Type de produit	Climatiseur réversible (pompe à chaleur)
Marque	Samsung
Modèle	AV-MDSH036EA
Fonctions principales	Refroidissement, Chauffage, Séchage, Ventilation
Type d'installation	Split (unité intérieure + extérieure)
Alimentation électrique	220-240 V, 50 Hz, monophasé
Courant maximum	Conforme aux normes IEC
Distance de la télécommande sans fil	Jusqu'à 7 mètres
Température extérieure pour chauffage	-15 °C à 24 °C
Température intérieure pour chauffage	27 °C maximum
Température extérieure pour refroidissement	-5 °C à 43 °C
Température intérieure pour refroidissement	21 °C à 32 °C
Température extérieure pour séchage	-5 °C à 43 °C
Température intérieure pour séchage	18 °C à 32 °C
Filtre à air	Lavable, nettoyage régulier recommandé
Indicateur de nettoyage du filtre	Voyant FILTER SIGN sur télécommande câblée
Réinitialisation du filtre	Bouton FILTER RESET sur l'unité intérieure ou télécommande
Sécurité	Éteindre et débrancher avant entretien
Réparabilité	Confier à un centre de service agréé
Accessoires optionnels	Télécommande sans fil, télécommande câblée, contrôleur centralisé
Dégivrage automatique	Oui, en mode chauffage
Protection contre la surchauffe	Oui
Redémarrage automatique	Oui, après une coupure de courant
Élimination en fin de vie	Recycler selon les réglementations locales (symbole DEEE)

FOIRE AUX QUESTIONS - AV-MDSH036EA SAMSUNG

Comment nettoyer le filtre à air du climatiseur Samsung AV-MDSH036EA ?

Avant tout nettoyage, éteignez et débranchez l'appareil. Ouvrez le panneau avant, retirez le filtre en tournant les leviers. Nettoyez-le avec un aspirateur ou une brosse, ou lavez-le à l'eau tiède avec un détergent doux si très encrassé. Séchez-le complètement avant de le remettre en place. Appuyez ensuite sur le bouton FILTER RESET pour réinitialiser l'indicateur.

Que faire si le climatiseur ne refroidit pas ou ne chauffe pas ?

Vérifiez d'abord le mode de fonctionnement sélectionné (Cool/Heat). Assurez-vous que la température intérieure est dans la plage de fonctionnement (21-32°C pour le froid, max 27°C pour le chaud). Nettoyez le filtre à air s'il est obstrué. Vérifiez aussi qu'aucun obstacle ne bloque l'unité extérieure. Si le problème persiste, contactez un service agréé.

Que faire si la télécommande sans fil ne fonctionne pas ?

Vérifiez les piles et remplacez-les si nécessaire. Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et l'unité intérieure. Restez à moins de 7 mètres et pointez directement vers le capteur. Évitez les lumières fortes (néons) qui peuvent perturber le signal.

Pourquoi le climatiseur s'arrête-t-il fréquemment sans atteindre la température souhaitée ?

Vérifiez que la température souhaitée est correctement réglée. Augmentez la vitesse de ventilation pour une meilleure circulation d'air. Un filtre encrassé peut aussi provoquer des arrêts prématurés. Si le problème continue, contactez le service après-vente.

Quelles sont les plages de température de fonctionnement ?

En mode chauffage : température extérieure de -15°C à 24°C, intérieure max 27°C. En mode refroidissement : extérieure de -5°C à 43°C, intérieure de 21°C à 32°C. En mode séchage : extérieure de -5°C à 43°C, intérieure de 18°C à 32°C.

Comment réinitialiser l'indicateur de filtre ?

Après avoir nettoyé et remonté le filtre, appuyez sur le bouton FILTER RESET situé sur l'unité intérieure ou la télécommande câblée. Le voyant FILTER SIGN s'éteint alors.

Du givre s'est formé sur l'unité extérieure en mode chauffage. Que faire ?

C'est normal par temps froid et humide. Le climatiseur lance un cycle de dégivrage automatique d'environ 10 minutes. Aucune intervention n'est nécessaire ; l'appareil reprend son fonctionnement normal après ce cycle.

Puis-je installer le climatiseur moi-même ?

Non, l'installation doit être effectuée par le fabricant, un centre de service agréé ou une personne qualifiée pour éviter les risques de choc électrique et garantir le bon fonctionnement. Ne tentez jamais de réparer l'appareil vous-même.

Comment utiliser le contrôleur centralisé ?

Le contrôleur centralisé est un accessoire optionnel installé au mur. Il permet de commander plusieurs climatiseurs. Pour utiliser ses fonctions (marche/arrêt, sélection du mode), reportez-vous au manuel spécifique fourni avec le contrôleur.

Comment éliminer le climatiseur en fin de vie ?

Ne le jetez pas avec les déchets ménagers. Conformément au symbole DEEE, rapportez-le à un point de collecte ou contactez votre revendeur pour un recyclage responsable. Avant la mise au rebut, retirez les piles de la télécommande et recyclez-les séparément.

MODE D'EMPLOI AV-MDSH036EA SAMSUNG

Climatiseur numérique multifonctionnel (Réfrigération & Chauffage)

Consignes de sécurité

Les précautions de sécurité suivantes doivent être prises lors de l'utilisation du climatiseur.

Attention

ATTENTION Risque de choc électrique pouvant provoquer une blessure personnelle voire mortelle. Débranchez tous les cordons d'alimentation avant d'effectuer l'entretien, l'installation ou le nettoyage. Ces procédures doivent être effectuées uniquement par le fabricant, par son centre de service ou par une personne qualifiée afin d'éviter tout risque.

Pendant le fonctionnement

Les utilisateurs ne doivent pas essayer de réparer l'appareil par eux-mêmes. Ils sont invités à contacter immédiatement un centre de service agréé ou le magasin où a été effectué l'achat du produit. Ne renversez jamais un quelconque liquide sur l'appareil. Si c'est le cas, débranchez ou mettez hors tension l'appareil et contactez un centre de service agréé. N'introduisez jamais rien à l'intérieur des pales afin d'éviter l'endommagement du ventilateur interne ou une blessure personnelle. Gardez les enfants loin de l'appareil. Ne placez aucun objet en face de l'appareil. Ne vaporisez aucun liquide sur l'appareil. Si c'est le cas, éteignez l'interrupteur de l'appareil et contactez un spécialiste d'installation. Assurez-vous que l'appareil est ventilé correctement et en permanence. Ne placez pas de vêtement ou d'autre objet sur l'appareil. En cas de non-utilisation prolongée de la télécommande, retirez les batteries (si applicable). Lors de l'utilisation de la télécommande, la distance avec le climatiseur ne doit pas dépasser 7 mètres (si applicable).

Élimination de l'appareil

Avant de jeter l'appareil, il est nécessaire de retirer les batteries pour le recyclage. En cas de nécessité d'élimination de l'appareil, contactez votre revendeur. Si les tubes ne sont pas correctement retirés, le réfrigérant peut s'échapper et provoquer une blessure personnelle par contact avec la peau. L'échappement du réfrigérant dans l'atmosphère est aussi dangereux car il peut faire des dégâts sur l'environnement. Veuillez recycler le matériel d'emballage de ce produit ou l'éliminer en respectant l'environnement. Ne stockez ni ne transportez jamais le climatiseur renversé ou placé latéralement afin d'éviter l'endommagement du compresseur. Cet appareil n'est pas conçu pour être utilisé par les enfants ou par les personnes infirmes sans surveillance ; les enfants doivent être surveillés pour qu'ils ne jouent pas avec l'appareil. Le courant maximum est mesuré selon le standard IEC pour la sécurité et le courant est mesuré selon le standard ISO pour l'efficacité énergétique.

Comment préparer votre climatiseur

■ Consignes de Sécurité 2 ■ Description des Unités intérieures 4 Télécommande sans Fil - Boutons et Affichage 5 Unité de réception et d'affichage 6 Télécommande Câblée - Boutons et Affichage 8 ■ Contrôleur Centralisé 9 ■ Fonction Contrôleur 10

Conseils d'utilisation

Conseils d'Utilisation Température et Humidité de Fonctionnement Nettoyer le Climatiseur Problèmes et Solutions

Comment éliminer ce produit (déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

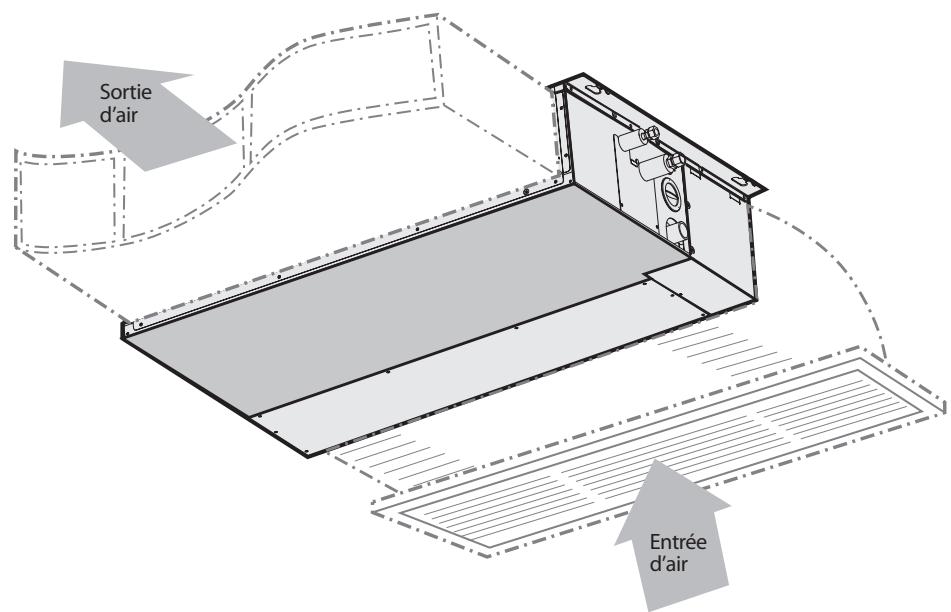

Description des unités intérieures

Les unités peuvent différer selon le modèle.

Télécommande sans fil - Boutons et affichage

La télécommande sans fil est un accessoire optionnel.

Pour utiliser la télécommande sans fil, voir le manuel approprié.

Note : Après avoir nettoyé le filtre à air, appuyer sur le bouton Filter Reset. Le climatiseur de type gainable n'a pas la fonction d'ajuster la direction de circulation d'air. Par conséquent, la fonction n'est pas actionnée si vous appuyez sur le bouton de direction d'air.

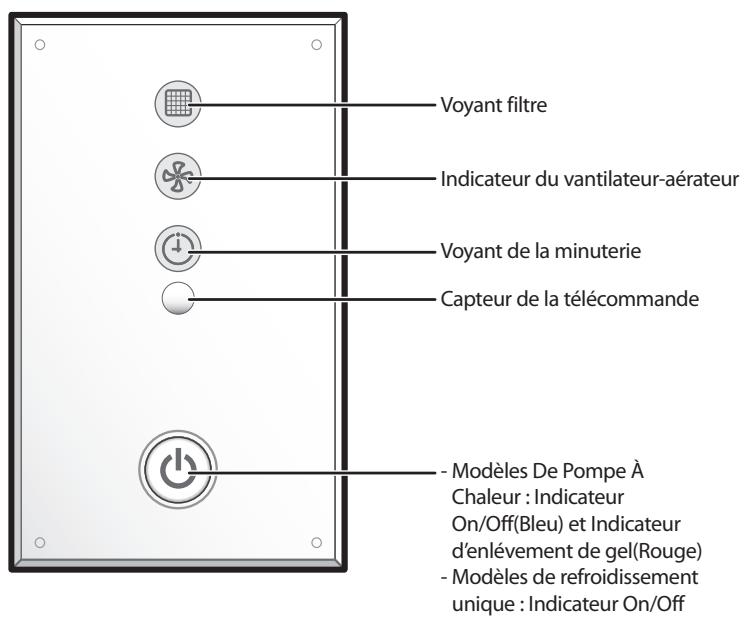

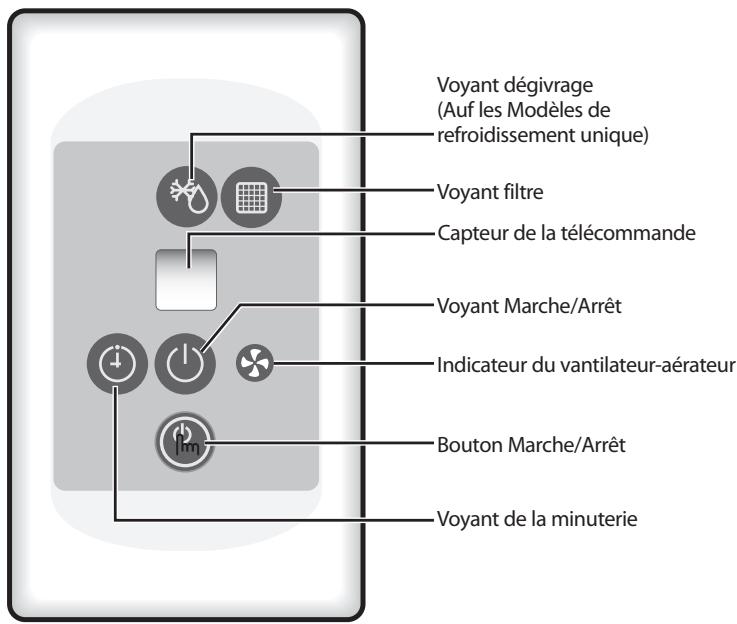

Unité de réception et d'affichage

L'u est un accessoire optionnel et elle est installée au mur. Pour utiliser l'u , voir le manuel approprié.

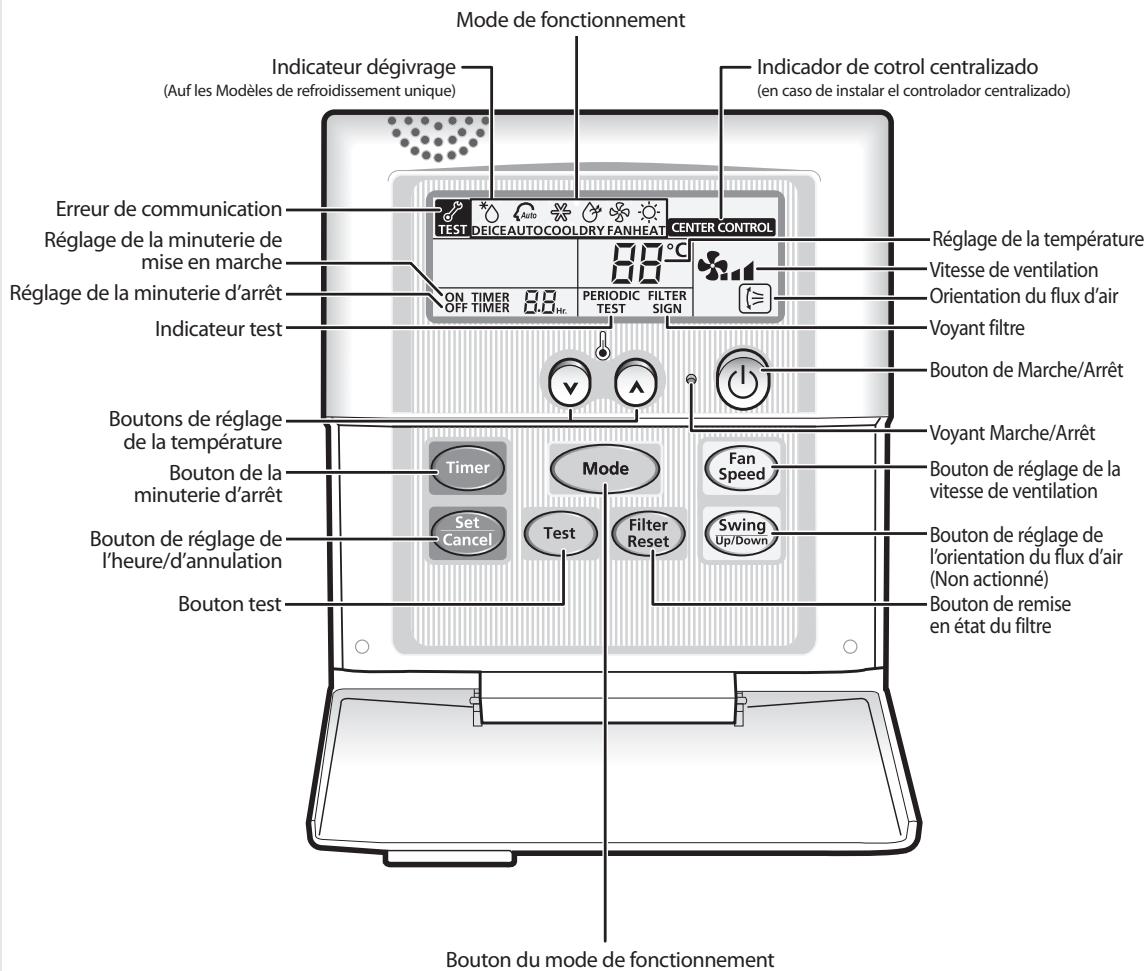

Télécommande câblée - Boutons et affichage

La télécommande câblée est un accessoire optionnel et elle est installée au mur.

Pour utiliser la télécommande câblée, voir le manuel approprié.

Note

Ne pas appuyer sur le bouton Test. Il est réservé à l'installateur. Après avoir nettoyé le filtre à air, appuyer sur le bouton Filter Reset. Le voyant FILTER SIGN de la télécommande câblée s'allume lorsqu'il est temps de nettoyer le filtre à air ; voir page 12. Le climatiseur de type gainable n'a pas la fonction d'ajuster la direction de circulation d'air. Par conséquent, la fonction n'est pas actionnée même si vous appuyez sur le bouton Swing Up/Down.

Contrôleur centralisé

Le contrôleur centralisé est un accessoire optionnel et il est installé au mur. Pour utiliser le contrôleur centralisé, voir le manuel approprié.

Vue avant

Note

La lampe de fonctionnement s'allume même lorsqu'un seul climatiseur relié au contrôleur centralisé est en fonctionnement.

Vueldecotoe

Note

Choisissez le mode de fonctionnement approprié entre le mode Cool (réfrigération) / Auto / Heat (chauffage) en utilisant le bouton de sélection du mode de fonctionnement.

Fonction contrôleur

et il est installé au mur.

utilisé avec le contrôleur centralisé.

Pour obtenir des renseignements sur l'utilisation de la fonction Contrôleur, veuillez lire le manuel approprié.

Bouton du mode de fonctionnement

Note

Ne pas appuyer sur le bouton Test. Il est réservé à l'installateur. Après avoir nettoyé le filtre à air, appuyer sur le bouton Filter Reset. Le voyant FILTER SIGN de la télécommande câblée s'allume lorsqu'il est temps de nettoyer le filtre à air.

Voici quelques conseils à suivre lors de l'utilisation du climatiseur.

Aspect	Conseil
Chauffage	La pompè à chaleur du climatiseur absorbe la chaleur de l'air extérieur pour l'amener à l'intérieur. Si la température extérieure chaute, la capacité àCHAuffer du climatiseur diminuera églaement. Si la pièce n'est pas encoreASFezchaude, il est recommandié d'utiliser un apparéil de chauffage supplémentaire.
Givre	Lorsque la température extérieure est faible et le taux d'humidité élevé, du givre peut se former sur l'unité extérieur en mode HEAT.Si c'est le cas:◆ Le climatiseur nechauffe plus.◆ TLe mode de dégivrage se déclenchera automatiquement pour une durée d'environ 10 minutes.Aucune intervention de votre part n'est nécessaire; au bout d'environ 10 minutes, le climatiseur se remet en marche normalement.
Températures iintérieure et extérieure élevées	Si les températures interieure et extérieure sont élevées et si le climatiseur fonctionne en mode HEAT, le ventilateur de l'unité extérieure et le compresseur peuvent s'arrêtern momentanément. Ceci est normal; attendre simplement jusqu'à ce que le climatiseur se remette en marche.
Coupure de courant	En cas de panne de courant pendant le fonctionnement du climatiseur, ce dernier se met hors tension. Lorsque le courant est rétabli, le climatiseur se remet en marche dans le dernier mode de fonctionnement utilisé.

Température et humidité de fonctionnement

Vous pouvez utiliser le climatiseur dans les fourchettes de température et d'humidité suivantes.

Si vous utilisez le climatiseur à...	Alors...
Une température élevé	Le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur.
Une température faile	Un dysfonctionnement, une fuite d'eau par exemple, peut s'opérer si l'échangeur de chaleur gèle.
Un taux d'humidité élevé	Des gouttes de condensation peuvent se former sur l'enveloppe de l'unité en cas d'utilisation prolongée.
Mode	Température extérieure	Température interieure
Chauffage	-15°C à 24°C environ	27°C maximum
Refroidissement	- 5°C à 43°C environ	21°C à 32°C environ
Séchage	- 5°C à 43°C environ	18°C à 32°C environ

• La température standardisée pour le chiffrage est de 7°C. Si la température extérieure descend en dessous de 0°C, la capacité de chiffrage peut diminuer en fonction de la température régnante. Si l'opération refroidissante est utilisée à plus de 32°C (température intérieure), alors l'appareil ne refroidit pas avec sa capacité complète.

Nettoyer le climatiseur

Afin de profiter au maximum du climatiseur, il est important de le nettoyer régulièrement pour enlever la poussière accumulée dans le filtre à air.

Portant

Avant de nettoyer le climatiseur, le mettre hors tension en le débranchant au niveau de la prise secteur.

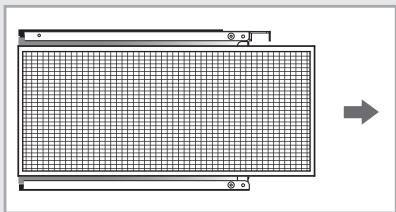

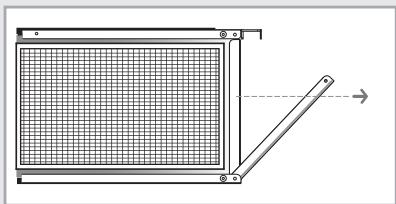

1. Tourner les leviers vers la droite ou la gauche. 2. Sortir le filtre à air. 3. Dépoussiérer le filtre à air à l'aide d'un aspirateur ou d'une brosse. Si la couche de poussière est très importante, plonger le filtre à air dans un détergent liquide chaud, puis le secouer verticalement. 4. Sécher le filtre à air. 5. Lorsqu'il est sec, remettre le filtre dans l'unité. 6. Tourner à nouveau les leviers.

Note

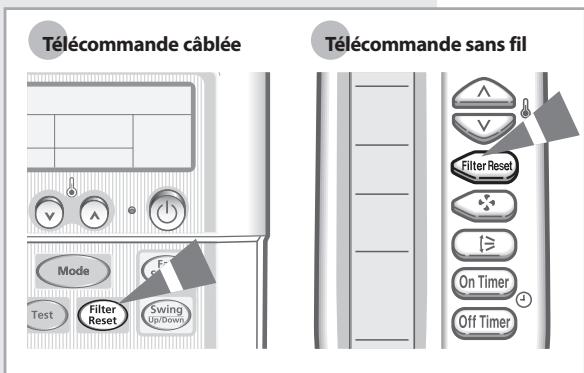

Après avoir remonté le filtre du climatiseur, appuyez sur le bouton FILTER RESET. Ne faites pas fonctionner le climatiseur sans filtre.

En cas de problème, commencez d'abord par effectuer les vérifications suivantes. Elles vous éviteront peut-être de faire appel inutilement au service après-vente.

Problème	Explication/Solution
Le climatiseur nefonctionne pas du tout	◆ Vérifier si le disjoncteur du climatiseur a bien eté déclenché.
Télécommande câblée
Le climatiseur ne répond pas à la télécommande	◆ S'affiche sur la télécommande câblée. Dans ce cas, arrêté le climatiseur et contacter le service après-vente.
Télécommande câblée
Lorsque vous mettez en marche/arrêtez le climatiseur, il ne se met pas en marche/ne s'arrêt pas immédiatement.	◆ Dans le cas où plusieurs climatiseurs sont regroupés, les climatiseurs connectés à la télécommande câblée se mettent en marche/s'arrêtent dans l'ordre. Cela peut prendre un certain temps(jusqu'à 32 secondes).
Télécommande sans fil
Le climatiseur ne répond pas à la télécommande	◆ Vérifier qu'il n'y a pas d'obstacle entre vous et l'unité. ◆ Vérifier l'état des piles de la télécommande sans fil. ◆ Vérifier que vous n'êtes pas trop loin de l'unité (7 mètres maximum).
Télécommande sans fil
Vous n'entendez pas de bip lorsque vous appuyez sur le bouton (ON/OFF) de la télécommande	◆ Vérifier que la télécommande est orientée vers le capteur de la télécommande de l'unité interieure. ◆ Vérifier l'état des piles de la télécommande. ◆ S'il y a une lumière forte autour de conditionneur d'air, un trois longueur d'ondes ou signe au néon par exemple, l'appareil ne peut pas être opéré par le télécommander. Dans ce cas là, employez le télécommander après du capteur.
Le climatiseur ne réfroidit pas et ne chauffe pas	◆ Vérifier le mode de fonctionnement que vous avez sélectionné. ◆ La température de la pièce peut être trop basse ou trop élevé. ◆ Le filtré à air peut être bouché ; voir page 12 pour nettoyer le filtré. ◆ Vérifier qu'il n'y a pas d'obstacle devant l'unité extérieure.
La température souhaitée n'est jamais atteinte et le climatiseur s'accête fréquemment	◆ Vérifier que la température souhaitée a été réglée correctement. ◆ Augmenter la vitesse de ventilation.
