AQV09ABBX - Climatiseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split système avec pompe à chaleur
Marque	SAMSUNG
Modèle	AQV09ABBX
Capacité de refroidissement	9 000 BTU/h (environ 2,64 kW)
Capacité de chauffage	9 000 BTU/h (environ 2,64 kW) - Pompe à chaleur
Modes de fonctionnement	Auto, Froid, Sec, Ventilateur, Chauffage
Fonctions spéciales	Good'sleep, MPI (Micro Plasma Ion), Turbo, Économie d'énergie, Nettoyage évaporateur, Silence, Minuteries On/Off combinées
Plage de température (Froid)	Intérieur : 16 °C à 32 °C ; Extérieur : -10 °C à 43 °C
Plage de température (Chauffage)	Intérieur : 27 °C max ; Extérieur : -15 °C à 24 °C
Humidité intérieure max (Froid)	80 %
Alimentation électrique	220-240 V, 50 Hz, monophasé
Type de réfrigérant	R410A
Filtres	Filtre à air lavable, filtre ADN (nettoyable tous les 3 mois), filtre désodorisant remplaçable
Télécommande	Oui, avec piles AAA (2 pièces)
Dimensions unité intérieure (approx.)	800 x 250 x 200 mm (L x H x P)
Dimensions unité extérieure (approx.)	700 x 500 x 250 mm (L x H x P)
Poids unité intérieure (approx.)	8 kg
Poids unité extérieure (approx.)	30 kg
Entretien périodique	Filtre à air toutes les 2 semaines ; filtre ADN tous les 3 mois ; filtre désodorisant tous les 4 mois ; vérification annuelle par professionnel
Sécurité	Protection contre air froid, cycle de dégivrage, protection du compresseur, arrêt automatique en cas d'anomalie
Réparabilité	Les réparations et l'installation doivent être effectuées par un technicien qualifié ; pièces détachées disponibles via le service après-vente Samsung
Conformité	Directive Basse Tension (2006/95/CE) et Directive CEM (2004/108/CE)

FOIRE AUX QUESTIONS - AQV09ABBX SAMSUNG

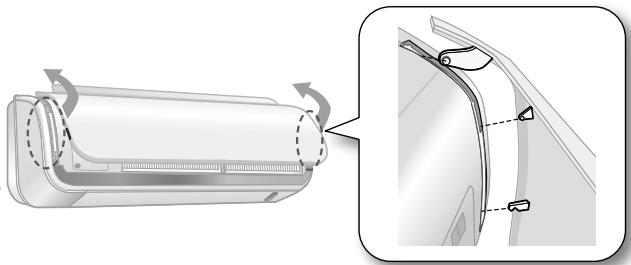

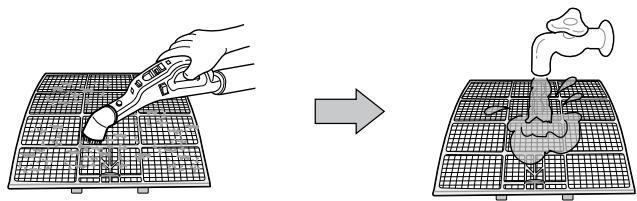

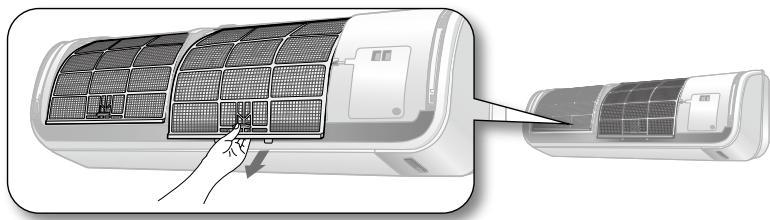

Comment nettoyer les filtres de mon climatiseur Samsung AQV09ABBX ?

Pour nettoyer le filtre à air, retirez le panneau avant, saisissez la poignée du filtre et tirez-le vers vous. Nettoyez-le avec un aspirateur ou une brosse douce, ou rincez à l'eau courante si très sale. Laissez sécher dans un endroit aéré. Le filtre ADN se nettoie de la même manière tous les 3 mois. Le filtre désodorisant doit être remplacé (non nettoyé) tous les 4 mois environ.

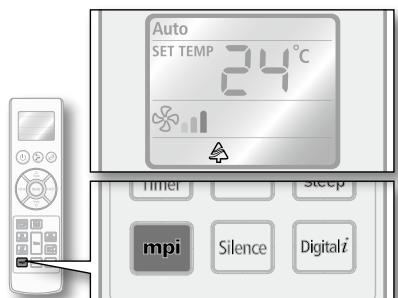

À quoi sert la fonction MPI (Micro Plasma Ion) ?

La fonction MPI génère des ions d'hydrogène (H) et d'oxygène (O2) qui éliminent les polluants comme les bactéries, le pollen et les odeurs. Elle purifie l'air pour vous permettre de respirer un air aussi pur que près de chutes d'eau ou en montagne. Activez-la avec le bouton MPI de la télécommande.

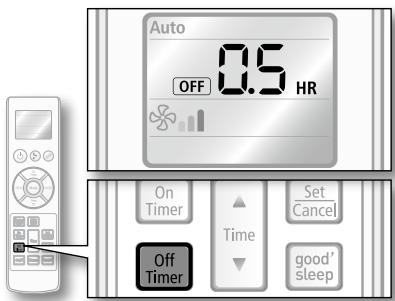

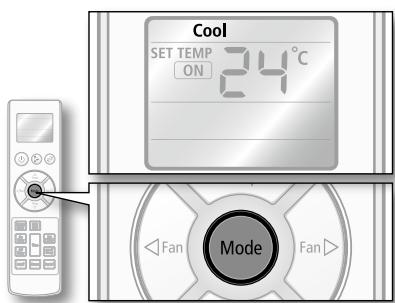

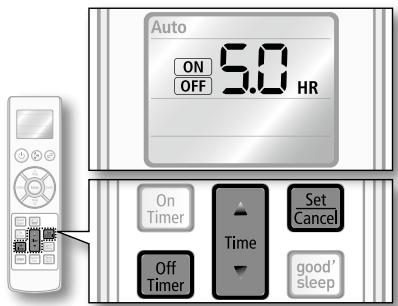

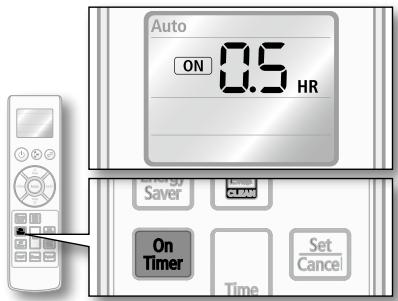

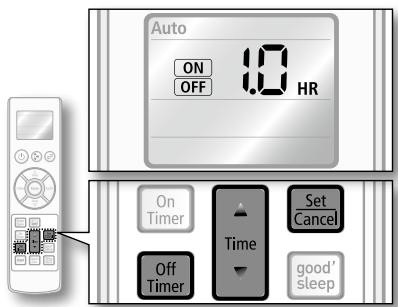

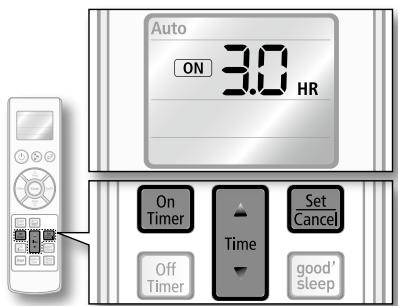

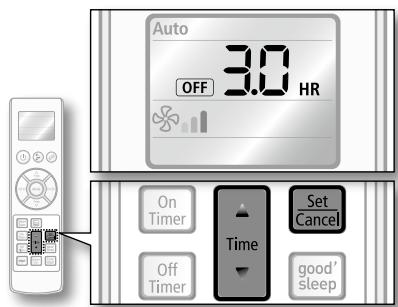

Comment régler la minuterie (Timer) ?

Pour régler le On Timer (allumage automatique), appuyez sur le bouton On Timer de la télécommande, réglez l'heure avec les touches ▲/▼ (par pas de 30 min les 3 premières heures, puis par heure) et appuyez sur Set/Cancel. Pour le Off Timer, procédez de même avec le bouton Off Timer. Vous pouvez combiner les deux pour un fonctionnement automatique.

Pourquoi le climatiseur ne démarre-t-il pas immédiatement après l'avoir allumé ?

Le climatiseur dispose d'un mécanisme de protection du compresseur qui retarde le démarrage de 3 minutes environ. Cela évite les surcharges. Attendez 3 minutes, l'appareil démarrera normalement.

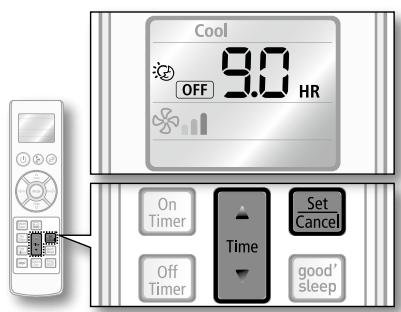

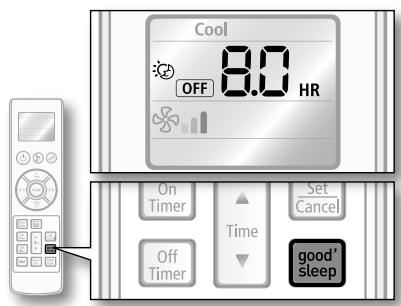

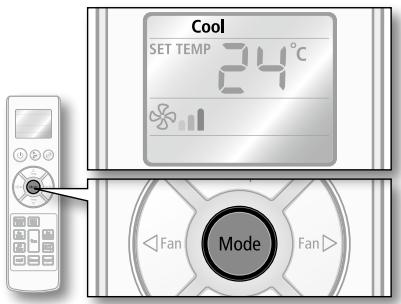

Qu'est-ce que le mode Good'sleep ?

Le mode Good'sleep ajuste automatiquement la température et le débit d'air pour un sommeil confortable et économe en énergie. Il fonctionne en trois phases : endormissement, sommeil profond et réveil. Vous pouvez régler la durée jusqu'à 12 heures. La température recommandée est de 25-27°C en froid et 21-23°C en chaud.

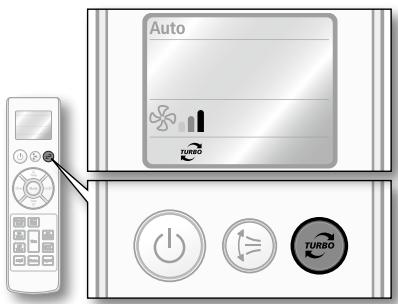

Comment utiliser la fonction Turbo ?

La fonction Turbo fait fonctionner le ventilateur à vitesse maximale pendant 30 minutes pour refroidir ou chauffer rapidement. Activez-la avec le bouton Turbo de la télécommande en mode Auto, Froid ou Chauffage. Elle n'est pas disponible en mode Sec ou Ventilateur. Après 30 min, l'appareil reprend le mode précédent.

Pourquoi de l'eau s'écoule-t-elle des lames de circulation d'air ?

Cela peut se produire si le climatiseur a fonctionné en mode froid pendant une longue période avec les lames dirigées vers le bas. La condensation se forme à cause de la différence de température. Pour éviter cela, utilisez la fonction d'oscillation ou dirigez les lames horizontalement.

La télécommande ne fonctionne pas, que faire ?

Vérifiez d'abord les piles AAA : si elles sont usées, remplacez-les. Assurez-vous qu'elles sont installées correctement (+/-). Vérifiez qu'aucun obstacle ne bloque le signal entre la télécommande et le récepteur de l'unité intérieure. Éloignez les lampes fluorescentes ou néon qui peuvent interférer. Si le problème persiste, contactez le SAV.

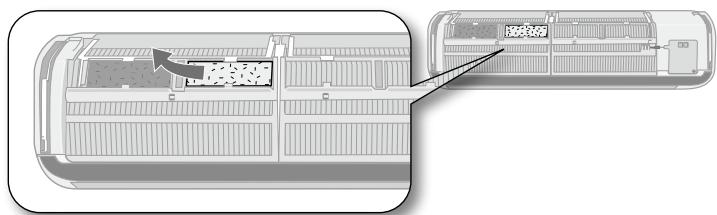

Quel entretien périodique est nécessaire ?

Nettoyez le filtre à air toutes les 2 semaines, le filtre ADN tous les 3 mois, et remplacez le filtre désodorisant tous les 4 mois. Une fois par an, faites vérifier l'unité intérieure et extérieure par un technicien qualifié : nettoyage de l'échangeur, du bac à condensats, du ventilateur, et vérification des connexions électriques.

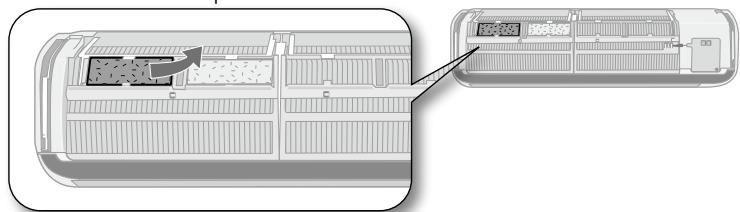

Quand faut-il remplacer le filtre désodorisant ?

Le filtre désodorisant absorbe les odeurs (fumée, animaux, etc.). Il doit être remplacé tous les 4 mois environ, mais la fréquence dépend de l'utilisation et de l'environnement. Pour le remplacer, retirez le panneau avant et le filtre à air, glissez le filtre désodorisant hors de sa fente, puis insérez le nouveau filtre. Remettez le tout en place.

MODE D'EMPLOI AQV09ABBX SAMSUNG

Offre d'été frais

Pendant ces jours étouffants de l'été et ces longues nuits agitées, il n'y a aucun meilleur abri contre la chaleur que le confort frais de la maison. Votre nouveau climatiseur apporte une fin aux jours fatigants de l'été et vous laisse vous reposer. Cet été, battez la chaleur avec votre propre climatiseur.

Système efficace de cout

Votre nouveau climatiseur fournit non seulement la force maximum de refroidissement en été, mais peut également être une méthode efficace de chauffage en hiver avec le système avancé de « Pompe à Chaleur ». Le système “Pompe à chaleur” est 3 fois plus efficace que les autres appareils électriques de chauffage, vous pouvez donc réduire encore vos frais de fonctionnement. Maintenant, vos besoins peuvent être rencontrés pendant toute l'année avec un seul climatiseur.

Une recherche partout

La conception élégante et harmonieuse accorde la priorité à l'esthétique de votre espace et s'accorde avec n'importe quel décor intérieur existant. Avec sa couleur douce et sa forme aux bords arrondis, le nouveau climatiseur ajoute de la classe à n'importe quelle pièce. Appréciez ce que votre climatiseur offre, tant sur le plan fonctionnel qu'esthétique.

Fonction good sleep

La fonction Good'sleep vous permet de définir une température de sommeil confortable tout en économisant de l'énergie et en ayant un sommeil hygiénique.

Fonction (micro plasma ion) MPI

La fonction MPI produit de l'hydrogène (H) et de l'oxygène (O₂) pour éliminer les contaminants indésirables de l'air, tels que les bactéries, le pollen et les odeurs. Elle vous permet de respirer un air aussi pur que si vous vous trouviez près de chutes d'eau, de vagues océaniques, de rivières ou en montagne.

Samsung

Pour une référence future facile, écrivez le modèle et le numéro de série. Vous trouverez votre modèle et numéro sur le côté droit du climatiseur.

Modèle #

Numéro de série #

Information de sûreté

Avant d'utiliser votre nouveau climatiseur, veuillez lire ce manuel complètement pour vous assurer que vous savez comment utiliser sans risque et efficacement les dispositifs et les fonctions étendus de votre nouvel appareil.

Puisque les consignes d'utilisation suivantes couvrent divers modèles, les caractéristiques de votre climatiseur peuvent différer légèrement de celles décrites dans ce manuel. Si vous avez des questions, appelez votre centre de contact le plus proche ou trouvez de l'aide et des informations en ligne sur www.samsung.com.

Importants symboles de sécurité et précautions à prendre :

AVERTISSEMENT	Risques ou pratiques dangereuses qui pourrait entraîner de graves blessures ou la mort.
ATTENTION	Risques ou pratiques dangereuses qui pourrait entraîner des blessures corporelles mineures ou dommages à la propriété.
ATTENTION	Pour réduire le risque de feu, d'explosion, de décharge électrique, ou de blessures en utilisant votre climatiseur, suivez ces consignes de suture de base :
	NE PAS essayer.
	NE PAS démonter.
	NE PAS toucher.
	Suivez les directions soigneusement.
	Débranchez la fiche électrique de la prise murale.
	Assurez-vous que la machine est mise à la terre pour empêcher la décharge électrique.
	Appelez au téléphone le centre de contact pour l'aide.
	Note.

Ces signes d'avertissement sont ici pour empêcher des dommages à vous et à d'autres. Veuillez les suivre soigneusement.

Après avoir lu cette section, conservez-la dans un endroit sûr pour une référence future.

Signes d'avertissement grave

Ne placez pas le climatiseur près de substances dangereuses ou d'équipements qui libèrent des flammes nues afin d'éviter des incendies, des explosions ou des dommages.

• Risque d'incendie ou d'explosion. Ne pas installer l'unité extérieure sur un support instable ou en hauteur où elle risque de tomber.
• Si l'unité extérieure tombe, elle peut causer des blessures ou des dommages matériels.

L'échec d'opération ou le dommage pourrait se produire si n'importe quels changements ou modifications qui ne sont pas indiqués dans le manuel d'installation sont réalisés. Dans ce cas, l'utilisateur sera responsable des dépenses de la réparation.

Installez le climatiseur loin de l'exposition directe à la lumière du soleil, de l'appareillage de chauffage et des endroits humides.

• Accrochez un rideau pour amplifier l'efficacité de refroidissement et pour éviter le risque de décharge électrique.

Ne coupez et ne la reliez pas à un câble électrique différent.

Ne tirez pas sur le câble électrique et ne touch avec les mains humides.

• Risque potentiel d'incendie ou de décharge électrique.

N'utilisez jamais une fiche électrique endommagée, un câble électrique, ou une douille de jack détachée.

• Risque potentiel de feu ou de décharge électrique.

Installez un disjoncteur exclusif de circuit et un disjoncteur exclusif de court-circuit pour le climatiseur.

• Risque de décharge électrique ou d'incendie.

Ne pas insérer quoi que ce soit, tels que les doigts ou des branches, dans les orifices du climatiseur pendant son fonctionnement.

• Éloignez les enfants du climatiseur pour les empêcher de mettre leurs doigts sur l'appareil. Risque de blessures.

Assurez-vous qu'aucune eau ne pénètre dans le climatiseur.

• Risque potentiel d'incendie ou d'électrocution.
• Si l'eau entre dans le climatiseur, arrêtez-le et débranchez la source d'énergie immédiatement.

Arrêtez le climatiseur à l'aide de la télécommande ou de l'accessoire de commande (si fourni). Ne débranchez pas pour éteindre l'unité (à moins qu'il y ait un danger immédiat).

Ne faites pas fonctionner le climatiseur pendant une période prolongée dans une chambre avec la porte fermée ou en présence de bébés, de personnes âgées ou handicapées.

• Ouvrez la porte ou les fenêtres pour aérer votre pièce au moins une fois par heure pour empêcher le manque d'oxygène.

Le climatiseur se compose de pièces mobiles. Éloignez les enfants de l'unité pour éviter des dommages physiques.

Assurez-vous que les enfants prennent des précautions contre l'accès au climatiseur et qu'ils ne jouent pas avec l'unité.

Ne nettoyez pas l'intérieur du climatiseur par vous-même.

• Vous pourriez endommager les pièces composantes, ce qui peut causer un choc électrique ou un incendie.
• Consultez le Centre de Contact pour nettoyer l'intérieur du climatiseur.

Ne reliez pas le climatiseur à l'appareillage de chauffage ou n'essayez pas de le démonter, transformer ou réparer par vous-même.

• Risque potentiel de défaut de fonctionnement, de décharge électrique ou d'incendie. Si des réparations sont nécessaires, consultez le centre de contact.

Consultez le lieu d'achat ou le centre de contact pour installer, réinstaller ou démonter le climatiseur.

• Une installation incorrecte comporte un risque de défaut de fonctionnement de l'unité, de fuite d'eau, de décharge électrique ou d'incendie.
• Pour l'installation dans des secteurs spéciaux, tels qu'un complexe industriel ou un secteur côtier salin, consultez le point de vente ou un centre de contact pour les détails spécifiques d'installation.
• Les unités doivent être installées selon les distances déclarées, afin de permettre l'accessibilité de chaque côté, soit pour garantir le fonctionnement correct, l'entretien ou la réparation des produits. Les parties de l'unité doivent être accessibles et complètement amovibles dans des conditions de sécurité (pour les personnes ou les choses).

Consultez un revendeur en ce qui concerne les mesures appropriées pour prévenir que la concentration admissible soit dépassée.

• Si le réfrigérant fuit et cause le dépassement de la limite de concentration, des risques dus à un manque d'oxygène dans la pièce pourraient se produire.

Si l'unité intérieure devient humide, coupez le courant immédiatement et appelez votre centre de contact le plus proche.

• Risque potentiel d'incendie ou de choc électrique.

Assurez-vous toujours que l'alimentation électrique est compatible avec les normes de sécurité actuelles. Toujours installer le climatiseur conformément aux normes de sécurité locales.

Vérifiez que la tension et la fréquence d sont conformes aux spécifications et que la puissance installée est suffisante pour assurer le fonctionnement de tous les autres appareils domestiques connectés à la même ligne électrique.

Employez un disjoncteur nominal seulement.

• N'employez jamais de fils d'acier ou de fils de cuivre comme disjoncteur. Cela peut causer un incendie ou un défaut de fonctionnement de l'appareil.

Ne pliez pas le câble électrique excessivement.

• Risque potentiel de feu ou de décharge électrique.

Nettoyez le climatiseur après que le ventilateur intérieur cesse le fonctionnement.

• Risque potentiel de dommages ou de décharge électrique.

Signes d'avertissement grave (suite)

Utilisez une prise de courant qui possède une borne de terre. Cette prise doit être utilisée exclusivement pour le climatiseur.

• Une mise à terre incorrecte peut provoquer une décharge électrique ou un incendie.

Assurez-vous qu'une mise à terre appropriée a été établie lors de l'installation du climatiseur. Ne reliez pas le câble de masse de l'unité à une conduite de gaz, à une conduite d'eau ou à une ligne téléphonique.

• Si l'unité n'est pas correctement mise à la terre, des chocs électriques pourraient se produire.

Si vous sentez une odeur de plastique brûlé, entendez des bruits étranges, ou voyez de la fumée provenir de l'unité, débranchez le climatiseur immédiatement et appelez un centre de contact.

• Risque potentiel de feu ou de décharge électrique.

Signes d'attention

Ne bloquez pas et ne placez pas d'objets devant le climatiseur. Ne marchez pas, n'accrochez pas et ne placez pas d'objets lourds sur le climatiseur.

• Risque de blessures.

Si l'échec ou le dommage survient en raison d'une utilisation inexacte ou du non-respect du manuel d'installation, il y aura des frais supplémentaires pour l'installation et la construction.

• Risque potentiel de défaut de fonctionnement, de décharge électrique ou d'incendie si des réparations ou des installations sont effectuées par un technicien de service non qualifié.

Ne pulvérisez pas de gaz inflammables, tels que des insecticides, à proximité du climatiseur.

• Risque potentiel de décharge électrique, d'incendie ou de dysfonctionnement de l'appareil.

N'ouvrez pas le grill avant pendant le fonctionnement.

• Risque potentiel de décharge électrique ou de défaut de fonctionnement de l'unité.

L'air frais ne devrait pas couler directement sur des personnes, des animaux de compagnie et des plantes.

• Il est nocif pour votre santé, pour les animaux de compagnie et pour les plantes.

Ne buvez pas l'eau du climatiseur.

• Risque potentiel pour la santé.

Ne permettez pas aux enfants de grimper sur le climatiseur.

N'employez pas le climatiseur comme instrument de refroidissement de précision pour la nourriture, les animaux de compagnie, les plantes, les produits de beauté ou les machines.

Ne tirez pas sur le climatiseur et ne lui donnez pas de chocs excessifs.

• Il y a un risque potentiel d'incendie, de mauvais fonctionnement ou de blessures parce que l'unité pourrait tomber.

Ne pulvérisez pas d'eau directement sur le climatiseur et n'employez pas de benzène, de diluant ou d'alcool pour nettoyer la surface de l'unité.

• Risque potentiel de décharge électrique ou d'incendie.
• Risque potentiel de dommages au climatiseur.

Ne placez pas de récipients contenant du liquide ou d'autres objets sur l'unité.

Installez l'unité intérieure hors des appareils d'éclairage qui utilisent le ballast.

• Si vous utilisez la télécommande sans fil, une erreur de réception pourrait se produire en raison du ballast de l'appareil d'éclairage.

Installez l'unité extérieure là où le bruit et les vibrations de fonctionnement ne dérangeront pas vos voisins et où l'emplacement est bien aéré, sans obstacle.

• Risque potentiel de défaut de fonctionnement.
• Le bruit de fonctionnement peut déranger votre voisin.

Assurez-vous qu'aucune couverture ou obstacle ne se trouve près du climatiseur.

Permettez un espace suffisant pour la circulation d'air.

• Une ventilation insuffisante peut entraîner une baisse de performance.

Si le câble ou la corde électrique est endommagé, le fabricant ou un technicien qualifié de service doit la remplacer pour éviter un risque potentiel.

Si une panne de la source d'énergie se produit tandis que le climatiseur fonctionne, coupez la source d'énergie immédiatement.

Le courant maximum est mesuré selon la norme CEI pour la sécurité et le courant est mesuré selon la norme ISO pour l'efficacité énergétique.

Vérifiez l'absence de dommages à la livraison. Si l'appareil est endommagé, n'installez pas le climatiseur et appelez le point de vente immédiatement.

Maintenez les températures intérieures stables et pas extrêmement froides, particulièrement là où il y a des enfants, des personnes âgées ou handicapées.

Les matériaux d'emballage et les batteries utilisées de la télécommande (optionnelle) doivent être disposés selon les normes nationales.

Le réfrigérant utilisé dans le climatiseur doit être traité comme un produit chimique. Disposez le réfrigérant conformément aux normes nationales.

Faites installer le climatiseur et exécuter une opération d'essai par un technicien qualifié.

Reliez fermement la tuyauterie ou le tuyau de vidange au climatiseur pour un drainage approprié de l'eau.

Vérifiez pour détecter les dommages sur le bloc d'installation de l'unité extérieure au moins une fois par an.

• Risque potentiel de blessures corporelles ou de perte de biens.

Assurez-vous d'utiliser la télécommande sans fil à une distance maximale d'environ 7 m de la sonde de télécommande du climatiseur.

Si la télécommande n'est pas utilisée pendant une longue période, retirez les batteries pour empêcher la fuite d'électrolyte.

En nettoyant l'unité extérieure, touchez les ailettes de l'échangeur de chaleur avec une extrême prudence.

• Porter des gants épais peut protéger vos mains.

Assurez-vous que les gouttes d'eau condensée du tuyau de vidange s'écoulent correctement et en toute sécurité.

L'appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) présentant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu une surveillance ou des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité. Les jeunes enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Inspectez l'état, les raccordements électriques, les tuyaux et la caisse externe du climatiseur régulièrement par un technicien qualifié de service.

N'ouvrez pas les portes et les fenêtres de la pièce en cours de refroidissement pendant le fonctionnement, sauf si cela est nécessaire.

Ne bloquez pas les passages de climatisation. Si des objets bloquent la circulation d'air, cela peut causer un défaut de fonctionnement de l'unité ou une exécution faible.

Assurez-vous qu'il n'y a aucun obstacle sous l'unité intérieure.

• Risque potentiel d'incendie ou de perte de propriété.

Assurez-vous que les commutateurs marche/arrêt et de protection sont correctement installés.

N'employez pas le climatiseur s'il est endommagé. Si un problème se produit, arrêtez immédiatement l'appareil et débranchez la prise d'alimentation.

Si le climatiseur ne doit pas être employé pendant une période prolongée (par exemple, au-delà de plusieurs mois), débranchez-le de la prise murale.

Appelez l'endroit de l'achat ou un centre de contact si des réparations sont nécessaires.

• Risque potentiel d'incendie ou de décharge électrique si le démontage ou les réparations sont effectués par un technicien non qualifié.

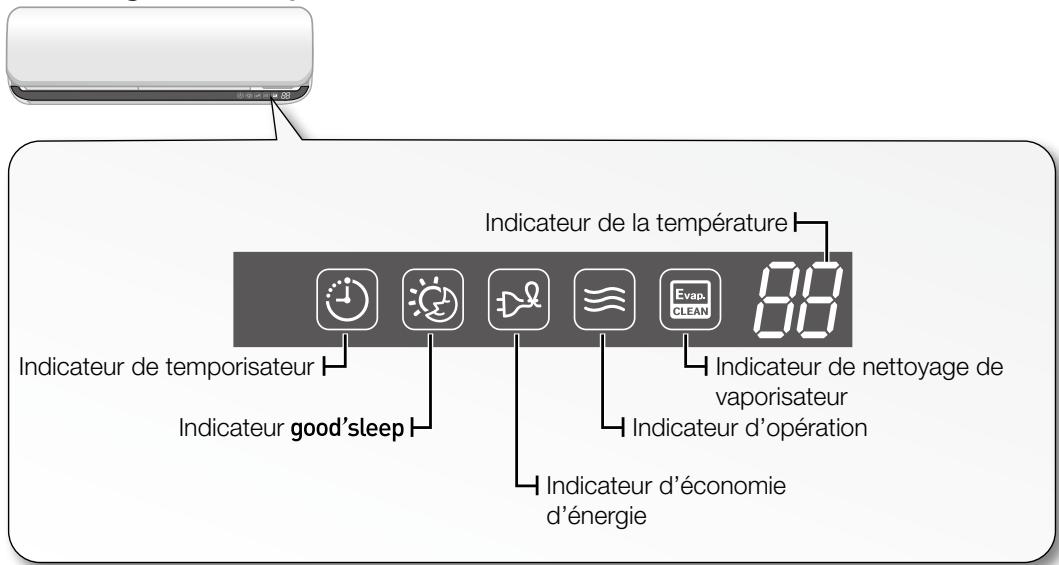

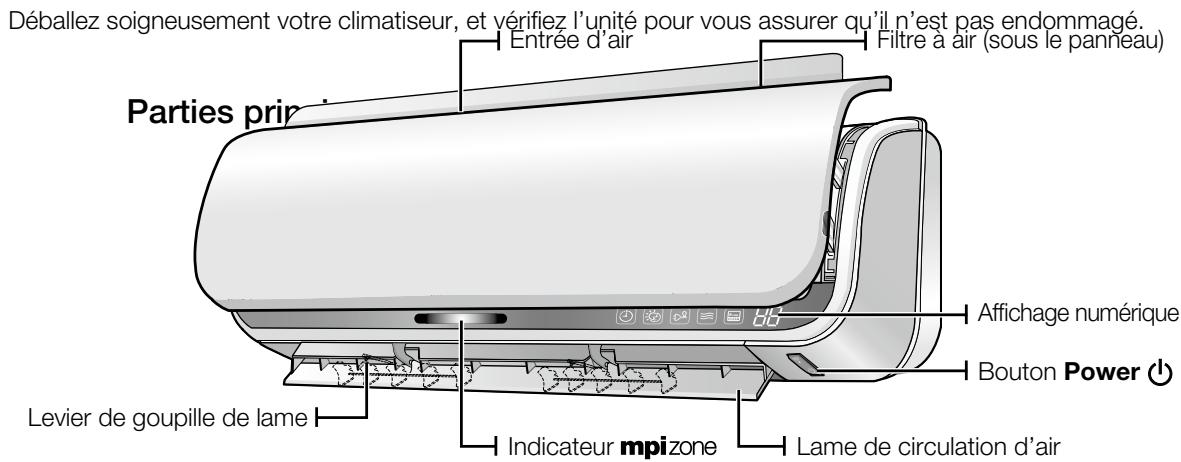

Vérification de l'unité intérieure et de l'affichage numérique

11 Parties principales et affichage

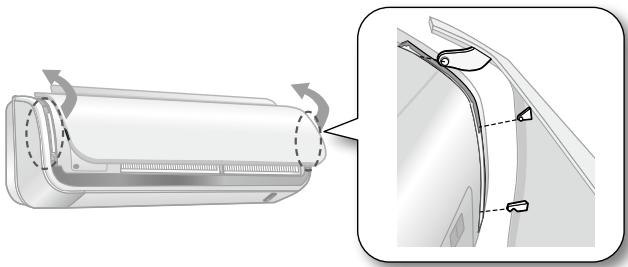

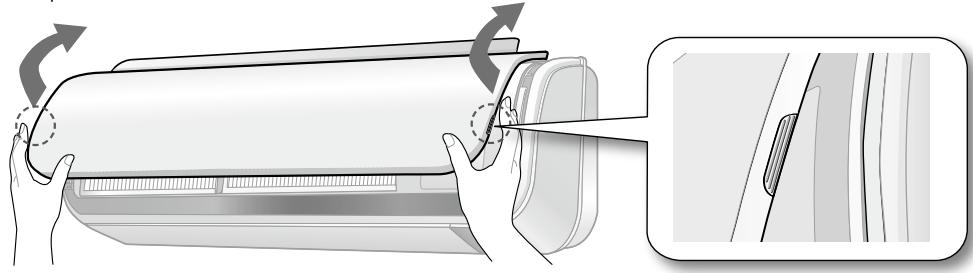

Ouvrir le panneau avant

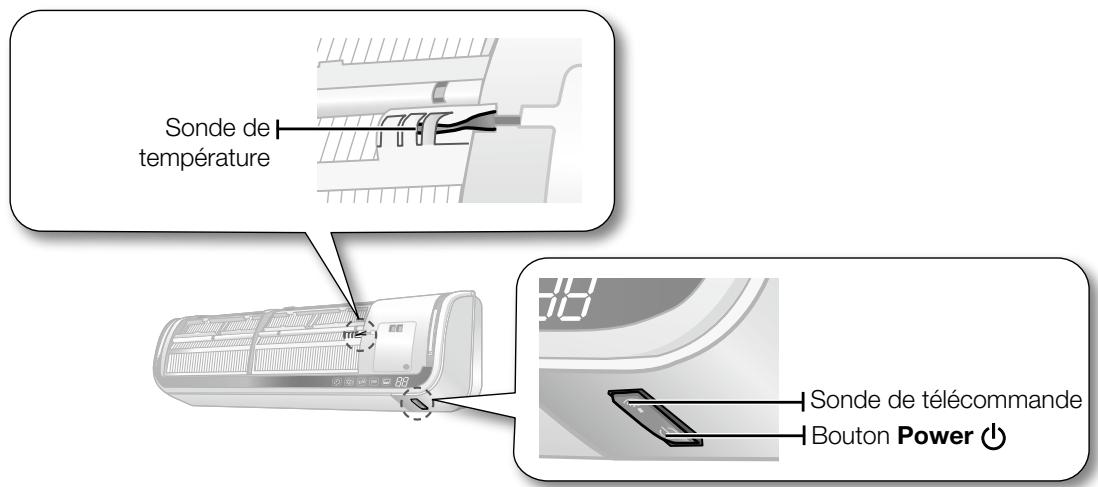

12 Bouton d'alimentation, Capteur de température ambiante et Capteur d'humidité

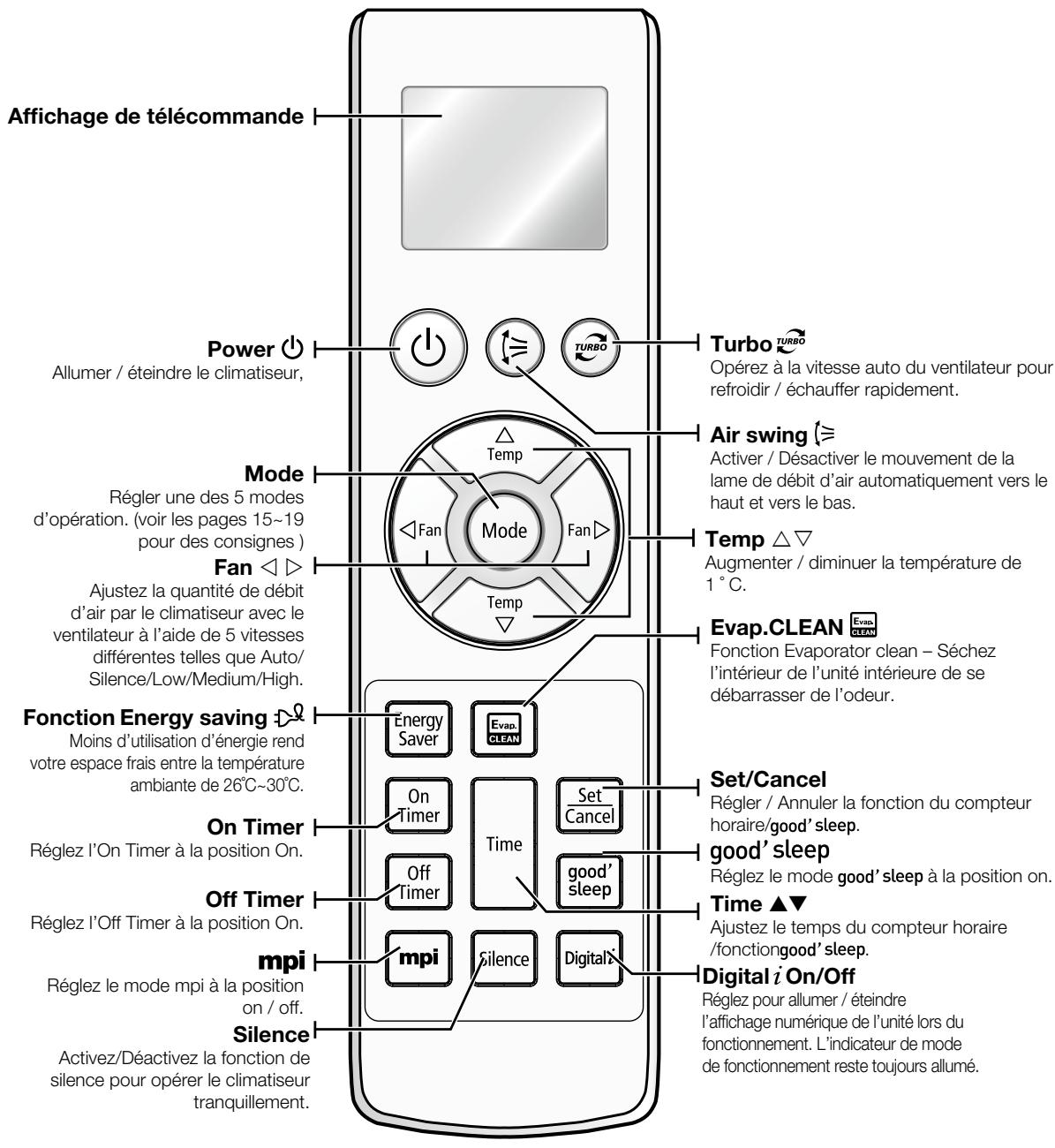

Vérification de la télécommande

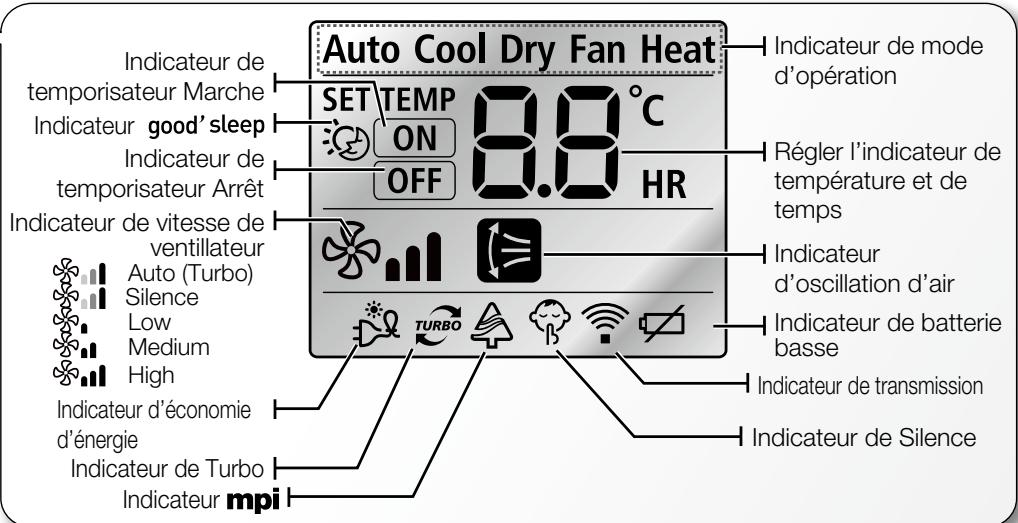

14 Affichage de la télécommande 14 Utilisation de la télécommande 14 Installation des batteries

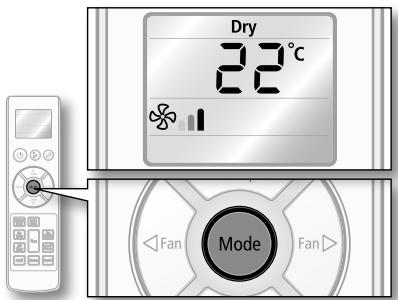

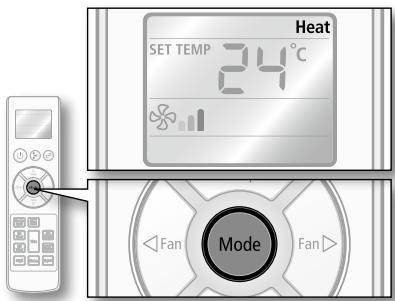

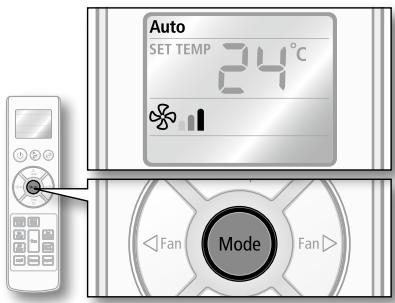

Sélectionnement du mode d'opération

15 Auto 16 Frais 17 Sec 18 Ventilateur 19 Chauffage

Ajustement de la direction de circulation d'air

20 Ajustement de verticale et horizontale

Réglage de temporisateur

22 On timer 23 Off timer 24 Combinaison de l'On timer et de l'Off timer 25 Mode good'sleep 26 Changement de température dans le mode good'sleep 27 Utilisation de la fonction d'économie d'énergie 28 Utilisation de la fonction mpi 29 Utilisation de la fonction de nettoyage du vaporisateur 30 Utilisation de la fonction de silence

Nettoyage et maintien du climatiseur

30 Nettoyage de l'extérieur 31 Nettoyage du filtre 31 Filtre à Air 32 Filtre Anti-allergie 33 Remplacement du filtre 33 Filtre de désodorisation 34 Entretenir votre climatiseur 34 Contrôles périodiques 35 Protection interne via le système de contrôle de l'unité

36 Dépannage 37 Gammes d'opération

Ce produit a été déterminé conforme à la Directive Basse Tension (2006/95/CE) et à la directive sur la compatibilité électromagnétique (2004/108/CE) de l'Union Européenne.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets représentant des risques environnementaux et pour la santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particulier magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnel urs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Visionnement de votre climatiseur avant l'emploi

Félicitations pour l'achat de votre climatiseur. Nous espérons que vous apprécierez les fonctionnalités de votre appareil et resterez au frais ou au chaud avec une efficacité optimale.

Veuillez lire le manuel d'utilisateur pour commencer et pour faire la meilleure utilisation du climatiseur.

Vérification de l'unité intérieure et de l'affichage numérique

Votre climatiseur peut légèrement sembler différent de l'illustration montrée ci-dessus selon votre modèle.

Affichage numérique d'unité intérieure

Saisissez le côté cannelé du panneau avant étroitement et tirez le côté inférieur du panneau vers le haut pour enlever le panneau avant.

Bouton Power et sonde de température ambiante

Vous pouvez localiser le bouton Power à côté droit inférieur du climatiseur. Si le panneau avant est ouvert, vous pouvez vérifier la ante.

Vous pouvez allumer le climatiseur avec la télécommande en appuyant sur le bouton Power. L ante mesure la température ambiante intérieure.

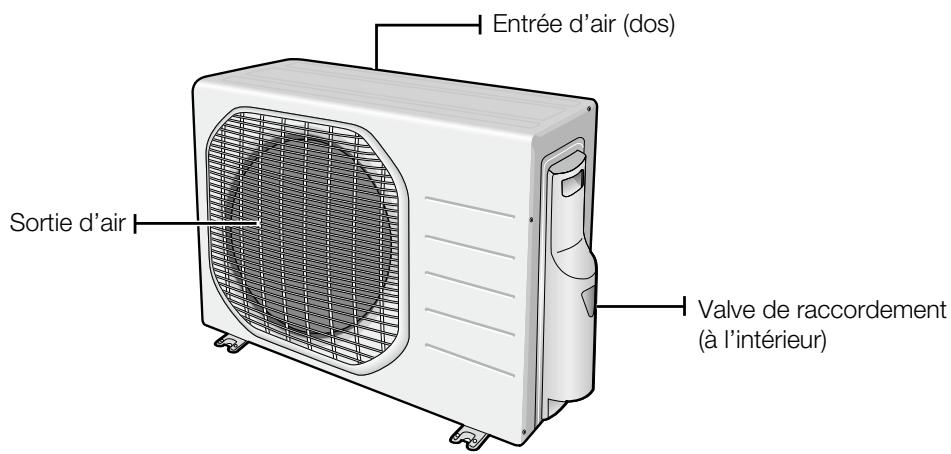

Vérification de l'unité extérieure

Vous pouvez activer le climatiseur en pointant la télécommande vers celui-ci. Lorsque vous utilisez la télécommande, pointez-la toujours directement vers le climatiseur.

Lorsque vous appuyez sur le bouton, un court bip sonnera et un indicateur de transmission

apparaît sur l'écran de la télécommande.

Utilisation de la télécommande

• Dirigez la télécommande vers la sonde de télécommande de l'unité (voir page 11 pour connaître l'emplacement du récepteur de télécommande).
• Une fois que vous appuyez correctement sur le bouton de la télécommande, vous entendrez le bip de l'unité.

• Le signal pourrait ne pas être bien reçu si des lampes fluorescentes de style d'éclairage électronique, comme les lampes fluorescentes à onduleur, sont dans le même espace.
• Si d'autres produits électriques fonctionnent par la télécommande, appelez votre centre de contact le plus proche.

Installation des batteries

2. Installez deux piles AAA. Vérifiez et alignez les signes + et - en conséquence. Assurez-vous d'avoir installé les piles dans la position correcte. 3. Fermez le couvercle en le faisant glisser à nouveau dans sa position d'origine. Vous devriez entendre un clic quand le couvercle est correctement verrouillé.

1. Poussez la flèche sur le côté arrière de la télécommande et tirez vers le haut.

Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

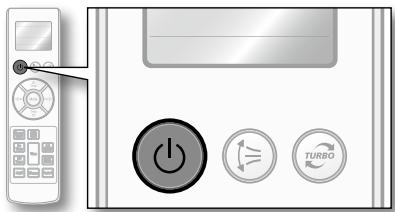

Opération de la fonction de base

Appuyez sur le bouton Power ON/OFF sur la télécommande.

Vous entendrez une sonnerie et la lame de débit d'air se déplacera vers le haut et vers le bas automatiquement lorsque le climatiseur est correctement allumé.

Le climatiseur fonctionnera dans le dernier mode de fonctionnement utilisé ou en mode Auto.

Lorsque vous éteignez le climatiseur, la lame de débit d'air arrête son déplacement et restera fermée.

Allumez/éteignez votre climatiseur sans télécommande.

Vous pouvez opérer votre climatiseur en appuyant sur le bouton Power au côté droit inférieur du climatiseur.

Automobile

En mode Auto, le climatiseur règle automatiquement la température et la vitesse du ventilateur selon la température ambiante détectée par le senseur de température ambiante.

1. Allumez le climatiseur.

Appuyez sur le bouton Power sur la télécommande.

1. Réglez le mode d'opération.

Appuyez sur le bouton Mode de la télécommande jusqu'à ce que les indicateurs du mode Auto et de la vitesse du ventilateur Auto apparaissent sur l'affichage de la télécommande.

Le climatiseur réglera automatiquement le mode de fonctionnement sur Cool ou Heat selon la température ambiante.

Chaque fois que vous appuyez sur le bouton Mode, le mode change dans l'ordre suivant : Auto, Cool, Dry, Fan et Heat.

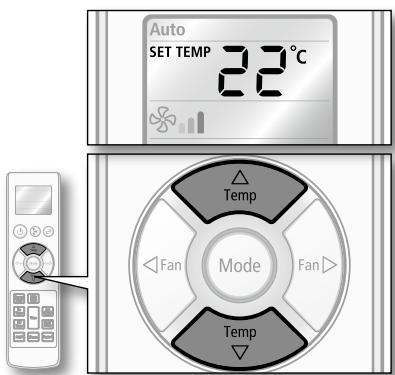

1. Réglez la température (si vous avez besoin d'augmenter ou de diminuer la température de la pièce).

Appuyez sur le bouton Temp ou ∇ sur la télécommande pour diminuer ou augmenter la température désirée.

Vous pouvez régl dans la gamme de 16°C à 30°C.

Vous pouvez diminuer ou augmenter la température par 1 °C.

• Lorsque vous utilisez la télécommande, assurez-vous que l'indicateur correspondant à votre sélection apparaît sur l'écran de la télécommande.
• La circulation d'air peut être ajustée manuellement. (Voir la page 20 pour des instructions.)
• Appuyez sur le bouton Temp/Humi sur la télécommande pour vérifier la température et l'humidité dans la chambre.

Frais

En mode Cool, le climatiseur refroidira votre pièce. Vous pouvez ajuster la température et la vitesse du ventilateur pour vous sentir plus au frais pendant la saison chaude.

1. Allumez le climatiseur.

Appuyez sur le bouton Power sur la télécommande.

1. Réglez le mode d'opération.

Appuyez sur le bouton Mode de la télécommande jusqu'à ce que l'indicateur du mode Cool apparaisse sur l'affichage de la télécommande.

Le climatiseur fonctionne en mode Cool et abaissera la température dans votre chambre.

Chaque fois que vous appuyez sur le bouton Mode, le mode change dans l'ordre suivant : Auto, Cool, Dry, Fan et Heat.

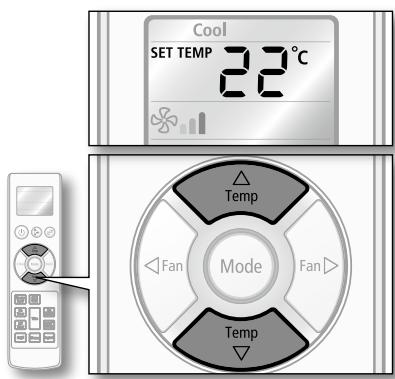

1. Réglez la température.

Appuyez sur le bouton Temp ou ∇ sur la télécommande pour diminuer ou augment .

Vous pouvez régl dans la gamme de 16°C à 30°C.

Vous pouvez diminuer ou augmenter la température par 1 °C.

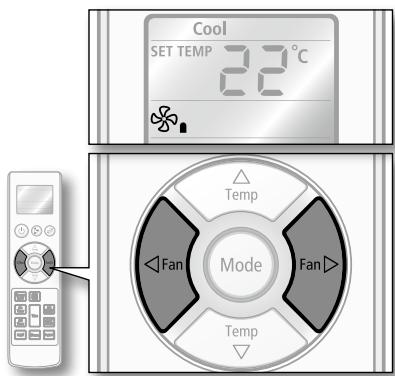

1. Réglez la vitesse du ventilateur.

Appuyez sur le bouton Fan de la télécommande pour régler désirée.

Si la température de la pièce atteint la valeur souhaitée, le climatiseur s'éteindra pour se refroidir pendant un certain temps et seul le ventilateur fonctionnera.

Chaque fois que vous appuyez sur le bouton Fan, la vitesse du ventilateur va changer dans l'ordre suivant : Auto, Silence, Low, Medium et High.

• Lorsque vous utilisez la télécommande, assurez-vous que l'indicateur correct qui correspond à votre sélection apparaît sur l'écran de la télécommande.
• La circulation d'air peut être ajustée manuellement. (Voir la page 20 pour les instructions.)
• Si les températures extérieures sont beaucoup plus élevées que la température intérieure, il peut falloir du temps pour atteindre la fraîcheur désirée à l'intérieur.
• Appuyez sur le bouton Temp/Humi de la télécommande pour vérifier la température et l'humidité dans la pièce. Le mode Silence produit un bruit plus calme pendant le fonctionnement de l'unité intérieure en mode réfrigération.

Section

Le climatiseur en mode Sec agit comme un déshumidificateur en enlevant l'humidité de l'air intérieur. Le mode Sec rend l'air plus frais dans un climat humide.

1. Allumez le climatiseur.

Appuyez sur le bouton Power sur la télécommande.

1. Réglez le mode d'opération.

A sur la télécommande jusqu'à ce que le mode Dry et l'indicateur Auto fan speed apparaissent sur l'écran de la télécommande.

Chaque fois que vous a , le mode change dans l'ordre suivant : Auto, Cool, Dry, Fan et Heat.

• Lorsque vous utilisez la télécommande, assurez-vous que l'indicateur correct qui correspond à votre sélection apparaît sur l'écran de la télécommande.
• La température et la vitesse du ventilateur ne peuvent pas être réglées lors de l'utilisation de ce mode.
• La circulation d'air peut être ajustée manuellement. (Voir la page 20 pour les instructions.)
• Appuyez sur le bouton Temp/Humi sur la télécommande pour vérifier la température et l'humidité dans la chambre.

Ventilateur

Le mode ventilateur peut être utilisé pour aérer votre pièce. Il est utile pour rafraîchir l'air dans votre chambre.

1. Allumez le climatiseur.

Appuyez sur le bouton Power sur la télécommande.

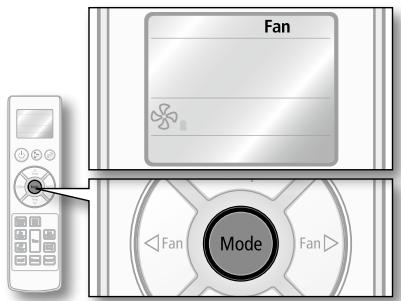

1. Réglez le mode d'opération.

Appuyez sur le bouton Mode de la télécommande jusqu'à ce que l'indicateur de mode Fan apparaisse sur l'affichage de la télécommande.

Le climatiseur fonctionne en mode Ventilateur et ajuste automatiquement la température selon la température ambiante courante.

Chaque fois que vous appuyez sur le bouton Mode, le mode change dans l'ordre suivant : Auto, Cool, Dry, Fan et Heat.

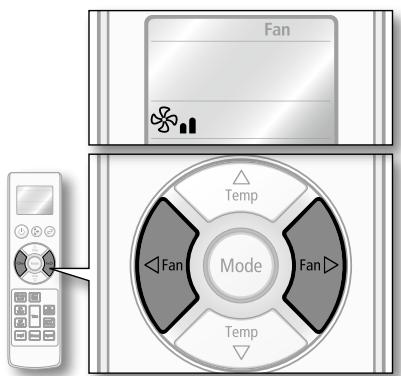

1. Réglez la vitesse du ventilateur.

Chaque fois que vous appuyez sur le bouton Fan, la vitesse du ventilateur change dans l'ordre suivant : Low, Medium et High.

• Lorsque vous utilisez la télécommande, assurez-vous que l'indicateur correct qui correspond à votre sélection apparaît sur l'écran de la télécommande.
• La circulation d'air peut être ajustée manuellement. (Voir la page 20 pour les instructions.)
• Appuyez sur le bouton Temp/Humi sur la télécommande pour vérifier la température et l'humidité dans la chambre.

Chauffage

Le climatiseur chauffe et se refroidit. Chauffez votre pièce avec cet appareil en hiver.

1. Allumez le climatiseur.

Appuyez sur le bouton Power sur la télécommande.

1. Réglez le mode d'opération.

Appuyez sur le bouton Mode de la télécommande jusqu'à ce que l'indicateur de mode Heat apparaisse sur l'affichage de la télécommande.

Le climatiseur fonctionne en mode Heat et chauffe votre pièce.

Chaque fois que vous appuyez sur le bouton Mode, le mode change dans l'ordre suivant : Auto, Cool, Dry, Fan et Heat.

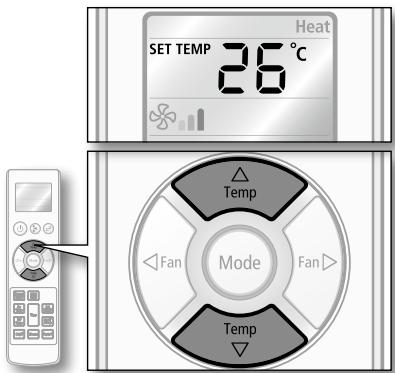

1. Réglez la température.

Appuyez sur le bouton Temp ou ∇ sur la télécommande pour diminuer ou augment .

Vous pouvez régl dans la gamme de 16°C à 30°C.

Vous pouvez diminuer ou augmenter la température par 1 °C.

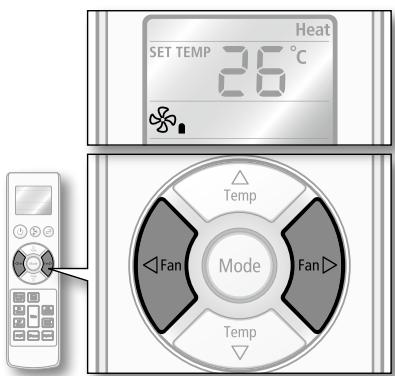

1. Réglez la vitesse du ventilateur.

Appuyez sur le bouton Fan de la télécommande pour régler désirée.

Si la température ambiante atteint la valeur désirée, le chiffrage s'arrête pendant un moment.

• u ventilateur change dans l'ordre suivant : Auto, Silence, Low, Medium et High.
• 3 à 5 minutes au début pour empêcher tout souffle froid tandis que le climatiseur réchauffe.

• La circulation d'air peut être ajustée manuellement. (Voir la page 20 pour les instructions.)
• Puisque le climatiseur chauffe la pièce en prélevant l'énergie calorifique de l'air extérieur, la capacité de chauffage peut diminuer quand les températures extérieures sont extrêmement basses. Utilisez un appareil de chauffage additionnel en combinaison avec le climatiseur si vous sentez que le climatiseur chauffe insuffisamment.
• Appuyez sur le bouton Temp/Humi sur la télécommande pour vérifier la température et l'humidité dans la chambre. Le mode Silence produit un bruit plus calme pendant le fonctionnement de l'unité intérieure en mode chauffage.

Ajustement de la direction de circulation d'air

Le débit d'air peut être dirigé vers la position que vous désirez.

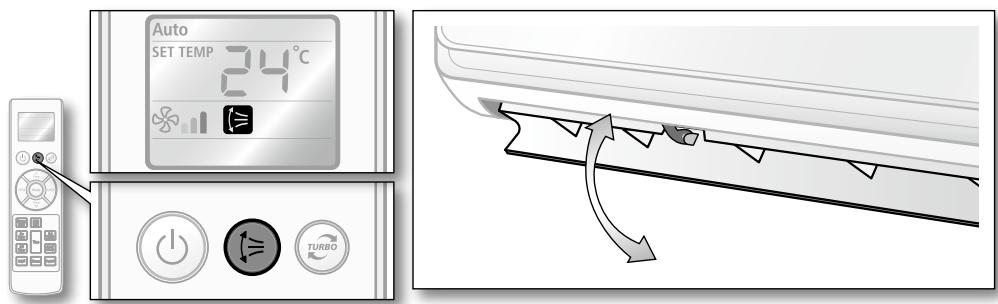

Circulation d'air vertical

Les lames de circulation d'air se déplacent de haut en bas.

1. Appuyez sur le bouton Air swing sur la télécommande.

L'indicateur Air swing sera allumé et les lames de débit d'air se déplaceront vers le haut et vers le bas continuellement pour faire circuler l'air.

Appuyez de nouveau sur le bouton Air swing sur la télécommande pour conserver la direction du flux d'air dans une position constante.

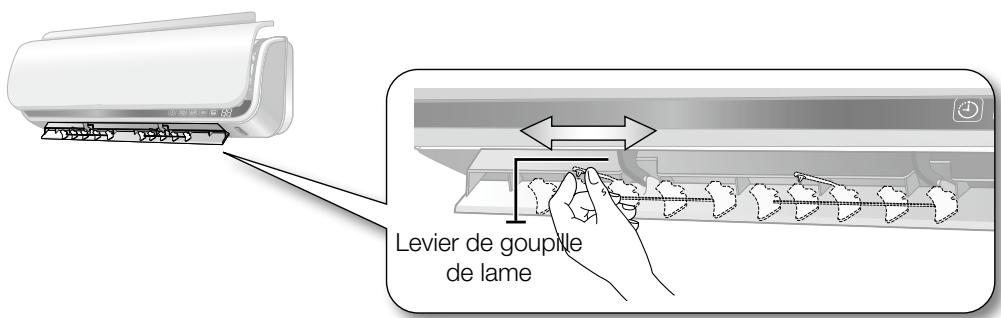

Circulation d'air horizontale

Assurez-vous qu'aucune des goupilles de maintien des lames de circulation d'air n'est cassée.

1. Déplacez le levier de broche de lame vers la gauche ou vers la droite pour maintenir la direction du débit d'air dans une position constante que vous préférez.

Faites extrêmement attention avec vos doigts tout en ajustant la direction horizontale de circulation d'air.

Il y a un risque potentiel de blessures lorsque l'unité est mal utilisée.

Utilisation de la fonction de turbo

La fonction Turbo est utile pour refroidir ou chauffer votre pièce rapidement et efficacement en faisant fonctionner le ventilateur à sa vitesse maximum pendant 30 minutes.

1. Allumez le climatiseur.

Appuyez sur le bouton Power sur la télécommande.

1. Réglez le mode d'opération.

Appuyez sur le bouton Turbo sur la télécommande jusqu'à ce que l'indicateur Turbo apparaisse sur l'affichage de la télécommande.

Le climatiseur fonctionne à la vitesse de ventilateur Turbo et ajuste automatiquement la température selon la température ambiante courante. L'unité fonctionne pendant 30 minutes, puis reprend le dernier mode utilisé, ou le mode Auto si le mode Dry/Fan était le mode utilisé le plus récemment.

La fonction Turbo est seulement disponible en mode Auto, Cool ou Heat. Si la fonction Turbo est activée en mode Dry ou Fan, le mode d'opération changera automatiquement en mode Auto.

Pour désactiver la fonction Turbo

1. Appuyez sur le bouton Turbo de la télécommande lorsque la fonction Turbo est active.

Le climatiseur fonctionne dans le dernier mode utilisé, ou en mode Auto si le mode Dry/Fan est le mode utilisé le plus récemment.

• Lorsque vous utilisez la télécommande, assurez-vous que l'indicateur correct qui correspond à votre sélection apparaît sur l'écran de la télécommande.
• La température et la vitesse du ventilateur ne peuvent pas être ajustées tout en utilisant cette fonction.
• La circulation d'air peut être ajustée manuellement. (Voir la page 20 pour les instructions.)
• Si vous appuyez sur le bouton Mode tandis que la fonction Turbo est activée, la fonction sera annulée.

Réglage de temporisateur

Cette fonction avancée de temporisateur vous permet d'allumer ou d'éteindre votre climatisation automatiquement, même lorsque vous êtes parti. Réglez simplement l'heure et votre climatisation s'allume ou s'éteint automatiquement.

On timer

Cette fonction vous permet d'allumer le climatiseur automatiquement dans la gamme de temps de 24 heures. L'On Timer est fonctionnel quand l'unité est éteinte.

1. Appuyez sur le bouton On Timer de la télécommande.

L'indicateur On Timer clignote sur l'affichage de la télécommande.

1. Réglez l'heure à laquelle vous voulez que le climatiseur s'allume automatiquement.

Appuyez sur le bouton Time ▲ ou ▼ sur la télécommande pour changer la configuration de temps tandis que l'indicateur d'On timer clignote. Vous pouvez régler l'heure jusqu'à 24 heures, en augmentant par unité de 30 minutes pour les 3 premières heures et par unité horaire après les 3 premières heures.

1. Appuyez sur le bouton Set/Cancel l'activer.

L'écran de la télécommande affichera l'heure (ou les heures) que vous avez fixée pendant 3 secondes, puis la température désirée réglée s'affichera.

Le climatiseur fonctionnera automatiquement aux heures fixées, puis l'indicateur On timer cessera de clignoter et restera allumé. Si le compteur horaire On timer n'est pas réglé dans les 10 secondes, le climatiseur terminera le réglage.

1. Réglez le mode d'opération.

Appuyez sur le bouton Mode de la télécommande jusqu'à ce que le mode désiré apparaisse sur l'affichage de la télécommande.

Le climatiseur fonctionnera dans le mode que vous avez réglé.

La fonction On timer est disponible dans les modes Auto, Cool, Dry, Fan et Heat.

• La température peut également être ajustée (voir l'objet 3 à la page 15 pour les instructions).
• Tous les autres indicateurs que l'indicateur On Timer disparaîtront environ 10 secondes après la configuration.
• Lorsque la configuration de l'On Timer est terminée, vous pouvez appuyer de nouveau sur le bouton On Timer pour modifier le temps. Appuyez sur le bouton Time ▲ ou ▼ pour ajuster la configuration du temps, puis appuyez sur le bouton Set/Cancel pour l'activer.

Pour désactiver l'On timer

1. Appuyez sur le bouton Set/Cancel de la télécommande tandis que l'On Timer est activé.

Le compteur horaire que vous avez défini sera annulé et l'indicateur On Timer disparaîtra.

Off timer

Cette fonction vous permet d'éteindre le climatiseur automatiquement dans un délai de 24 heures. Le minuteur d'arrêt est fonctionnel lorsque l'appareil est en marche.

1. Appuyez sur le bouton Off Timer de la télécommande.

L'indicateur d'Off Timer clignote sur l'affichage de la télécommande.

1. Réglez l'heure à laquelle vous voulez éteindre le climatiseur automatiquement.

Appuyez sur le bouton Time ▲ ou ▼ sur la télécommande pour changer la configuration de temps tandis que l'indicateur d'Off timer clignote. Vous pouvez régler l'heure jusqu'à 24 heures, en augmentant par unité de 30 minutes pour les 3 premières heures et par unité horaire après les 3 premières heures.

1. Appuyez sur le bouton Set/Cancel l'activer.

La télécommande affichera l'heure que vous avez fixée pendant 3 secondes et la température désirée réglée s'affichera.

Le climatiseur fonctionnera automatiquement à l'heure fixée et ensuite l'indicateur Off Timer cesse de clignoter et reste allumé. Si l'Off Timer n'est pas défini dans les 10 secondes, le climatiseur terminera le réglage.

• Lorsque la configuration de l'Off Timer est terminée, vous pouvez appuyer de nouveau sur le bouton Off Timer pour changer le temps.

Appuyez sur le bouton Time ▲ ou ▼ pour changer la configuration de temps, puis appuyez sur le bouton Set/Cancel pour l'activer.

• Tous les autres indicateurs que l'indicateur Off Timer disparaîtront environ 10 secondes après la configuration.
• Vous pouvez combiner la fonction Off Timer avec la fonction On Timer pour allumer et éteindre ensuite le climatiseur au moment désiré. (Voir la page 24 pour les instructions.)

Pour désactiver l'Off timer

1. Appuyez sur le bouton Set/Cancel de la télécommande pendant que l'Off Timer est activé. Le réglage de l'Off Timer sera annulé et l'indicateur Off Timer disparaîtra.

Combinaison de l'On timer et de l'Off timer

Vous pouvez combiner ensemble pour un usage plus commode de la fonction de temporisateur.

1. Réglez l'On Timer.

Appuyez sur le bouton On Timer.

Réglez le temps avec le bouton Time ▲ ou ▼.

Appuyez sur le bouton Set/Cancel pour activer l'On timer.

Voir la page 22 pour plus d'instructions détaillées à propos de la configuration de l'On timer.

1. Réglez l'Off Timer.

Appuyez sur le bouton Off Timer.

Réglez l'heure avec les boutons ▲ ou ▼.

Appuyez sur le bouton Set/Cancel pour activer le minuteur d'arrêt (Off timer).

Quand vous réglez l'heure, il y a deux options possibles :

Le temps préconfiguré de l'On Timer est plus court que celui de l'Off Timer

Le climatiseur s'allumera La configuration doit être effectuée lorsque le climatiseur est éteint.

Exemple : Si le temps préconfiguré de l'On Timer est de 3 heures et celui de l'Off Timer est de 5 heures, le climatiseur s'allume 3 heures après le réglage de la minuterie. Votre climatiseur restera en marche pendant 2 heures, puis s'éteindra automatiquement.

Le temps préconfiguré de l'On Timer est plus long que celui de l'Off Timer.

Le climatiseur s'éteindra puis s'allumera automatiquement. La configuration doit être effectuée lorsque le climatiseur fonctionne.

Exemple) Si le temps préconfiguré de l'On Timer est de 3 heures et celui de l'Off Timer est de 1 heure, le climatiseur s'éteindra une heure après le moment où vous avez réglé la minuterie. Votre climatiseur restera éteint pendant deux heures, puis il

Voir la page 23 pour plus d'instructions détaillées à propos de la configuration de l'Off Timer.

Pour désactiver la combinaison de temporisateur

1. Appuyez sur le bouton Set/Cancel de la télécommande lorsque s est activée.

Les deux temporisateurs On timer et Off timer seront annulés et les indicateurs disparaîtront.

Mode Good'sleep

Le mode Good'sleep vous permet de définir une température de sommeil confortable tout en économisant l'énergie et en ayant un sommeil hygiénique. Le mode Good'sleep peut être réglé

quand le climatiseur est allumé.

1. Réglez le mode d'opération.

Appuyez sur le bouton Mode sur la télécommande jusqu'à ce que Cool/Heat apparaisse sur l'affichage de la télécommande.

La fonction good'sleep est uniquement disponible en mode Cool/Heat.

1. Appuyez sur le bouton good'sleep sur la télécommande.

L'indicateur good'sleep apparaît et l'indicateur d'Off timer commence à clignoter sur l'affichage de la télécommande.

1. Réglez la durée pendant laquelle vous souhaitez que le climatiseur reste allumé.

Le temps par défaut du mode "Good Sleep" est réglé à 8 heures. Appuyez sur le bouton Time ▲ ou ▼ sur la télécommande pour changer la configuration du temps tandis que l'indicateur d'Off timer clignote.

Vous pouvez régler le temps jusqu'à 12 heures, en l'augmentant par paliers de 30 minutes pour les premières 3 heures, puis par paliers d'une heure au-delà.

1. Appuyez sur le bouton Set/Cancel sur la télécommande pour l'activer.

L'affichage de la télécommande montrera l'heure (ou les heures) que vous avez réglée(s).

Quand le temps réglé s'est écoulé, le climatiseur s'éteindra automatiquement et alors l'indicateur good'sleep disparaîtra.

Si le mode good'sleep n'est pas réglé dans les 10 secondes, le climatiseur terminera le réglage.

• La température, et l'oscillation d'air peuvent être ajustées après réglage du mode good'sleep en mode Heat.
• La température peut être ajustée et le climatiseur ajuste automatiquement la vitesse de ventilateur et l'oscillation d'air après le réglage du mode good'sleep en mode Cool.
• Si vous appuyez sur le bouton Mode tandis que le mode good'sleep est activé, le mode sera annulé.

Changement de température dans le mode Good'sleep

Pour empêcher le refroidissement ou le chauffage excessif pendant le sommeil, le mode good'sleep modifie automatiquement la configuration de la température selon le réglage de durée. La température et le courant d'air changent selon trois étapes : Endormissement, Sommeil profond et Réveil. À partir du mode good'sleep, le climatiseur s'éteindra automatiquement quand le temps réglé s'est écoulé.

Les trois étapes du mode Good Sleep vous évitent d'avoir des difficultés à dormir pendant les nuits d'été ou d'hiver.

① Fall asleep : Vous sombrez dans le sommeil en laissant tomber la température. ② Sound sleep : Détend votre corps et soulève votre température de régénération. ③ Wake up à partir du mode good'sleep :

Il vous permet de réveiller dans un air intermittent et confortable et il vous donne une impression de rafraîchissement.

• Mettez l'Off timer en mode good'sleep à plus de 5 heures. Vous pourriez ressentir des troubles du sommeil s églé trop court ou trop long, car la valeur par défaut est fixée à 8 heures.
• Si le mode good'sleep est réglé à moins de 4 heures, l'opération s'arrête à l'heure fixée. Si le mode good'sleep est réglé à plus de 5 heures, il fonctionne en phase de réveil pour la dernière heure avant l'arrêt.
• La température réglée recommandée est entre 25 °C et 27 °C pour le refroidissement et entre 21 °C et 23 °C pour le chauffage.

Pour désactiver le mode good'sleep

1. Appuyez sur le bouton Set/Cancel de la télécommande pendant que le mode good'sleep est activé.

Le mode Good'sleep que vous avez défini sera annulé et l'indicateur Good'sleep disparaîtra.

Utilisation de la fonction d'économie d'énergie

Cette fonction fixera la limite de température ambiante pour vous aider à économiser de l'énergi fonctionne en mode Cool.

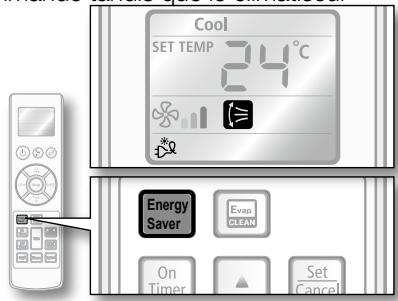

1. Appuyez sur le bouton Energy saving sur la télécommand

fonctionne en mode Cool.

L'indicateur d'E. Saver et l'indicateur d'air swing apparaissent automatiquement sur l'affichage de la télécommande. Les lames de circulation d'air se déplacent en haut et en bas.

Si la température réglée est inférieure à 26°C, elle augmentera automatiquement à 26°C.

• Quand l activée, la température ambiante sera limitée à 26°C ~ 30°C.
• Si la température désirée est inférieure à 26°C, arrêtez n appuyant sur le bouton Energy Saving.
• La température et la vitesse du ventilateur peuvent également être ajustées. (voir les objets 3 à 4 à la page 15 pour des instructions.)
• La circulation d'air peut être ajustée manuellement. (voir la page 19 pour des instructions.)

Pour désactiver la fonction d'energy saving

1. Appuyez sur le bouton Energy saving sur la télécommande.

La fonction d'Energy saving que vous réglez sera annulée et l'indicateur d'Energy saving disparaîtra sur l'affichage de la télécommande.

Utiliser la fonction MPI

MPI, Micro Plasma Ion, génère de l'hydrogène (H) et de l'oxygène (O2) qui peuvent supprimer les substances polluantes et décomposer les particules nocives. Il vous fait respirer comme si vous étiez près de chutes, de brisants, de rivières ou de montagnes.

1. Appuyez sur le bouton MPI sur la télécommande.

L'indicateur MPI apparaît sur l'écran de la télécommande et le climatiseur génère de l'air ionisé.

• Le mode MPI peut être sélectionné si le climatiseur est en marche ou à l'arrêt.
• Le mode mpi sera automatiquement activé lorsque vous allumez le climatiseur.

Pour désactiver le mode mpi

1. Appuyez sur le bouton MPI de la télécommande lorsque la fonction MPI est activée. Le mode MPI que vous avez défini sera annulé et le voyant bleu s'éteindra.

Utilisation de la fonction de nettoyage de vaporisateur

La fonction Evaporator Clean empêche la croissance de moisissures en éliminant l'humidité à l'intérieur de l'unité intérieure. Cette fonction permet d'évaporer l'humidité résiduelle dans l'unité. Activez-la pour bénéficier d'un air plus propre et plus sain.

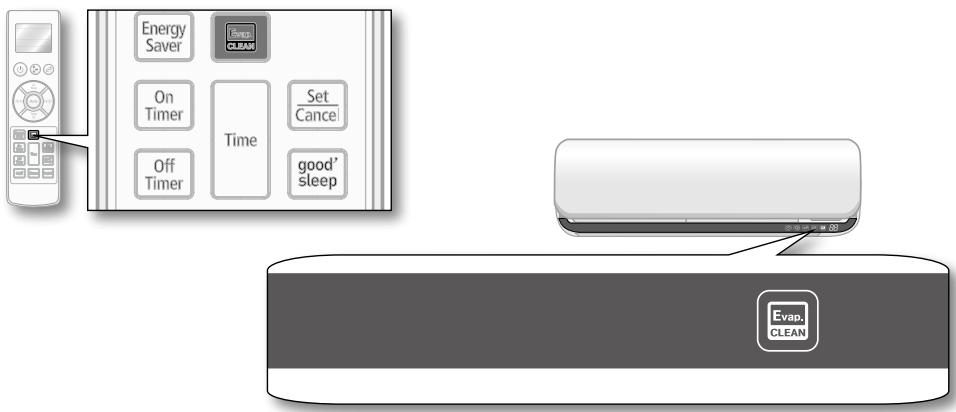

Appuyez sur le bouton Evap. CLEAN

L'indicateur Evaporator clean apparaît seulement sur l'affichage de l'unité intérieure comme (Clean).

Lorsque le climatiseur est allumé, la fonction Evaporator clean fonctionne après l'arrêt de l'opération du climatiseur.

Lorsque le climatiseur est éteint, l'indicateur Evaporator clean sur l'affichage de l'unité intérieure apparaît et la fonction Evaporator clean fonctionne. Lorsque le climatiseur est allumé, l'indicateur Evaporator clean sur l'affichage de l'unité intérieure apparaît et

Le temps de nettoyage de l'évaporateur peut changer selon le mode précédemment utilisé.

Utilisation de la fonction de silence

Cette fonction vous aidera à opérer votre climatiseur tranquillement tout en fonctionnant en mode Cool/Heat.

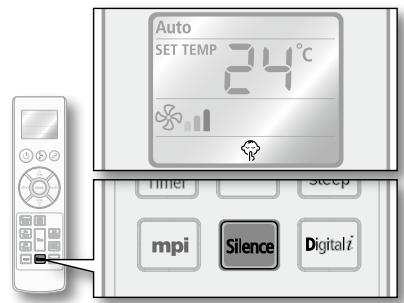

1. Appuyez sur le bouton Silence de la télécommande pendant que le climatiseur fonctionne en mode Cool/Heat.

L'indicateur de silence apparaît sur l'affichage de la télécommande.

Le climatiseur fonctionnera plus tranquillement.

• Quand l activée, appuyer sur le bouton Mode annulera automatiquement cette fonction.
• la température peut être ajustée et la vitesse du ventilateur sera réglée automatiquement sur Auto.

Pour désactiver la fonction de silence

1. Appuyez sur le bouton Silence de la télécommande.

La fonction de silence que vous réglez sera annulée et l'indicateur de silence disparaîtra sur l'affichage de la télécommande.

Nettoyage et maintien du climatiseur

ATTENTION

Assurez-vous que l'appareil est éteint et débranché de la prise murale lorsque vous nettoyez le climatiseur.

Si le système contient 3 kg ou plus de gaz à effet de serre fluorés, il doit être vérifié pour détecter les fuites au moins une fois tous les 12 mois, conformément au règlement n°842/2006. Cette activité doit être effectuée uniquement par un personnel qualifié.

Dans le cas ci-dessus, un registre de maintenance doit être tenu pour chaque unité installée.

Nettoyage de l'extérieur

1. Essuyez la surface de l'unité avec un tissu légèrement humide ou sec si nécessaire.

ATTENTION

N'employez pas le benzène, le diluant ou le Clorox™.

Ils peuvent endommager la surface du filtre à air et créer un risque d'incendie.

En nettoyant le filtre, veillez à débrancher l'unité du courant. Aucun outil spécial n'est nécessaire pour le nettoyer.

Filtre à air

Le filtre à air capture les particules en suspension dans l'air. Le filtre est nettoyé avec un aspirateur ou par lavage à la main.

1. Enlevez le panneau avant.

Saisissez le côté cannelé du panneau avant fermement et tirez le côté inférieur du panneau vers le haut pour enlever le panneau avant.

1. Saisissez la poignée. Puis, tirez le filtre à air vers vous et glissez-le vers le bas.

1. Nettoyez le filtre à air avec un aspirateur ou une brosse molle. Si la poussière est trop importante, rincez-le avec de l'eau courante et séchez-le dans un endroit aéré.

• Pour les conditions difficiles, répétez toutes les deux semaines.
• Si le filtre des odeurs peuvent se produire. Si cela se produit, nettoyez-le de nouveau et séchez-le dans un secteur bien aéré.
• Insérez le dos du filtre à air dans sa position originale.
• Rattachez le panneau avant.

Placez le crochet, sur le dessus du panneau, à l'endroit droit puis poussez la partie inférieure du panneau.

Filtre d'ADN

En utilisant la structure de l'ADN, le contrôle de l'ADN est une nouvelle technologie qui blinde les agents toxiques de manière sélective. Ceci permet une gestion plus habile de l'air.

1. Enlevez le panneau avant.

Saisissez le côté cannelé du panneau avant et tirez le côté inférieur du panneau vers le haut pour l'enlever.

1. Enlevez le filtre à air.

Saisissez la poignée et soulevez-la vers le haut. Puis, tirez le filtre à air vers vous et glissez-le vers le bas.

1. Glissez et tirez le filtre d'ADN pour l'enlever de la fente.

Le filtre d'ADN peut être réglé dans 4 fentes quelconques sous le filtre à air.

1. Nettoyez le filtre d'ADN avec un aspirateur ou une brosse molle.

1. Installez le dos du filtre d'ADN en position.
2. Rattachez le panneau avant.

Placez le crochet sur le dessus du panneau à l'endroit droit puis poussez la partie inférieure du panneau.

Nettoyez le filtre à ADN tous les 3 mois. La fréquence de nettoyage peut varier selon l'utilisation et les conditions environnementales.

La durée de vie prévue du filtre à ADN est de 3 ans.

Le filtre de rechange peut être acheté en magasin ou commandé auprès du revendeur où vous avez acheté l'appareil. Si vous ne pouvez pas en trouver un, veuillez appeler un centre de contact.

Filtre de désodorisation

Le filtre de désodorisation absorbe efficacement la fumée de cigarette, l'odeur des animaux de compagnie et d'autres odeurs désagréables. Le nettoyage du filtre de désodorisation est simple : enlevez l'ancien filtre et installez-en un neuf.

1. Enlevez le panneau avant.

Saisissez le côté cannelé du panneau avant fermement et tirez le côté inférieur du panneau vers le haut pour l'enlever.

1. Enlevez le filtre à air.

Saisissez la poignée et soulevez-la vers le haut. Puis, tirez le filtre à air vers vous et glissez-le vers le bas.

1. Glissez et tirez le filtre de désodorisation pour l'enlever de la fente.

Le peut être réglé dans 4 fentes quelconques sous le filtre à air.

1. Installez le dos du nouveau filtre de désodorisation en position.
2. Rattachez le panneau avant.

Placez le crochet, sur le dessus du panneau, à l'endroit droit, puis poussez la partie inférieure du panneau.

• La synchronisation de remplacement du filtre de désodorisation diffère selon l'utilisation et les conditions environnementales.
• Même si des filtres de désodorisation et d'ADN sont installés dans une position inversée, cela n'affectera pas le système de filtration.

Entretenir votre climatiseur

Si le climatiseur ne doit pas être utilisé pendant une longue période, séchez-le pour le maintenir dans la meilleure condition.

1. Séchez le climatiseur entièrement en le faisant fonctionner en mode Ventilation pendant 3 à 4 heures, puis débranchez le cordon d'alimentation. Des dommages internes pourraient survenir s'il reste de l'humidité dans les composants.
2. Avant d'utiliser le climatiseur à nouveau, séchez les composants intérieurs en le faisant fonctionner en mode Ventilation pendant 3 à 4 heures. Ceci aide à éliminer les odeurs qui auraient pu être générées par l'humidité.

Contrôles périodiques

Reportez-vous au tableau suivant pour mainte

Type	Description	Tous les 2 semaines	Tous les 3 mois	Tous les 4 mois	Une fois par an
Unité intérieure	Nettoyer le filtré à air (1)	●
	Nettoyer le bio filtrer (1)		●
	Remplacement du filtré de désodorisation (1)				●
	Nettoyer la casserole de drain condensé (2)				●
	Nettoyer complètement l'échangeur de chaleur (2)				●
	Nettoyer le tuyau de drain condensé (2)			●
	Changer les piles de la télécommande (1)				●
Unité extérieur	Nettoyer l'échangeur de chaleur en dehors de l'unité (2)			●
	Nettoyer l'échangeur de chaleur à l'intérieur de l'unité (2)				●
	Nettoyer les composants électriques avec le jet d'air (2)				●
	Vérifier si tous les composants électriques sont bien visés (2)				●
	Nettoyer le ventilateur (2)				●
	Vérifier si tout ventilateur est bien serré (2)				●
	Nettoyer la casserole de drain condensé (2)				●

Cette marque de contrôle nécessite la vérification de l'unité intérieure / extérieure périodiquement, en respectant la description pour maintenir le climatiseur correctement.

Les contrôles et les opérations d'entretien décrits sont essentiels pour garantir l'efficacité du climatiseur. La fréquence de ces opérations varie selon les caractéristiques du secteur, la quantité de poussière, etc.

Les opérations décrites doivent être effectuées plus fréquemment si le lieu d'installation est très poussiéreux. Ces opérations doivent toujours être effectuées par un personnel qualifié. Pour des informations plus détaillées, voir le manuel d'installation.

Protection interne via le système de contrôle de l'unité

Cette protection interne fonctionne si un défaut interne se produit dans le climatiseur.

Type	Description
Contre l'air froid	Le ventilateur interne sera eteint pour litter contre l'air froid lorsque la pompe à chaleur fonctionne.
Cycle de déglacage	Le ventilateur interne sera eteint pour litter contre l'air froid lorsque la pompe à chaleur fonctionne.
Anti-protection de la batterie interne	Le compresseur sera eteint pour protéger la batterie interne lorsque le climatisationur fonctionne en mode Cool.
Protéger le compresseur	Le climatisationur ne peut pas commencer à fonctionner immédiatement afin de protéger le compresseur de l'unité extérieure après le démarrage.

Si la pompe à chaleur fonctionne en mode chauffage, activé pour éliminer le gel qui s'est déposé sur l'unité extérieure à basse température.

Le ventilateur interne est coupé automatiquement et redémarre seulement après que terminé.

Dépannage

Reportez-vous au diagramme suivant si le climatiseur fonctionne anormalement. Ceci peut vous faire gagner du temps et éviter des dépenses inutiles.

PROBÈME	SOLUTION
Le climatiseur ne fonctionne pas juste après qu'il a été remis en marche.	• En raison du mécanisme protecteur, l'apparil ne commence pas à fonctionner immédiatement pour garder l'unité à partir de la surcharge. Le climatiseur commencerera en 3 minutes.
Le climatiseur ne fonctionne pas du tout.	• Vérifiez si la prise de courant est correctement reliée. Insérez la prise de courant dans la prise murale correctement. • Vérifiez si le disjoncteur est coupé. • Vérifiez s'il y a une panne de courant. • Vérifiez votre fusible. Assurez-vous qu'il n'est pas cassé.
La température ne change pas.	• Vérifiez si vous choisissez la mode Fan. Appuyez sur le bouton Mode sur la télécommande pour avoir une autre mode.
L'air frais(tiédé) ne sort pas du climatiseur.	• Vérifiez si la température régle est supérieure (inférieur) à la température courante. Appuyez sur le bouton Temp △ ou ∇ sur la télécommande pour changer la température régée. Appuyez sur le bouton Temp △ ou ∇ pour diminuer ou augmenter la température. • Vérifiez si le filtré à air est bloqué par la saleté. Nettoyez le filtré à air toutes les deux semaines. • Vérifiez si le climatiseur juste a été allumé. Si oui, attendez 3minutes.
La vitesse de ventilateur ne change pas.	• Vérifiez si vous choisissez la mode Auto ou Dry. Le climatiseur ajuste automatiquement la vitesse de ventilateur à en mode Auto/Dry.
La fonction de temporisateur n'est pas réglée.	• Vérifiez si vous appuyez sur le bouton Set/Cancel sur la télécommande après que vous ayez régé l'heure.
Les odeurs improugnent dans la chamble lors du fonctionnement.	• Vérifiez si l'apparil fonctionne dans un secteur fumeux ou s'il y a une odeur entrant de l'extérieur. Opérez le climatiseur en mode Fan ou ouvre les fenêtres pour aérer lapiece.
Le climatiseur fait un bruit de bouillonnement.	• Un bruit de bouillonnement peut être entendu quand le refrigerant circule par le compresseur. Laissez le climatiseur fonctionner en mode choisi.
L'eau s'égoutte des lames de circulation d'air.	• Vérifiez si le climatiseur s'était refroidi pendant une période prolongée avec les lames de circulation d'air dirigeées vers le bas. La condensation peut se produit en raison de la différence dans la température.
La télécommande ne fonctionne pas.	• Vérifiez si vos batteries sont épuisées. • Assurez-vous que des batteries sont correctement installées. • Assurez-vous que rien ne bloqueVote或者其他 de télécommande. • Vérifiez s'il y a les apparueillages forts d'éclairage près du climatiseur. La lumière forte qui vient des ampoules fluorescentes ou des signes au néon peut interrompree les vagues électriques.
L'affchage de l'unité interieure montre « dF » au cours de la mode de chauffage	• Ce N'EST PAS D'UN CODE D'ERREUR, mais le système nous informé qu'il exécute un cycle de dégivrage (la fonte de la glace de l'échangeur de chaleur du l'unité extérieur). Le code « dF » disparaître automatique à la fin de dégivrage.

SYMPTÔMES	MODE CHECK ERROR (NON AFFICHÉE)	GESTION
Le signal anormal est affchéé.	Certain signal est affchéé sur la fenêtre LED comme 3101, 3121, 3122, 3154, 3152, 3185, 3192, tous clignotent, 3221, 3231, 3251, 3256, 3258, 3257, 3252, 3250, 3255, 3261, 3268, 3269, 3271, 3272, 3259, 3255, 3262	Ce produit est en panne,veuilles appeler le centre de contact le plus proche.

Gammes d'opération

Le tableau ci-dessous indique la gamme de températures et d'humidités dans lesquelles le climatiseur peut être utilisé. Référez-vous à ce tableau pour une utilisation efficace.

MODE	TEMPERATURE DE FONCTIONNEMENT		HUMIDITE INTERIEURE	SI HORS DES CONDITIONS
	INTÉRIEUR	EXTÉRIEUR
REFROIDISSEMENT	16°C à 32°C	-10°C à 43°C	80% ou less	La condensation peut se produit sur l'unité d'intérieur avec le risque de laisser de l'eau sur le plancher.
CHAUFFAGE	27°C ou less	-15°C à 24°C	-	Le déclencheur de protection interne et le climatiseur s'arrête.
SÉCHAGE	16°C à 32°C	-10°C à 43°C	-	La condensation peut se produit sur l'unité d'intérieur avec le risque de laisser de l'eau sur le plancher.

La température standard pour le chauffage est de 7°C. Si la température extérieure tombe à 0°C ou moins, la capacité de chauffage peut être réduite en fonction de la température.

Si l'opération de refroidissement est utilisée à plus de 32°C (température intérieure), l'appareil ne fonctionne pas à sa pleine capacité.
