AQ24MWBN - Climatiseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mural split system
Marque	SAMSUNG
Modèle	AQ24MWBN
Modes de fonctionnement	Auto, Réfrigération, Chauffage, Séchage, Ventilation
Fonctions spéciales	Turbo, Économie d'énergie, Mode Bonjour, Nettoyage Automatique
Télécommande	Sans fil, portée jusqu'à 7 mètres, piles AAA 1,5V (x2)
Minuteries	Minuterie de démarrage et d'arrêt (0,5 à 24 heures)
Direction du flux d'air	Verticale (télécommande) et horizontale (manuelle)
Filtres	Filtre à air (nettoyage toutes les 2 semaines), Filtre déodorant et Biofiltre optionnels (nettoyage tous les 3 mois)
Alimentation électrique	Monophasé, 220-240 V, 50 Hz (disjoncteur dédié requis)
Capacité de chauffage	Pompe à chaleur, adaptée aux températures extérieures de 0°C à 24°C
Température de fonctionnement (réfrigération)	Intérieure : 16°C à 32°C, Extérieure : 21°C à 43°C
Température de fonctionnement (chauffage)	Intérieure : ≤ 27°C, Extérieure : 0°C à 24°C
Fonctionnement d'urgence	Interrupteur ON/OFF sur l'unité intérieure pour fonctionnement sans télécommande
Entretien	Nettoyer le filtre à air toutes les 2 semaines ; nettoyer les filtres optionnels tous les 3 mois
Consignes de sécurité	Installation par professionnel, ne pas obstruer les grilles, ne pas toucher les lames, débrancher avant entretien
Dépannage de base	Vérifier alimentation, mode sélectionné, propreté des filtres, absence d'obstacles
Recyclage	Ne pas jeter avec les ordures ménagères ; respecter la réglementation locale sur les DEEE

FOIRE AUX QUESTIONS - AQ24MWBN SAMSUNG

Comment nettoyer le filtre à air de mon climatiseur Samsung AQ24MWBN ?

Éteignez l'appareil et débranchez le disjoncteur. Ouvrez la grille avant, retirez le filtre, aspire-le ou brosse-le, puis réinsérez-le. Nettoyez la grille avec un chiffon doux. Il est recommandé de nettoyer le filtre toutes les deux semaines.

Pourquoi mon climatiseur ne refroidit-il pas suffisamment ?

Vérifiez que le mode Réfrigération est sélectionné, que la température réglée est inférieure à la température ambiante, que le filtre à air n'est pas obstrué, et que l'unité extérieure n'est pas bloquée ou en plein soleil.

Comment utiliser la fonction Turbo ?

Appuyez sur le bouton Turbo de la télécommande. Le climatiseur fonctionne à pleine puissance pendant 30 minutes pour refroidir ou chauffer rapidement, puis revient au mode précédent. Cette fonction est disponible en modes Auto, Réfrigération et Chauffage.

Le mode Économie d'énergie ne fonctionne que sur quelle température ?

Ce mode n'est disponible qu'en mode Réfrigération. La température réglable est comprise entre 26°C et 30°C. Pour une température inférieure à 26°C, désactivez d'abord l'économie d'énergie.

Comment régler la minuterie de démarrage ?

Appuyez sur le bouton On/Off de la télécommande, puis utilisez les boutons Up/Down pour définir le délai (de 0,5 à 24 heures). Validez avec Set/Cancel. Le climatiseur démarrera automatiquement à l'heure choisie.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (remplacez-les si nécessaire), assurez-vous qu'aucun obstacle ne bloque le capteur sur l'unité intérieure, et éloignez l'appareil des fortes sources lumineuses. La portée maximale est de 7 mètres.

Comment activer le mode Bonjour pour un sommeil confortable ?

Allumez le climatiseur, sélectionnez le mode Cool ou Heat, puis appuyez sur le bouton Good Sleep. Réglez la minuterie d'arrêt (30 min à 12 h) avec les boutons Up/Down et confirmez avec Set/Cancel. Le mode adapte la température et le flux d'air en trois étapes pour favoriser l'endormissement et le réveil.

La fonction Nettoyage Automatique s'active-t-elle quand l'appareil est éteint ?

Oui. Si vous appuyez sur le bouton Auto Clean alors que le climatiseur est éteint, il fonctionnera en mode nettoyage pendant 30 minutes avant de s'arrêter. Si l'appareil est allumé, le nettoyage s'effectue lors de l'extinction.

Pourquoi y a-t-il de l'eau qui s'écoule de l'unité extérieure ?

C'est normal en mode chauffage ou par forte humidité : de la condensation se forme sur l'échangeur et s'écoule par le tuyau d'évacuation. Assurez-vous que le tuyau n'est pas obstrué et que l'eau s'écoule correctement.

Comment utiliser le climatiseur sans télécommande ?

Appuyez sur l'interrupteur ON/OFF situé sur le côté droit de l'unité intérieure. L'appareil démarre automatiquement en mode adapté à la température ambiante (chauffage si <24°C, réfrigération si >24°C). Pour l'éteindre, appuyez à nouveau sur ce bouton.

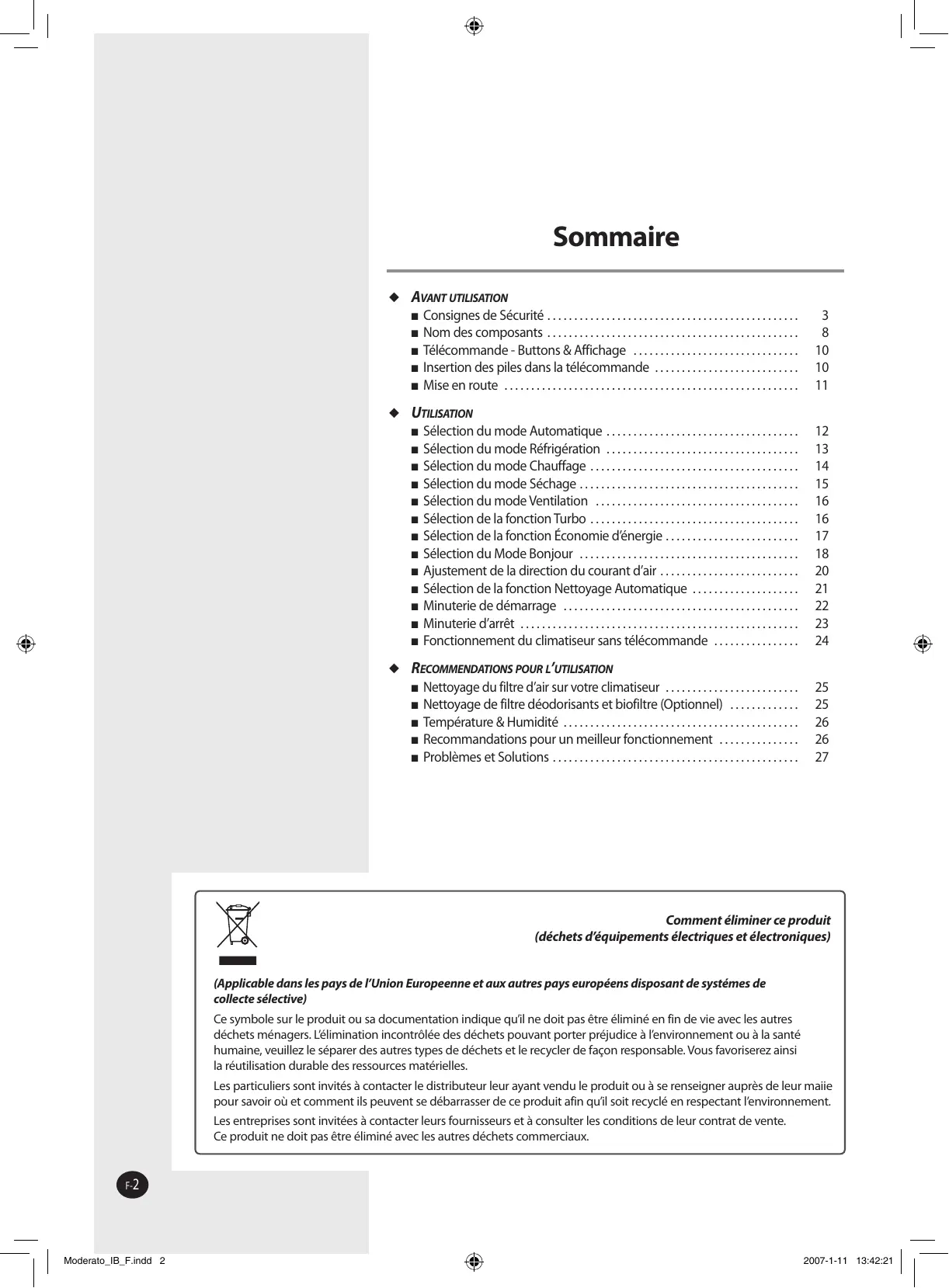

MODE D'EMPLOI AQ24MWBN SAMSUNG

Consignes de Sécurité 3
■ Nom des composants 8
■ Telecommande - Buttons & Affichage 10
■ Insertion des piles dans la télécommande 10
■ Mise en route 11

UTILISATION

■ Sélection du mode Automatique 12
■ Sélection du mode Rérégération 13
■ Sélection du mode Chauffage 14
■ Sélection du mode Séchage 15
■ Sélection du mode Ventilation 16
■ Sélection de la fonction Turbo 16
■ Sélection de la fonction Économie d'énergie 17
■ Sélection du Mode Bonjour 18
■Ajustement de la direction du courant d'air 20
■ Sélection de la fonction Nettoyage Automatique 21
■ Minuterie de démarrage 22
■ Minuterie d'arrêt 23
■ Fonctionnement du climatiseur sans telécommande 24

RECOMMENDATIONS POUR L'UTILISATION

Nettoyage du filtré d'air sur votre climatisationur 25
Nettoyage de filtré déodorisants et biofiltré (Optionnel) 25
■ Température & Humidité 26
■ Recommendations pour un meilleur fonctionnement 26
Problèmes et Solutions 27

Comment éliminer ce produit (déchets d'équipements électriques et Electroniques)

(Applicable dans les pays de l'Union Europeenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas etre elimine en fin de vie avec les autres déchets menagers. L'elimination incontrollee des déchets pouvant porter prejudice a I'environnement ou a la santheumaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favorisez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur maie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitees à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas été éliminé avec les autres déchets commerciaux.

Consignes de Sécurité

Les précautions de sécurité sont fournies afin de protégé la sécurité des utilisateurs et de prévenir des dommages des biens. Assurez-vous de dire les suivants et d'utiliser le climatiseur correctement.

• Gardez ce manuel d'installation et le mode d'emploi ensemble dans un endroit facile à les retrouver lorsque vous avez besoin de relire après avoir lu complètement.

AVERTISSEMENT

• Cela indique la possibilité de graves blessures ou de la mort.

ATTENTION

• Cela indique la possibilité de graves blessures ou d'endommagement à l'environnement lors de son dysfonctionnement.

LORS DE L'INSTALLATION

N'installez pas l'unité dans un endroit où il y a uneuite de gaz inflammable. Cela risque de provoquer une explosion.

Ne pas installer l'unité extérieure où il y a le risque de chute comme sur un haut mur externe ou l'extérieur de la terrace.

Ne mettez pas à la terre le tuyau d'eau, de gaz, le paratonnerre ou le téléphone. La mise à la terre défectueuse risque de provoquer le choc électrique.

Contactez le centre de service si le climatiseur est sous l'eau.

L'installation doit être effectuee par un installerateur ou un personnel qualifie lors d'installation de I'unité pour la première fois ou de sa réinstallation.

CONCERNANT L'ALIMENTATION

Ne pas tirer le cable electrique ou toucher la prise de courant avec les mains mouillées.

Ne pas plier le cable electrique par force ou le climatiseur pour éviter la panne.

Installéz l'interrupteur et le disjoncteur réservés au climatiseur.

Utilisez la source d'alimentation avec le câblage séparé réservé au climatiseur.

Utilisez le fusible du courant nominal.

Si la prise de courant est endommagée, faites-la replacer par le fabricant ou un mecanicien qualifié pour éviter le risque.

AVERTISSEMENT

PENDANT LE FONCTIONNEMENT

N'essayez pas de réparer, de déplacer, modifier ou réinstaller l'unité par vous même. Assurez-vous que ces installations doivent être effectuées par un personnel qualifié afin d'éviter un choc électrique ou un incendie.

Ne jamaisMETTEaucun obstacle en face de l'unité. Assurez-vous que l'unité est ventiléecorrectement tout le temps.Nepasmettre de vêtements ou d'autres matériels la dessus.

Ne jamais insérer rien entre les lames de sortie d'air car cela risque d'abimer le ventilateur et pourrait entrainer la blessure. Gardez les enfants loin de l'unité.

Lors d'utilisation d'une telecommande sans fil, la distance ne doit pas etre plus de 7 metres depuis le climatiseur. (Si possible)

Le fabricant ne saurait etreetenu responsable en cas d'endommagement resultantde modifications ou d'erreurs dans les connectionselectrique ou hydraulique.

En cas d'échec du respect de l'instructor d'installation ou d'utilisation de l'unité sous autres conditions que celles indiquées dans le tableau du manuel d'installation de l'unité 'Limits du fonctionnement', cela rendra nulle la garantie de l'unité immidiatement.

Ne jamais renverser toute sorte de liquide dans l'unité. Si cela se produit, débranche la prise de courant ou éteindre l'émetteur principal de l'unité puis contactez un centre de service autorisé.

Si vous n'utilise pas la télécommande sans fil pour une durée prolongée, enlevez les batteries si possible. (Si possible)

Ne pas raccorder le chauffage électrique au climatiseur ou le réparer par vous même.

Ne pasmettreaucun matériel pour que les enfants ne marchent pas au dessus.

AVERTISSEMENT

SE DEBARASSER DE L'UNITE

Avant de jeter le dispositif, il est nécessaire de-retirer les batteries et de les enlever suturement pour le recyclage.

Lorsque you avez besoin de you débarasser de l'unité, consultez votre marchand. Si les conduits sont enlevés incorrectement, le fluide frigorigène peut couler et entre en contact avec votre peu, ce qui risque de provoquer la blessure.

Cela pollue l'environnement de débloquer dans l'atmosphère.

Recyclez ou débarrasssez-vous du matériel d'emballage de ce produit dans le respect de l'environnement.

ATTENTION

LORS DE L'INSTALLATION

Installéz le climatiseur à l'abri du rayon solaire ou du chauffage, etURTout de l'eau.

Installez l'unité extérieure pour laisser soit l'air decharge correctement. Evitez un endroit qui risque de déranger votre voisin par les bruits.

Installez le tuyau d'évacuation pour que l'eau coule suturement et correctement.

ATTENTION

CONCERNANT L'ALIMENTATION

Débranchez le disjoncteur lorsque vous n'utilise pas le climatiseur pour une durée prolongée pour economiser l'énergie.

Contactez le centre de service ou le fabricant si vous pouze réparer le climatiseur.

Contactez le centre de service après avoir eteint le climatiseur s'il y a un bruit etrange ou une oedur brulante ou une fumee.

PENDANT LE FONCTIONNEMENT

Ne pas ouvrir la grille avant pendant le fonctionnement.

Ne pas utiliser le climatisationur longtemps dans une sale ou dans un endroit où il y a un bébé ou une personne âgée.

Evitez que l'air froid et chaud parviennent directement à desgens,aux animaux domestiques,ou a des plantes pour une durée prolongée.

Ne pas marcher sur le climatiseur ou placer un objet lourd au dessus.

Evitez que l'eau entre dans le climatiseur.

Ne pas boire d'eau du climatiseur.

ATTENTION

PENDANT LE FONCTIONNEMENT

Ne pas toucher les tuyaux relies au climatiseur.

Ne pas utiliser le climatiseur pour maintenir la machine, la nouriture, les animaux domestiques, les plantes ou les cosmétiques.

Ne pas infilger de chic excessif au climatiseur.

DIVERS

Assurez-vous que le filtré d'air n'est pas exposé au rayon solaire direct.

Eteigneze le climatiseur et si le ventilateur s'arrete de fonctionner, nettoyez le climatiseur.
Nettoyez le filtré d'air toutes les deux semaines.

Assuerz-vous d'insérer le filtré d'air.

L'appareil n'est pas fait pour l'utilisation de petits enfants ou des handicapappés sans surveillance: les petits enfants doivent être surveillés pour assurer quils ne jouent pas avec l'appareil.

Ne pas nettoyer le climatiseur en vaporisant de I'eau directement ou avec du benzene, du diluant ou de I'alcool.

Traitez le matériel d'emballage en conformite des exigences locales.

La puissance d'entrée et le courant d'entrée maximaux sont mesures s深加工 le standard IEC et la puissance d'entrée et le courant d'entrée sont mesures selon le standard ISO.

La surface de I'échangeur de chaleur est affuêtée, donc faites attention lors du nettoyage.

Tous les matériels servant à la fabrication et à l'emballage de l'unité doivent être appropriés à l'environnement et recyclables.

Le design et l'apparence différent un peu selon le modele.

Unité interieure

Unité extérieure

Sériés AQ09M**

Series AQ12M**

Unité extérieure

Series AQ18M**

Unité extérieure

Sériés AQ24M*

Télécommande - Buttons & Affichage

Insertion des piles dans la télécommande

Veuillez insérer/remplacer les piles ou les batteries lorsque:

Vous venez d'acheter le climatisationur
La télécommande ne fonctionne pas correctement

Note Utilizez deux piles AAA, LR03 1,5V.

N'utilisez pas de piles usées et ne mélangez pas des piles de qualités ou de marques différentes.
Les piles seront complètement déchargées au bout de 12 mois même si elles ne sont pas utilisées.

1 Retirez le couvercle du compartment à piles situé à l'arrière de la télécommande en le glissant avec le pouce.
2 Insérez deux piles dans le compartment en respectant les polarités indiquées par les symboles + et -.
3 Remettez le couvercle en le glissant avec le pouce dans le sens contraire à celui d'ouverture.

Mise en route

Le present Manuel de L'utilisateur vous fourni des informations précieuses concernant votre climatisationur.

Veuillez dire attentivement ce manuel avant d'utiliser le climatiseur.

Il vous guidera à nouveaux découvert les caractéristiques et les avantages de l'appareil.

Les descriptions de base sont presentées dans les pages 8 à 10.

Dans les pages qui suivent, vous découvert une série de procédures pas à pas correspondant à chaque fonction disponible.

Voici les symboles utilisés dans les illustrations de procédures:

APPUYEZ

POUSSEZ

MAINTENEZ APPUYE

Sélection du mode Automatique

Sélectionnez le mode Automatique si vous souhaitez réfrigerer ouCHAuffer automatiquement votre piece. Dans ce mode, vous avez la possibilité d'ajuster la température.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

Le climatiseur demarre en mode dernierement selectionné.

L'unité interieure émet un bip.

2 Appuyez sur le bouton de la télécommande jusqu'à ce que Auto s'affiche.

Résultat: L'unité interieure émet un bip à chaque fois que vous appuyez sur le bouton.

Le climatiseur fonctionne en mode Automatique.

En mode Automatique, la piece sera réfrigérée ou chauffée en fonction de la température sélectionnée.

Durant son fonctionnement, le climatiseur change son mode automatiquement entre Régirération et Chauffage en fonction de la température actuelle.

Note Voupsouspoucezchangerdemodea tout moment.

3 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.

La température que vous pouvez selectionner est de 16^ à 30^

Résultat: A chaque fois que vous appuyez sur le bouton

• La température est ajustée de 1^

• L'unité interieure émet un bip

La vitesse du ventilateur est automatiquement régée.

Sélection du mode Réfrigération

Selectionnez le mode Réfrigération si vous souhaitez réfrigerer votre piece. Vous pouvez ajuster la température et la vitesse du ventilateur pendant la réfrigération.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.
Le climatiseur démarre en modeernaientement selectionné.
L'unité interieure émet un bip.

2 Appuyez sur le bouton Mode de la télécommande jusqu'à ce que Cool s'affiche.

Résultat: L'unité interieure émet un bip à chaque fois que vous appuyez sur le bouton Mode.
Le climatiseur fonctionne en mode Refrigeration.

Note ous pouvez changer de mode à tout moment.

3 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.

La température que vous pouvez selectionner est de 16^ à 30^ .

Résultat: A chaque fois que vous appuyez sur le bouton : - La température est ajustée de 1^ - L'unité interieure émet un bip

Lorsque la température de la pierce est supérieure à celle sélectionnée, la réfrigération démarre.
Lorsque la température de la pierce atteint celle sélectionnée, la réfrigération s'arrête tandis que le ventilateur fonctionne toujours.

4 Pour selectionner la vitesse du ventilateur, appuyez sur le bouton Fan Speed jusqu'à ce que la valeur désirée s'affiche.

Auto(Automatique) Low(Faible) Medium(Moyen) High(Fort)

Résultat: A chaque fois que vous appuyez sur le bouton Fan Speed, l'unité interieure émet un bip.

5 En ce qui concerne le contrôle de direction du souffle d'air, reférez-vous à la page 20.

Sélection du mode Chauffage

Sélectionnez le mode Chauffage si vous souhaitez chauffer votre piece.
Vous pouvez ajuster la température et la vitesse du ventilateur pendant le chauffage.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.
Le climatiseur demarre en mode dernierement selectionné.
L'unité interieure émet un bip.

2 Appuyez sur le bouton de la télécommande jusqu'à ce que Heat s'affiche.

Résultat: L'unité interieure émet un bip à chaque fois que vous appuyez sur le bouton Mode.
Le climatiseur fonctionne en mode Chauffage.

Note Voupsouspoucezchangerdemodea tout moment.

3 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.

La température que vous pouvez seLECTIONner est de 16^ à 30^ .

Résultat: A chaque fois que vous appuyez sur le bouton : - La température est ajustée de 1^ - L'unité interieure émet un bip
Si la température de la salle atteint celle préréglée (température sélectionnée +5^ ), le climatiseur cesse le rechauffement, mais le ventilateur fonctionné toujours.
Le climatiseur met en marche le chauffage si la temperature de la pierce est inférieure à la temperature voulue (température sélectionnée +3°C).
4 Pour selectionner la vitesse du ventilateur, appuyez sur le bouton Fan Speed jusqu'à ce que la valeur désirée s'affiche.

Auto(Automatique) Low(Faible) Medium(Moyen) High(Fort)

Résultat: A chaque fois que vous appuyez sur le bouton Fan Speed l'unité interieure émet un bip.

Pendant les 3 à 5 premières minutes, le ventilateur peut ne pas fonctionner afin d'empêcher l'air froide de sortir l'unité interieure. Cela contribue àCHAuffer plus efficacement votre piece.

5 En ce qui concerne le contrôle de direction du souffle d'air, reférez-vous à la page 20.

Selectionnez le mode Sechage si vous souhaitez déshumidifier votre piece. Vous avez la possibilité d'ajuster la température dans ce mode.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

Le climatiseur démarre en modeernaientement selectionné.
L'unité interieure émet un bip.

2 Appuyez sur le bouton Mode de la télécommande jusqu'à ce que Dry s'affiche.

Résultat: L'unité interieure émet un bip à chaque fois que vous appuyez sur le bouton Mode

Le climatiseur fonctionne en mode Sechage.

Note Voupsouspoucezchangerdemodea tout moment.

3 Pour ajuster la températe, appuyez sur le bouton jusqu'à ce que la températe désirée s'affiche.

La température que vous pouvez seLECTIONner est de 18^ à 30^ .

Résultat: A chaque fois que vous appuyez sur le bouton : - La température est ajustée de 1^ - L'unité interieure émet un bip

La déshumidification démarre et la vitesse du ventilateur s'ajuste automatiquement.

4 En ce qui concerne le contrôle de direction du souffle d'air, reférez-vous à la page 20.

Sélection du mode Ventilation

Selectionnez le mode Ventilation si vous souhaitez aérer votre piece. Ce mode est utilisé pour rafraîchir votre piece et vous avec la possibilité d'ajuster la vitesse du ventilateur dans ce mode.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

Le climatiseur demarre en mode dernierement selectionné.
L'unité interieure émet un bip.

2 Appuyez sur le bouton Mode de la télécommande jusqu'à ce que Fan s'affiche.

Résultat: L'unité interieure émet un bip à chaque fois que vous appuyez sur le bouton Mode.

Le climatisation fonctionne en mode Ventilation.
La température s'ajuste automatiquement.

Note Vos pouvez changer de mode à tout moment.

3 Pour selectionner la vitesse du ventilateur, appuyez sur le bouton Fan Speed jusqu'à ce que la valeur désirée s'affiche.

Low(Faible) Medium(Moyen) High(Fort)

Résultat: A chaque fois que vous appuyez sur le bouton Fan Speed, l'unité interieure émet un bip.

4 En ce qui concerne le contrôle de direction duSouffle d'air, referez-vous à la page 20.

Sélection de la fonction Turbo

Selectionnez la fonction Turbo si vous souhaitez réfrigerer ouCHAuffer votre piece le plus rapidement possible. Le climatiseur returne en mode précédent au bout de 30 minutes de fonctionnement à sa capacité maximale.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

Le climatiseur demarre en mode dernierement selectionné.
L'unité interieure émet un bip.

2 Appuyez sur le bouton

Résultat: La température et les paramètres du ventilateur s'ajustent automatiquement.

Le climatiseur réfrigère ou chauffe la piece le plus rapidement possible.
Au bout de 30 minutes, le climatiseur returne en mode precedent.
Vous pouvez selectionner la fonction Turbo en mode Automatique, Refrigeration ou Chauffage. Si vous selectionnez cette fonction en mode Sechage ou Ventilation, le climatiseur bascule en mode Automatique.

3 Pour arrêter la fonction Turbo sans attendre le délambda de 30 minutes, appuyez de nouveau sur le bouton.

Résultat: Le climateur rétablit automatiquement les paramètres précédents.

4 En ce qui concerne le contrôle de direction du souffle d'air, referez-vous à la page 20.

Sélection de la fonction Économie d'énergie

Sélectionnez la fonction Économie d'énergie si vous souhaitez économique

I'energie pendant la réfrigération.

La zone de température diminue pour executer cette fonction.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

Le climatiseur demarre en mode dernierement selectionné.
L'unité interieure émet un bip.

2 Appuyez sur le bouton

Résultat: L'unité interieure émet un bip.

Le climatiseur demarre en mode Economie d'énergie.
Les pales extérieures du climatiseur s'orientent verticalement.
L'indicateur de la direction du courant d'air s'affiche automatiquement.
Pour arrêté le mode Économie d'énergie, appuyez de nouveau sur le bouton

Note : Vouys pouvez selectionner le mode Economie d'énergie uniquement en mode Refrigeration.

3 Pour ajuster la température, appuyez sur le bouton ♀ ♀ ♀ jusqu'à ce que la température désirée s'affiche. La température que vous pouvez selectionner est de 26°C à 30°C.

Note Si vous voulez sélectionner une température inférieure à 26^ , annulez d'abord la fonction d'économie d'énergie.

4 Pour selectionner la vitesse du ventilateur, appuyez sur le bouton Fan Speed jusqu'à ce que la valeur désirée s'affiche.

Auto(Automatique) Low(Faible) Medium(Moyen) High(Fort)

Résultat: A chaque fois que vous appuyez sur le bouton Fan Speed, l'unité interieure émet un bip.

5 En ce qui concerne le contrôle de direction du souffle d'air, referez-vous à la page 20.

Le mode Bonjour aide les utilisateurs à bien s'endormir quand ils se couchent qu'ils aient trop chaud pour dormir ou s'ils soient réveillés par le froid.

Le mode Bonjour ne peut être sélectionné que le climatiseur est allumé ou dans le mode de refroidissement/de chauffage.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

Le climatiseur demarre en mode dernierement selectionné.
L'unité interieure émet un bip.

2 Appuyez sur le bouton Mode afin de selectionner le mode de Cool ou de Heat.

Résultat: L'unité interieure émet un bip à chaque fois que vous appuyez sur le bouton Mode.

Le climatiseur tourne dans le mode de refroidissement ou de chauffage.

3 Appuyez sur le bouton Good

Résultat: L'indicateur de la minuterie s'affiche.
La minuterie d'arrêt clignote sur la télécommande.

4 Pour régler la minuterie d'arrêt de l'appareil, appuyez sur les boutons Up Down
une fois ou plus jusqu'à ce que l'heure désirée s'affiche.

Résultat: Le Mode Bonjour s'arrête automatique l'heure de fonctionnement n'est pas ré

Vous pouvez régler la minuterie d'arrêt de l'appareil en appuyant sur les boutons (Up) Down pour éteindre le mode Bonjour automatiquement au temps désigné de 30 minutes à 12 heures.
A chaque appui sur les boutons , le temps augmente de 30 minutes à 1 heures. Le mode Bonjour s'arrête au temps d'arrêt fixé.

5 Appuyez sur le bouton SetCancel

Résultat: Le temps restant s'affiche.

Note Si vous selectionné le mode Bonjour ou ajustez le temps supplémentaire pour le mode Bonjour, vous doivent appuyer sur le bouton Set/Cancel dans 10 secondes. Si vous n'appuyez pas sur le bouton Set/Cancel dans 10 secondes, le mode Bonjour sera annulé automatiquement.

6 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.

La température que vous pouvez selectionner est de 16^ à 30^ .

Résultat: A chaque fois que vous appuyez sur le bouton

• La température est ajustée de 1^
  -L'unité interieure émet un bip

Dans le mode de refroidissement

Le mode Bonjour maintain le température de peu à la(Meilleure pendant 3étapes telles que l'été s'endormir l'été bon sommeil et l'été se réveiller.

① Etape s'endormir :

Dans cette étape, la chambre se rafraîchit vite. Avec l'apport intermittent d'air frais, vous pourrez vite vous endormir dans une ambiance comfortable.

② Etape Bon Sommeil :

Cette étape aide les utilisateurs à dormir profondement et à maintainir la peau saine en réglant la température variable et le courant d'air insensible.

③ Etape se réveiller:

Cette étape favorise l'apport intermittent d'air frais dans la chambre afin d'augmenter la température du corps humain pour un réveil rafraichissant.

La température recommendée est régée entre 25^ et 27^, et 26^ est la température la plus ideale pour un sommeil comfortable.
- Les hélices du courant d'air (oscillation à gauche et à droite) et la vitesse du ventilateur sont contrôlées automatiquement selon les trois étapes ci-dessus dans le mode Bonjour.
Reglez la minuterie d'arrêt de l'appareil à plus de 5 heures. Vous vous sentirez déranged si le mode Bonjour est régé à une durée trop courte ou trop longue parce que la minuterie d'appareil de base est régée à 8 heures.
Si le mode Bonjour est reglé à moins de 4 heures, le fonctionnement s'arrête après la durée réglée.

Si le mode Bonjour est reglé à plus de 5 heures, il fonctionnera selon l'étape se réveiller pour la première 1 heures avant de s'arrêter.

Dans le mode de chauffage

La température baisse de 1^ chaque heures. Avec une baisse de 2^ la température est maintainue.
Vous pouvez régler des hélices du courant d'air (Oscillation à gauche et à droite) et la vitesse du ventilateur séparément.

Ajustement de la direction du courant d'air

Ajustez la direction du courant d'air afin de circuler l'air selon des besoin variés. En ajustant la direction du courant d'air, l'efficacité du climatiseur peut se renforcer.

Ajustement vertical de la direction du courant d'air

Vous pouvez ajuster verticalément la direction du souffle d'air. Les pales extérieures du climatiseur s'orientement vers le haut ou vers le bas afin d'optimiser de réfrigération.

1 Appuyez sur le bouton 等= jusqu'à ce que vous obtieniez la directiondésirée. Résultat: L'orientation verticale des pales est modifiée.
2 Pour orienter les pales vers le haut ou vers les bas, appuyez sur le bouton pendant le fonctionnement.
3 Pour annuler l'orientation verticale des pales, appuyez de nouveau sur le bouton = .

Note	Lorsque vous...	Alors les lames...
	arrêtez le climatisationur	les pales se fermentantcomplètement.
	le remettez en marche	les pales se remettent surleur position initiale.

Ajustement horizontal de la direction du courant d'air

Yououpouezajusterhorizontallamdirction du souffle d'airaveclesmains. Lespetitespaleinterieuresduclimatiseurdirigentl'airversla directiondésirée.

1 Ajustez les pales interieures du climatiseur en les poussant vers la gauche ou vers la droite.

Assurez-vous de ne pas toucher les hélices interieures pendant le fonctionnement. Cela risque de provoquer une blessure sur vos doigs.

Sélection de la fonction Nettoyage Automatique

Selectionnez la fonction Nettoyage Automatique pour stérisier le climatiseur ou pour supprimer la moisissure. Cette fonction est disponible même lorsque le climatiseur est étant.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

Le climatiseur démarre en modeernaientement selectionné.
L'unité interieure émet un bip.

2 Appuyez sur le bouton

Résultat: L'indicateur de l'unité interieure s'allume et la fonction Nettoyage Automatique est selectionnée.

Lorsque vous éteignez le climatiseur, il exécute la fonction Nettoyage Automatique pendant 30 minutes avant de s'éteindre.
Si vous appuyez sur le bouton pendant que le climatiseur est eteint, la climatiseur execute la fonction Nettoyage Automatique pendant 30 minutes.

Lorsque le climatiseur est
Durée de

mis…	Mode	fonctionnement
On	Automatique,Réfrigération, Séchage	30 minutes
	Chauffage, Ventilation	15 minutes
Off		30 minutes

Note L'indicateur de Nettoyage Automatique s'affiche uniquement sur l'unité interieure.

3 Appuyez de nouveau sur le bouton si vous poulez arrêté la fonction Nettoyage Automatique avant la fin de la durée fixe de 30 minutes.

Télécommande

Panneau de commande

Minuterie de démarrage

Vous pouvez selectionner la minuterie de demarrage afin que le climatiseur démarre automatiquement à une heures désignée. Les valeurs selectionnables sont de 30 minutes à 24 heures.

1 Presione el boton On
2 Appuyez sur le bouton Up ou le bouton Down soushaite s'affiche afin de regler la minutesie de marche. Vous pouvez regler le temps entre 0,5 heures et 24 heures.
3 Appuyez sur le bouton / C a n c e l & p o u r confirmer la selection.

Résultat: Le temps restant s'affiche.

Lindicateur de temps arete de clignoter.
L'affichage du mode selectionné et de la température disparaissent au bout de 10 secondes.
Le climatiseur démarre automatiquement à l'heure désignée et l'indicateur de minuteure de démarrage disparait.

4 Pour une selection préalable du mode, appuyez sur le bouton Mode jusqu'à ce que le mode désiré s'affiche.

Résultat: Le climatisation fonctionne en mode sélectionné lors de son démarrage.

Note

La fonction la plus récemment utilisée est réglée entre les minutesies de marche et d'arrêt de manière à allumer et êtreindre le climatiseur et le mode Bonjour.

Pour annuler la minuterie de démarrage

1 Pour annuler la minuterie de démarrage, appuyez sur le bouton Set/Cancel

Note

Lorsque vous appuyez sur le bouton Set/Cancel, la minuterie de démarrage et la minuterie d'arrêt s'annulent toutes les deux.

Vous pouvez selectionner la minuterie d'arrêt afin que le climatiseur s'éteigne automatiquement à une heures désignée.

Les valeurs selectionnables sont de 30 minutes à 24 heures.

1 Presione boton 口 口 口 口 口 口 口 口 口 口 口 口 口 -
2 Appuyez sur le bouton Up ou le bouton Down soushaite s'affiche afin de regler la minuterie d'arrêt.

You pouvez regler le temps entre 0,5 heures et 24 heures.

3 Appuyez sur le bouton Set/Cancel pour confirmer la selection.

Résultat: Le temps restant s'affiche.

Lindicateur de temps aéré de clignoter.
Le climatiseur s'eteint automatiquement à l'heure désignée et l'indicateur de minuterie d'arrêt disparait.

Example

Si vous souhaitez allumer le climatiseur dans 2 heures et le faire tournier pour 2 heures pendant son inactivité:

1. Appuyez sur le bouton 。
2. Appuyez sur le bouton Up ou le bouton Down 2,0Hr's'affiche.
3. Appuyez sur le bouton Set/Cancel
4. Appuyez sur le bouton
5. Appuyez sur le bouton ou le bouton jusqu'à ce que '4,0Hr's'affiche.
6. Appuyez sur le bouton Set/Cancel

Note

Si vous souhaitez allumer et éteindre le climatiseur automatiquement à l'heure désignée à l'aide de la miniterie de marche/d'arrêt pendant le fonctionnement, vous devriez régler la miniterie de marche à une durée plus longue que la miniterie d'arrêt.

ATTENTION

Assurez - vous que le climatiseur ne continuera pas à tourner après que le réglage de la minuteserie de marche est confirmé.

Note

Vous pouvez vérifier ou modifier le mode et/ou la température en appuyant sur le bouton ou après le réglage de la minutes d'arrêt.

La fonction la plus récemment utilisée est régée entre les minutes de marche et d'arrêt de manière à allumer et êtreindre le climatiseur et le mode Bonjour.
Si vous souhaitez étéindre le climatiseur puis le rallumer automatiquement à l'houre désignée à l'aide de la minuterie de marché/d'arrêt pendant son inactivité, vous devriez régler la minuterie d'arrêt à une durée plus longue que la minuterie de marche.

Pour annuler la minuterie d'arrêt

1 Pour annuler la minuterie d'arrêt, appuyez sur le bouton Set/Cancel

Note

Lorsque you appuyez sur le bouton Set/Cancel, la minuterie de démarrage et la minuterie d'arrêt s'annulent toutes les deux.

Fonctionnement du climatiseur sans télécommande

Power

Vous pouvez contrôleur votre climatisationur directement, sans telécommande.

1 Pourmettreleclimatisseureen marche,appuyezsur l'interrupteurON/OFF sur le cote droitde l'unité intérieure.

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

L'unité interieure émet un bip.
Le climatiseur demarre en mode approprié selon la température de la pierce. Au cours de son fonctionnement, le climatiseur change automatiquement son mode de fonctionnement entre Réfrigération et Chauffage en fonction de la température actuelle.

Température de la pièce

Inférieure à 24^

Supérieure à 24^

Mode de fonctionnement

Chauffage

Réfrigération

2 Pour eteindre le climatiseur, appuyez de nouveau sur le bouton de On/Off.

Note

La télécommande est utilisable de façon habituelle, même si le climatiseur a eté mis en marche via l'interrupteur ON/OFF.

Nettoyage du filtré d'air sur votre climatisationur

Afin d'assurer un meilleur fonctionnement de votre climatisation, vous doivent le nettoyer toutes les 2 semaines pour enlever les poussières accumulées sur les filtres à air.

ATTENTION

N'oubliez pas d'éteindre l'interrupteur de circuit avant de procédé à un nettoyage du climatiseur.

1 Ouvrez la grille avant en tirant sur les onglets situés en bas à droite et à gauche de l'unité interieure.
2 Retirez la grille avant en la tirant vers l'avant.
3 Prenez l'extrémité du filtré à air situé en bas de la grille avant et retirez-le en le tirant.
4 Enlevez toutes les poussières accumulées sur le filtré à air à l'aide d'un aspirateur ou d'une brousse.
5 Lorsque le nettoyage est terminé, insérez la partie supérieure du filtre dans sa fente et fixez-le sur cinq onglets de la grille.
6 Nettoyez la grille avant avec un chiffon imbibé d'un détergent doux (NE JAMAIS utiliser le benzène, les solvants ou d'autre produits chimiques).
7 Réassemblez le filtré à air et la graille avant.

Note

En cas de non utilisation prolongée du climatiseur, faites le fonctionner en mode Ventilation pendant 3 à 4 heures afin de faire secher l'intérieur du climatiseur.

Nettoyage de filtré déodorisants et biofiltre (Optionnel)

Pour enlever les particules de poussière minutieuses et les odeurs, un désodorisant et les filtre Biofiltre sont installés dans le climatiseur. Il faut nettoyer les filtre tous les trois mois.

1 Ouvrez la grille avant supérieure en tirant les tablettes situées en bas à droite et à gauche de la grille.
2 Retirez les filtrés désodorisants et Biofiltre.
3 Lavez les filtre avec de I'eau propre, puis les secher légèrement.
4 Insérez les filtrés dans la position originale.
5 Fermez la grille avant.

En vérifier les tableaux suivants, vous pouvez utiliser plus efficacement votre climatiseur.

Si le climatiseur est utilisé à …	Alors…
Haute température	Le climatiseur peut arrêter son fonctionnement en raison de protections.
Basse température	Il peut y avoir une fuite d'eau ou des disfonctionnements en cas de gel de l'échangeur.
Humidité élevé	L'eau peut se condenser et s'écouler de la surface de l'unité intérieure en cas de non utilisation prolongée du climatiseur.
Fonction	Température extérieure	Température intérieure
Chauffage	0°C à 24°C approx.	Inférieure ou égale à 27°C
Réfrigération	21°C à 43°C approx.	16°C à 32°C approx.
Déshumidification	18°C à 43°C approx.	16°C à 32°C approx.

• Si la température extérieure est inférieure ou égale à 0^ , la capacité de chauffage diminue jusqu'à 70 à 80% selon les conditions de fonctionnement.
  Si vous utilisez le climatiseur à une température supérieure à 32^ (température interieure), la capacité de réfrigération diminue.

Recommendations pour un meilleur fonctionnement

Veuillez suivre les recommendations suivantes lors de l'utilisation de votre climatiseur:

Sujet	Recommendations
Capacité de chauffage	La pompè à chaleur intégrée dans le climatiseur aspire l'air chaud de l'extérieur pour l'apporter vers l'intérieur. Lorsque la température extérieure baisse, le climatiseur chauffe moins bien. Si vous trouvez que la pièce n'est pas suffisamment chaude, utilisez un apparéil de chauffage supplémentaire.
Circulation d'air chaud	Le climatiseur fait circuler l'air chaud pour chauffer votre pièce. Chauffer une pièce entière nécessitant un certain temps, veuillez démarrer le climatiseur à l'avance.
Givre	Lorsque vous sélectionnez le mode Chauffage, le givre peut se former sur l'unité intérieure dû à la base température et à l'humidité elevée.Dans ce cas:► Le chauffage s'accête.L'opération de dégivrage se fait automatiquement pendant environ 7 minutes.Au bout de 7 minutes, le chauffage redémarre normalement.
interieures et exterieures	Si les températures interieures et exterieures sont élevées toutes les deux lorsque vous sélectionnez le mode Chauffage, le ventilateur et le compresseur de l'unité extérieure peuvent s'accêter de temps en temps.C'est un phénomène normal; Veuillez patienter jusqu'à ce que le climatiseur redémarre.
Echec à l'alimentation	Lorsqu'un échéç à l'alimentation survient en cours de fonctionnement du climatiseur, celui-ci s'éteint. Quand le courant revient, le climatiseur redémarre automatiquement.
Mécanisme de protection	Si le climatiseur est démarré tout de suite après son branchement ou son arrêt, il faut 3 minutes pour assurer son fonctionnement normal.

Avant de contacter le centre de service après-vente, executez des simples vérifications suivantes. Elles peuvent économiser leur temps et frais d'elles inutil.

Problème	Explication/Solution
Le climatiseur ne fonctionne pas du tout.	◆ Vérifiez si l'appareil est allumé et faites le fonctionner à nouveau. ◆ Vérifiez si le disjoncteur est étant. ◆ Vérifiez si Off Timer est mis.
La température n'est pas ajustée.	◆ Vérifiez si le mode Fan(Ventilation) est sélectionné.
Le climatiseur ne fonctionne pas dans le mode de réchauffement.	◆ Vérifiez si le climatiseur est un modele qui ne supporte que le refroidissement. ◆ Vérifiez si la télécommande est un modele qui ne supporte que le refroidissement.
L'air frais(chaud) ne sort pas du climatiseur.	◆ Vérifiez si la temperature régée est plus haute(basse) que la température actuelle. ◆ Vérifiez si vous avez sélectionné le mode ventilation. Sélectionnez le mode Refroidissement, Chauffage, Auto ou Sec. ◆ Vérifiez si le filtré d'air est bloqué par des saletés. Nettoyez le filtré d'air régulierement. ◆ Vérifiez s'il y a une couverture sur l'unité extérieure ou un obstacle. Enlevez la couverture ou l'obstacle. ◆ Vérifiez si vous avez installé le climatiseur sous le rayon du soleil direct. ◆ Il est possible que la fenêtre ou la porte soit ouverte. ◆ Vérifiez si vous avez juste étient le climatiseur. Cela prend environ trois minutes pour refroidir ou réchauffer la salle. ◆ Vérifiez si le serpentin de refrigeration est trop long.
La vitesse de ventilateur n'est pas ajustée.	◆ En mode Auto ou Sec, la vitesse de ventilateur est sélectionnée automatiquement.
La télécommande ne fonctionne pas.	◆ Vérifiez si la batterie est décharge. Remplacez la batterie. ◆ Vérifiez si le capteur de la télécommande est bloqué. ◆ Vérifiez si le climatiseur est placé après d'une forte lumière.
La minuterie n'est pas réglée.	◆ Vérifiez si vous avez appuyé sur le®bouton après avoir sélectionné l'heure.
Une oedur se diffuse dans la sallependant l'opération	◆ Vérifiez si vous utilisez le climatiseur dans une zone de fumée ou à un endroit où il y a une odeur. Aéréz la salle ou sélectionnez le mode Ventilation pour 1 à 2 heures.
L'indicateur de l'unité interieure clignote.	◆ Appuyez sur le®bouton pour allumer le climatiseur à nouveau. Eteignez le disjoncteur et rallumez-le.
Le climatiseur émet un son étrange.	◆ Il peut y avoir du bruit lorsque l'écoulement du gaz frigorigène change en fonction de l'utilisation du climatiseur. ◆ Si vous appuyez sur le®bouton, vous entendrez peut-être un bruit provenant de la lame de flux d'air détecté par le climatiseur.
L'eau tombe depuis la partie de raccordement de l'unité extérieure.	◆ L'eau peut se former à cause de la différence de la température.
