MODE D'EMPLOI TC15213 - 933 014 076 ELECTROLUX

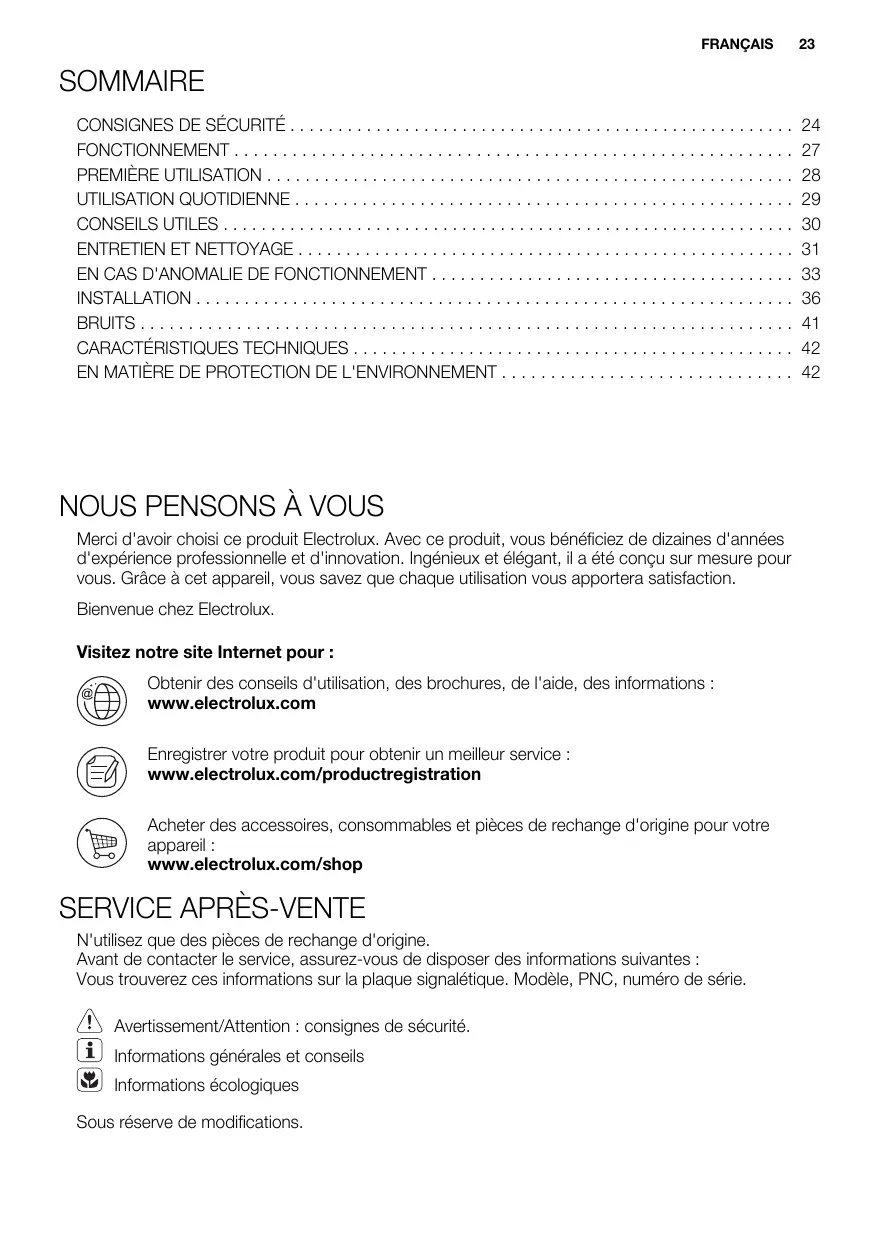

SOMMAIRE CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PREMIÈRE UTILISATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BRUITS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CARACTÉRISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

NOUS PENSONS À VOUS Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux. Visitez notre site Internet pour : Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

SERVICE APRÈS-VENTE N'utilisez que des pièces de rechange d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série. Avertissement/Attention : consignes de sécurité. Informations générales et conseils Informations écologiques Sous réserve de modifications.

24 27 28 29 30 31 33 36 41 42 42

24 www.electrolux.com

CONSIGNES DE SÉCURITÉ Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité. Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

SÉCURITÉ DES ENFANTS ET DES PERSONNES VULNÉRABLES • Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appareil. • Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier. • Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur. • Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer

dans l'appareil et de mettre ainsi leur vie en danger.

CONSIGNES GÉNÉRALES DE SÉCURITÉ AVERTISSEMENT Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou la structure intégrée, ne soient pas obstrués. • Les appareils sont destinés uniquement à la conservation des aliments et/ou des boissons dans le cadre d’un usage domestique normal, tel que celui décrit dans la présente notice. • N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre système artificiel pour accélérer le processus de dégivrage. • Ne faites pas fonctionner d'appareils électriques (comme des sorbetières électriques, ...) à l'intérieur des appareils de réfrigération à moins que cette utilisation n'ait reçu l'agrément du fabricant. • N'endommagez pas le circuit frigorifique. • Le circuit frigorifique de l’appareil contient de l’isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l’environnement mais qui est néanmoins inflammable. Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit frigorifique n'est endommagée. Si le circuit frigorifique est endommagé : – évitez les flammes vives et toute autre source d'allumage – aérez soigneusement la pièce où se trouve l'appareil • Ne modifiez pas les spécifications de l'appareil. Si le câble d'alimentation est endommagé, il peut causer un court circuit, un incendie et/ou une électrocution.

FRANÇAIS AVERTISSEMENT Les éventuelles réparations ou interventions sur votre appareil, ainsi que le remplacement du câble d'alimentation, ne doivent être effectuées que par un professionnel qualifié. 1.

Ne branchez pas le cordon d'alimentation à une rallonge. 2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant écrasée ou endommagée peut s'échauffer et causer un incendie. 3. Vérifiez que la prise murale de l'appareil est accessible. 4. Ne débranchez pas l'appareil en tirant sur le câble. 5. Si la prise murale n'est pas bien fixée, n'introduisez pas de prise dedans. Risque d'électrocution ou d'incendie. 6. N'utilisez pas l'appareil sans le diffuseur de l'ampoule (si présent) de l'éclairage intérieur. Cet appareil est lourd. Faite attention lors de son déplacement. Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés (risque de brûlure et d'arrachement de la peau). Évitez une exposition prolongée de l'appareil aux rayons solaires. Les ampoules (si présentes) utilisées dans cet appareil sont des ampoules spécifiques uniquement destinées à être utilisées sur des appareils ménagers. Elles ne sont pas du tout adaptées à un éclairage quelconque d'une habitation.

UTILISATION QUOTIDIENNE • Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil • Ne stockez pas de gaz et de liquides inflammables dans l'appareil (risque d'explosion). • Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l’appareil Consultez les instructions respectives

ENTRETIEN ET NETTOYAGE • Avant toute opération de nettoyage, mettez l'appareil à l'arrêt et débranchezle électriquement. • N'utilisez pas d'objets métalliques pour nettoyer l'appareil. • Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartiment réfrigérateur Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l’appareil

INSTALLATION Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice. • Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage. • Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé. • Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation). • Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure). • Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses). • Assurez-vous que la prise murale reste accessible après l'installation de l'appareil. • Branchez à l'alimentation en eau potable uniquement. (Si un branchement sur le réseau d'eau est prévu.)

MAINTENANCE • Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un électricien qualifié ou une personne compétente.

26 www.electrolux.com

• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pièces d'origine.

PROTECTION DE L'ENVIRONNEMENT Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbosont recyclables. le 1

3 1 Compartiment à beurre 2 Balconnet de porte 3 Clayette porte-bouteilles 4 Plaque signalétique (à l'intérieur) 5 Bac à légumes 6 Clayettes en verre 7 Thermostat/Éclairage

FRANÇAIS FONCTIONNEMENT MISE EN FONCTIONNEMENT Branchez l'appareil sur une prise murale. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne.

MISE À L'ARRÊT Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "O".

RÉGLAGE DE LA TEMPÉRATURE La température est réglée automatiquement. Pour faire fonctionner l'appareil, procédez comme suit : • tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum. • tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum. Une position moyenne est la plus indiquée. Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs : • la température ambiante • la fréquence d'ouverture de la porte • la quantité de denrées stockées • l'emplacement de l'appareil. Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

28 www.electrolux.com

PREMIÈRE UTILISATION NETTOYAGE INTÉRIEUR Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement. N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition.

UTILISATION QUOTIDIENNE CLAYETTES AMOVIBLES Plusieurs glissières ont été installées sur les parois du réfrigérateur pour vous permettre de placer les clayettes comme vous le souhaitez.

METTEZ EN PLACE LES BALCONNETS DE LA PORTE. En fonction de la taille des emballages des aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs. Pour les ajuster, procédez comme suit : tirez progressivement sur le balconnet dans le sens des flèches pour le dégager, puis repositionnez-le selon vos besoins.

30 www.electrolux.com

CONSEILS UTILES BRUITS DE FONCTIONNEMENT NORMAUX CONSEILS POUR LA RÉFRIGÉRATION

• Le liquide de refroidissement qui passe dans le circuit d'évaporation peut produire un bruit de gargouillis ou de bouillonnement. Ce phénomène est normal. • Le compresseur peut produire un ronronnement aigu ou un bruit de pulsation. Ce phénomène est normal. • La dilatation thermique peut provoquer un soudain, léger bruit de craquement. C'est un phénomène normal et sans gravité. Ce phénomène est normal. • Un léger claquement se produit lors de la mise en fonctionnement/à l'arrêt du compresseur. Ce phénomène est normal.

Conseils utiles : Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes. La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette. Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s). Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppezles soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible. Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles. Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.

CONSEILS POUR L'ÉCONOMIE D'ÉNERGIE • N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire. • Si la température ambiante est élevée, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de façon à obtenir des périodes d'arrêt du compresseur et ainsi permettre un dégivrage automatique, d'où des économies d'énergie.

CONSEILS POUR LA RÉFRIGÉRATION DE DENRÉES FRAÎCHES Pour obtenir les meilleures performances possibles : • N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur. • Couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques. • Placez les aliments pour que l'air puisse circuler librement autour.

ENTRETIEN ET NETTOYAGE ATTENTION débrancher l'appareil avant toute opération d'entretien. Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

NETTOYAGE PÉRIODIQUE Cet appareil doit être nettoyé régulièrement : • Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse. • Vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets. • Rincez et séchez soigneusement.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie. Attention à ne pas endommager le système de réfrigération. De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil. Après le nettoyage, rebranchez l'appareil.

Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

DÉGIVRAGE DU RÉFRIGÉRATEUR En fonctionnement normal, le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque fois que le compresseur s'arrête. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore. Il est important de nettoyer régulièrement l'orifice d'écoulement de la goulotte d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler à l'intérieur de l'appareil. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le bâtonnet spécial se trouvant déjà dans l'orifice.

32 www.electrolux.com

EN CAS D'ABSENCE PROLONGÉE OU DE NONUTILISATION Prenez les précautions suivantes : 1. débranchez l'appareil 2. retirez tous les aliments 3. dégivrez et nettoyez l'appareil et tous les accessoires 4. laissez la porte/les portes ouverte(s) pour prévenir la formation d'odeurs désagréables. Si, toutefois, vous n'avez pas la possibilité de débrancher et de vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.

EN CAS D'ANOMALIE DE FONCTIONNEMENT AVERTISSEMENT Avant d'intervenir sur l'appareil, débranchez-le. La résolution des problèmes non mentionnés dans la présente notice, doit être exclusivement confiée à un électricien qualifié ou à une personne compétente.

Certains bruits pendant le fonctionnement (compresseur, circuit de réfrigérant) sont normaux.

L'appareil est bruyant.

L'appareil n'est pas stable.

Vérifiez la stabilité (les quatre pieds doivent être en contact avec le sol).

L'appareil ne foncL'appareil est à l'arrêt. tionne pas. L'ampoule ne fonctionne pas.

Mettez l'appareil sous tension.

La fiche n'est pas correcte- Branchez correctement la fiment branchée dans la pri- che dans la prise de couse de courant. rant.

L'ampoule ne fonctionne pas.

Le compresseur fonctionne en permanence.

De l'eau s'écoule sur la plaque arrière du réfrigérateur.

Le courant n'arrive pas à l'appareil. La prise de courant n'est pas alimentée.

Branchez un autre appareil électrique dans la prise de courant. Faites appel à un électricien qualifié.

L'ampoule est en mode veille.

Fermez puis ouvrez la porte.

L'ampoule est défectueuse.

Reportez-vous au chapitre « Remplacement de l'ampoule ».

La température n'est pas réglée correctement.

Modifiez la position du thermostat pour obtenir moins de froid.

La porte n'est pas correctement fermée.

Reportez-vous au paragraphe « Fermeture de la porte ».

La porte a été ouverte trop souvent.

Ne laissez pas la porte ouverte plus longtemps que nécessaire.

La température du produit est trop élevée.

Laissez le produit revenir à température ambiante avant de le placer dans l'appareil.

La température ambiante est trop élevée.

Réduisez la température ambiante.

Pendant le dégivrage automatique, le givre fond sur l'évaporateur.

Ce phénomène est normal.

34 www.electrolux.com

De l'eau s'écoule dans le réfrigérateur.

L'orifice d'évacuation de l'eau est obstrué.

Des denrées empêchent l'eau de s'écouler dans le réservoir d'eau.

Assurez-vous que les produits ne touchent pas l'évaporateur.

De l'eau coule sur le sol.

L'eau de dégivrage ne s'écoule pas dans le plateau d'évaporation situé au-dessus du compresseur.

Fixez le tuyau de sortie de l'eau au plateau d'évaporation.

La température à l'intérieur de l'appareil est trop basse.

Le thermostat n'est pas correctement réglé.

Modifiez la position du thermostat pour obtenir moins de froid.

La température à l'intérieur de l'appareil est trop élevée.

Le thermostat n'est pas correctement réglé.

Modifiez la position du thermostat pour obtenir plus de froid.

La porte n'est pas correctement fermé.

Reportez-vous au paragraphe « Fermeture de la porte ».

La température du produit est trop élevée.

Laissez le produit revenir à température ambiante avant de le placer dans l'appareil.

Trop de produits sont conservés en même temps.

Conservez moins de produits en même temps.

La température du L'air froid ne circule pas compartiment réfridans l'appareil. gérateur est trop élevée.

Assurez-vous que l'air froid circule dans l'appareil.

REMPLACEMENT DE L'AMPOULE D'ÉCLAIRAGE 1. 2. 3. 4.

Débranchez l'appareil de la prise secteur. Retirez la vis du diffuseur. Retirez le diffuseur (voir l'illustration). Remplacez l'ampoule défectueuse par une ampoule neuve de puissance identique, spécifiquement conçue pour les appareils électroménagers. (La puissance maximale est indiquée sur le diffuseur.) Installez le diffuseur de l'ampoule. Serrez la vis du diffuseur. Branchez l'appareil sur le secteur. Ouvrez la porte. Vérifiez que l'ampoule s'allume.

FRANÇAIS FERMETURE DE LA PORTE 1. 2. 3.

Nettoyez les joints de la porte. Si nécessaire, ajustez la porte. Reportez-vous au chapitre « Installation ». Si nécessaire, remplacez les joints de porte défectueux. Contactez votre service après-vente.

36 www.electrolux.com

INSTALLATION AVERTISSEMENT Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les "Consignes de sécurité" avant d'installer l'appareil.

EMPLACEMENT Pour le bon fonctionnement de l'appareil, il est impératif de respecter les températures ambiantes du local où doit être placé l'appareil, suivant la classe climatique (indiquée sur la plaque signalétique) pour lequel il est prévu. Au delà de ces températures, ses performances peuvent s'en trouver dimi-

nuées : les différentes classes climatiques existantes et les températures ambiantes correspondantes en fonction du modèle de l'appareil sont les suivantes :

Température ambiante

+16 °C à +43 °C MISE À NIVEAU Lorsque vous installez l'appareil, veillez à le placer de niveau. Servez-vous des deux pieds réglables se trouvant à l’avant de l’appareil.

L'appareil doit être installé à bonne distance des sources de chaleur telles que les radiateurs, les chaudières, les rayons directs du soleil, etc. Assurez-vous que l'air circule librement à l'arrière de l'appareil. Pour assurer des performances optimales, si l'appareil est placé sous un meuble en surplomb, la distance minimale entre le haut de l'appareil et ce meuble doit être d'au moins 100 mm. Si possible, évitez de placer l'appareil sous des éléments suspendus. La mise à niveau se fait à l'aide d'un ou de plusieurs pieds réglables à la base de l'appareil. Si l'appareil est placé dans un coin avec le côté des charnières contre le mur, laissez au moins 10 mm entre le mur et l'appareil pour permettre une ouverture suffisante de la porte, afin de pouvoir retirer les clayettes. AVERTISSEMENT L'appareil doit pouvoir être débranché à tout moment ; il est donc nécessaire que la prise murale reste accessible après l'installation.

Si votre réfrigérateur est installé sous un plan de travail continu, une ouverture de sortie d'air d'au moins 200 cm2 et une grille de ventilation correspondant à la conception du plan de travail doivent être installées à l'arrière du plan de travail. La surface de coupe du plan de travail doit être vernie pour éviter tout gonflement dû à la pénétration de l'humidité. La distance entre l'appareil et le mur doit être d'au moins 30 mm et doit être vérifiée avant l'insertion de la grille de ventilation.

Pour retirer le plan de travail, procédez comme suit : • Dévissez les vis gauche et droite à l'avant. • Dévissez les vis gauche et droite à l'arrière. • Soulevez légèrement le plan de travail à l'avant, repoussez-le d'environ 20 mm et soulevez-le de l'avant. • Dévissez les vis gauche et droite à l'arrière. • Conservez les vis dans un endroit sûr, avec le plan de travail.

INSTALLATION ET FIXATION À UN PLAN DE TRAVAIL CONTINU Avant le montage, modifiez le sens d'ouverture de la porte au besoin (consultez la section Réversibilité de la porte). • Encastrez l'appareil dans la niche. • Assurez-vous que le câble d'alimentation n'est pas coincé. • Vérifiez la distance du mur (voir : Installation sous un plan de travail continu). • Mettez l'appareil de niveau en vissant les deux pieds réglables à l'avant dans un sens ou dans l'autre afin de garantir une position stable. • À l'aide des vis appropriées (en fonction de la conception du plan de travail et de la distance qui sépare l'appareil du plan de travail, non fournies), installez l'appareil sous le plan de travail via la charnière de la porte supérieure. Si nécessaire, égalisez l'écart entre la charnière de porte et le plan de travail avec une rondelle adaptée (en plastique ou en bois, non fournie) afin d'éviter de tordre la charnière et de remédier à toute faille éventuelle dans le fonctionnement de la porte.

RÉVERSIBILITÉ DE LA PORTE Pour effectuer les opérations suivantes, il est conseillé de se faire aider par une autre personne pour maintenir fermement les portes lors de toute manipulation de l'appareil. Pour changer le sens d'ouverture de la porte, procédez comme suit : • Débranchez la fiche de la prise électrique. • Inclinez l'appareil avec précaution vers l'arrière pour que le compresseur ne touche pas le sol. • Dévissez le pied gauche. • Dévissez les vis de la charnière inférieure de la porte. • Retirez la porte de l'appareil en la tirant légèrement vers le bas. • Dévissez la goupille de la charnière de porte supérieure de l'appareil puis revissez-la de l'autre côté. • Retirez la charnière inférieure. Placez la goupille dans le sens de la flèche. • Installez la porte de l'appareil sur la goupille de la charnière de porte supérieure. • Dévissez et installez la vis sur le côté opposé. • Installez la charnière inférieure du côté opposé sans changer la position de la porte. • Vissez la vis à l'emplacement libéré de l'autre côté, ainsi que le pied droit.

• Démontez et remettez la poignée en place (si présente) sur le côté opposé. • Remettez l'appareil en place, mettez-le de niveau, attendez au moins quatre heures puis branchez-le à la prise de courant. Faites une dernière vérification pour vous assurer que : • Toutes les vis sont bien serrées. • La porte s'ouvre et se ferme correctement.

40 www.electrolux.com

Si la température ambiante est basse (par exemple, en hiver), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, attendez que le joint reprenne sa taille naturelle. Si vous ne souhaitez pas effectuer personnellement les opérations décrites ci-dessus, contactez votre service après-vente. Un technicien du service après-vente procédera à la réversibilité des portes à vos frais.

PRISE DE COURANT ATTENTION Assurez-vous que le câble d'alimentation n'est pas coincé. La prise de courant nécessaire pour le branchement de votre appareil à l'alimentation électrique doit être positionnée de sorte qu'il est possible de retirer la fiche de l'appareil. Si votre appareil est installé sous un plan de travail continu, la prise de courant doit être disponible comme indiqué.

BRANCHEMENT ÉLECTRIQUE Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau. L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié. Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées. Cet appareil est conforme aux directives communautaires.

BRUITS L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuit frigorifique).

CARACTÉRISTIQUES TECHNIQUES Dimensions Hauteur

Tension Fréquence Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté

230 V 50 Hz gauche à l'intérieur de l'appareil et sur l'étiquette d'énergie.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT FRANÇAIS Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

Informations: Où aller avec les appareils usagés? Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels SENS. La liste des centres de collecte officiels SENS est disponible sous www.sens.ch.
