| Type de produit | Climatiseur mural |
| Capacité de refroidissement | 18000 BTU/h |
| Type de réfrigérant | R32 |
| Classe énergétique | A++ |
| Dimensions (L x H x P) | 1000 x 295 x 215 mm |
| Poids | 38 kg |
| Niveau sonore (intérieur) | 19 dB(A) |
| Fonctions principales | Refroidissement, chauffage, déshumidification, ventilation |
| Contrôle à distance | Oui, télécommande incluse |
| Installation | Installation murale par un professionnel recommandée |
| Entretien et nettoyage | Filtres lavables, nettoyage régulier recommandé |
| Pièces détachées et réparabilité | Disponibilité des pièces chez les revendeurs agréés |
| Garantie | 2 ans sur le produit, 5 ans sur le compresseur |
| Consommation électrique | 1.5 kW (en mode refroidissement) |
| Compatibilités | Compatible avec les systèmes de contrôle intelligent |
| Sécurité | Protection contre les surcharges et les courts-circuits |
FOIRE AUX QUESTIONS - AQ18BAN SAMSUNG
Questions des utilisateurs sur AQ18BAN SAMSUNG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice AQ18BAN - SAMSUNG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AQ18BAN de la marque SAMSUNG.
MODE D'EMPLOI AQ18BAN SAMSUNG

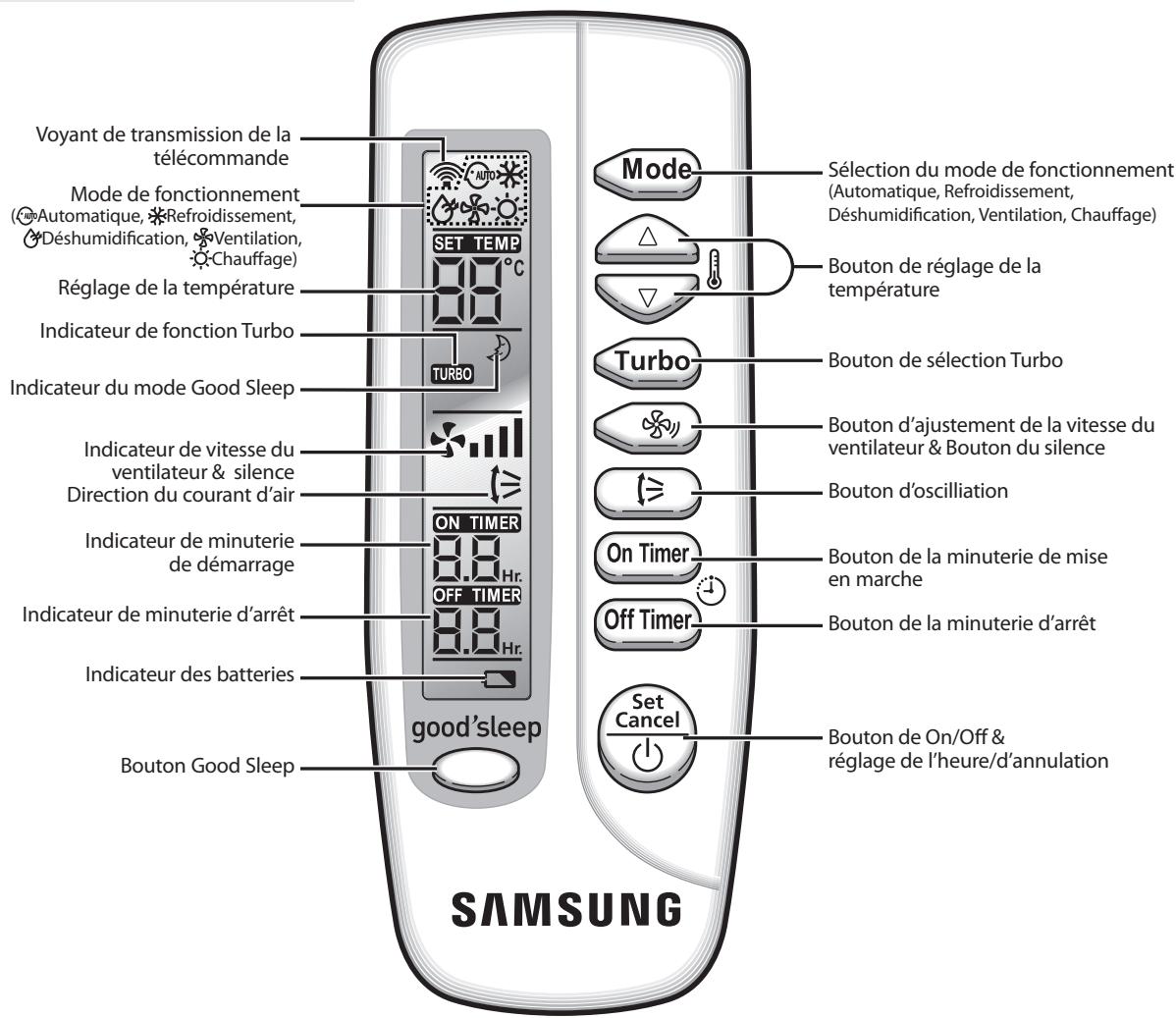

Consignes de Sécurité 3 Nom des composants 8 Télécommande - Boutons & Affichage 10 Insertion des piles dans la télécommande 11 Mise en route 12
■ Sélection du mode Automatique 13 ■ Sélection du mode Réfrigération 14 ■ Sélection du mode Chauffage 15 ■ Sélection du mode Séchage 16 ■ Sélection du mode Ventilation 17 ■ Sélection du Mode Good Sleep 18 ■ Sélection de la fonction Turbo 20 ■ Ajustement vertical de la direction du souffle d'air 21 ■ Ajustement horizontal de la direction du souffle d'air 21 ■ Minuterie de démarrage 22 ■ Minuterie d'arrêt 23 ■ Fonctionnement du climatiseur sans télécommande 24
Recommendations pour l'utilisation

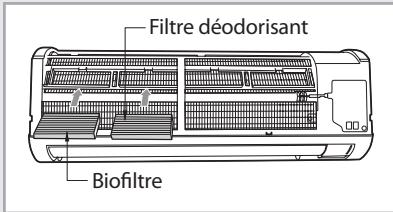

Nettoyer le climatiseur 25 Nettoyage du filtre déodorisant et biofiltre (Optionnel) 25 ■ Température & Humidité 26 ■ Recommandations pour un meilleur fonctionnement 26 Problèmes et Solutions 27
Les bons gestes de mise au rebut de ce produit (déchets d'équipements électriques et électroniques)
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires electronics usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrolée des déchets presentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.
Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.
Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.
Consignes de sécurité
Les précautions de sécurité sont fournies afin de protéger la sécurité des utilisateurs et de prévenir des dommages aux biens. Assurez-vous de suivre les suivants et d'utiliser le climatiseur correctement.
- Gardez ce manuel d'installation et le mode d'emploi ensemble dans un endroit facile à les retrouver lorsque vous avez besoin de le relire après avoir lu complètement.
Avertissement
Cela indique la possibilité de graves blessures ou de la mort.
Attention
- Cela indique la possibilité de graves blessures ou d'endommagement à l'environnement lors de son dysfonctionnement.
LORS de l'installation
N'installez pas l'unité dans un endroit où il y a une unité de gaz inflammable. Cela risque de provoquer une explosion.
Contactez le centre de service si le climatiseur est sous l'eau.
Ne pas installer l'unité extérieure où il y a le risque de chute comme sur un haut mur extérieur ou l'extérieur de la terrasse.
Ne mettez pas à la terre le tuyau d'eau, de gaz, le paratonnerre ou le téléphone. La mise à la terre défectueuse risque de provoquer le choc électrique.
L'installation doit être effectuée par un installateur ou un personnel qualifié lors de l'installation de l'unité pour la première fois ou de sa réinstallation.
Concernant l'alimentation
Ne pas tirer le câble électrique ou toucher la prise de courant avec les mains mouillées.
Ne pas plier le câble électrique par force ou le climatiseur pour éviter la panne.
Installez l'interrupteur et le disjoncteur réservés au climatiseur.
Utilisez la source d'alimentation avec le câblage séparé réservé au climatiseur.
Utilisez le fusible du courant nominal.
Si la prise de courant est endommagée, faites-la remplacer par le fabricant ou un mécanicien qualifié pour éviter le risque.
Pendant le fonctionnement
N'essayez pas de réparer, de déplacer, modifier ou réinstaller l'unité par vous-même. Assurez-vous que ces installations doivent être effectuées par un personnel qualifié afin d'éviter un choc électrique ou un incendie.
Ne jamais mettre aucun obstacle en face de l'unité. Assurez-vous que l'unité est ventilée correctement tout le temps. Ne pas mettre de vêtements ou d'autres matériels la dessus.
Ne jamais insérer rien entre les lames de sortie d'air car cela risque d'abimer le ventilateur et pourrait entraîner la blessure. Gardez les enfants loin de l'unité.
Lors de l'utilisation d'une télécommande sans fil, la distance ne doit pas être plus de 7 mètres depuis le climatiseur. (Si possible)
Le fabricant ne saurait être tenu responsable en cas d'endommagement résultant de modifications ou d'erreurs dans les connections électrique ou hydraulique.
En cas d'échec du respect de l'instruction d'installation ou d'utilisation de l'unité sous d'autres conditions que celles indiquées dans le tableau du manuel d'installation de l'unité 'Limits du fonctionnement', cela rendra nulle la garantie de l'unité immédiatement.
Ne jamais renverser toute sorte de liquide dans l'unité. Si cela se produit, débranchez la prise de courant ou éteignez l'émetteur principal de l'unité, puis contactez un centre de service autorisé.
Si vous n'utilisez pas la télécommande sans fil pour une durée prolongée, enlevez les batteries si possible. (Si possible)
Ne pas raccorder le chauffage électrique au climatiseur ou le réparer par vous-même.
Ne pas mettre aucun matériel pour que les enfants ne marchent pas au-dessus.
Se debarasser de l'unite
Avant de jeter le dispositif, il est nécessaire de retirer les batteries et de les enlever séparément pour le recyclage.
Lorsque vous avez besoin de vous débarrasser de l'unité, consultez votre marchand. Si les conduits sont enlevés incorrectement, le fluide frigorigène peut couler et entrer en contact avec votre peau, ce qui risque de provoquer la blessure. Cela pollue l'environnement en se dégageant dans l'atmosphère.
Recyclez ou débarrasssez-vous du matériel d'emballage de ce produit dans le respect de l'environnement.
LORS de l'installation
Installez le climatiseur à l'abri du rayon solaire ou du chauffage, et à l'abri de l'eau.
Installez l'unité extérieure pour laisser l'air décharger correctement. Évitez un endroit qui risque de déranger voisin par les bruits.
Installez le tuyau d'évacuation pour que l'eau coule sûrement et correctement.
Concernant l'alimentation
Débranchez le disjoncteur lorsque vous n'utilisez pas le climatiseur pour une durée prolongée pour économiser l'énergie.
Contactez le centre de service ou le fabricant si vous pouvez réparer le climatiseur.
Contactez le centre de service après avoir éteint le climatiseur s'il y a un bruit étrange ou une odeur brûlante ou une fumée.
Pendant le fonctionnement
Ne pas ouvrir la grille avant pendant le fonctionnement.
Ne pas utiliser le climatiseur longtemps dans une salle ou dans un endroit où il y a un bébé ou une personne âgée.
Évitez que l'air froid et chaud parviennent directement à des gens, aux animaux domestiques, ou à des plantes pour une durée prolongée.
Ne pas marcher sur le climatiseur ou placer un objet lourd au-dessus.
Évitez que l'eau entre dans le climatiseur.
Ne pas boire d'eau du climatiseur.
Pendant le fonctionnement
Ne pas toucher les tuyaux reliés au climatiseur.
Ne pas utiliser le climatiseur pour maintenir la machine, la nouriture, les animaux domestiques, les plantes ou les cosmétiques.
Ne pas imposer de charges excessives au climatiseur.
DIVERS
Assurez-vous que le filtre d'air n'est pas exposé au rayonnement solaire direct.
Eteignez le climatiseur et si le ventilateur s'arrête de fonctionner, nettoyez le climatiseur.
Nettoyez le filtre d'air toutes les deux semaines.

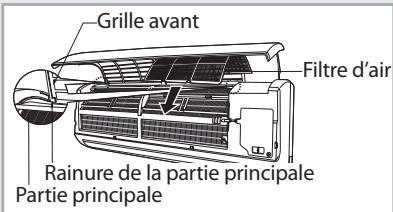

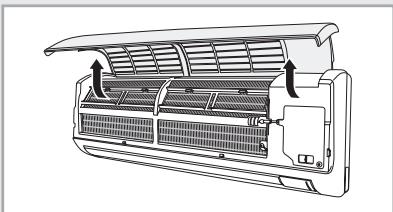

Assurez-vous d'insérer le filtre d'air. Lors de l'ouverture ou de la fermeture du panneau avant, utilisez un tabouret stable et observez attentivement vos étapes.
L'appareil n'est pas fait pour l'utilisation de petits enfants ou des handicapés sans surveillance: les petits enfants doivent être surveillés pour assurer qu'ils ne jouent pas avec l'appareil.
Ne pas nettoyer le climatiseur en vaporisant de l'eau directement ou avec du benziné, du diluant ou de l'alcool.
Traitez le matériel d'emballage en conformité des exigences locales.
La puissance d'entrée et le courant d'entrée maximaux sont mesurés selon le standard IEC et la puissance d'entrée et le courant d'entrée sont mesurés selon le standard ISO.
La surface de l'échangeur de chaleur est affutée, donc faites attention lors du nettoyage.
Tous les matériels servant à la fabrication et à l'emballage de l'unité doivent être appropriés à l'environnement et recyclables.
Le design et l'apparence diffèrent un peu selon le modèle.

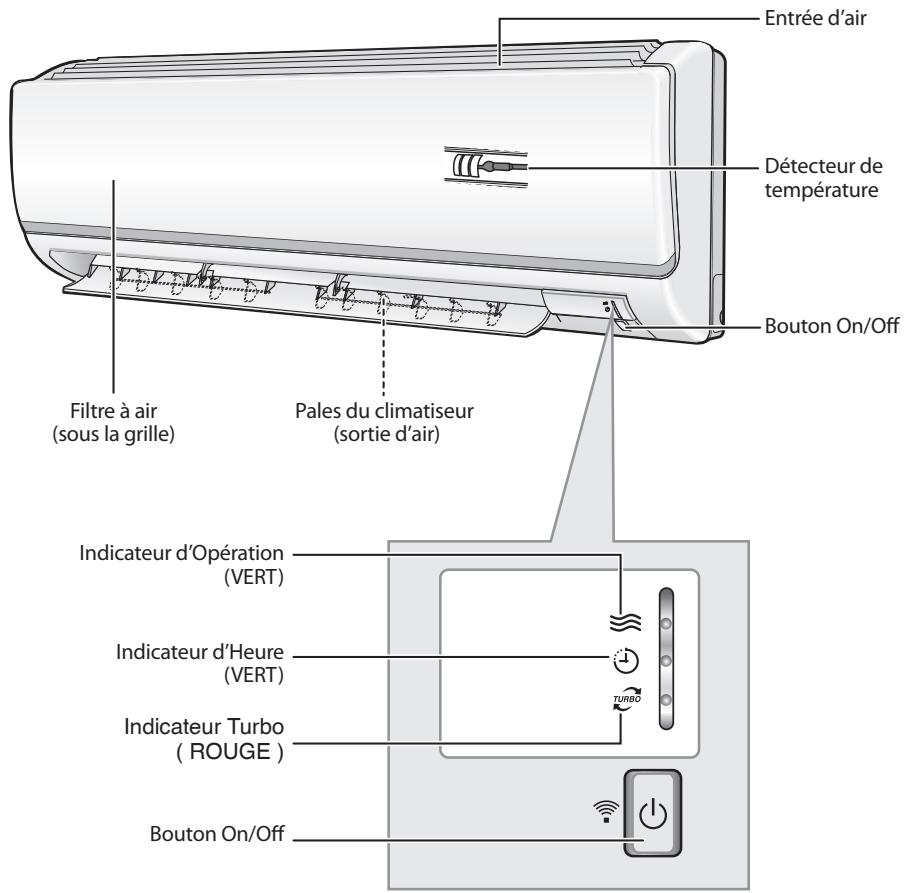

Unité intérieure
Séries AQV NS
Séries AQV F* *

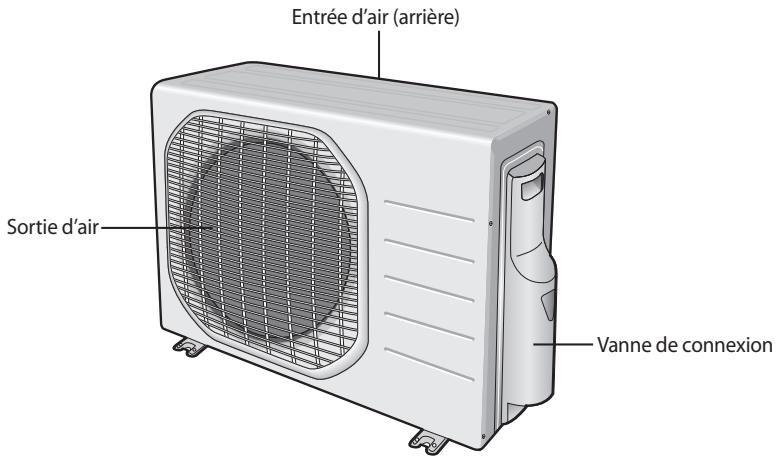

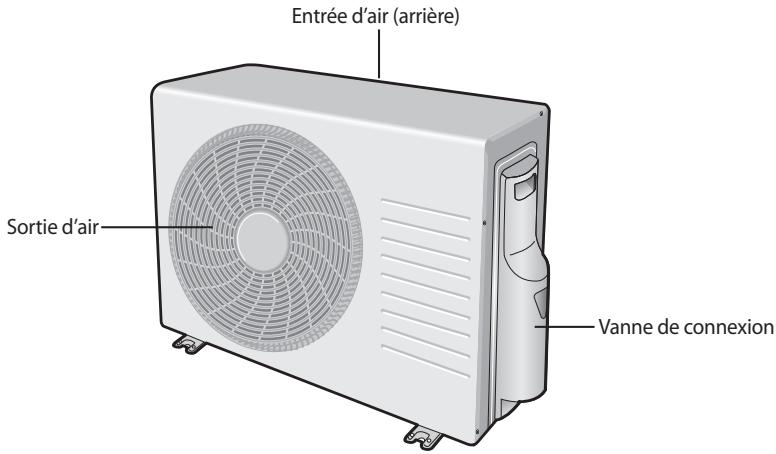

Unité extérieure
Série AQV09/12NSA
Séries AQV09/12F**
Unité extérieure
Séries AQV09/12NSB

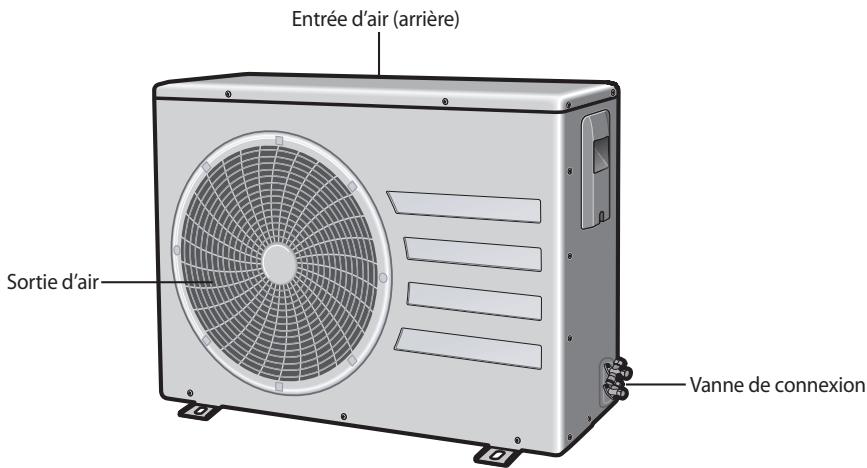

Unité extérieure
Série AQV18/24NS*
Séries AQV18/24F**

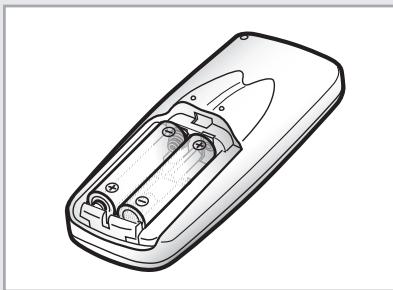

Veuillez insérer/remplacer les piles ou les batteries lorsque :
Vous venez d'acheter le climatiseur. La télécommande ne fonctionne pas correctement.
Note
Utilisez deux piles AAA, LR03 1,5V. N'utilisez pas de piles usées et ne mélangez pas des piles de qualités ou de marques différentes. Les piles seront complètement déchargées au bout de 12 mois même si elles ne sont pas utilisées.

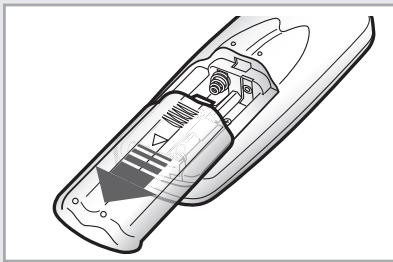

1 Retirez le couvercle du compartiment à piles situé à l'arrière de la télécommande en le glissant avec le pouce. 2 Insérez deux piles dans le compartiment en respectant les polarités indiquées par les symboles + et -. 3 Remettez le couvercle en le glissant avec le pouce dans le sens contraire à celui d'ouverture.
Élimination des batteries de ce produit
Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.
Afin de protégier les ressources naturelles et d’encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.
Mise en route
Le présent Manuel de l'utilisation vous fournit des informations précieuses concernant notre climatiseur.
Veuillez lire attentivement ce manuel avant d'utiliser le climatiseur.
Il vous guidera à moins découvert les caractéristiques et les avantages de l'appareil.
Les descriptions de base sont présentées dans les pages 8 à 10.
Dans les pages qui suivent, vous découvrez une série de procédures pas à pas correspondant à chaque fonction disponible.
Voici les symboles utilisés dans les illustrations de procédures :
APPUYEZ
POUSSEZ
MAINTENEZ APPUYE
Sélectionnez le mode Automatique si vous souhaitez réfrigérer ou chauffer automatiquement votre pièce. Dans ce mode, vous avez la possibilité d'ajuster la température.

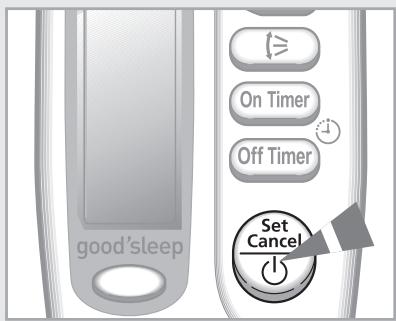

1 Si nécessaire, appuyez sur le bouton (On/Off).
Résultat: L'indicateur de fonctionnement de l'unité intérieure s'allume. Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

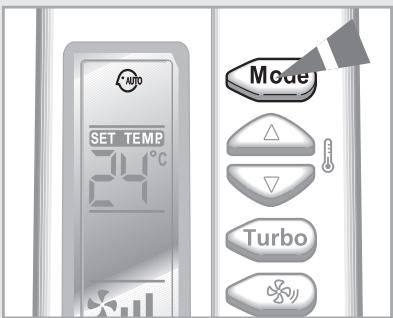

Appuyez sur le bouton Mode de la télécommande jusqu'à ce que s'affiche.
Résultat: L'unité intérieure émet un bip à chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode Automatique. En mode Automatique, la pièce sera réfrigérée ou chauffée en fonction de la température sélectionnée. Durant son fonctionnement, le climatiseur change son mode automatiquement entre Réfrigération et Chauffage en fonction de la température actuelle.
Note : Vous pouvez changer de mode totalement.

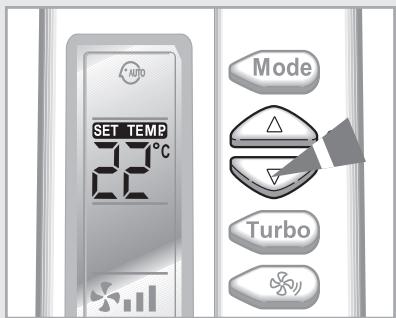

Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.
La température que vous pouvez sélectionner est de 16°C à 30°C
Résultat: À chaque fois que vous appuyez sur le bouton :
- La température est ajustée de 1°C. L'unité intérieure émet un bip.

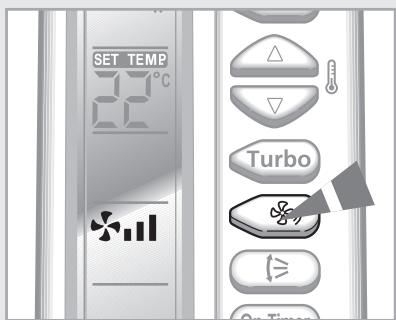

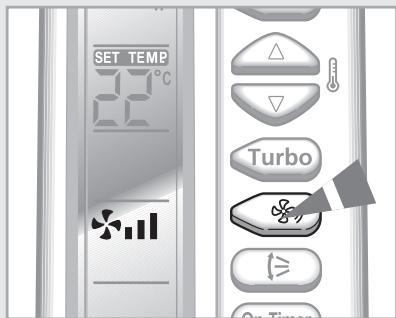

Pour sélectionner la vitesse du ventilateur, appuyez sur le bouton jusqu'à ce que la valeur désirée s'affiche.
Automatique (ordre: x1 = x11 ⇒ x11 Faible Moyen Fort
Résultat: À chaque fois que vous appuyez sur le bouton, l'unité intérieure émet un bip.

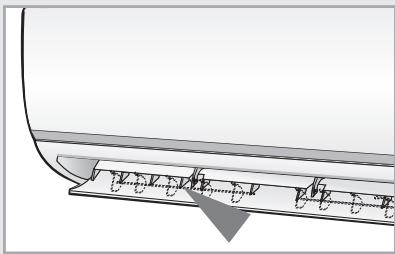

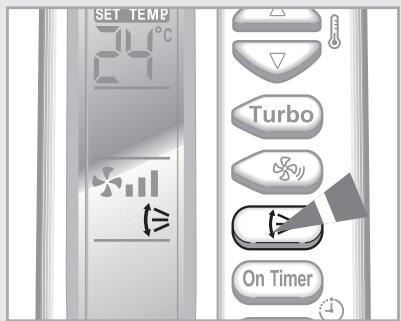

En ce qui concerne le contrôle de direction du souffle d'air, reportez-vous à la page 21.
Sélectionnez le mode Réfrigération si vous souhaitez réfrigerer votre pièce. Vous pouvez ajuster la température et la vitesse du ventilateur pendant la réfrigération.
1 Si nécessaire, appuyez sur le bouton () (On/Off).
Résultat: L'indicateur de fonctionnement de l'unité intérieure s'allume.
Le climatiseur démarrera en mode dernièrement sélectionné. L'unité intérieure émet un bip.

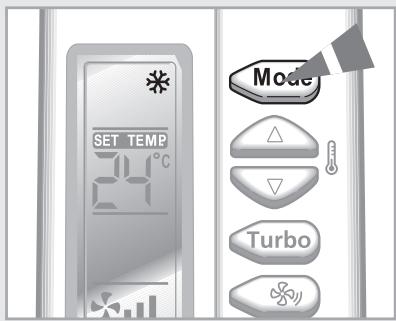

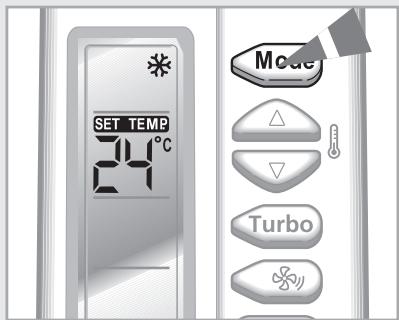

Appuyez sur le bouton Mode de la télécommande jusqu'à ce que s'affiche.
Résultat: L'unité intérieure émet un bip à chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode Réfrigération.
Note Vous pouvez changer de mode à tout moment.
Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche. La température que vous pouvez sélectionner est de 16°C à 30°C.
Résultat: À chaque fois que vous appuyez sur le bouton : - La température est ajustée de 1°C - L'unité intérieure émet un bip
Lorsque la température de la pièce est supérieure à celle sélectionnée, la réfrigération démarre. Lorsque la température de la pièce atteint celle sélectionnée, la réfrigération s'arrête tandis que le ventilateur fonctionne toujours.
Pour sélectionner la vitesse du ventilateur, appuyez sur le bouton jusqu'à ce que la valeur désirée s'affiche.
Automatique (ordre: x1 = x11 = x11) Faible Moyen Fort Mode du silence
Résultat: À chaque fois que vous appuyez sur le bouton, l'unité intérieure émet un bip.
Note Mode du silence( ^ ) produit le bruit plus calme pendant l'opération de l'unité intérieure au mode de la réfrigération
En ce qui concerne le contrôle de direction du souffle d'air, réferez-vous à la page 21.
Sélectionnez le mode Chauffage si vous souhaitez chauffer une pièce.
Vous pouvez ajuster la température et la vitesse du ventilateur pendant le chauffage.

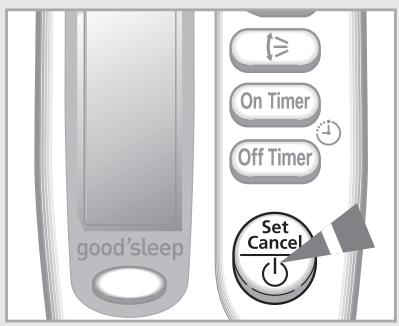

1 Si nécessaire, appuyez sur le bouton (On/Off).
Résultat: L'indicateur de fonctionnement de l'unité intérieure s'allume.
Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

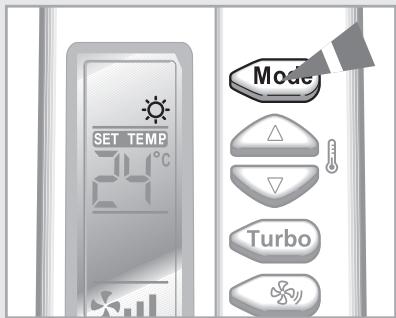

Appuyez sur le bouton Mode de la télécommande jusqu'à ce que s'affiche.
Résultat: L'unité intérieure émet un bip à chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode Chauffage.
Note Vous pouvez changer de mode à tout moment.

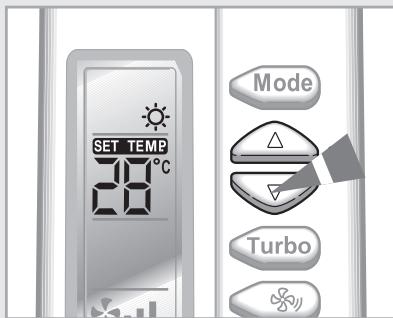

Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.
La température que vous pouvez sélectionner est de 16°C à 30°C.
Résultat: À chaque fois que vous appuyez sur le bouton : - La température est ajustée de 1°C - L'unité intérieure émet un bip
Lorsque la température de la pièce atteint une température de 5°C de plus que celle sélectionnée, le chauffage s'arrête tandis que le ventilateur fonctionne toujours. Lorsque la température de la pièce atteint une température de 3°C de moins que celle sélectionnée, le chauffage redémarre.
Pour sélectionner la vitesse du ventilateur, appuyez sur le bouton jusqu'à ce que la valeur désirée s'affiche.
Automatique (ordre: x₁ = x₁₁ = x₁₁ Fable Moyen Fort Mode du silence
Résultat: À chaque fois que vous appuyez sur le bouton, l'unité intérieure émet un bip. ♠ Pendant les 3 à 5 premières minutes, le ventilateur peut ne pas fonctionner afin d’empêcher l’air froid de sortir de l’unité intérieure. Cela contribue à chauffer plus efficacement votre pièce. Note Mode du silence (X) produces le bruit plus calme pendant l’opération de l’unité intérieure au mode du chauffage.
En ce qui concerne le contrôle de direction du souffle d'air, reportez-vous à la page 21.
Sélectionnez le mode Séchage si vous souhaitez déshumidifier votre pièce. Vous avez la possibilité d'ajuster la température dans ce mode.
1 Si nécessaire, appuyez sur le bouton (On/Off).
Résultat: L'indicateur de fonctionnement de l'unité intérieure s'allume.
Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.

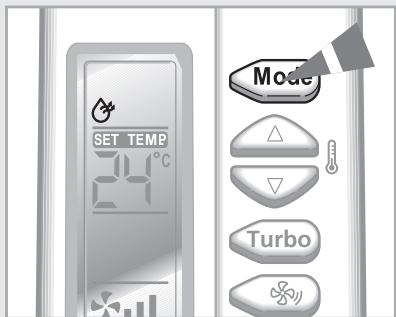

Appuyez sur le bouton Mode de la télécommande jusqu'à ce que S'affiche.
Résultat: L'unité intérieure émet un bip à chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode Séchage.
Note Vous pouvez changer de mode à tout moment.

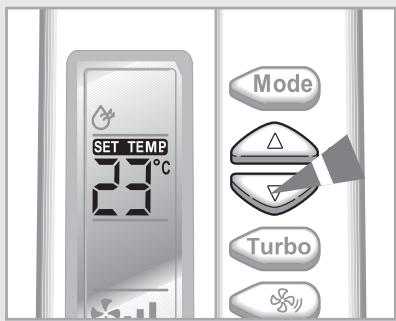

Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.
La température que vous pouvez sélectionner est de 16°C à 30°C.
Résultat: À chaque fois que vous appuyez sur le bouton :
- La température est ajustée de 1°C
- L'unité intérieure émet un bip. La déshumidification démarre et la vitesse du ventilateur s'ajuste automatiquement.
En ce qui concerne le contrôle de direction du souffle d'air, reportez-vous à la page 21.
Sélectionnez le mode Ventilation si vous souhaitez aérer votre pièce. Ce mode est utilisé pour rafraîchir votre pièce et vous avez la possibilité d'ajuster la vitesse du ventilateur dans ce mode.
1 Si nécessaire, appuyez sur le bouton (On/Off).
Résultat: L'indicateur de fonctionnement de l'unité intérieure s'allume. Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.
Appuyez sur le bouton Mode de la télécommande jusqu'à ce que s'affiche.
Résultat: L'unité intérieure émet un bip à chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode Ventilation. La température s'ajuste automatiquement.
Note Vous pouvez changer de mode à tout moment.

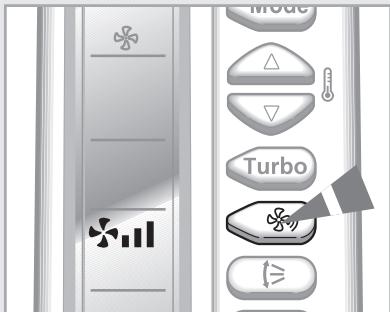

Pour sélectionner la vitesse du ventilateur, appuyez sur le bouton jusqu'à ce que la valeur désirée s'affiche.
Faible
Moyen
Fort
Résultat: À chaque fois que vous appuyez sur le bouton, l'unité intérieure émet un bip.
En ce qui concerne le contrôle de direction du souffle d'air, reportez-vous à la page 21.

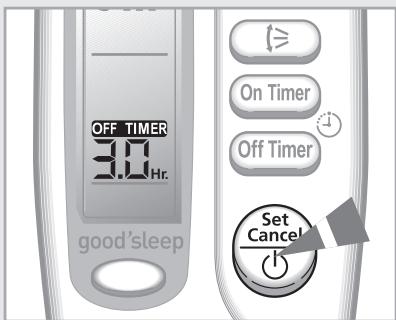

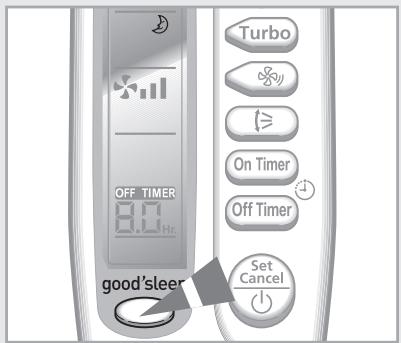

Le mode Good Sleep aide les utilisateurs à bien s'endormir quand ils se couchent, qu'ils aient trop chaud pour dormir ou s'ils soient revigorés par le froid. Le mode Good Sleep ne peut être sélectionné que lorsque le climatiseur est allumé ou dans le mode de refroidissement/de chauffage.
1 Si nécessaire, appuyez sur le bouton (On/Off).
Résultat: L'indicateur de fonctionnement de l'unité intérieure s'allume.
Le climatiseur démarre en mode dernièrement sélectionné. L'unité intérieure émet un bip.
2 Appuyez sur le bouton Mode afin de sélectionner le mode de ou de
Résultat:
L'unité intérieure émet un bip à chaque fois que vous appuyez sur le bouton Mode. Le climatiseur tourne dans le mode de refroidissement ou de chauffage.
Appuyez sur le bouton SLEEP
- L'affichage de la télécommande vous montre que ce mode s'arrête automatiquement après huit heures de l'opération.
- Dans le cas d'ajuster le temps
Appuyez sur le bouton ° good sleep pour ajuster le temps désiré d'opération de 30 minutes à 12 heures. Le mode Good Sleep s'arrête automatiquement après le temps préréglé. Appuyez sur le bouton
Résultat: Dans le cas d'ajuster le temps supplémentaire pour le mode Good Sleep, vous devriez appuyer sur le bouton dans10 secondes. Si vous n'appuyez pas sur le bouton dans10 secondes, le mode Good Sleep s'arrête automatiquement dans l'opération de huit heures.
Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.
La température que vous pouvez sélectionner est de 16°C à 30°C.
Résultat: À chaque fois que vous appuyez sur le bouton :
- La température est ajustée de 1°C
- L'unité intérieure émet un bip
Changement de température dans la mode goodsleep
Pour empêcher le refroidissement/chauffage excessif pendant le sommeil, la mode good' sleep modifie automatiquement la configuration de la température selon la configuration de temps. La température et le courant d'air changent selon les trois étapes : Fall asleep, Sound sleep, and Wake up à partir de la mode good' sleep, et alors le climatiseur s'éteindra automatiquement quand le temps réglé s'est écoulé.
Les trois étapes de good' sleep vous empêche d'avoir la difficulté de sommeil dans la nuit d'été/hiver.
Fall asleep : Vous aidez à s'endormir en laissant tomber la température. Sound sleep : Détend votre corps et soulève légèrement votre température. Wake up à partir de la mode good'sleep :
Vous permet de vous réveiller de l'air intermittent confortable et ça vous fait sentir frais.
- Réglez l'Off timer en mode good'sleep pendant plus de 5 heures. Vous sentez que le sommeil est dérangé si good'sleep est réglé trop court ou long parce que le défaut est réglé à l'opération de 8 heures.
- Si la mode good'sleep est réglée pendant moins de 4 heures, l'opération s'arrête au temps réglé.
Si la mode good'sleep est réglée pendant plus de 5 heures, il fonctionnera comme étape Wake up pour la dernière heure avant arrêt. - La température régée recommandée est entre 25^ 27^ pour le refroidissement et 21^ 23^ pour le chauffage.
Mode Cool
Mode Heat
Sélectionnez la fonction Turbo si vous souhaitez réfrigérer ou chauffer votre pièce le plus rapidement possible. Le climatiseur retourne en mode précédent au bout de 30 minutes de fonctionnement à sa capacité maximale.
1 Si nécessaire, appuyez sur le bouton (On/Off).
Résultat: L'indicateur de fonctionnement de l'unité intérieure s'allume.
Le climatiseur démarre en mode dernièrement sélectionné.
L'unité intérieure émet un bip.

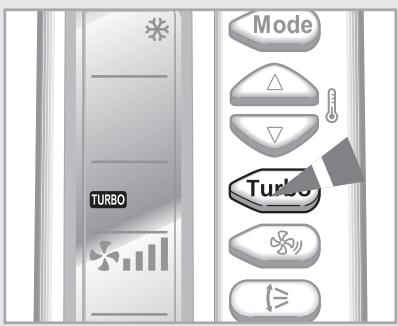

2. Appuyez sur le bouton Turbo.
La température et les paramètres du ventilateur s'ajustent automatiquement.
Le climatiseur réfrigère ou chauffe la pièce le plus rapidement possible.
Au bout de 30 minutes, le climatiseur retourne en mode précédent.
Vous pouvez sélectionner la fonction Turbo en mode Automatique, Réfrigération ou Chauffage. Si vous sélectionnez cette fonction en mode Séchage ou Ventilation, le climatiseur bascule en mode Automatique.
Pour arrêter la fonction Turbo sans attendre le début de 30 minutes, appuyez de nouveau sur le bouton turbo.
Le climatiseur rétablit automatiquement les paramètres précédents.
4 En ce qui concerne le contrôle de direction du souffle d'air, reportez-vous à la page 21.
Ajustement vertical de la direction du flux d'air
Vous pouvez ajuster verticalement la direction du souffle d'air. Les pales extérieures du climatiseur s'orientent vers le haut ou vers le bas afin d'optimiser la réfrigération.
1 Appuyez sur le bouton jusqu'à ce que vous obtieniez la direction désirée.
L'orientation verticale des pales est modifiée.
2 Pour orienter les pales vers le haut ou vers le bas, appuyez sur le bouton pendant le fonctionnement. 3 Pour annuler l'orientation verticale des pales, appuyez de nouveau sur le bouton 1.
| Note | Lorsque vous... | Alors les lames... |
| arrêtez le climatiseur | les pales se fermententcomplètement. | |
| le remettez en marche | les pales se remettent sur leurposition initiale. |
Ajustement horizontal de la direction du souffle d'air
Ajustez horizontalement la direction du souffle d'air avec les mains. Les petites pales internes du climatiseur dirigent l'air vers la direction désirée.
1 Ajustez les pales intérieures du climatiseur en les poussant vers la gauche ou vers la droite.
Assurez-vous de ne pas toucher les hélices intérieures pendant le fonctionnement. Cela risque de provoquer une blessure sur vos doigts.
Vous pouvez sélectionner la minuterie de démarrage afin que le climatiseur démarre automatiquement à une heure désignée. Les valeurs sélectionnables sont de 30 minutes à 24 heures.

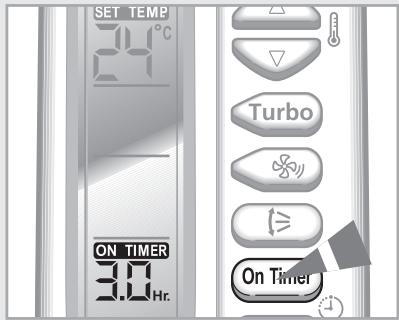

Appuyez sur le bouton (at Time) jusqu'à ce que le temps souhaité s'affiche afin de régler la minuterie de marche. Vous pouvez régler le temps entre 0,5 heures et 24 heures.

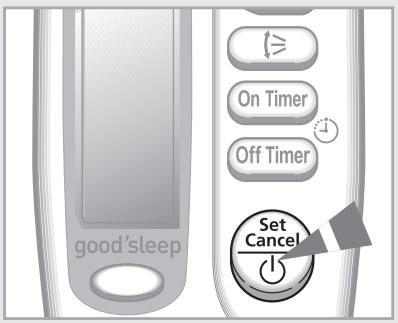

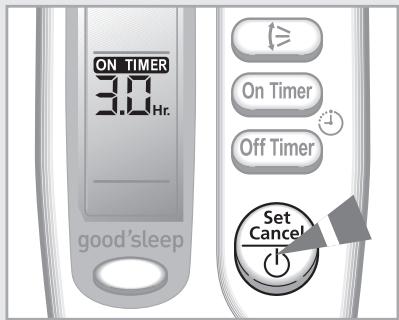

Appuyez sur le bouton pour confirmer la sélection.
Résultat: Le temps restant s'affiche.
L'indicateur de temps arrête de clignoter. L'affichage du mode sélectionné et de la température disparaissent au bout de 10 secondes. Le climatiseur démarre automatiquement à l'heure désignée et l'indicateur de minutes de démarrage disparaît.
Pour une sélection préalable du mode, appuyez sur le bouton Mode jusqu'à ce que le mode désiré s'affiche.
Le climatisation fonctionne en mode sélectionné lors de son démarrage.
Pour annuler la minuterie de démarrage
Si vous souhaitez ne plus utiliser le démarrage automatique que vous avez activé, vous pouvez l'annuler à tout moment.

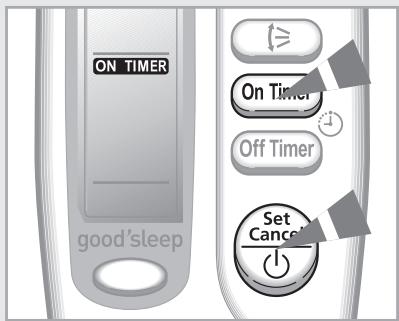

1 Pour annuler la minuterie de mise en marche, appuyez sur le bouton OnTime une ou plusieurs fois jusqu'à ce que le réglage de la minuterie de mise en marche disparaisse.
2 Appuyez sur
Note Si vous souhaitez mettre en marche votre climatiseur avant que la minuterie atteigne le temps préréglé, appuyez sur le bouton
Vous pouvez sélectionner la minuterie d’arrêt afin que le climatiseur s’éteigne automatiquement à une heure désignée.
Les valeurs sélectionnables sont de 30 minutes à 24 heures.

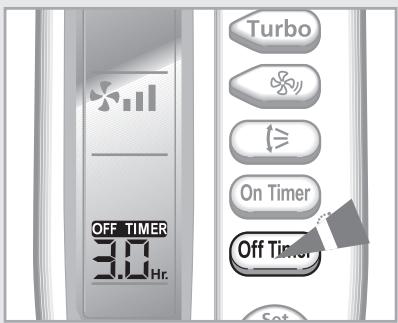

Appuyez sur le bouton (Off Time) jusqu'à ce que le temps souhaité s'affiche afin de régler la minuterie d'arrêt.
Vous pouvez régler le temps entre 0,5 heures et 24 heures.
2. Appuyez sur le bouton pour confirmer la sélection.
Résultat: Le temps restant s'affiche.
L'indicateur de temps arrête de clignoter. Le climatiseur s'éteint automatiquement à l'heure désignée et l'indicateur de minutes d'arrêt disparaît.
Si vous souhaitez allumer le climatiseur dans 2 heures et le faire tourner pour 2 heures pendant son inactivité:
- Appuyez sur le bouton Time jusqu'à ce que '2,0Hrs' s'affiche.
- Appuyez sur le bouton Time.
- Appuyez sur le bouton TimeJusqu'à ce que '4,0Hr' s'affiche.
- Appuyez sur le bouton Off Time.
Note
Si vous souhaitez allumer et éteindre le climatiseur automatiquement à l'heure désignée à l'aide de la minuterie de marche/arrêt pendant le fonctionnement, vous devriez régler la minuterie de marche à une durée plus longue que la minuterie d'arrêt.
Attention
Assurez-vous que le climatiseur ne continue pas à tourner après que le réglage de la minuterie de marche est confirmé.
Note
Vous pouvez vérifier ou modifier le mode et/ou la température en appuyant sur le bouton Mode ou après le réglage de la minuterie d'arrêt. Si vous souhaitez éteindre le climatiseur puis le rallumer automatiquement à l'heure désignée à l'aide de la minuterie de marche/d'arrêt pendant son inactivité, vous devriez régler la minuterie d'arrêt à une durée plus longue que la minuterie de marche.
Pour annuler la minuterie d'arrêt
Si vous souhaitez ne plus utiliser l'arrêt automatique que vous avez activé, vous pouvez l'annuler à tout moment.

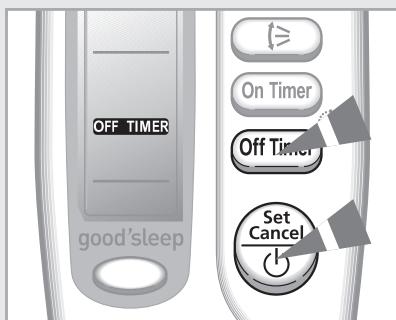

Pour annuler la minuterie d'arrêt, appuyez sur le bouton Off Time une ou plusieurs fois jusqu'à ce que le réglage de la minuterie d'arrêt disparaisse. Appuyez sur t.
Note
Si vous souhaitez arrêter votre climatiseur avant que la minuterie atteigne le temps préréglé, appuyez sur le bouton

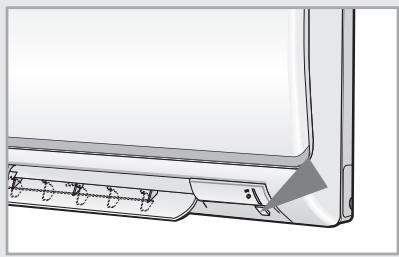

Vous pouvez faire fonctionner le climatiseur directement sur l'unité intérieure si la télécommande est perdue ou endommagée.
Pour permettre le climatiseur en marche, appuyez sur l'interrupteur ON/OFF sur le côté droit de l'unité interieure.
Le voyant OPERATION de l'unité intérieure s'allume,
L'unité intérieure émet un bip, ♠ Le climatiseur se met en marche dans le mode qui convient le plus à la température de la pièce. Pendant le fonctionnement, le mode peut passer de la réfrigération au chauffage et vice versa, en fonction de la température ambience:
Température de la pièce mode
Moins de 24°C
Chauffage
24°C ou plus
Refroidissement
2 Pour arrêter le climatiseur, appuyez de nouveau sur l'interrupteur ON/OFF.
Note La télécommande est utilisable de façon habituelle, même si le climatiseur a été mis en marche via l'interrupteur ON/OFF.
Pour garantir le bon fonctionnement du climatiseur, vous devez le nettoyer périodiquement pour enlever la poussière accumulée dans le filtre à air.
IMPORTANT Avant de nettoyer le climatiseur, assurez-vous que vous avez mis hors tension le déclencheur utilisé pour l'unité.

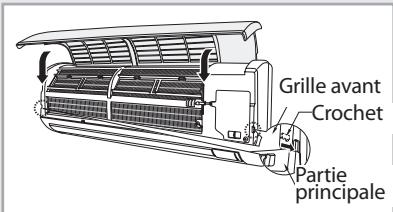

1 Ouvrez la grille avant supérieure en tirant les tablettes situées en bas à droite et à gauche de la grille. 2 Retirez les filtres d'air de chaque tablette de la grille. 3 Enlevez toutes les poussières sur les filtres d'air avec un aspirateur ou un balai. 4 Lorsque vous avez terminé, insérez les filtres d'air en les fixant sur chaque tablette de la grille. 5 Pour fermer la grille avant, mettez-la sur les crochets et poussez vers le bas les tablettes de gauche et de droite situées en bas de la grille. 6 Nettoyez la grille avant avec un tissu mouillé et un détergent doux (NE jamais utiliser de benzène, dissolvants ou d'autres produits chimiques).
Note
Si vous n'avez pas utilisé le climatiseur pendant une longue période de temps, faites fonctionner le ventilateur pendant trois ou quatre heures pour sécher totalement l'intérieur du climatiseur.
Nettoyage de filtre déodorisants et biofiltre (optionnel)
Pour enlever les particules de poussière minutieuses et les odeurs, un désodorisant et les filtres Biofiltr sont installés dans le climatiseur. Il faut nettoyer les filtres tous les trois mois.
1 Ouvrez la grille avant supérieure en tirant les tablettes situées en bas à droite et à gauche de la grille. 2 Retirez les filtres désodorisants et Biofiltre. 3 Lavez les filtres avec de l'eau propre, puis les séchez légèrement. 4 Insérez les filtres dans la position originale.
Vous pouvez changer la position des filtres les uns avec les autres.
5 Fermez la grille avant.
La table ci-dessous indique la gamme de la température et des humidités avec lesquelles le climatiseur peut être opéré. Référez-vous à la table pour l'usage efficace.
| MODE | CONDITIONS D'OPÉRATION | SI EN DEHORS DES CONDITIONS | ||
| COOL | Température intérieure : 16°C~32°C | - Un dispositif de sécurité arrêtera continuément le fonctionnement de système ;- La condensation peut se produit sur l'unité d'intérieur avec le risque de laisser de l'eau sur le plancher ; | ||
| Humidité intérieure : au-dessous de 80% | ||||
| Température extérieure : | **09/12FC**09/12NSA | 10°C~43°C | ||
| **09/12NSB**18/24** | -10°C~43°C | |||
| HEAT | Température intérieure: au-dessous de 27°C | - Un dispositif de sécurité arrêtera continuément le fonctionnement de système ; | ||
| Température extérieure : | **09/12FC**09/12NSA | -10°C~24°C | ||
| **09/12NSB**18/24** | -15°C~24°C | |||
| DRY | Température intérieure : 16°C~32°C | - Un dispositif de sécurité arrêtera continuément le fonctionnement de système ;- La condensation peut se produit sur l'unité d'intérieur avec le risque de laisser de l'eau sur le plancher ; | ||
| Humidité intérieure : au-dessous de 80% | ||||
| Température extérieure: | **09/12FC**09/12NSA | 10°C~43°C | ||
| **09/12NSB**18/24** | -10°C~43°C | |||
| POWER SUPPLY | Tension nominale monophasélimite minimum et maximum | 220V-240V~50Hz198V min.-264V max. | ||
- N'importe quels dommages se produisent hors de la condition indiquée ne peuvent pas être couverts par la garantie de produit. Si le système fonctionne continuellement en dehors des conditions, sa performance et fiabilité seront compromises.
Recommandations pour un meilleur fonctionnement
Veuillez suivre les recommandations suivantes lors de l'utilisation de votre climatiseur:
| Sujet | Conseil |
| Capacité de chauffage | La pompè à chaleur du climatiseur absorbe la chaleur de l'airextérieur pour l'amener à l'intérieur. Si la température extérieure chaute, la capacité àchauffer du climatiseur diminuera églaement. Si la pièce n'est pas encore assez chaude, il est recommandé d'utiliser un apparéil de chauffage supplémentaire. |
| Circulation d'air chaud | Le climatiseur fait circuler l'air chaud pourCHAuffer librechaide. Chauffer une pièce entière nécessitant un certain temps, veuillez démarrer le climatiseur à l'avance. |
| Givre | Lorsque la température extérieure est basse mais l'humidité est élevé, la gelée peut se former sur l'unité extérieur dans le mode de chauffage. ◆ Le climatiseur nechauffe plus. ◆ Le mode de dégivrage se déclenchera automatiquement pendant 3 à 14 minutes. Aucune intervention de votre part n'est nécessaire;au bout d'environ 7 minutes, le climatiseur se remet en marche normalement. |
| Hautes températures intérieure et extérieure | Si les températures intérieure et extérieure sont élevées et si le climatiseur fonctionne en mode HEAT, le ventilateur de l'unité extérieur et le compresseur peuvent s'arrête momentanément. Ceci est normal;attendre simplement jusqu'à ce que le climatiseur se remette en marche. |
| Echec à l'alimentation | En cas de panque de courant pendant le fonctionnement du climatiseur, ce dernier se met hors tension. Lorsque le courant est rétabli, le climatiseur se remet en marche dans le dernier mode de fonctionnement utilisé. |
| Mécanisme de protection | En cas de panque de courant pendant le fonctionnement duclimatiseur, ce dernier se met hors tension. Lorsque le courant est rétabli, le climatiseur se remet en marche dans le dernier mode de fonctionnement utilisé. |
| Opération de refroidissement | L'unité intérieure risque de ne pas avoir la vitesse de ventilateur sélectionnée comme Moyenne et Faible sous l'opération de refroidissement à des températures extérieures très basses pour la protection de l'unité intérieure de la glace ou de la gelée. Pendant l'opération à faible vitesse, la performance de refroidissement diminuera. Si la salle ne se refroidit pas lors de l'utilisation de l'opération à la faible vitesse du ventilateur, régler la vitesse du ventilateur de l'unité intérieure. |
| Mode du Silence | Quand vous actionné le Mode Silence lors de refroidissement et chauffage, la vitesse de ventilateur sera diminuée pour rendre le bruit plus silencieux. En conséquence, l'exécution de l'unité peut être réduite. |
Avant de contacter le centre de service après-vente, exécutez des vérifications simples suivantes. Elles peuvent économiser leur temps et frais d'appel inutile.
| Problème | Explication/Solution |
| Le climatiseur ne fonctionne pas du tout. | Vérifiez si l'appareil est allumé et faites le fonctionner à nouveau. Vérifiez si le disjoncteur est étant. Vérifiez si Off Timer est mis. |
| La température n'est pas ajustée. | Vérifiez si le mode Fan(Ventilation) est sélectionné. |
| Le climatiseur ne fonctionne pas dans le mode de réchauffement. | Vérifiez si le climatiseur est un modele qui ne supporte que le refroidissement. Vérifiez si la télécommande est un modele qui ne supporte que le refroidissement. |
| L'air frais(chaud) ne sort pas du climatiseur. | Vérifiez si la temperature régée est plus haute(basse) que la température actuelle. Vérifiez si vous avez sélectionné le mode ventilation. Sélectionnez le mode Refroidissement, Chauffage, Auto ou Sec. Vérifiez si le filtré d'air est bloqué par des saletés. Nettoyez le filtré d'air régulièrement. Vérifiez s'il y a une couverture sur l'unité extérieure ou un obstacle. Enlevez la couverture ou l'obstacle. Vérifiez si vous avez installé le climatiseur sous le rayon du soleil direct. Il est possible que la fenêtre ou la porte soit ouverte. Vérifiez si vous avez juste étant le climatiseur. Cela prend environ trois minutes pour refroidir ou réchauffer la salle. Vérifiez si le serpentin de refrigeration est trop long. |
| La vitesse de ventilateur n'est pas ajustée. | En mode Sec, la vitesse de ventilateur est sélectionnée automatiquement. |
| La télécommande ne fonctionne pas. | Vérifiez si la batterie est décharge. Remplacez la batterie. Vérifiez si le capteur de la télécommande est bloqué. Vérifiez si le climatiseur est placé après d'une forte lumière. |
| La minuterie n'est pas réglée. | Vérifiez si vous avez appuyé sur le®bouton après avoir sélectionné l'heure. |
| Une odeur se diffuse dans la salle pendant l'opération | Vérifiez si vous utilisez le climatiseur dans une zone de fumée ou à un endroit où il y a une odeur. Aérez la salle ou sélectionnez le mode Ventilation pour 1 à 2 heures. |
| L'indicateur de l'unité interieure clignote. | Appuyez sur le®bouton pour allumer le climatiseur à nouveau. Eteignez le disjoncteur et rallumez-le. |
| Le climatiseur émet un son étrange. | Il peut y avoir du bruit lorsque l'écoulement du gaz frigorigène change en fonction de l'utilisation du climatiseur. Si vous appuyez sur le®bouton, vous entendrez peut-être un bruit provenant de la lame de flux d'air détecté par le climatiseur. |
| L'eau tombe depuis la partie de raccordement de l'unité extérieure. | L'eau peut se former à cause de la différence de la température. |
Fonction de diagnostic automatique
Cette climatisation a une fonction de diagnostic automatique au cas où un éché se produit. Quand l'erreur se produit, la lampe clignotera.
Avant de composer le numéro vert du centre de clients, veuillez demander à l'installateur de faire un double contrôle de l'installation à moins qu'il y ait une pleine évidence de problème de produit de SAMSUNG.
