Intitulé	Détails
Type de produit	Cuisinière à gaz
Caractéristiques techniques principales	Four à gaz avec 5 foyers, four multifonction
Alimentation électrique	Non applicable (fonctionne au gaz)
Dimensions approximatives	90 cm (largeur) x 60 cm (profondeur) x 90 cm (hauteur)
Poids	Environ 90 kg
Compatibilités	Compatible avec les bouteilles de gaz et le gaz de ville
Type de batterie	Non applicable (pas de batterie)
Tension	Non applicable (fonctionne au gaz)
Puissance	Puissance des foyers : jusqu'à 3 kW
Fonctions principales	Cuisson, rôtissage, grillade
Entretien et nettoyage	Nettoyage régulier des foyers et du four, pièces amovibles pour un entretien facile
Pièces détachées et réparabilité	Disponibilité des pièces détachées auprès des revendeurs agréés
Sécurité	Système de sécurité pour éviter les fuites de gaz, allumage électronique
Informations générales utiles	Vérifier les normes de sécurité locales avant l'installation, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - RICHMOND S 90 DFT STOVES

Comment allumer le four du STOVES RICHMOND S 90 DFT ?

Pour allumer le four, tournez le bouton de température sur la position désirée et appuyez sur le bouton d'allumage. Assurez-vous que le gaz est ouvert.

Que faire si le four ne chauffe pas ?

Vérifiez que le gaz est bien ouvert et que l'appareil est correctement branché. Si le problème persiste, il peut être nécessaire de contacter un technicien.

Comment nettoyer la surface de cuisson ?

Utilisez un nettoyant doux et une éponge non abrasive pour nettoyer la surface de cuisson. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Quel type de casseroles peut-on utiliser avec ce modèle ?

Vous pouvez utiliser des casseroles en acier inoxydable, en fonte et en céramique. Évitez les casseroles en aluminium qui peuvent se déformer.

Comment régler la température du four ?

Utilisez le bouton de réglage de la température pour sélectionner la température désirée. Vérifiez le témoin lumineux pour savoir si le four atteint la température sélectionnée.

Que faire si la flamme du brûleur est instable ?

Assurez-vous que les grilles et les brûleurs sont correctement installés. Nettoyez les orifices du brûleur pour enlever toute obstruction.

Comment savoir si le four est préchauffé ?

Le témoin lumineux s'éteindra lorsque le four aura atteint la température réglée. Cela peut prendre quelques minutes.

Quelle est la puissance des brûleurs ?

Les brûleurs du STOVES RICHMOND S 90 DFT ont une puissance variant de 1,0 kW à 3,0 kW selon le modèle.

Comment effectuer un entretien régulier de l'appareil ?

Il est recommandé de nettoyer régulièrement les grilles et les brûleurs, ainsi que de vérifier les joints d'étanchéité et les connexions de gaz.

Où puis-je trouver des pièces de rechange pour mon STOVES RICHMOND S 90 DFT ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés ou directement sur le site du fabricant.

MODE D'EMPLOI RICHMOND S 90 DFT STOVES

GUIDE DERL’UTILISATEUR USE GUIDE Un engagement en A commitment to: faveur de : Gamme Stoves DF/GTG Référence : 083726200 Date : 22/05/18 Pays de destination : GB - Grande Bretagne IE - Irlande DE - Allemagne þ ES - Espagne FR - France þ IT - Italie PL - Pologne þ NL - Pays-Bas þ Glen Dimplex Benelux B.V. Niederlande/Le Pays Bas Saturnus 8 8448 CC Heerenveen Benelux France Belgien/België/Belgique Burgemeester Maenhautstraat 64 9820 Merelbeke Tel.: [phone] Fax: [phone] www.stoves.be Glen Dimplex France ZI petite Montagne Sud 12 rue des Cévennes - Lisses 91017 EVRY cedex SE - Suède þ CN - Chine NZ - Nouvelle-Zélande AU - Australie Tel./ Tél.: [phone] Fax: [phone] www.stoves.nl Tel./ Tél.: [phone] Fax: [phone] www.stoves.be Service Number: 01 69 11 11 85 Tel: [phone] Fax: [phone] INTRODUCTION Merci de nous avoir acheté cet appareil fabriqué en Angleterre. Ce guide de l’utilisateur est conçu pour vous aider tant que vous posséderez votre nouveau produit. Veuillez le lire attentivement avant de commencer à utiliser votre appareil, puisque nous nous sommes efforcés de répondre à autant de questions que possible pour vous fournir autant d’assistance que possible. Les informations générales, pièces de rechange et informations sur l’entretien sont disponibles sur notre site web. Si vous trouvez que quelque chose manque à votre produit ou avez des questions qui ne sont pas abordées dans ce mode d’emploi, veuillez nous contacter (vous pouvez trouver les coordonnées sur la page de couverture). Directives européennes En tant que producteur et fournisseur d’appareils de cuisson, nous sommes déterminés à protéger l’environnement et nous sommes en conformité avec la directive DEEE. Tous nos produits électriques sont étiquetés en conséquence avec le symbole de la poubelle sur roues barrée d’une croix. Elle indique que ces produits doivent être amenés à un des points de collecte reconnus, tels que des sites des autorités locales/centres de recyclage locaux, à des fins d’élimination en fin de vie. Cet appareil est conforme aux directives européennes communautaires (CE) en matière d’appareils à usage domestique et d’appareils électriques et à gaz similaires, le cas échéant. Cet appareil est conforme à la directive européenne portant les exigences d’écoconception pour les produits liés à l’énergie. Notre politique a pour objectif le développement et l’amélioration continus et, par conséquent, nous ne pouvons pas garantir la stricte exactitude de toutes nos illustrations et spécifications - des modifications peuvent avoir été apportées postérieurement à la publication. Élimination des matériaux d’emballage Les matériaux d’emballage utilisés avec cet appareil peuvent être recyclés. Veuillez jeter les matériaux d’emballage dans le conteneur approprié de vos installations d’élimination de déchets. ALARME POUR LES CONCENTRATIONS DE GAZ UNIQUEMENT POUR LE ROYAUME-UNI : Si vous sentez le gaz, n’essayez pas d’allumer l’appareil. Ne pas toucher les boutons électriques. Appelez la ligne d’aide en cas d’urgence avec le gaz au 0800 111999 SÉCURITÉ AVERTISSEMENT

• L'appareil devient chaud pendant l'utilisation. Des précautions doivent être prises pour éviter de toucher les éléments chauffants.
• Les enfants de moins de 8 ans doivent être tenus à l’écart, sauf s’ils sont surveillés de façon continue. Cet appareil peut être utilisé par des enfants de 8 ans et plus et des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées, ou manquent d'expérience et de connaissances si elles ont été formées ou encadrées pour son utilisation d'une manière sécuritaire, et elles sont conscientes des risques encourus. Les enfants ne doivent pas prendre cet appareil pour un jouet. Le nettoyage et l’entretien utilisateur de cet appareil ne doivent pas être effectués par des enfants sans surveillance.

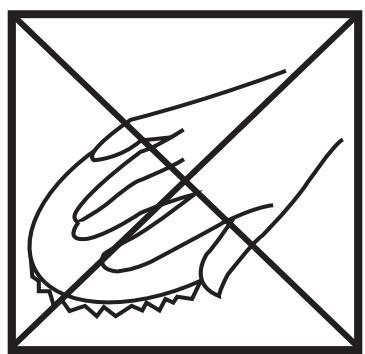

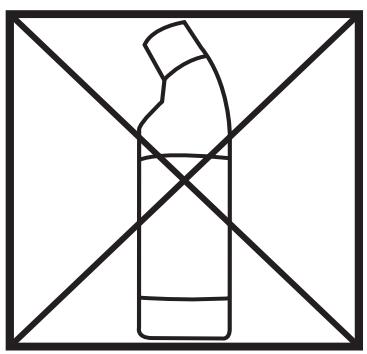

• N'utilisez pas de nettoyants abrasifs ou couteaux racleurs pour nettoyer la vitre de la porte du four, car ils peuvent en rayer la surface pouvant entraîner l'éclatement de la vitre.
• N’utilisez pas de nettoyeur à vapeur sur les cuisinières, plaques chauffantes ou fours.
• Si votre appareil est équipé d’un couvercle, retirez-en tout déversement avant de l’ouvrir. Laissez refroidir la surface de la table de cuisson avant de fermer le couvercle (le cas échéant).

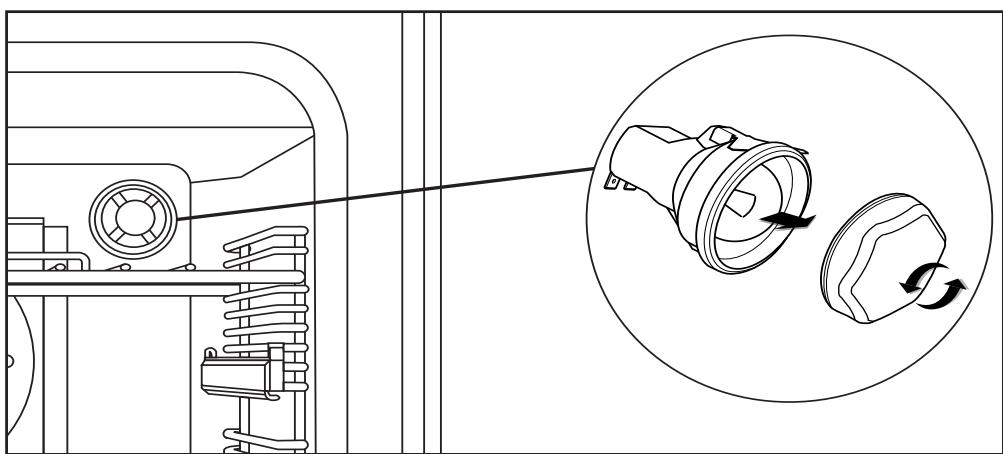

• Assurez-vous que l’appareil est éteint avant de remplacer la lampe pour éviter toute décharge électrique.
• L’appareil n’a pas été conçu pour être contrôlé au moyen d’une minuterie externe ou d’un système de commande séparé.
• L’utilisation sans surveillance de cette plaque chauffante pour préparer des repas contenant de la graisse ou de l’huile peut être dangereuse et entraîner un incendie.
• Ne tentez JAMAIS d’éteindre un incendie avec de l’eau, commencez par éteindre l’appareil et étouffez la flamme à l’aide d’un couvercle ou d’un linge mouillé.
• Risque d’incendie : Ne rangez pas des objets sur les surfaces de cuisson.
• Servez-vous uniquement les protections de plaques chauffantes conçues ou recommandées comme étant adéquates par le fabricant dans le mode d’emploi de la cuisinière ou celles incorporées dans l’appareil. L’utilisation de protections de plaque chauffante inadéquates peut provoquer des accidents. SÉCURITÉ

• Si la cuisinière est placée sur une base, des mesures doivent être prises pour empêcher qu’elle ne glisse dessus.

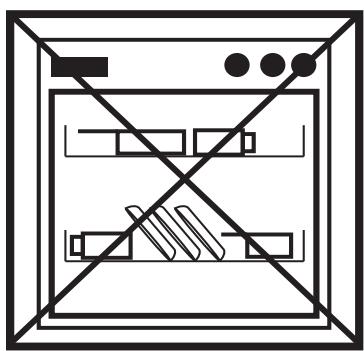

• Ne posez jamais d’objets directement sur la base du four, ou ne la couvrez jamais avec du papier, car cela peut entraîner la surchauffe de la pièce.
• Les pièces accessibles peuvent devenir chaudes lorsque le gril est en cours d'utilisation. Les enfants doivent être éloignés.
• Si la cuisinière est placée sur une base, des mesures doivent être prises pour empêcher qu’elle ne glisse dessus.
• Ne placez pas d’objets sur ou contre l’appareil. PRÉCAUTION
• Cet appareil ne doit pas être installé derrière une porte décorative afin d’éviter la surchauffe.
• Le processus de cuisson doit être supervisé. Un processus de cuisson de courte durée doit être constamment supervisé.
• L’utilisation d’une cuisinière au gaz résulte en une production de chaleur, d’humidité et de produits de combustion dans la pièce dans laquelle elle est installée. Assurez-vous que la cuisine est bien ventilée, particulièrement lorsque vous vous servez de l’appareil : gardez les orifices de ventilation naturelle ouverts ou installez un dispositif de ventilation mécanique (comme une hotte aspirante mécanique). Une utilisation intensive prolongée de l’appareil peut nécessiter une ventilation plus poussée, à savoir l’ouverture d’une fenêtre ou une ventilation plus puissante en augmentant, par exemple, le niveau de la ventilation motorisée si celle-ci est en place.
• Cet appareil est seulement destiné à la cuisson. Il ne doit pas être utilisé à d'autres fins, chauffage des pièces habitables par exemple.
• (Modèles à gaz avec vitre transparente uniquement) Si la vitre de la plaque chauffante se brise, arrêtez immédiatement tous les brûleurs et tout élément chauffant électrique et débranchez l’appareil de l’alimentation, ne touchez pas à sa surface et ne l’utilisez pas.
• Consigne de sécurité contre les incendies Si un feu se déclare dans la cuisine, ne prenez aucun risque, faites sortir tout le monde de la maison et appelez les pompiers. SÉCURITÉ Si vous avez un feu électrique dans la cuisine et pensez que cela ne présente pas de danger :
• Débrancher la prise ou couper le courant au niveau de la boîte des fusibles, ceci peut suffire à arrêter immédiatement le feu
• Atténuer le feu avec une couverture antifeu, ou utiliser un extincteur à poudre ou au dioxyde de carbone
• Rappelez-vous : ne jamais utiliser d’eau sur un feu électrique ou d’huile de cuisson.
• Autres consignes de sécurité
• L’entretien ne pourra être effectué que par du personnel autorisé.
• NE PAS faire fonctionner l'appareil si le panneau en verre n'est pas parfaitement en place.
• Il existe un risque d'électrochoc, vérifier toujours que vous avez éteint et débranché votre appareil avant de commencer. Laisser toujours l’appareil refroidir avant de changer l’ampoule.
• Ne modifiez, en aucune façon, les panneaux extérieurs de cet appareil.
• Cet appareil doit être raccordé à la terre.
• L’appareil ne devrait jamais être débranché de l’alimentation principale en cours d’utilisation, car cela affecterait gravement la sécurité et la performance, eu égard, en particulier, à l’élévation des températures de surface et aux éléments alimentés au gaz qui ne fonctionneront pas correctement. De par sa conception, le ventilateur de refroidissement (s'il est installé) se met en marche une fois le bouton de commande est positionné sur arrêt.
• ALARME POUR LES CONCENTRATIONS DE GAZ ! - Si vous sentez le gaz : N’essayez pas de mettre en marche l’appareil. Ne touchez à aucun interrupteur électrique. Contactez votre fournisseur de gaz local immédiatement.

UTILISATION DE VOTRE APPAREIL

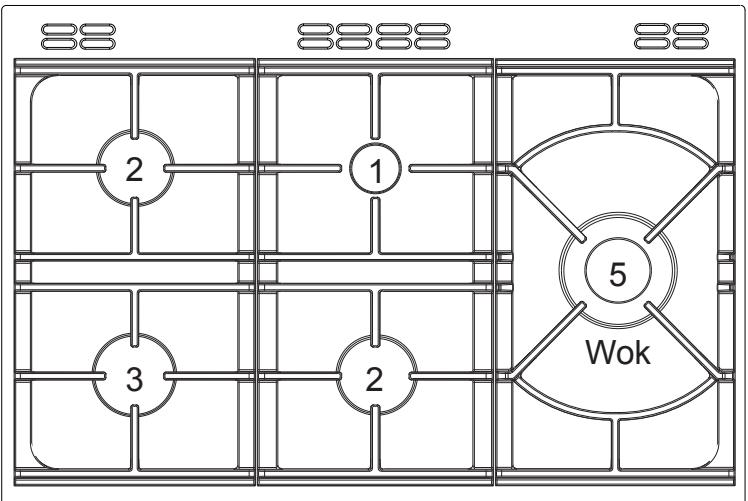

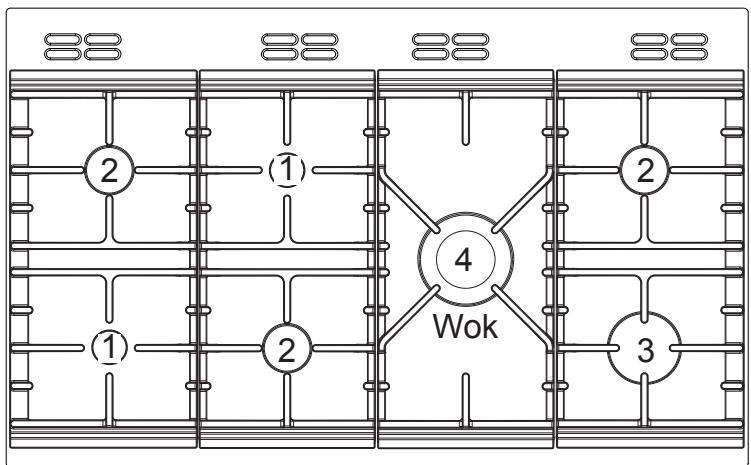

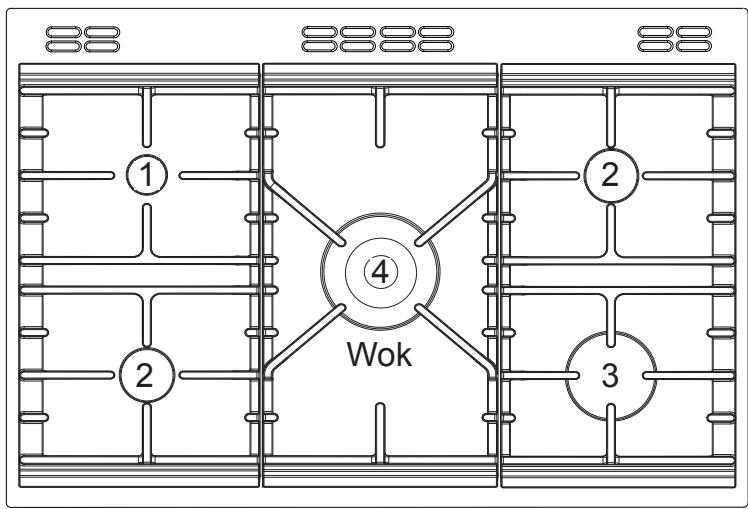

Découvrir le produit Remarque : La présentation de l’appareil peut varier en fonction du modèle. Remarque : Toutes les valeurs font référence à la puissance nominale en kilowatt (kW). Table de cuisson à bicombustible 90 cm

Table de cuisson à bicombustible 100/110 cm

90 cm 90cm 90 cm Deluxe Deluxe 90cm 100/110 cm 100/110cm Bandeau Fasica Bandeau Fasica Bandeau Fasica Top Oven Four du haut Top du Oven Four haut Four Multifunction multifonctions Oven Fanned Four ventilé Oven Four Multifunction multifonctions Oven Fanned Four ventilé Oven with avec Splitter séparateur Top Oven Four du haut Four Multifunction multifonctions Oven Fanned Oven Four ventilé Cuisson Slow lente Cook Remarque : Veuillez vous référer aux diagrammes des compartiments grisés tout au long de ce manuel sur leur utilisation.

UTILISATION DE VOTRE APPAREIL

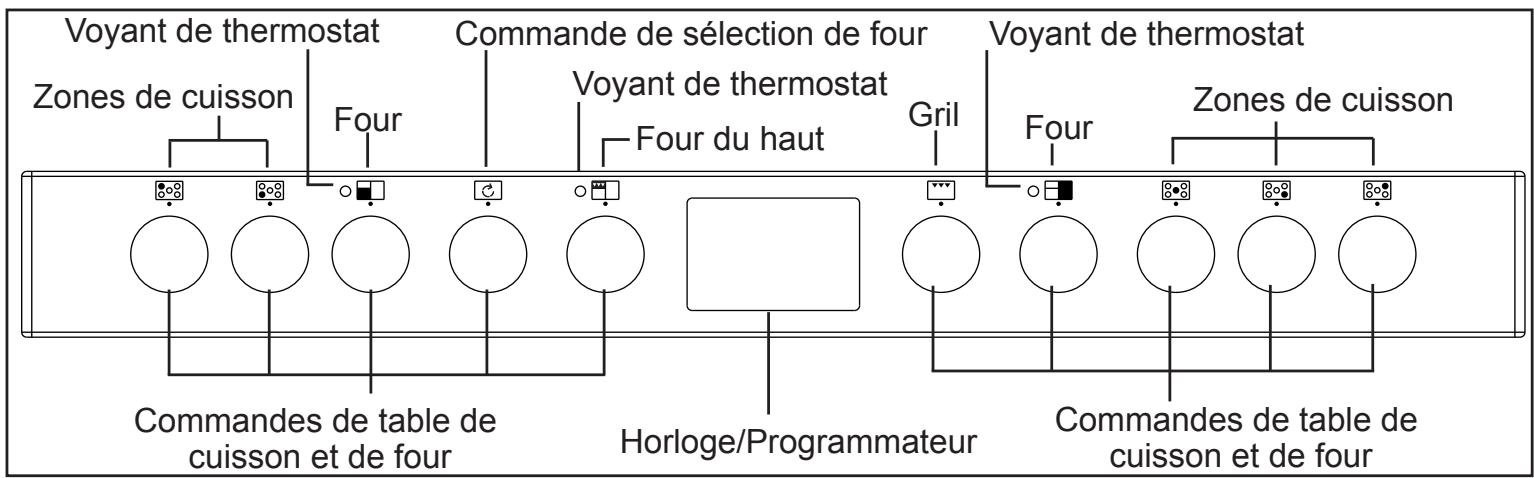

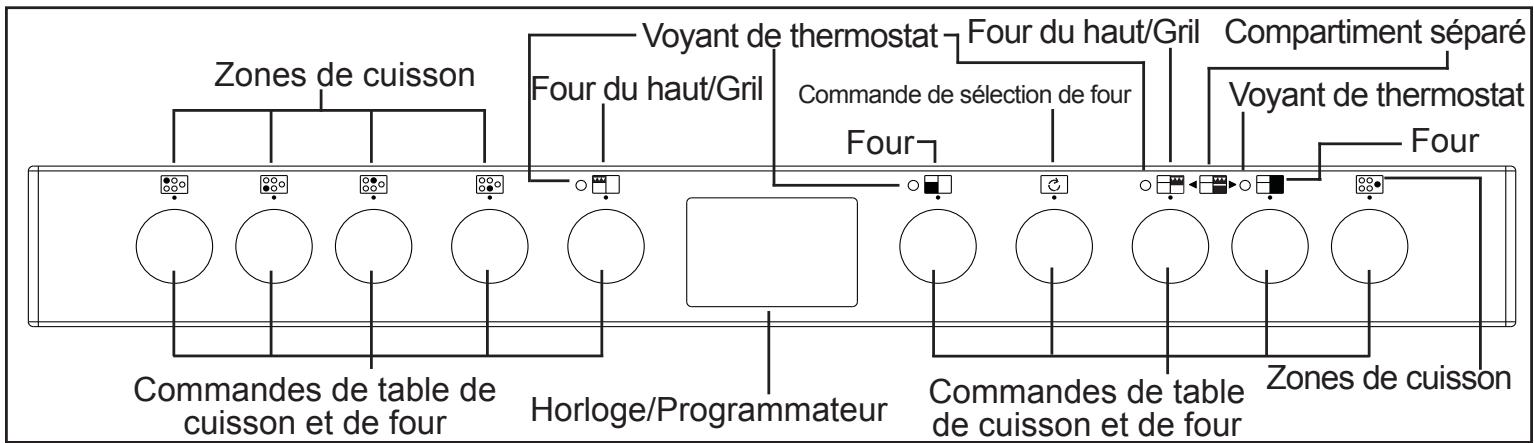

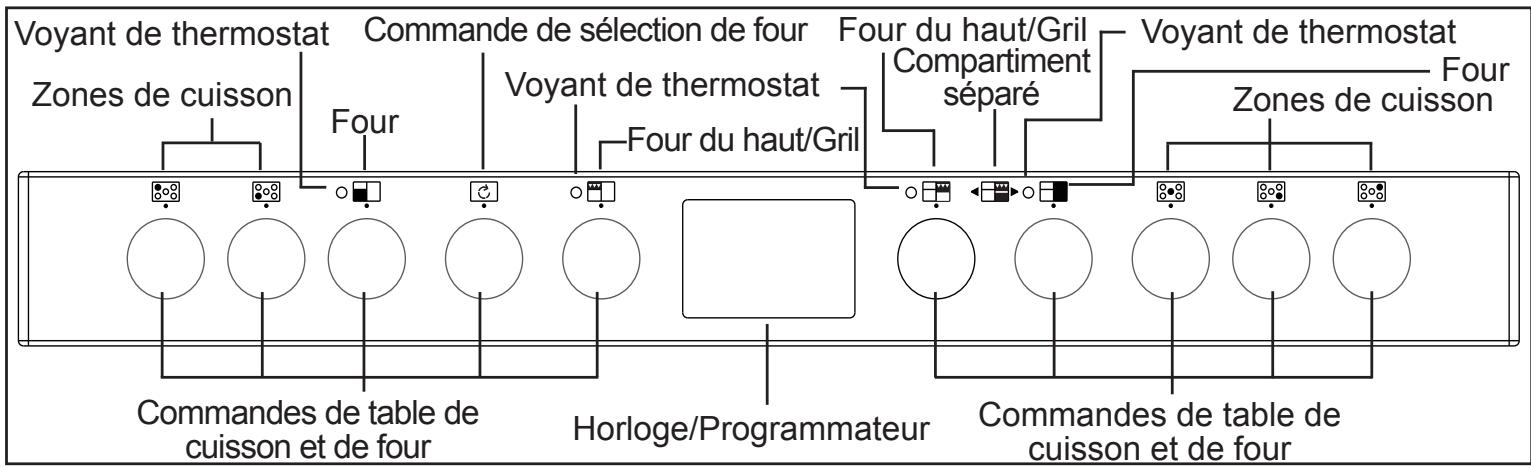

Panneau de commande 90 cm bicombustible Voyant de thermostat Zones de cuisson Four Commande de sélection de four Voyant de thermostat Voyant de thermostat Zones de cuisson Gril Four Four du haut Commandes de table de cuisson et de four Horloge/Programmateur Commandes de table de cuisson et de four Panneau de commande 90 cm bicombustible Deluxe Voyant de thermostat Zones de cuisson Commande de sélection de four Four du haut/Gril Compartiment Voyant de thermostat séparé Four Four du haut/Gril Commandes de table de cuisson et de four Horloge/Programmateur Voyant de thermostat Four Zones de cuisson Commandes de table de cuisson et de four Panneau de commande 90 cm bicombustible Gas-Thru-Glass Deluxe Zones de cuisson Voyant de thermostat Four du haut/Gril Compartiment séparé Four du haut/Gril Commande de sélection de four Four Commandes de table de cuisson et de four Horloge/Programmateur Voyant de thermostat Four Commandes de table Zones de cuisson de cuisson et de four

UTILISATION DE VOTRE APPAREIL

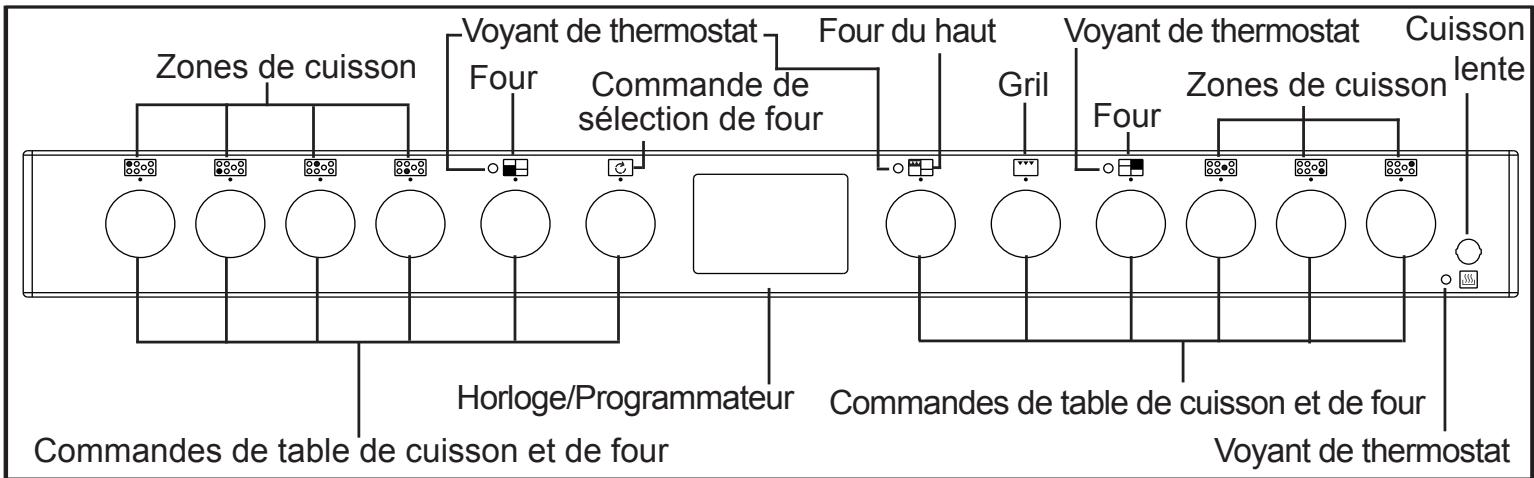

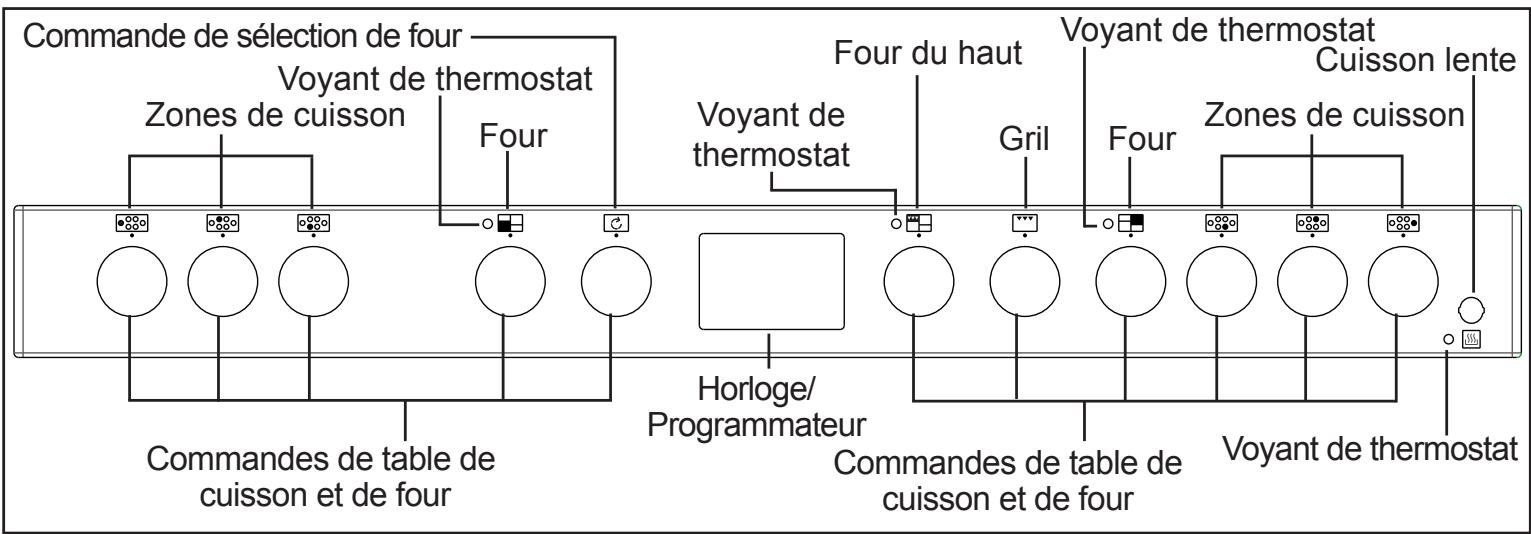

Panneau de commande 100/110 cm bicombustible Zones de cuisson Voyant de thermostat Voyant de thermostat Cuisson Four du haut Four Commande de Gril Zones de cuisson lente Four sélection de four Horloge/Programmateur Commandes de table de cuisson et de four Commandes de table de cuisson et de four Voyant de thermostat Panneau de commande 100/110 cm bicombustible Gas-Thru-Glass Deluxe Commande de sélection de four Voyant de thermostat Zones de cuisson Four Commandes de table de cuisson et de four Four du haut Voyant de thermostat Gril Voyant de thermostat Cuisson lente Four Horloge/ Programmateur Commandes de table de cuisson et de four Zones de cuisson Voyant de thermostat

UTILISATION DE VOTRE APPAREIL

Fonctions de l’appareil Remarque : Votre four n’est peut-être pas équipé de toutes ces fonctions. Pour de meilleurs résultats de cuisson, nous vous recommandons de préchauffer votre four pendant 15 minutes et de 3 à 5 minutes pour le gril. Seulement la cuisson lente utilise la fonction dédiée. Avant d’utiliser le four multifonction, sélectionnez d’abord la fonction du four ventilé. Décongélation Base chauffante avec ventilateur Four conventionnel Cuisson lente Four ventilé Gril ventilé Gril inférieur Commande de sélection de four Gril simple Gril conventionnel Double gril Chaleur du haut Chaleur de la base Eclairage uniquement Fonction pizza Levage du pain Maintenir au chaud Commande de sélection de four Four Électrique Arrêt OFF Plaque chauffante

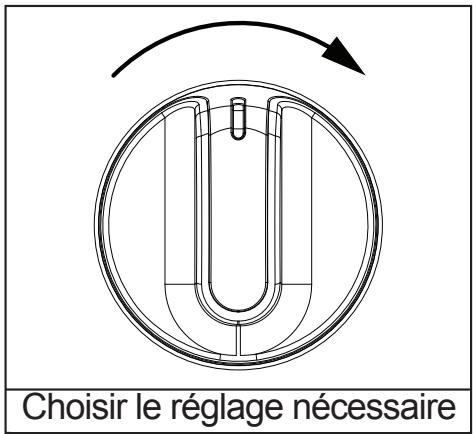

Fours et gril Choisir le réglage Choose requirednécessaire setting Lors de l’utilisation du four du haut ou du four principal, l’indicateur de thermostat blanc restera allumé tant que la température désirée n’est pas atteinte. Lorsque le four/gril du haut ou le gril est allumé, les ventilateurs de refroidissement s’allument pour maintenir la façade et les touches de commande au frais pendant la cuisson/grillade. Les ventilateurs de refroidissement peuvent être déclenchés lorsque les fours principaux sont utilisés, en fonction du réglage de la température. Ils peuvent continuer à fonctionner pendant un certain temps après que le four/grill a été éteint. Il est normal que le ventilateur se mette en marche et s’arrête pendant l’utilisation. Important : Ne posez jamais d’objets directement sur la base du four, ou ne la couvrez jamais avec de papier, car cela peut entraîner la surchauffe de la pièce. Placez toujours les objets sur le plateau. La partie gauche du four principal ne fonctionne pas si le programmateur est réglé sur Auto, reportez-vous à la section horloge/programmateur. Four du haut - Gril LA PORTE DOIT ÊTRE OUVERTE LORSQUE LE GRIL EST UTILISÉ. Four principal - Gril LA PORTE DOIT ÊTRE FERMÉE LORSQUE LE GRIL EST UTILISÉ POUR LA GRILLADE AVEC LE FOUR VENTILÉ ET CONVENTIONNEL. Four principal - Gril (gril du grand four 90 cm Deluxe uniquement) LA PORTE DOIT ÊTRE OUVERTE LORSQUE LE GRIL EST UTILISÉ..

UTILISATION DE VOTRE APPAREIL

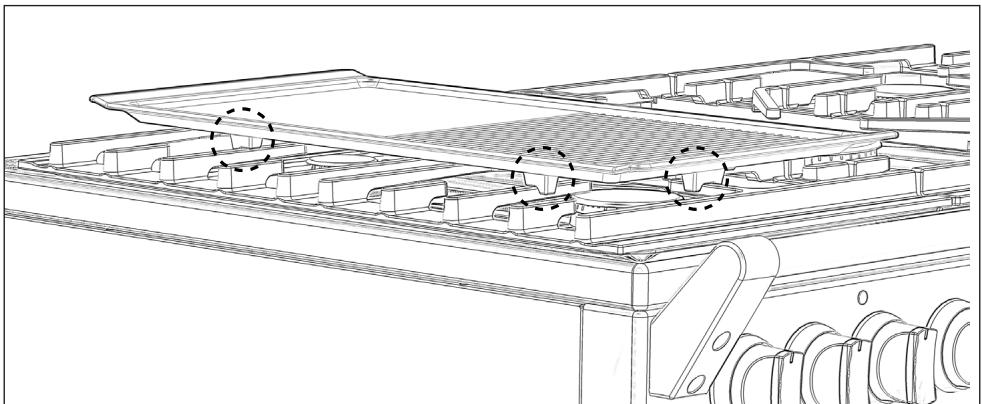

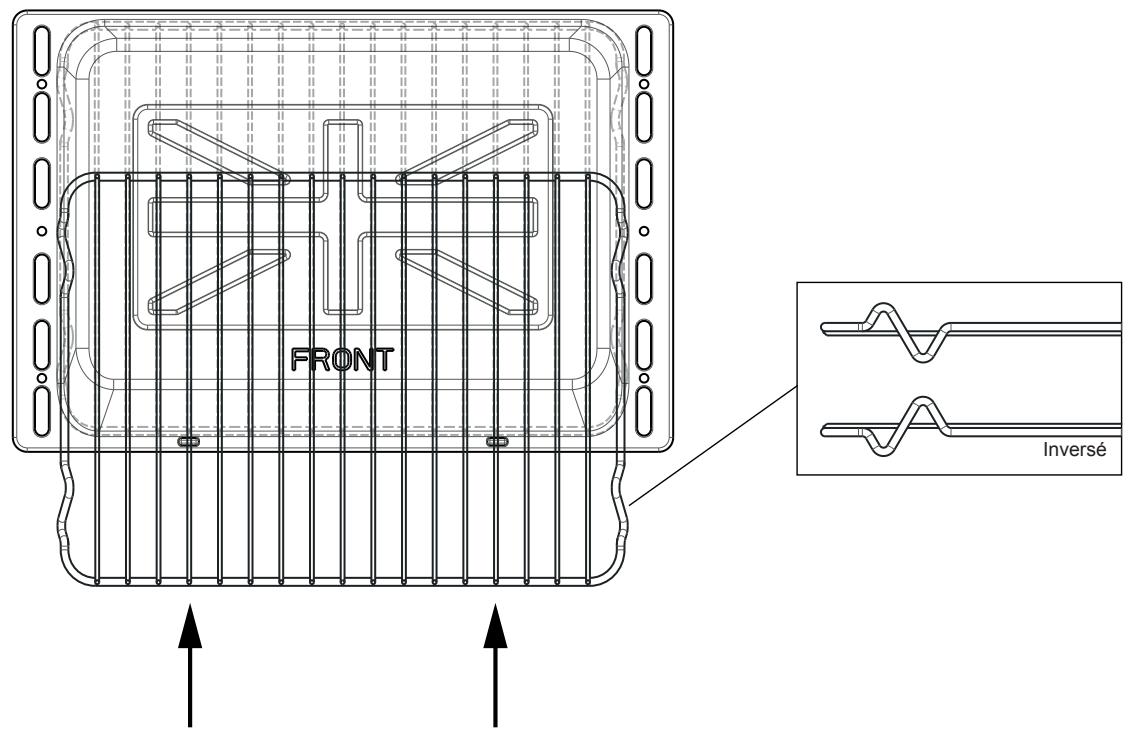

Support de grill et poêle à griller Les pieds de la grille du poêle à gril, peuvent être placés de manière à donner une position plus élevée ou plus basse pour la grille qui peut ne pas être utilisée du tout. La vitesse de la grillade peut être contrôlée en choisissant une position de plateau plus ou moins haute, ou en ajustant le réglage du gril. Inverted Inversé Plaque chauffante

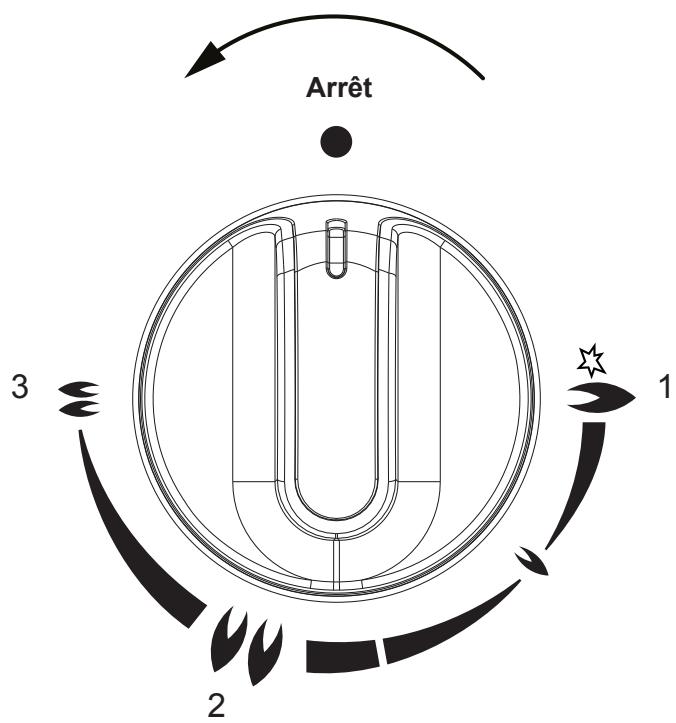

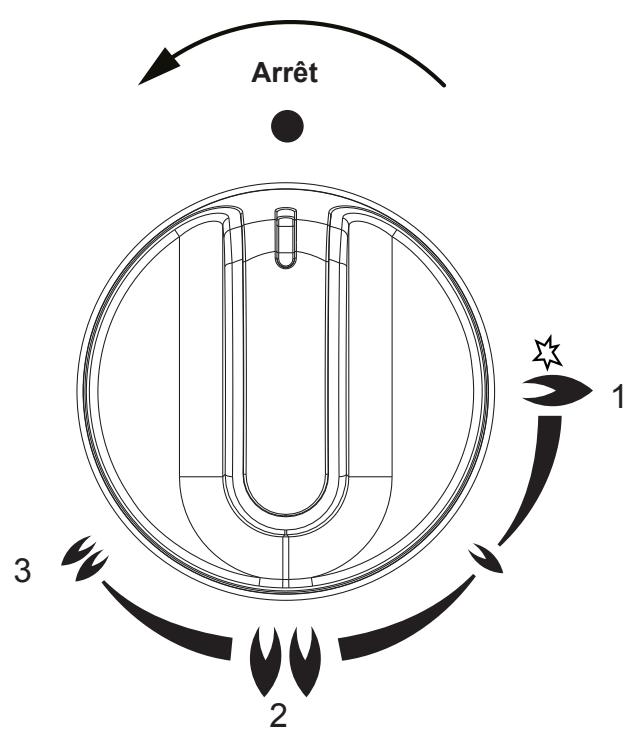

Appuyez sur le bouton de commande pour allumer le gaz pendant 15 secondes au maximum, puis relâchez. Pour le wok, veuillez laisser chauffer le brûleur quelques minutes. Une fois allumé, placez le bouton de commande sur la position désirée. Si le brûleur n’arrive pas à s’allumer pendant ce temps, relâcher le bouton et attendre 1 minute avant d’essayer de rallumer.

UTILISATION DE VOTRE APPAREIL

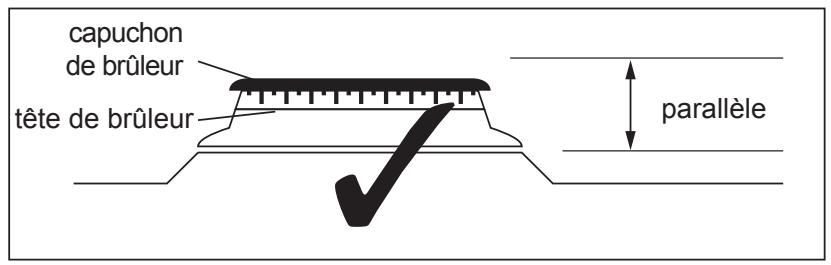

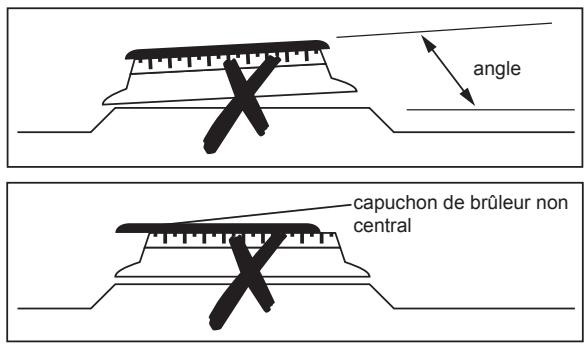

Montage des capuchons et têtes de brûleur angle angled capuchon burner cap de brûleur parallèle parallel tête de brûleur burner head capuchon denot brûleur non burner cap central central Placement des casseroles Assurez-vous toujours que vos casseroles soient placées au centre et ne laissez pas dépasser la flamme de la base de la casserole. Ne placez pas les casseroles directement sur les brûleurs. Tailles de casserole requises Bicombustible Zones de cuisson de la plaque chauffante Tailles de casserole minimales (mm) Rapide et Wok Toutes les autres zones de cuisson

Tailles de casserole maximale (mm)

90 cm Gas-Thru-Glass Tailles de casserole minimales (mm) Zones de cuisson Wok Toutes les autres zones de cuisson

Tailles de casserole maximale (mm)

100/110 cm Gas-Thru-Glass Zones de cuisson Tailles de casserole minimales (mm) Wok Toutes les autres zones de cuisson

Tailles de casserole maximale (mm)

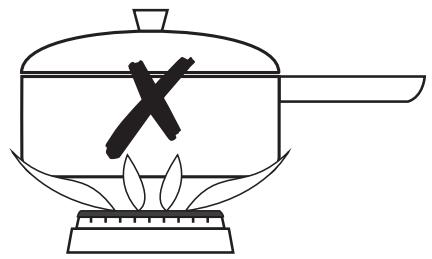

Avertissement : Ne laissez pas les récipients de cuisson chevaucher les zones de cuisson

Remarque : GTG - Quand vous positionnez les supports de casserole GTG, vérifiez qu’ils soient positionnés en toute sécurité sur les broches de la plaque chauffante.

UTILISATION DE VOTRE APPAREIL

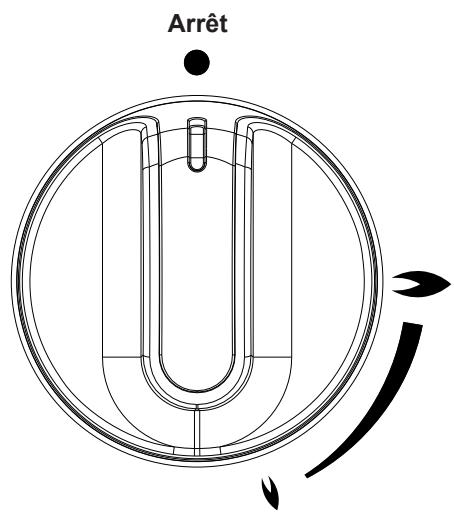

Utilisation du double wok Wok 90 cm Wok 100/110 cm Arrêt OFF Arrêt OFF

Pour allumer le brûleur extérieur du wok, tournez le bouton de commande sur le symbole de la flamme et d’allumage (1). Maintenez pendant 15 secondes jusqu’à ce que la flamme reste allumée. Tournez ensuite le bouton de commande à la puissance désirée. Pour activer les anneaux du wok intérieur et extérieur, tournez le bouton de commande sur le symbole de la double flamme (2). Pour réduire la puissance des deux anneaux du wok, tournez le bouton de commande sur (3).

AVANT DE COMMENCER. . . . Avant d'utiliser le gril, vérifiez que vous avez placé la plaque du gril dans la position requise car une fois que le gril est allumé, vous pouvez vous brûler si vous essayez de la changer de place. Ne fermez pas la porte alors que vous utilisez le gril. Tournez le bouton de commande du gril sur le paramètre de chauffe de votre choix. Tournez le bouton de la grille (le cas échéant) au réglage de chaleur désiré. Pour arrêter remettre le bouton de commande en position arrêt. Le ventilateur de refroidissement se met en marche pendant l'utilisation et continue à fonctionner pendant quelques instants. Pour un meilleur résultat, vous pouvez retourner la grille, ou tout retirer. Le double gril utilise tous les éléments supérieurs et est idéal pour griller des grandes quantités d'aliments. Le gril simple utilise une partie des éléments seulement et convient parfaitement pour griller des plus petites quantités d'aliments. Le poêle à griller Cet appareil est équipé d’un poêle à griller et d’un gril. Ajustements de la plaque du gril et de la grille La vitesse de grillade peut être ajustée en changeant de position la plaque du gril ou la grille de la poêle à griller. Haut : pour les aliments minces et le grillage. Bas : pour les morceaux de viande plus épais. Papier d'aluminium Ne couvrez jamais le poêle à griller ou les supports du gril avec du papier d’aluminium, ni ne laissez s’accumuler la graisse dans le poêle à frire, car un risque d’incendie est possible.

Avertissement : Les pièces

accessibles peuvent devenir chaudes lorsque le gril est en cours d'utilisation. Les enfants doivent être éloignés. Types de gril Double gril : dispose de deux éléments de gril utilisables conjointement ou comme un seul gril.

Pour de meilleurs resultants : Préchauffer le gril simple pendant 5 minutes et le double gril pendant 3 minutes.

Comme pour tout manuel de cuisson, les durées sont approximatives et peuvent être ajustées en fonction du goût personnel. Type de Nourriture Durée approximative (minutes) Lard fumé

Tranches de jambon fumé

Lorsque vous cuisinez, éloignez les enfants du voisinage du four. Attention : L’élément du haut devient extrêmement chaud en fonctionnement, soyez encore plus prudent afin d’éviter de le toucher. Le four du haut est un four conventionnel. Remarque : le four du haut n’est pas contrôlé par le programmateur. Pour allumer le four du haut Tournez le bouton de commande de température jusqu’à atteindre la température nécessaire. L’indicateur du thermostat blanc restera allumé tant que la température désirée n’est pas atteinte, puis il s’éteindra. Il s’allumera et s’éteindra régulièrement car le thermostat doit maintenir la température désirée. Pour éteindre le four, tournez le bouton de commande du four du haut sur la position d’arrêt. Important : Ne posez jamais d’objets directement sur la base du four, ou ne la couvrez jamais avec de papier, car cela peut entraîner la surchauffe de la pièce. Placez toujours les objets sur le plateau. Le ventilateur de refroidissement Lorsque le four du haut est allumé, vous entendrez tourner le ventilateur de refroidissement. Cela permet de maintenir le bandeau et les boutons de commande de l’appareil froids pendant la cuisson. Il arrive que le ventilateur continue de tourner pendant un certain temps après avoir éteint le four. Préchauffage Le four doit être préchauffé lors de la cuisson d’aliments congelés ou réfrigérés. Nous recommandons le préchauffage pour les mélanges de levure, les pâtes à frire, les soufflés et les génoises. Préchauffez le four jusqu’à ce que l’indicateur lumineux s’éteigne pour la première fois. Cette opération devrait durer 15 minutes au maximum en fonction de la température désirée. Si vous ne préchauffez pas le four, la durée de cuisson indiquée dans le guide suivant devra être prolongée car elles sont données pour un four préchauffé. Position de la Grille Lors de la cuisson d’un aliment congelé ou réfrigéré, utilisez la position de la grille la plus haute possible, tout en laissant un espace suffisant entre l’aliment et l’élément du haut. La grille du four doit être positionnée avec les saillies à l'arrière du four et orientées vers le haut. Placez les plateaux de cuisson et plats à rôtir au milieu des grilles et laissez une position de grille libre pour permettre la circulation de la chaleur. Lors de l’utilisation du four du haut Faisant partie intégrante de la cuisson, l’air chaud est évacué à travers une ouverture située en haut des fours. Lorsque la porte du four est ouverte, il faut éviter tout contact avec l'air chaud, car cela peut déranger les personnes ayant la peau sensible. Il est recommandé de tenir la poignée située en bas de la porte du four.

DU HAUT Durées de cuisson Ces durées de cuisson sont données pour un four préchauffé. Ces durées de cuisson sont approximatives parce que la taille et le type de plat préparé les modifient comme les préférences personnelles. Position de la Grille En règle général, lors de la cuisson d’un aliment congelé ou réfrigéré, utilisez la position de la grille la plus haute possible, tout en laissant un espace suffisant entre l’aliment et l’élément du haut. Suivez les instructions données sur l’emballage. Températures de cuisson Les températures et temps indiqués dans le guide de cuisson sont basés sur des plats préparés avec de la margarine. Il est nécessaire de réduire la température si on utilise de la margarine molle. Si une recette donne un réglage de température différent que celui indiqué dans le guide, les instructions de la recette doivent être suivies. Comme le four du haut est plus compact, il sera peut-être nécessaire de diminuer les températures de cuisson indiquées dans les recettes d’un maximum de 20 °C. Utilisez le guide de cuisson à titre de référence pour déterminer la température à utiliser. Élément Température (°C) Position de la Grille Durée de cuisson approximative Petits gâteaux Sandwich Victoria (2 x 180 mm / 7”) Roulé Gâteau aux fruits semi riche (180 mm x 7”) Petits pains Meringues

pâte brisée Pâte feuilletée Pâte à choux

En fonction de la taille et du type de plat cuisiné et également de la farce Biscuits Pudding à la génoise Pudding de lait

Les parties accessibles peuvent devenir chaudes pendant l'utilisation du four. Les jeunes enfants ne doivent y toucher. Pour allumer le four Tournez le bouton de commande du four sur la position souhaitée. Le néon du thermostat blanc (le cas échéant) restera allumé tant que la température désirée n’est pas atteinte, puis s’éteindra. Il s’allumera et s’éteindra régulièrement car le thermostat doit maintenir la température désirée. Pour éteindre le four, tournez le bouton de commande sur la position d’arrêt . Fonctionnement manuel (four de gauche uniquement) Le programmateur doit être réglé sur le mode manuel, avant d'utiliser le four principal. Si A (Automatique) est affiché sur l'écran du programmateur, mettez le four sur le mode manuel en appuyant sur les touches haut et bas simultanément Tout programme choisi sera annulé. Le ventilateur de refroidissement Le ventilateur de refroidissement peut se mettre en marche lorsque le four principal est allumé, et peut rester en marche pendant un certain temps après l'extinction du four.

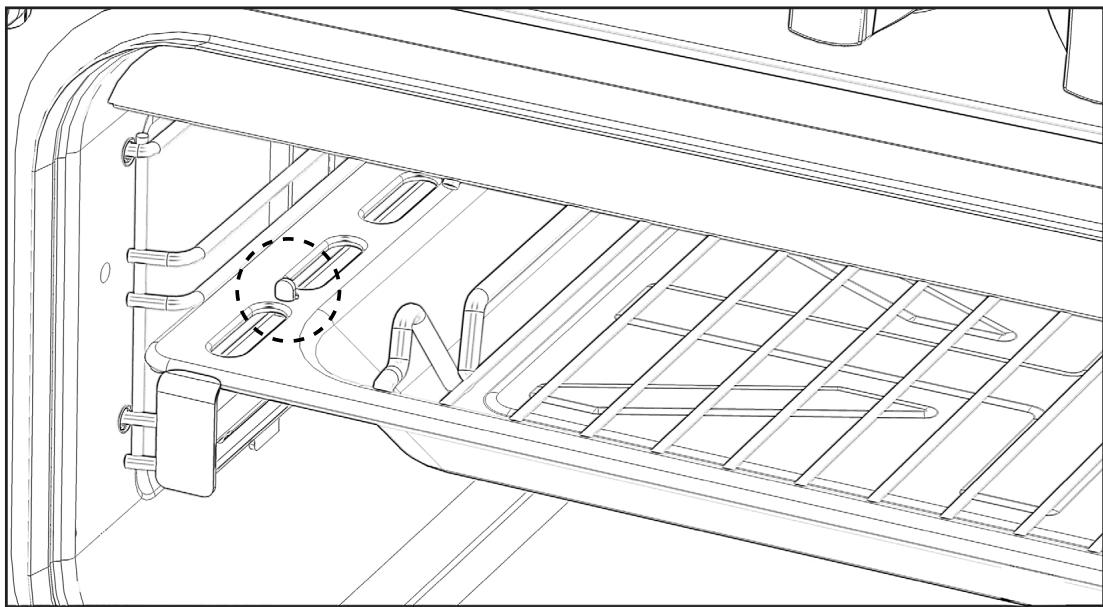

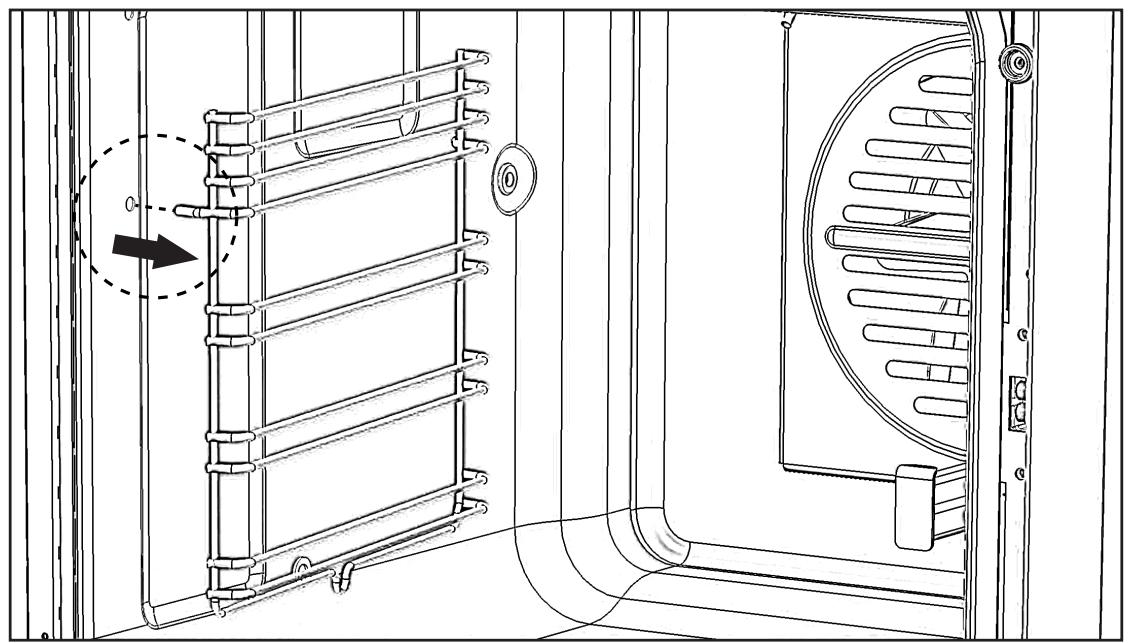

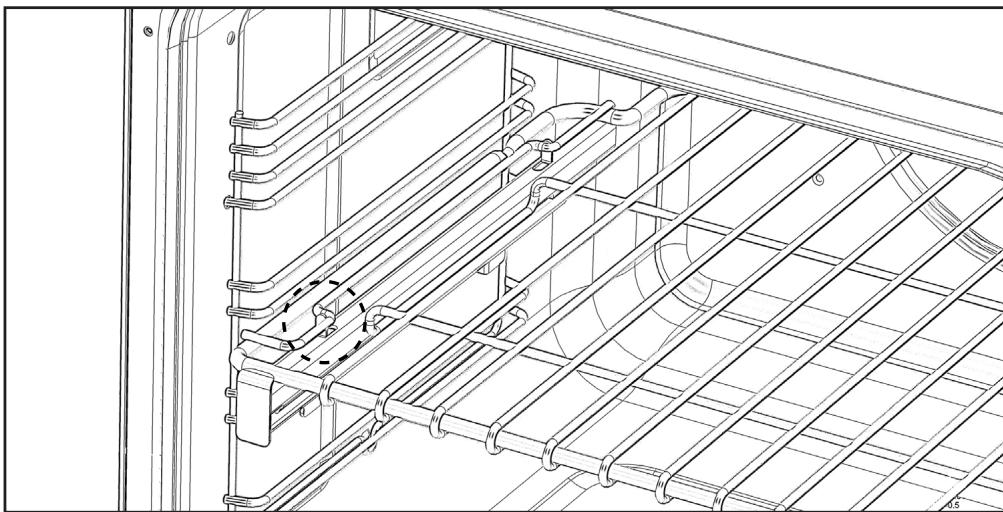

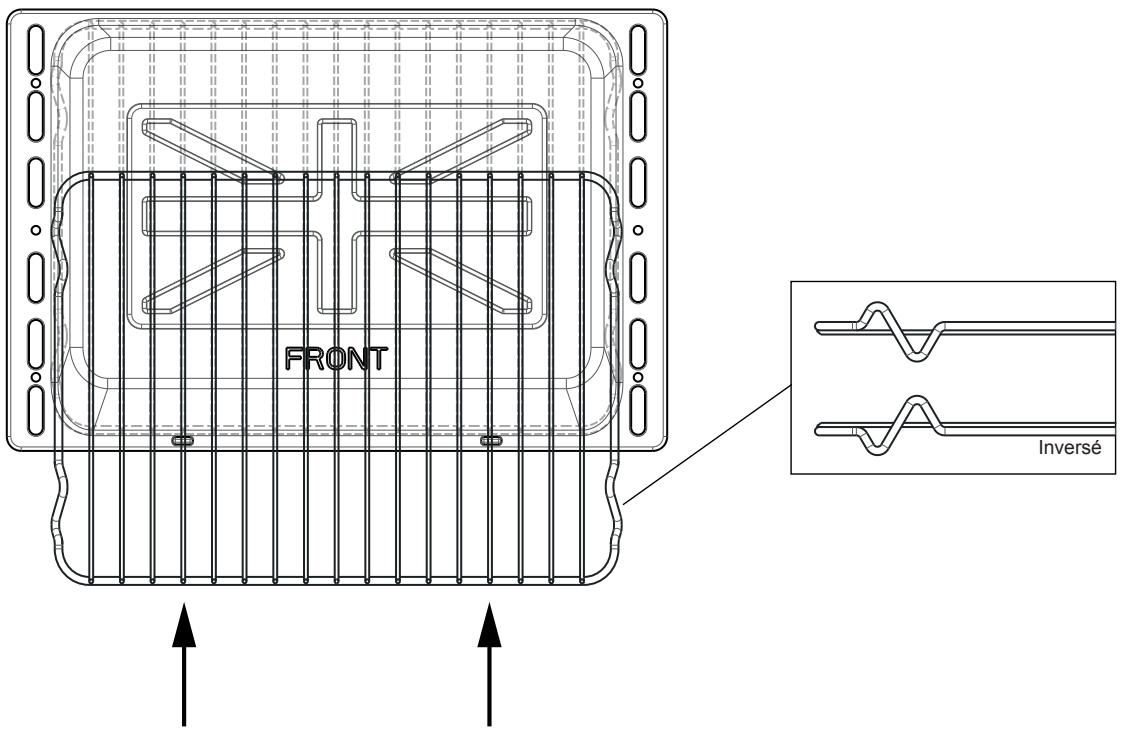

Grilles de four Lors de l'utilisation du four Faisant partie du processus de cuisson, de l'air chaud est évacué à travers un évent du four. Lorsque la porte du four est ouverte, il faut éviter tout contact avec l'air chaud, car cela peut déranger les personnes ayant la peau sensible. Il est recommandé de tenir la poignée située en bas de la porte du four. La grille du four doit être positionnée avec les saillies à l'arrière du four et orientées vers le haut. Positionnez les plateaux de cuisson et les plats à rôtir au milieu de la grille. Plateaux de cuisson et plats à rôtir PRÉCHAUFFAGE Pour obtenir les meilleurs résultats de cuisson et même de brunissage, les tailles recommandées des plateaux de cuisson et plats à rôtir doivent être comme suit : Four ventilé Plateau de cuisson 350 mm x 250 mm Lors de la cuisson d'aliments sensibles tels que soufflés, boudins Yorkshire ou cuisson de pain, il est recommandé de préchauffer le four jusqu'à ce que le néon s'éteigne une première fois. Pour tous les autres types de cuisson, un préchauffage n'est pas forcement nécessaire. Un plateau de cuisson de cette taille peut contenir jusqu'à 12 petits gâteaux. Four conventionnel Plat à rôtir 370 mm x 320 mm Il est recommandé d'utiliser des ustensiles de cuisine de bonne qualité. Des plateaux et plats de mauvaise qualité peuvent se déformer lorsqu'ils sont chauffés et donner des cuissons non homogènes. Le préchauffage est toujours nécessaire

Cuisson lente (position ou 100 °C) Veillez à ce que les aliments congelés soient bien décongelées avant la cuisson. N'utilisez pas la cuisson lente pour morceaux de viande ou volaille pesant plus de 2,250 kg. Préchauffer le four à 170 °C et laissez cuire pendant 30 minutes, puis positionnez la commande du four sur ou 100 °C (réglage de cuisson lente) pour le reste du temps de cuisson. Les cuissons lentes prennent 3 fois plus de temps que les cuissons normales.

N'ouvrez pas inutilement la porte du four pendant la cuisson lente, car cela fait perdre de la chaleur à basse température. Utilisez toujours des plats avec des couvercles étanches. Pour remédier à des couvercles mal adaptés, placez du papier d'aluminium au dessus du plat sous le couvercle. Papier d'aluminium L'utilisation du papier d'aluminium pour couvrir les plats d'aliments ou de cuisson, des grilles du four ou la base du four crée un risque d'incendie. Cuisiner avec un four ventilé Ce four est d'une grande efficacité, il se peut que vous remarquiez l'émission de vapeur à partir du four lorsque la porte est ouverte. Soyez prudent lorsque vous ouvrez la porte. Si vous êtes habitué avec un four traditionnel, vous allez constatez un certain nombre de différences en cuisinant avec un four ventilé qui nécessite une approche différente : Il n'y a pas de zones de chaleur dans un four ventilé car le ventilateur de convection à l'arrière du four assure une température uniforme dans tout le four. Cela le rend idéal pour la cuisson par fournée, ex. lors de la planification d'une réception, car tous les aliments doivent être cuits dans la même période. Les aliments sont cuits à une température inférieure à celle d'un four traditionnel, de manière que les températures habituelles des cuissons peuvent être réduites. Reportez-vous au tableau de conversion. Le préchauffage n'est généralement pas nécessaire car un four ventilé se réchauffe rapidement. Les saveurs ne sont pas transférées dans un four ventilé, c.-à-.d vous pouvez cuire des aliments à forte odeur, tels que poisson, en même temps que des aliments légers tels que puddings au lait. Lors de cuisson par fournée d'aliments qui gonflent, ex. pain, veillez à laisser suffisamment d'espace entre les grilles pour permettre la montée. Remarque : Si deux grilles ou plus sont utilisées, il est nécessaire d'augmenter légèrement le temps de cuisson. Les 2 grilles du four étant plus larges que celles d'autres fours, il est possible de placer 2 plats par grille, ex. 2 sandwiches victoria ou 2 casseroles. Vous pouvez cuisiner au four en même temps un repas complet et éventuellement autre chose à conserver au frigo, en choisissant judicieusement les plateaux et les plats qui permettent « d'aider l'air à circuler librement ». Vous remarquerez que les projections de graisse seront réduites lors de rôtissage de viande, cela est dû en partie à une température plus faible du four ; le nettoyage du four en sera également réduit. Un four ventilé assure la même température dans tout le four, il est donc inutile de respecter les positions des grilles données dans le guide de cuisine.

Il n'est pas nécessaire de déplacer les plats sur une grille différente pendant la cuisson, comme pour un four normal. Pour aider l'air circuler à librement Placez les grilles dans le four de manière équidistante et laissez un espace suffisant entre le haut et le bas du four. Si plusieurs plats/plateaux de cuisson sont placés sur une grille, laissez au moins 25 mm entre eux et entre les parois du four. Maintenir au chaud ou 70°C) (Ajustement Cette température est réglée pour permettre à l’utilisateur de garder les aliments au chaud sans trop les cuire. Ce réglage permet aussi de décongeler les aliments congelés ou réchauffer les assiettes. N’utilisez pas cette fonction pour la cuisson. Décongélation et refroidissement dans le four principal Pour décongeler des aliments, tournez la commande du four sur la position Levage du pain, placez les aliments au centre du four et fermez la porte. Pour refroidir les aliments après cuisson avant la réfrigération ou la congélation, positionnez la commande principale du four sur Décongélation et laissez la porte ouverte. Durées de décongélation Ne pas décongeler une volaille farcie avec cette méthode. Ne pas décongeler des grandes portions de viande ou de volaille de plus de 2 kg avec cette méthode. Ne jamais mélanger des aliments non cuits à décongeler avec des aliments cuits à refroidir, cela peut entraîner une contamination croisée. La décongélation de la viande, volaille et poisson peut être accélérée en utilisant cette méthode, mais assurez-vous que les aliments sont complètement décongelés avant leur cuisson. Placez la viande/ volaille sur une grille dans le plateau.

GUIDE DE CUISSON AU FOUR

PRINCIPAL Temps et températures de cuisson Les températures et temps indiqués dans le guide de cuisson sont basés sur des plats préparés avec de la margarine. Il est nécessaire de réduire la température si on utilise de la margarine molle. Veillez à laisser suffisamment d'espace entre les grilles pour permettre la montée des aliments qui gonflent. Ne placez pas de plats au dessus de la base du four car cela empêche l'air de circuler librement. Petits morceaux ou morceaux fins de poisson ou viande surgelée - ex : filets de poisson, crevettes, et haché, environ 1 à 2 heures. Placer les aliments en une seule couche pour réduire la durée de décongélation. Une casserole de taille moyenne ou un ragoût prend environ 3 à 4 heures. Un poulet de 1,5 kg prêt à cuir au four prend environ 5 heures, retirez les abats dès que possible. Attention

Remarque : le four est ventilé ; par conséquent, les températures de cuisson pour un four conventionnel doivent être ajustées. Le tableau ci-dessous indique les températures de cuisson pour un four conventionnel, les températures pour un four ventilé et les positions de la grille. Pour des résultats optimaux, les Température pour un four conventionnel (°C)

Type de Nourriture Gâteaux Petits gâteaux Sandwich Victoria Gâteau aux fruits semi riche Gâteau de Noël Puddings Pudding au pain à l'anglaise Crumble aux fruits Divers: Boudins Yorkshire : grand petit pâte brisée températures de cuisson pour un four conventionnel doivent être converties à des températures pour un four ventilé. Par exemple, un aliment qui doit normalement être cuisiné à une température de cuisson pour un four conventionnel de 180 °C, doit être donc cuisiné à une température pour un four ventilé de 160 °C. Four ventilé (°C)

Réglage de température Durée Position de (°C) Approximative la Grille Conventionnel Ventilé

2,5 HEURES 3 HEURES 2,5 HEURES 3 HEURES

Dépend de la garniture 2-4

Gâteaux aux fruits traditionnels Dinde rôtie Il convient de rappeler que les fours peuvent changer avec le temps, donc les temps de cuisson peuvent varier, ainsi il sera difficile d'être précis lors de préparation de gâteaux aux fruits. La cuisson d'une dinde est conditionnée par deux types de viande - la chair légère et délicate des blancs, que l'on ne doit pas laisser se dessécher, et la chair plus foncée des cuisses, qui prend plus longtemps à cuire. C'est pour cela qu'il faut goûter le gâteau avant de le sortir du four. Utilisez pour cela une brochette réchauffée que vous insérez dans le gâteau. Si la brochette en ressort propre alors le gâteau est cuit.

Utilisez les températures suggérées dans les recettes, et les ajuster selon la table de conversion.

N'essayez pas de faire des gâteaux de Noël plus grand que la capacité du four, vous devez laisser au moins 25 mm entre les parois du four et le moule.

Utilisez toujours les températures recommandées dans les recettes.

Pour protéger un gâteau très riche en fruits pendant la cuisson, entourez le moule de deux couches de papier brun.

Il est recommandé que les couches de papier brun ne dépassent pas la hauteur du moule, car cela pourrait gêner la circulation efficace de l'air.

N'utilisez pas de la margarine molle pour gâteaux riches en fruits, sauf indication contraire dans les recettes.

Utilisez toujours un moule de taille et forme appropriées aux quantités données dans les recettes. Une dinde doit cuire suffisamment longtemps pour que les cuisses soient cuites, et il est par conséquent nécessaire de l'arroser fréquemment. Les blancs peuvent être protégés lorsqu'ils ont bruni.

Veillez toujours à ce que la dinde soit complètement décongelée et les abats enlevés avant la cuisson.

La dinde peut être rôtie à 160 °C - 180 °C (ventilé) ou à 180 °C - 200 °C (conventionnel) pendant 20 minutes pour 450 g, plus 20 minutes, sauf indication contraire sur l’emballage.

La dinde peut être rôtie porte ouverte, poitrail tourné vers le bas, pendant la moitié de la durée de cuisson, puis retourner pour le reste de la durée de cuisson.

Si la dinde est farcie, ajoutez 5 minutes pour 450 g à la durée de cuisson.

Si la dinde est rôtie en la couvrant de papier aluminium, ajoutez 5 minutes pour 450 g à la durée de cuisson. Pour savoir si la dinde est cuite, plantez un couteau fin dans la partie la plus épaisse de la cuisse. Si le jus est clair, la dinde est cuite. Si le jus est encore rose, il faut prolonger le temps de cuisson.

Guide de rôtisserie Remarque : Les temps de cuisson indiqués dans le guide de rôtissage ne sont qu'une estimation, car la taille et l'âge de la dinde, la forme du morceau et la proportion d'os peuvent avoir des incidences.

Pour cuire de la viande ou de la volaille farcie, calculez la durée de cuisson à partir du poids total de la viande plus la farce.

Pour cuire des morceaux en papier d'aluminium ou dans un four à griller couvert, et pour les casseroles à couvercle, ajoutez 5 minutes au temps de cuisson calculé par 450 g.

Les petits morceaux pesant moins de 1,25 kg peuvent nécessiter 5 minutes de temps de cuisson supplémentaire par 450 g.

Placez la grille du four de manière que la viande/volaille soit au milieu du four.

Il est recommandé de nettoyer l'appareil après un rôtissage ouvert. La viande surgelée doit être soigneusement décongelée avant la cuisson. Il est conseillé de commencer la décongélation les gros morceaux durant la nuit. La volaille surgelée doit être soigneusement décongelée avant la cuisson. La durée dépend de la taille de la volaille, par exemple une grosse dinde nécessite jusqu'à 48 heures pour décongeler. L'utilisation d'une grille avec un plat à rôtir contribue à réduire les projections de graisse et donc à faciliter le nettoyage de l'intérieur du four. Vous pouvez également mettre des pommes de terre ou d'autres légumes autour de la viande/volaille à rôtir pour éviter les projections de graisse. Faire cuire dans le four principal à : 160 °C - 180 °C (ventilé) Durée de cuisson approximative (four préchauffé) 180 °C - 200 °C (normal) Bœuf Saignant Moyen Bien cuit 20 minutes par 450 g, plus 20 minutes 25 minutes par 450 g, plus 25 minutes 30 minutes par 450 g, plus 30 minutes Agneau Moyen Bien cuit 25 minutes par 450 g, plus 25 minutes 30 minutes par 450 g, plus 30 minutes Porc 35 minutes par 450 g, plus 35 minutes Volaille 20 minutes par 450 g, plus 20 minutes

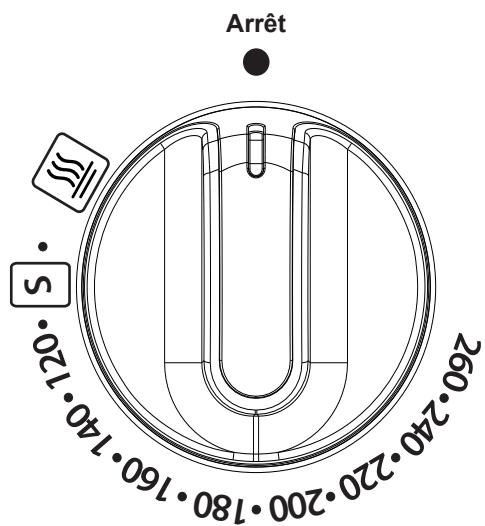

FOUR MULTIFONCTIONS Le four multifonctions peut être contrôlé par le programmateur (reportez-vous à la section Programmateur/Horloge pour plus d'informations).

Important : Ne jamais poser des aliments ou des plats sur la base du four principal car elle peut surchauffer. Le programmateur doit être réglé en mode manuel avant de pouvoir l’utiliser ou de le programmer. Bascule vers le four multifonctions

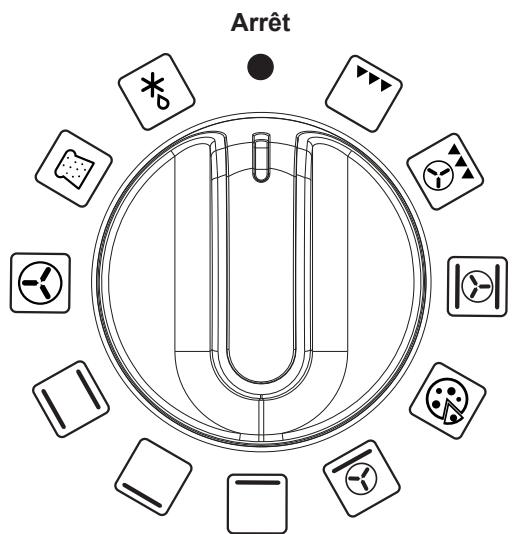

Utiliser le bouton de commande des fonctions pour sélectionner celle que vous voulez utilisez, reportez-vous au tableau des fonctions. Remarque : Vous pouvez changer de fonction pendant la cuisson et tant que le four est en mode manuel.

Tourner le bouton de commande de la température sur celle que vous voulez utiliser.

Le voyant du thermostat s'allume pour indiquer que le four chauffe, et une fois la température atteinte, le voyant s'éteint.

Pour éteindre le four, tournez simplement le bouton de commande sur la position •.

Le ventilateur de refroidissement peut se mettre en marche pendant l'utilisation et continuer à fonctionner pendant quelques instants.

Avant de commencer. . . . Avant d'utiliser le gril, vérifiez que vous avez placé la plaque du gril dans la position requise car une fois que le gril est allumé, vous pouvez vous brûler si vous essayez de la changer de place.

GRIL VENTILÉ/CONVENTIONNEL

La fonction de gril doit être utilisée avec la porte fermée.

Tournez le bouton de commande sur le réglage du gril nécessaire (conventionnel ou ventilé).

Tournez le sélecteur de température sur la valeur de température nécessaire de la même façon que pour régler la température du four. Pour éteindre, tournez le bouton de commande vers la position ‘off’.

Avertissement : Les pièces

accessibles peuvent devenir chaudes lorsque le gril est en cours d'utilisation. Les enfants doivent être éloignés.

Types de gril Gril simple : dispose d’un seul élément de gril. Le repose-plat DOIT être retourné lorsque vous utilisez le gril simple dans le four principal.

Pour de meilleurs résultats : Préchauffer le gril simple pendant 5 minutes et le double gril pendant 3 minutes. Le ventilateur de refroidissement peut se mettre en marche pendant l'utilisation et continuer à fonctionner pendant quelques instants. Pour un meilleur résultat, vous pouvez retourner la grille, ou tout retirer. Le néon du gril Lorsque vous grillez avec la porte fermé, le néon s'allume et s'éteint en boucle à mesure que la température est maintenue à l'intérieur de la cavité.

Guide du four ventilé

Quelques réglages sont indispensables pour les températures de cuisson conventionnelles.

Le tableau ci-dessous indique les températures de cuisson conventionnelles, les températures ventilés et les positions de la grille. Pour obtenir des résultats optimum avec le paramètre du four ventilé, les températures conventionnelles doivent être converties aux températures du four ventilé.

Par exemple, un aliment qui cuirait à 180°C cuira maintenant à la température du four ventilé de 160°C.

Ce four à une très haute efficacité, vous pouvez remarquer une émission de vapeur lorsque la porte est ouverte.

Lorsque vous cuisez des aliments frais ou surgelés, suivez les durées de cuissons et les températures indiquées sur l'emballage. S'assurer que les aliments sont chauds à l'intérieur avant de servir.

Il n'existe aucune zone de chauffe et de transfert de goût avec un four ventilé, ce qui vous permet de cuire une plus grande variété d'aliments ensemble.

Si vous utilisez plusieurs plaques, vous aurez besoin d'augmenter légèrement la durée de cuisson.

Assurer un espace suffisant entre les plats, pour permettre aux aliments de cuire et à l'air de circuler. Temp. conventionnelle (°C) Four d’une grande efficacité(°C) Position de la thermostat

Les durées de rôtisserie dépendent du poids, de la forme et de la texture de la viande et des goûts personnels. Pour calculer la durée idéale, pesez la viande ou la volaille, y compris la garniture, et suivez les durées fournies ci-dessous. Les viandes (y compris le poulet) doivent être rôties à 180 - 200°C Conventionnels/ 160 - 180°C ventilés pendant 20 - 30 mins par 450g, plus 20 minutes sur la position de grille 2.

La viande surgelée doit être soigneusement décongelée avant la cuisson. Pour des grandes pièces, il est conseillé de laisser décongeler toute la nuit.

La volaille surgelée doit être soigneusement décongelée avant la cuisson. La durée dépend de la taille de la volaille, par exemple une grosse dinde nécessite jusqu'à 48 heures pour décongeler.

Pour cuire de la viande ou de la volaille farcie, calculez la durée de cuisson à partir du poids total de la viande plus la farce.

Cuire des viandes dans des feuilles d'aluminium, des plats couverts, des casseroles avec couvercle ou des sachets à rôtir permet de minimiser la réduction de la viande, donne plus de moelleux et évite les éclaboussures d'huile. Cependant, une durée de cuisson légèrement plus longue sera requise, ajoutez 5 - 10 minutes par 450g à la durée calculée. Si vous utilisez des sachets, ne dépassez pas les températures conseillées par le fabricant, et ne laissez pas le sachet entrer en contact avec les côtés ou le haut du four.

Utilisez un repose-plat avec le récipient à rôtir pour réduire les éclaboussures d'huile pendant la rôtisserie ouverte et garder l'intérieur du four propre.

L'utilisation d'un récipient à rôtir plus grand que celui fourni n'est pas conseillé car il peut entraver la performance du four et entraîne des durées de cuisson plus longues.

Guide de rôtisserie Dinde rôtie

La cuisson d'une dinde est conditionnée par deux types de viande - la chair légère et délicate des blancs, que l'on ne doit pas laisser se dessécher, et la chair plus foncée des cuisses, qui prend plus longtemps à cuire. Une dinde doit cuire suffisamment longtemps pour que les cuisses soient cuites, et il est par conséquent nécessaire de l'arroser fréquemment. Les blancs peuvent être protégés lorsqu'ils ont bruni.

La dinde doit être rôtie à 180°C 190°C Conventionnels / 160°C - 180°C Ventilé pendant 20 mins par 450g, plus 20 minutes.

La dinde peut être rôtie porte ouverte, poitrail tourné vers le bas, pendant la moitié de la durée de cuisson, puis retourner pour le reste de la durée de cuisson.

Si la dinde est farcie, ajoutez 5 minutes par 450g à la durée de cuisson.

Si la dinde est recouverte d'une feuille d'aluminium, ajoutez 5 minutes par 450 g à la durée de cuisson.

Pour savoir si la dinde est cuite, plantez un couteau fin dans la partie la plus épaisse de la cuisse. Si le jus est clair, la dinde est cuite. Si le jus est encore rose, il faut prolonger le temps de cuisson. S'assurer toujours que la dinde est bien cuite avant de la servir. Durée de rôtisserie d'une dinde La plupart des dindes cuisent en fonction de leur poids. La durée doit être calculée suivant l'une de ces méthodes: 40 minutes par 1kg plus 10 minutes par 1/4 kg. 20 minutes par 450g, plus 20 minutes. La taille maximum de la dinde pour cet équipement est: 20lbs soit environ 9kgs. Ne pas essayer de rôtir une dinde plus grande que cela car le résultat n'est pas garanti.

Guide de boulangerie général Dépannage - gâteaux aux fruits PROBLÈME CAUSE POSSIBLE le fruit trempe dans le fond Baisser la température du four qui peut faire que le gâteau prend plus de temps à cuire, ce qui est laisse au fruit le temps de tremper. Ou bien trop de liquide ou de levure. Le fruit n'a peut être pas été correctement lavé et séché. Le gâteau trempe / s'effondre au centre Trop de levure dans la préparation. Four trop chaud ou trop froid. Ou pas assez de liquide ou crème insuffisante. La surface se craquèle Moule trop petit ou trop de préparation dans le moule. Trop de levure dans la préparation plus pas assez de liquide ou crème insuffisante. Le four est peut être trop chaud. Croûte externe dure avec une partie humide à l'intérieur Four trop chaud, donc le gâteau a cuit trop vite. Trop de sucre ou liquide insuffisant. Brûlé à l'extérieur Température du four trop chaude. Four trop petit pour la taille du gâteau. Protection insuffisante autour du moule. Gâteau cuit sur une plaque trop haute. Texture avec trous trop prononcés. Trop de levure. Farine pas régulièrement mélangée. Texture trop fermée et gâteau n'a Pas assez de levure. Pas assez de liquide. Four trop pas assez levé. froid. Crème insuffisante. Le gâteau s'émiette en le coupant Pas assez de liquide. Cuisson trop longue. Pas assez de sucre. Trop de levure. Trop sec Trop cuit. Œuf ou liquide insuffisant. Trop de levure. Dépannage - gâteaux spongieux Haut bombé Crème insuffisante. Gâteau cuit trop haut ou à une température trop forte. Les papiers absorbants peuvent empêcher le bord externe de lever et forcer le centre à monter. Haut creux / ramolli Trop de levure. La température du four est trop basse ou la position de la plaque incorrecte. Le gâteau a été retiré du four avant qu'il soit cuit. Utilisation de margarine douce. Très pâle mais cuit Température du four trop basse. Cuisson trop basse dans le four Débordement du moule Moule trop petit pour la quantité de préparation

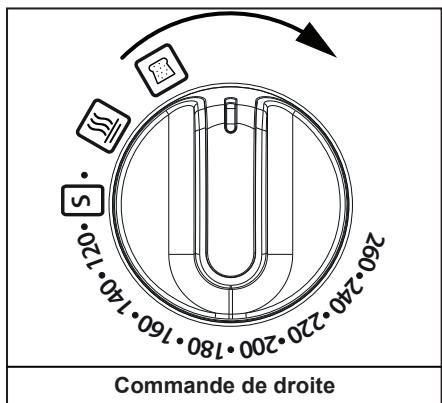

Fonction Refroidissement et Décongélation

Pour refroidir rapidement des aliments tout de suite après la cuisson, mais avant réfrigération ou congélation, tournez la commande du four sur la position Décongeler, et ouvrez la porte.

Pour décongeler des aliments, tournez la commande du four sur la position Décongeler, placez les aliments au centre du four et fermez la porte. Durées de décongélation

Petits morceaux ou morceaux fins de poisson ou viande surgelée – ex : filets de poisson, crevettes, et haché, environ 1 à 2 heures. Placer les aliments en une seule couche pour réduire la durée de décongélation.

Une casserole de taille moyenne ou un ragoût prend environ 3 à 4 heures.

Un poulet de 1,5 kg prêt à cuir au four prend environ 5 heures, retirez les abats dès que possible.

Toujours vérifier que les aliments sont correctement décongelés avant de les cuire. Attention

Ne pas décongeler une volaille farcie avec cette méthode.

Ne pas décongeler des grandes portions de viande ou de volaille de plus de 2 kg avec cette méthode.

Ne jamais mélanger des aliments non cuits à décongeler avec des aliments cuits à refroidir, cela peut entraîner une contamination croisée.

Cette méthode permet de décongeler plus rapidement la viande, la volaille et le poisson mais vérifier que les aliments sont bien décongelés avant de les cuire.

Placer la viande et la volaille sur une repose-plat dans un plat à viande afin de récupérer le jus de la décongélation.

(100/110 CM UNIQUEMENT) Introduction Un de vos compartiments de four est un four électrique qui permet une cuisson lente à feu doux ou de garder un aliment au chaud. Le four est commandé par un bouton situé à droite du bandeau. Un néon rouge s’allumera pour indiquer que le four est en fonctionnement. Veuillez vérifier quel côté du four à cuisson lente et allumé, en consultant les spécifications à l’avant du présent manuel. Pour plus de commodité et économiser la vaisselle, les ustensiles les plus utiles pour la cuisson lente sont ceux de type ignifuge pouvant être utilisés sur la chaleur directe et pour la cuisson au four, et qui sont suffisamment élégants pour les utiliser comme plats de service. Maintenir un aliment au chaud L’élément de cuisson lente est positionné à la base du compartiment le plus bas. Vérifiez toujours que le récipient de cuisson préparé est placé au centre de la base de ce compartiment. Allumez le four et préchauffez-le pendant 20 minutes avant de placer l’aliment dans le four. Si l’aliment doit rester humide, il est alors important de couvrir le plat ou l’assiette afin d’empêcher l’aliment de se dessécher. Pour cela, vous pouvez utiliser du papier d’aluminium, si le plat n’a pas de couvercle. N’utilisez pas un des compartiments pour ranger un aliment ou des produits en conserve. N’utilisez pas une pellicule plastique pour couvrir l’aliment car elle ne résisterait pas à la chaleur produite par le four. N’utilisez pas le compartiment du haut pour la cuisson lente ou chauffer des aliments. Il est préférable de ne pas couvrir certains aliments si vous souhaitez qu’ils soient secs et croustillants. Durées de cuisson La durée de cuisson varie en fonction du type d’aliment que vous préparez. Seule l’expérience permet de connaître la durée de cuisson des aliments en fonction des préférences et des goûts personnels. En règle général, les aliments peuvent être cuits pendant au moins 5 heures et peuvent mijoter un maximum de 8 à 10 heures sans se gâter s’ils sont couverts. À titre indicatif, la cuisson des aliments en utilisant le four à cuisson lente dure environ trois fois plus longtemps par rapport à un four conventionnel. Ustensiles Un quelconque ustensile allant au four peut être utilisé pour la cuisson lente, pourvu qu’il dispose d’un couvercle bien fermé. Pour corriger un problème de couvercle pas très bien fermé, un morceau de papier d’aluminium peut être placé sur le récipient, sous le couvercle. N’ajoutez pas de sauce aux plats avant de les servir. La viande découpée devrait être placée sur un plat et couverte, en ajoutant juste une cuillère à soupe de sauce pour la maintenir humide. Si vous souhaitez maintenir au chaud des plats, il est recommandé de placer l’aliment sur des assiettes chaudes plutôt que froides. Cuisson lente La cuisson lente a toujours été la meilleure façon de préparer un repas chaud d’une haute valeur nutritive avec un minimum de préparation et une longue absence de la cuisine. Les avantages de la cuisson lente ont été reconnus par les cuisiniers depuis des siècles, mais elle est toujours appréciée par les cuisiniers de nos jours.

(100/110 CM UNIQUEMENT) Les avantages de la cuisson lente sont les suivants : L’aliment peut être laissé à cuire sans surveillance pendant plusieurs heures et sera maintenu au chaud pour plusieurs heures s’il est laissé couvert, sans le gâter pendant 2 à 3 heures supplémentaires. Les aliments peuvent donc être laissés à cuire alors que vous êtes absent toute la journée, ou pendant toute une nuit. Des morceaux de viande à bon marché deviennent délicieusement tendres par cuisson lente. La cuisson lente produira également des « rôtis » humides et moelleux avec un rétrécissement minimal de la viande et moins de salissures du four. Des plats tels que les soupes, les légumes, les poudings savoureux et les conserves, conviennent également à la cuisson lente. Il n’est pas nécessaire de remplir des marmites à vapeur, de remplir les cuisines de vapeur ou de contrôler constamment la cuisson. Utilisation du four à cuisson lente Allumez le four et préchauffez-le pendant 20 minutes. Placez toujours le récipient de cuisson préparé au centre de la base du four. Suivez les instructions fournies pour obtenir de meilleurs résultats. La capacité maximale du récipient allant au four ne doit pas être supérieure à 2,5 litres (4,5 pintes). Veuillez noter : Plus vous remplissez le récipient/pot, plus la cuisson sera longue. La durée de cuisson varie en fonction de la taille et de la forme de la viande ou de la volaille. Portez toujours à ébullition les soupes, les casseroles et les liquides avant de les placer dans un four préchauffé. Pour donner plus de couleur à une viande ou à une volaille, grillez la viande pour la dorer et ajoutez-la au bouillon chaud.

Toutes les recettes à base de viande ou de volaille nécessitent un minimum de 5 heures de cuisson. Assurez-vous que tous les ingrédients congelés sont bien décongelés. Vérifiez toujours que la volaille congelée a été complètement décongelée dans un réfrigérateur et que tous les cristaux de glace ont fondu. Coupez les légumes racines en plus petits morceaux car leur cuisson est plus longue que celle de la viande. Si possible, faites les sauter pendant 2 à 3 minutes avant la cuisson lente. Vérifiez que les légumes racines sont toujours au fond de la casserole, plongés dans le liquide de cuisson. Un thermomètre à viande doit être utilisé lors de la cuisson de rôti de porc et de la volaille. La température interne de l’aliment doit atteindre 88 °C. La viande ou la volaille farcie ne doit pas mijoter. Préparez toute farce séparément. Couvrez les casseroles avec un couvercle ou du papier d’aluminium afin de prévenir la perte d’humidité. Ajustez l’assaisonnement et l’épaississement à la fin de la cuisson. Les haricots rouges séchés doivent être bouillis pendant au moins 10 minutes après trempage avant de les verser dans un quelconque plat. L’ouverture de la porte au cours de la cuisson entraînera des pertes de chaleur et des durées de cuisson plus longues.

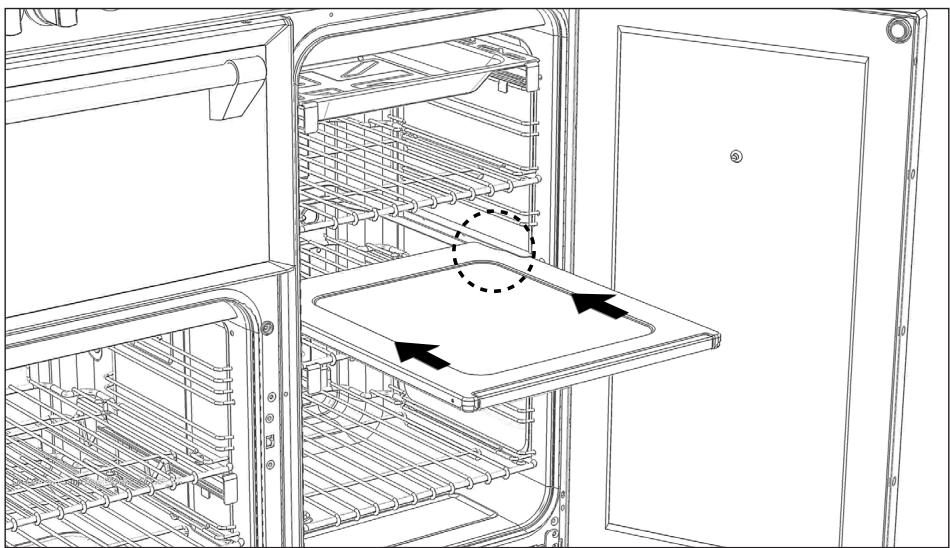

UTILISATION DU SÉPARATEUR - 90 CM DELUXE UNIQUEMENT Grâce au séparateur Stoves PROFLEX™, vous pouvez transformer le grand four en deux fours séparés qui peuvent être commandés indépendamment pour optimiser vos options de cuisson.

Pour activer le grand four (sans séparateur) Right HanddeControl Commande droite Pour utiliser le grand four sans le séparateur, tournez le bouton de commande de droite sur la fonction ou la température désirée. UTILISATION DU SÉPARATEUR - 90 CM DELUXE UNIQUEMENT Pour activer la fonction du séparateur

Four supérieur (avec séparateur)

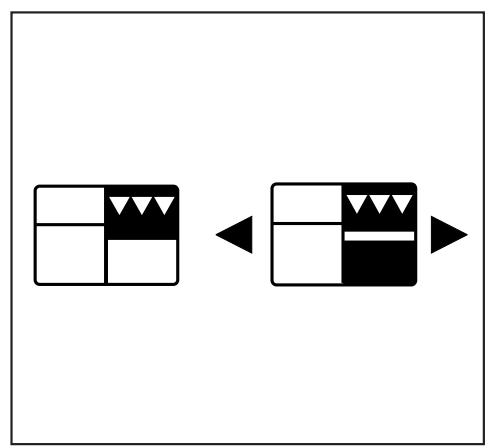

Left Hand de Control Commande gauche Pour utiliser indépendamment le four supérieur, insérez d’abord le séparateur, puis tournez le bouton de commande de gauche sur la fonction ou la température désirée. Le four de la moitié supérieure sera ainsi activé. Veuillez ne pas utiliser le séparateur comme une grille et positionnez-le uniquement dans les glissières dédiées dans le grand compartiment.

Left Hand de Control Commande gauche

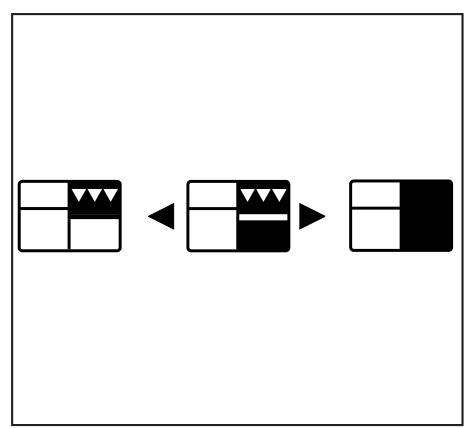

Four inférieur (avec séparateur) Right Hand Commande deControl droite Le four supérieur étant activé, si vous tournez le bouton de commande de droite sur une fonction ou une température, vous activerez le four inférieur. Le four inférieur ne peut pas être utilisé séparément.

Avertissement : Veuillez faire attention car le séparateur deviendra très chaud.

UTILISATION DU SÉPARATEUR - 90 CM DELUXE UNIQUEMENT Utilisation des fours supérieur et inférieur Lorsque vous utilisez les fours supérieur et inférieur à des températures différentes, utilisez le four supérieur à la température plus haute et le four inférieur à la température plus basse. Le tableau ci-dessous affiche la température minimale qu’il est possible d’atteindre dans le four inférieur alors que le four supérieur est en cours d’utilisation. Par exemple, le four supérieur étant à 200 °C, la température minimale utilisable dans le four inférieur est de 120 °C. Température centrale du four supérieur (°C) 100 (cuisson lente) S

Température centrale minimale du four inférieur (°C) 70 (maintien au chaud)

Grillade LA PORTE DOIT ÊTRE OUVERTE LORSQUE LE GRIL EST UTILISÉ POUR LES GRILLADES CLASSIQUES. Support de grill et poêle à griller Les pieds de la grille du poêle à gril, peuvent être placés de manière à donner une position plus élevée ou plus basse pour la grille qui peut ne pas être utilisée du tout. La vitesse de la grillade peut être contrôlée en choisissant une position de plateau plus ou moins haute, ou en ajustant le réglage du gril. Inversé Inverted UTILISATION DU SÉPARATEUR - 90 CM DELUXE UNIQUEMENT Comment positionner le séparateur

HORLOGE/PROGRAMMATEUR - STOVES RICHMOND

Veuillez garder à l’esprit que seul le four multifonction est commandé par le programmateur. Remarque : Votre horloge/programmateur pourrait ne pas avoir toutes ces fonctions Minus Menu Plus CompteMinute à rebours minder Temps/durée de cuisson Cooking time / Duration Manual mode Mode manuel

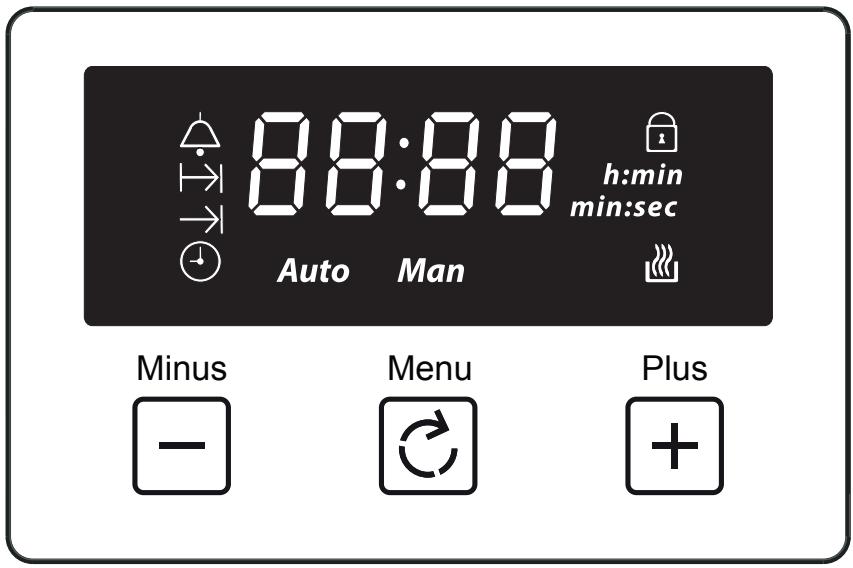

Volume Niveau de level volume Fin du temps cuisson time End ofdecooking 7-segment display Afficheur à 7 segments Heure de la journée Time of day Max. adjustable minute Réglage maximum du compteminder à rebours Verrouillage des touches Keylock Max. adjustable Réglage maximum cooking du tempstime de cuisson Cuisson automatique Auto cooking Display hours:minutes Affichage des heures:minutes Mode automatique Automatic mode Display minutes:seconds Affichage des minutes:secondes Utilisation des commandes tactiles Menu - À faire défiler pour sélectionner une fonction Plus - Pour augmenter la durée ou le volume Minus - Pour diminuer la durée ou le volume Quand une fonction est sélectionnée et que la durée ou le volume est réglé, la fonction choisie démarre automatiquement sept secondes après le réglage. Mode manuel Si le programmateur n’est pas en mode semi-automatique ou entièrement automatique, vous pouvez utiliser les fonctions du four manuellement. L’icône Manuel est également affichée.

HORLOGE/PROGRAMMATEUR - STOVES RICHMOND

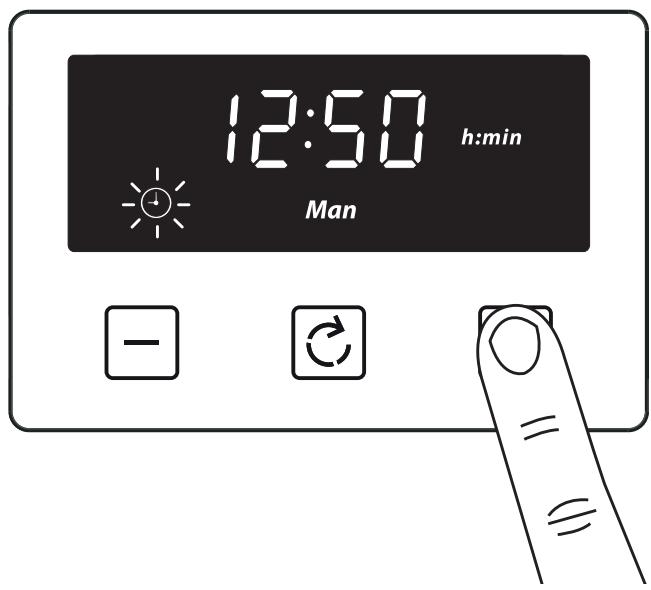

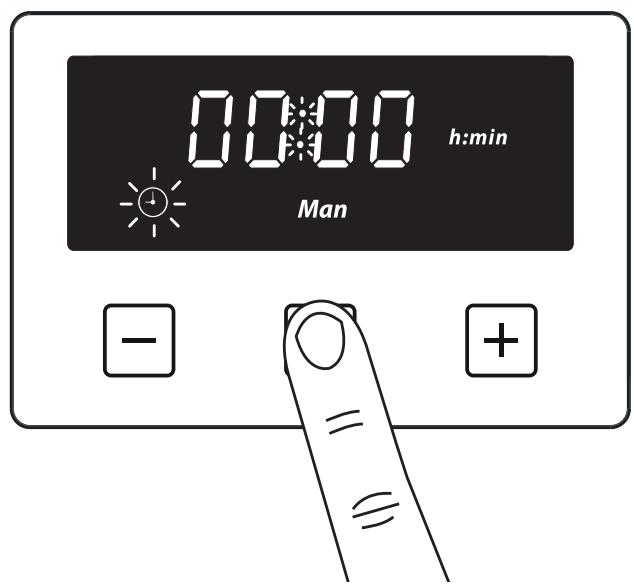

Réglage de l’horloge En appuyant sur le menu, faites défiler les fonctions jusqu’à atteindre « heure de la journée ».

Appuyez la touche de until fonction jusqu’à Press thesur function button the ‘time of day’ que le symbole symbol appearsde l’« heure de la journée » apparaisse

Appuyez sur les touches plus ou moins pour Press the plus or minus buttons to set a time régler la durée Réglage du compte à rebours Le temps de cuisson maximum pouvant être réglé est 99 minutes.

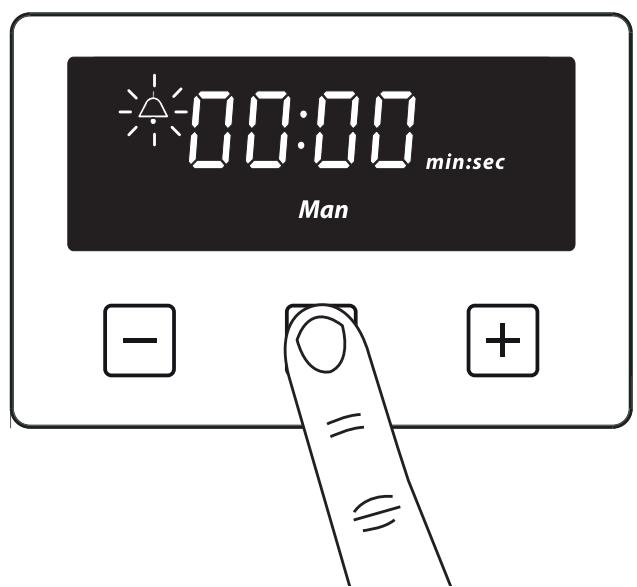

Appuyez la touche de until fonction jusqu’à Press thesur function button the ‘minute que lesymbol symbole du « compte à rebours » minder’ appears apparaisse

Appuyez sur les touches plus ou moins pour Press the plus or minus buttons to set a time régler la durée Une fois réglé, le compte à rebours s’effectuera seconde par seconde. L’afficheur montre le symbole du compte à rebours et le temps restant. Le compte à rebours continue dans l’arrière-plan pendant que d’autres fonctions sont réglées. Une fois le compte à rebours à zéro, vous entendrez une alarme et le symbole du compte à rebours clignotera sur l’afficheur. Appuyez sur une touche pour arrêter l’alarme et l’heure de la journée est affichée.

HORLOGE/PROGRAMMATEUR - STOVES RICHMOND

Modifier ou annuler le compte à rebours Retournez à la fonction de compte à rebours et utilisez soit les touches plus ou moins pour régler la durée. Régler la durée sur « 0.00 » annule le compte à rebours. Réglage de la durée de cuisson (la durée de fonctionnement du four) - Cuisson semi-automatique Remarque : Seul le four de gauche du bas sur les appareils de 1 000 cm et de 1 100 cm peut utiliser la fonction de cuisson semi-automatique. Le temps de cuisson maximum pouvant être réglé est 23 heures et 59 minutes.

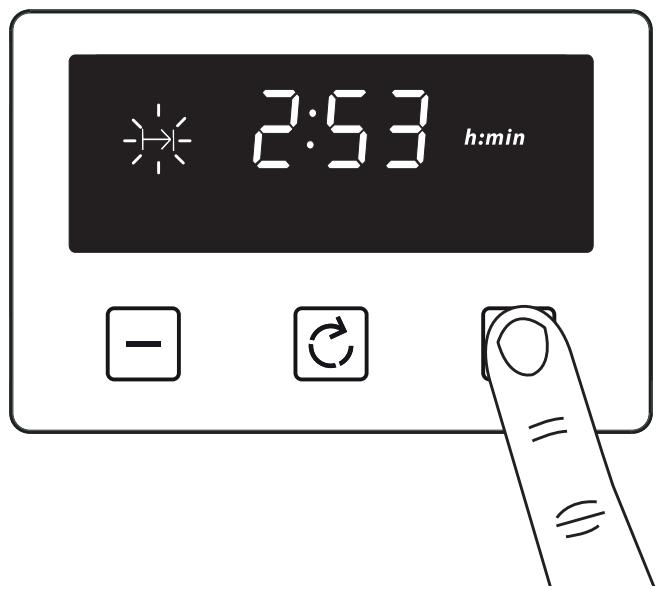

Appuyez la touche de fonction Press thesur function button until the jusqu’à ‘cookingce que symbole

durée cuisson time’ symbol appears apparaisse

Appuyez sur les touches plus ou moins pour Press the plus or minus buttons to set a time régler la durée Une fois le mode automatique réglé, le symbole de cuisson automatique et l’heure de la journée est affichée. Lorsque la cuisson est terminée, une alarme retentit et le symbole du mode manuel clignote sur l’écran. Appuyez sur la touche Menu pour arrêter l’alarme et l’« heure de la journée » est alors affichée. Appuyer de nouveau sur la touche Menu remet le mode manuel. Modifier ou annuler le temps de cuisson Retournez à la fonction « temps de cuisson » et utilisez soit les touches plus ou moins pour régler la durée. Régler la durée sur « 0.00 » annule le compte à rebours.

HORLOGE/PROGRAMMATEUR - STOVES RICHMOND

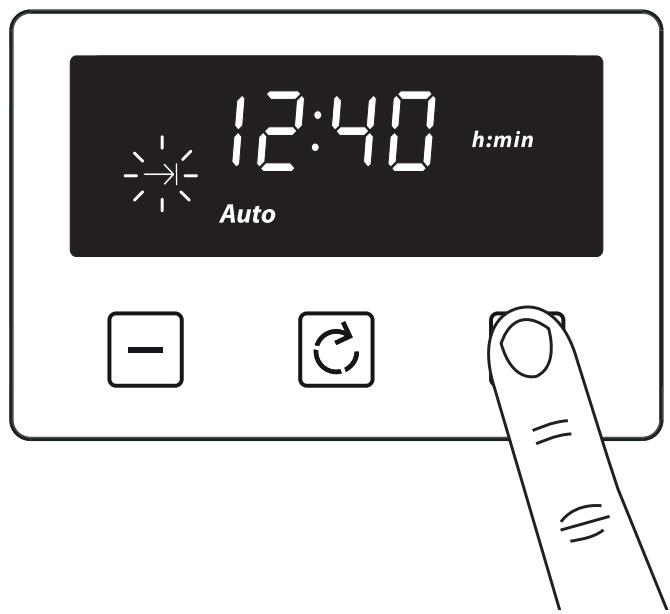

Réglage de l’heure de fin de cuisson (l’heure à laquelle le four s’éteint) Entièrement automatique Réglez la durée de cuisson comme décrit dans le paragraphe « Réglage de la durée de cuisson ». L’afficheur montre l’« heure de la journée » actuelle ainsi que le symbole de la « fin du temps de cuisson ». La « fin du temps de cuisson » est limitée au plus à l’« heure de la journée » actuelle plus la durée maximale qui peut être réglée (23 heures et 59 minutes).

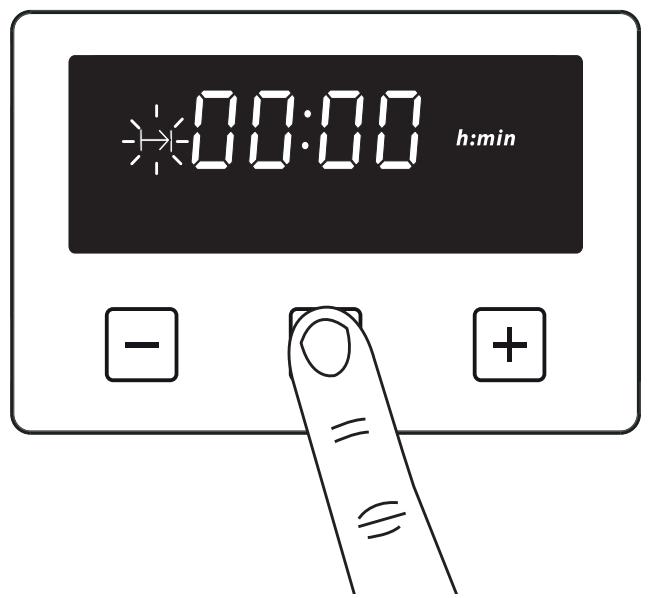

Appuyez la touche de fonction Press thesur function button until thejusqu’à ‘end of que symbole

fin de durée de cooking time’ symbol appears cuisson » apparaisse

Appuyez sur les touches plus ou moins pour Press the plus or minus buttons to set a time régler la durée Le symbole de cuisson automatique disparaît de l’affichage une fois que la durée, les réglages de cuisson requis et la température ont été fixés. L’appareil ne se met pas en marche avant l’heure de début de cuisson qui a été réglée, c’est-à-dire la différence entre l’heure de fin de cuisson et la durée de cuisson. Lorsque la cuisson est terminée, une alarme retentit et le symbole du mode manuel clignote sur l’écran. Appuyez sur la touche menu pour arrêter l’alarme. Appuyer de nouveau sur la touche Menu remet le mode manuel. Modifier ou annuler la fin du temps de cuisson Retournez à la fonction « fin du temps de cuisson » et utilisez soit les touches plus ou moins pour régler la durée. La « fin du temps de cuisson » peut être supprimée en utilisant la touche moins pour en effectuer le décompte jusqu’à ce qu’il corresponde à l’heure courante de la journée.

HORLOGE/PROGRAMMATEUR - STOVES RICHMOND

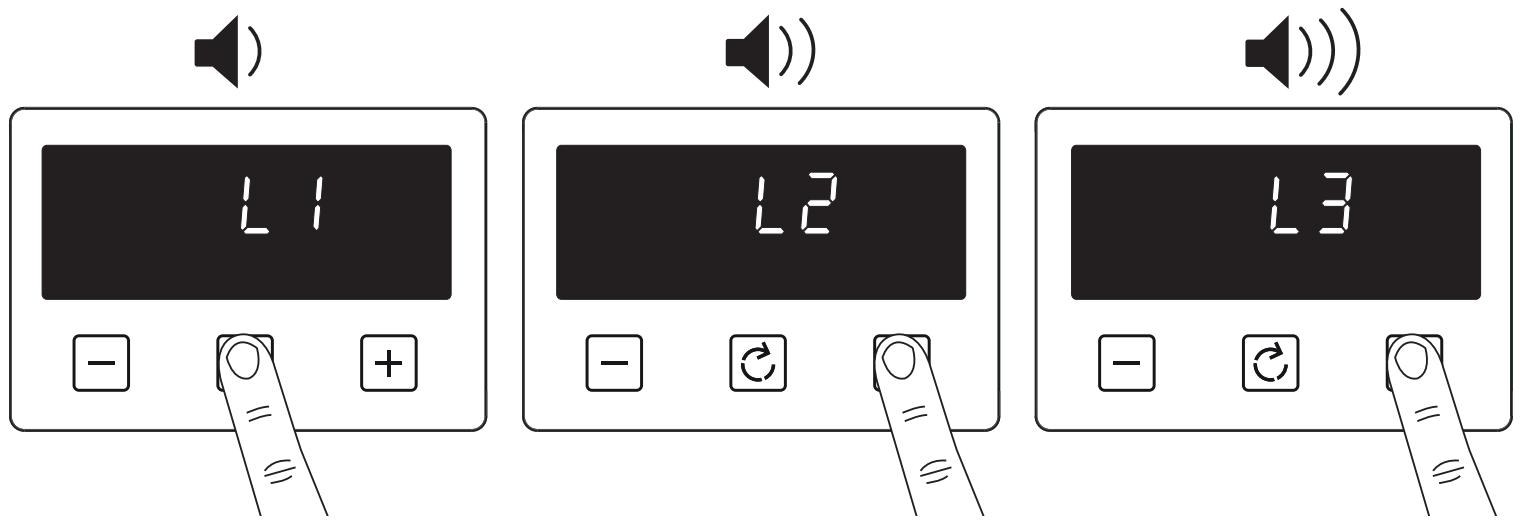

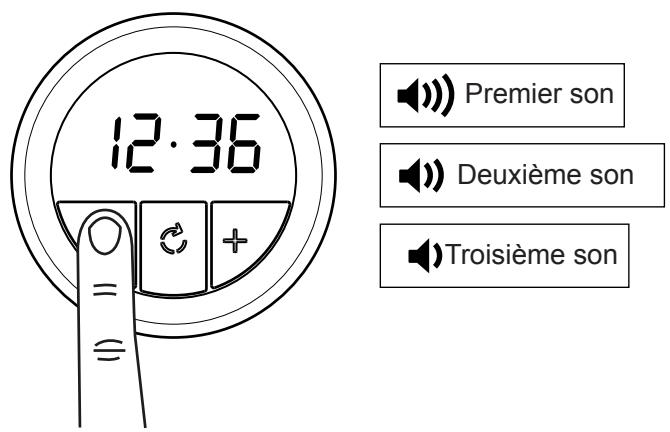

Réglage du volume Appuyez sur la touche de menu jusqu’à ce que « LX » (X = 1, 2 ou 3) clignote sur l’afficheur. Utilisez les touches plus ou moins pour sélectionner une tonalité. Remarque : La tonalité est réglée par défaut sur L3 Activation/désactivation du verrouillage des touches

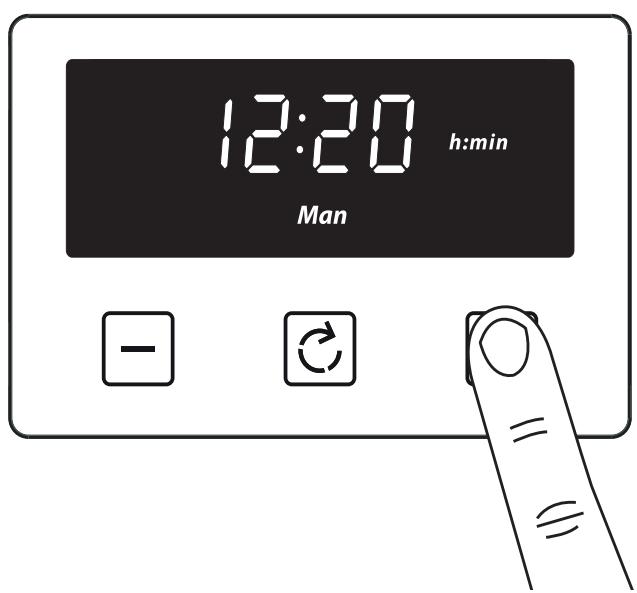

Maintenez la touche pendant Press and enfoncée hold the plus buttonplus for 3-5 3seconds à 5 secondes.

Une fois que le verrouillage des touches est activé, les touches deviennent inactives. Un signal à deux bips retentit si les touches sont enfoncées. Désactiver le verrouillage des touches Maintenez enfoncée la touche plus pendant 3 à 5 secondes. Le symbole du verrouillage des touches disparaît et l’appareil peut continuer à être utilisé. Remarque : Si une panne de secteur survient pour un court laps de temps (environ 1,5 minute), la minuterie conserve son état. L’état du verrouillage des touches et la tonalité de la sonnerie sont mémorisés indépendamment de la durée de la panne de secteur.

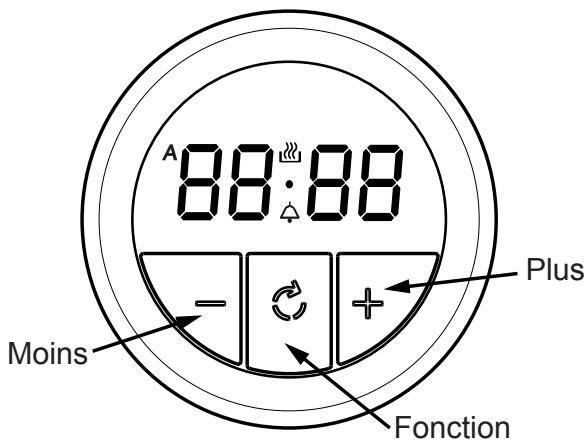

HORLOGE/PROGRAMMATEUR - STOVES STERLING

Remarque : Votre horloge/programmateur pourrait ne pas avoir toutes ces fonctions

Cuisson automatique Auto cooking Afficheur à 7display segments 7-segment Compte à rebours Minute minder Réglage maximum du compte Max. adjustable minute minderà rebours Mode automatique Automatic mode Réglage maximum du temps Max. adjustable cooking timede cuisson Réglage de l’horloge

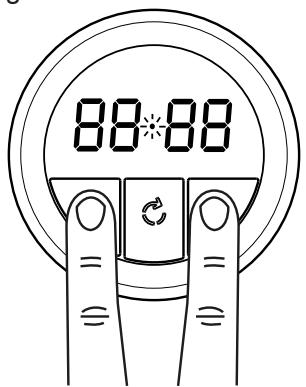

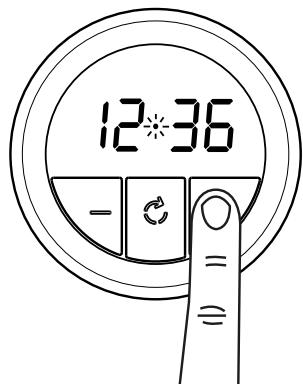

Appuyez et hold maintenez enfoncées les buttons touches Press and the minus and plus moins plus jusqu’à que point until the dot begins to flash mette à clignoter.

Appuyez les touches outo Press thesur minus or plus moins buttons plus pour régler l’heure jour. set the time of day

HORLOGE/PROGRAMMATEUR - STOVES STERLING

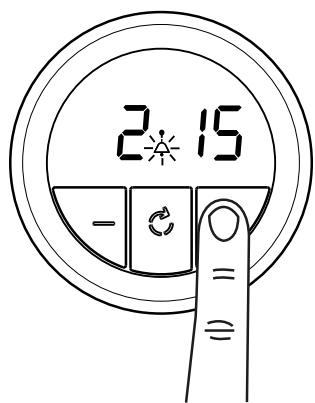

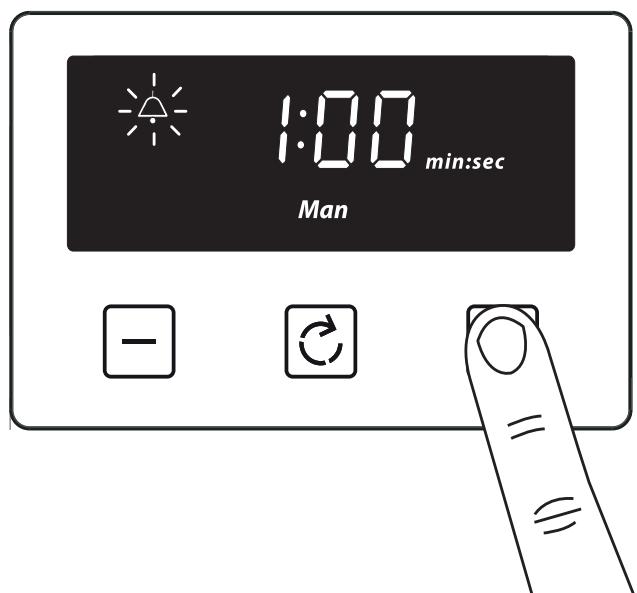

Réglage du compte à rebours

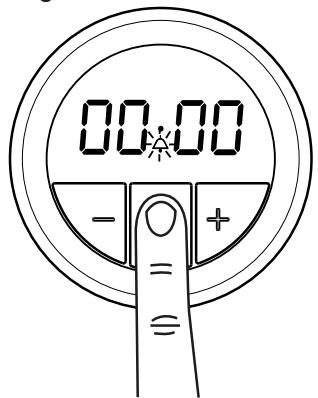

Appuyez la touche de fonction Press thesur function button until the jusqu’à que symbole de la cloche bell symbols begins to flash se mette à clignoter.

Appuyez les touches ou to Press thesur minus or plusmoins buttons plus pour régler une durée. set a time Au cours du décompte, le compte à rebours aura la priorité sur l’afficheur qui affichera le temps restant (au format minutes:secondes ou heures:minutes). Une fois le compte à rebours à zéro, vous entendrez une alarme et le symbole du compte à rebours clignotera sur l’afficheur. Appuyez sur une touche pour arrêter l’alarme et l’heure de la journée est affichée. Modifier ou annuler le compte à rebours Revenez à la fonction de compte à rebours et appuyez sur les touches plus ou moins pour modifier la durée. Pour annuler la fonction, réduisez à zéro la durée avec la touche moins. L’afficheur indiquera alors l’heure du jour. Réglage de la durée de cuisson (la durée de fonctionnement du four) - Cuisson semi-automatique

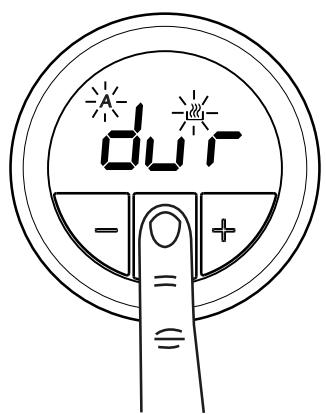

Appuyez surfunction la touche de fonction jusqu’à Press the button until ‘dur’ que « dur apparaisse appears on »the display sur l’afficheur.

Appuyez les touches ou plus Press thesur minus or plusmoins buttons pourarégler set time une durée.

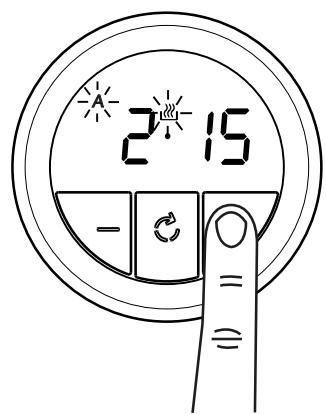

Une fois réglés, l’heure du jour, le symbole de cuisson automatique et le symbole de mode automatique apparaîtront sur l’afficheur. Pour visualiser la durée de cuisson restante, appuyez deux fois sur la touche de fonction. Une fois la durée écoulée, vous entendrez une alarme. Appuyez sur n’importe quelle touche pour arrêter l’alarme. L’heure du jour s’affichera alors.

HORLOGE/PROGRAMMATEUR - STOVES STERLING

Modifier ou annuler le temps de cuisson Pour modifier la fonction, appuyez sur la touche de fonction jusqu’à ce que « dur » apparaisse sur l’afficheur, puis appuyez sur la touche plus ou moins pour régler la durée. Pour annuler la fonction, appuyez sur la touche de fonction jusqu’à ce que « dur » apparaisse sur l’afficheur, puis appuyez sur la touche plus jusqu’à « 0.00 ». Réglage de l’heure de fin de cuisson (l’heure à laquelle le four s’éteint) Entièrement automatique Réglez la durée de cuisson comme décrit dans le paragraphe « Réglage de la durée de cuisson ».

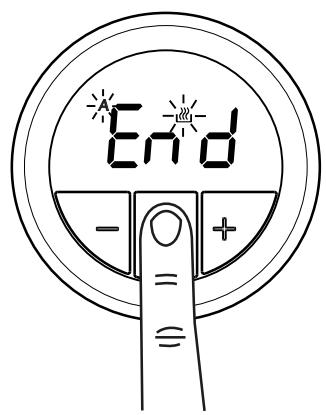

Appuyez la touche de fonction jusqu’à Press thesurfunction button until ‘end’ que end apparaisse sur l’afficheur. appears on the display

Appuyez sur les touches ou plus Press the minus or plusmoins buttons pour régler une durée. set a time

Modifier ou annuler la fin du temps de cuisson Pour modifier la fonction, appuyez sur la touche de fonction jusqu’à ce que « end » apparaisse sur l’afficheur, puis appuyez sur la touche plus ou moins pour régler l’heure. Pour annuler la fonction, appuyez sur la touche de fonction jusqu’à ce que « end » apparaisse sur l’afficheur, puis appuyez sur la touche moins jusqu’à ce que l’heure du jour apparaisse. Réglage du son d’alarme Appuyez sur la touche « moins » pour écouter le premier son, puis relâchez la touche « moins » et appuyez de nouveau dessus pour écouter le deuxième son, enfin écoutez de la même façon le troisième son. Le fait de relâcher la touche moins après avoir entendu le son effectuera automatiquement la sélection de ce dernier. Premier son First tone Deuxième son Second tone Troisième son Third tone

UTILISATION DE LA PLAQUE DE FRITURE

Utilisez uniquement les plaques de friture dont l’utilisation a été approuvée pour cet appareil. N’utilisez aucune autre plaque de friture, car cela pourrait être dangereux. Veuillez lire attentivement ces instructions avant d’utiliser la plaque de friture pour la première fois. La plaque de friture est fabriquée en fonte de qualité et dispose d’une surface de cuisson antiadhésive. Un séchage régulier prolongera sa vie et préviendra de la corrosion. Si la plaque de friture présente des signes de corrosion, lavezla et séchez-la à nouveau. Avant d’utiliser la plaque de friture pour la première fois Nettoyez soigneusement la plaque de friture dans de l’eau chaude savonneuse. Séchez en versant une petite quantité d’huile végétale non salée sur un chiffon sec ou une serviette en papier et en appliquant une fine couche sur la surface de l’élément. Faites chauffer à fond la plaque de friture pendant 3 minutes. La plaque de friture est maintenant prête à être utilisée. Utilisation de la plaque de friture La plaque de friture doit être positionnée de l’avant vers l’arrière sur les brûleurs. La plaque de friture ne doit pas être utilisée sur le wok. Placez la plaque de friture soigneusement sur le support de casserole sur les brûleurs, en utilisant les pieds de positionnement sur sa face inférieure. Faites attention à ne pas endommager la surface des supports de casserole. Avant la cuisson, préchauffez la plaque de friture pendant 3 minutes à pleine flamme, ce qui est indiqué sur les bouton de commande par le symbole d’une grande flamme. Après préchauffage, tournez les boutons de commande sur le symbole de la petite flamme. La plaque de friture est désormais prête à l’emploi. N’utilisez pas des ustensiles métalliques car vous risquez d’abîmer la surface antiadhésive. Laissez refroidir complètement la plaque de friture avant de la déplacer ou de la nettoyer. Remarque : Vérifiez que la plaque de friture est toujours solidement placée sur les 2 supports de casserole des brûleurs.

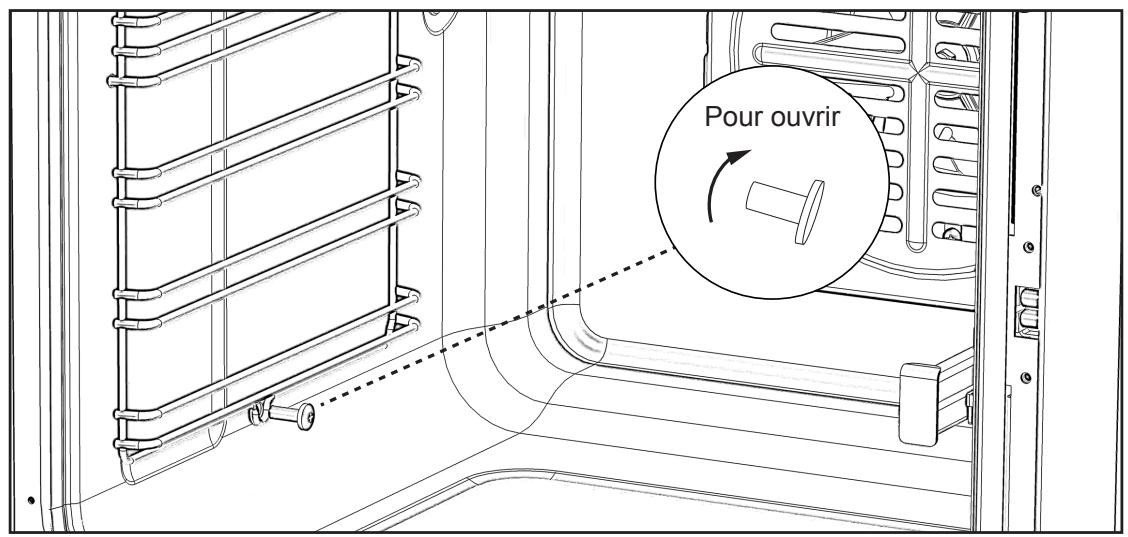

Retrait des glissières de plateau Pour ouvrir To Open Plateaux standard

Vérifiez plateau est pushed Ensureque the leshelf is fully entièrement enfoncé vers of l’arrière back towards the back the four,until jusqu’à questopper la butée is oven, thece shelf plateau soit atteinte. reached. Avant l’appareil Front de of appliance

UTILISATION DE VOTRE APPAREIL

Retrait des grilles télescopiques

UTILISATION DE VOTRE APPAREIL

Poêle à four pleine largeur Remarque : Veuillez vous assurez que la poêle à four/grille se trouve autour des petites languettes sur le rail télescopique. Curseurs télescopiques Changement de l’ampoule Tous les appareils n’ont pas le même nombre et type d’ampoules. Avant de remplacer l’ampoule, vérifiez le type que vous avez. Se rappeler que les ampoules ne sont pas couvertes par votre garantie.

UTILISATION DE VOTRE APPAREIL

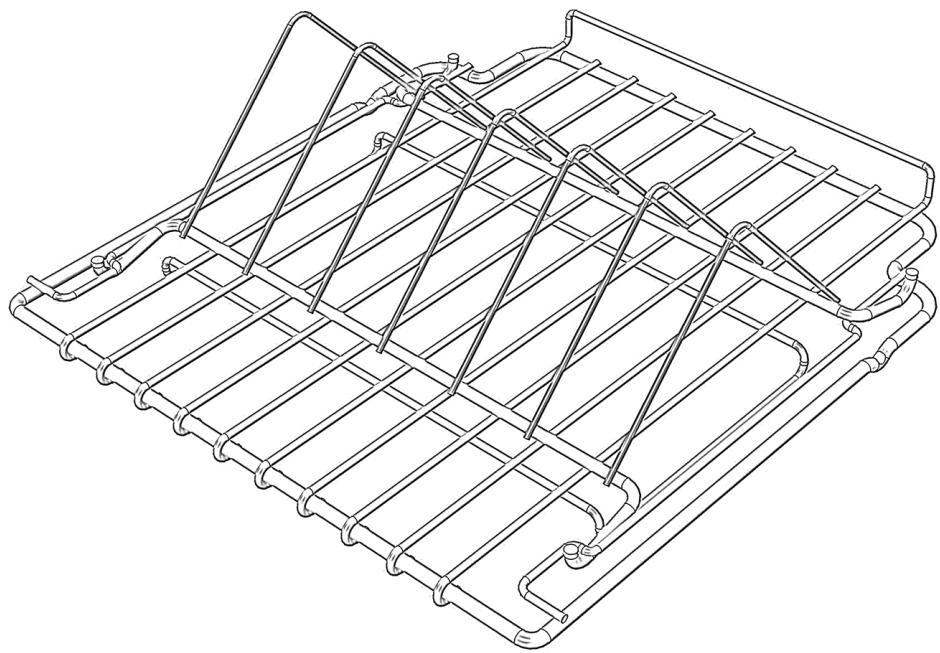

Fonctionnalités supplémentaires Support de plats (s’il est fourni)

1. Retirez le plateau de son logement.

2. Inclinez le chauffe-plats vers vous et assurez-vous qu’il s’accroche sous les barres du plateau à l’avant.

3. Placez le chauffe-plats en position avec précaution.

Le chauffe-plats est maintenant bien place et vous pouvez placer vos assiettes dessus. Faites en sorte de toujours utiliser des gants si vous mettez le chauffe-plats dans un four chaud ou récemment utilisé pour éviter les brûlures. Vérifiez toujours que vos plats peuvent être réchauffés - certains plats peuvent se briser ou se fissurer lorsqu’ils sont exposés à la chaleur. Nous vous recommandons de chauffer le four à 70 °C, ou au-dessous, si vous réchauffez des plats.

UTILISATION DE VOTRE APPAREIL

Support de wok (Deluxe uniquement) Veuillez vous assurez que le support de wok repose fermement sur les 4 doigts de support du poêle. Les accessoires « Vapeur » et « Infusion » (Deluxe uniquement) Le système de cuisson vertical « Vapeur » et « Infusion » est conçu pour fournir à chaque fois une cuisson savoureuse, plus saine et uniforme. Remplissez simplement le récipient d’aromatisation avec du bouillon ou des herbes ou avec tout autre ingrédient, et placez votre viande/volaille au-dessus. Appuyer verticalement de la volaille ou de la viande expose tous ses côtés à la chaleur du four, favorisant une cuisson plus uniforme et permettant à la matière grasse de s’égoutter, tandis que la saveur s’imprègne de l’intérieur.

UTILISATION DE VOTRE APPAREIL

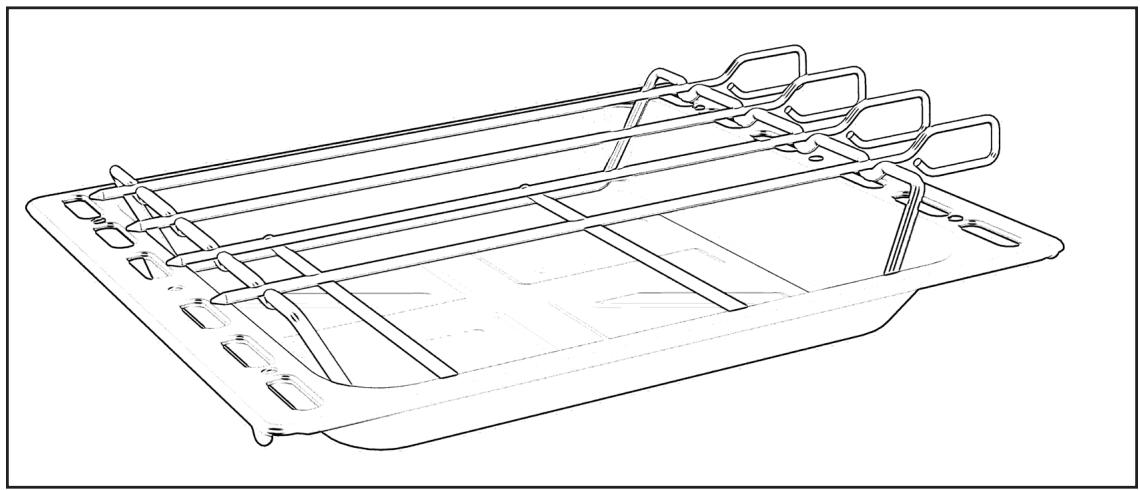

Un ensemble de brochettes, idéal pour la préparation de kébabs, est également fourni. Il suffit de les installer dans le râtelier spécialement conçu. Remarque : Les brochettes ne sont pas utilisées dans les grands fours des produits de 90 cm et doivent toujours traverser le four de sorte à ne pas entrer en contact avec les lames du ventilateur du four. Remarque : Si les accessoires « Vapeur » et « Infusion » ne sont pas fournis en standard. Ils peuvent être achetés auprès du service client. Veuillez vous reporter à notre site Web pour davantage d’informations sur les recettes.

NETTOYAGE DE VOTRE APPAREIL

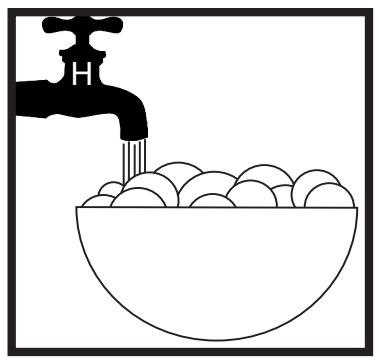

À faire Remarque : Toujours éteindre votre appareil et le laisser refroidir avant de nettoyer tout élément qui en fait partie. Remarque : Veuillez prendre des précautions supplémentaires lorsque vous nettoyez au-dessus des symboles sur le panneau de contrôle, car cela peut conduire à leur décoloration.

Eau chaude savonneuse

Essuyer avec un chiffon humide Sécher avec un chiffon doux Conseils : Certains aliments peuvent marquer ou endommager le métal ou le travail de peinture comme le vinaigre, les jus de fruits et le sel. Nettoyez toujours les déversements de nourriture dans les meilleurs délais. À ne pas faire

Décolorants non dilués Produits au chlorure

Fil de laine Nettoyants abrasifs Coussinets en nylon Nettoyeurs à la vapeur Ne pas placer dans le lave-vaisselle :

• Plaque de friture en fonte
• Supports de casseroles IL EST IMPORTANT DE NETTOYER RÉGULIÈREMENT VOTRE APPAREIL, CAR L’ACCUMULATION DE GRAISSE PEUT INFLUER SUR SES PERFORMANCES OU L’ENDOMMAGER ET PEUT INVALIDER VOTRE GARANTIE. OUTRE CE QUI PRÉCÈDE, N’UTILISEZ PAS DE GRATTOIRS EN MÉTAL POUR NETTOYER LA PORTE VITRÉE DU FOUR. Nous offrons une large gamme de produits de nettoyage et d’accessoires pour votre appareil. Pour les acheter, veuillez visiter notre site web situé au début de ce Guide de l’utilisateur. INSTRUCTIONS D'INSTALLATION Avant de commencer, veuillez lire les instructions. Planifier votre installation vous permettra d'économiser du temps et des efforts. LE FAIT DE NE PAS INSTALLER DES APPAREILS CORRECTEMENT PRÉSENTE DES DANGERS ET POURRAIT DONNER LIEU À DES POURSUITES. L’installation doit être effectuée par un installateur ou un ingénieur qualifié. Nous recommandons que l’appareil soit raccordé par une personne compétente membre d’un « régime de personnes compétentes » qui respectera les réglementations locales requises. Notre politique en est une de développement et d’amélioration constants, en conséquence nous ne pouvons pas garantir la stricte exactitude de toutes nos illustrations et spécifications. Des modifications peuvent avoir été apportées après la publication. Veuillez suivre les points suivants très attentivement ; Bien que toutes les précautions ont été prises pour faire en sorte que cet appareil ne comporte pas d’arêtes vives, nous vous recommandons de porter des gants de protection lorsque vous installez et déplacez cet appareil. Cela permettra d’éviter les blessures. Vérifiez que vous disposez tous les câbles secteur éloignés des sources de chaleur. L’espace réservé pour la circulation de l’air, situé au-dessous et à l’arrière de la plaque chauffante améliore sa fiabilité en faisant en sorte qu'elle se refroidisse efficacement. Les installations doivent être effectuées conformément aux réglementations nationales applicables pour ce type de produit.

RÈGLEMENTS ET NORMES

Avant l'installation, s'assurer que les conditions de distribution locales (nature et pression du gaz) et le réglage de l'appareil sont compatibles. Les conditions de réglage sont énoncées sur l'étiquette signalétique. Cet appareil n'est pas branché sur un dispositif d'évacuation de combustion. Il doit être installé et branché en se conformant à la réglementation en cours relative à l'installation. Les conditions concernant la ventilation doivent être scrupuleusement respectées. Il est dans votre propre intérêt et sécurité de faire installer et réparer tous les appareils au gaz par des personnes compétentes. Les installateurs agréés GAZ SECURITE s'engagent à travailler à des conditions satisfaisantes. En cas de révision de la législation ou des normes depuis la publication de ce livret, utiliser toujours la toute dernière version. Au Royaume-Uni, les réglementations et les normes sont les suivantes :

1. Règlements sur la sécurité en matière de dispositifs à gaz (Gas Safety Regulations 1996)

(Installation et Utilisation).

2. Règlements concernant les bâtiments (Building Regulations), publiés par le Département de

3. Normes sur les bâtiments (Building Standards) (Écosse) (Consolidées) - Publié par le Département

de Développement écossais.

4. Les normes EEI en vigueur. Réglementations relative au câblage.

5. Règlement relatif aux matériels et équipements électriques au travail (Electricity at Work

6. Installation BS 6172 des appareils de cuisson domestiques au gaz.

7. Instructions pour l'installation et la réparation de cet appareil.

Pour l'installation dans les pays hors Royaume-Uni, l'appareil doit être branché conformément à la législation locale concernant les appareils au gaz et à l'électricité. En République d'Irlande, les installateurs doivent se reporter à l'édition en vigueur IS 813 Appareils domestiques au gaz. Conditions de la ventilation L'utilisation d'appareils de cuisson au gaz produit de la chaleur et de l'humidité dans la pièce où ils sont installés. S’assurer que la cuisine est bien ventilée : garder les orifices de ventilation naturelle ouverts ou installer un dispositif de ventilation motorisé (hotte d’extraction motorisée). Un usage intensif prolongé de l'appareil peut exiger une ventilation supplémentaire, par exemple, en ouvrant une fenêtre, ou une ventilation plus efficace, comme par exemple en augmentant le niveau de la ventilation mécanique, si installée. La pièce qui contient l'appareil doit être équipée d'une arrivée d'air conformément à la norme BS 5440 :

Toutes les pièces nécessitent une fenêtre qui s'ouvre, ou un mécanisme équivalent, et certaines pièces exigent également une ventilation permanente. Pour des pièces d'un volume jusqu'à 5 m³, une ventilation de 100cm² est requise Si la pièce a une porte qui s'ouvre directement sur l'extérieur, ou si la pièce dépasse un volume de 10m³, AUCUNE VENTILATION n'est requise. Pour des pièces d'un volume compris entre 5m³ et 10m³, une ventilation de 50cm² est requise. Si d'autres appareils à combustion au fuel sont présents dans la même pièce, la norme BS 5440 :

Partie 2 : 1989 doit être consultée afin de définir les conditions de ventilation.

RÈGLEMENTS ET NORMES

Cet appareil ne doit pas être installé dans une chambre de moins de 20m³ ou dans une salle de bains ou une douche. Les fenêtres et les ventilations permanentes doivent donc ne pas être bloquées ou retirées sans avoir d'abord consulté un installateur agréé GAZ SECURITE. En République d'Irlande, se reporter aux Normes irlandaises en vigueur pour connaître les conditions de ventilation adaptées.

AVANT L’INSTALLATION

Nivellement de votre table de cuisson Placer un niveau sur une feuille de cuisson sur une plaque du four. La cuisinière est équipée de pieds de mise à niveau (1). Mettez à niveau votre cuisinière à la hauteur que vous souhaitez à l’aide des pieds de mise à niveau situés à l’avant et à l’arrière de la cuisinière. Bordure d’Engagement

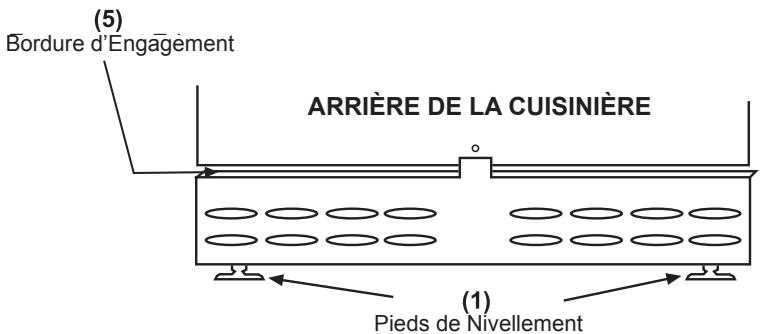

ARRIÈRE DE LA CUISINIÈRE

Pieds de Nivellement Roulettes arrière (le cas échéant) Un ajustement de la hauteur des roues peut être effectué avec un tournevis à travers le trou hexagonal dans la plinthe avant. Ajustage à la plinthe (si applicable)

Assurez-vous que l’appareil est levé d’une hauteur de 915 mm ou plus avant de commencer. Si l’appareil est en-dessous de 915 mm, vous pouvez uniquement fixer le capot de la plinthe indiqué

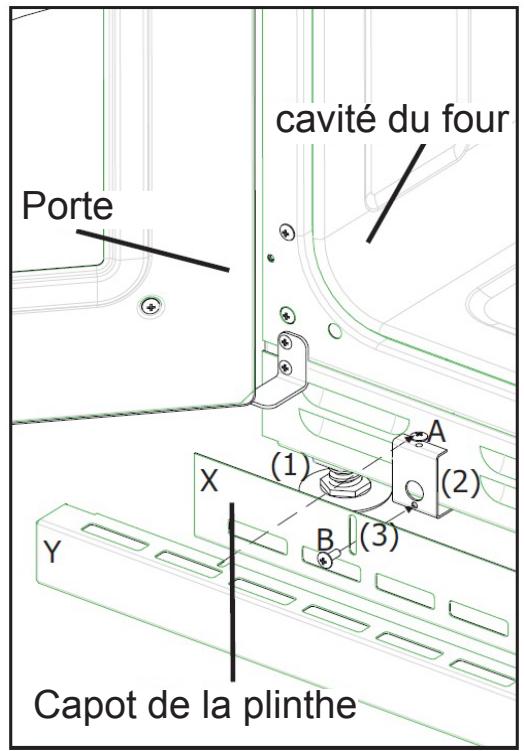

X. Vous pouvez ajuster la hauteur à l’aide des pieds (1) de l’appareil. Si l’appareil dispose d’un tiroir

de rangement dans la partie inférieure, vous pouvez accéder aux trous nécessaires à travers la base du tiroir après avoir levé la plaque. Ouvrez les portes de l’appareil et desserrez la vis A située sur le support (2). Ne retirez pas totalement cette vis. Insérez la vis B à travers la fente (3) et vissez-la dans le petit trou au bas du support (2). Vérifiez que le capot de la plinthe est au ras de l’appareil mais qu’il n’est pas serré excessivement. cavité du four Porte Capot de la plinthe

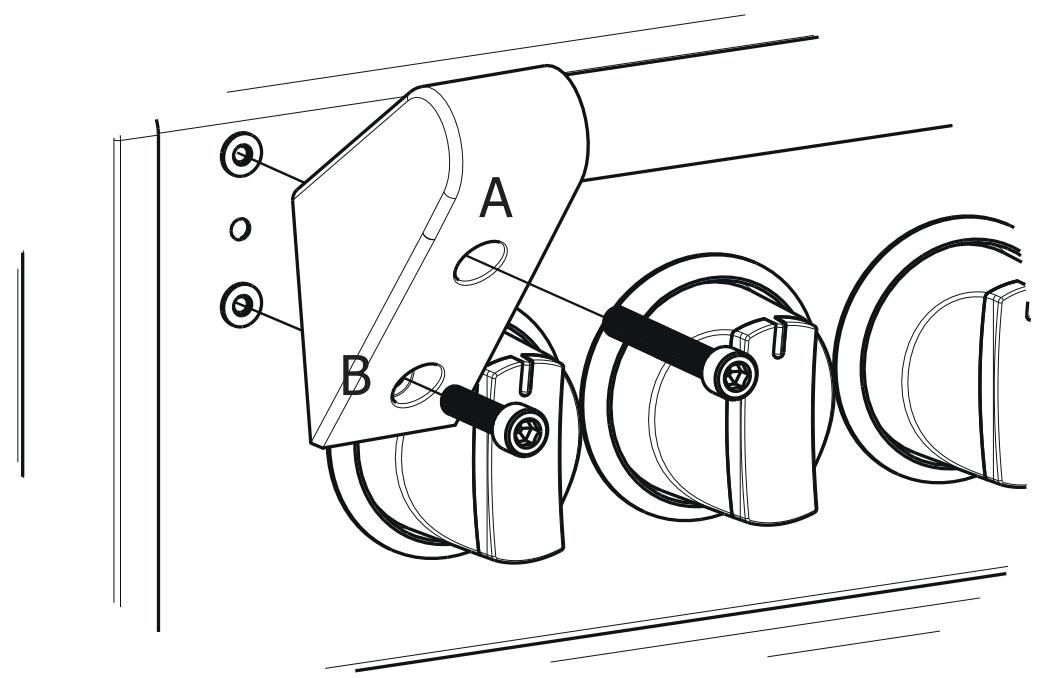

Deux trous figurent sur le porte-serviettes, en haut (A) et en bas (B). Ces trous correspondent aux trous sur le bandeau à chaque extrémité. Les 2 vis plus longues sont conçus pour le trou du haut (A) tandis que la vis restante s’insère simplement dans le trou du bas (B). Les deux vis sont de type M6. En utilisant la clé « allen » fournie, serrer les vis en s'assurant que le porte-serviettes est de niveau avec le devant, mais pas trop serré.

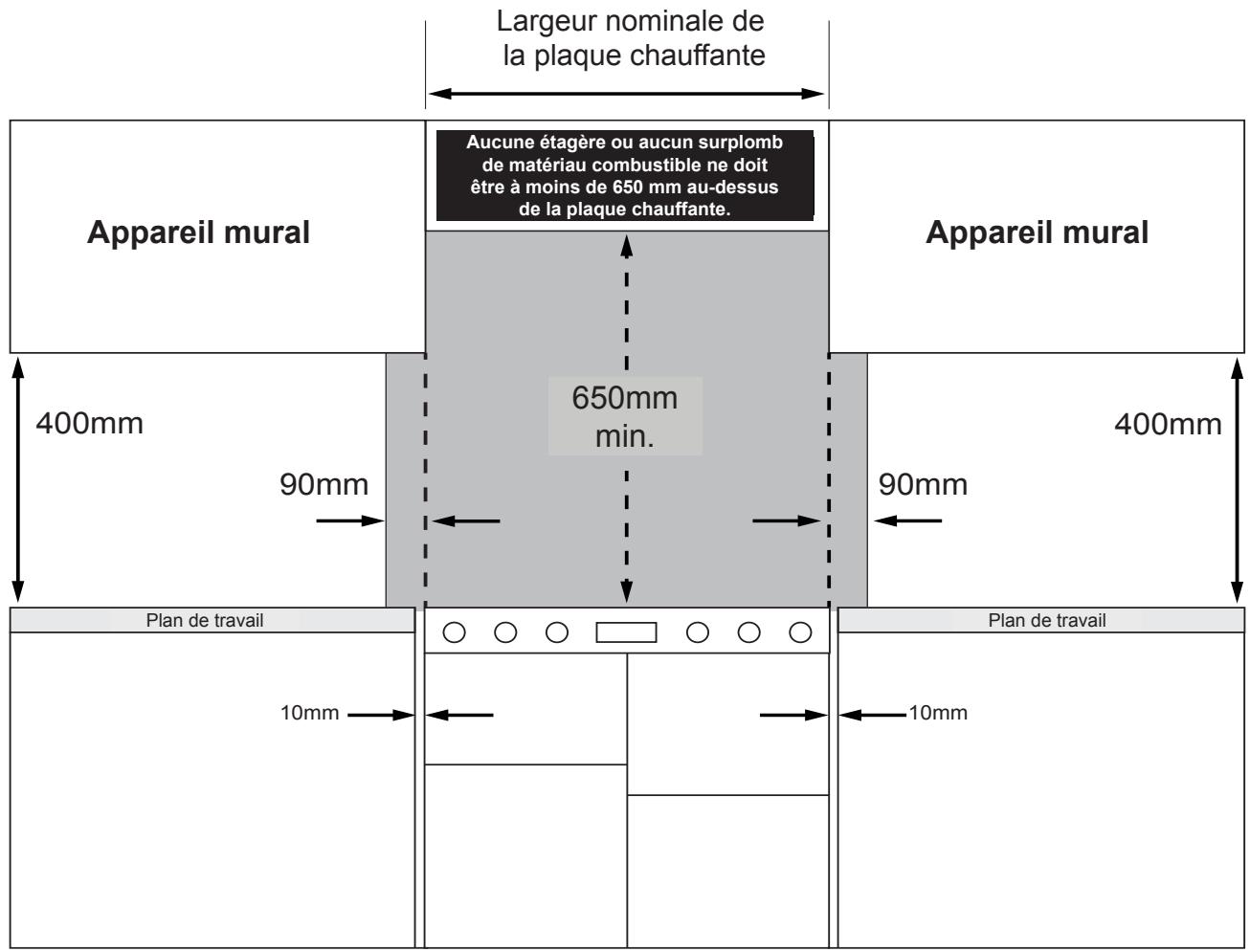

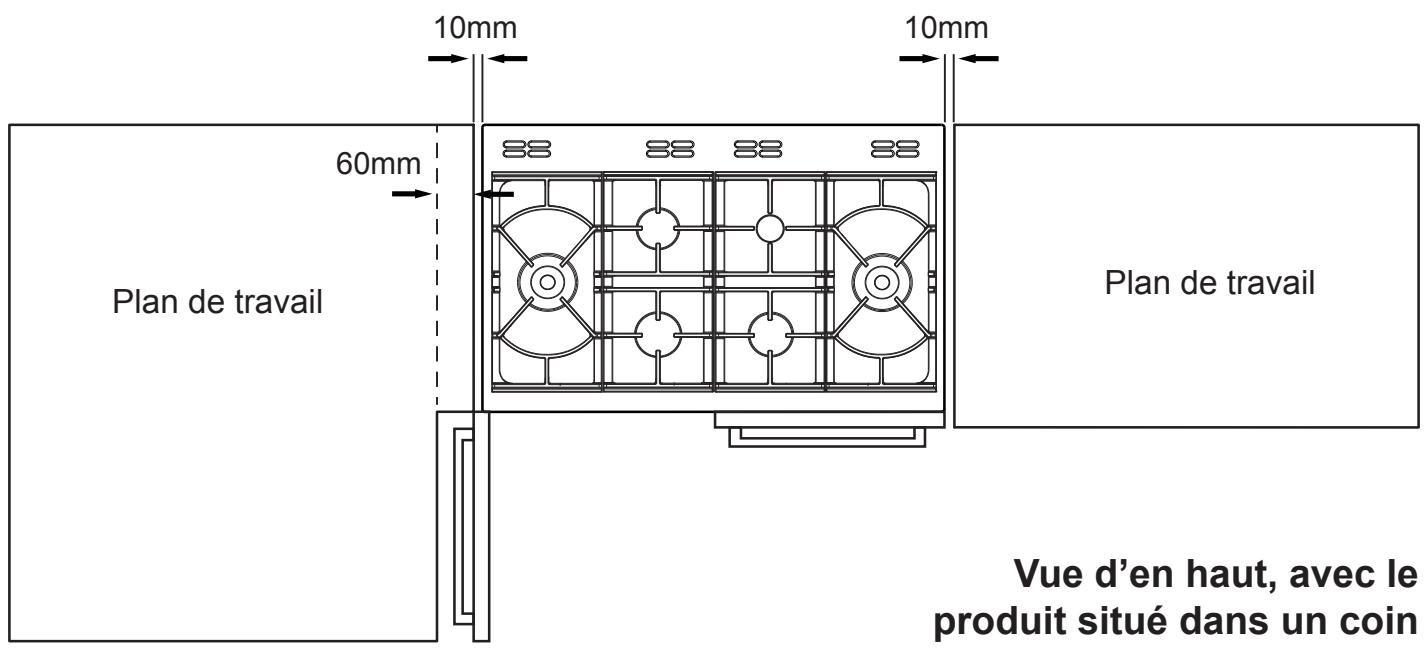

Dégagements du placard/de la hotte Largeur nominale de Nominal width of the hob la plaque chauffante Aucune étagère ou aucun surplomb No shelf or overhang of de matériau combustible ne doit combustible material should be être à moins de 650 mm au-dessus closer than 650mm above the hob. de la plaque chauffante. Appareil mural Wall Unit Appareil mural Wall Unit 650mm min min. 650mm 400mm 90mm 400mm 90mm worktop Plan de travail worktop Plan de travail 10mm 10mm Vue de face 10mm 10mm 60mm Worktop Plan de travail Worktop Plan de travail Vue d’en haut, avec le produit situé dans un coin

Si votre appareil est pourvu d’une porte d’ouverture latérale, il est conseillé de laisser un espace de 60mm pour pouvoir ouvrir la porte entièrement, s’il est placé sur un mur ou une armoire. La cuisinière doit avoir un espace latéral au-dessus du niveau de la table de cuisson de 90mm jusqu’à une hauteur de 400mm.

DIMENSIONS ET DÉGAGEMENTS

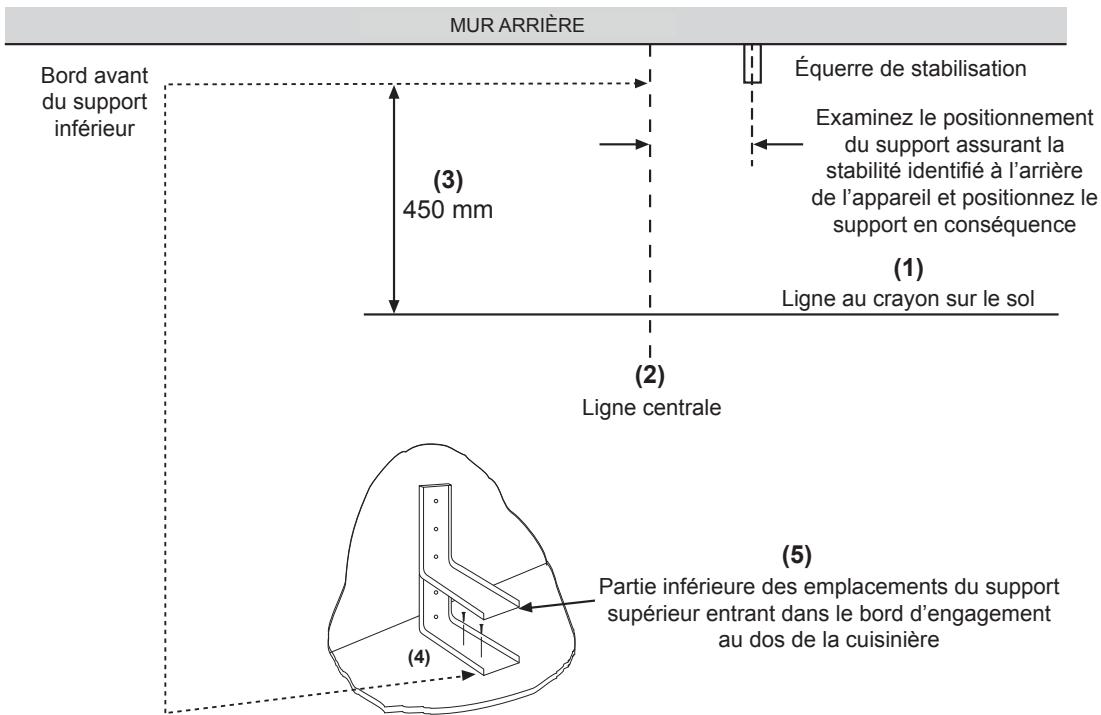

Équerre de Stabilisation Si la cuisinière est équipée d’une connexion souple, une équerre de stabilisation devra être fixée afin de s’engager sur l’arrière de la cuisinière. Il est possible d’acheter une équerre de stabilisation chez votre distributeur local. Une équerre de stabilisation peut être fixée de la manière suivante :

1. Mettre la cuisinière en position et tracer une LIGNE AU CRAYON le long de la bordure frontale.

2. Marquez le centre de la cuisinière pour indiquer l'ALIGNEMENT CENTRAL du support.

3. Enlevez la cuisinière et mesurez 450 mm à partir de la LIGNE AU CRAYON pour localiser le bord

avant du support inférieur.

4. Fixez le support au sol. Mesurez du sol au bord d'engagement à l’arrière de la cuisinière et ajoutez

5. Assemblez la face inférieure de la partie supérieure du support à cette hauteur

Stability Équerre de bracket stabilisation Bord avant Front edge forsupport lower inférieur bracket Examinez le positionnement Review stability bracket du support assurant la location on rear stabilitéidentified identifié à l’arrière positionle de appliance l’appareil etand positionnez bracketenaccordingly support conséquence (3) 450 mm (1) Ligne au crayon le sol Pencil line onsur floor (2) Centre line Ligne centrale (5) (4) Underside of top slots into Partie inférieure des bracket emplacements du support supérieur entrant dans le bordofd’engagement engagement edge in back cooker au dos de la cuisinière

BRANCHEZ À L’ALIMENTATION ÉLECTRIQUE - BORNIER

AVERTISSEMENT : Cet appareil doit être raccordé à la terre.

L’appareil devra être branché sur un disjoncteur assurant la coupure sur chacun des pôles avec une distance de séparation entre les contacts de 3 mm au minimum. L’enlèvement du couvercle du bornier à l’arrière de l’appareil permettra d’accéder aux bornes secteur. La connexion doit être réalisée à l’aide d’un câble souple adapté à une température minimale de 70°C. Dénuder d’abord les fils puis faire passer le câble au travers du serre-câble. Connecter le câble au bornier puis serrer les vis du serre-câble. Replacer le couvercle du bornier. Le câble devra être de longueur suffisante pour pouvoir déplacer la cuisinière, mais il ne devra pas être en contact avec le sol afin de ne pas se tordre ou se trouver coincé lorsque la cuisinière est repoussée en arrière. Les vis et les griffes du bornier peuvent s’endommager si vous les serrez et les desserrez excessivement. N’UTILISEZ PAS DES OUTILS ÉLECTRIQUES ! Connexion monophasée (230V ac 50Hz)

Links Griffe Cable Clamp câble Branchez le câble sur le bornier : L à Connect la borne 3 cable to terminal terminal N à lato borne

block: N to terminal 5. Terre à la borne Earth to terminal. Assurez-vous que les liaisons de court-circuit sont Ensure shorting links are fitted between montées entre les bornes 1-2, 2-3, 4-5 et 5-6. terminals 1-2, 2-3, 4-5 and 5-6. Assurez-vous que toutes les vis sont bien serrées. Ensure all screws are fully tightened. Connexion triphasée (230/400V 3N ac 50Hz)

Earth Terre à la to borne terminal. Ensure shorting links are fitted between Assurez-vous que les liaisons de court-circuit sont terminals and 5-6. montées entre 4-5 les bornes 4-5 et 5-6. Ensure allque screws arevisfully Assurez-vous toutes les sonttightened. bien serrées.

Aération du brûleur Tous les brûleurs possèdent une aération fixe sans réglage possible. Brûleur de la table de cuisson Tourner le bouton de commande vers la position FULL ON, attendre une seconde avant d'appuyer sur le bouton d'allumage ou de tenir une allumette allumée ou un briquet près du brûleur. Maintenir le bouton enfoncé pendant 15 secondes. Ne pas maintenir le bouton de commande enfoncé plus de 15 secondes. Si le brûleur ne s'allume dans ce délai, relâcher le bouton et attendre une minute avant d'essayer de rallumer. Vérifiez le fonctionnement des composants électriques Programmateur horaire / Minuterie Vérifiez les fonctions décrites dans le Guide de l’utilisateur. Lumière du four & ventilateur de convection Ouvrir la porte du four principal. Tournez le bouton de commande du four principal au réglage du dégivrage. Vérifiez que l'éclairage du four et le ventilateur de convection s'allument tous les deux. Remettre le bouton de commande en position arrêt. Ventilateur de refroidissement Ouvrir la porte du gril. Placer le bouton de commande du gril sur le réglage pleine puissance Vérifier que le ventilateur de refroidissement fonctionne. Remettre le bouton de commande en position arrêt et vérifier que le ventilateur de refroidissement s’arrête immédiatement. Avant de laisser l’installation, remettez le guide de l’utilisateur au client Veuillez conserver ce livret pour toute référence ultérieure ou pour une autre personne qui souhaite utiliser l’appareil. Veuillez conserver ce livret pour toute référence ultérieure ou pour une autre personne qui souhaite utiliser l’appareil.

Fourneau à gaz Badge de données Classe de l’appareil Alimentation électrique Type de gaz Paramètres de la pression de gaz Aération du brûleur Partie inférieure du cadre avant Classe 1 - Cuisinière autonome 220 V - 240 V ~ 50 Hz Se reporter à l'étiquette signalétique pour obtenir le type de gaz spécifique à votre appareil. Convertissable du gaz naturel au GPL. Ne jamais essayer de convertir un appareil, à moins que la plaque signalétique vous y autorise. G20 gaz naturel @ 20 mbar G30 Butane @ 28-30 mbar G31 Propane @ 37 mbar Fixe AVERTISSEMENT - Cet appareil doit être relié à la terre Gaz nat./GPL Brûleur/Élément Table - petit Table - moyen Table - grand Table - wok Apport de chaleur total (5 brûleurs) Apport de chaleur total (7 brûleurs) (kW) gaz nat gaz nat G20 @ G25 @ 20mbar 25mbar

GPL Injecteur (gaz nat.) Injecteur (GPL) Butane g/h Propane g/h

N/A N/A N/A N/A Alimentation/Charge électrique Alimentation électrique Four 240 V Multifonction Ventilé Ventilé (four de 90 cm de haut) Ventilé (four de 90 cm Deluxe) Double gril variable Partie supérieure conventionnelle Cuisson lente Lampes/Ventilateurs de four Lampes (four de droite 25 W chacun de 90 cm Deluxe) Lampes 40 W chacun Ventilateur de refroidissement Ventilateur du four 10 W chacun 30 W chacun Dimensions de l’appareil (cm)/Charge en kW 3,1 2,0 2,5 1,7/3,0 1,7/2,7 1,4 N/A

3,1 2,0 N/A N/A 1,7/2,7 1,4 0,17

3,1 2,0 N/A N/A 1,7/2,7 1,4 0,17 Alimentation/Charge électrique Dimensions Charge max. de l’appareil Alimentation électrique (kW) (cm) 7,10 - 8,45 Modèles 7,55 - 8,98 avec 90 (Deluxe)

deux grils 6,83 - 8,13 10/110 Appareils Gas-Thru-Glass Gaz nat./GPL Brûleur/ Élément Table - petit Table - moyen Table - grand Table - wok Apport de chaleur total (5 brûleurs) Apport de chaleur total (7 brûleurs) gaz nat G20 @ 20mbar

16,25 Injecteur (gaz nat.) Injecteur (GPL) Butane g/h Propane g/h
