MODE D'EMPLOI NOVOTRONIC T7644C MIELE
Veuillez impérativement lire ce mode
d'emploi avant d'installer et
de mesure en service votre appareil.
Vous protégerez ainsi et éviterez
de déterminer votre appareil.
fr - FR
Enlèvement de l'emballage
L'emballage protège votre sèche-linge des avaries de transport. Les matériaux utilisés sont choisis en fonction de critères écologiques de façon à en faciliter le recyclage.
Le recyclage de l'emballage économise les matières premières et réduit le volume des déchets à éliminer. Ensuite, votre revendeur reprend l'emballage.
Enlèvement de l'ancien appareil
Les appareils électriques et électroniques contiennent souvent encore des matériaux recyclables. Ils contiennent également des matériaux nocifs, nécessaires au bon fonctionnement et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour les hommes et l'environnement s'ils restent dans la collecte de déchets ou s'ils sont mal manipulés. Ne jetez par conséquent en aucun cas votre appareil avec les déchets.
Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par la commune et spécialement adaptés à l'enlèvement des appareils électriques et électroniques.
Gardez l'ancien appareil hors de portée des enfants jusqu'à son enlèvement, pour éviter tout accident.
Économie d'énergie
Pour éviter d'allonger inutilement le temps de séchage et de consommer trop d'énergie,
- essorez le linge avec une vitesse d'essorage maximale en lave-linge. Vous pourrez économiser environ 30% d'énergie et de temps au séchage si vous essorez par exemple à 1600 tr/min au lieu de 800 tr/min.
- utilisez la capacité de charge maximale du programme de séchage. La consommation d’énergie rapportée à la quantité de linge sera ainsi optimisée. assurez-vous que la pièce est suffisamment aérée lors du séchage.
- nettoyez les filtres après chaque séchage.
- vérifiez régulièrement que le condenseur n'est pas encrassé et nettoyez-le le cas échéant.
Votre combinaison a une protection de l'environnement 2
Prescriptions de sécurité et mises en garde 5
Utilisation du sèche-linge 9
Bandeau de commande 9
Conseils d'entretien de votre linge 11
Symboles d'entretien 11
Conseils en matière de séchage 11
Bonne utilisation de vos linge 12
Mode d'emploi rapide 12
Options/départ différé 15
Fin 15
Signal sonore 15
Départ différé 15
Tableau des programmes 16
Modification du déroulement de programme 19
Programme en cours 19
- Changer de programme 19
- arrêter le programme et en sélectionner un nouveau 19 - annuler le programme et retirer du linge 19
Ajouter ou enlever du linge 19
Durée restante 19
Fonction verrouillage électronique 20
Nettoyage et entretien 21

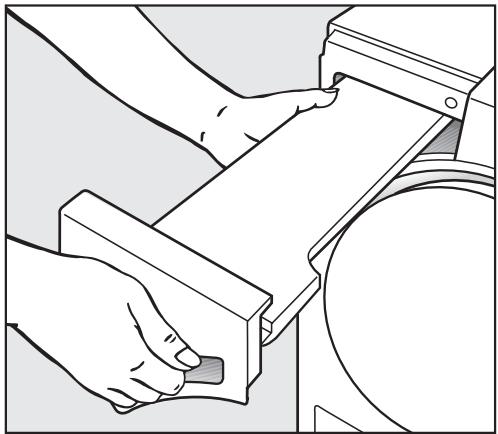

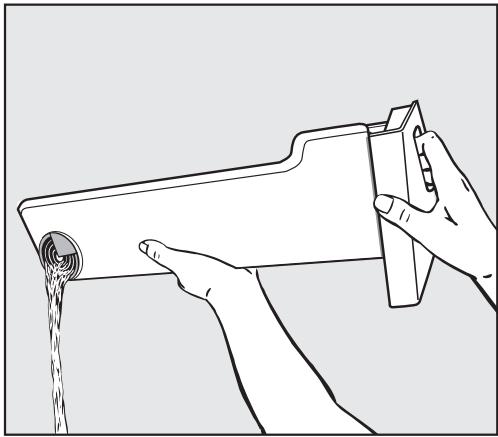

Vidange du réservoir d'eau condensée 21

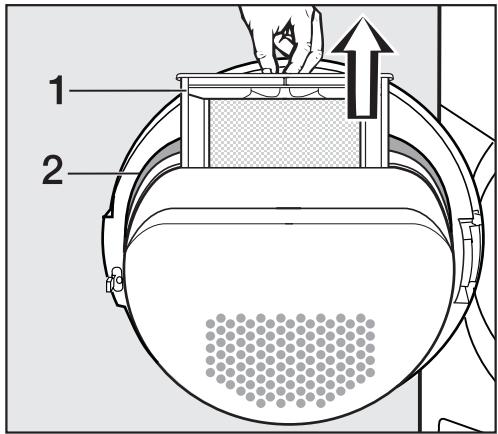

Nettoyage des filtres 22

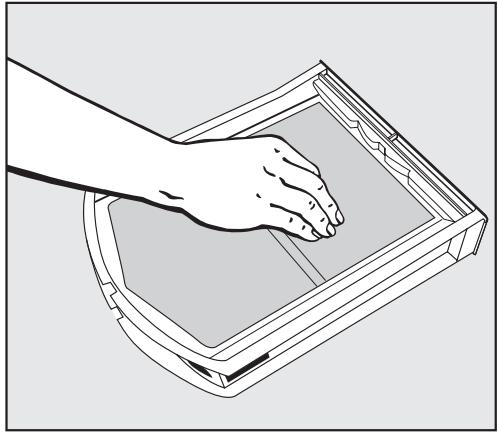

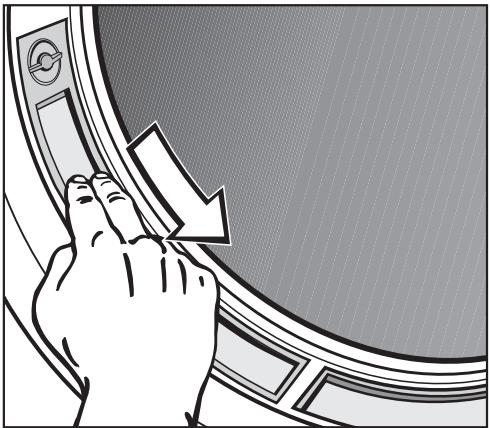

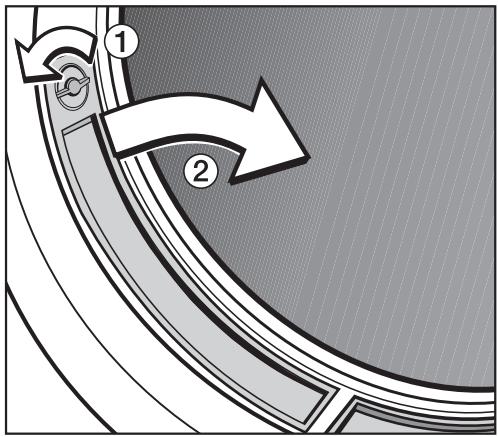

Nettoyage à sec 22 Nettoyage à l'eau 23
Nettoyage du sèche-linge 23

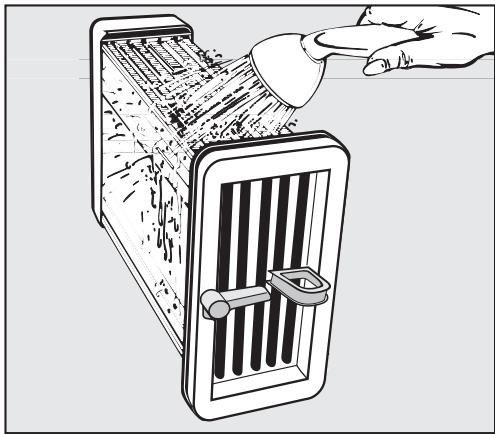

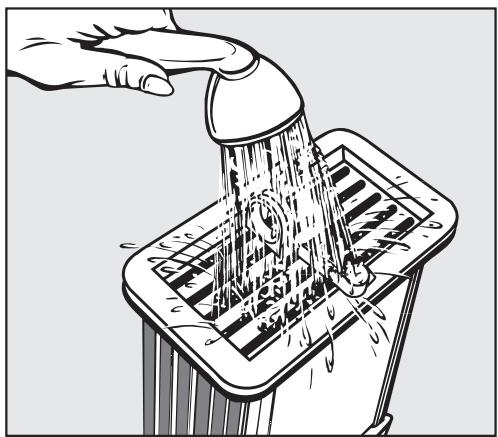

Nettoyage du condenseur 24

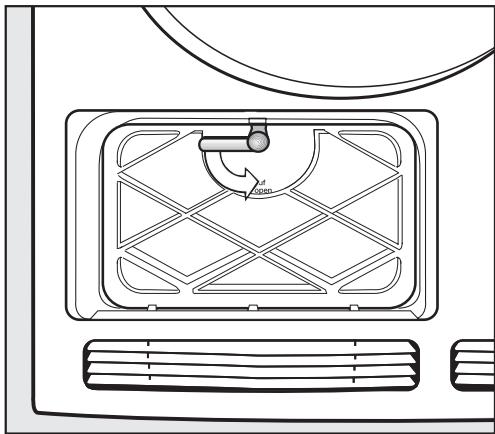

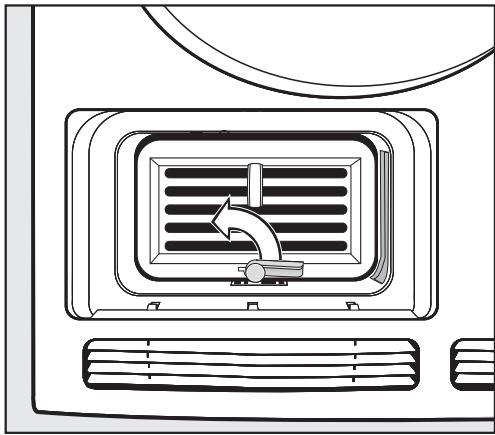

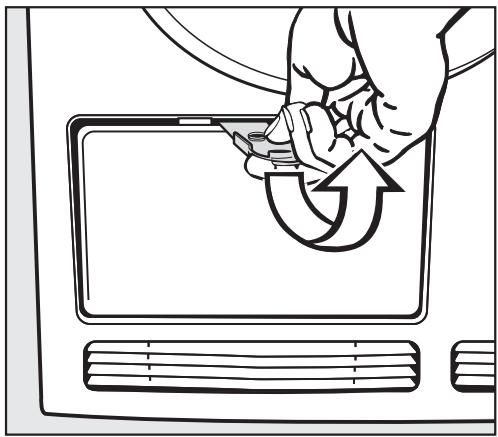

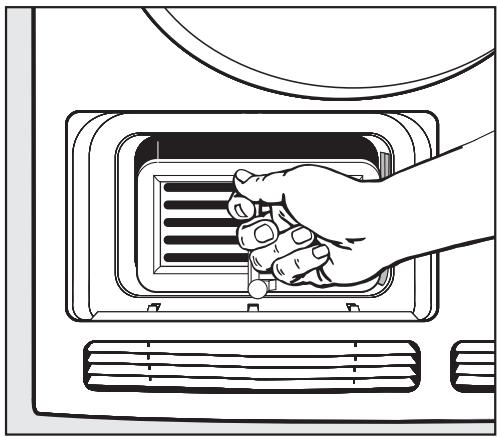

Enlever le condenseur 24 Contrôle du condenseur 25 Nettoyage du condenseur 25 Remontage du condenseur 26
Recherche des anomalies 27
Que faire si...? 27
Message de contrôle et d'anomalie 27
Autres anomalies 29

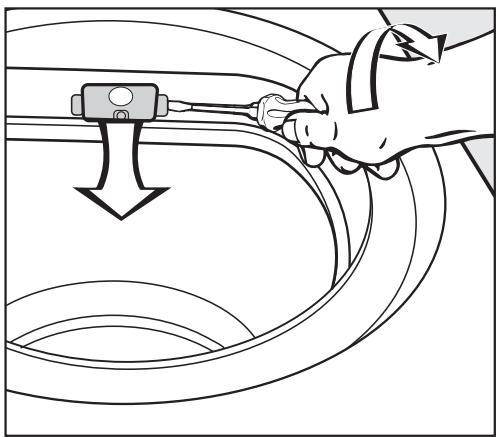

Remplacement de l'ampoule 32
Serviceaprèsvente 33

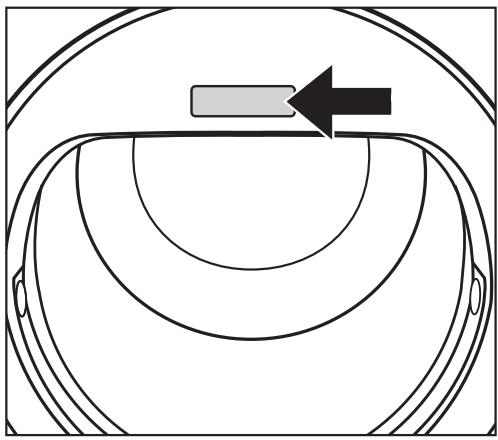

Réparations 33
Mise à jour de la programmation (diode PC) 33
Conditions et période de garantie 33
Accessoires en option 33
Installation et raccordement 34

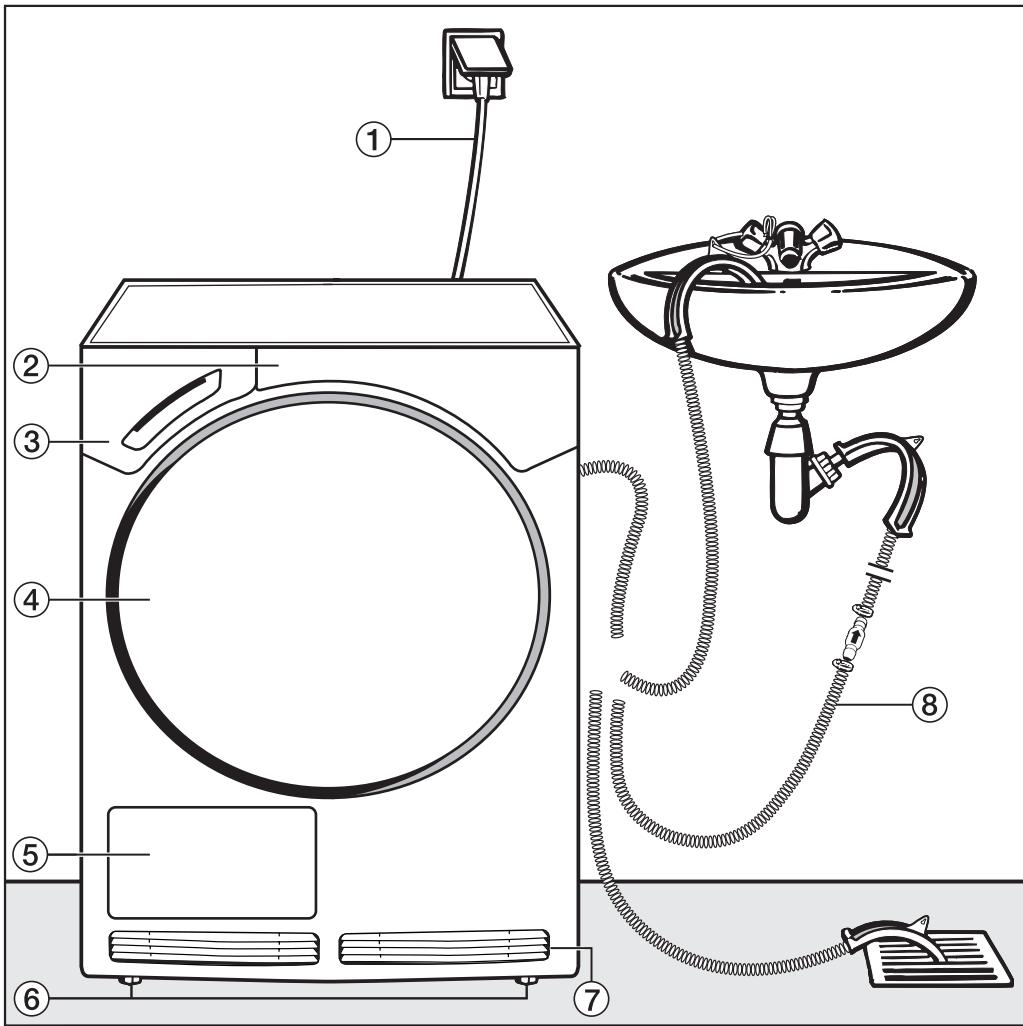

Vuede face 34

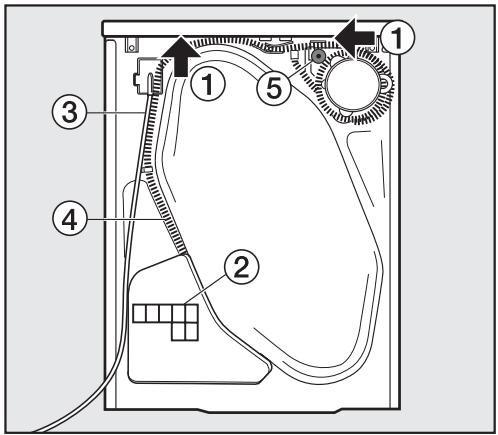

Vue de l'arrière. 35
Lieu d'installation 35
Transport sur le lieu d'installation 35
Colonne lave-linge/sèche-linge 35

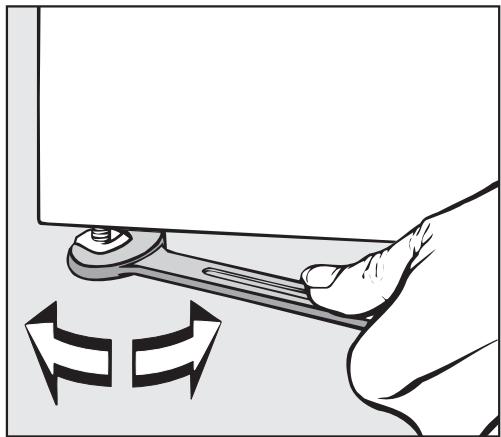

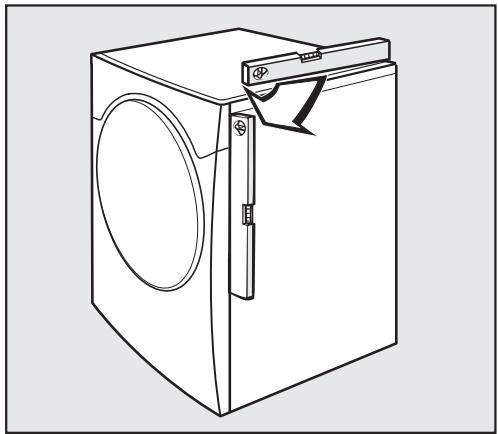

Calage du sèche-linge 36
Aérer le local d'installation 36
Avant le transport du sèche-linge (déménagement par exemple.) 36
Raccordement de la vidange d'eau condensée 37

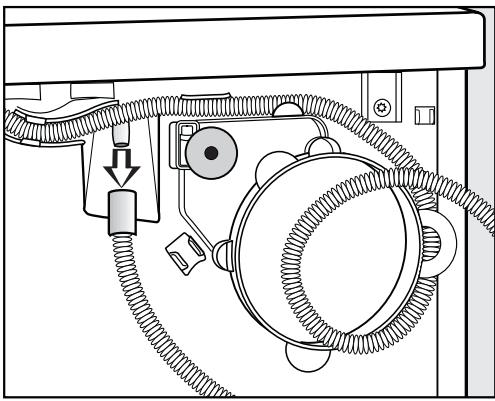

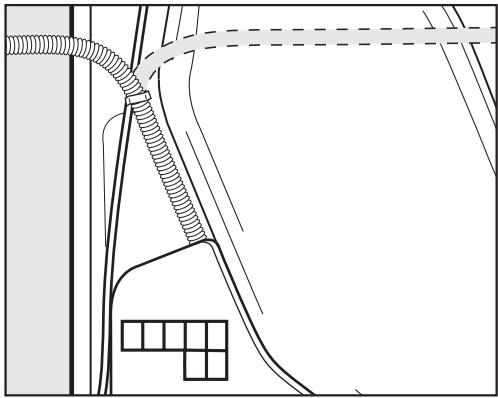

Pose du tuyau de vidange. 37
Accrochez le tuyau de vidange (dans l'évier, la vidange au sol). 38

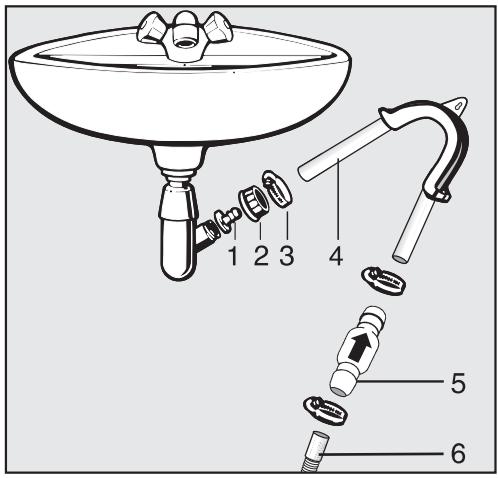

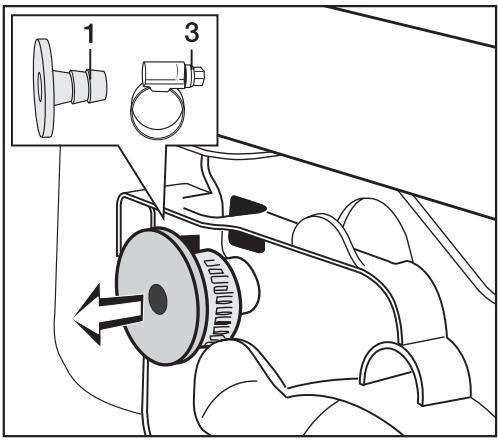

Conditions de raccordement spéciales requérant l'usage d'un clapet anti-retour 38
Branchement électrique 40
Fonctions optionnelles 44
Ajouter des paliers de séchage. 44
Modifier le volume du signal sonore 45
Fonction mémoire 46
Régler la prolongation du temps de refroidissement 47
Modifier le fonctionnement de la diode Nettoyage libre 48
Réglage du bip de validation 49
Modifier la conductance 50
Veuillez impérativement lire ce mode d'emploi.
Ce sèche-linge répond aux réglementations de sécurité en vigueur. Toute autre utilisation comporte des risques pour les personnes et le sèche-linge.
Lisez le mode d'emploi avant d'utiliser votre sèche-linge pour la première fois. Il vous fournit des informations importantes sur la sécurité, l'utilisation et l'entretien du sèche-linge. Vous vous protégerez ainsi et éviterez de déterminer vosuresèche-linge.
Conservez soigneusement ce mode d'emploi pour pouvoir le transmettre à un éventuel futur propriétaire.
Le sèche-linge doit exclusivement servir au séchage de textiles préalablement lavés, déclarés appropriés au séchage en machine par leur fabricant. Toute autre utilisation pourrait être dangereuse. Miele n'est pas responsable de dommages causés par une utilisation incorrecte, non conforme aux prescriptions. Les personnes qui ne sont pas en mesure d'utiliser ce séche-linge en toute sécurité en raison de déficiences physiques, sensorielles ou mentales ne doivent pas l'utiliser sans la surveillance d'une personne responsable.
Précautions à prendre avec les enfants
Surveillance des enfants lorsqu'ils jouent à proximité du sèche-linge. Les enfants ne doivent pas jouer avec le sèche-linge. Les enfants sont autorisés à utiliser le sèche-linge sans surveillance uniquement si vous leur avez expliqué comment le manipuler sans danger. Ils doivent être conscients des risques encourus en cas de mauvaise manipulation.
Sécurité technique
Contrôlez si le sèche-linge ne présente pas de déteriorations visibles avant de l'installer. N'installez pas et ne mettez pas en service un appareil endommagé. Comparez impérativement les données de branchement (fusible, tension et fréquence) portées sur la plaque signalétique avec celles du réseau électrique. Dans le doute, interrogez un électricien. La sécurité électrique de cet appareil n'est garantie que s'il est raccordé à un système de mise à la terre homologué. Il est primordial que cette condition de sécurité élémentaire et en cas de doute toute l'installation domestique, soient contrôlées par un professionnel. Le fabricant ne peut être tenu pour responsable de dégâts causés par une mise à la terre manquante ou déficiente à l'installation. Pour des raisons de sécurité, n'utilisez pas de rallonge (risque d'incendie dû à la surchauffe). Les réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur pour lesquels le fabricant décline toute responsabilité. Faites effectuer les réparations exclusivement par des techniciens agréés Miele, sinon vous perdrez le bénéfice de la garantie en cas de pannes ultérieures.
Remplacez les pièces défectueuses uniquement par des pièces détachées d'origine Miele que nous garantissons répondre totalement aux exigences de sécurité que nous imposons à nos machines. Si le cordon d'alimentation électrique est endommagé, celui-ci doit imperativement être remplacé par un technicien SAV agréé par Miele afin d'éviter tout risque pour l'utilisateur. En cas de défaut ou en cas de nettoyage ou d'entretien, débrancher le sèche-linge en :
- débranchant la fiche ou en
- déclenchant le fusible.
Le montage et la mise en service de ce sèche-linge sur des unités mobiles (bateaux par exemple) ne peuvent être effectués que par des entreprises spécialisées ou des professionnels, en veillant à ce que les conditions de sécurité nécessaires au bon fonctionnement de l'appareil soient réunies. N'effectuez pas de modifications sur votre sèche-linge si elles ne sont pas expressément autorisées par Miele.
Utilisation et installation
Pour éviter tout incendie, les textiles suivants ne doivent pas être séchés en machine :
- qui ne sont pas lavés.
- qui ne sont pas suffisamment nettoyés et présentant des traces d'huile, de GRAISSE ou d'autres restes (par ex. du linge avec des taches de cosmétique ou de cuisine). En cas de textiles insuffisamment nettoyés, le linge peut prendre feu et causer un incendie, même après la fin du séchage et en dehors du sèche-linge.
- qui sont maculés de produits inflammables ou de restes d'acétone, d'alcool, d'essence, de produit anti-taches, de térébenthine, de cire ou de détachant pour cire ou de produits chimiques (par ex. sur les fauberts, les serpillères, les chiffons).
- qui sont imprégnés de gel, laque pour cheveux, dissolvant ou autres restes de même type.
Nettoyez bien ce genre de linge très sale : utiliser suffisamment de détergent et sélectionner une température élevée. Laver plusieurs fois en cas de doute.
Pour éviter tout incendie, les textiles ou produits suivants ne doivent en aucun cas être séchés en machine : - les textiles comportant de la mousse, du caoutchouc ou des matières similaires. Ce sont par exemple des produits en mousse de latex, les charlottes pour douche, les textiles imperméables, les articles et vêtements caoutchoutés, les oreillers replis d'élastomère alvéolaire. - qui sont ouatines et endommagés (blousons ou coussins). Le garnissage peut prendre feu. La phase de chauffage est suivie par une phase de refroidissement dans de nombreux programmes pour s'assurer que les vêtements restent à une température à laquelle ils ne s'abîmeront pas (par ex. pour éviter le risque que le linge prenne feu). Le programme n'est terminé qu'après le refroidissement.
Enlevez toujours la totalité du linge juste après la fin du programme.
Avertissement: ne jamais arrêter le sèche-linge avant la fin du programme de séchage, sauf si vous sortez toutes les pièces immédiatement et que vous les étalez de manière à ce que la chaleur se dissipe. Les produits adoucissants ou de même type peuvent être utilisés si cela est spécifié sur l'emballage du produit.
Prescriptions de sécurité et mises en garde
Le sèche-linge ne doit pas être utilisés sans filtré ou avec un filtré endommagé. Les filtrés à peluches doivent être nettoyés régulièrement! Ne faites jamais fonctionner la machine sans condenseur. Les filtres à peluches doivent être séchés après le nettoyage à l'eau. Le processus de séchage peut être affecté si les filtres sont mouillés. N'installez pas votre sèche-linge dans une pièce exposée au gel. Les températures autour de 0°C peuvent perturber le fonctionnement de l'appareil.
Si l'eau condensée gèle dans la pompe et le tuyau de vidange, cela peut occasionner des dégâts.
La température ambiante admissible doit être comprise entre +2°C et +35°C.
Si l'eau condensée est évacuée par le tuyau de vidange : bloquez le tuyau de vidange si vous le mettez dans un évier afin qu'il ne risque pas de glisser.
S'il glissait, l'eau condensée pourrait occasionner des dégâts.
L'eau condensée n'est pas potable. Ne pas en boire ou en donner à un animal, car la consommation de l'eau condensée est mauvaise pour la santé.
Assurez-vous que le local du sèche-linge est toujours propre, sans poussière ni peluches. Les particules de poussière générées dans l'air de refroidissement pourraient à la longue encrasser le condenseur. Ne vous appuyez pas à la porte ouverte. Le sèche-linge pourrait basculer. Fermez la porte après chaque séchage. Vous évitez ainsi :
- que les enfants grimpent dans le sèche-linge ou y cachent des objets.
- de petits animaux s'introduisent dans le sèche-linge. Ne pas nettoyer le sèche-linge avec un jet d'eau.
Accessoires
Les accessoires ne doivent être montés que s'ils sont agréés expressément par Miele.
Le montage d'autres pièces exclut le bénéfice de la garantie.
Miele ne peut être tenu pour responsable des dégâts dus au non-respect des prescriptions de sécurité et des mises en garde.

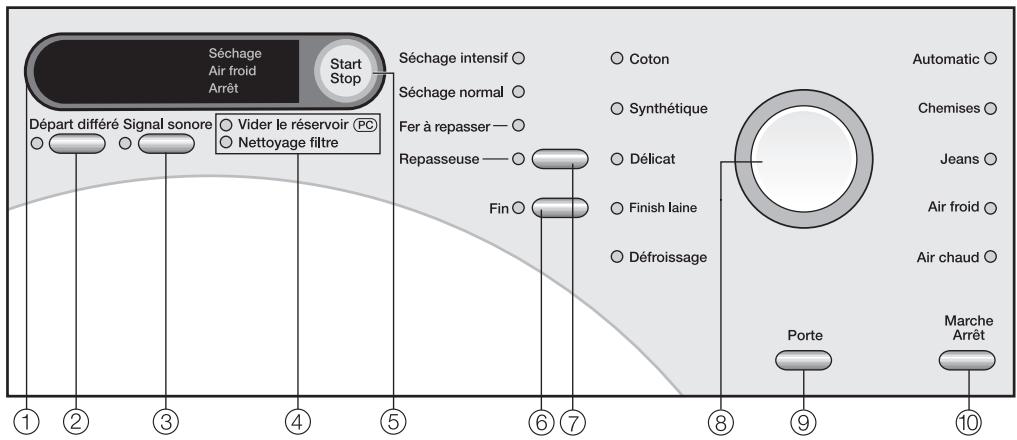

Bandeau de commande
① Écran
② Touche Départ différé
Cette touche a une double fonction :
- sélection de la durée des programmes air chaud/froid
- Sélection du début de départ différé
③ Touche Signal sonore
La fin du programme est indiquée par un signal sonore.
Contrôle d'anomalie/entretien
Description : Voir le chapitre "Dépannage" / "SAV".
Touche Start/Stop
démarrera le programme sélectionné et arrêtera un programme lancé.
La touche clignote à la sélection du programme et reste allumée après le démarrage du programme.
⑥ Touche Fin
Les textiles fragiles sont séchés à basse température.
Touche de réglage du palier de séchage
avec diodes.
Sélecteur de programme
avec diodes.
⑨ Touche Porte
Qu'il soit ou non sous tension, vous pouvez ouvrir la porte de l'appareil avec cette touche.
Touche Marche/Arrêt
pour enclencher et arrêter le sèche-linge.
Écran
Les fonctions suivantes doivent être sélectionnées sur l'écran :
- Départ différé Durée des programmes Air chaud/froid
- Fonctions optionnelles
En outre, il est affiché :
- durée du programme
- Les phases de programme : Séchage, Air froid, Arrêt.
- Message de contrôle et d'anomalie
Durée de programme / pronostic de temps restant
Au moment de la sélection du programme, la durée prévisible du séchage est affichée. Il s'agit en fait d'une évaluation du temps restant.
Les facteurs suivants intervennent dans l'évaluation du temps restant : humidité résiduelle après l'essorage, type de textile, quantité de linge, température ambiantes ou variation de tension du réseau électrique.
L'électronique s'adapte en permanence à ces conditions pour chaque séchage, afin que l'évaluation soit de plus en plus précise. L'évaluation du temps restant est réactualisée en permanence pendant le séchage, ce qui peut provoquer des variations importantes de la durée indiquée.
Les programmes Finish et Défloissage peuvent s'achever prématurément, dès qu'une température précise est atteinte. Ceci peut se produire si le tissu est particulièrement fin ou s'il était déjà sec ou en cas de charge très faible.
Départ différé
Le délambda de départ différé est affiché.
Après le démarrage du programme, le délambda de départ différé est décompté.
Une fois le temps écoulé, le programme commence et la durée du programme prévisible est affichée.
Fonctions optionnelles
Les fonctions optionnelles vous permettent d'adapter votre appareil à vos besoins propres. La fonction sélectionnée est affichée en mode de programmation.
Symboles d'entretien
Contrôlez les symboles sur l'étiquette d'entretien du linge/textiles avant de les sécher en machine :
= sécher à température normale l = sécher à faible température = ne pas sécher en machine
Conseils en matière de séchage
- Veuillez toujours respecter la capacité maximale indiquée au chapitre "Tableau des programmes".
Une surcharge abîmerait le linge, altérerait le résultat du séchage et froisserait les vêtements.
- Ne séchez pas de tissus encore trempés au sèche-linge! Après le lavage, essorez le linge en machine pendant au moins 30 secondes.
- Séchez les textiles délicats avec le symbole d'entretien avec Fin (température faible).
- Séchez les charges mélangées en coton, couleurs, synthétiques en programme Automatic. Ouvrir les vestes, afin que celles-ci sèchent uniformément. Textiles en pure laine et laine mélangée : ils risquent de feu trer et de rétrécir. Ils doivent impérativement être séchés en programme Finish laine.
Textiles garnis de duvet : la doublure a tendance à rétrécir en fonction de la qualité. Ils doivent impérativement être séchés en programme Défroissage. Tissus pur lin : séchez-les uniquement si le fabricant l'autorise sur l'étiquette d'entretien. Sinon le lin peut pelucher. Ils doivent impérativement être séchés en programme Défroissage. - Les textiles en maille (par ex. t-shirts, sous-vêtements) rétrécissent souvent au premier lavage. Évitez donc les séchages trop intensifs qui risqueraient de les rétrécir davantage. Achetez éventuellement des vêtements plus grands d'une ou deux tailles. - La formation de faux plis sur les textiles synthétiques augmente en fonction de la charge. Cela est particulièrement vrai pour les tissus très délicats (par ex. chemises, corsages). - En cas de doute, réduire la charge en la divisant. - Le linge amidonné peut passer au sèche-linge. Mais doublez la dose d'amidon pour obtenir le même effet. - Bien laver les textiles couleurs neufs avant de les sécher pour la première fois et ne pas les sécher avec des textiles clairs. Ces textiles peuvent déteindre (également sur les composants en plastique du sèche-linge). Des peluches d'autres couleurs peuvent également se déposer sur les tissus.
Mode d'emploi rapide
Vous pouvez utiliser les instructions précédées d'un chiffre (1, 2, 3,...) pour apprendre rapidement comment vous servir de votre sèche-linge.
1 Préparez le linge
Séparez les pièces de linge et triez-les en fonction.
du degré de séchage recherché,... du type de fibre/tissu,... de la taille,... du taux d'humidité résiduelle après l'essorage.
Vous obtiendrez un résultat de séchage uniforme.
Enlevez les corps étrangers, boule-doseuse ou objet similaire du linge. Ces objets pourraient fondre et endommager le linge et le sèche-linge.
- Vérifiez les coutures et ourlets afin que le garnissage ne s'échappe pas.
- Fermez les couettes et les oreillers afin que les petites pièces de linge ne se prennent pas dedans.
- Fermez les agrafes et les œillets.
- Attachez les ceintures de vêtements et de tablier. Recousez les baleines des soutiens-gorges ou enlevez-les.
2 Mettez le sèche-linge en marche
Enoncez la touche Marche/Arrêt.
Vous pouvez également mettre les sèche-linge en marche après l'avoir chargé afin que l'éclairage de tambour ne s'allume pas (économie d'énergie).

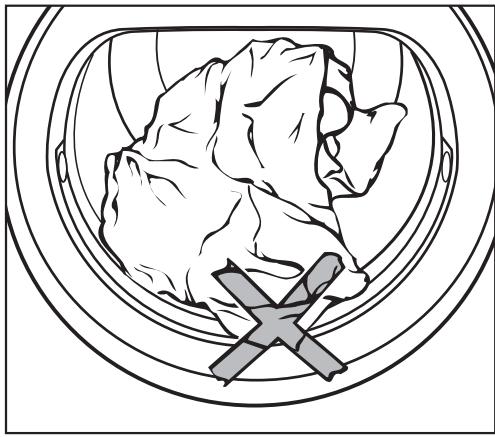

Chargez le sèche-linge
- Appuyez sur la touche Porte pour ouvrir la porte. Défroissez le linge avant de le charger dans le tambour.
Conformez-vous aux charges maximales indiquées au chapitre "Tableau des programmes".
Une surcharge altérerait le résultat du séchage et endommagerait le linge.
Avant de fermer la porte, vérifie si le filtre est correctement posé dans la contre-porte.
Ne coincez pas de pièces de linge dans la porte. Elles seraient abîmées.
Fermez la porte en la claquant légèrement - vous pouvez également la presser.

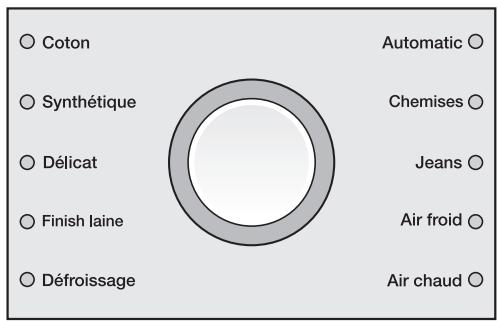

Sélectionnez le programme
■ Sélectionnez le programme souhaité.
La diode du programme chose s'allume.
En outre, les diodes des paliers de séchage ou les fonctions additionnelles s'allument ou les temps sont affichés (mémoire).

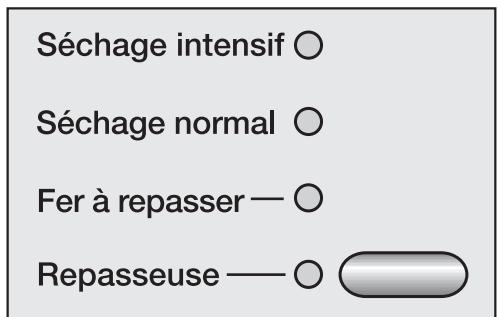

Programmes coton, synthétique, délicat, automatic, chemises, jeans
- Pressez la touche de palier de séchage jusqu'à ce que la diode correspondante s'allume.
- Tous les paliers de séchage peuvent être sélectionnés avec le programme Coton, sur les autres programmes la sélection est limitée.
Remarque : la durée indiquée varie à chaque nouvelle sélection du programme (le temps restant est évalué) !
Les programmes Finish laine, Défroidage ne sont pas modifiables.
Programmes air froid/chaud
La diode de la touche Départ différé clignote à la sélection de Air froid ou Air chaud.
- Pressez la touche Départ différé jusqu'à ce que le temps approprié soit indiqué.
La sélection est effectuée par pas de 10 minutes de 20 minutes à 2:00 heures.
Sélectionnez les fonctions additionnelles (option)
Vous pouvez sélectionner les fonctions additionnelles (voir chapitre du même nom) en appuyant sur la touche correspondante : Fin, Signal sonore, Départ différé
Mais : Il n'est pas possible de sélectionner une fonction additionnelle avec les programmes Air chaud, Air froid.
Démarrer le programme
Pendant la sélection du programme, la touche Start/Stop clignote. Le clignotement indique qu'un programme peut être démarré.
- Appuyez sur la touche Start/Stop.
La touche Start/Stop s'allume.
Séchage est affiché et le temps restant s'écoule.
Avant la fin du programme
La phase de chauffage suit la phase de refroidissement (Air froid est affiché). Le programme s'achève par la phase de refroidissement.
Les programmes suivants ne présentent pas de phase de refroidissement : Finish laine, Défroissage.
Fin du programme - décharger le linge
Et Fin signale la fin du programme. Le signal sonore retentit par intervalles (s'il est activé).
Le tambour tourne par intermittence si le linge n'est pas déchargé immédiatement (rotation antifoisseble). Ceci permet d'éviter les plis.
Durée : 2 h (sauf en Finish laine)
Appuyez sur la touche Porte. Ouvrez la porte. Sortez le linge.
N'oubliez pas de linge dans le tambour ! Si vous séchez de nouveau une pièce de linge oubliée dans le tambour, elle peut s'abimer.
Lorsque le sèche-linge est en marche et que la porte est ouverte, l'éclairage du tambour s'éteint au bout de quelques minutes (économie d'énergie).
Appuyez sur la touche Marche/Arrêt. Nettoyez les filtres. Fermez la porte. Videz le réservoir d'eau condensée (si l'eau condensée n'est pas vidangée avec un tuyau). - Contrôlez le condenseur régulièrement.
Fin
Les textiles délicats (avec le symbole d'entretien, contenant de l'acrylique par exemple) sont séchés à faible température. La durée du programme est allongée.
Dans certains programmes, Fin est intégré automatiquement et ne peut pas être désactivé.
Signal sonore
À la fin du programme, un signal acoustique retentit (pendant 1 h max par intervalles).
Même si vous désactivez le signal sonore, il retentira en cas d'anomalie.
Départ différé
Avec le départ différé vous pouvez différer le départ du programme. Le départ du programme peut être différé de 30 minutes à 24 heures. Vous pouvez ainsi sécher votre lessive lorsque le courant est moins cher.
Après la sélection du programme :
- Pressez la touche Départ différé jusqu'à ce que le temps approprié soit indiqué.
- La diode de contrôle Départ différé clignote. -La sélection s'effectue: jusqu'à 10h par pas de 30 minutes, au-delà de 10h par pas d'une heure.
- Si la touche Départ différé est maintenue enfoncée, le temps s'écoule automatiquement jusqu'à 24h.
Démarrage
Appuyez sur la touche Start/Stop. - La diode Départ différé clignote.
Le délai est décompté de la façon suivante jusqu'au démarrage du programme :
- au-delà de l'heure par heures
- en-dessous de l'oh en minutes
Le tambour décrit quelques tours toutes les heures (pour éviter les pris).
Supprimer/modifier le département différé
- Appuyez sur la touche Start/Stop.
Le départ différé est supprimé.
- Pressez la touche Départ différé jusqu'à ce que le temps approprié soit indiqué. Appuyez sur la touche Start/Stop.
Le départ différé recommence.
Ajout délinge
Tant que le temps de départ différé s'écoule, vous pouvez encore ajouter du linge :
arrêtez le sèche-linge. Ouvrez la porte et ajoutez le linge. Fermez la porte et réenclenchez le sèche-linge.
Tableau des programmes
| Coton | 6 kg maximum* |
| Séchage intensif, Séchage normal** |
| Textiles | Linge en coton à une ou plusieurs épaisleurs.
Par exemple : serviettes éponge, t-shirts, sous-vêtements, protège-ma-telas, langes. | |
| Conseil | - Sélectionner Séchage intensif pour les textiles divers, épais ou pré-sentant plusieurs épaisleurs.
- Ne séchez pas les tricots (t-shirts, linge de corps) en Séchage intens-sif - ils pouraient rétrécir. | |
| Fin | Sélectionner avec les textiles délicats (symbole d'entretien). | |
| Fer à repasser **, Repasseuse |
| Textiles | Textiles en coton ou en lin. Par exemple : nappes, draps, linge amidon-ne. | |
| Conseil | - Afin que le linge à Traitser en repasseuse reste humide, enroulez-le. | |
| Fin | Sélectionner avec les textiles délicats (symbole d'entretien). | |
| Synthétique | 3 kg maximum* |
| Séchage intensif, Séchage normal**, Fer à repasser |
| Textiles | Textiles facies d'entretien en coton, textiles mélangés ou synthétiques.
Par exemple : pulls, robes, pantalons, tabliers, nappes. | |
| Conseil | - Pour un séchage sans pris, Sélectionner le palier Fer à repasser et réduire la charge à 1,5 kg*.
- En programme Fer à repasser les textiles sont séchés sans froissage. Les résultats dépendent du type et de la quantité de linge. | |
| Fin | Sélectionner avec les textiles délicats (symbole d'entretien). | |
| Délicot | 2 kg maximum* |
| Séchage normal, Fer à repasser |
| Textiles | Textiles en fibres synthétiques, textiles mélangés, coton/polyester mélangés, rayonne : chemises, corsages, lingerie, textiles avec appliqués. | |
| Fin | Ne peut pas être désactivé. | |
- Poids du linge sec ** Remarque à l'intention des instituts de contrôle : Réglage de programme pour le contrôle suivant la norme EN 61121 (sans fin)
| Finish laine | 2 kg maximum* |
| Textiles | Lainages. | |
| Conseil | - Les lainages sont défoulés rapidement et sont plus moelleux, mais ils ne sont pas totalement secs à la fin du programme.- Retireez immédiatement le linge à la fin du programme et laissez sécher à l'air. | |
| Fin | Ne peut pas être désactivé. | |
| Défroissage | 3 kg maximum* |
| Textiles | - Textiles en coton ou en lin- Textiles faciles d'entretien en coton, textiles mélangés ou synthétiques. Par exemple : pantalons en coton, anoraks, chemises. | |
| Conseil | - Programme de défloissage des plis formés pendant l'essorage en lave-linge.- Retireez immédiatement le linge à la fin du programme et laissez sécher à l'air. | |
| Fin | Ne peut pas être désactivé. | |
| Automatic | 3,5 kg maximum* |
| Séchage normal, Fer à repasser | |
| Textiles | Mélange de linge adapté aux programmes Coton et Synthétique. | |
| Chemises | 2 kg maximum* |
| Séchage normal, Fer à repasser | |
| Textiles | Chemises et corsages. | |
| Fin | Sélectionner avec les textiles délicats (symbole d'entretien). | |
| Jeans | 3 kg maximum* |
| Séchage normal, Fer à repasser | |
| Textiles | Toile de jean, pantalons, vestes, jupes ou chemises. | |
| Fin | Sélectionner avec les textiles délicats (symbole d'entretien). | |
Tableau des programmes
| Air froid | 6 kg maximum* |
| Textiles | - Pour aérer tous les textiles. | |
| Air chaud | 6 kg maximum* |
| Textiles | - Séchage de textiles à plusieurs épaisseurs, qui ne sèchant pas uni-formément. Par ex. vestes, oreillers et textiles volumineux
- Séchage individuel de pieces de linge : par ex. serviettes éponge, maillots de bain, torchons. | |
| Conseil | Ne sélectionnez pas le temps de séchage le plus long au début. Tes-tez afin de savoir qu'elle durée est la plus appropriée. | |
| Conseil | Utilisez Air chaud pour éliminer ou réduire les odeurs dans les vêtems portés mais propres (durée : 1h30 à 1h). Le rafraîchissement sera plus efficace si vous humidifiez les textiles avant de les passer au sèche-linge ou que vous utilisez des lingettes fraîcheur qui passent au sèche-linge. Si les vêtements contiennent des matières synthétiques, la réduction d'odeur est moins efficace. | |
| Fin | Sélectionner avec les textiles délicats (symbole d'entretien). | |
Changer de programme
Il n'est plus possible de changer de programme (protection contre les changements de programme non intentionnels).
Pour désirer un autre programme, vous devez annuler le programme lancé.
Arrêté le programme et en sélectionner un nouveau
Appuyez sur la touche Start/Stop.
Les textiles sont refroidis quelques minutes lorsqu'un temps et une température de séchage prédéfinis ont été atteints.
Si vous pressez de nouveau la touche Start/Stop pendant le refroidissement, Fin est affiché.
Arrêtez le sèche-linge. Mettez le sèche-linge en marche. Sélectionnez et démarrez un autre programme.
Annuler le programme et arracher du linge
Voir le paragraphe suivant : 'Ajouter ou enlever du linge'. - Arrêtez le sèche-linge une fois la porte fermée.
Ajouter ou enlever du linge
Appuyez sur la touche Porte. Ouvrez la porte.
Risque de brûlure : faites attention à ne pas toucher le fond du tambour lorsque vous ajoutez/enlevez du linge ! Des températures élevées apparaissent après l'utilisation du tambour.
Ajoutez ou déchargez du linge. Fermez la porte. - Appuyez sur la touche Start/Stop.
Durée restante
En cas de modification du déroulement de programme, le temps restant affiché peut être différent par rapport au temps de séchage effectif.
Le verrouillage électronique protège votre sèche-linge contre une utilisation interposée.
Si vous le souhaitez, vous pouvez activer cette fonction.
Le verrouillage électronique bloque l'électronique du sèche-linge. Le sèche-linge peut être enclenché mais il est impossible de démarrer un programme :
- Dans ce cas, la diode Fin et un symbole de clé - sont affichés.
Vous pouvez ouvrir la porte à tout moment, elle n'est pas verrouillée.
Verrouiller
- Le sèche-linge est arrêté avec la touche Marche/Arrêt.
- La porte est fermée. 1 Pressez la touche Fin et maintenez-la enfoncée jusqu'à l'étape 5. Enfoncez la touche Marche/Arrêt. La diode Automatic est allumée. 3 Tournez le sélecteur de programme doucement, cran par cran de trois crans dans le sens des aiguilles d'une montre.
Les trois diodes de programme doivent s'allumer l'une après l'autre.
• Tournez le sélecteur de programme doucement, cran par cran de six crans contre le sens des aiguilles d'une montre. Les six diodes de programme doivent s'allumer l'une après l'autre. La diode Fin et un symbole de clé - sont affichés. • Relâcher la touche Fin. La fonction de verrouillage est activée. Vous pouvez arrêter le sèche-linge.
Déroverrouiller
- Le sèche-linge est arrêté avec la touche Marche/Arrêt.
- La porte est fermée. La procédure est la même que pour "Verrouiller". Recommence les points 1 à 5.
À l'étape 5, la diode de la touche Fin ne clignote plus et le symbole de clé - s'éteint.
Le verrouillage électronique est désactivé.
Vidange du réservoir d'eau condensée
L'eau condensée qui se forme au séchage est recueillie dans le réservoir d'eau condensée.
Videz le réservoir d'eau condensée après chaque séchage!
Lorsque la quantité de remplissage maximum est atteinte, la diode Vider réservoir s'allume.
La diode s'éteint une fois que vous avez ouvert puis refermé la porte.
Fermez bien la porte. Sinon, la porte et la poignée pourraient être abimées lorsque vous tirez le réservoir d'eau condensée.
Sortez le réservoir d'eau condensée. - Portez-le horizontalement afin que l'eau ne déborde pas. Tenez-le par la poignée et par l'extrémité. Videz le réservoir d'eau condensée.
- Remettez le réservoir d'eau condensée dans le sèche-linge.
L'eau condensée n'est pas potable ! Il serait dangereux d'en consommer ou d'en donner à boire aux animaux.
Vous pouvez l'utiliser à des fins domestiques (pour le fer à repasser ou un saturateur). Filtrez cependant préalablement l'eau avec une passoire fine ou un filtre à café. Ceci permet d'éliminer les peluches fines, qui pourrait endomager vos appareils.
Nettoyage des filtres
Les filtres situés dans la contreporte et dans l'ouverture de la façon recueillent les peluches qui se détachent du linge. Nettoyez-les après chaque séchage*.
Nettoyage à sec
Conseil : vous pouvez aspirer les peluches sans toucher le filtre avec un aspirateur.
Retirer le filtre (1) de la contreporte.
Enlevez les peluches de la main ou avec un aspirateur.
Enlevez les peluches du logement de contreporte avec un outil spécial (accessoires en option) ou l'aspirateur. Nettoyez le joint (2) de contreporte avec un chiffon humide. - Remettez le filtre propre en place dans la contreporte dans le bon sens, offencez-le bien.
■ Enlevez les peluches des deux filtres demi-lune d'ouverture de porte avec la main ou avec un aspirateur. Fermez la porte.
- Contrôlez toujours les filtres à peluches lorsque la diode Nettoyage filtré est allumée
Nettoyage à l'eau
Les filtres ne doivent être passés à l'eau que si les peluches collent ou qu'ils sont bouchés.
Ouvrez la porte et enlevez le grand filtre de la contreporte.
Vous pouvez également enlever les deux filtres de l'ouverture de chargement :
Tournez le bouton ① et enlevez les filtres à peluches (en les tenant par le bouton) en les tirant vers le milieu ②. Nettoyez tous les filtres sous l'eau chaude. - Secouez les filtres jusqu'à ce qu'ils soient bien égouttés. Séchez-les. Nettoyez également l'espace de circulation d'air sous les filtres, par exemple avec un aspirateur.
Les filtres doivent être secs lorsqu vous les remontez. Les filtres mouillés peuvent perturber le processus de séchage!
Insérez le grand filtre dans le bon sens, dans la contreporte jusqu’en butée. Remettez les filtres dans l’ouverture de chargement et enfoncez-le bien. Verrouillez les deux boutons.
Nettoyage du sèche-linge
Débranche le sèche-linge.
Nettoyez la carrosserie et le bandeau de commande avec un peu d'eau et du liquide vaisselle. Vous pouvez nettoyer les parties en inox (tambour par exemple) avec un produit nettoyant spécial inox.
N'utilisez pas de détergents contenant des solvants, de produits abrasifs, pour vitres ou multi-uses. Ils pourraient endommager les surfaces en plastique et d'autres pièces de l'appareil.
- Séchez toutes les pièces avec un chiffon doux.
Nettoyage du condenseur
Les restes de produit lessiviel, les cheveux et les peluches fines présentes dans l'air de séchage peuvent traverser les filtres et obstruer le condenseur.
Les particules de poussières de l'air de refroidissement prélevé dans le local d'installation peuvent également obstruer le condenseur.
Contrôle le condenseur au moins 2 × par an et également lorsque le message de contrôle Nettoyage filtré est affiché. En cas d'utilisation fréquente, au moins après environ 100 séchages. Nettoyez-le dès que c'est nécessaire.
Enlever le condenseur
Ouvrez la trappe d'accès. Inclinez la trappe puis sortez-la par le haut.
Tournez le verrou du couvercle intérieur vers le bas. - Abaissez le couvercle intérieur vers l'avant.
Sortez-le par le haut. - Tournez le verrou sur le condenseur vers le haut (de manière à ce que le crochet du verrou se déclenche de la rainure).
Retirez le condenseur de son logement en tirant l'anneau.
Contrôle du condenseur
Tenez le condenseur face à la lumière. - Regardez dans le sens des flèches indiquées sur le croquis de dessus pour vérifier s'il y a des peluches à l'intérieur.
Si vous n'en voyagez pas :
■ remettez le condenseur (voir page suivante) Si vous n'en voyagez pas : nettoyez le condenseur comme décrit plus bas.
Nettoyage du condenseur
Pour rincer le condenseur, respecter impérativement les positions représentées sur le croquis!
Rincez le condenseur sur la longueur avec un jet d'eau - voir croquis ci-dessus.
Rincez ensuite l’avant avec le jet d’eau. Enlevez toutes les salissures encore visibles (voir "Contrôle du condenseur"). Rincez autant de fois que nécessaire. Nettoyez les joints en caoutchouc sans toutefois les démonter ni les tordre.
Contrôle et nettoyage du logement de condenseur
Vérifiez si le logement du condenseur comporte des peluches.
Enlevez celles que vous pouvez atteindre avec un chiffon humide.
Remontage du condenseur
Insérez le condenseur jusqu'au fond du logement. L'anneau du condenseur doit être en haut et le verrou en bas. - Tournez le verrou du condenseur à l'horizontal de manière à ce que le crochet s'enclenche nettement dans la rainure du bas.
Avant de poser le couvercle intérieur, vérifie que le joint est bien enfoncé dans la rainure.
Posez le couvercle interieur en positionnant les crochets vers le bas. Tenez le couvercle de biais et le presser légèrement vers le bas. - Pressez le couvercle et verrouillez-le avec le verrou. Le verrou doit être disposé horizontalement. - Reposez le couvercle extérieur en bas et pressez-le en haut jusqu'à ce qu'il s'enclenche.
Il est indispensable de positionner et de verrouiller correctement le condenseur et le couvercle pour garantir l'étanchéité du système de condensation!
Que faire si...?
Vous pouvez remédier vous-même à la plupart des anomalies. Vous économiserez dans de nombreux cas du temps et des frais en n'appelant pas le service après-vente.
Les tableaux suivants vous aideront à déceler l'origine de la panne et à y remédier. Néanmoins, il faut savoir que :
Les interventions techniques doivent être exécutées exclusivement par des professionnels. Les réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur.
Message de contrôle et d'anomalie
| Problème | Cause | Solution |
| Le programme s'arrêté.
à et Arrêt sont indiqués à l'aff- chage.
Le signal so- nore retentit. | Il ne s'agit pas d'une ano- malie.
L'électronique détecte l'ab- sence de linge dans le tam- bour et interrupt le pro- gramme.
Si les pieces de linge char- gées sont peu nombreuses ou que le linge est déjà sec, le même message d'erreur peut s'afficher. | Si vous désirez secher une seule piece de linge, utilisez dorénavant le programme Air chaud. Pour supprimer le rappel :
- ouvrez puis fermez la porte. |
| à-s'affiche à l'écran.
La diode Fin cli- gnote. | La fonction de verrouillage est enclenchée. | Si vous désirez secher, vous nevez désactiver la fonction de verrouillage (voir chapitre "Ver- rouillage électronique"). |
| Le programme s'arrêté.
A l'affichage, Air froid ou Arrêt clignote.
Le signal so- nore retentit. | La cause n'est pas identi- fiable. | - Arrêtez le sèche-linge et re- mettez-le en marche.
- Démarrez un programme.
Si le programme est de nou- veau interrompu et qu'un mes- sage de défaut est affché, il s'agit d'une anomalie. Contac- tez le service après-vente. |
| La diode Nettoyage filtré est allumée. | Cette diode indique que le sèche-linge ne fonctionne pas de façon opti-male ou économique.Causes possibles : des peluches ou des restes de lessive bouchent les filtres. | - En général, il suffit de nettoyer les filtres.Si cela ne suffit pas, véri-fiez toutes les causes énoncées ci-dessous dans la rubrique "le sé-chage dure très long-temps ou est interrom-pu".Pour supprimer le rappel:– ouvrez puis fermez la porte. |
| La diode de contrôle Nettoyage filtré peut être dé-sactivée (chapitre "Fon-c-tions de programmation") |
| Le programme s'arrête.La diode Nettoyage filtré est allumée.Le signal sonore reten-tit. | Les causes possibles et leurs solutions sont dé-crites plus haut. | Pour effacer le message :- ouvrez puis fermez la porte.- Démarrez un programme.- Si le message d'erreur apparait de nouveau, appepez le SAV. |
| La diode Vider réservoir est allumée.Le signal sonore reten-tit. | Le réservoir d'eau condensée est plein ou le tuyau de vidange est plié. | - Videz le réservoir.- Contrôlez le tuyau de vi-dange.Pour supprimer le rappel:– ouvrez puis fermez la porte. |
| Autres anomalies |
| Problème | Cause | Solution |
| Le séchage dure très longtemps ou est interrompu. La diode suivante peut s'allumer même si le filtre a été nettoyé : Nettoyage filtre | Veuillez contrôle toutes les causes possibles du début et arrêté le séche-linge puis le réenclencher. |
| L'apport et l'évacuation d'air sont insuffisantes car lapiece est trop petite. La température ambiente a force-ment augmente. | Ouvre la porte ou la fenêtre afin que la température de lapiece n'augmente pas trop. |
| Les fentes d'aération sous la porte sont bouchées. | - Enlevez les objets génants. |
| Les filtres sont bouchés par les peluches ou ont été nettoyés et reposés sans avoir été séchéés. | - Enlevez les peluches.- Les filtres doivent être secs. |
| Les restes de lessive, les cheveux et les peluches fines peuvent obstruer le condenser. | Le condenseur doit être con-trôle et nettoyé de temps en temps. |
| Les textiles n'ont pas été suffisamment essorés. | Essorez votre linge à la vi-tesse maximale dans le lave-linge. |
| Surcharge du séche-linge. | Respectez la charge maxi-male de chaque programme de séchage. |
| Les fermétures éclair métalli-ques ont perturbé la mesure de degré d'humidité du linge. | - Veuillez dorénavant ouvrir les fermétures éclair.Si le problème se produit, séchez le linge avec des grandes fermétures éclair en programme air chaud un-iquement. |
| Le linge n'est pas suffisamment sec. | La charge est composée de divers textiles. | - Finissez le séchage avec le programme Air chaud.- Sélectionnez la prochaine fois un programme appro-prié. |
Recherche des anomalies
| Problème | Cause | Solution |
| Après nettoyage du condenseur, de l'eau s'échappe du sèche-linge. | - Le couvercle du condenseur et/ou le condenseur ne sont pas bien posés ni verrouillés.- Des peluches sont accumulées dans le logement du condenseur. | - Vérifiez que le couvercle interieur et le condenseur sont correctement posés.- Vérifiez également leurs joints d'étanchéité.- Enlevez les peluches visibles du logement avec un chiffon. |
| Les pièces de linge en fibres synthétiques sont chargées d'électricité statique après le séchage. | Les textiles synthétiques ont tendance à se char-ger électriquement. | Pendant le lavage en machine, l'utilisation d'un as-souplissant au dernier linçage peut diminuer l'accumulation d'électricité statique au séchage. |
| Des peluches se sont formées. | Au séchage, les peluches qui se forment en portant et en lavant les vêtements se détachent. Le sèche-linge sollicite peu le linge et n'a aucune influence sur sa durée de vie. Ceci a été prové par des instituts de recherche. | Les peluches sont retenues par des filtres et peuvent facilement être enlevées (voir chapitre "Nettoyage et entretien"). |
| Impossible de démarrer les programmes Chemi-ses , Jeans, Air froid et la diode correspondante ne s'allume pas. | La cause n'est pas identifiable. | - Arrêtez le sèche-linge et remetteze-le en marche. - Sélectionnez un des programmes. - Si le démarage du programme est toujours im-possible, il y a un dé-faut. Contactez le ser-vice après-vente. - Utilisez un autre pro-gramme jusqu'à ce que le problème soit résolu. |
| Le sèche-linge ne dé-marre pas, une fois en-clenché. | La cause n'est pas identifiable. | - Le sèche-linge est-il en-clenché ? - La prise est-elle branchée ? - La porte est-elle fermée ? - Le fusible est-il en état ? |
| L'éclairage de tambour n'est pas allumé. | L'éclairage s'éteint automatiquement (éco-nomie d'énergie). | Arrêtez le sèche-linge et remetteze-le en marche. |
| L'ampoule est défec-tueuse. | Vous pouvez la replacer : voir à la fin de ce cha-pitre. |
Remplacement de l'ampoule
Débranche le sèche-linge.
Ouvrez la porte.
Le cache de l'éclairage est situé en haut de l'ouverture de chargement.
Insérez un outil du commerce sous l'arête latérale du cache de l'ampoule en forçant légèrement. Par ex. un tournevis pour vis à tête fendue large. Tournez le poignet pour ouvrir le cache avec une légère pression.
Le cache s'ouvre vers le bas.
Procurez-vous une ampoule thermorésistante exclusivement chez un revendeur Miele ou au SAV de la marque.
Utilisez une ampoule de type et de la puissance maximale indiquées sur la plaque signalétique et sur le cache de l'éclairage.
Remplacez l'ampoule. - Relevez le cache et appuyez sur les deux côtés pour qu'il s'enclenche.
Veillez à reposer le cache correctement. Un court-circuit pourrait se produire en cas de pénétration d'humidité.
Réparations
En cas de pannes auxquelles vous ne pouvez remédier vous-même, contactez:
-PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC - le service après-venture Miele.
France : 0810061000
Veuillez indiquer le modèle et la référence de votre sèche-linge.
Vous trouverez ces deux indications sur la plaque signalétique visible porte ouverte :
Mise à jour de la programmation (diode PC)
La diode PC est prévue pour l'actualisation par un technicien des programmes de séchage en fonction des évolutions techniques prévisibles.
La programmation de votre sèche-linge pourra ainsi être adaptée aux progrès en matière de textiles et procédés de séchage.
Miele vous signalera les possibilités d'actualiser votre sèche-linge.
Conditions et période de garantie
Ce sèche-linge bénéficie d'une garantie de 1 an.
Vous trouverez de plus amples informations sur les conditions de garantie dans le livre de garantie.
Accessoires en option
Les accessoires de ce sèche-linge sont disponibles chez les revendeurs Miele ou au SAV Miele.
Vue de face
① Cordon d'alimentation ② Bandeau de commande (3) Réservoir d'eau condensée ④ Porte ⑤ Trappe du condenseur
⑥ 4 pieds à vis réglables en hauteur ⑦ Ouverture d'aspiration/d'évacuation pour le refroidissement du condenseur. Tuyau de vidange pour l'eau condensée (avec support recourbé).
Vue de l'arrière
Prises de main sous le couvercle pour le transport (flèches) ② Ouverture d'aspiration pour le refroidissement du condenseur. (3) Cordon d'alimentation (4) Tuyau d'évacuation de l'eau condensée ⑤ Accessoires de raccordement à un siphon de lavabo
Lieu d'installation
Ce sèche-linge peut être posé sous plan si le plan de travail est suffisamment haut.
Aucune porte, porte coulissante ou porte avec les charnières du côté opposé ne doit se couvrir dans la plage de pivotement de la porte du sèche-linge.
Il est impossible de démonter le couvercle de l'appareil.
Transport sur le lieu d'installation
Le rebord arrêté de couvercle est doté de prises de mains qui facilitent le transport. Pour le transport de l'appareil du socle d'emballage au lieu d'installation, prenez-le par les pieds avant et par les prises de mains à l'arrête du couvercle.
Colonne lave-linge/sèche-linge
Le sèche-linge peut être superposé à un lave-linge pour former une colonne. On utilise à cet effet un cadre de superposition* (WTV).
* (accessoire Miele en option)
Le montage du cadre de superposition* doit être effectué par un technicien agréé par Miele.
Calage du sèche-linge
Le sèche-linge doit être d'aplomb afin de fonctionner parfaitement.
Compensez les inégalités du sol avec les pieds à vis.
Ne pas couvrir les ouvertures d'aspiration/évolution à l'avant et l'arête ! Sinon le refroidissement du condenseur n'est pas suffisant.
Aérer le local d'installation
L'air de refroidissement aspiré pour le séchage est évacué par le sèche-linge dans la pièce et réchauffe l'air ambiant.
C'est pourquoi, si le local est de petite taille, vous devez prévoir une aération suffisante, par exemple en ouvrant une fenêtre. Sinon, le programme risque de durer plus longtemps.
Avant le transport du sèche-linge (déménagement par ex.)
Une petite quantité d'eau condensée reste au niveau de la pompe après chaque séchage. Celle-ci peut s'écouler si l'on bascule le sèche-linge pour le transporter. Il est par conséquent recommandé de lancer le programme Air froid pendant une minute avant de déplacer le sèche-linge. Le reste de l'eau condensée est dirigé vers le réservoir d'eau condensée ou dans le tuyau de vidange.
Généralités
Pendant le séchage, l'eau qui se forme par suite de condensation est pompée par le tuyau de vidange à l'arrière du sèche-linge et envoyée vers le réservoir d'eau condensée.
Vous pouvez également vidanger l'eau avec un tuyau de vidange extérieur. Vous n'aurez plus besoin de vider le réservoir d'eau condensée.
Ce sèche-linge doit être équipé d'un clapet anti-retour en cas de conditions de montage spéciales (voir pages suivantes).
Accessoires en option
Pose du tuyau de vidange.
Ne pas tirer sur le tuyau de vidange, ne pas le tourner ni le tordre. Vous risquez de le détériorer.
Il reste un peu d'eau dans le tuyau de vidange. Préparez un récipient pour la recueillir.
Déboîtez le tuyau de vidange de la tubulure. Laissez couler l'eau restante dans le récipient. Détachez le tuyau de l'enroulement et retirez-le prudemment des supports de serrage.
Guidez le tuyau vers la droite ou la gauche en fonction des besoins.
Laissez le tuyau dans le support du milieu afin qu'il ne soit pas tordu par mégarde.
Accrochez le tuyau de vidange (dans l'évier, la vidange au sol)
Voir vue avant de l'appareil. Bloquez le tuyau (en le fixant) pour éviter qu'il ne dérape si vous l'accrochez dans un lavabo. Sinon, l'eau de vidange pourrait provoquer des dégâts. Utilisez le support recourbé afin d'éviter que le tuyau de vidange se torce.
Conditions de raccordement spéciales requérant l'usage d'un clapet anti-retour
En cas de conditions de raccordement spéciales, un clapet anti-retour (jeu de montage) pour évacuation externe (accessoires en option) doit être utilisé. Sans quoi de l'eau pourrait fuir du sèche-linge et occasionner des dégâts.
Les conditions particulières de raccordement sont :
- raccordement au siphon de l'évier (voir ce qui suit). Plusieurs possibilités de raccordement auxquelles par exemple les vidanges d'un lave-vaisselle ou d'un lave-linge sont également raccordées
Exemple : raccordement au siphon de l'évier
Vous pouvez raccorder directement le tuyau de vidange avec clapet antiretour à un siphon de lavabo spécial.
Prenez les accessoires à l'arrière du sèche-linge : l'embout 1 et le collier de serrage 3.
1 Embout 2 Écrou moleté pour évier 3 Collier de serrage 4 Extrémité du tuyau 5 Clapet anti-retour 6 Tuyau de vidange du sèche-linge
Fixez l'embout 1 avec l'écrou moleté 2 sur le siphon du lavabo.
En général, l'écrou moleté est équipé d'une petite plaque que vous devez enlever.
Posez l'extrémité du tuyau 4 sur l'embout 1. Fixez le collier de serrage 3 juste derrière l'écrou moleté avec un tournevis.
Le clapet antiretour 5 doit être monté de telle façon que la flèche indique le sens d'écoulement (en direction du lavabo). Sinon la vidange sera impossible.
- Installez le clapet antiretour 5 dans le tuyau de vidange 6 du sèche-linge (dans le bon sens, voir flèche sur le clapet). Fixez le clapet antiretour avec les colliers de serrage.
Branchement électrique
Ce sont linges est livré avec un cordon d'alimentation de 2 m de long en monophasé ~ 230 V 50 Hz. Ne raccordez cet appareil qu'à une prise avec mise à la terre.
Le branchement doit être conforme aux normes EDF.
Il est interdit de brancher l'appareil en utilisant des rallonges, boîtiers multiprises, etc. pour éviter tout risque d'incendie potentiel.
Afin d'améliorer la sécurité, nous vous conseillons de monter en amont de l'appareil un disjoncteur différentiel avec courant de déclenchement à 30 mA.
La plaque signalétique vous indique la puissance de raccordement et le fusible. Comparez ces indications avec celles de votre réseau électrique.
| Programme | Charge kg* | Phase d'essorage finale en lave-linge tr/min | Energie kWh | Durée minutes |
| Coton Sécchage normal | 6,0 | 1000 (60 % d'humidité résiduelle)** | 3,30 | 89 |
| 1200 | 3,00 | 81 |
| 1400 | 2,85 | 78 |
| 1600 | 2,55 | 70 |
| 1800 | 2,50 | 69 |
| Coton Fer à repasser | 6,0 | 1000 (60 % d'humidité résiduelle)** | 2,65 | 71 |
| 1200 | 2,35 | 63 |
| 1400 | 2,20 | 60 |
| 1600 | 1,85 | 52 |
| 1800 | 1,80 | 51 |
| Synthétique séchage normal | 3,0 | 1200 (40 % d'humidité résiduelle)** | 1,20 | 37 |
| Synthétique fer à repasser | 3,0 | 1200 | 1,00 | 32 |
| Délicat séchage normal | 2,0 | 800 | 1,40 | 95 |
| Automatic séchage normal | 3,5 | 800 | 2,10 | 85 |
| Chemises séchage normal | 2,0 | 600 | 1,15 | 41 |
| Jeans séchage normal | 3,0 | 900 | 2,00 | 96 |
| Finish laine | 2,0 | 1000 | 0,15 | 4 |
| Défloissage | 3,0 | 1000 | 0,30 | 8 |
- Poids du linge sec ** Programme de contrôle suivant norme EN 61121:2005 Les valeurs non suivies d'une étoile ont été déterminées à partir de la norme EN 61121:2005 Contrôles suivant EN 61121: effectuer une phase de séchage avec 3kg de coton représentant une humidité résiduelle de 70% au départ en programme Coton séchage normal sans Sélectionner les options avant de procéder aux contrôles d'évaluation. Des catégories de textiles différentes, la charge, l'humidité résiduelle après l'essorage, les variations sur le réseau d'alimentation électrique et le choix des fonctions additionnelles peuvent modifier les valeurs annoncées.
Caractéristiques techniques
| Hauteur | 850 mm |
| Largeur | 595 mm |
| Profondeur | 634 mm |
| Profondeur porte ouverte | 1074 mm |
| sous plan | oui |
| colonne lave-linge/sèche-linge | oui |
| Poids | 52 kg |
| Volume du tambour | 111 l |
| Charge | 6 kg (poids du linge sec) |
| Capacité du réservoir à eau condensée | env. 3,5 l |
| Longueur du tuyau | 1,50 m |
| Hauteur de refoulement maximum | 1,50 m |
| Longueur de refoulement maximum | 4,00 m |
| Longueur du cordon d'alimentation | 2,00 m |
| Tension | voir plaque signalétique |
| Puisance de raccordement | voir plaque signalétique |
| Fusible | voir plaque signalétique |
| Puisance de l'ampoule | voir plaque signalétique |
| Consommation d'énergie | cf. chapitre "Consommations" |
| Labels de conformité | voir plaque signalétique |
Fonctions optionnelles pour modification des réglages standards
Les fonctions optionnelles permettent de personnaliser les réglages de la machine en fonction de vos besoins. Vous pouvez les modifier à tout moment.
Ajouter des paliers de séchage
Vous pouvez ajouter des paliers de séchage à de nombreux programmes :
Repasseuse+
(+) sec que repasseuse.
Fer à repasser+
(plus sec que fer à repasser).
Séchage normal+
(plutôt sec que séchage normal).
En outre, Séchage intensif peut être ajouté à Délicat, Jeans.
Cette fonction de programmation est possible avec les programmes:
Coton, Synthétique, Délicat, Automatic, Jeans.
Pour programmer et enregistrer, effectuez les opérations 1 à ⑤.
Les fonctions optionnelles sont activées à l'aide des touches.
- Le sèche-linge est arrêté avec la touche Marche/Arrêt.
- La porte est fermée.
Pressez la touche Start/Stop et maintenez-la enfoncée pendant les opérations 2-3. Enoncez la touche Marche/Arrêt.
Attendez que la touche Start/Stop s'allume sans clignoter...
3... puis relâchez la touche Start/Stop. - La diode de contrôle Fin clignote 2 x. - P et clignotent alternativement à l'écran (réglage d'usine).
Le chiffre affiché à la suite de P signifie :
Réglage d'usine
1 Ajouter des paliers de séchage (la diode Automatic clignote également)
Pour modifier le chiffre, pressez la touche Start/Stop. • Arrêtez le sèche-linge avec la touche Marche/Arrêt.
La fonction optionnelle est enregistrée. Vous pouvez la modifier quand vous le souhaitez.
Pour sélectionner les paliers de séchage ajoutés :
Sélectionnez un programme. - Pressez la touche de palier de séchage jusqu'à ce qu'une ou deux diodes s'allument.
- Diodes Séchage intensif et Séchage normal = Séchage normal+
- Diodes Fer à repasser et Séchage normal = Fer à repasser+
- Diodes Repasseuse et Fer à repasser = Repasseuse+
Modifier le volume du signal sonore
Le signal sonore possède deux niveaux sonores.
Normal
Le signal sonore retentit normalement à la fin du programme.
Fort
le signal sonore retentit fortement à la fin du programme.
Pour programmer et enregistrer, effectuez les opérations 1 à 6.
Les fonctions optionnelles sont activées à l'aide des touches.
- Le sèche-linge est arrêté avec la touche Marche/Arrêt.
- La porte est fermée.
Pressez la touche Start/Stop et maintenez-la enfoncée pendant les opérations 2-3. Enoncez la touche Marche/Arrêt.
Attendez que la touche Start/Stop s'allume sans clignoter...
- .. puis relâchez la touche Start/Stop. 4 Appuyez une fois sur la touche Fin
- La diode de contrôle Fin clignote 4 x.
- P et clignotent alternativement à l'écran (réglage d'usine).
Le chiffre affiché à la suite de P signifie :
Signal sonore fort
(La diode Automatic clignote également)
Vous pouvez modifier le chiffre en pressant la touche Start/Stop ; vous entendez en même temps le réglage du signal sonore. Arrêtez le sèche-linge avec la touche Marche/Arrêt.
La fonction optionnelle est enregistrée. Vous pouvez la modifier quand vous le souhaitez.
Fonction mémoire
L'électronique enregistre un programme sélectionné avec fonction supplémentaire. La durée en programme Air froid/Chaud ou la durée du départ différé sont enregistrées. Au séchage suivant, ces réglages seront réappliqués. Vous pouvez les appliquer ou changer le réglage.
Pour programmer et enregistrer, effectuez les opérations 1 à 6.
Les fonctions optionnelles sont activées à l'aide des touches.
- Le sèche-linge est arrêté avec la touche Marche/Arrêt.
- La porte est fermée.
1 Pressez la touche Start/Stop et maintenez-la enfoncée pendant les opérations 2-3. Enforcez la touche Marche/Arrêt.
Attendez que la touche Start/Stop s'allume sans clignoter...
- .. puis relâchez la touche Start/Stop. 4 Appuyez deux fois sur la touche Fin
- La diode de contrôle Fin clignote 6 x.
- P et clignotent alternativement à l'écran (réglage d'usine). Le chiffre affiché à la suite de P signifie : pas des fonction mémoire (réglage usine) 7 Memoire
(La diode Automatic clignote également)
Pour modifier le chiffre, pressez la touche Start/Stop. Arrêtez le sèche-linge avec la touche Marche/Arrêt.
La fonction optionnelle est enregistrée. Vous pouvez la modifier quand vous le souhaitez.
Régler la prolongation du temps de refroidissement
Les textiles sont refroidis automatiquement à l'issue du programme, aussi longtemps que nécessaire. Vous pouvez prolonger le temps de refroidissement afin que le linge soit davantage refroidi.
Pour la prolongation du temps de refroidissement
- Vous disposez de deux réglages.
- Elle n'est pas compatible avec les programmes suivants : Finish laine, Défroissage, Air chaud, Air froid.
Pour programmer et enregistrer, effectuez les opérations 1 à 6.
Les fonctions optionnelles sont activées à l'aide des touches.
- Le sèche-linge est arrêté avec la touche Marche/Arrêt.
- La porte est fermée.
Pressez la touche Start/Stop et maintenez-la enfoncée pendant les opérations 2-3. Enoncez la touche Marche/Arrêt.
Attendez que la touche Start/Stop s'allume sans clignoter...
- .. puis relâchez la touche Start/Stop. 4 Appuyez trois fois sur la touche Fin
- La diode de contrôle Fin clignote 7 x.
- P et clignotent alternativement à l'écran (réglage d'usine). Le chiffre affiché à la suite de P signifie :
Réglage d'usine
Temps de refroidissement prolongé de 5 minutes (la diode de contrôle Automatic clignote une fois) 2 Temps de refroidissement prolongé de 10 minutes (la diode de contrôle Automatic clignote deux fois) Pour modifier le chiffre, pressez la touche Start/Stop. Arrêtez le sèche-linge avec la touche Marche/Arrêt.
La fonction optionnelle est enregistrée. Vous pouvez la modifier quand vous le souhaitez.
Modifier le fonctionnement de la diode nettoyage libre
Les peluches doivent être enlevées après le séchage. La diode Nettoyage filtré vous rappelle de nettoyer les filtres dès qu'une certaine quantité de peluches est dépassée. Vous pouvez décider à partir de quelle quantité de peluches l'appareil vous conseillera de nettoyer les filtres.
Testez les quatre options afin de découvrir laquelle vous convient le mieux.
Pour programmer et enregistrer, effectuez les opérations 1 à 6.
Les fonctions optionnelles sont activées à l'aide des touches.
Condition :
- Le sèche-linge est arrêté avec la touche Marche/Arrêt.
- La porte est fermée.
1 Pressez la touche Start/Stop et maintenez-la enfoncée pendant les opérations 2-3. Enforcez la touche Marche/Arrêt. Attendez que la touche Start/Stop s'allume sans clignoter... 3... puis relâchez la touche Start/Stop. 4 Appuyez quatre fois sur la touche Séchage doux. - La diode de contrôle Séchage doux clignote 1 x longuement. - P et clignotent alternativement à l'écran (réglage d'usine).
Le chiffre affiché à la suite de P signifie :
La diode Nettoyage filtre est désactivée. La diode Nettoyage filtre ne s'allume qu'en cas de grande quantité de peluches.
(La diode Automatic clignote 1 x)
Réglage d'usine
(La diode Automatic clignote 2 x)
La diode Nettoyage filtre ne s'allume que si une faible quantité de peluches
(La diode Automatic clignote 3 x)
Pour modifier le chiffre, pressez la touche Start/Stop. Arrêtez le sèche-linge avec la touche Marche/Arrêt.
La fonction optionnelle est enregistrée. Vous pouvez la modifier quand vous le souhaitez.
Réglage du bip de validation
Lorsqu'une touche est pressée, un bip de validation retentit.
Pour programmer et enregistrer, effectuez les opérations 1 à 6.
Les fonctions optionnelles sont activées à l'aide des touches.
- Le sèche-linge est arrêté avec la touche Marche/Arrêt.
- La porte est fermée.
Pressez la touche Start/Stop et maintenez-la enfoncée pendant les opérations 2-3. Enoncez la touche Marche/Arrêt.
Attendez que la touche Start/Stop s'allume sans clignoter...
3... puis relâchez la touche Start/Stop. 4 Appuyez cinq fois sur la touche Fin
- La diode de contrôle Fin clignote 1 x longuement et 1 x brièvement.
- P et clignotent alternativement à l'écran (réglage d'usine).
Le chiffre affiché à la suite de P signifie :
Pas de bip de validation
(Réglage d'usine)
Signal sonore fort
(La diode Automatic clignote)
Pour modifier le chiffre, pressez la touche Start/Stop. • Arrêtez le sèche-linge avec la touche Marche/Arrêt.
La fonction optionnelle est enregistrée. Vous pouvez la modifier quand vous le souhaitez.
Modifier la conductance
Cette fonction optionnelle ne doit être réglée que dans le cas où l'humidité résiduelle est mal calculée à cause d'une eau extrêmement douce.
Condition
L'eau dans laquelle les textiles ont été lavés est extrêmement douce et la conductance est inférieure à 150 S. La conductance de l'eau potable peut être consultée auprès de la compagnie qui la distribue.
Activez cette fonction optionnelle uniquement dans le cas évoqué. Dans le cas contraire, le résultat de séchage ne serait pas satisfaisant!
La programmation et l'enregistrement sont effectifs avec les opérations 1 à 6.
Les fonctions optionnelles sont activées à l'aide des touches.
- Le sèche-linge est arrêté avec la touche Marche/Arrêt.
- La porte est fermée.
Pressez la touche Start/Stop et maintenez-la enfoncée pendant les opérations 2-3. Enoncez la touche Marche/Arrêt.
Attendez que la touche Start/Stop s'allume sans clignoter...
3... puis relâchez la touche Start/Stop. 4 Appuyez six fois sur la touche Fin
- La diode de contrôle Fin clignote 1 x longuement et 2 x brièvement.
- P et clignotent alternativement à l'écran (réglage d'usine).
Le chiffre affiché à la suite de P signifie :
Conductance faible
(La diode Automatic clignote également)
Pour modifier le chiffre, pressez la touche Start/Stop. Arrêtez le sèche-linge avec la touche Marche/Arrêt.
La fonction optionnelle est enregistrée. Vous pouvez la modifier quand vous le souhaitez.
MIELE France
Siège social
93151 Le Blanc-Mesnil Cedex
9 av. Albert Einstein - Z.I. du Coudray
R. C. S. Bobigny B 708 203 088
Show room
55, Boulevard Malesherbes
75008 Paris
Service consommateurs
N° AUDIOTEL : 0 892 68 52 20
(0,34 € TTC/min)
Miele Assistance
N° Azur 0810061000
PRIX APPEL LOCAL
Pièces détachées et accessoires
N° AUDIOTEL : 0 892 68 70 35
(0,34 € TTC/min)
Site Internet : http://www.miele.fr
