AV-XDBH056EA - Climatiseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split
Marque	Samsung
Modèle	AV-XDBH056EA
Fonctions principales	Refroidissement, Chauffage, Déshumidification, Ventilation
Plage de température intérieure (refroidissement)	18 °C à 32 °C
Plage de température extérieure (refroidissement)	-5 °C à 43 °C
Plage de température intérieure (chauffage)	Jusqu'à 27 °C
Plage de température extérieure (chauffage)	-20 °C à 24 °C
Humidité intérieure max (refroidissement)	80 %
Alimentation électrique	220-240 V ~ 50 Hz
Type de télécommande	Sans fil (infrarouge), filaire en option
Nettoyage du filtre	Filtre à air lavable à l'eau tiède et détergent doux
Réinitialisation du filtre	Bouton FILTER RESET sur l'unité intérieure
Dégivrage automatique	Oui, environ 10 minutes en mode chauffage
Protection contre la surchauffe	Arrêt automatique en cas de température excessive
Consignes de sécurité	Débrancher avant nettoyage, ne pas utiliser de liquides inflammables
Réparabilité	Contacter un centre de service agréé, ne pas réparer soi-même
Élimination	Ne pas jeter avec les ordures ménagères, recycler via les filières DEEE

FOIRE AUX QUESTIONS - AV-XDBH056EA SAMSUNG

Pourquoi le climatiseur ne s'allume-t-il pas ?

Vérifiez d'abord que l'appareil est sous tension et que le disjoncteur est enclenché. Assurez-vous que la minuterie d'arrêt (Off Timer) n'est pas activée. Si le problème persiste, contactez le service après-vente.

L'air soufflé n'est ni frais ni chaud, que faire ?

Vérifiez que la température réglée est appropriée (plus basse en mode froid, plus haute en mode chaud). Sélectionnez un mode autre que Ventilation (Fan). Nettoyez le filtre à air s'il est obstrué. Assurez-vous que l'unité extérieure n'est pas obstruée ou exposée au soleil direct.

Comment nettoyer le filtre à air ?

Avant tout nettoyage, mettez l'appareil hors tension et débranchez-le. Ouvrez le panneau avant, retirez le filtre, aspirez la poussière ou lavez-le à l'eau tiède avec un détergent doux. Laissez sécher complètement à l'abri du soleil avant de le remettre en place. Après le nettoyage, appuyez sur le bouton FILTER RESET.

Que signifie un voyant clignotant sur l'unité intérieure ?

Un voyant clignotant indique généralement un dysfonctionnement. Essayez d'éteindre puis de rallumer l'appareil. Si le clignotement persiste, coupez le disjoncteur pendant quelques minutes, puis réenclenchez-le. Si le problème continue, contactez un technicien qualifié.

Le climatiseur dégage une odeur désagréable, pourquoi ?

Cela peut être dû à l'accumulation de poussière ou d'humidité dans l'unité. Aérez la pièce ou faites fonctionner le climatiseur en mode Ventilation (Fan) pendant 1 à 2 heures. Nettoyez le filtre à air régulièrement. Si l'odeur persiste, contactez le service après-vente.

Comment régler la minuterie ?

Utilisez la télécommande pour sélectionner l'heure de mise en marche ou d'arrêt souhaitée. Assurez-vous d'appuyer sur le bouton de confirmation après avoir réglé l'heure. La minuterie ne fonctionne pas si le mode veille est actif ou si l'appareil est déjà en marche.

La télécommande ne fonctionne plus, que vérifier ?

Vérifiez d'abord l'état des piles ; remplacez-les si nécessaire. Assurez-vous que le capteur infrarouge de l'unité intérieure n'est pas obstrué. Évitez la lumière directe du soleil sur le capteur. Si la télécommande filaire est utilisée, vérifiez l'affichage pour d'éventuels messages d'erreur.

Pourquoi le climatiseur s'arrête-t-il en mode chauffage ?

En mode chauffage, l'unité extérieure peut givrer par temps froid. Le climatiseur lance alors un cycle de dégivrage automatique d'environ 10 minutes pendant lequel le chauffage est interrompu. C'est normal. Si le problème se produit fréquemment, vérifiez que le filtre est propre et que l'unité extérieure n'est pas obstruée.

Quelle est la température maximale d'utilisation ?

En mode refroidissement, la température extérieure maximale est de 43 °C. En mode chauffage, la température extérieure minimale est de -20 °C. Au-delà, le climatiseur peut ne pas fonctionner de manière optimale ou s'arrêter par sécurité.

Comment éliminer le climatiseur en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Conformément à la directive DEEE, rapportez-le à un point de collecte agréé ou contactez votre distributeur pour qu'il reprenne l'ancien appareil lors de l'achat d'un neuf. Contribuez ainsi au recyclage responsable.

MODE D'EMPLOI AV-XDBH056EA SAMSUNG

Consignes de Sécurité 3
■Vue de I'unité interieure 8

CONSEILS D'UTILISATION

■ Conseils d'Utilisation 10
■ Température et Humidité de Fonctionnement 10
Nettoyer le Climatisationur 11
Problèmes et Solutions. 13

Comment éliminer ce produit (déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européen et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas etre elimine en fin de vie avec les autres déchets menagers. L'elimination incontrolée des déchets pouvant porter prejudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitees à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente.

Ce produit ne doit pas etre elimine avec les autres dechets commerciaux.

Consignes de Sécurité

Voudevez prendre des precautions de sécurité suivantes lors de l'utilisation du climatiseur.

AVERTISSEMENT

• Le risque de chic électricque peut provoquer la blessure ou la mort.

• Débranche toutes les sources d'alimentation électricque externe avant

l'utilisation, l'installation ou le nettoyage. • L'installation doit être assurée par le fabricant ou un agent de service ou un mécanicien qualifié afin d'éviter un danger.

LORS DE L'INSTALLATION

Ne pas installer le climatiseur où il y a le gaz combustible.

Ne pas installer l'unité extérieure où il y a le risque de chute comme sur un haut mur externe ou l'extérieur de la terrace.

• Mettez à la terre le conducteur de terre et ne pas le brancher au tuyau de gaz, d'eau ou au cable de téléphone.

Contactez le centre de service si le climatiseur est sous I'eau.

CONCERNANT L'ALIMENTATION

Ne pas tirer le cable electrique ou toucher la prise de courant avec les mains mouillées.

Ne pas plier le cable électric par force ou le climatiseur pour éviter la panne.

Installéz l'interrupteur et le disjoncteur réservés au climatiseur.

Utilisez la source d'alimentation avec le câblage séparé réservé au climatiseur.

Utilisez le fusible du courant nominal.

Si la prise de courant est endommagée, faites-la replacer par le fabricant ou un mécanien qualifié pour éviter le risque.

AVERTISSEMENT

PENDANT LE FONCTIONNEMENT

Les utilisateurs de ce produit sont pries de ne pas tenter de le réparer par eux-memes. Ils sont demandés de contacter directement un centre de service désigné ou le magasin où ils ont achetié le produit.

Ne jamais mettre aucun obstacle en face de l'unité. Assurez-vous que l'unité est ventilée correctement tout le temps. Ne pasmettre de vêtements ou d'autres matériels à dessus.

Ne pasmettreaucun matériel pour que les enfants ne marchent pas au dessus.

Ne jamais renverser toute sorte de liquide dans l'unité. Si cela se produit, débranche la prise de courant ou éteindre l'émetteur principal de l'unité puis contactez un centre de service autorisé.

Si vous n'utilise pas la télécommande sans fil pour une durée prolongée, enlevez les batteries. (Si possible)

Ne pas raccorder le chauffage électrique au climatiseur ou le réparer par vous même.

Ne jamais insérer rien entre les lames de sortie d'air car cela risque d'abimer le ventilateur et pourrait entrainer la blessure. Gardez les enfants loin de l'unité.

Lors d'utilisation d'une telecommande sans fil, la distance ne doit pas etre plus de 7 metres depuis le climatiseur. (Si possible)

AVERTISSEMENT

SE DEBARASSER DE L'UNITE

Avant de jeter le dispositif, il est nécessaire de-retirer les batteries et de les enlever suturement pour le recyclage.

Recyclez ou débarrasssez-vous du matériel d'emballage de ce produit dans le respect de l'environnement.

ATENTION

LORS DE L'INSTALLATION

Installéz le climatiseur à l'abri du rayon solaire ou duchauffage, etURTout de l'eau.

Installez l'unité extérieure pour laisser sorting l'air décharge correctement. Evitez un endroit qui risque de déranger votre voisin par les bruits.

Installez le tuyau d'évacuation pour que l'eau coule suturement et correctement.

ATENTION

CONCERNANT L'ALIMENTATION

Débranchez le disjoncteur lorsque vous n'utilise pas le climatiseur pour une durée prolongée pour economiser l'énergie.

Contactez le centre de service ou le fabricant si vous pouze réparer le climatiseur.

Contactez le centre de service après avoir eteint le climatiseur s'il y a un bruit etrange ou une odeur brulante ou une fumee.

PENDANT LE FONCTIONNEMENT

Ne pas utiliser le climatisationur longtemps dans une sale ou dans un endroit où il y a un bébé ou une personne âgée.

Ne pas marcher sur le climatiseur ou placer un objet lourd au dessus.

Evitez que l'air froid et chaud parviennent directement à desgens,aux animaux domestiques, ou à des plantes pour une durée prolongée.

Ne pas boire d'eau du climatiseur.

Evitez que l'eau entre dans le climatiseur.

PENDANT LE FONCTIONNEMENT

Ne pas toucher les tuyaux relies au climatiseur.

Ne pas utiliser le climatiseur pour maintenir la machine, la nouriture, les animaux domestiques, les plantes ou les cosmétiques.

Ne pas infilger de chic excessif au climatiseur.

DIVERS

Assurez-vous que le filtré d'air n'est pas exposé au rayon solaire direct.

Eteignez le climatiseur et si le ventilateur s'arrête de fonctionner, nettoyez le climatiseur.

Assuerz-vous d'insérer le filtré d'air.

L'appareil n'est pas fait pour l'utilisation de petits enfants ou des handicapés sans surveillance : les petits enfants doivent être surveillés pour assurer qu'ils ne jouent pas avec l'appareil.

Ne pas nettoyer le climatiseur en vaporisant de I'eau directement ou avec du benzene, du diluant ou de I'alcool.

Le courant maximal est mesure selon le standard IEC pour la sécurité et le courant est mesure selon le standard ISO pour l'efficacité de l'énergie.

La surface de I'exchangeur de chaleur est affuete, donc faites attention lors du nettoyage.

Les unités peuvent différer selon le modele.

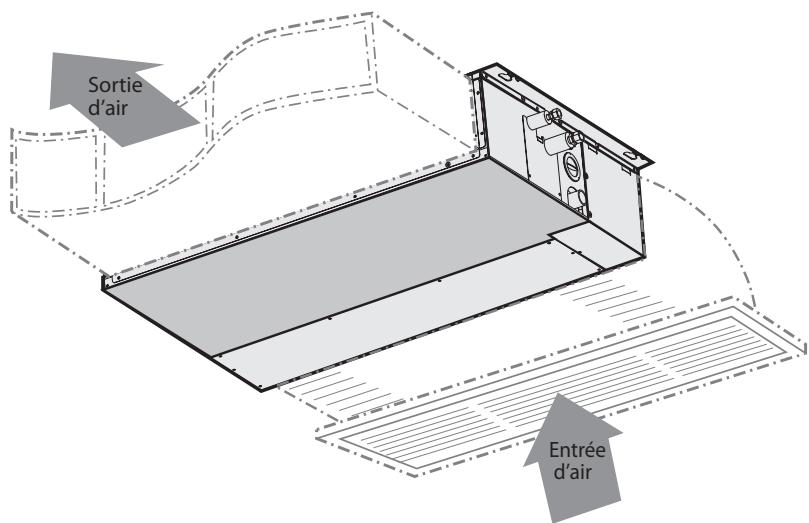

Unité interieure

AVXDB**

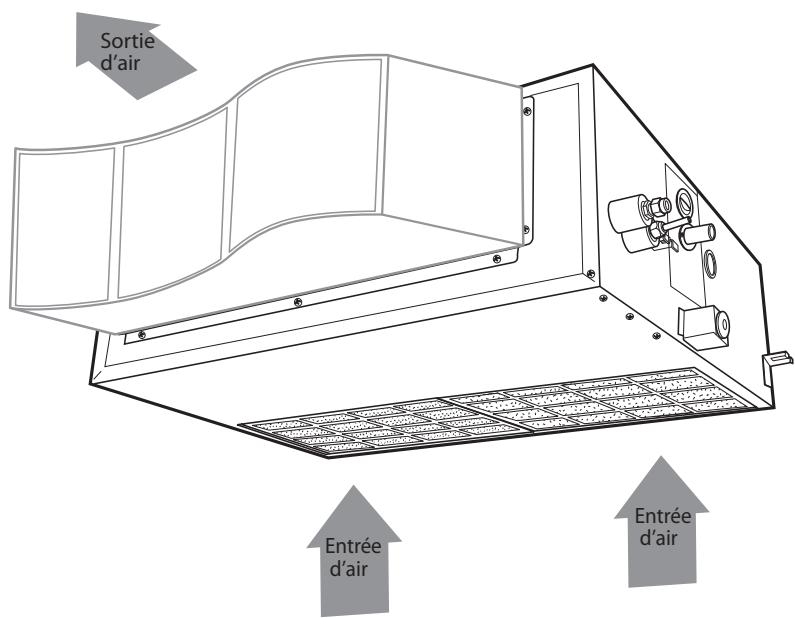

Unité interieure AVXDS**

Voici quelques conseils à suivre lors de l'utilisation du climatiseur.

Aspect	Conseil
Chauffage	La pompè à chaleur du climatiseur absorbe la chaleur de l'air extérieur pour l'amener à l'intérieur. Si la température extérieure chaute, la capacité àCHAuffer du climatiseur diminuera églaement. Si la pièce n'est pas encore assez chaude, il est recommandé d'utiliser un apparéil de chauffage supplémentaire.
Gelée & Dégivrage	Lorsque la température extérieure est faible et le taux d'humidité élevé, du givre peut se former sur l'unité extérieur en mode HEAT. Si c'est le cas: ◆ Le climatiseur nechauffe plus. ◆ Le mode de dégivrage se déclenchera automatiquement pour une durée d'environ 10 minutes. ◆ La vapeur d'eau produit sur l'unité extérieure dans le mode de dégivrage est sans danger. Aucune intervention de votre part n'est nécessaire; au bout d'environ 10 minutes, le climatiseur se remet en marche normalement.
Températures iintérieure et extérieure élevées	Si les températures interieure et extérieure sont élevées et si le climatiseur fonctionne en mode HEAT, le ventilateur de l'unité extérieure et le compresseur peuvent s'arrêtern momentanément. Ceci est normal; attendre simplement jusqu'à ce que le climatiseur se remette en marche.
Coupure de courant	En cas de panne de courant pendant le fonctionnement du climatiseur, ce dernier se met hors tension. Lorsque le courant est rétabli, le climatiseur se remet en marche dans le dernier mode de fonctionnement utilisé.

Température et Humidité de Fonctionnement

Vouss pouvez utiliser le climatiseur dans les fourchettes de température et d'humidité suivantes.

Si vous utilisez le climatiseur à...	Alors...
Une température élevé	Le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur.
Une température faile	Un dysfonctionnement, une fuite d'eau par exemple, peut s'opérer si l'échangeur de chaleur gèle.
Un taux d'humidité élevé	Des gouttes de condensation peuvent se former sur l'enveloppe de l'unité en cas d'utilisation prolongée.

Mode	Température extérieure	Température intérieure	Humidité intérieure
Chauffage	-20°C à 24°C environ	27°C maximum	-
Refroidissement	- 5°C à 43°C environ	18°C à 32°C environ	80% maximum
Séchage	- 5°C à 43°C environ	18°C à 32°C environ	-

• La température standardisée pour le chauffage est de 7^ . Si la température extérieure descend en dessous de 0^ , la capacité de chauffage peut diminuer en fonction de la température régée. Si l'opération refroidissante est utilisé à plus de 32^ (température interieure), alors il n'est pas refroidi avec la capacité complète.

Afin de profiter au maximum du climatisationur, il est important de le nettoyer régulièrement pour enlever la poussière accumulée dans le filtré à air.

ATENTION

Avant de nettoyer le climatiseur, leMETRE hors tension en le débranchant au niveau de la prise secteur.

AVXDB\*\*

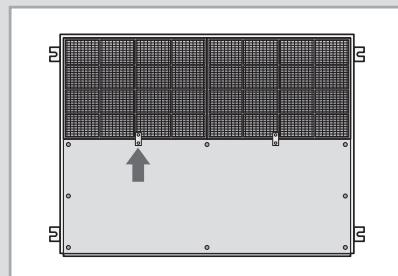

1 Séparez le filtré qui supporte les vis.

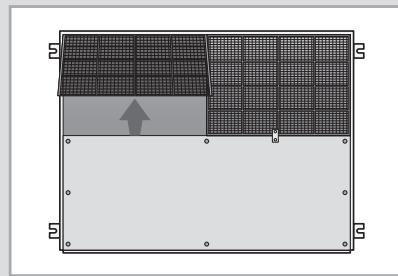

2 Enlevez le filtrte de I'unité.
3 Enlevez toutes les poussieres sur le filtrre d'air avec un aspirateur ou un balai. Si beaucoup de poussieres sont accumulées, mettez le filtrre d'air dans un détergent chaud et agitez-le verticalément.
4 Àpres les avoir lavés, laissez-les secher complètement à l'abri du rayon du soleil.
5 Lorsque vous avez terminé, insérez le filtré dans la position originale.

Note

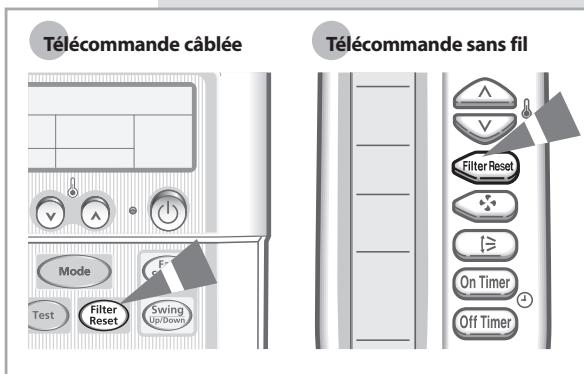

Avec avoir remonté le climatiseur, appuyer sur le bouton FILTER RESET.
Ne faites pas fonctionner le climatiseur sans filtr.
Afn de contrôle l'unité interieure avec une télécommande sans fil, vous doivent installer un récepteur et un terminal de visualisation.

Nettoyer le Climatiseur (Suite)

AVXDS\*\*

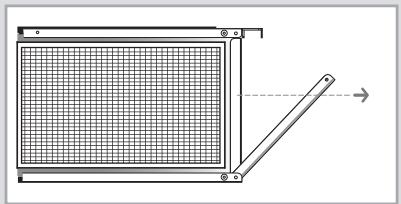

1 Tourner les leviers vers la droite ou la gauche.

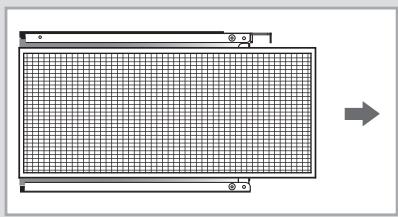

2 Sortir le filtré à air.
3 Dépoussierer le filtré à air à l'aide d'un aspirateur ou d'une brosse. Si la couche de poussière est très importante, plonger le filtré à air dans un détergent liquide chaud, puis le secouer verticalement.
4Après les avoir lavés, laissez-les secher complètement à l'abri du rayon du soleil.
5 Lorsque you've afi, remetre le filtrre dans l'unité.
6 Tourner à nouveau les leviers.

Note

Avec avoir remonté le climatiseur, appuyer sur le bouton FILTER RESET.
Ne faites pas fonctionner le climatiseur sans filtré.
Afn de contrôle l'unité interieure avec une télécommande sans fil, vous doivent installer un récepteur et un terminal de visualisation.

Avant de contacter le centre de service après-vente, exécutez des simples vérifications suivantes. Elles peuvent économiser leur temps et frais d'apple inutile.

Problème	Explications / Solution
Le climatiseur ne fonctionne pas du tout.	Vérifiez si l'appareil est allumé et faites le fonctionner à nouveau.Vérifiez si le disjoncteur est étant.Vérifiez si Off Timer est mis.
La température n'est pas ajustée.	Vérifiez si le mode Fan(Ventilation) est sélectionné.
Le climatiseur ne fonctionne pas dans le mode de réchauffement.	Vérifiez si le climatiseur est un modele qui ne supporte que le refroidissement.Vérifiez si la télécommande est un modele qui ne supporte que le refroidissement.
L'air frais / chaud ne sort pas du climatiseur.	Vérifiez si la temperature régée est plus haute / basse que la température actuelle.Vérifiez si vous avez sélectionné le mode ventilation.Sélectionnez le mode Refroidissement, Chauffage, Auto ou Sec.Vérifiez si le filtré d'air est bloqué par des saletés. Nettoyez le filtré d'air régulièrement.Vérifiez s'il y a une couverture sur l'unité extérieur ou un obstacle. Enlevez la couverture ou l'obstacle.Vérifiez si vous avez installé le climatiseur sous le rayon du soleil directIl est possible que la fenêtre ou la porte soit ouverte.Vérifiez si vous avez juste étient le climatiseur.Cela prend environ trois minutes pour refroidir ou réchauffer la salle.Vérifiez si le serpentin de refrigeration est trop long.
La vitesse de ventilateur n'est pas ajustée.	En mode Auto ou Sec, la vitesse de ventilateur est sélectionnéeautomatiquement.
La télécommande ne fonctionne pas.	Vérifiez si la batterie est déchargée. Remplacez la batterie.Vérifiez si le capteur de la télécommande est bloqué.Vérifiez si le climatiseur est placeç前几天 d'une force lumière.
La télécommande avec fil ne fonctionne pas.	Vérifiez si est affiché sur la télécommande avec fil. Si c'est le cas, éteignez le climatiseur et le disjoncteur, puis contactez le centre de service.
La minuterie n'est pas régée.	Vérifiez si vous avez appuyé sur le bouton après avoir sélectionné l'heure.
Le climatiseur ne s'était pas avec la télécommande avec fil.	Vérifiez si vous avez mis la télécommande avec fil pour la commande du groupe.
Une odeur se diffuse dans la sallependant l'opération	Vérifiez si vous utilisez le climatiseur dans une zone de fumée ou à un endroit où il y a une odeurAéré la salle ou sélectionnez le mode Ventilation pour 1 à 2 heures.
L'indicateur de l'unité interieureclignote.	Appuyez sur le bouton pour allumer le climatiseur à nouveau..Eteignez le disjoncteur et rallumez-le.
Le climatiseur émet un son étrange.	Il peut y avoir du bruit lorsque l'écoulement du gaz frigorigène change en fonction de l'utilisation du climatiseur.Si vous appuyez sur le bouton, la pompé de vidange à l'intérieur du climatiseur peut produit du bruit.Si vous appuyez sur le bouton, vous entendrez peut-être un bruit provenant de la lame de flux d'air détecté par le climatiseur.
Water drops from the outdoor unit connection part.	L'eau peut se former à cause de la différence de la température.
