MODE D'EMPLOI FSXS18DI/C FALCON

Réfrigérateur/ Congélateur 2 portes 2 tiroirs

Mode d’emploi & Instructions d’installation et de réparation En raison de notre politique d’amélioration constante, nous nous réservons le droit de modifier les spécifications sans préavis.

FDXD18SS/C - FDXD18BL/C - FDXD18IV/C - FDXD18DI/C U110929-07

Déclaration de conformité CE

Élimination de votre ancien appareil

Conditionnement et environnement

À propos du compartiment des aliments frais

Équipements généraux de votre appareil

Utilisation de l’appareil

Utilisation du panneau de commande Utilisation de votre réfrigérateur congélateur

À propos de votre réfrigérateur 4

À propos du compartiment du congélateur 9

Conseils sur le stockage des aliments

Stockage des aliments

Conseils sur le stockage d’aliments frais

Conseils sur la congélation des aliments

Tableau relatif au stockage des aliments

Nettoyage et entretien

Vidage du réfrigérateur

En cas de non-utilisation

Dépannage Astuces pour économiser de l’énergie

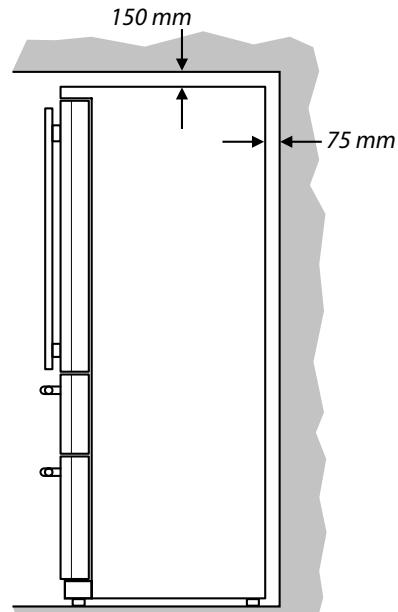

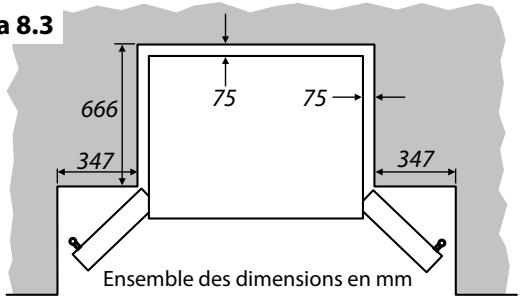

Positionnement de votre appareil

Raccordement d'alimentation électrique

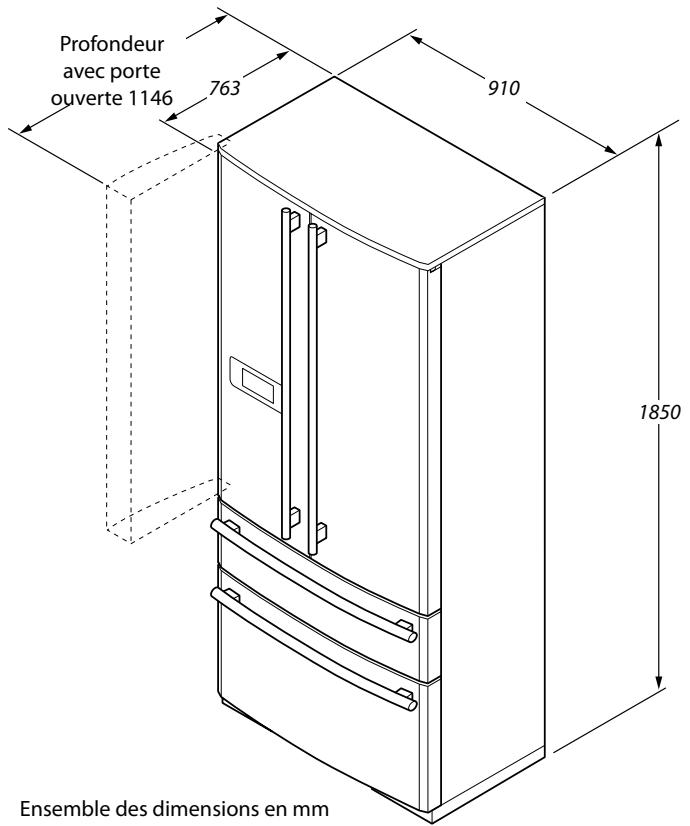

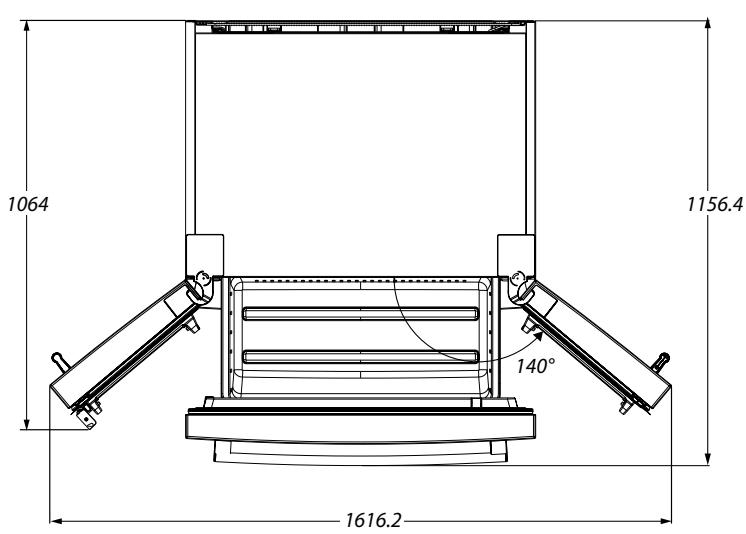

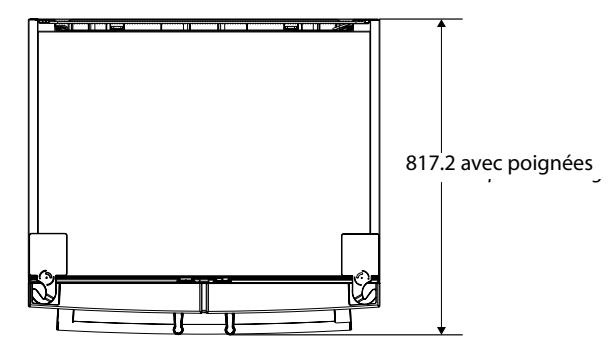

10. Données techniques

11. Garantie/Service après vente

AVERTISSEMENT WARNING RISQUE RISK OF ELECTRIC SHOCK D’ÉLECTROCUTION INCENDIE FIRE ATTENTION CAUTION IMPORTANT IMPORTANT Merci d’avoir acheté cet appareil. Nous espérons qu’il offrira une solution stylée et pratique à vos besoins de refroidissement. Nous espérons que ce guide vous fournit toutes les informations dont vous avez besoin. Si vous avez des doutes veuillez nous contacter (voir la section « Garantie » pour en savoir plus sur le Service clientèle).

SIGNIFICATION Risque deinjury blessure grave Serious or death riskou de mort Risque devoltage tension Dangerous risk dangereuse

Risque de blessure ou de dégât Injury or property damage risk matériel Fonctionnement correct du système

AVERTISSEMENT : Cet appareil doit être relié à la terre.

Veuillez laisser l’appareil reposer pendant au moins six heures. Ceci permettra au système de refroidissement de se stabiliser après le transport.

Veillez toujours à ce qu’une personne qualifiée installe l’appareil.

Cet appareil est conçu pour une utilisation domestique uniquement. Une utilisation dans tout autre but pourrait rendre caduque la garantie ou toute réclamation.

Operating the system correctly

• Avant de brancher l’appareil au courant, nettoyez l’intérieur de l’appareil avec de l’eau chaude et du bicarbonate de soude, puis laissez bien sécher. • Vérifiez qu’aucune partie de l’appareil n’est endommagée, en particulier les parties du système de refroidissement, les tuyaux ou les câbles. En cas de dommage, NE PAS installer l’appareil ; vous devriez contacter un réparateur qualifié ou retourner l’appareil à son lieu d’achat. • Si les accessoires à l’intérieur de l’appareil ont été déplacés pendant le transport, replacez-les selon les instructions. • Veillez à ce que l’alimentation électrique à votre prise électrique soit correcte pour cet appareil – les informations requises se trouvent sur le badge de données de l’appareil. • Une fois l’appareil installé, nettoyé et séché, il est prêt à être branché et mis en marche.

Le badge de données est placé à l’intérieur de l’appareil (compartiment de réfrigération).

AVERTISSEMENT : utilisez de l’eau potable avec cet appareil.

AVERTISSEMENT : ne bouchez pas cet appareil.

AVERTISSEMENT : NE PAS utiliser d’appareils mécaniques (comme des sèches cheveux) pour dégivrer cet appareil.

Si votre appareil utilise du R600a comme réfrigérant (cette information est mentionnée sur l’étiquette du refroidisseur) vous devrez faire attention

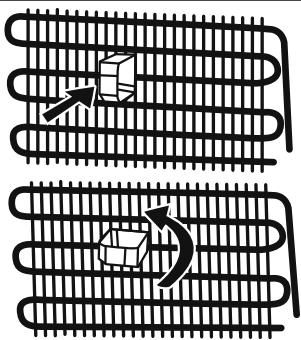

NE PAS endommager le circuit de réfrigérant. En cas de dommage, n’utilisez pas l’appareil.

Français pendant le transport et l’installation afin de ne pas endommager les éléments du refroidisseur. Le R600a est un gaz respectueux de l’environnement et naturel, mais il est explosif. En cas de fuite suite à un dommage des éléments du refroidisseur, éloignez votre appareil des flammes nues ou des sources de chaleur et aérez la pièce dans laquelle l’appareil est placé pendant quelques minutes. • Lors du remplacement des anciens appareils, veillez à avoir désactivé tous les mécanismes de verrouillage avant l’élimination – il peut également être préférable de retirer complètement la porte de l’appareil pour éviter que des enfants se retrouvent coincés à l’intérieur. • L’appareil doit être branché à l’alimentation électrique de manière sécurisée. Les branchements desserrés, les connecteurs cassés et les câbles dénudés représentent un danger pour la sécurité. Veillez à ce que tous les branchements soient solides. • Avant de réaliser un entretien de routine ou des réparations mineures, débranchez l’appareil de l’alimentation électrique. • NE PAS toucher les surfaces chaudes de l’appareil lorsqu’il est utilisé car les mains pourraient rester collées et ceci pourrait causer des gelures.

AVERTISSEMENT : NE PAS utiliser d’appareils mécaniques ou d’autres moyens pour accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant.

AVERTISSEMENT : NE PAS utiliser d’appareils électriques dans les compartiments de stockage des aliments de l’appareil, sauf s’ils sont du type recommandé par le fabricant.

AVERTISSEMENT : NE PAS NE PAS endommager le circuit de réfrigérant.

AVERTISSEMENT : pour éviter les dangers résultant de l’instabilité de l’appareil, il doit être fixé selon les instructions suivantes : Si votre appareil utilise du R600a comme réfrigérant (ces informations seront indiquées sur l’étiquette du refroidisseur) vous devrez faire attention pendant le transport et l’installation afin de ne pas endommager les éléments du refroidisseur. Le R600a est un gaz respectueux de l’environnement et naturel, mais il est explosif. En cas de fuite suite à un dommage des éléments du refroidisseur, éloignez votre appareil des flammes nues ou des sources de chaleur et aérez la pièce dans laquelle l’appareil est placé pendant quelques minutes.

Lors du transport et du positionnement de l’appareil, n’endommagez pas le circuit de gaz du refroidisseur.

• Lors du déplacement de l’appareil, veillez à ne pas endommager les câbles, tuyaux ou l’unité du condensateur. Si ces pièces sont endommagées, veuillez contacter un réparateur qualifié.

NE PAS stocker des substances explosives comme des aérosols avec propulseur inflammable. Cet appareil est conçu pour être utilisé dans des applications de foyer et domestiques uniquement.

• Les liquides effervescents (boissons gazeuses) ne doivent jamais être congelés. Ces liquides se dilatent pendant la congélation et ceci pourrait entraîner l’éclatement des bouteilles/récipients.

Si la prise ne correspond pas à la fiche de l’appareil, un agent de service ou tout autre personnel qualifié se doit de le remplacer afin d’éviter tout accident.

• Les aliments prévus pour être décongelés ou cuisinés en premier, comme le pain ou la viande, ne doivent pas être consommés encore congelés.

Un connecteur mis à la terre de manière spéciale a été connecté au câble d’alimentation de votre appareil. Ce connecteur devrait être utilisé avec une prise mise à la terre de manière spéciale de 13 ampères. Si vous ne possédez pas de telles prises chez vous, veuillez en faire installer une par un électricien autorisé.

• Si les aliments ont un aspect ou une odeur étrange, ne les mangez pas. En cas de doutes, jetez-les. Les aliments périmés peuvent être dangereux pour votre santé.

Les enfants à partir de 8 ans peuvent se servir de cet appareil, de même que toute personne à mobilité réduite, souffrant d’une déficience sensorielle ou d’un handicap mental, ou encore d’un manque d’expérience et de connaissances, dès lors qu’ils sont sous surveillance ou s’ils ont reçu les consignes concernant l’utilisation dudit appareil en toute sécurité, et qu’ils comprennent les dangers encourus.

• N’utilisez jamais d’objets pointus ou métalliques pour retirer la glace de la surface de cet appareil. Utilisez uniquement des outils, adaptés à cette fin (comme des racloirs en plastique) et utilisez-les correctement pour ne pas endommager la garniture de l’appareil. • Le système de refroidissement contient du réfrigérant et des huiles, tous dangereux pour la santé en cas de fuite. En cas de fuite, débranchez l’appareil et aérez la pièce dans laquelle il est installé. Veillez à ne pas recevoir du liquide de refroidissement près de ou dans vos yeux. Contactez un réparateur ou faites enlever votre appareil. NE PAS utiliser l’appareil.

Les enfants ne peuvent en aucun cas jouer avec l’appareil. Le nettoyage et l’entretien ne peuvent en aucun cas être effectués par des enfants sans surveillance. Si un câble d’alimentation est endommagé, le fabricant, son agent de service ou tout autre personnel qualifié se doit de le remplacer afin d’éviter tout accident.

AVERTISSEMENT : gardez les bouches d’aération, dans l’enceinte de l’appareil ou dans la structure intégrée, libres de toute obstruction.

Cet appareil n’a pas été conçu pour être utilisé à des altitudes de plus de 2 000 m.

AVERTISSEMENT : lors du positionnement de l’appareil, veillez à ce que le câble d’alimentation ne soit pas coincé ou endommagé.

AVERTISSEMENT : NE PAS placer plusieurs sorties de prise portables ou alimentations électriques portables à l’arrière de l’appareil.

Déclaration de conformité CE • Nous déclarons que nos produits sont conformes aux Directives, Décisions et Réglementations européennes applicables et aux exigences listées dans les normes référencées.

Élimination de votre ancien appareil

NE PAS utiliser d’adaptateur de fiche.

• Présent sur le produit ou sur son emballage, ce symbole indique que le produit ne doit pas être traité comme un déchet ménager. Il devrait en revanche être déposé au point de collecte applicable pour le recyclage des appareils électriques et électroniques. En vous assurant que ce produit est éliminé de façon appropriée, vous participerez à la prévention de toute conséquence négative qui pourrait autrement affecter l’environnement et la santé publique. Pour de plus amples informations sur le recyclage de ce produit, veuillez contacter votre mairie, votre service d’élimination des déchets local ou le magasin dans lequel vous avez acheté le produit.

AVERTISSEMENT; Risque d’incendie / matériaux inflammables ArtNo.000-0001 Warning triangle

• Le connecteur doit être accessible après l’installation. • La tension de fonctionnement de votre appareil est de 220-240 V à 50Hz. • Les branchements au secteur doivent être conformes aux réglementations locales. • Insérez le connecteur dans une prise ayant un raccordement à la terre efficace. Si la prise n’a pas de contact à la terre ou si le connecteur est incompatible, nous vous recommandons de consulter un électricien qualifié pour obtenir de l’aide.

Conditionnement et environnement

• L’appareil doit être branché à une prise ayant le fusible correct installé. L’alimentation électrique (CA) et la tension au point de fonctionnement doivent correspondre aux détails de la plaque signalétique de l’appareil (la plaque signalétique se trouve à gauche à l’intérieur de l’appareil).

• Les matériaux de conditionnement protègent votre appareil contre les dommages qui pourraient survenir pendant le transport. Les matériaux de conditionnement sont écologiques car ils sont recyclables. L’utilisation de matériaux recyclés réduit la consommation de matière première et réduit la production de déchets.

• L’appareil doit être branché à une prise reliée à la terre. • Le connecteur DOIT être accessible après le positionnement de l’appareil.

• L’appareil est fourni avec un connecteur à trois broches standard, desquels celui de la mise à la terre ne doit jamais être retiré.

• Veuillez bien lire le manuel d’instructions avant d’installer et d’utiliser votre appareil. Nous ne sommes pas responsables des dommages qui se produisent à cause d’une utilisation inappropriée.

• Tenez le connecteur, pas le câble électrique, lorsque vous débranchez l’appareil.

• Suivez toutes les instructions sur votre appareil et le manuel d’instruction, et gardez ce manuel à un endroit sûr pour résoudre les problèmes qui pourraient survenir.

• Veillez à ce que l’appareil ne coince pas le câble électrique.

• Cet appareil a été fabriqué pour être utilisé dans des maisons et peut uniquement être utilisé dans des environnements domestiques et aux fins précisées. Il n’est pas destiné à l’usage commercial ou commun. Une telle utilisation entraînera l’annulation de la garantie et notre entreprise ne sera pas responsable des pertes.

• NE PAS marcher sur le câble. • Évitez d’endommager le câble électrique lorsque vous déplacez l’appareil.

• Cet appareil a été fabriqué pour être utilisé dans des foyers et est uniquement adapté au refroidissement / stockage des aliments. Il n’est pas destiné à l’usage commercial ou commun et/ou au stockage de substances autres que des aliments. Notre entreprise n’est pas responsable des pertes survenues dans le cas contraire.

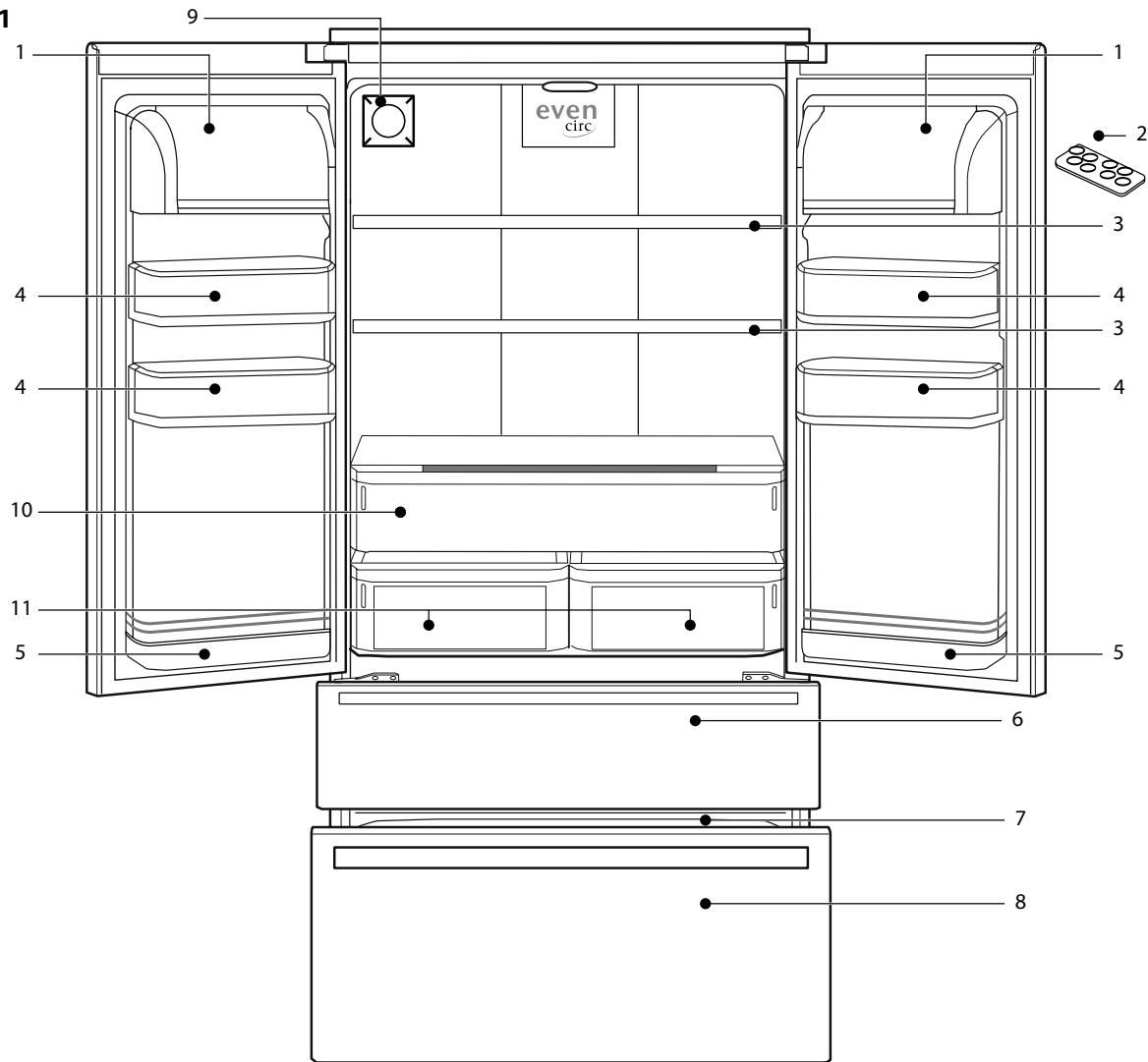

À propos de votre réfrigérateur

Le réfrigérateur est présenté dans Schéma 2.1 et possède les équipements suivants :

Les équipements comprennent : • Écran électronique tactile

Rayons du compartiment réfrigérateur

• Zone fraîche avec fermeture automatique

Rayons bouteilles de porte

• Congélation et refroidissement super rapides

Rayon supérieur congélateur / refroidisseur

• Mode économique pour l’économie d’énergie

Panier congélateur dissimulé

Rayon inférieur congélateur / refroidisseur

• Even-circ™ • Éclairage interne supérieur (lumière douce)

• Gamme Fresh™ • q boisson

10. Refroidisseur petit déjeuner

• Détecteur de nuit • Mode vacances

Français • Conception extra large et spacieuse Le réfrigérateur est pourvu de trois compartiments pratiques et très grands pour lesAaliments frais et surgelés ; un compartiment réfrigéré avec porte à la française et deux tiroirs de congélateur inférieurs.

• Le tiroir du congélateur supérieur est destiné aux glaçons, aux aliments utilisés régulièrement et aux « restes ».

• Le tiroir du congélateur inférieur est destiné à la D congélation intense et longue durée.

• Éclairage interne LED : s’allument lorsque la porte est ouverte.DLa performance de l’éclairage n’est pas affectée par quelque autre réglage de l’appareil.

• Affichage de la température et de l’heure automatique. • Le système d’ouverture de la porte vous indique les changements de performance.

• Grand plateau garde-manger à humidité contrôlé.

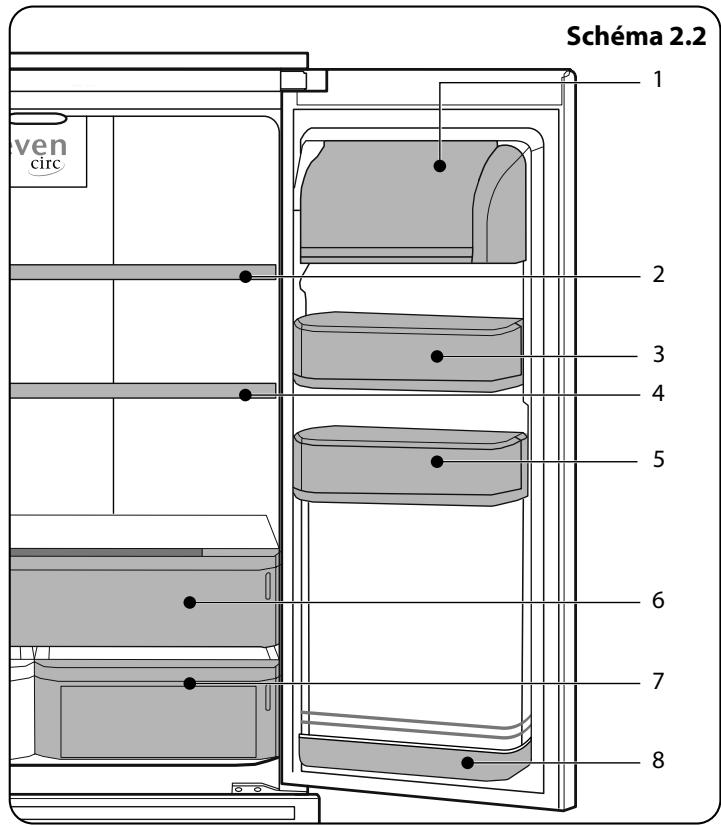

E À propos du compartiment des aliments frais

Il est recommandé de laisser un espace de stockage entre les ArtNo.600-0004 - Refrigerator layout aliments pour une bonne circulation de l’air. Les températures dans le réfrigérateur sont légèrement plus hautes près du haut et plus basses près de la base. Suggestions de stockage (Schéma 2,2): warm airair 1.

Œufs, beurre, fromage, etc.

Aliments en bocaux, boissons ou canettes.

Fruits, légumes et salades.

Boissons et tout type d’aliments en bouteille.

Aliments farinés, canettes, produits laitiers, etc.

Équipements généraux de votre appareil

Utilisation de l’appareil

Lorsque les portes sont fermées, veillez à ce qu’il n’y pas d’espaces entre le joint de la porte et le corps de l’appareil. S’il y a des espaces, comblez-les.

N’ouvrez pas la porte de force immédiatement après l’avoir fermée. Veuillez attendre que la pression se stabilise.

Les réfrigérateurs zéro givre ont un système d’exploitation différent des réfrigérateurs statiques. Dans les réfrigérateurs normaux (statiques), la pénétration de l’humidité dans le réfrigérateur causée par l’ouverture de la porte et l'humidité inhérente aux aliments entraîne la formation de glace dans le compartiment du congélateur.

Notre conception de barre à meneau brevetée élimine le risque de fracture pouvant découlant d’une utilisation inappropriée. Ce risque est commun chez nos concurrents.

Pour éliminer le givre et la glace du compartiment du congélateur, il est nécessaire de régulièrement arrêter le réfrigérateur et de placer les aliments surgelés dans un conteneur froid séparé.

Notre nouvelle technologie Zéro givre veille à que l’air circule séparément dans les compartiments du refroidisseur et du congélateur. Ceci garantit qu’aucune odeur ne passe d’un compartiment à l’autre, afin que les légumes restent frais pour longtemps.

Le ventilateur économique maintient la circulation de l’air en fonctionnant indépendamment, même lorsque le compresseur est arrêté. Ainsi, une circulation d’air équilibrée et uniforme est créée entre les rayons du refroidisseur.

La situation est complètement différente avec les réfrigérateurs Zéro givre. Un ventilateur intégré souffle de l’air froid de manière égale dans les compartiments du refroidisseur et du congélateur. L’air froid se disperse uniformément entre les rayons, assurant que tous les aliments soient refroidis de manière égale, prévenant ainsi la formation d’humidité et de givre.

Les LED et les trous de la conduite d’air dissimulés donnent au refroidisseur un aspect esthétique.

Grâce à une conception de conduite d’air spécifique, les ventilateurs distribuent de l’air froid à partir de différentes aérations sur tous les rayons du refroidisseur.

Grâce à une application spéciale brevetée, les bords et les coins de l’écran forment une surface lisse contre la porte et assurent un aspect esthétique parfait. Grâce au panneau de commande électronique tactile, les commandes de température sont facilement accessibles garantissant une vision esthétiquement égale.

Informations sur la Technologie Zéro givre (Schéma 2.3)

Par conséquent, votre réfrigérateur zéro givre est facile à utiliser, en plus d’avoir une grande capacité et un aspect stylé. Dans le compartiment du réfrigérateur, la configuration avec le compartiment congélateur sera presque identique. L’air, qui est émis par le ventilateur, situé en haut du compartiment du réfrigérateur, est refroidi lorsqu’il passe à travers l’espace derrière la conduite d’air. En même temps, l’air est soufflé par les trous de la conduite d’air afin que le processus de refroidissement se fasse dans le compartiment du réfrigérateur. Les trous dans la conduite d’air ont été conçus pour que la répartition de l’air soit homogène dans ce compartiment. Comme il n’y a pas de passage d’air entre le compartiment du congélateur et du réfrigérateur, les odeurs ne se mélangent pas.

L’appareil contient des LED qui s’allument progressivement, et non pas d’un coup. Les LED atteignent une luminosité 100% en quelques secondes après l’ouverture de la porte.

En conséquence, votre réfrigérateur avec technologie de refroidissement de nouvelle génération, vous offre la facilité d’utilisation en plus d’un grand espace et un aspect esthétique.

10. La rampe télescopique utilisée dans le compartiment du refroidisseur veille à ce que le refroidisseur fonctionne facilement et silencieusement. 11. La porte du réfrigérateur inclut une fonction de fermeture automatique pour éviter que la porte ne claque ou reste ouverte. 12. Les portes en inox anti doigts ne laissent jamais de traces de doigt grâce à un enduit spécial sur l’acier inoxydable de la porte.

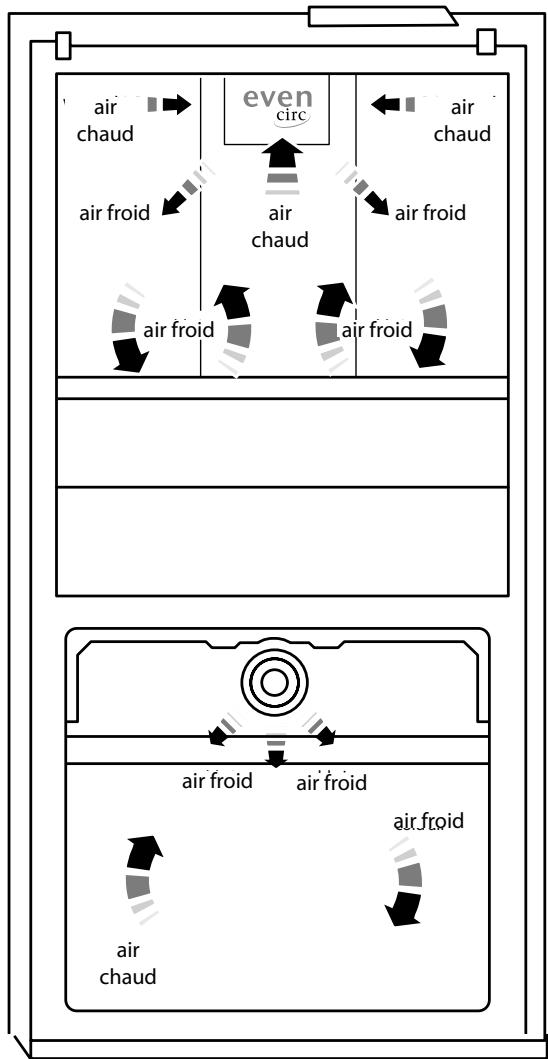

Even-circ Even-circ, empêche les aliments frais de se dessécher. Cette technologie garantit que l’air circule de manière égale dans le compartiment du réfrigérateur, ceci aide à éviter que les aliments dessèchent. Les aliments frais conservent leur texture et goût car la perte d’humidité est stoppée.

La hauteur des étagères en porte-à-faux peut être réglée pour s’adapter à vos besoins en matière de stockage.

Veillez à ce que les deux côtés de l’étagère soient nivelés sinon les aliments pourraient tomber.

ArtNo.600-0001 - Dairy bin

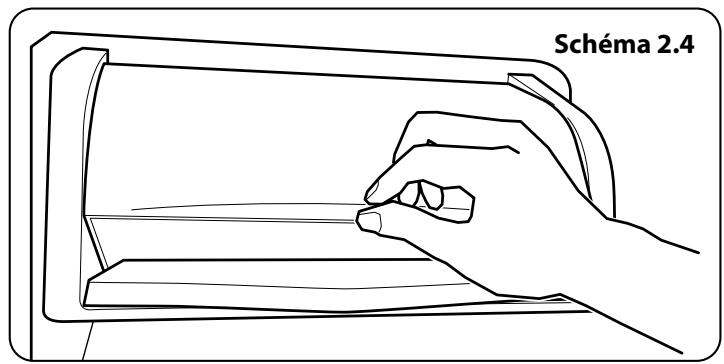

Les étagères ne tomberont pas accidentellement lorsque vous sortiez des aliments de l’appareil.

Lors de l’ouverture ou fermeture du compartiments des produits laitiers, veillez à ne pas vous coincer les doigts (Schéma 2.4).

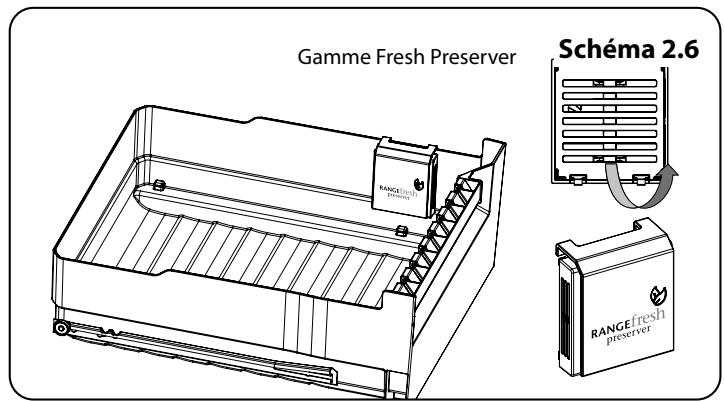

Ionizer / Range Fresh Le gaz éthylène est émis par les fruits et légumes et fait mûrir les produits frais. Lorsque ce gaz est produit dans un environnement fermé, il est réabsorbé par les fruits et les légumes et accélère le processus de vieillissement. Ce réfrigérateur congélateur offre deux solutions à ce problème d’origine naturelle : Ionizer (Schéma 2.5)

Gamme Fresh Preserver

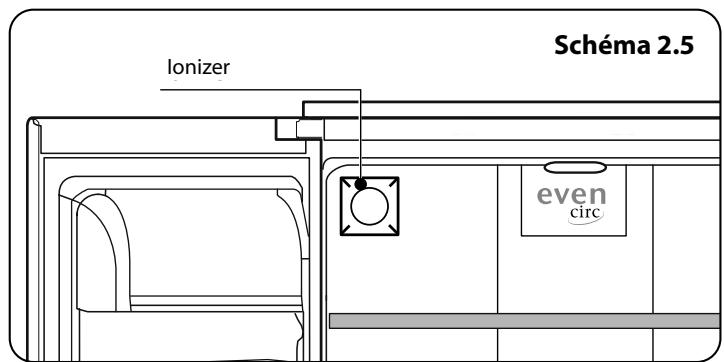

Ionizer diffuse des ions négatifs qui neutralisent les mauvaises odeurs et la poussière dans l’air.

En éliminant ces particules de l’air du réfrigérateur, Ionizer améliore la qualité de l’air et élimine les odeurs. Range Fresh (Schéma 2.6) La gamme Fresh Preserver aide à éliminer le gaz éthylène (un produit biologique émis naturellement par les aliments frais) et les odeurs désagréables du bac à légumes. Il doit être régénéré une fois par an au soleil pendant 24 heures, par exemple sur le rebord d’une fenêtre. Pour régénérer le filtre, retirez le logement du boîtier du filtre en le tirant dans le sens de la flèche (Schéma 2.6). Le filtre ne devrait pas être lavé à l’eau ou un détergent.

ArtNo.600-0004 - Refrigerator layout

Français Si vous n’utilisez pas le compartiment à glace pendant de longues durées :

A Si vous n’utilisez pas le compartiment à glace pendant une longue durée, jetez les glaçons restants, lavez le bac à l’eau chaude, séchez-le avec un chiffon et replacez-le dans le réfrigérateur. Remarque: lors de l’ouverture du tiroir supérieur du congélateur, évitez de le tirer trop rapidement car cela pourrait faire tomber les glaçons dans le tiroir de congélation intense du bas.

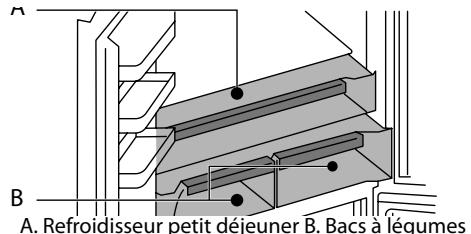

B A. Refroidisseur petit déjeuner B. Bacs à légumes

Accessoires Bacs à glaçons Remplissez la glacière d’eau et remettez-le en place. Les glaçons seront prêts dans 2 heures. Lors de la remise en place de la glacière après l’avoir remplie d’eau, veillez à ce qu’elle soit à l’horizontale. Si elle est inclinée, l’eau qu’elle contient pourrait se déverser sur le panier. Bol légumes et refroidisseur (Petit-déjeuner) (Schéma 2.7) Ce compartiment peut servir de compartiment de refroidisseur, dans lequel les aliments sont conservés à 0°C. Les aliments surgelés peuvent être conservés dans ce compartiment pour décongeler. La viande et/ou le poisson vidé (dans des sacs ou emballages plastique), qui seront consommés dans 1 à 2 jours, peuvent également y être stockés. L’eau gèle à 0°C, mais les aliments contiennent du sel ou du sucre qui gèle à des températures inférieures. Ne placez pas d’aliments à congeler ou des glacières dans ce compartiment. Bouton de réglage de l’air du bac à légumes (Schéma 2.8) Tournez le bouton de réglage de l’air entre le bac à légumes et le réfrigérateur sur la position ouverte une fois le bac à légumes plein. Les aliments dans le bac à légumes resteront frais pendant une longue durée.

À propos du compartiment du congélateur

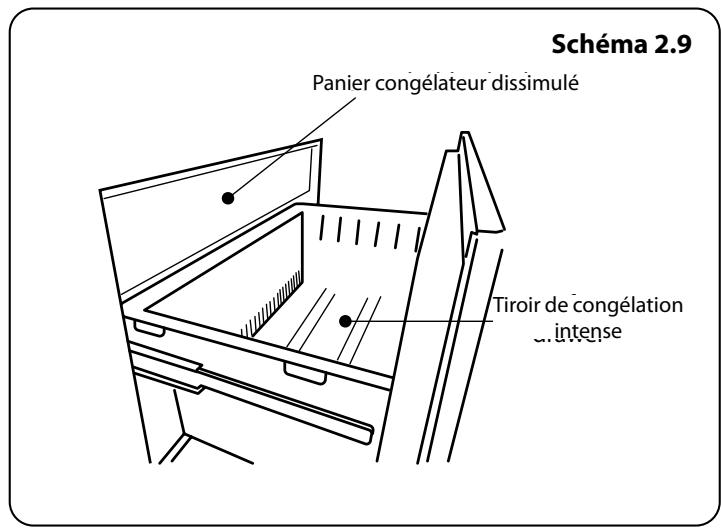

Schéma 2.9 Panier congélateur dissimulé Freezer hidden basket

Le compartiment du congélateur se compose de tiroirs supérieurs et inférieurs. Le tiroir de congélation intense (Schéma 2.9) est pour une congélation de longue durée. Remarque: ne tirez pas les tiroirs du congélateur trop fort car les aliments pourraient tomber. Ne remplissez pas trop le tiroir sinon les aliments tomberont si vous l’ouvrez trop vite.

Deep Tiroir defreeze congélation intense drawer

Le compartiment du congélateur est utilisé pour congeler des aliments frais, pour stocker des aliments surgelés et pour fabriquer des glaçons. Si la porte du congélateur est restée ouverte pendant une longue durée ou mal fermée, du givre se formera et pourra gêner la circulation de l’air. Pour remédier à cela, débranchez le congélateur et attendez qu’il dégivre. Nettoyez le congélateur une fois qu’il est totalement dégivré. Retirez les paniers, couvercles et autres, pour augmenter le volume de stockage du congélateur. Le volume du congélateur indiqué sur l’étiquette le volume sans les paniers, couvercles et autres.

IMPORTANT Ne recongelez pas des aliments décongelés. Ceci pourrait nuire à votre santé et entraîner des problèmes comme un empoisonnement alimentaire. Ne placez pas des aliments chauds dans le compartiment du congélateur tant qu’ils ne sont pas complètement froids. Ceci ferait décongeler les aliments déjà congelés, qui pourraient ensuite pourrir. Lors de l’achat d’aliments surgelés, veillez à ce qu’ils aient été stockés dans des conditions appropriées et que l’emballage ne soit pas endommagé. N’achetez pas d’aliments surgelés si l’emballage présente des signes d’humidité ou s’ils sentent mauvais. Les aliments pourraient avoir été stockés de manière incorrecte et pourraient être moisis. La durée de stockage des aliments surgelés dépend de la température de la pièce, du réglage du thermostat, de la fréquence d’ouverture de la porte, du type d’aliment et de la durée nécessaire au transport du produit du magasin au congélateur. Suivez toujours les instructions imprimées sur l’emballage et ne dépassez jamais la durée de stockage maximum indiquée. REMARQUE: retirez les aliments congelés un jour avant la consommation et placez-les dans le compartiment du bas du réfrigérateur. Ceci aide à faire baisser la température du réfrigérateur, qui à son tour réduit la consommation d’énergie. Si les aliments congelés décongèlent à l’air libre, il y a une perte d’énergie. REMARQUE: si vous essayez d’ouvrir la porte du congélateur immédiatement après l’avoir fermée, vous aurez du mal à l’ouvrir. C’est normal. Une fois l’équilibre atteint, la porte s’ouvrira facilement.

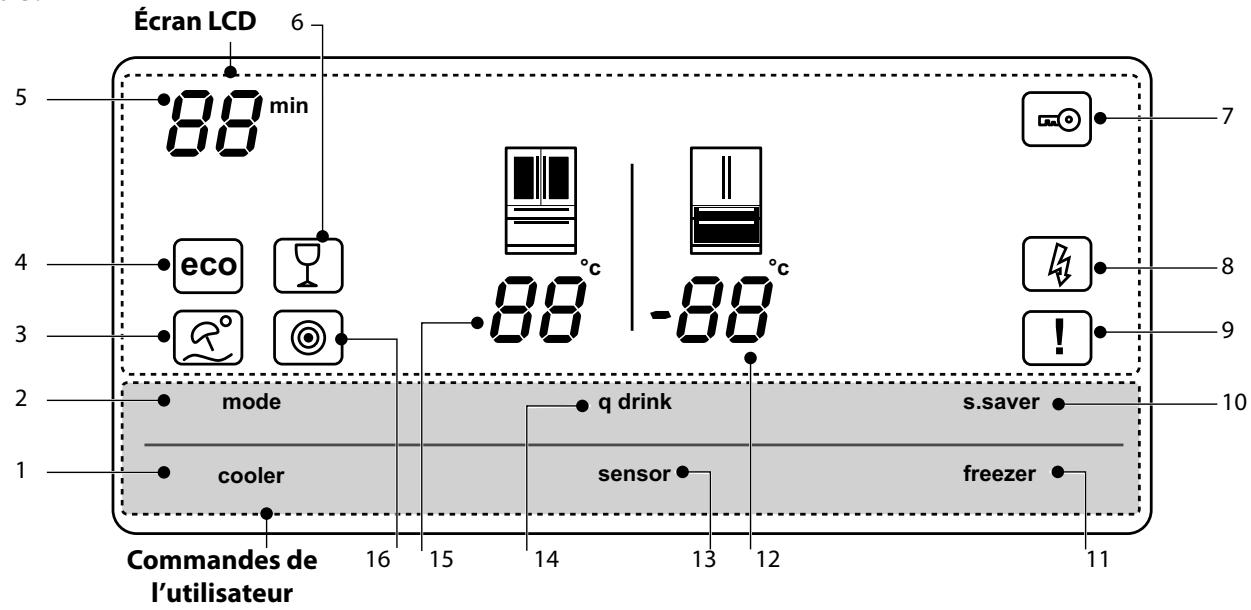

Utilisation du panneau de commande

User controls de Commandes l’utilisateur

Bouton du refroidisseur

Avertissement basse tension

Pour activer une fonction, appuyer sur les commandes de l’utilisateur pendant plus de 2 secondes désactivera la protection. Si aucun bouton n’est pressé au bout de 20 secondes, l’écran retournera en mode sécurisé.

Utilisation du panneau de commande 1.

10. Bouton économiseur d’écran 11. Congélateur 12. Indicateur de température du compartiment du tiroir 13. Bouton détecteur de nuit 14. qbouton mode boisson 15. Indicateur de température du compartiment du réfrigérateur 16. Détecteur de nuit Les valeurs à l’écran indiquent les valeurs de température indiquées par le client. L’écran tactile est protégé contre les touches accidentelles.

Utilisation de votre réfrigérateur congélateur

Réglez le q mode boisson Refroidissement des

REMARQUE : Parfois le bouton q boisson émettra deux signaux sonores, si les commandes n’auront pas été activées au préalable.

q mode boisson Refroidissement des boissons Le q mode boisson est utilisé pour les boissons froides pendant une durée réglable (05, 10, 15, 20, 25 ou 30 minutes). Lorsque vous utilisez le q mode boisson les boissons peuvent être stockées dans le congélateur.

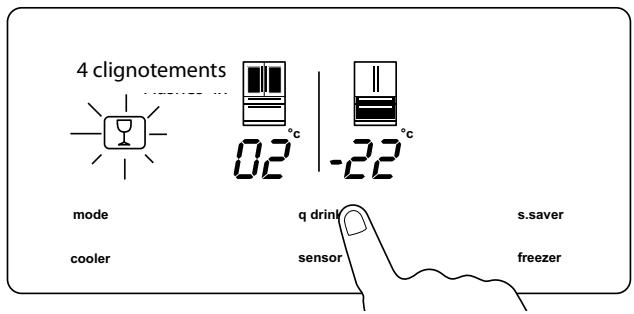

Étape 1. Appuyez sur q boisson pour activer le mode.

Important : le mode « q boisson » ne devrait pas être confondu avec le refroidissement.

Réglez le temps en fonction de la température des bouteilles avant de les placer dans les compartiments de la zone 1 et/ ou zone 2. Par exemple, le temps peut initialement être réglé sur 5 minutes. Si vos boissons n’ont pas suffisamment refroidies après cette durée, vous pourrez définir un temps de refroidissement de 5 ou 10 minutes supplémentaires.

Étape 2. Une fois que le symbole a clignoté 4 fois, 2 signaux sonore retentissent et les chiffres de la minuterie clignotent.

Lorsque ce mode est actif, vous DOIVENT contrôler la température des bouteilles régulièrement.

REMARQUE: Ceci ne réglera pas la température du congélateur.

REMARQUE : Parfois le bouton q boisson émettra deux signaux sonores,

si les commandes n’auront pas été activées au préalable.

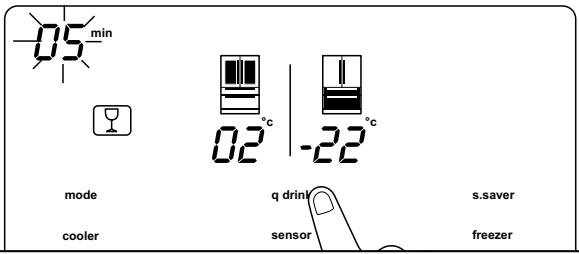

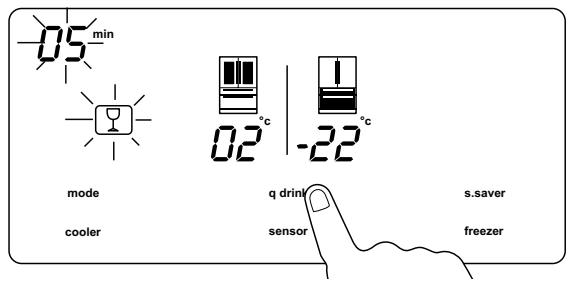

Étape 1. Si vous avez accidentellement appuyé sur le q boisson attendez que le symbole verre de vin clignote 4 fois. Appuyez sur le q boisson lorsque les chiffres de la minuterie clignotent.

REMARQUE : Lorsque les bouteilles sont assez froides, elles DOIVENT être retirées du congélateur sinon elles pourraient éclater.

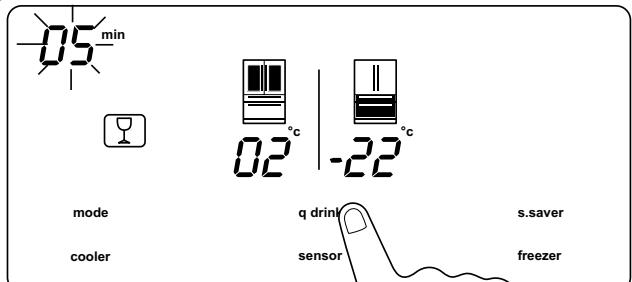

Étape 2. Les chiffres et le symbole de la minuterie clignoteront et disparaitront.

Étape 3. Continuez d’appuyer sur q boisson pour sélectionner une durée.

Étape 3. Les chiffres de la minuterie continueront de clignoter. Une fois le temps écoulé, le q mode boisson émettra une alerte sonore.

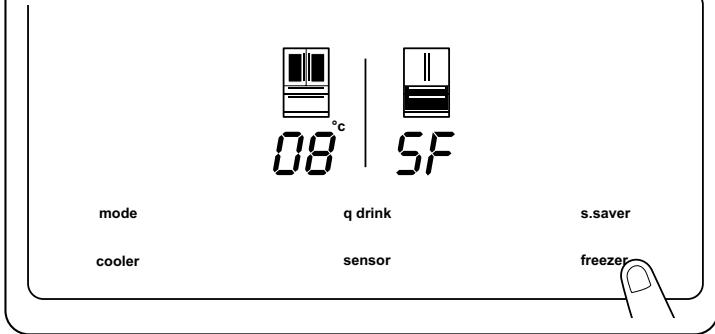

• Pour congeler une grande quantité d’aliments qui ne tient pas sur le rayon de congélation rapide.

• Pour congeler les aliments préparés.

• Pour congeler des aliments frais rapidement pour conserver la fraicheur. • Grand magasin d’aliments, ce mode garantit que les aliments sont congelés rapidement et conserve donc les nutriments et le goût.

• Viande/poisson de qualité supérieure, là encore en congelant rapidement le produit, les nutriments sont conservés et le goût est préservé °c

Le mode Super-freezing se désactivera automatiquement au bout de 24 heures ou une fois que le capteur de température du compartiment du congélateur détectera la température correcte. Pour activer (Schéma 3.2), appuyez sur le bouton du congélateur jusqu’à ce que « SF » s’affiche sur l’écran. Un signal sonore retentira pour confirmer que le mode est actif. SF, SUPERFREEZE s’arrêtera automatiquement au bout de 24 heures et retournera à la dernière valeur programmée

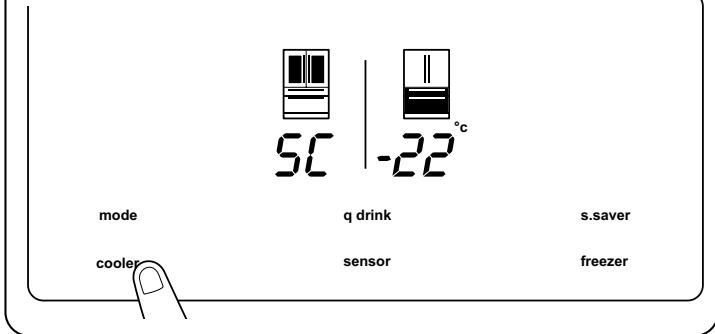

SC, SUPERCOOL Objectif • Pour refroidir et stocker une grande quantité d’aliments dans le compartiment du réfrigérateur. • Pour refroidir rapidement les boissons. • Grand magasin d’aliments, ce mode garantit que les aliments sont refroidis rapidement et conserve donc les nutriments et le goût. Le mode Super-cooling se désactivera automatiquement au bout de 4 à 6 heures, selon la température ambiante, ou lorsque le compartiment du refroidisseur atteint une température suffisamment basse. Pour activer (Schéma 3.3), appuyez sur le bouton du refroidisseur jusqu’à ce que « SC » s’affiche sur l’écran. Un signal sonore retentira pour confirmer que le mode est actif. SC, SUPERCOOL s’arrêtera automatiquement au bout de 4 heures et retournera à la dernière valeur programmée SC, SUPERCOOL et SF, SUPERFREEZE ne peuvent pas être réglés en même temps

Français Mode économique

Pendant les périodes d’utilisation moins fréquente (ouverture de la porte) ou d’absence de la maison, comme un weekend de vacances, le programme Eco peut fournir une température optimale tout en économisant de l’énergie.

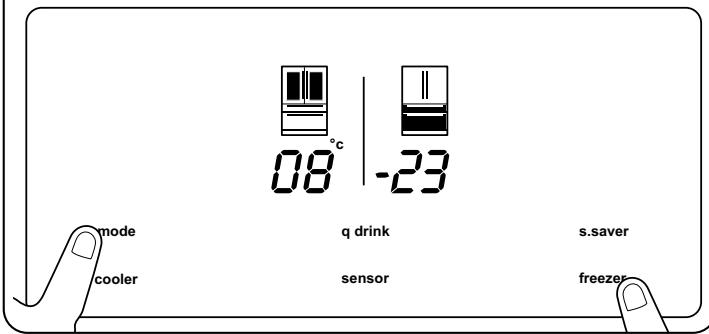

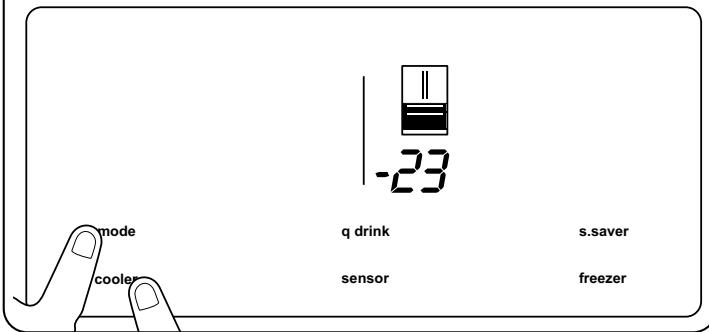

Une combinaison des zones de refroidissement/congélation peut être désactivée le cas échéant. La combinaison de boutons devrait être appliquée pendant plus de 5 secondes.

Étape 1 Refroidisseur arrêté

Pour activer le mode ECO, appuyez sur le bouton [mode] jusqu’à ce que le symbole « eco » et « E » s’allume. En mode eco, les températures des compartiments du réfrigérateur et du congélateur sont de 4°C pour le réfrigérateur et de -18°C pour le congélateur.

Mode vacances REMARQUE : Le réfrigérateur s’arrêtera en mode eco. Le mode vacances doit être utilisé si l’appareil doit être laissé pendant une longue durée. En mode vacances, seul le compartiment congélateur reste actif. Vous économisez sur votre facture d’électricité lorsque vous êtes absent.

Étape 2 Aucune action

Il est représenté par un parapluie et un soleil. Si le compartiment du refroidisseur ne sera pas utilisé pendant un certain temps, comme des vacances, activez le mode vacances. Pour activer le mode vacances, appuyez sur le bouton mode jusqu’à ce que le symbole du mode vacances et « H » s’allument.

EN MODE VACANCES, TOUS LES ALIMENTS DOIVENT ÊTRE RETIRÉS DU BAC À LÉGUMES CAR CELUI-CI SERA DÉSACTIVÉ. En mode vacances, la température du congélateur sera réglée par défaut sur -18°C

Français Refroidisseur

Le mode refroidisseur est utilisé pour régler la température du compartiment du refroidisseur. Appuyez sur le bouton refroidisseur pour régler la température sur 2, 3, 4, 5, 6, 7 ou 8 °C.

Congélateur Le bouton du congélateur est utilisé pour régler la température du compartiment du congélateur. Appuyez sur le bouton du congélateur pour régler la température du congélateur sur -16, -17, -18, -19, -20, -21, -22, -23, ou -24 °C.

Verrou enfant Le verrou enfant peut être activé pour éviter tout changement accidentel des réglages de l’appareil. Pour activer (Schéma 3.4) le verrou enfant, appuyez et maintenez enfoncés les boutons refroidisseur et du congélateur simultanément pendant 3 secondes. Lorsque le verrou enfant est activé, aucun changement ne peut être fait aux réglages car les boutons sont inactifs. Le symbole cadenas s’affichera. Pour désactiver (Schéma 3.4) le verrou enfant, appuyez et maintenez enfoncés les boutons refroidisseur et du congélateur simultanément pendant 5 secondes.

ÉCONOMISEUR D’ÉCRAN (s.saver) Ce mode économise de l’énergie en arrêtant l’éclairage du panneau de commande lorsque le panneau est inactif. Le mode économiseur d’écran s’activera automatiquement au bout de 30 secondes. Cette fonction économise de l’énergie en éteignant les voyants de l’écran électronique. Pour activer l’économiseur d’écran, appuyez et maintenez enfoncé le bouton « s.saver » pendant 3 secondes. Pour désactiver l’économiseur d’écran, appuyez et maintenez enfoncé le bouton « s.saver » pendant 3 secondes.

Fonction alarme porte ouverte Si la porte du réfrigérateur ou du congélateur reste ouverte pendant plus de 2 minutes, l’appareil émet un signal sonore.

Français Alarme réparation

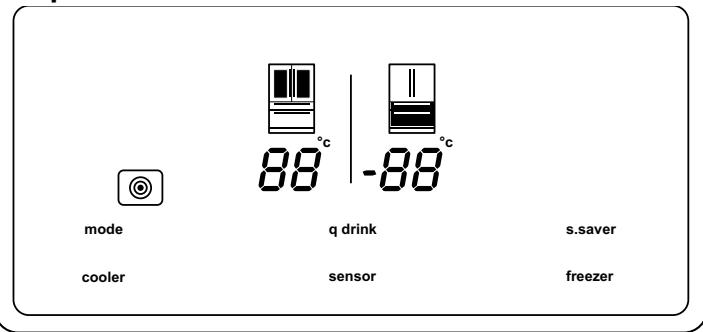

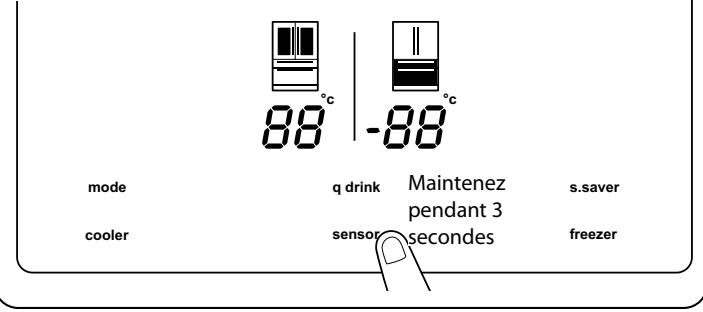

Détecteur de nuit La fonction détecteur de nuit économise de l’énergie en éteignant les lampes à l’intérieur du réfrigérateur si l’éclairage de la pièce est suffisant. Pour activer suivez la procédure cidessous. Étape 1. Appuyez et maintenez le capteur pendant 3 secondes.

Si un voyant d’alarme s’allume, veuillez contacter un centre de réparation autorisé.

Appuyez sur le bouton « s.saver » pour couper le son de l’alarme lorsqu’il y a une alarme et un point d’exclamation sur l’écran. Le point d’exclamation continuera à s’afficher sur l’écran électronique jusqu’à ce que l’erreur soit rectifiée.

Avertissements de réglage de la température

• Nous vous déconseillons d’utiliser votre réfrigérateur dans des environnements inférieurs à 16°C en termes d’efficacité.

• Ne démarrez aucun autre ajustement lorsque vous êtes un train d’en faire un.

Étape 2. L’indicateur du détecteur de nuit s'affichera.

• Les réglages de température devraient être faits selon la fréquence d’ouverture de la porte, la quantité d’aliments à l’intérieur du réfrigérateur et la température ambiante de la pièce où le réfrigérateur est placé.

• Pour permettre à votre réfrigérateur d’atteindre la température de fonctionnement après le branchement aux prises, n’ouvrez pas les portes fréquemment ou ne placez de grandes quantités d’aliments dans le réfrigérateur. Veuillez noter que, selon la température ambiante, cela peut prendre 24 heures pour que votre réfrigérateur atteigne la température de fonctionnement. • Une fonction de retardement de 5 minutes est appliquée pour ne pas endommager le compresseur de votre réfrigérateur lors du branchement ou débranchement des prises ou en cas de coupure de courant. Votre réfrigérateur commencera à fonctionner normalement au bout de 5 minutes. • Votre appareil a été conçu pour fonctionner à des intervalles de température ambiante (T/SN = 16°C - 43°C) énoncés dans les normes. Nous vous déconseillons d’utiliser votre appareil en-dehors des limites de température énoncées en termes d’efficacité du refroidissement. REMARQUE : Si la température ambiante est supérieure à 42°C, la température du compartiment ne peut pas être réglées sur -23°C ou -24°C. Elle peut uniquement être réglée sur -16°C, -17°C, -18°C, -19°C, -20°C -21°C ou -22 °C.

Conseils sur le stockage des aliments

Stockage des aliments

Durée de stockage maximum

Comment et où stocker

Emballer dans un film plastique, dans des sacs ou dans un conteneur à viande et stocker sur l’étagère en verre

Dans le compartiment de la porte prévu à cet effet

Dans le compartiment de la porte prévu à cet effet

Produits en bouteille ex. lait et yaourts

Jusqu’à la date d’expiration recommandée par le fabriquant

Dans le compartiment de la porte prévu à cet effet

Dans le compartiment à œufs prévu à cet effet

Compartiment du réfrigérateur • Pour réduire l’humidité et éviter la formation de givre, stockez toujours les liquides dans des conteneurs hermétiques dans le réfrigérateur. Le givre a tendance à se concentrer dans les parties les plus froides du liquide qui s’évapore et, parfois, votre appareil nécessitera des dégivrages plus fréquents. • Ne placez jamais d’aliments chauds dans le réfrigérateur. Les aliments chauds devraient refroidir à température ambiante et devraient être placés de manière à permettre une circulation adéquate de l’air dans le compartiment du réfrigérateur. • Veillez à ce que les aliments ne soient pas en contact direct arrière avec la paroi arrière de l’appareil car du givre se développerait et l’emballage collerait à celle-ci. N’ouvrez pas la porte du réfrigérateur trop souvent. • Nous vous recommandons d’emballer les viandes et les poissons vidés et de les stocker sur l’étagère en verre juste au-dessus du bac à légumes où l’air est plus frais, car ceci offre les meilleures conditions de stockage.

• Stockez les fruits et légumes en vrac dans les bacs à légumes. • Stockez les fruits et légumes en vrac dans le bac à légumes. • Stocke les fruits et légumes séparément aide à empêcher les légumes sensibles à l’éthylène (légumes verts, brocolis, carottes, etc.) d’être affectés par les fruits émettant de l’éthylène (bananes, pêches, abricots, figues etc.). • Ne placez pas de légumes humides dans le réfrigérateur. • Le temps de stockage des produits dépend de la qualité initiale des aliments et du cycle de réfrigération ininterrompu avant le stockage du réfrigérateur. • Pour éviter la contamination croisée, ne rangez pas les viandes avec les fruits et légumes. De l’eau s’écoulant de la viande peut contaminer les autres produits du réfrigérateur. Vous devrez mettre les viandes en paquet et nettoyer tout écoulement sur les étagères. • Ne placez pas les aliments devant les passages du flux d’air. • Consommez les aliments emballés avant la date d’expiration. NOTE: les pommes de terre, oignons et ails ne doivent pas être stockés dans le réfrigérateur. Le tableau Tableau 4.1 est un guide rapide vous indiquant les moyens les plus efficaces de stocker les grands groupes d’aliments dans le compartiment de votre réfrigérateur. 16

Conseils sur le stockage d’aliments frais

• Utilisez des sacs en plastique, du papier d’aluminium ou du film alimentaire pour couvrir les aliments frais hors de leur emballage pour éviter le transfert d’odeur et la contamination.

• Veillez à ce que les aliments, ayant été cuisinés et devant être conservés au froid, soient à température ambiante avant de les placer dans l’appareil. Veillez à ce que ces aliments soient stockés dans des conteneurs adaptés.

• Avant de stocker des articles dans des emballages multiples (par ex. yaourt) retirez tout emballage excédentaire.

• Les aliments stockés dans le réfrigérateur doivent être nettoyés et séchés avant le stockage.

• NE PAS stocker de produits inflammables, volatiles ou explosifs dans l’appareil.

• Avant de placer les aliments dans le réfrigérateur, il est recommandé de pressuriser les aliments, afin que l’eau ne puisse pas s’évaporer et que les fruits et légumes restent frais et que les saveurs des aliments ne se mélangent pas.

• Les boissons à forte teneur en alcool doivent être stockées à la verticale dans des bouteilles hermétiques.

• Les aliments stockés peuvent être placés dans des sachets étiquetés.

• Essayez de ne pas ouvrir la porte trop souvent.

• Les aliments fragiles doivent être conservés dans la partie la plus froide de l’appareil.

• Réglez le thermostat pour veiller à ce que les aliments restent bien froids ; essayez d’éviter la congélation dans le réfrigérateur. L’utilisation d’un thermomètre vous aidera à savoir si votre réfrigérateur est assez froid. Placez-le dans un verre d’eau et laissez-le dans l’appareil pendant quelques heures pour obtenir un relevé précis.

• Les aliments consommés tous les jours doivent être stockés à l’avant de l’étagère. • Veillez à ce que les aliments soient stockés de manière systématique (viandes crues avec viandes crues, produits laitiers avec produits laitiers) pour éviter le transfert d’odeurs et la contamination croisée. Les viandes crues doivent être stockées vers le bas de l’appareil pour éviter la possibilité d’écoulement sur les aliments crus. Les autres aliments doivent être stockés au-dessus de la viande crue.

• Certains aliments contiennent des huiles et des acides naturels (ex. acide citrique) pouvant endommager les plastiques si renversés – veillez à ce que ces aliments soient placés dans des conteneurs adéquats. • Des mauvaises odeurs dans le réfrigérateur indique qu’un aliment s’est renversé et qu’un nettoyage est nécessaire. De l’eau chaude avec du bicarbonate de soude nettoieront l’intérieur de l’appareil et élimineront la plupart des fuites (voir « Nettoyage et entretien »).

• Lors du stockage d’aliments dans la section produits frais, veillez toujours à ce qu’il y ait assez de place pour que l’air circule bien. Ceci aide à prolonger le temps de conservation des aliments.

• N’oubliez pas de retirer les aliments périssables de cet appareil avant de partir en vacances.

• Lors du stockage d’aliments dans le réfrigérateur, veillez à ce que les aliments ne soient pas trop près de la paroi arrière pour éviter le risque de givre. • Il est conseillé de couper les feuilles des radis et autres légumes racines. Cela conserve les nutriments de la racine qui ne sont plus absorbés par les feuilles. • Placez les aliments surgelés dans la zone produits frais pour les laisser décongeler. La faible température du réfrigérateur réduit la formation de bactéries et prolonge la durée de vie. • Certains aliments comme les oignons, les bananes et les légumes racines se conservent mieux à température ambiante que dans le réfrigérateur. • Le melon, les ananas et les bananes peuvent être placés directement dans le congélateur après la préparation, pour un stockage prolongé. • Emballer les aliments frais correctement, en utilisant des températures correctes et en respectant les principes de l’hygiène alimentaire, améliorera la qualité des aliments frais stockés dans cet appareil.

Conseils sur la congélation des aliments

Lors du stockage d’aliments surgelés du commerce, veuillez suivre ces directives : • Suivez toujours les directives du fabricant pour savoir combien de temps les aliments peuvent être stockés. Ne dépassez pas ces directives !

• Comme avec le stockage d’aliments frais, un emballage, une température et une hygiène alimentaire correctes amélioreront la qualité des aliments que vous congelez.

• Essayez de garder l’intervalle entre deux achats et de stockage le plus court possible pour préserver la qualité des aliments.

• Évitez de placer des aliments chauds dans le congélateur. Laissez-les refroidir jusqu’à ce qu’ils atteignent la température ambiante.

• Achetez des aliments surgelés, ayant été stockés à une température de –18 °C ou moins.

• Veillez à ce que tous les aliments destinés à la congélation soient de qualité supérieure et adaptés à la congélation.

• Évitez d’acheter des aliments ayant de la glace ou du givre sur leur emballage – Ceci indique que les produits ont peut-être été partiellement décongelés et recongelés – les montées de température affectent la qualité des aliments.

• Utilisez un emballage qui est inodore et hermétique (comme des sacs en plastique) pour stocker les aliments afin que des aliments différents puissent être mélangés sans affecter la qualité. Veillez à ce qu’il soit hermétique. Les emballages troués déshydrateront les produits, ce qui entraînera une perte des vitamines.

• En cas de coupure de courant, ou en cas de panne du réfrigérateur pendant une longue durée, vous devez retirer les aliments du congélateur et les stocker dans un endroit froid et hygiénique (par ex. garage ou entrepôt) jusqu’au rétablissement du courant, ou la réparation de l’appareil.

• Gardez la surface de l’emballage sec – ceci empêche les emballages de geler ensemble. • Étiquetez les emballages en indiquant le type d’aliment et la date de stockage.

• Pour éviter les montées de température indésirables vous devriez emballer les aliments dans du matériau isolant, comme du journal, pour aider à conserver la température. Il est également important que les aliments affectés par cette situation soient consommés ou cuisinés et recongelés (le cas échéant) peu de temps après afin d’éviter les risques pour la santé.

• Les aliments doivent être congelés rapidement, il est donc préférable de congeler des petites portions et de veiller à ce qu’ils soient le plus froid possible avant le stockage. Le poids maximum recommandé de chaque portion est de 2,5 kg. • Gardez les aliments frais loin des aliments déjà congelés, si vous devez congeler des aliments frais tous les jours, veillez à faire de petites portions pour éviter ceci.

• Des couches de journal peuvent également être utilisées pour aider à garder les aliments froids lorsque vous dégivrez le congélateur (voir « Nettoyage et entretien »).

• Ne dépassez pas la charge maximum de congélation, veuillez vous référer aux « Données techniques ». • Inscrivez la date d’expiration et le nom des aliments sur l’extérieur de l’emballage afin que vous soyez sûr du type d’aliment et s’il peut être consommé en toute sécurité. • Retirez les aliments du congélateur pour les décongeler si nécessaire. Les aliments décongelés ne peuvent pas être recongelés sauf s’ils sont cuisinés. • Ne mettez pas trop d’aliments frais dans le congélateur en une fois. Ceci pourrait dépasser la capacité de refroidissement du congélateur. Veuillez consulter les « Données techniques ».

Tableau relatif au stockage des aliments des aliments

Toutes les durées de stockage indiqués dans le tableau cidessous sont prévus pour servir de guide uniquement. Les durées de stockage des fruits et légumes dépendent de la qualité des aliments. Les cas peuvent varier.

La durée de stockage des aliments dépend du type d’huile utilisé. Les huiles adaptées sont la margarine, la graisse de veau, l’huile d'olive et le beurre. Les huiles inadaptées sont l’huile d’arachide et la graisse de porc.

Les fruits et légumes emballés sont consommés jusqu’à la date d’expiration.

Les aliments liquides doivent être congelés dans des bols/ tupperware en plastique et les autres aliments doivent être congelés dans des sacs ou films plastiques.

Le goût de certaines épices trouvées dans les plats préparés (anis, basilic, cresson de fontaine, vinaigre, quatre épices, gingembre, ail, oignon, moutarde, thym, marjolaine, poivre noir, etc.) change et s’accentue en cas de stockage prolongé. Par conséquent, ajoutez de petites quantité d’épices aux plats à congeler ou bien n’ajouter l’épice qu’après décongélation

Le tableau ci-dessous est un guide rapide vous indiquant les moyens les plus efficaces de stocker les grands groupes d’aliments dans le compartiment de votre congélateur.

Durée de stockage maximum (mois)

Enroulé dans du papier

Enroulé dans du papier

Enroulé dans du papier

En paquet sans épices

Saucisse à cuir/salami

Doit être conservé emballé même s’il a une membrane

Enroulé dans du papier

Enroulé dans du papier

Chevreuil, lapin et sanglier

Par portions de 2,5 kg ou en filets

Poisson d’eau douce (Saumon, carpe, poissonchat) Poisson maigre Poissons gras (Thon, Maquereau, Morue noire, Anchois)

Après avoir retiré les entrailles et les écailles du poisson, lavez-le et séchez-le. Si nécessaire, retirez la tête et la queue.

Nettoyés et en sachet

Dans son emballage, ou dans un conteneur en aluminium ou en plastique

Dans de l’eau salée, ou dans un conteneur en aluminium ou en plastique

REMARQUE: la viande surgelée décongelée doit être cuisinée comme la viande fraîche. Si la viande n’est pas cuisinée après le dégivrage, il ne doit pas être recongelée. Fruits et légumes

Durée de stockage maximum (mois)

Haricots à filet et haricots

Lavés, coupés en petits morceaux et bouillis dans l’eau

Écossés, lavés et bouillis dans l’eau

Nettoyé et bouillis dans l’eau

Lavée, coupée en petits morceaux et bouillie dans l’eau

Coupez la tige, coupez en deux, retirez le cœur et faites bouillir dans de l’eau

Nettoyés et bouillis dans l’eau

Retirez les feuilles, coupez le cœur en deux et mettez-le dans de l’eau avec un peu de jus de citron

Coupez en morceaux de 2 cm après le lavage

Nettoyez et emballez avec sa tige ou comme du maïs doux

Français Fruits et légumes

Durée de stockage maximum (mois)

Coupez en deux et retirez le noyau

Ajoutez 10 % de sucre au conteneur

Prunes, cerises, baies

Lavez et coupez les tiges

Durée de stockage maximum (mois)

Temps de décongélation à température ambiante (heures)

Temps de décongélation dans un four (minutes)

Durée de stockage maximum (mois)

Conditions de stockage

Brique de lait (homogénéisé)

Lait pur – dans son emballage

Fromages - sauf le fromage blanc

L’emballage d’origine peut être utilisé pour le stockage à court terme. Garder emballé pendant de longues durées.

Nettoyage et entretien

Gardez toujours les joints de la porte propres.

Le dégivrage se fait automatiquement afin qu’il soit inutile de dégivrer l’appareil manuellement.

Veillez à ce que de l’eau ne pénètre pas dans le logement de la lampe et d’autres composants électriques.

NE PAS utiliser d’appareils mécaniques pour accélérer le processus de dégivrage.

L’appareil doit être nettoyé régulièrement avec une solution de bicarbonate de soude et d’eau tiède. Nettoyez les accessoires séparément à la main avec du savon et de l’eau. Ne lavez pas les accessoires dans un lave-vaisselle.

Débranchez l’appareil de l’alimentation électrique avant le nettoyage.

Ne lavez pas votre appareil en versant de l’eau dessus.

NE PAS utiliser d’abrasifs puissants ni de nettoyants agressifs car ils peuvent endommager l’intérieur de l’appareil.

Le réfrigérateur est lourd. Lors du déplacement du réfrigérateur, veillez à protéger le sol. Gardez le réfrigérateur vertical et ne le penchez pas – ceci éviter d’endommager le sol.

Nettoyage du bol d’évaporation : Votre réfrigérateur se dégivre automatiquement. L’eau produite par les flux de dégivrage dans un bac d’évaporation, en passant à travers une rainure de récupération d’eau, où elle s’évapore. Remplacement des lampes LED Si votre réfrigérateur a un éclairage LED contactez le centre d’aide car celui-ci doit être changé par du personnel autorisé uniquement.

NE PAS pulvériser ni rincer le réfrigérateur avec de l’eau ou d’autres liquides. Ceci pourrait endommager les composants électriques.

Utilisez un linge propre lors du nettoyage près des composants électriques (comme l’ampoule ou le commutateur).

NE PAS nettoyer le réfrigérateur avec une brosse dure ou métallique.

NE PAS utiliser de solvant organique comme du détergent, de l’essence, de la laque, des épaisseurs, de l’acétone ou de l’acide.

Pour éviter que votre peau colle aux parties métalliques froides, veillez à ce que vos mains ne soient pas mouillées lorsque vous touchez les pièces.

Nettoyez le condensateur avec une brosse au moins deux fois par an. Ceci vous aidera à économiser sur votre facture d’électricité et à augmenter la productivité.

L’éclairage LED intérieur s’allume lorsque la porte s’ouvre. La performance de l’éclairage n’est pas affectée par quelque autre réglage de l’appareil.

Vidage du réfrigérateur En cas de coupure de courant, les aliments devraient rester au frais pendant environ 3 heures. En cas de coupure de courant prolongée, vous devrez retirer les aliments du congélateur et les stocker dans un endroit frais, enroulés dans du papier journal afin de garder des températures adaptées. Une fois le courant rétabli, replacez les aliments dans le compartiment du congélateur.

NE PAS utiliser d’eau CHAUDE pour nettoyer les étagères en verre, car elles pourraient se fendre ou se casser.

Si les aliments commençaient à décongeler, ou si la coupure de courant devait durer plus longtemps que prévu, nous vous recommandons de consommer les aliments retirés du congélateur.

Pour réduire au minimum les odeurs internes, il est préférable de régulièrement nettoyer les étagères internes, les bacs à légumes, les bacs et les parois.

Si la panne de courant ne dure pas longtemps, la plupart des aliments peuvent être laissés dans le compartiment du congélateur – c’est la meilleure façon de garder la température – et entourés de glaçons du bac à glaçons. C’est également la solution idéale pour les pannes de courant dont vous avez été informé au préalable.

Retirez les aliments de l’appareil et retirez les étagères. Nettoyez l’intérieur en utilisant de l’eau chaude et du bicarbonate de soude avec un linge doux. Veillez à ce que l’intérieur soit bien séché avec un linge adapté.

En cas de coupure de courant, ne mettez pas d’autres aliments dans le congélateur.

Après le lavage, rincez à l’eau claire et séchez bien. Une fois le nettoyage terminé, rebranchez le connecteur à la prise électrique avec les mains sèches. Les étagères et les autres accessoires (parties en plastique et en verre) peuvent être nettoyées dans l’évier en utilisant un liquide vaisselle et de l’eau chaude. Veillez à ce que tout le savon ait été rincé et que toutes les parties soient sèches avant de les replacer dans l’appareil.

En cas de non-utilisation Si vous n’utilisez pas l’appareil pendant une longue durée, il est recommandé de couper l’alimentation électrique, de vider l’appareil, de nettoyer l’intérieur et de laisser la porte entre-ouverte. Ceci fera économiser de l’énergie et évitera la génération d’odeurs à l’intérieur.

Avant d’appeler pour une réparation, veuillez lire le tableau suivant : ceci pourrait vous faire gagner du temps et de l’argent. Type d’erreur

Signification Avertissement « Erreur »

Pourquoi Certaines pièces sont en panne ou il y a une défaillance dans le processus de refroidissement.

Le compartiment congélateur n’est pas Cet avertissement apparaît en particulier s’il assez froid y a eu une coupure de courant pendant une longue durée ou lorsque l’appareil est utilisé pour la première fois.

Quoi faire Appelez un agent de réparation pour obtenir de l’aide dans les plus brefs délais. Utilisez les aliments rapidement. Ne congelez pas des aliments décongelés. Réglez la température du congélateur à des valeurs inférieures ou réglez le Super Freeze jusqu’à ce que le compartiment soit à la température normale. Ne mettez pas des aliments frais dans l’appareil tant que la défaillance n’est pas rectifiée.

Le compartiment réfrigérateur n’est pas assez froid

Compartiment réfrigérateur trop froid

Avertissement « basse tension »

Cet avertissement apparaît en particulier s’il y a eu une coupure de courant pendant une longue durée ou lorsque l’appareil est utilisé pour la première fois. La température idéale du compartiment de l’appareil est de +4 °C. Si vous voyez cet avertissement, vos aliments peuvent être gâchés.

Réglez la température du congélateur à des valeurs inférieures ou réglez le mode Super Cooling refroidir jusqu’à ce que le compartiment soit à la température normale.

Les aliments commenceront à geler car la température est trop basse.

Vérifiez si le mode Super Cooling est activé.

Ceci est réglé lorsque l’alimentation électrique est inférieure à 170 V.

Ce n’est pas une défaillance. Ceci évite d’endommager le compresseur. Cet avertissement s’effacera une fois que la tension aura atteint le niveau requis.

Si vous avez un problème avec votre appareil, veuillez vérifier ce qui suit avant de contacter le service après-vente.

Ouvrir le moins possible la porte jusqu’à ce que la défaillance soit rectifiée.

Réduisez les valeurs de température de l’appareil.

Votre appareil fait du bruit Les bruits suivants peuvent être entendus pendant le fonctionnement normal de l’appareil.

Votre appareil ne fonctionne pas Vérifiez si :

Un bruit de craquement (craquement de glace) est perceptible.

• Il y a du courant • Le connecteur est correctement branché à la prise

• Pendant le dégivrage automatique.

• Le fusible de la prise ou du réseau principal a sauté

• Lorsque l’appareil est refroidi ou réchauffé (à cause de la dilatation du matériau de l’appareil).

• La prise est défectueuse. Pour vérifier cela, branchez un autre appareil qui fonctionne à la même prise.

• Un clic est perceptible : Lorsque le thermostat active/ désactive le compresseur.

Votre appareil fonctionne mal

• Bruit du moteur : Indique que le compresseur fonctionne normalement. Le compresseur peut être plus bruyant pendant une courte durée lorsqu’il est activé pour la première fois.

• L’appareil est surchargé • Les portes sont bien fermées

• Un bruit de bulle et d’éclaboussure est perceptible : En raison du flux de réfrigérant dans les tubes du système.

• Il y a de la poussière sur le condensateur • Il y a une distance adéquate entre l’appareil et les murs alentours

• Un bruit d’écoulement d’eau est perceptible : En raison de l’écoulement de l’eau dans le bac d’évaporation. Ce bruit est normal pendant le dégivrage. • Un bruit de soufflement d’air est perceptible : Pendant le fonctionnement normal du système en raison de la circulation de l’air. 23

Français La durée de vie de votre appareil indiquée et déclarée par le Département de l’Industrie est de 10 ans (la période de conservation des pièces nécessaires au bon fonctionnement de l’appareil).

Il y a une accumulation d’humidité dans l’appareil. Vérifiez si : Tous les aliments sont bien emballés. Les bacs doivent être secs avant d’être placés dans le réfrigérateur.

Astuces pour économiser de l’énergie

Les portes du réfrigérateur sont ouvertes fréquemment. L’humidité de la pièce pénétrera dans le réfrigérateur chaque fois que les portes seront ouvertes. L’humidité augmente rapidement si les portes sont fréquemment ouvertes, en particulier si l’humidité de la pièce est élevée.

Il y a une accumulation de gouttes d’eau sur la paroi arrière. Ceci est normal après un dégivrage automatique (dans les Modèles statiques).

Installez l’appareil dans une pièce fraîche et bien ventilée, mais pas sous les rayons directs du soleil et pas près d’une source de chaleur (comme un radiateur ou un four) sinon une plaque isolante devra être utilisée.

Les portes ne s’ouvrent ou ne se ferment pas correctement

Laissez les aliments et les boissons chauds refroidir avant de les placer dans l’appareil.

Placez les aliments en décongélation dans le bac de l’appareil. La basse température de la nourriture congelée aidera à refroidir le bac de l’appareil pendant la décongélation des aliments. Ceci fera économiser de l’énergie. Les aliments décongelant à l’extérieur de l’appareil entraîneront une perte d’énergie.

Les bords du réfrigérateur/congélateur en contact avec le joint de la porte sont chauds.

Les boissons ou autres liquides doivent être couverts lorsqu’ils sont dans l’appareil. S’ils restent découverts, l’humidité à l’intérieur de l’appareil augmentera, et l’appareil consommera plus d’énergie. Garder les boissons et autres liquides couverts aide à préserver le goût et les saveurs.

En particulier en été (lorsqu’il fait chaud), les surfaces en contact avec le joint de la porte peuvent devenir plus chaudes pendant le fonctionnement du compresseur. C’est normal.

Évitez de garder les portes ouvertes pendant de longues durées et d’ouvrir les portes trop souvent car l’air chaud entrera dans l’appareil et entraînera trop souvent l’activation du compresseur.

Gardez les couvercles des bacs de différentes températures (comme le bac à légumes et le refroidisseur d’eau) fermés.

Le joint de la porte doit être propre et pliable. Remplacez les joints si usés.

Vérifiez si : • Des aliments ou des emballages empêchent la porte de se fermer • Les compartiments de la porte, les rayons et les bacs sont placés correctement • Les joints de la porte sont coupés ou déchirés • Votre réfrigérateur est à niveau.

En cas de panne de courant, ou si l’appareil est débranché et rebranché, le gaz dans le système de refroidissement de votre appareil sera déstabilisé, entraînant l’ouverture de l’élément thermique protecteur du compresseur. Votre appareil commencera à fonctionner normalement au bout de 5 minutes. Si l’appareil n’est pas utilisé pendant une longue durée (comme pendant les vacances), débranchez le connecteur. Dégivrez et nettoyez l’appareil, en laissant la porte ouverte pour éviter la formation de moisissures et d’odeurs. Si le problème persiste après que vous ayez suivi toutes les instructions ci-dessus, veuillez consulter le Centre de réparation autorisé local. Cet appareil est conçu pour l’usage domestique et pour les fins énoncées uniquement. Il n’est pas destiné à l’usage commercial ou commun. Si le consommateur utilise l’appareil de manière non conforme à ces instructions, nous soulignons que le fabricant et le revendeur ne seront pas responsables des réparations ou défaillances pendant la période de la garantie.

Français Alarme réparation

Si un voyant d’alarme s’allume, veuillez contacter un centre de réparation autorisé.

Appuyez sur le bouton « s.saver » pour couper le son de l’alarme lorsqu’il y a une alarme et un point d’exclamation sur l’écran. Le point d’exclamation continuera à s’afficher sur l’écran électronique jusqu’à ce que l’erreur soit rectifiée.

Avertissements de réglage de la température • Nous vous déconseillons d’utiliser votre réfrigérateur dans des environnements inférieurs à 16°C en termes d’efficacité. • Ne démarrez aucun autre réglage lorsque vous êtes déjà un train d’en faire un. • Les réglages de température devraient être faits en fonction de la fréquence d’ouverture de la porte, la quantité d’aliments à l’intérieur du réfrigérateur et la température ambiante de la pièce où le réfrigérateur est placé. • Pour permettre à votre réfrigérateur d’atteindre sa température de fonctionnement après le branchement aux prises, n’ouvrez pas les portes fréquemment ou ne placez de grandes quantités d’aliments dans le réfrigérateur. Veuillez noter que en fonction de la température ambiante, cela peut prendre 24 heures pour que votre réfrigérateur atteigne la température de fonctionnement. • Une fonction de retardement de 5 minutes est appliquée pour ne pas endommager le compresseur de votre réfrigérateur lors du branchement ou débranchement des prises ou en cas de coupure de courant. Votre réfrigérateur commencera à fonctionner normalement au bout de 5 minutes. • Votre appareil a été conçu pour fonctionner à des intervalles de température ambiante (T/SN = 16°C - 43°C) énoncés dans les normes. Nous vous déconseillons d’utiliser votre appareil en-dehors des limites de température énoncées en termes d’efficacité du refroidissement. REMARQUE : Si la température ambiante est supérieure à 42°C, la température du compartiment ne peut pas être réglées sur -23°C ou -24°C. Elle peut uniquement être réglée sur -16°C, -17°C, -18°C, -19°C, -20°C -21°C ou -22 °C.

Avertissements installation Avant d’utiliser le congélateur de votre réfrigérateur pour la première fois, veuillez faire attention aux points suivants : • Le congélateur de votre réfrigérateur peut sentir une odeur particulière lorsqu’il est utilisé pour la première fois. C’est normal et l’odeur se dissipera lorsque le congélateur de votre réfrigérateur commencera à refroidir. • Avant de brancher le congélateur de votre réfrigérateur, veillez à ce que les informations sur la plaque d’identification (tension et charge branchée) correspondent à celles de l’alimentation électrique principale. En cas de doute, consultez un électricien qualifié. • Nous n’assumons aucune responsabilité quant à tout dommage causé par une utilisation non reliée à la terre. • Placez votre réfrigérateur congélateur à l’abri des rayons du soleil. • Votre réfrigérateur congélateur ne doit jamais être utilisé à l’extérieur ou exposé à la pluie. • Votre appareil doit être à au moins 50 cm de cuisinières, fours à gaz et chaudières, et à au moins 5 cm des fours électriques. • Si votre réfrigérateur congélateur est placé près d’un congélateur, il doit y avoir au moins 2 cm entre eux afin d’éviter la formation d’humidité dur la surface externe. • Ne couvrez pas le corps ou le haut du réfrigérateur congélateur de dentelle. Ceci affectera la performance de votre réfrigérateur congélateur. • Ne placez rien sur votre appareil. • Ne placez pas d’objets lourds sur l’appareil. • Nettoyez bien l’appareil avant l’utilisation (voir Nettoyage et Maintenance). • Ce produit est uniquement conçu pour l’usage dans une cuisine. • Avant d’utiliser votre réfrigérateur congélateur, essuyez toutes les pièces avec une solution d’eau chaude et une cuillère à café de bicarbonate de sodium. Puis rincez à l’eau claire et séchez. Replacez toutes les pièces dans le réfrigérateur congélateur après nettoyage. • Utilisez les pattes avant réglables pour veiller à ce que votre appareil soit à niveau et stable. Vous pouvez régler les pattes en les tournant dans n’importe quelle direction. Ceci doit être fait avant de placer des aliments dans l’appareil.

Positionnement de votre appareil

Le réfrigérateur doit être porté par au moins 4 personnes.

L’emballage d’origine et la mousse doivent être conservés pour un nouveau transport (facultatif ). Attachez votre réfrigérateur avec un emballage, des sangles ou des cordes solides et suivez les instructions relatives au transport indiquées sur l’emballage. Retirez toutes les parties amovibles (rayons, accessoires, bacs à légumes, etc.) ou bloquez-les dans le réfrigérateur contre les chocs en utilisant des sangles pendant le repositionnement et le transport. Un détecteur de température ambiante, un tableau de bord et des caches de charnière sont disponibles sur votre réfrigérateur. Pendant le nettoyage, veillez à qu’aucun liquide ne pénètre dans cette zone. Choisir le bon emplacement

• Pour assurer une ventilation adéquate, un espace d’au moins 150 mm est nécessaire en haut de votre appareil. La distance entre l’appareil et le mur de derrière doit être d’au moins 75 mm (Schéma 8.1). Toutes les unités placées au-dessus de l’appareil doivent être éloignées de 150 mm pour assurer une ventilation suffisante. • Installez deux guides d’écartement en plastique pour empêcher le condensateur de toucher le mur. Voir (Schéma 8.2). • Si vous placez le réfrigérateur dans un angle, un espace suffisant doit être assuré pour ouvrir les portes et sortir les rayons (Schéma 8.3).

Évitez d’exposer l’appareil aux rayons du soleil directs et à des sources de chaleur (comme des radiateurs, des chaudières ou des cuisinières).

Si cet appareil est placé dans un environnement froid (comme un abri de jardin, une terrasse ou un garage) cela affectera ses performances. Les performances de l’appareil pourront ne pas être cohérentes et ceci pourra endommager les aliments. Une température ambiante cohérente de 16 °C ou plus est recommandée.

Raccordement d'alimentation électrique

Pendant l’utilisation • Ne branchez pas votre réfrigérateur congélateur au réseau électrique en utilisant une rallonge.

Branchez l’appareil à l’alimentation électrique (220-240 V ~ 50 Hz) avec le connecteur et le câble, qui sont installés.

• N’utilisez pas de connecteurs endommagés, déchirés ou usés.

Les branchements au secteur doivent être conformes aux réglementations locales.

• Ne tirez, ne pliez ou n’endommagez pas le cordon.

NE PAS utiliser d’adaptateur de fiche.

• Cet appareil a été conçu pour être utilisé par des adultes. Ne laissez pas d’enfants jouer avec l’appareil ou se suspendre à la porte.

L’appareil doit être branché à une prise mise à la terre.

• Ne touchez jamais le câble électrique/connecteur avec les mains humides. Ceci peut entraîner un court-circuit ou un choc électrique.

Veillez toujours à ce que le connecteur soit accessible après le positionnement de l’appareil.

Si le câble électrique est endommagé ou usé, arrêtez le réfrigérateur et consultez un agent autorisé pour le remplacement.

• Ne placez pas de bouteilles en verre ou de canettes dans le bac à glaçons car elles éclateront lorsque leur contenu gèlera.

• Cet appareil est alimenté avec un connecteur électrique Type F (également appelé connecteur Schuko) CEE 7/7.

• Ne placez pas de matériau explosif ou inflammable dans votre réfrigérateur. Placez les boissons ayant une forte teneur en alcool à la verticale dans le compartiment du réfrigérateur et veillez à ce qu’elles soient bien fermées.

• Les connecteurs de type F sont calibrés à 16 A à 230 V c.a. • Si le connecteur secteur installé n’est pas adapté à la prise de votre maison ou est retiré pour une autre raison, veuillez contacter un électricien approuvé.

• Lorsque vous retirez de la glace du bac à glaçons, ne la touchez pas. La glace peut causer des brûlures et/ou des coupures.

Tout autre connecteur installé doit avoir une borne de mise à la terre adaptée.

• Ne touchez pas d’articles gelés avec les mains humides. Ne mangez pas de crème glacée ou des glaçons immédiatement après leur retrait du bac à glaçons. • Ne recongelez pas des aliments décongelés. Ceci pourrait entraîner des problèmes de santé comme un empoisonnement alimentaire. Réfrigérateurs anciens ou hors service • Si votre ancien réfrigérateur ou congélateur a un verrou, cassez ou retirez le verrou avant de le jeter, car des enfants pourraient se retrouver coincés à l’intérieur et un accident pourrait survenir. • Les anciens réfrigérateurs et congélateurs contiennent un matériau isolant et un réfrigérant avec du CFC. Par conséquent, veillez à ne pas polluer l’environnement lorsque vous jetez vos anciens réfrigérateurs.

10. Données techniques

DocNo.600-0008 - Données techniques - DxD 910

INSTALLATEUR :Veuillez confier ces instructions à l’utilisateur. EMPLACEMENT DU BADGE DE DONNÉES : Côté gauche du compartiment du réfrigérateur.

PAYS DE DESTINATION : FR, DE, NL Dimensions Profondeur Depth with avec openporte door ouverte 1146 1146

817.2 poignées 817.2avec Depth including handles

FDXD18SS/C FDXD18BL/C Identification du modèle

FDXD18IV/C FDXD18DI/C Catégorie de produit

7 (Réfrigérateur - Congélateur)

Consommation d’énergie annuelle*

Volume brut du réfrigérateur

Volume net du réfrigérateur

Volume net du compartiment du bac à légumes

Volume brut du congélateur

Volume net du congélateur

Système de réfrigération

NO FROST Temps de montée de la température (-18°C/-9°C)

Capacité de congélation

Catégorie climatique **

Consommation énergétique de 473 kWh par an, calculée sur la base des résultats obtenus pendant 24 heures dans des conditions de test normalisées. La consommation énergétique réelle dépend des conditions dans lesquelles l’équipement est utilisé ainsi que de son emplacement. Cet appareil est conçu pour être utilisé à une température ambiante comprise entre 16°C - 43°C.

11. Garantie/Service après vente Si une consultation ou une assistance technique est nécessaire, veuillez remettre au réparateur local autorisé la facture et le code/numéro de série du produit. Veuillez vous référer aux Données techniques pour localiser le numéro du produit/de série. La maintenance gratuite de l’appareil pendant 2 ans a démarré à la date d’achat du produit. Tout dommage esthétique à l’appareil doit être signalé dans les 30 jours après la livraison. Pour la garantie sur les marchés étrangers, les clients doivent contacter le revendeur auquel ils ont acheté le produit.
