| Type de produit | Réfrigérateur combiné |
| Caractéristiques techniques principales | Réfrigérateur avec congélateur en bas, technologie No Frost |
| Alimentation électrique | 220-240 V, 50 Hz |
| Dimensions approximatives | Hauteur : 185 cm, Largeur : 60 cm, Profondeur : 65 cm |
| Poids | 75 kg |
| Capacité totale | 350 litres |
| Classe énergétique | A++ |
| Fonctions principales | Contrôle de la température, éclairage LED, tiroirs à légumes |
| Entretien et nettoyage | Nettoyage régulier des surfaces, dégivrage automatique |
| Pièces détachées et réparabilité | Disponibilité des pièces détachées sur demande |
| Sécurité | Système de verrouillage de porte, conformité aux normes de sécurité |
| Compatibilités | Compatible avec les accessoires de réfrigération standard |
| Garantie | 2 ans |
Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice ARN 3420 - ARTHUR MARTIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ARN 3420 de la marque ARTHUR MARTIN.
Pour une vie plus facile.
Après avoir pratiqué les trous, fixer la glissière avec les vis fournies.
Fixer par encliquetage le couvercle (Hc) sur la glissière (Ha).

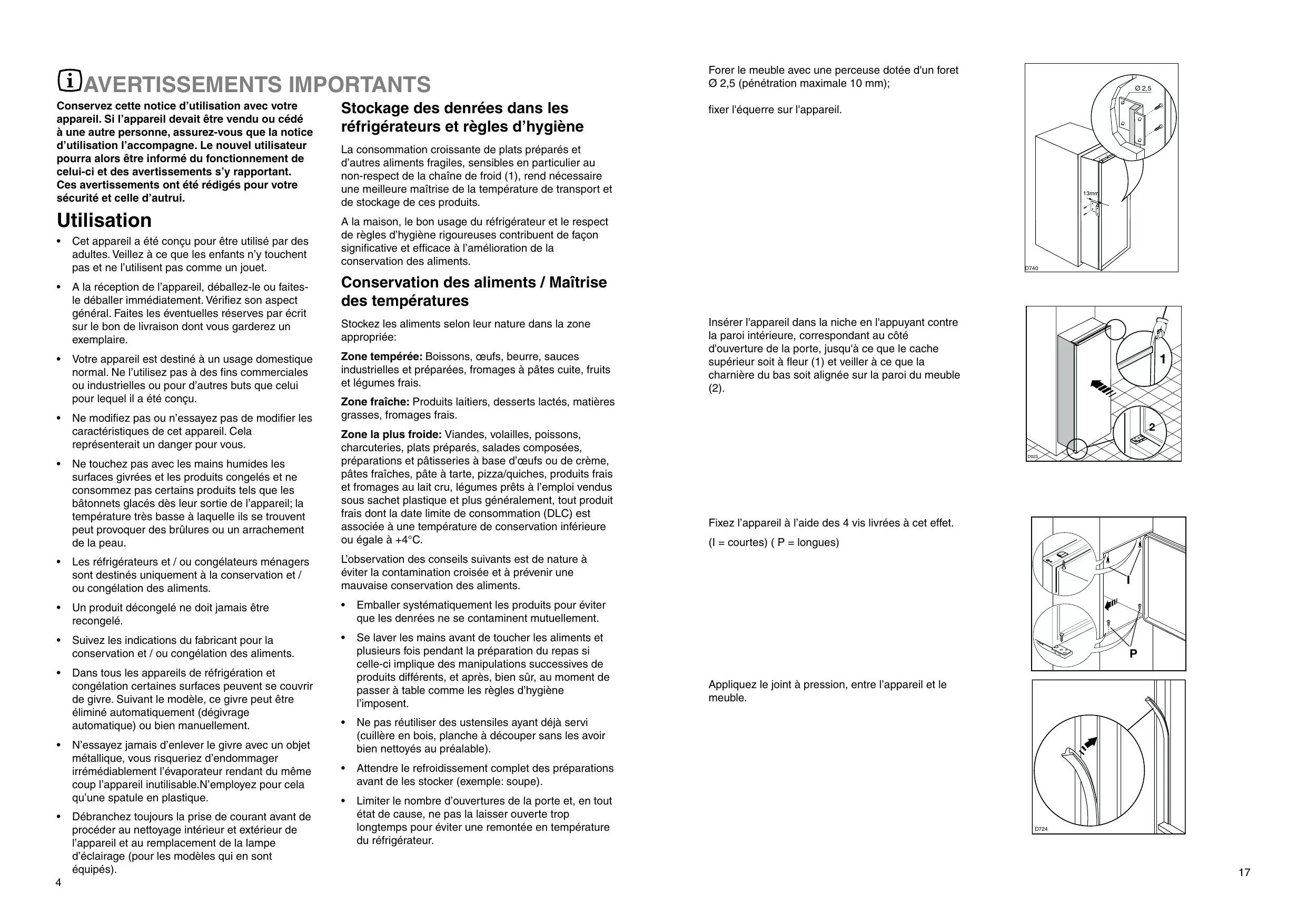

Stockage des denrées dans les réfrigérateurs et règles d’hygiène
Votre appareil est destiné à un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu. Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
Zone tempérée: Boissons, œufs, beurre, sauces industrielles et préparées, fromages à pâtes cuite, fruits et légumes frais.
éviter la contamination croisée et à prévenir une mauvaise conservation des aliments.
Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l’appareil et au remplacement de la lampe d’éclairage (pour les modèles qui en sont équipés).
II convient de vérifier régulièrement que la température, notamment celle de la zone la plus froide, est correcte et le cas échéant, d’ajuster le thermostat en conséquence comme indiqué (page « UTILISATION »). L’appareil est livré avec l’ouverture à droite.
1. Dévissez le pivot supérieur et enlevez l’entretoise
4. Remontez la porte, revissez le pivot supérieur et l’entretoise sur le côté opposé.
être remplacé que par un professionnel qualifié.
(renseignez-vous auprès des services de votre commune) pour qu’ils pulssent être récupérés et recyclés. • Le système frigorifique et l’isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l’environnement. • Les C.F.C. sont remplacés par des hydrocarbures. • Le circuit réfrigérant de cet appareil contient de l’isobutane (R 600 A): les interventions doivent être effectuées exclusivement par des personnes qualifiées ayant reçues une formation spécifique pour le R 600 A. Ce gaz est néanmoins inflammable: 1. Ne faites pas fonctionner d’appareils électriques (par exemple: sorbetières électriques, mélangeurs ou de sèche cheveux pour accélérer le dégivrage,...) à l’intérieur de votre appareil. 2. Pendant le transport et l’installation de votre appareil, assurez-vous qu’aucune partie du circuit n’est endommagée. Si tel est le cas: • Evitez les flammes vives (briquet) et tout autre allumage (étincelles). • Aérez la pièce où se trouve l’appareil. • Si vous vous débarrassez de votre appareil, veillez à ne pas détériorer les circuits. • Cet appareil est muni de fermetures magnétiques. S’il remplace un appareil équipé d’une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser, ceci afin d’éviter aux enfants de s’enfermer dans l’appareil et de mettre ainsi leur vie en danger. Veillez également à couper le câble d’alimentation électrique au ras de l’appareil. En cas d’anomalie de fonctionnement, reportezvous à la rubrique “EN CAS D’ANOMALIE DE FONCTIONNEMENT”. Si malgré toutes les vérifications, une intervention s’avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l’achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l’adresse d’un Service Après-Vente. En cas d’intervention sur votre appareil, exigez du service après-vente Ies pièces de rechange certifiées Constructeur
Attendez 2 heures avant de brancher votre appareil et de procéder au réglage du thermostat.
Hauteur mm Si en fonction, indique que la fonction shopping est active Si en fonction, indique que la fonction ASP est active
Dès que l'appareil est allumé, le bandeau de commande affiche les indications suivantes : • Le symbole (2) sera positif pour indiquer que la température est positive.
Pour les enlever, procédez de la façon suivante : déplacez les arrêts dans le sens de la flèche, soulevez à l’arrière la clayette et poussez-la vers l’avant jusqu’à elle se dégage. Retirez les arrêts.
N’hésitez pas à le contacter.
Consommateurs qui vous communiquera alors l’adresse d’un Service Après-Vente.
En appelant un Service Après Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l’appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.
Les repères «min» et «max» étant des repères extrêmes, nous vous conseillons lors de la mise en service d’effectuer un premier réglage sur une position médiane en tenant compte des remarques ci-dessous; ensuite, seule votre expérience vous permettra de déterminer la position convenant le mieux. Remarques : La température à l’intérieur du compartiment est fonction de plusieurs facteurs, tels que la température ambiante, la quantité de denrées stockées, la fréquence d’ouverture de la porte, etc. Indicateur de température (compartiment réfrigérateur) : Pour vous aider au bon réglage de votre appareil nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide. Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que dans l’indicateur de température “OK” apparaisse. Si “OK” n’apparaît pas, la température moyenne de la zone est trop élevée. Réglez le thermostat correspondant au compartiment réfrigérateur sur une position supérieure.
15.100 et aux prescriptions de l'E.D.F.
Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant. L’appareil ne doit pas être raccordé à l’aide d’un prolongateur ou d’une prise multiple. Vérifiez que la prise de terre est conforme aux règlements en vigueur. Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.
A chaque modification du thermostat, attendez la stabilisation de la température à l’intérieur de l’appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifiez la position du thermostat que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification. NOTA : Après chargement de l’appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte il est normal que l’inscription “OK” n’apparaisse pas dans l’indicateur de température; attendez au moins 12h avant de réajuster le thermostat. Si l’évaporateur du compartiment réfrigérateur (paroi du fond de l’appareil) se couvre anormalement de givre (appareil trop chargé, température ambiante élevée, thermostat sur une position élevée, ouvertures fréquentes de la porte), ramenez progressivement la manette du thermostat sur une position inférieure, jusqu’à obtenir de nouveau des périodes d’arrêt du compresseur. En effet, le dégivrage automatique de compartiment réfrigérateur ne s’effectue que si le compresseur s’arrête par intermittence.
La clayette située au dessus de celle du bac à légumes définit le haut de la zone la plus froide, cette clayette étant amovible, veillez à ce qu'elle soit toujours au même niveau que la limite de zone décrite sur l'autocollant, afin de garantir les températures dans cette zone.
Chaque type d’aliment a une température de conservation idéale et donc un emplacement précis à respecter. En réglant correctement votre réfrigérateur, vous obtiendrez des zones correspondant à chaque type d’aliment (voir chapitre “AVERTISSEMENTS IMPORTANTS”).
Pour activer la fonction Shopping, appuyez sur la
Pour arrêter l’alarme, appuyez sur la touche “Arrêt Alarme” (C). Lorsque la porte est fermée, le signal sonore s’éteint.
Cette fonction se désactive automatiquement au bout de 6 heures et le symbole corrispondant disparaît. Il est également possible de désactiver à tout moment Cette fonction manuellement. Pour cela, appuyez sur la touche C jusqu'à ce que desparaisse le symbole
Tic Tic Bruit dû à la mise en place du meuble
à éliminer La mise à niveau de l’appareil n’est pas correcte: Agissez sur les pieds L’appareil est accolé à d’autres meubles: Espacez les meubles.
Blubb Vous obtiendrez une meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le mieux à leur nature. La zone la plus froide se situe au niveau de la clayette inférieure en verre. Bien que votre appareil soit équipé du dispositif “A.S.P.”, nous vous conseillons de disposer les aliments comme indiqué dans le tableau ci-dessous. Veillez à ne pas placer d’aliments devant le dispositif ce qui aurait pour effet de diminuer le brassage de l’air.
Les fromages fermentés ne seront mis au réfrigérateur que si l’on désire arrêter leur maturation. Ils devront alors être soigneusement enveloppés. 8
L’appareil ne fait pas suffisamment de froid dans le compartiment réfrigérateur
Si aucun de ces défauts n’est observé, il convient de consulter très rapidement le service après vente de votre magasin-vendeur afin d’éviter toute altération des aliments. Donnez-lui la référence complète de votre appareil: ces renseignements figurent sur la plaque signalétique située à l’intérieur de l’appareil, en bas, sur le côté gauche.
L’ A.S.P. est spécialement approprié lorsque vous avez introduit une grande quantité d’aliments dans le compartiment réfrigérateur et par temps chaud (Température ambiante supérieure à 28° C). Pour actionner le brassage de l’air, appuyez sur la touche de fonction (C) jusqu’à ce que apparaisse ,: le voyant vert ( fig. 1) s’allume indiquant que la fonction ASP est active. Veillez à ne pas placer d’aliments devant ce dispositif, ce qui aurait pour effet de diminuer le brassage de l’air. Quand l’A.S.P. est en fonction, le refroidissement des denrées est plus rapide, il convient donc de veiller au bon réglage du thermostat (voir paragraphe “Le Thermostat”). Nous vous recommandons de positionner le thermostat sur une position médiane lors de la mise en marche de l’ A.S.P. afin d’éviter des températures trop basses à l’intérieur du compartiment réfrigérateur. Il est possible de désactiver la fonction à tout moment en appuyant sur la touche de fonction C (voir le paragraphe “Activation des fonctions”).
Le dégivrage du compartiment réfrigérateur s’effectue AUTOMATIQUEMENT à chaque arrêt du compresseur. L’eau de dégivrage est évacuée dans un bac situé à l’arrière de l’appareil où elle s’évapore. Cette opération ne nécessite aucune intervention de votre part.
N’utilisez jamais de produits abrasifs ou caustiques, ni d’éponges avec grattoir pour procéder au nettoyage intérieur et extérieur de votre appareil.
Il est recommandé de nettoyer le compartiment réfrigérateur très régulièrement. • Retirez tous les accessoires du compartiment (clayettes, balconnets, bac(s) à légumes, etc...). Lavez-les à l’eau tiède additionnée d’un détergent doux et inodore (produit utilisé pour la vaisselle par exemple); rincez à l’eau javellisée et séchez très soigneusement. • Lavez les parois intérieures du compartiment comme indiqué pour les accessoires. Soignez particulièrement les supports de clayettes et la gouttière d’évacuation de l’eau de dégivrage. Nettoyez l’orifice d’écoulement de l’eau de dégivrage du réfrigérateur avec le bâtonnet se trouvant dans l’orifice. • Lavez le joint de porte en caoutchouc sans omettre de nettoyer également sous le joint.
De temps en temps, dépoussiérez le condenseur (grille située à l’arrière de l’appareil), à l’aide d’un aspirateur ou d’une brosse.
Débranchez, videz, dégivrez et nettoyez l’appareil. Maintenez la porte entrouverte pendant toute la durée de non-utilisation. Si toutefois, vous n’avez pas la possibilité de débrancher et vider l’appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci.
Si la panne est de courte durée, il n’y a aucun risque d’altération pour les aliments. Abstenez-vous cependant d’ouvrir la porte.
