CBNEF5735 - Réfrigérateur congélateur combiné LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné avec congélateur
Capacité totale	500 litres
Dimensions approximatives	201 cm (hauteur) x 60 cm (largeur) x 65 cm (profondeur)
Poids	90 kg
Classe énergétique	A++
Alimentation électrique	220-240 V, 50 Hz
Consommation d'énergie annuelle	350 kWh
Fonctions principales	Froid ventilé, SuperFrost, SuperCool
Système de dégivrage	Dégivrage automatique pour le réfrigérateur
Entretien et nettoyage	Nettoyage intérieur avec un chiffon humide, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande
Niveau sonore	39 dB
Garantie	2 ans
Accessoires inclus	Étagères en verre, bac à légumes, porte-bouteilles
Couleur	Inox

FOIRE AUX QUESTIONS - CBNEF5735 LIEBHERR

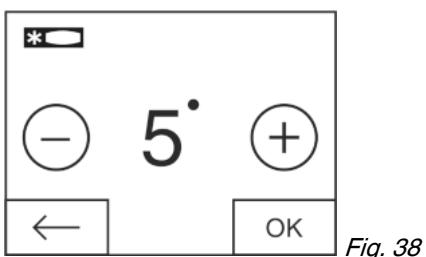

Comment régler la température du réfrigérateur Liebherr CBNEF5735 ?

Pour régler la température, appuyez sur le bouton 'Température' sur le panneau de contrôle et utilisez les flèches pour sélectionner la température souhaitée entre 0°C et 10°C.

Pourquoi mon réfrigérateur ne refroidit-il pas correctement ?

Vérifiez que la porte est bien fermée, que le réfrigérateur n'est pas surchargé et que le ventilateur n'est pas obstrué. Assurez-vous également que la température est réglée correctement.

Comment dégivrer le réfrigérateur Liebherr CBNEF5735 ?

Pour dégivrer, débranchez l'appareil, retirez tous les aliments et laissez la glace fondre naturellement. Ne jamais utiliser d'objets pointus pour enlever la glace.

Que faire si l'affichage du réfrigérateur clignote ?

Un affichage clignotant peut indiquer un problème de température. Vérifiez si la porte est bien fermée et si le ventilateur fonctionne. Si le problème persiste, contactez le service client.

Comment nettoyer l'intérieur du réfrigérateur Liebherr ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les nettoyants abrasifs et assurez-vous de sécher complètement avant de remettre les aliments.

Que faire si le réfrigérateur émet un bruit inhabituel ?

Un bruit peut être normal, mais si cela devient gênant, vérifiez que l'appareil est de niveau et que rien n'est bloqué dans le ventilateur. Si le bruit persiste, contactez un technicien.

Comment activer le mode éco du réfrigérateur ?

Pour activer le mode éco, appuyez sur le bouton 'Eco' sur le panneau de contrôle. Cela ajustera automatiquement la température pour une efficacité énergétique optimale.

Le réfrigérateur a une odeur désagréable, que faire ?

Vérifiez la date de péremption des aliments et nettoyez les étagères et les bacs. Vous pouvez également placer un récipient de bicarbonate de soude à l'intérieur pour absorber les odeurs.

Comment changer l'ampoule du réfrigérateur ?

Débranchez l'appareil, retirez le couvercle de l'ampoule en suivant les instructions du manuel, puis remplacez l'ampoule par une nouvelle de la même puissance avant de remettre le couvercle.

Quelle est la capacité de stockage du réfrigérateur Liebherr CBNEF5735 ?

La capacité de stockage du Liebherr CBNEF5735 est d'environ 400 litres, offrant un espace suffisant pour les aliments frais et congelés.

MODE D'EMPLOI CBNEF5735 LIEBHERR

1 Vue d'ensemble de l'appareil. 2

1.1 Aperçu de l'appareil et de l'équipement 2

1.2 Domaine d'application de I'appareil 3

1.3 Conformité 3

1.4 Données relatives au produit 3

1.5 Cotes d'installation 3

1.6 Economiser de I'energie 3

1.7 Example derangement 4

1.8 SmartDevice 4

2 Consignes de sécurité generales 4

3 Eléments de commande et d'affichage 5

3.1 Écran d'accueil 5

3.2 Structure de commande 5

3.3 Navigation 6

3.4 Symboles d'affichage 6

3.5 Options de l'appareil 6

4 Mise en service. 7

4.1 Transport de l'appareil 7

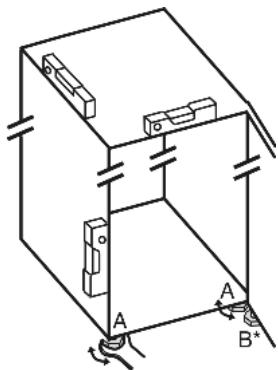

4.2 Mise en place de l'appareil 7

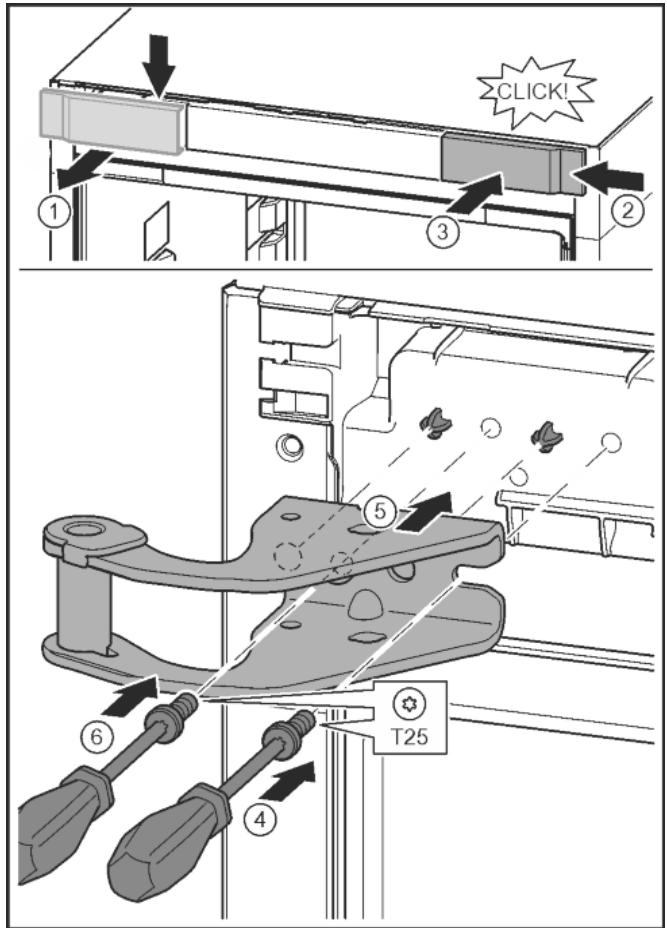

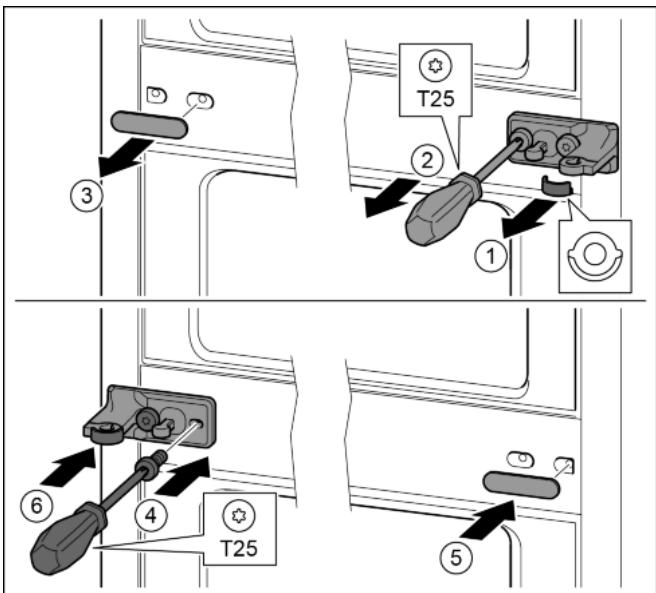

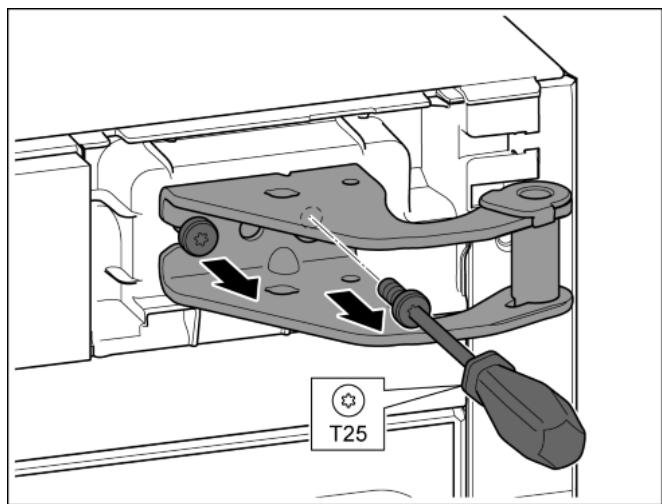

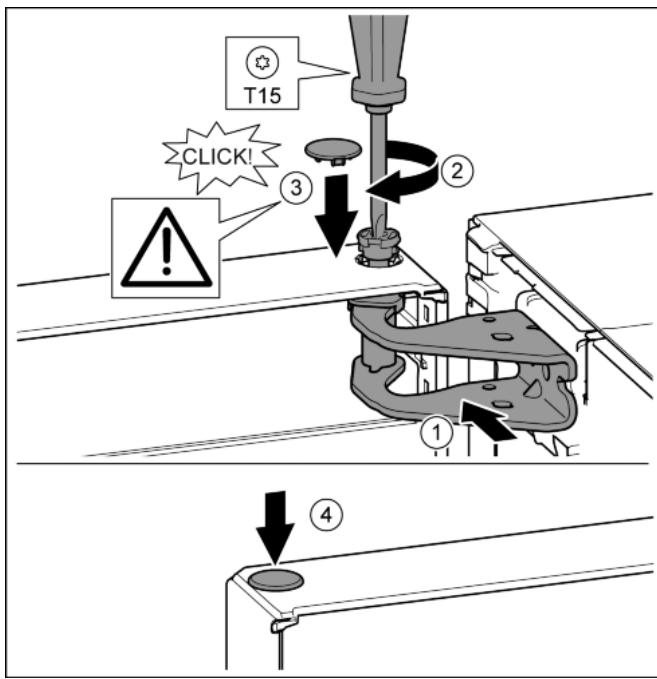

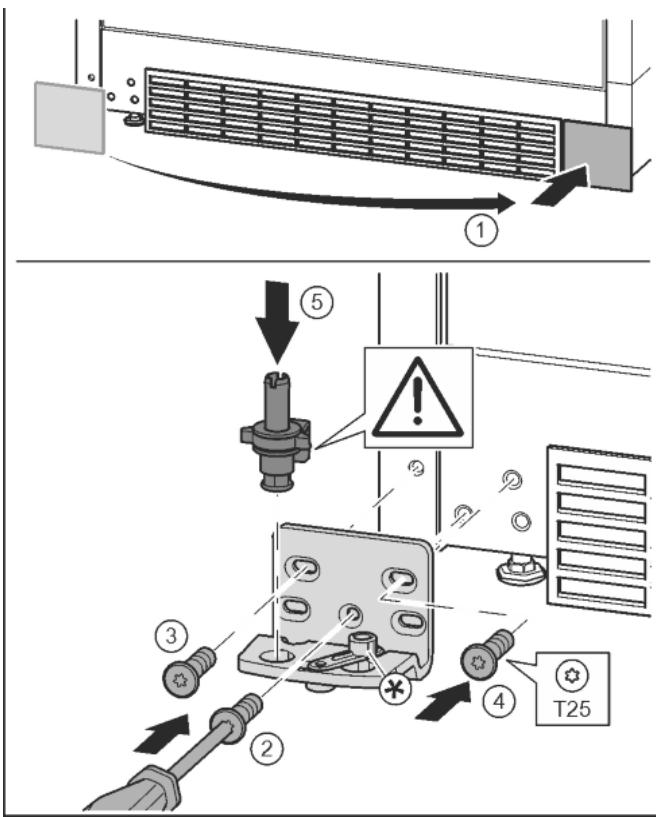

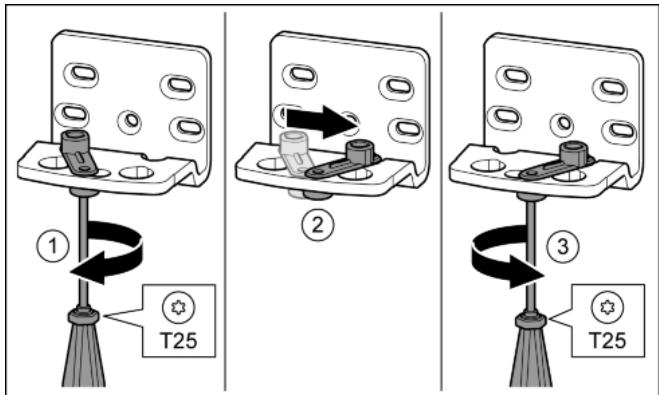

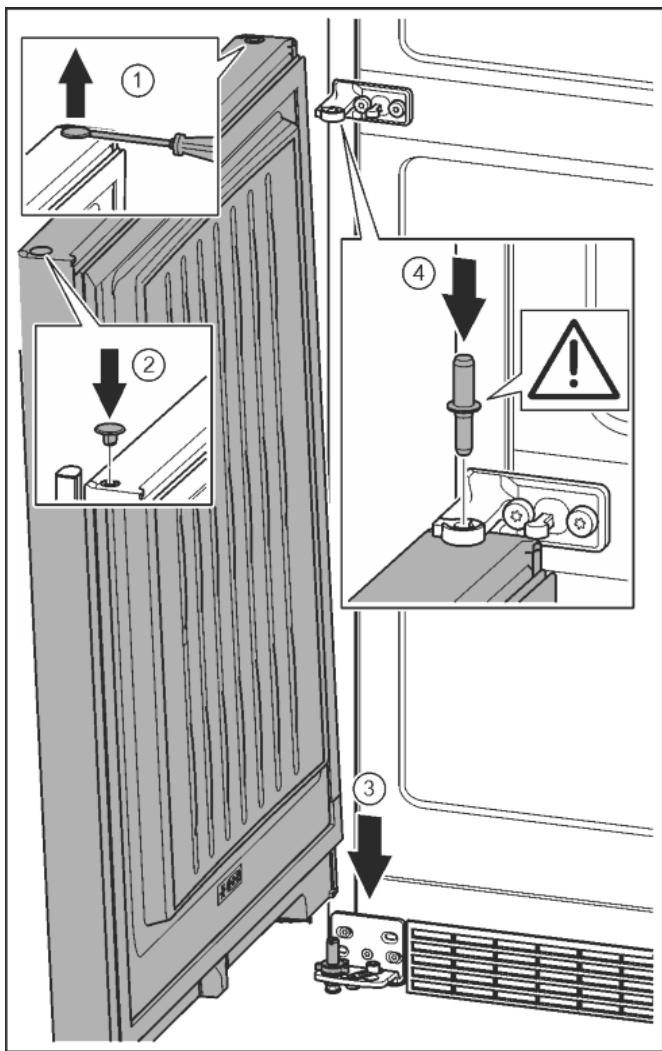

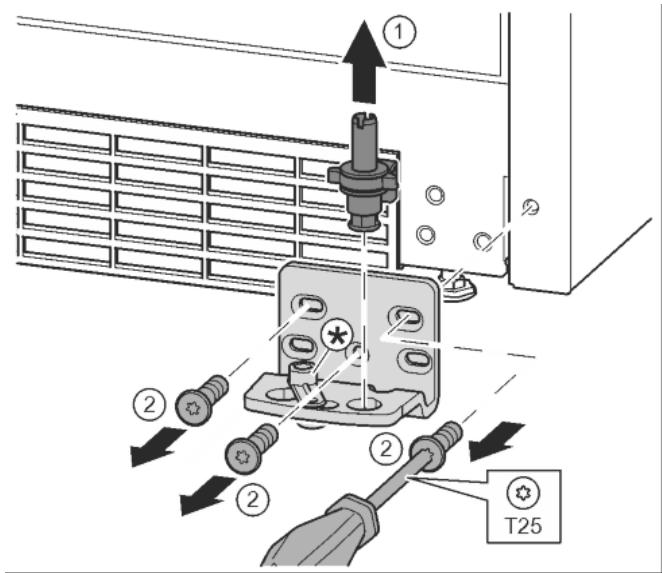

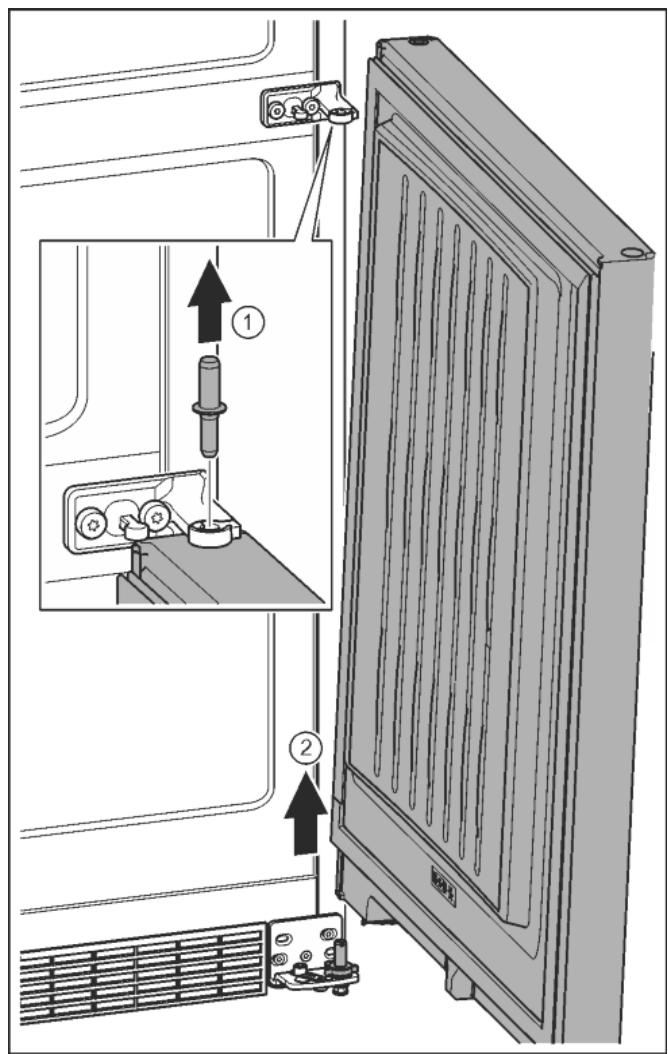

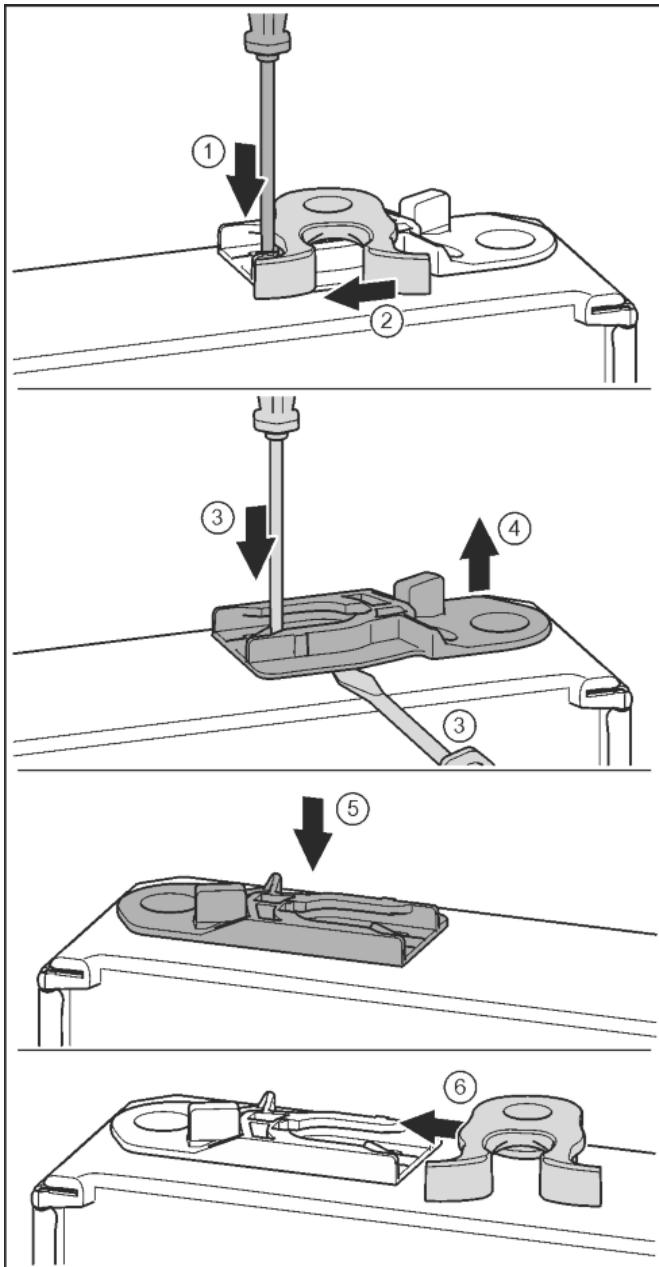

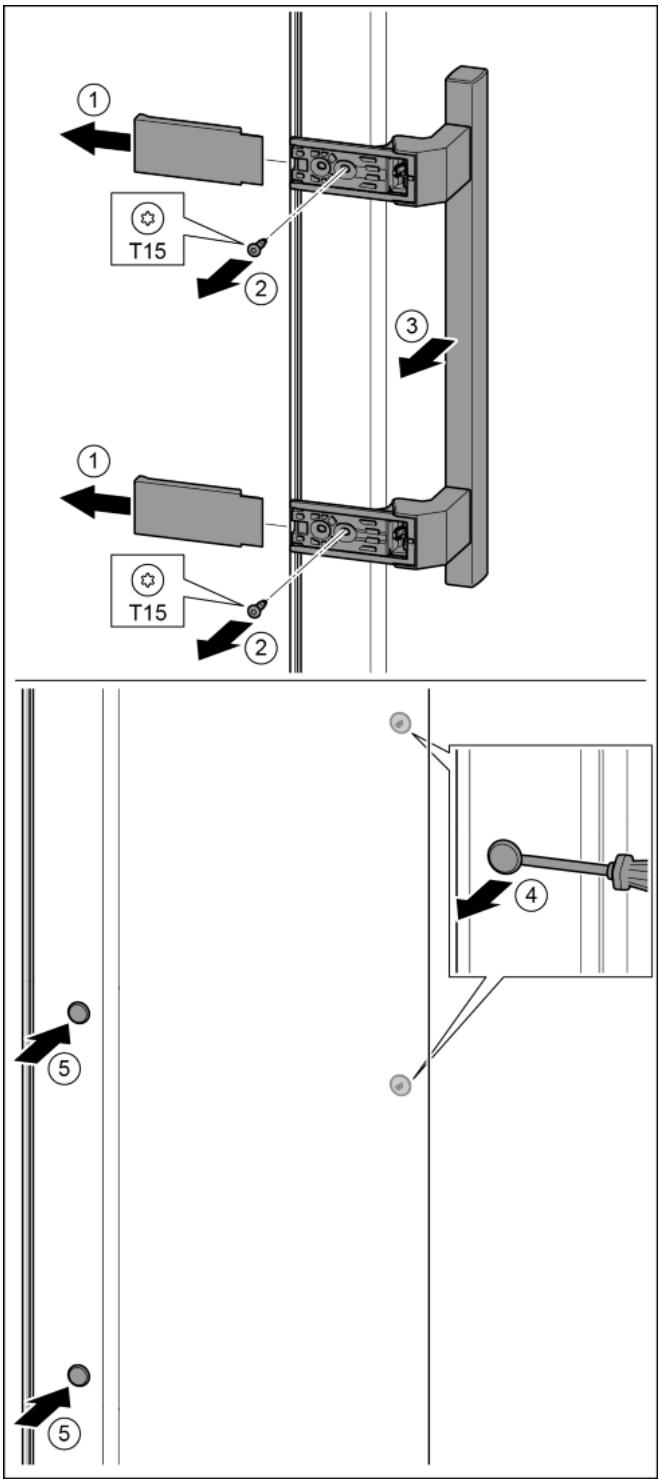

4.3 Inversion du sens d'ouverture de la porte 8

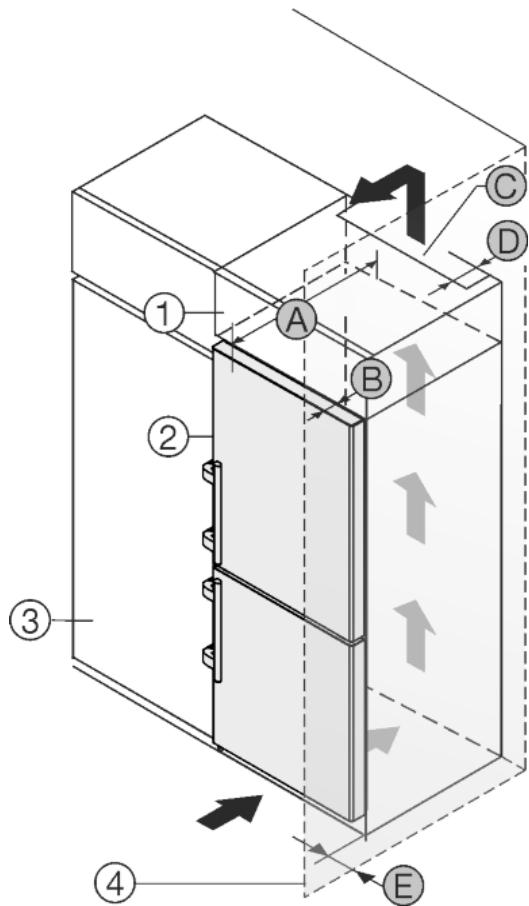

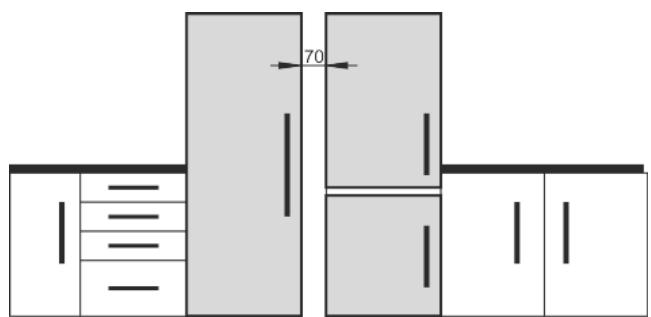

4.4 Insertion entre deux éléments de cuisine 13

4.5 Eliminer l'emballage 14

4.6 Brancher l'appareil 14

4.7 Enclencher l'appareil 14

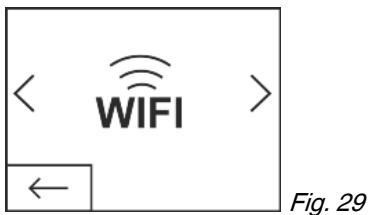

4.8 SmartDeviceBox 15

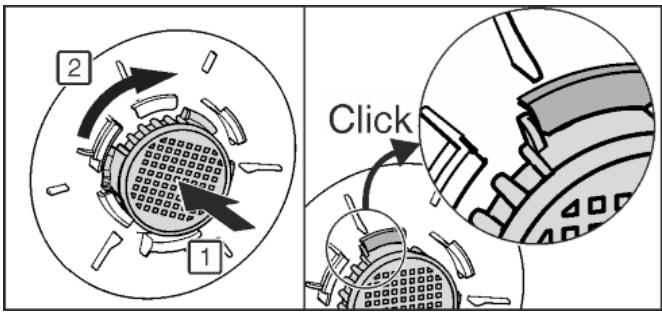

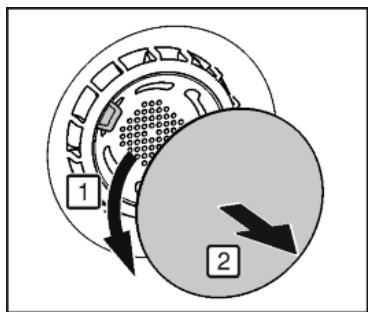

4.9 Installation du filtré FreshAir 16

4.10 Activation du timer et nettoyage de la grille d'eaération 16

5 Commande. 16

5.1 Modification de I'unité de température 16

5.2 Verrouillage enfants 16

5.3 Mode Sabbath 16

5.4 Refrigerateur 17

5.6 Compartment concélateur 21

6 Entretien 23

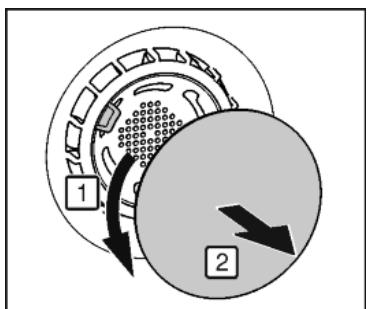

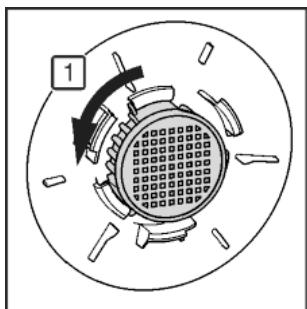

6.1 Remplacement du filtré FreshAir 23

6.2 Dégivrer avec le mode NoFrost 23

6.3 Nettoyage de la grille d'aération 23

6.4 Nettoyage de l'appareil 23

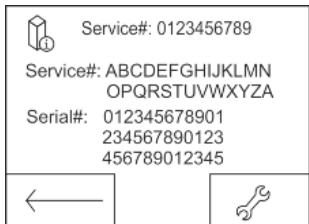

6.5 S.A.V. 24

7 Dysfonctionnements 25

8 Messages 26

9.1 Arrêt de l'appareil 27

9.2 Mise hors service 27

10 Eliminer l'appareil 27

Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoit nous nous réservons le droit de modifier la forme, l'équipment et la technique de nos apparèils. Nous vous remercions de votre compréhension.

Afin de découvert tous les avantages de votre nouvel apparéil, nous vous prions de dire attentivement ces instructions de montage.

Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles.Les paragraphe ne concernant que certains appareils sont indiqués par un astérisque (^*)

Les instructions de manipulation sont indiqués par un les résultats de manipulation par un .

1 Vue d'ensemble de l'appareil

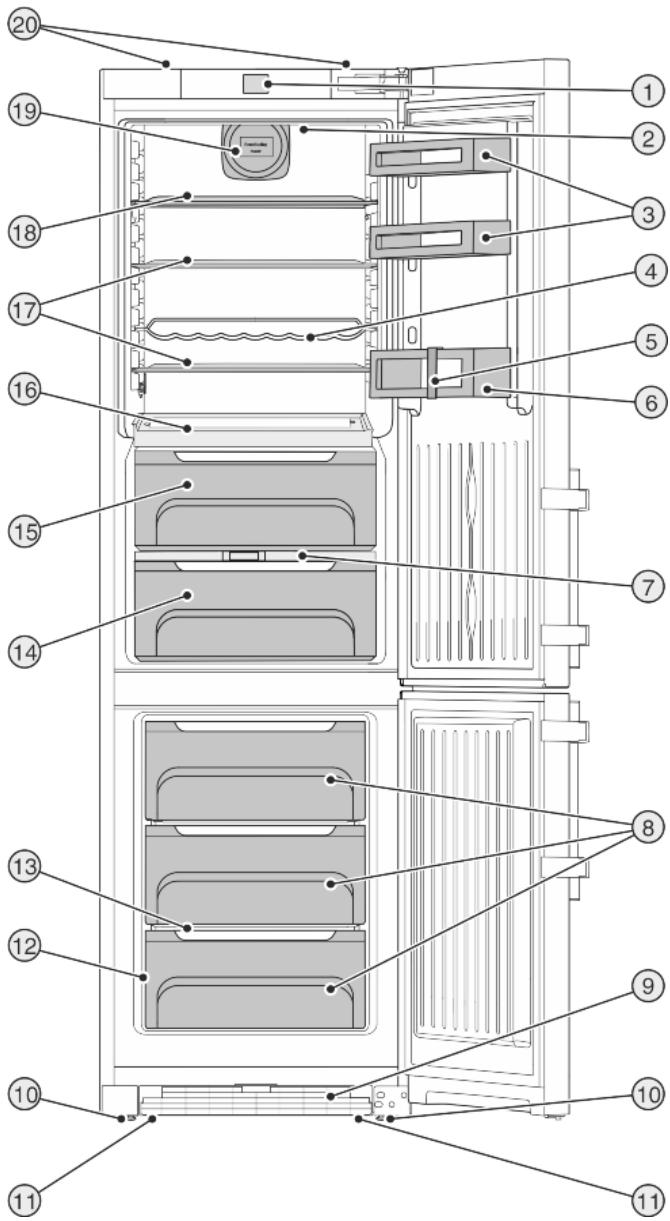

1.1 Aperçu de l'appareil et de l'équipe-ment

Représentation du modele d'appareil à titre d'exemple

Fig. 1

(1) Éléments de commande et de contrôle

(11) Poignées de levage pour le transport à l'avant, roulettes de transport à l'arrière

(2) Éclairage interieur à LED

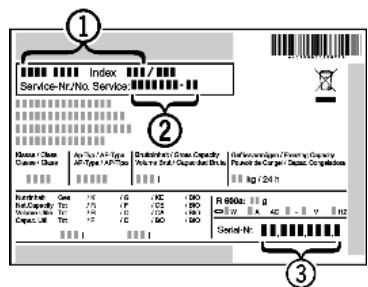

(12) Plaque signalétique

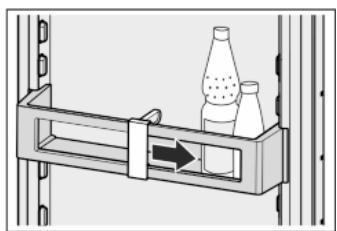

(4) Support de bouteilles*

(5) Porte-bouteilles

(6) Balconnet-bouteilles

(16) Balconnet bouteilles variable

(7) Couvercle du compartment Fruit & Vegetable

(17) Tablette de rangement

(8) Tiroir de congélation

(18) Tablette divisible*

(9)Grille d'airation

(19) Ventilateur avec logement pour filtré FeshAir

(10) Pieds réglibes

(20) Poignées de levage pour le transport à l'arrête

Remarque

A la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.

1.2 Domaine d'application de l'appareil

Utilisation conforme

L'appareil est adapté uniquement au refroidissement d'aliments dans un environnement domestique ou similaire. En font par ex. partie l'utilisation

• dans des cuisines domestiques, des cham-bres d'hôtes,
• par des clients dans des maisons de campagne, des hotels, des motels et autres structures d'accueil,
• dans la restauration et les services similaires dans le commerce de gros.

Toutes les autres utilisations sont interdites.

Utilisations incorrectes prévisibles

Les applications suivantes sont formellement interdites :

• Stockage et refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou autres matières ou produits similaires régis par la directive en matière de dispositifs Médicaux 2007/47/CE
• Utilisation dans des zones à risque d'explosion
• Utilisation sur des supports mobiles tels qu'enavires, trains ou avions
  Stockage d'animaux vivants

Une utilisation incorrecte de l'appareil peut cause la détérioration ou la pourriture de la marchandise stockée à l'intérieur.

Classes climatiques

L'appareil est conçu pour fonctionner à des températures ambantes limitées selon la classe climatique. La classe climatique correspondant à votre apparéil est idiquée sur la plaque signa-létique.

Remarque

Respecter les températures ambantes individues pour garantir un parfait fonctionnement.

Classe climatique	pour des températures ambantes de
SN	10 °C à 32 °C
N	16 °C à 32 °C
ST	16 °C à 38 °C
T	16 °C à 43 °C

1.3 Conformité

L'étanchéité du circuit réfrigerant est contrôle. L'appareil est conforme aux règlements de sécurité et directives en vigueur 2014/35/EU, 2014/30/EU, 2009/125/CE, 2011/65/EU et 2010/30/EU.

Le compartment BioFresh est conforme aux exigences pour compartmentement de stockage à froid, conformément à la norme DIN EN 62552.

1.4 Données relatives au produit

Les données de l'appareil sont jointes à l'appareil conformément à la disposition (UE) 2017/1369. La fiche de données complète est disponible sur le site Liebherr dans l'espace de téléchargement.

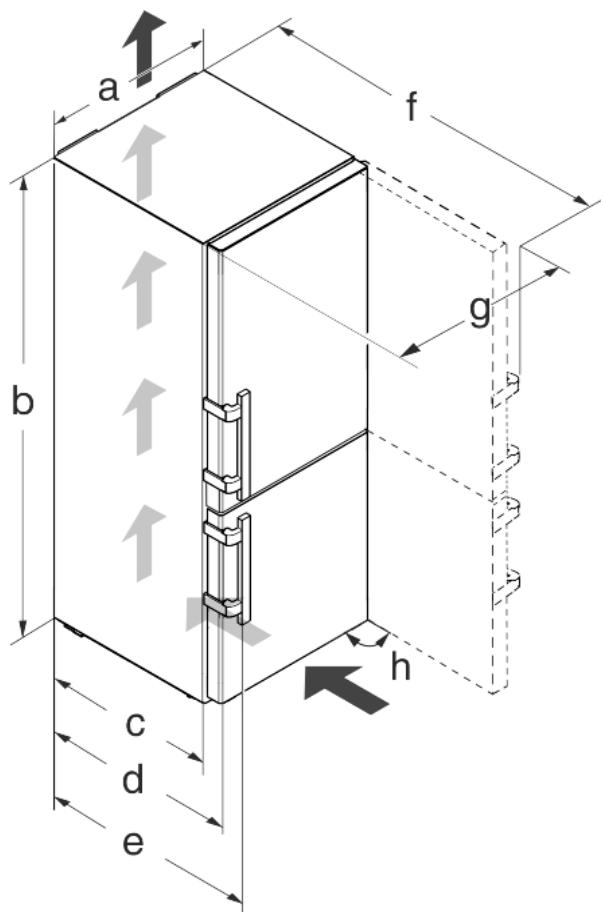

1.5 Cotes d'installation

Fig. 2

Modèle	a [mm]	b [mm]	c [mm]	d [mm]	e [mm]	f [mm]	g [mm]	h [°]
CBN(e f) 57..	700	2010	600×	665×	709×	1323×	740	90
CBN(e f/bs) 48..	600					1223×	640

^X Lors de l'utilisation de supports d'espacement muraux, la cote augmente de 15 mm (voir 4.2).

1.6 Économiser de l'énergie

• Toujours garantir une bonne aération et ventilation. Ne pas couvir les ouvertures ou les grilles d'aération.

• Toujours laisser dégagées les fentes d'aération du ventilateur.

• Ne pas exposer l'appareil au rayons directs du soleil, à côté d'une cusinière, d'un appareil de chauffage ou similaire.

• La consommation énergétique dépend des conditions d'installations, ex. de la température ambiente (voir 1.2). Elle peut toute fois changer en cas d'écart de la température ambiente par rapport à la température normale de 25^ .
• Ouvrir l'appareil le plus brievement possible.
• Plus le réglage de la température est bas, plus la consommation d'énergie augmente.
• Rangez les alimentes en les triant (voir 1).
• Emballez et couvrez correctement tous les aliments pour les conserver. Vous évitezrez ainsi la formation de givre.
  Sortir les alimentés pendant le temps strictement nécessaire pour qu'ils ne se rechauffent pas.
• Laissez refroidir les plats chauds à température ambiente avant de les ranger.
• Décongeler les produits congelés dans le réfrigérateur.
• En cas d'absence prolongée pendant les vacances, vider le compartmenté réfrigération et l'éteindre.

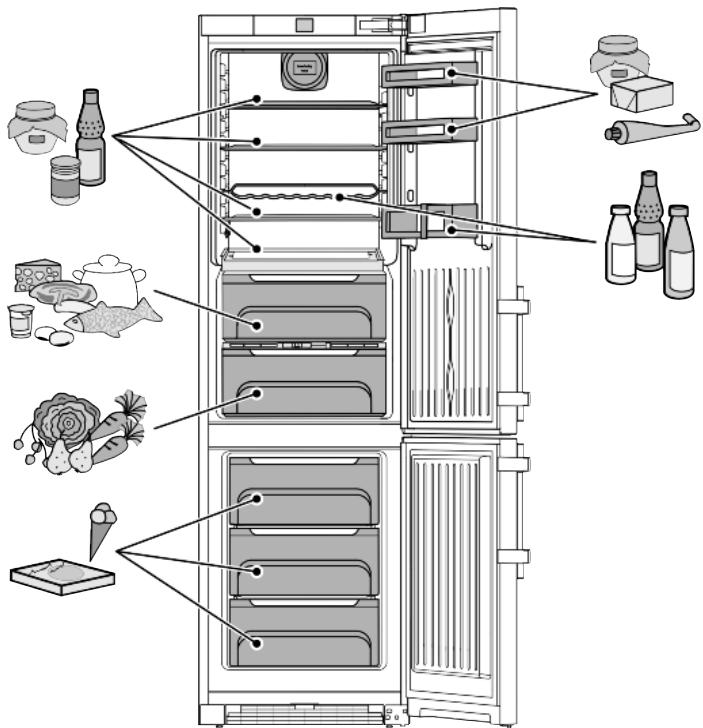

1.7 Exemple de rangement

Fig. 3

1.8 SmartDevice

L'appareil est prét pour l'intégration dans un SmartHome et des prestations de service avances. D'autres options peuvent être activées grâce à une SmartDeviceBox. L'activation a lieu via le portail clients MyLiebherr.

De plus amples informations sur la disponibilité, les conditions et les différentes options sont données sur le site www.smartdevice.liebherr.com.

2 Consignes de sécurité générales

Dangers pour l'utilisateur :

• Cet apparéil peut être utilisé par des enfants ainsi que par des personnes souffrant d'un handicap physique ou mental, d'une déficnce sensorielle, ou ne disposant pas de l'expérience ou du savoir nécessaires au fonctionnement de cet apparéil, si elles sont encadrées ou si elles ont été informées sur l'utilisation sécuritaire de l' apparéil et comprendnent les risques qui en résultat. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l' apparéil. Le nettoyage et l'entretien normal ne doivent pas être effectuels par des enfants sans surveillance. Les enfants entre 3 et 8 ans sont autorisés à charger et à décharger l' apparéil. Les enfants de moins de 3 ans doivent être tenus à l'écart de l' apparéil s'ils ne sont pas sous surveillance constante.
• Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le cable.
• En cas d'erreur, débrancher la prise ou couper le fusible.
• Ne pas endommager le cable de raccord au réseau. Ne pas utiliser l'appareil avec un cable de raccord au réseau défectueux.
• Les réparations et interventions sur l'appareil doivent être effectuées uniquement par le service après-vente ou des techniciens spécialisés ayant suivi une formation spéciale.
• Monter, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions.
• Conservez précieusement ce mode d'emploi et remettez-le éventuelles au nouveau propriétaire de l'appareil.
• Les lampes spéciales, comme les lampes à DEL, servent à l'éclairage de l'intérieur de l'appareil et ne sont pas adaptées pour l'éclairage de la pierce.

Risque d'incendie :

• Le réfrigérant (données sur la plaque signalétique) est écologique mais inflammable. Le réfrigérant qui fuie peut s'enflammer.

• N'endommagez pas les conduites du circuit frigorifique.

• Ne manipulez aucune flamme vivou ou source d'ignition à l'intérieur de l'appareil.
• N'utilisez pas d'instruments électriques à l'intérieur de l'appareil (ex.: nettoyeur vapeur, radiateur, apparéils à glace, etc.).

• En cas de fuite de réfrigérant : Éloignez toute flamme vivé ou source d'ignition à proximité de la fuite. Aérez convenablement la piece. Informez-en le S.A.V.

• Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque demettre feu aux composants électriques.

• Tenir les bougies, lampes et autres objets à flammes ouvertes éloignés de l'appareil pour ne pas ymettre le feu.
• Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool évienttement échéppé peut s'enflammer au contact de composants électriques.

Risque de chute et de basculement :

• Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.

Danger d'intoxication alimentaire :

• Ne pas consommer d'aliments périmés.

Risque de gelures, d'engourdissement et de douleurs :

• Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/ congelés. Preindre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glaçons).

Risque de blessures et de dommages matériels :

• De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir recours à des apparèils chauffants ou au jet de vapeur chaud, des flammes nues ou des aérosols dégivants.
• Ne pas enlever la glace avec des ustensiles tranchants.

Risque dépréciement :

• Ne pasmettre les mains dans la charnière lors de l'ouverture et de la fermeture de la porte. Les doigts peuvent rester coincés.

Symboles sur l'appareil :

Le symbole peut se couver sur le compresseur. Il se refère à l'huile dans le compresseur et signale le danger suivant: Peut être mortel en cas d'ingestion ou de pénetration dans les voies respiratoires. Cet averissement est important lors du recyclage. Il n'y a également dangerpendant le fonctionnement normal.

Le symbole se trouve sur le compresseur et indique le danger liés à la présence de substances inflammables.

Cet autocollant ou un autocollant similaire peut se couver au dos de l'appareil. Il concerne les panneaux revétus de mousse se trouvant dans la porte et/ou l'enveloppe extérieure. Cet averissement est important lors du recyclage. Ne pas enlever l'autocollant.

Respecter les indications spécifiques des autres sections :

!	DANGER	indique une situation dangereuse imminente entraînant la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	AVERTIS-SEMENT	indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	ATTENTION	indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée.
	Remarque	indique les remarques et conseils utiles.

3 Éléments de commande et d'affichage

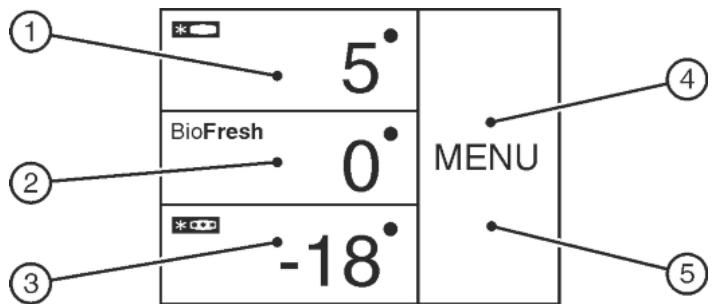

3.1 Écran d'accueil

Fig. 4

(1) Champ du组成部分 réfrigerateur
(2)Champ BioFresh
(3) Champ du comparti- ment congélateur

(4)Champ de menu
(5) Écran

L'écran d'accueil est l'écran initial qui se présente à l'utilisateur. Tous les réglages s'effectuent à partir de cet écran.

Les fonctions peuvent être appelées et les valeurs modifiées en appuyant sur l'écran.

3.2 Structure de commande

Champ du compartmenté réfrigérateur

(1) Symbole du comparti-ment réfrigérateur
(2) Affichage de la tempéra-ture du compartment réfrigérateur

La température régée pour le compartment réfrigérateur s'affiche.

Les réglages suivants peuvent être effectuels :

• Régages de la température
• Mettre en marche et arrête le compartment réfrigérateur, y compris le compartment BioFresh.

Champ BioFresh

(1) Symbole BioFresh
(2) Affichage de la tempéra-ture BioFresh

Réglage de la température BioFresh (voir 5.5).

Champ du compartmenting congélateur

(1) Symbole du comparti- ment congélateur
(2) Affichage de la tempéra-ture du compartment congélateur

La température du compartmenting congélateur s'affiche dans le champ du compartmenting congélateur.

Les réglages suivants peuvent être effectuels :

• Réglages de la température
• Mise en marche et arrêt de l'appareil

Lorsque le compartmenting congelateur est eteint, les comparti-ments réfrigérateur et BioFresh s'eteignent eux aussi.

Champ de menu

(1) Menu principal
(2) Option activée

Le champ de menu donne accès aux options et aux réglages de l'appareil. Les options activées sont également représentées.

3.3 Navigation

Vouavesaccésauxdifferentesoptionsenappuyant surle menu.Un signal sonore retentitapresavoirconfirmauneoption ouunreglage.L'affichagepassea l'ecrand'accueil.

L'appareil s'utilise à l'aide des symboles suivants :

Standby (veille) :

Mettre en marche l'appareil ou la zone de température.

MENU

Menu :

Appeler les options.

Moins / Plus :

Modifier le réglage (par exemple, régler la température).

Flèche de navigation à gauche / droite :

Choisir les options et naviguer dans le menu.

Il est possible de parcourir les différentes options à l'aide des flèches de navigation. Àpres la première option, la première s'affiche de nouveau.

Retour :

Interrompre la selection.

L'affichageonneau niveauousivant ou à l'écran d'accueil.

OK:

Confirmer le choix.

Après la confirmation, l'affichage passée à l'écran d'accueil.

ON/OFF, START/STOP

Activer / désactiver les options.

Après l'activation ou la désaction d'une option, l'affichage passé à l'écran d'accueil.

RESET :

Remetre le timer à zéro.

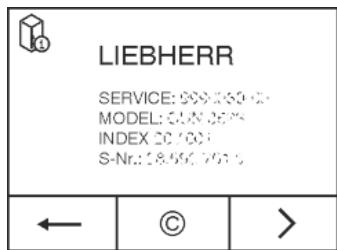

Accès au service après-vente

Remarque

Sieldom dothie n'est effectue en l'espace d'une minute, I'affichage returne a I'ecran d'accueil.

3.4 Symboles d'affichage

Les symboles de l'affichage renseignent sur l'etat de l'appareil.

Flèches vers le haut :

Augmentation de la température.

Flèches vers le bas :

Diminution de la tempéature.

Standby (veille) :

L'appareil ou la zone de température s'éteint.

Messages :

Des messages d'erreur actifs et des rappels apparaisent.

3.5 Options de l'appareil

Les options suivantes peuvent être activées ou régles, explications et possibités de montage, (voir 5):

Symbole

Option

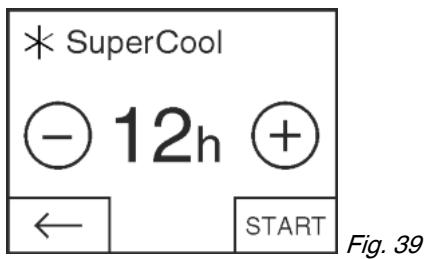

SuperCoolx

SuperFrost

SabbathMode

Sécurité enfants

Unité de température

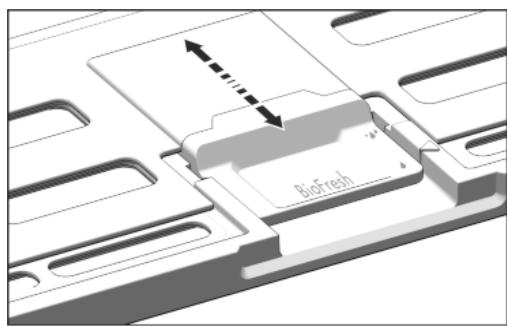

BioFresh

^X Si l'option est activée, son symbole s'affiche dans le champ de menu.

Si plus de 6 options sont activées, seules 4 apparaisent dans le champ de menu. Les autres options s'affichent en appuyant sur la flèche de navigation inférieure. On returne à l'affichage initiaI en appuyant plusieurs fois sur la flèche de navigation.

Le symbole se désactive si l'option est terminée ou désactivée.

4 Mise en service

4.1 Transport de l'appareil

ATTENTION

Risque de blessure et d'endommagement du à un transport incorrect!

Transporter l'appareil emballe.
Transporter l'appareilABOUT.
Ne pas transporter l'appareil seul.

4.2 Mise en place de l'appareil

AVERTISSEMENT

Risque d'incendie du à l'humidité !

Lorsque des pieces sous tension ou le cable de raccordement au secteur deviennent humides, un court-circuit peut se produit.

L'appareil a eté concu pour être place dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.

AVERTISSEMENT

Danger de brûlures par court-circuit!

Lorsque les câbles de raccord / fiches de l'appareil se trouvent en contact avec la partie arrêté d'un autre appareil, ils peuvent être endommages à cause des vibrations de l'appareil et par la suite causer un court-circuit.

Placer l'appareil de façon à ce qu'il n'y ait pas de contact avec la fiche ou le cable d'alimentation.
Ne pas brancher d'appareils ni autres dispositifs sur les prises de courant situées sur la partie arrêté de l'appareil.

AVERTISSEMENT

Risque d'incendie du au fluide réfrigérant!
Le réfrigerant est ecologique mais inflammable. Le réfrigerant qui fuie peut s'enflammer.
Veiller à ne pas endommager les tubes du circuit frigorifique.

AVERTISSEMENT

Risque d'endommagement et d'incendie!

Ne pas placer un apparéil diffusant de la chaleur (p.ex. four à micro-ondes, grille-pain, etc.) sur l' apparéil!

AVERTISSEMENT

Risque d'incendie et d'endommagement du au blocage des ouvertures d'aération!
Toujours laisser les ouvertures d'aération libres. Toujours veiller à une bonne ventilation de l'appareil!

ATTENTION

Risque d'endommagement du à l'eau de condensation!
Ne pas placer l'appareil directement a cote d'un autre refrigerateur/congelateur.

Remarque

Si plusieurs apparèils sont placés l'un à côté de l'autre, laissez une distance de 70 mm entre eux. Si cette distance n'est pas respectée, de la condensation se formera sur les parois latérales des apparèils.

Fig. 9

Si l'appareil est endommagé, contactez immédiatement le fournisseur avant son raccordement.
Le sol du local d'installation doit être horizontal et plat.
Ne pas exposer l'appareil aux rayons directs du soleil, a cotoed'une ciusiniere, d'un appeareil de chauffage ou similaire.
Placez toujours l'appareil avec le dos et à l'aide des entreprises murales fournies (voir ci-dessous) directement contre le mur.
L'appareil doit être déplace uniquement à vide.
Le socle de l'appareil doit avoir la meme hauteur que le sol qui I'entoure.
Ne pas installer l'appareil sans aide.

Plus il y a de réfrigerant dans l'appareil, plus la pierce où se trouve l'appareil doit être grande. En cas de fuite, un mélange inflammable de gaz et d'air peut se former dans des pièces trop petites. Pour 8 g de réfrigerant, la pierce ou l'appareil est installé doit être d'au moins 1m^3 . Les spécifications du réfrigerant figurent sur la plaque signalétique à l'intérieur de l'appareil.
Retirer les films de protection des parois extérieures de l'applareil.*

ATTENTION

Risque de détérioration du au produit d'entretien pour acier inoxydable!

Les portes en acier inoxydable et les parois latérales en acier inoxydable sont recouvertes d'un revêtement de surface de qualité.

Les produits d'entretien pour acier inoxydable attaquent les

surfaces.

Les surfaces des portes et des parois laterales revêues ainsi que les surfaces des portes et des parois laterales peintes doivent être nettoyées uniquement avec un chiffon moelleux et propre. En cas de saleté tenace, utiliser un peu d'eau ou de détermagent neutre. Un chiffon en microfibre peut également être utilisé en alternative.
Retirer les films protecteurs des cordures et des decorcs avant des tiroirs.
Enlever tous les auxiliaires de transport.

Pour atteindre la consommation énergétique déclarée et éviter la formation d'eau de condensation en cas d'humidité ambientelevée, les pieces d'écartement fournies doivent être utilisées. Cela augmente la profondeur des appareils d'environ15 mm. L'appareil fonctionne parfaitement sans l'utilisation des piecesd'écartement, mais présente une légère augmentation de sa consommation énergétique.

Dans le cas d'un apparéil avec pièces d'écartement mural fournies, monter ces pièces d'écartement mural au dos de l' apparéil, en bas à gauche et à droite.

Eliminer l'emballage (voir 4.5).
Aligner l'appareil avec la clé à fourche jointe aux pieds de réglage (A) et à l'aide d'un niveau à bulle d'eau.
Ensuite,étanconnerla portepé: dévisserle pied de réglage à la charnière (B) jusqu'à ce qu'il soit en contact avec le sol;ensuite tourner de 90^

Remarque

Nettoyer l'appareil (voir 6.4).

Lorsque l'appareil est placé dans un environnement très humide, du condensat peut se former sur la paroi extérieure de l'appareil.
Toujours veiller à une bonne ventilation de l'appareil au lieu d'emplacement.

4.3 Inversion du sens d'ouverture de la porte

Le sens d'ouverture peut etre au besoin inversé :

Veiller à dispose des outils suivants :

Torx® 25 (T25)
Torx® 15 (T15)
Tournevis plat
Clé à fourche SW10
Niveau à bulle
Clé à molette fournie avec outil T25
Visseuse sans fil, si nécessaire
Échelle double, si nécessaire
Si nécessaire, deux personnes pour le montage

4.3.1 Retirer la porte supérieure

Remarque

Pour empêcher qu'elles ne tombent,sterol les denrées des balconnets de contre-porte avant d'enlever la porte.

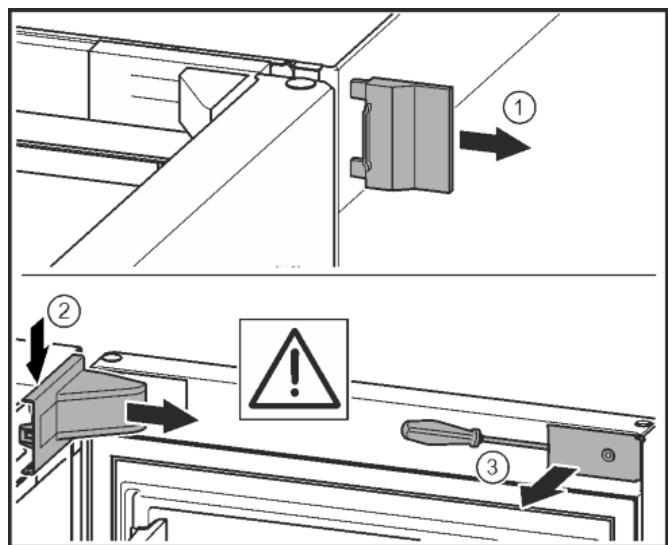

Fig. 10

Ouvrir la porte.

ATTENTION

Risque de déterioration!
Si le joint de porte est endommagé, la porte risque de ne pas fermer correctement et la réfrigération ne sera plus assurée.
Ne pas endommager le joint de la porte avec le tournevis!

Retirer le cache extérieur. Fig. 10 (1)
Detacher et libreter le cache du support de palier. Retirer le cache du support de palier. Fig. 10 (2)
Dégager le cache avec le tournevis et l'incliner sur le côté. Fig. 10 (3)

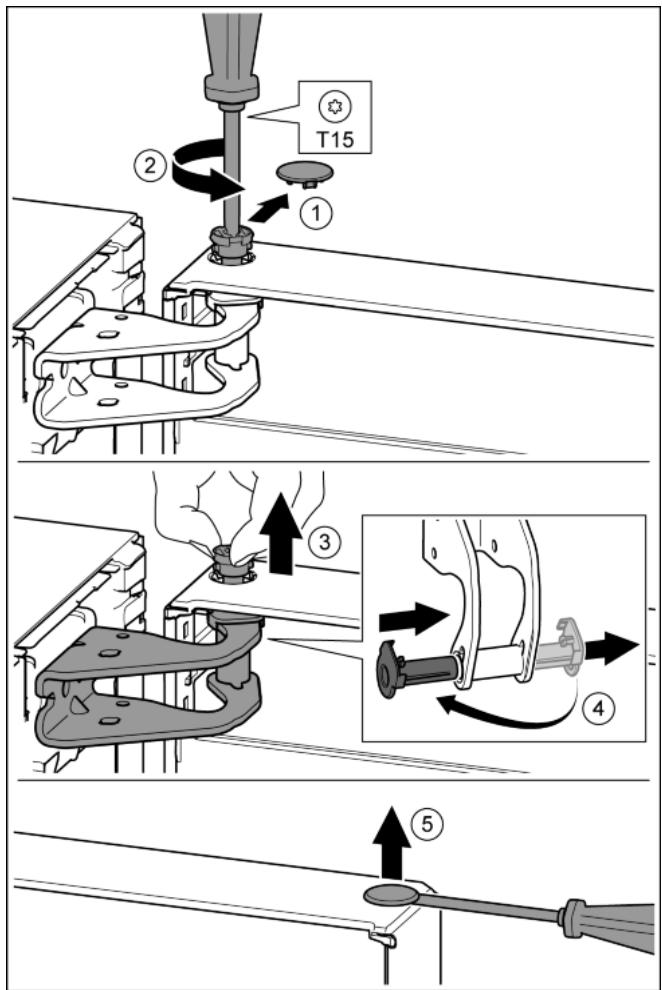

Fig. 11

ATTENTION

Risque de blessures lorsque la porte culbute!

Bien tener la porte.
Déposer la porte prudèment.

Enlever délicatement le cache de sécurité. Fig. 11(1)
Devisser legerement le boulon avec un tournevis T15. Fig. 11 (2)
- Tenir fermement la porte et sorting le boulon avec les doigts. Fig. 11 (3)
Tirer la douille de palier en dehors du guide. La metre de l'autre cote et l'enclencher. Fig. 11 (4)
Soulever la porte et la mesure de coté.
Soulever délicatement le bouchon en dehors de la douille de palier de porte avec un tournevis plat et le-sortir. Fig. 11 (5)

4.3.2 Dépose de la porte inférieure

Fig. 12

ATTENTION

Risque de blessures lorsque la porte culbute!

Bien tener la porte.
Déposer la porteprudement.

Sortir le boulon par le haut. Fig. 12 (1)
Faire basculer la porte vers l'extérieur, la tirer vers le haut et la mesure de côté. Fig. 12 (2)

4.3.3 Déplacer les pieces du palier supérieur

Fig. 13

Desserer les deux vis T25 avec un tournevis.
Soulever et enlever le support de palier.

Fig. 14

Libérer le cache et le retireur latérallement. Fig. 14 (1)
Accrocher le cache tourné de 180^ de l'autre côté à droite. Fig. 14 (2)
Encliqueter le cache. Fig. 14 (3)
Mettre en place la vis avec un tournevis T25. Fig. 14 (4)
Mettre en place le support de palier supérieur. Fig. 14 (5)
Les axes se trouvent dans les alésages prévus.
Serrer la vis. Fig. 14 (4)
Mettre en place la vis avec un tournevis T25 et la serrer. Fig. 14 (6)

4.3.4 Déplacer les pieces du palier intermédiaire

Fig. 15

Enlever la rondelle. Fig. 15 (1)
Desserrer les vis avec le tournevis T25. Fig. 15 (2)
Enlever delicatement le cache. Fig. 15 (3)
Visser fermement le support de palier avec film tourné de 180^ de l'autre côté. Fig. 15 (4)
Poser le cache tourné de 180^ de l'autre côte. Fig. 15 (5)
Enfilier la rondelle par devant. Fig. 15 (6)

4.3.5 Déplacer les pièces du palier inférieur

Fig. 16

Sortir complètement l'axe de palier par le haut. Fig. 16 (1)
Desserrer les vis avec le tournevis T25 et enlever le support de palier. Fig. 16 (2)

Fig. 17

Visser la vis sans serrer avec un tournevis T25. Fig. 17(1)
Soulever le ressort de fermeture et le tourner de 90^ à droite dans l'alésage. Fig. 17(2)
Serrer la vis avec un tournevis T25. Fig. 17 (3)

Fig. 18

Enlever le cache et le matériel de l'autre côté. Fig. 18 (1)
Poser le support de palier de l'autre côté et le visser à l'aide d'un tournevis T25. Commencer par la vis 2 en bas au milieu. Fig. 18 (2)
Visser les vis 3 et 4. Fig. 18 (3, 4)
Mettre en place l'axe de palier complet. Veiller à ce que l'ergot d'enclenchement soit orienté en arrêté. Fig. 18 (5)

4.3.6 Déplacer les pieces de palier de la porte

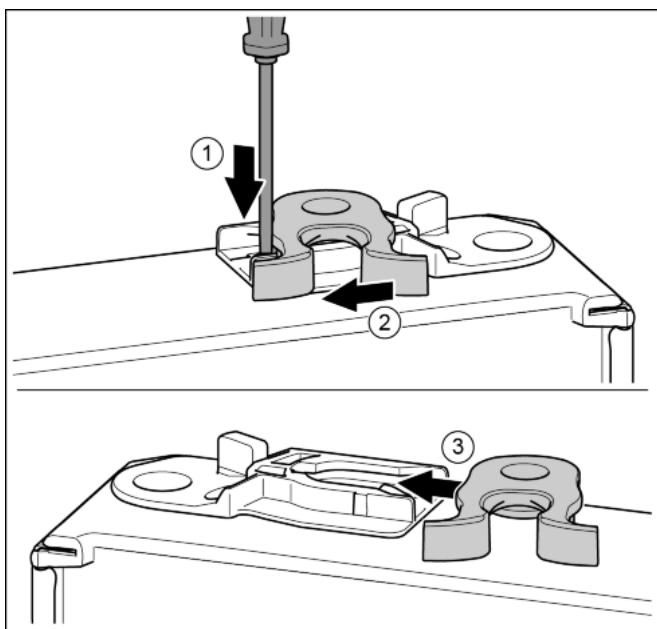

Porte en bas

Fig. 19

La partie inférieure de la porte est orientée vers le haut : Tourner la porte.
Pousser vers le bas la languette avec un tournevis plat. Fig. 19(1)
Tirer le crochet de fermetre en dehors du guide. Fig. 19 (2)
Pousser le crochet de fermeture dans le guide de l'autre côté. Fig. 19 (3)

La partie supérieure de la porte est orientée vers le haut : Tourner la porte.

Porte en haut

Fig. 20

La partie inférieure de la porte est orientée vers le haut : Tourner la porte.
Pousser vers le bas la languette avec un tournevis plat. Fig. 20(1)
Tirer le crochet de fermeture en dehors du guide. Fig. 20 (2)
Sortir la douille de guidage: Pousser la languette avec un tournevis plat et la faire passer simultanément sous la douille de guidage avec un tournevis plat. Fig. 20 (3, 4)
Pousser la douille de guidage fournie de l'autre coté du logement. Fig. 20 (5)
Pousser le crochet de fermeture dans le guide. Fig. 20 (6)
La partie supérieure de la porte est orientée vers le haut : Tourner la porte.

4.3.7 Déplacement des poignées

Fig. 21

Retirer le cache. Fig. 21 (1)
Desserer les vis avec un tournevis T15. Fig. 21 (2)
Déposer la poignée. Fig. 21 (3)
Soulever délicatement le bouchon lésral avec un tournvis plat et le sortir. Fig. 21 (4)
Remetre en place le bouchon de l'autre cotoé. Fig. 21 (5)

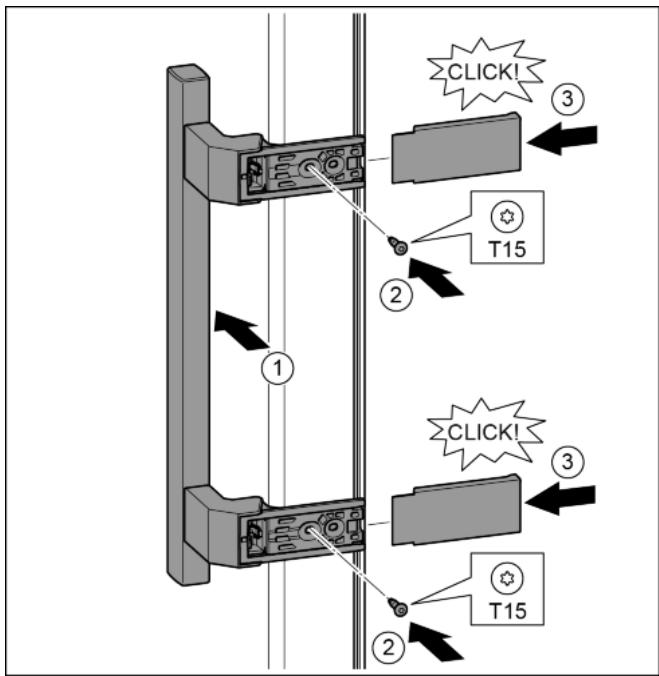

Fig. 22

Poser la poignée sur le côté opposé. Fig. 22 (1)
Les alésages doivent coïncider précisé.
Serrer les vis avec un tournevis T15. Fig. 22 (2)
Mettre en place les caches latéralement et les enfilier. Fig. 22 (3)
Veiller à bien les encliqueter.

4.3.8 Monter la porte inférieure

Fig. 23

Soulever délicatement le bouchon avec un tournevis plat et le-sortir. Fig. 23 (1)
Remetre en place le bouchon de l'autre cotoé de la porte. Fig. 23 (2)
Mettre la porte par le haut sur l'axe de palier inférieur. Fig. 23 (3)
Mettre en place l'axe de palier du milieu à travers le support de palier du milieu dans la porte inférieure. Veiller à ce que l'ergot d'enclenchement soit orienté en arrêté. Fig. 23 (4)

4.3.9 Monter la porte supérieure

Fig. 24

Metre la porte sur l'axe de palier du milieu.
Orienter la porte en haut pour l'ouverture dans le support de palier. Fig. 24 (1)
Poser le boulon et le visser avec un tournevis T15. Fig. 24 (2)
Monter le cache de sécurité pour sécuriser la porte: Mettre en place le cache de sécurité et vérifier qu'il repose sur la porte. Sinon, enforcer à fond le boulon. Fig. 24 (3)
Mettre le bouchon en place. Fig. 24 (4)

4.3.10 Aligner les portes

AVERTISSEMENT

Risque de blessures lorsque la porte culbute!

Si les éléments du support d'appui et de charnière ne sont pas serrées avec le bon couple de serrage, la porte de culbuter.

Visser les supports d'appui avec un couple de serrage de 4 Nm.
Vérifier la bonne fixation de chaque vis, si nécessaire desserrer les vis.
Aligner évientuelles le porte sur les deux troughs longitudinaux dans le support de palier en bas et le support de palier au milieu dans l'alignment du bati de l'appareil. Pour ce faire, dévisser la vis du milieu dans le support de palier avec l'outil T25 fourni. Desserrer légèrement les autres vis avec l'outil T25 ou avec un tournevis T25 et les aligner sur les troughs longitudinaux. Desserrer les vis du milieu dans le support de palier avec l'outil T25 et aligner le support de palier du milieu sur les troughs longitudinaux.
Soutenir la porte: Tourner le pied régliable avec une clé à fourche SW10 sur le support de palier jusqu'à ce qu'il repose sur le sol et le tourner ensuite de 90^ .

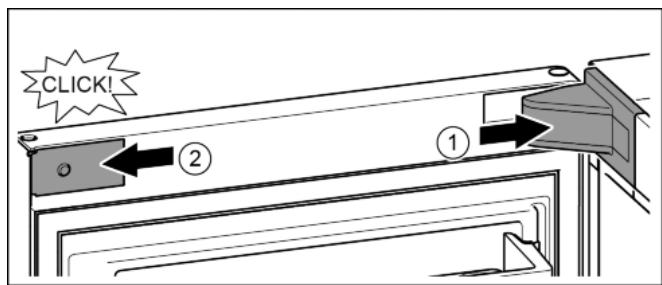

4.3.11 Poser les caches

Fig. 25 La portes s'ouvre a 90^

Poser et enclencher le cache du support de palier, l'introduire en appuyant delicatement. Fig. 25 (1)
Mettre en place le cache latéralment et l'enclencher. Fig. 25(2)

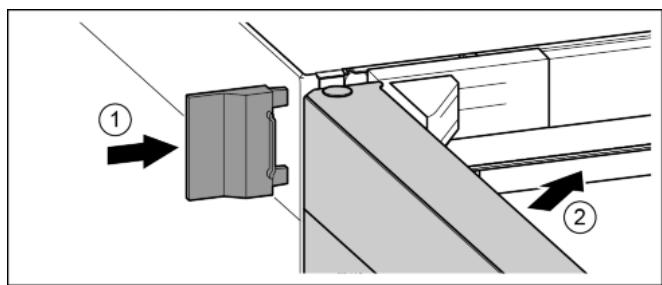

Fig. 26

Enfilier le cache extérieur. Fig. 26 (1)
Fermer la portesupérieure.Fig.26 (2)

4.4 Insertion entre deux éléments de cuisine

Fig. 27
Pour des apparèils de 600 mm de largeur :*

A [mm]*	B [mm]*	C [cm2]*	D [mm]*	E [mm]*
665 x	65	min. 300	min. 50	min. 46

Pour des apparèils de 700 mm de largeur :*

A [mm]*	B [mm]*	C [cm2]*	D [mm]*	E [mm]*
665 x	65	min. 300	min. 50	min. 46

^X L'utilisation de cales d'espacement de mur a pour effet d'agrandir les dimensions de 15 mm (voir 4.2).

Les dimensions s'appliquent pour un angle d'ouverture de 90^ . Les distances d'écartement varient en fonction de l'angle d'ouverture.

L'appareil peut être réagencé avec des buffets de cuisine. Pour adapter l'appareil Fig. 27 (2) à la hauteur du coin cuisine, une rehausse Fig. 27 (1) peut être posée sur l'appareil.

L'appareil peut être installé directement à côté du buffet de cuisine Fig. 27 (3). Pour pouvoir ouvrir complètement les portes, l'appareil doit déborder de la profondeur Fig. 27 (B) par rapport à la façon du buffet. L'appareil peut déborder encore plus en fonction de la profondeur des buffets et de l'utilisation de cales d'épaisseur.

ATTENTION

Risque de dommage par surchauffe suite à une ventilation insuffisante.

En cas de ventilation trop faible, le compresseur risque d'être endommagé.

Veiller à une ventilation suffisante.
Respecter les exigences de ventilation.

Exigences de ventilation :

• Les nervues d'espacement sur le dos de l'appareil servent à une ventilation suffisante. En position finale de l'appareil, celles-ci ne peuvent pas se couver dans des renfancements ni dans des percées.
• Une sortie d'air avec la profondeur Fig. 27 (D) doit être presente au dos de la rehausse sur toute sa largeur.
• La section de ventilation Fig. 27 (C) sous plafond doit être respectée.
• Plus la section de ventilation est grande, plus l'appareil marche de manière économique.

Si l'appareil avec les charnières est installé pres d'une paroi Fig. 27 (4), la distance Fig. 27 (E) entre l'appareil et la paroi doit être respectée. Ceci correspond à la salle de la poignée avec la porte ouverte.

4.5 Eliminer l'emballage

AVERTISSEMENT

Risque d'etouffement avec les films et materiaux d'emballage!

Ne pas laisser les enfants jouer avec les matériaux d'emballage.

L'emballage est fabriqué en matérielles recyclables :

carton ondulé / carton
- pièces en polystyrene expansé
- films et sachets en polyéthylène
- colliers de serrage en polypropylène
- cadres en bois cloués avec plaque de polyéthylène*
Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.

4.6 Brancher l'appareil

AVERTISSEMENT

Raccordement incorrect!

Risque d'incendie.

Ne pas utiliser de rallonge électrique.
Ne pas utiliser de barres de distribution.

ATTENTION

Raccordement incorrect!

Détérisation de l'électronique.
Ne pas utiliser d'ondulesurs ilot.
Ne pas utiliser de prise économique d'énergie.

Remarque

Utiliser exclusivement le cable de raccordement au secteur fourni.
Un cable de raccordement au secteur plus long peut etre commande aupres du service après-vente.

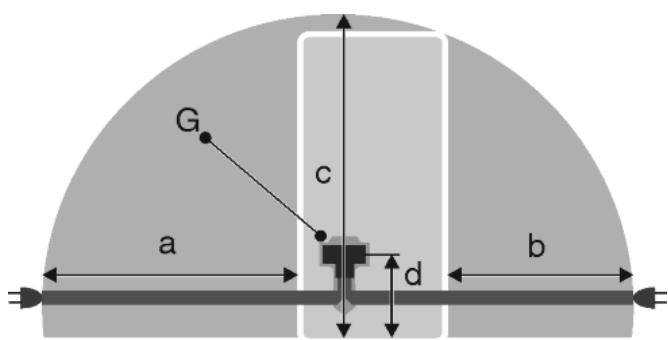

Fig. 28

Pour des apparèils de 600 mm de largeur :*

a*	b*	c*	d*	G*
~ 1800 mm	~ 1400 mm	~ 2100 mm	~ 200 mm	Fiche de l'appareil

Pour des apparèils de 700 mm de largeur :*

a*	b*	c*	d*	G*
~ 1750 mm	~ 1350 mm	~ 2100 mm	~ 200 mm	Fiche de l'appareil

S'assurer que les conditions suivantes sont bien respectées :

• Le type de courant et la tension sur le lieu d'installation doit correspondre aux données figurant sur la plaque signalétique (voir 1).
• La prise de courant est reliée à la terre conformément aux prescriptions et protégée électriquement.
• Le courant de déclenchement du fusible se situe entre 10 et 16 A.
• La prise de courant est facile d'accès.
• La prise de courant est en dehors de la zone postérieure de l'appareil dans la zone concernée. Fig. 28 (a, b, c)
  Vérifier l'alimentation électric.

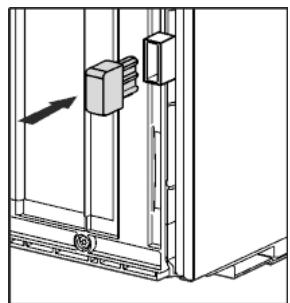

  Introduire la la fiche de l'appareil Fig. 28 (G) au dos de l'appareil. Veiller à ce qu'elle s'introduise correctement.
  Brancher la fiche à l'alimentation de tension.
  Le logo Lieb Herr apparait a I'ecran.
  L'affichage passé à Standby.

4.7 Enclencher l'appareil

Remarque

Si le mode démonstration est activé, DEMO apparait sur l'écran d'accueil.
Désactiver le mode DÉMO (voir 7).

Remarque

Recommendation du fabricant :

Introduire les alimentés congélés à une température de -18 °C ou plus)basse.

Brancher et allumer l'appareil 2 heures avant d'introduire des aliments pour la première fois.

4.7.1 Allumer l'appareil

Si le symbole Standby s'affiche sur tout l'écran :

Appuyer sur le symbole Standby.
L'appareil est allumé. L'affichage passé à l'écran d'accueil.
L'appareil se regle sur les températures affichées. Ceci est représenté par les flèches vers le bas.

Si le symbole Standby s'affiche dans le champ des compartments réfrigérateur, BioFresh et congélateur :

Appuyer sur le symbole Standby dans le champ du compartment congélation ou réfrigération.
L'appareil est allumé.
L'appareil se règle sur les températures affichées. Ceci est représenté par les flèches vers le bas.

Si l'écran est noir :

Appuyer sur I'ecran.
Le symbole veille apparait sur tout I'ecran.
Appuyer sur le symbole Standby.
L'appareil est allumé. L'affichage passé à l'écran d'accueil.
L'appareil se regle sur les températures affichées. Ceci est représenté par les flèches vers le bas.

4.7.2 Mettre en marche les compartments réfrigérateur et BioFresh.

Le symbole Standby s'affiche dans le champ du compartment réfrigérateur et BioFresh.

Appuyer sur le symbole Standby du champ du组成部分 réfrigérateur.
Les compartments réfrigerateur et BioFresh sont éteints.
Les compartments réfrigerateur et BioFresh se reglent sur la température affichée. Ceci est représenté par les flèches vers le bas.

4.8 SmartDeviceBox

SmartDeviceBox : Manuel de mise en service : www.smartdevice.liebherr.com/install

Si la SmartDeviceBox (SDB) est bien en place, le menu cédssous apparait. L'appareil est livré avec WLAN activé.

Pour acceder à d'autres fonctions WiFi, ouvre le menu WIFI.

Appuyez sur WIFI.
Le menu WIFI s'ouvre.

Activer ou désactiver WIFI avec le bouton en bas à droite dans le menu

Bouton OFF = le WIFI est désactivé.
Bouton ON = le WIFI est activé.

INFO WIFI

Rappelez l'etat de la SmartDeviceBox .

Fig. 31

Appuyez sur le bouton OK.
L'écran WIFIINFOsouvre.
Les etats suivants peuvent s'afficher:

Fig. 32

SSID: ^WPS^ = La SmartDeviceBox est en mode WPS pendant 3 minutes. Une connexion automatique avec la SmartDeviceBox peut etre établie via le routeur.
SSID:LHSDB_xxxxxxxxxxxxxxx = la SmartDeviceBox est en mode de connexion manuellependant 30 minutes. La SmartDeviceBox envoie son propre réseau auquel vous pouvez vous connecter pour transmettre des données WLAN.
SSID : vide = La SmartDeviceBox est en mode veille. Effectuez une réinitialisation WIFI et connectez votre SmartDeviceBox au réseau domestique
SSID: TP-LINK_2D43A2 ou Fritz!Box7069 = La SmartDeviceBox est connectée au réseau domestique.

WIFI RESET (RéINITIALISATION WIFI)

Réinitialisation de la SmartDeviceBox aux paramètres de base.

Fig. 33

Confirmez avec OK.
La SmartDeviceBox est réinitialisée aux paramètres de base.

Voyant d'etat pour WiFi sur l'écran d'accueil

État : WiFi allumé et connecté

Fig. 34

LevoyantWiFiestblanc.
LeWiFi est activé.
Il existe une connexion reussie entre le réseau domestique et le serveur Liebherr.

État : WiFi activé et connexion

LevoyantWiFi montre une aiguille d'horloge.

Fig. 35

LeWiFi est activé.
Il n'y a pas de connexion au réseau domestique et/ou au serveur Liebherr.

État : WiFi activé et déconnecté

LevoyantWiFiaffiche un signal d'avertissement.

Fig. 36

LeWiFi est activé.
La SmartDeviceBox n'est pas connectée à un réseau ou la SmartDeviceBox est connectée à un réseau, mais le réseau n'est pas trouve, par exemple en cas d'arrêt de nuit.

4.9 Installation du filtrre FreshAir

Le filtré FreshAir fourni peut être utilisé pour obtenir une qualité d'air optimale.

Le logement se trouve dans la zone supérieure de l'appareil, (voir 1)

retirer le cache.

Fig. 37

FreshAir-Poser le filtré comme couvercle et le tournier dans le sens des aiguilles d'une montre.
Veiller à ce que le filtré s'enclenche correctement.
Remetre le cache en place.

Activation du timer

Appuyer sur le menu.
Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le filtrte FreshAir-s'affiche.
Appuyer sur le symbole du filtré FreshAir.
Appuyer sur ON.
Le timer est activé. À l'expiration de l'intervalle, un message invite à remplaçer le filtré FreshAir.

4.10 Activation du timer et nettoyage de la grille d'airation

Pour que l'aération soit suffisante, la grille d'aération doit être nettoyée au moins une fois par an. Le timer peut être activé comme rappel.

Appuyer sur le menu.
Appuyer sur les flèches de navigation aussi long-temps que nécessaire pour que la grille d'aération s'affiche.
Appuyer sur le symbole de la grille d'airation.
Appuyer sur ON:
Le timer est activé. À l'expiration de l'intervalle, un message invite à nettoyer la grille d'aération.

5 Commande

5.1 Modification de l'unité de température

L'affichage de la températe peut être modifié de °C à °F.

Appuyer sur le menu.
Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que °C s'affiche.
Appuyersur ^
La température s'affiche en °F.

La procédure est la même pour passer de °F à °C.

5.2 Verrouillage enfants

Avec le verrouillage enfants vous pouvez assurer que vos enfants ne coupent pas l'appareil par inadvertance en jouant.

5.2.1 Activation du verrouillage enfants

Appuyer sur le menu.
Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le verrouillage enfants s'affiche.
Appuyer sur ON.
Le verrouillage enfants est activé.

5.2.2 Désactivation du verrouillage enfants

Appuyer sur le menu.
Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le verrouillage enfants s'affiche.
Appuyer sur OFF.
Leverrouillage enfants est désactévé.

5.3 Mode Sabbath

Cette fonction respecte les croyances religieuses lors du sabbat et les traditions de la fou juive. Si le mode sabbat est activé, certaines fonctions de l'électronique de commande sont désactivées. Àpres le réglage du mode sabbat, vous ne devez plus vous sourcier des voyants, des chiffres, des symboles, des affichages, des messages d'alarme et des ventilateurs. Le cycle de dégivrage fonctionne seulement à l'heure programmée, sans tener compte de l'utilisation du réfrigerateur. Àpres une coupure de courant, l'appareil se remet automatiquement en mode sabbat.

La liste des apparèils certifiés Star-K figure sous www.stark.org/appliances.

AVERTISSEMENT

Risque d'intoxication alimentaire!

Ce message n'est pas enregistré en cas de coupure de courant pendant le mode Sabbat. Une fois la coupure de courant terminée, l'appareil continue de fonctionner en mode Sabbat. Lorsque ce mode prend fin, le système n'édite pas de message relatif à la coupure de courant dans l'écran d'affichage de la température.

En cas de coupure de courant pendant le mode Sabbat :

vérifier la qualité des alimentés. Ne pas consommer d'aliements décongelés!

• Toutes les fonctions sont bloquées jusqu'à l'extinction du mode sabbat.

• Si les fonctions SuperFrost, SuperCool, la ventilation etc. sont activées lorsque le mode Sabbat est en marche, elles restent actives.

• L'appareil n'émet pas de signal sonore et n'affiche pas d'avertissement/de réglage dans l'écran d'affichage de la température (par ex. alarme de température, alarme porte ouverte)
  L'éclairage interieur est désacté.

5.3.1 Activation du SabbathMode

Appuyer sur le menu.
Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le SabbathMode s'affiche.
Appuyer sur ON.
Le SabbathMode est activé. Seul le symbole Sabbath-Mode s'affiche à l'écran.

Le SabbathMode s'eteint automatiquement après 120 secondes, s'il n'a pas ete prealablement desactive manuellement. L'affichage passe a I'ecran d'accueil.

5.3.2 Désactivation du SabbathMode

Appuyer sur I'ecran.
Appuyer sur OFF.
Le SabbathMode est désactivé.

5.4 Refrigerateur

La circulation naturelle de l'air dans le réfrigérateur permet de creer différentes zones de température. La zone la plus froide se trouve directement au-dessus de la cloison de séparation avec la zone BioFresh et sur la paroi arrêté. La zone la plus chaude se trouve dans la partie avant du dessus et dans la porte.

5.4.1 Refroidir des alimentes

Remarque

Si la ventilation est insuffisante, la consommation électrique augmente et les performances de froid diminuent.
Toujours maintainir les fentes d'aération du ventilateur déga- gées.

Dans la zone supérieure et dans la porte, ranger le beurre et les conserves. (voir 1)
Pour le conditionnement, utiliser des recipients réutilisables en plastique, métal, aluminium ou verre et du film transparent.
Toujours conserver la viande ou le poisson crus dans des recipients propres et fermés sur la tablette inférieure du compartment de réfrigération afin d'éviter que d'autres alimentés n'entrent en contact ou ne coulent sur eux.
Toujours conserver les liquides et les alimentes qui prennten ou dégagent facilement les odeurs ou le goût dans des éléments fermés ou couverts.
Utiliser la surface avant du fond du réfrigerateur uniquement pour entreprises temporairement des alimentés réfrigerés (p. ex. pour les trier ou les ranger différément). Ne pas y laisser les denrées réfrigerées car elles peuvent être poussees ou basculées vers l'arrière en fermant la porte.
Ne pas entreposer les alimentes trop pres les uns des autres afin que l'air puisse circuler.

5.4.2 Stockage d'aliments dans le réfrigérateur et régles relatives à l'hygiène des alimentés

La consommation croissant de plats cuisinés à l'avance et d'autres alimentents facilement péissables, qui réagissant de manière sensible en cas d'interruption de la chaîne du froid, requiérènt une maîtrise exacte de la température lors du transport et du stockage. Dans les foyer, l'utilisation correcte du réfrigerateur et le respect précis de règles d'hygiène strictes contribuent sensiblement à l'amélioration de la durée de conservation des alimentents.

Respect de la température

• Entreposer les alimentents les plus sensibles dans la zone la plus froide de l'appareil comme indiqué sur l'illustration.
  Attendre le refroidissement complet des aliments (ex. soupe) avant de les stocker dans l'appareil.
  Eviter d'ouvrir la portetrop fréquement.
  Respecter les règles relatives à l'hygiène des alimentés

Régles relatives à l'hygiène des alimentés

Sortir les alimentés de leur emballage extérieur avant de les entreprises dans le réfrigérateur (exemple : emballage des packs de yaours).
Toujours emballer les alimentes séparément pour éviter toute "contamination" entre les alimentés.
Ranger les alimentés de sorte à ce que l'air puisse circuler librement entre ces derniers.
Avoir recours aux instructions de service, surtout pour les questions d'entretien.
Nettoyer régulierement l'intérieur de l'appareil avec un détergent (les pieces métalliques avec un produit non-oxydant).

5.4.3 Régler la températe

La température est fonction des facteurs suivants :

• la fréquence d'ouverture de la porte
• de la durée d'ouverture de la porte
• La température de la piece dans laquelle se trouve l'appareil
• le type, la température et la quantité d'aliments

La température est régliable de 9^ à 3^ .

Valeurs recommanèées pour le réglage de la température : 5^

Appuyer sur le champ du compartment réfrigerateur.
L'écran suivant s'affiche :

Régler une température plus élevé :

Appuyer sur plus.

Régler une température plus BASSE :

Appuyer sur moins.

Lors de la sélection de la température la plus BASSE, le symbole moins est inactif.

Après avoir sélectionné la température la plus élevée, le symbole plus est inactif en exerçant une nouvelle pression. Le symbole Standby s'affiche.

Confirmer la température désirée avec OK.
L'affichage passa a l'écran d'accueil.
La température sélectionnée s'affiche.
Les flèches vers le haut ou le bas indiquent la variation de température. Les flèches se désactivent lorsque la température théorique est atteinte.

5.4.4 SuperCool

Avec SuperCool, passes à la vitesse supérieure en matière de refroidissement. Vous obtenez ainsi des températures de réfrigération plus basses. Utilisez SuperCool pour refroidirrapidementdegrandesquantitésd'aliments.

Lorsque SuperCool est allumé, le ventilateur* peut fonctionner. L'appareil fonctionne à sa puissance de refroidissement maximal, le groupe frigorifique peut de ce fait être temporatorium plus bruyant.

SuperCool entraine une consommation d'énergie un peu plus élevé.

Activation de la fonction SuperCool

Appuyer sur le menu.
Appuyer sur les flèches de navigation aussi long-temps que nécessaire pour que SuperCool s'affiche.
Appuyer sur le symbole SuperCool.
L'écran suivant s'affiche :

La durée peut être réglée sur quatre niveaux.

Régler la durée :

Appuyer sur plus ou moins.

Lors de la seLECTION du niveau le plus bas, le symbole moins est inactif.

Lors de la seLECTION du niveau le plus haut, le symbole plus est inactif.

Confirmer la durée désirée avec START.
L'affichage passa a l'écran d'accueil.
SuperCool est activé.
La durée résiduelle et le symbole SuperCool s'aff-chent dans le champ du compartment réfrigérateur.
La diminution de température est représentée par les flèches vers le bas.
L'appareil se remet en mode de fonctionnement normal à l'expiration de la durée résiduelle. La tempé rature returne à la valeur prérgée. Les flèches vers le haut représentent l'augmentation de température.

Arrêt prémature de la fonction SuperCool

Appuyer sur le menu.
Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que SuperCool et la durée résiduelle s'affi- chent.
Appuyer sur la durée résiduelle.
Appuyer sur STOP.
SuperCool est désactivement.
La température returne à la valeur prérgée. Les flèches vers le haut représentent l'augmentation de température.

5.4.5 Tabletes de rangement

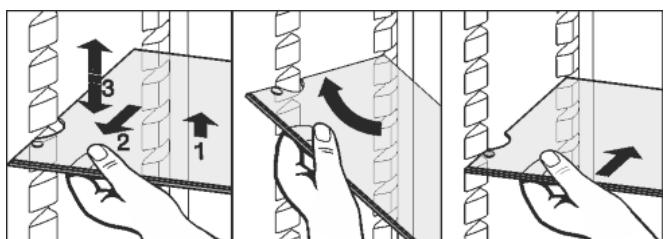

Déplacer ou-retirer les tablettes

Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer par inadvertance.

Fig. 40

Soulever la tablette de rangement et la tirer légèrement en avant.
Regler la hauteur de la tablette. Déplacer à cet effet les évidements le long des glissières de support.
Pour la retirer complètement, placer la tablette de rangement en biais et la retirer par devant.

Réinsérer la tablette de rangement à la hauteur désirée. Les stoppeurs doivent monrer vers le bas et être situés à l'arrière de la surface d'appui avant.

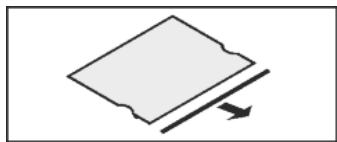

Démonter les tablettes de rangement

Les tablettes de rangement peuvent etre demontees pour le nettoyage.

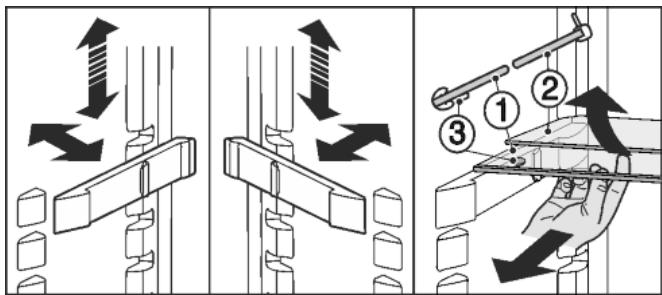

5.4.6 Utiliser la tablette de rangement composée de deux parties

Fig. 41

Régler en hauteur :

Sortir une a une les tablettes de verre par l'avant.
Dégager le support de son encliquetage et l'encliqueter à la hauteur voulue.

Utiliser les deux surfaces d'appui :

Soulever la tablette de verre supérieure, tirer en avant celle inférieure.
La tablette de verre (1) avec les stoppeurs de coulissement doit être posée vers l'avant de façon à ce que les stoppeurs (3) pointent vers le bas.

5.4.7 Utiliser le range-bouteilles intégré

Sur le fond du réfrigérateur, vous pouvez utiliser au besoin le range-bouteilles ou la tablette en verre :

Utiliser le range-bouteilles :retirer la tablette en verre etla conserver séparément.
Poser les bouteilles avec le fond vers l'arriere face à la paroi arrête.

Si les bouteilles dépassent du range-bouteilles à l'avant,

déplacer le balconnet de contre-porte d'un niveau vers le haut.

5.4.8 Balconnets de contre-porte

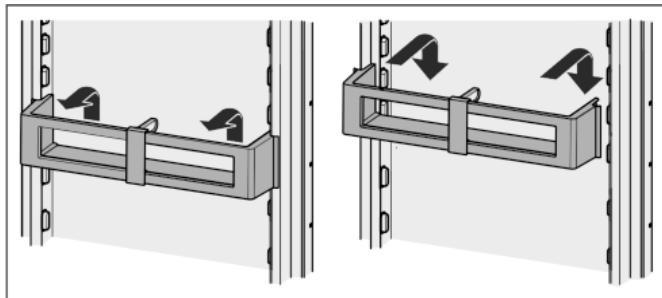

Déplacer les balconnets de contre-porte

Fig. 42

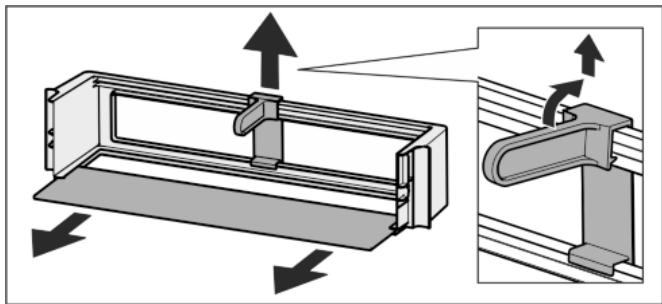

Démonter les balconnets de contre-porte

Fig. 43

• Les balconnets de contre-porte peuvent être démontés pour le nettoyage.

5.4.9 Utiliser le range-bouteilles.

Afin que des bouteilles ne se renversent pas, déplacer le range-bouteilles.

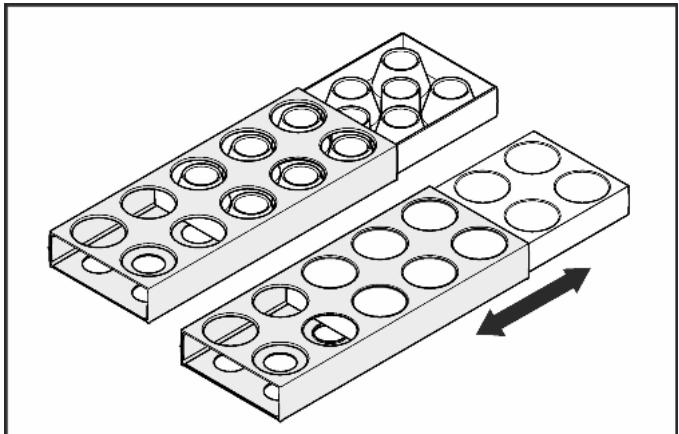

5.4.10 Casier àœufs

Le casier à œurs peut être étendu et returné. Les deux parties du casier à œurs peuvent être utilisées pour indiquer les différences, comme la date d'achat par exemple.

Utiliser la partie supérieure pour garder les oeufs de poule.
Utiliser la partie inférieure pour garder les oeufs de caille.

Le compartment BioFresh permet de conserver certains alimentés frais plus longtemps par rapport à la réfrigération traditionnelle.

Pour les alimentents avec indication de la date de péremption, c'est always the date apposée sur l'emballage qui est applicable.

Si les températures BAISSENT au-dessous de 0^ , les alimentents peuvent geler.

5.5.1 DrySafe

Le DrySafe convient pour la conservation d'aliments secs ou emballes (par ex. produits laitiers, vande, poisson, charcu-terie). Ici regne un climat de conservation relativement sec.

L'hygrométrie dans le compartment Fruit & Vegetable dépend de la teneur hydrique des alimentés et de la fréquence d'ouverture. Vous pouvez la régler vous-même.

Avec le réglage d'une hygrométrie élevée, le compartment Fruit & Vegetable permet de conserver de la salute non emballée, des légumes, des fruits à haute teneur hydrique. Lorsque le tiroir est rempli correctement, une température fraîche se règle.

5.5.3 Régler l'humidité dans le compartment Fruit & Vegetable

Fig. 44

L'hygrométrie dans le compartment Fruit & Vegetable peut être régée en continu.

faible hygrométrie : Faire glisser le curseur en arrêté.

Les fentes dans le couvercle sont partiellement ou complètement ouvertes. L'hygrométrie dans le compartment Fruit & Vegetable diminue.

hygrométrie élevée : Tirer le curseur en avant.

Les fentes dans le couvercle sont partiellement ou complètement fermées. L'hygrométrie dans le compartment Fruit & Vegetable augmente.

5.5.4 Conservation des aliments

Remarque

Les légumes craignant le froid comme les cornichons, les aubergines, les tomatoes, les courgettes ainsi que tous les fruits tropicaux craignant le froid ne doivent pas être rangés dans le compartment BioFresh.
Afin que les alimentes ne périssent pas en raison de germes transmis : conserver les alimentents animaux et végétaux non emballeés séparément dans les tiroirs. Ceci vaut également pour les différentes sortes de viandes. Si pour des raisons de manque de place, il faut entreposer les alimentents ensemble :
les emballer.
Ranger les alimentes très humides : Les laisser s'égoutter au préalable. Lorsqu'une humidité excessive règne dans le组成部分 :
Sélectionner un réglage à faible hygrométrie.
-ou
Éliminer l'humidité avec un chiffon.

5.5.5 Durées de conservation

Valeurs indicatives pour la durée de stockage en cas de faible humidité de l'air pour 0 °C
Beurre	jusqu'à	90	jours
Fromage à pâté dure	jusqu'à	110	jours
Lait	jusqu'à	12	jours
Valeurs individuels pour la durée de stockage en cas de faible humidité de l'air pour 0 °C
Charcuterie	jusqu'à	9	jours
Volaille	jusqu'à	6	jours
Viande de porc	jusqu'à	7	jours
Bœuf	jusqu'à	7	jours
Gibier	jusqu'à	7	jours

Remarque

Veuillez noter que les alimentes riches en proteines perrissent plus rapidement. c-à-d. que les coquillages et les crustaces se gâtent plus rapidement que le poisson, et le poisson se gâte plus rapidement que la viande.

Valeurs individuels pour la durée de stockage en cas de faible humidité de l'air pour 0^

Légumes, salute
Artichauts	jusqu'à	14	jours
Céleri	jusqu'à	28	jours
Chou-fleur	jusqu'à	21	jours
Brocolis	jusqu'à	13	jours
Endive	jusqu'à	27	jours
Mâche	jusqu'à	19	jours
Petits.POIS	jusqu'à	14	jours
Chou frisé	jusqu'à	14	jours
Carottes	jusqu'à	80	jours
Ail	jusqu'à	160	jours
Chou-rave	jusqu'à	55	jours
Laitue	jusqu'à	13	jours
Aromates	jusqu'à	13	jours
Poireau	jusqu'à	29	jours
Champignons	jusqu'à	7	jours
Radis	jusqu'à	10	jours
Choux de Bruxelles	jusqu'à	20	jours
Asperges	jusqu'à	18	jours
Épinards	jusqu'à	13	jours
Chou frisé	jusqu'à	20	jours
Fruits
Abricots	jusqu'à	13	jours
Pommes	jusqu'à	80	jours
Pôres	jusqu'à	55	jours
Mûres	jusqu'à	3	jours
Dattes	jusqu'à	180	jours
Fraisés	jusqu'à	7	jours
Figues	jusqu'à	7	jours
Myrtilles	jusqu'à	9	jours
Framboises	jusqu'à	3	jours
Groseilles	jusqu'à	7	jours
Cerises douces	jusqu'à	14	jours

Valeurs individuels pour la durée de stockage en cas de faible humidité de l'air pour 0 °C
Kiwis	jusqu'à	80	jours
Pêches	jusqu'à	13	jours
Prunes	jusqu'à	20	jours
Airelles	jusqu'à	60	jours
Rhubarbe	jusqu'à	13	jours
Groseilles à maquereau	jusqu'à	13	jours
Raisin	jusqu'à	29	jours

5.5.6 Régler la température dans le组成部分 BioFresh

Valeurs recommandées pour le réglage du réfrigérateur : 5 °C. La température du compartment BioFreshse règle automatiquement et se situe entre 0 °C et 3 °C.

La température peut être régée légèrement plus BASSE ou plus élevée. La température est régliable du niveau 1 (température la plus BASSE) au niveau 9 (température la plus haute). Le niveau 5 est préréglé. Aux niveaux 1 à 4, la température peut descendre au-dessous de 0^ et les alimentés peuvent donc congeiler.

Appuyer sur le menu.
Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que BioFresh s'affiche.
Appuyer sur
L'écran suivant s'affiche :

BioFresh

Fig. 45

Régler le niveau: Appuyer sur plus ou moins.

Lors de la sélection du niveau le plus bas, le symbole moins est inactif.

Lors de la seLECTION du niveau le plus haut, le symbole plus est inactif.

Confirmer le niveau désiré avec OK.
L'affichage passa a l'écran d'accueil.
La température BioFresh s'adapte à la nouvelle valeur.

5.5.7 Tiroirs

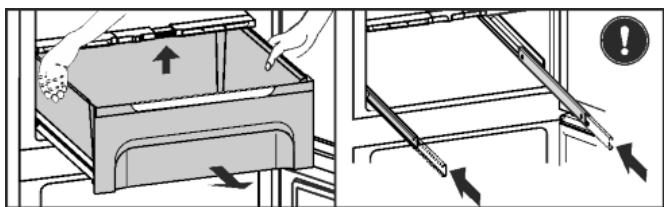

Fig. 46

Sortir le tiroir, soulever à l'arrière et enlever vers l'avant.
Pousser de nouveau les guides à l'intérieur.

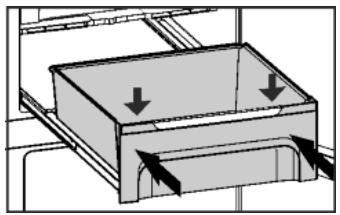

Fig. 47

Sortir les rails.
Placer le tiroir sur les rails et pousser jusqu'à entendre l'en-cliquetage.

5.5.8 Couvercle du compartment Fruit & Vegetable

Fig. 48

Sortir le couvercle du compartment Fruit & Vegetable : Lorsque les tiroirs sont sortis, tirer le couvercle soigneusement en avant et le retarder par le bas.
Mettre en place le couvercle du compartment Fruit & Vegetable : Introduire les rainures du couvercle en bas dans le support arriere Fig. 48 (1) et les insérer dans le support Fig. 48 (2).

Dans le congelateur, vous pouvez entreposer des produits surgelés ou des alimentes à congeiler, préparer des glaçons et congeiler des alimentes frais.

5.6.1 Congeler des aliments

Il est possible de congeler autant d'aliments frais en 24 h qu'il est indiqué sur la plaque signalétique (voir 1) sous « capacité de congélation ... kg/24h ».

Les tiroirs peuvent contenir chacun25 kg maximum de produits surgelés.

Pour des apparèils de 600 mm de largeur :*

Les plaques peuvent supporter jusqu'à 35 kg d'aliments congelés chacune.*

Pour des apparèils de 700 mm de largeur :*

Les plaques peuvent supporter jusqu'à 55 kg d'aliments congelés chacune.*

Un vide se produit après la fermeture de la porte. Attende 1 minute environ après la fermeture, car la porte s'ouvre ensuite plus facilement.

ATTENTION

Risque de blessure d'aux débris de verre!

Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'explorer si elles sont congelezés.
Ne pas congeler de bouteilles ni de canettes!

Pour que les alimentents congèlient rapidement jusqu'àu cœur, ne pas dépasser les quantités suivantes par sachet :

• Fruits, légumes jusqu'à 1 kg
  Viande jusqu'à 2,5 kg

Emballer les alimentents par portions dans des sachets de congestion, des recipients réutilisables en plastique, métal ou aluminium.

5.6.2 Durées de conservation

Durées de conservation des alimentés au concélateur (à titre indicatif):
Glaces	2 à 6 mois
Charcuterie, jambon	2 à 6 mois
Pains, pâtisseries et viennoises-ries	2 à 6 mois
Gibier, porc	6 à 10 mois
Poisson gras	2 à 6 mois
Poisson maigre	6 à 12 mois
Fromage	2 à 6 mois
Volaille, bœuf	6 à 12 mois
Fruits, légumes	6 à 12 mois

Ces durées de conservation sont données à titre indicatif.

5.6.3 Dégivrer les aliments

• Dans le compartmenté réfrigérateur
  Au micro-ondes
• Dans le four/le four à chaleur tournante
• A température ambiente
  Uniquementsterol la quantite d'aliments requise. Traiter les aliments decongelés le plus rapidement possible.
  Ne recongeler des alimentes décongelés que dans des cas exceptionnels.

5.6.4 Réglage de la température

La température dépend des facteurs suivants :

• de la fréquence d'ouverture de la porte
• de la durée d'ouverture de la porte
• de la température de la piece dans laquelle se trouve l'appareil
• du type, de la température et de la quantité d'aliments

La température est régblale de -26 °C à -16 °C.

Valeurs recommendées pour le réglage de la température : -18 °C

Appuyer sur le champ du compartmente ngelateur.
L'écran suivant s'affiche :

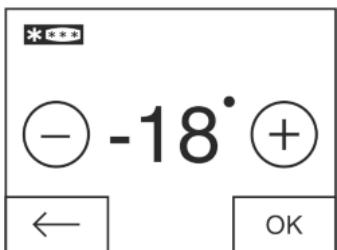

Fig. 49

Régler une température plus élevé :

Appuyer sur plus.
Régler une température plus BASSE :
Appuyer sur moins.

Lors de la sélection de la température la plus BASSE, le symbole moins est inactif.

Après avoir sélectionné la température la plus élevée, le symbole plus est inactif en exerçant une nouvelle pression. Le symbole Standby s'affiche.

Confirmer la tempéature désirée avec OK.
L'affichage passa a l'écran d'accueil.

La température sélectionnée s'affiche.
Les flèches vers le haut ou le bas indiquent la variation de température. Les flèches se désactivent lorsque la température théorique est atteinte.

5.6.5 SuperFrost

Cette fonction vous permet de congeler rapidement des denrées fraîches à coeur. L'appareil fonctionne à puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigorifique.

La quantité maximale d'aliments frais que vous pouvez congeler dans les 24 heures est indiquée sur la plaque signalétique sous « Capacité de congestion ... kg/24h ». Cette quantité maximale d'aliments pouvant être congelés varie en fonction du modele et sa classe climatique.

Selon la quantité de denrées fraiches à congeker, la fonction SuperFrost doit être enclenchée à l'avance : environ 6h pour une petite quantité de denrée à congeker, 24 h avant la mise en place d'une quantité maximal de denrées à congeker.

Empaquetez les alimentes et répartissez-les sur une plus grande surface possible. Ne pasmettre des alimentés à congefer avec des produits déjà congelées en contact de sorte que ces derniers ne se décongèlent pas.

N'active pas la fonction SuperFrost dans les cas suivants :

• lorsque vous introduizez des alimentés déjà congelés
• Lors d'une congélation de denrées fraiches allant jusqu'à environ 1 kg par jour

Activation de la fonction SuperFrost

Appuyer sur le menu.
Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que SuperFrost s'affiche.
Appuyer sur ON.
SuperFrost est activé.
La température de congélation baise, l'appareil marche à une puissance frigorifique maximale. En cas de petite quantité d'aliments congelés :
Attendre 6 h environ.
- Placer les aliments emballds dans les tiroirs du haut. En cas de quantité maximale d'aliments congelés (voir la plaque signalétique):
Attendre 24 h environ.
Sortir les tiroirs du haut et placer les alimentes directement sur les surfaces de rangement du haut.
SuperFrost s'eteint automatiquement après 65 h environ au plus tard.
Le symbole SuperFrost s'eteint.
Mettre les alimentents dans les tiroirs et les inserer de nouveau.
L'appareil marche de nouveau en mode normal.

Arrêt de la fonction SuperFrost

Appuyer sur le menu.
Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que SuperFrost s'affiche.
Appuyer sur OFF.
SuperFrost est désacté.

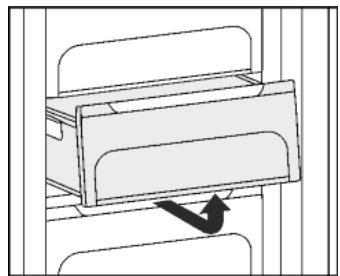

5.6.6 Tiroirs

Remarque

La consommation de courant augmente et la puissance frigorifique diminue si la ventilation est insuffisante.
Ne jamaisencer les fentes d'aération du ventilateur sur la paroi arrêté à l'intérieur!

Pour placer les alimentes directement sur les étagères : Glisser le tiroir vers l'avant et le retarder.

5.6.7 Tablets

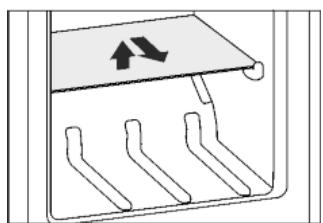

Déplacer les tablettes

Retirer la tablette de rangement : la soulever devant et la tirer en dehors.
Remetre en place la tablette de rangement : l'insérer jusqu'à la butée.

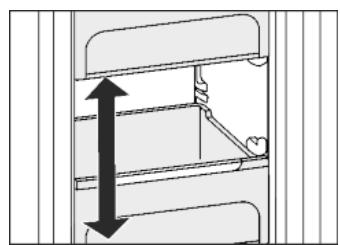

5.6.8 VarioSpace

Outre les tiroirs, vous pouvez sortir également les plans d'appui. Vous gagnez ainsi de la place pour des alimentes volumineux comme de la volaille, de la viande, de gros morceaux de gibier ainsi que de la pâtisserie haute, qui peuvent être congeles en entier et préparés ultérieurement.

• Les tiroirs peuvent contenir chacun 25kg maximum de produits surgelés.

Pour des appareils de 600 mm de largeur :*
Les plaques peuvent supporter jusqu'à 35 kg d'aliments à congefer chacune.*

Pour des appareils de 700 mm de largeur :*
Les plaques peuvent supporter jusqu'à 55 kg d'aliments à congefer chacune.*

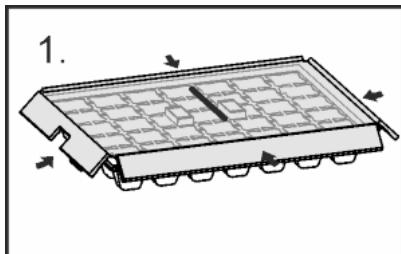

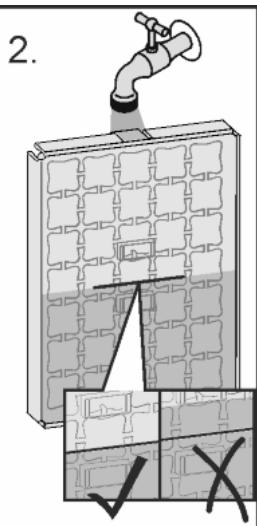

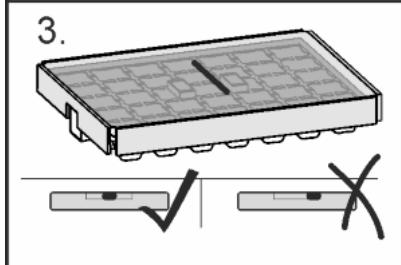

5.6.9 Bac à glaçons

Fig. 50

Lorsque I'eau est gelée :

Rincer brievement le bac a glaçons à l'eau chaude.
retirer le couvercle.
Tournier légèrement les extrémités du bac à glaçons en sens opposé pour décoller les glaçons.

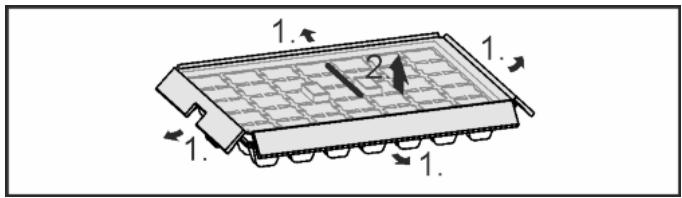

Désassembler le bac à gaçons

Fig. 51

Le bac a glaçons peut être désassemblé pour le nettoyage.

6 Entretien

6.1 Remplacement du filtré FreshAir

Le filtrte FreshAir garantit un air d'une qualité optimale. Il doit être remplacez tous les 12 mois. Lorsque le timer est activé, un message à l'écran invite à le replacer. Le filtrte FreshAir peut être commandé chez un revendeur spécialisé.

Remplacer le filtré FreshAir s'affiche à l'écran.

Appuyer sur le symbole Remplacer le filtrre FreshAir.
L'affichage passa a l'écran d'accueil.

Jusqu'à ce que le remplacement du filtrte soit effectué et confirmé, le message peut être de nouveau affché en appuyant sur le champ de menu (voir 8).

Fig. 52
Retirer le cache.

Fig. 53

Retirer le filtrre FreshAir.
Mettre en place le nouveau filtré dans l'ordre inverse.
Veiller à ce que le filtré s'enclenche correctement.
Remetre le cache en place.

Confirmation du remplacement du filtré

Appuyer sur le menu
Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le filtrte FreshAir-s'affiche.
Appuyer sur le symbole du filtré FreshAir.
Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le filtrte FreshAir s'affiche.
Appuyer sur RESET.
Le timer est réinitialisé. L'intervalle de remplacement commence du début.

Désactivation du timer

Si aucun filtré FreshAir n'est installé, le timer peut être désac-tivé.

Appuyer sur le menu.
Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le filtrte FreshAir-s'affiche.
Appuyer sur le symbole du filtré FreshAir.
Appuyer sur OFF.
Le timer est désactivé.

6.2 Dégivrer avec le mode NoFrost

Le système NoFrost dégivre l'appareil automatiquement.

Réfrigerateur :

L'eau de dégivrage s'évapore sous l'effet de la chaleur dissipée par le compresseur.

Congélateur:

L'humidité se condense sur l'évaporateur, se dégivre et s'évapore périodiquement.

Il n'y a pas besoin de le dégiverr manuellement.

6.3 Nettoyage de la grille d'áération

La grille d'aération garantit un fonctionnement parfait de l'appareil grâce à une aération et une désaération optimes.

Nettoyer régulierement la grille d'aération avec un aspirateur.
Éliminer les saletés tenaces avec un chiffon humide.
Si le timer est activé, un message à l'écran invite à la nettoyer. Le message Nettoyer la grille d'aération s'affiche à l'écran.
Appuyer sur le symbole Nettoyer la grille d'eaération.
L'affichage passa a l'écran d'accueil.

Jusqu'à ce que le nettoyage ait été effectué et confirmé, le message peut être de nouveau affché en appuyant sur le champ de menu (voir 8).

Confirmation du nettoyage de la grille d'áération

Appuyer sur le menu.
Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que la grille d'aération s'affiche.
Appuyer sur le symbole de la grille d'airation.
Appuyer sur les flèches de navigation aussi long-temps que nécessaire pour que la grille d'aération s'affiche.
Appuyer sur RESET.
Le timer est réinitialisé. L'intervalle de nettoyage commence du début.

Déactualisation du timer

Si la fonction de rappel doit être désactivée, le timer peut être désactivé.

Appuyer sur le menu.
Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que la grille d'aération s'affiche.
Appuyer sur le symbole de la grille d'airation.
Appuyer sur OFF.
Le timer est désacté.

6.4 Nettoyage de l'appareil

Nettoyer régulierement l'appareil.

AVERTISSEMENT

Risque de blessures et d'endommagement émanant de la vapeur très chaude!
La vapeur chaude peut provoquer des brûlures et endommager les surfaces.
Ne pas utiliser d'appareils de nettoyage à la vapeur!

ATTENTION

Un nettoyage incorrect endommage l'appareil!

Ne jamais utiliser de produits de nettoyage concentrés.

Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier.
Ne pas utiliser de produit nettoyant agressif, abrasif, granuléux ou contenant du chlore ou de l'acide.
Ne pas utiliser de solvants chimiques.
Ne pas déterminer ou enlever la plaquette signalétique située sur la paroi interieure de l'appareil. Ceci est important pour le S.A.V.
Ne pas arracher, plier ou endommager de câbles ou d'autres composants.
Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage.
Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre.
Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.
Vider l'appareil.
Debrancher la prise.

Nettoyez à la main les surfaces interieures et extérieures en matière synthétique avec de l'eau tiède et un peu de détergent.
Nettoyez les parois laterales vernies uniquement avec un chiffon doux et propre. En cas de salissures importantes, utiliser un peu d'eau tiède avec un détergent neutre.*

ATTENTION

Risque de dépréciation du au produit d'entretien pour acier inoxydable!

Les portes en acier inoxydable et les parois laterales en acier inoxydable sont recouvertes d'un revêtement de surface de qualité.

Les produits d'entretien pour acier inoxydable attaquent les

surfaces.

Les surfaces des portes et des parois laterales revêues ainsi que les surfaces des portes et des parois laterales peintes doivent être nettoyées uniquement avec un chiffon moelleux et propre. En cas de saleté tenace, utiliser un peu d'eau ou de détermagent neutre. Un chiffon en microfibre peut également être utilisé en alternative.

Ne pas nettoyer l'inscription sur la surface de porte peinte avec des produits abrasifs et agressifs. En présence de saleté, passer un chiffon moelleux légèrement imbibé d'eau ou de produit nettoyant neutre.*

La plupart des éléments d'équipment peuvent être démonétes pour le nettoyage : voir dans le chapitre correspondant.
Laver à la main les bacs à l'eau tiède additionnée d'une petite quantité de produit à vaisse.
Nettoyer manuellement le couvercle du compartment Fruit & Vegetable avec de l'eau tiède et un peu de détergent.
Les autres éléments d'équipement sont lavables en lavevaisselle.
Glissières téléscopiques: nettoyer uniquement avec un chiffon humide. LaGRAisse dans les rails sert à la lubrication et ne doit pas être enlevée.

Après le nettoyage :

Frotter l'appareil et les éléments d'équipement pour les sécher.
Rebrancher l'appareil et l'enclencher de nouveau.
Enclencher la fonction SuperFrost (voir 5.6.5).

Lorsque la température est suffisamment froide :

remetre en place les aliments.

6.5 S.A.V.

Vérifier d'abord s'il est possible de remédier soi-même à l'erreur (voir 7). Si ce n'est pas le cas, s'adresser au service après-vente. L'adresse figure dans le réseau du service après-vente ci-joint.

AVERTISSEMENT

Risque de blessures dû à une réparation incorrecte!

Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir 6) que par le S.A.V.

Appeler à l'écran la désignation de l'appareil (modèle et index), le n^ de service (service) et le n^ de série (n^) ainsi que les fonctions avancées:

Appuyer sur le menu.
Appuyer sur les flèches de navigation aussi long-temps que nécessaire pour que le symbole Informations sur l'appareil s'affiche.
Appuyer sur le symbole Informations sur l'appareil.
Les informations sur l'appareil s'affichent.
Prendre note des informations sur l'appareil.
Pour acceder à l'écran d'accueil, appuyer sur le symbole Retour.

Pour acceder au menu client, appuyez jusqu'à ce que le symbole de la clé apparaisse.

Le menu client peut être seLECTIONné en entrant le code 151.

Menu client

Les fonctions suivantes peuvent être appelées dans le menu client :

- Autodiagnostic

L'appareil effectue un autodiagnostic et contrôle tous les composants électriques.

- RESET

L'appareil est remis aux réglages d'usine.

- Dégivrage manuel

Le dégivrage manuel est démaré.

Fermer la porte.
Informer le service après-vente et communiquer les informations nécessaires sur l'appareil.
Ceci permet un service rapide et précis.
Suivre les autres consignes du service après-vente.

En alternative, les informations sur l'appareil peuvent être consultées sur la plaque signalétique :

Consulter la designation de l'appareil Fig. 54 (1), le N^ de service Fig. 54 (2) et le N^ de série Fig. 54 (3) sur la plaque signalétique. La plaque signalétique se trouve a l'intérieur de l'appareil, sur le côte gauche.

Fig. 54

Accords de licence :

Les licences utilisées peuvent être consultées sous ©.

Appuyersur

7 Dysfunctionnancements

Votre apparéil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devait cependant se produit en cours de fonctionnement, veuilles vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultat vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :

L'appareil ne fonctionne pas.

L'appareil n'est pas enclenché.
Enclencher l'appareil.
La fiche secteur n'est pas correctement enforcée dans la prise.
Contrôler la fiche secteur.
Le fusible de la prise n'est pas correct.
Vérifier le fusible.
La fiche de l'appareil ne s'insere pas correctement dans l'appareil.
Controler la fiche de l'appareil.

Le compresseur fonctionne lentement.

Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Meme s'il fonctionne plus longtemps, il économique de l'énergie.
Ceci est normal pour les modèles avec économie d'énergie.
La fonction SuperFrost est activée.
Pour refroidir rapidement les alimentes, le compresseur fonctionne plus longtemps. Ceci est normal.
La fonction SuperCool est activée.
Pour refroidir rapidement les alimentes, le compresseur fonctionne plus longtemps. Ceci est normal.

Les bruits sont trop forts.

Les compresseurs à vitesse variable* peuvent occasionalner des bruits de fonctionnement divers en raison des différents niveaux de vitesse.
Ce bruit est normal.

Un gargouillagement et un clapotis.

Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique.
Ce bruit est normal.

Un léger clic.

Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement.
Ce bruit est normal.

Un bourdonnement. Le bruit est brièvement plus fort lorsque le groupe frigorifique (le moteur) se met en marche.

L'activation de la fonction SuperFrost, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique.
Ce bruit est normal.

L'activation de la fonction SuperCool, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique.
Ce bruit est normal.
La température ambiente est trop élevé.
Solution: (voir 1.2)

Un grondement sourd.

Le bruit est dû à la circulation de l'air du ventilateur.
Ce bruit est normal.

Bruits de vibrations

L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés prés de l'appareil.
Aligner l'appareil à l'aide des pieds de réglage.
Espacer les bouteilles et les recipients.

DEMO s'affiche à l'écran. Un laps de temps s'écoule.

Le mode de démonstration est activé.
OFF appuyer sur.

DEMO s'affiche dans l'angle supérieur droit de I'écran.

Le mode de démonstration est activé.
Debrancher le cordon d'alimentation.
Le rebrancher.
DEMO s'affiche a l'écran. Un laps de temps s'écoule.
OFF appuyer sur.

Les parois extérieures de l'appareil sont chaudes*.

La chaleur du circuit frigorifique est utilisée pour éviter la condensation d'eau.
Ceci est normal.

La température n'est pas assez froide.

La porte de l'appareil n'est pas fermée correctement.
Fermer la porte de l'appareil.
L'aération et la ventilation sont insuffisantes.
Dégager la grille d'aération et la nettoyer.
La température ambiente est trop élevé.
Solution : (voir 1.2).
l'appareil a eté ouvert trop souvent ou trop longtemps.
Attendre que la température nécessaire se rétablisse d'ellemme. Sinon, adresséz-vous au S.A.V. (voir 6)
De grandes quantités d'aliments frais ont été introduites sans utiliser la fonction SuperFrost.
Solution: (voir 5.6.5)
la température est mal régée.
Régler la température sur plus froid et vérifier au bout de 24 h.
L'appareil est placé trop pres d'une source de chaleur (cuisinière, radiateur, etc.).
Changer l'emplacement de l'appareil ou de la source de chaleur.

L'éclairage interne ne s'allume pas.

L'appareil n'est pas allumé.
Allumer l'appareil.
La porte est restée ouverte pendant plus de 15 min.
L'éclairage interieur s'éteint automatiquement après 15 min. environ lorsque la porte est ouverte.
L'éclairage LED est défectueux ou le cache est endomagé:

AVERTISSEMENT

Risque de blessure d'au chan chic electrique!

Des pieces sous tension se trouvent sous le cache.

Faire replacer ou réparer l'éclairage interieur LED uniquement par le S.A.V. ou par un technicien qualifié spécialement formé.

AVERTISSEMENT

Risque de blessures dû à la lampe à DEL!

L'intensité lumineuse de l'éclairage LED correspond au groupe de risque RG 2.

Lorsque le recouvrement est défectueux :

Ne pas regarder directement le faisceau avec des lentilles optiques lorsque vous vous trouvez à proximé. Cela pourrait endommager les yeux.

Le joint de porte est défectueux ou doit être remplaçé pour d'autres raisons.

Le joint de porte peut être changé. Il peut être remplaça facilement sans aucun outil.
S'adresser au service après-venture (voir 6):

L'appareil est givre ou de l'eau de condensation se forme.

Le joint de la porte est susceptible de glisser hors de la rainure.
Vérifier le bon positionnement du joint de porte dans la rainure.

8 Messages

Les erreurs et les rappels sont signalés par un signal sonore et un message à l'écran. Le signal sonore s'intensifie en cas de message d'erreur et retentit plus fort. Il s'arrête uniquement lorsque le message est confirmé. En présence de plusieurs messages simultanés, ceux prioritaires s'affichent en premier. Chaque message doit être acquitté individuellement.

Tant qu'un message est actif ou tant que l'erreur n'est pas éliminée, il persiste dans le champ de menu.

Remarque

Les détails du message peuvent être affichés via le champ de menu.

Appuyer sur le menu.
Appuyer sur le symbole Messages.
En appuyant sur un message, l'affichage passé à celui suivant. Àpres le dernier message actif, l'affichage passé à l'écran d'accueil.

Alarme de porte

Si la porte reste ouverte plus de 60 secondes, l'avertisseur sonore retentit. Le symbole Alarme de portesaffiche.L'avertisseur sonore s'arrete automatiquelement lorsque la porte est refermee.

L'avertisseur sonore peut etre arrete lorsque la portee est ouverte. L'arrêt du signal sonore est actif tant que la porte est ouverte.

Appuyer sur le symbole Alarme de porte.
L'avertisseur sonore s'arrête.
L'affichage passa à l'écran d'accueil.
Fermer la porte.

Alarme de température

L'advertisseur sonore retentit si la tempéature n'est pas suffisamment froide. Le symbole Alarme de températe s'affiche.

La température a trop augmente pendant les dernières heures ou les derniers jours. Une fois l'anomalie éliminée, l'appareil marche selon le dernier réglage de la température.

Les causes à l'origine d'une température tropielevée peuvent être les suivantes :

• Des alimentés frais chauds ont été introduits dans l'appareil
• Lors duCHOix et du prelevement d'aliments, une quantite excessive d'air chaud ambiant a pénétré à l'intérieur de l'appareil

• Une coupure de courant prolongée s'est produite

• L'appareil est défectueux
  Ouvrir la porte.
  Appuyer sur le symbole Alarme de température.
  L'avertisseur sonore s'arrête. La température la plus chaude ayant etéatteinte pendant le dysfonctionnement s'affiche.
  Appuyer sur I'ecran ou attendre 30 secondes.
  L'affichage passe à l'écran d'accueil. Les flèches et le symbole Alarme de température apparaissent dans le champ de température concerné Le symbole

Messages s'affiche dans le champ du menu .

Vérifier la qualité des aliments. Ne pas consommer les aliments avariés. Ne pas reconceler des aliments décongelés.
Fermer la porte.
Les symboles se désactiver lorsque la température théorique est atteinte.

Si I'etat d'alarme persiste ou si la température ne se règle pas de nouveau d'elle même :

(voir 7).

Pannde secteur

Un signal sonore retentit. Le symbole Panne de secteur s'affiche.

La température a trop augmente à cause d'une panne de secteur ou d'une coupure de courant pendant les dernières heures ou les derniers jours. Lorsque le courant est rétabli, l'appareil marche de nouveau selon le dernier réglage de température. Les rappels actifs restent intacts.

Ouvrir la porte.
Appuyer sur le symbole Panne de secteur.
L'avertisseur sonore s'arrête. La température la plus chaude ayant eté atteinte dans le compartmentingnégléatelpendant la panne de secteur s'affiche.
Appuyer sur I'ecran ou attendre 30 secondes.
L'affichage bascule sur I'ecran d'accueil. Les flèches et le symbole d'alarme de température apparaissent dans le champ de température concenné 念 . Le symbole Messages apparait également dans le champ de menu
Vérifier la qualité des aliments. Ne pas consommer les aliments avaries. Ne pas reconceler des aliments décongelés.
Fermer la porte.
Les symboles se désactivent lorsque la température théorique est atteinte.

Dysfonctionnements de l'appareil

Un signal sonore retentit. Le symbole Panne de l'appareil avec son code d'erreur s'affiche.

Un composant de l'appareil s'avere defectieux.

Ouvrir la porte.
Prendre note du code d'erreur.
Appuyer sur le symbole Panne de l'appareil.
L'avertisseur sonore s'arrête. L'affichage passe à l'écran d'accueil.
Fermer la porte.
S'adresser au service après-vente (voir 6)

Si l'erreur concerne une zone de température précise, le symbole Panne de l'appareil s'affiche dans le champ de température de la zone et non pas la température.

Autres messages

FreshAir-Remplacer le filtré (voir 6)

Nettoyer la grille d'aération (voir 6)

9 Mise hors service

9.1 Arrêt de l'appareil

Remarque

Si l'appareil ou le compartment réfrigerateur ou le compartment congélateur ne s'est pas, le verrouillage enfants est actif.
Désactiver le verrouillage enfants (voir 5.2.2).

9.1.1 Éteindre l'appareil via le menu

L'appareil est complètement étant. L'écran devient noir.

Appuyer sur le menu.
Appuyer sur les flèches de navigation aussi longtemps que nécessaire pour que le symbole Standby s'affiche.
Appuyer sur OK.
Le symbole Standby apparait sur tout I'écran. L'appareil est complètement éteint.
Le symbole Standby s'eteint après 10 minutes.

9.1.2 Éteindre l'appareil via le champ du compartment congestion

L'arrêt du compartmenting congélateur entraine automatiquement l'arrêt des compartments réfrigerateur et BioFresh ! L'écran reste allumé.

Appuyer sur le champ du compartmente ngelateur.
Appuyer sur plus.
Avec avoir sélectionné la température la plus élevé, en exerçant une nouvelle pression, le symbole plus est inactif. Le symbole Standby s'affiche.
Appuyer sur OK.
Le symbole Standby s'affiche dans tous les champs de température.
Les compartment congestioneur, réfrigerateur et BioFresh sont éteints.

9.1.3 Arrêt du compartment réfrigérateur avec BioFresh

Les compartments réfrigérateur et BioFresh peuvent être éteints séparément en cas de nécessité.

Appuyer sur le champ du compartmente réfrigérateur.
Appuyer sur plus.
Avec avoir sélectionné la température la plus élevé, en exerçant une nouvelle pression, le symbole plus est inactif. Le symbole Standby s'affiche.
Appuyer sur OK.
Le symbole Standby s'affiche dans le champ du组成部分 réfrigérateur et BioFresh.
Les compartments réfrigerateur et BioFresh sont éteints.

9.2 Mise hors service

Vider l'appareil.
Couper l'appareil (voir 9).
Sortir la fiche.
Enlever la fiche de l'appareil si nécessaire : La sortie et la déplacer simultanément de gauche à droite.
Nettoyer l'appareil (voir 6.4)
Laisser la porte ouverte afin d'eviter toute formation de mauvaises odeurs.

10 Eliminer l'appareil

L'appareil contient encore des matérieliaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appeareils est à réaliser correctement en respectant les prescriptions et lois en vigueur.

Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher au réfrigerant y contenu (indications sur la plaque signalétique) et à l'huile de s'échapper accidentellement.

Rendre l'appareil inopérant.
Debrancher l'appareil.
Sectionner le cable de raccord.
