Type de produit	Climatiseur mural
Capacité de refroidissement	24000 BTU
Type de réfrigérant	R32
Efficacité énergétique	Classe A++
Dimensions (L x H x P)	1000 x 300 x 230 mm
Poids	40 kg
Alimentation électrique	220-240 V, 50 Hz
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Contrôle à distance	Oui, télécommande incluse
Entretien et nettoyage	Filtres lavables, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande
Sécurité	Système de protection contre les surcharges électriques
Compatibilités	Compatible avec les systèmes de domotique
Garantie	2 ans

FOIRE AUX QUESTIONS - SH-24TA6DX SAMSUNG

Comment réinitialiser le SAMSUNG SH-24TA6DX ?

Pour réinitialiser l'appareil, débranchez-le de la prise électrique, attendez 10 secondes, puis rebranchez-le. Ensuite, maintenez enfoncé le bouton de réinitialisation pendant 5 secondes.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez de brancher un autre appareil sur la même prise pour confirmer. Si cela ne fonctionne pas, contactez le service client.

Comment régler la température sur le SAMSUNG SH-24TA6DX ?

Utilisez le panneau de contrôle pour ajuster la température. Appuyez sur les boutons + ou - pour augmenter ou diminuer la température souhaitée.

Pourquoi l'appareil fait-il du bruit ?

Un léger bruit peut être normal lors du fonctionnement. Cependant, si le bruit est excessif, vérifiez s'il y a des objets obstruant le ventilateur ou si l'appareil est mal positionné.

L'appareil ne refroidit pas correctement, que faire ?

Assurez-vous que les filtres sont propres et que les entrées d'air ne sont pas obstruées. Vérifiez également que la température est réglée correctement.

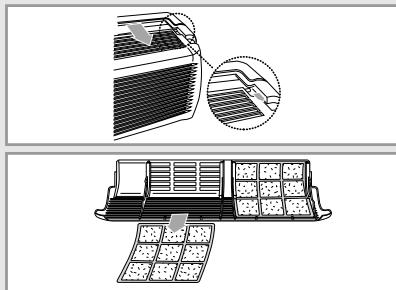

Comment nettoyer le filtre de l'appareil ?

Retirez le filtre de l'appareil, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Où trouver le manuel d'utilisation du SAMSUNG SH-24TA6DX ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de Samsung ou dans la section 'Support' de votre produit.

Que faire si l'affichage de l'appareil est flou ?

Vérifiez si le film de protection est encore présent sur l'écran. Si c'est le cas, retirez-le. Si le problème persiste, redémarrez l'appareil.

L'appareil affiche un code d'erreur, que signifie-t-il ?

Référez-vous au manuel d'utilisation pour comprendre la signification du code d'erreur. Si nécessaire, contactez le service client pour une assistance supplémentaire.

MODE D'EMPLOI SH-24TA6DX SAMSUNG

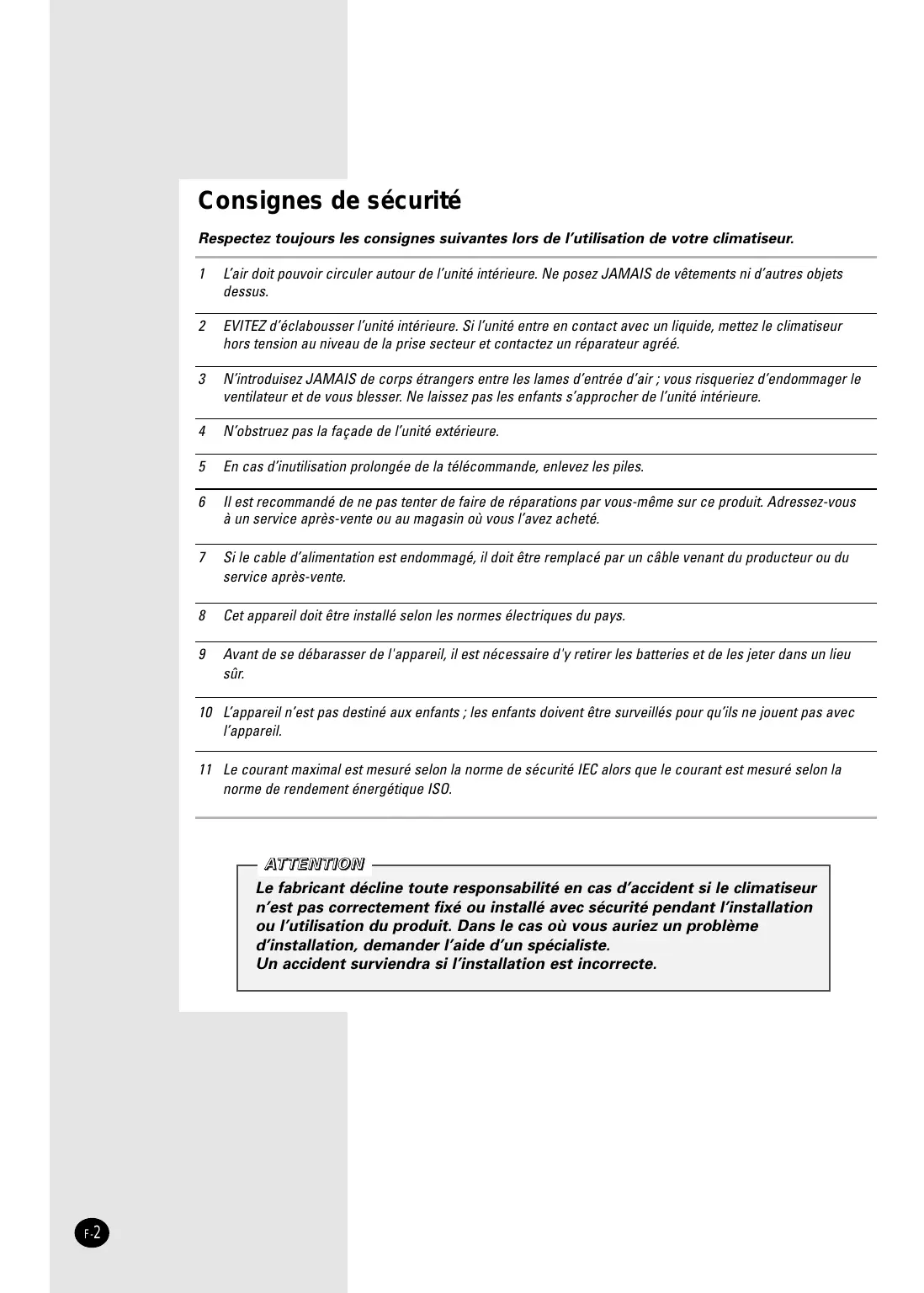

Consignes de sécurité

Respectez toujours les consignes suivantes lors de l'utilisation de votre climatiseur.

1 L'air doit pouvoir circuler autour de l'unité interieure. Ne posez JAMAIS de vêtements ni d'autres objets dessus.
2 EVITEZ d'élabousser l'unité interieure. Si l'unité entre en contact avec un liquide, mettez le climatiseur hors tension au niveau de la prise secteur et contactez un réparateur/agréé.
3 N'introduisez JAMAIS de corps étrangers entre les lames d'entrée d'air ; vous risqueriez d'endommager le ventilateur et de vous blesser. Ne laissez pas les enfants s'approcher de l'unité interieure.
4 N'obstruez pas la façade de l'unité extérieur.
5 En cas d'inutilisation prolongée de la télécommande, enlevez les piles.
6 Il est recommandé de ne pas tenter de faire de réparations par vous-même sur ce produit. Adressez-vous à un service après-vente ou au magasin où vous l'avez acheté.
7 Si le cable d'alimentation est endommagé, il doit être replacé par un cable venant du producteur ou du service après-vente.
8 Cet apparéil doit être installé selon les normes électriques du pays.
9 Avant de se débarasser de l'appareil, il est nécessaire d'y retarder les batteries et de les jeter dans un lieu sûr.
10 L'appareil n'est pas destiné aux enfants; les enfants doivent etre surveillés pour qu'ils ne jouent pas avec l'appareil.
11 Le courant maximal est mesuré selon la norme de sécurité IEC alors que le courant est mesuré selon la norme de rendement énergétique ISO.

ATTENTION

Le fabricant décline toute responsabilité en cas d'accident si le climatiseur n'est pas correctement fixé ou installé avec sécurité pendant l'installation ou l'utilisation du produit. Dans le cas où vous auriez un problème d'installation, demander l'aide d'un spécialiste.

Un accident surviendra si I'installation est Incorrecte.

Sommaire

PREPARERLECLIMATISEUR

■ Consignes de sécurité 2
■ Description des unités 4
■ Telecommande - Boutons et affiche 6
■ Avant-propos 7
■ Insérer les piles dans la télécommande 8

UTILISER LE CLIMATISEUR

■ Fonction 5 Way (façons) 9
Utiliser le climatisation en mode automatique 10
■ Refroidir la piece 11
- Changer la température de la pierce rapidement 12
Deshumidifier la piece 13
Aerer la piece 14
Régler le flux d'air vertical 15

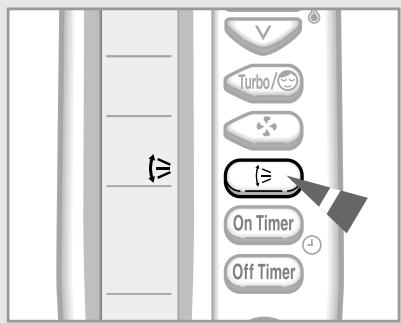

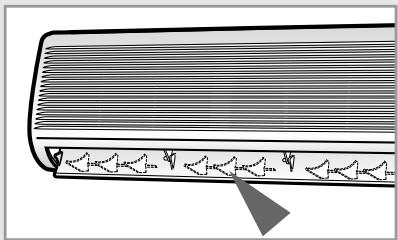

■ Regler le flux d'air horizontal 15

PROGRAMMER LE CLIMATISEUR

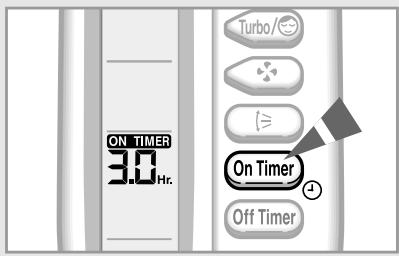

Régler la miniterie de mise en marche 16

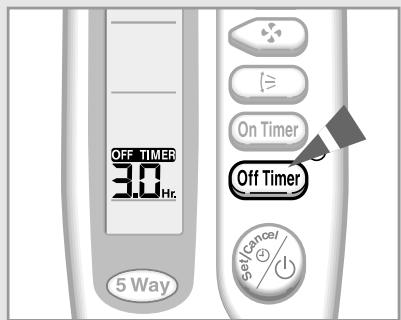

Régler la minuterie d'arrêt 17

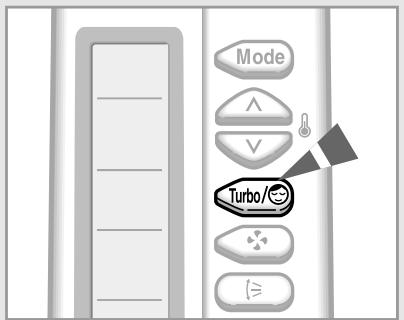

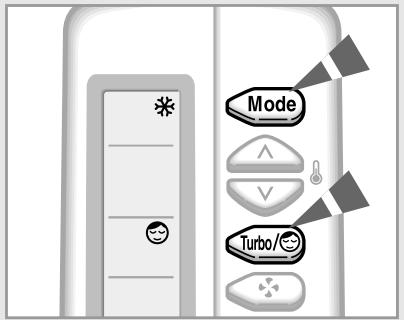

■ Arreter le climatiseur après six heures de fonctionnement . . .18

CONSIGNES D'UTILISATION

■ Conseils d'utilisation 19
■ Température et humidité de fonctionnement 20

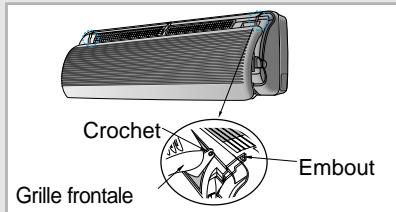

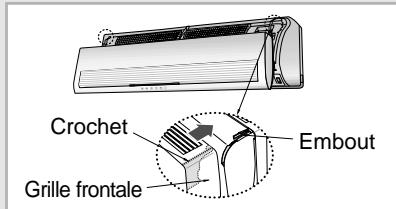

Nettoyer le climatisationur 20
Avant d'appeler le service après-vente 21

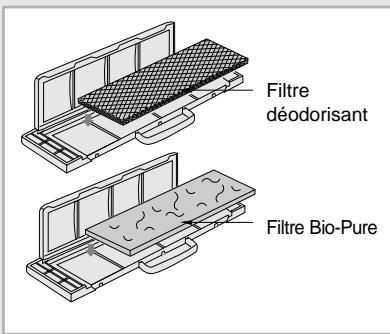

■ Installer un filtré (optionnel) 22

SPECIFICATIONS TECHNIQUES

Le design et l'apparence différé un peu selon le modele.

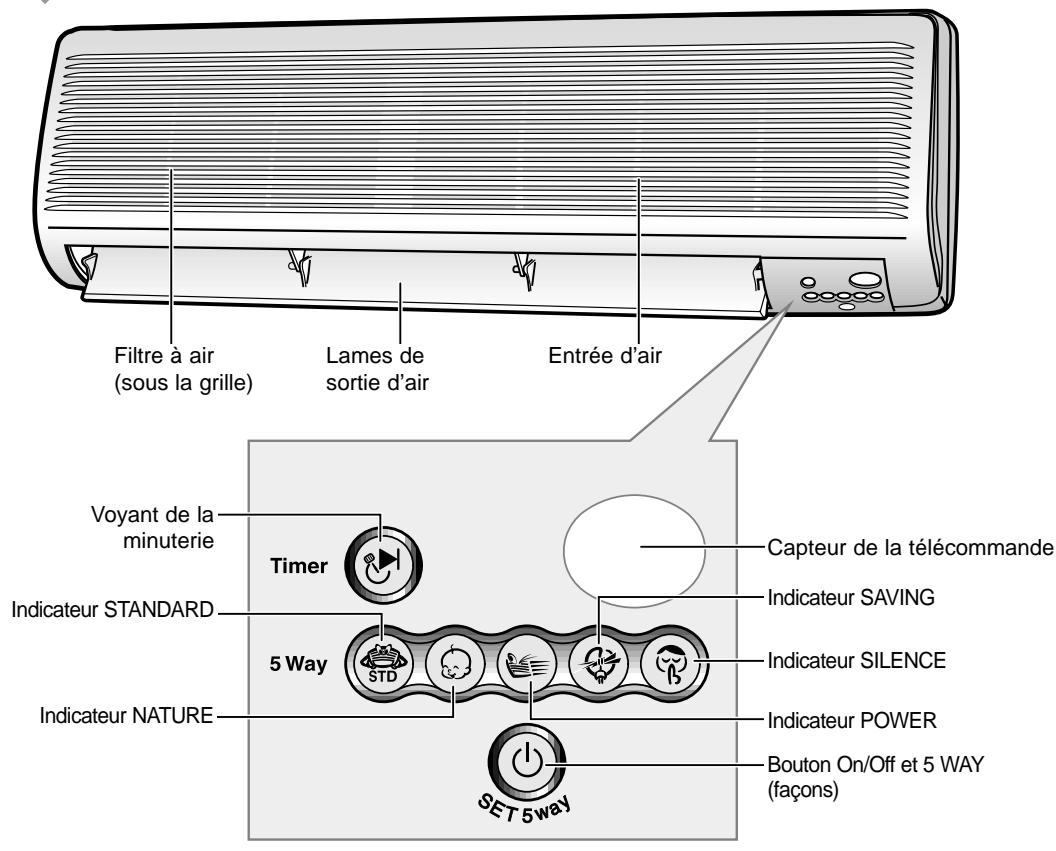

Unité interieure

Pour les détails du système 5 WAY (façons), voir page 9.

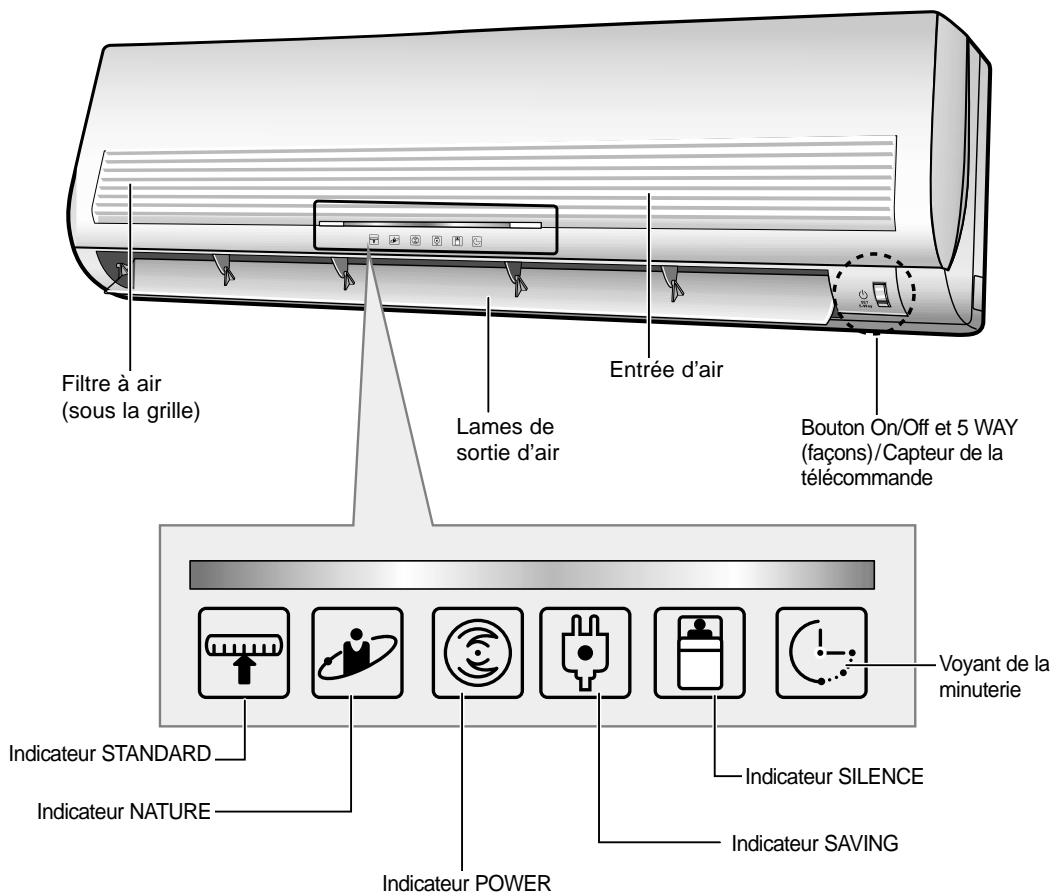

Unité interieure SC**AC**

Note Pour les détails du système 5 WAY (façons), voir page 9.

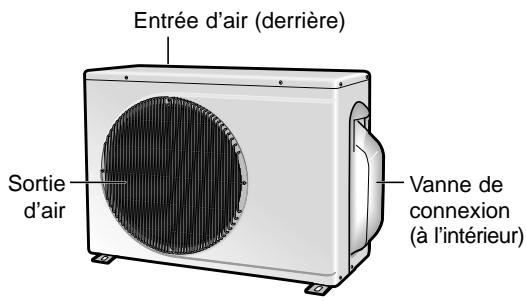

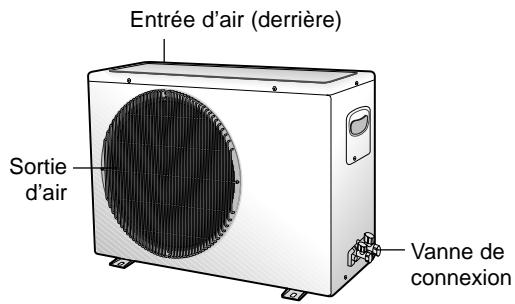

Unité extérieur Le design et l'apparace différé un peu selon le modele.

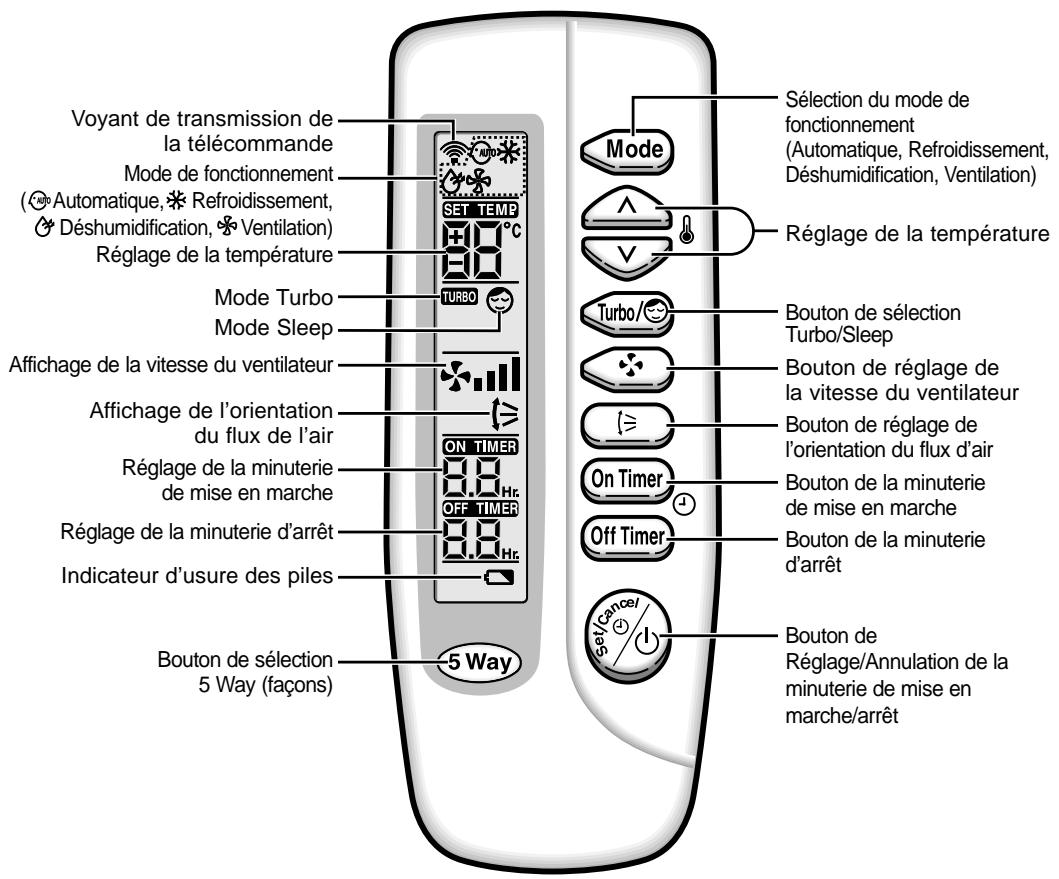

Télécommande - Boutons et affichage

Avant-propos

Vou venez d'acheter un climatiseur de type séparé qu'un technician qualifié vous a installé.

Ce manuel contient des informations importantes sur l'utilisation du climatiseur.

Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.

Le manuel est organisé comme suit.

Les figures des pages 4 et 6 illustrnt :

• les unités intérieure et extérieure,
• les boutons et l'afficheur de la télécommande.

Ces figures vous aideront à repérer les boutons et à comprendre

les symboles affichés.

La partie principale du document contient une série de procédures

par étapes expliquant les différentes fonctions de l'appareil.

Les illustrations des procédures utilisent les trois symboles suivants :

PRESS

PUSH

HOLD DOWN

Insérer les piles dans la télécommande

Voudevezinsererouremplacerlespilesde latelecommande lorsque：

you venez d'acheter le climatiseur.
la télécommande ne fonctionne plus correctement.

Note

Utiliser deux piles LR03 de 1,5V.
Ne jamais utiliser de piles ancériennes ou de piles de marques différentes ensemble.
Les piles risquent de se décharger complètement après un an, même si elles n'ont pas été utilisées.

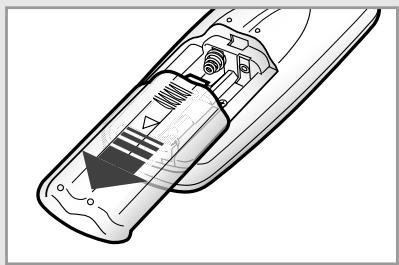

1 En utilisant votre pouce, poussez le couvercle du compartment des piles dans le sens de la flèche et enlevez-le.

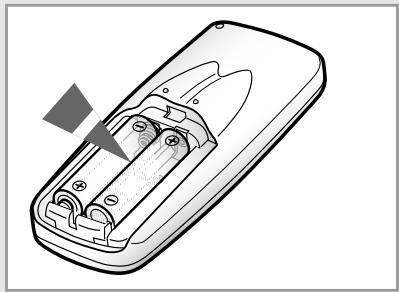

2 Insérez les deux piles, en respectant les polarités indiquées :

le ^+ de la pile avec le ^+ de la telecommande,
le - de la pile avec le - de la télécommande.

3 Remettez le couvercle en place en le faisant glisser jusqu'à ce qu'il s'enclenche.

Vous pouze selectionner la fonction 5 Way avec le mode de fonctionnement du climatiseur pour un meilleur comfort d'utilisation. Vous pouze utiliser la fonction 5 WAY (façons) avec l'unité interieure et la télécommande. Ainsi, même si vous perdez votre télécommande, vous pouze utiliser cette fonction.

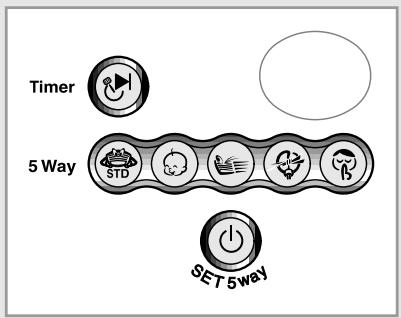

Utilisation avec l'unité interieure

1 Appuyez sur le bouton (ON/OFF) une ou plusieurs fois jusqu'à ce que le mode de fonctionnement souhaité soit sélectionné.

Pour obtenir un(e)...	Sélectionner...
Fonctionnement normal	Le mode (STANDARD)
Réduction de la température	Le mode (NATURE)
Environnement meilleur du climatiseur	Le mode (POWER)
Economie d'énergie	Le mode (SAVING)
Environement silencieux	Le mode (SILENCE)
SC**AC**
Pour obtenir un(e)...	Sélectionner...
Fonctionnement normal	Le mode (STANDARD)
Réduction de la température	Le mode (NATURE)
Environnement meilleur du climatiseur	Le mode (POWER)
Economie d'énergie	Le mode (SAVING)
Environement silencieux	Le mode (SILENCE) Le mode (SILENCE)

2 Pour arrêté le climatisationur, appuyez sur le dessin le bouton (ON/OFF) jusqu'à ce que tous les indicateurs soient éteints.

Note

Mème si le climatiseur est mis en route par l'intermédiaire du bouton ON/OFF, le climatiseur peut être contrôle à l'aide de la télécommande.

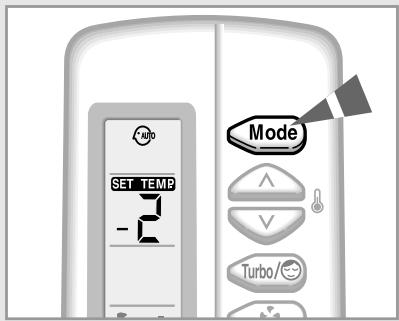

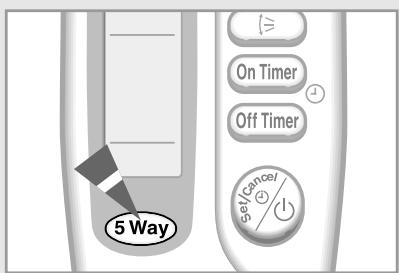

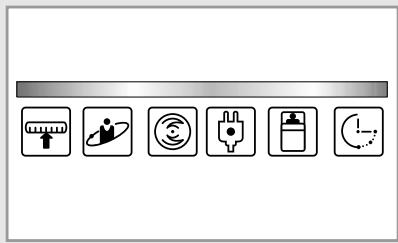

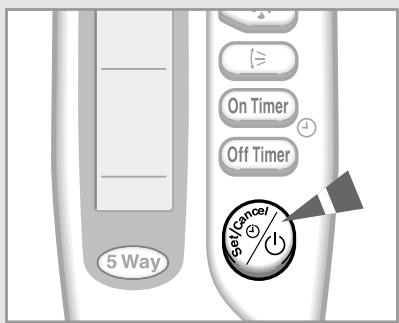

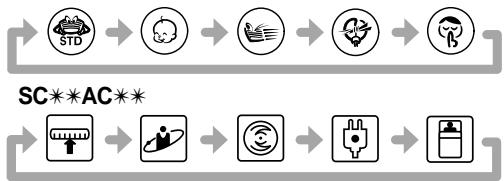

Sélection à l'aide de la télécommande

Pour sélectionner la fonction 5 WAY (façons) avec la télécommande, appuyez sur le bouton 5 Way une ou plusieurs fois jusqu'à ce que le mode de fonctionnement souhaité soit sélectionné.

Chaque fois que vous appuyez sur le bouton 5 WAY (façons) :

Chaque indicateur 5 WAY(façons) sur l'unité interieure s'éteint dans l'ordre.

Vous pouvezmettre en marche voscritatiseur en mode automatique a tout moment.Dans ce mode,la température est preréglée et la vitesse du ventilateur est réglée automatiquement pour un comfort optimal.Vous pouvez modifier la température mais pas la vitesse de ventilation.

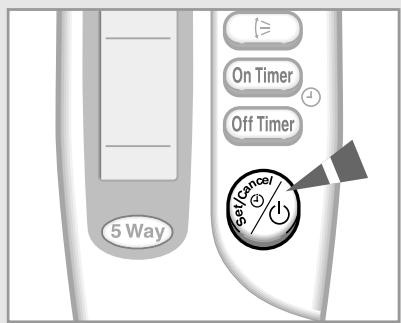

1 Si nécessaire, appuyez sur le bouton (910) (Marche/Arret).

Résultat: • Le climatiseur se met en marche en mode refroidissant avec le ventilateur rapide turbo.

L'indicateur 5 WAY(façons) sur l'unité interieure s'éteint,
l'unité interieure émet un bip.

IMPORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'eviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur
arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délié de trois minutes.

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieureonnechaque fois queyouappuyez sur le bouton MODE.
Le climatiseur fonctionne en mode AUTO.

Note :若您 pouvez changer de mode à tout moment.

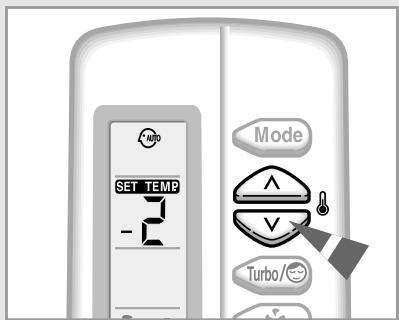

3 Pour régler la température standard (le climatiseur règle automatiquement la température standard en fonction de la température de la piece), appuyer sur les boutons TEMPERATURE une ou plusieurs fois.

SETTEMP. SETTEMP. SETTEMP. SETTEMP.

-2°C -1°C Température prééglée +1°C +2°C

< Quand vous avez chaud > < Quand vous avez froid >

Selectionnez le mode COOL (refroidissement) lorsque vous poulez modifier la :

température de refroidissement préreglee,
vitesse du ventilateur lors du refroidissement.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: • Le climatiseur se met en marche en mode refroidissant avec le ventilateur rapide turbo.

L'indicateur 5 WAY(façons) sur l'unité interieure s'éteint,
l'unité interieure émet un bip.

IVPORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'eviter toute déteriation lorsqu'il est mis en marche après avoir été :

branché sur le secteur
arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délié de trois minutes.

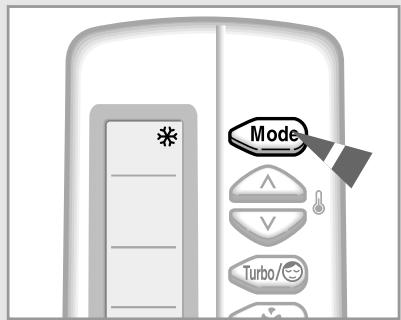

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieureonnechaque fois quevousappuyez sur le bouton MODE.
Le climatiseur fonctionne en mode COOL.

Note :若您 pouvez changer de mode à tout moment.

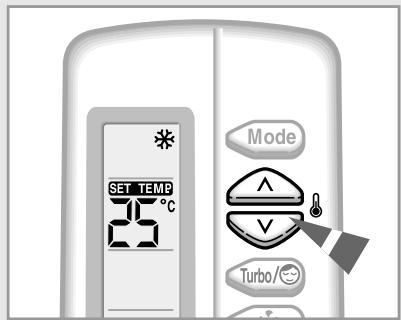

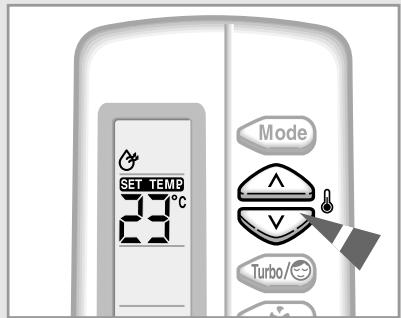

3 Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18^ à 30^ .

Résultat: ♦ Chaque fais que vous appuyez sur un bouton TEMPERATURE :

• La température est modifiée de 1^ .
• l'unité intérieure émet un bip.
  le climatiseur se met en marche en mode Refroidissement, à condition que la température ambiente soit supérieure à la température prérgée.
  Si la température de la salle atteint celle d'ensemble, le climatiseur cesse le refroidissement, mais le ventilateur fonctionne toujours.

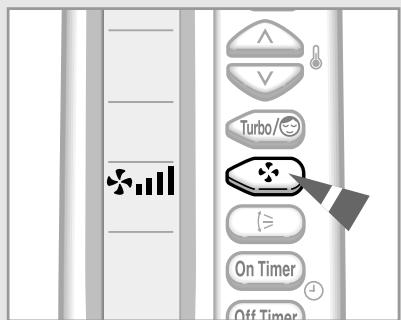

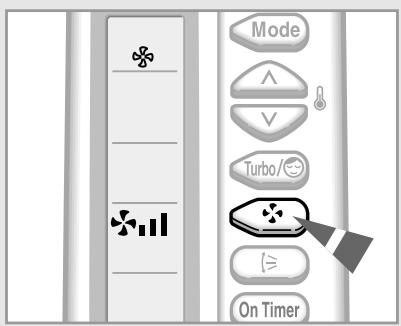

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu'à ce que la vitesse souhaïée s'affiche :

Automatique (ordre: _1 _1 __1 )
Faible
Moyen
Fort
Turbo(maximum)

Résultat: • Chaque fois que vous appuyez sur le bouton FAN(VENTILATEUR), l'unité interieure émet un bip.

5 Pour contrôler la direction du flux d'air, voir page 15.

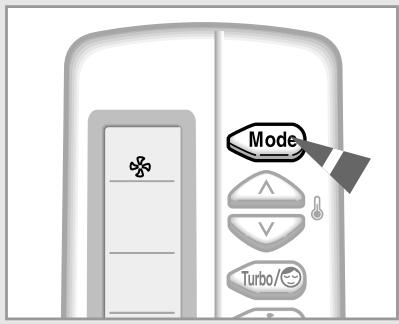

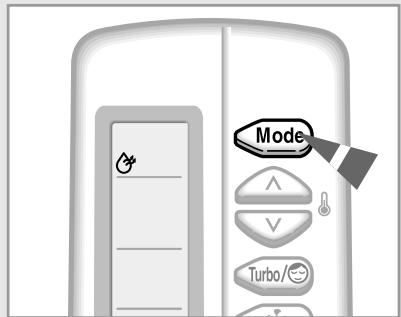

Changer la température de la pierce rapidement

La fonction de refroidissement Turbo vous permet d'augmenter la température de la piece rapidement.

Exemple: En rentrant chez vous, vous trouvez qu'il fait excessivement chaud dans la piece et foulez faire baisser la température le plus vite possible.

En mode Turbo, l'appareil fonctionne à puissance maximale pendant 30 minutes, puis revient au mode de fonctionnement et à la température sélectionnésAAPARAVANT.

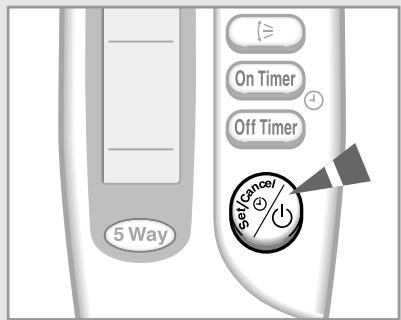

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: ◆ Le climatiseur se met en marche en mode refroidissant avec le ventilateur rapide turbo.

L'indicateur 5 WAY(façons) sur l'unité interieure s'éteint,

l'unité interieure émet un bip.

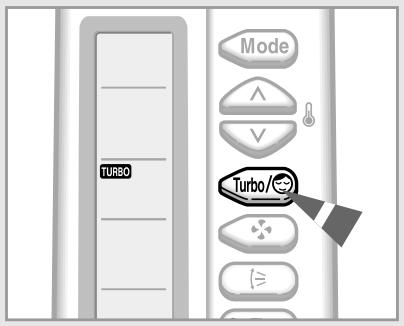

2 Appuyez sur le bouton Turbo/

Résultat: ◆ le réglage de la température et du ventilateur se fait automatiquement.

le climatiseur refroidit la pierce le plus vite possible.

après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. Mais si vous appuyez sur le bouton (Turbo) au mode DRY(SECHER) ou FAN(VENTILATEUR) cela se change automatiquement en mode AUTO (AUTOMATIQUE).

3 Si vous souhaitez minutes, arrêté le mode Turbo avant une période de 30 minutes, appuyez sur le bouton Turbo/une ou plusieurs fois jusqu'à ce que TURBO ou disparaissent.

Résultat: ◆ le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

4 Pour contrôler la direction du flux d'air, voir page 15.

Si l'atmosphère de la piece est humide ou moite, vous pouvez supprimer l'excess d'humidité sans trop faire baisser la température.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrét).

Résultat: • Le climatiseur se met en marche en mode refroidissant avec le ventilateur rapide turbo.

L'indicateur 5 WAY(façons) sur l'unité interieure s'éteint,
l'unité interieure émet un bip.

PORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'eviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur
arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décai de trois minutes.

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieureonnechaque fois quevousappuyez sur le bouton MODE.
Le climatiseur fonctionne en mode DRY.

Note 您 pouvez changer de mode à tout moment.

3 Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitation s'affiche. Températures possibles : de 18^ à 30^ .

Résultat: ♦ Chaque fois que vous appuyez sur un bouton TEMPERATURE :
- La température est modifiée de 1^ .
- l'unité intérieure émet un bip.
le climatiseur commence à déshumidifier la piece.
Le début d'air est réglé automatiquement.

4 Pour contrôler la direction du flux d'air, voir page 15.

Si l'atmosphère est renfermée, vous pouvez aérer la piece à l'aide de la fonction de ventilation (FAN).

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: • Le climatiseur se met en marche en mode refroidissant avec le ventilateur rapide turbo.

L'indicateur 5 WAY(façons) sur l'unité interieure s'éteint,
l'unité interieure émet un bip.

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieureonnechaque fois queyouappuyez sur le bouton MODE.
Le climatiseur fonctionne en mode FAN.
la température est régée automatiquement.

Note :若您 pouvez changer de mode à tout moment.

3 Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu'à ce que la vitesse souhaïée s'affiche :

Résultat: • Chaque fois que vous appuyez sur le bouton FAN(VENTILATEUR), l'unité interieure émet un bip.

4 Pour contrôler la direction du flux d'air, voir page 15.

Régler le flux d'air vertical

Selon la hauteur de l'unité interieure sur le mur de la pierce, vous pouvez régler l'orientation des lames de sortie d'air au bas de l'unité, pour augmenter l'efficacité du climatiseur.

1 Appuyez sur le bouton Swing une ou plusieurs fois comme demanded. Résultat: l'orientation vertical des lames est modifiée.

CONSEIL

Pour...

refroidir la piece

orientez les lames vers le...

haut.

2 Si vous souhaitez que les lames rouge de haut en bas quand le climatiseur fonctionne, appuyez sur le bouton SWING(TOURNER). Résultat: les lames se déplacent autour de la position initiale que vous avez réglee.
3 Pour arrêter le mouvement de haut en bas des lames, appuyez sur le bouton SWING(TOURNER) encore une fois.

Note

Lorsque you...

arrêtez le climatiseur

le remettez en marche

alors les lames...

se ferment complètement.

commencer en position initiale qui est fonctionnelle.

Réglez le flux d'air horizontal

Deux autres groupes de lames se trouvent à l'intérieur de la sortie d'air.
Alors que les lames extérieures peuvent être déplacées vers le haut ou vers le bas, les lames interieures se déplacent vers la droite ou vers la gauche.

1 Réglez la position de chaque groupe de lames à l'intérieur de l'unité en les poussant vers la droite ou vers la gauche.

* Le design et l'apparce différent un peu selon le modele.

La minuterie de mise en marche vous permet demettre en marche automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

1 Pour fixer le temps avant la mise en marche, appuyer sur le bouton ON TIMER une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. Temps possibles : entre 30 minutes et 24 heures.
2 Appuyer sur le bouton de réglage/annulation © ® afin de marquer la fin du réglage.

Résultat: Le temps restant s'affiche.

Levoyant de la minuterie arrête de clignoter.
Le mode sélectionné et la température disparaissent au bout de 10 secondes.
Le climatiseur s'allumera automatiquement et le réglage de la minutesie de mise en marche disparaître lorsque le compteur aura atteint le temps prérégle.

3 PourCHOIR le mode I'opération en avance, appuyez sur le bouton Mode jusqu'au mode desirede qu'y se trouve sur le haut de telecommande.

Résultat: Le climatisationur va démarrer en mode besoin quand il est allumé.

Annuler la minuterie de mise en marche

1 Pour annuler la minuterie de mise en marche, appuyer sur le bouton ON TIMER une ou plusieurs fois jusqu'à ce que le réglage de la minuterie de mise en marche disparaissé.

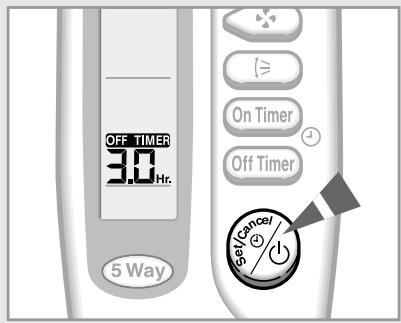

2 Appuyer sur le bouton de Reglage/Annulation

Note

Si vous souhaitezmettre en marche votre climatiseur avant que la minuterieatteigne le temps preréglé,appuyer sur le bouton (ON/OFF)

La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

1 Pour fixer le temps avant l'arrêt, appuyer sur le bouton OFF TIMER une ou plusieurs fois jusqu'à ce que le temps avant l'arrêt s'affiche. Temps possibles : entre 30 minutes et 24 heures.
2 Appuuyer sur le bouton de Reglage/Annulation 5 % afin de marquer la fin du réglage.

Résultat: Le temps restant s'affiche.

Levoyant de la minuterie arrête de clignoter.
Le climatiseur s'arrête automatiquement et le réglage de la minuterie d'arrêt disparaître lorsque le compteur aura atteint le temps prérégèle.

Exemple Si vous souhaitezmettre en marche le climatiseur dans 2 heures et l'arreter deux après :

1. Appuyer sur le bouton ON TIMER jusqu'à ce que '2.0 Hr' s'affiche.
2. Appuyer sur le bouton de Reglage/Annulation
3. Appuyer sur le bouton OFF TIMER jusqu'à ce que '4.0 Hr' s'affiche.
4. Appuyer sur le bouton de Reglage/Annulation

Note
Vous pouvez vérifier ou changer le mode de réglage et/ou la température en appuyant sur le bouton MODE ou les boutons TEMPERATURE après avoir régla la minuterie d'arrêt.

Annuler la minuterie d'arrêt

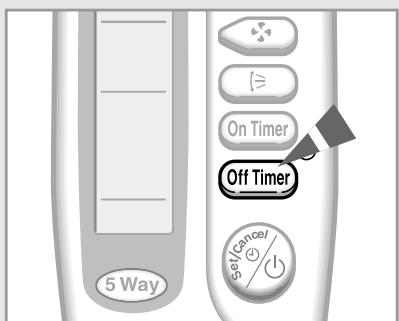

1 Pour annuler la minuterie d'arrêt, appuyer sur le bouton OFF TIMER une ou plusieurs fois jusqu'à ce que le réglage de la minuterie d'arrêt disparaisse.
2 Appuyer sur le bouton de Reglage/Annulation

Note

Si vous souhaitez arrêté votre climatisationur avant que la minuteserieatteigne le temps préréglé,appuyer sur le bouton (ON/OFF)

Arrête le climatiseur après six heures de fonctionnement

La fonction Sleep Timer permet d'arrêter le climatiseur automatiquement après six heures de refroidissement.

Note

Pour arrêter le climatiseur à une heures spécifique, reportez-vous à la page 17.

1 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.
2 Appuyez sur le bouton une ou plusieurs fois jusqu'à ce que apparaisse sur la télécommande.

Résultat: l'unité interieure émet un bip.
le climatiseur fonctionne pendant six heures comme illustré ci-dessous.

Refroidissement

La température augmente de 1^ par heures.
Lorsqu'elle augmente de 2^ (apres deux heures), la nouvelle température est maintainue pendant quatre heures.

Annuler l'arrêt après six heures de fonctionnement

Si vous ne souhaitez plus que le climatiseur s'arrête après six heures, vous pouvez annuler la minuteurie correspondante.

Appuyez sur Turbo/

Résultat: l'unité interieure émet un bip,

le n'appeaft plus,
le climatiseur fonctionne normalement.

Les conseils suivants vous aideront à profiter au maximum de votre climatisationur.

Sujet	Conseil
Coupure de courant	En cas de panne de courant pendant le fonctionnement du climatiseur, l'appareil s'accrite. Lorsque le courant est rétabli,
	**A5**	**B5**
	**A9**	**B9**	vous doivent appuyer sur (Marche/Arrêt) pour le remettre en marche.
	**AA**	**BA**
	**CA**	**C5**
	**C9**
	**A0**	**B0**
	**A6**	**B6**	le climatiseur se met en route automatiquement.
	**A8**	**B8**
	**AB**	**BB**
	**CB**	**C6**
	**C0**

Note S'assurer du modele que vous arez acheté car certains climatiseurs ne se remeltent pas en route automatiquement.

Température et humidité de fonctionnement

Le tableau ci-dessous indique les fourchettes de température et d'humidité dans lesquilles vous pouvez utiliser le climatiseur.

Si vous utilisez le climatisationur…	alors…
température trop élevé	le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatisationur.
température trop BASSE	Si l'échangeur de chaleur gèle, cela peut provoquer un dysfonctionnement tel qu'une fuite.
taux d'humidité trop élevé	des gouttes de condensation peuvent se former sur l'enveloppe de l'unité intérieure en cas d'utilisation prolongée.
Mode	Température extérieure	Température intérieure
Refroidissement	21°C à 43°C environ	18°C à 32°C environ
Déshumidification	18°C à 43°C environ	18°C à 32°C environ

Si la climatisation est utilise au dessus de 33^ (température interieure), il ne peut pas fonctionner a plein rendement.

Nettoyez le climatiseur

07/09/12

18/24

SCAC

Pour garantir le bon fonctionnement du climatiseur, vous devez le nettoyer périodiquement pour enlever la poussière accumulée dans le filtre à air.

PORTANT

Avant de nettoyer le climatiseur, mettez-le hors tension au niveau de la prise secteur.

1 Ouvrez la grille frontale en tirant sur les deux languettes au bas des côtsgue gauche et droit de l'unité intérieure.
2 ***07/09/12***, SC**AC**

Démontez la grille frontale en le tirant vers l'avant.

18/24

Le nettoyage du climatisateur sera facilité si vous enlevez la grille. Pour l'enlever, soulevez-la le plus possible, et tirez-la vers le bas. Procedez de façon inverse pour la remetre en place.

3 ***07/09/12***

Tenez le bord du filtre à air sous la grille frontale et tirer.

18/24, SC*AC

Relevez le bord inférieur des filtres à air et dégagez-les en les tirant vers le bas.

4 Dépoussière les filtres à l'aide d'un aspirateur ou d'une brosse.
5 5-1 ***18/24***, SC**AC**

Lorsque vous avez terminé, inséréz le bord supérieur des filtres dans leur logement et appuyez vers le bas sur le bord inférieur jusqu'à ce que les filtres s'enclenchent.

5-2 Nettoyez la façade de l'appareil à l'aide d'un chiffon humide et d'un détergent doux (n'utilise jamais d'alcool, de dissolvant ou d'autres produits à base chimique).

6 Remontez les filtres à air et la grille frontale.

Remarque

Après une période d'inutilisation prolongée, faites fonctionner le ventilateur pendant trois ou quatre heures pour secher totalement l'intérieur du climatiseur.

Avant d'appeler le service après-vente

En cas de problème, commencez par effectuer les vérifications suivantes. Elles vous éviteront peut-être de faire appel inutillement au service après-venture.

Problème	Explication/solution
Le climatiseur ne fonctionne pas du tout.	Vérifiez que le climatiseur est sous tension au niveau de la prise secteur.Vérifiez que l'indicateur 5 WAY(façons) de l'unité interieure est allumé ; sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande.Vérifiez si levoyant TIMER de l'unité interieure est allumé . Si ouï : -attendez l'heure programmée pour constater si le climatiseur se met en marche automatiquement -annulez la programmation (reportez-vous aux pages 16 et 17 pour plus d'informations)
La télécommande ne fonctionne pas.	Vérifiez qu'il n'y a pas d'obstacle entre vous et l'unité interieure.Vérifiez les piles de la télécommande.Vérifiez que vous n'êtes pas trop loin de l'unité interieure (7 mètres maximum).
Vous n'entendez pas de bip lorsque vous appuyez sur le bouton (Marche/Arrêt) de la télécommande.	Vérifiez que la télécommande est orientée vers le capteur d'infrarouges au centre de l'unité interieure.Si nécessaire, remplacez les piles de la télécommande.
Le climatiseur ne refroidit pas la)piece.	Vérifiez que vous avez sélectionné le mode de fonctionnement correct (Automatique, Refroidissement).La température de la piece est peut-être trop BASSe.La grille du filtre à air est peut-être obstruée par la poussière ; reportez-vous aux instructions de nettoyage de la page 20.Vérifiez qu'il n'y a pas d'obstacle devant l'unité extérieure.
La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton FAN(VENTILATEUR).	Vérifiez que le mode d'opération est fixé sur le mode COOL(FRAIS) ou FAN(VENTILATEUR); sur le mode AUTO(AUTOMATIQUE), la vitesse du ventilateur est modifiée automatiquement, et sur le mode DRY(SECHER), le mode AUTO(AUTOMATIQUE) se meten place.
La direction du flux d'air ne change pas quand vous appuyez sur le bouton SWING(TOURNER).	Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton (Marche/Arrêt) de la télécommande.
La minuterie ne fonctionne pas.	Vérifiez que la minuterie a été programmée correctement (reportez-vous aux pages 16 et 17).
Des odeurs se répandent dans la)piece pendant la climatisation.	Aéréz la)piece.

Le climatiseur peut être accommodé avec un filtré déodorisant et Bio-Pure pour enlever les poussières et les mauvaises odeurs. Ces filtres doivent être changés tous les trois mois environ, selon l'utilisation faite du climatiseur.

1 Retirez le filtr de son emballage.
Note Ne déballez le filtré qu'au moment de l'insteller, sous peine de le rendre inefficace.
2 Insérez le filtré dans son support et appuyez sur les trois languettes de fixation, jusqu'à ce que vous entendiez un déclic.
3 Ouvrez la grille frontale en tirant sur les deux languettes au bas des côts gauche et droit de l'unité interieure.
4 Enlevez l'ancien filtré et installez le nouveau à sa place.

La dernière dette du Modèle Unité intérieure indique l'alimentarion en énergie. "E" comme pour "AS12AAME", par exemple.

Unité intéérieure	Unité extérieur	Unité intéérieure	Unité extérieur
AS24A5(6)RCD	US24A5(6)RCD	AS24B5(6)RCD	US24B5(6)RCD
AST24A5(6)RB(E)D	UST24A5(6)RB(E)D	AST24B5(6)RB(E)D	UST24B5(6)RB(E)D
SC24AC5(6)	SC24AC5(6)X	SC24TB5(6)(8)D	SC24TB5(6)(8)DX
SC24TA5(6)(8)D	SC24TA5(6)(8)DX	AS18B9(0)RB(C)(D)(E)D	US18B9(0)RB(C)(D)(E)D
AS18A9(0)RB(C)(D)(E)D	US18A9(0)RB(C)(D)(E)D	SC18ZB9(0)D	SC18ZB9(0)DX
SC18ZA9(0)D	SC18ZA9(0)DX	AS12BA(B)MB(E)	US12BA(B)MB(E)
SC18AC9(0)	SC18AC9(0)X	SC12ZBA(B)	SC12ZBA(B)X
AS12AA(B)MB(E)	US12AA(B)MB(E)	AS09B5(6)MB(D)(E)D	US09B5(6)MB(D)(E)D
SC12ZAA(B)	SC12ZAA(B)X	SC09ZB5(6)D	SC09ZB5(6)DX
SC12ACA(B)	SC12ACA(B)X	AS07B5(6)MB(D)(E)D	US07B5(6)MB(D)(E)D
AS09A5(6)MB(D)(E)D	US09A5(6)MB(D)(E)D	SC07ZB5(6)D	SC07ZB5(6)DX
SC09ZA5(6)D	SC09ZA5(6)DX	AST24C5(6)RE(B)	UST24C5(6)RE(B)
SC09ACA(B)	SC09ACA(B)X	AST18C9(0)RE(B)	UST18C9(0)RE(B)
AS07A5(6)MB(D)(E)D	US07A5(6)MB(D)(E)D	AS12CA(B)ME(B)	US12CA(B)ME(B)
SC07ZA5(6)D	SC07ZA5(6)DX	AS09C5(6)ME(B)	US09C5(6)ME(B)
SC07AC5(6)	SC07AC5(6)X	AS07C5(6)ME(B)	US07C5(6)ME(B)
		AST18A9(0)REF	UST18A9(0)REF
		AST18C9(0)REF	UST18C9(0)REF

THIS AIR CONDITIONER IS MANUFACTURED BY: ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR: CE CLIMATISEUR EST FABRIQUE PAR:

SAMSUNG

ELECTRONICS
