SH-12APGDX/SER - Climatiseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split (unité intérieure et extérieure)
Marque	SAMSUNG
Modèle	SH-12APGDX/SER
Unité intérieure	SH12APGDX
Unité extérieure	UQ12P4GBD ou UQ12P4GED
Alimentation	220-240 V ~ 50 Hz
Modes de fonctionnement	Auto, Refroidissement, Chauffage, Déshumidification, Ventilation, Turbo, Anion, Économie d'énergie
Minuterie	Marche et arrêt programmables de 30 min à 24 h
Minuterie sommeil	Arrêt automatique après 6 heures
Direction du flux d'air	Verticale motorisée, horizontale manuelle
Télécommande	Oui, avec piles LR03 (piles non fournies)
Filtres	Filtre à air lavable ; filtres désodorisant et bio (optionnels)
Anion	Oui, via ioniseur intégré
Dégivrage automatique	Oui, en mode chauffage
Fonctionnement sans télécommande	Oui, via interrupteur ON/OFF sur l'unité intérieure
Température de fonctionnement (refroidissement)	Intérieure : 18-32 °C, extérieure : 21-43 °C
Température de fonctionnement (chauffage)	Intérieure : ≤ 27 °C, extérieure : 0-24 °C
Entretien	Nettoyage des filtres tous les 3 mois ; avant nettoyage, couper l'alimentation
Sécurité	Dispositif de sécurité anti-redémarrage (3 min) ; protection contre le givre
Dimensions (estimées)	Unité intérieure : 800 x 300 x 200 mm ; extérieure : 700 x 500 x 300 mm
Poids (estimé)	Unité intérieure : 10 kg ; extérieure : 30 kg

FOIRE AUX QUESTIONS - SH-12APGDX/SER SAMSUNG

Comment puis-je mettre en marche le climatiseur si la télécommande est perdue ?

Vous pouvez utiliser l'interrupteur ON/OFF situé sur le côté droit de l'unité intérieure. Abaissez le grill avant inférieur, puis appuyez sur l'interrupteur. Le climatiseur se mettra en marche en mode Chauffage si la température ambiante est inférieure à 21 °C, ou en mode Refroidissement si elle est supérieure ou égale à 21 °C.

Comment nettoyer les filtres à air ?

Avant toute opération, mettez le climatiseur hors tension. Ouvrez le grill avant supérieur, soulevez les filtres et retirez-les. Utilisez un aspirateur ou un balai pour enlever la poussière. Si nécessaire, lavez-les à l'eau claire et laissez-les sécher à l'air libre avant de les remettre en place. Il est recommandé de nettoyer les filtres tous les 3 mois.

Pourquoi le climatiseur ne démarre-t-il pas immédiatement après l'avoir allumé ?

Le climatiseur est équipé d'un dispositif de sécurité qui retarde le démarrage de 3 minutes après une remise sous tension ou un arrêt. Ceci afin d'éviter toute détérioration du compresseur. Attendez quelques instants, l'appareil se mettra en route automatiquement.

Comment utiliser la fonction Turbo pour refroidir ou chauffer rapidement ?

Assurez-vous que le climatiseur est en marche, puis appuyez sur le bouton Turbo de la télécommande. L'appareil fonctionne à puissance maximale pendant 30 minutes, puis revient automatiquement au mode et à la température précédents. Pour annuler avant la fin, appuyez à nouveau sur le bouton Turbo.

Comment programmer la minuterie de mise en marche ?

Appuyez plusieurs fois sur le bouton de minuterie (horloge) jusqu'à afficher le délai souhaité (de 30 min à 24 h). Appuyez ensuite sur le bouton Set/Cancel pour valider. Le climatiseur se mettra en marche automatiquement après ce délai. Vous pouvez choisir le mode de fonctionnement avant la mise en marche en appuyant sur le bouton Mode.

Que faire si le climatiseur ne refroidit pas ?

Vérifiez d'abord que le mode sélectionné est bien Refroidissement (Cool) et non un autre mode. Assurez-vous que la température réglée est inférieure à la température ambiante. Contrôlez que le filtre à air n'est pas obstrué par la poussière et qu'aucun obstacle ne bloque l'unité extérieure. Si le problème persiste, contactez un service après-vente agréé.

Comment activer la fonction Anion ?

Appuyez sur le bouton Anion de la télécommande. Le climatiseur produira des anions pour purifier l'air. Cette fonction peut être utilisée même lorsque l'appareil est éteint : dans ce cas, elle le mettra en marche en mode Ventilation. Pour arrêter, appuyez à nouveau sur le bouton Anion.

Comment régler la direction du flux d'air ?

Pour régler la direction verticale, appuyez sur le bouton de direction verticale (flèche haut/bas) de la télécommande. Les lames externes se déplaceront. Pour un mouvement oscillant, maintenez appuyé le bouton. La direction horizontale se règle manuellement en poussant les lames internes vers la gauche ou la droite.

Que faire en cas de panne de courant ?

Lorsque le courant est rétabli, le climatiseur se remettra en route automatiquement dans le mode précédemment utilisé, après un délai de sécurité de 3 minutes. Aucune intervention n'est nécessaire de votre part.

Comment utiliser la fonction d'économie d'énergie ?

Cette fonction est disponible uniquement en mode Refroidissement. Appuyez sur le bouton Energy Saving de la télécommande. La température est alors limitée entre 26 °C et 30 °C, et les lames oscillent automatiquement pour optimiser la diffusion de l'air. Pour quitter ce mode, appuyez à nouveau sur le bouton.

MODE D'EMPLOI SH-12APGDX/SER SAMSUNG

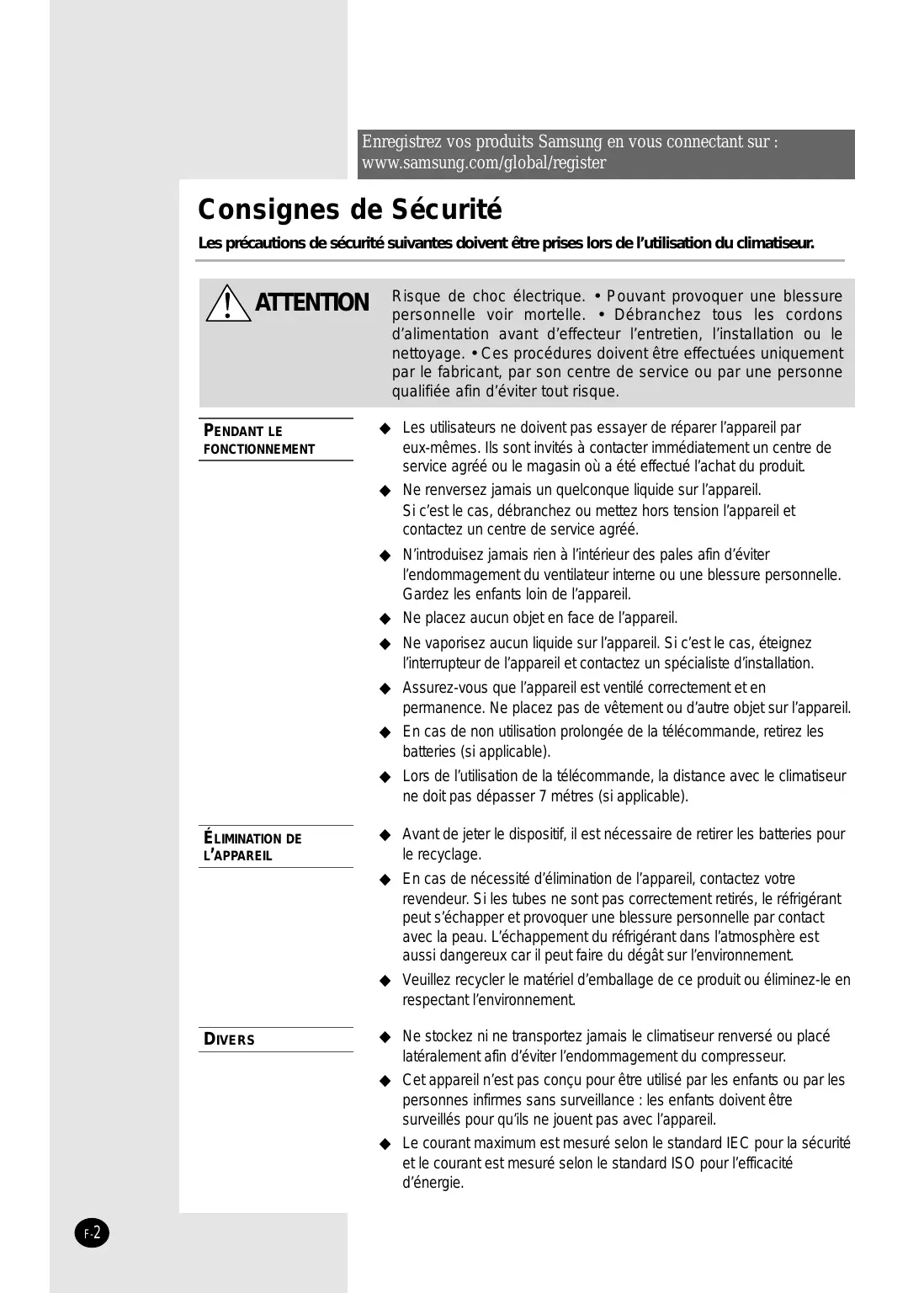

Consignes de sécurité

Les précautions de sécurité suivantes doivent être prises lors de l'utilisation du climatiseur.

Attention

Risque de choc électrique. • Pouvant provoquer une blessure personnelle, voir mortelle. • Débranchez tous les cordons d'alimentation avant d'effectuer l'entretien, l'installation ou le nettoyage. • Ces procédures doivent être effectuées uniquement par le fabricant, par son centre de service ou par une personne qualifiée afin d'éviter tout risque.

Pendant le fonctionnement

Les utilisateurs ne doivent pas essayer de réparer l'appareil par eux-mêmes. Ils sont invités à contacter immédiatement un centre de service/agréé ou le magasin où a été effectué l'achat du produit. Ne renversez jamais aucun liquide sur l'appareil. Si c'est le cas, débranchez ou mettez hors tension l'appareil et contactez un centre de service agréé. N'introduisez jamais rien à l'intérieur des pales afin d'éviter l'endommagement du ventilateur interne ou une blessure personnelle. Gardez les enfants loin de l'appareil. Ne placez aucun objet en face de l'appareil. Ne vaporisez aucun liquide sur l'appareil. Si c'est le cas, éteignez l'interrupteur de l'appareil et contactez un spécialiste d'installation. Assurez-vous que l'appareil est ventilé correctement et en permanence. Ne placez pas de vêtement ou d'autre objet sur l'appareil. En cas de non utilisation prolongée de la télécommande, retirez les batteries (si applicable). Lors de l'utilisation de la télécommande, la distance avec le climatiseur ne doit pas dépasser 7 mètres (si applicable).

Elimination de l'appareil

Avant de jeter le dispositif, il est nécessaire de retirer les batteries pour le recyclage. En cas de nécessité d'élimination de l'appareil, contactez votre revendeur. Si les tubes ne sont pas correctement reliés, le réfrigérant peut s'échapper et provoquer une blessure personnelle par contact avec la peau. L'échappement du réfrigérant dans l'atmosphère est aussi dangereux car il peut faire du dégât sur l'environnement. Veuillez recycler le matériel d'emballage de ce produit ou éliminez-le en respectant l'environnement.

DIVERS

Ne stockez ni ne transportez jamais le climatiseur renversé ou placé latéralement afin d'éviter l'endommagement du compresseur. Cet appareil n'est pas conçu pour être utilisé par les enfants ou par les personnes infirmes sans surveillance : les enfants doivent être surveillés pour qu'ils ne jouent pas avec l'appareil. Le courant maximum est mesuré selon le standard IEC pour la sécurité et le courant est mesuré selon le standard ISO pour l'efficacité d'énergie.

Preparerleclimatiseur

Consignes de Sécurité 2 Description des unités 4 Télécommande - Boutons et affichage 6 Avant-propos 7 Insérer les piles dans la télécommande 8

Utiliser le climatiseur en mode automatique ■ Refroidir la pièce ■ Réchauffer la pièce ■ Changer la température de la pièce rapidement ■ Déshumidifier la pièce ■ Aérer la pièce ■ Mode de sélection de l'économie d'énergie ■ Produire de l'anion ■ Régler le flux d'air vertical ■ Régler le flux d'air horizontal

Programmer le climatiseur

■ Régler la minuterie de mise en marche 18 Régler la minuterie d'arrêt 19 ■ Arrêter le climatiseur après six heures de fonctionnement 20

Conseils d'utilisation 21 ■ Température et humidité de fonctionnement 22 Utiliser le climatiseur sans télécommande 22 Avant d'appeler le service après-vente 23 Nettoyez le climatiseur 24 Désodorisant et Filtre Bio (Optionnel) 25

Comment éliminer ce produit (déchets d'équipements électriques et électroniques)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente.

Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Le design et l'apparence diffèrent un peu selon le modèle.

Note

Si vous voulez allumer/éteindre l'écran pendant le fonctionnement, appuyez sur le bouton □ sur la télécommande. La sonde de température ambiante détecte la température de l'air autour de la sonde, et montre la température sur l'écran.

Unité extérieure

UQ07P2GED SH07ZP2DX

UQ09P2GBD UQ09P2GED SH09ZP2DX

UQ12P4GBD UQ12P4GED SH12ZP4DX

Entrée d'air (derrière)

Unité extérieure

SH07APGDX SH09APGDX

Entrée d'air (derrière)

Unité extérieure

SH12APGDX

Unité extérieure

UQ18P0GBD UQ18P0GED SH18AP0DX SH18ZP0DX

UQ24P6GBD UQ24P6GED SH24AP6DX SH24ZP6DX

Entrée d'air (derrière)

Avant-propos

Vous venez d'acheter un climatiseur de type séparé que un technicien qualifié vous a installé.

Ce manuel contient des informations importantes sur l'utilisation du climatiseur.

Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.

Le manuel est organisé comme suit.

Les figures des pages de 4 à 6 illustrent :

• les unités intérieure et extérieure,
• les boutons et l'afficheur de la télécommande.

Ces figures vous aideront à repérer les boutons et à comprendre

les symboles affichés.

Du manuel, vous trouverez une série de procédés étape-par-étape pour chaque fonction disponible.

Les illustrations des procédures utilisent les trois symboles suivants :

APPUYEZ

POUSSEZ

MAINTENEZ APPUYE

Insérer les piles dans la télécommande

Vous devez insérer ou remplacer les piles de la télécommande lorsquе

Vous venez d'acheter le climatiseur. La télécommande ne fonctionne plus correctement.

Note

Utiliser deux piles LR03 de 1,5V. Ne jamais utiliser de piles anciennes ou de piles de marques différentes ensemble. Les piles seront complètement déchargées au bout de 12 mois même si elles ne sont pas utilisées.

En utilisant votre pouce, poussez le couvercle du compartiment des piles dans le sens de la flèche et enlevez-le. Insérez les deux piles, en respectant les polarités indiquées :

Placez le + de la pile avec le + de la télécommande, placez le - de la pile avec le - de la télécommande.

Remettez le couvercle en place en le faisant glisser jusqu'à ce qu'il s'enclenche.

Vous pouvez mettre en marche votre climatiseur en mode automatique à tout moment. En mode automatique, la température primaire et la vitesse de ventilateur sont choisies automatiquement.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

IMPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur • arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

Si Auto ne s'affiche pas en haut de la télécommande, appuyez sur le bouton Mode de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode AUTO.

Note : Vous pouvez changer de mode à tout moment.

Sélectionnez le mode COOL (refroidissement) lorsque vous pouvez modifier la :

température de refroidissement préréglée, vitesse du ventilateur lors du refroidissement.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus souvent, l'unité intérieure émet un bip.

Portant

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

2 Si

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure s'allume chaque fois que vous appuyez sur le bouton Le climatiseur fonctionne en mode COOL.

Note

Vous pouvez changer de mode à tout moment.

Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche.

Températures possibles : de 18°C à 30°C.

Résultat: Chaque fois que vous appuyez sur un bouton (1):

• La température est modifiée de 1°C.
• L'unité intérieure émet un bip

le climatiseur se met en marche en mode Refroidissement, à condition que la température ambience soit supérieure à la température préréglée. Si la température de la salle atteint celle préréglée, le climatiseur cesse le refroidissement, mais le ventilateur fonctionne toujours.

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche

Automatique (ordre:

Faible

Moyen

Fort

Résultat:

Chaque fois que vous appuyez sur le bouton

, l'unité intérieure émet un bip.

Pour contrôler la direction du flux d'air, voir page 17.

Sélectionnez le mode HEAT (chauffage) lorsque vous pouvez modifier la :

température de chauffage préréglée, vitesse du ventilateur lors du chauffage.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

PORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'eviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode HEAT.

Note : Vous pouvez changer de mode à tout moment.

Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 16°C à 30°C.

Chaque fois que vous appuyez sur un bouton (V) :

• La température est modifiée de 1°C.
• l'unité intérieure émet un bip. Le climatiseur met en marche le chauffage si la température de la pièce est inférieure à la température voulue (température sélectionnée +3°C). Si la température de la salle atteint celle d'ensemble, le climatiseur cesse le réchauffement, mais le ventilateur fonctionne toujours.

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Chaque fois que vous appuyez sur le bouton

, l'unité intérieure émet un bip. ♠ le ventilateur fonctionne au ralenti pendant trois à cinq minutes pour préchauffer l'air, puis passe à la vitesse que vous avez réglée.

Pour contrôler la direction du flux d'air, voir page 17.

Changer la température de la pièce rapidement

La fonction de refroidissement/chauffage Turbo vous permet d'augmenter ou de baisser la température de la pièce rapidement.

Exemple: En rentrant chez vous, vous trouvez qu'il fait excessivement chaud dans la pièce et voulez faire baisser la température le plus vite possible.

En mode Turbo, l'appareil fonctionne à puissance maximale pendant 30 minutes, puis revient au mode de fonctionnement et à la température sélectionnés précédemment.

Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus souvent, l'unité intérieure émet un bip.

Appuyez sur le bouton

Résultat: le réglage de la température et du ventilateur se fait automatiquement. le climatiseur refroidit ou réchauffe la pièce le plus vite possible. après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. Mais si vous appuyez sur le bouton au mode DRY(SECHER) ou

FAN(VENTILATEUR) cela se change automatiquement en mode AUTO (AUTOMATIQUE).

Si vous souhaitez arrêter le mode Turbo avant une période de 30 minutes, appuyez sur le bouton turbo encore une fois.

Résultat : le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

Pour contrôler la direction du flux d'air, voir page 17.

Si l'atmosphère de la pièce est humide ou moite, vous pouvez supprimer l'excès d'humidité sans trop faire baisser la température.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,

l'unité intérieure émet un bip.

IMPORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode.

Le climatiseur fonctionne en mode DRY.

Note : Pevez changer de mode à tout moment.

3 Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C

Résultat: Chaque fois que vous appuyez sur un bouton ① : - La température est modifiée de 1°C. - L'unité intérieure émet un bip. Le climatiseur commence à déshumidifier la pièce. Le début d'air est réglé automatiquement.

Pour contrôler la direction du flux d'air, voir page 17.

Si l'atmosphère est renfermée, vous pouvez aérer la pièce à l'aide de la fonction de ventilation (FAN).

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,

L'unité intérieure émet un bip.

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode.

Le climatiseur fonctionne en mode FAN.

La température est régée automatiquement.

Note : vous pouvez changer de mode à tout moment.

3 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Chaque fois que vous appuyez sur le bouton, l'unité intérieure émet un bip.

Pour contrôler la direction du flux d'air, voir page 17.

Mode de sélection de l'économie d'énergie

Si vous souhaitez économiser de l'énergie lorsque lors de l'utilisation du climatiseur, choisissez le mode d'économisation d'énergie en appuyant sur le bouton d'économisation d'énergie.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,

l'unité intérieure émet un bip.

Important

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

2 Sélectionner le mode REFROIDISSEMENT en appuyant sur le bouton

Note : Vous ne pouvez sélectionner le mode Économie d'énergie que dans le mode REFROIDISSEMENT.

3 Appuyez sur le bouton

Résultat: ◆ l'unité intérieure émet un bip.

◆ Le climatiseur fonctionne dans le mode d'économisation d'énergie. ◆ La lame externe de circulation d'air monte et descend. ◆ Pour arrêter le mode d'économisation d'énergie, appuyez encore une fois sur le bouton →→

Pour régler la température, appuyez sur le bouton (1) une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 26°C à 30°C.

Note Si vous souhaitez régler la température au-dessous de 26°C, annuler le mode Economie d'énergie avant de régler la température.

Pour désirer la vitesse du ventilateur, appuyez sur le bouton une ou deux fois jusqu'à ce que l'arrangement requis soit affiché. Pour contrôler la direction du flux d'air, voir page 17.

Le climatiseur peut produire de l'anion avec un ionizer dans l'unité intérieure. Comme c'est une fonction secondaire, vous pouvez la désirer en n'importe quel mode, même lorsque le climatiseur est éteint.

1 Appuyez sur le bouton

Résultat: Le climatiseur produit de l'anion. L'unité intérieure émet un bip.

Note

Si vous appuyez sur le bouton lorsque le climatiseur est éteint, celui-ci sera allumé automatiquement et produira de l'anion en mode de ventilateur à une seule vitesse de ventilateur.

Si vous souhaitez arrêter le fonctionnement de l'anion, appuyez de nouveau sur le bouton

Résultat : le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

Pour contrôler la direction du flux d'air, voir page 17.

Selon la hauteur de l'unité intérieure sur le mur de la pièce, vous pouvez régler l'orientation des lames de sortie d'air au bas de l'unité, pour augmenter l'efficacité du climatiseur.

Appuyez sur le bouton = une ou plusieurs fois comme demandé. Résultat: l'orientation verticale des lames est modifiée.

CONSEIL	Pour...	orientez les lames vers le...
	refroidir la pièce	haut.
	réchauffer la pièce	bas.

2 Si vous souhaitez que les lames rouges soient orientées de haut en bas quand le climatiseur fonctionne, appuyez sur le bouton

Résultat : les lames se déplacent autour de la position initiale que vous avez réglée.

Pour arrêter le mouvement de haut en bas des lames, appuyez sur le bouton (≥) encore une fois.

Note	Lorsque vous...	alors les lames...
	arrêtez le climatiseur	se ferment complètement.
	le remettez en marche	commencer en position initiale qui est fonctionnée.

Réglez le flux d'air horizontal

Deux autres groupes de lames se trouvent à l'intérieur de la sortie d'air. Alors que les lames extérieures peuvent être déplacées vers le haut ou vers le bas, les lames intérieures se déplacent vers la droite ou vers la gauche.

Réglez la position de chaque groupe de lames à l'intérieur de l'unité en les poussant vers la droite ou vers la gauche.

La minuterie de mise en marche vous permet de mettre en marche automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

Pour fixer le temps avant la mise en marche, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. Temps possibles : entre 30 minutes et 24 heures. Appuyer sur le bouton de réglage/annulation pour marquer la fin du réglage.

Résultat: Le temps restant s'affiche.

Le voyant de la minuterie arrête de clignoter. Le mode sélectionné et la température disparaissent au bout de 10 secondes. Le climatiseur s'allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compteur aura atteint le temps préréglé.

Pour choisir le mode d'opération en avance, appuyez sur le bouton Mode jusqu'au mode désiré, qui se trouve sur le haut de télécommande.

Le climatiseur va démarrer en mode choisi quand il est allumé.

Annuler la minuterie de mise en marche

Appuyer sur le bouton de Réglage/Annulation Timer Set/Cancel

Note ♠ Si vous appuyez sur le bouton Stop/Car, quand le temporisateur Off est éteint, le temporisateur est également décommandé.

La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

1 Pour fixer le temps avant l'arrêt, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que le temps avant l'arrêt s'affiche. Temps possibles : entre 30 minutes et 24 heures. 2 Appuyer sur le bouton de Reglage/Annulation fin de marquer la fin du reglage.

Résultat: Le temps restant s'affiche.

Le voyant de la minuterie arrête de clignoter. Le climatiseur s'arrête automatiquement et le réglage de la minuterie d'arrêt disparaît lorsque le compteur aura atteint le temps préréglé.

Exemple : Si vous souhaitez mettre en marche le climatiseur dans 2 heures et l'arrêter deux après :

1. Appuyer sur le bouton jusqu'à ce que '2,0 Hr' s'affiche.
2. Appuyer sur le bouton de Réglage/Annulation
3. Appuyer sur le bouton jusqu'à ce que '4,0 Hr' s'affiche.
4. Appuyer sur le bouton de Réglement/Annulation

Note « Vous pouvez vérifier ou changer le mode de réglage et/ou la

température en appuyant sur le bouton ou les boutons

⑦ ⑧ après avoir réglé la minuterie d'arrêt.

Annuler la minuterie d'arrêt

Appuyer sur le bouton de Réglage/Annulation

Note ♠ Si vous appuyez sur le bouton □, quand le temporisateur est allumé, le temporisateur est également décommandé.

Arrêtez le climatiseur après six heures de fonctionnement

La fonction Sleep Timer permet d'arrêter le climatiseur automatiquement après six heures de refroidissement ou de chauffage.

Note : Pour arrêter le climatiseur à une heure spécifique, reportez-vous à la page 19.

Soyez certain d'avoir sélectionné soit le mode COOL (refroidissement) soit mode HEAT (chauffage). Appuyez sur le bouton

Résultat : l'unité intérieure émet un bip. le climatiseur fonctionne pendant six heures comme illustré ci-dessous.

Refroidissement	La température augmente de 1°C par heures. Lorsqu'elle augmente de 2°C (après deux heures), la nouvelle température est maintenue pendant quatre heures.	Temp. séléctionnée	2°C 1°C
			1hr 2hr heure de mise en marche	6hr heure d'arrêt

Chauffage

La température baisse de 1°C par heures. Lorsqu'elle baisse de 2°C (après deux heures), la nouvelle température est maintainue pendant quatre heures.

heure de mise en marche Temp. sèlectionnée -1°C -2°C

Annuler l'arrêt après six heures de fonctionnement

Si vous ne souhaitez plus que le climatiseur s'arrête après six heures, vous pouvez annuler la minute correspondante.

Appuyez sur

Résultat: l'unité intérieure émet un bip,

le É n'aparait plus, le climatiseur fonctionne normalement.

Les conseils suivants vous aident à profiter au maximum de votre climatiseur.

Sujet	Conseil
Performance lors du chauffage	Une pompe située à l'intérieur du climatisationur absorbe la chaleur de l'air extérieur et ladiffuse à l'intérieur de la piece.Lorsqu'il fait froid dehors, le climatisationur chauffe moins. Si vous ne parvenez pas àchauffer lapiece suffisamment, utilisez unappareil de chauffage supplémentaire.
Flux d'air chaud	Le climatisationur fait circuler l'air chaud dans lapiece pour la chauffer. Par conséquent,apriora mise en marche de l'appareil, vousdevrez attendre quelques minutes avant quetoute lapiece ne soit chauffée. Au besoin,metterez le climatisationur en marche avantl'heure à laquelle vous avez prévu d'utiliserla piece.
Givrage	Si vous utilisez le climatisationur en modechauffage alors qu'il fait très froid ethumide dehors, du givre peut se formerdans l'unité extérieure.Si cela se produit:◆ les ventilateurs de chauffage s'arrêtent,◆ le mode dégivrage (Deice) est activéautomatiquementpendant huit minutesenvviron.Aucune intervention n'est nécessaire devotre part; après huit minutes environ,le climatisationur se remet à fonctionnernormalement.
Température intérieure ouextérieure élevée	Si vous sélectionnez le mode chauffagallor qu'il fait déjà très chaud à l'intérieur dela piece et dehors, le ventilateur et lecompresseur de l'unité extérieure peuvent s'arrête momentanément. Il s'agit d'uncomportement normal;attendez simplementque le climatisationur se remette en marche.
Coupure de courant	En cas de panne de courant pendant lefonctionnement du climatisationur, l'appareils'accrote. Lorsque le courant est rétabli, leclimatisationur se met enrouteautomatiquement.

Température et humidité de fonctionnement

Le tableau ci-dessous indique les fourchettes de température et d'humidité dans lesquelles vous pouvez utiliser le climatiseur.

Si vous utilisez le climatiseur a... alors...

température trop élevé	le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatisationur.
température trop BASSE	Si l'échangeur de chaleur gèle, cela peut provoquer un dysfonctionnement tel qu'une fuite.
taux d'humidité trop élevé	des gouttes de condensation peuvent se former sur l'enveloppe de l'unité intérieure en cas d'utilisation prolongée.

Mode	Température extérieure	Température intérieure	Humidité intérieure
Chauffage	0°C à 24°C environ	27°C ou moins	-
Refroidissement	21°C à 43°C environ	18°C à 32°C environ	80% ou moins
Déshumidification	18°C à 43°C environ	18°C à 32°C environ	-

Si la température extérieure est en dessous de 0°C, la capacité de chauffage baisse jusqu'à 70 - 80% selon la condition de fonctionnement. Si la climatisation est utilisée au-dessus de 33°C (température intérieure), il ne peut pas fonctionner à plein rendement.

Utiliser le climatiseur sans télécommande

Vous pouvez faire fonctionner le climatiseur directement sur l'unité intérieure si la télécommande est perdue ou endommagée.

1. Baissez un peu le grill avant inférieur. 2. Pour permettre le climatiseur en marche, appuyez sur l'interrupteur ON/OFF sur le côté droit de l'unité intérieure.

Résultat : ◆ le voyant OPERATION de l'unité intérieure s'allume,

l'unité intérieure émet un bip, le climatiseur se met en marche dans le mode qui convient le plus à la température de la pièce :

Température de la pièce

Moins de 21°C

21°C ou plus

Mode

Chauffage

Refroidissement

3 Pour arrêter le climatiseur, appuyez de nouveau sur l'interrupteur ON/OFF.

Note La télécommande est utilisable de façon habituelle, même si le climatiseur a été mis en marche par le biais de l'interrupteur ON/OFF.

En cas de problème, commencez par effectuer les vérifications suivantes. Elles vous évitent peut-être de faire appel inutillement au service après-vente.

Problème	Explication/solution
Le climatiseur ne fonctionne pas du tout.	Vérifiez que le climatiseur est sous tension au niveau de la prise secteur.Vérifier que l'indicateur de fonctionnement sur l'unité intéérieure est allumé;sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande.Vérifiez si levoyant TIMER de l'unité intéérieure est allumé. Si ouï: -attendez l'heure programmée pour constater si le climatiseur se met en marche automatiquement -annulez la programmation (reportez-vous aux pages 18 et 19 pour plus d'informations)
La télécommande ne fonctionne pas.	Vérifiez qu'il n'y a pas d'obstacle entre vous et l'unité intéérieure.Vérifiez les piles de la télécommande.Vérifiez que vous n'êtes pas trop loin de l'unité intéérieure (7 mètres maximum).
Vous n'entendez pas de bip lorsque vous appuyez sur le bouton (Marche/Arrêt) de la télécommande.	Vérifiez que la télécommande est orientée vers le capteur d'infrarouges au centre de l'unité intéérieure.Si nécessaire, remplacez les piles de la télécommande.
Le climatiseur ne refroidit/ ne réchauffe pas la piece.	Vérifiez que vous avez sélectionné le mode de fonctionnement correct (Automatique, Refroidissement, Chauffage).La température de la piece est peut-être trop BASSE ou trop élevé.La grille du filtre à air est peut-être obstruée par la poussière; reportez-vous aux instructions de nettoyage de la page 24.Vérifiez qu'il n'y a pas d'obstacle devant l'unité extérieure.
En mode chauffage, la température refilée n'est jamais atteinte et le climatiseur s'arrête fréquement.	Vérifiez que la température a été correctement réglée.Augmentez la vitesse du ventilateur.Si la circulation d'air est dirigée vers le haut, employerer la télécommande pour la diriger en bas.
La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton (Marche/Arrêt).	Vérifiez que le mode d'opération est fixé sur le mode COOL(FRAIS), HEAT(CHAUD) ou FAN(VENTILATEUR); sur le mode AUTO(AUTOMATIQUE), la vitesse du ventilateur est modifiée automatiquement, et sur le mode DRY(SECHER), le mode AUTO(AUTOMATIQUE) se meten place.
La direction du flux d'air ne change pas quand vous appuyez sur le bouton (Marche/Arrêt).	Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton (Marche/Arrêt) de la télécommande.
La minuterie ne fonctionne pas.	Vérifiez que la minuterie a été programmée correctement (reportez-vous aux pages 18 et 19).
Des odeurs se rependent dans lapiece pendant la climatisation.	Aéréz lapiece.

Afin d'assurer le meilleur fonctionnement de votre climatisation, un nettoyage régulier est nécessaire pour enlever la poussière accumulée sur le contrôle d'air.

Portant

Avant de nettoyer le climatiseur, mettez-le hors tension au niveau de la prise secteur.

1 Glissez le grill avant inférieur vers le bas. 2 Glissez le grill avant supérieur vers le haut légèrement, ouvre alors le grill en tirant son côté droit et gauche. 3 Démontez le grill avant supérieur en ouvrant le grill complètement. 4 Soulevez le rebord inférieur des filtres à air et le baissez pour les libérer. 5 Enlevez toutes les poussières sur les filtres à air avec un aspirateur ou un balai. 6 Lorsque vous avez fini, insérez la partie supérieure des filtres dans la fente et appuyez sur le rebord inférieur jusqu'à ce qu'ils cliquettent dans l'endroit. 7 Nettoyez léger avant avec un tissu mouillé et un détergent doux (NE jamais utiliser de benzène, dissolvants ou d'autres produits chimiques). 8 Fixez le côté gauche du support de gril, puis insérez le côté droit du support de gril.

Note

Après une période d'inutilisation prolongée, faites fonctionner le ventilateur pendant trois ou quatre heures pour sécher totalement l'intérieur du climatiseur. Pour fermer le grill avant supérieur complètement après avoir nettoyé des filtres, allumez et éteignez le climatiseur.

Pour éliminer les minuscules particules de poussière, le désodorisant et le filtre Bio sont intégrés dans le climatiseur. Il faut nettoyer les filtres tous les 3 mois.

1 Ouvrir le grill avant supérieur en tirant les côtés droit et gauche du grill. 2 Retirez le désodorisant et le filtre Bio. 3 Laver les filtres avec de l'eau propre, puis les sécher légèrement. 4 Insérez les filtres dans la position originale.

Note : vous pouvez changer la position des filtres entre eux.

Fermer le grill avant.

07/09/12

18/24
