Marque	SAMSUNG
Modèle	SH-09ZP2A/SER
Type de produit	Climatiseur split réversible (refroidissement et chauffage)
Modes de fonctionnement	Auto, Refroidissement (Cool), Chauffage (Heat), Déshumidification (Dry), Ventilation (Fan), Turbo, Économie d'énergie
Plage de température en refroidissement	18°C à 30°C
Plage de température en chauffage	16°C à 30°C
Production d'anions	Oui, via ioniseur intégré
Télécommande	Oui, avec piles LR03 (2 x 1,5 V)
Portée de la télécommande	7 mètres maximum
Minuterie de mise en marche/arrêt	Programmable de 30 minutes à 24 heures
Minuterie sommeil (Sleep Timer)	Arrêt automatique après 6 heures
Filtres	Filtre à air lavable, filtre déodorisant et Biofiltre-Vert (optionnel)
Nettoyage des filtres	Tous les 3 mois (à l'eau claire)
Utilisation sans télécommande	Oui, via interrupteur ON/OFF sur l'unité intérieure
Protection contre le givre	Dégivrage automatique en mode chauffage
Redémarrage automatique après coupure	Oui, après rétablissement du courant
Conditions de fonctionnement (chauffage)	Température extérieure : 0°C à 24°C
Conditions de fonctionnement (refroidissement)	Température extérieure : 21°C à 43°C
Unité extérieure compatible	UQ09P2GB, UQ09P2GE (selon variante)
Accessoires fournis	Télécommande, piles, filtres, manuel d'utilisation
Installation	Réservée à un technicien qualifié

FOIRE AUX QUESTIONS - SH-09ZP2A/SER SAMSUNG

Comment utiliser le mode automatique (Auto) ?

Appuyez sur le bouton Marche/Arrêt de la télécommande, puis appuyez plusieurs fois sur le bouton Mode jusqu'à afficher Auto. Le climatiseur choisit automatiquement la température et la vitesse de ventilateur optimales.

Comment régler la température en mode refroidissement ?

Assurez-vous que le mode Cool est sélectionné. Utilisez les boutons de réglage de température sur la télécommande pour choisir entre 18°C et 30°C. La température se modifie par paliers de 1°C.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez qu'il n'y a pas d'obstacle entre la télécommande et l'unité intérieure, que vous êtes à moins de 7 mètres, et que les piles sont correctement installées et non usées. Vous pouvez aussi utiliser l'interrupteur ON/OFF sur l'unité intérieure pour un fonctionnement de base.

Comment nettoyer les filtres à air ?

Mettez le climatiseur hors tension. Ouvrez les grilles avant, retirez les filtres, aspirez ou lavez-les à l'eau claire. Laissez sécher avant de les remettre. Les filtres déodorisants et Biofiltre-Vert doivent être nettoyés tous les 3 mois.

Comment utiliser la fonction Turbo ?

Appuyez sur le bouton Turbo de la télécommande en mode Cool ou Heat. Le climatiseur fonctionne à puissance maximale pendant 30 minutes, puis revient automatiquement au mode précédent. Appuyez à nouveau sur Turbo pour annuler.

Comment programmer la minuterie d'arrêt ?

Appuyez sur le bouton de minuterie (Timer) jusqu'à afficher le temps souhaité (de 30 min à 24 h). Validez avec le bouton Set/Cancel. Le climatiseur s'arrêtera automatiquement à l'heure réglée.

Pourquoi le climatiseur ne chauffe-t-il pas bien ?

Vérifiez que le mode Heat est sélectionné et la température réglée au-dessus de la température ambiante. Si la température extérieure est inférieure à 0°C, la capacité de chauffage peut diminuer. Assurez-vous que les filtres sont propres et qu'aucun obstacle ne gène l'unité extérieure.

Comment utiliser le mode déshumidification ?

Appuyez sur Marche/Arrêt, puis sur Mode jusqu'à afficher Dry. Réglez la température entre 18°C et 30°C. Le climatiseur réduit l'humidité sans trop faire baisser la température.

Que faire en cas de formation de givre sur l'unité extérieure ?

En mode chauffage par temps froid et humide, le givre peut se former. Le climatiseur active alors le mode dégivrage automatiquement pendant environ 8 minutes. Aucune intervention n'est nécessaire ; l'appareil reprend son fonctionnement normal ensuite.

Comment utiliser le mode économie d'énergie ?

Sélectionnez le mode Cool, puis appuyez sur le bouton d'économie d'énergie. La température est limitée à 26°C minimum. Pour régler une température inférieure, désactivez d'abord ce mode. Les lames orientent le flux d'air automatiquement.

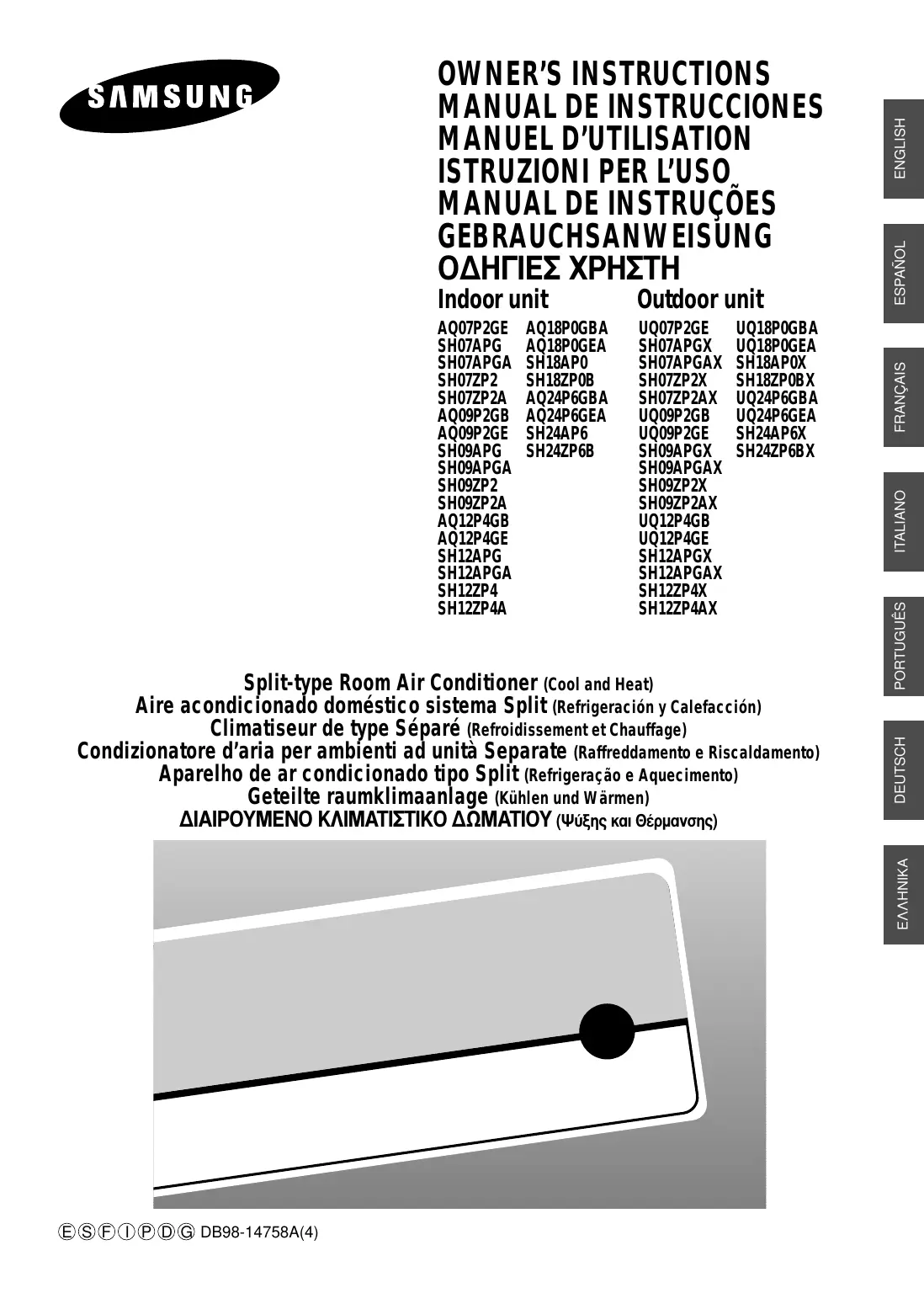

MODE D'EMPLOI SH-09ZP2A/SER SAMSUNG

Climatiseur de type Séparé (Refroidissement et Chauffage)

Consignes de sécurité

Les précautions de sécurité suivantes doivent être prises lors de l'utilisation du climatiseur.

Attention

Risque de choc électrique. • Pouvant provoquer une blessure personnelle, voir mortelle. • Débranchez tous les cordons d'alimentation avant d'effectuer l'entretien, l'installation ou le nettoyage. • Ces procédures doivent être effectuées uniquement par le fabricant, par son centre de service ou par une personne qualifiée afin d'éviter tout risque.

Pendant le fonctionnement

Les utilisateurs ne doivent pas essayer de réparer l'appareil par eux-mêmes. Ils sont invités à contacter immédiatement un centre de service/agréé ou le magasin où a été effectué l'achat du produit. Ne renversez jamais aucun liquide sur l'appareil. Si c'est le cas, débranchez ou mettez hors tension l'appareil et contactez un centre de service agréé. N'introduisez jamais rien à l'intérieur des pales afin d'éviter l'endommagement du ventilateur interne ou une blessure personnelle. Gardez les enfants loin de l'appareil. Ne placez aucun objet en face de l'appareil. Ne vaporisez aucun liquide sur l'appareil. Si c'est le cas, éteignez l'interrupteur de l'appareil et contactez un spécialiste d'installation. Assurez-vous que l'appareil est ventilé correctement et en permanence. Ne placez pas de vêtement ou d'autre objet sur l'appareil. En cas de non utilisation prolongée de la télécommande, retirez les batteries (si applicable). Lors de l'utilisation de la télécommande, la distance avec le climatiseur ne doit pas dépasser 7 mètres (si applicable).

Élimination de l'apareil

Avant de jeter le dispositif, il est nécessaire de retirer les batteries pour le recyclage. En cas de nécessité d'élimination de l'appareil, contactez votre revendeur. Si les tubes ne sont pas correctement reliés, le réfrigérant peut s'échapper et provoquer une blessure personnelle par contact avec la peau. L'échappement du réfrigérant dans l'atmosphère est aussi dangereux car il peut faire du dégât sur l'environnement. Veuillez recycler le matériel d'emballage de ce produit ou éliminez-le en respectant l'environnement.

DIVERS

Ne stockez ni ne transportez jamais le climatiseur renversé ou placé latéralement afin d'éviter l'endommagement du compresseur. Cet appareil n'est pas créé pour être utilisé par les enfants ou par les personnes infirmes sans surveillance : les enfants doivent être surveillés pour qu'ils ne jouent pas avec l'appareil. Le courant maximum est mesuré selon le standard IEC pour la sécurité et le courant est mesuré selon le standard ISO pour l'efficacité d'énergie.

Preparerleclimatiseur

Consignes de Sécurité 2 Description des unités 4 Télécommande - Boutons et affichage 6 Avant-propos 7 Insérer les piles dans la télécommande 8

Utiliser le climatiseur en mode automatique ■ Refroidir la pièce ■ Réchauffer la pièce ■ Changer la température de la pièce rapidement ■ Déshumidifier la pièce ■ Aérer la pièce ■ Mode de sélection de l'économie d'énergie ■ Produire de l'anion ■ Régler le flux d'air vertical ■ Régler le flux d'air horizontal

■ Régler la minuterie de mise en marche 18 Régler la minuterie d'arrêt 19 ■ Arrêter le climatiseur après six heures de fonctionnement 20

Conseils d'utilisation 21 ■ Température et humidité de fonctionnement 22 Utiliser le climatiseur sans télécommande 22 Avant d'appeler le service après-vente 23 Nettoyez le climatiseur 24 Nettoyage de Filtres Déodorisants et Biofiltre-Vert (Optionnel) 25

Le design et l'apparence diffèrent un peu selon le modèle.

Note

Si vous voulez allumer/éteindre l'écran pendant le fonctionnement, appuyez sur le bouton sur la télécommande. La sonde de température ambiante détecte la température de l'air autour de la sonde, et montre la température sur l'écran.

Unité extérieure

UQ07P2GE

SH07ZP2X

SH07ZP2AX

UQ09P2GB

UQ09P2GE

SH09ZP2X

SH09ZP2AX

UQ12P4GB

UQ12P4GE

SH12ZP4X

SH12ZP4AX

Entrée d'air (derrière)

Unité extérieure

SH07APGX

SH07APGAX

SH09APGX

SH09APGAX

SH12APGX

SH12APGAX

Entrée d'air (derrière)

Unité extérieure

UQ18P0GBA

UQ18P0GEA

SH18AP0X

SH18ZP0BX

UQ24P6GBA

UQ24P6GEA

SH24AP6X

SH24ZP6BX

Entrée d'air (derrière)

Avant-propos

Vous venez d'acheter un climatiseur de type séparé que un technicien qualifié vous a installé.

Ce manuel contient des informations importantes sur l'utilisation du climatiseur.

Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.

Le manuel est organisé comme suit.

Les figures des pages 4 et 6 illustrent:

• les unités intérieure et extérieure,
• les boutons et l'afficheur de la télécommande.

Ces figures vous aideront à repérer les boutons et à comprendre

les symboles affichés.

Du manuel, vous trouverez une série de procédés étape-par-étape

pour chaque fonction disponible.

Les illustrations des procédures utilisent les trois symboles suivants :

PRESS

PUSH

HOLD DOWN

Insérer les piles dans la télécommande

Vous devez insérer ou remplacer les piles de la télécommande lorsquе

Vous venez d'acheter le climatiseur. La télécommande ne fonctionne plus correctement.

Note

Utiliser deux piles LR03 de 1,5V. ♠ Ne jamais utiliser de piles anciennes ou de piles de marques différentes ensemble. ♠ Les piles risquent de se décharger complètement après un an, même si elles n'ont pas été utilisées.

En utilisant votre pouce, poussez le couvercle du compartiment des piles dans le sens de la flèche et enlevez-le. Insérez les deux piles, en respectant les polarités indiquées :

Placez le + de la pile avec le + de la télécommande, placez le - de la pile avec le - de la télécommande.

3 Remettez le couvercle en place en le faisant glisser jusqu'à ce qu'il s'enclenche.

Vous pouvez mettre en marche votre climatisation en mode automatique à tout moment. En mode automatique, la température optimale et la vitesse de ventilateur sont choisies automatiquement.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

IMPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur • arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

Si Auto ne s'affiche pas en haut de la télécommande, appuyez sur le bouton Mode de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode AUTO.

Note : Vous pouvez changer de mode à tout moment.

Sélectionnez le mode COOL (refroidissement) lorsque vous pouvez modifier la :

température de refroidissement préréglée, vitesse du ventilateur lors du refroidissement.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

IMPOI

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été : branché sur le secteur arrêté

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

Si 2 ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton. ♠ Le climatiseur fonctionne en mode COOL.

Note

Vous pouvez changer de mode à tout moment.

Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche.

Températures possibles : de 18°C à 30°C.

Résultat: Chaque fois que vous appuyez sur un bouton (1):

• La température est modifiée de 1°C.
• L'unité intérieure émet un bip

le climatiseur se met en marche en mode Refroidissement, à condition que la température ambience soit supérieure à la température prééglée. Si la température de la salle atteint celle d'ensemble, le climatiseur cesse le refroidissement, mais le ventilateur fonctionne toujours.

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche

Automatique (ordre:

Faible

Moyen

Fort

Résultat:

Chaque fois que vous appuyez sur le bouton

, l'unité intérieure émet un bip.

Pour contrôler la direction du flux d'air, voir page 17.

Sélectionnez le mode HEAT (chauffage) lorsque vous pouvez modifier la :

température de chauffage préréglée, vitesse du ventilateur lors du chauffage.

1 Si nécessaire, appuyez sur le bouton (Marché/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

IMPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode HEAT.

Note : Vous pouvez changer de mode à tout moment.

Pour régler la température, appuyer sur le bouton (V) une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 16°C à 30°C.

Résultat: Chaque fois que vous appuyez sur un bouton (V) (A):

• La température est modifiée de 1°C.
• l'unité intérieure émet un bip. Le climatiseur met en marche le chauffage si la température de la pièce est inférieure à la température voulue (température sélectionnée +3°C). Si la température de la salle atteint celle d'ensemble, le climatiseur cesse le réchauffement, mais le ventilateur fonctionne toujours.

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Chaque fois que vous appuyez sur le bouton

, l'unité intérieure émet un bip. ♠ le ventilateur fonctionne au ralenti pendant trois à cinq minutes pour préchauffer l'air, puis passe à la vitesse que vous avez réglée.

Pour contrôler la direction du flux d'air, voir page 17.

Changer la température de la pièce rapidement

La fonction de refroidissement/chauffage Turbo vous permet d'augmenter ou de baisser la température de la pièce rapidement.

Exemple: En rentrant chez vous, vous trouvez qu'il fait excessivement chaud dans la pièce et voulez faire baisser la température le plus vite possible.

En mode Turbo, l'appareil fonctionne à puissance maximale pendant 30 minutes, puis revient au mode de fonctionnement et à la température sélectionnés précédemment.

Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,

l'unité intérieure émet un bip.

Appuyez sur le bouton

Résultat: ◆ le réglage de la température et du ventilateur se fait automatiquement. le climatiseur refroidit ou réchauffe la pièce le plus vite possible. après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. Mais si vous appuyez sur le bouton au mode DRY(SECHER) ou

FAN (VENTILATEUR) cela se change automatiquement en mode AUTO (AUTOMATIQUE).

Si vous souhaitez arrêter le mode Turbo avant une période de 30 minutes, appuyez sur le bouton turbo encore une fois.

Résultat : le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

Pour contrôler la direction du flux d'air, voir page 17.

Si l'atmosphère de la pièce est humide ou moite, vous pouvez supprimer l'excès d'humidité sans trop faire baisser la température.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

IMPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode DRY.

Note : Vous pouvez changer de mode à tout moment.

3 Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C

Résultat: Chaque fois que vous appuyez sur un bouton ① : - La température est modifiée de 1°C. - L'unité intérieure émet un bip. ♠ Le climatiseur commence à déshumidifier la pièce. Le début d'air est réglé automatiquement.

Pour contrôler la direction du flux d'air, voir page 17.

Si l'atmosphère est renfermée, vous pouvez aérer la pièce à l'aide de la fonction de ventilation (FAN).

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,

L'unité intérieure émet un bip.

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure s'allume chaque fois que vous appuyez sur le bouton Mode

Le climatiseur fonctionne en mode FAN.

La température est régée automatiquement.

Note : vous pouvez changer de mode à tout moment.

3 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Chaque fois que vous appuyez sur le bouton, l'unité intérieure émet un bip.

Pour contrôler la direction du flux d'air, voir page 17.

Mode de sélection de l'économie d'énergie

Si vous souhaitez économiser de l'énergie lorsque lors de l'utilisation du climatiseur, choisissez le mode d'économisation d'énergie en appuyant sur le bouton d'économisation d'énergie.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

Ivportant

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

2 Sélectionner le mode REFROIDISSEMENT en appuyant sur le bouton

Note : Vous ne pouvez sélectionner le mode Économie d'énergie que dans le mode REFROIDISSEMENT.

3 Appuyez sur le bouton

Résultat: ◆ l'unité intérieure émet un bip.

◆ Le climatiseur fonctionne dans le mode d'économisation d'énergie. ◆ La lame externe de circulation d'air monte et descend. ◆ Pour arrêter le mode d'économisation d'énergie, appuyez encore une fois sur le bouton →→

Pour régler la température, appuyez sur le bouton ① une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 26°C à 30°C.

Note Si vous souhaitez régler la température au-dessous de 26°C, annuler le mode Economie d'énergie avant de régler la température.

Pour choisir la vitesse du ventilateur, appuyez sur le bouton une ou deux fois jusqu'à ce que l'arrangement requis soit affiché. 6 Pour contrôler la direction du flux d'air, voir page 17.

Le climatiseur peut produire de l'anion avec un ionizer dans l'unité intérieure. Comme c'est une fonction secondaire, vous pouvez la désirer en n'importe quel mode, même lorsque le climatiseur est éteint.

1 Appuyez sur le bouton

Résultat: Le climatiseur produit de l'anion. L'unité intérieure émet un bip.

Note

Si vous appuyez sur le bouton lorsque le climatiseur est éteint, celui-ci sera allumé automatiquement et produira de l'anion en mode de ventilateur à une seule vitesse de ventilateur.

Si vous souhaitez arrêter le fonctionnement de l'anion, appuyez de nouveau sur le bouton

Résultat : le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

Pour contrôler la direction du flux d'air, voir page 17.

Selon la hauteur de l'unité intérieure sur le mur de la pièce, vous pouvez régler l'orientation des lames de sortie d'air au bas de l'unité, pour augmenter l'efficacité du climatiseur.

Appuyez sur le bouton = une ou plusieurs fois comme demandé. Résultat: l'orientation verticale des lames est modifiée.

CONSEIL	Pour...	orientez les lames vers le...
	refroidir la pièce	haut.
	réchauffer la pièce	bas.

2 Si vous souhaitez que les lames rouges soient orientées de haut en bas quand le climatiseur fonctionne, appuyez sur le bouton

Résultat : les lames se déplacent autour de la position initiale que vous avez réglée.

Pour arrêter le mouvement de haut en bas des lames, appuyez sur le bouton (≥) encore une fois.

Note	Lorsque vous...	alors les lames...
	arrêtez le climatiseur	se ferment complètement.
	le remettez en marche	commencer en position initiale qui est fonctionnée.

Réglez le flux d'air horizontal

Deux autres groupes de lames se trouvent à l'intérieur de la sortie d'air. Alors que les lames extérieures peuvent être déplacées vers le haut ou vers le bas, les lames intérieures se déplacent vers la droite ou vers la gauche.

Réglez la position de chaque groupe de lames à l'intérieur de l'unité en les poussant vers la droite ou vers la gauche.

La minuterie de mise en marche vous permet de mettre en marche automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 3 0 minutes à 24 heures.

Pour fixer le temps avant la mise en marche, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. Temps possibles : entre 30 minutes et 24 heures. Appuyer sur le bouton de réglage/annulation pour marquer la fin du réglage.

Résultat: Le temps restant s'affiche.

Le voyant de la minuterie arrête de clignoter. Le mode sélectionné et la température disparaissent au bout de 10 secondes. Le climatiseur s'allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compteur aura atteint le temps préréglé.

Pour désigner, qu'il se trouve sur le haut de la télécommande.

Le climatiseur va démarrer en mode besoin quand il est allumé.

Annuler la minuterie de mise en marche

Appuyer sur le bouton de Réglage/Annulation Timer Set/Cancel

Note • Si vous appuyez sur le bouton SiroCrol, quand le temporisateur Off est éteint, le temporisateur est également décommandé.

La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

1 Pour fixer le temps avant l'arrêt, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que le temps avant l'arrêt s'affiche. Temps possibles : entre 30 minutes et 24 heures. 2 Appuyer sur le bouton de Reglage/Annulation Timer Set/Cancel afin de marquer la fin du réglage.

Résultat: Le temps restant s'affiche.

Le voyant de la minuterie arrête de clignoter. Le climatiseur s'arrête automatiquement et le réglage de la minuterie d'arrêt disparaît lorsque le compteur aura atteint le temps préréglé.

Exemple : Si vous souhaitez mettre en marche le climatiseur dans 2 heures et l'arrêter deux après :

1. Appuyer sur le bouton jusqu'à ce que '2.0 Hr' s'affiche.
2. Appuyer sur le bouton de Réglage/Annulation
3. Appuyer sur le bouton jusqu'à ce que 4.0Hr s'affiche.
4. Appuyer sur le bouton de Réglement/Annulation

Note : Vous pouvez vérifier ou changer le mode de réglage et/ou la température en appuyant sur le bouton 🅥 ou les boutons

Après avoir réglé la minuterie d'arrêt.

Annuler la minuterie d'arrêt

Appuyer sur le bouton de Réglage/Annulation Set/Cancel

Note ♠ Si vous appuyez sur le bouton Sertoriel, quand le temporisateur On est allumé, le temporisateur est également décommandé.

Arrêtez le climatiseur après six heures de fonctionnement

La fonction Sleep Timer permet d'arrêter le climatiseur automatiquement après six heures de refroidissement ou de chauffage.

Note Pour arrêter le climatiseur à une heure spécifique, reportez-vous à la page 19.

Soyez certain d'avoir sélectionné soit le mode COOL soit le mode HEAT. Appuyez sur le bouton

Résultat : l'unité intérieure émet un bip. le climatiseur fonctionne pendant six heures comme illustré ci-dessous.

Refroidissement	La température augmente de 1°C par heures. Lorsqu'elle augmente de 2°C (après deux heures), la nouvelle température est maintenue pendant quatre heures.	Temp. sélé-c-tionné	2°C 1°C
			1hr 2hr heure de mise en marche	6hr heure d'arrêt

Chauffage

La température baisse de 1°C par heures. Lorsqu'elle baisse de 2°C (après deux heures), la nouvelle température est maintainue pendant quatre heures.

heure de mise en marche Temp. sèlectionnée -1°C -2°C

Annuler l'arrêt après six heures de fonctionnement

Si vous ne souhaitez plus que le climatiseur s'arrête après six heures, vous pouvez annuler la minute correspondante.

Appuyez sur

Résultat: l'unité intérieure émet un bip,

le É n'aparait plus, le climatiseur fonctionne normalement.

Les conseils suivants vous aident à profiter au maximum de votre climatiseur.

Sujet	Conseil
Performance lors du chauffage	Une pompe située à l'intérieur du climatisationur absorbe la chaleur de l'air extérieur et ladiffuse à l'intérieur de la piece.Lorsqu'il fait froid dehors, le climatisationur chauffe moins. Si vous ne parvenez pas àchauffer lapiece suffisamment, utilisez unappareil de chauffage supplémentaire.
Flux d'air chaud	Le climatisationur fait circuler l'air chaud dans lapiece pour la chauffer. Par conséquent,apriora mise en marche de l'appareil, vousdevrez attendre quelques minutes avant quetoute lapiece ne soit chauffée. Au besoin,metterez le climatisationur en marche avantl'heure à laquelle vous avez prévu d'utiliserla piece.
Givrage	Si vous utilisez le climatisationur en modechauffage alors qu'il fait très froid ethumide dehors, du givre peut se formerdans l'unité extérieure.Si cela se produit:◆ les ventilateurs de chauffage s'arrêtent,◆ le mode dégivrage (Deice) est activéautomatiquementpendant huit minutesenvviron.Aucune intervention n'est nécessaire devotre part; après huit minutes environ,le climatisationur se remet à fonctionnernormalement.
Température intérieure ouextérieure élevée	Si vous sélectionnez le mode chauffagallor qu'il fait déjà très chaud à l'intérieur dela piece et dehors, le ventilateur et lecompresseur de l'unité extérieure peuvent s'arrête momentanément. Il s'agit d'uncomportement normal;attendez simplementque le climatisationur se remette en marche.
Coupure de courant	En cas de panne de courant pendant lefonctionnement du climatisationur, l'appareils'accrote. Lorsque le courant est rétabli, leclimatisationur se met enrouteautomatiquement.

Température et humidité de fonctionnement

Le tableau ci-dessous indique les fourchettes de température et d'humidité dans lesquelles vous pouvez utiliser le climatiseur.

Si vous utilisez le climatiseur a... alors...

température trop élevé	le dispositif de protection contre la surchauffe est susceptible de se déclenger, arrêtant le climatisationur.
température trop BASSE	Si l'échangeur de chaleur gèle, cela peut provoquer un dysfonctionnement tel qu'une fuite.
taux d'humidité trop élevé	des gouttes de condensation peuvent se former sur l'enveloppe de l'unité intérieure en cas d'utilisation prolongée.

Mode	Température extérieure	Température intérieure	Humidité intérieure
Chauffage	0°C à 24°C environ	27°C ou moins	-
Refroidissement	21°C à 43°C environ	18°C à 32°C environ	80% ou moins
Déshumidification	18°C à 43°C environ	18°C à 32°C environ	-

Si la température extérieure est en dessous de 0°C, la capacité de chauffage baisse jusqu'à 70 - 80% selon la condition de fonctionnement. Si la climatisation est utilisée au-dessus de 33°C (température intérieure), il ne peut pas fonctionner à plein rendement.

Utiliser le climatiseur sans télécommande

Vous pouvez faire fonctionner le climatiseur directement sur l'unité intérieure si la télécommande est perdue ou endommagée.

1. Baissez un peu le grill avant inférieur. 2. Pour permettre le climatiseur en marche, appuyez sur l'interrupteur ON/OFF sur le côté droit de l'unité intérieure.

Résultat : ◆ le voyant OPERATION de l'unité intérieure s'allume,

l'unité intérieure émet un bip, le climatiseur se met en marche dans le mode qui convient le plus à la température de la pièce :

Température de la pièce

Moins de 21°C

21°C ou plus

Mode

Chauffage

Refroidissement

3 Pour arrêter le climatiseur, appuyez de nouveau sur l'interrupteur ON/OFF.

Note La télécommande est utilisable de façon habituelle, même si le climatiseur a été mis en marche par le biais de l'interrupteur ON/OFF.

En cas de problème, commencez par effectuer les vérifications suivantes. Elles vous évitent peut-être de faire appel inutillement au service après-vente.

Problème	Explication/solution
Le climatiseur ne fonctionne pas du tout.	Vérifiez que le climatiseur est sous tension au niveau de la prise secteur.Vérifier que l'indicateur de fonctionnement sur l'unité interieure est allumé;sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande.Vérifiez si levoyant TIMER de l'unité interieure est allumé. Si ouï: -attendez l'heure programmée pour constater si le climatiseur se met en marche automatiquement -annulez la programmation (reportez-vous aux pages 18 et 19 pour plus d'informations)
La télécommande ne fonctionne pas.	Vérifiez qu'il n'y a pas d'obstacle entre vous et l'unité interieure.Vérifiez les piles de la télécommande.Vérifiez que vous n'êtes pas trop loin de l'unité interieure (7 mètres maximum).
Vous n'entendez pas de bip lorsque vous appuyez sur le bouton (Marche/Arrêt) de la télécommande.	Vérifiez que la télécommande est orientée vers le capteur d'infrarouges au centre de l'unité interieure.Si nécessaire, remplacez les piles de la télécommande.
Le climatiseur ne refroidit/ ne réchauffe pas la piece.	Vérifiez que vous avez sélectionné le mode de fonctionnement correct (Automatique, Refroidissement, Chauffage).La température de la piece est peut-être trop BASSE ou trop élevé.La grille du filtre à air est peut-être obstruée par la poussière; reportez-vous aux instructions de nettoyage de la page 24.Vérifiez qu'il n'y a pas d'obstacle devant l'unité extérieure.
En mode chauffage, la température refilée n'est jamais atteinte et le climatiseur s'arrête fréquement.	Vérifiez que la température a été correctement réglée.Augmentez la vitesse du ventilateur.Si la circulation d'air est dirigée vers le haut, employerer la télécommande pour la diriger en bas.
La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton (Marche/Arrêt).	Vérifiez que le mode d'opération est fixé sur le mode COOL(FRAIS), HEAT(CHAUD) ou FAN(VENTILATEUR); sur le mode AUTO(AUTOMATIQUE), la vitesse du ventilateur est modifiée automatiquement, et sur le mode DRY(SECHER), le mode AUTO(AUTOMATIQUE) se meten place.
La direction du flux d'air ne change pas quand vous appuyez sur le bouton (Marche/Arrêt).	Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton (Marche/Arrêt) de la télécommande.
La minuterie ne fonctionne pas.	Vérifiez que la minuterie a été programmée correctement (reportez-vous aux pages 18 et 19).
Des odeurs se rependent dans lapiece pendant la climatisation.	Aéréz lapiece.

Afin d'assurer le meilleur fonctionnement de votre climatisation, un nettoyage régulier est nécessaire pour enlever la poussière accumulée sur le contrôle d'air.

Portant

Avant de nettoyer le climatiseur, mettez-le hors tension au niveau de la prise secteur.

1 Glissez le grill avant inférieur vers le bas. 2 Glissez le grill avant supérieur vers le haut légèrement, ouvre alors le grill en tirant son côté droit et gauche. 3 Démontez le grill avant supérieur en ouvrant le grill complètement. 4 Soulevez le rebord inférieur des filtres à air et le baissez pour les libérer. 5 Enlevez toutes les poussières sur les filtres à air avec un aspirateur ou un balai. 6 Lorsque vous avez fini, insérez la partie supérieure des filtres dans la fente et appuyez sur le rebord inférieur jusqu'à ce qu'ils cliquettent dans l'endroit. 7 Nettoyez léger avant avec un tissu mouillé et un détergent doux (NE jamais utiliser de benzène, dissolvants ou d'autres produits chimiques). 8 Fixez le côté gauche du support de gril, puis insérez le côté droit du support de gril.

Note

À PRÉSENT une période d'inutilisation prolongée, faites fonctionner le ventilateur pendant trois ou quatre heures pour sécher totalement l'intérieur du climatiseur. Pour fermer le grill avant supérieur complètement après avoir nettoyé des filtres, allumez et éteignez le climatiseur.

Pour enlever les particules de poussière minutieuses et les odeurs, un désodorisant et les filtres Biofiltre-Vert sont installés dans le climatiseur. Il faut nettoyer les filtres tous les trois mois.

1 Ouvrir le grill avant supérieur en tirant les côtés droit et gauche du grill. 2 Retirer les filtres désodorisants et Biofiltre-Vert. 3 Laver les filtres avec de l'eau propre, puis les sécher légèrement. 4 Insérez les filtres dans la position originale.

Note : vous pouvez changer la position des filtres entre eux.

Fermer le grill avant.

07/09/12

18/24

ELECTRONICS
