MODE D'EMPLOI HATS6DS46BWIFI HAIER

Notice d'installation et d'utilisation

SOMMAIRE

INTRODUCTION 40

CONSIGNES DE SECURITE 40

INSTALLATION ELECTRIQUE 42

INSTALLATION (MONTAGE MURAL) 44

INSTALLATION (ÉVACUATION INTERNE) 50

DESCRIPTION DES COMPOSANTS 52

ENTRETIEN 55

DEPANNAGE 56

Merci d'avoir besoinie cette hotte.

Ce mode d'emploi est conçu pour vous fournir toutes les consignes requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin d'utiliser l'appareil correctement et en toute sécurité, veuilles dire attentivement ce mode d'emploi avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité et est fabriquée avec un design épuré. Équipée d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, elle offre également une forte puissance d'aspiration, un fonctionnement à faible bruit, un filtré àGRAisse anti-adhésif ainsi qu'une installation et un montage faciles.

Par la presente, Candy Hoover Group Srl déclare que les équipements radio sont conformes à la directive 2014/53/UE et aux exigences légales applicables (pour le marché UKCA). Le texte intégral de la déclaration de conformité est disponible à l'adresse internet suivante: www.candy-group.com

CONSIGNES DE SECURITÉ

• Ne laissez jamais les enfants faire fonctionner la machine.
• La hotte est à usage domestique uniquement, ne convient pas au barbecue, au rôtissoire et à d'autres usages commerciaux.
• La hotte et son filtre doivent être nettoyés régulièrement afin de rester en bon état de fonctionnement.
• Nettoyez la hotte conformément au mode d'emploi et gardez l'appareil à l'abri du risque de brûlure.
• Interdire la cuisson directe avec une cusinière à gaz. Veuillez garder une bonne convection dans la cuisine.
• Avant de brancher cet apparéil, vérifie que le cordon d'alimentation n'est pas endommagé. Un cable d'alimentation endommagé doit être remplace unquèment par du personnel d'entretien qualifié.
• Il doit y avoir une ventilation ajustée de la pierce lorsque la hotte est utilisée en même temps que des apparêils à gaz ou employant d'autres combustibles :
• L'air ne doit pas être evacué par un conduit utilisé pour l'évacuation des fumées d'autres apparèils à gaz ou alimentés par d'autres carburants ;

• Les réglementations en matière d'évacuation de l'air doivent être respectées.

• Surveillance les enfants afin qu'ils ne jouent pas avec l'appareil.

• Nee pas faire flamber les aliments sous la hotte.
• La hotte de cuisine n'est pas destinée à être installée sur une table de cuisson ayant plus de quatre plaques de cuisson

• Il doit y avoir une ventilation ajustée de la salle lors de l'utilisation de la hotte simultanément aux apparêils à gaz ou employant d'autres combustibles (non applicable aux apparêils qui se contentent de décharger l'air de nouveau dans la pierce);

• il doit y avoir une ventilation ajustée de la salle lors de l'utilisation de la hotte simultanément aux apparêils à gaz ou employant d'autres combustibles (non applicable aux apparêils qui se contentent de décharger l'air de nouveau dans la piece);

• les détails concernant la méthode et la fréquence de nettoyage.

• il subsiste un risque d'incendie si le nettoyage n'est pas réalisé conformément aux instructions ;
• ne pas faire de flammes sous la hotte ;
• ATTENTION : les pieces accessibles peuvent être chaudes lorsqu'elles sont utilisées avec des apparèils de cuisson.

Risque de chocolélectrique

• Branchez uniquement cet apparéil dans une prise correctement mise à la terre. En cas de doute, demandez conseil à un ingénieur dûment qualifié.
• Le non respect de ces instructions peut entraîner la mort ou provoquer des risques d'incendie ou de décharge électrique.

Installation électrique

Toute installation doit être effectuee par une personne competente ou un électricien qualifié. Avant de brancher l'alimentation électrique, assurez-vous que la tension d'alimentation correspond à la tension sur la plaque signalétique.

Branchement direct

L'appareil doit être branché directement au secteur à l'aide d'un disjoncteur omnipolaire avec une ouverture minimale de 3 mm entre les contacts.

L'installateur doit s'assurer que le branchement électrique a ete effectue correctement et qu'il est conforme au schema de cablage.

Le cable ne doit pas etre plie ou comprime.

Vérifiez régulièrement que la prise électrique et le cordon d'alimentation ne sont pas endommagés. Si le cordon d'alimentation est endommagé, il doit être remplaçé par un cordon ou un montage spécial disponible auprès du fabricant ou de son agent de maintenance.

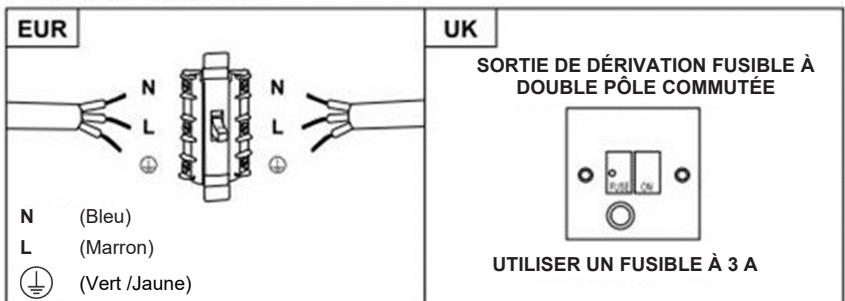

AVERTISSEMENT : Il s'agit d'un apparéil de classe I et DOIT être mis à la terre

Cet apparéil est fourni avec un cable d'alimentation à 3 conducteurs colorés comme suit :

Marron = L ou Live (phase)

Bleu = N ou Neutre

Vert et Jaune = E ou Earth (terre)

Le fusible doit être calibre à 3 ampères.

Liste d'accessoires d'installation standard

Spéc.	Image d'illustration	Qté
Logement		1
Haut de conduit		1
Partie inférieure de conduit		1
Support de conduit inférieur		1
Support de conduit supérieur		1
Plaque suspendue		1
Ø8 bouchons rawl Ø8×Ø6 couleur blanche		9
Vis ST4,0×30		9
Ø7,2vis ST4.0×8		2
Sortie d'air		1
Filtre à charbon		2

INSTALLATION (montage mural)

Si vous avez une sortie vers l'extérieur, votre hotte peut être raccordée comme sur l'image ci-dessous par un conduit d'évacuation (email, aluminium, gaine sople non inflammable avec un diamètre interieur de 150 mm)

1. Avant l'installation, éteignez l'appareil et débranchez-le de la prise de courant.

1. Pour une meilleure prestation, la hotte doit être placée à une distance de 65 à 75cm au-dessus de la plaque de cuisson.

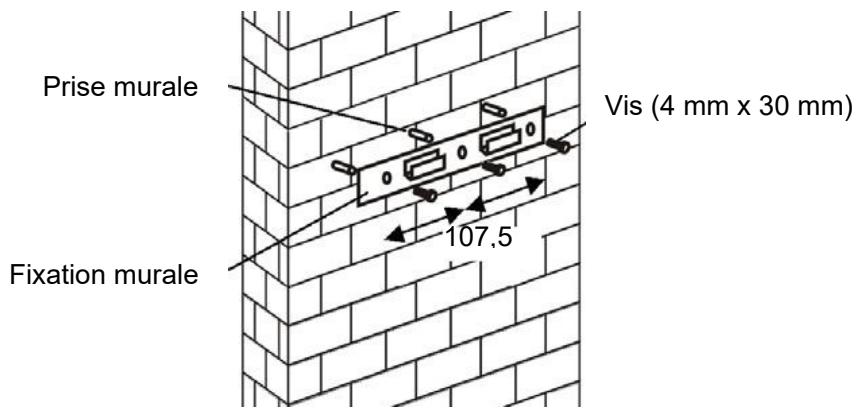

1. Percez des trous de 3 × 8 mm pour receivevoir le support. Vissez et serrez le support sur le mur avec les vis fournies.

1. Laissez la hotte et accrochez-la au crochet du support mural.

1. Fixez la valve anti-retour sur la prise de sortie de l'air de la hotte. Ensuite, fixez le tuyau d'échéppement sur la soupape unidirectionnelle comme indiqué ci-dessous.

Hotte de cuisine

6.

i. Placez le verre dans la position appropriée sur le dessus de la hotte.
ii. Fixez avec 4 vis et une rondelle. Afin d'eviter la fissuration du verre, veuillez ne pas serrer les vis trop fort.

7.

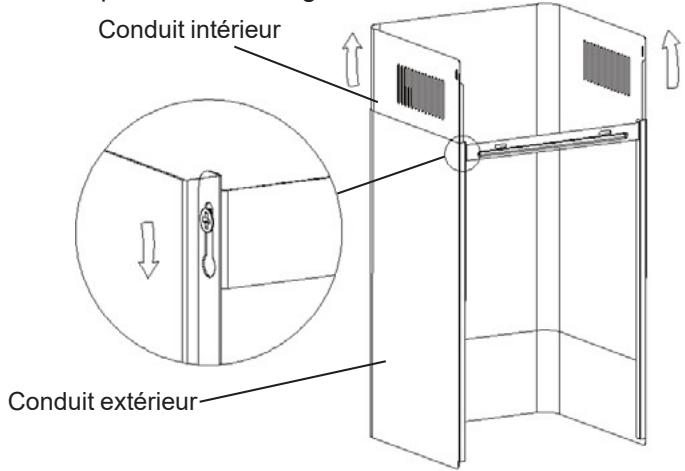

i. En plaçant le conduit interieur dans celui extérieur, puis en tirant celui interieur vers le haut. Ajustez pour atteindre la hauteur requise.

ii. Faites glisser le conduit pour régler sa hauteur. Lorsque la hauteur requise est atteinte, accrochez le trou de fixation aux vis de fixation comme indiqué dans les images ci-dessous.

8.

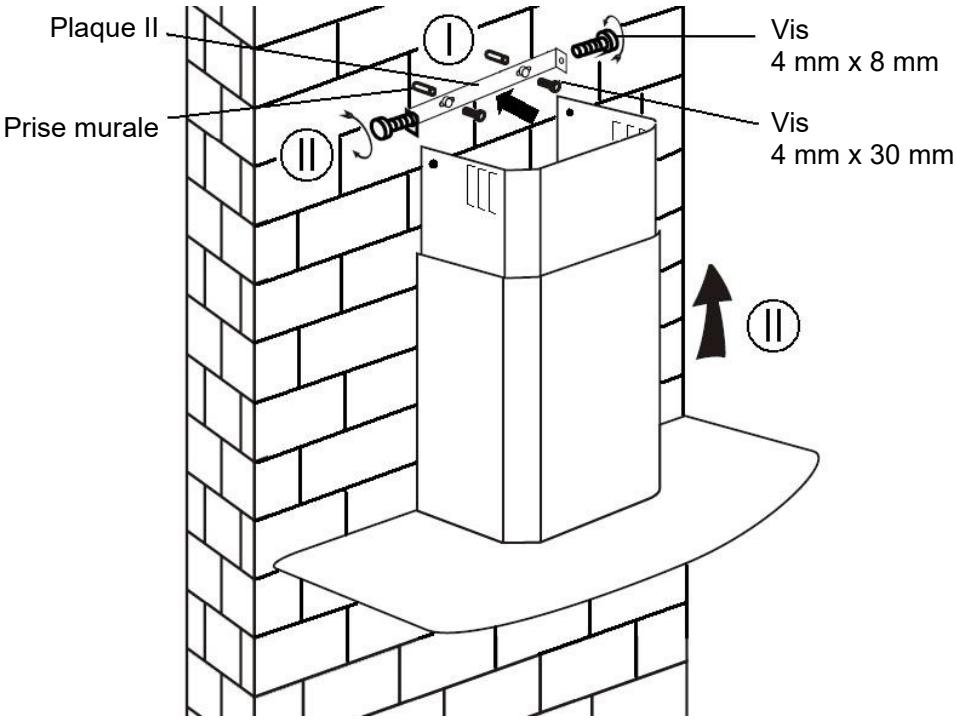

i. Percez des troughs de 2 × 8 mm pour receivevoir la plaque II. Vissez et serrez la plaque II sur le mur avec 2 vis fournies.
ii. Assemblez le conduit sur l'appareil et fixez-la à l'aide de 2 vis.

Liste d'accessoires d'installation standard

Spéc.	Image d'illustration	Qté
Collecteur-deflecteur		1
Support		1
Ø8 bouchons rawl Ø8 × Ø6 couleur blanche		2
Vis ST4,0×30		2
Vis ST 3,5×12		2

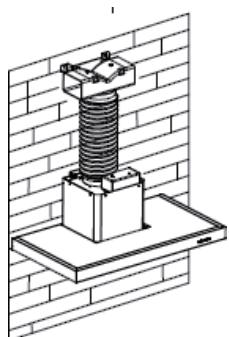

INSTALLATION (DEFLECTEUR D'AIR) :

Le déflecteur d'air est mentionné comme inclus et non optionnel.

1. Avant l'installation, courbez les deux extrémités du support comme indiqué ci-dessous :

1. Fixez le support à la sortie en plastique en forme de T avec 2 vis ST 3,5x12 mm fournies.

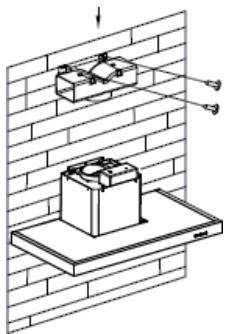

1. Percez 2 trough pour receivevoir les fiches murales, puis vissez et serrez le support sur le mur avec 2 vis ST 4 × 30 ~mm fournies.

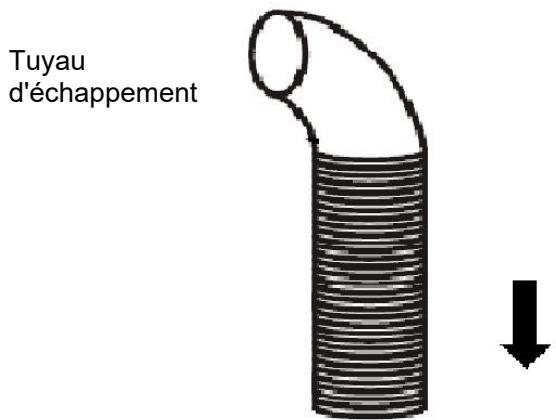

1. Fixez le tuyau d'échévement sur la sortie d'air de la hotte comme indiqué ci-dessous :

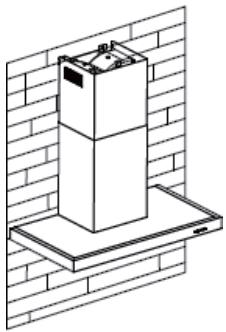

1. Installez le conduit sur l'appareil et fixez-le.

o Veuillez remarquer : Les prises en plastique en forme de T et les volets en V ne peuvent pas etre utilisés en meme temps. Vous pouvez les utiliser de deux façon : 1) Ajoutez un volet en V sur la prise existante ; 2) Utilisez une sortie en plastique en forme de T, sans ajouter de volet en V."
○ Remarque: Le produit est équipé d'un volet en V. Cet accessoire n'est pas obligatoire pour l'installation, le fonctionnement et l'utilisation du produit."

INSTALLATION (ÉVACUATION INTERNE)

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'échéppement n'est pas nécessaire et l'installation est similaire à celle indiquée dans la section "INSTALLATION (ÉVACUATION EXTERNE)".

Les filtres à charbon actif sont utilisés pour absorber les odeurs.

Pour installer le filtré à charbon actif, le filtré àGRAISSÉ doit d'abord être détaché. Appuyez sur le système d'ouverture et tirez-le filtré vers le bas.

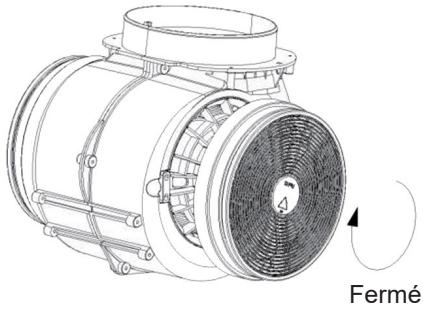

Branchez le filtré à charbon actif dans l'unité et tournez-le dans le sens des aiguilles d'une montre. Faites pareil de l'autre côté.

REMARQUE:

O Assurez-vous que le filtré soit correctement bloqué. Dans le cas contraire, il pourrait tomber et endommager le bloc.
o Quand le filtré à charbon actif est installé, la force d'aspiration est plus faible.

CONFIGURATION 1

1 Bouton vitesse minimale

Il est utilisé pour la ventilation dans la cuisine. Il convient pour mijoter et réaliser une cuisson qui ne fait pas beaucoup de vapeur.

2 Bouton vitesse intermédiaire

La vitesse d'écoulement de l'air est idéale pour la ventilation dans un fonctionnement de cuisson standard.

3 Bouton vitesse maximale

Lorsqu'une forté densité de fumée ou de vapeur est produit, appuyez sur le bouton grande vitesse pour une ventilation efficace elevée.

Boost 1 (vitesse 4)

Appuyez sur la touche vitesse b 1, le rétro-éclairage de la touche vitesse B est activé et la hotte fonctionne en mode boost ;

B+ Boost 2 (vitesse 5)

Appuyez sur la touche vitesse b 2, le rétro-éclairage de la touche vitesse B+ est activé et la hotte fonctionné en mode boost ;

Fairble

Enoncez brievement pour allumer et eteindre l'éclairage

Minuterie rapide : Appuyez longuement sur le bouton lumineux et maintenez-la enforcée pendant 3 secondes, les boutons de vitesse du ventilateur clignotent et comptent à rebours pendant 5 minutes, au bout de 5 minutes, le moteur et levoyant s'éteignent automatiquement avec troissons de l'avertisseur sonore.

Connexion Wi-Fi

Appuyez longuement sur l'icone Wi-Fi et passez en mode connexion : le rétro-éclairage de l'icone Wi-Fi continue de clignoter pour indiquer que la connexion est en cours, le rétro-éclairage de l'icone Wi-Fi est allumé pour indiquer qu'elle est connectée, même chose pour le modeAKE; appuyez longuement sur l'icone Wi-Fi à nouveau et la connexion sera arrêtée ;

CONFIGURATION 2

1

2

3

B

MODE VEILLE

Après branchement, tout l'éclairage, système est en MODE VEILLE.

1 Bouton vitesse minimale

Il est utilisé pour la ventilation dans la cuisine. Il convient pour mijeter et réaliser une cuisson qui ne fait pas beaucoup de vapeur.

2 Bouton vitesse intermédiaire

La vitesse d'écoulement de l'air est idéale pour la ventilation dans un fonctionnement de cuisson standard.

3 Bouton vitesse maximale

Lorsqu'une forte densité de fumée ou de vapeur est produit, appuyez sur le bouton grande vitesse pour une ventilation efficace elevée.

B Fonction Booster

Cette hotte a une fonction booster. Pour activer le booster, appuyez sur B jusqu'à la vitesse 4, réglezsur la vitesse la plus élevé lorsque la hotte est en cours d'utilisation et il augmentera la vitesse pendant 5 minutes, avant de ralentir à nouveau.

Faible

Enoncez brievement pour allumer et teindre l'éclairage

Minuterie rapide : Appuyez longuement sur le bouton lumineux et maintenez-la enfoncée pendant 3 secondes, les boutons de vitesse du ventilateur clignotent et comptent à rebours pendant 5 minutes, au bout de 5 minutes, le moteur et le voyant s'éteignent automatiquement avec troissons de l'avertisseur sonore.

Connexion Wi-Fi

Appuyez longuement sur l'icone Wi-Fi et passes en mode connexion : le rétro-éclairage de l'icone Wi-Fi continue de clignoter pour indiquer que la connexion est en cours, le rétro-éclairage de l'icone Wi-Fi est allumé pour indiquer qu'elle est connectée, même chose pour le mode veille; appuyez longuement sur l'icone Wi-Fi à nouveau et la connexion sera arrêtée ;

Télécharger l'application hOn

Tout d'abord, vous doivent télécharger l'Appli hOn et l'installer sur votre apparéil portable. Ensuite, enregistrez votre hotspot.

REMARQUE

L' image de la hotte a pour seul but de laprésenter. Il se peut qu'il ne soit pas parfaitement représentatif.

1- Appuyez sur le bouton Wi-Fi jusqu'à ce que l'icone clignote Lorsque l'appariement est terminé, l'icone Wi-Fi est activée.

ENTRETIEN

Avant le nettoyage, éteignez l'appareil et débranchez-le.

I. Nettoyage Régulier

Utilisez un chiffon doux humidifié avec de l'eau moyennement savonneuse ou un détergent menager. N'utilisez jamais de tampon métallique, de produit chimique, de matériel abrasif ou de brosse rigide pour nettoyer l'appareil.

II. Nettoyage mensuel du filtré àGRAISSSE

Fondamental : Nettoyez le filtrte tous les mois pour éviter tout risque d'incendie.

Le filtré recueille laGRAisse,la fumée et la poussière... de sort que le filtré affecte directement

l'efficacité de la hotte. S'il n'est pas nettoyé, le résidu deGRAisse (potentiellement inflammable) satura re le fentre. Nettoyez-le avec un détergent menager.

III. Nettoyage annuel du filtré à charbon actif

S'applique UNIQUEMENT à l'unité installée en tant qu'une de recirculation (non ventilée vers l'extérieur). Ce filtre piège les odeurs et doit être remplaçé au moins une fois par an en fonction de la fréquence d'utilisation de la hotte.

IV. Changement d'ampoule

Retirez les vis sur la vitre, retirez la vitre de la hotte. Identifiez l'ampoule qui doit être remplacée, vous la trouvez dans le luminaire qui se trouve à l'intérieur de la section exposée de l'auvent.

Débranchez le point de câblage de la lampe et retirez les porte-ampoules et le câblage de la hotte. Important : Il n'est pas possible de replacer chacune des ampoules, il sera nécessaire d'obtenir les ampoules, les supports d'ampoules et le câblage en tant que piece complète. (lumière LED : MAX.1,5 W)

Installez les ampoules de rechange, les porte-ampoules et le câblage de la même manière que les ampoules d'origine. Raccordez ensuite de nouveau le point de câblage de la lumière.

Remettez la vitre de la hotte et fixez les vis en verre. Assurez-vous que les vis seront complètement serrées.

Problème	Cause		Solution
Lumière allumée, mais le ventilateur ne fonctionne pas.	La pale du ventilateur est coincée.		Éteignez l'appareil et faites- le réparer uniquement par du personnel d'entretien qualifié.
	Le moteur est endommagé.
La lumière et le ventilateur ne fonctionnent pas	Unene ampoule halogène a grillé.		Remplacez l'ampoule par un calibre correct.
	Le cordon d'alimentation est desserré.		Branchez à nouveau l'alimentation.
Vibration grave de l'appareil	La pale du ventilateur est endommagée.		Commutation de l'unité et réparation par du personnel d'entretien qualifié uniquement.
	Le moteur du ventilateur n'est pas fixé fermement.		Éteignez l'appareil et faites- le réparer uniquement par du personnel d'entretien qualifié.
	L'appareil n'est pas correctement accroché au support.		Faites descendre l'appareil et vérifie si le support est correctement positionné.
Les performances d'aspiration ne sont pas bonnes	Distance trop grande entre l'appareil et le plan de cuisson		Réajustez la distance à 65-75 cm
Technologie		Wi-Fi
Standard		802.11 b/g/n
Bande(s) de fréquence [MHz]		2400 MHz-2483,5 MHz
Puisance maximale [mW]		100 mW
Informations sur le produit pour les équipements en réseau
consommation d'énergie du produit en veille en réseau si tous les ports réseau câblés sont raccordés et ceux sans fil sont activés :		2 W
Comment activer le port de réseau sans fil :		Si la hotte a été enregistrée avec l'APPLICATION, activez cette hotte pour activer le port réseau sans fil.
Comment désactiver le port de réseau sans fil :		Si la hotte a été enregistrée avec l'APPLICATION, désactivez la hotte pour désactiver le port réseau sans fil. Si la hotte n'a pas été enregistrée avec l'APPLICATION, le port réseau sans fil sera désactivé même si la hotte est activée.

SERVICE APRES-VENTE

Si vous ne pouvez pas identifier la cause de l'anomalie de fonctionnement, éteignez l'appareil et contactez le service d'assistance.

NUMERO DE SÉRIE DU PRODUIT. où puis-je le trouver?

Il est important de communiquer le code de référence de votre apparéil et son nombre de série (un code à 16 chiffres qui commence par 3). Il est inscrit sur le certificat de garantie et sur la plaque d'identification de l' apparéil.

Cela permettra d'éviter les trajets inutiles vers les techniciens, ce qui permettra (et surtout) d'économiser les frais d'appoint correspondants.

Cet apparéil comporte les symboles conformés à la directive européenne 2012/19/EU sur les déchets des équipements électriques etlectroniques (DEEE).

Les DEEE contiennent à la fois des substances polluantes (qui

peuvent

avoir des conséquences négatives sur l'environnement) et les composants de base (qui peuvent être réutilisés). Il est important de soumettre les déchets DEEE à des traitements spécifique, afin d'enlever et éliminer tous les polluants de manière ajustate et de recupérer et recycler tous les matériaux. Toute personne peut jourer un role important en voirant à ce que les déchets DEEE ne deviennent pas un problème environnemental ; pour cela, il est essentiel de suivre quelques règles de base :

Les DEE ne doivent pas etre traites comme des déchets menagers ;

Les DEEE doivent etre remis aux points de collecte appropriés gerais par la municipalite ou par des sociétés reconnues. Dans de nombreux pays, pour des DEEE encombrants, la collecte a domicile peut etre organisee.

Dans de nombreux pays, lorsque vous achetez un nouvel appariel, l'ancien peut être returné au détaillant qui est en devoir de le recupérer sans frais de manière individualisée, tant que l'équipement est de type équivalent et a les mêmes fonctions que l'équipement fourni.

MANUAL DE USO E INSTALLACION

CONTENIDO

INTRODUCCION 59
PRECAUICIONES DE SEGURIDAD 59
INSTALLACION ELECTRICA 61
INSTALLACION (MONTAJE EN LA PARED) 63
INSTALLACION ( SALIDA INTERIOR) 69
DESCRIPCION DE LOS COMPONENTES 71
MANTENIMIENTO 74
RESOLUCION DE PROBLEMAS 75
SERVICIO DE ASISTENCIA AL CLIENTE 76
