SH-09AS2X - Climatiseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split mural
Marque	Samsung
Modèle	SH-09AS2X
Puissance frigorifique	9 000 BTU/h (environ 2,6 kW)
Puissance calorifique	9 000 BTU/h (environ 2,6 kW)
Alimentation électrique	220-240 V ~ 50 Hz
Dimensions unité intérieure (L x H x P)	Approximativement 700 x 250 x 180 mm
Dimensions unité extérieure (L x H x P)	Approximativement 700 x 500 x 250 mm
Poids unité intérieure	Environ 8 kg
Poids unité extérieure	Environ 30 kg
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation, mode automatique, turbo, économie d'énergie, minuterie marche/arrêt, arrêt différé 6h
Plage de température (refroidissement)	18 °C à 30 °C
Plage de température (chauffage)	16 °C à 30 °C
Vitesse du ventilateur	Auto, Faible, Moyen, Fort
Type de télécommande	Sans fil, infrarouge, portée 7 m
Piles télécommande	2 x LR03 (AAA) 1,5 V
Filtre à air	Lavable, nettoyage tous les 3 mois
Filtres optionnels	Désodorisant et filtre Bio (amovibles)
Entretien	Nettoyer le filtre avec aspirateur ou eau, ne pas utiliser de produits chimiques
Sécurité	Déconnecter l'alimentation avant entretien, ne pas insérer d'objets, ne pas vaporiser de liquide
Réfrigérant	R32 (estimation)
Conditions d'utilisation	Intérieur: 18-32 °C, extérieur: 21-43 °C (refroidissement) / 0-24 °C (chauffage)
Pieces détachées et réparabilité	Filtres, télécommande, piles. Réparation par centre agréé uniquement.

FOIRE AUX QUESTIONS - SH-09AS2X SAMSUNG

Que faire si le climatiseur ne s'allume pas ?

Vérifiez d'abord que l'appareil est branché et que la prise secteur fonctionne. Assurez-vous que le voyant de fonctionnement sur l'unité intérieure est allumé ; sinon, appuyez sur le bouton Marche/Arrêt de la télécommande. Vérifiez aussi si le voyant Timer est allumé, ce qui indique une programmation. Dans ce cas, attendez l'heure programmée ou annulez la minuterie (pages 18-19 de la notice).

La télécommande ne répond pas, que vérifier ?

Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et l'unité intérieure. Vérifiez l'état des piles (remplacez-les si nécessaire) et restez à moins de 7 mètres de l'unité. Orientez la télécommande vers le capteur infrarouge situé au centre de l'unité intérieure.

Comment régler la minuterie de mise en marche ?

Appuyez plusieurs fois sur le bouton On Timer jusqu'à afficher le délai souhaité (de 30 minutes à 24 heures). Confirmez en appuyant sur le bouton de Réglage/Annulation. Le voyant de la minuterie cesse de clignoter. Le climatiseur démarrera automatiquement après le temps programmé. Pour annuler, appuyez à nouveau sur On Timer jusqu'à disparition du réglage, puis validez.

Pourquoi le climatiseur ne refroidit-il pas assez ?

Vérifiez que le mode sélectionné est bien Cool (ou Auto) et que la température réglée est inférieure à la température ambiante. Nettoyez le filtre à air s'il est obstrué par la poussière. Assurez-vous qu'aucun obstacle ne bloque l'unité extérieure. Si la température extérieure est très élevée (au-dessus de 43 °C), les performances peuvent diminuer.

Comment utiliser la fonction Turbo ?

En mode Cool ou Heat, appuyez sur le bouton Turbo. Le climatiseur fonctionne à puissance maximale pendant 30 minutes, puis revient automatiquement aux réglages précédents. Pour arrêter le mode Turbo avant la fin, appuyez à nouveau sur le bouton Turbo jusqu'à ce que l'icône disparaisse.

Le voyant timer clignote, que signifie-t-il ?

Un voyant timer qui clignote indique que la minuterie est en cours de réglage ou de validation. Après avoir programmé la minuterie (On Timer ou Off Timer), appuyez sur le bouton de Réglage/Annulation pour confirmer ; le voyant cesse alors de clignoter et reste allumé fixe. Si le voyant clignote sans arrêt, la programmation n'a pas été validée.

Comment nettoyer les filtres à air ?

Avant tout nettoyage, débranchez l'appareil. Ouvrez le grille avant en tirant sur les côtés. Soulevez le rebord inférieur du filtre et retirez-le. Enlevez la poussière avec un aspirateur ou rincez à l'eau claire. Laissez sécher complètement avant de remettre en place. Il est recommandé de nettoyer les filtres tous les 3 mois.

Que faire si le climatiseur s'arrête fréquemment en mode chauffage ?

Vérifiez que la température réglée est correcte et augmentez la vitesse du ventilateur si nécessaire. Dirigez le flux d'air vers le bas à l'aide de la télécommande (bouton de direction verticale). Par temps très froid, l'unité extérieure peut givrer ; le climatiseur passe automatiquement en mode dégivrage pendant environ 8 minutes, ce qui est normal.

Puis-je utiliser le climatiseur sans télécommande ?

Oui, vous pouvez utiliser l'interrupteur On/Off situé sur le côté droit de l'unité intérieure. Ouvrez la grille avant pour y accéder. Appuyez une fois pour démarrer : le climatiseur choisit automatiquement le mode en fonction de la température ambiante (chauffage si <21 °C, refroidissement si ≥21 °C). Appuyez à nouveau pour éteindre. La télécommande reste utilisable même après une mise en marche manuelle.

Comment activer le mode économie d'énergie ?

Sélectionnez d'abord le mode Cool (refroidissement). Appuyez ensuite sur le bouton Energy Saving. L'icône apparaît et les lames extérieures montent et descendent. Ce mode permet d'économiser de l'énergie en maintenant une température comprise entre 26 °C et 30 °C. Pour annuler, appuyez à nouveau sur le bouton Energy Saving.

MODE D'EMPLOI SH-09AS2X SAMSUNG

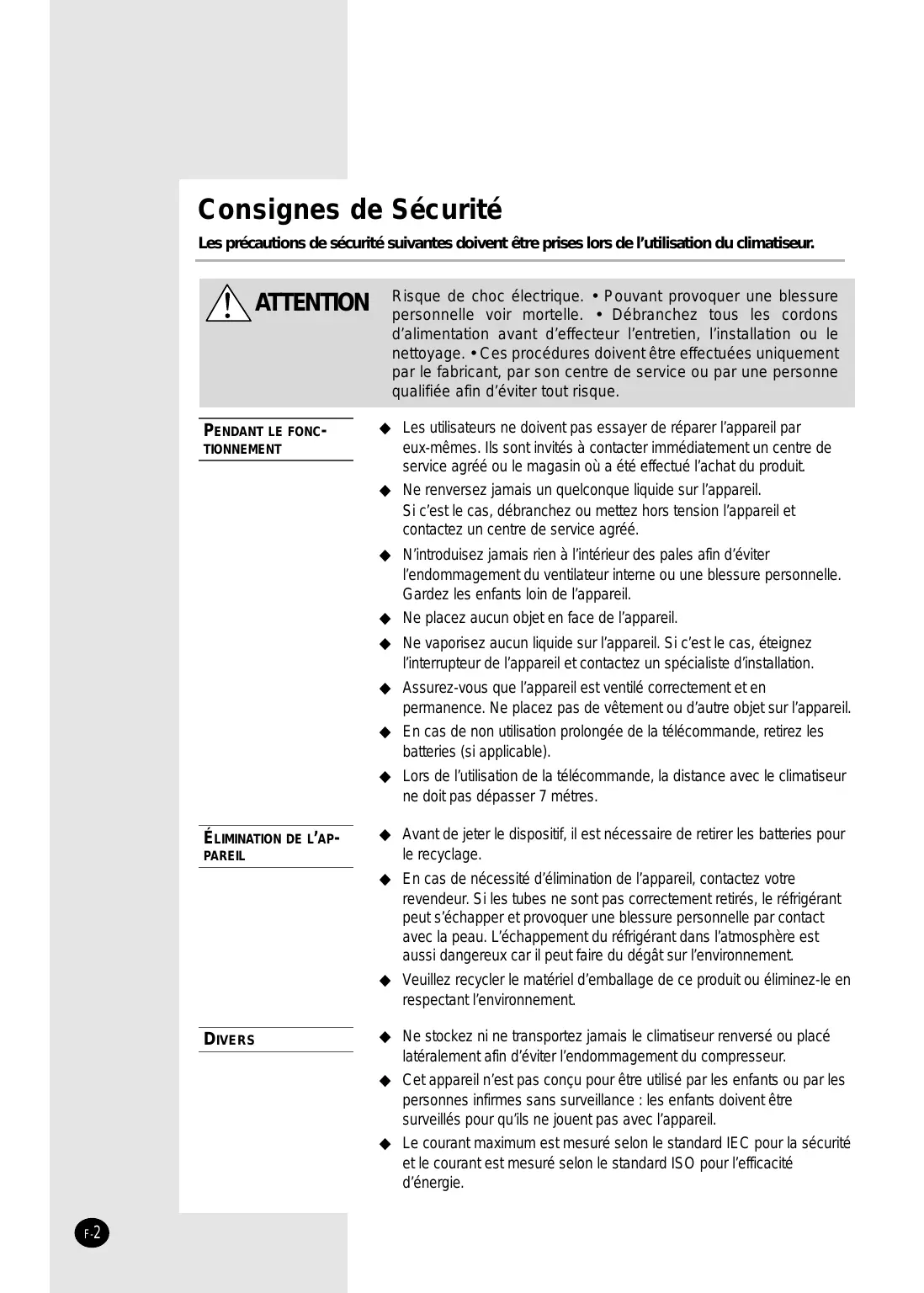

Consignes de Sécurité

Les précautions de sécurité suivantes doivent être prises lors de l'utilisation du climatiseur.

ATTENTION

Risque de chic électrique. • Pouvant provoquer une blessure personnelle voir mortelle. • Débranchez tous les cordons d'alimentation avant d'effecteur l'entretien, l'installation ou le nettoyage. • Ces procédures doivent être effectuées uniquement par le fabricant, par son centre de service ou par une personne qualifiée afin d'éviter tout risque.

PENDANT LE FONCTIONNEMENT

Les utilisateurs ne doivent pas essayer de réparer l'appareil par eux-mêmes. Ils sont invitees à contacter immédiatement un centre de service/agréé ou le magasin où a été effectué l'achat du produit.
Ne renversez jamais unquelconque liquide sur l'appareil. Si c'est le cas, débranche ou mettez hors tension l'appareil et contactez un centre de service agreé.
N'introduisez jamais rien à l'intérieur des pales afin d'éviter l'endommagement du ventilateur interne ou une blessure personnelle. Gardez les enfants loin de l'appareil.
Ne placez�除 unbject en face de I'appareil.
Ne vaporisez aucun liquide sur l'appareil. Si c'est le cas, eteignez l'interrupteur de l'appareil et contactez un spécialiste d'installation.
Assurez-vous que l'appareil est ventilé correctement et en permanence. Ne place pas de vêtement ou d'autre object sur l'appareil.
En cas de non utilisation prolongée de la télécommande, retirez les batteries (si applicable).
Lors de l'utilisation de la télécommande, la distance avec le climatiseur ne doit pas dépasser 7 métres.

ÉLIMINATION DE L'APAREIL

Avant de jeter le dispositif, il est nécessaire de retarder les batteries pour le recyclage.
En cas de nécessité d'élimination de l'appareil, contactez votre revendeur. Si les tubes ne sont pas correctement reliés, le réfrigérant peut s'échapper et provoquer une blessure personnelle par contact avec la peau. L'échéppement du réfrigérant dans l'atmosphère est aussi dangereux car il peut faire du dégât sur l'environnement.
Veuillez recycler le matériel d'emballage de ce produit ou éliminez-le en respectant l'environnement.

DIVERS

Ne stockez ni ne transportez jamais le climatiseur renversé ou placé latéralement afin d'éviter l'endommagement du compresseur.
Cet apparéil n'est pas créé pour être utilisé par les enfants ou par les personnes infirmes sans surveillance : les enfants doivent être surveillés pour qu'ils ne jouent pas avec l' apparéil.
Le courant maximum est mesure selon le standard IEC pour la sécurité et le courant est mesure selon le standard ISO pour l'efficacité d'énergie.

Sommaire

PREPARERLECLIMATISEUR

■ Consignes de Sécurité 2
■ Description des unités 4
■ Telecommande-Boutons et affichage 6
■ Avant-propos 7
■ Inséorer les piles dans la télécommande 8

UTILISER LE CLIMATISEUR

Utiliser le climatisationur en mode automatique 9
■ Refroidir la piece 10
Rechauffer la piece 11
- Changer la température de la pierce rapidement 12
Deshumidifier la piece 13
Aérer la piece 14
■ Mode de selection de I'ecomonisation d'énergie 15
Régler le flux d'air vertical 16
Réglez le flux d'air horizontal 17

PROGRAMMER LE CLIMATISEUR

Régler la minuterie de mise en marche 18
Régler la minuterie d'arrêt 19
■ Arreter le climatiseur après six heures de fonctionnement 20

CONSIGNES D'UTILISATION

Conseils d'utilisation 21
■ Température et humidité de fonctionnement 22
Utiliser le climatiseur sans telecommande 22
Avant d'appler le service après-vente 23
Nettoyez le climatisationur 24
Désodorisant et Filtré Bio (Optionnel) 25

Le design et l'apparence différent un peu selon le modele.

Unité interieure

07/09/12

Unite interieure

18/24

Unité extérieur

Télécommande-Boutons et affichage

Avant-propos

Vous venez d'acheter un climatiseur de type séparé qu'un technician qualifié vous a installé.

Ce manuel contient des informations importantes sur l'utilisation du climatiseur.

Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.

Le manuel est organisé comme suit.

Les figures des pages 4 et 6 illustrnt:

• les unités interieure et extérieure,
• les boutons et l'afficheur de la télécommande.

Ces figures vous aideront à repérer les boutons et à comprendre

les symboles affichés.

Du manuel, vous trouvrez une série de procedé étape-par-étape

pour chaque fonction disponible.

Les illustrations des procédures utilisent les trois symboles suivants :

PRESS

PUSH

HOLD DOWN

Insérer les piles dans la télécommande

Voudevezinsererouremplacerlespilesdela telecommande lorsque：

yous venez d'acheter le climatiseur.
la télécommande ne fonctionne plus correctement.

Note

Utiliser deux piles LR03 de 1,5V.
Ne jamais utiliser de piles anciennes ou de piles de marques différentes ensemble.
Les piles risquent de se décharger complètement après un an, même si elles n'ont pas été utilisées.

1 En utilisant votre pouce, poussez le couvercle du compartment des piles dans le sens de la flèche et enlevez-le.

2 Insérez les deux piles, en respectant les polarités indiquées :

le ^+ de la pile avec le ^+ de la telecommande,
le - de la pile avec le - de la télécommande.

3 Remettez le couvercle en place en le faisant glisser jusqu'à ce qu'il s'enclenché.

Vous pouvezmettre en marcheYOURclimatiseur en mode automatique à tout moment.Dans ce mode,la température est préregée et la vitesse du ventilateur est reglee automatiquement pour un comfort optimal.
Vous pouvez modifier la température mais pas la vitesse de ventilation.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.
Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus spécifique,
L'unité interieure émet un bip.

IMPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'eviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur
arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décai de trois minutes.

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton Mode de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieureonnechaque fois que vous appuyez sur le bouton Mode
Le climatiseur fonctionne en mode AUTO.

Note :若您 pouvez changer de mode à tout moment.

3 Pour régler la température standard (le climatiseur règle automatiquement la température standard en fonction de la température de la piece), appuyer sur le bouton une ou plusieurs fois.

SETTEMP. SETTEMP. SETTEMP. SETTEMP.

-2°C

-1°C

Température prérogée

+1°C

+2°C

< Quand vous avez chaud > < Quand vous avez froid >

Selectionnez le mode COOL (refroidissement) lorsque vous poulez modifier la :

température de refroidissement prérgée,
vitesse du ventilateur lors du refroidissement.

1 Si nécessaire, appuyez sur le bouton (Marche/Arret).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.

Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus spécifique,
L'unité interieure émet un bip.

IVPORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur
arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décai de trois minutes.

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieure sonne chaque fois que vous appuyez sur le bouton Mode.
Le climatiseur fonctionne en mode COOL.

Note :若您 pouvez changer de mode à tout moment.

3 Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaïée s'affiche.

Temperatures possibles : de 18^ à 30^ .

Résultat: • Chaque fois que vous appuyez sur un bouton : - La température est modifiée de 1^ - l'unité interieure émet un bip.

Le climatiseur se met en marche en mode Refroidissement, à condition que la température ambiente soit supérieure à la température prépréglée.
Si la température de la salle atteint celle d'ensemble, le climatiseur cette le refroidissement, mais le ventilateur fonctionné toujours.

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitatione s'affiche :

Automatique (ordre: (\rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow

Faible

Moyen

Fort

Résultat: Chaque fois que vous appuyez sur le bouton l'unité interieure émet un bip.

5 Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Selectionnez le mode HEAT (chauffage) lorsqu vous poulez modifier la :

température de chauffage prérgée,
vitesse du ventilateur lors du chauffage.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.

Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus spécifique,
L'unité intérieure émet un bip.

IMPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déteriation lorsqu'il est mis en marche après avoir été :

branché sur le secteur
arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décai de trois minutes.

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieureonnechaquefois queyouappuyez sur le bouton Mode
Le climatiseur fonctionne en mode HEAT.

Note :若您 pouvez changer de mode à tout moment.

3 Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 16^ à 30^

Résultat: • Chaque fois que vous appuyez sur un bouton : - La température est modifiée de 1^ - l'unité interieure émet un bip.

Le climatiseur met en marche le chauffage si la température de la pierce est inférieure à la température voulue (température selectionnée +3°C).
Si la température de la salle atteint celle d'ensemble, le climatiseur cette le rechauffement, mais le ventilateur fonctionne toujours.

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitee s'affiche :

Automatique (ordre: (\rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow
Faible
Moyen
Fort

Résultat: • Chaque fois que vous appuyez sur le bouton l'unité interieure émet un bip.
Le ventilateur fonctionne au ralenti pendant trois à cinq minutes pour préchauffer l'air, puis passé à la vitesse que vous avez régée.

5 Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Changer la température de la pierce rapidement

La fonction de refroidissement/chauffage Turbo vous permet d'augmenter ou de baisser la température de la piece rapidement.

Exemple: En rentrant chez vous, vous trouvez qu'il fait excessivement chaud dans la piece et foulez faire baisser la température le plus vite possible.

En mode Turbo, l'appareil fonctionne à puissance maximale pendant 30 minutes, puis revient au mode de fonctionnement et à la température selectionnésAAPARAVANT.

1 Si nécessaire, appuyez sur le bouton % (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.

Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus spécifique,

L'unité intérieure émet un bip.

2 Appuyez sur le bouton (Turbo/).

Résultat: • Le réglage de la température et du ventilateur se fait automatiquement.

Le climatiseur refroidit ou rechauffe la piece le plus vite possible.

Après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. Mais si vous appuyez sur le bouton (Turbo) au mode DRY(Secher) ou FAN(Ventilateur) cela se change automatiquement en mode AUTO (Automatique).

3 Si vous souhaitez minutes, arrêté le mode Turbo avant une période de 30 minutes, appuyez sur le bouton (Turbo) une ou plusieurs fois jusqu'à ce que Turbo ou disparaissent.
Résultat: Le mode, la température et la vitesse de ventilation precedents sont rétablis automatiquement.
4 Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Si l'atmosphère de la pierce est humide ou moite, vous pouvez supprimer l'excess d'humidité sans trop faire baisser la température.

1 Si nécessaire, appuyez sur le bouton (%) (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.

Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus spécifique,
L'unité intérieure émet un bip.

IMPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déteriation lorsqu'il est mis en marche après avoir été :

branché sur le secteur
arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décai de trois minutes.

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton Mode de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieureonnechaquefois queyouappuyez sur le bouton Mode
Le climatiseur fonctionne en mode DRY.

Note :若您 pouvez changer de mode à tout moment.

3 Pour régler la température, appuyer sur le bouton V une ou plusieurs fois jusqu'à ce que la température souhaïée s'affiche. Températures possibles : de 18^ à 30^

Résultat: ♦ Chaque fais que vous appuyez sur un bouton ∑ :
- La température est modifiée de 1^ .
- L'unité interieure émet un bip.
Le climatiseur commence à déshumidifier la piece.
Le début d'air est régèle automatiquement.

4 Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Si l'atmosphère est renfermée, vous pouvez aérer la piece à l'aide de la fonction de ventilation (FAN).

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).
Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.
Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus spécifique.
L'unité interieure émet un bip.

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton Mode de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieureonnechaquefoisquevouappuyez sur le bouton Mode
Le climatiseur fonctionne en mode FAN.
La température est régée automatiquement.

Note :若您 pouvez changer de mode à tout moment.

3 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitee s'affiche :

Faible

Moyen

Fort

Résultat: Chaque fois que vous appuyez sur le bouton l'unité interieure émet un bip.

4 Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Si vous souhaitez economiser de l'énergie lorsque lors de l'utilisation du climateur, désissez le mode d'économisation d'énergie en appuyant sur le bouton d'économisation d'énergie.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.
Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus spécifique.
L'unité intérieure émet un bip.

IVPORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'eviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur
arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décai de trois minutes.

2 Sélectionner le mode Refroidissement en appuyant sur le bouton Mode

Note

Vous ne pouvez selectionner le mode Economie d'énergie que dans le mode Refroidissement.

Energy Saving

3 Appuyez sur le bouton

Résultat: L'unité interieure émet un bip.
Le climatiseur fonctionne dans le mode d'économisation d'énergie.
La lame externe de circulation d'air monte et descend.
Pour arrêté le mode d'économisation d'énergie, appuyez encore une fois sur le bouton

4 Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitation s'affiche. Températures possibles : de 26^ à 30^

Note

Si vous souhaitez régler la temperature au dessous de 26^ , annuler le mode Economie d'énergie avant de régler la température.

5 PourCHOISIR LA VITesse du ventilateur,appuyez sur le bouton une ou deux fois jusqu'à ce que I'arrangement requis soit affiché.
6 Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Selon la hauteur de l'unité interieure sur le mur de la piece, vous pouvez régler l'orientation des lames de sortie d'air au bas de l'unité, pour augmenter l'efficacité du climatiseur.

1 Appuyez sur le bouton 1 une ou plusieurs fois comme demandé. Résultat: l'orientation verticale des lames est modifiée.

CONSEIL	Pour...	orientez les lames vers le...
	Refroidir lapiece	Haut.
	Réchauffer lapiece	Bas.

2 Si vous souhaitez que les lames rouge de haut en bas quand le climatiseur fonctionne, appuyez sur le bouton Résultat: Les lames se déplacent autour de la position initiale que vous avez reglee.
3 Pour arrêter le mouvement de haut en bas des lames, appuyez sur le bouton (2) encore une fois.

Note	Lorsque vous...	Alors les lames...
	Arrêtez le climatiseur	Se ferment complètement.
	Le remettez en marche	Commencer en position initiale qui est fonctionnée.

Deux autres groupes de lames se trouvent à l'intérieur de la sortie d'air.
Alors que les lames extérieures peuvent être déplacées vers le haut ou vers le bas, les lames interieures se déplacent vers la droite ou vers la gauche.

1 Réglez la position de chaque groupe de lames à l'intérieur de l'unité en les poussant vers la croite ou vers la gauche.

La minuterie de mise en marche vous permet demettre en marche automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

1 Pour fixer le temps avant la mise en marche, appuyer sur le bouton (On Timer) une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. Temps possibles : entre 30 minutes et 24 heures.
2 Appuyer sur le bouton de Réglage/Annulation ©afin de marquer la fin du réglage.

Résultat: Le temps restant s'affiche.

Levoyant de la minuterie arrête de clignoter.
Le mode sélectionné et la température disparaissent au bout de 10 secondes.
Le climatiseur s'allumera automatiquement et le réglage de la minutesie de mise en marche disparaître lorsque le compteur aura atteint le temps prérégle.

3 PourCHOISIR le mode I'Opération en avance, appuyez sur le bouton Mode jusqu'au mode désiré, qu'y se trouve sur le haut de télécommande.

Résultat: Le climatiseur va démarrer en mode choisi quand il est allumé.

Annuler la minuterie de mise en marche

1 Pour annuler la miniterie de mise en marche, appuyer sur le bouton On Timer une ou plusieurs fois jusqu'à ce que le réglage de la miniterie de mise en marche disparaisse.
2 Appuyer sur le bouton de (%) (Réglage/Annulation).

Note Si vous souhaitez arrêté votre climatisation avant que la minutesie atteigne le temps préréglé, appuyer sur le bouton (On/Off).

La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

1 Pour fixer le temps avant l'arrêt, appuyer sur le bouton (Off Timer) une ou plusieurs fois jusqu'à ce que le temps avant l'arrêt s'affiche. Temps possibles : entre 30 minutes et 24 heures.
2 Appuuyer sur le bouton de Reglage/Annulation 5 % afin de marquer la fin du réglage.

Résultat: Le temps restant s'affiche.

Levoyant de la minuterie arrête de clignoter.
Le climatiseur s'arrête automatiquement et le réglage de la minuterie d'arrêt disparaître lorsque le compteur aura atteint le temps prérégèle.

Exemple Si vous souhaitezmettre en marche le climatiseur dans 2 heures et l'arreter deux après :

1. Appuyer sur le bouton (On Timer) jusqu'à ce que '2,0 Hr' s'affiche.
2. Appuyer sur le bouton de Reglage/Annulation
3. Appuyer sur le bouton (Off Timer) jusqu'à ce que '4,0 Hr' s'affiche.
4. Appuyer sur le bouton de Réglage/Annulation %

Note
Vous pouvez vérifier ou changer le mode de réglage et/ou la température en appuyant sur le bouton Mode ou les boutons après avoir réglé la minuterie d'arrêt.

Annuler la minuterie d'arrêt

1 Pour annuler la minuterie d'arrêt, appuyer sur le bouton (Off Timer) une ou plusieurs fois jusqu'à ce que le réglage de la minuterie d'arrêt disparaissée.
2 Appuyer sur le bouton de (Réglage/Annulation).

Note Si vous souhaitez arrêté votre climatisationur avant que la minuteserie atteigne le temps préréglé, appuyer sur le bouton (On/Off).

Arrête le climatiseur après six heures de fonctionnement

La fonction Sleep Timer permet d'arreter le climatiseur automatiquement après 6 heures de refroidissement ou de chauffage.

Note Pour arreter le climatiseur à une heures spécifique, reportez-vous à la page 19.

1 Soyez certain d'avoir selectionné soit le mode COOL soit le mode HEAT.
2 Appuyez sur le bouton (Turbo/L) une ou plusieurs fois jusqu'à ce que (2) apparaissé sur la télécommande.

Résultat: L'unité interieure émet un bip.

Le climatiseur fonctionne pendant six heures comme illustré ci-dessous.

Refroidissement	La température augmente de 1°C par heures. Lorsqu'elle augmente de 2°C (apres deux heures), la nouvelle température esttainue pendant quatre heures.	Temp. séléctionnée 2°C 1°C heure de mise en marche
Chauffage	La température baisse de 1°C par heures. Lorsqu'elle baisse de 2°C (apres deux heures), la nouvelle température esttainue pendant quatre heures.	heure de mise en marche Temp. séléctionnée 1hr 2hr heure d'arrêt 6hr

Annuler l'arrêt après six heures de fonctionnement

Si vous ne souhaitez plus que le climatiseur s'arrête après six heures, vous pouvez annuler la minuterie correspondante.

Appuyez sur Turbo.

Résultat: L'unité interieure émet un bip.

Le n'appeaigt plus.
Le climatiseur fonctionne normalement.

Les conseils suivants vous aideront à profiter au maximum de votre clima-tiseur.

Sujet	Conseil
Performance lors du chauffage	Une pompe située à l'intérieur du climatisationur absorbe la chaleur de l'air extérieur et ladiffuse à l'intérieur de la pièce.Lorsqu'il fait froid dehors, le climatisationur chauffe moins. Si vous ne parvenez pas àchauffer la pièce suffisamment, utilisez unappareil de chauffage supplémentaire.
Flux d'air chaud	Le climatisationur fait circuler l'air chaud dans la pièce pour la chauffer. Par conséquent, après la mise en marche de l'appareil, vousdevrez attendre quelques minutes avant que toute la pièce ne soit chauffée. Au besoin,mettez le climatisationur en marche avantl'heure à laquelle vous avez prévu d'utiliserla pièce.
Givrage	Si vous utilisez le climatisationur en modechauffage alors qu'il fait très froid ethumide dehors, du givre peut se formerdans l'unité extérieure.Si cela se produit:◆ les ventilateurs de chauffage s'arrêtent,◆ le mode dégivrage (Deice) est activéautomatiquementpendant huit minutesenvviron.Aucune intervention n'est nécessaire devotre part; après huit minutes environ,le climatisationur se remet à fonctionnernormalement.
Température intérieure ouextérieure élevée	Si vous sélectionnez le mode chauffagealors qu'il fait déjà très chaud à l'intérieur dela pièce et dehors, le ventilateur et lecompresseur de l'unité extérieure peuvent s'arrêter momentanément. Il s'agit d'uncomportement normal;attendez simplementque le climatisationur se remette en marche.
Coupure de courant	En cas de panne de courant pendant lefonf顾问nement du climatisationur, l'appareils'accroTE. Lorsque le courant est rétabli, leclimatisationur se met enrouteautomatiquement.

Température et humidité de fonctionnement

Le tableau ci-dessous indique les fourchettes de température et d'humidité dans lesquelles vous pouvez utiliser le climatiseur.

Si vous utilisez le climatiseur a... Alors...

température trop élevé	le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatisationur.
température trop BASSE	Si l'échangeur de chaleur gèle, cela peut provoquer un dysfonctionnement tel qu'une fuite.
taux d'humidité trop élevé	des gouttes de condensation peuvent se former sur l'enveloppe de l'unité intérieure en cas d'utilisation prolongée.

Mode	Température extérieure	Température intérieure	Humidité intérieure
Chauffage	0°C à 24°C environ	27°C ou moins	-
Refroidissement	21°C à 43°C environ	18°C à 32°C environ	80% ou moins
Déshumidification	18°C à 43°C environ	18°C à 32°C environ	-

Si la température extérieure est en dessous de 0^ , la capacité de chauffage baise jusqu'à 70 - 80% selon la condition de fonctionnement.
Si la climatisation est utilisé au dessus de 33^ (température interieure), il ne peut pas fonctionner à plein rendement.

Utiliser le climatiseur sans télécommande

* Le design et l'apparence différent un peu selon le modele.

Vous pouvez faire fonctionner le climatiseur directement sur l'unité interieure si la télécommande est perdue ou endommagée.

1 \*\*07/09/12\*\*

Glisser le grill avant inférieur vers le bas.

*** 18/24**

Ouvrir le grill avant supérieur en tirant les côts droite et gauche du grill. Glisser le grill avant inférieur vers le bas.

2 Pourmettreleclimatisationeur en marche,appuyezsur l'interrupteurOn/Off sur le cote droit de I'unité interieure.

Résultat: Levoyant Operation de l'unité intérieure s'allume,

L'unité interieure émet un bip,
Le climatiseur se met en marche dans le mode qui convient le plus à la température de la pierce :

Température de la pièce Mode

Moin de 21^ Chauffage

21°C ou plus Refroidissement

3 Pour arrêté le climatiseur, appuyez de nouveau sur l'interrupteur On/Off.

Note

La télécommande est utilisable de façon habituelle, même si le climatiseur a eté mis en marche par le biais de l'interrupteur On/Off.

Avant d'appeler le service après-vente

En cas de problème, commencez par effectuer les vérifications suivantes. Elles vous évitont peut-être de faire appel inutillement au service après-venture.

Problème	Explication/solution
Le climatiseur ne fonctionne pas du tout.	Vérifiez que le climatiseur est sous tension au niveau de la prise secteur.Vérifier que l'indicateur de fonctionnement sur l'unité interieure est allumé;sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande.Vérifiez si levoyant Timer de l'unité interieure est allumé. Si ouï: -attendez l'heure programmée pour constater si le climatiseur se met en marche automatiquement-annulez la programmation (reportez-vous aux pages 18 et 19 pour plus d'informations)
La télécommande ne fonctionne pas.	Vérifiez qu'il n'y a pas d'obstacle entre vous et l'unité interieure.Vérifiez les piles de la télécommande.Vérifiez que vous n'êtes pas trop loin de l'unité interieure(7 mètres maximum).
Vous n'entendez pas de bip lorsque vous appuyez sur le bouton (Marche/Arrêt) de la télécommande.	Vérifiez que la télécommande est orientée vers le capteur d'infrarouges au centre de l'unité interieure.Si nécessaire, remplacez les piles de la télécommande.
Le climatiseur ne refroidit/ ne réchauffe pas la piece.	Vérifiez que vous avez sélectionné le mode de fonctionnement correct (Automatique, Refroidissement, Chauffage).La température de la piece est peut-être trop BASSE ou trop élevée.La grille du filtre à air est peut-être obstruée par la poussière ; reportez-vous aux instructions de nettoyage de la page 24.Vérifiez qu'il n'y a pas d'obstacle devant l'unité extérieure.
En mode chauffage, la température réglée n'est jamais atteinte et le climatiseur s'accropte frequentlyment.	Vérifiez que la température a été correctement réglée.Augmentez la vitesse du ventilateur.Si la circulation d'air est dirigée vers le haut, employerer la télécommande pour la diriger en bas.
La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton .	Vérifiez que le mode d'opération est fixé sur le mode COOL(Frais),HEAT(Chaud) ou FAN(Ventilateur);sur le mode AUTO(Automatique), la vitesse du ventilateur est modifiée automatiquement, et sur le mode DRY(Secher), le mode AUTO(Automatique) se meten place.
La direction du flux d'air ne change pas quand vous appuyez sur le bouton .	Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton (Marche/Arrêt) de la télécommande.
La minuterie ne fonctionne pas.	Vérifiez que la minuterie a été programmée correctement (reportez-vous aux pages 18 et 19).
Des odeurs se rependant dans la piece pendant la climatisation.	Aéréz lapiece.

* Le design et l'apparence différent un peu selon le modele.

Afin d'assurer le meilleur fonctionnement de votre climatisationur, un nettoyage régulier est nécessaire pour enlever la poussière accumulée sur le contrôle d'air.

PORTANT

Avant de nettoyer le climatisationur, mettez-le hors tension au niveau de la prise secteur.

1 **07/09/12**

Glisser le grin avant inférieur vers le bas.

*** 18/24**

Ouvrir le grill avant superieur en tirant les cotes droite et gauche du grill.

2 **07/09/12**

Ouvrir le grill avant superieur en tirant les cotes droite et gauche du grill.

*** 18/24 **

Glisser le grin avant inférieur vers le bas.

3 Soulever le rebord inférieur des filtres à air et le baisser pour les libérer.
4 Enlever toutes les poussières sur les filtres à air avec un aspirateur ou un balai.
5 Lorsque vous avez fini, insérer la partie supérieure des filters dans la fente et appuyer sur le rebord inférieur jusqu'à ce qu'ils cliquettent dans l'endetroit.
6 Nettoyer le gil avant avec un tissu mouillé et un détergent doux (NE jamais utiliser de benzène, dissolvants ou d'autres produits chimiques).

Note

Après une période d'inutilisation prolongée, faites fonctionner le ventilateur pendant trois ou quatre heures pour secher totalement l'intérieur du climatiseur.

Pour éliminer les minuscules particules de poussière, le désodorisant et le filtré Bio sont intégrés dans le climatiseur. Il faut nettoyer les filtres tous les trois mois.

1 Ouvrir le grill avant supérieur en tirant les cots drole et gauche du grill.
2 Retirez le désodorisant et le filtré Bio.
3 Laver les filtres avec de l'eau propre, puis les sécher légrement.
4 Insérez les filtres dans la position originale.

Note Vouspouvezchangergla positiondesfiltresavecl'unl'autre.

5 Fermer le grill avant.

07/09

12/18/24

THIS AIR CONDITIONER IS MANUFACTURED BY:
ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR:
CE CLIMATISEUR EST FABRIQUE PAR:
QUESTO CONDIZIONATORE D'ARIA É PRODOTTO DA:
ESTE APARELHO DE AR CONDICIONADO É FABRICADO POR:
DIESE KLIMAANLAGE IST FABRIZIERT VON:
AYTH H ΣYΣKEYH KATAΣKEYAΣTHKE ΑΝΟ:

SAMSUNG

ELECTRONICS
