SH-09AI8RX/SER - Climatiseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split réversible (refroidissement et chauffage)
Marque	Samsung
Modèle	SH-09AI8RX/SER
Dimensions unité intérieure (L x H x P)	Approximativement 820 x 275 x 200 mm
Dimensions unité extérieure (L x H x P)	Approximativement 720 x 540 x 250 mm
Poids unité intérieure	Environ 8,5 kg
Poids unité extérieure	Environ 27,5 kg
Alimentation électrique	230 V, 50 Hz, monophasé
Consommation électrique (max)	Environ 1 100 W (estimé pour 9 000 BTU)
Gaz réfrigérant	R-32 (estimation)
Modes de fonctionnement	Automatique, Refroidissement, Chauffage, Déshumidification, Ventilation, Turbo, Économie d'énergie, Anion
Plage de température de consigne (refroidissement)	18 °C à 30 °C
Plage de température de consigne (chauffage)	16 °C à 30 °C
Plage de température extérieure (refroidissement)	21 °C à 43 °C
Plage de température extérieure (chauffage)	0 °C à 24 °C
Vitesse du ventilateur	Automatique, Faible, Moyen, Fort
Fonction minuterie	Minuterie marche/arrêt de 30 minutes à 24 heures, minuterie sommeil (6 heures)
Filtres	Filtre à air (lavable), filtre désodorisant (remplaçable tous les 6 mois environ)
Télécommande	Télécommande infrarouge avec piles LR03 (AAA) - portée maximale 7 mètres
Sécurité	Dispositif de sécurité anti-redémarrage (3 minutes), protection contre la surchauffe, coupure de courant
Entretien et nettoyage	Nettoyer le filtre à air régulièrement ; remplacer le filtre désodorisant ; nettoyer la grille avant avec un chiffon humide
Pièces détachées disponibles	Filtre à air, filtre désodorisant, télécommande, piles, unité extérieure et intérieure
Informations générales	Fabriqué par Samsung Electronics ; appareil conçu pour une installation par un professionnel ; ne pas utiliser à l'extérieur

FOIRE AUX QUESTIONS - SH-09AI8RX/SER SAMSUNG

Comment mettre en marche le climatiseur ?

Appuyez sur le bouton Marche/Arrêt de la télécommande. L'indicateur de fonctionnement s'allume et l'unité intérieure émet un bip. Le climatiseur démarre dans le dernier mode utilisé. Si le voyant Timer est allumé, annulez la programmation avant.

Comment sélectionner le mode de fonctionnement ?

Appuyez plusieurs fois sur le bouton Mode de la télécommande pour choisir entre Auto, Cool (refroidissement), Heat (chauffage), Dry (déshumidification) ou Fan (ventilation). Le mode choisi s'affiche en haut de l'écran.

Comment régler la température ?

Appuyez sur le bouton + ou - de la télécommande pour augmenter ou diminuer la température. En mode refroidissement, la plage est de 18 °C à 30 °C ; en chauffage, de 16 °C à 30 °C. Chaque pression modifie la température de 1 °C.

Comment utiliser la fonction Turbo pour refroidir ou chauffer rapidement ?

Appuyez sur le bouton Turbo après avoir allumé l'appareil. Le climatiseur fonctionne à puissance maximale pendant 30 minutes, puis revient aux réglages précédents. Pour annuler avant 30 minutes, appuyez à nouveau sur Turbo.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez qu'aucun obstacle ne bloque le signal entre la télécommande et l'unité intérieure. Remplacez les piles si nécessaire (LR03/AAA). Assurez-vous de ne pas dépasser une distance de 7 mètres. En cas de perte, vous pouvez utiliser l'interrupteur On/Off sur l'unité intérieure.

Comment nettoyer le filtre à air ?

Avant tout nettoyage, mettez l'appareil hors tension. Ouvrez la grille avant, retirez le filtre à air et aspirez la poussière ou lavez-le à l'eau tiède avec un détergent doux. Séchez-le complètement avant de le remettre en place. Ne jamais utiliser de benzène ou de solvants.

À quelle fréquence dois-je remplacer le filtre désodorisant ?

Le filtre désodorisant a une durée de vie d'environ 6 mois, variant selon l'utilisation. Pour le remplacer, retirez l'emballage plastique du nouveau filtre, puis ouvrez la grille avant et remplacez l'ancien filtre par le neuf.

Pourquoi mon climatiseur s'arrête-t-il au bout de 6 heures ?

La fonction Sleep Timer (minuterie sommeil) est activée. Elle arrête l'appareil après 6 heures de fonctionnement en mode refroidissement ou chauffage. Pour annuler, appuyez sur le bouton Sleep Timer sur la télécommande jusqu'à ce que l'icône disparaisse.

Que signifient les messages d'erreur sur l'unité intérieure ?

La plupart des codes d'erreur indiquent un dysfonctionnement. Si l'appareil ne démarre pas, vérifiez l'alimentation électrique. Si un code s'affiche, consultez la section Avant d'appeler le service après-vente du manuel. En cas de givrage, l'affichage Deice apparaît et l'appareil dégivre automatiquement.

Comment utiliser le climatiseur sans télécommande ?

Ouvrez le couvercle supérieur de l'unité intérieure et appuyez sur l'interrupteur On/Off situé sur le côté droit. L'appareil démarre en mode adapté à la température ambiante (chauffage si < 21 °C, refroidissement si ≥ 21 °C). Pour éteindre, appuyez à nouveau sur l'interrupteur.

MODE D'EMPLOI SH-09AI8RX/SER SAMSUNG

Climatisationur de type Séparé (Refroidissement et Chauffage)

Consignes de Sécurité

Les précautions de sécurité suivantes doivent être prises lors de l'utilisation du climatiseur.

ATTENTION

Risque de chic électrique. • Pouvant provoquer une blessure personnelle voir mortelle. • Débranchez tous les cordons d'alimentation avant d'effecteur l'entretien, l'installation ou le nettoyage. • Ces procédures doivent être effectuées uniquement par le fabricant, par son centre de service ou par une personne qualifiée afin d'éviter tout risque.

PENDANT LE FONCTIONNEMENT

Les utilisateurs ne doivent pas essayer de réparer l'appareil par eux-mêmes. Ils sont invités à contacter immédiatement un centre de service/agréé ou le magasin où a été effectué l'achat du produit.
Ne renversez jamais unquelconque liquide sur l'appareil. Si c'est le cas, débranche ou mettez hors tension l'appareil et contactez un centre de service agreé.
N'introduisez jamais rien à l'intérieur des pales afin d'éviter l'endommagement du ventilateur interne ou une blessure personnelle. Gardez les enfants loin de l'appareil.
Ne placez�除 unbject en face de I'appareil.
Ne vaporisez aucun liquide sur l'appareil. Si c'est le cas, eteignez l'interrupteur de l'appareil et contactez un spécialiste d'installation.
Assurez-vous que l'appareil est ventilé correctement et en permanence. Ne place pas de vêtement ou d'autre object sur l'appareil.
En cas de non utilisation prolongée de la télécommande, retirez les batteries (si applicable).
Lors de l'utilisation de la télécommande, la distance avec le climatiseur ne doit pas dépasser 7 métres (si applicable).

ÉLIMINATION DE L'APPAREIL

Avant de jeter le dispositif, il est nécessaire de retarder les batteries pour le recyclage.
En cas de nécessité d'élimination de l'appareil, contactez votre revendeur. Si les tubes ne sont pas correctement retrés, le réfrigérant peut s'échapper et provoquer une blessure personnelle par contact avec la peau. L'échéppement du réfrigérant dans l'atmosphère est aussi dangereux car il peut faire du dégât sur l'environnement.
Veuillez recycler le matériel d'emballage de ce produit ou éliminez-le en respectant l'environnement.

DIVERS

Ne stockez ni ne transportez jamais le climatiseur renversé ou placé latéralement afin d'éviter l'endommagement du compresseur.
Cet apparéil n'est pas conscience pour être utilisé par les enfants ou par les personnes infirmes sans surveillance : les enfants doivent être surveillés pour qu'ils ne jouent pas avec l' apparéil.
Le courant maximum est mesure selon le standard IEC pour la sécurité et le courant est mesure selon le standard ISO pour l'efficacité d'énergie.

Sommaire

PREPARER LE CLIMATISEUR

Consignes de Sécurité 2

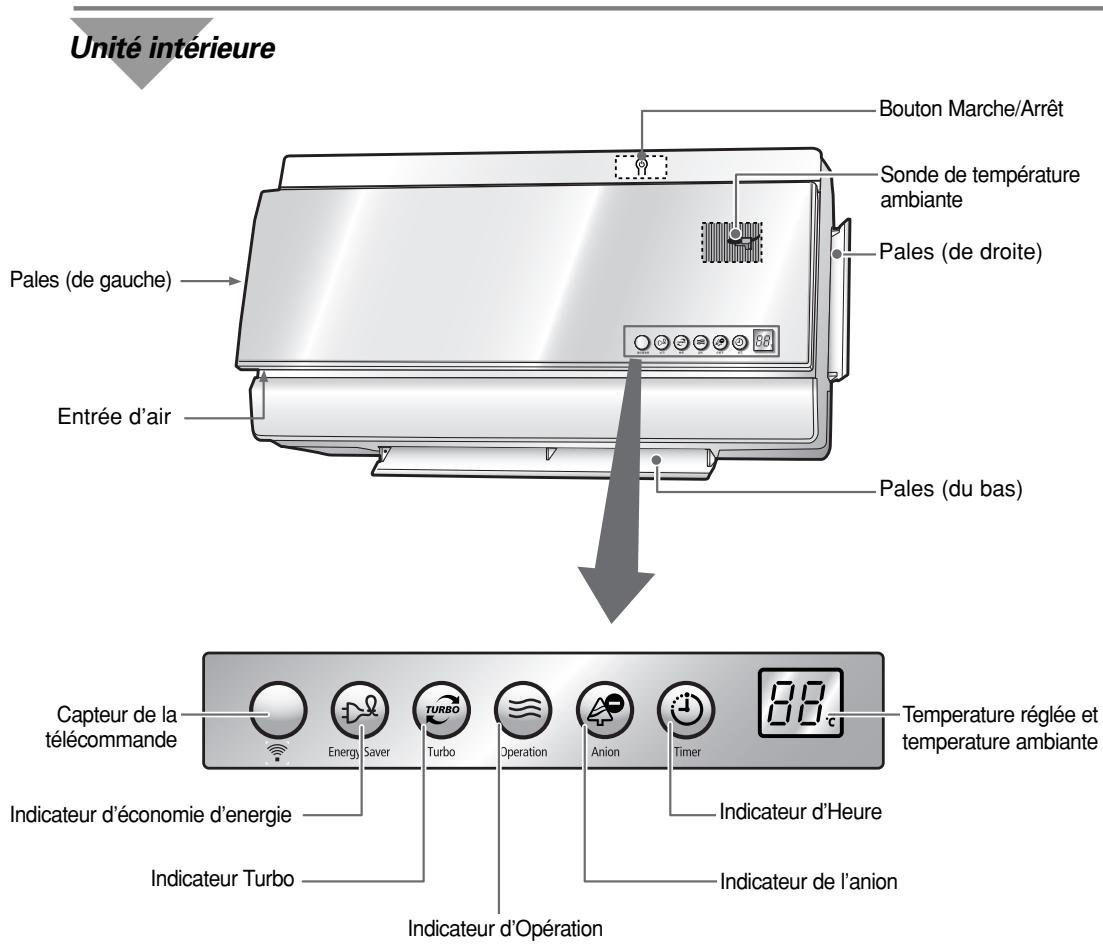

■ Description des unités 4
Télécommande-Boutons et affichage 6
■ Avant-propos 7
■ Insérer les piles dans la télécommande 8

UTILISER LE CLIMATISEUR

Utiliser le climatisationur en mode automatique 9
■ Refroidir la pierce 10
■Rechauffer la piece 11
- Changer la température de la pierce rapidement 12
Deshumidifier la piece 13
■ Aérer la pierce 14

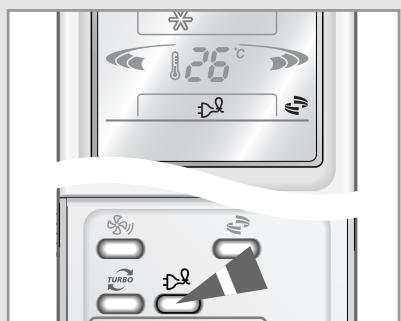

■ Mode de selection de l'économisation d'énergie 15

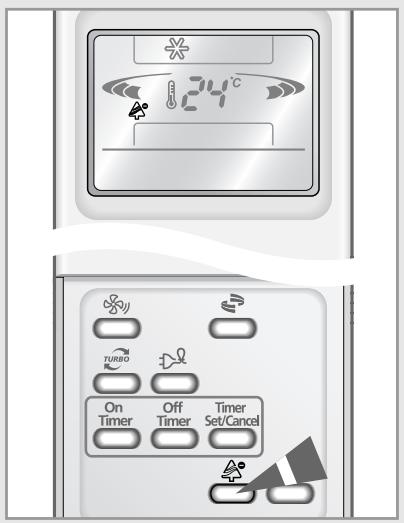

■ Produire de l'Anion 16

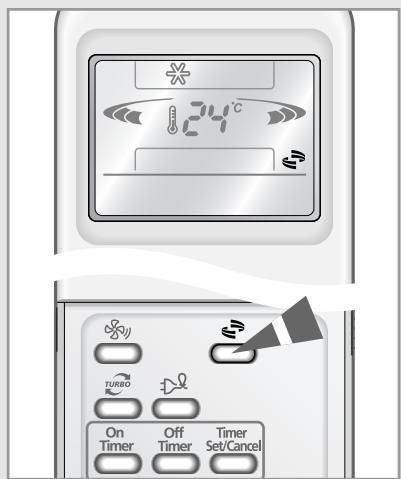

Régler le flux d'air 17

PROGRAMMER LE CLIMATISEUR

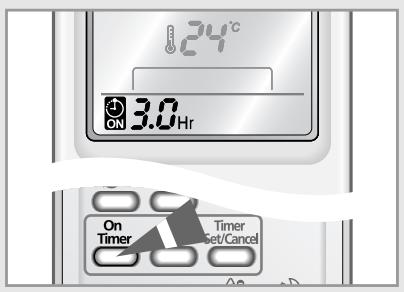

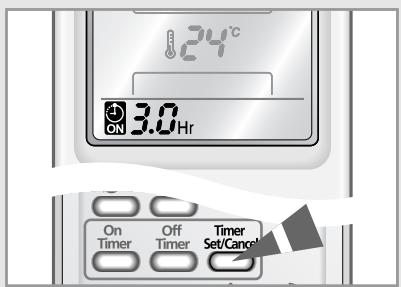

Régler la minuterie de mise en marche 18

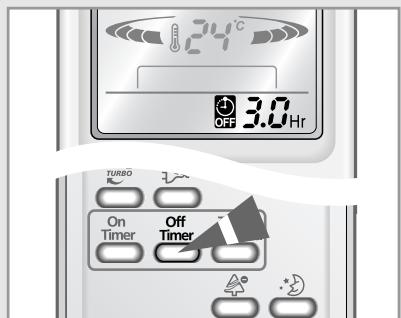

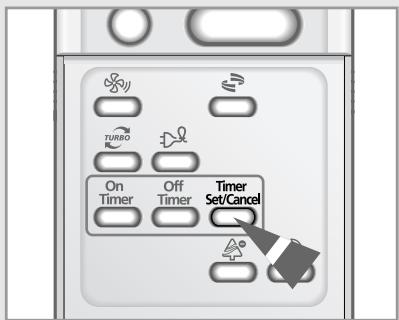

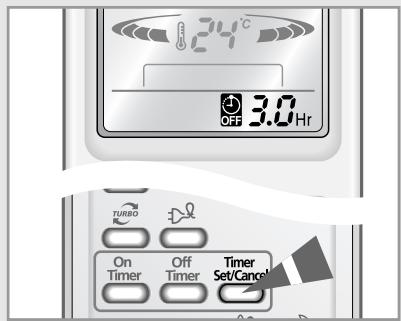

■ Regler la minuterie d'arrêt 19

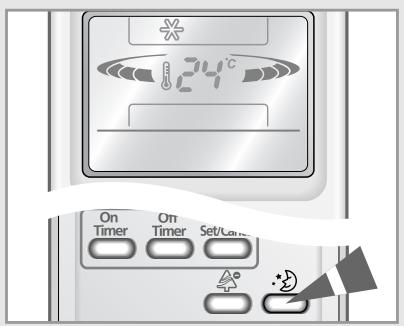

■ Arrêter le climatiseur après six heures de fonctionnement 20

CONSIGNES D'UTILISATION

■Conseils d'utilisation 21
■ Température et humidité de fonctionnement 22
Utiliser le climatiseur sans telecommande 22
Avant d'appler le service après-vente 23
Nettoyez le climatisationur 24

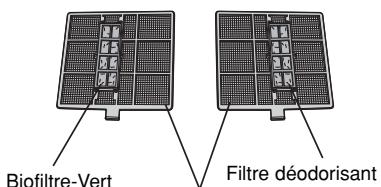

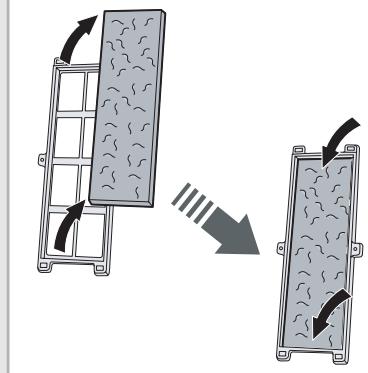

■Remplacement du filtre desodorisant 25

Note

Si vous foulez allumer/éteindre l'écran pendant le fonctionnement, appuyez sur le bouton Digital/On/OH sur la télécommande.
La sonde de température ambiente détecte la température de l'air autour de la sonde, et montre la température sur l'écran.

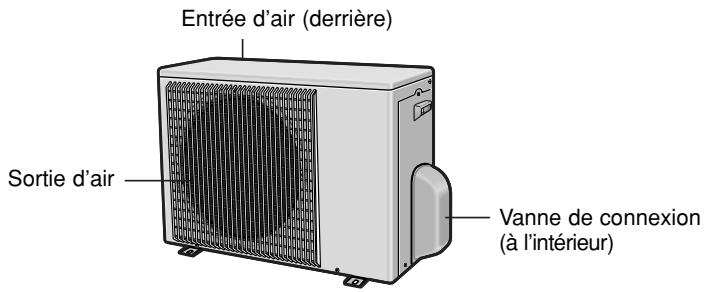

Unité extérieure

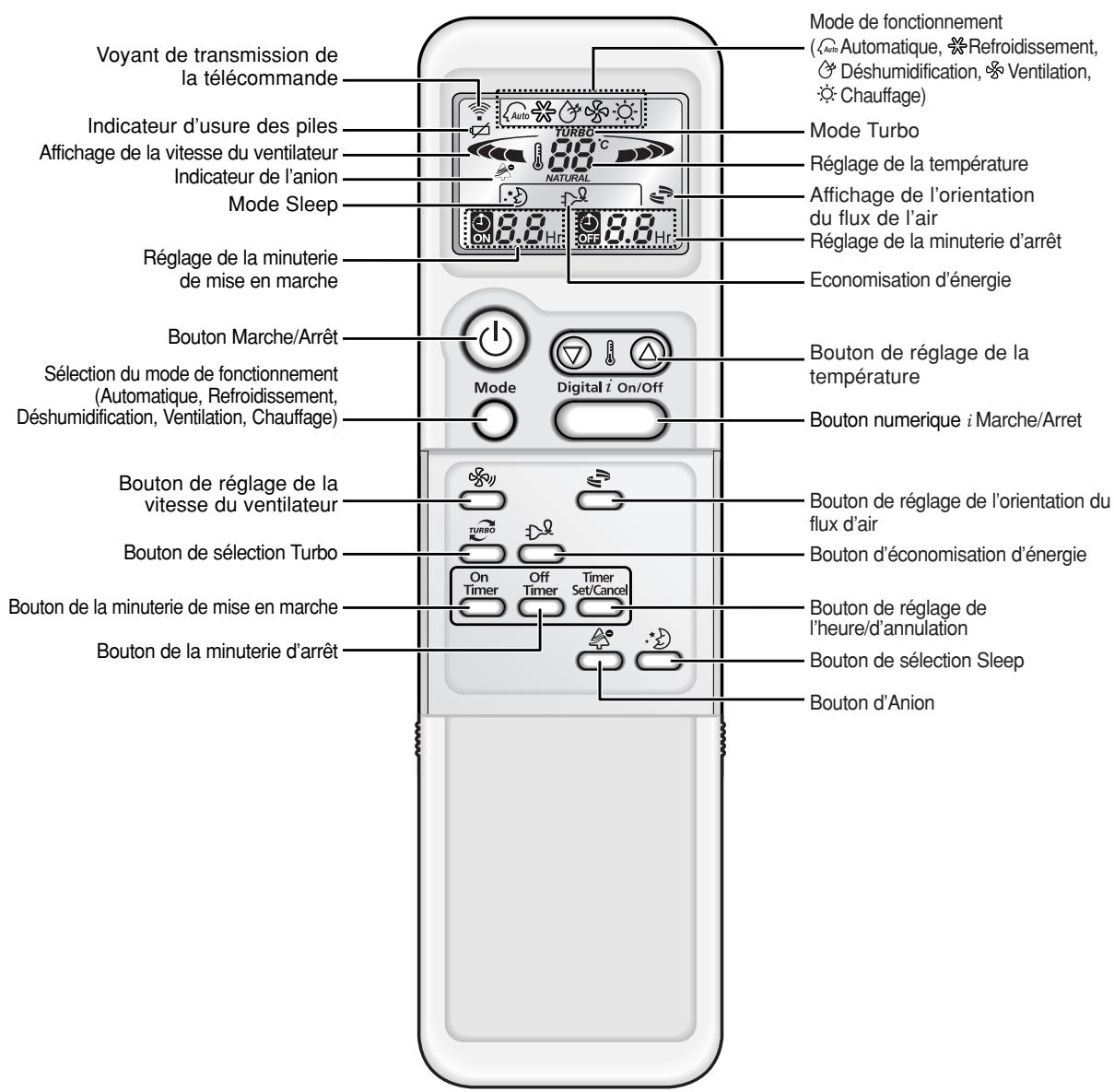

Télécommande - Boutons et affichage

Avant-propos

Vou venez d'acheter un climatiseur de type séparé qu'un technician qualifié vous a installé.

Ce manuel contient des informations importantes sur l'utilisation du climatiseur.

Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.

Le manuel est organisé comme suit.

Les figures des pages 4 et 6 illustrnt :

• les unités intérieure et extérieure,
• les boutons et l'afficheur de la télécommande.

Ces figures vous aideront à repérer les boutons et à comprendre

les symboles affichés.

Du manuel, vous trouvrez une série de procédé étape-par-étape pour chaque fonction disponible.

Les illustrations des procédures utilisent les trois symboles suivants :

PRESS

PUSH

HOLD DOWN

Insérer les piles dans la télécommande

Voudevezinsererouremplacerlespilesde latelecommande lorsque：

you venez d'acheter le climatiseur.
la télécommande ne fonctionne plus correctement.

Note

Utiliser deux piles LR03 de 1,5V.
Ne jamais utiliser de piles ancériennes ou de piles de marques différentes ensemble.
Les piles risquent de se décharger complètement après un an, même si elles n'ont pas été utilisées.

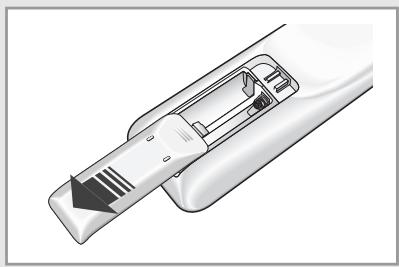

1 En utilisant votre pouce, poussez le couvercle du compartment des piles dans le sens de la flèche et enlevez-le.

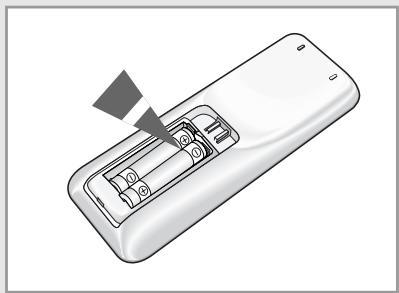

2 Insérez les deux piles, en respectant les polarités indiquées :

le ^+ de la pile avec le ^+ de la télécommande,
le - de la pile avec le - de la télécommande.

3 Remettez le couvercle en place en le faisant glisser jusqu'à ce qu'il s'enclenché.

Vous pouvezmettre en marche votre climatiseur en mode automatique à tout moment. En mode automatique, la température optimale et la vitesse de ventilateur sont choisis automatiquement

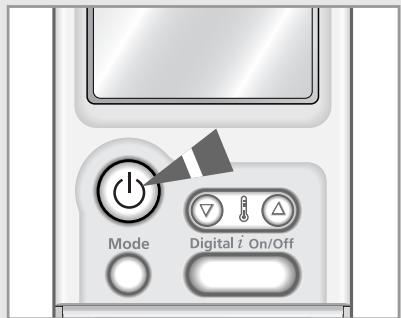

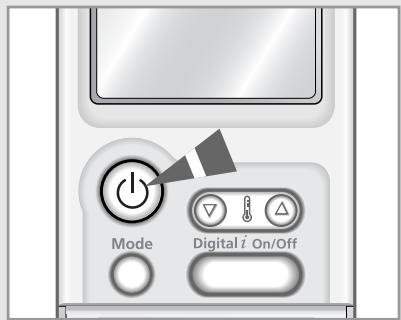

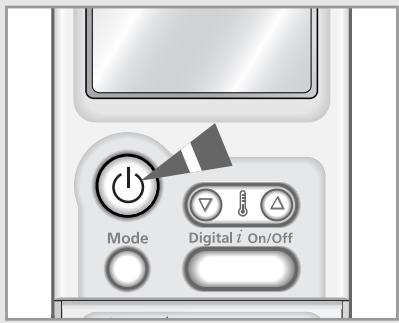

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.
le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
l'unité interieure émet un bip.

IMPORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute dépréciation lorsqu'il est mis en marche après avoir été :

branché sur le secteur
arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décai de trois minutes.

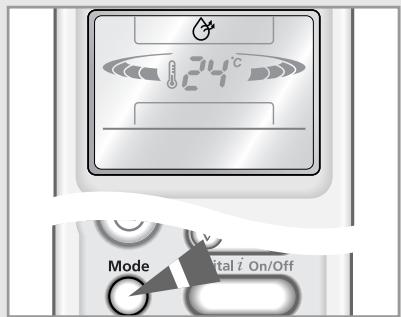

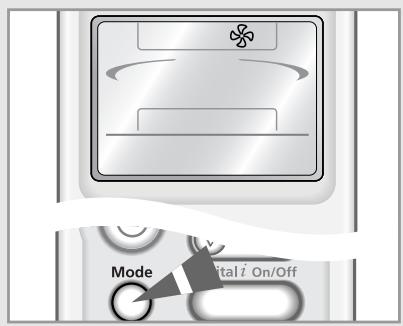

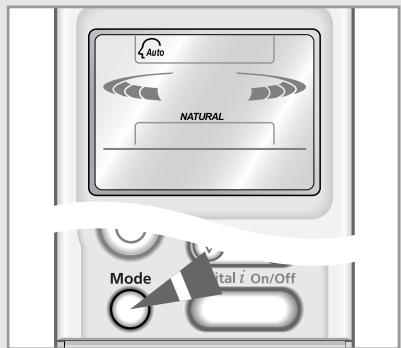

2 Si Auto ne s'affiche pas en haut de la télécommande, appuyez sur le bouton Mode de la telecommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieure sonne chaque fois que vous appuyez sur le bouton
Le climatiseur fonctionne en mode AUTO.

Note :若您 pouvez changer de mode à tout moment.

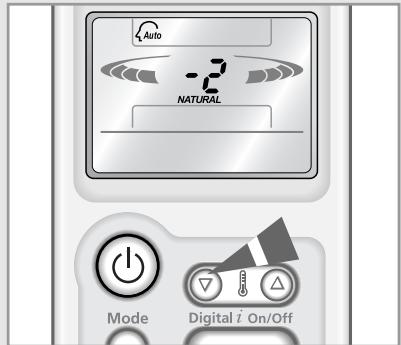

3 Pour régler la température standard (le climatiseur règle automatiquement la température standard en fonction de la température de la piece), appuyer sur le bouton 1 une ou plusieurs fois.

SETTEMP. SETTEMP. SETTEMP. SETTEMP.

-2°C -1°C Température préRéglée +1°C +2°C

< Quand vous avez chaud > < Quand vous avez froid >

Selectionnez le mode COOL (refroidissement) lorsque vous poulez modifier la :

température de refroidissement préreglee,
vitesse du ventilateur lors du refroidissement.

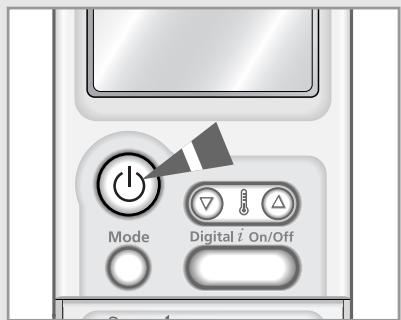

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
l'unité interieure émet un bip.

PORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur
arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décai de trois minutes.

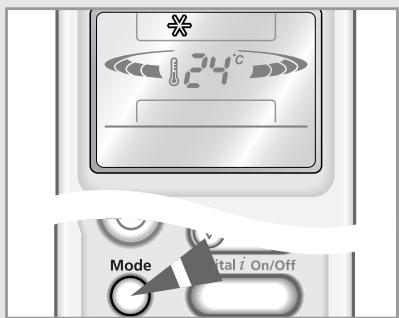

2 Si

ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieureonnechaque fois que vous appuyez sur le bouton Mode.
Le climatiseur fonctionne en mode COOL.

Note

Vous pouvez changer de mode à tout moment.

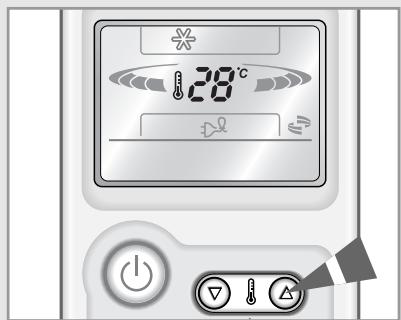

3 Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche.

Temperatures possibles : de 18^ à 30^ .

Résultat: ♦ Chaque fois que vous appuyez sur un bouton ( ) :

• La température est modifiée de 1^ .

• l'unité interieure émet un bip.

le climatiseur se met en marche en mode Refroidissement, à condition que la température ambiente soit supérieure à la température préréglée.

Si la température de la salle atteint celle d'ensemble, le climatiseur cette le refroidissement, mais le ventilateur fonctionne toujours.

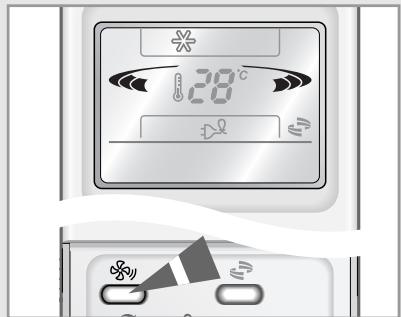

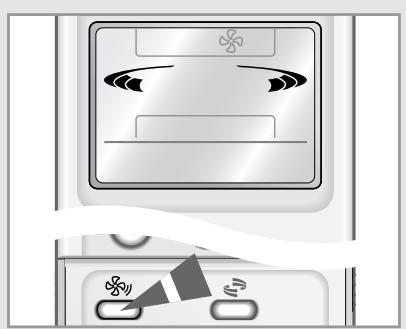

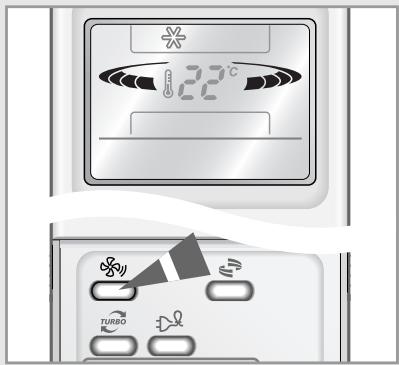

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaïée s'affich

Automatique (ordre:

Faible

Moyen

Fort

Résultat:

Chaque fais que vous appuyez sur le bouton

, l'unité intérieure émet un bip.

5 Pour contrôler la direction du flux d'air, voir page 17.

Sélectionnez le mode HEAT (chauffage) lorsqu vous poulez modifier la :

température de chauffage préRéglée,
vitesse du ventilateur lors du chauffage.

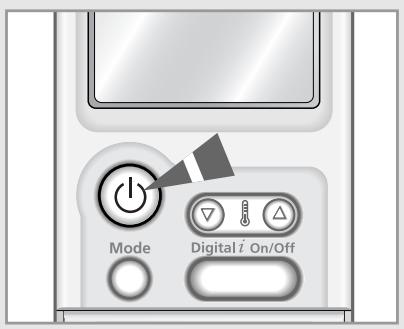

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
l'unité interieure émet un bip.

INPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'eviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur
arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décai de trois minutes.

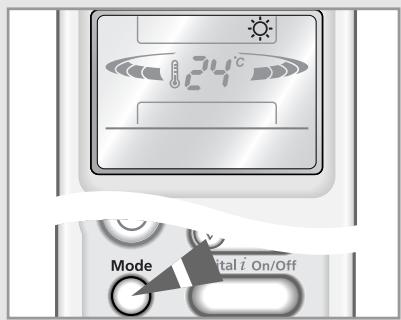

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieureonnechaque fois que vous appuyez sur le bouton Mode.
Le climatiseur fonctionne en mode HEAT.

Note :若您 pouvez changer de mode à tout moment.

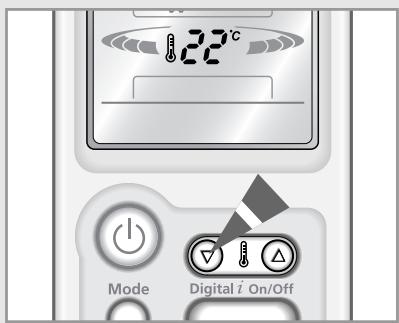

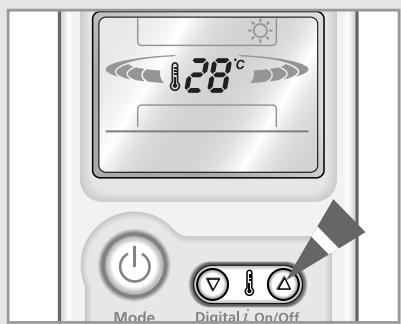

3 Pour régler la température, appuyer sur le bouton (1) une ou plusieurs fois jusqu'à ce que la température souhaitation s'affiche. Températures possibles : de 16^ à 30^ .

Résultat: ♦ Chaque fois que vous appuyez sur un bouton (V) :

• La température est modifiée de 1^ .
• l'unité interieure émet un bip.
  Le climatiseur met en marche le chauffage si la température de la pierce est inférieure à la température voulue (température selectionnée +3°C).
  Si la température de la salle atteint celle d'ensemble, le climatiseur cette le rechauffement, mais le ventilateur fonctionne toujours.

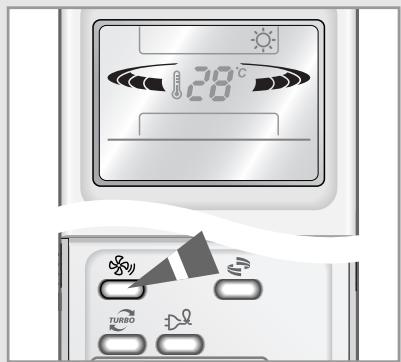

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitation s'affiche :

Résultat: ♦ Chaque fais que vous appuyez sur le bouton

, l'unité interieure émet un bip.

le ventilateur fonctionne au ralenti pendant trois à cinq minutes pour préchauffer l'air, puis passé à la vitesse que vous avez régée.

Pour contrôler la direction du flux d'air, voir page 17.

Changer la température de la pierce rapidement

La fonction de refroidissement/chauffage Turbo vous permet d'augmenter ou de baisser la température de la piece rapidement.

Exemple: En rentrant chez vous, vous trouvez qu'il fait excessivement chaud dans la piece et foulez faire baisser la température le plus vite possible.

En mode Turbo, l'appareil fonctionne à puissance maximale pendant 30 minutes, puis revient au mode de fonctionnement et à la température sélectionnésAAPARAVANT.

1 Si nécessaire, appuyez sur le bouton (Marché/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,

l'unité interieure émet un bip.

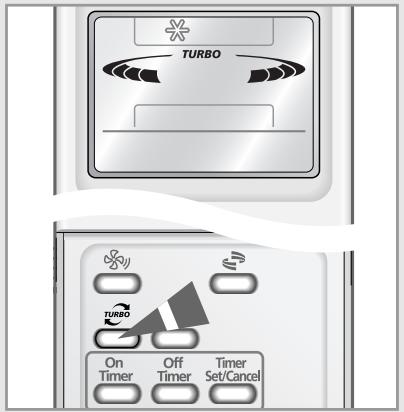

2 Appuyez sur le bouton

Résultat: ◆ le réglage de la température et du ventilateur se fait automatiquement.
le climatiseur refroidit ou rechauffe la piece le plus vite possible.
après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. Mais si vous appuyez sur le bouton au mode DRY(SECHER) ou

FAN(VENTILATEUR) cela se change automatique en mode AUTO (AUTOMATIQUE).

3 Si vous souhaitez minutes, arrêté le mode Turbo avant une période de 30 minutes, appuyez sur le bouton TURBO encore une fois.

Résultat: le mode, la température et la vitesse de ventilation precedents sont rétablis automatiquement.

4 Pour contrôler la direction du flux d'air, voir page 17.

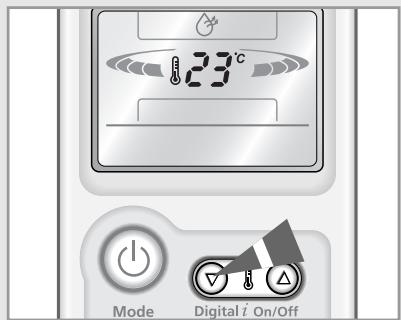

Si l'atmosphère de la piece est humide ou moite, vous pouvez supprimer l'excess d'humidité sans trop faire baisser la température.

1 Si nécessaire, appuyez sur le bouton (Marché/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
l'unité interieure émet un bip.

IMPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'eviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur
arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délié de trois minutes.

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieure sonne chaque fois que vous appuyez sur le bouton Mode.
Le climatiseur fonctionne en mode DRY.

Note :若您 pouvez changer de mode à tout moment.

3 Pour régler la température, appuyer sur le bouton ① une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18^ à 30^ .

Résultat: ♦ Chaque fais que vous appuyez sur un bouton @ ① :
- La température est modifiée de 1^ .
- l'unité intérieure émet un bip.
le climatiseur commence à déshumidifier la piece.
Le début d'air est réglé automatiquement.

4 Pour contrôler la direction du flux d'air, voir page 17.

Si l'atmosphère est renfermée, vous pouvez aérer la piece à l'aide de la fonction de ventilation (FAN).

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).
Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.
le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
l'unité interieure émet un bip.

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieure sonne chaque fois que vous appuyez sur le bouton Mode.
Le climatiseur fonctionne en mode FAN.
la température est régée automatique.

Note 您 pouvez changer de mode à tout moment.

3 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitee s'affiche :

Résultat: Chaque fois que vous appuyez sur le bouton, l'unité intérieure émet un bip.

4 Pour contrôler la direction du flux d'air, voir page 17.

Si vous souhaitez economiser de l'énergie lorsque lors de l'utilisation du climatiseur, choisissez le mode d'économisation d'énergie en appuyant sur le bouton d'économisation d'énergie.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
l'unité interieure émet un bip.

IVPORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'eviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur
arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décai de trois minutes.

2 Sélectionner le mode REFROIDISSEMENT en appuyant sur le bouton

Note Vos ne pouvez selectionner le mode Economie d'energie que dans le mode REFROIDISSEMENT.

3 Appuyez sur le bouton

Résultat: ◆ l'unité interieure émet un bip.

Le climatiseur fonctionne dans le mode d'économisation d'énergie.
La lame externe de circulation d'air monte et descend.
Pour arrêter le mode d'économisation d'énergie, appuyez encore une fois sur le bouton

4 Pour régler la température, appuyer sur le bouton (1) une ou plusieurs fois jusqu'à ce que la température souhaitation s'affiche. Températures possibles : de 26^ à 30^ .

Note Si vous souhaitez régler la temperature au dessous de 26^ , annuler le mode Economie d'énergie avant de régler la température.

5 Pour désir la vitesse du ventilateur, appuyez sur le bouton une ou deux fois jusqu'à ce que l'arrangement requis soit affchéé.
6 Pour contrôler la direction du flux d'air, voir page 17.

Le climatiseur peut produit de l'anion avec un ionizer dans l'unité interieure. Comme c'est une fonction secondaire, vous pouvez la désirer en n'importe quel mode, même lorsque le climatiseur est étèint.

1 Appuyez sur le bouton

Résultat: Le climatiseur produit de l'anion.
l'unité interieure émet un bip.

Note

Si vous appuyez sur le bouton lorsque le climatiseur est eteint, celui-ci sera allumé automatiquement et produit de l'anion en mode de ventilateur à uneasse vitesse de ventilateur.

2 Si vous souhaitez arrêté le fonctionnement de l'anion, appuyez de nouveau sur le bouton

Resultat: le mode, la température et la vitesse de ventilation precedents sont rétablis automatiquement.

3 Pour contrôler la direction du flux d'air, voir page 17.

En fonction de la position de l'unité intérieur sur le mur de votre piece, vous pouze ajuster l'orientation des pales extérieures situées en bas à gauche et à droite de l'unité afin d'augmenter l'efficacité du climatiseur.

1 Appuyez sur le bouton une ou plusieurs fois comme demanded. Résultat: Les pales extérieures sont ajustables sur trois directions.

CONSEIL	Pour...	orientez les lames vers le...
	refroidir lapiece	haut.
	réchauffer lapiece	bas.

2 Si vous voulez que les pales tournent automatiquement lors du fonctionnement du climatiseur, appuyez sur le bouton Résultat: Les pales tournent de haut en bas et de gauche à droite autour de leur position de base.
3 Pour arreter les mouvements vertical et horizontal des pales, appuyez a nouveau sur le bouton

Note	Lorsque vous...	alors les lames...
	arrêtez le climatisationur le remettez en marche	se ferment complètement. commencer en position initiale qui est fonctionnée.

Note Lorsque vous appuyez sur le bouton Mode, toutes les pales tournent en mode Auto/Réfrigération/Séchage/Ventilation/Chauffage. Cependant, les pales de gauche et de croite ne tournent pas en mode Turbo et les pales du bas ne tournent pas en mode Veille.

La minuterie de mise en marche vous permet demettre en marche automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

1 Pour fixer le temps avant la mise en marche, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. Temps possibles : entre 30 minutes et 24 heures.
2 Appuyer sur le bouton de réglage/annulation TImer afin de marquer la fin du réglage.

Résultat: Le temps restant s'affiche.

Levoyant de la minuterie arrête de clignoter.
Le mode sélectionné et la température disparaissent au bout de 10 secondes.
Le climatiseur s'allumera automatiquement et le réglage de la minuterie de mise en marche disparaître lorsque le compteur aura atteint le temps prérégle.

3 PourCHOISIR le mode I'Opération en avance, appuyez sur le bouton Mode ququau mode désire, qu'y se trouve sur le haut de telecommande.

Résultat: Le climatiseur va démarrer en mode choisi quand il est allumé.

Annuler la minuterie de mise en marche

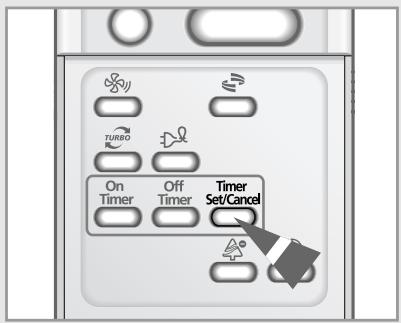

Appuyer sur le bouton de Réglage/Annulation Timer Set/Cancel

Note Si vous appuyez sur le bouton, quand le temporisateur Off est eteint, le temporisateur est etgalement decommandé.

La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

1 Pour fixer le temps avant l'arrêt, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que le temps avant l'arrêt s'affiche. Temps possibles : entre 30 minutes et 24 heures.
2 Appuuyer sur le bouton de Reglage/Annulation TImer fain de marquer la fin du reglage.

Résultat: Le temps restant s'affiche.

Levoyant de la minuterie arrête de clignoter.
Le climatiseur s'arrête automatiquement et le réglage de la minuterie d'arrêt disparaître lorsque le compteur aura atteint le temps prérégèle.

Exemple Si vous souhaitezmettre en marche le climatiseur dans 2 heures et l'arreter deux après :

1. Appuyer sur le bouton jusqu'à ce que '2.0 Hr' s'affiche.
2. Appuyer sur le bouton de Reglage/Annulation
3. Appuyer sur le bouton qu'a ce que 4.0Hr s'affiche.
4. Appuyer sur le bouton de Reglage/Annulation

Note :若您 pouvez vérifier ou changer le mode de réglage et/ou la

température en appuyant sur le bouton ou les boutons

à après avoir régla la minuterie d'arrêt.

Annuler la minuterie d'arrêt

Appuyer sur le bouton de Réglage/Annulation

Note Si vous appuyez sur le bouton , quand le temporisateur On est allumé, le temporisateur est également décommandé.

Arrête le climatiseur après six heures de fonctionnement

La fonction Sleep Timer permet d'arreter le climatiseur automatiquement après 6 heures de refroidissement ou de chauffage.

Note Pour arrêté le climatiseur à une heures spécifique, reportez-vous à la page 19.

1 Soyez certain d'avoir selectionné soit le mode COOL soit le mode HEAT.
2 Appuyez sur le bouton

Résultat: l'unité interieure émet un bip.
le climatiseur fonctionne pendant six heures comme illustré ci-dessous.

Refroidissement La température augmente de 1^ par heures. Lorsqu'elle augmente de 2^ (apres 2 heures), la nouvelle température est maintainue pendant quatre heures.

Chauffage La température baisse de 1^ par heures. Lorsqu'elle baisse de 2^ (apres 2 heures), la nouvelle température est maintainue pendant quatre heures.

Annuler l'arrêt après six heures de fonctionnement

Si vous ne souhaitez plus que le climatiseur s'arrête après six heures, vous pouvez annuler la minuterie correspondante.

Appuyez sur

Résultat: l'unité interieure émet un bip,

le * n'aparait plus,
le climatiseur fonctionne normalement.

Les conseils suivants vous aideront à profiter au maximum de votre climatisationur.

Sujet	Conseil
Performance lors du chauffage	Une pompe située à l'intérieur du climatiseur absorbe la chaleur de l'air extérieur et la diffuse à l'intérieur de la piece.Lorsqu'il fait froid dehors, le climatiseurchauffe moins. Si vous ne parvenez pas àchauffer lapiece suffisamment, utilisez unappareil de chauffage supplémentaire.
Flux d'air chaud	Le climatiseur fait circuler l'air chaud dans lapiece pour la chauffer. Par conséquent,apriora mise en marche de l'appareil, vousdevrez attendre quelques minutes avant quetoute lapiece ne soit chauffée. Au besoin,metterez le climatiseur en marche avantl'heure à laquelle vous avez prévu d'utiliserlapiece.
Givrage	Si vous utilisez le climatiseur en modechauffage alors qu'il fait très froid ethumide dehors, du givre peut se formerdans l'unité extérieur.Si cela se produit:◆ Le fonctionnement du chauffage s'arrêteet ◆ S'affiche durant le mode dedégivrage.◆ le mode dégivrage (Deice) est activéautomatiquement pendant huit minutesenvviron.Aucune intervention n'est nécessaire devoitre part; après huit minutes environ,le climatiseur se remet à fonctionnernormalement.
Température interieure ouextérieure élevée	Si vous selectionnez le mode chauffagelors qu'il fait déjà très chaud à l'intérieur dela piece et dehors, le ventilateur et lecompresseur de l'unité extérieure peuvent s'arrêter momentanément. Il s'agit d'uncomportement normal;attendez simplementque le climatiseur se remette en marche.
Coupure de courant	En cas de panne de courant pendant lefonctionnement du climatiseur, l'appareils'arrête. Lorsque le courant est rétabli, leclimatiseur se met enrouteautomatiquement.

Température et humidité de fonctionnement

Le tableau ci-dessous indique les fourchettes de température et d'humidité dans lesquelles vous pouvez utiliser le climateur.

Si vous utilisez le climatiseur a... alors...

température trop élevé	le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatisationur.
température trop BASSE	Si l'échangeur de chaleur gèle, cela peut provoquer un dysfonctionnement tel qu'une fuite.
taux d'humidité trop élevé	des gouttes de condensation peuvent se former sur l'enveloppe de l'unité intérieure en cas d'utilisation prolongée.

Mode	Température extérieure	Température intérieure	Humidité intérieure
Chauffage	0°C à 24°C environ	27°C ou moins	-
Refroidissement	21°C à 43°C environ	18°C à 32°C environ	80% ou moins
Déshumidification	18°C à 43°C environ	18°C à 32°C environ	-

• Si la température extérieure est en dessous de 0^ , la capacité de chauffage baise jusqu'à 70~80% selon la condition de fonctionnement.
  Si la climatisation est utilisée au dessus de 33^ (température interieure), il ne peut pas fonctionner à plein rendement.

Utiliser le climatiseur sans télécommande

Vou puez faire fonctionner le climatisationur directement sur I'unité interieure si la telecommande est perdue ou endommagée.

1 Retirez le couvercle situé en haut de l'unité interieure.
2 Pourmettreleclimatisationeur en marche,appuyezsur l'interrupteurOn/Off sur le cote droit de I'unité interieure.

Résultat : ◆ levoyant Operation de l'unité intérieure s'allume,

l'unité intérieure émet un bip,
le climatiseur se met en marche dans le mode qui convient le plus à la température de la pierce :

Température de la pièce Mode

Moins de 21^

21°C ou plus

Chauffage

Refroidissement

3 Pour arrêté le climatiseur, appuyez de nouveau sur l'interrupteur On/Off.

Note La télécommande est utilisable de façon habituelle, même si le climatiseur a eté mis en marche par le biais de l'interrupteur On/Off.

En cas de problème, commencez par effectuer les vérifications suivant
Elles vous éviteront peut-être de faire appel inutillement au service après-venture.

Problème	Explication/solution
Le climatiseur ne fonctionne pas du tout.	Vérifiez que le climatiseur est sous tension au niveau de la prise secteur.Vérifier que l'indicateur de fonctionnement sur l'unité interieure est allumé;sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande.Vérifiez si levoyant Timer de l'unité interieure est allumé. Si ouï: -attendez l'heure programmée pour constater si le climatiseur se met en marche automatiquement -annulez la programmation (reportez-vous aux pages 18 et 19 pour plus d'informations)
La télécommande ne fonctionne pas.	Vérifiez qu'il n'y a pas d'obstacle entre vous et l'unité interieure.Vérifiez les piles de la télécommande.Vérifiez que vous n'êtes pas trop loin de l'unité interieure (7 mètres maximum).
Vous n'entendez pas de bip lorsque vous appuyez sur le bouton (Marche/Arrêt) de la télécommande.	Vérifiez que la télécommande est orientée vers le capteur d'infrarouges au centre de l'unité interieure.Si nécessaire, remplacez les piles de la télécommande.
Le climatiseur ne refroidit/ ne réchauffe pas la piece.	Vérifiez que vous avez sélectionné le mode de fonctionnement correct (Automatique, Refroidissement, Chauffage).La température de la piece est peut-être trop BASSE ou trop élevé.La grille du filtre à air est peut-être obstruée par la poussière; reportez-vous aux instructions de nettoyage de la page 24.Vérifiez qu'il n'y a pas d'obstacle devant l'unité extérieure.
En mode chauffage, la température régée n'est jamais atteinte et le climatiseur s'arrête fréquemment.	Vérifiez que la température a été correctement régée.Augmentez la vitesse du ventilateur.Si la circulation d'air est dirigée vers le haut, employerer la télécommande pour la diriger en bas.
La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton (Marche).	Vérifiez que le mode d'opération est fixé sur le mode COOL(FRAIS), HEAT(CHAUD) ou FAN(VENTILATEUR); sur le mode AUTO(AUTOMATIQUE), la vitesse du ventilateur est modifiée automatiquement, et sur le mode DRY(SECHER), le mode AUTO(AUTOMATIQUE) se meten place.
La direction du flux d'air ne change pas quand vous appuyez sur le bouton (Marche/Arrêt) de la télécommande.	Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton (Marche/Arrêt) de la télécommande.
La minuterie ne fonctionne pas.	Vérifiez que la minuterie a été programmée correctement (reportez-vous aux pages 18 et 19).
Des odeurs se rependant dans lapiece pendant la climatisation.	Aéréz lapiece.

Nettoyez le climatiseur

Ejection du filtré

Filtre à air

Afin d'assurer le meilleur fonctionnement de votre climatisationur, un nettoyage régulier est nécessaire pour enlever la poussière accumulée sur le contrôle d'air.

PORTANT

Avant de nettoyer le climatisationur, mettez-le hors tension au niveau de la prise secteur.

1 Demontez le couvercle du bas et tirez-le en avant.
2 Retirez le filtré à air en le séparant de l'éjecteur du filtré.
3 Enlever toutes les poussières sur les filtres à air avec un aspirateur ou un balai.
4 Nettoyer le gil avant avec un tissu mouillé et un détergent doux (NE jamais utiliser de benzène, dissolvants ou d'autres produits chimiques).
5 Réinsérez le filtré à air dans sa position originale puis remettez la grille avant. (Alignez d'abord les deux onglets situés en bas de la grille avant, fermez ensuite la grille.)

Note

Après une période d'inutilisation prolongée, faites fonctionner le ventilateur pendant trois ou quatre heures pour secher totalement l'intérieur du climatiseur.

Le filtré désodorisant est intégré dans le climatiseur pour supprimer les mauvaises odeurs. La durée de vie du filtré est d'environ 6 mois et varie en fonction du temps d'utilisation du climatiseur.

1 Retirez l'emballage en plastique du filtré.

Note

N'ouvre l'emballage en plastique qu'au moment d'utiliser le过滤 désodorisant car le filtré risque de perdre ses propriétés.

2 Demontez le couvercle du bas en le tirant vers l'avant.
3 Retirez le filtrte à air en le séparant de l'éjecteur du filtré.
4 Remplacez l'ancien filtré à air par un nouveau.

THIS AIR CONDITIONER IS MANUFACTURED BY:
ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR:
CE CLIMATISEUR EST FABRIQUE PAR:
QUESTO CONDIZIONATORE D'ARIA è PRODOTTO DA:
ESTE APARELHO DE AR CONDICIONADO è FABRICADO POR:
DIESE KLIMAANLAGE IST FABRIZIERVON:
AYTH H ΣYΣKEYH KATAΣKEYAΣTHKE ANO:

ELECTRONICS
