SH-09AI8R - Climatiseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur de type séparé (refroidissement et chauffage)
Marque	SAMSUNG
Modèle	SH-09AI8R
Modes de fonctionnement	Automatique, Refroidissement, Chauffage, Déshumidification, Ventilation, Turbo, Économie d'énergie, Anion
Plage de température (refroidissement)	18°C à 30°C réglable
Plage de température (chauffage)	16°C à 30°C réglable
Vitesses de ventilation	Faible, Moyen, Fort, Automatique
Direction du flux d'air	Pales réglables verticalement et horizontalement, rotation automatique possible
Télécommande	Sans fil, portée 7 mètres, piles LR03 (AAA) 1,5V
Minuteries	Marche différée (30 min à 24 h), Arrêt différé (30 min à 24 h), Sleep (arrêt après 6 h)
Fonction Turbo	Refroidissement ou chauffage rapide pendant 30 minutes
Générateur d'anions	Intégré dans l'unité intérieure, activable même à l'arrêt
Fonction Économie d'énergie	Disponible en mode refroidissement, température réglable de 26°C à 30°C
Filtre à air	Lavable, nettoyage régulier recommandé
Filtre désodorisant	Remplacement environ tous les 6 mois
Entretien et nettoyage	Débrancher avant nettoyage ; nettoyer filtre à air et grille avec aspirateur et chiffon doux ; ne pas utiliser de produits chimiques
Sécurité	Déconnecter l'alimentation avant entretien ; ne pas réparer soi-même ; protection contre redémarrage (délai 3 min) ; dégivrage automatique en chauffage
Conditions de fonctionnement	Refroidissement : ext. 21-43°C, int. 18-32°C, humidité ≤80% ; Chauffage : ext. 0-24°C, int. ≤27°C
Affichage numérique	Température ambiante affichée sur l'unité intérieure, extinction possible via télécommande
Alimentation	Prise secteur (courant standard IEC, non spécifié)

FOIRE AUX QUESTIONS - SH-09AI8R SAMSUNG

Comment insérer les piles dans la télécommande ?

Ouvrez le couvercle du compartiment des piles en poussant dans le sens de la flèche. Insérez deux piles LR03 (AAA) de 1,5V en respectant les polarités (+ et -). Refermez le couvercle jusqu'au déclic.

Le climatiseur ne s'allume pas, que faire ?

Vérifiez que l'appareil est branché et sous tension. Assurez-vous que l'indicateur de fonctionnement sur l'unité intérieure est allumé ; sinon, appuyez sur le bouton Marche/Arrêt de la télécommande. Si le voyant Timer est allumé, attendez l'heure programmée ou annulez la minuterie.

Comment nettoyer le filtre à air ?

Avant tout, débranchez le climatiseur. Ouvrez le couvercle inférieur en le tirant vers l'avant. Retirez le filtre à air. Aspirez ou balayez la poussière. Nettoyez la grille avec un chiffon humide et un détergent doux (pas de benzène ou solvant). Remettez le filtre en place et refermez la grille.

Que faire si le climatiseur ne refroidit pas suffisamment ?

Vérifiez que le mode Refroidissement (COOL) est sélectionné. La température réglée doit être inférieure à la température ambiante. Nettoyez le filtre à air s'il est obstrué. Assurez-vous qu'aucun obstacle ne gêne l'unité extérieure. Si le problème persiste, contactez un service agréé.

La télécommande ne fonctionne pas, pourquoi ?

Éliminez tout obstacle entre la télécommande et l'unité intérieure. Vérifiez les piles (remplacez-les si nécessaire). Ne dépassez pas une distance de 7 mètres. Dirigez la télécommande vers le capteur infrarouge au centre de l'unité.

Comment utiliser la fonction Turbo pour un refroidissement rapide ?

Mettez le climatiseur en marche. Appuyez sur le bouton Turbo (ou similaire). L'appareil fonctionnera à puissance maximale pendant 30 minutes, puis reviendra automatiquement au mode et à la température précédents. Pour arrêter le Turbo avant la fin, appuyez à nouveau sur ce bouton.

Comment programmer l'arrêt automatique (minuterie) ?

Appuyez sur le bouton Timer Off (ou similaire) de la télécommande. Réglez le temps avant l'arrêt (de 30 minutes à 24 heures) en appuyant plusieurs fois. Validez avec le bouton Set/Cancel. Le climatiseur s'arrêtera automatiquement au bout du temps choisi.

Que faire en cas de givre sur l'unité extérieure en mode chauffage ?

Il s'agit d'un phénomène normal par temps froid et humide. Le climatiseur lance automatiquement un cycle de dégivrage d'environ 8 minutes. Pendant ce temps, le chauffage s'arrête et le voyant Deice s'affiche. Aucune intervention n'est nécessaire ; l'appareil reprend son fonctionnement normal automatiquement.

Comment activer le mode Économie d'énergie ?

Sélectionnez d'abord le mode Refroidissement (COOL). Appuyez sur le bouton Energy Saving (ou similaire). La température se règle alors entre 26°C et 30°C. Pour une température inférieure à 26°C, annulez d'abord ce mode. Le flux d'air sera orienté automatiquement pour optimiser l'économie.

Quelle est la durée de vie du filtre désodorisant et quand le remplacer ?

Le filtre désodorisant a une durée de vie d'environ 6 mois, selon l'utilisation. Pour le remplacer, retirez l'emballage plastique du nouveau filtre, ouvrez le cache inférieur, retirez l'ancien filtre à air, puis insérez le nouveau filtre désodorisant à la place. Remettez le tout en ordre.

MODE D'EMPLOI SH-09AI8R SAMSUNG

Climatiseur de type Séparé (Refroidissement et Chauffage)

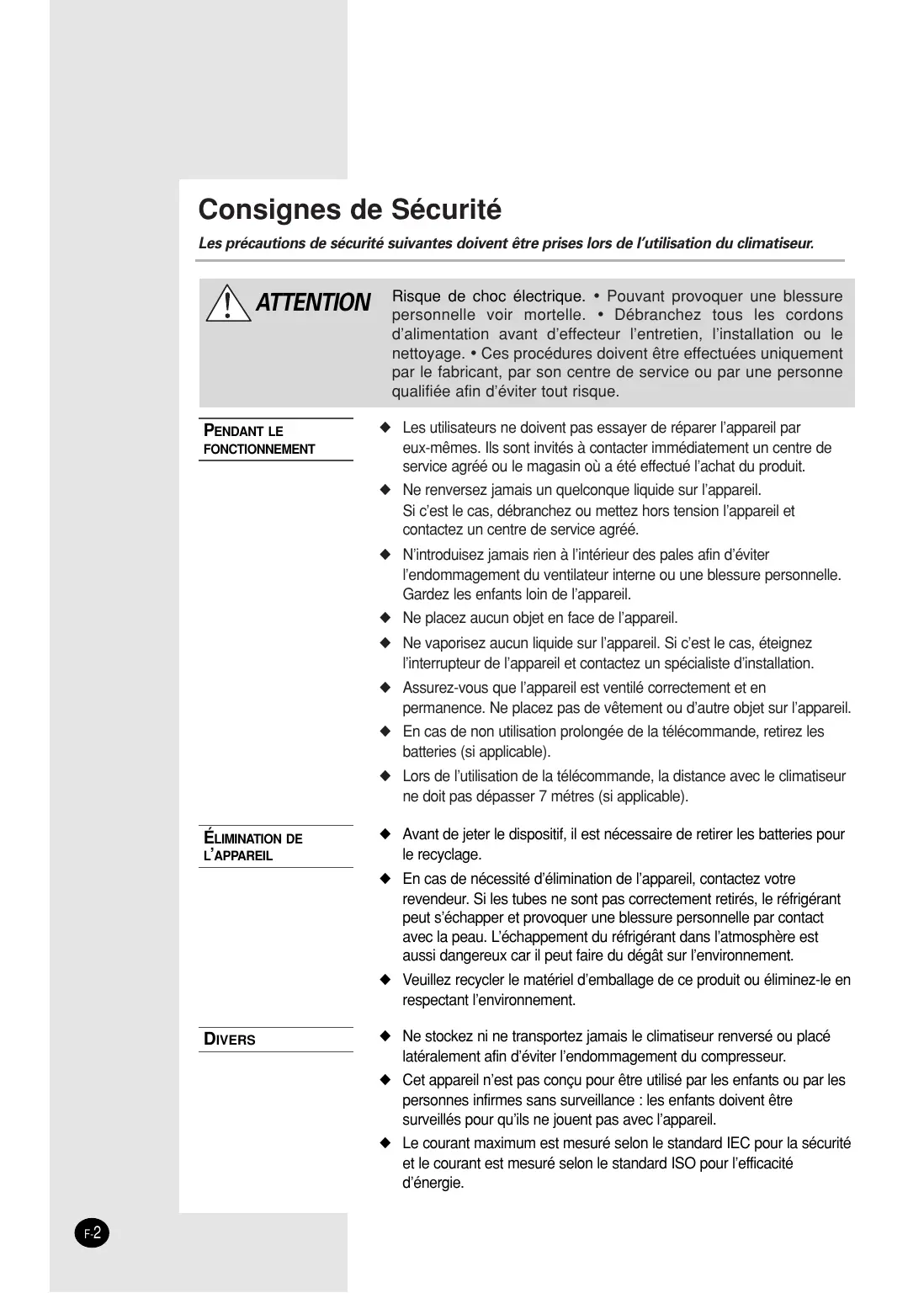

Consignes de sécurité

Les précautions de sécurité suivantes doivent être prises lors de l'utilisation du climatiseur.

Attention

Risque de choc électrique. • Pouvant provoquer une blessure personnelle, voir mortelle. • Débranchez tous les cordons d'alimentation avant d'effectuer l'entretien, l'installation ou le nettoyage. • Ces procédures doivent être effectuées uniquement par le fabricant, par son centre de service ou par une personne qualifiée afin d'éviter tout risque.

Pendant le fonctionnement

Les utilisateurs ne doivent pas essayer de réparer l'appareil par eux-mêmes. Ils sont invités à contacter immédiatement un centre de service/agréé ou le magasin où a été effectué l'achat du produit. Ne renversez jamais aucun liquide sur l'appareil. Si c'est le cas, débranchez ou mettez hors tension l'appareil et contactez un centre de service agréé. N'introduisez jamais rien à l'intérieur des pales afin d'éviter l'endommagement du ventilateur interne ou une blessure personnelle. Gardez les enfants loin de l'appareil. Ne placez aucun objet en face de l'appareil. Ne vaporisez aucun liquide sur l'appareil. Si c'est le cas, éteignez l'interrupteur de l'appareil et contactez un spécialiste d'installation. Assurez-vous que l'appareil est ventilé correctement et en permanence. Ne placez pas de vêtement ou d'autre objet sur l'appareil. En cas de non utilisation prolongée de la télécommande, retirez les batteries (si applicable). Lors de l'utilisation de la télécommande, la distance avec le climatiseur ne doit pas dépasser 7 mètres (si applicable).

Élimination de l'appareil

Avant de jeter le dispositif, il est nécessaire de désteroider les batteries pour le recyclage. En cas de nécessité d'élimination de l'appareil, contactez votre revendeur. Si les tubes ne sont pas correctement retournés, le réfrigérant peut s'échapper et provoquer une blessure personnelle par contact avec la peau. L'échappement du réfrigérant dans l'atmosphère est aussi dangereux car il peut faire du dégât sur l'environnement. Veuillez recycler le matériel d'emballage de ce produit ou éliminez-le en respectant l'environnement.

Ne stockez ni ne transportez jamais le climatiseur renversé ou placé latéralement afin d'éviter l'endommagement du compresseur. Cet appareil n'est pas conçu pour être utilisé par les enfants ou par les personnes infirmes sans surveillance : les enfants doivent être surveillés pour qu'ils ne jouent pas avec l'appareil. Le courant maximum est mesuré selon le standard IEC pour la sécurité et le courant est mesuré selon le standard ISO pour l'efficacité d'énergie.

Preparer le climatiseur

Consignes de sécurité 2 ■ Description des unités 4 Télécommande - Boutons et affichage 6 ■ Avant-propos 7 ■ Insérer les piles dans la télécommande 8

Utiliser le climatiseur en mode automatique 9 ■ Refroidir la pièce 10 ■ Rechauffer la pièce 11 - Changer la température de la pièce rapidement 12 Deshumidifier la pièce 13 ■ Aérer la pièce 14 ■ Mode de sélection de l'économisation d'énergie 15 ■ Produire de l'anion 16 Régler le flux d'air 17

Programmer le climatiseur

Régler la minuterie de mise en marche 18 Régler la minuterie d'arrêt 19 Arrêter le climatiseur après six heures de fonctionnement 20

■Conseils d'utilisation 21 ■ Température et humidité de fonctionnement 22 Utiliser le climatiseur sans télécommande 22 Avant d'appeler le service après-vente 23 Nettoyez le climatiseur 24 ■Remplacement du filtre désodorisant 25

Note

Si vous voulez allumer/éteindre l'écran pendant le fonctionnement, appuyez sur le bouton digital sur la télécommande. La sonde de température ambiante détecte la température de l'air autour de la sonde, et montre la température sur l'écran.

Avant-propos

Vous venez d'acheter un climatiseur de type séparé que un technicien qualifié vous a installé.

Ce manuel contient des informations importantes sur l'utilisation du climatiseur.

Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.

Le manuel est organisé comme suit.

Les figures des pages 4 et 6 illustrent :

• les unités intérieure et extérieure,
• les boutons et l'afficheur de la télécommande.

Ces figures vous aideront à repérer les boutons et à comprendre

les symboles affichés.

Du manuel, vous trouverez une série de procédés étape-par-étape pour chaque fonction disponible.

Les illustrations des procédures utilisent les trois symboles suivants :

PRESS

PUSH

HOLD DOWN

Voudevez inserer ou remplacer les piles de la telecommande lorsque

Vous venez d'acheter le climatiseur. La télécommande ne fonctionne plus correctement.

Note

Utiliser deux piles LR03 de 1,5V. Ne jamais utiliser de piles anciennes ou de piles de marques différentes ensemble. Les piles risquent de se décharger complètement après un an, même si elles n'ont pas été utilisées.

1 En utilisant votre pouce, poussez le couvercle du compartiment des piles dans le sens de la flèche et enlevez-le. 2 Insérez les deux piles, en respectant les polarités indiquées :

Placez le + de la pile avec le + de la télécommande, placez le - de la pile avec le - de la télécommande.

3 Remettez le couvercle en place en le faisant glisser jusqu'à ce qu'il s'enclenche.

Vous pouvez mettre en marche votre climatiseur en mode automatique à tout moment. en mode automatique, la température optimale et la vitesse de ventilateur sont choisies automatiquement.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume. Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

Important

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute dépréciation lorsqu'il est mis en marche après avoir été : branché sur le secteur arrêté

branché sur le secteur • arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

Si Auto ne s'affiche pas en haut de la télécommande, appuyez sur le bouton Mode de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton ♠ Le climatiseur fonctionne en mode AUTO.

Note : Vous pouvez changer de mode à tout moment.

3 Pour régler la température standard (le climatiseur règle automatiquement la température standard en fonction de la température de la pièce), appuyer sur le bouton 1 une ou plusieurs fois.

SETTEMP. SETTEMP. SETTEMP. SETTEMP.

-2°C -1°C Température préreglée +1°C +2°C

Quand vous avez chaud Quand vous avez froid

Sélectionnez le mode COOL (refroidissement) lorsque vous pouvez modifier la :

température de refroidissement préréglée, vitesse du ventilateur lors du refroidissement.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

2 Si

Ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieureonnechaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode COOL.

Note

Vous pouvez changer de mode à tout moment.

3 Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche.

Températures possibles : de 18°C à 30°C.

Résultat: Chaque fois que vous appuyez sur un bouton (□ □) :

• La température est modifiée de 1°C.
• l'unité intérieure émet un bip.

Le climatiseur se met en marche en mode Refroidissement, à condition que la température ambiante soit supérieure à la température préréglée.

Si la température de la salle atteint celle d'ensemble, le climatiseur cesse le refroidissement, mais le ventilateur fonctionne toujours.

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche

Automatique (ordre:

Faible

Moyen

Fort

Résultat:

Chaque fois que vous appuyez sur le bouton

, l'unité intérieure émet un bip.

Pour contrôler la direction du flux d'air, voir page 17.

Sélectionnez le mode HEAT (chauffage) lorsqu vous poulez modifier la :

température de chauffage préreglée, vitesse du ventilateur lors du chauffage.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

INPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'eviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieureonnechaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode HEAT.

Note : Vous pouvez changer de mode à tout moment.

3 Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 16°C à 30°C.

Résultat: Chaque fois que vous appuyez sur un bouton ():

• La température est modifiée de 1°C.
• l'unité intérieure émet un bip. Le climatiseur met en marche le chauffage si la température de la pièce est inférieure à la température voulue (température sélectionnée +3°C). Si la température de la salle atteint celle d'ensemble, le climatiseur cesse le réchauffement, mais le ventilateur fonctionne toujours.

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Résultat: ♦ Chaque fois que vous appuyez sur le bouton

, l'unité intérieure émet un bip. ♠ le ventilateur fonctionne au ralenti pendant trois à cinq minutes pour préchauffer l'air, puis passe à la vitesse que vous avez réglée.

Pour contrôler la direction du flux d'air, voir page 17.

Changer la température de la pièce rapidement

La fonction de refroidissement/chauffage Turbo vous permet d'augmenter ou de baisser la température de la pièce rapidement.

Exemple: En rentrant chez vous, vous trouvez qu'il fait excessivement chaud dans la pièce et vous voulez faire baisser la température le plus vite possible.

En mode Turbo, l'appareil fonctionne à puissance maximale pendant 30 minutes, puis revient au mode de fonctionnement et à la température sélectionnés précédemment.

Si nécessaire, appuyez sur le bouton (Marché/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,

l'unité intérieure émet un bip.

Appuyez sur le bouton

Résultat: ◆ le réglage de la température et du ventilateur se fait automatiquement. le climatiseur refroidit ou réchauffe la pièce le plus vite possible. après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. Mais si vous appuyez sur le bouton au mode DRY(SECHER) ou

FAN(VENTILATEUR) cela se change automatiquement en mode AUTO (AUTOMATIQUE).

Si vous souhaitez arrêter le mode Turbo avant une période de 30 minutes, appuyez sur le bouton TURBO encore une fois.

Résultat : le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

Pour contrôler la direction du flux d'air, voir page 17.

1 Si nécessaire, appuyez sur le bouton (marche/arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

Portant le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode DRY.

Note : Vous pouvez changer de mode à tout moment.

3 Pour régler la température, appuyer sur le bouton ① ② une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. températures possibles : de 18°c à 30°c.

Résultat: Chaque fois que vous appuyez sur un bouton ① : - La température est modifiée de 1°C. - L'unité intérieure émet un bip. Le climatiseur commence à déshumidifier la pièce. Le début d'air est réglé automatiquement.

Si l'atmosphère est renfermée, vous pouvez aérer la pièce à l'aide de la fonction de ventilation (FAN).

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt). Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume. le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode FAN. La température est régée automatique.

Vous pouvez changer de mode à tout moment.

3 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Résultat : Chaque fois que vous appuyez sur le bouton, l'unité intérieure émet un bip.

Pour contrôler la direction du flux d'air, voir page 17.

Si vous souhaitez économiser de l'énergie lorsque lors de l'utilisation du climatiseur, choisissez le mode d'économisation d'énergie en appuyant sur le bouton d'économisation d'énergie.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

Ivportant

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

2 Sélectionner le mode REFROIDISSEMENT en appuyant sur le bouton

Note : Vous ne pouvez sélectionner le mode Économie d'énergie que dans le mode REFROIDISSEMENT.

3 Appuyez sur le bouton

Résultat: ◆ l'unité intérieure émet un bip.

◆ Le climatiseur fonctionne dans le mode d'économisation d'énergie. ◆ La lame externe de circulation d'air monte et descend. ◆ Pour arrêter le mode d'économisation d'énergie, appuyez encore une fois sur le bouton.

Pour régler la température, appuyez sur le bouton (1) une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 26°C à 30°C.

Note Si vous souhaitez régler la température au-dessous de 26°C, annuler le mode Economie d'énergie avant de régler la température.

5 Pour désirer la vitesse du ventilateur, appuyez sur le bouton une ou deux fois jusqu'à ce que l'arrangement requis soit affiché. 6 Pour contrôler la direction du flux d'air, voir page 17.

Le climatiseur peut produire de l'anion avec un ionizer dans l'unité intérieure. Comme c'est une fonction secondaire, vous pouvez la désirer en n'importe quel mode, même lorsque le climatiseur est éteint.

1 Appuyez sur le bouton

Résultat: Le climatiseur produit de l'anion. L'unité intérieure émet un bip.

Note

Si vous appuyez sur le bouton lorsque le climatiseur est éteint, celui-ci sera allumé automatiquement et produira de l'anion en mode de ventilateur à une seule vitesse de ventilateur.

Si vous souhaitez arrêter le fonctionnement de l'anion, appuyez de nouveau sur le bouton

Résultat : le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

3 Pour contrôler la direction du flux d'air, voir page 17.

En fonction de la position de l'unité intérieure sur le mur de votre pièce, vous pouvez ajuster l'orientation des pales extérieures situées en bas à gauche et à droite de l'unité afin d'augmenter l'efficacité du climatiseur.

Appuyez sur le bouton une ou plusieurs fois comme demandé. Résultat: Les pales extérieures sont ajustables sur trois directions.

CONSEIL	Pour...	orientez les lames vers le...
	refroidir lapiece	haut.
	réchauffer lapiece	bas.

2 Si vous voulez que les pales tournent automatiquement lors du fonctionnement du climatiseur, appuyez sur le bouton. Résultat: Les pales tournent de haut en bas et de gauche à droite autour de leur position de base. 3 Pour arrêter les mouvements vertical et horizontal des pales, appuyez à nouveau sur le bouton.

Note	Lorsque vous...	alors les lames...
	arrêtez le climatisationur le remettez en marche	se ferment complètement. commencer en position initiale qui est fonctionnée.

Note : Lorsque vous appuyez sur le bouton Mode, toutes les pales tournent en mode Auto/Réfrigération/Séchage/Ventilation/Chauffage. Cependant, les pales de gauche et de droite ne tournent pas en mode Turbo et les pales du bas ne tournent pas en mode Veille.

La minuterie de mise en marche vous permet de mettre en marche automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

1 Pour fixer le temps avant la mise en marche, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. Temps possibles : entre 30 minutes et 24 heures. 2 Appuyer sur le bouton de réglage/annulation fin du réglage.

Résultat: Le temps restant s'affiche.

Le voyant de la minuterie arrête de clignoter. Le mode sélectionné et la température disparaissent au bout de 10 secondes. Le climatiseur s'allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compteur aura atteint le temps préréglé.

Pour désirez, qu'il se trouve sur le haut de télécommande.

Résultat : Le climatiseur va démarrer en mode choisi quand il est allumé.

Annuler la minuterie de mise en marche

Appuyer sur le bouton de Réglage/Annulation Timer Set/Cancel

Note : Si vous appuyez sur le bouton, quand le temporisateur Off est éteint, le temporisateur est également décommandé.

La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

1 Pour fixer le temps avant l'arrêt, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que le temps avant l'arrêt s'affiche. Temps possibles : entre 30 minutes et 24 heures. 2 Appuyer sur le bouton de Reglage/Annulation TImer S#eCanaIafin de marquer la fin du reglage.

Résultat: Le temps restant s'affiche.

Le voyant de la minuterie arrête de clignoter. Le climatiseur s'arrête automatiquement et le réglage de la minuterie d'arrêt disparaît lorsque le compteur aura atteint le temps préréglé.

Exemple : Si vous souhaitez mettre en marche le climatiseur dans 2 heures et l'arrêter deux après :

1. Appuyer sur le bouton jusqu'à ce que '2.0 Hr' s'affiche.
2. Appuyer sur le bouton de Réglement/Annulation
3. Appuyer sur le bouton jusqu'à ce que '4.0 Hr' s'affiche.
4. Appuyer sur le bouton de Réglement/Annulation

Note : vous pouvez vérifier ou changer le mode de réglage et/ou la

température en appuyant sur le bouton ou les boutons

⑦ ④ après avoir réglé la minuterie d'arrêt.

Annuler la minuterie d'arrêt

Appuyer sur le bouton de Réglage/Annulation

Note : Si vous appuyez sur le bouton, quand le temporisateur est allumé, le temporisateur est également décommandé.

Arrêtez le climatiseur après six heures de fonctionnement

La fonction Sleep Timer permet d'arrêter le climatiseur automatiquement après 6 heures de refroidissement ou de chauffage.

Note Pour arrêter le climatiseur à une heure spécifique, reportez-vous à la page 19.

Soyez certain d'avoir sélectionné soit le mode COOL soit le mode HEAT. Appuyez sur le bouton

Résultat : l'unité intérieure émet un bip. le climatiseur fonctionne pendant six heures comme illustré ci-dessous.

Refroidissement La température augmente de 1°C par heure. Lorsqu'elle augmente de 2°C (après 2 heures), la nouvelle température est maintenue pendant quatre heures.

Chauffage La température baisse de 1°C par heure. Lorsqu'elle baisse de 2°C (après 2 heures), la nouvelle température est maintenue pendant quatre heures.

Annuler l'arrêt après six heures de fonctionnement

Si vous ne souhaitez plus que le climatiseur s'arrête après six heures, vous pouvez annuler la minuterie correspondante.

Appuyez sur

Résultat: l'unité intérieure émet un bip,

le * n'apparaît plus, le climatiseur fonctionne normalement.

Les conseils suivants vous aideront à profiter au maximum de votre climatiseur.

Sujet	Conseil
Performance lors du chauffage	Une pompe située à l'intérieur du climatiseur absorbe la chaleur de l'air extérieur et la diffuse à l'intérieur de la piece.Lorsqu'il fait froid dehors, le climatiseurchauffe moins. Si vous ne parvenez pas àchauffer lapiece suffisamment, utilisez unappareil de chauffage supplémentaire.
Flux d'air chaud	Le climatiseur fait circuler l'air chaud dans lapiece pour la chauffer. Par conséquent,abps la mise en marche de l'appareil, vousdevrez attendre quelques minutes avant quetoute lapiece ne soit chauffée. Au besoin,metterez le climatiseur en marche avantl'heure à laquelle vous avez prévu d'utiliserlapiece.
Givrage	Si vous utilisez le climatiseur en modechauffage alors qu'il fait très froid ethumide dehors, du givre peut se formerdans l'unité extérieur.Si cela se produit:◆ Le fonctionnement du chauffage s'arrêteet ◆ S'affiche durant le mode dedégivrage.◆ le mode dégivrage (Deice) est activéautomatiquement pendant huit minutesenviron.Aucune intervention n'est nécessaire devoitre part; après huit minutes environ,le climatiseur se remet à fonctionnernormalement.
Température interieure ouextérieure élevée	Si vous sélectionnez le mode chauffagealors qu'il fait déjà très chaud à l'intérieur dela piece et dehors, le ventilateur et lecompresseur de l'unité extérieure peuvent s'arrêter momentanément. Il s'agit d'uncomportement normal;attendez simplementque le climatiseur se remette en marche.
Coupure de courant	En cas de panne de courant pendant lefonctionnement du climatiseur, l'appareils'arrête. Lorsque le courant est rétabli, leclimatiseur se met enrouteautomatiquement.

Température et humidité de fonctionnement

Le tableau ci-dessous indique les fourchettes de température et d'humidité dans lesquelles vous pouvez utiliser le climatiseur.

Si vous utilisez le climatiseur à... alors...

température trop élevée, le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur.

température trop BASSE Si l'échangeur de chaleur gèle, cela peut provoquer un dysfonctionnement tel qu'une fuite.

taux d'humidité trop élevé des gouttes de condensation peuvent se former sur l'enveloppe de l'unité intérieure en cas d'utilisation prolongée.

Mode	Température extérieure	Température intérieure	Humidité intérieure
Chauffage	0°C à 24°C environ	27°C ou moins	-
Refroidissement	21°C à 43°C environ	18°C à 32°C environ	80% ou moins
Déshumidification	18°C à 43°C environ	18°C à 32°C environ	-

• Si la température extérieure est en dessous de 0°C, la capacité de chauffage baisse jusqu'à 70~80% selon la condition de fonctionnement. Si la climatisation est utilisée au-dessus de 33°C (température intérieure), il ne peut pas fonctionner à plein rendement.

Utiliser le climatiseur sans télécommande

Vous pouvez faire fonctionner le climatiseur directement sur l'unité intérieure si la télécommande est perdue ou endommagée.

1 Retirez le couvercle situé en haut de l'unité intérieure. 2 Pour permettre le climatisation en marche, appuyez sur l'interrupteur On/Off sur le côté droit de l'unité intérieure.

◆ Le voyant Operation de l'unité intérieure s'allume,

l'unité intérieure émet un bip, le climatiseur se met en marche dans le mode qui convient le plus à la température de la pièce :

Température de la pièce

Moins de 21°C

21°C ou plus

Mode

Chauffage

Refroidissement

3 Pour arrêter le climatiseur, appuyez de nouveau sur l'interrupteur On/Off.

Note La télécommande est utilisable de façon habituelle, même si le climatiseur a été mis en marche par le biais de l'interrupteur On/Off.

En cas de problème, commencez par effectuer les vérifications suivantes. Elles vous éviteront peut-être de faire appel inutillement au service après-vente.

Problème	Explication/solution
Le climatiseur ne fonctionne pas du tout.	Vérifiez que le climatiseur est sous tension au niveau de la prise secteur.Vérifier que l'indicateur de fonctionnement sur l'unité interieure est allumé; sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande.Vérifiez si levoyant Timer de l'unité interieure est allumé. Si ou qui : -attendez l'heure programmée pour constater si le climatiseur se met en marche automatiquement -annulez la programmation (reportez-vous aux pages 18 et 19 pour plus d'informations)
La télécommande ne fonctionne pas.	Vérifiez qu'il n'y a pas d'obstacle entre vous et l'unité interieure.Vérifiez les piles de la télécommande.Vérifiez que vous n'êtes pas trop loin de l'unité interieure (7 mètres maximum).
Vous n'entendez pas de bip lorsque vous appuyez sur le bouton (Marche/Arrêt) de la télécommande.	Vérifiez que la télécommande est orientée vers le capteur d'infrarouges au centre de l'unité interieure.Si nécessaire, remplacez les piles de la télécommande.
Le climatiseur ne refroidit/ ne réchauffe pas la piece.	Vérifiez que vous avons sélectionné le mode de fonctionnement correct (Automatique, Refroidissement, Chauffage).La température de la piece est peut-être trop BASSE ou trop élevé.La grille du filtre à air est peut-être obstruée par la poussière; reportez-vous aux instructions de nettoyage de la page 24.Vérifiez qu'il n'y a pas d'obstacle devant l'unité extérieure.
En mode chauffage, la température régée n'est jamais atteinte et le climatiseur s'arrête fréquemment.	Vérifiez que la température a été correctement régée.Augmentez la vitesse du ventilateur.Si la circulation d'air est dirigée vers le haut, employerer la télécommande pour la diriger en bas.
La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton (Marche/Arrêt).	Vérifiez que le mode d'opération est fixé sur le mode COOL(FRAIS), HEAT(CHAUD) ou FAN(VENTILATEUR); sur le mode AUTO(AUTOMATIQUE), la vitesse du ventilateur est modifiée automatiquement, et sur le mode DRY(SECHER), le mode AUTO(AUTOMATIQUE) se meten place.
La direction du flux d'air ne change pas quand vous appuyez sur le bouton (Marche/Arrêt).	Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton (Marche/Arrêt) de la télécommande.
La minuterie ne fonctionne pas.	Vérifiez que la minuterie a été programmée correctement (reportez-vous aux pages 18 et 19).
Des odeurs se rependent dans lapiece pendant la climatisation.	Aéréz lapiece.

Nettoyer le climatiseur

Ejection du filtre

Filtre à air

Afin d'assurer le meilleur fonctionnement de votre climatiseur, un nettoyage régulier est nécessaire pour enlever la poussière accumulée sur le filtre d'air.

Avant de nettoyer le climatiseur, mettez-le hors tension au niveau de la prise secteur.

1 Démontez le couvercle du bas et tirez-le en avant. 2 Retirez le filtre à air en le séparant de l'éjecteur du filtre. 3 Enlevez toutes les poussières sur les filtres à air avec un aspirateur ou un balai. 4 Nettoyez le grillage avant avec un tissu mouillé et un détergent doux (NE jamais utiliser de benzène, dissolvants ou d'autres produits chimiques). 5 Réinsérez le filtre à air dans sa position originale puis remettez la grille avant. (Alignez d'abord les deux orifices situés en bas de la grille avant, fermez ensuite la grille.)

Note

Après une période d'inutilisation prolongée, faites fonctionner le ventilateur pendant trois ou quatre heures pour sécher totalement l'intérieur du climatiseur.

Le filtre désodorisant est intégré dans le climatiseur pour supprimer les mauvaises odeurs. La durée de vie du filtre est d'environ 6 mois et varie en fonction du temps d'utilisation du climatiseur.

1 Retirez l'emballage en plastique du filtre.

Note

N'ouvre l'emballage en plastique qu'au moment d'utiliser le filtre désodorisant car le filtre risque de perdre ses propriétés.

2 Démontez le couvercle du bas en le tirant vers l'avant. 3 Retirez le filtre à air en le séparant de l'éjecteur du filtre. 4 Remplacez l'ancien filtre à air par un nouveau.

ELECTRONICS
