MODE D'EMPLOI SH-09AI8R SAMSUNG

Si c’est le cas, débranchez ou mettez hors tension l’appareil et contactez un centre de service agréé. ◆ N’introduisez jamais rien à l’intérieur des pales afin d’éviter l’endommagement du ventilateur interne ou une blessure personnelle. Gardez les enfants loin de l’appareil. ◆ Ne placez aucun objet en face de l’appareil. ◆ Ne vaporisez aucun liquide sur l’appareil. Si c’est le cas, éteignez l’interrupteur de l’appareil et contactez un spécialiste d’installation. ◆ Assurez-vous que l’appareil est ventilé correctement et en permanence. Ne placez pas de vêtement ou d’autre objet sur l’appareil. ◆ En cas de non utilisation prolongée de la télécommande, retirez les batteries (si applicable). ◆ Lors de l’utilisation de la télécommande, la distance avec le climatiseur ne doit pas dépasser 7 métres (si applicable).

ÉLIMINATION DE L’APPAREIL

◆ Avant de jeter le dispositif, il est nécessaire de retirer les batteries pour le recyclage.

◆ En cas de nécessité d’élimination de l’appareil, contactez votre revendeur. Si les tubes ne sont pas correctement retirés, le réfrigérant peut s’échapper et provoquer une blessure personnelle par contact avec la peau. L’échappement du réfrigérant dans l’atmosphère est aussi dangereux car il peut faire du dégât sur l’environnement. ◆ Veuillez recycler le matériel d’emballage de ce produit ou éliminez-le en respectant l’environnement.

◆ Ne stockez ni ne transportez jamais le climatiseur renversé ou placé latéralement afin d’éviter l’endommagement du compresseur.

◆ Cet appareil n’est pas conçu pour être utilisé par les enfants ou par les personnes infirmes sans surveillance : les enfants doivent être surveillés pour qu’ils ne jouent pas avec l’appareil. ◆ Le courant maximum est mesuré selon le standard IEC pour la sécurité et le courant est mesuré selon le standard ISO pour l’efficacité d’énergie.

◆ PRÉPARER LE CLIMATISEUR

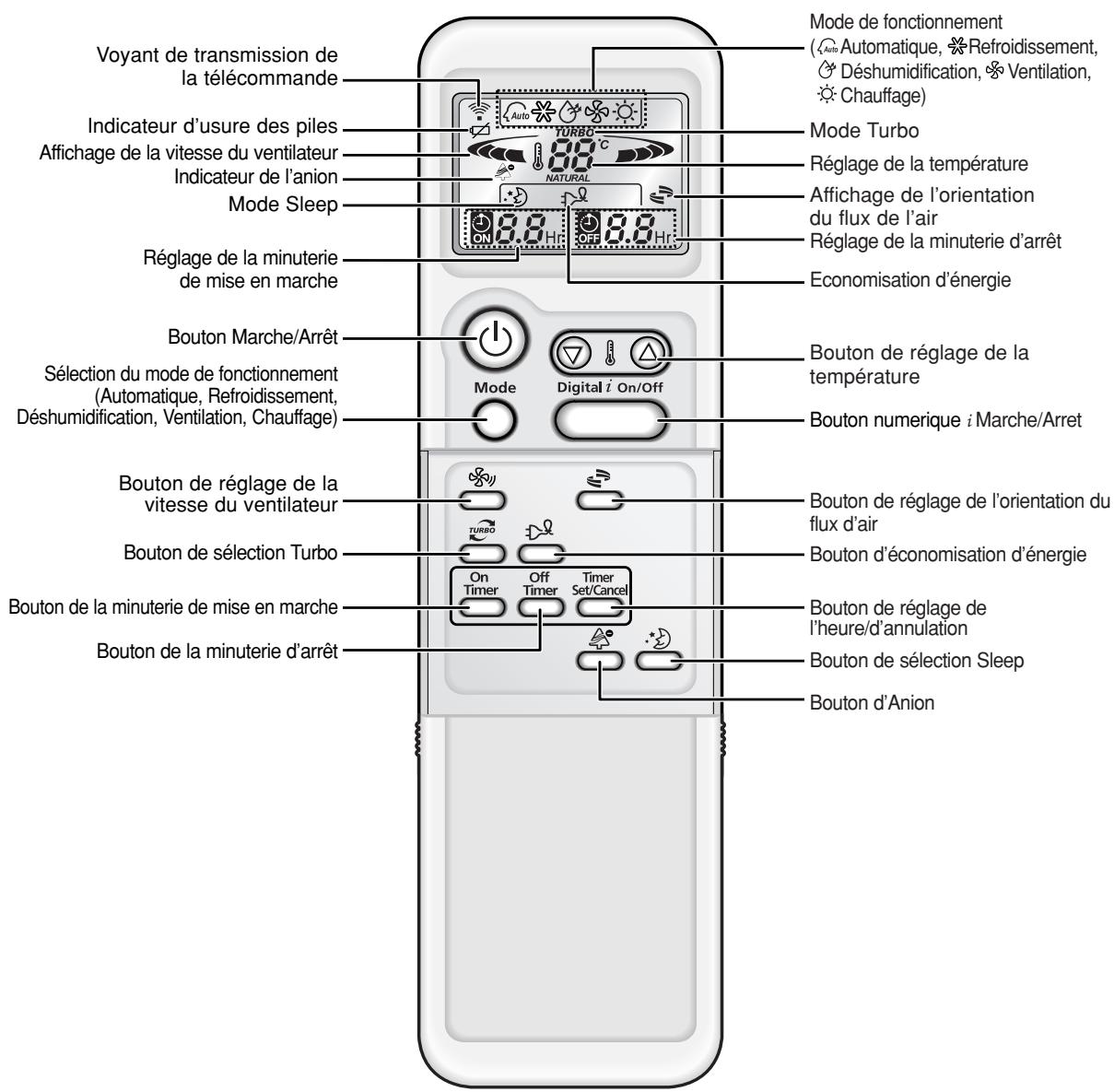

Affichage de la vitesse du ventilateur Indicateur de l’anion Mode Sleep Réglage de la minuterie de mise en marche Bouton Marche/Arrêt Sélection du mode de fonctionnement (Automatique, Refroidissement, Déshumidification, Ventilation, Chauffage) Bouton de réglage de la vitesse du ventilateur Bouton de sélection Turbo Bouton de la minuterie de mise en marche Bouton de la minuterie d’arrêt

Mode de fonctionnement

( Automatique, Refroidissement, Déshumidification, Ventilation, Réglage de la minuterie d’arrêt Economisation d’énergie

Bouton de réglage de la température

Bouton numerique i Marche/Arret

Bouton de réglage de l’orientation du flux d’air

Bouton d’économisation d’énergie Bouton de réglage de l’heure/d’annulation Bouton de sélection Sleep Bouton d’Anion

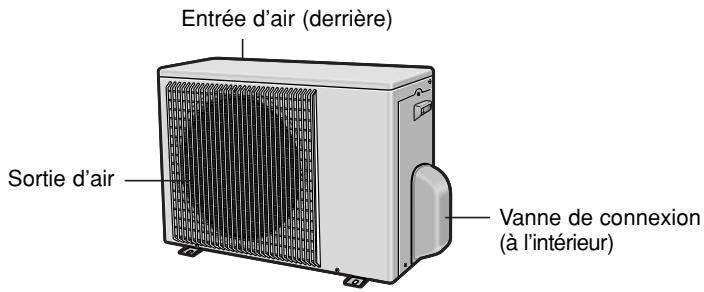

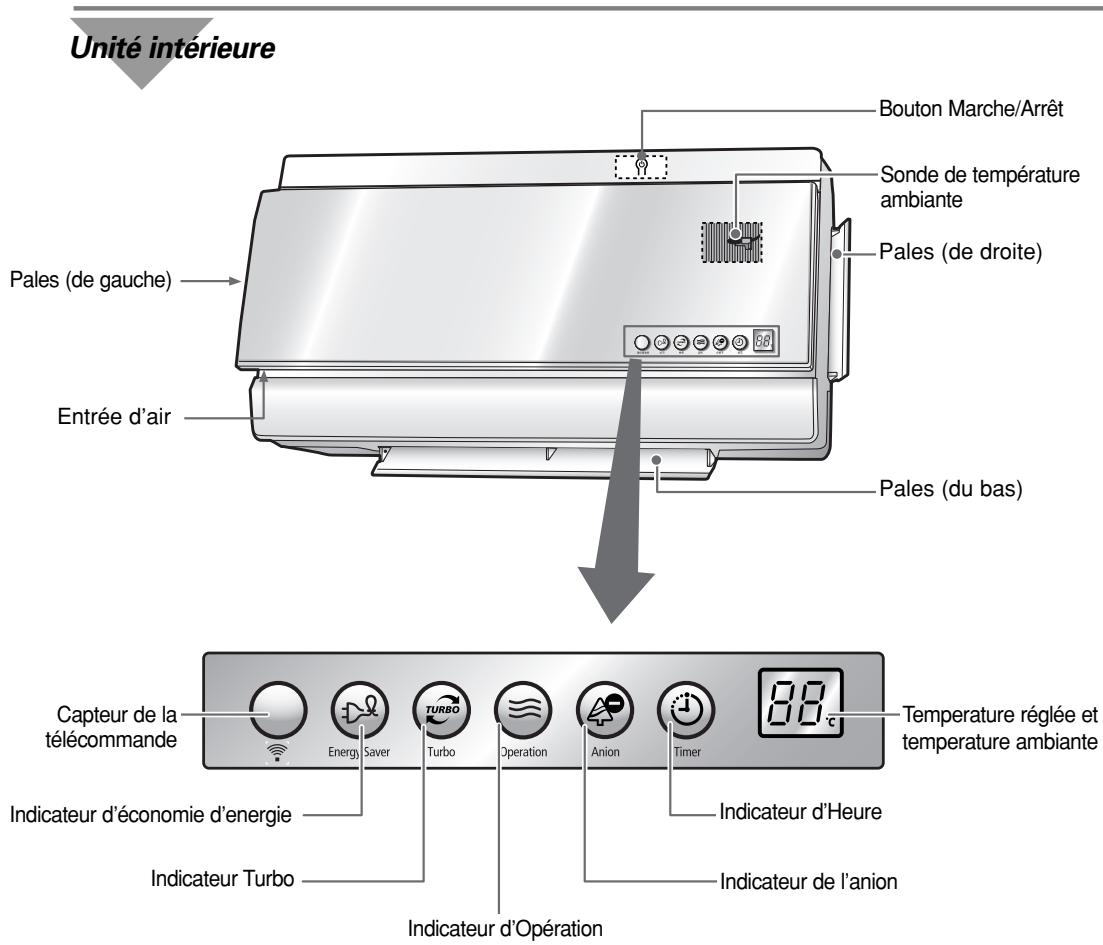

Le manuel est organisé comme suit. ◆ Les figures des pages 4 et 6 illustrent : - les unités intérieure et extérieure, - les boutons et l’afficheur de la télécommande. Ces figures vous aideront à repérer les boutons et à comprendre les symboles affichés. ◆ Du manuel, vous trouverez une série de procédé étape-par-étape pour chaque fonction disponible.

Les illustrations des procédures utilisent les trois symboles suivants :

◆ vous venez d’acheter le climatiseur.

◆ la télécommande ne fonctionne plus correctement. Note

◆ Utiliser deux piles LR03 de 1,5V.

◆ Ne jamais utiliser de piles anciennes ou de piles de marques différentes ensemble. ◆ Les piles risquent de se décharger complètement après un an, même si elles n’ont pas été utilisées.

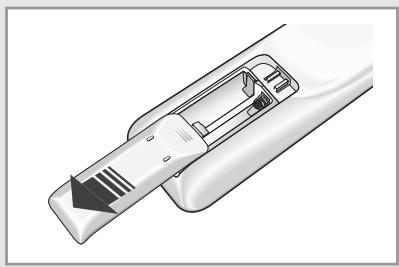

En utilisant votre pouce, poussez le couvercle du compartiment des piles dans le sens de la flèche et enlevez-le.

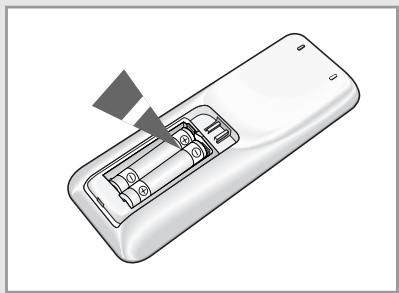

◆ le - de la pile avec le - de la télécommande.

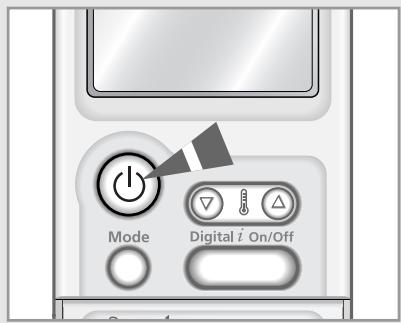

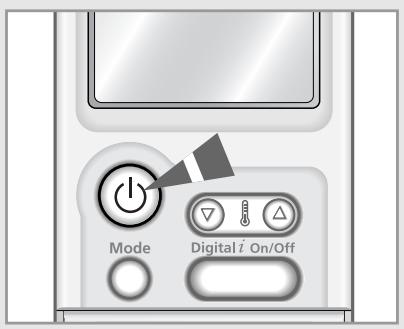

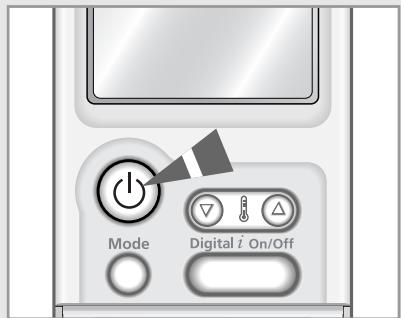

Si nécessaire, appuyez sur le bouton

◆ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ l’unité intérieure émet un bip. Le climatiseur est muni d’un dispositif de sécurité afin d’éviter toute détérioration lorsqu’il est mis en marche après avoir été : ◆ branché sur le secteur ◆ arrêté Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes.

ne s’affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse.

Résultat: ◆ L’unité intérieure sonne chaque fois que vous appuyez sur le bouton

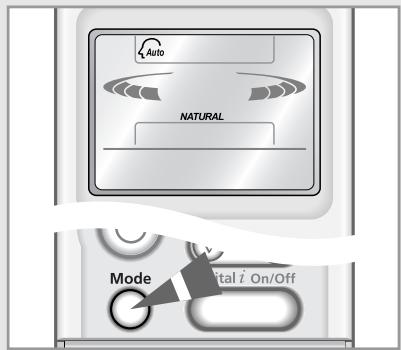

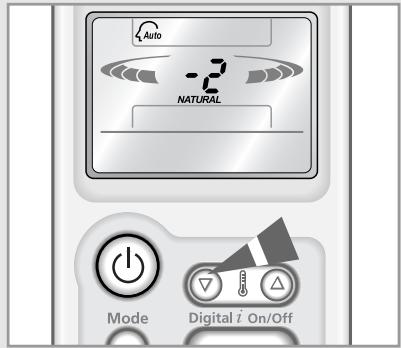

. ◆ Le climatiseur fonctionne en mode AUTO. Note

◆ vitesse du ventilateur lors du refroidissement.

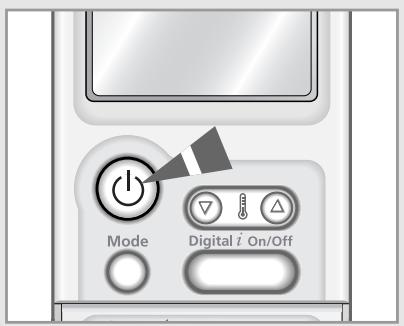

Si nécessaire, appuyez sur le bouton

Résultat: ◆ L’indicateur d’opération sur l’unité d’intérieur s’allume.

◆ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ l’unité intérieure émet un bip. IMPORTANT

Le climatiseur est muni d’un dispositif de sécurité afin d’éviter toute détérioration lorsqu’il est mis en marche après avoir été :

◆ branché sur le secteur ◆ arrêté Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes.

ne s’affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse.

Résultat: ◆ L’unité intérieure sonne chaque fois que vous appuyez sur le bouton

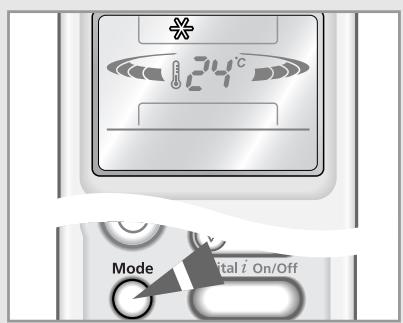

. ◆ Le climatiseur fonctionne en mode COOL. Note 3 Températures possibles : de 18OC à 30OC.

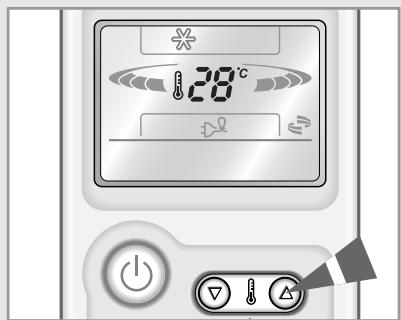

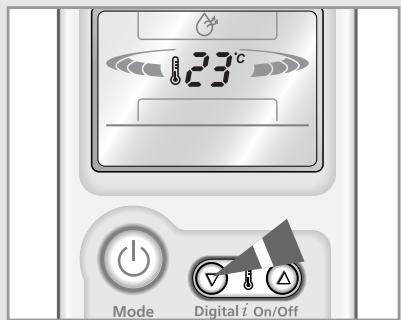

Résultat: ◆ Chaque fois que vous appuyez sur un bouton

: - La température est modifiée de 1OC. - l’unité intérieure émet un bip. ◆ le climatiseur se met en marche en mode Refroidissement, à condition que la température ambiante soit supérieure à la température préréglée. ◆ Si la température de la salle atteint celle d’ensemble, le climatiseur cesse le refroidissement, mais le ventilateur fonctionne toujours. 4

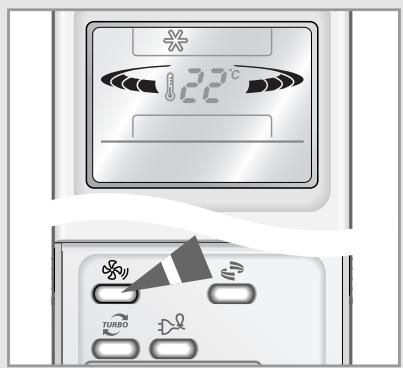

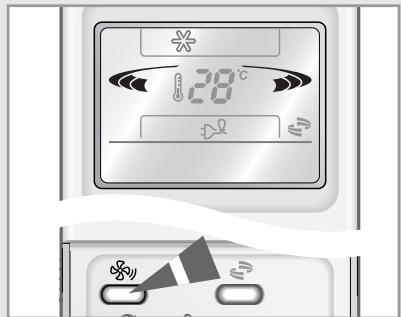

Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu’à ce que la vitesse souhaitée s’affiche :

Automatique (ordre: Pour contrôler la direction du flux d’air, voir page 17.

◆ vitesse du ventilateur lors du chauffage.

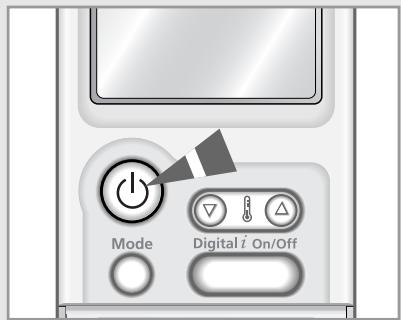

Si nécessaire, appuyez sur le bouton

Résultat: ◆ L’indicateur d’opération sur l’unité d’intérieur s’allume.

◆ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ l’unité intérieure émet un bip.

Le climatiseur est muni d’un dispositif de sécurité afin d’éviter toute détérioration lorsqu’il est mis en marche après avoir été :

◆ branché sur le secteur ◆ arrêté Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes.

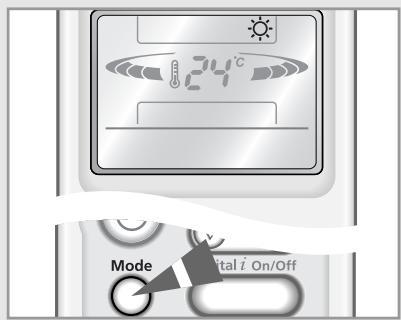

◆ Le climatiseur fonctionne en mode HEAT.

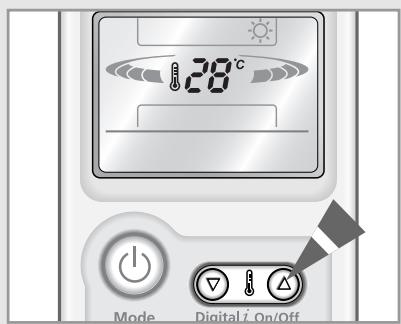

Note 3 Résultat: ◆ Chaque fois que vous appuyez sur un bouton : - La température est modifiée de 1OC. - l’unité intérieure émet un bip. ◆ Le climatiseur met en marche le chauffage si la température de la pièce est inférieure à la température voulue (température sélectionnée +3°C). ◆ Si la température de la salle atteint celle d’ensemble, le climatiseur cesse le réchauffement, mais le ventilateur fonctionne toujours.

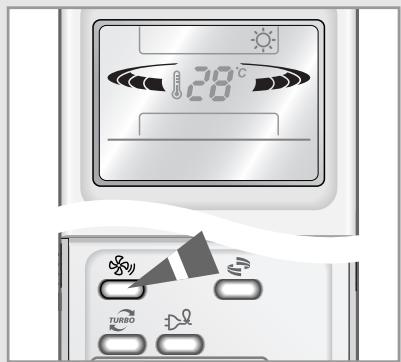

Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu’à ce que la vitesse souhaitée s’affiche :

◆ le ventilateur fonctionne au ralenti pendant trois à cinq minutes pour préchauffer l’air, puis passe à la vitesse que vous avez réglée. 5

Pour contrôler la direction du flux d’air, voir page 17.

Si nécessaire, appuyez sur le bouton

Résultat: ◆ L’indicateur d’opération sur l’unité d’intérieur s’allume.

◆ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ l’unité intérieure émet un bip.

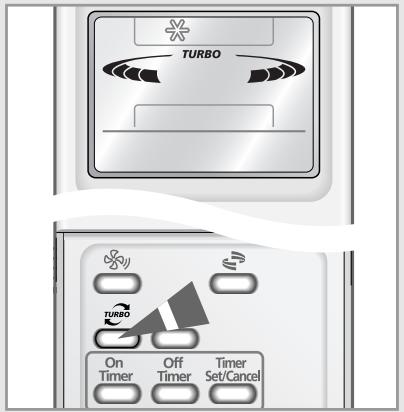

2 Appuyez sur le bouton

◆ après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. Mais si vous appuyez sur le bouton au mode DRY(SECHER) ou FAN(VENTILATEUR) cela se change automatiquement en mode AUTO (AUTOMATIQUE).

Si vous souhaitez minutes, arrêter le mode Turbo avant une période de

30 minutes, appuyez sur le bouton encore une fois. Résultat:

Le climatiseur est muni d’un dispositif de sécurité afin d’éviter toute détérioration lorsqu’il est mis en marche après avoir été :

◆ branché sur le secteur ◆ arrêté Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes.

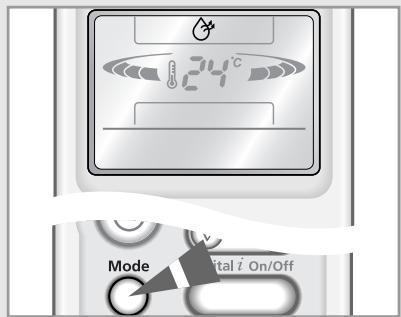

◆ Le climatiseur fonctionne en mode DRY.

Températures possibles : de 18OC à 30OC.

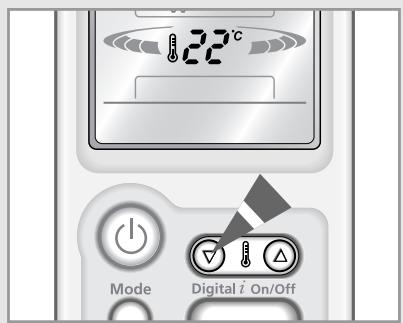

Résultat: ◆ Chaque fois que vous appuyez sur un bouton

: - La température est modifiée de 1OC. - l’unité intérieure émet un bip. ◆ le climatiseur commence à déshumidifier la pièce. Le débit d’air est réglé automatiquement.

Pour contrôler la direction du flux d’air, voir page 17.

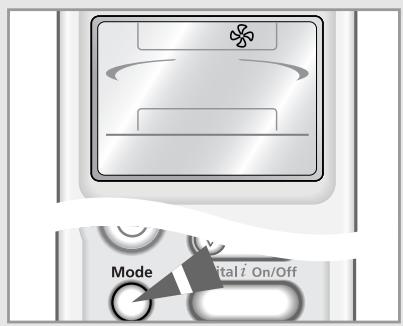

ne s’affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse.

Résultat: ◆ L’unité intérieure sonne chaque fois que vous appuyez sur le bouton

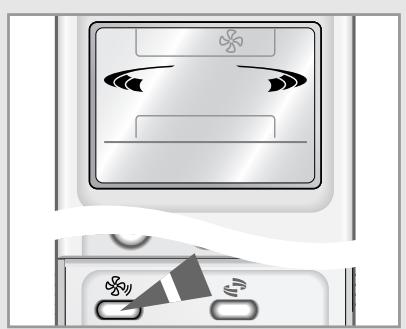

. ◆ Le climatiseur fonctionne en mode FAN. ◆ la température est réglée automatiquement. Note

Pour contrôler la direction du flux d’air, voir page 17.

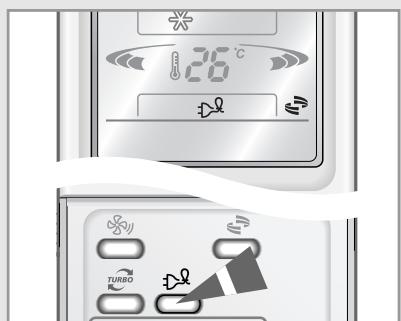

Mode de sélection de l’économisation d’énergie

Si vous souhaitez economiser de l’énergie lorsque lors de l’utilisation du climatiseur, choisissez le mode d’économisation d’énergie en appuyant sur le bouton d’économisation d’énergie.

Si nécessaire, appuyez sur le bouton

Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes.

Sélectionner le mode REFROIDISSEMENT en appuyant sur le bouton

◆ Pour arrêter le mode d’économisation d’énergie, appuyez encore une fois sur le bouton

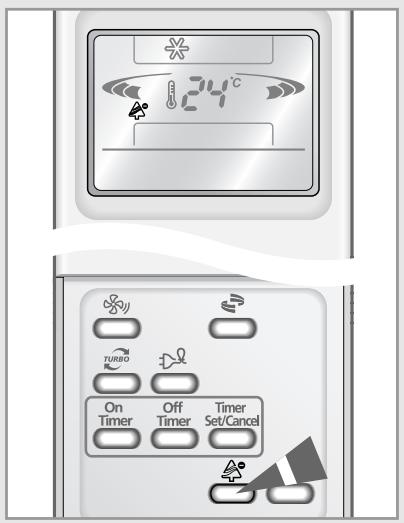

Produire de l’Anion

Si vous souhaitez arrêter le fonctionnement de l’anion, appuyez de nouveau sur le bouton . Resultat: le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

le remettez en marche

commencer en position initiale qui est fonctionnée.

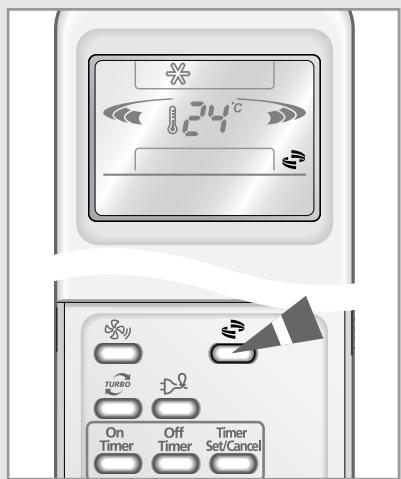

Lorsque vous appuyez sur le bouton

, toutes les pales tournent

en mode Auto/Réfrigération/Séchage/Ventilation/Chauffage.

Cependant, les pales de gauche et de droite ne tournent pas en mode Turbo et les pales du bas ne tournent pas en mode Veille.

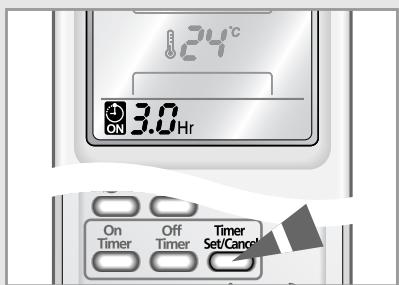

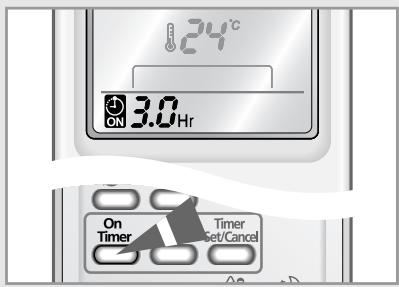

Régler la minuterie de mise en marche

Résultat: ◆ Le temps restant s’affiche. ◆ Le voyant de la minuterie arrête de clignoter. ◆ Le mode sélectionné et la température disparaîssent au bout de 10 secondes. ◆ Le climatiseur s’allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compteur aura atteint le temps préréglé. 3

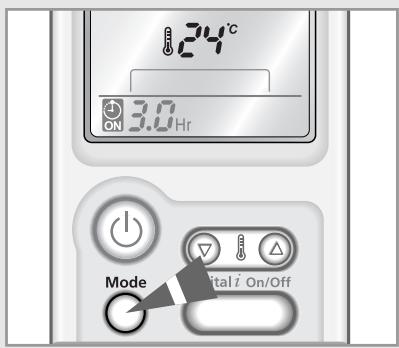

Pour choisir le mode l’opération en avance, appuyez sur le bouton mode désiré, qu’y se trouve sur le haut de télécommande.

Résultat: Appuyer sur le bouton de Réglage/Annulation Note

Si vous appuyez sur le bouton

, quand le temporisateur

Off est éteint, le temporisateur est également décommandé.

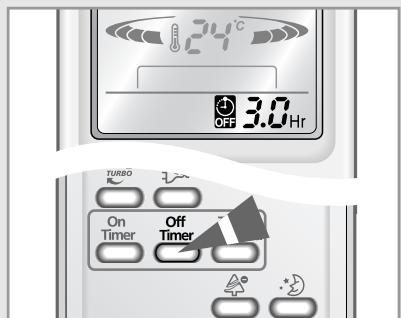

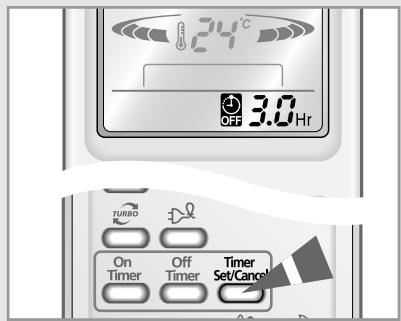

Pour fixer le temps avant l’arrêt, appuyer sur le bouton plusieurs fois jusqu’à ce que le temps avant l’arrêt s’affiche. Temps possibles : entre 30 minutes et 24 heures.

◆ Le voyant de la minuterie arrête de clignoter. ◆ Le climatiseur s’arrêtera automatiquement et le réglage de la minuterie d’arrêt disparaîtra lorsque le compteur aura atteint le temps préréglé.

Si vous souhaitez mettre en marche le climatiseur dans

2 heures et l’arrêter deux après : 1. Appuyer sur le bouton jusqu’à ce que ‘2.0 Hr’ s’affiche. 2. Appuyer sur le bouton de Réglage/Annulation 3. Appuyer sur le bouton

jusqu’à ce que ‘4.0 Hr’ s’affiche.

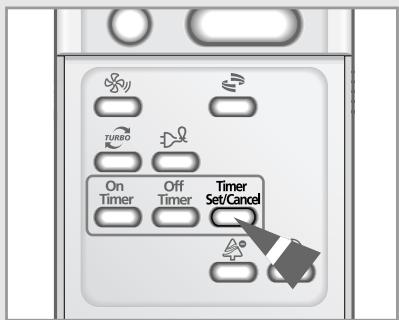

4. Appuyer sur le bouton de Réglage/Annulation

Appuyer sur le bouton de Réglage/Annulation

Si vous appuyez sur le bouton

, quand le temporisateur

On est allumé, le temporisateur est également décommandé.

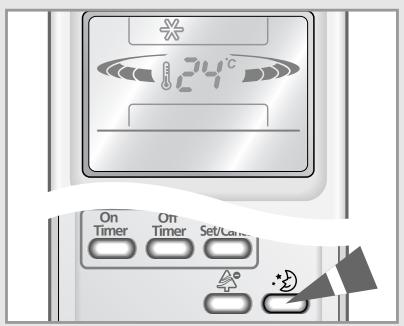

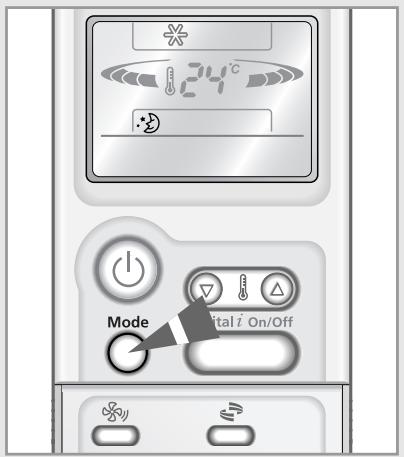

Arrêter le climatiseur après six heures de fonctionnement

La température baisse de 1°C par heure. Lorsqu’elle baisse de 2°C (après 2 heures), la nouvelle température est maintenue pendant quatre heures.

Temp. sélectionnée heure de mise en marche

heure de mise en marche

Résultat: ◆ l’unité intérieure émet un bip, n’apparaît plus,

◆ le ◆ le climatiseur fonctionne normalement.

Lorsqu’il fait froid dehors, le climatiseur chauffe moins. Si vous ne parvenez pas à chauffer la pièce suffisamment, utilisez un appareil de chauffage supplémentaire.

Le climatiseur fait circuler l’air chaud dans la pièce pour la chauffer. Par conséquent, après la mise en marche de l’appareil, vous devrez attendre quelques minutes avant que toute la pièce ne soit chauffée. Au besoin, mettez le climatiseur en marche avant l’heure à laquelle vous avez prévu d’utiliser la pièce.

◆ Le fonctionnement du chauffage s’arrête et s’affiche durant le mode de dégivrage. ◆ le mode dégivrage (Deice) est activé automatiquement pendant huit minutes environ. Aucune intervention n’est nécessaire de votre part ; après huit minutes environ, le climatiseur se remet à fonctionner normalement.

Température intérieure ou extérieure élevée

En cas de panne de courant pendant le fonctionnement du climatiseur, l’appareil s’arrête. Lorsque le courant est rétabli, le climatiseur se met enroute automatiquement.

FRANÇAIS Les conseils suivants vous aideront à profiter au maximum de votre climatiseur.

Si vous utilisez le climatiseur à...

température trop élevée

Utiliser le climatiseur sans télécommande

Vous pouvez faire fonctionner le climatiseur directement sur l’unité intérieure si la télécommande est perdue ou endommagée.

Retirez le couvercle situé en haut de l’unité intérieure.

Pour mettre le climatiseur en marche, appuyez sur l’interrupteur On/Off sur le côté droit de l’unité intérieure.

Température de la pièce Moins de 21°C 21°C ou plus

Le climatiseur ne fonctionne pas du tout.

◆ Vérifiez que le climatiseur est sous tension au niveau de la prise secteur.

◆ Vérifier que l’indicateur de fonctionnement sur l’unité intérieure est allumé; sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande. ◆ Vérifiez si le voyant Timer de l’unité intérieure est allumé. Si oui : - attendez l’heure programmée pour constater si le climatiseur se met en marche automatiquement - annulez la programmation (reportez-vous aux pages 18 et 19 pour plus d’informations)

La télécommande ne fonctionne pas.

◆ Vérifiez qu’il n’y a pas d’obstacle entre vous et l’unité intérieure.

◆ Vérifiez les piles de la télécommande. ◆ Vérifiez que vous n’êtes pas trop loin de l’unité intérieure (7 mètres maximum).

(Marche/Arrêt) de la télécommande.

Le climatiseur ne refroidit/ ne réchauffe pas la pièce.

◆ Vérifiez que vous avez sélectionné le mode de fonctionnement correct

(Automatique, Refroidissement, Chauffage). ◆ La température de la pièce est peut-être trop basse ou trop élevée. ◆ La grille du filtre à air est peut-être obstruée par la poussière ; reportez-vous aux instructions de nettoyage de la page 24. ◆ Vérifiez qu’il n’y a pas d’obstacle devant l’unité extérieure.

En mode chauffage, la température réglée n’est jamais atteinte et le climatiseur s’arrête fréquemment.

◆ Vérifiez que la température a été correctement réglée.

◆ Augmentez la vitesse du ventilateur. ◆ Si la circulation d’air est dirigée vers le haut, employer la télécommande pour la diriger en bas.

La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton

◆ Vérifiez que le mode d’opération est fixé sur le mode COOL(FRAIS),

HEAT(CHAUD) ou FAN(VENTILATEUR); sur le mode AUTO(AUTOMATIQUE), la vitesse du ventilateur est modifiée automatiquement, et sur le mode DRY(SECHER), le mode AUTO(AUTOMATIQUE) se meten place.

La direction du flux d’air ne change pas quand vous appuyez sur le bouton

◆ Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton

(Marche/Arrêt) de la télécommande.

La minuterie ne fonctionne pas.

◆ Vérifiez que la minuterie a été programmée correctement

(reportez-vous aux pages 18 et 19).

Des odeurs se répandent dans la pièce pendant la climatisation.

◆ Aérez la pièce.

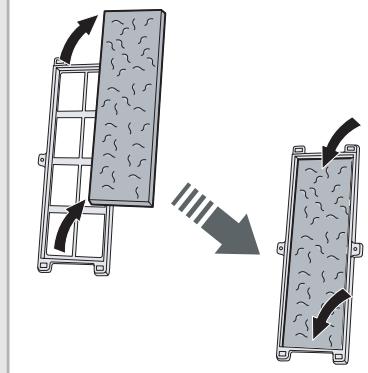

N’ouvrez l’emballage en plastique qu’au moment d’utiliser le filtre désodorisant car le filtre risque de perdre ses propriétés.
