MODE D'EMPLOI ARES35800X ELECTROLUX

Notice d'utilisation

• On pense à vous

Réfrigérateur

ARES35800

Nous avons pensé à vous

lors de la conception de ce produit

Bienvenue dans le monde d'electrolux

Nous vous remercions de la confiance que vous nous témoignez en choisissant un appareil Electrolux qui, nous espérons, vous servira agréablement au fil du temps.

Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus agréable.

Vous pouvez en voir quelques exemples sur la couverture de cette notice.

Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous permettra de profiter au maximum de tous les avantages de votre nouvel appareil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sérénité.

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Conseils et recommandations

Informations liées à la protection de l'environnement

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

• Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C. F. C., contribuant ainsi à préserver l'environnement.
• Les C. F. C. sont remplacés par des hydrocarbures.
• Le circuit réfrigérant de cet appareil contient de l'isobutane (R 600 A) : les interventions doivent être effectuées exclusivement par des personnes qualifiées ayant reçu une formation spécifique pour le R 600 A.

Ce gaz est néanmoins inflammable :

1. Ne faites pas fonctionner d'appareils électriques (par exemple sorbetières électriques, mélangeurs ou sèche-cheveux) pour accélérer le dégivrage à l'intérieur de votre appareil.
2. Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit n'est endommagée. Si tel est le cas:
3. Évitez les flammes vives (briquet) et tout autre allumage (étincelles). Aérez la pièce où se trouve l'appareil. · Si vous vous débarrasssez de votre appareil, veillez à ne pas déterminer les circuits.
4. Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture mécanique, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser, ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Veillez également à couper le câble d'alimentation électrique au ras de l'appareil.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "En cas d'anomalie de fonctionnement".

· Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué

L'achat,...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.

En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecteié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimales. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez impérativement suivre les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa gestion d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en place et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

Votre appareil a été conçu pour être utilisé par des femmes. Il est destiné à

un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.

Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution. Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter. Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait devenir un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil. Respectez la chaîne du froid de l'acquisition d'un alimenté jusqu'à sa consommation pour exclure le risque d'intoxication alimentaire.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser.

Avertissements importants

Il se peut que vous nouveau réfrigerateur possède d'autres fonctions que votre précédent. Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour leur sécurité et celles d'autrui. Utilisation

L'appareil est conçu pour la conservation des denrées alimentaires et la production d'eau plate ou gazeuse, destinée à l'usage domestique habituel, conformément à la présente notice d'utilisation. L'utilisation de la bouteille de gaz à d'autres fins que celles pour lesquelles elle est prévue, de même que sa recharge par une personne non autorisée, entraînera automatiquement l'annulation de la garantie. Afin de garantir le fonctionnement optimal, utiliser exclusivement des bouteilles de marque Electrolux. - Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. · À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.

• Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés et ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil; la température très BASSE à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau.
• Les réfrigérateurs et/ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments.
• Un produit décongelé ne doit jamais être recongelé.
• Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.
• Dans tous les appareils de réfrigération et congélation, certaines surfaces peuvent se couvrir de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
• , rendant du même coup l'appareil inutilisable. N'employez pour cela qu'une spatule en plastique.
• Ne décollez pas les bacs à glaçons avec un couteau ou tout autre objet tranchant.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartment à basse température, elles pourraient éclater.
• Débranche la prise de courant avant de procéder au nettoyage intérieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les modèles qui en sont équipés).

Stockage des denrées dans les réfrigérateurs et règles d'hygiène

La consommation croissante de plats préparés et d'autres aliments fragiles, sensibles en particulier au non-respect de la chaîne de froid (1), rend nécessaire une meilleure maîtrise de la température de transport et de stockage de ces produits.

À la maison, le bon usage du réfrigerateur et le respect de règles d'hygiène rigoureuses contribueront de façon significative et efficace à l'amélioration de la conservation des aliments.

Conservation des aliments / Maîtrise des températures

Le principe du « FROID VENTILE » a pour effet d’uniformiser la température à l’intérieur du réfrigérateur. La température idéale ainsi assurée à tous les niveaux du réfrigérateur permet plus de liberté pour le rangement de tous les aliments et leur offre une meilleure et plus longue conservation.

• Emballer systématiquement les produits pour éviter que les denrées ne

se contaminant mutuellement.

• Se laver les mains avant de toucher les alim ûr, au moment de passer à table comme les règles d'hygiène l'imposent.
• per sans les avoir bien nettoyés au préalable).
• Attendre le refroidissement complet des préparations avant de les stocker (exemple : soupe).
• Limiter le nombre d'ouvertures de la porte et, en tout état de cause, ne pas la laisser ouverte trop longtemps pour éviter une remontée en température du réfrigérateur.
• Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour.

Il convient de vérifier régulièrement que la température est correcte et, le cas échéant, d'ajuster le dispositif de réglage de température en conséquence comme indiqué (page « UTILISATION »).

La mesure de la température dans une zone, (sur une clayette, par exemple) peut se faire au moyen d’un thermomètre placé, dès le départ, dans un récipient rempli d’eau (verre). Pour avoir une représentation fidèle de la réalité, lisez la température sans manipulation des commandes ni ouverture de porte.

Respect des règles d'hygiène

• Nettoyez fréquemment l'intérieur du réfrigérateur en utilisant un produit

d'entretien doux sans effet oxydant sur les parties métalliques, puis rincer avec de l'eau additionnée de jus de citron, de vin blanc ou avec tout produit désinfectant adapté au réfrigérateur.

• Retirez les sur-emballages du commerce avant de placer les aliments dans le réfrigérateur (par exemple, sur-emballage des packs de yaourts). Couvrez les aliments.
• Consultez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.

1) Chaîne de froid : maintien sans rupture de la température requise d'un produit, depuis sa préparation et son conditionnement jusqu'à son utilisation par le consommateur.

Installation

Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. L'appareil se réchauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l'appareil. - Suivez les instructions données pour l'installation. - Après la livraison, attendez 4 heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé. Cet appareil est lourd. Faites attention lors de son déplacement. Si l'installation électrique de votre

habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

Attention!

Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou la structure intégrée, ne soient pas obstrués.

Attention!

N'utilisez aucun autre dispositif mécanique ou autre pour accélérer le processus de dégivrage que ceux recommendés par le fabricant.

Attention!

N'endommagez pas le circuit de refroidissement.

Attention!

N'utilise pas d'appareil électrique à l'intérieur des compartiments de conservation des aliments de l'appareil, sauf s'ils sont du type recommandé par le fabricant.

Attention!

Branchez à l'alimentation en eau potable uniquement.

Sommaire

Protection de l'environnement... 4

Avertissements importants 7

Sommaire 10

Utilisation 11

Avant d'utiliser l'appareil pour la première fois 11

Bandeau de commande 11

Afficheur 12

Menu des fonctions 12

Sélection de la température 12

Indicateur de température 13

Emplacement des denrées 13

Arrêt de l'appareil 14

Fonction Température Ambiante.. 14

Fonction sécurité enfants 14

La fonction Shopping 14

Fonction Eco 15

Fonction refroidissement rapide... 15

Utilisation du compartiment réfrigérateur 15

Sélection de la température 15

Fonctions Vacances 16

Alarme de porte ouverte 16

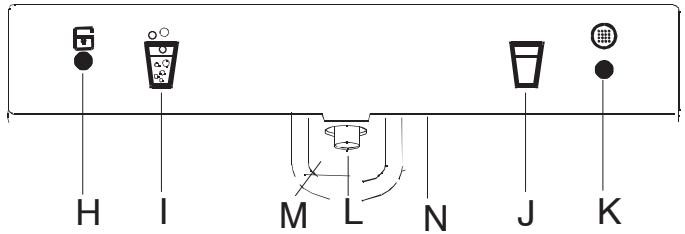

Le bandeau de commande (Distributeur d'eau) 17

Fonctions du distributeur d'eau... 17

Équipement intérieur 18

Démontage du support porte-bouteilles 19

Conseils utiles 20

Économie d'énergie 20

Préservation de l'environnement... 20

Votre réfrigérateur et l'environnement 20

Entretien et nettoyage 20

Retrait de la grille de ventilation... 20

Nettoyage 21

Entretien et nettoyage du distributeur d'eau 21

Remplacement du filtre 22

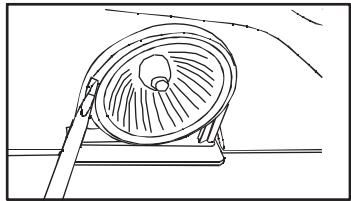

Remplacement de l'ampoule d'éclairage 22

Remplacement du filtre à charbon. 23

En cas d'absence prolongée ou de non-utilisation 23

En cas d'anomalie de fonctionnement 26

En cas d'arrêt de fonctionnement. 26

Caractéristiques techniques 26

Pression d'eau admise (pour assurer le fonctionnement) : 26

Installation 27

Déballage 27

Retrait des cales de transport.... 27

Raccordement du tuyau d'eau... 27

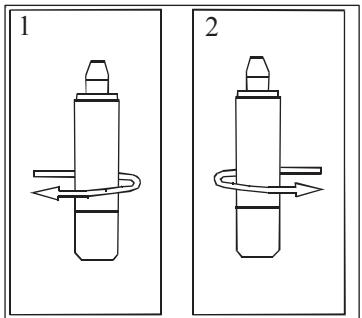

Installation du filtre à charbon... 28

Cable d'alimentation 29

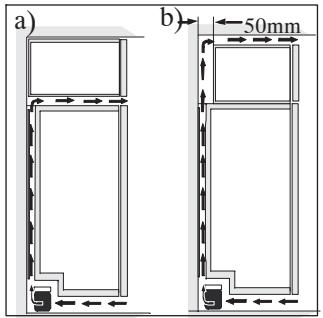

Emplacement de l'appareil 29

Reversibilité de la porte 29

Première mise en marche du système de distribution d'eau 30

Branchement électrique 31

Avant d'utiliser l'appareil pour la première fois

Votre appareil étant destiné au stockage des aliments, prenez la précaution de nettoyer l'intérieur avec de l'eau tiède et un savon inodore (produit utilisé pour la vaisselle) avant toute utilisation. Installez l'appareil comme indiqué au chapitre "Installation".

Contrôlez que le flexible d'évacuation à l'arrière du compartiment débouche bien dans le bac collecteur.

Avant de brancher et régler votre appareil pour la première fois,

Bandeau de commande

Laissez-le environ 4 heures au repos. Dans le cas contraire, le compresseur risquerait d’être endommagé. Ce délambda permet, en effet, qu’une quantité suffisante d’huile retourne dans le compresseur.

A - Touche Marche/Arrêt B - Touche de réglage de la température C - Afficheur de température et de fonction D - Touche de fonction E - Touche de confirmation

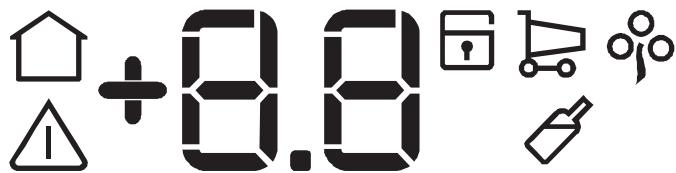

Afficheur

Indicateur d'alarme de température et d'alarme d'ouverture de la porte (selon modèle) Si en fonction, indique la température ambiente Indicateur de température positive 8.8 Affichage de température Si en fonction, indique que la fonction sécurité enfants est active

Si en fonction, indique que la fonction Shopping est active Si en fonction, indique que la fonction refroidissement est active Si en fonction, indique que la fonction Eco est active

Après avoir branché l'appareil, si l'afficheur ne s'illumine pas, appuyez sur la touche (A), de mise en marche de l'appareil.

Pour une conservation correcte des aliments, sélectionnez la fonction Eco et l'appareil sera prédisposé pour fournir la température suivante : environ +5°C dans le compartiment réfrigérateur.

Pour sélectionner une température différente, voir "Réglage de la température".

Menu des fonctions

À chaque pression sur la touche de fonction D, les fonctions s'activent. Chaque sélection de fonction doit être confirmée en appuyant sur la touche E. Si la sélection de fonction n'est pas confirmée dans les quelques secondes

qui suivent, l'affichage reprend son aspect initial.

Les fonctions suivantes sont indiquées :

Température ambiante Fonction sécurité enfants Fonction Eco Mode Fonction Shopping Fonction refroidissement

Sélection de la température

La température peut être réglée en appuyant sur la touche (B) pour sélectionner la température désirée.

En appuyant sur la touche (B), la température interne clignote sur l'afficheur. Pour confirmer le choix de la température, appuyez sur la touche (E)

Un signal sonore retentit et l'afficheur indique pendant quelques secondes la température programmée et indique ensuite à nouveau la température interne du compartment réfrigerateur. La température programmée est atteinte au bout de 24heures.

Cette température reste mémorisée même après une longue période de non utilisation de l'appareil. Il n'est alors pas nécessaire de sélectionner à nouveau une température.

Attention!

Pendant la phase de stabilisation après la première mise en service, il est possible que la température affichée ne corresponde pas à la température programmée, la température affichée pouvant en l'occurrence être différente de la température programmée.

Indicateur de température:

Pour vous aider au bon réglage de votre appareil, nous avons équipé votre réfrigérateur d'un indicateur de température.

Pour la bonne conservation des denrées dans votre réfrigérateur, veillez à ce que dans l'indicateur de température « OK » apparaisse.

Si « OK » n'apparaît pas, la température moyenne est trop élevée. Réglez le dispositif de réglage de température sur une position inférieure. L'indication « OK » apparaisant en noir, celui-ci est difficilement visible si l'indicateur de température est mal

éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé. NOTEA: APRÈS chargeMENT de l'appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte il est normal que l'inscription « OK » n'apparaisse pas dans l'indicateur de température; attendez au moins 12h avant de réajuster le dispositif de réglage de température.

À chaque modification du dispositif de réglage de température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder, si nécessaire, à un nouveau réglage. Ne modifiez la position du dispositif de réglage de température que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.

Emplacement des denrées

Le principe du "FROID VENTILE" a pour effet d'uniformiser la température à l'intérieur du réfrigérateur. La température idéale ainsi assurée à tous les niveaux du réfrigérateur permet plus de liberté pour le rangement de tous les aliments et leur offre une meilleure et plus longue conservation.

Nos conseils

• N'entreposez que des aliments frais, nettoyés et enfermés dans des emballages ou récipients appropriés de qualité alimentaire (il en existe de nombreux modèles dans le commerce).

· Respectez les conseils pour le stockage des denrées, et les règles d'hygiène alimentaire disponibles au paragraphe « Avertissements importants ». · Afin de permettre une circulation d'air correcte, ne couvrez jamais les clayettes de papier ou de feuilles plastiques. Couvrez les aliments. - Placez les légumes dans le(s) bac(s) approprié(s).

Les bananes, les pommes de terre, l'ail et les oignons ne se conservent pas au réfrigérateur. Les fromages fermentés ne seront mis au réfrigérateur que si l'on désire arrêter leur maturation. Ils devront alors être soigneusement enveloppés.

Arrêt de l'appareil

L'arrêt de l'appareil s'obtient en appuyant sur la touche (A) pendant plus d'1 seconde. Après quoi l'affichage indique un décompte de 3-2-1.

Fonction température

Appuyez sur la touche D (à plusieurs reprises si nécessaire) pour activer cette fonction jusqu'à ce que le symbole correspondant apparaisse. Dans ces conditions, la température sélectionnée est la température ambiante. Appuyez sur la touche E dans les quelques secondes qui suivent pour confirmer la sélection. Un signal sonore retentit et le symbole correspondant reste allumé.

Vous pouvez désactiver cette fonction à tout moment en appuyant sur la touche D jusqu'à ce que le symbole correspondant clignote et ensuite sur la touche E pour confirmer.

Fonction sécurité enfants

Appuyez sur la touche D (à plusieurs reprises si nécessaire) pour activer cette fonction jusqu'à ce que le symbole correspondant apparaisse. Appuyez sur la touche E dans les quelques secondes qui suivent pour confirmer la sélection. Un signal sonore retentit et le symbole correspondant reste allumé. Tant que cette fonction est activée, aucune modification n'est possible lorsque l'on appuie sur l'une des touches.

Vous pouvez désactiver cette fonction à tout moment en appuyant sur la touche D jusqu'à ce que le symbole correspondant clignote et ensuite sur la touche E pour confirmer.

La fonction shopping

La fonction Shopping sert à refroidir rapidement de grandes quantités d'aliments à conserver dans le réfrigérateur, après avoir fait de gros achats par exemple.

Pour activer la fonction Shopping, appuyez sur la touche D (à plusieurs reprises si nécessaire) jusqu'à ce que

apparaisse le symbole dans l'afficheur. Confirmez votre sélection en appuyant sur la touche E dans les quelques secondes qui suivent. Un signal sonore retentit et le symbole correspondant est allumé.

Cette fonction se désactive automatiquement au bout de 6 heures et le symbole correspondant disparaît.

Il est également possible de désactiver à tout moment cette fonction manuelle. Pour cela, appuyez sur la touche D jusqu'à ce que le symbole

correspondant clignote et ensuite sur la touche E pour confirmer.

Fonction eco

Appuyez sur la touche D (à plusieurs reprises si nécessaire) pour activer cette fonction jusqu'à ce que le symbole correspondant apparaisse.

Appuyez sur la touche E dans les quelques secondes qui suivent pour confirmer la sélection. Un signal sonore retentit et le symbole correspondant reste allumé.

Tant que cette fonction est activée, les températures programmées sont automatiquement sélectionnées (+5^) et garantissant des conditions optimales pour la conservation des aliments.

Vous pouvez désactiver cette fonction à tout moment en modifiant la température sélectionnée dans le compartiment.

Fonction refroidissement rapide

Cette fonction permet, d'une part, un refroidissement rapide des canettes et des bouteilles au moyen de la fonction refroidissement et permet d'autre part de réfrigérer une grande quantité d'aliments plus rapidement. Pour activer la fonction refroidissement, appuyez sur la touche D (à plusieurs reprises si nécessaire) jusqu'à ce que le symbole dans l'afficheur.

Confirmez votre sélection en appuyant sur la touche E dans les quelques secondes qui suivront. Un signal sonore retentit et le symbole correspondant s'allume.

Cette fonction se désactive automatiquement au bout de 6 heures et le symbole correspondant disparaît. Il est également possible de désactiver à tout moment cette fonction manuellement. Pour cela, appuyez sur la touche D jusqu'à ce que le symbole correspondant clignote et ensuite sur la touche E pour confirmer.

Lors de l'utilisation de cette touche pour un refroidissement rapide de bouteilles ou canettes, tournez la manette centrale du diffuseur de façon à ce que les ouvertures soient ouvertes au maximum.

Placez le support porte bouteilles devant le diffuseur d'air et positionnez la bouteille sur le support.

Tournez la manette d'air dans le sens inverse lorsque le refroidissement rapide est terminé.

Le diffuseur d'air.

Il a pour fonction, grâce au filtre à charbon dont il est équipé, de filtrer les odeurs des aliments dans l'appareil.

Sélection de la température

La température peut être réglée entre +2°C et +8°C

Pendant le fonctionnement normal, l'afficheur indique la température à l'intérieur du réfrigerateur.

Ne modifiez la position du dispositif de réglage de température que progressivement.

Les positions "2" et "8" étant des repères extrêmes, nous vous conseillons lors de la mise en service d'effectuer un premier réglage sur la position "4" en tenant compte des remarques ci-dessous ; ensuite seule votre expérience vous permettra de déterminer la position convenant le mieux.

Après le chargement de l'appareil et à chaque modification du dispositif de réglage de température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder, si nécessaire, à un nouveau réglage.

La température à l'intérieur du compartiment est fonction de plusieurs facteurs tels que la température ambiante, la quantité de denrées stockées, la fréquence d'ouverture de la porte, etc.

Attention!

Un écart entre la température affichée et la température programmée est normal, en particulier lorsque:

• la température programmée a été modifiée depuis peu,
• la porte du réfrigérateur est restée ouverte pendant un certain temps,
• des aliments chauds ont été placés dans le réfrigérateur.

Fonction vacances

Avec la fonction Vacances, la température nominale de fonctionnement du compartiment réfrigérateur est de + 15 °C. Ceci permet de laisser le réfrigérateur vide,

fermé au lieu de l'ouvrir en cas d'absence prolongée (par ex. pendant les vacances), sans qu'il ne se forme d'odeurs ou de moisissures.

La Fonction Vacances "H" peut être réglée en pressant la touche B. En pressant la touche B, le réglage actuel de la température clignote sur l'afficheur. Pressez à nouveau la touche B. Lorsque la dette H apparait, confirmez votre choix en pressant la touche E (vous entendrez un signal sonore), attendez quelques secondes (vous n'entendrez pas de signal sonore).

Le réfrigérateur est réglé sur la fonction Vacances en mode d'économie d'énergie. L'afficheur indique la dette H.

Il est possible de désactiver la fonction à tout moment en modifiant la température sélectionnée à l'intérieur du compartiment.

Attention!

Avec la fonction Vacances, le réfrigérateur doit rester vide.

Vous ne devez pas conserver de marchandises dans le compartiment réfrigérateur.

Alarme de porte ouverte

Si la porte est restée ouverte pendant plus de 5 minutes environ, un signal sonore retentit.

L'alarme de porte ouverte est signalée par :

• le clignotement du symbole
• un signal sonore.

Pour arrêter l'alarme sonore, appuyez sur la touche (E).

Le signal sonore s'arrête à la fermeture de la porte.

H. voyant jaune

Il s'allume quand la fonction de verrouillage est activée.

I. Touche de sélection d'eau avec gaz carbonique

• Actionnez cette touche si vous souhaitez prélever de l'eau contenant du gaz carbonique.
• Permet d'activer et de désactiver le fonction de verrouillage.

J. Touche de sélection d'eau plate

• Actionnez cette touche si vous souhaitez prélever de l'eau plate.
• Permet d'activer et de désactiver le

La fonction de verrouillage :

La fonction de verrouillage est activée d'usine.

Pour déverrouiller momentanément la fonction de distribution d'eau.

Maintenez la touche (I) ou (J) enfoncée pendant environ 3 secondes, jusqu'à ce que le voyant jaune (H) s'éteigne. Après utilisation, le verrouillage est automatiquement réactivé après environ 3 secondes.

Pour déverrouiller de manière permanente la fonction de distribution d'eau.

Maintenez les touches (I) et (J) simultanément enfoncées pendant environ 3 secondes. La position de déverrouil-

Rétro-éclairage.

• Désactive le voyant correspondant au remplacement du filtre à eau.

K. voyant jaune

Il s'allume dès que le filtre à eau doit être remplacé.

L. distribution d'eau

Cette fonction est activée lorsque vous appuyez un verre ou tout objet similaire vers le haut, contre la languette.

N. éclairage

L'éclairage est signalé par l'allumage de la touche (I) ou (J).

Pour verrouiller la fonction de distribution d'eau.

Maintenez les touches (I) et (J) simultanément enfoncées pendant environ 3 secondes. L'activation est signalée par l'allumage du voyant jaune (H).

Sélection et tirage de l'eau

Avant de procéder au tirage de l'eau, appuyez sur la touche (I) pour sélectionner l'eau contenant du gaz carbonique ou sur la touche (J) pour sélectionner l'eau plate. Après avoir effectué votre sélection, la touche correspondante s'allumera. Le type d'eau peut être modifié au cours du tirage.

Le processus de tirage démarre dès que vous appuyez un verre ou un récipient vers le haut, contre la languette (M). Il s'arrête dès que vous abaissez le verre ou le récipient en l'éloignant de la languette (M). L'eau qui aura eventuellement été renversée ou qui aura débordé sera récoltée dans le bac de réception situé en dessous du distributeur d'eau. Un tirage additionnel a lieu au terme du processus de tirage de l'eau. Si nécessaire, dégazez le bac de réception à la main et videz-le.

Éclairage:

L'éclairage (N) du distributeur d'eau est automatiquement enclenché dès que de l'eau est tirée.

Pour sélectionner l'éclairage permanent 1. Vérifiez que le distributeur d'eau se trouve en position de déverrouillage.

1. Maintenez la touche (J) de sélection de l'eau plate enfoncée pendant environ 3 secondes, jusqu'à ce que l'éclairage soit activé.

L'éclairage est alors activé à 50 % de la puissance maximale.

Pour désactiver l'éclairage:

1. Vérifiez que le distributeur d'eau se trouve en position de déverrouillage.
2. Maintenez la touche (J) de sélection de l'eau plate enfonlée pendant environ 3 secondes, jusqu'à ce que l'éclairage soit désactivé.

Voyant du filtre à eau:

Le distributeur d'eau est doté d'un voyant (K) qui s'allume pour indiquer que le filtré à eau doit être remplacé. Si le voyant est allumé de manière fixe, cela signifie que le filtré à eau a été

utilisé à 80 % de sa durée de vie. Dans une telle situation, l'achat d'un filtre de rechange s'impose. Si le voyant clignote, cela signifie que le filtre à eau a été utilisé à 100 % de sa durée de vie. Remplacez impérativement le filtre.

Après avoir remplacé une cartouche de filtre - référez-vous au chapitre "Entretien et nettoyage". Vous pouvez éteindre le voyant en maintenant la touche (J) de tirage d'eau plate enfoncée pendant environ 3 secondes, jusqu'à ce que le voyant soit éteint.

Équipement intérieur

Il est possible de modifier la position des clayettes dans la cuve et des balconnets dans la contre-porte, selon vos besoins et le volume des denrées à stocker.

Selon le modèle, les clayettes doivent être soulevées par l'arrière pour les retirer.

Le balconnet inférieur de contre-porte et la clayette en verre (au-dessus du(s) bac(s) à légumes) ne doit pas être retiré(s) (sauf pendant le nettoyage). Ils garantissent également une bonne circulation de l'air à l'intérieur du compartiment.

Les clayettes avec un bord élevé doivent être placées avec le bord élevé face à la paroi arrêtée du compartiment.

Le bac à légumes possède une cloison permettant de séparer divers types de légumes.

Le bac à légumes est pourvu d'orifices de ventilation afin d'augmenter la circulation d'air et réduire le niveau de condensation.

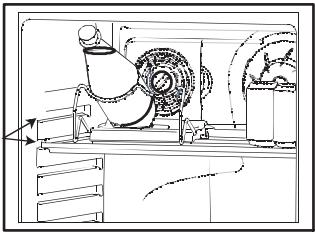

Clayette de refroidissement rapide.

La clayette de refroidissement rapide peut être placée sur l'un des niveaux supérieurs. Afin d'obtenir un résultat optimal, il est recommandé de placer la clayette sur le deuxième niveau depuis le haut.

Le support porte-bouteilles

Il se place sur la clayette supérieure de l'appareil. Pour faciliter son déplacement, positionnez le rayon vers l'arrière.

Lorsque vous placez une bouteille sur le support, positionnez le rayon vers l'avant.

Lors de la réfrigération rapide de bouteille ou canette, positionnez le support devant le diffuseur d'air (voir paragraphe "Fonction de refroidissement rapide")

Pour retirer le support porte-bouteille, retirez la clayette puis dégagez le support.

Démontage du support portebouteilles

Afin de libérer le porte-bouteilles du rayonnage.

Économie d'énergie

• Soyez attentif à l'emplacement choisi pour l'appareil. Référez-vous à la partie "Installation". Si l'appareil est installé correctement, il consommera moins d'énergie.
• Évitez d'ouvrir la porte fréquemment et trop longtemps.
• Vérifiez de temps à autre si la porte est bien fermée.
• Décongelez les aliments congelés dans le réfrigérateur; le froid provenant des produits congelés sera récupéré utilement à l'intérieur du réfrigérateur.
• Dépoussiérez à l'aide d'un aspirateur le compresseur et le circuit frigorifique au dos de l'appareil une fois par an environ. Laissez les aliments chauds refroidir avant de les mettre au réfrigérateur.
• Vérifiez si l'isolant est complet et toujours propre.

L'environnement

• Déposez l'emballage à mettre au rebut dans une déchetterie. Pour de plus amples informations, renseignez-vous auprès des services municipaux ou auprès de votre revendeur le plus proche.
• Conservez les aliments dans des emballages réutilisables. Évitez le plus possible les emballages jetables. Lorsque vous nettoyez votre appareil, utilisez des produits de nettoyage préservant l'environnement. Suivez les conseils de la partie "Économie d'énergie".

L'environnement

L'isolant et le réfrigérant utilisés dans cet appareil sont inoffensifs pour la couche d'ozone. - Tous les matériaux d'emballage sont recyclables. L'appareil est conçu pour être facilement démonté puis recyclé.

Entretien et nettoyage

Le dégivrage du compartiment réfrigérateur s'effectue

AUTOMATIQUEMENT à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore. Cette opération ne nécessite aucune intervention de votre part.

Retrait de la grille de ventilation

Veillez à ce que le tuyau d'eau soit positionné correctement lorsque vous

extrayez la grille d'aération et la replacez ensuite.

La grille de ventilation peut être retirée pour le nettoyage.

1. Vérifiez si la porte est ouverte lorsque vous retirez la grille de ventilation.
2. Retirez le bord supérieur de la grille en tirant vers le haut/vers le bas.
3. Tirez la grille vers vous.

Nettoyage

Il est indispensable de maintenir votre appareil en parfait état de propreté.

N'utilise jamais de produits abrasifs ou caustiques ni d'éponges avec grattoir pour procéder au nettoyage de votre appareil.

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

Nettoyage extérieur

Pour le nettoyage de la partie extérieure en inox de la porte, recouverte d'une finition spéciale contre les traces de doigts, utilisez de l'eau et un détergent neutre. N'utilisez pas de produits abrasifs.

De temps en temps, dépoussiérez le condenseur (grille située à l'arrière de l'appareil) à l'aide d'un aspirateur ou d'une brosse.

Vous pouvez également nettoyer sous l'appareil en décrochant la grille de ventilation qui se trouve au bas de celui-ci (voir paragraphe « Retrait de la grille de ventilation »).

Nettoyage intérieur

• e d'un détergent doux et inodore (produit utilisé pour la vaisselle par exemple) ; rincez à l'eau javellisée et séchez très soigneusement.
• Lavez les parois intérieures du compartment comme indiquées pour les accessoires. Soignez particulièrement les supports de clayettes et la gouttière d'évacuation de l'eau de dégivrage.
• Nettoyez l'orifice d'écoulement d'eau de dégivrage du réfrigérateur avec une paille à boisson par exemple.

Lavez l'ensemble de la carrosserie à l'eau tiède savonneuse. Vinez et séchez soigneusement.

Lors du déplacement de l'appareil, soulevez le bord avant afin d'éviter de rayer le sol.

Entretien et nettoyage du distributeur d'eau

N'utilisez en aucun cas de détergents abrasifs et/ou corrosifs.

Nettoyez le distributeur d'eau à l'aide d'un chiffon doux et humide.

Nettoyez le bac de réception du distributeur à l'aide d'une solution d'eau additionnée d'un détergent.

Si le système reste inutilisé pendant une longue période, il est recommandé de retirer le filtre et de vider l'eau résiduelle. Mettez-le dans un sac plastique et fermez-le. Si vous souhaitez le conserver pour une réutilisation ultérieure, placez-le dans un endroit où la température de stockage est de +5°C. Coupez l'arrivée d'eau vers l'appareil.

Lorsque vous remettrez l'appareil en marche, il est nécessaire de nettoyer complètement le système en faisant couler trois litres d'eau minimum.

Remplacement du filtre pour remplacer le filtre à eau, procédez comme suit :

Placez un papier absorbant ou un torchon en dessous du filtre. Sortez le filtre en le tournant dans le sens des aiguilles d'une montre. Une faible quantité d'eau s'écoulera. Essuyez et installez le nouveau filtre.

Consultez le chapitre "Première mise en marche du système de distribution d'eau".

Lorsque vous remplacez le filtre, il n'est pas nécessaire de couper l'arrivée d'eau.

Commandez les filtres de rechange auprès de votre magasin vendeur. Pour remplacer la bouteille de gaz, procédez comme suit : Détachez la bouteille de gaz et fixez le bouchon de raccordement à la nouvelle bouteille (voir page "Première mise en marche du système de distribution d'eau"). Procurez-vous les bouteilles de rechange auprès de votre magasin vendeur.

Remplacement de l'ampoule d'éclairage

L'éclairage s'allume automatiquement lorsqu'on ouvre la porte. Avant de remplacer l'ampoule, mettez l'appareil hors tension en le débranchant.

Pour retirer l'ampoule d'éclairage, placez un tournevis dans le renforcement présent sur le revêtement de celle-ci.

Montez une nouvelle ampoule d'éclairage en veillant à la centrer.

Appuyez jusqu'à ce qu'elle s'encliquette.

Remplacez l'ampoule halogène par une ampoule de même type et de même caractéristiques de puissance max 20 W.

Remplacement du filtre à charbon

Lors d'un usage normal et afin de permettre un bon fonctionnement, il est recommandé de changer le filtre à charbon une fois par année. On trouve les filtres chez n'importe quel revendeur. Le filtre se place derrière le treillis et il est accessible par l'ouverture du panneau. Pour ouvrir le treillis, penchez le panneau vers l'extérieur. Sortez ensuite le filtre du compartiment dans lequel il est engagé. Insérez le nouveau filtre dans le compartiment. Maniez le filtre avec précaution afin d'éviter que des résidus s'en échappent.

En cas d'absence prolongée ou de non utilisation

Débranchez, videz, dégivrez et nettoyez l'appareil. Maintenez la porte entrouverte pendant toute la durée de non-utilisation.

Si toutefois vous n'avez pas la

possibilité de débrancher et vider l'appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci. Si vous déménagez, protéguez le condenseur et la carrosserie des chocs eventuels et transportez votre appareil debout.

En cas d'anomalie de fonctionnement

La fabrication de votre appareil a fait l'objet de nombreuses vérifications. Cependant, si vous constatez une anomalie de fonctionnement, consultez le tableau ci-dessous avant d'appeler le service après vente.

SYMPTOMES	SOLUTIONS
"" est affché dans la fenêtre d'affichage de température.	Une erreur ne s'est pas produit au cours de la mesure de la température. Prendre contact avec votre service après-vente. (Le système de réfrigération continue àMAINTER les denrées alimentaires froid, mais le réglage de température n'est pas possible.)
La température à l'intérieur du compartment réfrigerateur est trop chaude.	Vérifiez que : · Le dispositif de réglage de température n'est pas sur une position trop élevé. · Les denrées sont correctement placées (voir paragraphe « Emplacement des denrées »). · Les alimentés ne sont pas en contact avec l'évaporateur afin que l'air circule librement. · La portecorrectement fermée. · Le joint de portecest en bon état et propre.
La température à l'intérieur du réfrigérateur est trop froide.	Vérifiez que : · Le dispositif de réglage de température n'est pas sur une position trop bajo.
Il y a des traces d'eau sur le sol.	Vérifiez que : · Le flexible d'évacuation situé à l'arrière de l'appareil débouché effectivement dans le bac collecteur. · Les conditions de stockage sont respectées: alimentés couverts, légumes placés dans le(s) bac(s) approprié(s).
Le compresseur fonctionne en continu.	Vérifiez que : · Le dispositif de réglage de température n'est pas sur une position trop BASSE. · La porte est correctement fermée. · Le joint de porte est en bon état et propre.
L'appareil s'arrête de fonctionner.	Reportez-vous au paragraphe « En cas d'arrêt de fonctionnement » concernant les denrées dans l'appareil. Vérifiez que : · L'appareil n'a pas été mis à l'arrêt par inadvertance en appuyant sur la touche Marche/Arrêt. Le compartment n'a pas été mis sous tension. (Essayez de brancher un autre apparéil électrique à la prise d'alimentation.) · Les fusibles sont en bon état et n'ont pas disjoncté. · La prise est effectivement branchée.
L'appareil fait trop de bruit.	Il n'est pas anormal d'entendre le bruit de circulation du fluide frigorigène selon son état liquide, gazeux ou vapeoreux. Vérifiez que : · Les tuyaux situés à l'arrière du compartment ne se touchent pas ou ne sont pas en contact avec la cabine. · Les cales d'amortissement (situées entre la paroi du compartment et les tuyaux) sont bien positionnées. · Les instructions concernant l'installation ont été suivies (voir chapitre « INSTALLATION »)
La quantité de gaz carbonique présente dans l'eau est trop faible	La pression d'eau en entrée est trop faible. Prélevez une quantité d'eau plus importante, contenant du gaz carbonique. (env. 1 litre) Le gaz carbonique est pratiquement épuisé. Remplacez la bouteille de gaz. La température de conservation est trop élevé. Abaissez la température à l'intérieur du meuble.
La quantité de gaz carbonique représentée dans l'eau est trop élevé	Diluez en ajoutant de l'eau normale. (Consultez le chapitre "Fonctions du distributeur d'eau").
Le gaz carbonique est épuisé	La bouteille de gaz est vide. Remplacez la bouteille de gaz. Prélevez une quantité d'eau plus importante, contenant du gaz carbonique. (env. 1 litre) La pression d'eau en entrée est trop faible.
Le débit d'eau est particulièrement faible	Retirez le filtreprésent sur le tuyau de raccordement et nettoyez-le. Il y a des dépôts dans l'eau. Remplacez le filtre ou installez un pré-filtre.
Seul du gaz est émis lors du tirage	La pression d'eau en entrée est trop élevé. Installez un détendeur. La capacité actuelle est dépassée. Attendez 10 minutes.
L'éclairage du distributeur d'eau clignote	Il y a une fuite dans la boîte de connexion. Interne l'écrou, prenez contact avec votre service après-vente.
Levoyant clignote	Le filtre est épuisé. Remplacez le filtre.
Le voyant jaune est allumé en permanence	Le filtre est utilisé à 80 % de sa capacité. Achetez un filtre neuf.
Le tirage s'interricot après un certain laps de temps	Le temps maximum de distribution de 2 minutes est atteint. Procedez à un nouveau tirage.

Si aucun de ces défauts n'est observé, il convient de consulter très rapidement le service après vente de votre magasin vendeur afin d'éviter toute altération des alimentations. Donnez-lui la référence complète de votre appareil : ces renseignements figurent sur la plaque signalétique située à l'intérieur de l'appareil.

En cas d'arrêt de fonctionnement

Si la panne est de courte durée, il n'y a aucune risque d'altération pour les aliments. Abstenez-vous cependant d'ouvrir la porte.

Modèle	ARES35800X
Volume total de réfrigérateur (l)	378
Consummation (kWh/an)	181
Dimension mm
Hauteur	1800
Largeur	595
Profondeur	650

Cet appareil est conforme aux Directives Communautaires suivantes :

• 73/23 CEE 19/02/73 (Basse Tension) et modifications successives;
• 89/336 CEE 03/05/89 (Compatibilité

Électromagnétique) et modifications successives.

Pression d'eau admise (pour assurer le fonctionnement)

Le débit général du système peut varier en fonction des conditions locales de l'eau et/ou de la pression de l'eau.

Pression d'eau la plus faible admise: 2,5 bar (250kPa)	Demandez conseil auprès de votre installer si la pression de l'eau est inférieure à 2,5 bar.
Pression d'eau la plus élevé admise: 5 bar (500kPa)	En présence d'une pression d'eau de plus de 5 bar, il est nécessaire dinstaller un détendeur (disponible dans les magasins spécialisés).

L'appareil doit être raccordé obligatoirement à un conduit d'alimentation d'eau potable.

L'appareil doit être raccordé uniquement au conduit d'arrivée d'eau froide.

Déballage

À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.

Ne laissez pas les enfants jouer avec l'emballage. Le film en plastique peut provoquer un étouffement.

Retrait des cales de transport

Enlevez les bandes et les cales de transport

sur les côtés de porte sur les clayettes

Retirez la cale de transport de la clayette en verre en la faisant glisser vers l'avant le long du bord de la clayette, jusqu'à ce qu'elle se bloque au niveau de l'encochement de la clayette. Sortez la clayette et tout en la maintenant, retirez la cale.

Certains modèles sont équipés d'un bloc en mousse destiné à réduire le niveau sonore. Celui-ci ne doit pas être retiré.

Nettoyez l'intérieur avec de l'eau tiède et un savon inodore (produit utilisé pour la vaisselle) avant toute utilisation. Rincez et séchez soigneusement.

Raccordement du tuyau d'eau

Le raccord du tuyau d'eau doit être branché à un robinet doté d'un filet extérieur (3/4"). Ces opérations doivent IMPÉRATIVEMENT être réalisées par un professionnel qualifié.

Le meuble doit être raccordé via un robinet d'arrêt. Différents modèles de robinets et d'accessoires pour robinetterie agréés sont disponibles sur le marché. Contrôlez que le tuyau n'est pas pincé ni coincé, et que sa courbure n'est pas trop serrée.

Avant de mettre votre appareil en marche et de l'installer définitivement à l'emplacement choisi, assurez-vous que le raccordement à l'arrivée d'eau a été réalisé correctement, qu'aucune fuite d'eau n'est présente au niveau du raccord de la valve ou du robinet d'arrivée d'eau, et que les 4 entreprises ont été installées aux endroits prévus (voir figure).

Installation du filtre à charbon

Le filtre est livré dans un emballage en plastique afin d'en garantir la longévité. Le filtre doit être placé derrière le treillis avant la mise en fonction de l'armoire frigorifique.

Pour ouvrir le treillis, penchez le panneau vers l'extérieur. Placez ensuite le nouveau filtré dans le compartiment situé sur l'arrière du panneau. Maniez le filtré avec précaution afin d'éviter que des résidus s'en échappent.

Câble d'alimentation

Ne débranche pas l'appareil en tirant sur le câble, particulièrement lorsque l'appareil est tiré de son emplacement.

Si le câble d'alimentation est endommagé ou écrasé, il peut causer un court-circuit, un incendie et/ou une

électrocution.

• En cas d'endommagement du câble d'alimentation de l'appareil, il ne doit être remplacé que par un professionnel qualifié.

Emplacement de l'appareil

Quand deux appareils sont jumelables, les deux pièces d'écartement jointes dans le sac en plastique doivent être collées entre les armoires, comme l'indique la figure ci-dessous.

Assurez-vous que le câble et/ou la prise n'est pas écrabouillé ou endommagé par l'arête de

L'appareil. (risque d'incendie.)

Ne placez pas d'objets lourds ou l'appareil sur le câble

d'alimentation. (risque de court-circuit et incendie.)

Si la prise murale est mal fixée, ne branchez pas l'appareil. (risque d'électrocution ou d'incendie.)

Placez votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses, cuisinières, lave-vaisselle,...). Les conduits de ventilation situés en bas, au dos et au-dessus de l'appareil ne doivent en aucun cas être obstrués. Veillez à ce que l'air circule librement tout autour de l'appareil. Si toutefois, vous désirez placer l'appareil dans une niche ou directement sous un élément, il est indispensable de laisser un espace de 50 mm entre le dessus de l'appareil et l'élément supérieur. Ménagez également à l'arrière du meuble une "cheminée de ventilation" dont la section utile est au moins de 250 cm².

Calez soigneusement l'appareil en agissant sur les pieds réglables, de telle sorte qu'il soit légèrement incliné vers l'arrière pour faciliter la fermeture de la porte.

Pour le bon fonctionnement de l'appareil, il est impératif de respecter les températures ambiantes du local où doit être placé l'appareil, suivant la classe climatique (indiquée sur la plaque signalétique) pour laquelle il est prévu. Au-delà de ces températures, ses performances peuvent s'en voir affectées.

diminuées.

Les différentes classes climatiques existantes et les températures ambiantes correspondantes en fonction du modèle de l'appareil sont les suivantes :

Classe climatique	pour une température ambiente de
SN	+10°C à +32°C
N	+16°C à +32°C
ST	+18°C à +38°C
T	+18°C à +43°C

Contrôlez que le flexible d'évacuation à l'arrêt du compartiment débouche bien dans le bac collecteur.

La prise de courant doit rester accessible après l'installation de l'appareil.

Veillez à respecter une distance minimum de 230 mm entre le côté de l'appareil, côté charnières, et le mur pour permettre, après ouverture de porte, le retrait des clayettes.

Réversibilité de la porte

La porte de cet appareil n'est pas réversible.

Première mise en marche du système de distribution d'eau

Dès que l'appareil a été correctement raccordé au réseau de distribution d'eau de l'habitation, procédez aux étapes suivantes :

Ouvrez le robinet d'arrivée d'eau et mettez votre appareil en marche. La valve principale du système d'alimentation en eau s'ouvre et le remplissage commence. Attendez 5 minutes.

Déballez le filtre fourni et fixez-le comme suit:

• Retirez le capuchon protecteur du filtre et introduisez l'élément de raccordement du filtre dans le support de filtre en haut et tournez-le comme illustré dans la figure, jusqu'à ce qu'il s'encliquète et que le nez de la cartouche du filtre se trouve en face du repère figurant sur le logement en plastique. Référez-vous à la figure et aux instructions figurant sur la partie intérieure du panneau de service.

• Fermez le distributeur d'eau. Consultez le chapitre "Fonctions du distributeur d'eau". Sélectionnez l'eau contenant du gaz carbonique et purgez environ 1,5 litres d'eau. Au début, de l'air peut s'échapper.

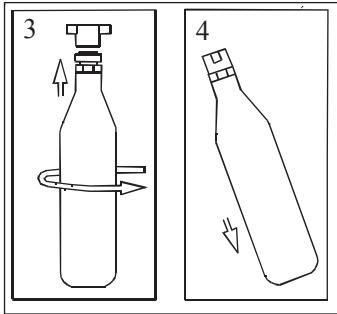

Installez la bouteille de gaz fournie en procédant comme suit:

• Retirez le capuchon protecteur de la bouteille de gaz et vissez celle-ci au bouchon de raccordement (3) prévu à cet effet. Serrez à la main, n'utilisez pas d'outil.

Le bouchon de raccordement doit systématiquement être réutilisé et installé sur chaque nouvelle bouteille de gaz

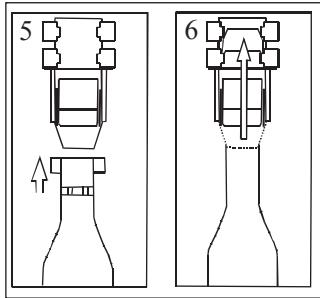

• Appliquez la bouteille de gaz dotée du bouchon de raccordement à la soupape et veillez à ce que les crochets de l'étrier de la soupape se trouvent au-dessous des bras de support du bouchon de raccordement (5). Relevez ensuite le levier basculant de l'étrier (6) vers le haut en un seul mouvement. Référez-vous à la figure et aux instructions figurant sur la partie intérieure du panneau de service.

• Fermez le distributeur d'eau et rempli e carbonique devienne visible sur le distributeur d'eau.
• À présent, le système est prêt à fonctionner. Afin d'obtenir les valeurs prestations de votre appareil, il est conseillé d'attendre que la température de fonctionnement réglé élevée en produit moins. Attendez 5 heures pour obtenir une gazéification optimale.

Branchement électrique

Votre appareil ne peut être branché qu'en 230 V monophasé.

Vérifie que le compteur électrique peut supporter l'intensité absorbée par votre appareil compte tenu des autres appareils déjà branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF. C.15.100 et aux prescriptions de l'E. D. F.

Utilisez un socle de prise de courant comptant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF. C.15.100 et aux prescriptions de l'E. D. F ; cette prise de courant doit impérativement être accessible.

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Utilisez pour le branchement électrique un socle de prise de courant comportant une borne de mise à la terre, laquelle sera raccordée conformément à la norme NF C 15100 et aux prescriptions de l'EDF.

www.electrolux.com

www.electrolux-arthurmartin.fr
