MODE D'EMPLOI SH-07ZA3 SAMSUNG
Climatiseur de type Split (Refroidissement et Chauffage)
Respectez toujours les consignes suivantes lors de l'utilisation de votre climatiseur.
1. L'air doit pouvoir circuler autour de l'unité intérieure. Ne posez JAMAIS de vêtements ni d'autres objets dessus. 2. ÉVITEZ d'éclabousser l'unité intérieure. Si l'unité entre en contact avec un liquide, mettez le climatiseur hors tension au niveau de la prise secteur et contactez un réparateur agréé. 3. N'introduisez JAMAIS de corps étrangers entre les lames d'entrée d'air ; vous risqueriez d'endommager le ventilateur et de vous blesser. Ne laissez pas les enfants s'approcher de l'unité intérieure. 4. N'obstruez pas la façade de l'unité extérieure. 5. En cas de non-utilisation prolongée de la télécommande, enlevez les piles. 6. Il est recommandé de ne pas tenter de faire de réparations par vous-même sur ce produit. Adressez-vous à un service après-vente ou au magasin où vous l'avez acheté. 7. Si le câble d'alimentation est endommagé, il doit être remplacé par un câble venant du producteur ou du service après-vente. 8. Cet appareil doit être installé selon les normes électriques du pays. 9. Avant de se débarrasser de l'appareil, il est nécessaire d'y retirer les batteries et de les jeter dans un lieu sûr. 10. L'appareil n'est pas destiné aux enfants ; les enfants doivent être surveillés pour qu'ils ne jouent pas avec l'appareil. 11. Le courant maximal est mesuré selon la norme de sécurité IEC alors que le courant est mesuré selon la norme de rendement énergétique ISO.
Attention
Le fabricant décline toute responsabilité en cas d'accident si le climatiseur n'est pas correctement fixé ou installé en toute sécurité pendant l'installation ou l'utilisation du produit. Dans le cas où vous auriez un problème d'installation, demandez l'aide d'un spécialiste.
Un accident peut survenir si l'installation est incorrecte.
Préparer le climatiseur
■ Consignes de sécurité 2 ■ Description des unités 4 ■ Télécommande - Boutons et affiche 6 ■ Avant-propos 7 ■ Insérer les piles dans la télécommande 8
Utiliser le climatiseur
■ Fonction 5 Way (façons) 9 Utiliser le climatiseur en mode automatique 10 ■ Refroidir la pièce 11 Réchauffer la pièce 12 ■ Changer la température de la pièce rapidement 13 Déshumidifier la pièce 14 Aérer la pièce 15 Régler le flux d'air vertical 16 Régler le flux d'air horizontal
Programmer le climatiseur
Régler la minuterie de mise en marche. 18. Régler la minuterie d'arrêt. 19. Annuler l'arrêt après six heures de fonctionnement. 20.
Consignes d'utilisation
■ Conseils d'utilisation 21 ■ Température et humidité de fonctionnement 22 ■ Nettoyer le climatiseur 22 ■ Avant d'appeler le service après-vente 23 ■ Installer un filtre (optionnel) 24
Spécifications techniques
Unité intérieure : Le design et l'apparence diffèrent un peu selon le modèle.
Note : pour les détails du système 5 WAY, voir page 9. Indicateur Inverter Power Monitor (uniquement les modèles convertibles) : suivant l'état de fonctionnement, l'indicateur Power Monitor peut augmenter ou diminuer.
- Le premier état de fonctionnement est le niveau maximum acceptable.
- Niveau de température approprié.
Unité extérieure
SH12ZA3(A4)(A7)(A8)XA
SH12ZA3(A4)(A7)(A8)X
UQ12A3(A4)(A7)(A8)MB/C/D/E/EA
SH09ZA3(A4)(A7)(A8)X
UQ09A3(A4)(A7)(A8)MB/C/D/E
SH07ZA3(A4)(A7)(A8)X
UQ07A3(A4)(A7)(A8)MB/C/D/E
Entrée d'air (derrière)
Unité extérieure
SH09ZA5(A6)X
UQ09A5(A6)MB/C/D/E
SH07ZA1(A2)(A5)(A6)X
SH07AA5X
UQ07A1(A2)(A5)(A6)MB/C/D/E
SH09ZB5(B6)X
UQ09B5(B6)MB/C/D/E
SH07ZB1(B2)(B5)(B6)X
SH07AB5X
UQ07B1(B2)(B5)(B6)MB/C/D/E
Entrée d'air (derrière)
Unité extérieure
SH12VA5(A6)X
SH12ZA5(A6)X
SH12ZA5(A6)XA
SH12AA5X
UQ12A5(A6)MB/C/D/E/A
UQV12A5(A6)MD/E
SH09VA5(A6)X
SH09AA5X
UQV09A5(A6)MDE
SH12VB5(B6)X
SH12ZB5(B6)X
SH12ZB5(B6)XA
SH12AB5X
UQ12B5(B6)MB/C/D/E/EA
UQV12B5(B6)MD/E
SH09VB5(B6)X
SH09AB5X
UQV09B5(B6)MD/E
Entrée d'air (derrière)
Avant-propos
Vous venez d'acheter un climatiseur de type séparé qu'un technicien qualifié vous a installé.
Ce manuel contient des informations importantes sur l'utilisation du climatiseur.
Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.
Le manuel est organisé comme suit.
Les figures des pages 4 et 6 illustrent :
- les unités intérieure et extérieure,

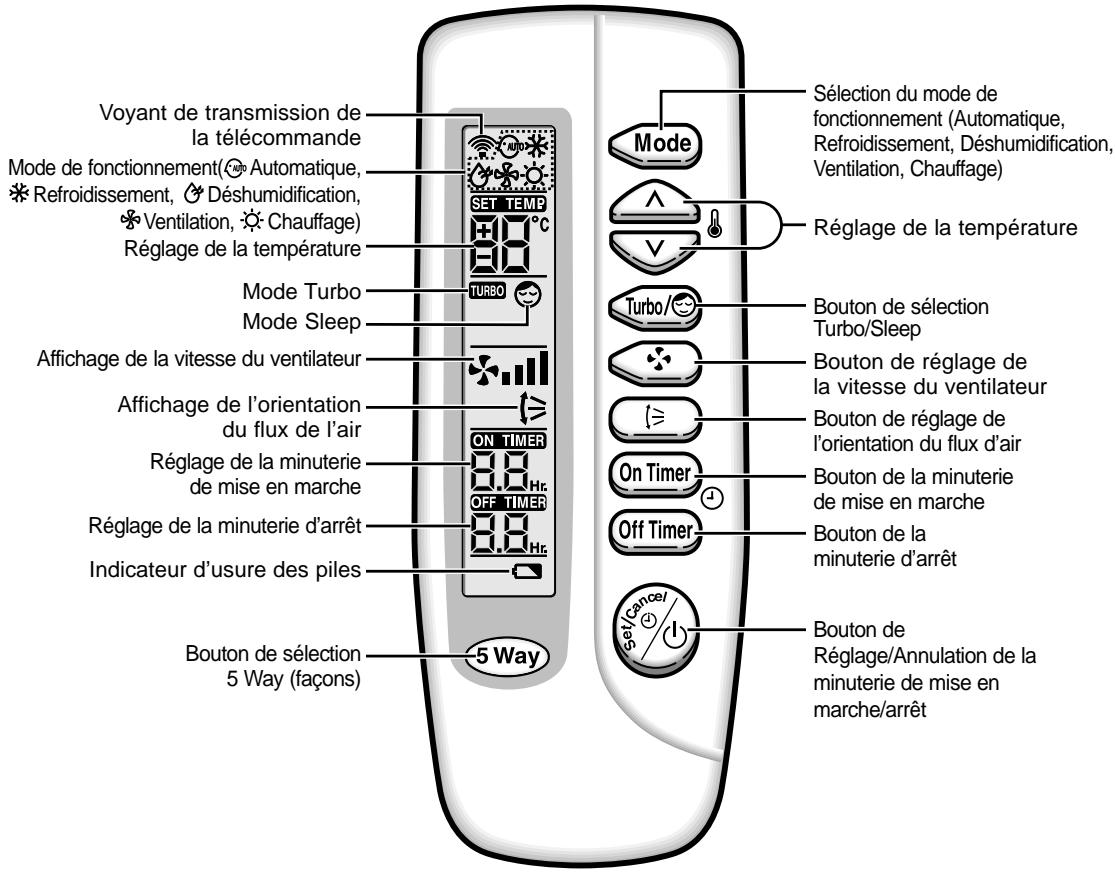

- les boutons et l'afficheur de la télécommande.
Ces figures vous aideront à repérer les boutons et à comprendre
les symboles affichés.
La partie principale du document contient une série de procédures
par étapes, expliquant les différentes fonctions de l'appareil.
Les illustrations des procédures utilisent les trois symboles suivants :
PRESS
PUSH
HOLD DOWN
Vous devez insérer ou remplacer les piles de la télécommande lorsque
Vous venez d'acheter le climatiseur. La télécommande ne fonctionne plus correctement.
Note
Utiliser deux piles LR03 de 1,5V. Ne jamais utiliser de piles anciennes ou de piles de marques différentes ensemble. Les piles risquent de se décharger complètement après un an, même si elles n'ont pas été utilisées.

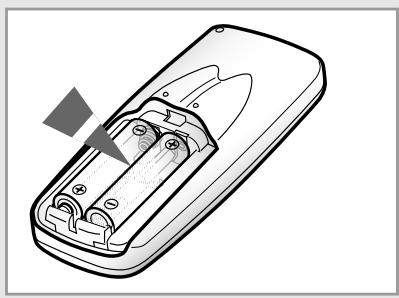

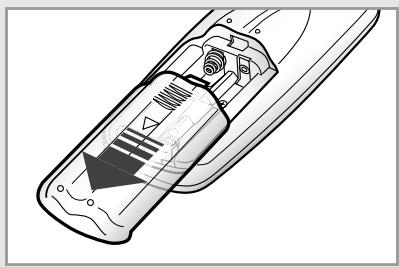

1. En utilisant votre pouce, poussez le couvercle du compartiment des piles dans le sens de la flèche et enlevez-le. 2. Insérez les deux piles, en respectant les polarités indiquées :
Alignez le + de la pile avec le + de la télécommande, alignez le - de la pile avec le - de la télécommande.
3. Remettez le couvercle en place en le faisant glisser jusqu'à ce qu'il s'enclenche.

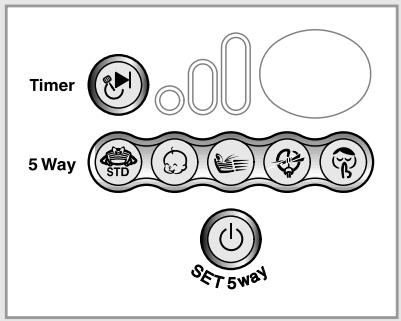

Vous pouvez sélectionner la fonction 5 Way avec le mode de fonctionnement du climatiseur pour un meilleur confort d'utilisation. Vous pouvez utiliser la fonction 5 WAY (façons) avec l'unité intérieure et la télécommande. Ainsi, même si vous perdez votre télécommande, vous pouvez utiliser cette fonction.
Utilisation avec l'unité intérieure
1. Appuyez sur le bouton (ON/OFF) une ou plusieurs fois jusqu'à ce que le mode de fonctionnement souhaité soit sélectionné.
| Pour obtenir un(e)... | Sélectionner... |
| Fonctionnement normal | Le mode (STANDARD) |
| Réduction de la température | Le mode (NATURE) |
| Environnement meilleur du climatiseur | Le mode (POWER) |
| Economie d'énergie | Le mode (SAVING) |
| Environement silencieux | Le mode (SILENCE) |
Pour arrêter le climatiseur, a jusqu'à ce que tous les indicateurs soient éteints.
Même si le climatiseur est mis en route par l'intermédiaire du bouton ON/OFF, il peut être contrôlé .

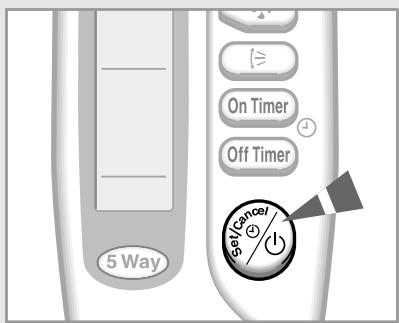

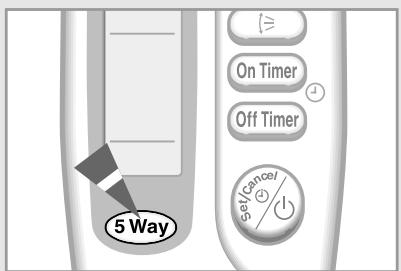

Sélection à l'aide de la télécommande

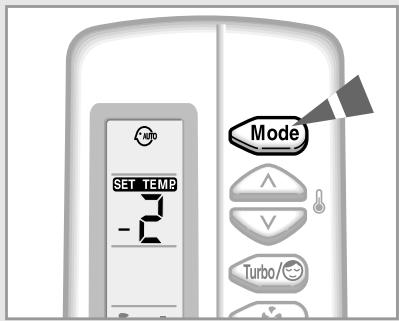

Pour sélectionner la fonction 5 WAY (façons) avec la télécommande, ay une ou plusieurs fois jusqu'à ce que le mode de fonctionnement souhaité soit sélectionné.
Chaque fois que vous AY (façons) :
Chaque indicateur 5 WAY (façons) sur l'unité intérieure s'éteint dans l'ordre.
Vous pouvez mettre en marche votre climatiseur en mode automatique à tout moment. Dans ce mode, la température est préréglée et la vitesse du ventilateur est réglée automatiquement pour un confort optimal. Vous pouvez modifier la température mais pas la vitesse de ventilation.
1. Si nécessaire, appuyez sur le bouton (Marche/Arrêt).
Résultat : L'indicateur 5 WAY sur l'unité intérieure s'éteint, le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment et l'unité intérieure émet un bip.
Important
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :
branché sur le secteur ou arrêté.
Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.
Si le symbole AUTO ne s'affiche pas en haut de la télécommande, de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.
Résultat : L'unité intérieure émet un bip chaque fois que vous . Le climatiseur fonctionne en mode AUTO.
Note : vous pouvez changer de mode à tout moment.
Pour régler la température standard (le climatiseur règle automatiquement la température standard en fonction de la température de la pièce), appuyer sur les boutons TEMPERATURE une ou plusieurs fois.
SETTEMP. SETTEMP. SETTEMP. SETTEMP.
-2°C -1°C Température pré-réglée +1°C +2°C
< Quand vous avez chaud > < Quand vous avez froid >
Note
Fonction Auto Change Over (seulement pour les modèles convertibles).
En mode automatique, le climatiseur se positionne sur COOL, HEAT ou DRY selon la température intérieure et extérieure. Si le climatiseur ne fonctionne pas pendant une heure, il adoptera les températures pré-réglées et se remettra en marche sur le mode optimum.

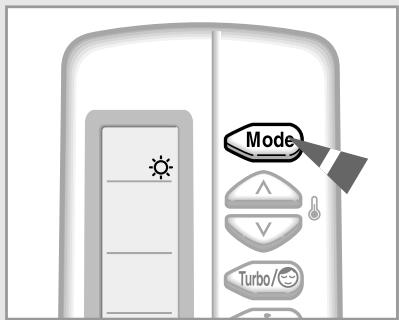

Sélectionnez le mode COOL (refroidissement) lorsque vous voulez modifier la :
Sé voulez modifier la température de refroidissement préréglée, ou la vitesse du ventilateur lors du refroidissement.
Si nécessaire, appuyez sur le bouton Marche/Arrêt.
Résultat : ◆ L'indicateur 5 WAY sur l'unité intérieure s'éteint.
◆ Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ l'unité intérieure émet un bip.

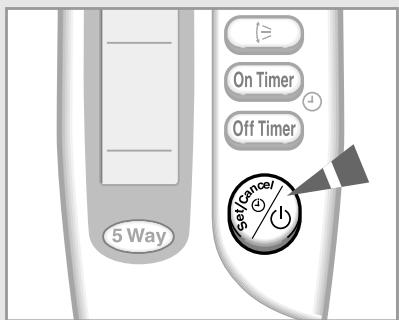

Portant
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :
branché sur le secteur ou arrêté.
Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.
Si le symbole ne s'affiche pas en haut de la télécommande, de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.
Résultat : L'unité intérieure émet un bip chaque fois que vous . Le climatiseur fonctionne en mode COOL.
Note : vous pouvez changer de mode à tout moment.

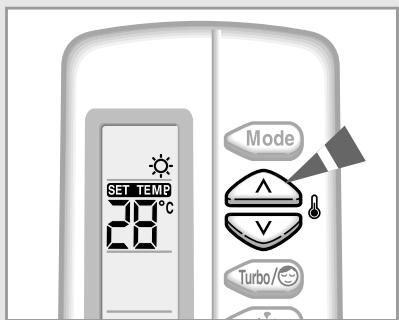

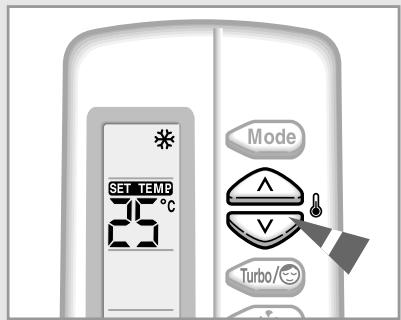

Pour régler la température, appuyez sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C.
Résultat : Chaque fois que vous appuyez sur un bouton TEMPERATURE :
- La température est modifiée de 1°C.
- l'unité intérieure émet un bip.
Le climatiseur se met en marche en mode Refroidissement, à condition que la température ambiante soit supérieure à la température préréglée. Le ventilateur se met en marche également.

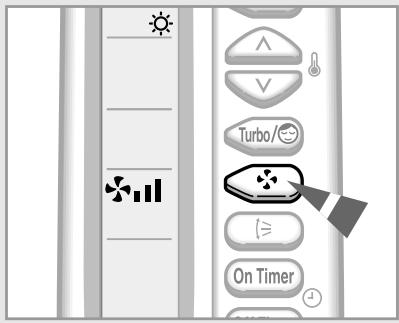

Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :
Automatique (ordre :
Faible
Moyen
Fort
Résultat : Chaque fois que vous appuyez sur le bouton FAN (VENTILATEUR), l'unité intérieure émet un bip.
Pour contrôler la direction du flux d'air, voir pages 16 et 17.
Sélectionnez le mode HEAT (chauffage) lorsque vous voulez modifier la :
température de chauffage préréglée, vitesse du ventilateur lors du chauffage.
Si nécessaire, appuyez sur le bouton Marche/Arrêt.
Résultat : L'indicateur 5 WAY sur l'unité intérieure s'éteint.
Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.
Portant
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :
branché sur le secteur ou arrêté
Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.
Si le symbole ne s'affiche pas en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.
Résultat:
L'unité intérieure émet un bip chaque fois que vous appuyez sur le bouton MODE. La climatisation fonctionne en mode HEAT.
Note
Vous pouvez changer de mode à tout moment.
Pour régler la température, appuyez sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 16°C à 30°C.
Résultat : Chaque fois que vous appuyez sur un bouton TEMPERATURE :
- La température est modifiée de 1 °C.
- L'unité intérieure émet un bip.
Le climatiseur met en marche le chauffage si la température de la pièce est inférieure à la température voulue (température sélectionnée +3°C) ; par contre, le ventilateur se mettra de toute façon en marche.

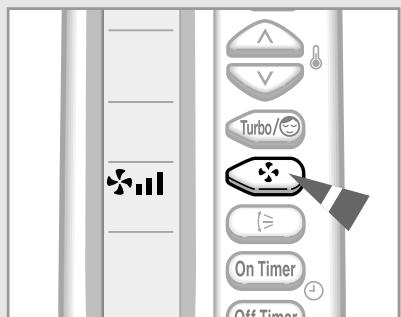

Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :
Automatique (ordre: (\rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow \rightarrow Faible Moyen Fort
Résultat:
Chaque fois que vous appuyez sur le bouton FAN (VENTILATEUR), l'unité intérieure émet un bip. Le ventilateur fonctionne au ralenti pendant trois à cinq minutes pour préchauffer l'air, puis passe à la vitesse que vous avez réglée.
5. Pour contrôler la direction du flux d'air, voir pages 16 et 17.

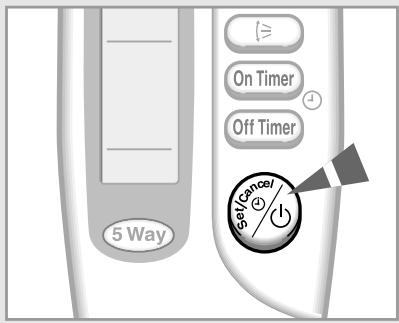

Changer la température de la pièce rapidement

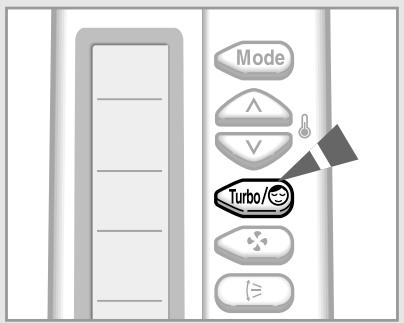

La fonction de refroidissement/chauffage Turbo vous permet d'augmenter ou de baiss èce rapidement.
Exemple : En rentrant chez vous, vous trouvez qu'il fait excessivement chaud dans la pièce et vous voulez fair le plus vite possible.
En mode Turbo, l'appareil fonctionne à puissance maximale pendant 30 minutes, puis revient au mode de fonctionnement et à la température sélectionnés auparavant.
Si nécessaire, appuyez sur le bouton Marche/Arrêt.
Résultat : L'indicateur 5 WAY sur l'unité intérieure s'éteint, le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment et l'unité intérieure émet un bip.

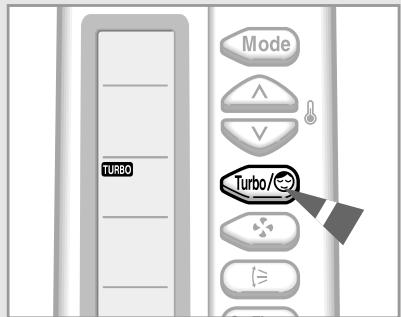

Appuyez sur le bouton
Résultat : ◆ le réglage de la température et du ventilateur se fait automatiquement.
◆ Le climatiseur refroidit ou réchauffe la pièce le plus vite possible. ◆ Après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. Mais si vous en mode DRY (SÉCHER) ou FAN (VENTILATEUR), cela se change automatiquement en mode AUTO (AUTOMATIQUE).
Si vous souhaitez arrêter le mode Turbo avant une période de 30 minutes, appuyez sur le bouton Turbo une ou plusieurs fois jusqu'à ce que l'indication TURBO disparaisse.
Résultat : le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.
Pour contrôler la direction du flux d'air, voir pages 16 et 17.

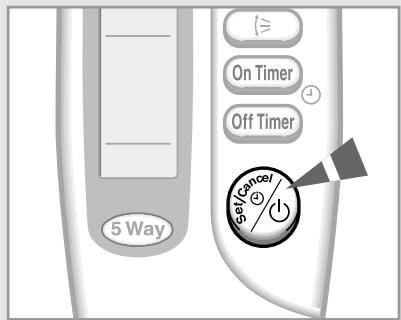

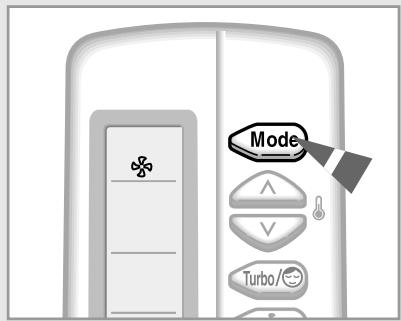

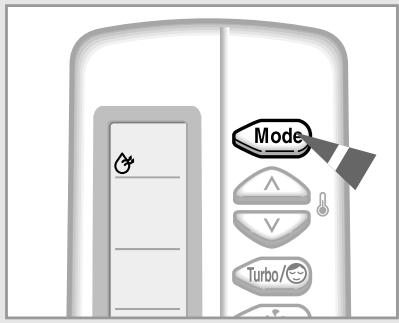

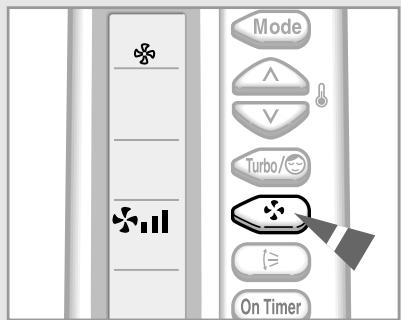

Si l'atmosphère de la pièce est humide ou moite, vous pouvez supprimer l'excès d'humidité sans trop faire baisser la température.
Si nécessaire, appuyez sur le bouton Marche/Arrêt.
Résultat : L'indicateur 5 WAY sur l'unité intérieure s'éteint.
Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :
branché sur le secteur ou arrêté.
Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.
Si le symbole ne s'affiche pas en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une ou plusieurs fois jusqu'à ce qu'il apparaisse.
Résultat:
L'unité intérieure émet un bip chaque fois que vous appuyez sur le bouton MODE. Le climatiseur fonctionne en mode DRY.
Note
Vous pouvez changer de mode à tout moment.

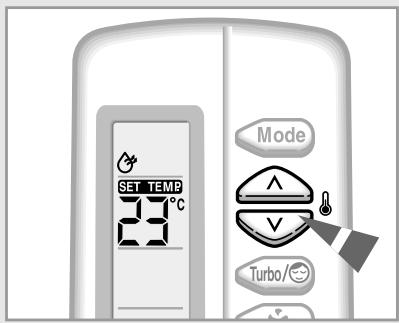

Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C.
Résultat:
Chaque fois que vous appuyez sur un bouton TEMPERATURE : - La température est modifiée de 1°C - l'unité intérieure émet un bip. Le climatiseur commence à déshumidifier la pièce. Le débit d'air est réglé automatiquement.
Pour contrôler la direction du flux d'air, voir pages 16 et 17.
Si l'atmosphère est renfermée, vous pouvez aérer la pièce à l'aide de la fonction de ventilation (FAN).
Si nécessaire, appuyez sur le bouton Marche/Arrêt.
Résultat : L'indicateur 5 WAY sur l'unité intérieure s'éteint.
Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, et l'unité intérieure émet un bip.
Si le symbole ne s'affiche pas en haut de la télécommande, de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.
Résultat : L'unité intérieure émet un bip chaque fois que vous . Le climatiseur fonctionne en mode VENTILATION. La température est réglée automatiquement.
Note : Vous pouvez changer de mode à tout moment.
Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :
Faible
Moyen
Résultat : Chaque fois que vous appuyez sur le bouton FAN (VENTILATEUR), l'unité intérieure émet un bip.
Pour contrôler la direction du flux d'air, voir pages 16 et 17.

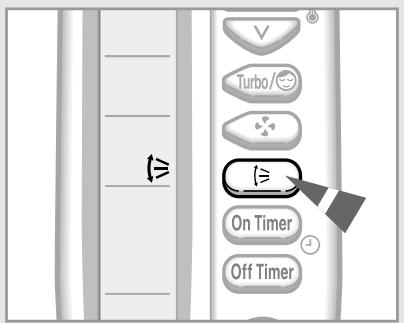

Selon la hauteur de l'unité intérieure sur le mur de la pièce, vous pouvez régler l'orientation des lames de sortie d'air au bas de l'unité, pour augmenter l'efficacité du climatiseur.
1 A une ou plusieurs fois comme demandé. Résultat : l'orientation verticale des lames est modifiée.
| CONSEIL | Pour... | orientez les lames vers le... |
| refroidir la pièce | haut. | |
| réchauffer la pièce | bas. |
2 Si vous souhaitez que les lames oscillent de haut en bas quand le climatiseur fonctionne, appuyez sur le bouton SWING (TOURNER). Résultat : les lames se déplacent autour de la position initiale que vous avez réglée. 3 Pour arrêter le mouvement de haut en bas des lames, appuyez sur le bouton SWING (TOURNER) encore une fois.
| Note | Lorsque vous... | alors les lames... |
| arrêtez le climatisationur le remettez en marche | se ferment complètement. commencer en position initiale qui est fonctionnée. |

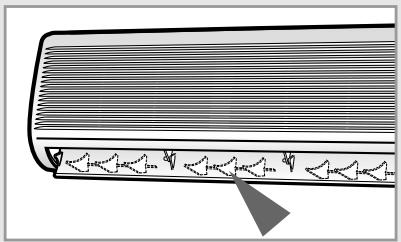

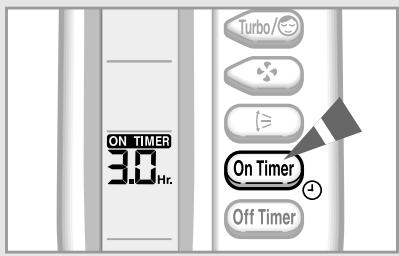

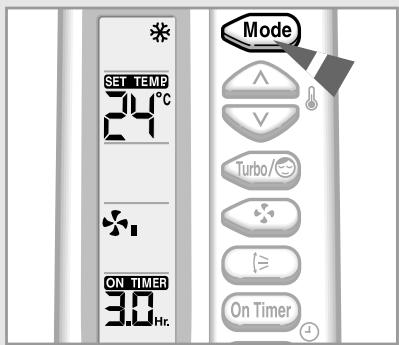

Réglez le flux d'air horizontal.
Deux autres groupes de lames se trouvent à l'intérieur de la sortie d'air. Alors que les lames extérieures peuvent être déplacées vers le haut ou vers le bas, les lames intérieures se déplacent vers la droite ou vers la gauche.
Réglez la position de chaque groupe de lames à l'intérieur de l'unité en les poussa

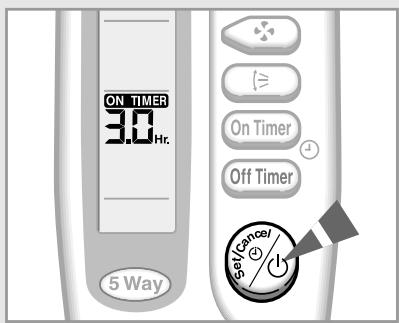

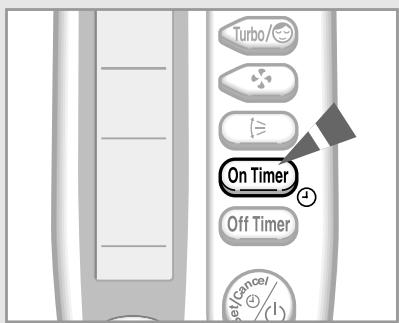

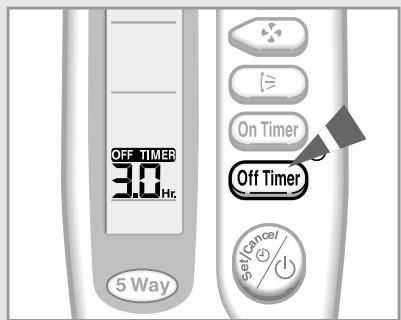

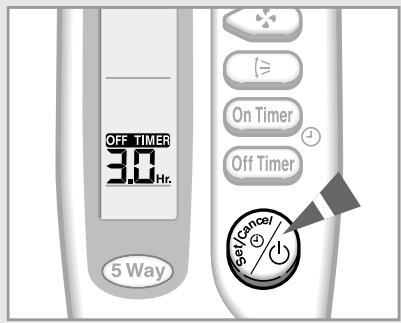

La minuterie de mise en marche vous permet de mettre en marche automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.
1. Pour fixer le temps avant la mise en marche, appuyez sur le bouton ON TIMER une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. Temps possibles : entre 30 minutes et 24 heures. 2. Appuyez sur le bouton de réglage/annulation afin de marquer la fin du réglage.
Résultat : Le temps restant s'affiche.
Le voyant de la minuterie arrête de clignoter. Le mode sélectionné et la température disparaissent au bout de 10 secondes. Le climatiseur s'allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compteur aura atteint le temps préréglé.

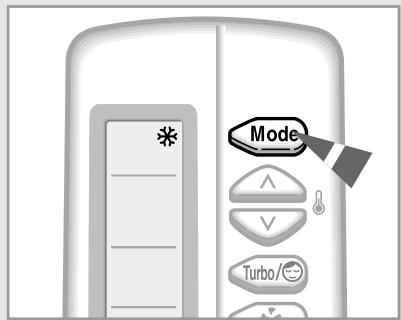

Pour choisir le mode d'opération en avance, appuyez sur le bouton Mode jusqu'au mode désiré qui se trouve sur le haut de la télécommande.
Résultat : Le climatiseur va démarrer en mode besoin quand il est allumé.
Annuler la minuterie de mise en marche
1. Pour a , appuyez sur le bouton ON TIMER une ou plusieurs fois jusqu'à ce que le réglage de la minuterie de mise en marche disparaisse. 2. Appuyez sur le bouton de Réglage/Annulation.
Note
Si vous souhaitez mettre en marche votre climatiseur avant que la minuterie atteigne le temps préréglé, appuyez sur le bouton ON/OFF.
La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un laps de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.
1. Pour fixer le temps avant l'arrêt, appuyez sur le bouton OFF TIMER une ou plusieurs fois jusqu'à ce que le temps souhaité s'affiche. Les temps possibles sont compris entre 30 minutes et 24 heures. 2. Appuyez sur le bouton Réglage/Annulation afin de valider la fin du réglage.
Résultat : Le temps restant s'affiche.
Le voyant de la minuterie arrête de clignoter. Le climatiseur s'arrête automatiquement et le réglage de la minuterie d'arrêt disparaît lorsque le compteur aura atteint le temps préréglé.
Exemple : Si vous souhaitez mettre en marche le climatiseur dans 2 heures et l'arrêter deux heures après :
- Appuyer sur le bouton ON TIMER jusqu'à ce que "2.0 Hr" s'affiche.
- Appuyer sur le bouton de Réglage/Annulation.
- Appuyer sur le bouton OFF TIMER jusqu'à ce que "4.0 Hr" s'affiche.
- Appuyer sur le bouton de Réglage/Annulation.
Note : Vous pouvez vérifier ou changer le mode de réglage et/ou la température en appuyant sur le bouton MODE ou les boutons TEMPÉRATURE après avoir réglé la minuterie d'arrêt.

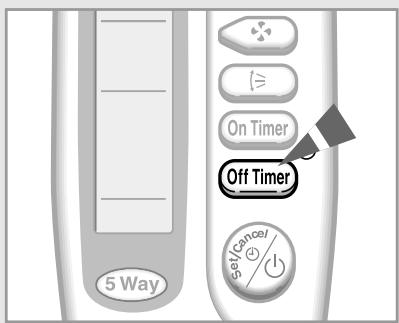

Annuler la minuterie d'arrêt
1. Pour annuler la minuterie d'arrêt, appuyez sur le bouton OFF TIMER une ou plusieurs fois jusqu'à ce que le réglage de la minuterie d'arrêt disparaisse. 2. Appuyez sur le bouton de Réglage/Annulation.
Note : Si vous souhaitez arrêter votre climatiseur avant que la minuterie atteigne le temps préréglé, appuyez sur le bouton (ON/OFF).
Arrêtez le climatiseur après six heures de fonctionnement.
La fonction Sleep Timer permet d'arrêter le climatiseur automatiquement après six heures de refroidissement ou de chauffage.
Note : Pour arrêter le climatiseur à une heure spécifique, reportez-vous à la page 19.

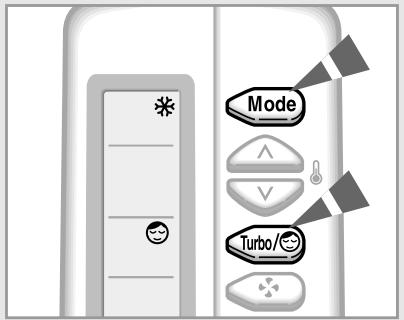

1. Soyez certain d'avoir sélectionné soit le mode COOL, soit le mode HEAT. 2. Appuyez sur le bouton une ou plusieurs fois jusqu'à ce que l'icône apparaisse sur la télécommande.
Résultat : l'unité intérieure émet un bip. Le climatiseur fonctionne pendant six heures comme illustré ci-dessous.
| Refroidissement | La température augmente de 1°C par heures. Lorsqu'elle augmente de 2°C (après deux heures), la nouvelle température est maintainue pendant quatre heures. | Temp. séléctionnée 2°C 1°C heure de mise en marche 1hr 2hr 6hr heure d'arrêt |
| Chauffage | La température baisse de 1°C par heures. Lorsqu'elle baisse de 2°C (après deux heures), la nouvelle température est maintainue pendant quatre heures. | heure de mise en marche 1hr 2hr heure d'arrêt 6hr Temp. séléctionnée-1°C -2°C |
Annuler l'arrêt après six heures de fonctionnement
Si vous ne souhaitez plus que le climatiseur s'arrête après six heures, vous pouvez annuler la minuterie correspondante.
Appuyez sur turbo.
Résultat : l'unité intérieure émet un bip,
le n'apparaît plus, le climatiseur fonctionne normalement.
Les conseils suivants vous aideront à profiter au maximum de votre climatiseur.
| Sujet | Conseil |
| Performance lors du chauffage | Une pompe située à l'intérieur du climatisationur absorbe la chaleur de l'air extérieur et ladiffuse à l'intérieur de la piece.Lorsqu'il fait froid dehors, le climatisationurchauffe moins. Si vous ne parvenez pas àchauffer la pièce suffisamment, utilisez unappareil de chauffage supplémentaire. |
| Flux d'air chaud | Le climatisationur fait circuler l'air chaud dans lapiece pour la chauffer. Par conséquent,apriora la mise en marche de l'appareil, vousdevrez attendre quelques minutes avant quetoute la piece ne soit chauffée. Au besoin,mettlez le climatisationur en marche avantl'heure à laquelle vous avez prévu d'utiliserla piece. |
| Givrage | Si vous utilisez le climatisationur en modechauffage alors qu'il fait très froid ethumide dehors, du givre peut se formerdans l'unité extérieur.Si cela se produit:◆ les ventilateurs de chauffage s'arrêtent,◆ le mode dégivrage (Deice) est activéautomatiquement pendant huit minutesenviron.Aucune intervention n'est nécessaire devotre part; après huit minutes environ,le climatisationur se remet à fonctionnernormalement. |
| Température intérieure ouextérieure élevée | Si vous sélectionnez le mode chauffagealors qu'il fait déjà très chaud à l'intérieur dela piece et dehors, le ventilateur et lecompresseur de l'unité extérieure peuvent s'arrête momentanément. Il s'agit d'uncomportement normal;attendez simplementque le climatisationur se remette en marche. |
| Coupure de courant | En cas de panne de courant pendant lefonctionnement du climatisationur, l'appareils'arrête. Lorsque le courant est rétabli, |
| **A1** **B1** | |
| **A3** **B3** | |
| **A5** **B5** | |
| **A7** **B7** | |
| **A9** **B9** | |
| **A0** **B0** | |
| **A2** **B2** | |
| **A4** **B4** | |
| **A6** **B6** | |
| **A8** **B8** |
Note
S'assurer du modèle que vous avez acheté, car certains climatiseurs ne se remettent pas en route automatiquement.
Température et humidité de fonctionnement
Le tableau ci-dessous indique les fourchettes de température et d'humidité dans lesquelles vous pouvez utiliser le climatiseur.
Si vous utilisez le climatiseur au-delà de ces fourchettes, alors...
Température trop élevée : le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur.
Température trop basse : si l'échangeur de chaleur gèle, cela peut provoquer un dysfonctionnement tel qu'une fuite.
Taux d'humidité trop élevé : des gouttes de condensation peuvent se former sur l'enveloppe de l'unité intérieure en cas d'utilisation prolongée.
| Mode | Température extérieure | Température intérieure | Humidité intérieure |
| Chauffage | 0°C à 24°C environ | 27°C ou moins | - |
| Refroidissement | 21°C à 43°C environ | 18°C à 32°C environ | 80% ou moins |
| Déshumidification | 18°C à 43°C environ | 18°C à 32°C environ | - |
Si le climatiseur est utilisé en dessous de 0°C (température extérieure), il ne peut pas fonctionner à plein rendement. Si la climatisation est utilisée au-dessus de 33°C (température intérieure), il ne peut pas fonctionner à plein rendement.
Nettoyez le climatiseur
Pour garantir le bon fonctionnement du climatiseur, vous devez le nettoyer périodiquement pour enlever la poussière accumulée dans le filtre à air.
Avant de nettoyer le climatiseur, mettez-le hors tension au niveau de la prise secteur.

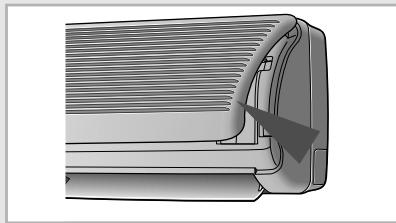

1. Ouvrez la grille frontale en tirant sur les deux languettes au bas des côtés gauche et droit de l'unité intérieure. 2. Le nettoyage du climatiseur sera facilité si vous enlevez la grille. Pour l'enlever, soulevez-la le plus possible, et tirez-la vers le bas. Procédez de façon inverse pour la remettre en place. 3. Relevez le bord inférieur des filtres à air et dégagez-les en les tirant vers le bas. 4. Dépoussiérez les filtres à l'aide d'un aspirateur ou d'une brosse. 5. Lorsque vous avez terminé, insérez le bord supérieur des filtres dans leur logement et appuyez vers le bas sur le bord inférieur jusqu'à ce que les filtres s'enclenchent. 6. Nettoyez la façade de l'appareil à l'aide d'un chiffon humide et d'un détergent doux (n'utilisez jamais d'alcool, de dissolvant ou d'autre produit à base chimique).

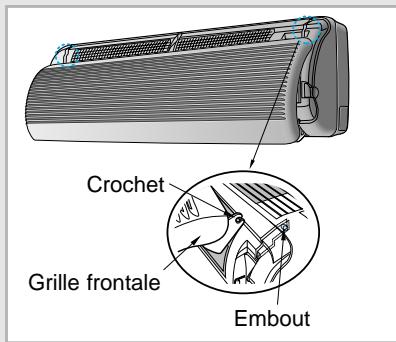

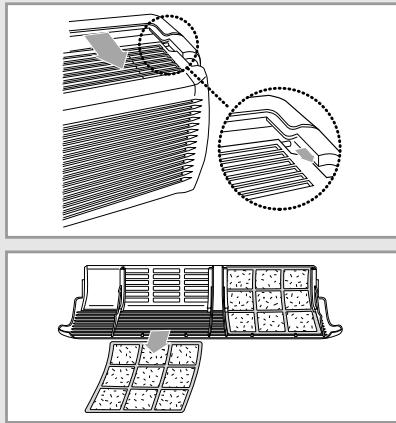

1. Ouvrez la grille frontale en tirant sur les deux languettes au bas des côtés gauche et droit de l'unité intérieure. 2. Démontez la grille frontale en la tirant vers l'avant. 3. Tenez le bord du filtre à air sous la grille frontale et tirez. 4. Dépoussiérez les filtres à l'aide d'un aspirateur ou d'une brosse. 5. Nettoyez la façade de l'appareil à l'aide d'un chiffon humide et d'un détergent doux (n'utilisez jamais d'alcool, de dissolvant ou d'autres produits à base chimique). 6. Remontez les filtres à air et la grille frontale.
Avant d'appeler le service après-vente
En cas de problème, commencez par effectuer les vérifications suivantes. Elles vous éviteront peut-être de faire appel inutilement au service après-vente.
| Problème | Explication/solution |
| Le climatiseur ne fonctionne pas du tout. | Vérifiez que le climatiseur est sous tension au niveau de la prise secteur.Vérifiez que l'indicateur 5 WAY(façons) de l'unité interieure est allumé ; sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande.Vérifiez si levoyant TIMER de l'unité interieure est allumé . Si ouï : -attendez l'heure programmée pour constater si le climatiseur se met en marche automatiquement -annulez la programmation (reportez-vous aux pages 18 et 19 pour plus d'informations) |
| La télécommande ne fonctionne pas. | Vérifiez qu'il n'y a pas d'obstacle entre vous et l'unité interieure.Vérifiez les piles de la télécommande.Vérifiez que vous n'êtes pas trop loin de l'unité interieure (7 mètres maximum). |
| Vous n'entendez pas de bip lorsque vous appuyez sur le bouton (Marche/Arrêt) de la télécommande. | Vérifiez que la télécommande est orientée vers le capteur d'inflarouges au centre de l'unité interieure.Si nécessaire, remplacez les piles de la télécommande. |
| Le climatiseur ne refroidit/ ne réchauffe pas la piece. | Vérifiez que vous avez sélectionné le mode de fonctionnement correct (Automatique, Refroidissement, Chauffage).La température de la piece est peut-être trop BASSE ou trop élevé.La grille du filtre à air est peut-être obstruée par la poussière ; reportez-vous aux instructions de nettoyage de la page 22.Vérifiez qu'il n'y a pas d'obstacle devant l'unité extérieure. |
| En mode chauffage, la température réalisée n'est jamais atteinte et le climatiseur s'accroîté fréquement. | Vérifiez que la température a été correctement réglée.Augmentez la vitesse du ventilateur.Si le flux d'air est orienté vers le bas, orientez-le vers le haut à l'aide de la télécommande. |
| La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton FAN(VENTILATEUR). | Vérifiez que le mode d'opération est fixé sur le mode COOL(FRAIS), HEAT(CHAUD) ou FAN(VENTILATEUR); sur le mode AUTO(AUTOMATIQUE), la vitesse du ventilateur est modifiée automatiquement, et sur le mode DRY(SECHER), le mode AUTO(AUTOMATIQUE) se meten place. |
| La direction du flux d'air ne change pas quand vous appuyez sur le bouton SWING(TOURNER). | Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton (Marche/Arrêt) de la télécommande. |
| La minuterie ne fonctionne pas. | Vérifiez que la minuterie a été programmée correctement (reportez-vous aux pages 18 et 19). |
| Des odeurs se rependant dans lapiece pendant la climatisation. | Aéréz lapiece. |
Installer un cadre (optionnel)

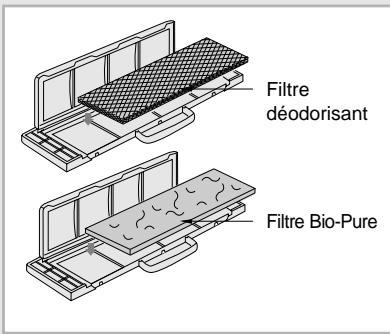

Le climatiseur peut être équipé d'un filtre déodorisant et Bio-Pure pour éliminer les poussières et les mauvaises odeurs. Ces filtres doivent être changés tous les trois mois environ, selon l'utilisation du climatiseur.
Retirez le filtre de son emballage.
Note : Ne déballez le filtre qu'au moment de l'installer, sous peine de le rendre inefficace.
2. Insérez le filtre dans son support et appuyez sur les trois languettes de fixation, jusqu'à ce que vous entendiez un déclic. 3. Ouvrez la grille frontale en tirant sur les deux languettes au bas des côtés gauche et droit de l'unité intérieure. 4. Enlevez l'ancien filtre et installez le nouveau à sa place.
La dernière lettre du modèle de l'unité intérieure indique l'alimentation en énergie. "E" comme pour "AQ07A1ME", par exemple.
Emballage
| Modèle | Papier | Plastique | Bois | |
| AQ12A3(A4)(A7)(A8)MB/C/D/E/EA | AQ12B3(B4)(B7)(B8)MB/C/D/E/EA | |||
| SH12ZA3(A4)(A7)(A8) | SH12ZB3(B4)(B7)(B8) | |||
| SH12ZA3(A4)(A7)(A8)A | SH12ZB3(B4)(B7)(B8)A | |||
| SH12ZA3(A4)(A7)(A8)B | SH12ZB3(B4)(B7)(B8)B | |||
| AQ09A3(A4)(A7)(A8)MB/C/D/E | AQ09B3(B4)(B7)(B8)MB/C/D/E | |||
| SH09ZA3(A4)(A7)(A8) | SH09ZB3(B4)(B7)(B8) | 2.35kg | 0.43kg | - |
| SH09ZA3(A4)(A7)(A8)A | SH09ZB3(B4)(B7)(B8)A | |||
| AQ07A3(A4)(A7)(A8)MB/C/D/E | AQ07B3(B4)(B7)(B8)MB/C/D/E | |||
| SH07ZA3(A4)(A7)(A8) | SH07ZB3(B4)(B7)(B8) | |||
| SH07ZA3(A4)(A7)(A8)A | SH07ZB3(B4)(B7)(B8)A | |||
| AQ12A1(A2)(A9)(A0)MB/C/D/E/EA | AQ12B1(B2)(B9)(B0)MB/C/D/E/EA | |||
| AQV12A1(A2)MD/E | AQV12B1(B2)MD/E | |||
| SH12VA1(A2) | SH12VB1(B2) | |||
| SH12ZA1(A2)(A9)(A0) | SH12ZB1(B2)(B9)(B0) | |||
| SH12ZA1(A2)A | SH12ZB1(B2)A | |||
| SH12ZA1(A2)B | SH12ZB1(B2)B | |||
| AQ09A1(A2)MB/C/D/E | AQ09B1(B2)MB/C/D/E | |||
| AQV09A1(A2)MD/E | AQV09B1(B2)MD/E | |||
| SH09VA1(A2) | SH09VB1(B2) | |||
| SH09ZA1(A2) | SH09ZB1(B2) | |||
| SH09ZA1(A2)A | SH09ZB1(B2)A | |||
| AQ09A5(A6)MB/C/D/E | AQ09B5(B6)MB/C/D/E | |||
| SH09ZA5(A6) | SH09ZB5(B6) | |||
| SH09ZA5(A6)A | SH09ZB5(B6)A | |||
| AQ07A1(A2)(A5)(A6)MB/C/D/E | AQ07B1(B2)(B5)(B6)MB/C/D/E | 2.42kg | 0.50kg | - |
| SH07ZA1(A2)(A5)(A6) | SH07ZB1(B2)(B5)(B6) | |||
| SH07ZA1(A2)(A5)(A6)A | SH07ZB1(B2)(B5)(B6)A | |||
| SH07AA5 | SH07AB5 | |||
| AQ12A5(A6)MB/C/D/E/EA | AQ12B5(B6)MB/C/D/E/EA | |||
| AQV12A5(A6)MD/E | AQV12B5(B6)MD/E | |||
| SH12VA5(A6) | SH12VB5(B6) | |||
| SH12ZA5(A6) | SH12ZB5(B6) | |||
| SH12ZA5(A6)A | SH12ZB5(B6)A | |||
| SH12ZA5(A6)B | SH12ZB5(B6)B | |||
| SH12AA5 | SH12AB5 | |||
| AQV09A5(A6)MD/E | AQV09B5(B6)MD/E | |||
| SH09VA5(A6) | SH09VB5(B6) | |||
| SH09AA5 | SH09AB5 | |||
| AQ18A1(A2)(A9)(A0)RE/B/C/D | AQ18B1(B2)(B9)(B0)RE/B/C/D | |||
| AQT18A1(A2)(A9)(A0)RE/B/C/D | AQT18B1(B2)(B9)(B0)RE/B/C/D | |||
| SH18TA1(A2)(A9)(A0) | SH18TB1(B2)(B9)(B0) | |||
| SH18ZA1(A2)(A9)(A0) | SH18ZB1(B2)(B9)(B0) | |||
| AQ24A1(A2)RE/B/C/D | AQ24B1(B2)RE/B/C/D | |||
| AQT24A1(A2)(A5)(A6)(A8)RE/B/C/D | AQT24B1(B2)(B5)(B6)(B8)RE/B/C/D | |||
| SH24TA1(A2)(A5)(A6)(A8) | SH24TB1(B2)(B5)(B6)(B8) | |||
| AQ18A5(A6)RE/B/C/D | AQ18B5(B6)RE/B/C/D | |||
| AQT18A5(A6)RE/B/C/D | AQT18B5(B6)RE/B/C/D | |||
| SH18TA5(A6) | SH18TB5(B6) | |||
| SH18ZA5(A6) | SH18ZB5(B6) | |||
THIS AIR CONDITIONER IS MANUFACTURED BY: ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR: QUESTO CONDIZIONATORE D'ARIA É PRODOTTO DA: ESTE APARELHO DE AR CONDICIONADO É FABRICADO POR: CE CLIMATISEUR EST FABRIQUE PAR: DIESE KLIMAANLAGE IST FABRIZIERVON: AYTH H ΣYΣKEYH KATAΣKEYAΣTHKE ΑNO :
SAMSUNG
ELECTRONICS
