RSBS540 - Réfrigérateur-congélateur ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Réfrigérateur avec congélateur
Capacité totale	Non précisé
Classe énergétique	Non précisé
Type de froid	Non précisé
Volume réfrigérateur	Non précisé
Volume congélateur	Non précisé
Nombre de portes	Non précisé
Type de dégivrage	Non précisé
Consommation électrique annuelle	Non précisé
Niveau sonore	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Fonction congélation rapide	Oui
Alarme porte ouverte	Oui
Type de contrôle	Non précisé
Matériau intérieur	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - RSBS540 ROSIERES

Comment installer le ROSIERES RSBS540 ?

Assurez-vous de lire le manuel d'instructions fourni. Commencez par choisir un emplacement approprié, puis suivez les étapes d'installation indiquées, y compris le raccordement à l'alimentation électrique et à l'eau si nécessaire.

Que faire si le ROSIERES RSBS540 ne s'allume pas ?

Vérifiez d'abord si l'appareil est correctement branché. Assurez-vous que la prise électrique fonctionne. Si le problème persiste, il peut être nécessaire de vérifier le fusible ou de contacter le service client.

Comment nettoyer le ROSIERES RSBS540 ?

Utilisez un chiffon doux et légèrement humide pour nettoyer la surface extérieure. Évitez les produits abrasifs. Pour les composants internes, référez-vous au manuel d'entretien pour des instructions spécifiques.

Quelle est la capacité du ROSIERES RSBS540 ?

Le ROSIERES RSBS540 a une capacité de 54 litres, ce qui le rend adapté pour des familles de taille moyenne.

Comment régler la température sur le ROSIERES RSBS540 ?

Utilisez le panneau de contrôle pour sélectionner la température souhaitée. Référez-vous au manuel pour des instructions détaillées sur les différents modes de cuisson.

Que faire si l'appareil émet des bruits inhabituels ?

Des bruits peuvent indiquer un problème. Vérifiez si l'appareil est bien nivelé et si des objets ne bloquent pas les ventilateurs ou les éléments chauffants. Si le bruit persiste, contactez un technicien.

Comment résoudre un problème de fuite d'eau ?

Vérifiez toutes les connexions de tuyauterie pour détecter d'éventuelles fuites. Assurez-vous que les joints sont en bon état. Si la fuite continue, il est conseillé de faire appel à un professionnel.

Quelles sont les options de garantie pour le ROSIERES RSBS540 ?

La garantie standard couvre l'appareil pour une durée de 2 ans à partir de la date d'achat. Conservez votre reçu pour toute demande de service sous garantie.

Comment effectuer un reset du ROSIERES RSBS540 ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 10 minutes, puis rebranchez-le. Cela peut résoudre certains problèmes techniques.

Où puis-je trouver des pièces de rechange pour le ROSIERES RSBS540 ?

Les pièces de rechange sont disponibles auprès des distributeurs agréés ou sur le site officiel de ROSIERES. Assurez-vous d'utiliser des pièces d'origine pour garantir le bon fonctionnement.

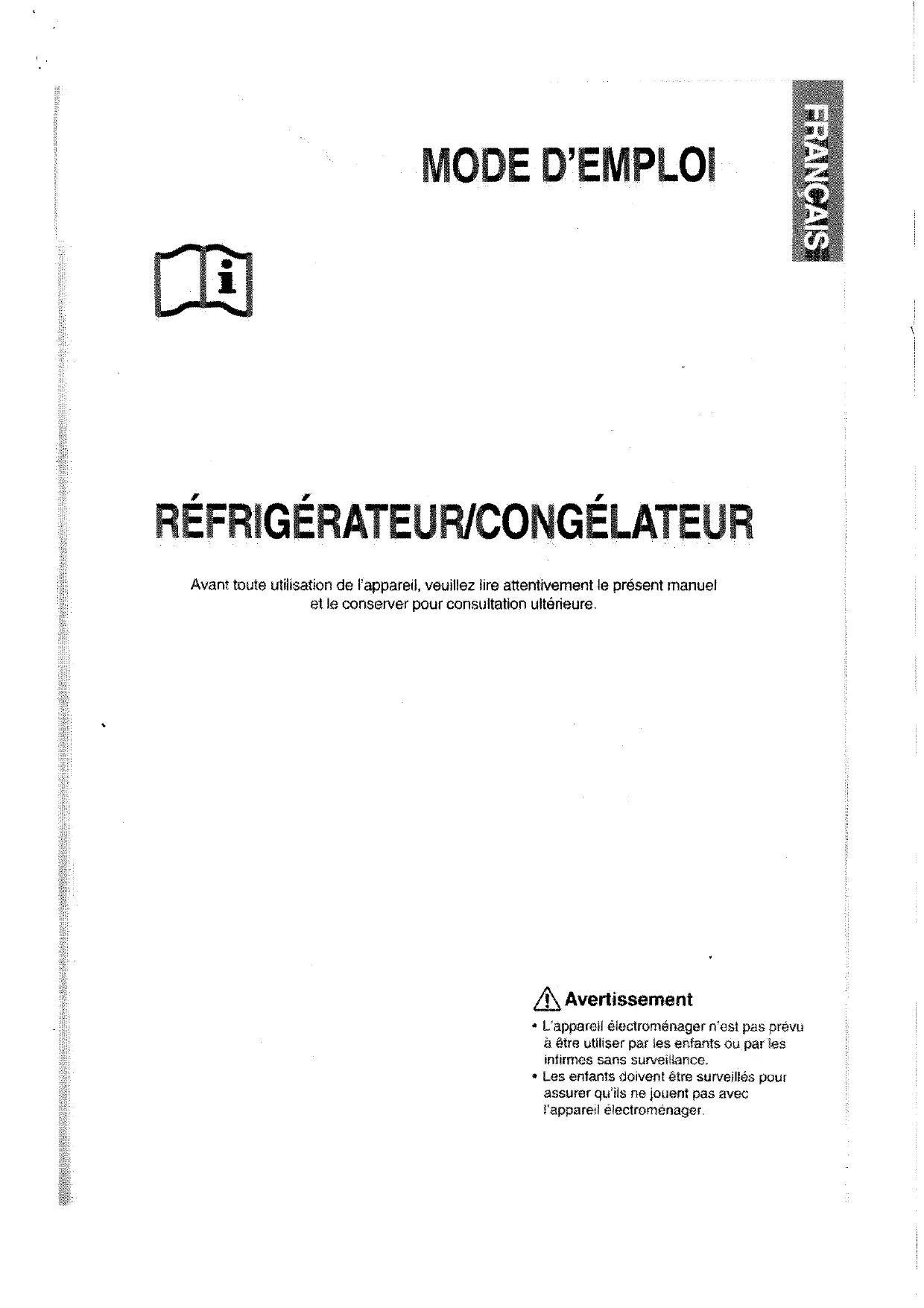

MODE D'EMPLOI RSBS540 ROSIERES

Avant toute utilisation de l'appareil, veuillus dire attentivement le present manuel et le conserver pour consultation ultérieure.

Avertissement

L'appareil electromenager n'est pas prevu a etreutiliser par les enfants ou par les infirmes sans surveillance.
- Les enfants doivent être surveillés pour assurer qu'ils ne jouent pas avec l'appareil electroménager.

CHARACTERISTIQUES

Réfrigérateur/congélateur à économie d'énergie

• La consommation d'énergie est réduite au minimum grâce à un dispositif permettant une distribution distincte de l'air frais dans le réfrigerateur et le conGPLateur.

Durées de refroidissement plus rapides

• La fonction de congélation rapide vous parmet de congefer les.aliments plus rapidement.

Taux élevé d'humidité pour une(Meilleure) conservation des produits frais

• Vous pouvez conserver des alimentes, fruits ou legumesTraits plus longtemps car votre réfrigerateur est équipé d'un système produitant de l'air froid très humide, ce qui le rend quatre ou cinq fois plus performant qu'un réfrigerateur normal.

Alarme de la porte

• Lorsque la porte du réfrigerateur reste ouverte pendant plus de deux minutes, une alarmé muscale se déclenché automatiquement. Cette fonction vous permet d'économiser de l'énergie et de conserver les aliments stockés dans l'appareil.

Glace et eau froide disponibles en grande quantité

• Le distributeur de glace et d'eau glacée fournit de la glace et de l'eau en permanence.

Bac réfrigerant supplémentaire

• Le bac réfrigérant supplémentaire vous permet d'acceder aux alimentés que vous utilisez le plus
  souvent sans avoir à ouvrir la porte principale de l'appareil et donc de réaliser des économies de temps et d'argent.

Ces instructions s'appliquent à différents modèles. Par conséquent, les caractéristiques de votre apparéil peuvent être légarement différentes de celles décrites dans ce manuel.

Qu'est-ce que le Cycle H. M. (High-efficiency, Multi-evaporation Cycle)?

• Le réfrigerateur et le congealateur sont équipés de dispositifs d'évaporation distincts. Les systèmes étant indépendants, le réfrigerateur et le congealateur sont réfrigérés individuellement selon les besoins et leur rendement est donc plus efficace.

Aucun risque de mélange d'odeur car les compartments sont complètements séparés.

SOMMAIRE

CHARACTERISTIQUES 2
PRECAUTIONS DE SECURITE 2
INSTALLATION DE L'APPAREIL 4
PREPARATION DE L'APPAREIL 5
PANNEAU DE COMMANDE EN FAÇADE 6
CONTRôle DE LA TEMPERATURE DU CONGÉLATEUR ET DU RÉFRIGÉRATEUR
DISTRIBUTEUR DE GLACE/DEAU FROIDE 9
RANGEMENT DES ALIMENTS 10

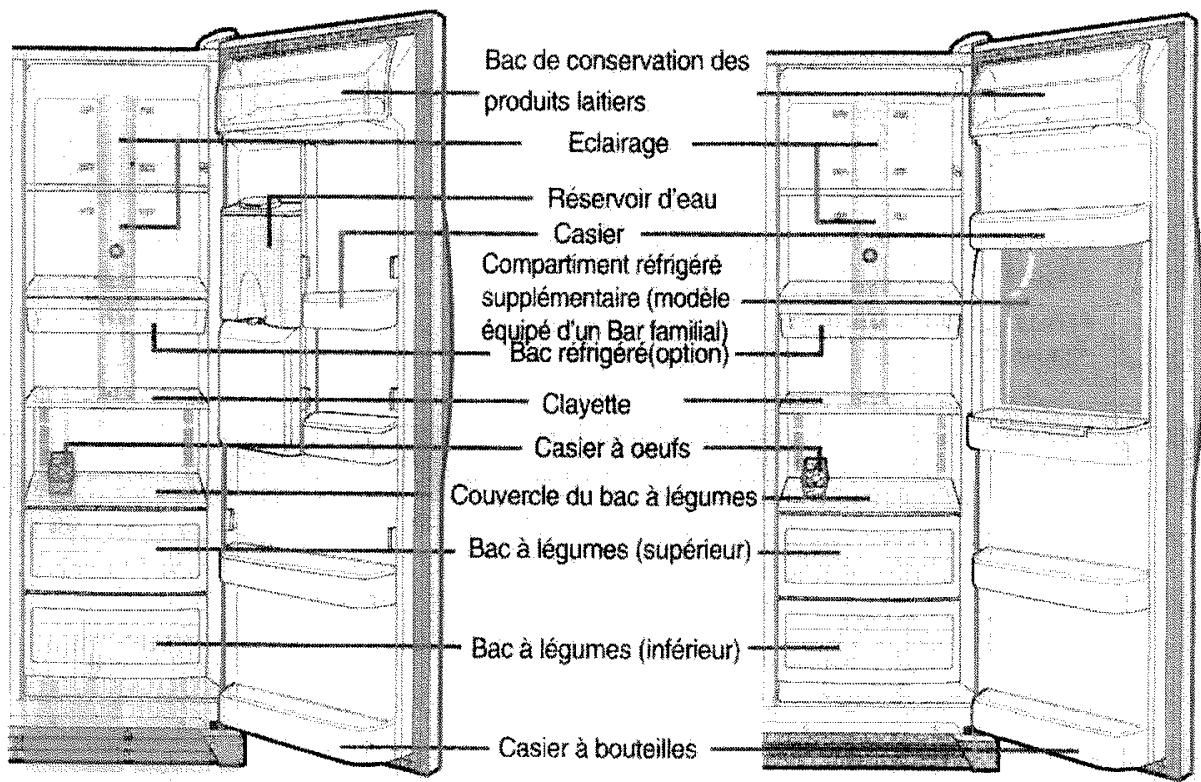

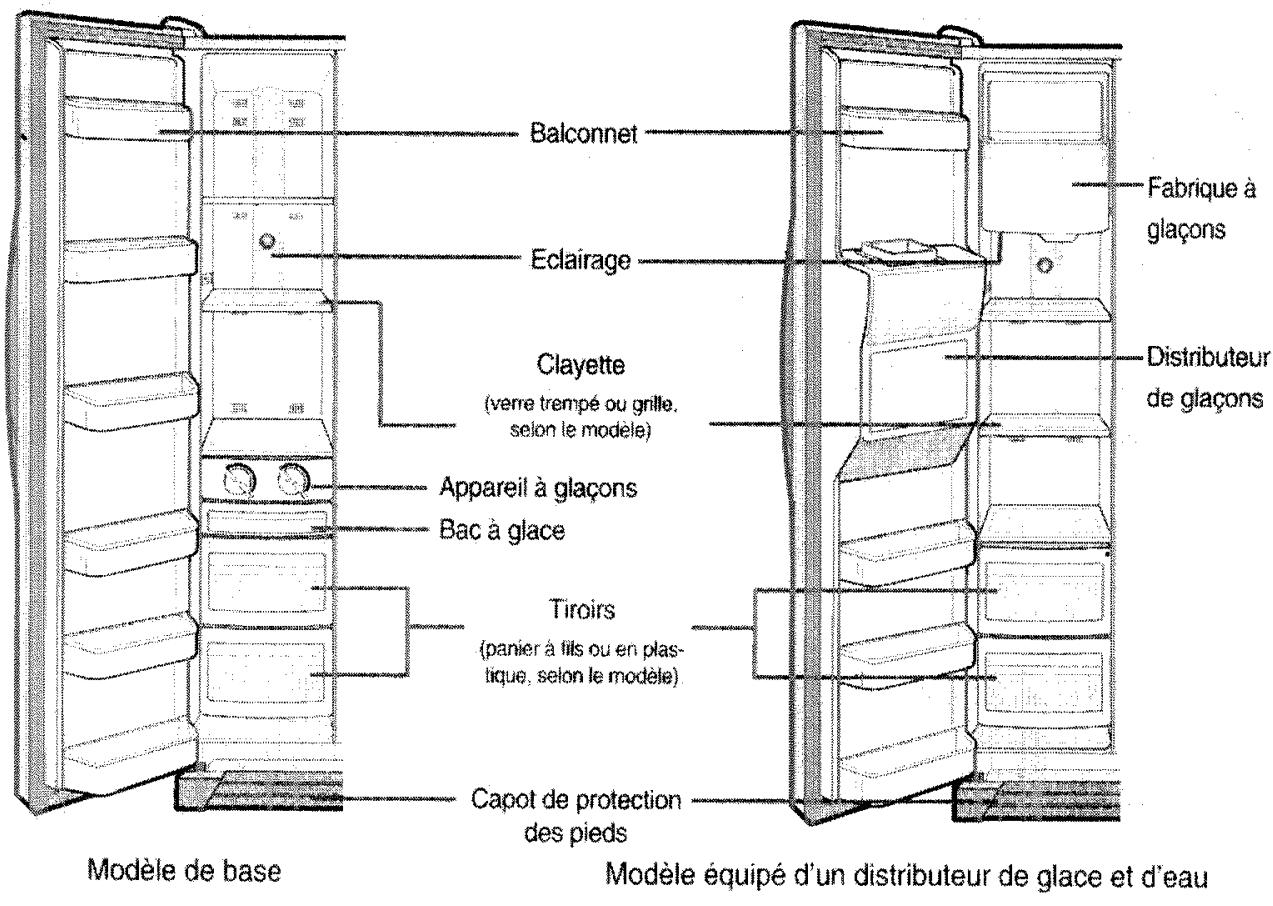

VUE DU REFRIGERATEUR 11
DÉMONTAGE DES ACCESSOIRES DU CONGELATEUR 12
DEMONTAGE DES ACCESSOIRES DU REFRIGERATEUR.13
COMPARTIMENT REFRIGERANT SUPPLEMENTAIRE 13
NETTOYAGE DES ACCESSOIRES 13

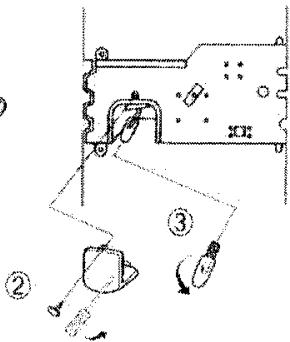

REEMPLACEMENT DE L'AMPOULE DE LA LAMPE 14

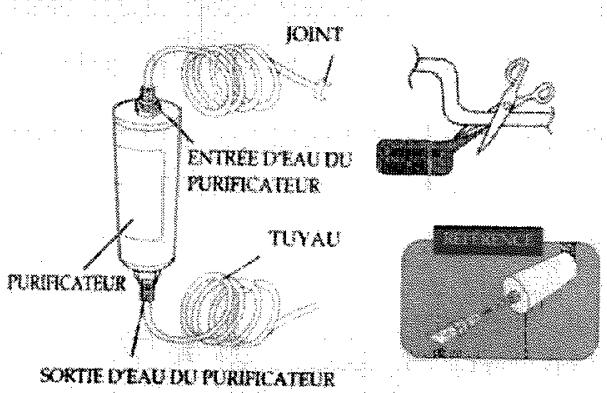

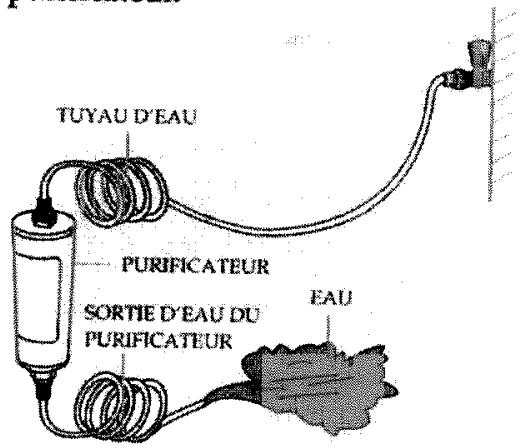

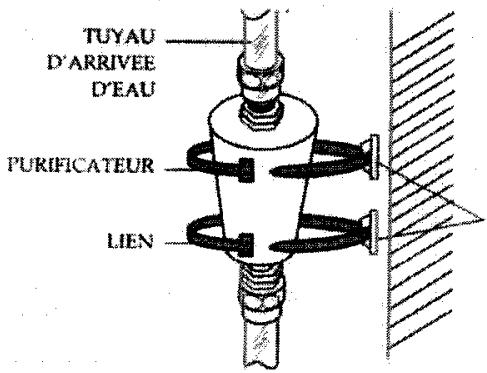

FILTREPOUR LA FABRICATION DES GLACONS. 15
PROBLEMES ET SOLUTIONS 15

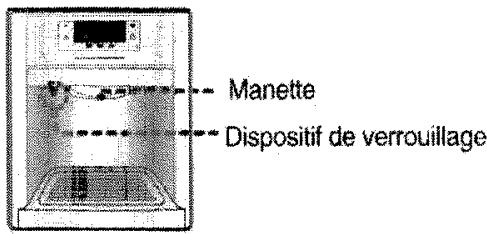

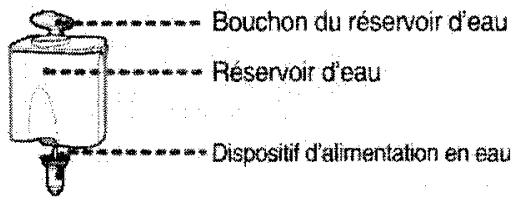

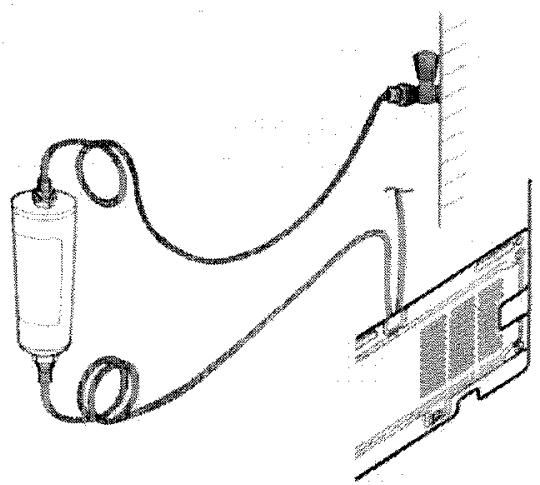

UTILISATION DU DISTRIBUTEUR D'EAU (OPTION) 16

PRECAUTIONS DE SECURIT

SYMBOLES D'AVERTISSEMENT UTILISÉS

AVERTISSEMENT	Indique un danger de mort ou de blessure graves.
ATTENTION	Indique un risque de blessure ou de dommage matériel.

AUTRES SYMBOLES UTILISÉS

	Indique quelque chose qu'il ne faut PAS faire.
	Indique quelque chose qu'il ne faut PAS démonter.
	Indique quelque chose qu'il ne faut PAS toucher.
	Indique une remarque à observer.
	Indique que la fiche d'alimentation doit être débranchée de la prise.
	Indique que l'appareil doit être mis à la terre pour empêcher toute décharge électrique.

Ces précautions ont pour but de prévenir les utilisateurs de l'appareil contre les risques de blessures éventuelles. Veillez à les respecter.
Après en avoir pris connaissance, conservez-les en lieu sur pour une consultation ultérieure.

AVERTISSEMENT

Ne branche pas le réfrigerateur/congélateur sur une prise multiple.

• Cela risque de provoquer un incendie.

Assurez-vous que la fiche d'alimentation n'est ni aplatie ni endomagée par l'arriere de l'appareil.

• Une fiche d'alimentation endommagée peutchauffer et provoquer un incendie.

Veillez à ce que de l'eau ne soit pas projetée sur le refrigerateur/congelateur.

• Cela peut provoquer un incendie ou une décharge électrique. N'utilise pas d'aerosols à proximé de l'appareil.

Cela peut provoquer un incendie ou une explosion.

Ne placez pas d'objets lourds sur le cordon d'alimentation.

• Cela risque de provoquer un court-circuit ou un incendie. N'introduisez pas la fiche d'alimentation dans la prise en avant les mains humides.

• Vous risquieriez de receivevoir une décharge électrique.

Ne placez pas de recipient rempli d'eau sur I'appareil.

L'eau en se renversant risque de provoquer un incendie ou une décharge électrique.

N'installez pas l'appareil dans un endroit humide ou il risque de receivevoir des projections d'eau.

• Une isolation défectueuse des pieces électricques peut générer une décharge électricque ou provoquer un incendie.

N'entreposez pas de substances volatiles ou inflammables dans le réfrigerateur.

• Le stockage de benzène, de diluant, d'alcool, d'ether, de gaz combustible liquéfied et d'autres produits de ce type peut provoquer des explosions.

Ne tentez pas de démonter, de réparer ou de modifier l'appareil.

• Vous courez le risque de provoquer un incendie, des pannes et/ou d'occasionner des blessures.

Debranche la fiche d'alimentation avant de remplacer l'ampoule interieure du réfrigérateur.

• Vous risquez sincen de receivevoir une décharge électrique.

Si vous souhaitez vous defaire de votre apparéil, commencez par retarder les portes et les joints.

Si un enfant venait a jouer dans l'appareil, la porte pourrait se refermer et il risquerais d'être enfermé et de mourir étouffé.

Connectez f'appareil sur une prise de terre.

• Un apparéil non relié à la terre risque de tomber en panne ou de provoquer une décharge électrique.

ATTENTION

Ne stockez pas trop d'aliments dans le réfrigérateur.

• Lorsque vous ouvrez les portes, des alimentés pouraient tomber et ils risqueraient de vous blesser et/ou de causeurs des dommages matériels.

Ne mettez pas de bouteilles ou de recipients en verre dans le congelateur.

• Le verre risque de se briser lorsque le contenu gele et ainsi provoquer des blessures.

Si la prise secteur est mal fixée, n'y introduisez pas la fiche d'alimentation.

• Cela pourrait provoquer une décharge électrique ou un incendie.

Ne débranchez pas le cordon d'alimentation en tirant dessus.

• Un cordon endommagé peut provoquer un court-circuit, un incendie et/ou une décharge électrique
• Dans ce cas, il doit être remplace par le fabricant, un réparateur/agree ou un agent de maintenance qualifié.

Ne posez pas d'objets sur l'appareil.

• Lorsque vous ouvrez ou fermez la porte de l'appareil, les objets risquent de tomber et d'occasionner des blessures et/ou des dommages matériels.

N'entrepose pas de médicaments, de produits chimiques et de produits sensibles aux variations de température dans le réfrigerateur.

• Vérifiez les étiquettes apposées sur les produits pour vous assurer qu'ils peuvent être réfrigérés.

Ne laissez pas les enfants s'accrocher aux portes de l'appareil.

Si vous décelez des bruits anormaux, des odeurs ou de la fumée, débranchez immédia-tement l'appareil et prenez contact avec votre revendeur SAMSUNG.

Ne touchez pas les parois internes du congelateur ni les produits stockés dans le congelateur en ayant les mains humides.

• Vous risque des engelures
  N'introduisez pas vos mains sous le réfrigérateur/ concélateur.
• Les bords pointus de l'appareil peuvent vous blesser.

N'introduisez pas vos doigts ni d'autres objets dans l'orifice du distributeur d'eau et de glacons.

N'utilise pas de chiffon mouillé ou humide pour nettoyer la prise. Retirez toute matière étrangère des broches de la fiche d'alimentation.

• Il peut y avoir un risque d'incendie

Si vous souhaitez déplacer le réfrigerateur/ concélateur, saisissez-le par les poignées situées à l'arrière et sous l'appareil.

• Si vous avez debranché l'appareil, attendez au moins cinq minutes avant de le rebrancher.

Si vous avez l'intention de ne pas vous servir du réfrigerateur/congeléaur pendant longtemps, débranchez-le.
- Toute dépréciation de l'isolement peut provoquer un incendie.

INSTALLATION DE L'APPAREL

Laissez un espace de 1 cm sur les cots et à l'arrière de l'appareil, vous réduirez ainsi sa consommation d'énergie.

Prévoyez suffisamment de place pour installer l'appareil sur une surface plane.

• Si l'appareil n'est pas de niveau, le système de refroidissement interme risque de ne pas fonction

Nettoyez vous réfrigérateur/ congélateur.

• Essuyez l'intérieur et l'extérieur de l'appareil avec un chiffon sec.

Rangez les alimentés dans le réfrigérateur.

• Attendez au moins deux ou trois heures après le branchement de l'appareil avant d'y stocker des aliments.

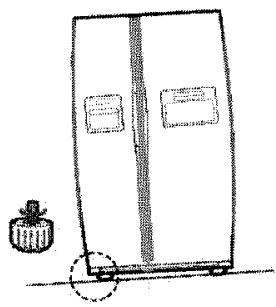

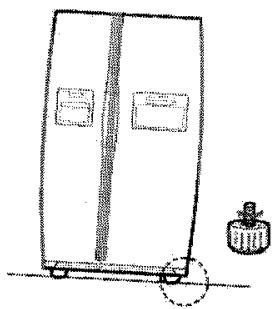

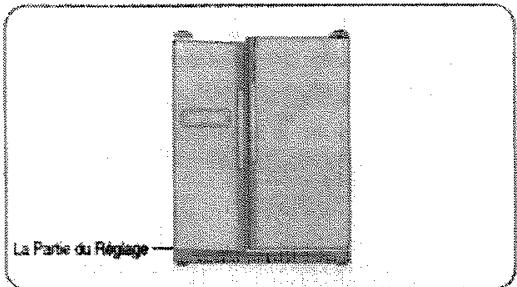

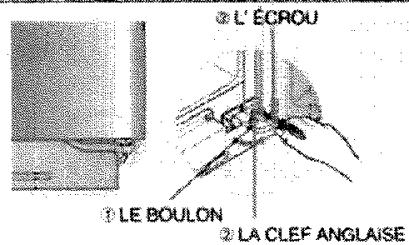

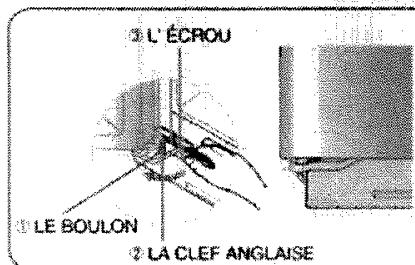

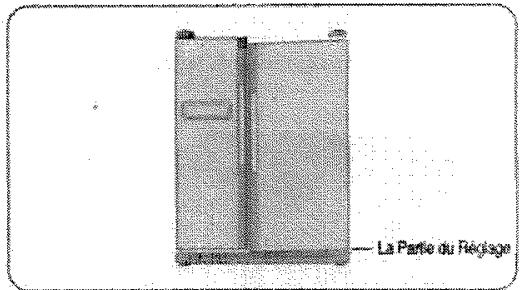

MISEÀ NIVEAU

Lorsque vous reglez le niveau de l'appareil, veillez à ce que les pieds avant soient légarement plus élevés que les pieds arrêtre pour faciliter l'ouverture et la fermeture des portes de l'appareil. Commencez par démonter le capot de protection des pieds et reglez ensuite le niveau du réfrigérateur/congélateur.

Si l'appareil penche a gauche, tournez la vis de réglage du pied gauche dans le sens de la flèche.

Si l'appareil penche à droite,
tournez la vis de réglage du pied
droit dans le sens de la flèche.

MISE A LA TERRE DE L'APPAREIL

AVERTISSEMENT

L'appareil doit obligatoirement etre mis à la terre.

Le réfrigerateur/congélateur doit être impérativement raccordé à une prise de terre et cela afin d'éviter tout risque de court-circuit de l'appareil.

PREPARATION DE L'APPAREIL

Pour que vous appareil soit totalement opérationnel, effectuez les étapes suivantes. S'il ne fonctionne pas correctement, vérifie l'alimentation et le circuit électrique. En cas de doutes ou de problèmes, prenez contact avec votre revendeur SAMSUNG.

Placez les clayettes et les conteneurs, otes pour le transport, a leurs places respectives (reportez-vous aux pages 10 à 12).

fois que vous ouvre la porte.

Réglez la température sur le niveau le plus froid et attendez une heures. Le congeilateur doit se refroidir légèrement et le moteur doit fonctionner à un

Nettoyez le réfrigerateur/congélateur
ainsi que ses accessoires pour enlever
la poussière accumulée pendant
l'emballage et le transport

rythme régulier et produit un léger ronflement.

Lorsque la température est suffisamment basse, vous pouvez stocker des aliments dans l'appareil.

(reportez-vous à la page 13).
Lorsque l'appareil est branché, la lampe interieure doit s'allumer chaque

La température appropriée sera atteinte quelques heures après la mise en fonction de l'appareil.

Votre réfrigerateur/congélateur fonctionne grâce à un comprésseur qui démarre automatiquement afin de maintainir une température interne constante.

Lorsque le compresseur est neuf, il doit être rode pendant une période qui peut durer jusqu'à cinq mois. Pendant cette période, il se peut qu'il soit légarement bruyant.

Ceci est normal et ne constitue pas un defaulted.

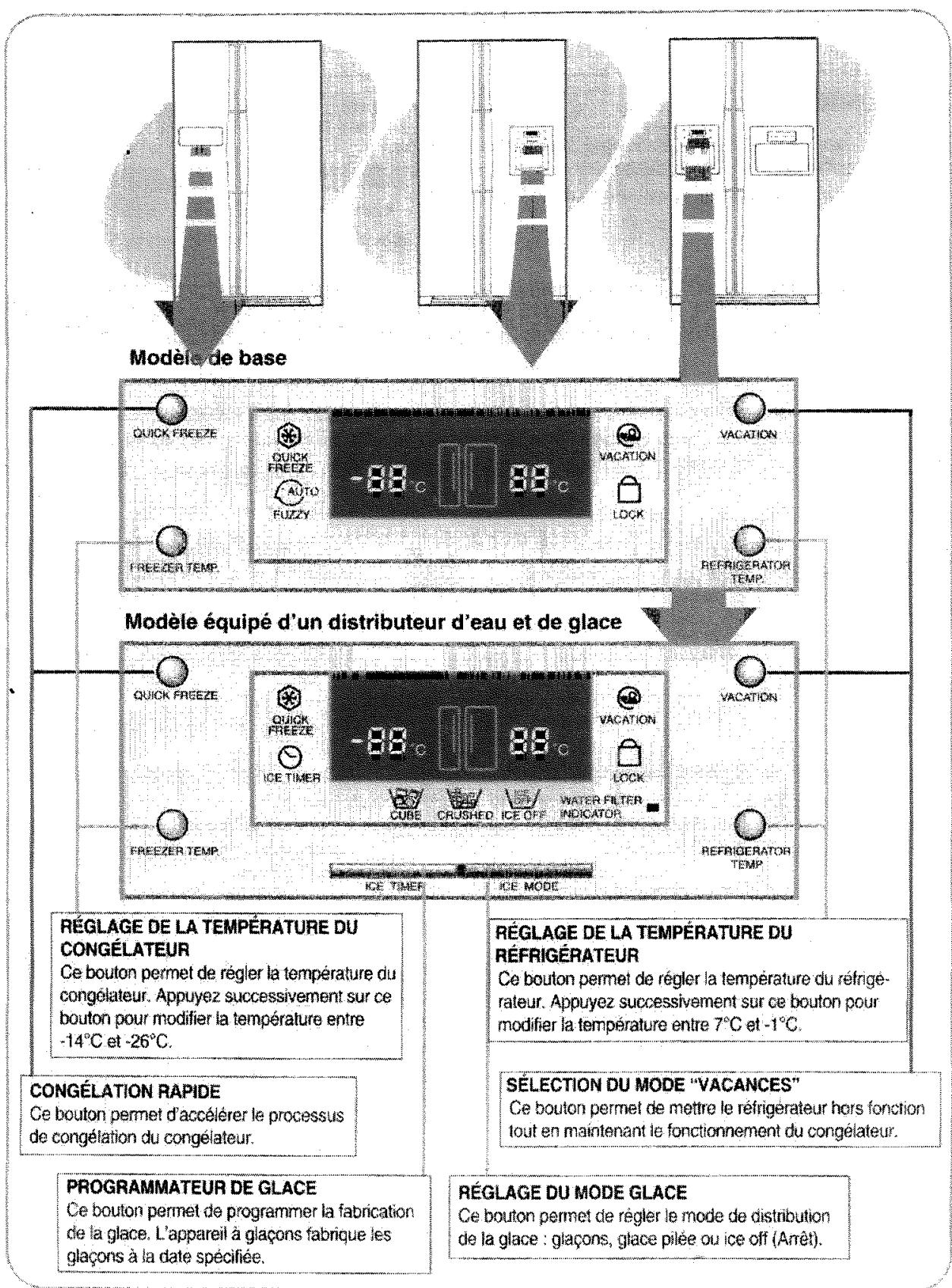

PANNEAU DE COMMANDE EN FACADE

CONTRôle DE LA TEMPERATURE DU CONCELATEUR ET DU REFRIGERATEUR

Congélateur

• Vous pouvez régler la température du conge lateur entre -14^ et -26^ .
• Appuyez sur le bouton FREEZER TEMP. plusieurs fois jusqu'à ce que la température souhaïée s'affiche.
• Les changements de température successifs s'affichent entre -14^ et -26^ . Lorsque la température affichée atteint -26^ , l'affichage repasse à -14^ .
• Àpres cinq secondes, la températe moyenne du congeilateur s'affiche puis change à mesure que le congeilateur atteint la nouvelle températe.

Réfrigérateur

• Vous pouvez régler la température du réfrigerateur entre 7^ et -1^ .
• Appuyez sur le bouton REFRIGERATOR TEMP. plusieurs fois jusqu'à ce que la température souhaitation s'affiche.
• Les changements de température successifs s'affichent et l'affichage suit les mêmes règles que celui du réfrigerateur.
• Si la température est régée sur -1^ ou 0^ , l'eau présente sur la clayette peut légérer geler. Si votre apparéil est dôté d'un distributeur d'eau et de glace, réglez la température du réfrigerateur au-dessus de 0^ pour que l'eau contenue dans le réservoir du compartment réfrigerateur ne géle pas.

Affichage de la température

La température en cours ou celles sélectionnées pour le congeilateur s'affichent.

Affichage de I'etat du concélateur

Indique que vous effectuez un réglage de la température du congealateur ou que vous en avez ouvert la porte.

Affichage de la température

La température en cours ou celle sélectionnée pour le réfrigérateur s'affichent.

Affichage de I'etat du réfrigérateur

Indique que vous effectuez un réglage de la température du réfrigerateur ou que vous en avez ouvert la porte.

VOYANTS (MODELE DE BASE)

Freeze

• Ce voyant s'allume lorsque vous appuyez sur le bouton QUICK FREEZE.
• Appuyez à nouveau sur le bouton pour annuler le mode de congélation rapide.

Le congelasteur repasse automatiquement en mode normal après une durée de 2 heures et demie.

• Lorsque le cordon d'alimentation est branché dans la prise murale, le voyant Fuzzy est allumé. Le compresseur, le ventilateur et le système de dégivrage sont contrôlés automatiquement pour optimiser la conservation des alimentés.

• Lorsque levoyant Vacation est allumé, le réfrigerateur est étient mais le conGPLateur fonctionne. Appuyez à nouveau sur le bouton pour annuler le mode "Vacances". Retirez tous les alimentés se trouvant dans le réfrigerateur avant de selectionner ce mode.

• Cevoyantindiquequelesquatreboutonsdefonctionsontetéverrouillés.
• Pour procédez au verrouillage, appuyez simultanément sur les boutons FREEZER TEMP. et REFRIGERATOR TEMP. pendant trois secondes environ. Appuyez à nouveau sur les deux boutons pendant trois secondes pour les déverrouiller.

AUTRES VOYANTS (MODELE ÉQUIPÉ D'UN DISTRIBUTEUR D'EAU ET DE GLACE)

Glaçons, Glace Pilée et Ice Off (Arrêt de fabrication de glace)

• Appuyez sur le bouton ICE MODE pour activer la fonction de fabrication de glaçons ou de glace pilée ou pour la désactiver.

Appuyez sur le bouton une ou plusieurs fois pour changer successivement la selection et activer à votre convenance l'option glaçons, glace pilée ou ice off. Levoyant approprié s'allume.

Si youchosissez l'option "Ice off", I'appareil a glacons du congelateur est mis hors fonction jusqu'à ce que vous activiez le mode glace et le regliez sur glacons"ouglace piléeVeillez àretirer tous les glacons présents dans le bac a glace.

Programmateur de glace et Mode "Vacances"

Appuyez sur le bouton ICE TIMER pour programmer la fabrication de la glace.
Le mode "ice off" est automatiquement selectionné. Retirez tous les glaçons prênts dans le bac à glaçons.

• Vous pouvez régler le programmeur de glace entre 3 et 30 jours. Lorsque l'affichage atteint 30 jours, il repasse à 3 jours. Par exemple, si vous doivent vous absenter 10 jours, réglez le programmeur sur 10 jours. L'appareil à glaçons se déclenchera automatiquement au bout de 8 jours et commencerà à fabriquer de la glace.

• Appuyez sur le bouton ICE MODE pour désactiver le programmeur de glace. Veillez à夕阳 tous les glaçons prêsent dans le bac à glace après avoir reglé le programmeur.

• Si vous sclectionnez les modes "Vacances" et "Programmateur de glace", le réfrigerateur est automatiquement mis hors fonction. Retirez tous les alimentés stockés dans le réfrigerateur mais laissez le robinet d'eau ouvert. Vérifie que le robinet et les joints de tuyauterie ne fuièn pas. A l'heure de démarrage prévue, l'appareil commence à fabriquer de la glace, le mode "Vacances" est annulé et le réfrigerateur fonctionné normalement.
• Si vous scélectionné le mode "Vacances" sans scélectionner le mode "Programmateur de glace" lorsque vous devez vous absenter pour une longue durée, férmez le robinet d'alimentation d'eau. Le réfrigerateur est hors fonction et le mode "ice off" est activé. Retirez les alimentés restant dans le réfrigerateur, ainsi que tous les glaçons du bac à glace.
• Si vous laissez le mode "Vacances" en fonction très longtemps, vous devrez à votre retour, restorer environ 10 verres d'eau du distributeur d'eau.

Voyant du filtré à eau

• Initialement, levoyant du filtré à eau est vert. Appuyez simultanément sur les boutons ICE TIMER et ICE MODE pendant environ trois secondes pour régler la date d'installation du filtré à eau.

• Levoyant vert devient orange au bout de cinq mois pour vous indiquer que le filtré à eau devra être prochainement remplace. Il devient rouge au bout d'un mois supplémentaire (six mois après le remplacement ou l'installation du filtré) pour indiquer que le filtré à eau doit obligatoirement être remplace.
• Si vous voulez eteindre levoyant du filtre ou si le filtre n'est pas connec
  té, appuyez en même temps et pendant 5 secondes sur les boutons ICE TIMER et ICE MODE.

Si vous désírez une nouvelle fois étèindre levoyant du filtre, appuyez sur les deux boutons en même temps et cela pendant 3 secondes.

FABRICATION DE GLAÇONS (MODELE DE BASE)

Tirez le bac à glace vers vous.

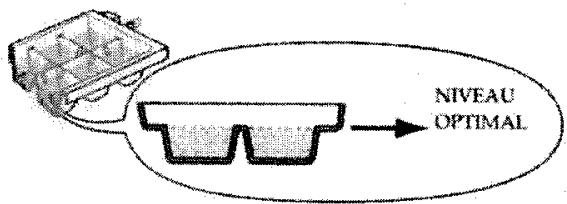

Ajoutez de I'eau jusqu'à la marque indiquant le niveau d'eau.

Remettez le bac à glace en place.

DISTRIBUTEUR DE GLACE / D'EAU FROIDE (UNIQUEMENT POUR LES MODELES EQUipes D'UN DISTRIBUTEUR DE GLACE ET DEAU)

L'appareil à glaçons fabrique automatiquement 10 glaçons à la fois et environ 100 glaçons par jour. Cette quantité peut varier en fonction de certains facteurs tels que la température du conge lateur et le nombre de fois ou la porte est ouverte. Lors de la première mise en fonction de l'appareil, le mode

"Glaçons" est sélectionné automatiquement.

Appuyez sur le bouton ICE MODE pourselectionner le type de glace désiré :

Glaçons
Glace pilée
Pas de glace

Poussez la manette du distributeur de glace avec une tasse.

• Placez une tasse sous le distributeur pour éciter les projections de glace.
• Si vous souhaitez utiliser le distributeur de glace et le distributeur d'eau froide, utiliser le distributeur de glace en premier.

N'introduisez jamais vos doigs ni:aucun autre objet dans l'orifice dudistributeur.

La porte du distributeur de boison est equipée d'une resistance chauffante evitant tout risque de gel. Cette résistance est place en sortie usine sur la position marche (ON). Pour un usage normal et inclin d'effectuer des économies d'énergie, il est préféable d'éteindre cette résistance (position OFF). Activé la uniquement si l'apparil se trouve dans une pièce ou un risque de gel peut survenir.

RANGEMENT DES ALIMENTS

MÉTHODES DE STOCKAGE DES ALIMENTS RÉFRIGÉRÉS

Clayette en verre trempe

• Elle peut être utilisée en toute sécurité car elle ne risque pas de se briser en cas de chute.

Bac réfrigéré (option)

• Il permet de preserver le goût des alimentés et de prolonger leur fraîcheur. Utilisez ce bac pour conserver du Fromage, de la viande, du poisson ou to devant être consommé rapide

Bac à légumes fraîcheur à contrôle d'humidité

• Il sort à stocker les légumes.
• Ce bac est hermétique. Les alimentés qui y sont stockés ne sont donc pas affectés par le système de refroidissement. Ce bac a la propriété de préserver pendant longtemps la teneur en eau et la fraîcheur des alimentés.

Bac à fruits

• Il sort a stocker les fruits.
• Ce bac préserve pendant longtemps la fraîcheur des fruits enMAINENANT leur teneur en eau.

Bac de conservation des produits laitiers

• Il peut être utilisé pour stocker des alimentés gras comme le beurre et le fromage.

Casier à fonctions multiples

• Il peut être utilisé pour stocker des alimentés conditionnés dans de petits emballages,els que le fait ou les yaourts.

Compartment réfrigéré supplémentaire (modèle équipé d'un Bar Familial)

• Il peut être utilisé pour stocker des produits féquement utilisés, tels que des boissons.

Clayette de rangement des boissons

• Elle peut être utilisé pour stocker des bouteilles, des cannettes et des briques de toutes tailles.

Casier range oeufs

Mettez les oeufs dans ce casier et placez le ensuite sur la clayette en verre trempe.

MÉTHODES DE STOCKAGE DES PRODUITS CONGELÉS

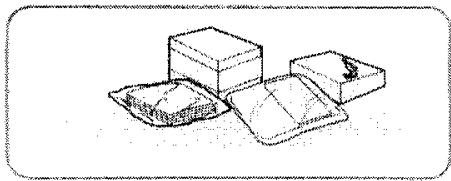

Casier à fonctions multiples

• Il peut être utilisé pour stocker les petits paquets d'aliments congeçelés.

Clayette en verre trempe

• Elle peut être utilisée pour stocker tous les types d'aliments congelez.

Bac de rangement de la viande et des alimentes secs

• Il peut être utilisé pour stocker la viande et les aliments secs. Les aliments doivent être soigneusement emballés ou placés dans des recipients destinés à la congélation.

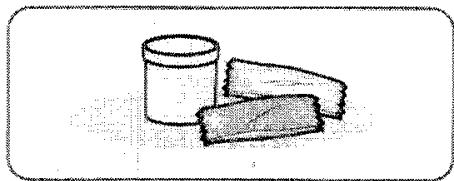

Balconnet de la porte

• Il peut être utilisé pour les produits congelés.

Couvercle du distributeur de glace et de la fabrique à glaçons

N'introduisez pas vos doigs ni aucun objet dans le couvercle du bac à glace et de la fabrique à glaçons.

VUE DU REFRIGÉRATEUR

CONGÉLATEUR

DÉMONTAGE DES ACCESSOIRS DU CONGÉLATEUR

Clayette en verre trempe

Tirez la clayette jusqu'à sa butée, puis soulevez-la et retirez-la.

Casier à fonctions multiples et casier à bouteilles

Saisissez le casier à deux mains et souvevez-le pour le prisoner.

Bac de conservation de la viande et des aliments secs

Tirez sur le bac et soulevez-le légèrement pour le retarder.

Appareil à glaçons et bac à glace

Retirez le bac a glace en

le tirant vers vous.

Retirez ensuite l'appareil à glaçons (modèle de base uniquement).

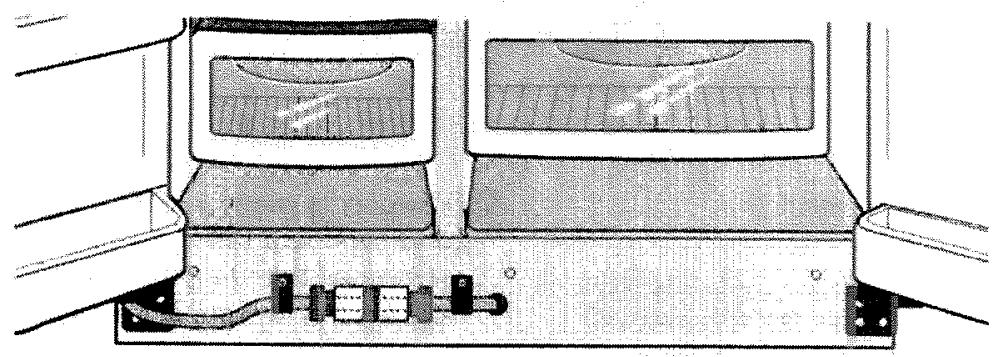

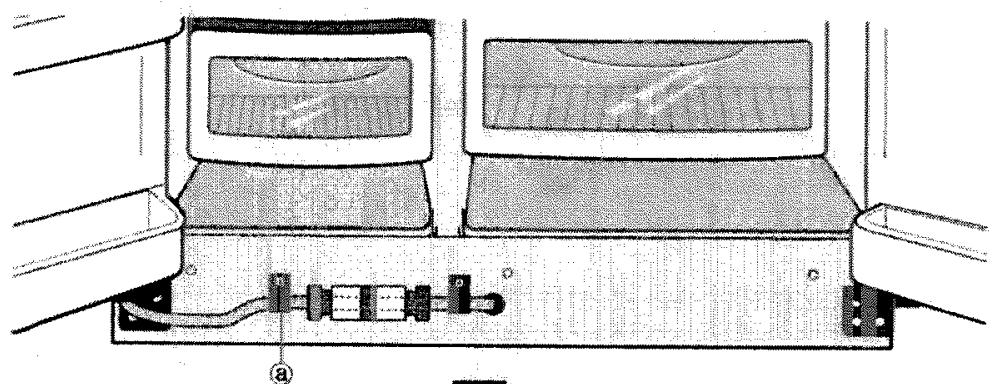

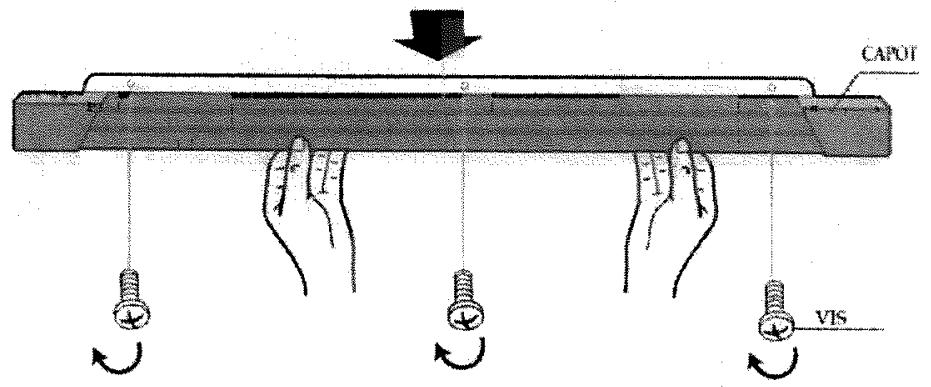

Capot de protection des pieds

• Ouvrez les portes du congealteur et du réfrigerateur, retirez les trois vis et demontez le capot de protection.

• Pour remonter le capot de protection, remettez-le en place en serrant les trois vis.
  念 Ne retirez le capot de protection qu'en cas d'extreme nécessite.

REMARQUE Ne forcez pas trop pour demonter le capot de protection afin de ne pas l'endommager.

DÉMONTAGE DES ACCESSOIRS DU RÉFRIGÉRATEUR

Clayette en verre trempe

Tirez la clayette jusqu'à sa butée, puis soulevez-la et retirez-la.

Casier à bouteilles

Saisissez le casier à deux mains et soulevez-le légèrement pour le retirer.

Couvercle et bac à légumes à humidité contrôle.

• Saisissez le bac par sa poignée, tirez-le vers vous et soulevez-le légèrement pour le retirer.
  Retirez le couvercie en le tirant vers vous.

COMPARTIMENT REFRIGERANT SUPPLEMENTaire (MODELE EQUIPE D'UN BAR FAMILIAL)

Pour acceder au compartment réfrigerant supplémentaire, saisisse la poignée de la porte du compartment et tirez-la vers le bas.

• Le compartmenté réfrigérant supplémentaire est très pratique car il vous évite d'avoir à ouvrir la porte principale du réfrigerateur. En outre, ce système vous permet d'économiser de l'énergie.

I est recommendé d'utiliser le compartment supplementétaire pour stocker les denrées alimentaires les plus fréquement utilisées telles que les boissons.

Lorsque la porte est ouverte, elle peut servir de plateau sur lequel vous pouvez poser des objets, tels que des bouteilles et des verres.

• Ne rayez pas la surface de la porte.

N'enlevez jamais la porte du compartment réfrigerant supplémentaire car celui-ci ne peut pas fonctionner en l'absence de porte.

Lorsque you fermez la porte du compartiment refrigerant supplémentaire, veillez a ne pas placer vos mains ou doigts dans un endroit ou ons risqueraient d'être coinces ou blesses.

Si vous laissiez la porte ouverte et l'utilise comme plateau, n'y placez pas d'objets lourds. Ne laissiez pas les enfants s'accrocher à la porte au risque qu'ils se blesSENT ou endommagent le matériel.

NETTOYAGE DES ACCESSOIRES

Intérieur

• Employez un dédTangent doux pour nettoyer les accessoires. Essuyez-les ensuite avec un chiffon sec.
• Àprouv avoir nettoyé les accessoires, vérifie qu'ils sont secs avant de les réutiliser.

Exterieur

• Essuyez le panneau de commande en façade à l'aide d'un chiffon propre.
• Il est recommendé de nettoyer les portes et les poignées avec un chiffon imbibé d'un détergent doux et de les essuyer avec un chiffon propre.
• Il est recommendé de nettoyer l'extérieur de l'appareil une ou deux fois par an.

Arriere

• Passez l'aspirateur une ou deux fois par an pour enlever la poussière accumulée à l'arrête de l'appareil.

Distributeur de glace et d'eau et grille de drainage (modèle équipé d'un distributeur de glace et d'eau)

• Nettoyez le distributeur de glace et d'eau à l'aide d'un chiffon humide. Essuyez-le ensuite avec un chiffon sec.
  Veillez a ce que le distributeur de glace et d'eau ainsi que la grille de drainage restent secs.

Compartment réfrigerant supplémentaire (modèle équipé d'un Bar familial)

• Nettoyez le compartment réfrigerant supplémentaire à l'aide d'un chiffon humide. Essuyez-le ensuite avec un chiffon sec.

Joints d'etanchéité en capoutchouc des portes

• Si les joints d'étanchéité en caoutchouc sont sales, les portes ne pourront pas se fomer correctement ce qui nuira au bon fonctionnement du réfrigerateur et du congélateur. Nettoyez-les avec un chiffon imbibé de détergent doux et essuyez-les avec un chiffon sec.

Lorsque you nettoyez ou cessez d'utiliser l'appareil pendant longtemps, débranchez-le, laissez les portes ouvertes et voirlez à ce qu'il reste sec.
N'tutilise pas de vaporisateur d'eau pour le nettoyer.
- N'utilise pas de benzène, de diluant ou de détergent pour voitures.

REMPLACEMENT DEL L'AMPOULE DE LA LAMPE

Avant de remplaçer l'ampoule, débranchez l'appareil de la prise secteur. Si le remplacement de l'ampoule vous pose des problèmes, prenez contact avec le service après-vente.

AMPOULE DU CONGÉLATEUR (MODELE DE BASE UNIQUÉMENT)/RéFRIGÉRATEUR

Placez un toumevis plat sous les ergots du couvercle de la lampe et poussez dans la direction indiquée par la flèche.

Tirez le couvercle dans lesens de la flèche.

Après avoir remplace l'ampoule, replaces le couvercle.

AMPOULE DU CONGÉLATEUR (MODELE ÉQUIPÉ D'UN DISTRIBUTEUR DE GLACE ET D'EAU)

Soulevez et retirez le tiroir de la fabrique de glace (1).

Retirez le couvercle de la lampe à l'aide d'un tournevis (2).

Remplacez I'ampoule (3) et replaceze le couvercie.

Replacez le tiroir de la fabrique de glace en place.

1

FILTRE POUR LA FABRICATION DES GLAÇONS

A quoi sert ce filtré ?

• Le filtr de fabrication des glaçons est un dispositif permettant d'éliminer les impuretés de l'eau.

Comment doit je installer le filtrer ?

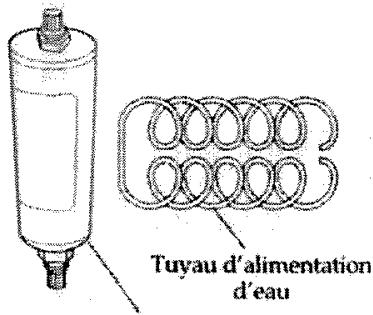

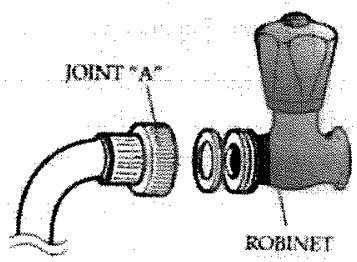

• Raccordez le filtre fourni au robinet d'eau (reportez-vous au manuel d'installation).
• Rincez le filtré à l'eau pour éliminer les résidus.

Aquelle fréquence doit-je changer le filtré ?

Tous les 6 mois en moyenne, cette fréquence pouvant toute fois varier en fonction de la qualité de l'eau.
Levoyant du filtre devient orange pour vous informer que vous devrez prochainement le remplacer. Lorsqu'il est rouge il est grand temps de remplaner le filtre. Vous pouvez vous procuren des filtres a eau aprous de votre revendeur et dans les centres agreees.

Filtrage des produits chimiques et purification

• Le cadre de fabrication des glaçons utilise du carbone pour filtrer les odeurs, les produits chimiques et les autres impuretés.

Le réfrigérateur/congélateur ne fonctionne pas du tout ou il ne réfrigère pas assez

• Verifiez que la fiche d'alimentation est branchée convenablement.
  Vérifiez que le fusible de la prise secteur n'a pas sauté.
• Le panneau de commande en façade est-il régèle sur la température ajustée?
  L'appareil est-il exposé directement aux rayons du soleil ou situé à proximité d'une source de chaleur ?
  L'arriere de I'appareil n'est-il pas trop pres du mur ?

Les alimentés stockés dans le réfrigerateur sont con-gelés

Le panneau de commande en façade est-il régle sur la température ajustée?
- La température de la pierce est-elle trop BASSE ?
Avez-vous place des alimentes ayant une teneur en eau elevée dans la partie la plus froide du réfrigerateur.

Des bruits ou sons inhabituels se propagent

Vérifiez que le sol est plan et stable.
L'arriere de l'appareil est-il trop pres du mur?
- Quelque chose est-il tombé derrière ou sous l'appareil?
- Entendez-vous le bruit du compresseur dans l'appareil?

• Un bruit "d'horloge" peut provenir de l'intérieur de l'appareil, mais ceci est normal. Il résultat des phénomènes de contraction ou d'expansion des accessoires.

Les angles avant et les parois de l'appareil sont chauds et de la condensation se forme

• Des conduits calorifugés sont installés dans les angles avant du réfrigerateur pour éviter la formation de condensation.
• La condensation peut se former lorsque vous laissez la porte de l'appareil ouverte trop longtemps ou lorsque vous stockez dans le réfrigerateur des produits à teneur en eau élevé sans les avoir emballes et lorsque la température et le niveau d'humidité sont élevés.

Le distributeur de glace ne fonctionne pas

Avez-vous arrêté la fonction de fabrication de la glace?
- Y-a-t-il de la glace dans le compartment à glace ?
- Le robinet d'eau est-il ouvert et la conduite d'eau raccordée?
- La température du congeilateur est-elle trop élevée? (Réglez-la à un niveau plus bas.)
- Avez-vous attendu 12 heures après l'installation de l'appareil avant de fabriquer de la glace?

Des gargouillagement se produit dans le réfrigérateur

• Le bruit est produit par la circulation du fluide frigorigène à l'intérieur du réfrigerateur/congélateur.

Une mauvaise odeur regne dans l'appareil

• Vous n'avez pas enveloppè les alimentés qui dégagent une odeur forte ou vous avez oublie celui quelsque chose dans le réfrigerateur.
• Enveloppez hermétiquement les alimentés qui dégagent une odeur forte. Jetez tout produit périmé.

La paroi du congélateur est couverte de givre

• Les dispositifs d'entrée et de sortie de l'air sont-ils bouchés?
• Prévoyez suffisamment d'espace entre les produits stockés pour permettre une circulation efficace de l'air.
  La porte est-elle correctement fermée?

Pas de distribution d'eau

• Le robinet d'eau est-il ouvert et la conduite d'eau raccordée?
  La conduite d'eau est-elle bouchée?
• Le réservoir d'eau est-il gelé en raison d'une température du réfrigerateur trop BASSE?

Modifiez le réglage de la température.

UTILISATION DU DISTRIBUTEUR D'EAU (OPTION)

Gracé au distributeur d'eau, vous pouvez obtenir facilement de l'eau réfrigérée sans avoir à ouvrir la porte du réfrigerateur. De plus, vous pouvez réaliser des économies d'énergie en réduisant de plus de 30% , le nombre de fois où la porte est ouverte.

Presentsation

SI VOUS N'UTILISEZ PAS DISTRIBUTEUR, PROCEDEZ AINSI

Enoncez fermement le dispositif d'alimentation en eau dans l'orifice de fixation.

• La porte ne se ferme pas automatiquement en raison des fuites de froid lorsque le dispositif d'alimentation en eau n'est pas en place.

Réglez le dispositif de verrouillage sur la position "LOCK"(VERROUILLE).

• Si le dispositif d'alimentation en eau est fixé uniquement au niveau du trou de fixation et que le dispositif de verrouillage est régé sur la position "OPEN"(OUVERT), le dispositif d'alimentation en eau risque de sortir de sa fixation.

Pour empêcher les enfants d'utiliser le distributeur, réglez le dispositif de verrouillage sur "LOCK".

REMLISSAGE DU RÉSERVOIR D'EAU

Retirez le bouchon du réservoir d'eau et replisssez-le d'eau potable.

• Remplissez complètement le réservoir (un peu plus de 4,2 litres).

Replacez le bouchon en I'enfoncant jusqu'à ce qu'il s'enclenche.

INSTALLATION D'UNE BOUTEILLE ORDINAIRE

Appuyez sur le levier de fixation, soulevez le réservoir d'eau puis retirez-le.

Retirez le dispositif d'alimentation en eau du réservoir puis placez-le sur une bouteille d'eau de source ordinaire et tournez-la pour la mettre en place.

Renversez le dispositif d'alimentation en eau, puis enclenchez-le dans le trou de fixation.

• Des gargouillements peuvent se produit lorsqu'air contenu dans les bouteilles d'eau minérale ou d'autres boissons pénétre dans le réservoir.
• Certaines bouteilles ordinaires ne s'adaptent pas au dispositif d'alimentation en raison de leur talle.
  Si Ieau ne coule pas convenablement lorsque vous appuyez sur la manette, appuyez de nouveau.
  Nutilisez pas de boissons gazeuses, telles que le cola, le cidre ou les sodas. Lorsque vous appuyez sur la manette, la boisson risque de s'échapper en raison de la pression elevée du gaz carbonique accumulé dans la partie supérieure de la bouteille.
• Utilisez uniquement de I'eau minérale en bouteille ou de I'eau du robinet bouillie ne contenant pas de particu-ules.

Réserveur d'eau / Dispositif d'alimentation

Tirez l'ensemble vers le haut et demontez les crochets de part et d'autre du grand bouchon.

Desserrez le dispositif d'alimentation en eau en le tournant dans le sens de la flèche et retirez-le.

Essuyez le grand bouchon et nettoyez le réservoir à eau à l'aide d'un chiffon imbibé d'eau chaude et de détergent.

• Retirrez le bouchon en le tirant vers le haut. Nettoyez le bouchon et le filtre à l'aide d'une Brosse soupie.

Une fois le dispositif d'alimentation en eau nettoyé avec la BrosseSouple,appuyez sur la manette d'alimentation en eau, puis nettoyez-la a l'eau courante.

Attention

• Nettoyez fréquement le réservoir d'eau si vous y versez du thé ou d'autres boissons de ce type. Utilisez uniquement du thé filtré. Par mesure d'hygiène, il est recommandé de ne pas y verser de boissons très sucrées, tels que des jus de fruits.
• Essuyez le réserve à l'aide d'un chiffon improugné de vinaigre ou d'eau salée pour retarder les dépôts eventuels.
• Verifiez que le joint d'étanchéité en caoutchouc du dispositif d'alimentation en eau est bien en place ou n'a pas été endommagé par un objet contendant car des fuites pouraient se produit.

Temperatures de la pierce

Ce réfrigérateur/congélateur est conçu pour fonctionner aux températures ambiantes spécifiées sur la plaque signalétique.

Plages de températures	Symbole	Température ambiente
		Maximale	Minimale
Tempérées froides	SN	32°C	10°C
Tempérées chaudes	N	32°C	16°C
Subtropicales	ST	38°C	18°C
Tropicales	T	43°C	18°C

REMARQUE

Certains facteurs teils que l'emplacement de l'appareil, la temperature ambiante et la fréquence à laquelle vous ouvrez la porte peuvent avoir un impact sur la temperature interne de l'appareil, Réglez convenablement la temperature de manière à compenser l'effet de ces facteurs.

Manuel d'installation

tion

Prenz connaiss informations contenues manuel avant de proceder installation de rappareit

INSTALLATION DU RÉFRIGÉRATEUR/CONGÉLATEUR

Vérification des dimensions de la porte d'entrée

Vérifiez les dimensions de votre porte d'entrée pour vous assurez qu'elles permettent le passage de votre réfrigérateur / congélateur.

Profondeur de la porte (sauf les poignOse)	Dimension
	largeur	profondeur	hauteur
40mm	917mm	884mm	1783mm
50mm	908mm	724mm	1760mm
85mm	917mm	729mm	1783mm
	908mm	759mm	1760mm

Choix de l'emplacement de votre réfrigérateur/congélateur

• Choisissez un emplacement permettant un accès facile à l'alimentation d'eau.

• Prévoyez un espace suffisant autour de l'appareil :

• 1 cm de chaque côté

• 1 cm au-dessus du réfrigérateur / congélateur

• L'emplacement ne doit pas etre directement exposé aux rayons du soleil.

SI L'APPAREIL EST TROP GRAND POUR PASSER PAR LA PORTE D'ENTREE

Démontage du capot de protection des pieds

Ouvrez les portes du congelateur et du réfrigerateur et demontez le capot de protection des pieds en tournant les trois vis de fixation dans le sens opposé des aiguilles d'une montre.

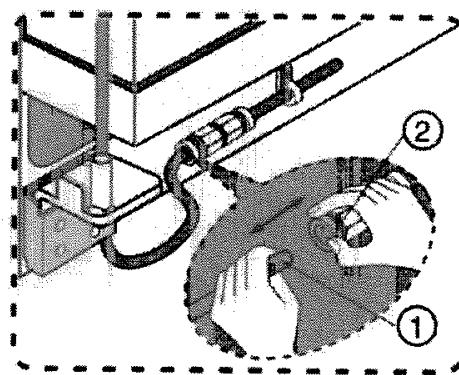

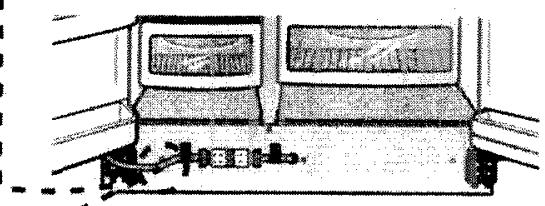

Retrait du tuyau d'alimentation d'eau du réfrigérateur/congélateur

1) Devissez la fixation (@).
2) Désassemblez le tuyau en appuyant sur l'embout (2) et en tirant sur la partie (1) du tuyau.

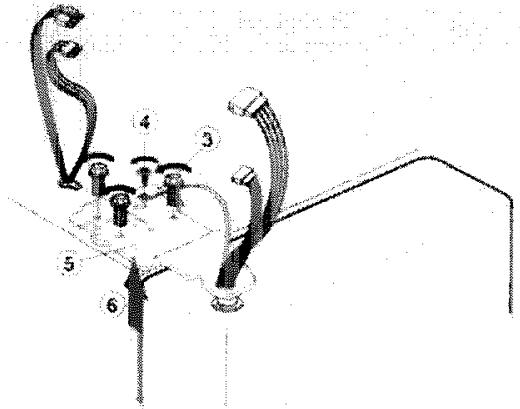

Démontage de la porte du congelateur

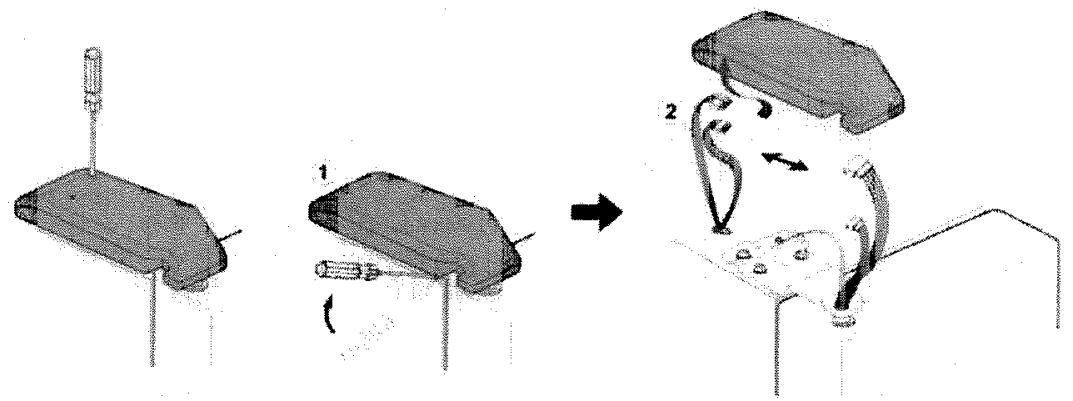

1) La porte étant fermée, démontré le capot du gond supérieur (①) à l'aide d'un tournevis plat, puis déconnectez les cables (②).

2) Dévissez le boulons et les vis (3) avec un outil dans le sens inverse des aiguilles d'une montre, enlevez la charnière supérieure (4) suivant la flèche (5). Lorsque vous désassembliez la porte, faites attention qu'elle ne tombe pas sur vous.

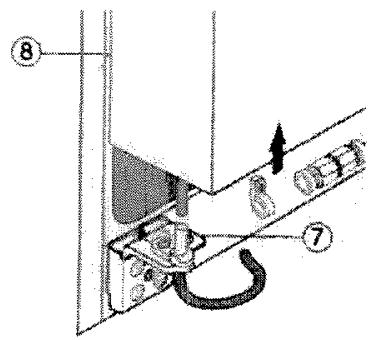

3) Soulevez la porte (7) pour la dégager du gond inférieur (8).

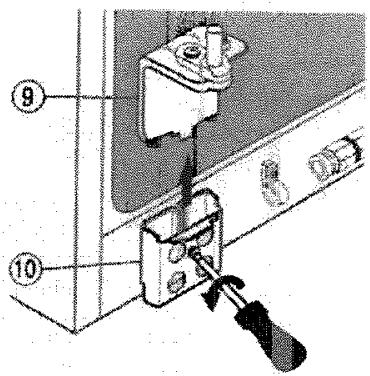

4) Sortez le gond inférieur (9) de son logement (0) en le bouvant comme indiqué par la flèche.

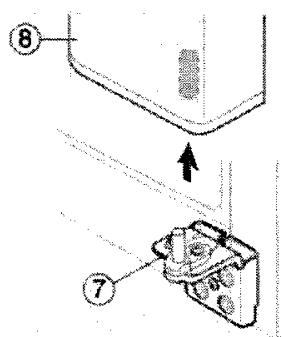

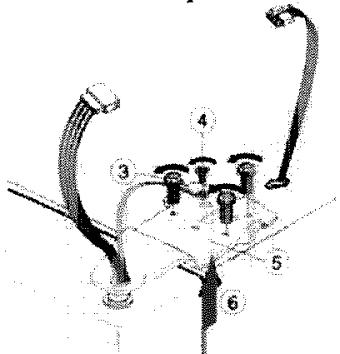

Démontage de la porte du réfrigérateur

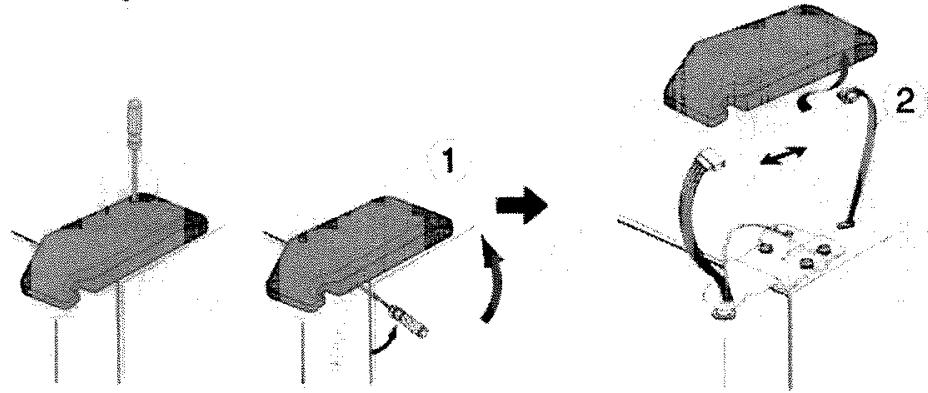

1) ÀpRES avoir rétiré le capot du gond supérieur (①) de la porte du réfrigérateur à l'aide d'un tournevis plat, déconnectez les cables (②).

2) Dévissez le boulons et les vis (③) avec un outil dans le sens inverse des aiguilles d'une montre, enlevez la charnière supérieure (④) suivant la flèche (⑤). Lorsque vous désassemblez la porte, faites attention qu'elle ne tombe pas sur vous.

3) Soulevez la porte (⑦) pour la dégager du gond inférieur (⑧).

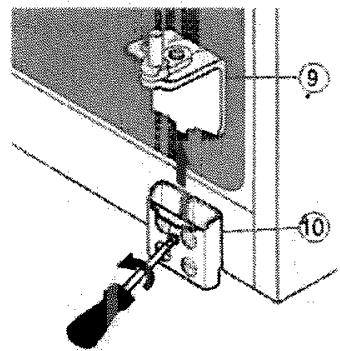

4) Sortez le gond inférieur (9) de son logement (10) en le boulevant comme indiqué par la flèche.

Remarque:
Vous doivent remonter les portes une fois l'appareil
transporté à l'emplacement choisi.

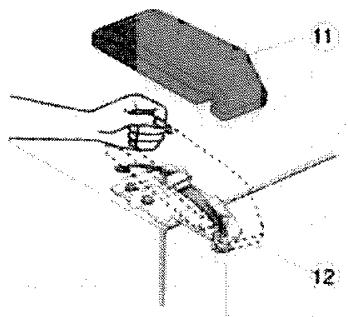

Montage de la porte du concélateur

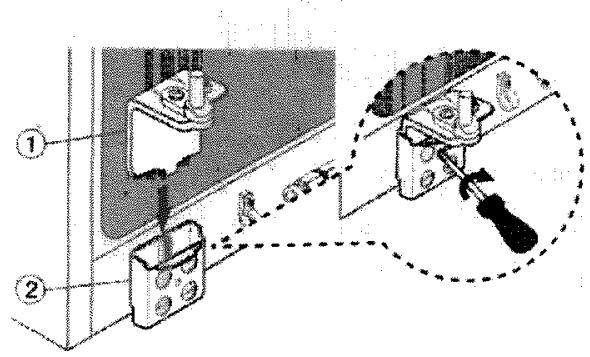

1) Introduisez le gond inférieur (1) dans son logement (2).

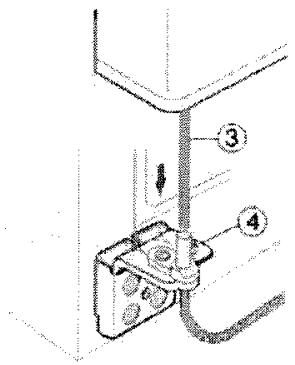

2) Remontez la porte du concélateur en insérant le tuyan (3) situé au bas de la porte dans l'orifice du gond inférieur (4) tour en tirant dessus.

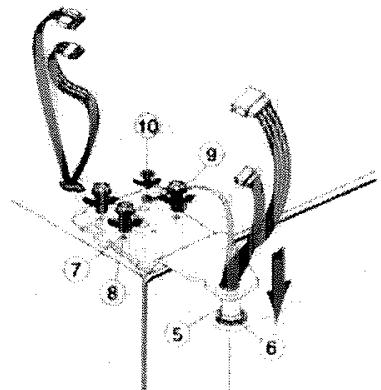

3) Insérez l'axe supérieur (5) dans le trou (6). ÀpRES avoir mis à niveau les trouss des chamières supérieures (7) avec ceux du réfrigerateur (8). assemblez les boulons (9) et les vis avec un outil dans le sens des aiguilles d'une montre.

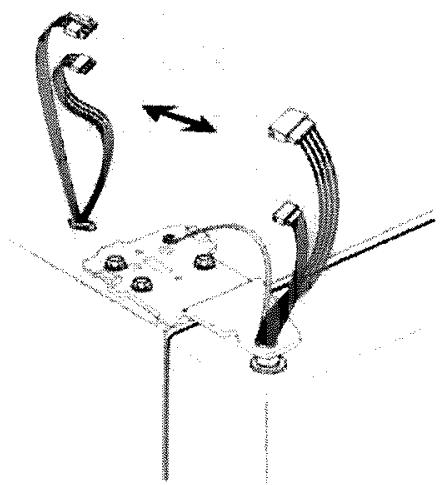

4) Rebranche les cables.

5) Présentez la partie avant du capot gond supérieur (①) sur la partie correspondante du gond supérieur (②) et fixez-le en remettant la vis en place.

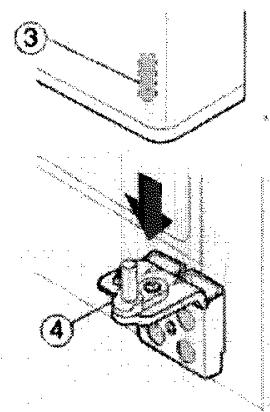

Montage de la porte du réfrigérateur

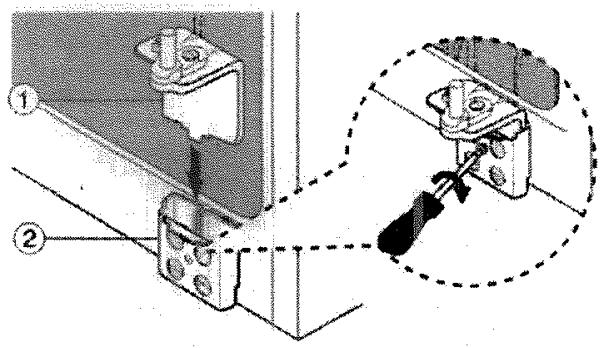

1) Introduisez le gond inférieur (①) dans son logement (②).

2) Replacez la porte du réfrigérateur (3) Sur le gond inférieur (4).

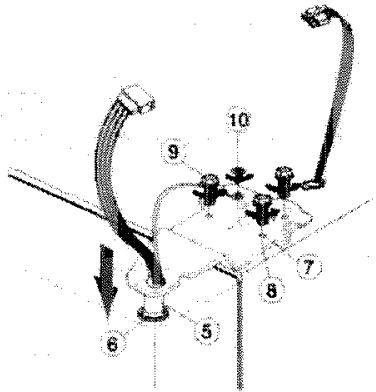

3) Insérez l'axe supérieur (5) dans le trou (6). ÀpRES avoir mis à niveau les trou des charnières supérieures (7) avec ceux du réfrigerateur (8). assembléz les boulons (9) et les vis avec un outil dans le sens des aiguilles d'une montre.

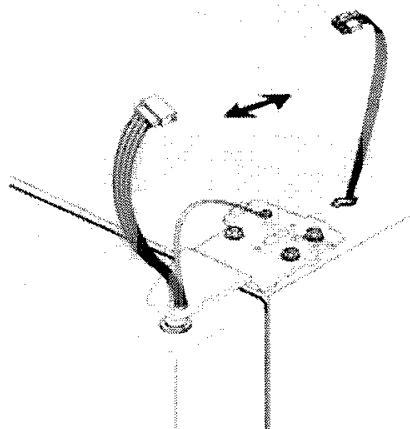

4) Rebranche les câbles.

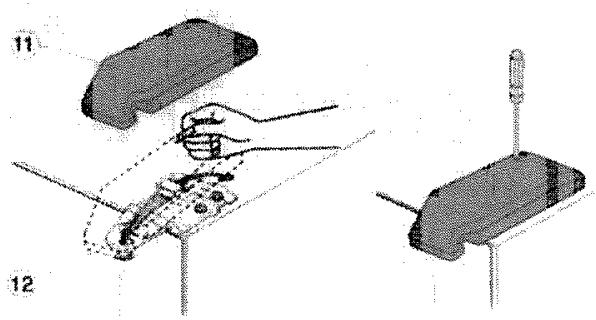

5) Présentez la partie avant du capot du gond supérieur (①) sur la partie correspondante du gond supérieur (②) et fixez-le en remettant la vis en place.

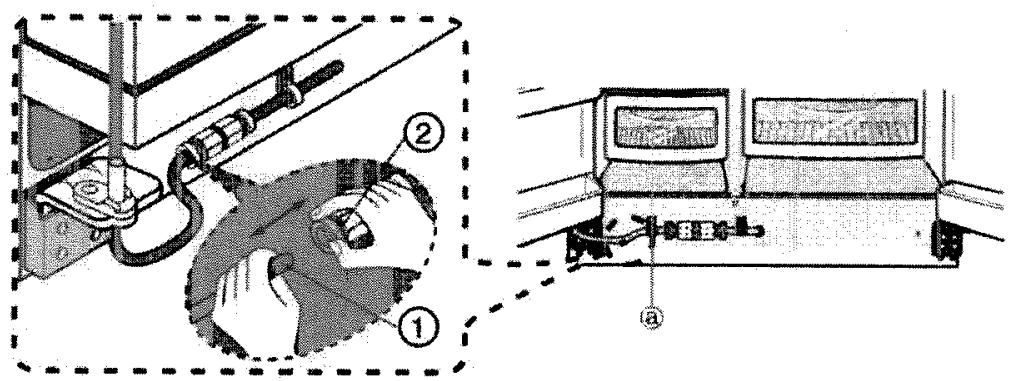

Mise en place du tuyau d'alimentation d'eau

1) Appuyez sur l'embout (2), pour y introduire l'extremité (1) du tuyau.
2) Revissez la fixation (@).

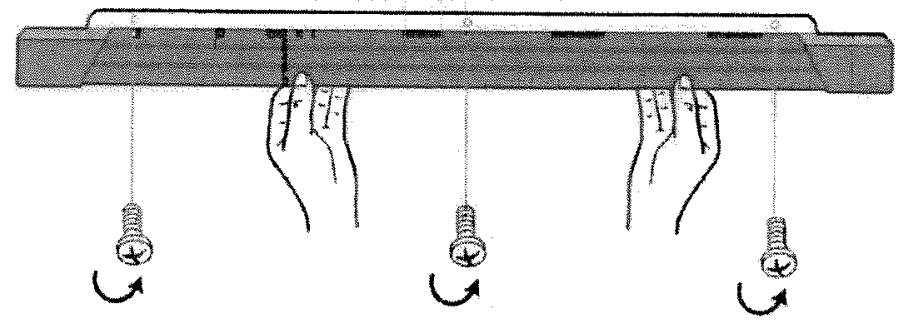

Montage du capot de protection des pieds

Fixez le capot en remettant les trois vis en place, comme indiqué sur le dessin.

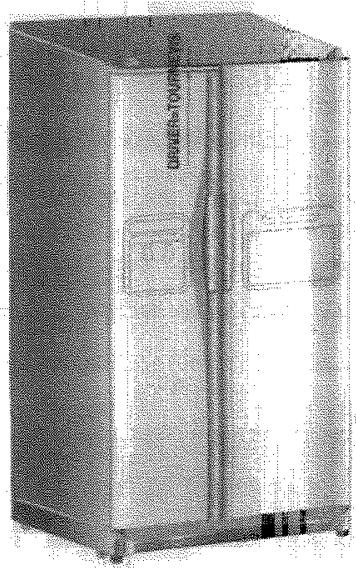

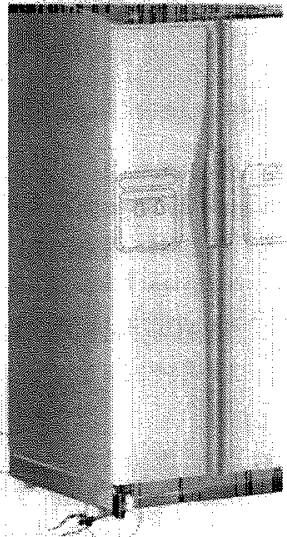

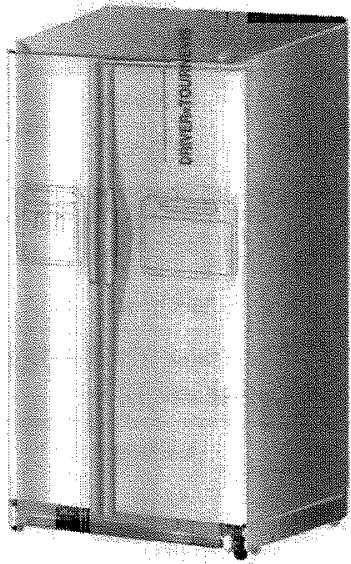

S'IL EXISTE UNE DIFFERENCE DE Niveau ENTRE LA PORTE DU FRIGIDAIRE ET CELLE DU CONGÉLATEUR, VÉUILLEZ SUIVRE LES ÉTAPES SUIVANTES.

• En premier : Veuillezmettreà niveaulefrigidaire.

(l'instabilité du frigidaire peut être cause par un plancher irregulier)

La porteducongelaleurestplus basseque celle du frigdaire

1) Insérez un tournevis plat (-) (①) dans le trou du contrôle de niveau (②), tournezdans le sens des aiguilles d'une montre et mettez à niveau.

① TOURNEVIS (-)

② CONTROLE DE NIVEAU

La portedu frigidaire est plus haute que celsducongélateur

1) Insérez un tournevis plat (-) (1) dans le trou du contrôle de niveau (2), Á tournez dans le sens des aiguilles d'une montre et mettez à niveau.

• Pour réduire l'espace sans utiliser le contrôle de niveau, veuillez vous reféréz à la page suivante.

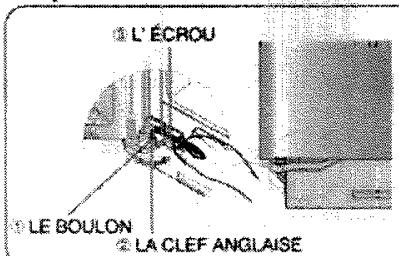

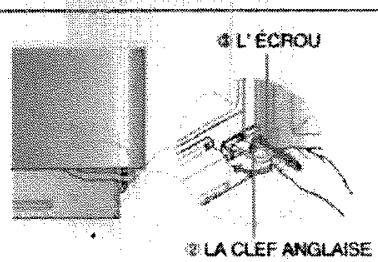

- Reglez la hauteur des portes du frigo.

Si la portedu congelatelse place bas par rapport de celsde la chambrefroide..

Si la porte du congelateur se place haut par rapport de celle de la chambre froide..

• Ouvrez les portes du frigo. Le réglage de la hauteur de la porte à la partie du réglage s'effectue de la manière suivante.

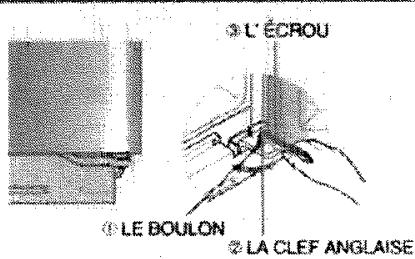

  1) dévissez l'écrou (①) au bas du frigo jusqu'à bout du boulon (②).

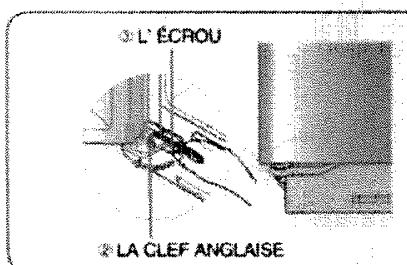

• *Quand on dévisse l'écrou(j), fixez la cléf anglaise (①) qui est emballée à part au boulon (②), tournez-le un peu à la direction de la flèche (②) et dévissez l'écrou (）。

2) Reglez la hauteur des portes en tournant le boulon (2) à la direction de la flèche ( ) au moyen de la cléf anglaise ( 3) émballée à part.
*Si on tourne le boulon(2) a la direction de la flèche ( ) la porte du conGPLateur monte.

3) ÀpRES avoir régile la hauteur des portes, tournez l'écrou (①) jusqu'au bout à la direction de la flèche ( ) et serrez-le encore une fois au moyen de la cléf angalise(③).

Attention) Si Iécrou (1) n'est pas fixé complètement, il est possible que le boulon (2) soit dévisse.

INSTALLATION DU CIRCUIT D'ALIMENTATION D'EAU

1) Le fonctionnement automatique de l'appareil à glaçons requiert une pression de 1,4 à 4,5 kg/cm³. Il dont est possible de replir un gobelet jetable (d'une contenance d'environ 180 ml) en 10 secondes.
2) Le tuyau peut être coupé à la longueur requise. Veillez à ce qu'il ne soit pas plié.
3) Eloiignez le tuyau de toutes sources de chaleur.
4) Le purificateur a pour chaque fonction le filtrage. Il n'est pas destiné à la sterilisation ni à la destruction des micro-organismes.
5) Si vous réfrigerateur / congélateur est installé dans une zone où la pression d'eau est faible (inférieure à 1,4 kgf/cm³), vous pouvez installer une pompé de surcompression auxiliaire (non fournie) pour compenser le déficit de pression.
6) La durée de vie du purificateur dépend des conditions d'utilisation, mais il est conseilé de le changer tous les six mois. Il est donc recommandé de l'installer dans un endroit facilement accessible.

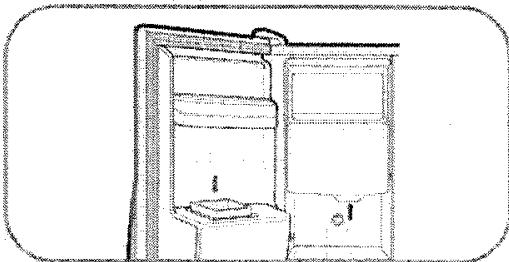

7) Pour alimenter le réservoir d'eau à l'intérieur du réfrigérateur / congélateur, appuyez sur le bouton d'eau froide pendant environ deux ou trois minutes jusqu'à ce que l'eau coule de la sortie d'eau froide.
8) Pour éviter les fuites, posez du chatterton sur tous les joints afin d'assurer l'étanchéité.
9) Branchez le tuyau sur une arrivée d'eau froide.

Pièces fournies (Modèle avec purificateur)

Remarque

Le purificateur est une option disponible auprès de votre distributeur pour un prix supplémentaire.

Chatterton

Vis filetes x 12

Collier de serrage x 8

Purificateur

Liens
Dispositif defixation dupurificateur

PROCEDURE D'INSTALLATION

1. Assemblez le tuyau d'alimentation d'eau à l'aide des embouts et branchez-le sur un robinet.

1) Fermez l'alimentation d'eau principale.
2) Fixez le tuyau sur le robinet à l'aide d'un embout.
3) Chaque joint doit être protégé par du chatterton.

L'installation de l'alimentation d'eau n'est pas couverte par la garantie proposée par la fabricant du rhinogéoteur, congeliateur ni par le fabricant de l'aparrel et glacons. Suvez soigneusement les instructions de façon a minimiser le risque de dégats par les eaux.

Remarque

Si I'embout ne correspond pas au diametre du robinet, procurez-vous les embouts adaptés à votre installation auprès de votre revendeur agréé le plus proche.

ATTENTION

Le tuyau doit être raccordé à la conduite d'eau froide. Le raccordement du tuyau à la conduite d'eau chaude peut entrainer un mauvais fonctionnement du purificateur.

2. Choisissez l'emplacement du purificateur.

1) Coupez le tuyau d'eau branché sur le purificateur à la longueur appropriée après avoir mesure la distance entre le purificateur et le robinet d'eau froide.
2) Pour brancher le tuyau sur l'entrée et la sortie d'eau du purificateur, reportez-vous à l'illustration ci-contre.

3. Supprimez tous les résidus présents dans le purificateur.

1) Ouvrez le robinet d'alimentation d'eau principal pour vérifier que l'eau coule dans le tuyau, puis passes par l'entrée du purificateur.
2) Si I'eau ne s'écoule pas dans le tuyan, vérifie que robinet est ouvert.
3) Laissez le robinet ouvert jusqu'à ce que de l'eau propre coule et que tous les résidus amassés lors de la fabrication soient éliminés.

1. Accrochez les disposisifs de fixation du purificateur.

1) Placez les dispositifs de fixation du purificateur à l'endetroit approprié (sous l'évier par exemple) et fixez-les à l'aide des vis

1. Mettez le purificateur en place.

1) Installez le purificateur, comme indiqué sur la figure de droite.

1. Branchez le tuyau d'eau au réfrigérateur/ congélateur.

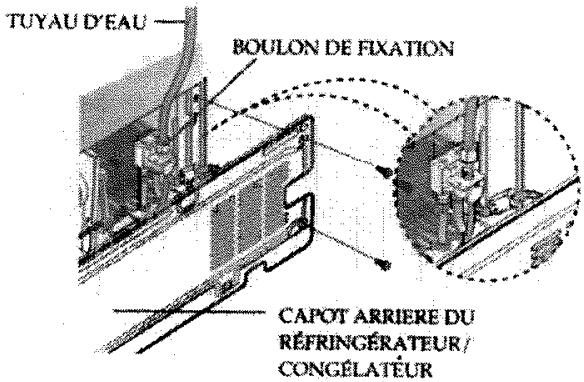

1) Retirez le capot arrêté du réfrigérateur / congélateur.
2) Branchez le tuyau sur la valve via l'orifice menagedanslecapot, comme indiquedur l'illustration.

Le boulon de fixation se situe à droite du panneau de maintenance à l'arrière du réfrigerateur / congélateur.

3) Une fois le raccordement effectué, vérifie qu'il n'y a pas de fuites.

En cas de fuites, recommencez le branchement.

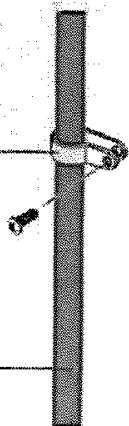

1. Fixez le tuyan d'eau

1) Utilisez le clip "A", fixez le tube pour l'eau au mur
2) Lorsque le tuyau est fixé, assurez-vous qu'il n'est pas courbé, pince ou aplati.

DISPOSITIONS DE FIXATION DU PURIFICATEUR

DISPOSITIONS DE FIXATION DU PURIFICATEUR

COLLIER DE SERRAGE A

8. Terminate l'installation de l'alimentation d'eau

1) Mettez le réfrigerateur / congélateur en marche et appuyez sur la manette située sur la gauche du distributeur jusqu'à ce que l'eau coule dans le tuyau (pendant environ deux ou trois minutes). Appuyez jusqu'à ce que tout l'air contenu dans le tube soit expulsed.

2) Vérifiez à ce point qu'il n'y a pas de fuite au niveau de tous les joints. Fixez le tuyau, puis déplacez le réfrigérateur / congélateur à l'endroit souhaité. Une fois l'appareil en place, déplacez-le le moins possible

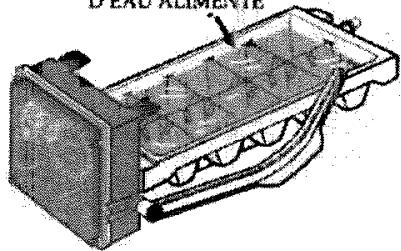

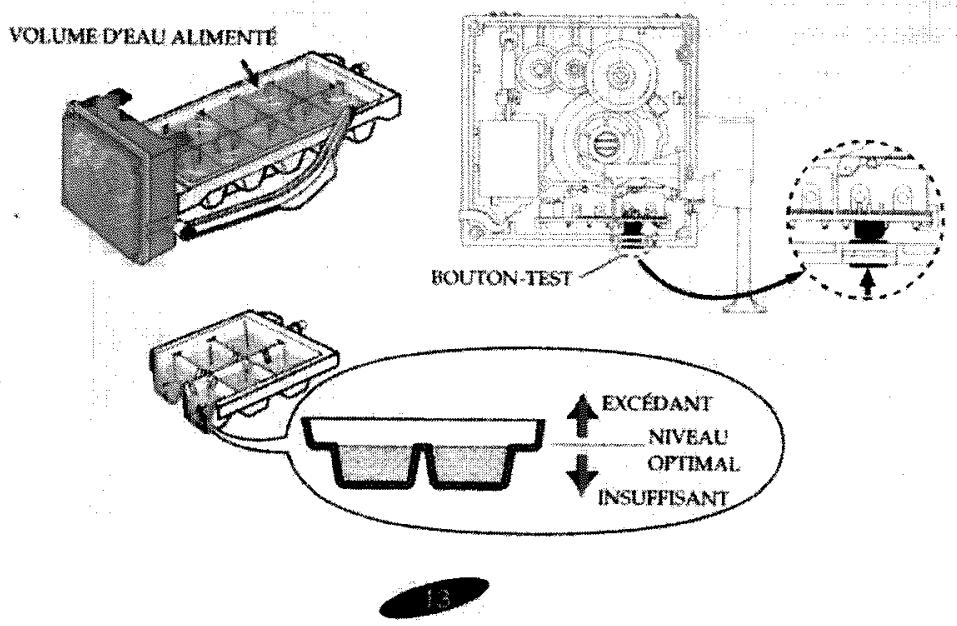

1. Vérifiez le volume de l'eau alimentant l'appareil à glaçons.

1) Retirez l'appareil à glaçons du réfrigérateur.

2) Lorsque vous appuyez sur le bouton-test, le bac de l'appareil à glaçons se remplit d'eau grâce a un robinet destiné à cet effet. Vérifiez la quantité d'eau (voir l'illustration ci-dessous). Si la quantité d'eau est insuffisante, les glaçons seront beaucoup trop petits. Ce phénomène fréquent n'est pas du au refrigerateur / congélateur mais à la pression d'eau dans le tube. Dans ce cas, effectuez la procédure de vérification du niveau d'eau, enoncée ci-après.

Vérification de volume d'eau alimenté dans l'appareil à glaçons.

1. Reglez le panneau de commande sur le mode de changement d'option. Pour ce faire, appuyez simultanément sur les boutons FREEZER TEMP. et VACATION pendant 12 secondes environ jusqu'à ce que l'affichage de la température passée en mode de changement d'option et qu'un signal sonore retentisse.
2. Le chiffre indiqué dans la partie droite de l'affichage de la température du réfrigérateur correspond au nombre de l'option. Appuyez sur REFRIGERATOR TEMP. pour augmenter ce chiffre ou sur VACATION pour le diminuier. Reglez l'affichage sur 3, pour acceder à l'option de réglage du volume d'eau.

Option: Volume d'eau

1. Le chiffre indiqué dans la partie gauche de l'affichage de la température du congelasteur correspond à la valeur de chaque option. Appuyez sur le bouton FREEZER TEMP. pour augmenter cette valeur ou sur le bouton QUICK FREEZE pour la diminuier.

Choisissez la valeur requise en vous reférant au tableau ci-dessous.

Cinq secondes

1. Attendez que le panneau de commande repasse automatiquement en mode normal.
2. Vérifiez le volume d'eau dans l'appareil à gaçons (reportez-vous à l'étape 9, à la page précédente).

VERIFICATION DU NIVEAU
D'EAU ALIMENTÉ

Si le volume d'eau fourni est très légèrement inférieur au niveau optimal, l'appareil à glaçons peut fonctionner.

Valeur	Durée d'écoulement
00	5
01	4
02	3
03	6
04	7
05	8
06	9
07	10
08	12
09	13
10	15
11	17
12	19
13	21
14	23
15	25
