Marque	SAMSUNG
Modèle	SC-12APGX
Type de produit	Climatiseur séparé (split) avec refroidissement
Puissance frigorifique	Environ 12000 BTU/h (3,5 kW)
Alimentation électrique	230 V ~ 50 Hz
Dimensions unité intérieure (approx.)	900 x 300 x 200 mm
Dimensions unité extérieure (approx.)	800 x 550 x 300 mm
Poids unité intérieure (approx.)	10 kg
Poids unité extérieure (approx.)	30 kg
Modes de fonctionnement	Auto, Refroidissement, Déshumidification, Ventilation, Turbo, Économie d'énergie
Fonctions spéciales	Ioniseur (anion), Minuterie marche/arrêt (30 min à 24 h), Minuterie sommeil (6 h), Direction du flux d'air verticale et horizontale
Télécommande	Oui, avec piles LR03 (AAA) 1,5 V, portée max. 7 m
Filtres	Filtres à air lavables, Filtre désodorisant et Biofiltre-Vert (optionnel)
Entretien et nettoyage	Nettoyer les filtres tous les 3 mois ; utiliser un aspirateur ou de l'eau ; ne pas utiliser de produits chimiques
Sécurité	Dispositif de protection contre la surchauffe ; temporisation de 3 minutes au redémarrage ; débrancher avant nettoyage
Température de fonctionnement (refroidissement)	Intérieure : 18-32 °C ; Extérieure : 21-43 °C
Température de fonctionnement (déshumidification)	Intérieure : 18-32 °C ; Extérieure : 18-43 °C
Humidité maximale (refroidissement)	80 %
Pièces détachées et réparabilité	Filtres disponibles ; réparation par centre agréé uniquement
Informations générales	Unité extérieure : US07P2GE / SC07ZP2X ; Manuel utilisateur de 26 pages

FOIRE AUX QUESTIONS - SC-12APGX SAMSUNG

Comment utiliser le mode Turbo pour refroidir rapidement ?

Appuyez sur le bouton Turbo de la télécommande. Le climatiseur fonctionne à puissance maximale pendant 30 minutes, puis revient automatiquement au mode et à la température précédents.

Comment programmer la minuterie de mise en marche ?

Appuyez plusieurs fois sur le bouton Timer On pour régler le délai (de 30 min à 24 h). Appuyez ensuite sur Set/Cancel pour confirmer. Le climatiseur démarrera automatiquement après ce délai.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez qu'il n'y a pas d'obstacle entre la télécommande et l'unité intérieure, que les piles sont en bon état et que vous êtes à moins de 7 mètres. Si nécessaire, remplacez les piles par deux piles LR03 neuves.

Comment nettoyer les filtres à air ?

Mettez le climatiseur hors tension. Ouvrez le panneau avant, retirez les filtres, nettoyez-les avec un aspirateur ou de l'eau tiède, puis séchez-les avant de les remettre en place. Effectuez ce nettoyage tous les 3 mois.

Pourquoi le climatiseur ne refroidit-il pas suffisamment ?

Vérifiez que le mode sélectionné est Refroidissement ou Auto, que la température réglée est inférieure à la température ambiante, que les filtres ne sont pas obstrués et que l'unité extérieure n'est pas bloquée.

Comment activer le mode Économie d'énergie ?

Sélectionnez d'abord le mode Refroidissement, puis appuyez sur le bouton Économie d'énergie. La température se règle automatiquement entre 26 et 30 °C pour réduire la consommation.

Comment régler la direction du flux d'air ?

Pour le réglage vertical, appuyez sur le bouton Flux d'air vertical pour orienter les lames vers le haut ou le bas. Pour le réglage horizontal, poussez manuellement les lames intérieures vers la droite ou la gauche.

Que faire en cas de panne de courant ?

Le climatiseur s'arrête automatiquement lors d'une panne. Lorsque le courant est rétabli, il redémarre automatiquement dans le mode précédent après une temporisation de sécurité de 3 minutes.

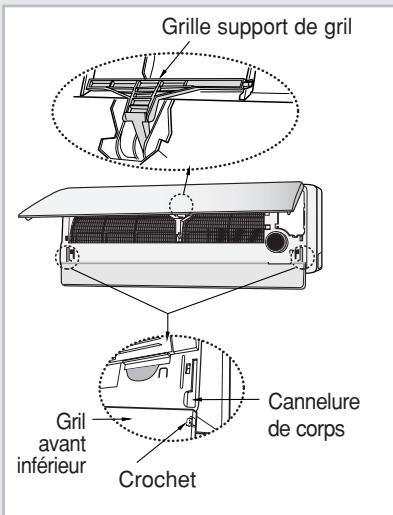

Comment utiliser le climatiseur sans télécommande ?

Faites glisser le panneau avant inférieur vers le bas et appuyez sur l'interrupteur On/Off situé sur le côté droit de l'unité intérieure. Le climatiseur démarre en mode automatique adapté à la température ambiante.

Comment activer la production d'anions ?

Appuyez sur le bouton Anion de la télécommande, même lorsque le climatiseur est éteint (il s'allume alors en mode ventilation à basse vitesse). Appuyez à nouveau pour désactiver.

MODE D'EMPLOI SC-12APGX SAMSUNG

Climatiseur de type Séparé (Refroidissement)

Consignes de sécurité

Les précautions de sécurité suivantes doivent être prises lors de l'utilisation du climatiseur.

Attention

Risque de choc électrique. • Pouvant provoquer une blessure personnelle, voir mortelle. • Débranchez tous les cordons d'alimentation avant d'effectuer l'entretien, l'installation ou le nettoyage. • Ces procédures doivent être effectuées uniquement par le fabricant, par son centre de service ou par une personne qualifiée afin d'éviter tout risque.

Pendant le fonctionnement

Les utilisateurs ne doivent pas essayer de réparer l'appareil par eux-mêmes. Ils sont invités à contacter immédiatement un centre de service/agréé ou le magasin où a été effectué l'achat du produit. Ne renversez jamais aucun liquide sur l'appareil. Si c'est le cas, débranchez ou mettez hors tension l'appareil et contactez un centre de service agréé. N'introduisez jamais rien à l'intérieur des pales afin d'éviter l'endommagement du ventilateur interne ou une blessure personnelle. Gardez les enfants loin de l'appareil. Ne placez aucun objet en face de l'appareil. Ne vaporisez aucun liquide sur l'appareil. Si c'est le cas, éteignez l'interrupteur de l'appareil et contactez un spécialiste d'installation. Assurez-vous que l'appareil est ventilé correctement et en permanence. Ne placez pas de vêtement ou d'autre objet sur l'appareil. En cas de non utilisation prolongée de la télécommande, retirez les batteries (si applicable). Lors de l'utilisation de la télécommande, la distance avec le climatiseur ne doit pas dépasser 7 mètres (si applicable).

Élimination de l'appareil

Avant de jeter le dispositif, il est nécessaire de désteroider les batteries pour le recyclage. En cas de nécessité d'élimination de l'appareil, contactez votre revendeur. Si les tubes ne sont pas correctement retournés, le réfrigérant peut s'échapper et provoquer une blessure personnelle par contact avec la peau. L'échappement du réfrigérant dans l'atmosphère est aussi dangereux car il peut faire du dégât sur l'environnement. Veuillez recycler le matériel d'emballage de ce produit ou éliminez-le en respectant l'environnement.

Ne stockez ni ne transportez jamais le climatiseur renversé ou placé latéralement afin d'éviter l'endommagement du compresseur. Cet appareil n'est pas conçu pour être utilisé par les enfants ou par les personnes infirmes sans surveillance : les enfants doivent être surveillés pour qu'ils ne jouent pas avec l'appareil. Le courant maximum est mesuré selon le standard IEC pour la sécurité et le courant est mesuré selon le standard ISO pour l'efficacité d'énergie.

Preparer le climatiseur

Consignes de sécurité 2 ■ Description des unités 4 Télécommande - Boutons et affichage 6 ■ Avant-propos 7 ■ Insérer les piles dans la télécommande 8

Utiliser le climatiseur en mode automatique 9 - Refroidir la pièce 10 - Changer la température de la pièce rapidement 11 - Déshumidifier la pièce 12 - Aérer la pièce 13 - Mode de sélection de l'économie d'énergie 14 - Produire de l'anion 15 - Régler le flux d'air vertical 16 - Réglez le flux d'air horizontal 17

Programmer le climatiseur

Régler la minuterie de mise en marche 18 Régler la minuterie d'arrêt 19 Arrêter le climatiseur après six heures de fonctionnement 20

■ Conseils d'utilisation 21 ■ Température et humidité de fonctionnement 22 Utiliser le climatiseur sans télécommande 22 Avant d'appeler le service après-vente 23 Nettoyez le climatiseur 24 Nettoyage de Filtres Déodorisants et Biofiltre-Vert (Optionnel) 25

Le design et l'apparence diffèrent un peu selon le modèle.

Note

Si vous voulez allumer/éteindre l'écran pendant le fonctionnement, appuyez sur le bouton sur la télécommande. La sonde de température ambiante détecte la température de l'air autour de la sonde, et montre la température sur l'écran.

Unité extérieure

US07P2GE SC07ZP2X

Avant-propos

Vous venez d'acheter un climatiseur de type séparé que un technicien qualifié vous a installé.

Ce manuel contient des informations importantes sur l'utilisation du climatiseur.

Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.

Le manuel est organisé comme suit.

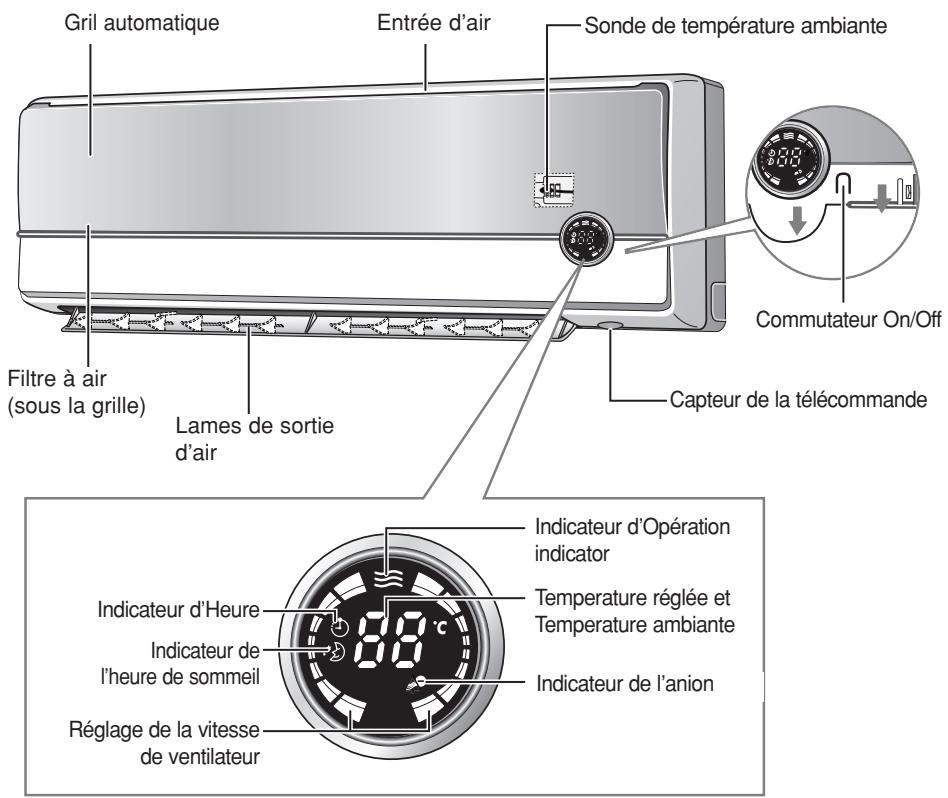

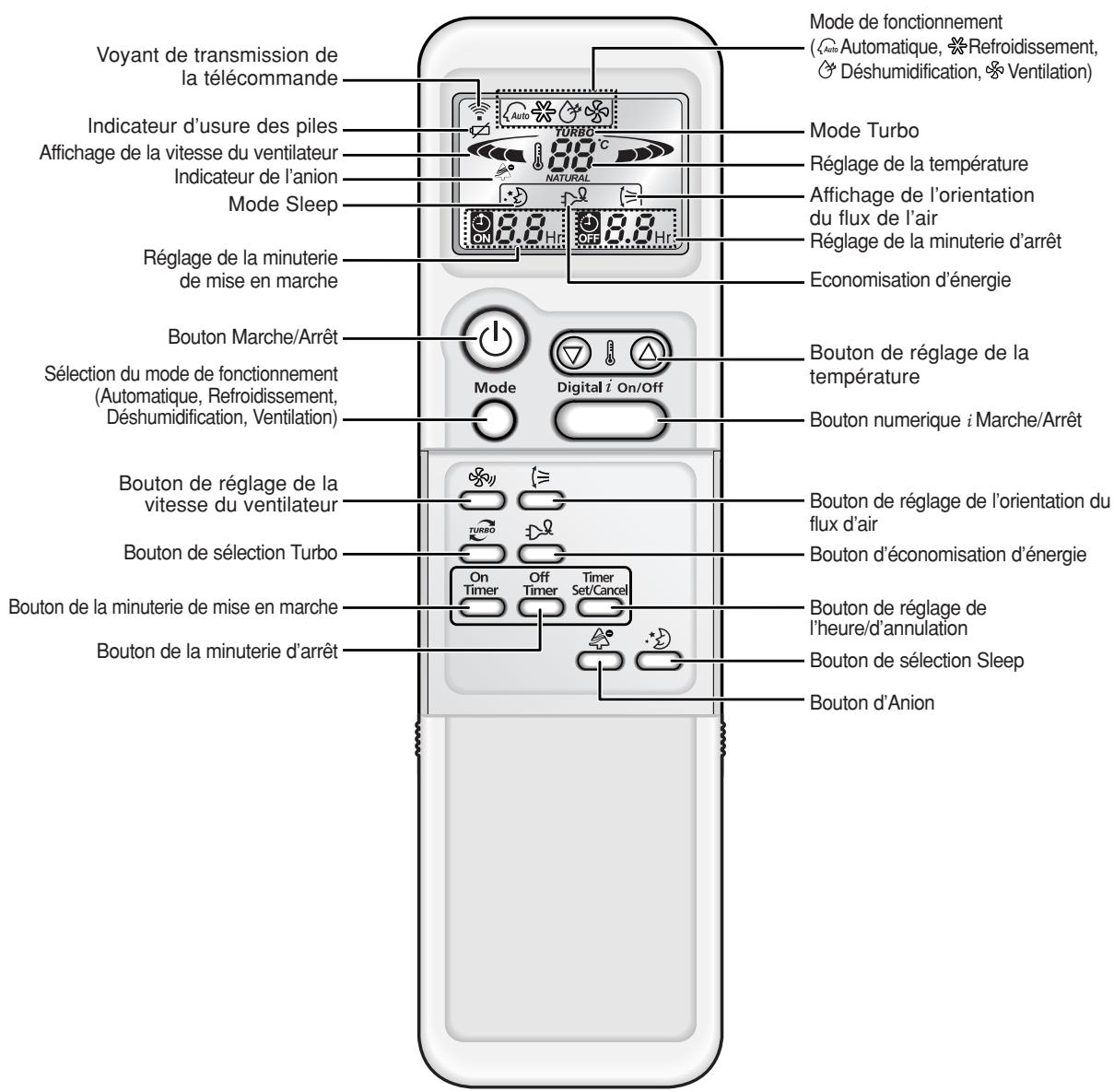

Les figures des pages 4 et 6 illustrent :

les unités intérieure et extérieure, - les boutons et l'afficheur de la télécommande.

Ces figures vous aideront à repérer les boutons et à comprendre

les symboles affichés.

Du manuel, vous trouverez une série de procédés étape-par-étape pour chaque fonction disponible.

Les illustrations des procédures utilisent les trois symboles suivants :

PRESS

PUSH

HOLD DOWN

Voudevez inserer ou remplacer les piles de la telecommande lorsque

Vous venez d'acheter le climatiseur. La télécommande ne fonctionne plus correctement.

Note

Utiliser deux piles LR03 de 1,5V. Ne jamais utiliser de piles anciennes ou de piles de marques différentes ensemble. Les piles risquent de se décharger complètement après un an, même si elles n'ont pas été utilisées.

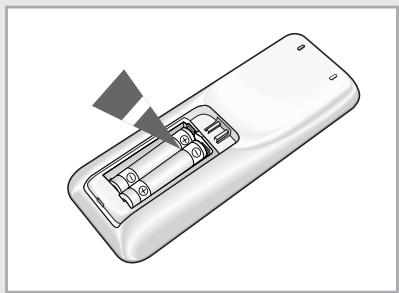

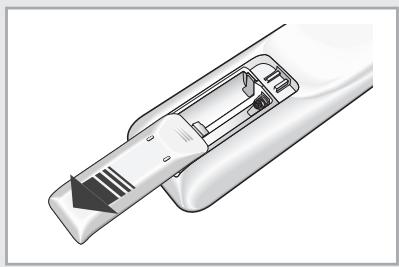

1 En utilisant votre pouce, poussez le couvercle du compartiment des piles dans le sens de la flèche et enlevez-le. 2 Insérez les deux piles, en respectant les polarités indiquées :

Placez le + de la pile avec le + de la télécommande, placez le - de la pile avec le - de la télécommande.

3 Remettez le couvercle en place en le faisant glisser jusqu'à ce qu'il s'enclenche.

Vous pouvez mettre en marche votre climatiseur en mode automatique à tout moment. En mode automatique, la température optimale et la vitesse de ventilateur sont choisies automatiquement.

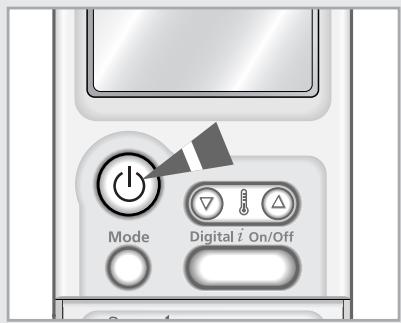

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

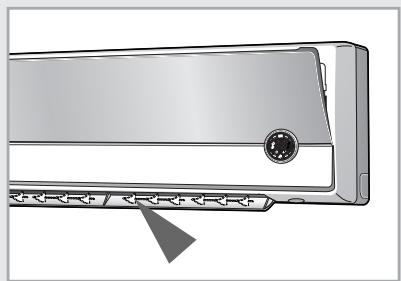

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume. Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment. L'unité intérieure émet un bip.

Important

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur • arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

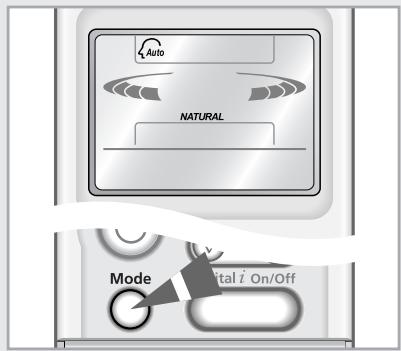

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode AUTO.

Note : pouvez changer de mode à tout moment.

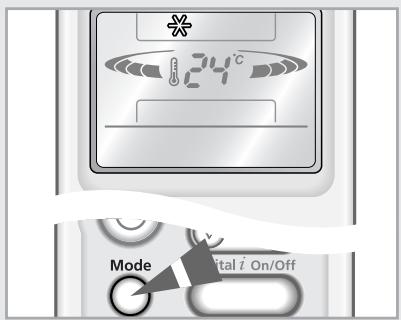

Sélectionnez le mode COOL (refroidissement) lorsque vous pouvez modifier la :

température de refroidissement préréglée, vitesse du ventilateur lors du refroidissement.

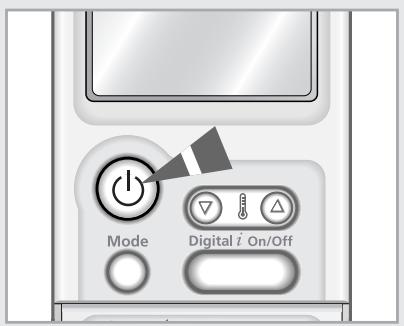

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

2 Si

Ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieureonnechaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode COOL.

Note

Vous pouvez changer de mode à tout moment.

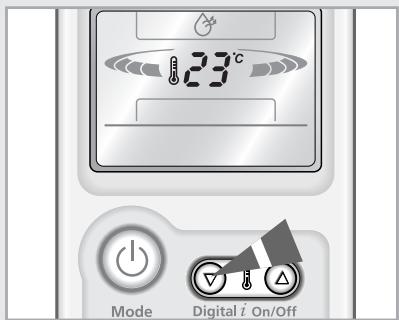

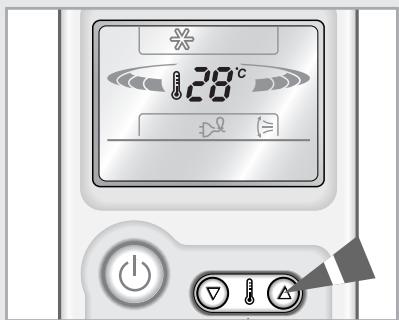

3 Pour régler la température, appuyer sur le bouton (1) une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche.

Températures possibles : de 18°C à 30°C.

Résultat: Chaque fois que vous appuyez sur un bouton (□ □) :

• La température est modifiée de 1°C.
• l'unité intérieure émet un bip.

Le climatiseur se met en marche en mode Refroidissement, à condition que la température ambiante soit supérieure à la température préréglée.

Si la température de la salle atteint celle d'ensemble, le climatiseur cesse le refroidissement, mais le ventilateur fonctionne toujours.

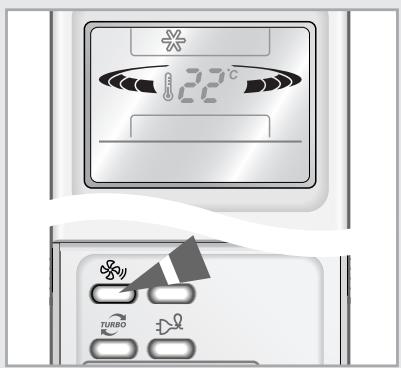

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche

Automatique (ordre:

Faible

Moyen

Fort

Résultat:

Chaque fois que vous appuyez sur le bouton

, l'unité intérieure émet un bip.

Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Changer la température de la pièce rapidement

La fonction de refroidissement Turbo vous permet d'augmenter la température de la pièce rapidement.

Example:

En rentrant chez vous, vous trouvez qu'il fait excessivement chaud dans la pièce et vous voulez faire baisser la température le plus vite possible.

En mode Turbo, l'appareil fonctionne à puissance maximale pendant 30 minutes, puis revient au mode de fonctionnement et à la température sélectionnés auparavant.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

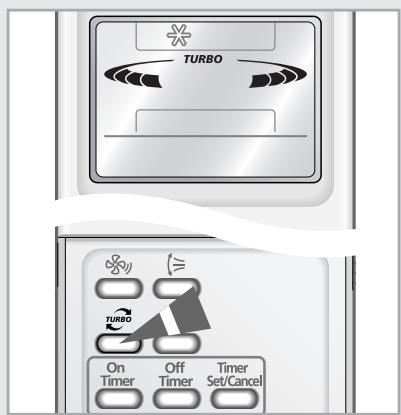

Appuyez sur le bouton

Résultat: ◆ le réglage de la température et du ventilateur se fait automatiquement.

le climatiseur refroidit la pièce le plus vite possible. après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. Mais si vous appuyez sur le bouton au mode DRY(SECHER) ou

FAN(VENTILATEUR) cela se change automatiquement en mode AUTO (AUTOMATIQUE).

Si vous souhaitez arrêter le mode Turbo avant une période de 30 minutes, appuyez sur le bouton turbo encore une fois.

Résultat : le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

Pour contrôler la direction du flux d'air, voir pages 16 et 17.

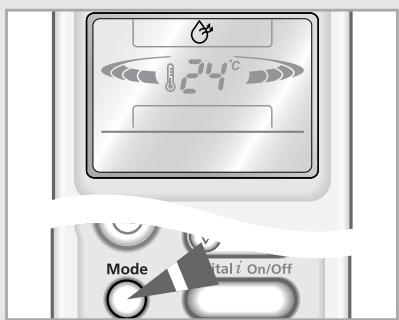

Si l'atmosphère de la pièce est humide ou moite, vous pouvez supprimer l'excès d'humidité sans trop faire baisser la température.

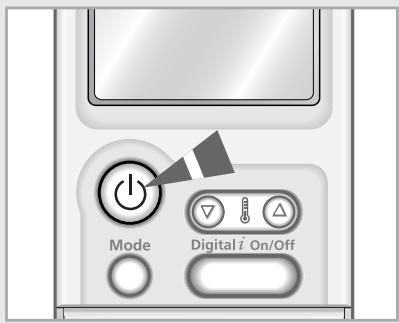

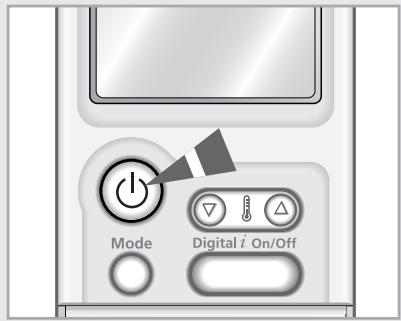

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume. Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

Ivportant

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode DRY.

Note : Vous pouvez changer de mode à tout moment.

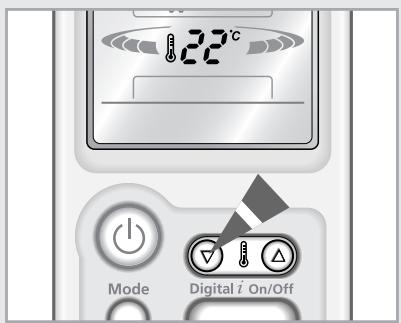

3 Pour régler la température, appuyer sur le bouton ① ② une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C.

Résultat: Chaque fois que vous appuyez sur un bouton : - La température est modifiée de 1°C - l'unité intérieure émet un bip. Le climatiseur commence à déshumidifier la pièce. Le début d'air est réglé automatiquement. 4 Pour contrôler la direction du flux d'air, voir pages 16 et 17.

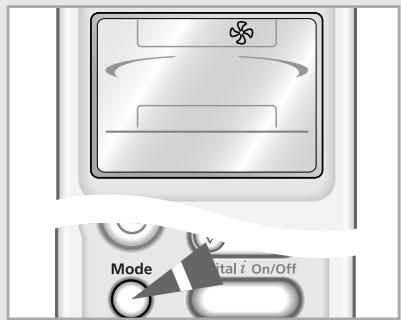

Si l'atmosphère est renfermée, vous pouvez aérer la pièce à l'aide de la fonction de ventilation (FAN).

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

Si "2" ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode FAN. La température est régée automatiquement.

Vous pouvez changer de mode à tout moment.

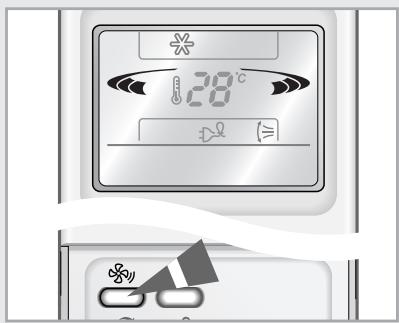

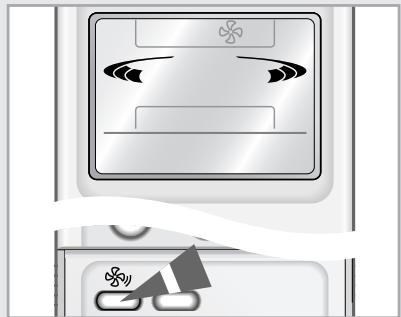

3 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Faible

Moyen

Fort

Résultat: Chaque fois que vous appuyez sur le bouton, l'unité intérieure émet un bip.

Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Si vous souhaitez économiser de l'énergie lorsque lors de l'utilisation du climatiseur, CHOISSEZ LE MODE D'ÉCONOMISATION D'ÉNERGIE EN APPUYANT SUR LE bouton d'économisation d'énergie.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

Important

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

2 Sélectionner le mode REFROIDISSEMENT en appuyant sur le bouton

Note Vous ne pouvez sélectionner le mode Économie d'énergie que dans le mode REFROIDISSEMENT.

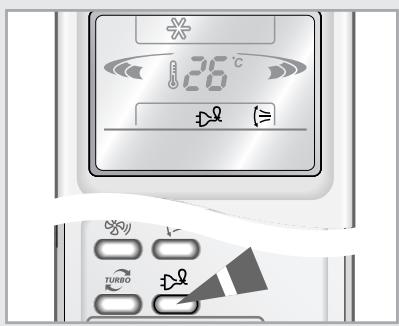

3 Appuyez sur le bouton

Résultat: ◆ l'unité intérieure émet un bip.

◆ Le climatiseur fonctionne dans le mode d'économisation d'énergie. ◆ La lame externe de circulation d'air monte et descend. ◆ Pour arrêter le mode d'économisation d'énergie, appuyez encore une fois sur le bouton.

Pour régler la température, appuyez sur le bouton ① une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 26°C à 30°C.

Note Si vous souhaitez régler la température au-dessous de 26°C, annuler le mode Economie d'énergie avant de régler la température.

5 Pour choisir la vitesse du ventilateur, appuyez sur le bouton une ou deux fois jusqu'à ce que l'arrangement requis soit affiché. 6 Pour contrôler la direction du flux d'air, voir pages 16 et 17.

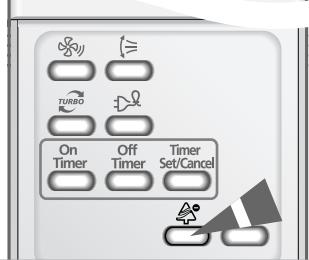

Le climatiseur peut produire de l'anion avec un ionizer dans l'unité intérieure. Comme c'est une fonction secondaire, vous pouvez la choisir en n'importe quel mode, même lorsque le climatiseur est éteint.

1 Appuyez sur le bouton

Résultat: Le climatiseur produit de l'anion. L'unité intérieure émet un bip.

Note Si vous appuyez sur le bouton lorsque le climatiseur est éteint, celui-ci sera allumé automatiquement et produira de l'anion en mode de ventilateur à une basse vitesse de ventilateur.

Si vous souhaitez arrêter le fonctionnement de l'anion, appuyez de nouveau sur le bouton

Résultat : le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

Pour contrôler la direction du flux d'air, voir pages 16 et 17.

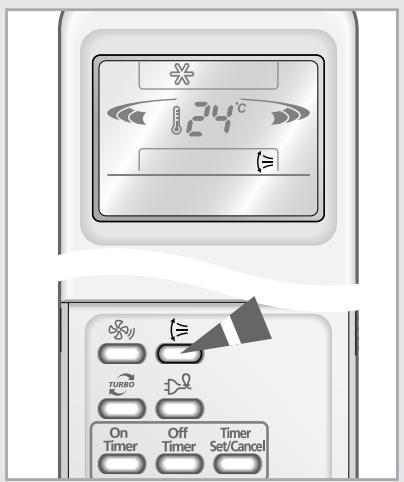

Selon la hauteur de l'unité intérieure sur le mur de la pièce, vous pouvez régler l'orientation des lames de sortie d'air au bas de l'unité, pour augmenter l'efficacité du climatiseur.

Appuyez sur le bouton une ou plusieurs fois comme demandé. Résultat: l'orientation verticale des lames est modifiée.

CONSEIL	Pour...	orientez les lames vers le...
	refroidir la pierce	haut.

2 Si vous souhaitez que les lames se déplacent de haut en bas quand le climatiseur fonctionne, appuyez sur le bouton. Résultat: les lames se déplacent autour de la position initiale que vous avez réglée. 3 Pour arrêter le mouvement de haut en bas des lames, appuyez sur le bouton (≥) encore une fois.

Note	Lorsque vous...	alors les lames...
	arrêtez le climatiseur	se ferment complètement.
	le remettez en marche	commencer en position initiale qui est fonctionnée.

Deux autres groupes de lames se trouvent à l'intérieur de la sortie d'air. Alors que les lames extérieures peuvent être déplacées vers le haut ou vers le bas, les lames intérieures se déplacent vers la droite ou vers la gauche.

1 Réglez la position de chaque groupe de lames à l'intérieur de l'unité en les poussant vers la droite ou vers la gauche.

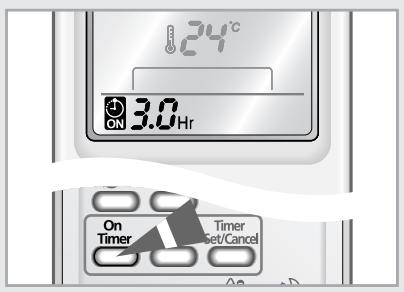

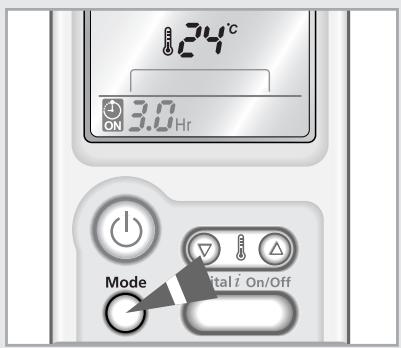

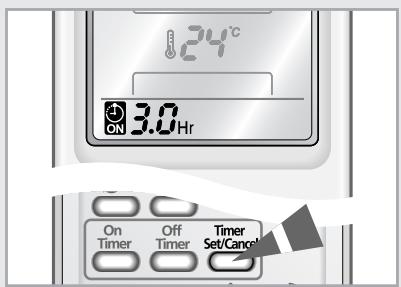

La minuterie de mise en marche vous permet de mettre en marche automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

1 Pour fixer le temps avant la mise en marche, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. Temps possibles : entre 30 minutes et 24 heures. 2 Appuyer sur le bouton de réglage/annulation pour marquer la fin du réglage.

Résultat: Le temps restant s'affiche.

Le voyant de la minuterie arrête de clignoter. Le mode sélectionné et la température disparaissent au bout de 10 secondes. Le climatiseur s'allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compteur aura atteint le temps préréglé.

Pour désire, qu'il se trouve sur le haut de télécommande.

Résultat: Le climatiseur va démarrer en mode besoin quand il est allumé.

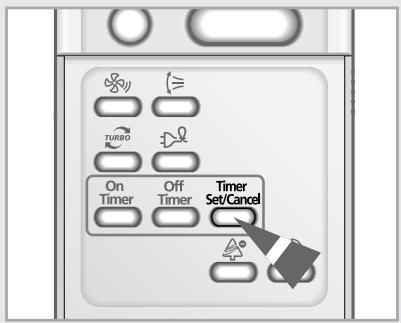

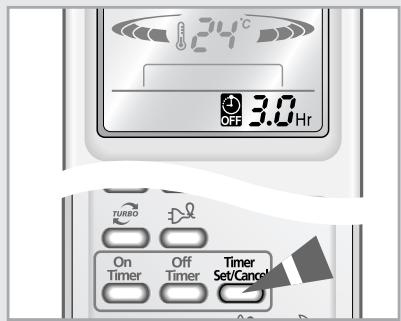

Annuler la minuterie de mise en marche

Appuyer sur le bouton de Réglage/Annulation Timer Set/Cancel

Note ♠ Si vous appuyez sur le bouton, quand le temporisateur Off est éteint, le temporisateur est également décommandé.

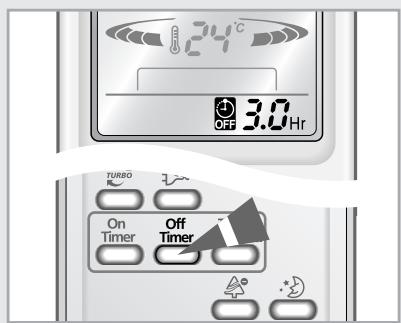

La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

1 Pour fixer le temps avant l'arrêt, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que le temps avant l'arrêt s'affiche. Temps possibles : entre 30 minutes et 24 heures. 2 Appuyer sur le bouton de Reglage/Annulation TImer S#eCanol afin de marquer la fin du réglage.

Résultat: Le temps restant s'affiche.

Le voyant de la minuterie arrête de clignoter. Le climatiseur s'arrête automatiquement et le réglage de la minuterie d'arrêt disparaît lorsque le compteur aura atteint le temps préréglé.

Exemple : Si vous souhaitez mettre en marche le climatiseur dans 2 heures et l'arrêter deux après :

1. Appuyer sur le bouton jusqu'à ce que '2.0 Hr' s'affiche.
2. Appuyer sur le bouton de Réglement/Annulation
3. Appuyer sur le bouton qu'a ce que 4.0 Hr's'affiche.
4. Appuyer sur le bouton de Réglement/Annulation

Note « Vous pouvez vérifier ou changer le mode de réglage et/ou la

température en appuyant sur le bouton ou les boutons

Après avoir réglé la minuterie d'arrêt.

Annuler la minuterie d'arrêt

Appuyer sur le bouton de Réglage/Annulation

Note • Si vous appuyez sur le bouton Sot/Cancol, quand le temporisateur On est allumé, le temporisateur est également décommandé.

Arrêtez le climatiseur après six heures de fonctionnement

La fonction Sleep Timer permet d'arrêter le climatiseur automatiquement après 6 heures de refroidissement.

Note Pour arrêter le climatiseur à une heure spécifique, reportez-vous à la page 19.

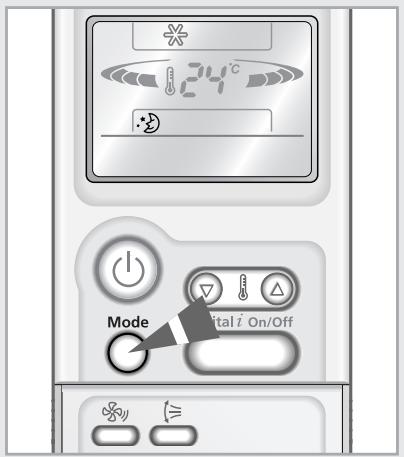

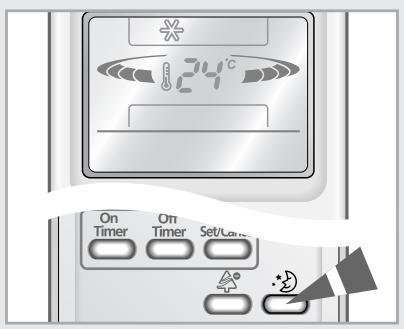

Soyez certain d'avoir sélectionné soit le mode COOL. Appuyez sur le bouton

Résultat : l'unité intérieure émet un bip. le climatiseur fonctionne pendant six heures comme illustré ci-dessous.

Refroidissement. La température augmente de 1°C par heure. Lorsqu'elle augmente de 2°C (après 2 heures), la nouvelle température est maintenue pendant quatre heures.

Annuler l'arrêt après six heures de fonctionnement

Si vous ne souhaitez plus que le climatiseur s'arrête après six heures, vous pouvez annuler la minuterie correspondante.

Appuyez sur

Résultat : l'unité intérieure émet un bip,

le. n'aparait plus, le climatiseur fonctionne normalement.

Les conseils suivants vous aideront à profiter au maximum de votre climatiseur.

Sujet	Conseil
Coupure de courant	En cas de panne de courant pendant le fonctionnement du climatiseur, l'appareil s'arrête. Lorsque le courant est rétabli, le climatiseur se met en route automatiquement.

Température et humidité de fonctionnement

Le tableau ci-dessous indique les fourchettes de température et d'humidité dans lesquelles vous pouvez utiliser le climatiseur.

Si vous utilisez le climatiseur à... alors...

température trop élevée, le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur.

température trop BASSE Si l'échangeur de chaleur gèle, cela peut provoquer un dysfonctionnement tel qu'une fuite.

taux d'humidité trop élevé des gouttes de condensation peuvent se former sur l'enveloppe de l'unité intérieure en cas d'utilisation prolongée.

Mode	Température extérieure	Température intérieure	Humidité intérieure
Refroidissement	21°C à 43°C environ	18°C à 32°C environ	80% ou moins
Déshumidification	18°C à 43°C environ	18°C à 32°C environ	-

• Si la climatisation est utilisée au-dessus de 33°C (température intérieure), il ne peut pas fonctionner à plein rendement.

Utiliser le climatiseur sans télécommande

Vous pouvez faire fonctionner le climatiseur directement sur l'unité intérieure si la télécommande est perdue ou endommagée.

1 Glisser le grill avant inférieur vers le bas. 2 Pour permettre le climatisation en marche, appuyez sur l'interrupteur On/Off sur le côté droit de l'unité interieure.

Résultat :

le voyant Operation de l'unité interieure s'allume, l'unité intérieure émet un bip, le climatiseur se met en marche dans le mode qui convient le plus à la température de la pièce :

Température de la pièce

21°C ou plus

Mode

Refroidissement

Température atteinte

3 Pour arrêter le climatiseur, appuyez de nouveau sur l'interrupteur On/Off.

Note

La télécommande est utilisable de façon habituelle, même si le climatiseur a été mis en marche par le biais de l'interrupteur On/Off.

En cas de problème, commencez par effectuer les vérifications suivantes. Elles vous évitent peut-être de faire appel inutillement au service après-vente.

Problème	Explication/solution
Le climatiseur ne fonctionne pas du tout.	Vérifiez que le climatiseur est sous tension au niveau de la prise secteur.Vérifier que l'indicateur de fonctionnement sur l'unité interieure est allumé;sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande.Vérifiez si levoyant Timer de l'unité interieure est allumé. Si ou: -attendez l'heure programmée pour constater si le climatiseur se met en marche automatiquement- annulez la programmation (reportez-vous aux pages 18 et 19 pour plus d'informations)
La télécommande ne fonctionne pas.	Vérifiez qu'il n'y a pas d'obstacle entre vous et l'unité interieure.Vérifiez les piles de la télécommande.Vérifiez que vous n'êtes pas trop loin de l'unité interieure(7 mètres maximum).
Vous n'entendez pas de bip lorsque vous appuyez sur le bouton (Marche/Arrêt) de la télécommande.	Vérifiez que la télécommande est orientée vers le capteur d'infrarouges au centre de l'unité interieure.Si nécessaire, remplacez les piles de la télécommande.
Le climatiseur ne refroidit pas la pièce.	Vérifiez que vous avez sélectionné le mode de fonctionnement correct (Automatique, Refroidissement).La température de la pièce est peut-être trop BASSe.La grille du filtre à air est peut-être obstruée par la poussière; reportez-vous aux instructions de nettoyage de la page 24.Vérifiez qu'il n'y a pas d'obstacle devant l'unité extérieure.
La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton .	Vérifiez que le mode d'opération est fixé sur le mode COOL(FRAIS) ou FAN(VENTILATEUR); sur le mode AUTO(AUTOMATIQUE), la vitesse du ventilateur est modifiée automatiquement, et sur le mode DRY(SECHER), le mode AUTO(AUTOMATIQUE) se meten place.
La direction du flux d'air ne change pas quand vous appuyez sur le bouton .	Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton (Marche/Arrêt) de la télécommande.
La minuterie ne fonctionne pas.	Vérifiez que la minuterie a été programmée correctement (reportez-vous aux pages 18 et 19).
Des odeurs se répandent dans la pièce pendant la climatisation.	Aéréz la pièce.

Afin d'assurer le meilleur fonctionnement de votre climatisation, un nettoyage régulier est nécessaire pour enlever la poussière accumulée sur le contrôle d'air.

Avant de nettoyer le climatiseur, mettez-le hors tension au niveau de la prise secteur.

1 Glisser le grill avant inférieur vers le bas. 2 Ouvrir le grill avant supérieur en tirant les côtés droite et gauche du grill. 3 Démontez le grill avant supérieur en ouvrant le grill complètement. 4 Soulever le rebord inférieur des filtres à air et le baisser pour les libérer. 5 Enlever toutes les poussières sur les filtres à air avec un aspirateur ou un balai. 6 Lorsque vous avez fini, insérer la partie supérieure des filtres dans la fente et appuyer sur le rebord inférieur jusqu'à ce qu'ils cliquettent dans l'endroit. 7 Nettoyer le grill avant avec un tissu mouillé et un détergent doux (NE jamais utiliser de benzène, dissolvants ou d'autres produits chimiques). 8 Fixez le côté gauche du support de gril, puis insérez le côté droit du support de gril.

Note

À PRÉS une période d'inutilisation prolongée, faites fonctionner le ventilateur pendant trois ou quatre heures pour sécher totalement l'intérieur du climatiseur. Pour fermer le grill avant supérieur complètement après avoir nettoyé des filtres, allumez et éteignez le climatiseur.

Pour enlever les particules de poussière minutieuses et les odeurs, un désodorisant et les filtres Biofiltre-Vert sont installés dans le climatiseur. Il faut nettoyer les filtres tous les trois mois.

1 Ouvrir le grill avant supérieur en tirant les côtés droit et gauche du grill. 2 Retirer les filtres désodorisants et Biofiltre-Vert. 3 Laver les filtres avec de l'eau propre, puis les sécher légèrement. 4 Insérez les filtres dans la position originale.

Note : vous pouvez changer la position des filtres l'un avec l'autre.

Fermer le grill avant.

07/09/12/14

18/24

ELECTRONICS
