MODE D'EMPLOI RFN-26D1TI DAEWOO
Disposition des équipements électriques & électroniques utilisés
La signification du symbole sur le produit, ses accessoires ou son emballage indique que ce produit ne doit pas être traité comme des déchets ménagers. Veuillez disposer de cet équipement à votre point de collecte approprié pour le recyclage des équipements électriques et des déchets.
Dans l'Union Européenne et autres pays Européens, il existe des systèmes de collecte sélective pour les produits électriques et électroniques usagés. En assurant l'élimination correcte de ce produit, vous contribuerez à éviter le danger potentiel pour l'environnement et la santé humaine, qui pourrait résulter d'un traitement inadapté de ce produit. Le recyclage des matériaux aidera à préserver les ressources naturelles. Ne disposez pas, donc, de vos équipements électriques et électroniques avec les ordures ménagères. Pour plus d'informations sur le recyclage de ce produit, contactez notre mairie, votre service des déchets ménagers ou le magasin où vous avez acheté le produit.
Consignes de sécurité (uniquement pour les appareils utilisant le R600A)
Cet équipement contient une certaine quantité de gaz réfrigérant isobutane (R600a), un gaz naturel compatible avec l'environnement qui, cependant, est combustible, voire explosif.
Des précautions doivent être prises pendant le transport et l'installation pour éviter la détérioration du circuit de refroidissement.
Car le gaz en s'échappant peut s'enflammer ou causer des dommages aux yeux. Si une fuite est détectée, évitez absolument toute flamme ou autres sources de chaleur et aérez le local où se trouve le réfrigérateur pendant plusieurs minutes.
- Pour éviter la formation du mélange gaz-air inflammable si la fuite dans le circuit de refroidissement se produit, la taille de la pièce dans laquelle l'appareil peut être placé dépend de la quantité du produit réfrigérant utilisé. La pièce doit être d'une taille de 1m³ pour tous les 8 g du réfrigérant R600a à l'intérieur de l'appareil. La quantité de gaz dans l'appareil figure sur la plaque signalétique à l'intérieur du réfrigérateur.
- Ne jamais mettre en marche un appareil représentant des dommages. En cas de doute, consultez votre vendeur ou réparateur.
RoHS (directive européenne 2002/95/EC)
Cette directive Européenne limite l'utilisation de substances dangereuses qui ne sont pas recyclables.
Les matières incluses dans ce produit correspondant à la directive RoHS.
| Réfrigérant | R-134a |
| Charge | 0.190kg |
| Potentiel de régulation Global | 1300 |
| Contient des gaz fluorés à l'effet de serre couverts par le Protocole de Kyoto et scellés hermétiquement. La mousse envolée avec des gaz fluorés à l'effet de serre. |
Ce réfrigerateur doit être fonctionner sous une température ambiante qui est désignée sur la plaque signalétique.
| Catégorie du Climat | Température ambiente du... à |
| SN | + 10°C to + 32°C |
| N | + 16°C to + 32°C |
| ST | + 16°C to + 38°C |
| T | + 16°C to + 43°C |
La température interne du réfrigérateur est influencée par son emplacement, la température ambiant et l'ouverture de la porte.
Contenu
Instructions de sécurité! 1
Guide d'Installation 3
Afficheur 4
Contrôle de Température 5
Utilisation du compartiment intérieur 6
Utilisation du distributeur 7
Comment utiliser le producteur de glaçons "Icemaker"? 7
Nettoyage et maintenance 8
Avant d'appeler le SAV... 10
Une anomalie ? Ne vous inquiétez pas. Voici la réponse. 11
Avant d'installer 12
Si le réfrigerateur ne peut pas passer à travers une porte lors de l'installation, procéder comme suit: … 12
Nivellement du réfrigérateur et ajustement de la porte (si nécessaire) 13
Installer les poignées 15
Filtre à eau 16

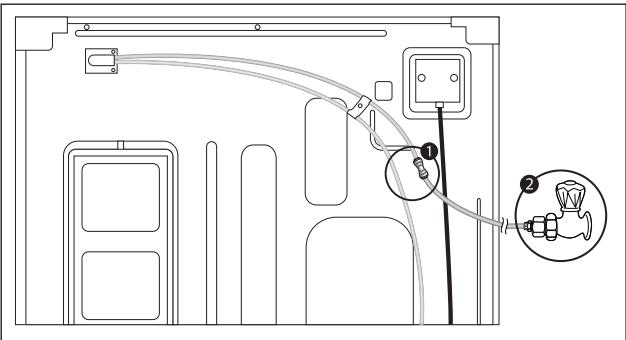

Comment installer la canalisation d'eau 16
Instructions de sécurité!
Veuillez lire ces instructions attentivement, avant d'utiliser votre appareil, et gardez ce manuel pour de futures consultations.
Ce symbole indique la présence d'un danger ou un risque.
Ce symbole attire l'attention de l'utilisateur sur l'importance des instructions.
D'autres symboles
Ne pas ouvrir ou démonter! Il est nécessaire de débrancher le courant! NON, IL EST INTERDIT... Il est nécessaire de suivre l'instruction!
Attention!
- Si le cordon secteur est endommagé, il doit être remplacé par un cordon d'origine, l'opération doit être effectuée par un technicien qualifié du service après-vente pour éviter tout choc électrique.
- Cet appareil n'est pas destiné à être utilisé par des personnes (les enfants inclus) dont les capacités physiques, sensorielles ou intellectuelles sont réduites ou bien manquant d'expérience et de connaissances à moins d'avoir été encadré ou formé au niveau de l'utilisation de l'appareil par une personne responsable de leur sécurité.
Attention!
Eviter de placer des objets lourds sur le câble d'alimentation. Ne tordez pas le câble et ne le pliez pas.
Si le câble électrique est endommagé, il peut causer des risques.
N'utilisez pas d'adaptateur électrique.
- Cela peut provoquer une surchauffe et un incendie
Ne brancher pas le câble à la prise électrique avec des mains mouillées.
- Vous risquez d'être électrocutés.
N'utilisez jamais un câble ou une fiche endommagés.
Cela provoque le risque d'un incendie.
L'appareil doit être relié à la terre, vous devez disposer d'une prise de terre.
- Vous risquez d'être électrocutés.
En débranchant le câble de la prise électrique, tenez bien la prise.
Après le débranchement de l'appareil, éloignez le câble de la prise de courant.
Si le cable est proche de la prise de courant, ILA cela provoque un chic electrique ou un incendie.
Ne jamais installer le réfrigérateur dans un endroit humide.
Cela provoque une insulation électrique et vous risquez d'être électrocutés comme il peut endommager l'appareil.
Éloignez le câble d'alimentation de toute source de chaleur.
• Si le cable est endommagé, il présente le risque de choc électrique.
Ne jamais verser de l'eau sur le réfrigérateur (ni à l'intérieur ni à l'extérieur).
- Une insulation électrique peut se désintégrer et cela provoque un risque de choc électrique ou d'incendie.
Ne jamais poser des ustensiles contenant de l'eau ou de liquides au-dessus de l'appareil.
L'eau peut pénétrer à l'intérieur de l'appareil et présenter des risques d'endommagement et de choc.
Il est interdit aux enfants de jouer avec le réfrigérateur.
- Les portes peuvent s'enfermer et présenter des dangers pour la santé des enfants.
Avant de déplacer le réfrigérateur, il faut retirer tous les accessoires, étagères et compartments de légumes et fruits...
- Les objets lourds peuvent tomber et causer des accidents et des endommagements à votre réfrigérateur.
Ne jamais essayer de réparer ou de démonter le réfrigérateur par vous-même.
- En cas de panne ou d'endommagement, débranchez le câble de la prise et contactez un agent qualifié ou le SAV Condor.
Ne jamais stocker des produits inflammables à l'intérieur de votre réfrigérateur.
Ne jamais stocker des produits inflammables ou toxiques à l’intérieur de votre réfrigérateur et préservez-les loin de votre appareil.
- Cela présente un risque d'incendie et des dangers pour les personnes.
En cas de fuite de gaz, aérer immédiatement la pièce sans toucher le réfrigérateur.
Ne jamais stocker des produits inflammables, explosifs ou corrosifs à l'intérieur du réfrigérateur.
Ne jamais toucher les surfaces de refroidissement, particulièrement avec des mains mouillées.
- Vous risquez de vous brûler et de vous blesser.
N'essayez pas de replacer la lampe par vous-même, contactez un agent qualifié ou le SAV Condor.
Si le câble est endommagé ou coupé, contacter immédiatement un agent qualifié.
Si vous voulez vous en débarrasser de votre ancien réfrigérateur, retirer d'abord les portes.
Afin d'éviter que les enfants ne restent enfermés à l'intérieur.
Attention!
Si vous n'utilisez pas votre réfrigérateur pour une longue période, débrancher le câble.
Ne jamais toucher le réfrigérateur avec des mains mouillées, particulièrement le compartiment congélateur.
- Vous risquez de vous brûler et de vous blesser.
Ne mangez pas les aliments stockés pour une longue période.
- Vous risquez d'avoir une intoxication alimentaire.
Ne jamais placer des bouteilles de verre dans le compartiment congélateur.
- Ces bouteilles risquent de s'exploser et de vous blesser.
Pour transporter votre réfrigérateur, plus de deux personnes sont indispensables.
Avant de déplacer votre réfrigérateur, retirer les roues.
Pour protéger les roues et le sol au même temps.
D'une autre part, pour protéger toutes les parties de votre réfrigérateur.
Guide d'installation
- Pour votre sécurité, veuillez lire attentivement les instructions d'installation avant d'utiliser votre réfrigérateur:
Précautions d'installation et de connexion électrique:
Afin d'éviter un incendie ou un choc électrique ou une fuite, assurez-vous du suivant: Ne jamais placer votre réfrigerateur dans un endroit mouillé, humide ou où l'eau peut se rassembler facilement. 2 Vérifiez bien de brancher!
- Brancher le câble à une prise de terre. N'utilisez pas multi-prise.
N'utilisez pas un adaptateur électrique. Évitez de placer des objets lourds sur le câble électrique.
※En cas de son étrange ou une odeur bizarre ou de fumée après le branchement électrique, débrancher immédiatement et contacter une agent qualifiée ou le SAV. ※Attendez au moins 5 minutes avant de brancher votre réfrigerateur une deuxième fois. ※Il faut attendre au moins 2 à 3 heures après le branchement électrique pour stocker les aliments.
Précautions d'utilisation
Afin d'éviter toutes pannes, endommagements ou blessures personnelles, vous devez respecter les instructions citées dans ce manuel :
Accessoires
Guide d'utilisation, Clé à molette
Boîtier de filtre
Casier à oeufs
Casier à glaçons
1. Bouton de réglage congélateur
Appuyez sur ce bouton pour régler la température du compartiment congélateur. 2. Bouton de congélation rapide : Utiliser ce bouton pour accélérer la fabrication des glaçons. 3. Distributeur d'eau. 4. Distributeur de la glace 5. Distributeur de cubes de glaçon 6. Bouton d'Alarme/Verouillage
Pour arrêter l'alarme/ verrouiller ou déverrouiller l'afficheur.
7. Bouton de réglage réfrigérateur :
Appuyez sur ce bouton pour régler la température du compartiment réfrigerateur.
8. Bouton allumage/filtre
1) Bouton d'allumage. 2) Bouton de réglage du filtre. Après le réglage, appuyez sur ce bouton pendant 03 seconds.
La lumié interne s'éteint automatiquement après 20 minutes d'ouverture de porte. - Si la porte du réfrigerateur ou congélateur est ouverte plus d'une minute, l'alarme de porte sonne pendant 05minute avec un interval d'01 minute.
L'afficheur s'éteint:
- 1 minute après la sélection du bouton ou l'ouverture de porte.
L'Alarmesonne:
-Si la porte est ouverte pendant plus d'une minute. - Si la température interne est élevée. - L'intervalle entre les sonneries de l'alarme est de 1 minute et le mot "Alarm" s'affiche sur l'afficheur. - Pour arrêter l'alarme, fermer la porte ou appuyez sur le bouton "alarm/clock".
9. Symboles sur l'afficheur
Clignote quand cette option est en fonction.
Clignote quand l'option de distributeur d'eau est en fonction.
Filtre d'eau
Après 06 mois de branchement électrique de votre réfrigérateur, cet icône clignotera, et si vous débranchez votre appareil, le symbole sera réglé de nouveau.
Verrouillage du panneau
Cela apparait quand l'afficheur est verrouillé.

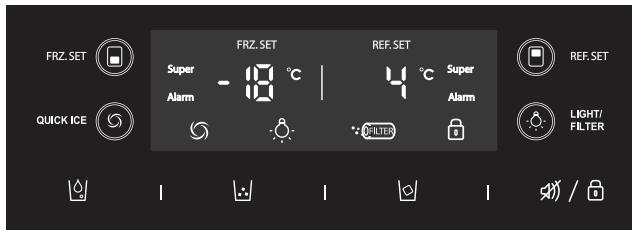

Contrôle de température
- Lors du premier branchement électrique, la température sera comme suit:
Si vous appuyez sur le bouton FRZ, la température change comme suite:
Température Change Progressivement <<
Congélation rapide...
Si vous voulez utiliser la congélation rapide, appuyez sur le bouton FRZ. SET jusqu'à l'icone "SUPER" signale et le mode sera activé. Si vous voulez arrêter ce mode, appuyez une deuxième fois sur le même bouton.
Réfrigération rapide
Si vous voulez utiliser la réfrigération rapide, appuyez sur le bouton REF. SET jusqu'à l'icone "SUPER" signale et le mode sera activé. Si vous voulez arrêté ce mode, appuyez une deuxième fois sur le même bouton.
Notice
Les aliments dans le réfrigérateur peuvent être congélés si la température externe atteint 5°C.

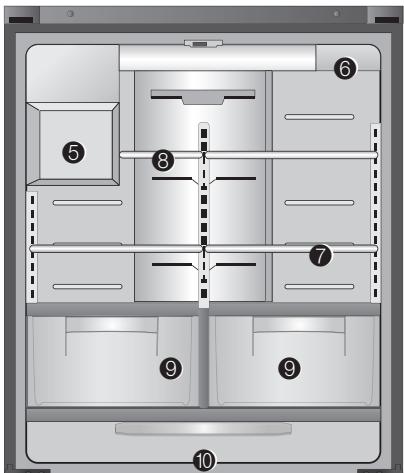

Utilisation du compartiment intérieur
Ce manuel est fourni pour plusieurs modèles de réfrigérateur, réferez-vous à l'unité réelle.
1.1. Compartiment de stockage Pour stocker les produits lacte 2. Compartiment de stockage Pour stocker les alimentes à petit volume. 3. Compartiment de stockage Pour stocker les divers alimentés 4. Compartiment de stockage Pour stocker les divers alimentés 5. Producteur de glaçon Pour fabriquer et stocker les glaçons.
- Filtre d'eau
- Étagères ajustables Pour stocker les divers alimentés
- Petite étagère Pour stocker les divers alimentés
- Bac à légume
- Casier
- Compartment Congélateur
- Etagère de congélation
- Afficheur 13-1. Distributeur d'eau 13-2. Distributeur de glaçon
- Etagère des œufs
- Etagère pour stocker les glaçons
Notice
- Il est interdit de toucher le compartiment de congélation ou les aliments congelés avec des mains mouillées.
Il y a le risque de brûlures. - Ne pas stocker les médicaments ni les appareils électriques. - Ne pas congeler les aliments destinés aux enfants. cela est dangereux.
Conditions de stockage des aliments
Nettoyez bien les aliments avant de les conserver
Couper les aliments en petits morceaux.
Placez les aliments qui contiennent de l'eau sur l'avant de l'étagère. Si vous les placez en arrière, ils risquent de se congeler.
Laisser les aliments chauds refroidir à l'extérieur avant de les placer dans l'appareil. Pour assurer la performance du fonctionnement
Les aliments tropicaux tels que les épinards jaunissant facilement sous des températures basses, veuillez les conserver sous des conditions appropriées.
Laisser suffisamment d'espace entre les aliments pour assurer la bonne circulation d'air dans le réfrigérateur
Pour éviter les mauvaises odeurs, ne jamais laisser les aliments sans couverture.
Utilisation du distributeur
Mettez un récipient convenable sous le distributeur.
Maintenez l'appui sur un des boutons 'WATER', 'ICE CUBE', ou 'CRUSHED ICE' jusqu'à recevoir la quantité désirée.
Eau
Glaçons / Glaces
Précautions
Eviter d'utiliser des tasses fragiles ou en cristal. Pour votre sécurité, il est interdit d'insérer vos doigts ou n'importe quel objet au distributeur. • Si l'eau ou les cubes de glaçons ont des couleurs différentes, n'utiliser pas le distributeur et contacter le SAV Condor.
- Environ 08 cubes de glaçons (14 à 16 fois par jour) peuvent être produits. Quand le plateau est plein, la production du glaçon est arrêtée.
- Pendant la production et la distribution des glaçons, vous entendez des sons et cela est normal. À fin de protéger le producteur des glaçons, nettoyez-le régulièrement.
- Si les glaçons sont difficilement distribués de la machine, assurez-vous que la sortie n'est pas bloquée.
Si les cubes sont attachés:
Retirer le plateau et séparer les cubes attachés. Si vous avez besoin d'ajuster l'eau fournie à l'appareil, contacter le SAV Condor.
En cas de coupure d'électricité
- Préparer un récipient pour recevoir de l'eau (des cubes fondus) • Si la coupure dure pour une longue période, retirer le casier, le vider et le replacer.

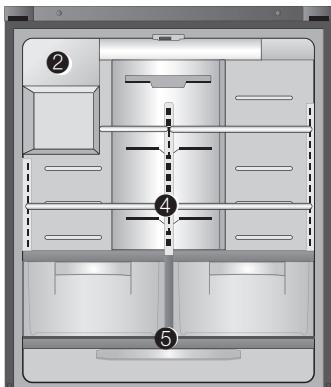

Nettoyage et maintenance
Débrancher votre appareil!
1 Distributeur d'eau
- Retirer le plateau et nettoyer avec un chiffon doux et absorbant.
Étages des glaçons
- Retirer: Appuyez sur le bouton pour retirer le casier des glaçons. Nettoyage: Nettoyer le casier avec de l'eau tiède. Avant de le replacer correctement, séchez-le avec un chiffon doux. • Replacement: Placer-le correctement et appuyer dans le bon sens en assurant sa fixation.
Étagères de congélateur
• Retirer les étagères et les nettoyer avec de l'eau.
Étagères de réfrigérateur
- Retirer les étagères et les nettoyer avec de l'eau. Ces étagères sont déplacables.
- Vous pouvez choisir la hauteur des étagères selon vos besoins.
5 BAC A legumes & BAC LARGE
Retirer le bac aussi loin que possible. Soulever l'avant du bac et le repousser. Insérer le bac dans le rail et le pousser vers l'arrière.
6 Congélateur
Tirer le bac autant que possible. Retirer les clips des 2 côtés et soulever l'avant du bac du congélateur.
Tiroir congélateur
• Soulever le bac et le retirer.
Parties intérieures
Utiliser un linge humide et un détergent doux (neutre).

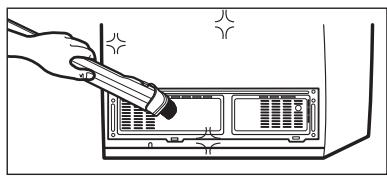

Arrière (machine section)
Nettoyer la poussière de la grille avec un aspirateur au moins une fois par an.
Attention
Ne jamais utiliser de gasoil (essence), pétrole, benzène (benzol), diluant, etc. qui peuvent endommager les surfaces.
Avant d'appeler le SAV...
Vérifier les points suivants avant d'appeler un réparateur.
Problème:
Pas de froid à l'intérieur. Congélation et réfrigération ne sont pas bonnes.
Points à vérifier:
Est-ce que le réfrigerateur est débranché ? Est-ce que la température est bien régée (mode faible) ? 3. Le réfrigerateur est-il sous la lumière directe du soleil ou un appareil de chauffage est-il près de lui ? Est-ce que l'espace entre le dos du réfrigérateur et le mur est assez grand ?
Action
1. Brancher le réfrigerateur.
2. Régler la température mode Médium ou haut.
3. Déplacer le réfrigerateur vers un lieu où il n'y a ni soleil direct ni appareil de chauffage autour. Garder une distance suffisante (au moins 25 cm) entre l'arrière du réfrigerateur et le mur.
Problème:
Les aliments dans le réfrigérateur gèlent
Points à vérifier:
Est-ce que la température est régée sur [haut] ? Est-ce que la température de la pièce est trop BASSE ? Est-ce que les aliments contenant de l'humidité sont stockés à proximité du jet d'air froid ?
Action
1 Régler la température sur [médium] ou [bas]
2 Les aliments peuvent geler si la température ambiant est au-dessous de 5°C. Déplacer vers un endroit où la température est au-dessus de 5°C.
3 Placer les aliments contenant de l'humidité sur les étagères à proximité des portes.
Problème:
Bruit étrange en provenance du réfrigérateur
Points à vérifier:
Est-ce que le plancher sous le réfrigerateur est stable ? Est-ce que l'espace entre le dos du réfrigerateur et le mur est assez grand ? Est-ce que des objets ou autres sont en contact avec le réfrigerateur ?
Action
1 Déplacer le réfrigerateur sur un sol plan et stable. Garder suffisamment d'espace. Ôter tous les objets touchant le réfrigerateur.
Problème:
Mauvaise odeur en provenance de l'intérieur
Points à vérifier:
Est-ce que les aliments sont découverts et non emballés? Est-ce que les étagères ou compartiments sont souillées par des denrées alimentaires? Est-ce que les aliments ont été stockés trop longtemps?
Action
Assurez-vous de couvrir et emballer les aliments. Nettoyez toutes les parties régulièrement. Une fois l'odeur installée, il est difficile de s'en débarrasser. Ne pas stocker des aliments trop longtemps. Un réfrigérateur n'est ni un parfait, ni un permanent gardien de nourriture.
| Anomalie | Explication |
| Chaleur | La façade avant et les côts du réfrigerateur chauffent. | • Des canalisations (conduites réfrigérantes) sont placées sous la surface afin d'empêcher la formation d'humidité. |
| Portedifficile àouvrir | Les portes ne s'ouvrent pas facilement. | • Quand la porte est fermée et rouverte juste après, elle est difficile à ouvrir. De l'air chaud entre à cause de la différence de pression. Dans pareil cas, attendre une minute avant de rouvir la porte. |
| Bruitétrange | De l'eau semble couler dans le réfrigérateur. | • Quand le compresseur se lance ou s'accrite, le liquide réfrigérant qui coule dans les conduites peut faire du bruit.
• Le dégivrage de l'eau peut également faire un tel bruit. (Ce réfrigérateur est équipé d'un système de dégivrage automatique.) |
| Des craquements se font entendre. | • Lorsque les éléments interieurs se rétractent et/ou se dilatent en raison des changements de température, de tels bruits peuvent se faire entendre. |
| Bruit de fond ou bourdonnement. | • Le compresseur ou les ventilateurs de circulation d'air peuvent provoquer un bruit de fonctionnement. (Si le réfrigérateur n'est pas à niveau, ce bruit peut être plus fort.) |
| Givreet condensation | Du givre et/ou de la condensation se forment sur les parois et/ou à la surface des recipients dans les compartments congélateur et réfrigérateur. | • Du givre et/ou de la condensation peuvent se former dans les cas suivants;
• Quand la température est élevée et/ou l'humidité force autour du réfrigérateur.
• Quand les portes restent ouvertes longtemps
• Quand des alimentés à force teneur en humidité ne sont pas couverts ni emballés.
※Le même phénomène se produit quand on verse de l'eau froide dans un recipient en verre et que de la condensation se forme à la surface. |
| Condensation à la surface du carénage | • Dans pareil cas, l'humidité ambiente est très élevée autour du réfrigérateur, l'humidité dans l'air se condense sur la surface sous forme de rosée. |
Avant d'installer
Tout d'abord vérifier si le réfrigérateur peut passer à travers toutes les portes d'accès.
Dimensions (y compris les poignées de porte)
(largeur*profondeur*hauteur) 36 inches x 36.3 inches x 69.8 inches
Trouver un endroit approprié pour l'installer
espace suffisant entre le dos du réfrigerateur et le mur pour la ventilation de l'air libre.
Évitez les rayons directs du soleil.
- Dès que le lieu d'installation est prêt, suivez les instructions d'installation.
Si la température autour du réfrigerateur est faible (en dessous de 5°C), la nourriture peut geler ou le réfrigerateur peut fonctionner de façon anormale.
Ce mode d'emploi se réfère à plusieurs modèles. Les caractéristiques réelles sont selon le modèle.
Enlever la porte gauche du réfrigérateur.
1 Dévisser le couvercle du dessus monté sur charnières avec un tournevis et enlever le couvercle.
2 Dévisser la terre et débrancher les fils du faisceau et tube d'eau.
3 Tournez le boulon de charnière supérieur dans le sens inverse des aiguilles d'une montre et retirez la charnière supérieure. (Après avoir retiré la charnière, la porte peut tomber vers l'avant. Soyez prudent!)
Attention
※Risque d'électrocution! Avant d'enlever le couvercle supérieur:
- Coupez l'alimentation en eau de l'appareil.
- Débranchez l'appareil.
Enlever la porte droite du réfrigérateur
- Tourner le boulon de charnière supérieure dans le sens inverse des aiguilles d'une montre et retirer la charnière supérieure. (Après avoir retiré la charnière, la porte peut tomber vers l'avant. Soyez prudent!)
- Soulever la porte et l'enlever. (Même chose que de l'étape 4 à 5 dans le démontage de la porte gauche du réfrigérateur).
Enlever la porte du congélateur
1 Ouvrir la porte du congélateur autant que possible, tirer vers le haut le compartiment du congélateur et le tiroir du congélateur.
2 Pousser les verrous (des deux côtés) et tirez vers l'avant, la porte du congélateur et enlever.
Remplacement des portes de réfrigérateur
- Remplacer la porte gauche, la porte de droite, puis replacer le couvercle supérieur sur charnières.
- Les étapes de remplacement sont les étapes inversées pour enlever les portes.
Remplacement des portes du congélateur
1 Alignez l'extrémité des rails (deux côtés) avec le support du rail du tiroir du congélateur.
2 Pousser entièrement et fermer la porte du congélateur. Vérifier le verrouillage du rail avec le verrou du support.
3 Ouvrir le congélateur autant que possible, assembler un dispositif rail en support du dispositif de rail.
4 Pousser et assembler un autre dispositif rail sur le côté opposé du rail.
Nivellement du réfrigérateur et ajustement de la porte (si nécessaire)
Le réfrigerateur doit être stabilisé afin de prendre des performances optimales et une belle apparence.
(Si le plancher sous le réfrigerateur est inégal, les portes du réfrigerateur et du congélateur sont déséquilibrées).
Nivellement et réglage de la porte
1 Retirer la plinthe avant si elle est attachée
2 Utiliser une clé hexagonale pour aligner l'avant de l'appareil.
Régler une porte de réfrigérateur
Si la hauteur de la porte du réfrigerateur est inégale, tournez l'écrou de la vis sur la charnière inférieure pour ajuster la porte du réfrigerateur.
- Pour lever une porte de réfrigérateur, tourner la vis dans le sens inverse des aiguilles d'une montre.
- Pour abaisser une porte de réfrigerateur, tournez la vis dans le sens des aiguilles d'une montre
Attention
※Risque d'électrocution! Avant de déstérer le couvercle supérieur sur charnières
- Couper l'alimentation en eau de l'appareil
- Débrancher l'appareil
Si les portes du réfrigérateur ne sont pas correctement alignées
1 Dévisser le couvercle supérieur monté sur charnières et lever le panneau.
Ne débrancher aucun fil ni tube contenant de l'eau!
2 Desserrer la fixation dans le sens inverse des aiguilles d'une montre, déplacer la charnière oblique (de côte) afin d'ajuster la porte du réfrigérateur.
Ne pas enlever l'attache!
3 Serrer l'attache et replacer le couvercle supérieur.
Si le tiroir du congélateur n'est pas égal (plat) :
- Desserrer les deux fixations latérales. Ne pas retirer les attaches!
- Utiliser l'attache supérieure pour ajuster le tiroir du congélateur.
- Si le niveau du tiroir du congélateur est correct, serrer les deux fixations latérales.
Couvercle avant
Après l'installation ou mise à niveau des portes, fixer le couvercle avant avec des vis. (Desserer d'abord les vis sur le panneau inférieur avant. Cliquer puis visser le couvercle.)
Attention
Le devant du réfrigerateur doit être un peu plus haut que l'arrière pour faciliter la fermeture des portes, mais si le pied est trop élevé pour son équilibre, c'est-à-dire que l'avant du réfrigerateur est beaucoup plus élevé que l'arrière, cela peut rendre difficile l'ouverture de la porte.

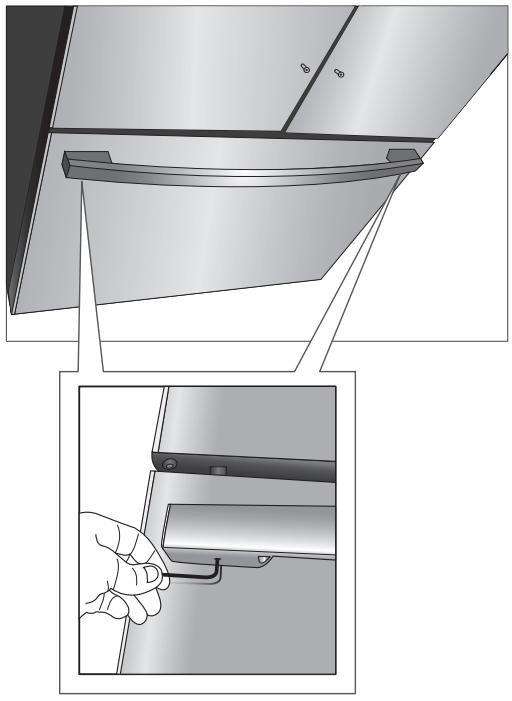

Installer les poignées
- Après l'installation et/ou mise à niveau de la porte, installer les poignées.
- Toutes les poignées sont identiques.
1 Insérer les poignées de la porte dans la glissière, la direction de la vis de réglage étant au centre de l'appareil. Serrer la vis de réglage avec le L-Wrench (fourni).
2 Insérer les poignées de la porte du congélateur dans le guide. La direction de la vis de réglage étant vers le bas. Serrer la vis de réglage avec le L-Wrench (fourni)
Barre de porte escamotable
- Lors de la fermeture de la porte gauche, la barre se replie derrière la porte droite du réfrigérateur. L'étanchéité par joint se fait entre les deux portes.
- Lors de l'ouverture de la porte gauche, la barre se replie vers la porte gauche automatique.
(La barre est repliée. O)
(La barre n'est pas repliée. X)
- La barre est endommagée, si vous tentez de fermer la porte gauche du réfrigerateur avec la barre repliée. Lors de la fermeture de la porte gauche du réfrigerateur assurez-vous que la barre est repliée.
Filtre à eau
- Déconnecter l'alimentation en eau de l'appareil.
- Oter le capuchon de verrouillage pour installer le filtre. (Le distributeur de glaçons et d'eau peut également être utilisé sans un filtre à eau auquel cas le bouchon de fermeture doit être utilisé).
- Tourner avec précaution le filtre dans le sens des aiguilles d'une montre. 4. Changer le filtre au moins tous les 6 mois.
Un nouveau filtre peut être obtenu du service après-ventes
Attention:
- Essuyer avec un chiffon si des gouttelettes tombent lors de l'échange d'un filtre. Évacuer l'eau du distributeur d'eau pendant 5 minutes avant de l'utiliser. Cela permettra d'éliminer l'air du circuit d'eau.
- Après utilisation, le système d'eau est soumis à de faibles pressions. Procéder avec prudence lors du retrait du filtre.
- Rincer le circuit d'eau si l'appareil n'a pas été utilisé pendant une longue période ou si l'eau ou la glace ont une odeur ou un goût désagréable.
Pour cela, puiser l'eau pendant plusieurs minutes. Si le goût ou l'odeur persistent, remplacer le filtre.
- Protéger du gel, stériliser la cartouche filtrante si vous prévoyez que la température baisse en dessous de zéro.
- Si il y a un risque d'augmentation de pression dans la conduite d'eau, ne pas installer le filtre à eau sans régulateur de pression approprié.
Contactez un expert de l'installation si vous n'êtes pas certain s'il y a un risque ou non d'augmentation de pression dans la conduite d'eau. - À propos installation d'un nouveau filtre:
Jetez toute glace produite dans les 24 premières heures après la mise en service.
- Si aucune glace n'a été supprimée pendant une longue période, videz la boîte de glace et jetez toute glace produite au cours des 24 prochaines heures.
- La pression de l'eau devrait être 2.0 — 8.8kgf/cm3 (1.96 — 8,62 Bar) ou plus pour lancer la machine à glaçons automatique. Vérifier votre pression d'eau du robinet. Si une tasse de 180cc est pleine en 10 secondes, la pression est OK.
- Lors de l'installation des tubes d'eau, s'assurer qu'ils ne sont pas à proximité de toute surface chaude.
- Le filtre à eau ne filtre que de l'eau. Il n'élimine pas les bactéries ou microbes.
- Si la pression d'eau n'est pas assez élevée pour lancer la machine à glaçons, appelez le plombier pour obtenir une pompe à eau supplémentaire.
- Si la pression d'eau est supérieure à 8.8kgf/cm3 (1.96 - 8,62 Bar), un réducteur de pression doit être installé.
- La durée du filtre dépend de la durée d'utilisation. Nous vous recommandons de remplacer le filtre au moins une fois tous les 6 mois.
- Après l'installation du réfrigérateur et le système de canalisation d'eau, sélectionnez (eau) sur votre panneau de commande et appuyez sur la touche pendant 2 ou 3 minutes pour fournir de l'eau dans le réservoir d'eau.
- Utilisez le ruban d'étanchéité à chaque branchement de tuyaux/tubes pour vous assurer qu'il n'y ait pas de fuite d'eau.
- Le tuyau d'eau doit être raccordé à l'eau froide

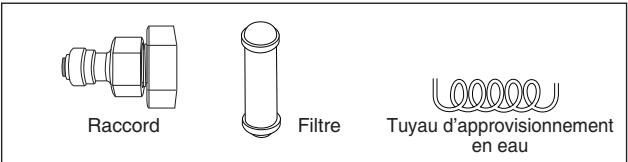

KIT d'alimentation en eau
Vérifier les pièces ci-dessous pour l'installation du kit d'alimentation en eau.
D'autres pièces nécessaires sont disponibles chez les détaillants locaux.

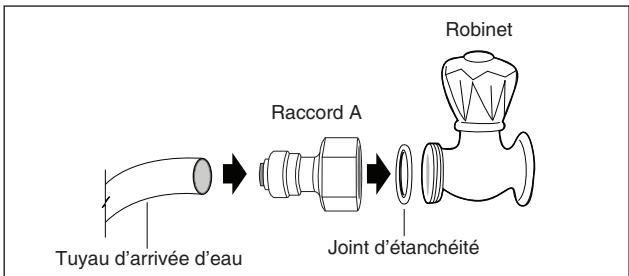

2. Relier le tuyau d'arrivée d'eau au robinet scheme a
Placez le joint d'étanchéité à l'intérieur du raccord et vissez au robinet d'eau.
FICHE Produit
Marque: DAEWOO ELECTRONICS
Modèle: RFN-19D1*I, RFN-26D1*I, RFN-26D2*I
Type de produit : Réfrigérateur-congélateur
Classe énergétique : A+
Consommation d'énergie de 510 kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.
Volume total net : 639 L (Réfrigérateur 448 L · Congélateur 191 L avec 4 étoiles)
Réfrigérateur et congélateur sans givre (froid ventilé total)
La durée de montée en température : Autonomie de 11 h
Pouvoir de congélation : 9 kg/24h
Ensemble climatique: SN-T
Cet appareil est conçu pour être utilisé à une température ambiante comprise entre 10°C et 43°C.
Émissions acoustiques dans l'air: 43 dB(A)
