MH24ZA1-12 - Climatiseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur réversible (refroidissement et chauffage)
Marque	SAMSUNG
Modèle	MH24ZA1-12
Alimentation électrique	220-240 V ~, 50 Hz
Modes de fonctionnement	Automatique, Refroidissement, Chauffage, Déshumidification, Ventilation, Turbo
Fonction 5 Way	Standard, Nature, Power, Saving, Silence
Plage de température (refroidissement)	18 °C à 30 °C
Plage de température (chauffage)	16 °C à 30 °C
Vitesse du ventilateur	Faible, Moyen, Fort, Automatique
Réglage du flux d'air	Vertical (Swing) et horizontal (manuel)
Minuteries	Mise en marche et arrêt (30 min à 24 h), Sleep Timer (6 h)
Filtre à air	Lavable (nettoyage périodique)
Filtres optionnels	Filtre déodorisant et Bio-Pure (à changer tous les 3 mois environ)
Température extérieure de fonctionnement (chauffage)	0 °C à 24 °C
Température extérieure de fonctionnement (refroidissement)	21 °C à 43 °C
Humidité intérieure max (refroidissement)	80 % ou moins
Piles de la télécommande	2 piles LR03 (1,5 V)
Installation	Par un technicien qualifié selon les normes électriques du pays

FOIRE AUX QUESTIONS - MH24ZA1-12 SAMSUNG

Comment utiliser le mode Turbo pour refroidir ou chauffer rapidement ?

Appuyez sur le bouton Turbo après avoir mis l'appareil en marche. L'appareil fonctionne à puissance maximale pendant 30 minutes, puis revient au mode et à la température précédents.

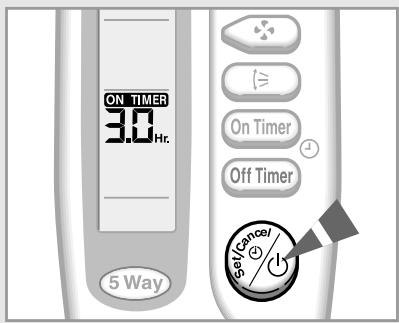

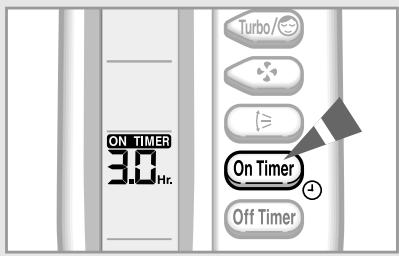

Comment régler la minuterie de mise en marche ?

Appuyez plusieurs fois sur le bouton ON TIMER jusqu'à afficher le délai souhaité (30 min à 24 h), puis appuyez sur le bouton de réglage/annulation pour valider.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez qu'il n'y a pas d'obstacle entre vous et l'unité intérieure, remplacez les piles si nécessaire, et rapprochez-vous (portée max 7 mètres).

Quels sont les modes disponibles via la fonction 5 Way ?

Les modes sont Standard, Nature, Power, Saving et Silence. Sélectionnez-les avec le bouton 5 WAY de la télécommande ou le bouton ON/OFF de l'unité intérieure.

Comment nettoyer le filtre à air ?

Ouvrez la grille frontale, retirez le filtre, dépoussiérez-le avec un aspirateur ou une brosse, nettoyez la façade avec un chiffon humide et un détergent doux, puis remontez le filtre et la grille.

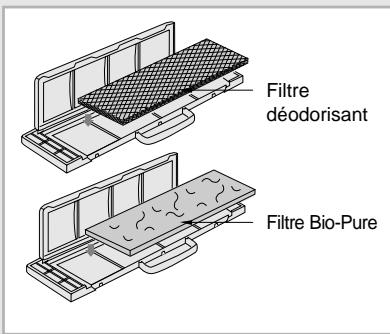

À quelle fréquence faut-il changer les filtres optionnels ?

Les filtres déodorisant et Bio-Pure doivent être changés tous les 3 mois environ, selon l'utilisation.

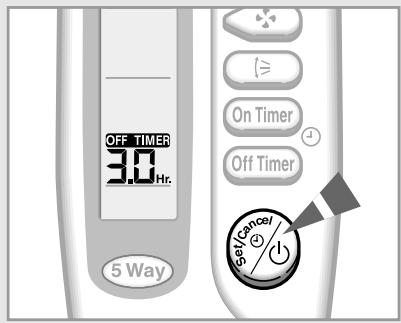

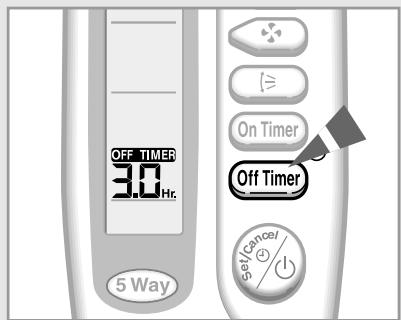

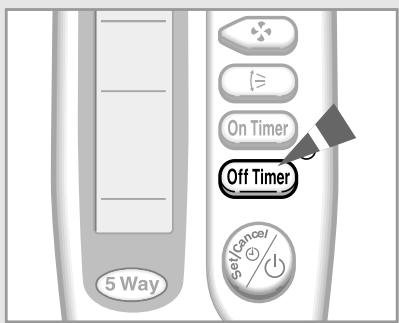

Comment annuler la minuterie d'arrêt ?

Appuyez plusieurs fois sur le bouton OFF TIMER jusqu'à ce que le réglage disparaisse, puis appuyez sur le bouton de réglage/annulation.

Que signifie le délai de 3 minutes avant la mise en marche ?

Le climatiseur est équipé d'un dispositif de sécurité qui retarde le démarrage de 3 minutes après une mise sous tension ou un arrêt pour éviter toute détérioration.

Pourquoi le flux d'air chaud n'apparaît-il pas immédiatement en mode chauffage ?

Le ventilateur fonctionne au ralenti pendant 3 à 5 minutes pour préchauffer l'air, puis passe à la vitesse réglée.

Que faire si le climatiseur ne refroidit pas assez ?

Vérifiez le mode sélectionné, la température réglée, que le filtre n'est pas obstrué, et qu'aucun obstacle ne bloque l'unité extérieure.

MODE D'EMPLOI MH24ZA1-12 SAMSUNG

CLIMATISEUR DE TYPE MULTIPLE ( Refroidissement et Chauffage )

Consignes de sécurité

Respectez toujours les consignes suivantes lors de l'utilisation de votre climatiseur.

1 L'air doit pouvoir circuler autour de I'unité interieure. Ne posez JAMAIS de vêtements ni d'autres objets dessus. 2 EVITEZ d'élabousser l'unité interieure. Si l'unité entre en contact avec un liquide, mettez le climatiseur hors tension au niveau de la prise secteur et contactez un réparateur agréé. 3 N'introduisez JAMAIS de corps étrangers entre les lames d'entrée d'air; vous risqueriez d'endommager le ventilateur et de vous blesser. Ne laissez pas les enfants s'approcher de l'unité interieure. 4 N'obstruez pas la façon de l'unité extérieur. 5 En cas d'inutilisation prolongée de la télécommande, enlevez les piles. 6 Il est recommandé de ne pas tenter de faire de réparations par vous-même sur ce produit. Adressez-vous à un service après-vente ou au magasin où vous l'avez acheté. 7 Si le cable d'alimentation est endommagé, il doit être remplace par un cable venant du producteur ou du service après-vente. 8 Cet apparéil doit être installé selon les normes électriques du pays. 9 Avant de se débarasser de l'appareil, il est nécessaire d'y retarder les batteries et de les jeter dans un lieu sûr. 10 L'appareil n'est pas destiné aux enfants; les enfants doivent etre surveillés pour qu'ils ne jouent pas avec l'appareil.

Attention

Le fabricant décline toute responsabilité en cas d'accident si le climatiseur n'est pas correctement fixé ou installé avec sécurité pendant l'installation ou l'utilisation du produit. Dans le cas où vous auriez un problème d'installation, demander l'aide d'un spécialiste.

Un accident surviendra si l'installation est incorrecte.

Preparerleclimatiseur

■ Consignes de sécurité 2 ■ Description des unités 4 ■ Télécommande - Boutons et affiche 6 ■ Avant-propos 7 ■ Insérer les piles dans la télécommande 8

■ Fonction 5 Way (façons) 9 Utiliser le climatiseur en mode automatique 10 ■ Refroidir la pièce 11 Réchauffer la pièce 12 - Changer la température de la pièce rapidement 13 Déshumidifier la pièce 14 Aérer la pièce 15 Régler le flux d'air vertical 16 Régler le flux d'air horizontal 17

Régler la minuterie de mise en marche 18 Régler la minuterie d'arrêt 19 Annuler l'arrêt après six heures de fonctionnement 20

■ Conseils d'utilisation 21 ■ Température et humidité de fonctionnement 22 Nettoyer le climatisationur 22 Avant d'appeler le service après-vente 23 ■ Installer un filtre (optionnel) 24 ■ Méthodologie de fonctionnement 24

Le design et l'apparence diffèrent un peu selon le modèle.

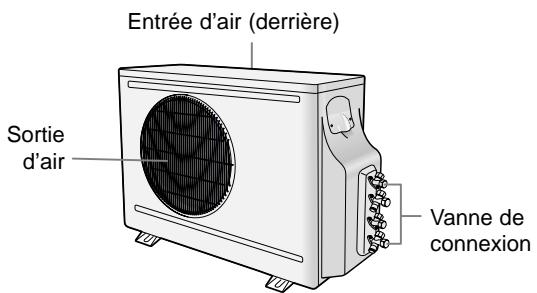

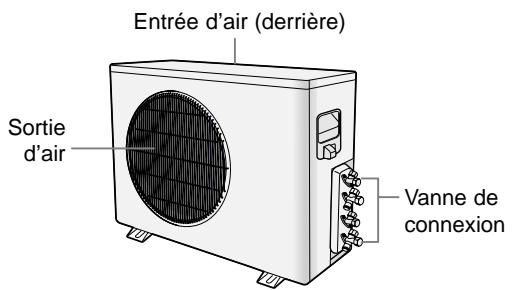

Unité intérieure

Note : Pour les détails du système 5 WAY (façons), voir page 9.

Unité intérieure

****C1(C2)****

Note Pour les détails du système 5 WAY (façons), voir page 9.

Avant-propos

Vous venez d'acheter un climatiseur de type séparé que un technicien qualifié vous a installé.

Ce manuel contient des informations importantes sur l'utilisation du climatiseur.

Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.

Le manuel est organisé comme suit.

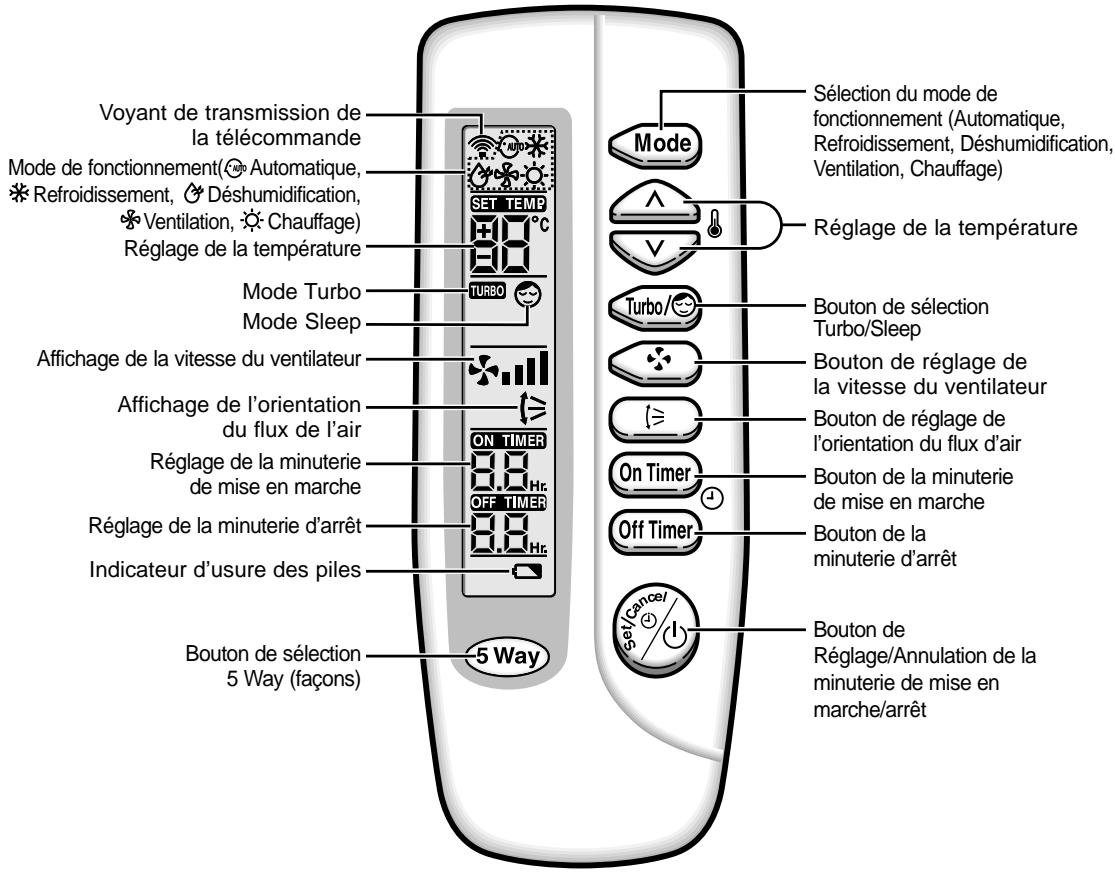

Les figures des pages 4 et 6 illustrent:

• les unités intérieure et extérieure,
• les boutons et l'afficheur de la télécommande.

Ces figures vous aideront à repérer les boutons et à comprendre

les symboles affichés.

La partie principale du document contient une série de procédures

par étapes expliquant les différentes fonctions de l'appareil.

Les illustrations des procédures utilisent les trois symboles suivants :

PRESS

PUSH

HOLD DOWN

Voudevez inserer ou remplacer les piles de la telecommande lorsque

Vous venez d'acheter le climatiseur. La télécommande ne fonctionne plus correctement.

Note

Utiliser deux piles LR03 de 1,5V. Ne jamais utiliser de piles anciennes ou de piles de marques différentes ensemble. Les piles risquent de se décharger complètement après un an, même si elles n'ont pas été utilisées.

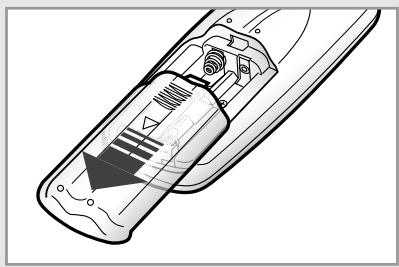

En utilisant votre pouce, poussez le couvercle du compartiment des piles dans le sens de la flèche et enlevez-le.

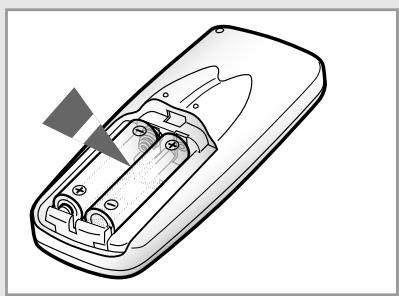

Insérez les deux piles, en respectant les polarités indiquées :

Insérez le + de la pile avec le + de la télécommande, insérez le - de la pile avec le - de la télécommande.

3 Remettez le couvercle en place en le faisant glisser jusqu'à ce qu'il s'enclenche.

Vous pouvez sélectionner la fonction 5 Way avec le mode de fonctionnement du climatiseur pour un meilleur comportement d'utilisation. Vous pouvez utiliser la fonction 5 WAY (façons) avec l'unité intérieure et la télécommande. Ainsi, même si vous perdez toute télécommande, vous pouvez utiliser cette fonction.

Utilisation avec l'unité intérieure

Appuyez sur le bouton (ON/OFF) une ou plusieurs fois jusqu'à ce que le mode de fonctionnement souhaité soit sélectionné.

Pour obtenir un(e)...	Sélectionner...
Fonctionnement normal	Le mode (STANDARD)
Réduction de la température	Le mode (NATURE)
Environnement meilleur du climatiseur	Le mode (POWER)
Economie d'énergie	Le mode (SAVING)
Environement silencieux	Le mode (SILENCE)
***C1(C2)***
Pour obtenir un(e)...	Sélectionner...
Fonctionnement normal	Le mode (STANDARD)
Réduction de la température	Le mode (NATURE)
Environnement meilleur du climatiseur	Le mode (POWER)
Economie d'énergie	Le mode (SAVING)
Environement silencieux	Le mode (SILENCE)

2 Pour arrêter le climatiseur, appuyez sur le bouton (ON/OFF) jusqu'à ce que tous les indicateurs soient éteints.

Note

Même si le climatiseur est mis en route par l'intermédiaire du bouton ON/OFF, le climatiseur peut être contrôlé à l'aide de la télécommande.

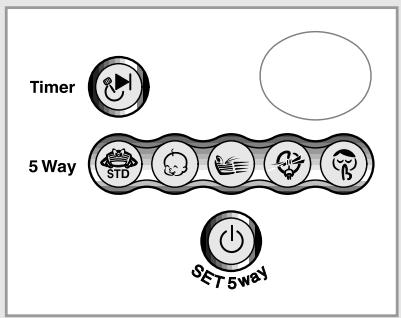

Sélection à l'aide de la télécommande

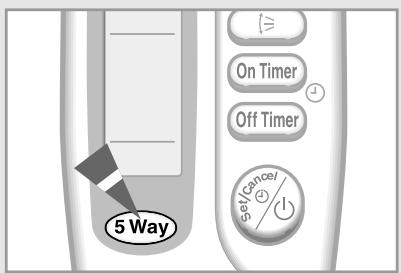

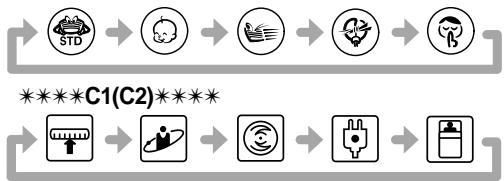

Pour sélectionner la fonction 5 WAY (façons) avec la télécommande, appuyez sur le bouton 5 WAY une ou plusieurs fois jusqu'à ce que le mode de fonctionnement souhaité soit sélectionné.

Chaque fois que vous appuyez sur le bouton 5 WAY (façons) :

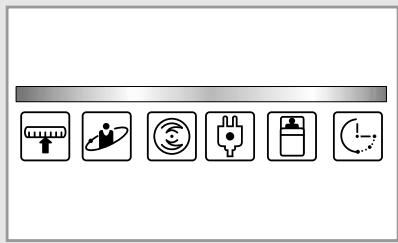

Chaque indicateur 5 WAY (façons) sur l'unité intérieure s'éteint dans l'ordre.

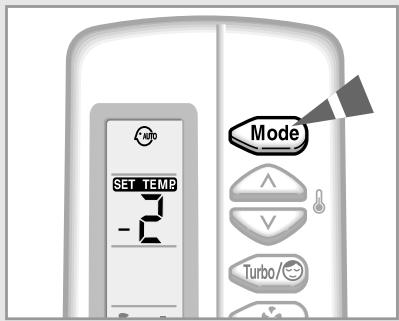

Utiliser le climatiseur en mode automatique

Vous pouvez mettre en marche votre climatiseur en mode automatique à tout moment. Dans ce mode, la température est préréglée et la vitesse du ventilateur est réglée automatiquement pour un confort optimal. Vous pouvez modifier la température mais pas la vitesse de ventilation.

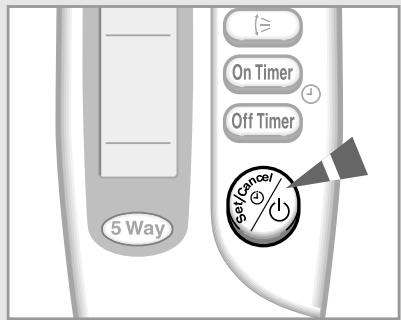

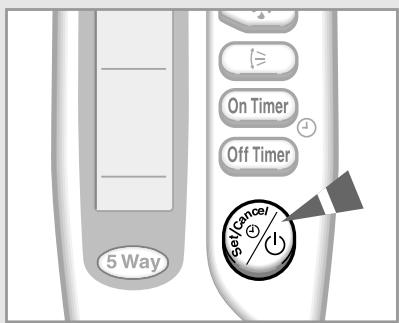

1 Si nécessaire, appuyez sur le bouton (910) (Marche/Arrêt).

Résultat: L'indicateur 5 WAY(façons) sur l'unité intérieure s'éteint, le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

Important

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

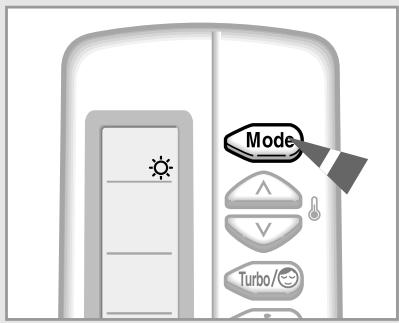

Si "ne s'affiche pas" en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieureonnechaque fois queyouappuyez sur le bouton MODE. Le climatiseur fonctionne en mode AUTO.

Note : Vous pouvez changer de mode à tout moment.

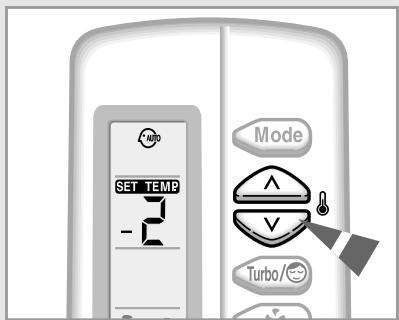

3 Pour régler la température standard (le climatiseur règle automatiquement la température standard en fonction de la température de la pièce), appuyer sur les boutons TEMPERATURE une ou plusieurs fois.

SETTEMP. SETTEMP. SETTEMP. SETTEMP.

-2°C -1°C Température préétablie +1°C +2°C

Quand vous avez chaud Quand vous avez froid

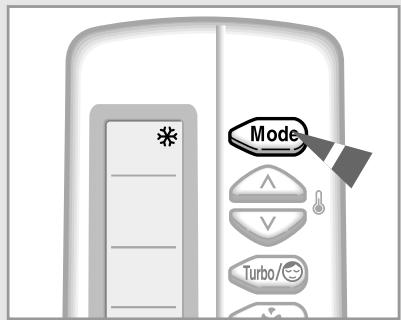

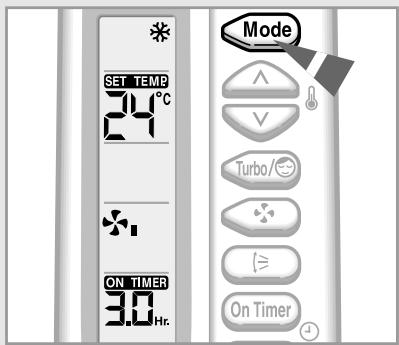

Sélectionnez le mode COOL (refroidissement) lorsque vous pouvez modifier la :

température de refroidissement préréglée, vitesse du ventilateur lors du refroidissement.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: ◆ L'indicateur 5 WAY (façons) sur l'unité intérieure s'éteint,

◆ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ l'unité interieure émet un bip.

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été : Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieureonnechaque fois que vous appuyez sur le bouton MODE. Le climatiseur fonctionne en mode COOL.

Note : Vous pouvez changer de mode à tout moment.

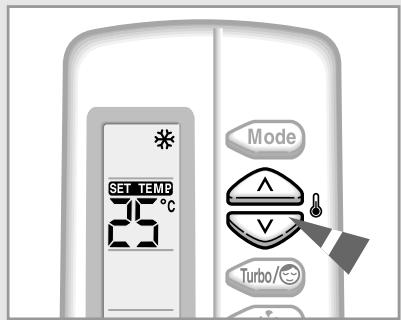

Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C.

Résultat: Chaque fois que vous appuyez sur un bouton TEMPERATURE :

• La température est modifiée de 1°C.
• l'unité intérieure émet un bip.

le climatiseur se met en marche en mode Refroidissement, à condition que la température ambience soit supérieure à la température préréglée. Le ventilateur se met en marche également.

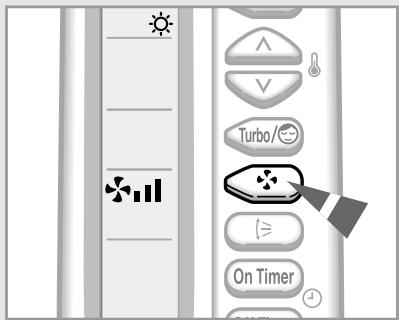

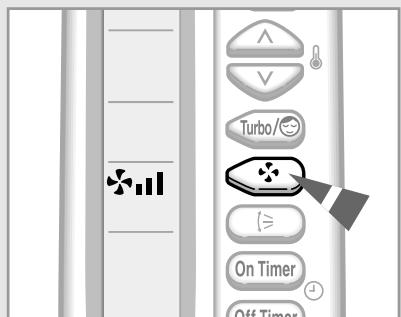

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Automatique (ordre: Faible → Moyen → Fort)

Résultat: • Chaque fois que vous appuyez sur le bouton FAN (VENTILATEUR), l'unité intérieure émet un bip.

Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Sélectionnez le mode HEAT (chauffage) lorsque vous pouvez modifier la :

température de chauffage préregée, vitesse du ventilateur lors du chauffage.

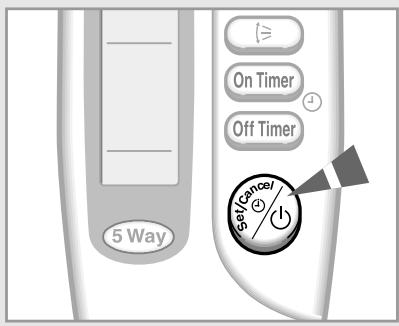

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur 5 WAY (façons) sur l'unité intérieure s'éteint,

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité interieure émet un bip.

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été : branché sur le secteur arrêté

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieureonnechaque fois queyouappuyez sur le bouton MODE. Le climatiseur fonctionne en mode HEAT.

Vous pouvez changer de mode à tout moment.

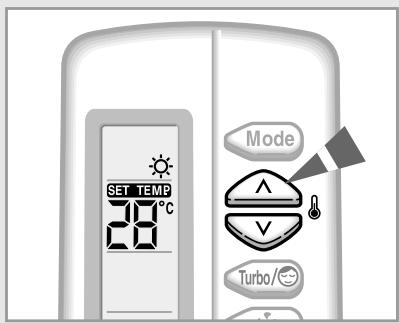

Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 16°C à 30°C.

Résultat: Chaque fois que vous appuyez sur un bouton TEMPERATURE :

• La température est modifiée de 1°C.
• L'unité intérieure émet un bip.

Le climatiseur met en marche le chauffage si la température de la pièce est inférieure à la température voulue (température sélectionnée +3°C); par contre, le ventilateur se mettra de toute façon en marche.

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Automatique (ordre: Φ•1 → Φ•1 → Φ•1) Faible Moyen Fort

Résultat: • Chaque fois que vous appuyez sur le bouton FAN(VENTILATEUR), l'unité intérieure émet un bip.

le ventilateur fonctionne au ralenti pendant trois à cinq minutes pour préchauffer l'air, puis passe à la vitesse que vous avez réglée.

Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Changer la température de la pièce rapidement

La fonction de refroidissement/chauffage Turbo vous permet d'augmenter ou de baisser la température de la pièce rapidement.

Exemple: En rentrant chez vous, vous trouvez qu'il fait excessivement chaud dans la pièce et vous voulez faire baisser la température le plus vite possible.

En mode Turbo, l'appareil fonctionne à puissance maximale pendant 30 minutes, puis revient au mode de fonctionnement et à la température sélectionnés précédemment.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur 5 WAY(façons) sur l'unité intérieure s'éteint, le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.

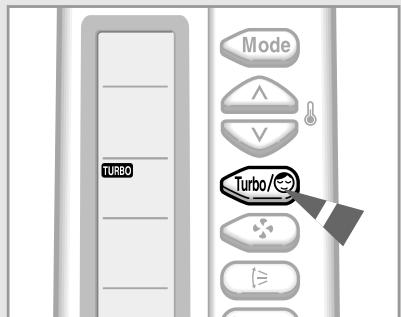

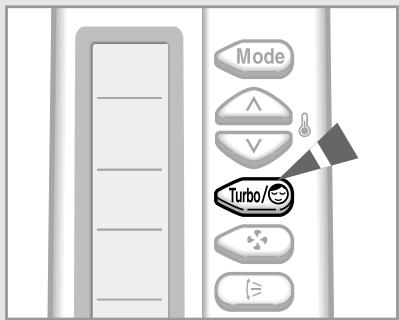

2 Appuyez sur le bouton Turbo/

Résultat: ◆ le réglage de la température et du ventilateur se fait automatiquement. le climatiseur refroidit ou réchauffe la pièce le plus vite possible. après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. Mais si vous appuyez sur le bouton (Turbine) au mode DRY(SECHER) ou FAN(VENTILATEUR) cela se change automatiquement en mode AUTO (AUTOMATIQUE).

Si vous souhaitez arrêter le mode Turbo avant une période de 30 minutes, appuyez sur le bouton Turbo/une ou plusieurs fois jusqu'à ce que TURBO ou disparaissent.

Résultat: le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

Pour contrôler la direction du flux d'air, voir pages 16 et 17.

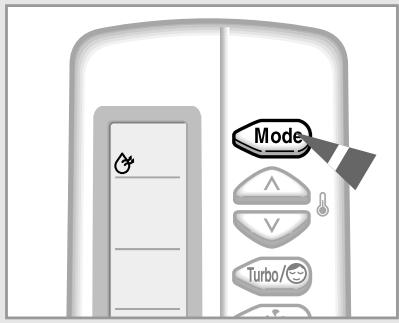

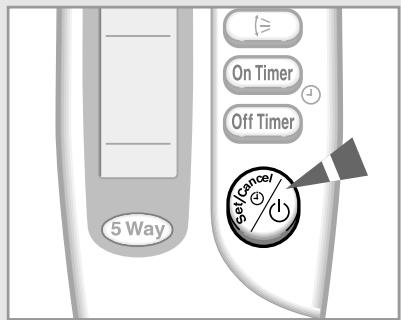

Si l'atmosphère de la pièce est humide ou moite, vous pouvez supprimer l'excès d'humidité sans trop faire baisser la température.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur 5 WAY (façons) sur l'unité intérieure s'éteint,

le climatiseur se met en marche dans le mode fonctionnement utilisé le plus récemment, l'unité interieure émet un bip.

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute dépréciation lorsqu'il est mis en marche après avoir été : branché sur le secteur arrêté

branché sur le secteur • arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

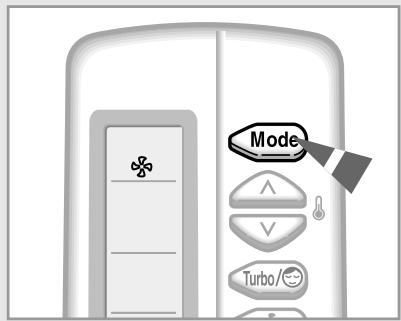

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat:

L'unité intérieure s'allume chaque fois que vous appuyez sur le bouton MODE. Le climatiseur fonctionne en mode DRY.

Note

Vous pouvez changer de mode à tout moment.

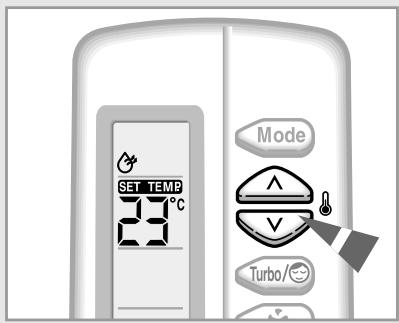

Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C.

Résultat:

Chaque fois que vous appuyez sur un bouton TEMPERATURE : - La température est modifiée de 1°C - l'unité intérieure émet un bip. - Le climatiseur commence à déshumidifier la pièce. Le début d'air est réglé automatiquement.

Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Si l'atmosphère est renfermée, vous pouvez aérer la pièce à l'aide de la fonction de ventilation (FAN).

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur 5 WAY (façons) sur l'unité intérieure s'éteint,

le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité interieure émet un bip.

Si "ne" ne s'affiche pas en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieureonnechaque fois queyouappuyez sur le bouton MODE. Le climatiseur fonctionne en mode FAN. La température est régée automatiquement.

Note : Vous pouvez changer de mode à tout moment.

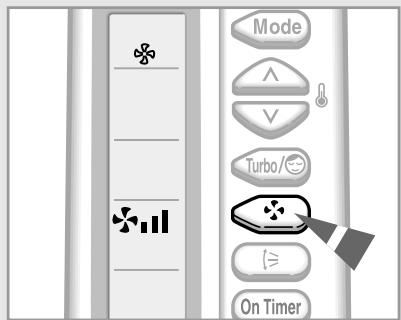

3 Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Faible Moyen Fort

Résultat: • Chaque fois que vous appuyez sur le bouton FAN(VENTILATEUR), l'unité intérieure émet un bip.

4 Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Selon la hauteur de l'unité intérieure sur le mur de la pièce, vous pouvez régler l'orientation des lames de sortie d'air au bas de l'unité, pour augmenter l'efficacité du climatiseur.

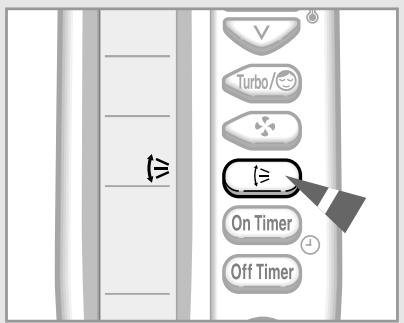

1 Appuyez sur le bouton Swing une ou plusieurs fois comme demanded. Résultat: l'orientation verticale des lames est modifiée.

CONSEIL	Pour...	orientez les lames vers le...
	refroidir la pièce	haut.
	réchauffer la pièce	bas.

2 Si vous souhaitez que les lames se déplacent de haut en bas quand le climatiseur fonctionne, appuyez sur le bouton SWING(TOURNER). Résultat: les lames se déplacent autour de la position initiale que vous avez réglee. 3 Pour arrêter le mouvement de haut en bas des lames, appuyez sur le bouton SWING(TOURNER) encore une fois.

Note	Lorsque vous...	alors les lames...
	arrêtez le climatisationur le remettez en marche	se ferment complètement. reviensnt à la derniere position réalisée.

Réglez le flux d'air horizontal

Deux autres groupes de lames se trouvent à l'intérieur de la sortie d'air. Alors que les lames extérieures peuvent être déplacées vers le haut ou vers le bas, les lames intérieures se déplacent vers la droite ou vers la gauche.

Réglez la position de chaque groupe de lames à l'intérieur de l'unité en les poussant vers la droite ou vers la gauche.

Le design et l'apparence différent un peu selon le modèle.

La minuterie de mise en marche vous permet de mettre en marche automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

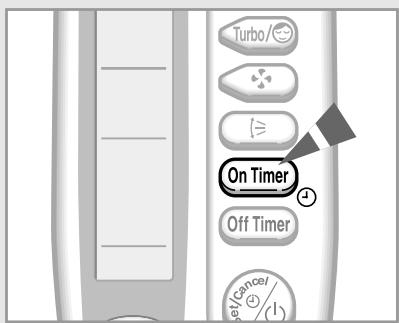

1 Pour fixer le temps avant la mise en marche, appuyer sur le bouton ON TIMER une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. Temps possibles : entre 30 minutes et 24 heures. 2 Appuyer sur le bouton de réglage/annulation afin de marquer la fin du réglage.

Résultat: Le temps restant s'affiche.

Le voyant de la minuterie arrête de clignoter. Le mode sélectionné et la température disparaissent au bout de 10 secondes. Le climatiseur s'allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compteur aura atteint le temps préréglé.

Pour choisir le mode d'opération en avance, appuyez sur le bouton Mode jusqu'au mode désiré, qui se trouve sur le haut de télécommande.

Le climatiseur va démarrer en mode besoin quand il est allumé.

Annuler la minuterie de mise en marche

1 Pour annuler la minuterie de mise en marche, appuyer sur le bouton ON TIMER une ou plusieurs fois jusqu'à ce que le réglage de la minuterie de mise en marche disparaisse. 2 Appuyer sur le bouton de Réglement/Annulation

Note

Si vous souhaitez mettre en marche votre climatiseur avant que la minuterie atteigne le temps préreglé, appuyer sur le bouton (ON/OFF)

La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

1 Pour fixer le temps avant l'arrêt, appuyer sur le bouton OFF TIMER une ou plusieurs fois jusqu'à ce que le temps avant l'arrêt s'affiche. Temps possibles : entre 30 minutes et 24 heures. 2 Appuyer sur le bouton de Reglage/Annulation 5 % afin de marquer la fin du réglage.

Résultat: Le temps restant s'affiche.

Le voyant de la minuterie arrête de clignoter. Le climatiseur s'arrête automatiquement et le réglage de la minuterie d'arrêt disparaît lorsque le compteur aura atteint le temps préréglé.

Exemple : Si vous souhaitez mettre en marche le climatiseur dans 2 heures et l'arrêter deux après :

1. Appuyer sur le bouton ON TIMER jusqu'à ce que '2.0 Hr' s'affiche.
2. Appuyer sur le bouton de Réglement/Annulation
3. Appuyer sur le bouton OFF TIMER jusqu'à ce que '4.0 Hr' s'affiche.
4. Appuyer sur le bouton de Réglage/Annulation

Note Vous pouvez vérifier ou changer le mode de réglage et/ou la température en appuyant sur le bouton MODE ou les boutons TEMPERATURE après avoir réglé la minuterie d'arrêt.

Annuler la minuterie d'arrêt

1 Pour annuler la minuterie d'arrêt, appuyer sur le bouton OFF TIMER une ou plusieurs fois jusqu'à ce que le réglage de la minuterie d'arrêt disparaisse. 2 Appuyer sur le bouton de Reglage/Annulation

Note Si vous souhaitez arrêter votre climatiseur avant que la minuterie atteigne le temps préréglé, appuyer sur le bouton (ON/OFF)

Arrêtez le climatiseur après six heures de fonctionnement

La fonction Sleep Timer permet d'arrêter le climatiseur automatiquement après six heures de refroidissement ou de chauffage.

Note Pour arrêter le climatiseur à une heure spécifique, reportez-vous à la page 19.

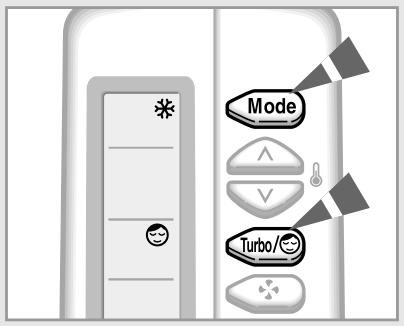

1 Soyez certain d'avoir sélectionné soit le mode COOL soit le mode HEAT. 2 Appuyez sur le bouton une ou plusieurs fois jusqu'à ce que apparaisse sur la télécommande.

Résultat : l'unité intérieure émet un bip.

le climatiseur fonctionne pendant six heures comme illustré ci-dessous.

Refroidissement	La température augmente de 1°C par heures. Lorsqu'elle augmente de 2°C (après deux heures), la nouvelle température est maintainue pendant quatre heures.	Temp. séléctionnée heure de mise en marche heure d'arrêt
Chauffage	La température baisse de 1°C par heures. Lorsqu'elle baisse de 2°C (après deux heures), la nouvelle température est maintainue pendant quatre heures.	heure de mise en marche heure d'arrêt temp. séléctionnée -1°C -2°C

Annuler l'arrêt après six heures de fonctionnement

Si vous ne souhaitez plus que le climatiseur s'arrête après six heures, vous pouvez annuler la minuterie correspondante.

Appuyez sur turbo/

Résultat : l'unité intérieure émet un bip,

le n'apparaît plus, le climatiseur fonctionne normalement.

Les conseils suivants vous aideront à profiter au maximum de votre climatiseur.

Sujet	Conseil
Performance lors du chauffage	Une pompe située à l'intérieur du climatisationur absorbe la chaleur de l'air extérieur et ladiffuse à l'intérieur de la piece.Lorsqu'il fait froid dehors, le climatisationurchauffe moins. Si vous ne parvenez pas àchauffer lapiece suffisamment, utilisez unappareil de chauffage supplémentaire.
Flux d'air chaud	Le climatisationur fait circuler l'air chaud dans lapiece pour la chauffer. Par conséquent, après la mise en marchede l'appareil, vousdevrez attendre quelques minutes avant que toute lapiece ne soit chauffée. Au besoin,mettez le climatisationur en marche avantl'heure à laquelle vous avez prévu d'utiliserla piece.
Givrage	Si vous utilisez le climatisationur en modechauffage alors qu'il fait très froid ethumide dehors, du givre peut se formerdans l'unité extérieure.Si cela se produit:◆ les ventilateurs de chauffage s'arrêtent,◆ le mode dégivrage (Deice) est activéautomatiquement pendant huit minutesenviron.Aucune intervention n'est nécessaire devotre part; après huit minutes environ,le climatisationur se remet à fonctionnernormalement.
Température intérieure ouextérieure élevée	Si vous selectionnez le mode chauffagelors qu'il fait déjà très chaud à l'intérieur dela piece et dehors, le ventilateur et lecompresseur de l'unité extérieure peuvent s'arrête momentanèment. Il s'agit d'uncomportement normal; attendez simplementque le climatisationur se remette en marche.
Coupure de courant	En cas de panne de courant pendant lefonctionnement du climatisationur, l'appareils'arrête. Lorsque le courant est rétabli,
	**A1**youdevez appuyer sur*B1**(Marche/Arrêt) pour lemèmettre en marche.
	**A2**le climatisationur se met enroute automatiquement.
Note S'assurer du modele que vous arez achété car certains climatiseurs ne se remeltent pas en route automatiquement.

Température et humidité de fonctionnement

Le tableau ci-dessous indique les fourchettes de température et d'humidité dans lesquelles vous pouvez utiliser le climatiseur.

Si vous utilisez le climatiseur à...		alors...
température trop élevé	le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur.
température trop BASSE	Si l'échangeur de chaleur gèle, cela peut provoquer un dysfonctionnement tel qu'une fuite.
taux d'humidité trop élevé	des gouttes de condensation peuvent se former sur l'enveloppe de l'unité intérieure en cas d'utilisation prolongée.
Mode	Température extérieure	Température intérieure	Humidité intérieure
Chauffage	0°C à 24°C environ	27°C ou moins	-
Refroidissement	21°C à 43°C environ	18°C à 32°C environ	80% ou moins
Déshumidification	18°C à 43°C environ	18°C à 32°C environ	-

Si le chauffage est utilisé en dessous de 0°C (température extérieure), il ne peut pas fonctionner à plein rendement. Si la climatisation est utilisée au-dessus de 33°C (température intérieure), il ne peut pas fonctionner à plein rendement.

Nettoyer le climatiseur

Pour garantir le bon fonctionnement du climatiseur, vous devez le nettoyer périodiquement pour enlever la poussière accumulée dans le filtre à air.

1 Ouvrez la grille frontale en tirant sur les deux languettes au bas des côtés gauche et droit de l'unité intérieure. 2 Démontez la grille frontale en le tirant vers l'avant. 3 Tenez le bord du filtre à air sous la grille frontale et tirez. 4 Dépoussiérez les filtres à l'aide d'un aspirateur ou d'une brosse. 5 Nettoyez la façade de l'appareil à l'aide d'un chiffon humide et d'un détergent doux (n'utilisez jamais d'alcool, de dissolvant ou d'autres produits à base chimique). 6 Remontez les filtres à air et la grille frontale.

Note

Avec une période d'inutilisation prolongée, faites fonctionner le ventilateur pendant trois ou quatre heures pour sécher totalement l'intérieur du climatiseur.

Avant d'appeler le service après-vente

En cas de problème, commencez par effectuer les vérifications suivantes. Elles vous éviteront peut-être de faire appel inutillement au service après-vente.

Problème	Explication/solution
Le climatiseur ne fonctionne pas du tout.	Vérifiez que le climatiseur est sous tension au niveau de la prise secteur.Vérifiez que levoyant 5Way de l'unité intérieure est allumé;sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande.Vérifiez si levoyant TIMER de l'unité intérieure est allumé. Si ou: -attendez l'heure programmée pour constater si le climatiseur se met en marche automatiquement- annulez la programmation (reportez-vous aux pages 18 et 19 pour plus d'informations)
La télécommande ne fonctionne pas.	Vérifiez qu'il n'y a pas d'obstacle entre vous et l'unité intérieure.Vérifiez les piles de la télécommande.Vérifiez que vous n'êtes pas trop loin de l'unité intérieure (7 mètres maximum).
Vous n'entendez pas de bip lorsque vous appuyez sur le bouton (Marche/Arrêt) de la télécommande.	Vérifiez que la télécommande est orientée vers le capteur d'infrarouges au centre de l'unité intérieure.Si nécessaire, remplacez les piles de la télécommande.
Le climatiseur ne refroidit/ ne réchauffe pas la piece.	Vérifiez que vous avez sélectionné le mode de fonctionnement correct (Automatique, Refroidissement, Chauffage).La température de lapiece est peut-être trop BASSE ou trop élevée.La grille du filtre à air est peut-être obstruée par la poussière; reportez-vous aux instructions de nettoyage de la page 22.Vérifiez qu'il n'y a pas d'obstacle devant l'unité extérieure.
En mode chauffage, la température régée n'est jamais atteinte et le climatiseur s'accroTE fréquemment.	Vérifiez que la température a été correctement régée.Augmentez la vitesse du ventilateur.Si le flux d'air est orienté vers le bas, orientez-le vers le haut à l'aide de la télécommande.
La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton FAN(VENTILATEUR).	Vérifiez que le mode d'opération est fixé sur le mode COOL(FRAIS),HEAT(CHAUD) ou FAN(VENTILATEUR); sur le mode AUTO(AUTOMATIQUE), la vitesse du ventilateur est modifiée automatiquement, et sur le mode DRY(SECHER), le mode AUTO(AUTOMATIQUE) se meten place.
La direction du flux d'air ne change pas quand vous appuyez sur le bouton SWING(TOURNER).	Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton (Marche/Arrêt) de la télécommande.
La minuterie ne fonctionne pas.	Vérifiez que la minuterie a été programmée correctement (reportez-vous aux pages 18 et 19).
Des odeurs se rependant dans la piece pendant la climatisation.	Aéréz la pièce.

Installer un cadre (optionnel)

Le climatiseur peut être accompagné d'un filtre déodorisant et Bio-Pure pour enlever les poussières et les mauvaises odeurs. Ces filtres doivent être changés tous les trois mois environ, selon l'utilisation faite du climatiseur.

1 Retirez le filtre de son emballage. Note Ne déballez le filtre qu'au moment de l'installation, sous peine de le rendre inefficace. 2 Insérez le filtre dans son support et appuyez sur les trois languettes de fixation, jusqu'à ce que vous entendiez un déclic. 3 Ouvrez la grille frontale en tirant sur les deux languettes au bas des côtés gauche et droit de l'unité intérieure. 4 Enlevez l'ancien filtre et installez le nouveau à sa place.

Méthodologie de fonctionnement

L'unité de A et l'unité de B(C) sont actionnés en mode différent d'exécution. Si l'exécution de mélange de l'unité(refroidissement) de A et de l'unité(chauffant) de B(C) est, le ventilateur extérieur fonctionne dans l'à vitesse réduite. Le mode d'exécution de chaque unité est montré dans la table suivante.

A-unité	B(C)-unité
FROID AUTO	FROID AUTO
CHAUFFAGE AUTO	CHAUFFAGE AUTO
FROID	FROID
CHAUFFAGE	CHAUFFAGE
VENTILATION	VENTILATION
DESHUMIDIFICATION	DESHUMIDIFICATION
Modèle Unité intérieure	Alimentation
AD18B1(B2)(C1)(C2)E09
AD19B1(B2)(C1)(C2)E07
AD19B1(B2)(C1)(C2)E12
AD24B1(B2)(C1)(C2)E12
AD26B1(B2)(C1)(C2)E07
AD26B1(B2)(C1)(C2)E12	220-240V~, 50Hz
MH18ZA1(A2)(C1)(C2)-09
MH19ZA1(A2)(C1)(C2)-07
MH19ZA1(A2)(C1)(C2)-12
MH24ZA1(A2)(C1)(C2)-12
MH26ZA1(A2)(C1)(C2)-07
MH26ZA1(A2)(C1)(C2)-12

Étiquette

Modèle	Papier	Plastique	Bois
AD18B1(B2)(C1)(C2)E09
AD19B1(B2)(C1)(C2)E07
AD19B1(B2)(C1)(C2)E12	3.99kg	0.99kg	-
MH18ZA1(A2)(C1)(C2)-09
MH19ZA1(A2)(C1)(C2)-07
MH19ZA1(A2)(C1)(C2)-12
AD24B1(B2)(C1)(C2)E12	5.40kg	1.52kg	-
MH24ZA1(A2)(C1)(C2)-12
AD26B1(B2)(C1)(C2)E07
AD26B1(B2)(C1)(C2)E12	6.38kg	1.66kg	-
MH26ZA1(A2)(C1)(C2)-07
MH26ZA1(A2)(C1)(C2)-12

SAMSUNG

ELECTRONICS
