Marque	SAMSUNG
Modèle	MH19VP2X
Type de produit	Climatiseur split
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation, turbo
Modes de fonctionnement	Auto, Cool, Heat, Dry, Fan
Télécommande	Sans fil (infrarouge), portée max. 7 mètres
Télécommande câblée	Optionnelle
Contrôleur centralisé	Optionnel
Minuterie	Mise en marche et arrêt programmables (30 min à 24 h)
Minuterie sommeil	Arrêt automatique après 6 h en modes Cool ou Heat
Plage température refroidissement	18°C à 30°C (ambiante)
Plage température chauffage	16°C à 30°C (ambiante)
Température extérieure de fonctionnement (chauffage)	-15°C à 24°C
Température extérieure de fonctionnement (refroidissement)	15°C à 43°C
Filtres	Filtre à air lavable, filtre déodorisant, filtre biologique (optionnel)
Nettoyage des filtres	Toutes les 2 semaines pour le filtre à air ; tous les 3 mois pour les filtres déodorisant et biologique
Alimentation	Secteur (230 V / 50 Hz)
Sécurité	Dispositif de protection contre la surchauffe, délai de redémarrage de 3 minutes
Installation	Réservée à un professionnel qualifié
Entretien	Nettoyage régulier des filtres et des échangeurs de l'unité extérieure
Réparabilité	Ne pas réparer soi-même ; contacter un centre de service agréé
Usage	Intérieur

FOIRE AUX QUESTIONS - MH19VP2X SAMSUNG

Que faire si le climatiseur ne s'allume pas ?

Vérifiez d'abord que l'appareil est branché et sous tension. Assurez-vous que le voyant de fonctionnement sur l'unité intérieure est allumé. Si le voyant TIMER est allumé, attendez l'heure programmée ou annulez la minuterie. Si rien ne fonctionne, appuyez sur le bouton Marche/Arrêt de la télécommande.

La télécommande ne fonctionne pas, que faire ?

Vérifiez qu'aucun obstacle ne se trouve entre vous et l'unité intérieure. Remplacez les piles si nécessaire (deux piles LR03 de 1,5 V). Assurez-vous de ne pas être à plus de 7 mètres de l'unité. Si le problème persiste, utilisez l'interrupteur On/Off sur l'unité intérieure pour un fonctionnement d'urgence.

Pourquoi le climatiseur ne refroidit-il pas correctement ?

Vérifiez que le mode de fonctionnement est bien réglé sur Cool ou Auto. La température ambiante peut être trop basse. Nettoyez le filtre à air s'il est obstrué par la poussière. Assurez-vous qu'aucun obstacle ne gène l'unité extérieure. Si le problème persiste, contactez un service agréé.

Comment utiliser le mode Turbo ?

Appuyez sur le bouton Turbo de la télécommande. Le climatiseur fonctionnera à puissance maximale pendant 30 minutes, puis reviendra au mode et à la température précédents. Pour arrêter le mode Turbo avant la fin, appuyez à nouveau sur le bouton Turbo.

Comment programmer la minuterie de mise en marche ?

Appuyez plusieurs fois sur le bouton de la minuterie jusqu'à afficher le temps souhaité (de 30 min à 24 h). Appuyez sur le bouton Réglage/Annulation pour valider. Le voyant de la minuterie arrête de clignoter. Le climatiseur démarrera automatiquement après le délai programmé.

Comment nettoyer les filtres à air ?

Avant tout nettoyage, mettez l'appareil hors tension. Ouvrez le gril avant, retirez les filtres en soulevant leur bord inférieur. Aspirez ou brossez la poussière, puis lavez-les à l'eau claire si nécessaire. Réinsérez les filtres en les clipssant. Nettoyez les filtres toutes les 2 semaines pour un bon fonctionnement.

Pourquoi la vitesse du ventilateur ne change-t-elle pas ?

La vitesse du ventilateur ne peut être modifiée manuellement que dans les modes Cool, Heat ou Fan. En mode Auto, la vitesse est automatique, et en mode Dry, elle est également automatique. Assurez-vous d'être dans le bon mode.

Comment utiliser le climatiseur sans télécommande ?

Baissez légèrement le gril avant inférieur. Appuyez sur l'interrupteur On/Off situé sur le côté droit de l'unité intérieure. Le climatiseur démarre en mode adapté à la température ambiante (chauffage si <21°C, refroidissement si ≥21°C). Pour l'arrêter, appuyez à nouveau sur l'interrupteur.

Que faire en cas de panne de courant ?

En cas de coupure de courant, le climatiseur s'arrête. Lorsque le courant est rétabli, l'appareil se remet en marche automatiquement dans le mode précédent, après un délai de sécurité de 3 minutes. Aucune intervention n'est nécessaire.

Comment régler la direction du flux d'air ?

Pour le réglage vertical, appuyez plusieurs fois sur le bouton de direction du flux d'air de la télécommande. Les lames se positionnent selon vos choix. Pour un mouvement automatique de haut en bas, appuyez sur le même bouton jusqu'à ce que les lames oscillent. Pour le réglage horizontal, poussez manuellement les lames intérieures à l'intérieur de la sortie d'air.

MODE D'EMPLOI MH19VP2X SAMSUNG

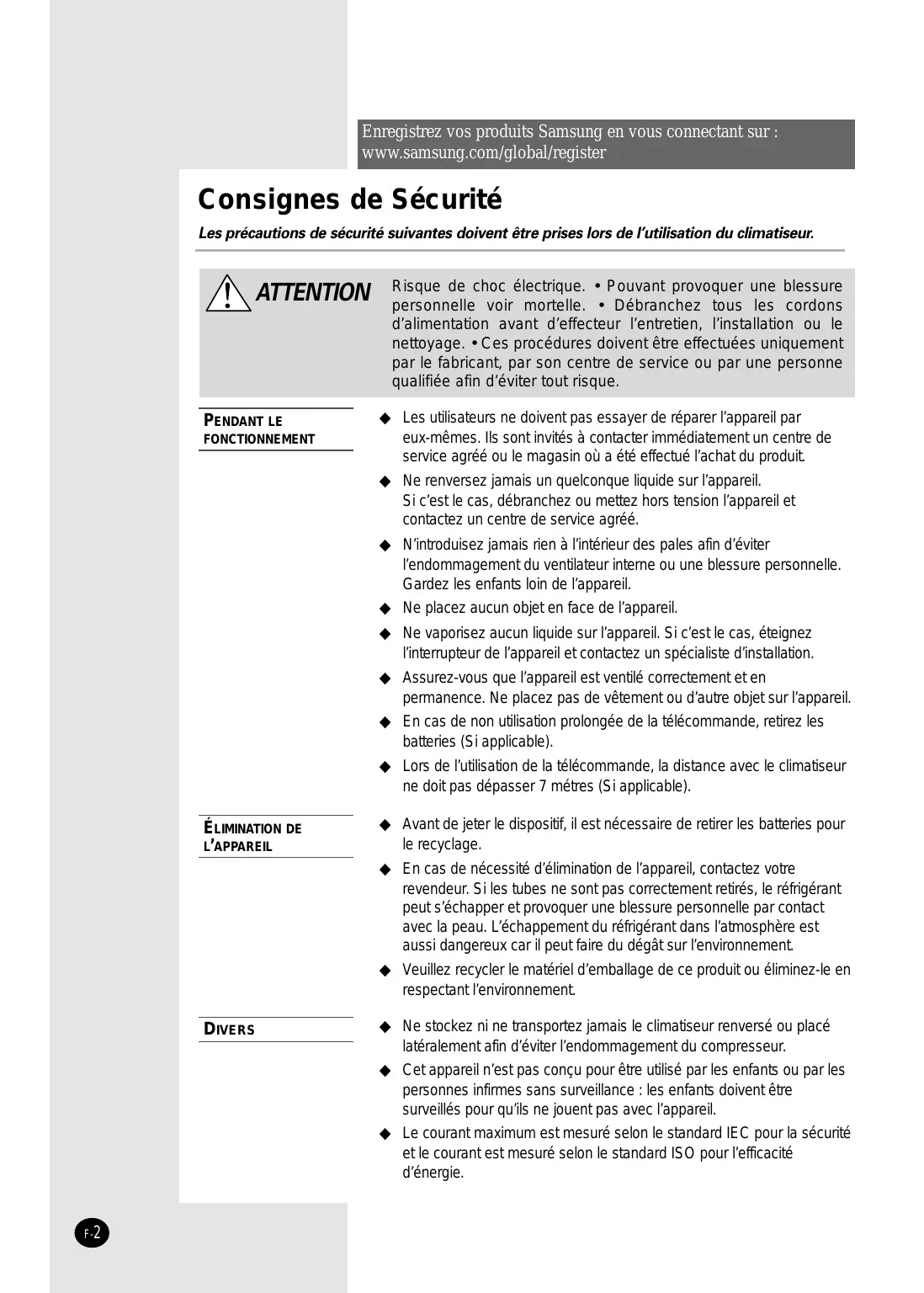

Consignes de sécurité

Les précautions de sécurité suivantes doivent être prises lors de l'utilisation du climatiseur.

Attention

Risque de choc électrique. • Pouvant provoquer une blessure personnelle, voir mortelle. • Débranche tous les cordons d'alimentation avant d'effectuer l'entretien, l'installation ou le nettoyage. • Ces procédures doivent être effectuées uniquement par le fabricant, par son centre de service ou par une personne qualifiée afin d'éviter tout risque.

Pendant le fonctionnement

Les utilisateurs ne doivent pas essayer de réparer l'appareil par eux-mêmes. Ils sont invités à contacter immédiatement un centre de service/agréé ou le magasin où a été effectué l'achat du produit. Ne renversez jamais aucun liquide sur l'appareil. Si c'est le cas, débranchez ou mettez hors tension l'appareil et contactez un centre de service agréé. N'introduisez jamais rien à l'intérieur des pales afin d'éviter l'endommagement du ventilateur interne ou une blessure personnelle. Gardez les enfants loin de l'appareil. Ne placez aucun objet en face de l'appareil. Ne vaporisez aucun liquide sur l'appareil. Si c'est le cas, éteignez l'interrupteur de l'appareil et contactez un spécialiste d'installation. Assurez-vous que l'appareil est ventilé correctement et en permanence. Ne placez pas de vêtement ou d'autre objet sur l'appareil. En cas de non utilisation prolongée de la télécommande, retirez les batteries (Si applicable). Lors de l'utilisation de la télécommande, la distance avec le climatiseur ne doit pas dépasser 7 mètres (Si applicable).

Élimination de l'appareil

Avant de jeter le dispositif, il est nécessaire de retirer les batteries pour le recyclage. En cas de nécessité d'élimination de l'appareil, contactez votre revendeur. Si les tubes ne sont pas correctement rétrécis, le réfrigérant peut s'échapper et provoquer une blessure personnelle par contact avec la peau. L'échappement du réfrigérant dans l'atmosphère est aussi dangereux car il peut faire du dégât sur l'environnement. Veuillez recycler le matériel d'emballage de ce produit ou éliminez-le en respectant l'environnement.

DIVERS

Ne stockez ni ne transportez jamais le climatiseur renversé ou placé latéralement afin d'éviter l'endommagement du compresseur. Cet appareil n'est pas conçu pour être utilisé par les enfants ou par les personnes infirmes sans surveillance : les enfants doivent être surveillés pour qu'ils ne jouent pas avec l'appareil. Le courant maximum est mesuré selon le standard IEC pour la sécurité et le courant est mesuré selon le standard ISO pour l'efficacité d'énergie.

Preparerleclimatiseur

■ Consignes de Sécurité 2 ■ Description des unités 4 Télécommande - Boutons et affichage 6 Télécommande Câblée - Boutons et Affichage 7 ■ Contrôleur Centralisé 8 ■ Fonction Contrôleur 10 ■ Avant-propos 11 ■ Insérer les piles dans la télécommande 12

Utiliser le climatiseur en mode automatique ■ Refroidir la pièce ■ Réchauffer la pièce ■ Changer la température de la pièce rapidement ■ Déshumidifier la pièce ■ Aérer la pièce ■ Régler le flux d'air vertical ■ Réglez le flux d'air horizontal

Régler la minuterie de mise en marche 20 Régler la minuterie d’arrêt 21 • Arrêter le climatiseur après six heures de fonctionnement 22

■ Conseils d'utilisation 23 ■ Température et humidité de fonctionnement 24 Utiliser le climatiseur sans télécommande 24 Avant d'appeler le service après-vente 25 Nettoyez le climatiseur 26 Désodorisant et Filtré Bio (Optionnel) 27

Comment éliminer ce produit (déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente.

Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Le design et l'apparence diffèrent un peu selon le modèle.

Note

Si vous voulez allumer/éteindre l'écran pendant le fonctionnement, appuyez sur le bouton sur la télécommande. La sonde de température ambiante détecte la température de l'air autour de la sonde, et montre la température sur l'écran.

Unité extérieure

MH18VP2X

MH19VP2X

Unité extérieure

MH30VP2X

Note

Si l'échangeur de la chaleur dans l'unité extérieure devient poussièreux, l'efficacité de refroidissement pourrait diminuer. Nettoyer donc l'échangeur à l'eau quand il devient sale. Toutefois, faites attention quand vous nettoyez la surface de l'appareil, car il est très tranchant.

Télécommande câblée - boutons et affichage

La télécommande câblée est un accessoire optionnel et elle est installée au mur.

Pour utiliser la télécommande câblée, voir un manuel approprié.

Note

Ne pas appuyer sur le bouton Test. Il est réservé à l'installateur. Après avoir nettoyé le filtre à air, appuyer sur le bouton Filter Reset. La télécommande câblée s'allume voyant FILTER SIGN lorsqu'il est temps de nettoyer le filtre à air; voir page 26 ou 27.

Contrôleur centralisé

Le contrôle centralisé est un accessoire optionnel et il est installé au mur.

Pour utiliser le contrôleur centralisé, voir un manuel approprié.

Note

La lampe de fonctionnement s'allume même lorsqu'un seul climatiseur relié au contrôleur centralisé est en fonctionnement.

Note

Choisissez le mode de fonctionnement approprié entre le mode

Cool (réfrigération) / Auto / Heat (chauffage) en utilisant le bouton de sélection du mode de fonctionnement.

Fonction contrôleur

Le contrôleur de fonction est un accessoire optionnel et il est installé au mur.

Le contrôleur de fonction est un accessoire optionnel utilisé avec le contrôleur centralisé.

Pour obtenir des renseignements sur l'utilisation de la fonction contrôleur, veuillez consulter le manuel approprié.

Bouton du mode de fonctionnement

Note Ne pas appuyer sur le bouton Test. Il est réservé à l'installateur.

Après avoir nettoyé le filtre à air, appuyez sur le bouton (Filter Reset).

La télécommande câblée s'allume voyant FILTER SIGN lorsqu'il est temps de nettoyer le filtre à air.

Avant-propos

Vous venez d'acheter un climatiseur de type multiple. Il a été installé par un spécialiste.

Ce manuel contient des informations importantes sur l'utilisation du climatiseur.

Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.

Le manuel est organisé comme suit.

Les figures des pages 4 et 6 illustrent :

• Unité intérieure,
• les boutons et l'afficheur de la télécommande.

Ces figures vous aideront à repérer les boutons et à comprendre les symboles affichés.

Du manuel, vous trouverez une série de procédés étape-par-étape pour chaque fonction disponible.

Les illustrations des procédures utilisent les trois symboles suivants :

APPUYEZ

POUSSEZ

MAINTENEZ APPUYEZ

Vousdezinserouremplacerlespilesde latelecommande lorsque:

Vous venez d'acheter le climatiseur. La télécommande ne fonctionne plus correctement.

Note

Utiliser deux piles LR03 de 1,5V. ♠ Ne jamais utiliser de piles anciennes ou de piles de marques différentes ensemble. ♠ Les piles risquent de se décharger complètement après un an, même si elles n'ont pas été utilisées.

1 En utilisant votre pouce, poussez le couvercle du compartiment des piles dans le sens de la flèche et enlevez-le. 2 Insérez les deux piles, en respectant les polarités indiquées:

le ^+ de la pile avec le ^+ de la télécommande, le - de la pile avec le - de la télécommande.

3 Remettez le couvercle en place en le faisant glisser jusqu'à ce qu'il s'enclenche.

Vous pouvez mettre en marche votre climatiseur en mode automatique à tout moment. En mode automatique, la température optimale et la vitesse de ventilateur sont choisies automatiquement.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus spécifiquement, l'unité intérieure émet un bip.

IMPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur • arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode AUTO.

Vous pouvez changer de mode à tout moment.

Sélectionnez le mode COOL (refroidissement) lorsque vous pouvez modifier la:

température de refroidissement préréglée, vitesse du ventilateur lors du refroidissement.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus souvent, L'unité intérieure émet un bip.

Portant

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode COOL.

Vous pouvez changer de mode à tout moment.

Pour régler la température, appuyer sur le bouton (1) une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C.

Chaque fois que vous appuyez sur un bouton (7) (4):

• La température est modifiée de 1°C.
• L'unité intérieure émet un bip.

Le climatiseur se met en marche en mode Refroidissement, à condition que la température ambience soit supérieure à la température préprogrammée.

Si la température de la salle atteint celle d'ensemble, le climatiseur cesse le refroidissement, mais le ventilateur fonctionne toujours.

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche

Automatique (ordre:

Faible

Moyen

Fort

Résultat: Chaque fois que vous appuyez sur le bouton

, l'unité intérieure émet un bip.

Pour contrôler la direction du flux d'air, voir page 19.

Sélectionnez le mode HEAT (chauffage) lorsque vous pouvez modifier la :

température de chauffage préreglée, vitesse du ventilateur lors du chauffage.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus spécifiquement, L'unité intérieure émet un bip.

IMPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode HEAT.

Note : Vous pouvez changer de mode à tout moment.

Pour régler la température, appuyer sur le bouton (1) une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 16°C à 30°C.

Résultat: Chaque fois que vous appuyez sur un bouton ⑤ : - La température est modifiée de 1°C. - L'unité intérieure émet un bip. ♠ Le climatiseur met en marche le chauffage si la température de la pièce est inférieure à la température voulue (température sélectionnée +3°C). ♠ Si la température de la salle atteint celle d'ensemble, le climatiseur cesse le réchauffement, mais le ventilateur fonctionne toujours.

Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Résultat: Chaque fois que vous appuyez sur le bouton

, l'unité intérieure émet un bip.

Le ventilateur fonctionne au ralenti pendant 3 à 4 minutes pour préchauffer l'air, puis passe à la vitesse que vous avez réglée.

Pour contrôler la direction du flux d'air, voir page 19.

Changer la température de la pièce rapidement

La fonction de refroidissement/chauffage Turbo vous permet d'augmenter ou de baisser la température de la pièce rapidement.

Par exemple : En rentrant chez vous, vous trouvez qu'il fait excessivement chaud dans la pièce et voulez faire baisser la température le plus vite possible.

En mode Turbo, l'appareil fonctionne à puissance maximale pendant 30 minutes, puis revient au mode de fonctionnement et à la température sélectionnés précédemment.

Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment. L'unité intérieure émet un bip.

Appuyez sur le bouton

Résultat: • Le réglage de la température et du ventilateur se fait automatiquement. Le climatiseur refroidit ou réchauffe la pièce le plus vite possible. Après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. Mais si vous appuyez sur le bouton au mode DRY (SECHER) ou

FAN(VENTILATEUR) cela se change automatiquement en mode AUTO (AUTOMATIQUE).

Si vous souhaitez arrêter le mode Turbo avant une période de 30 minutes, appuyez sur le bouton turbo encore une fois.

Résultat: Le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

Pour contrôler la direction du flux d'air, voir page 19.

1 Si nécessaire, appuyez sur le bouton (marche/arret).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus spécifiquement, L'unité intérieure émet un bip.

Portant le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité interieure s'allume chaque fois que vous appuyez sur le bouton Le climatiseur fonctionne en mode DRY.

Note : Vous pouvez changer de mode à tout moment.

Résultat: • Chaque fois que vous appuyez sur un bouton : - La température est modifiée de 1°C - L'unité intérieure émet un bip. Le climatiseur commence à déshumidifier la pièce. Le début d'air est réglé automatiquement.

Pour contrôler la direction du flux d'air, voir page 19.

Si l'atmosphère est renfermée, vous pouvez aérer la pièce à l'aide de la fonction de ventilation (FAN).

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.

Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment. L'unité intérieure émet un bip.

Si 2 ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode FAN. La température est régée automatiquement.

Note : Vous pouvez changer de mode à tout moment.

3 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

4 Pour contrôler la direction du flux d'air, voir page 19.

Selon la hauteur de l'unité intérieure sur le mur de la pièce, vous pouvez régler l'orientation des lames de sortie d'air au bas de l'unité, pour augmenter l'efficacité du climatiseur.

Appuyez sur le bouton ()≥ une ou plusieurs fois comme demandé. Résultat: l'orientation verticale des lames est modifiée.

CONSEIL	Pour...	orientez les lames vers le...
	refroidir lapiece	haut.
	réchauffer lapiece	bas.

2 Si vous souhaitez que les lames se déplacent de haut en bas quand le climatiseur fonctionne, appuyez sur le bouton. Résultat: Les lames se déplacent autour de la position initiale que vous avez réglée. 3 Pour arrêter le mouvement de haut en bas des lames, appuyez sur le bouton (≥) encore une fois.

Note	Lorsque vous...	alors les lames...
	Arrêtez le climatiseur	se ferment complètement.
	Le remettez en marche	commencer en position initiale qui est fonctionnée.

Réglez le flux d'air horizontal

Deux autres groupes de lames se trouvent à l'intérieur de la sortie d'air. Alors que les lames extérieures peuvent être déplacées vers le haut ou vers le bas, les lames intérieures se déplacent vers la droite ou vers la gauche.

Réglez la position de chaque groupe de lames à l'intérieur de l'unité en les poussant vers la droite ou vers la gauche.

La minuterie de mise en marche vous permet de mettre en marche automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

1 Pour fixer le temps avant la mise en marche, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. Temps possibles : entre 30 minutes et 24 heures. 2 Appuyer sur le bouton de timer (Réglage/Annulation) afin de marquer la fin du réglage.

Résultat: Le temps restant s'affiche.

Le voyant de la minuterie arrête de clignoter. Le mode sélectionné et la température disparaissent au bout de 10 secondes. Le climatiseur s'allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compteur aura atteint le temps préréglé.

Pour choisir le mode d'opération en avance, appuyez sur le bouton Mode jusqu'au mode désiré, qui se trouve sur le haut de télécommande.

Le climatiseur va démarrer en mode choisi quand il est allumé.

Annuler la minuterie de mise en marche

Appuyer sur le bouton de Timer SetiCanal (Réglage/Annulation).

Note • Si vous appuyez sur le bouton ©, quand le temporisateur Off est éteint, le temporisateur est également décommandé.

La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

1 Pour fixer le temps avant l'arrêt, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que le temps avant l'arrêt s'affiche. Temps possibles : entre 30 minutes et 24 heures. 2 Appuyer sur le bouton de Timer (Réglage/Annulation) afin de marquer la fin du réglage.

Résultat: Le temps restant s'affiche.

Le voyant de la minuterie arrête de clignoter. Le climatiseur s'arrête automatiquement et le réglage de la minuterie d'arrêt disparaît lorsque le compteur aura atteint le temps préréglé.

Exemple : Si vous souhaitez mettre en marche le climatiseur dans 2 heures et l'arrêter deux après :

1. Appuyer sur le bouton jusqu'à ce que '2,0 Hr' s'affiche.
2. Appuyer sur le bouton de (Réglage/Annulation).
3. Appuyer sur le bouton jusqu'à ce que '4,0 Hr' s'affiche.
4. Appuyer sur le bouton de (Réglage/Annulation).

Note : Veuillez vérifier ou changer le mode de réglage et/ou la température en appuyant sur le bouton ou les boutons

a pré s avoir réglé la minuterie d'arrêt.

Annuler la minuterie d'arrêt

Appuyer sur le bouton de Timer Set/Cancel (Réglage/Annulation).

Note ♠ Si vous appuyez sur le bouton ScaCmoi, quand le temporisateur On est allumé, le temporisateur est également décommandé.

Arrêtez le climatiseur après six heures de fonctionnement

La fonction Sleep Timer permet d'arrêter le climatiseur automatiquement après 6 heures de refroidissement ou de chauffage.

Note Pour arrêter le climatiseur à une heure spécifique, reportez-vous à la page 21.

1 Soyez certain d'avoir sélectionné soit le mode COOL soit le mode HEAT. 2 Appuyez sur le bouton

Résultat: L'unité intérieure émet un bip. Le climatiseur fonctionne pendant six heures comme illustré ci-dessous.

Refroidissement La température augmente de 1°C par heure. Lorsqu'elle augmente de 2°C (après 2 heures), la nouvelle température est maintenue pendant 4 heures.

Chauffage La température baisse de 1°C par heure. Lorsqu'elle baisse de 2°C (après 2 heures), la nouvelle température est maintenue pendant 4 heures.

Annuler l'arrêt après six heures de fonctionnement

Si vous ne souhaitez plus que le climatiseur s'arrête après six heures, vous pouvez annuler la minuterie correspondante.

Appuyez sur

Résultat: l'unité intérieure émet un bip,

le D n'apparaît plus, le climatiseur fonctionne normalement.

Les conseils suivants vous aideront à profiter au maximum de votre climatiseur.

Sujet	Conseil
Performance lors du chauffage	Une pompe située à l'intérieur du climatiseur absorbe la chaleur de l'air extérieur et la diffuse à l'intérieur de la piece.Lorsqu'il fait froid dehors, le climatiseurchauffe moins. Si vous ne parvenez pas àchauffer la pièce suffisamment, utilisez unappareil de chauffage supplémentaire.
Flux d'air chaud	Le climatiseur fait circuler l'air chaud dans lapiece pour la chauffer. Par conséquent,apriora la mise en marche de l'appareil, vousdevrez attendre quelques minutes avant quetoute la piece ne soit chauffée. Au besoin,metterez le climatiseur en marche avantl'heure à laquelle vous avez prévu d'utiliserla piece.
Givrage	Si vous utilisez le climatiseur en modechauffage alors qu'il fait très froid ethumide dehors, du givre peut se formerdans l'unité extérieure.Si cela se produit:◆ Les ventilateurs de chauffage s'accêtent,◆ Le mode dégivrage (Deice) est activéautomatiquementpendant 10 minutesenviron.Aucune intervention n'est nécessaire devotre part; après 10 minutes environ,le climatiseur se remet à fonctionnernormalement.
Température interieure ouextérieure élevée	Si vous sélectionnez le mode chauffagealors qu'il fait déjà très chaud à l'intérieur dela piece et dehors, le ventilateur et lecompresseur de l'unité extérieure peuvent s'arrête momentarily. Il s'agit d'uncomportement normal;attendez simplementque le climatiseur se remette en marche.
Coupure de courant	En cas de panne de courant pendant lefonctionnement du climatiseur, l'appareils'accrête. Lorsque le courant est rétabli, leclimatiseur se met enrouteautomatiquement.

Température et humidité de fonctionnement

Le tableau ci-dessous indique les fourchettes de température et d'humidité dans lesquelles vous pouvez utiliser le climatiseur.

Si vous utilisez le climatiseur à...	alors...
température trop élevé	le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur.
température trop BASSE	Si l'échangeur de chaleur gèle, cela peut provoquer un dysfonctionnement tel qu'une fuite.
taux d'humidité trop élevé	des gouttes de condensation peuvent se former sur l'enveloppe de l'unité intérieure en cas d'utilisation prolongée.
Mode	Température extérieure	Température intérieure
Chauffage	-15°C à 24°C environ	27°C ou moins
Refroidissement	15°C à 43°C environ	21°C à 32°C environ
Déshumidification	15°C à 43°C environ	21°C à 32°C environ

La température standardisée pour le chauffage est de 7°C. Si la température extérieure descend en dessous de 0°C, la capacité de chauffage peut diminuer en fonction de la température régée. Si l'opération refroidissante est utilisée à plus de 32°C (température intérieure), alors il n'est pas refroidi avec la capacité complète.

Utiliser le climatiseur sans télécommande

Vous pouvez faire fonctionner le climatiseur directement sur l'unité intérieure si la télécommande est perdue ou endommagée.

1. Baissez un peu le grill avant inférieur. 2. Pour permettre le climatiseur en marche, appuyez sur l'interrupteur On/Off sur le côté droit de l'unité intérieure.

◆ Le voyant Operation de l'unité intérieure s'allume,

l'unité intérieure émet un bip, le climatiseur se met en marche dans le mode qui convient le plus à la température de la pièce :

Température de la pièce

Moins de 21°C

21°C ou plus

Mode

Chauffage

Refroidissement

3 Pour arrêter le climatiseur, appuyez de nouveau sur l'interrupteur On/Off.

Note La télécommande est utilisée de façon habituelle, même si le climatiseur a été mis en marche par le biais de l'interrupteur On/Off.

En cas de problème, commencez par effectuer les vérifications suivantes. Elles vous évitent peut-être de faire appel inutillement au service après-vente.

Problème	Explication/solution
Le climatiseur ne fonctionne pas du tout.	Vérifiez que le climatiseur est sous tension au niveau de la prise secteur.Vérifier que l'indicateur de fonctionnement sur l'unité intéérieure est allumé;sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande.Vérifiez si levoyant TIMER de l'unité intéérieure est allumé. Si ouï: -attendez l'heure programmée pour constater si le climatiseur se met en marche automatiquement- annulez la programmation (reportez-vous aux pages 20 et 21 pour plus d'informations)
La télécommande ne fonctionne pas.	Vérifiez qu'il n'y a pas d'obstacle entre vous et l'unité intéérieure.Vérifiez les piles de la télécommande.Vérifiez que vous n'êtes pas trop loin de l'unité intéérieure(7 mètres maximum).
Vous n'entendez pas de bip lorsque vous appuyez sur le bouton (Marche/Arrêt) de la télécommande.	Vérifiez que la télécommande est orientée vers le capteur d'infrarouges au centre de l'unité intéérieure.Si nécessaire, remplacez les piles de la télécommande.
Le climatiseur ne refroidit/ ne réchauffe pas la piece.	Vérifiez que vous avez sélectionné le mode de fonctionnement correct (Automatique, Refroidissement, Chauffage).La température de la piece est peut-être trop BASSE ou trop élevé.La grille du filtre à air est peut-être obstruée par la poussière; reportez-vous aux instructions de nettoyage de la page 26.Vérifiez qu'il n'y a pas d'obstacle devant l'unité extérieure.
En mode chauffage, la température refilée n'est jamais atteinte et le climatiseur s'arrête fréquemment.	Vérifiez que la température a été correctement réglée.Augmentez la vitesse du ventilateur.Si la circulation d'air est dirigée vers le haut, employerer la télécommande pour la diriger en bas.
La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton (Marche/Arrêt).	Vérifiez que le mode d'opération est fixé sur le mode COOL(FRAIS),HEAT(CHAUD) ou FAN(VENTILATEUR);sur le mode AUTO(AUTOMATIQUE), la vitesse du ventilateur est modifiée automatiquement, et sur le mode DRY(SECHER), le mode AUTO(AUTOMATIQUE) se meten place.
La direction du flux d'air ne change pas quand vous appuyez sur le bouton (Marche/Arrêt).	Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton (Marche/Arrêt) de la télécommande.
La minuterie ne fonctionne pas.	Vérifiez que la minuterie a été programmée correctement; reportez-vous aux pages 20 et 21.
Des odeurs se rependent dans lapiece pendant la climatisation.	Aéréz lapiece.

Afin d'assurer un meilleur fonctionnement de votre climatiseur, vous devez le nettoyer toutes les 2 semaines pour enlever les poussières accumulées sur les filtres à air.

Portant

Avant de nettoyer le climatiseur, mettez-le hors tension au niveau de la prise secteur.

1 Glissez le grill avant inférieur vers le bas. 2 Glissez le grill avant supérieur vers le haut légèrement, ouvre alors le grill en tirant son côté droit et gauche. 3 Démontez le grill avant supérieur en ouvrant le grill complètement. 4 Soulevez le rebord inférieur des filtres à air et le baissez pour les libérer. 5 Enlevez toutes les poussières sur les filtres à air avec un aspirateur ou un balai. 6 Lorsque vous avez fini, insérez la partie supérieure des filtres dans la fente et appuyez sur le rebord inférieur jusqu'à ce qu'ils cliquettent dans l'endroit. 7 Nettoyez le grill avant avec un tissu mouillé et un détergent doux (NE jamais utiliser de benzène, dissolvants ou d'autres produits chimiques). 8 Fixez le côté gauche du support de gril, puis insérez le côté droit du support de gril.

Note

À PRÉSENT une période d'inutilisation prolongée, faites fonctionner le ventilateur pendant 3 ou 4 heures pour sécher totalement l'intérieur du climatiseur. Pour fermer le grill avant supérieur complètement après avoir nettoyé des filtres, allumez et éteignez le climatiseur.

Pour éliminer les minuscules particules de poussière, le désodorisant et le filtre Bio sont intégrés dans le climatiseur. Il faut nettoyer les filtres tous les 3 mois.

1 Ouvrir le grill avant supérieur en tirant les côtés droit et gauche du grill. 2 Retirez le désodorisant et le filtre Bio. 3 Laver les filtres avec de l'eau propre, puis les sécher légèrement. 4 Insérez les filtres dans la position originale.

Note : vous pouvez changer la position des filtres l'un avec l'autre.

Fermer le grill avant.

Filtre Bio Filtre Déodorisant

SAMSUNG

ELECTRONICS
