MODE D'EMPLOI MH19AP2X/SER SAMSUNG

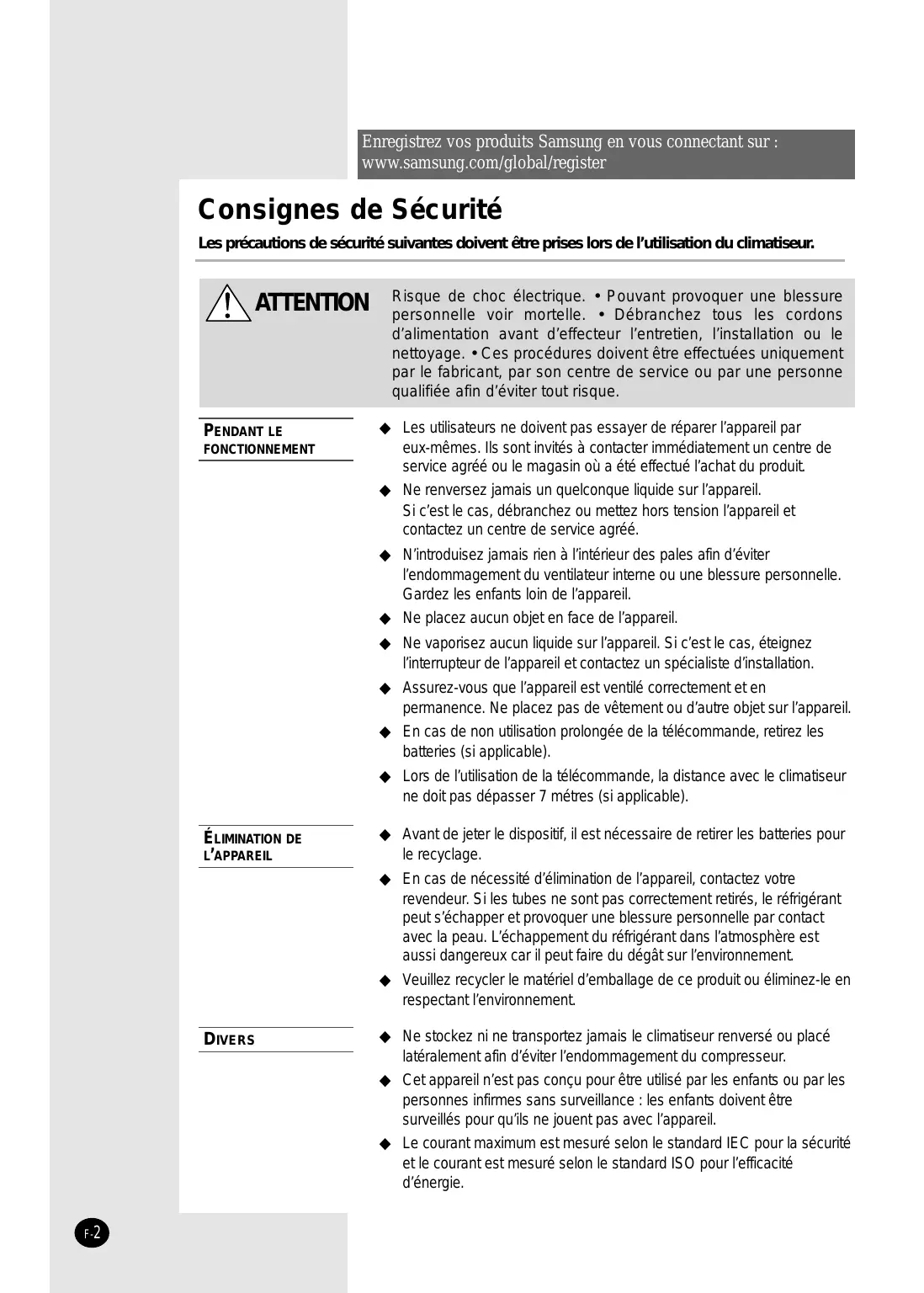

Consignes de sécurité
Les précautions de sécurité suivantes doivent être prises lors de l'utilisation du climatiseur.
Attention
Risque de choc électrique. • Pouvant provoquer une blessure personnelle, voir mortelle. • Débranche tous les cordons d'alimentation avant d'effectuer l'entretien, l'installation ou le nettoyage. • Ces procédures doivent être effectuées uniquement par le fabricant, par son centre de service ou par une personne qualifiée afin d'éviter tout risque.
Pendant le fonctionnement
Les utilisateurs ne doivent pas essayer de réparer l'appareil par eux-mêmes. Ils sont invités à contacter immédiatement un centre de service/agréé ou le magasin où a été effectué l'achat du produit. Ne renversez jamais aucun liquide sur l'appareil. Si c'est le cas, débranchez ou mettez hors tension l'appareil et contactez un centre de service agréé. N'introduisez jamais rien à l'intérieur des pales afin d'éviter l'endommagement du ventilateur interne ou une blessure personnelle. Gardez les enfants loin de l'appareil. Ne placez aucun objet en face de l'appareil. Ne vaporisez aucun liquide sur l'appareil. Si c'est le cas, éteignez l'interrupteur de l'appareil et contactez un spécialiste d'installation. Assurez-vous que l'appareil est ventilé correctement et en permanence. Ne placez pas de vêtement ou d'autre objet sur l'appareil. En cas de non utilisation prolongée de la télécommande, retirez les batteries (si applicable). Lors de l'utilisation de la télécommande, la distance avec le climatiseur ne doit pas dépasser 7 mètres (si applicable).
Elimination de l'appareil
Avant de jeter le dispositif, il est nécessaire de recycler les batteries pour le recyclage. En cas de nécessité d'élimination de l'appareil, contactez votre revendeur. Si les tubes ne sont pas correctement reliés, le réfrigérant peut s'échapper et provoquer une blessure personnelle par contact avec la peau. L'échappement du réfrigérant dans l'atmosphère est aussi dangereux car il peut faire du dégât sur l'environnement. Veuillez recycler le matériel d'emballage de ce produit ou éliminez-le en respectant l'environnement.
Ne stockez ni ne transportez jamais le climatiseur renversé ou placé latéralement afin d'éviter l'endommagement du compresseur. Cet appareil n'est pas conçu pour être utilisé par les enfants ou par les personnes infirmes sans surveillance : les enfants doivent être surveillés pour qu'ils ne jouent pas avec l'appareil. Le courant maximum est mesuré selon le standard IEC pour la sécurité et le courant est mesuré selon le standard ISO pour l'efficacité d'énergie.
Preparerleclimatiseur
Consignes de Sécurité 2 Description des unités 4 Télécommande - Boutons et affichage 6 Avant-propos 7 Insérer les piles dans la télécommande 8
Utiliser le climatiseur en mode automatique ■ Refroidir la pièce ■ Réchauffer la pièce ■ Changer la température de la pièce rapidement ■ Déshumidifier la pièce ■ Aérer la pièce ■ Régler le flux d'air vertical ■ Réglez le flux d'air horizontal
Programmer le climatiseur
Régler la minuterie de mise en marche 16 Régler la minuterie d'arrêt 17 • Arrêter le climatiseur après six heures de fonctionnement 18
■ Conseils d'utilisation 19 ■ Température et humidité de fonctionnement 20 Utiliser le climatiseur sans télécommande 20 Avant d'appeler le service après-vente 21 Nettoyez le climatiseur 22 Désodorisant et Filtre Bio (Optionnel) 23
Comment éliminer ce produit (déchets d'équipements électriques et électroniques)
(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)
Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.
Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.
Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente.
Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

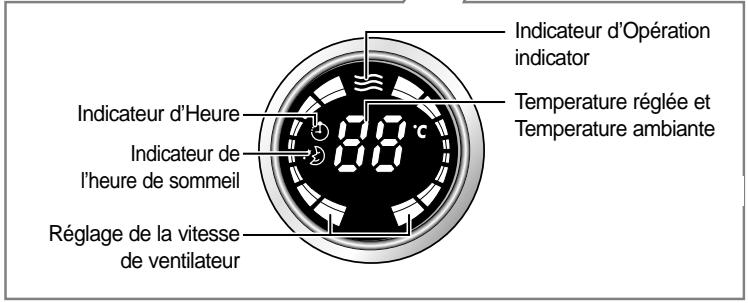

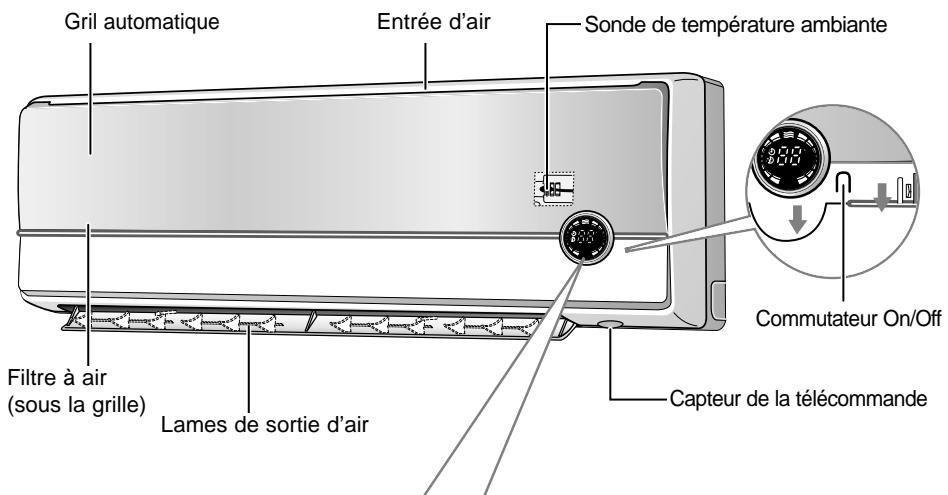

Le design et l'apparence diffèrent un peu selon le modèle.
Note
Si vous voulez allumer/éteindre l'écran pendant le fonctionnement, appuyez sur le bouton Digital et ouff sur la télécommande. La sonde de température ambiante détecte la température de l'air autour de la sonde, et montre la température sur l'écran. Les modèles 18/19/24 affichent la température de votre pièce aussitôt que l'unité intérieure fonctionne. Le modèle 26 affiche la température de votre pièce aussitôt que la télécommande fonctionne. Pendant les premières 3 minutes, la température réelle s'affiche, suivie de la température de votre pièce.

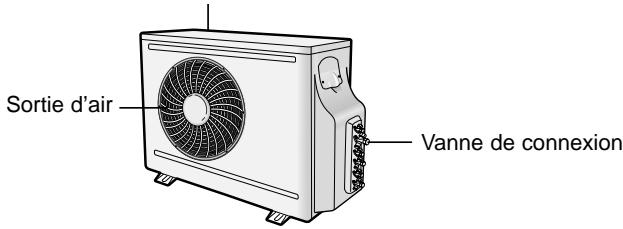

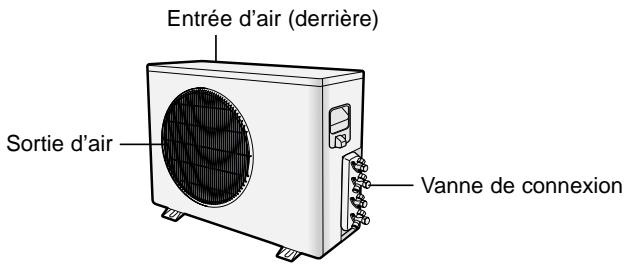

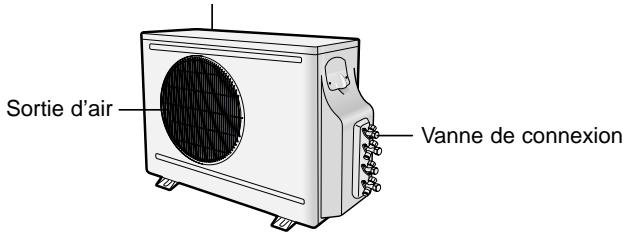

Unité extérieure
MH18AP1(P2)X
MH19AP1(P2)X
UD18P1(P2)E2
UD19P1(P2)E2

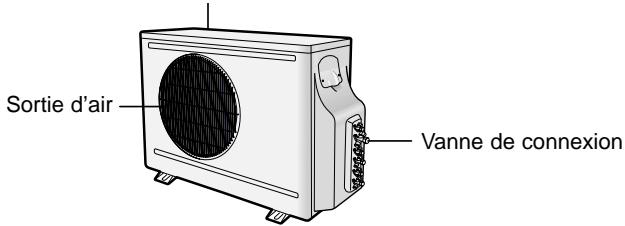

Unité extérieure
MH24AP1(P2)X
Entrée d'air (derrière)

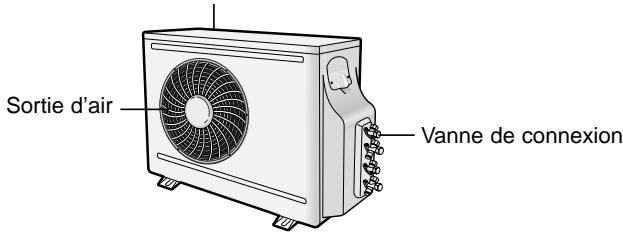

Unité extérieure
UD24P1(P2)E2
Entrée d'air (derrière)
Unité extérieure
MH26AP1(P2)X
Entrée d'air (derrière)
Unité extérieure
UD26P1(P2)E3
Entrée d'air (derrière)
Avant-propos
Le produit que vous avez acheté est un climatiseur de type multi-spilt et il est installé par votre spécialiste.
Ce manuel contient des informations importantes sur l'utilisation du climatiseur.
Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.
Le manuel est organisé comme suit.

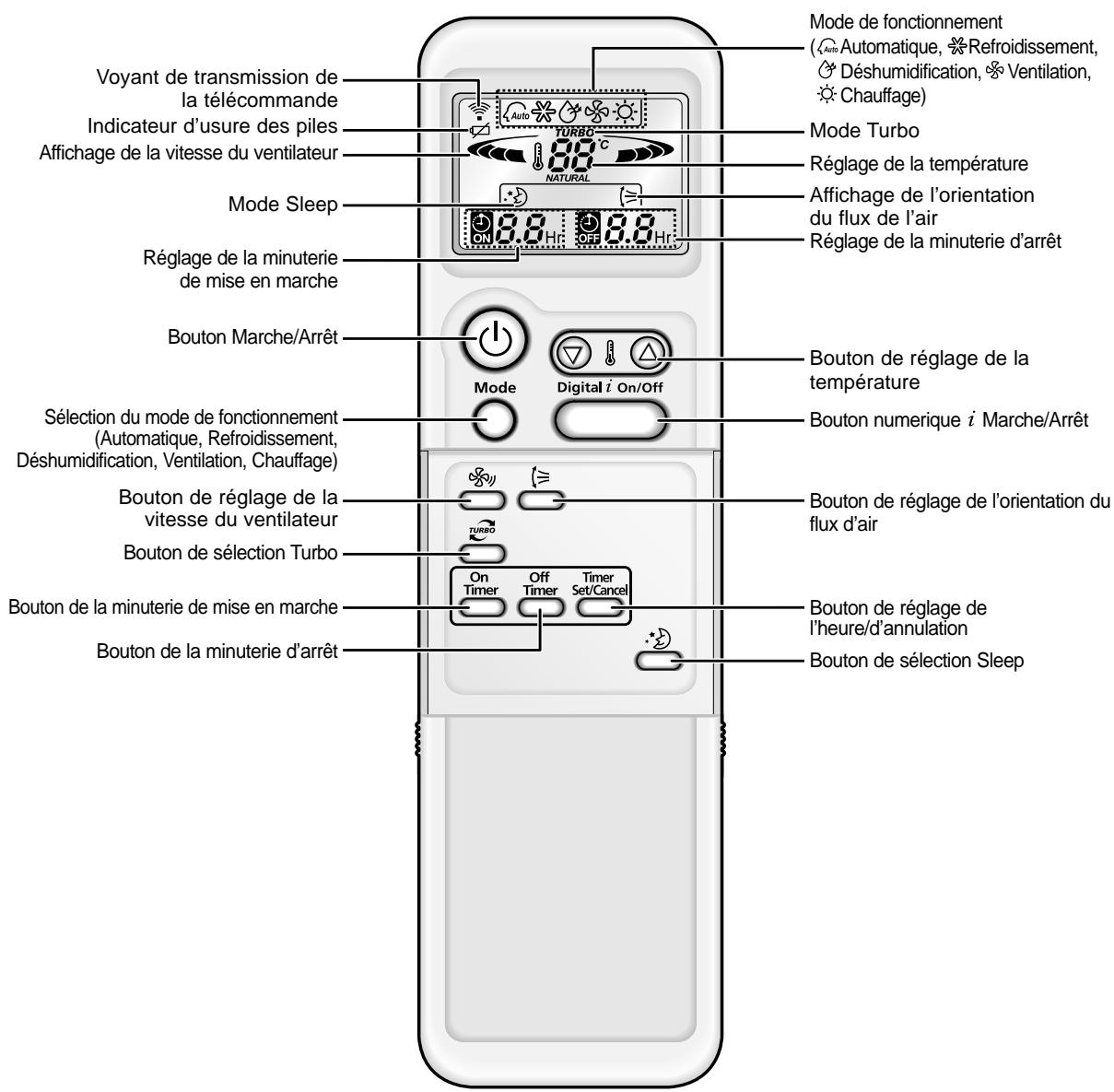

Les figures des pages 4 et 6 illustrent :
- les unités intérieure et extérieure,
- les boutons et l'afficheur de la télécommande.
Ces figures vous aideront à repérer les boutons et à comprendre les symboles affichés.
Du manuel, vous trouverez une série de procédés étape-par-étape pour chaque fonction disponible.
Les illustrations des procédures utilisent les trois symboles suivants :
APPUYEZ
POUSSEZ
MAINTENEZ APPUYE
Insérer les piles dans la télécommande
Vous devez insérer ou remplacer les piles de la télécommande lorsque
Vous venez d'acheter le climatiseur. La télécommande ne fonctionne plus correctement.
Note
Utiliser deux piles LR03 de 1,5V. Ne jamais utiliser de piles anciennes ou de piles de marques différentes ensemble. Les piles risquent de se décharger complètement après un an, même si elles n'ont pas été utilisées.

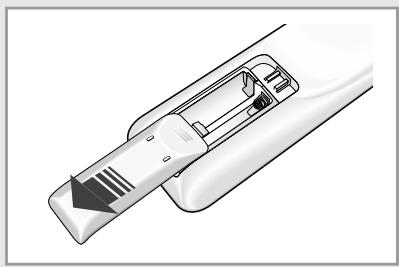

1 En utilisant votre pouce, poussez le couvercle du compartiment des piles dans le sens de la flèche et enlevez-le. 2 Insérez les deux piles, en respectant les polarités indiquées :
Placez le + de la pile avec le + de la télécommande, placez le - de la pile avec le - de la télécommande.
3 Remettez le couvercle en place en le faisant glisser jusqu'à ce qu'il s'enclenche.

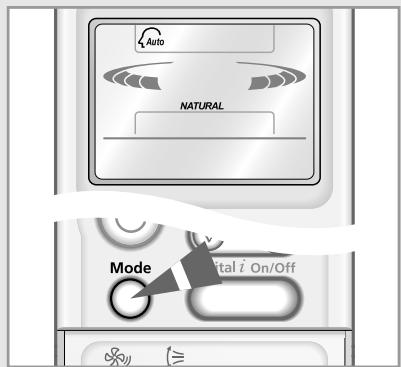

Vous pouvez mettre en marche votre climatisation en mode automatique à tout moment. En mode automatique, la température optimale et la vitesse de ventilateur sont choisies automatiquement.

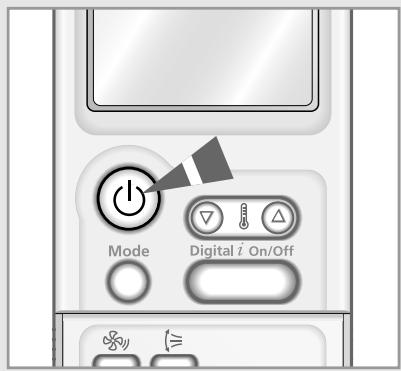

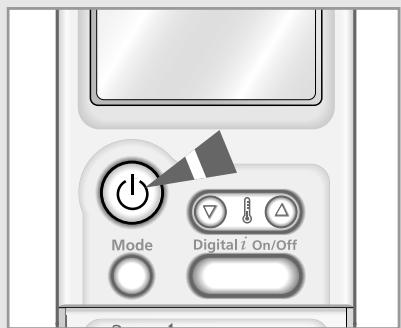

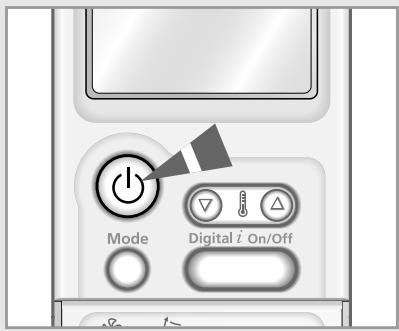

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).
Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.
le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.
IMPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :
branché sur le secteur • arrêté
Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

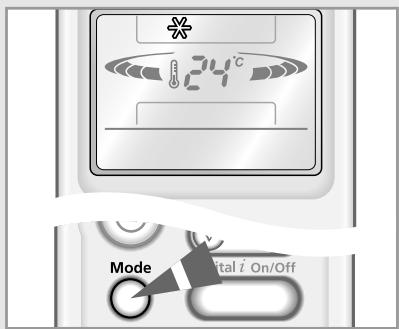

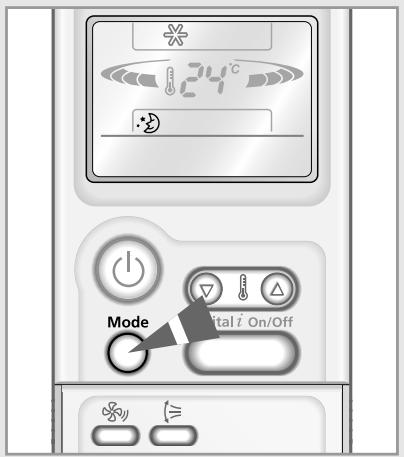

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.
Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode AUTO.
Note : Vous pouvez changer de mode à tout moment.
température de refroidissement préregée, vitesse du ventilateur lors du refroidissement.
Résultat:
L'indicateur d'opération sur l'unité d'intérieur s'allume. Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.
Important
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute dépréciation lorsqu'il est mis en marche après avoir été :
branché sur le secteur arrêté
Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.
Résultat:
L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode Le climatiseur fonctionne en mode COOL.
Note
Vous pouvez changer de mode à tout moment.

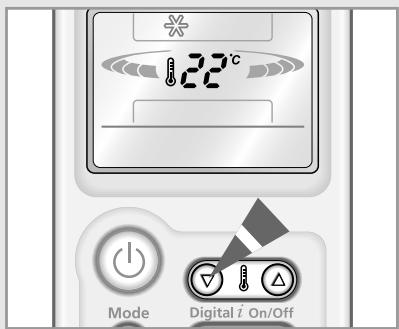

3 Pour régler la température, appuyer sur le bouton un ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche.
Températures possibles : de 18°C à 30°C.
Résultat:
Chaque fois que vous appuyez sur un bouton ① ④ :
- La température est modifiée de 1°C.
- L'unité intérieure émet un bip
le climatiseur se met en marche en mode Refroidissement, à condition que la température ambience soit supérieure à la température préreglée. Si la température de la salle atteint celle d'ensemble, le climatiseur cesse le refroidissement, mais le ventilateur fonctionne toujours.

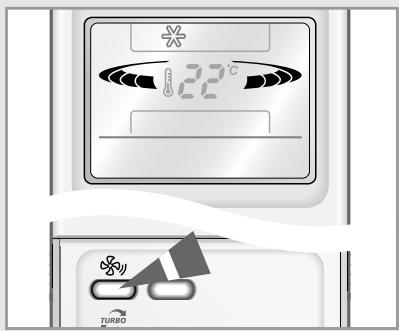

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche
Faible
Moyen
Fort
Résultat:
Chaque fois que vous appuyez sur le bouton, l'unité intérieure émet un bip.
5 Pour contrôler la direction du flux d'air, voir page 15.
Sélectionnez le mode Heat (chauffage) lorsque vous pouvez modifier la :
température de chauffage prérogée, vitesse du ventilateur lors du chauffage.
1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).
Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.
le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.
IMPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :
branché sur le secteur arrêté
Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

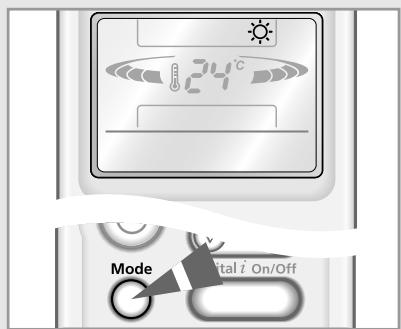

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.
Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode HEAT.
Note : Vous pouvez changer de mode à tout moment.

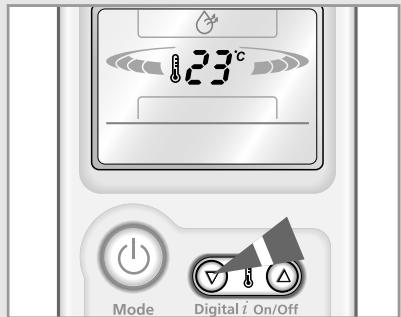

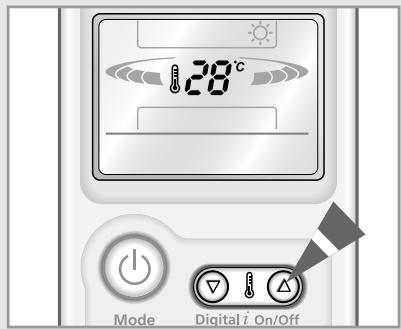

Pour régler la température, appuyez sur le bouton ⑦ ④ une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 16° C à 30° C.
Résultat: Chaque fois que vous appuyez sur un bouton ⑤ :
- La température est modifiée de 1°C.
- l'unité intérieure émet un bip. Le climatiseur met en marche le chauffage si la température de la pièce est inférieure à la température voulue (température sélectionnée +3°C). Si la température de la salle atteint celle d'ensemble, le climatiseur cesse le réchauffement, mais le ventilateur fonctionne toujours.

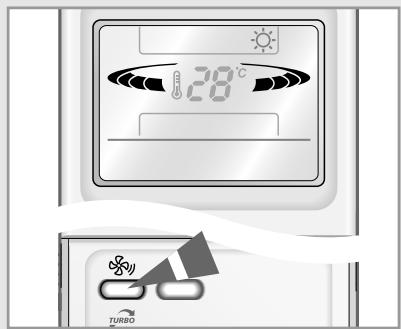

Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :
Résultat: ♦ Chaque fois que vous appuyez sur le bouton
le ventilateur fonctionne au ralenti pendant trois à cinq minutes pour préchauffer l'air, puis passe à la vitesse que vous avez réglée.
Pour contrôler la direction du flux d'air, voir page 15.

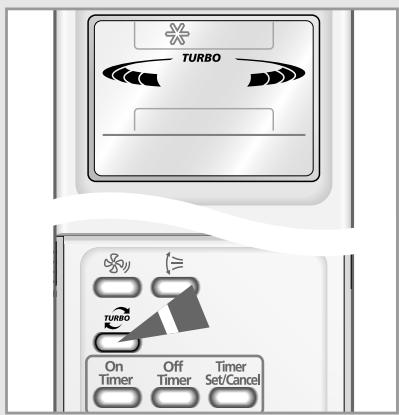

Changer la température de la pièce rapidement
La fonction de refroidissement/chauffage Turbo vous permet d'augmenter ou de baisser la température de la pièce rapidement.
Exemple: En rentrant chez vous, vous trouvez qu'il fait excessivement chaud dans la pièce et vous voulez faire baisser la température le plus vite possible.
En mode Turbo, l'appareil fonctionne à puissance maximale pendant 30 minutes, puis revient au mode de fonctionnement et à la température sélectionnés précédemment.

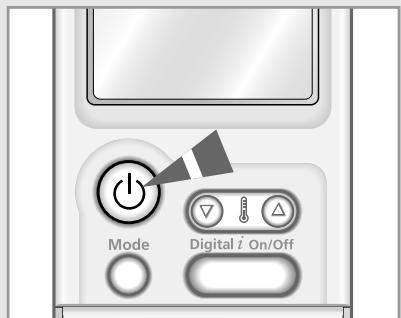

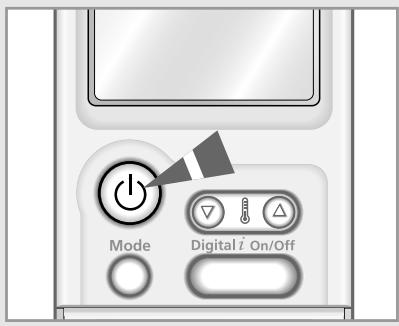

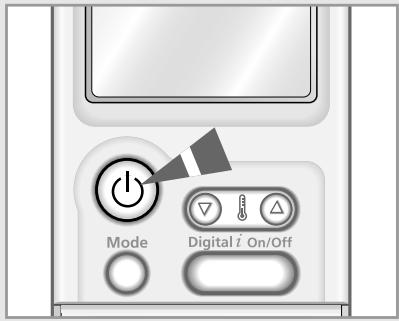

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).
Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.
le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
l'unité intérieure émet un bip.
Appuyez sur le bouton.
Résultat: ◆ le réglage de la température et du ventilateur se fait automatiquement. le climatiseur refroidit ou réchauffe la pièce le plus vite possible. après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. Mais si vous appuyez sur le bouton au mode DRY (SECHER) ou
FAN (VENTILATEUR) cela se change automatiquement en mode AUTO (AUTOMATIQUE).
Si vous souhaitez arrêter le mode Turbo avant une période de 30 minutes, appuyez sur le bouton turbo encore une fois.
Résultat : le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.
Pour contrôler la direction du flux d'air, voir page 15.
Si l'atmosphère de la pièce est humide ou moite, vous pouvez supprimer l'excès d'humidité sans trop faire baisser la température.
1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).
Résultat: L'indicateur d'opération sur l'unité intérieure s'allume.
le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, l'unité intérieure émet un bip.
IMPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :
branché sur le secteur arrêté
Pour cette raison, il ne se met à fonctionner qu'après un décalage de trois minutes.

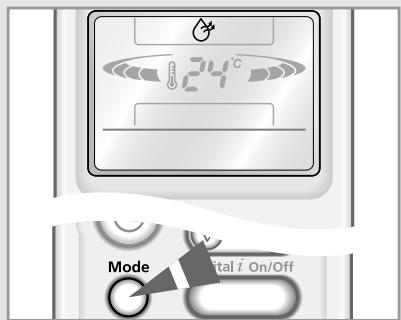

Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.
Résultat: L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode. Le climatiseur fonctionne en mode DRY.
Note : Vous pouvez changer de mode à tout moment.
3 Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C.
Résultat: Chaque fois que vous appuyez sur un bouton ① : - La température est modifiée de 1°C. - L'unité intérieure émet un bip. ♠ Le climatiseur commence à déshumidifier la pièce. Le début d'air est réglé automatiquement.
Pour contrôler la direction du flux d'air, voir page 15.
Si l'atmosphère est renfermée, vous pouvez aérer la pièce à l'aide de la fonction de ventilation (Fan).
1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).
Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.
le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
L'unité intérieure émet un bip.

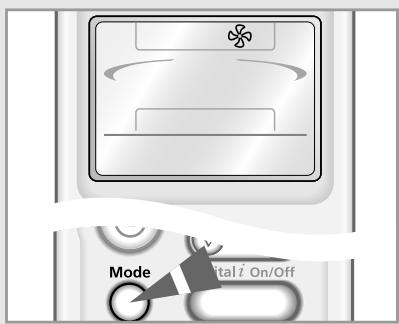

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une à plusieurs fois jusqu'à ce qu'il apparaisse.
Résultat: L'unité intérieure s'affiche chaque fois que vous appuyez sur le bouton Mode
Le climatiseur fonctionne en mode FAN.
La température est régée automatiquement.
Note : vous pouvez changer de mode à tout moment.

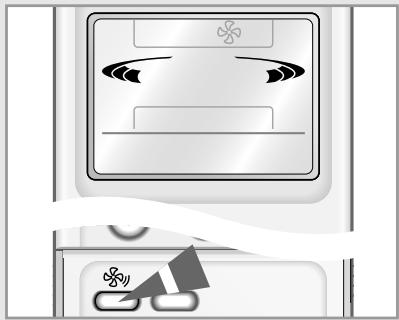

3 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :
Résultat: Chaque fois que vous appuyez sur le bouton, l'unité intérieure émet un bip.
Pour contrôler la direction du flux d'air, voir page 15.
Selon la hauteur de l'unité intérieure sur le mur de la pièce, vous pouvez régler l'orientation des lames de sortie d'air au bas de l'unité, pour augmenter l'efficacité du climatiseur.

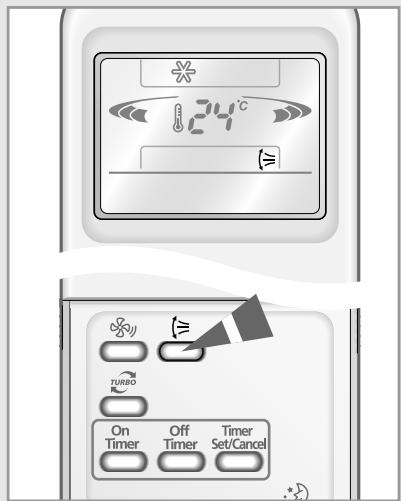

1 Appuyez sur le bouton = une ou plusieurs fois comme demandé. Résultat: l'orientation verticale des lames est modifiée.
| CONSEIL | Pour... | orientez les lames vers le... |
| refroidir la pièce | haut. | |
| réchauffer la pièce | bas. |
2 Si vous souhaitez que les lames rouges soient orientées de haut en bas quand le climatiseur fonctionne, appuyez sur le bouton
Résultat : les lames se déplacent autour de la position initiale que vous avez réglée.
3 Pour arrêter le mouvement de haut en bas des lames, appuyez sur le bouton (==) encore une fois.
| Note | Lorsque vous... | alors les lames... |
| arrêtez le climatiseur | se ferment complètement. | |
| le remettez en marche | commencer en position initiale qui est fonctionnée. |

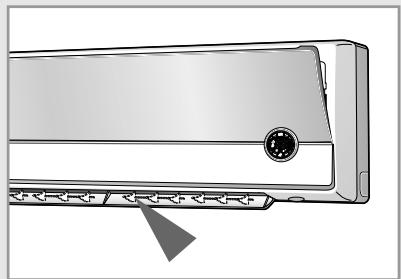

Réglez le flux d'air horizontal
Deux autres groupes de lames se trouvent à l'intérieur de la sortie d'air. Alors que les lames extérieures peuvent être déplacées vers le haut ou vers le bas, les lames intérieures se déplacent vers la droite ou vers la gauche.
Réglez la position de chaque groupe de lames à l'intérieur de l'unité en les poussant vers la droite ou vers la gauche.

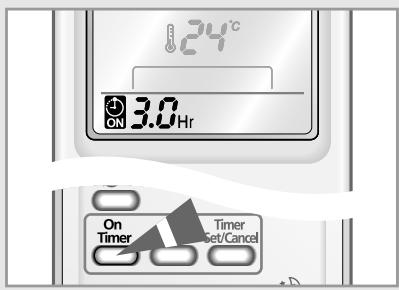

La minuterie de mise en marche vous permet de mettre en marche automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

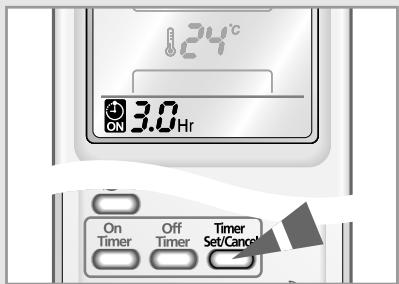

1 Pour fixer le temps avant la mise en marche, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. Temps possibles : entre 30 minutes et 24 heures. 2 Appuyer sur le bouton de réglage/annulation pour marquer la fin du réglage.
Résultat: Le temps restant s'affiche.
Le voyant de la minuterie arrête de clignoter. Le mode sélectionné et la température disparaissent au bout de 10 secondes. Le climatiseur s'allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compteur aura atteint le temps préréglé.

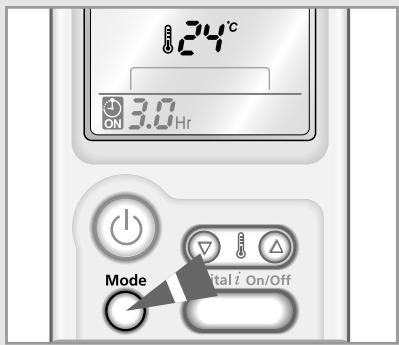

Pour choisir le mode d'opération en avance, appuyez sur le bouton Mode jusqu'au mode désiré, qui se trouve sur le haut de télécommande.
Le climatiseur va démarrer en mode besoin quand il est allumé.

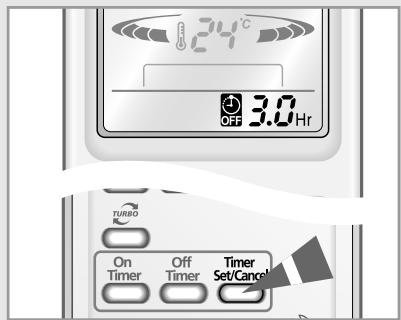

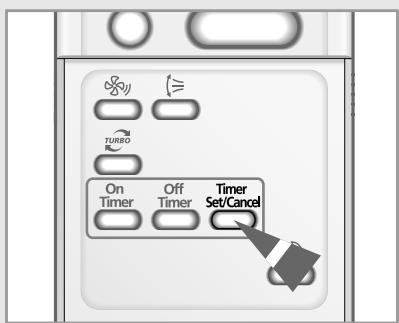

Annuler la minuterie de mise en marche
Appuyer sur le bouton de Réglage/Annulation Timer Set/Cancel
Note • Si vous appuyez sur le bouton ©, quand le temporisateur Off est éteint, le temporisateur est également décommandé.
La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

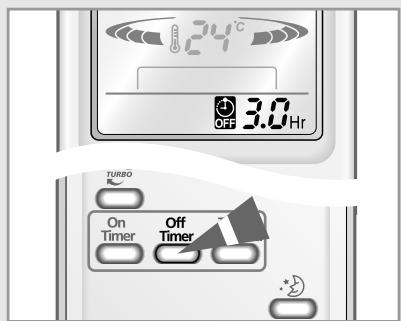

1 Pour fixer le temps avant l'arrêt, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que le temps avant l'arrêt s'affiche. Temps possibles : entre 30 minutes et 24 heures. 2 Appuyer sur le bouton de Reglage/Annulation TImer Set/Cancel afin de marquer la fin du réglage.
Résultat: Le temps restant s'affiche.
Le voyant de la minuterie arrête de clignoter. Le climatiseur s'arrête automatiquement et le réglage de la minuterie d'arrêt disparaît lorsque le compteur aura atteint le temps préréglé.
Exemple : Si vous souhaitez mettre en marche le climatiseur dans 2 heures et l'arrêter deux après :
- Appuyer sur le bouton jusqu'à ce que '2.0 Hr' s'affiche.
- Appuyer sur le bouton de Réglement/Annulation
- Appuyer sur le bouton jusqu'à ce que '4.0 Hr' s'affiche.
- Appuyer sur le bouton de Réglement/Annulation
Note Vous pouvez vérifier ou changer le mode de réglage et/ou la température en appuyant sur le bouton ou les boutons ⑦ 1 ④ après avoir réglé la minuterie d'arrêt.

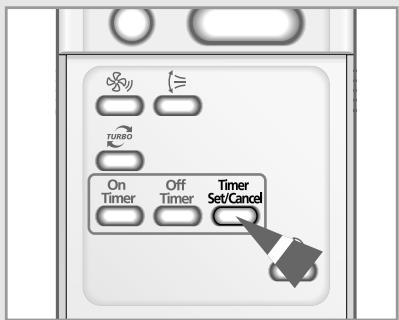

Annuler la minuterie d'arrêt
Appuyer sur le bouton de Réglage/Annulation Set/Cancel
Note Si vous appuyez sur le bouton Sertoriel, quand le temporisateur On est allumé, le temporisateur est également décommandé.
Arrêtez le climatiseur après six heures de fonctionnement
La fonction Sleep Timer permet d'arrêter le climatiseur automatiquement après six heures de refroidissement ou de chauffage.
Note Pour arrêter le climatiseur à une heure spécifique, reportez-vous à la page 17.

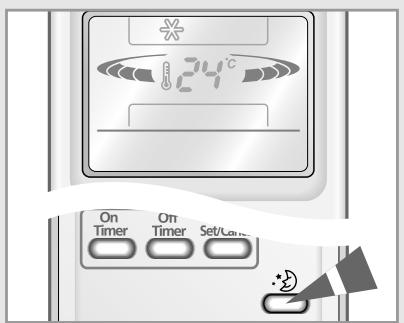

Soyez certain d'avoir sélectionné soit le mode COOL soit le mode HEAT. Appuyez sur le bouton
Résultat : l'unité intérieure émet un bip. le climatiseur fonctionne pendant six heures comme illustré ci-dessous.
Refroidissement La température augmente de 1°C par heure.
Lorsqu'elle augmente de 2°C (après deux heures), la nouvelle température est maintenue pendant quatre heures.
Chauffage La température baisse de 1°C par heure.
Lorsqu'elle baisse de 2°C (après deux heures), la nouvelle température est maintenue pendant quatre heures.
Annuler l'arrêt après six heures de fonctionnement
Si vous ne souhaitez plus que le climatiseur s'arrête après six heures, vous pouvez annuler la minute correspondante.
Appuyez sur
Résultat: l'unité intérieure émet un bip, le S n'apparaît plus, le climatiseur fonctionne normalement.
Les conseils suivants vous aideront à profiter au maximum de votre climatiseur.
| Sujet | Conseil |
| Performance lors du chauffage | Une pompe située à l'intérieur du climatiseur absorbe la chaleur de l'air extérieur et la diffuse à l'intérieur de la pièce.Lorsqu'il fait froid dehors, le climatiseur chaffe moins. Si vous ne parvenez pas àchauffer la pièce suffisamment, utilisez un apparéil de chauffage supplémentaire. |
| Flux d'air chaud | Le climatiseur fait circuler l'air chaud dans la pièce pour la chauffer. Par conséquent, après la mise en marche de l'apparéil, vous devrez attendre quelques minutes avant que toute la pièce ne soit chaffée. Au besoin, mettez le climatiseur en marche avant l'heure à laquelle vous avez prévu d'utiliser la pièce. |
| Givrage | Si vous utilisez le climatiseur en mode chauffage alors qu'il fait très froid et humide dehors, du givre peut se former dans l'unité extérieure.Si cela se produit:◆ les ventilateurs de chauffage s'arrêtent, ◆ le mode dégivrage (Deice) est activé automatiquement pendant huit minutes environ.Aucune intervention n'est nécessaire de votre part; après huit minutes environ, le climatiseur se remet à fonctionner normalement. |
| Température intérieure ou extérieure élevée | Si vous sélectionnez le mode chauffage alors qu'il fait déjà très chaud à l'intérieur de la pièce et dehors, le ventilateur et le compresseur de l'unité extérieure peuvent s'arrêter momentarily en腱. Il s'agit d'un comportement normal;attendez simplement que le climatiseur se remette en marche. |
| Coupure de courant | En cas de panne de courant pendant le fonctionnement du climatiseur, l'apparéil s'accrête. Lorsque le courant est rétabli, le climatiseur se met enroute automatiquement. |
Température et humidité de fonctionnement
Le tableau ci-dessous indique les fourchettes de température et d'humidité dans lesquelles vous pouvez utiliser le climatiseur.
Si vous utilisez le climatiseur a... alors...
| température trop élevé | le dispositif de protection contre la surchauffe est susceptible de se déclenger, arrêtant le climatisationur. |
| température trop BASSE | Si l'échangeur de chaleur gèle, cela peut provoquer un dysfonctionnement tel qu'une fuite. |
| taux d'humidité trop élevé | des gouttes de condensation peuvent se former sur l'enveloppe de l'unité intérieure en cas d'utilisation prolongée. |
| Mode | Température extérieure | Température intérieure | Humidité intérieure |
| Chauffage | 0°C à 24°C environ | 27°C ou moins | - |
| Refroidissement | 21°C à 43°C environ | 18°C à 32°C environ | 80% ou moins |
| Déshumidification | 18°C à 43°C environ | 18°C à 32°C environ | - |
Si la température extérieure est en dessous de 0°C, la capacité de chauffage baisse jusqu'à 70 - 80% selon la condition de fonctionnement. Si la climatisation est utilisée au-dessus de 33°C (température intérieure), il ne peut pas fonctionner à plein rendement.
Utiliser le climatiseur sans télécommande
Vous pouvez faire fonctionner le climatiseur directement sur l'unité intérieure si la télécommande est perdue ou endommagée.

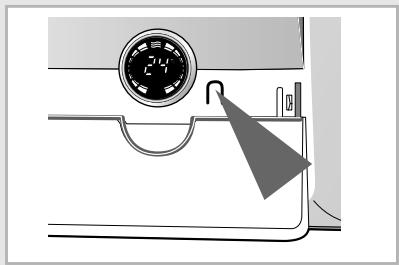

1. Baissez un peu le grill avant inférieur. 2. Pour permettre le climatiseur en marche, appuyez sur l'interrupteur On/Off sur le côté droit de l'unité intérieure.
Résultat : ◆ Le voyant Operation de l'unité intérieure s'allume,
l'unité intérieure émet un bip, le climatiseur se met en marche dans le mode qui convient le plus à la température de la pièce :
Température de la pièce
Moins de 21°C
21° C ou plus
Mode
Chauffage
Refroidissement
3 Pour arrêter le climatiseur, appuyez de nouveau sur l'interrupteur On/Off.
Note La télécommande est utilisable de façon habituelle, même si le climatiseur a été mis en marche par le biais de l'interrupteur On/Off.
En cas de problème, commencez par effectuer les vérifications suivantes. Elles vous évitent peut-être de faire appel inutillement au service après-vente.
| Problème | Explication/solution |
| Le climatiseur ne fonctionne pas du tout. | Vérifiez que le climatiseur est sous tension au niveau de la prise secteur.Vérifier que l'indicateur de fonctionnement sur l'unité intéérieure est allumé;sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande.Vérifiez si levoyant Timer de l'unité intéérieure est allumé. Si oui:- attendez l'heure programmée pour constater si le climatiseur se met en marche automatiquement- annulez la programmation (reportez-vous aux pages 16 et 17 pour plus d'informations) |
| La télécommande ne fonctionne pas. | Vérifiez qu'il n'y a pas d'obstacle entre vous et l'unité intéérieure.Vérifiez les piles de la télécommande.Vérifiez que vous n'êtes pas trop loin de l'unité intéérieure(7 mètres maximum). |
| Vous n'entendez pas de bip lorsque vous appuyez sur le bouton (Marche/Arrêt) de la télécommande. | Vérifiez que la télécommande est orientée vers le capteur d'infrarouges au centre de l'unité intéérieure.Si nécessaire, remplacez les piles de la télécommande. |
| Le climatiseur ne refroidit/ ne réchauffe pas la piece. | Vérifiez que vous avez sélectionné le mode de fonctionnement correct (Automatique, Refroidissement, Chauffage).La température de la piece est peut-être trop BASSE ou trop élevé.La grille du filtre à air est peut-être obstruée par la poussière; reportez-vous aux instructions de nettoyage de la page 22.Vérifiez qu'il n'y a pas d'obstacle devant l'unité extérieure. |
| En mode chaudiage, la température réglée n'est jamais atteinte et le climatiseur s'arrête fréquemment. | Vérifiez que la température a été correctement réglée.Augmentez la vitesse du ventilateur.Si la circulation d'air est dirigée vers le haut, employerer la télécommande pour la diriger en bas. |
| La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton (Marchaud) . | Vérifiez que le mode d'opération est fixé sur le mode COOL(FRAIS),HEAT(CHAUD) ou FAN(VENTILATEUR); sur le mode AUTO(AUTOMATIQUE), la vitesse du ventilateur est modifiée automatiquement, et sur le mode DRY(SECHER), le mode AUTO(AUTOMATIQUE) se meten place. |
| La direction du flux d'air ne change pas quand vous appuyez sur le bouton (Marche/Arrêt) de la télécommande. | Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton (Marche/Arrêt) de la télécommande. |
| La minuterie ne fonctionne pas. | Vérifiez que la minuterie a été programmée correctement (reportez-vous aux pages 16 et 17). |
| Des odeurs se rependant dans lapiece pendant la climatisation. | Aéréz la piece. |
Afin d'assurer le meilleur fonctionnement de votre climatisation, un nettoyage régulier est nécessaire pour enlever la poussière accumulée sur le contrôle d'air.
Avant de nettoyer le climatiseur, mettez-le hors tension au niveau de la prise secteur.

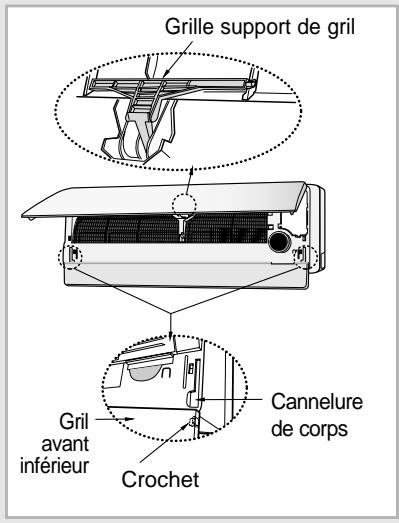

1 Glissez le grill avant inférieur vers le bas. 2 Glissez le grill avant supérieur vers le haut légèrement, ouvre alors le grill en tirant son côté droit et gauche. 3 Démontez le grill avant supérieur en ouvrant le grill complètement. 4 Soulever le rebord inférieur des filtres à air et le baisser pour les libérer. 5 Enlever toutes les poussières sur les filtres à air avec un aspirateur ou un balai. 6 Lorsque vous avez fini, insérer la partie supérieure des filtres dans la fente et appuyer sur le rebord inférieur jusqu'à ce qu'ils cliquettent dans l'endroit. 7 Nettoyer légil avant avec un tissu mouillé et un détergent doux (NE jamais utiliser de benzène, dissolvants ou d'autres produits chimiques). 8 Fixez le côté gauche du support de gril, puis insérez le côté droit du support de gril.
Note
Après une période d'inutilisation prolongée, faites fonctionner le ventilateur pendant trois ou quatre heures pour sécher totalement l'intérieur du climatiseur. Pour fermer le grill avant supérieur complètement après avoir nettoyé des filtres, allumez et éteignez le climatiseur.

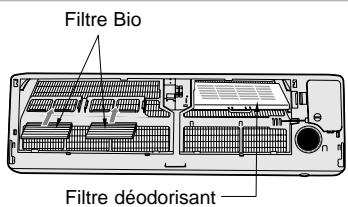

Pour éliminer les minuscules particules de poussière, le désodorisant et le filtre Bio sont intégrés dans le climatiseur. Il faut nettoyer les filtres tous les 3 mois.

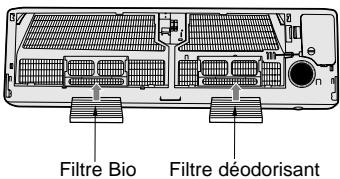

1 Ouvrir le grill avant supérieur en tirant les côtés droit et gauche du grill. 2 Retirez le désodorisant et le filtre Bio. 3 Laver les filtres avec de l'eau propre, puis les sécher légèrement. 4 Insérez les filtres dans la position originale.
Note : Vous pouvez changer la position des filtres l'un avec l'autre.
Fermer le grill avant.
07/09
SAMSUNG
ELECTRONICS
