MODE D'EMPLOI H10060 015 - H10090 015 - H10560 015 - H10590 015 SILVERLINE

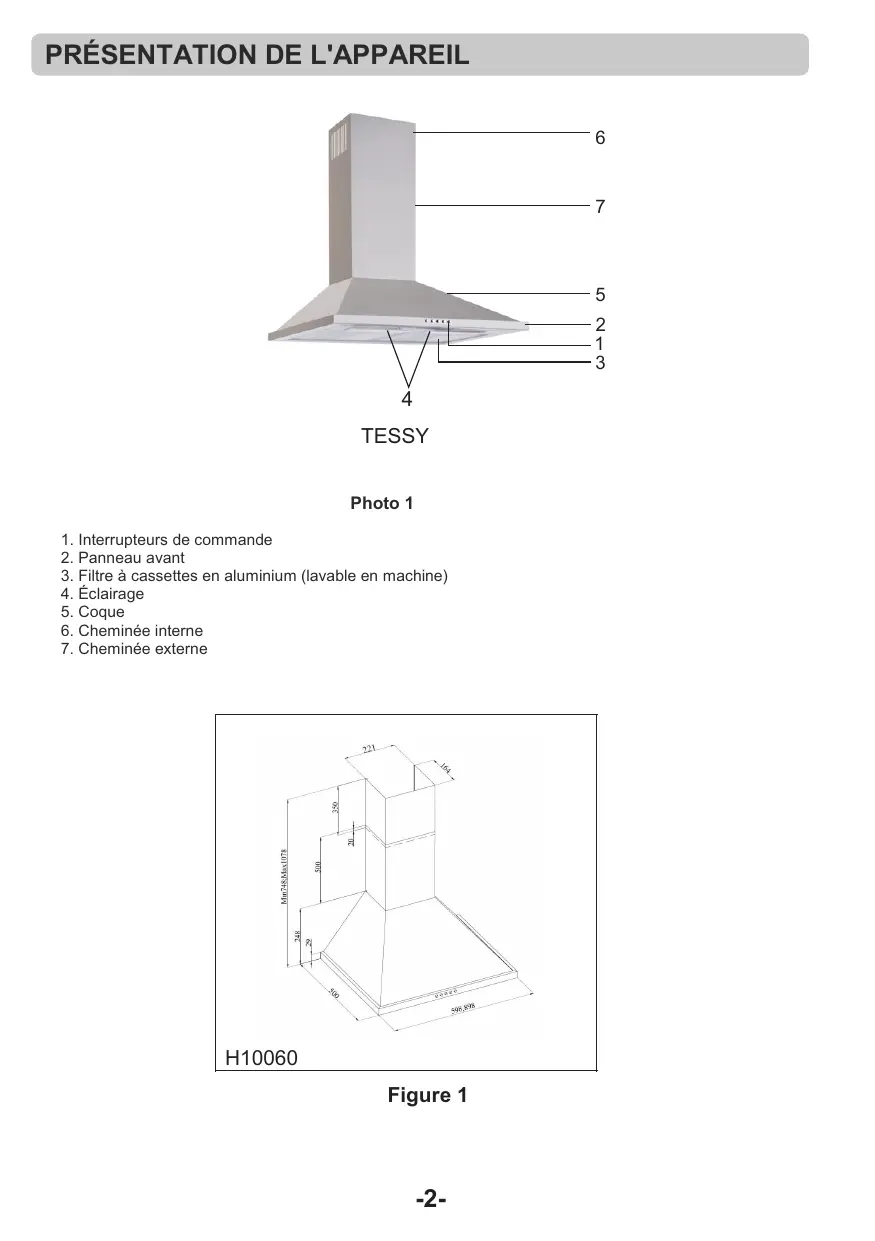

- Interrupteurs de commande
- Panneau avant
- Filtre à cassettes en aluminium (lavable en machine)
- Éclairage
- Coque
- Cheminée interne
- Cheminée externe
Figure 1
Merci beaucoup!
Cher client,
Nous vous remercions de la confiance que vous nous témoignez par l'acquisition de cette hotte SILVERLINE.
Cet appareil est conçu de façon à répondre aux exigences de l'usage privé à domicile.
Nous vous prions de respecter attentivement cette notice d'emploi, qui est la base de toute utilisation/manipulation de la hotte.
Cet appareil est conforme aux conditions européennes de sécurité selon la réglementation CE.
Le fabricant décline toute responsabilité pour les dommages aux personnes et objets qui sont la conséquence d'une installation, utilisation ou manipulation erronée ou incorrecte de l'appareil.
Vous pouvez joindre notre service pré-vente sous le numéro suivant:
Hotline tel: 04 88 78 89 00
Mise à jour : 28/01/2014
Par e-mail: sfg@sfg.fr
© Toute reproduction ou publication partielle est interdite.
Le fabricant se réserve le droit d'effectuer des modifications de modèle éventuellement nécessaires au niveau des types d'appareil. Ceci concerne des modifications relatives à une utilisation plus agréable, la protection de l'utilisateur et de l'appareil ainsi que des adaptations aux standards techniques actuels.
Au cas où, malgré notre contrôle qualité approfondi, vous auriez des réclamations à formuler, nous vous prions de vous adresser à notre service après-vente.
Veuillez conserver ce mode d'emploi en un lieu facilement accessible.
Votre équipe SILVERLINE
Ce produit est donc pour usage domestique.
*La tension d'utilisation de votre appareil est de 220-240 Volts~50 Hz
Une prise de terre est utilisée sur le câble du réseau électrique de l'appareil. Ce câble doit être absolument branché à une prise reliée à la terre.
Toutes les installations électriques doivent être effectuées par un électricien qualifié.
*Une installation effectuée par une personne non qualifiée pourrait entraîner un dysfonctionnement de l'appareil, ou un endommagement de l'appareil et des accidents.
Le câble d'alimentation électrique ne doit pas être pinçé ou tordu pendant l'installation. Le cordon électrique ne doit pas être installé près des cuisinières au risque de fondre et de causer un incendie.
*Ne branchez pas votre appareil avant d'en avoir terminé l'installation.
*Gardez la fiche dans un endroit accessible afin de pouvoir la déconnecter en cas de danger.
*Ne touchez pas les lampes lorsqu'elles sont restées allumées pendant longtemps. Étant donné qu'elles sont chaudes, elles pourraient vous brûler la main.
*Les hottes aspirantes sont conçues pour être utilisées pour un usage domestique de cuisine normale. Si elles sont utilisées à d'autres fins, une panne pourrait survenir et dans ce cas, elles ne seront plus sous garantie.
*Respectez les règles et consignes en vigueur en matière d'installation de la sortie d'air. (Cet avertissement ne s'applique pas à l'appareil utilisé sans cheminée.)
*La cuisson des aliments à flamber ne doit pas être réalisée sous l'appareil.
*Démarrez votre appareil après avoir posé la casserole, la poêle, etc. sur la plaque. Sinon, la température élevée pourrait entraîner la déformation de certaines parties de votre appareil.
*Avant de retirer la casserole, la poêle, etc., de la plaque, posez leur couvercle dessus.
*Ne laissez pas de l'huile chaude sur la plaque, car les casseroles qui contiennent de l'huile chaude peuvent s'enflammer.
*Faites attention aux rideaux et protections pendant la cuisson d'aliments comme les fritures car l'huile peut sauter.
*Assurez-vous que les filtres sont convenablement changés. Les filtres qui ne sont pas changés en temps opportun pourraient causer un incendie puisqu'ils sont maculés d'huile.
*N'utilisez pas les matériaux filtrants qui ne sont pas ignifuges à la place du filtre.
*N'utilisez pas votre appareil sans filtre en aluminium ; ne retirez pas les filtres lorsque l'appareil est en marche.
*En cas de flammes, coupez l'alimentation de l'appareil et des appareils de cuisson (Pour couper l'alimentation de l'appareil, il suffit de le débrancher de la prise).
*Votre appareil pourrait causer un incendie si le nettoyage n'est pas effectué périodiquement.
Coupez l'alimentation de l'appareil avant de procéder à l'entretien (Arrêtez l'alimentation de l'appareil en le débranchant).
*Lorsque la hotte et les appareils fonctionnant avec une énergie autre que l'électricité sont utilisés au même moment, la pression négative dans la pièce ne doit pas être supérieure à 4 Pa (4 x 10 ^-5 bar).
*Si un appareil fonctionnant avec du carburant ou un combustible gazeux se trouve au même endroit que votre hotte, le conduit d'échappement de cet appareil doit être totalement isolé de son volume et être de type hermétique.
*Lorsque la cheminée est branchée à votre appareil, utilisez des conduits de 150 mm ou 120 mm de diamètre. Les raccords de tuyaux doivent être le plus court possible avec le minimum de coudes.
*Tenez l'ensemble des équipements hors de la portée des enfants, car ils pourraient se révéler dangereux pour eux.
Assurez-vous que votre enfant ne joue pas avec l'appareil. Ne permettez pas aux enfants d'utiliser leur appareil.
*Si le câble électrique est endommagé, il doit être changé par le fournisseur, une agence d'entretien ou un personnel spécialisé au même endroit afin d’éviter toute situation dangereuse.
*En cas de flamme, arrêtez l'alimentation de la hôte puis les appareils de cuisson et couvrez la flamme. N'utilisez jamais de l'eau pour l'éteindre.
Utilisez un fusible de « MAX 6 A » lors de l'installation de la hotte aspirante pour votre sécurité.
« ATTENTION : Les parties accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec un appareil de cuisson ».
« L'appareil ne doit pas être utilisé par les enfants, des personnes représentant des capacités, physiques sensorielles ou mentales réduites ou qui manquent d'expérience et de connaissances, à moins qu'elles n'aient été formées et encadrées sur la question »
Avertissement relatif au transport et à la manutention.
Tout le matériel fourni dans l'emballage qui constitue votre appareil est recyclable. Veuillez respecter les signes inscrits sur la caisse de l'appareil pendant le transport. Servez-vous des poignées fixées sur les côtés de la caisse pour porter votre appareil.
Si vous avez besoin de transport
*Conservez l'emballage d'origine.
*Transportez votre produit dans sa caisse originale; respectez les signes relatifs au transport inscrits sur la caisse contenant l'appareil.
S'il n'y a pas d'emballage d'origine;
Ne mettez pas du matériel lourd dans la hotte de cheminée. Évitez des coups sur la surface externe. Emballez votre appareil pour éviter des dommages.
Pour l'installation, retirez l'appareil de son emballage :
Vérifiez que votre appareil n'est pas déformé. Les dommages et pannes liés au transport doivent être immédiatement signalés au responsable du transport. Si vous remarquez un dommage, veuillez contacter le distributeur. Ne laissez pas les enfants jouer avec le matériel d'emballage.
Emplacement de l'appareil

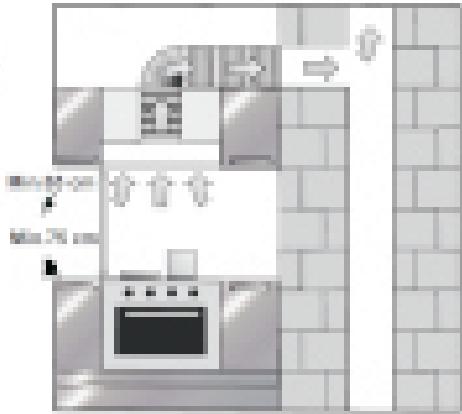

Après avoir installé votre appareil, la distance doit être de 65 cm au moins entre la hotte et la plaque électrique et de 75 cm au moins entre la hotte et les plaques à gaz. Figure 2
Installation, retrait de l'appareil de son emballage :
*Vérifiez s'il y a une quelconque déformation sur votre appareil.
*Les pannes et dommages causés par le transport doivent être immédiatement reportés au responsable du transport.
*Si vous constatez un dommage, veuillez le signaler au fournisseur.
*Ne permettez pas aux enfants de jouer avec le matériel d'emballage!
Assemblage sous le placard
4 trous sont percés sur la plaque en bois sous le placard selon le modèle d'assemblage. Un trou de sortie de cheminée de 130 mm de large est fait sur cette plaque en bois selon le modèle d'assemblage.
Installation de la cheminée de la HOTTE
Collez le plan de montage sur la surface où vous voudriez installer votre apparéil et faites des trous à l'aide d'une visseuse de 0 8 mm de diamètre à partir des points (A, B, C, D). Pour installer la cheminée, utilisez une perceuse de 0 4 mm de diamètre en vous référant à la hauteur. min/ max.
2240 Gabarit pour montage
Clouage des chevilles
Clouez les chevilles de 010 mm de diamètre aux trous
(A, B, C, D) pour fixer les vis d'accroche.
Pour la cheminée, fixez les chevilles de 2 × 6 ~mm aux trous de
∅ 4 mm de diamètre. Photo 2
Fixation des vis d'accroche
Insérez les vis de 5,5x45 mm aux chevilles (A, B) de
diamètre 8 déjà fixées dans le mur.
La distance entre le mur et la partie supérieure de la vis doit
Étreet 5mm. Photo 3
Photo 2 Photo 3
Fixation de la cheminée de la hotte
Ce modèle n'est pas disponible avec la plaque suspendue. Installez votre appareil à partir de la fente vers l'arrière, puis fixez les vis. Figure 3-3a
Figure 3
Figure 3
Figure 4

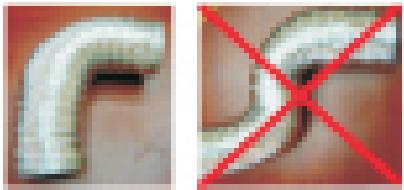

Fixation du tuyau en aluminium
Connectez le tuyau flexible en aluminium aux sorties de l'appareil et sur le mur de la cuisine. Assurez-vous que le raccordement ne l'a che pas pendant le fonctionnement de l'appareil à un débit d'air maximal. Figure 4
Posez la cheminée sur la coque.
Pour fixer la cheminée sur la coque, utilisez les vis RYSB de 3,9x9,5. Figure 5-5a
Pour cela, la puissance d'absorption de l'air, utilisez le moins de flexions et de coudes possible. Photo 4
Remplacement des lampes
Coupez l'alimentation de la hotte de cuisine. Retirez le filtre à cassettes en aluminium. Retirez la lampe en panne et remplacez-la par une nouvelle de la même catégorie. (Veuillez attendre que les lampes refroidissent pour éviter qu'elles ne soient préjudiciables à vos mains).
REMARQUE : Vous pouvez acheter les lampes chez les distributeurs agréés et services après-vente.
Remplacement de l'ampoule
Pour changer l'ampoule, tournez-la dans le sens contraire des aiguilles d'une montre et retirez-la. Remplacez-la avec une ampoule neuve de la même valeur en la tournant dans le sens horaire. Figure 6
Fonctions de l'appareil
Votre hotte peut fonctionner sans cheminée.
Utilisation avec la cheminée
L'appareil doit être connecté à une cheminée qui évacue l'air vers l'extérieur pendant l'utilisation avec la cheminée. Pour atteindre la meilleure performance, assurez-vous que les conduits suivent le chemin le plus court pour le raccordement à la cheminée. Notre appareil est conçu pour être utilisé avec la cheminée.
Attention!
La sortie de l'appareil ne doit pas être connectée aux canaux de ventilation qui évacuent aussi les autres fumées.
Filtre à charbon actif
Pour permettre à l'air de circuler de nouveau dans les endroits où la sortie d'air de la cheminée de l'appareil ne peut être raccordée à l'extérieur, il est nécessaire d'utiliser le filtre à charbon actif avec votre appareil. Vous pouvez acheter cet accessoire chez des distributeurs agréés et services après-vente.
Utilisation du filtre à charbon
Votre appareil est compatible avec un type de filtre à charbon précis.
Reportez-vous aux informations ci-après relatives à l'utilisation du filtre à charbon.
Avant de procéder à l'installation ou au remplacement du filtre à charbon, vous devez d'abord arrêter l'alimentation de votre appareil.
Les filtres à charbon doivent être remplacés par un nouveau filtre tous les 3 à 5 mois car ils sont utilisés dans des cuisines qui n'ont pas de sortie de cheminée.
Le filtre à charbon ne doit jamais être lavé.
Les filtres à graisses doivent être installés sur l'appareil même lorsque le filtré à charbon n'est pas utilisé. N'utilisez pas votre appareil sans filtré à graisses.
Remplacement du filtre à charbon
Il est nécessaire d'installer 2 filtres à charbon sur votre appareil.

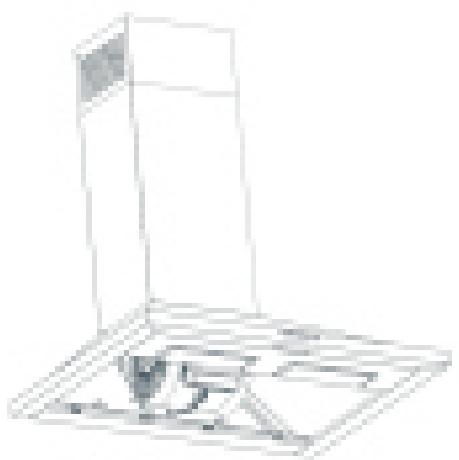

Pour installer le filtre à charbon, placez votre filtre sur les canaux de raccordement du moteur et tournez-le dans le sens horaire. Pour retirer le filtre, tournez-le dans le sens contraire. Figure 7
Figure 7
Entretien
*Déconnectez l'appareil du réseau électrique avant de procéder à l'entretien et au nettoyage.
*Le filtre à cassettes en aluminium retient la poussière et l'huile dans l'air.
*Le filtré métalique doit être lavé une fois par mois à l'eau chaude et savonnue ou, si possible, au lave-vaisselle (60 C).
Retirez le filtre à cassettes en aluminium en pressant sur les loquets élastiques aux extrémités. Après le nettoyage, il ne faut pas le réinstaller avant qu'il soit entièrement sec.
*La surface externe de la hotte de cuisine doit être nettoyée avec un torchon imbibé d'eau ou d'alcool.
*Veuillez éviter le contact des pièces électroniques avec de
L'eau ou des matériaux similaires.
L'utilisation des produits de nettoyage et d'entretien de l'inox disponibles sur le marché permettra de prolonger la durée de vie de votre appareil.
Avertissement : Les filtres en aluminium sont lavables en
machine. La couleur des filtres en aluminium pourrait changer après quelques lavages. Ce changement de couleur est tout à fait normal et ne requiert pas le remplacement du filtre.
Ventilation efficace
Afin d'assurer une bonne ventilation, laissez les fenêtres de votre cuisine fermées.
Aluminium lavable Filtre à cassettes
Remarque importante
Veuillez faire attention lorsque l'appareil fonctionne au même moment qu'un appareil qui fonctionne avec de l'air et un combustible (par exemple : appareil de chauffage, chauffe-eau, etc. qui fonctionnent avec du gaz, du carburant diesel, du charbon ou du bois), car la hotte de cuisine, en évacuant l'air, pourrait affecter négativement la combustion.
Cet avertissement ne s'applique pas à l'utilisation sans cheminée.
Choix du régime :
Votre appareil est doté de 3 niveaux de régime de ventilation. Selon la vapeur de la cuisson et de la friture, vous pouvez utiliser votre appareil à un régime bas, moyen ou élevé.
Pour permettre l'appareil en marche, appuyez sur les boutons de commande du panneau avant. Appuyez sur le bouton ARRET (OFF) du panneau de commande pour arrêter l'appareil. Il est recommandé de faire fonctionner l'appareil et la plaque simultanément afin que l'air puisse circuler. Grâce à cette méthode, la puissance d'absorption sera positivement affectée. Laissez votre hotte en marche pendant quel temps pour vous assurer que les odeurs et la vapeur soient absorbées.
Positions des boutons
Éclairage
Votre appareil est doté d'une lampe et d'un bouton pour contrôler l'éclairage. Appuyez sur le bouton de la lampe pour lancer l'éclairage.
Choix du régime :
Votre appareil est doté de 3 niveaux de ventilation. Selon la vapeur de la cuisson et de la friture, vous pouvez utiliser votre appareil à un régime bas, moyen ou élevé. Pour le fonctionnement de l'appareil, le panneau avant est doté d'un interrupteur du moteur et d'un interrupteur de la lampe. Veuillez sélectionner le régime de ventilation souhaité.
Positions des curseurs
Éclairage
Il y a sur l'appareil deux lampes et un interrupteur qui contrôlent l'éclairage. Pour permettre les lampes en marche, veuillez appuyer selon la position indiquée.
Choix du régime :
Votre appareil dispose de 3 niveaux de régime. Vous pourrez utiliser votre appareil en appuyant sur les boutons de commande.
Veuillez sélectionner le bouton du régime souhaité. Pour arrêter l'appareil, appuyez sur le même bouton.
Positions des boutons
Éclairage:
Votre appareil est doté d'une lampe et d'un bouton pour contrôler l'éclairage. Appuyez sur le bouton de la lampe pour lancer l'éclairage.
DESCRIPTIONS TECHNIQUES SPECIFIQUES
| Tension d'alimentation | 220-240 V 50Hz |
| Classe d'iso1ation du moteur | F |
| Classe d'iso1ation | CLASS I |
| Vérifiéz le raccordement électrique. (La tension du réseau électrique doit être comprise entre 220 et 240 V, laotine doit être branchée à une prise raccordée à la terre.) | Vérifiéz le commutateur du moteur. (Le commutateur du moteur doit être enposition MARCHE) | Vérifiéz le commutateur de la lampe. (Le commutateur de la lampe doit être enposition MARCHE) | Vérifiéz le filtre en aluminium (Le filtre à cassette en aluminium doit être lavé une fois par mois dans les conditions normales d'utilisation.) | Vérifiéz les lampes. (Les Lamps doivent être stables.) | Vérifiéz la sortie. (La sortie doit être ouverte) | Remplacement du filtre à charbon (Le filtre à charbon doit être remplace par un nouveau tous les 2 à 3 mois pour les modélles utilisant le filtre à charbon dans les conditions normales) | |
| La hotte aspirante ne fonctionne pas | X | X | |||||
| Les lampes d'éclairage ne fonctionnent pas | X | X | X | ||||
| L'aspiration d'air de la hotte est faible | X | ||||||
| La hotte n' évacue pas l'air vers l'extérieur (pour des pièces qui ne disposent pas de cheminée) | X | X |
Avant de contacter le service technique :
Assurez-vous que l'appareil est branché et que le fusible du câble électrique fonctionne. N'engagez aucune action qui pourrait endommager votre appareil. Avant de contacter le service technique, vérifiez votre hotte aspirante conformément au tableau 1. Si le problème persiste, veuillez contacter votre fournisseur ou le service le plus agréé.
Pour une bonne utilisation de la hotte de cuisine;
Utilisez des conduits de 150/120 mm de diamètre et le moins de courbes possible lorsque vous effectuez le branchement de la cheminée. Respectez les périodes de nettoyage des filtres en aluminium et les périodes de changement des filtres à charbon. Utilisez l'appareil à un régime moyen si la puissance d'aspiration maximum n'est pas nécessaire. Afin de s'assurer que la ventilation fonctionne correctement, les fenêtres de la cuisine doivent rester fermées.
Mise en circulation dans l'UE
SCD Luisina
La boisinière
35530 Servon-sur-Vilaine
FRANCE
Par la première, nous certifions que le produit mentionné ci-dessus correspond à toutes les définitions de la directive CEM 2004/108/CE.
Le produit mentionné ci-dessus répond aux demandes des directives suivantes:
- Directive relative à la basse tension 2006/95/CE
- Directive CEM 2004/108/CE
S. A. V:
Pour assurer ce service, le constructeur et SCD font confiance à:
Société Française de Garantie
Impasse Évariste Galois
Cs 30001
13106 Roussset Cedex
Hotline tel: 04 88 78 89 00
Par e-mail: sfg@sfg.fr
