MODE D'EMPLOI DFM064A53 BOSCH
[fr] Notice d'utilisation et de montage

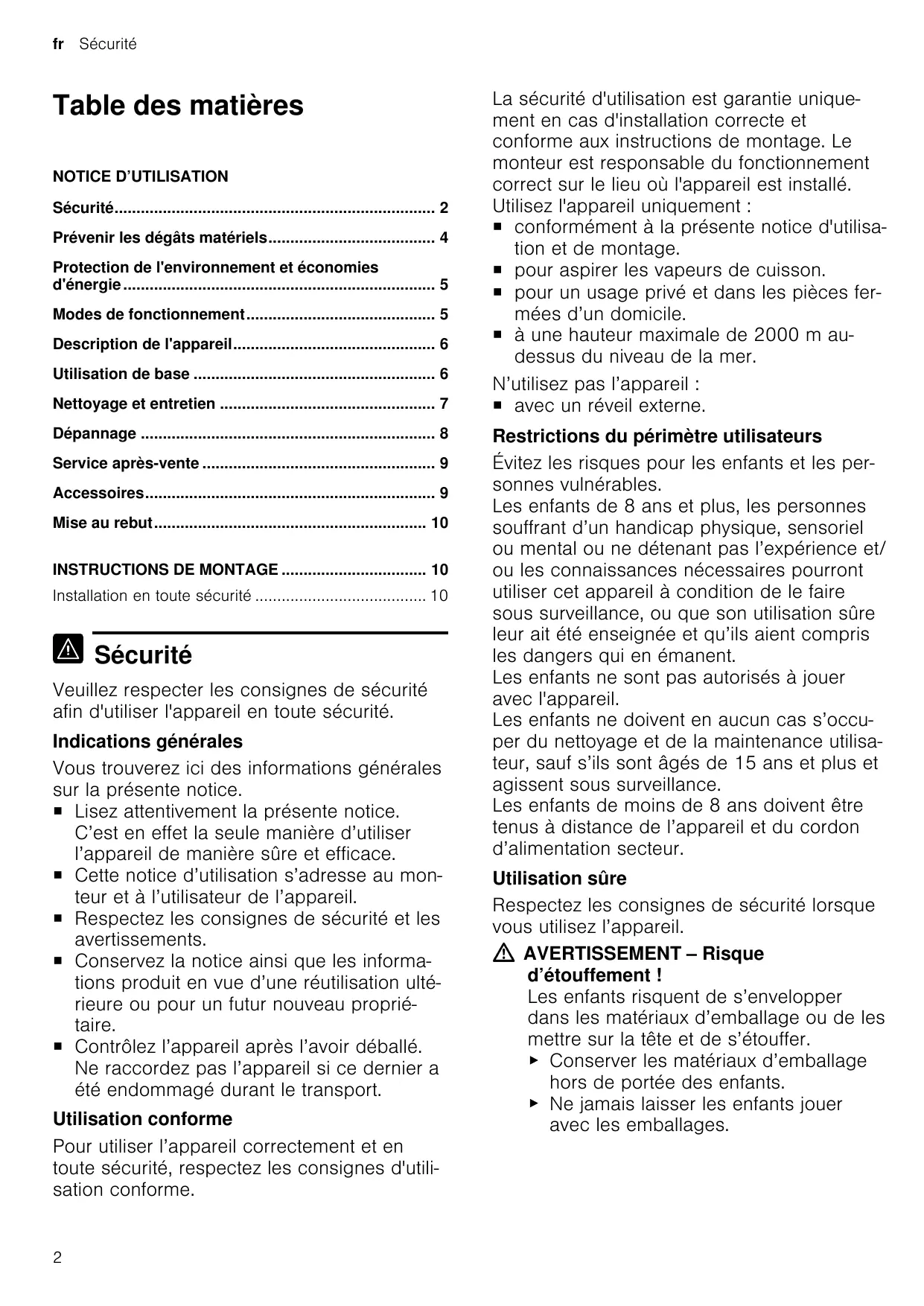

Table des matières
NOTICE D'UTILISATION
Sécurité.... 2
Prévenir les dégâts matériels.... 4
Protection de l'environnement et économies d'énergie.... 5
Modes de fonctionnement.... 5
Description de l'appareil.... 6
Utilisation de base 6
Nettoyage et entretien 7
Dépannage 8
Service après-vente 9
Accessoires....9
Mise au rebut.... 10
INSTRUCTIONS DE MONTAGE 10
Installation en toute sécurité .... 10
Sécurité
Veuillez respecter les consignes de sécurité afin d'utiliser l'appareil en toute sécurité.
Indications générales
Vous trouverez ici des informations générales sur la présente notice.
■ Lisez attentivement la présente notice.
C'est en effet la seule manière d'utiliser l'appareil de manière sûre et efficace.
- Cette notice d'utilisation s'adresse au mon-
teur et à l'utilisateur de l'appareil.
■ Respectez les consignes de sécurité et les avertissements.
- Conservez la notice ainsi que les informations produit en vue d'une réutilisation ultérieure ou pour un futur nouveau propriétaire.
- Contrôlez l'appareil après l'avoir déballé. Ne raccordez pas l'appareil si ce dernier a été endommagé durant le transport.
Pour utiliser l'appareil correctement et en toute sécurité, respectez les consignes d'utilisation conforme.
La sécurité d'utilisation est garantie uniquement en cas d'installation correcte et conforme aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.
Utilisez l'appareil uniquement :
■ conformément à la présente notice d'utilisation et de montage.
■ pour aspirer les vapeurs de cuisson.
■ pour un usage privé et dans les pièces fermées d'un domicile.
- à une hauteur maximale de 2000 m au-dessus du niveau de la mer.
N'utilisez pas l'appareil :
■ avec un réveil externe.
Restrictions du périmètre utilisateurs
Évitez les risques pour les enfants et les personnes vulnérables.
Les enfants de 8 ans et plus, les personnes souffrant d'un handicap physique, sensoriel ou mental ou ne détenant pas l'expérience et/ou les connaissances nécessaires pourront utiliser cet appareil à condition de le faire sous surveillance, ou que son utilisation sûre leur ait été enseignée et qu'ils aient compris les dangers qui en émanent.
Les enfants ne sont pas autorisés à jouer avec l'appareil.
Les enfants ne doivent en aucun cas s'occuper du nettoyage et de la maintenance utilisateur, sauf s'ils sont âgés de 15 ans et plus et agissent sous surveillance.
Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation secteur.
Utilisation sûre
Respectez les consignes de sécurité lorsque vous utilisez l'appareil.
⚠ AVERTISSEMENT – Risque d'étouffement !
Les enfants risquent de s'envelopper dans les matériaux d'emballage ou de les mettre sur la tête et de s'étouffer.
- Conserver les matériaux d'emballage hors de portée des enfants.
▶ Ne jamais laisser les enfants jouer avec les emballages.
⚠ AVERTISSEMENT – Risque d'empoisonnement !
Il existe un risque d'intoxication par réaspiration des gaz de combustion. Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage au gaz, au fioul, au bois ou au charbon, les chauffe-eau intégré sous cuve, chauffe-eau accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (par ex., cheminée). Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines. L'absence d'un apport d'air suffisant crée une pression négative. Les gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.
En cas d'utilisation simultanée de l'appareil en mode évacuation extérieure et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit suffisant.
▶ Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Cette valeur n'est réalisable que si l'apport d'air frais nécessaire à la combustion est assuré par des ouvertures non obturables, par exemple dans des portes ou fenêtres, associées à un caisson mural d'entrée et de sortie d'air, ou bien par d'autres moyens techniques. Un caisson mural d'entrée et de sortie d'air ne suffit pas à assurer la valeur minimale nécessaire.
- Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.
▶ Si l'appareil est utilisé exclusivement en mode recirculation de l'air, le fonctionnement est possible sans restriction.
⚠️ AVERTISSEMENT – Risque d'incendie !
■ Les dépôts de graisse dans les filtres à graisse peuvent s'enflammer.
▶ Ne faites jamais fonctionner l'appareil sans filtre à graisse.
▶ Nettoyez les filtres à graisse env. tous les 2 mois.
▶ Ne travaillez jamais avec une flamme nue à proximité de l'appareil (par ex. ne faites rien flamber).
- Installez l'appareil à proximité d'un foyer à combustibles solides (par ex. bois ou charbon) uniquement en présence d'un capot fermé et non amovible. Il ne doit pas y avoir de projection d'étincelles.
■ L'huile et la graisse chaudes s'en-flamment rapidement.
- Surveillez constamment l'huile et la graisse chaudes.
N'éteignez jamais de l'huile ou de la graisse enflammée avec de l'eau. Éteignez le foyer. Étouffez les flammes prudemment avec un couvercle, une couverture ou quelque chose de similaire.
■ Les foyers à gaz dégagent une forte chaleur lorsqu'aucun récipient n'est posé dessus. Un appareil de ventilation monté au-dessus d'eux risque alors d'être endommagé ou de prendre feu.
▶ Utilisez les foyers à gaz uniquement avec un récipient placé dessus.
■ Le fonctionnement simultané de plusieurs foyers au gaz engendre une forte production de chaleur. Un appareil de ventilation monté au-dessus d'eux risque alors d'être endommagé ou de prendre feu.
▶ Utilisez les foyers à gaz uniquement avec un récipient placé dessus.
- Réglez la vitesse de ventilation la plus élevée.
▶ Ne faites jamais fonctionner en même temps deux foyers gaz à feu vif pendant plus de 15 minutes. Deux foyers à gaz correspondent à un brûleur grande puissance.
▶ Ne faites jamais fonctionner les grands brûleurs de plus de 5 kW avec la plus grande flamme pendant plus de 15 minutes, par ex. un wok.
⚠️ AVERTISSEMENT – Risque de brûlure !
■ Les éléments accessibles deviennent chauds pendant le fonctionnement.
▶ Ne touchez jamais les éléments chauds.
▶ Éloignez les enfants.
■ L'appareil devient chaud pendant son fonctionnement.
▶ Laissez refroidir l'appareil avant de le nettoyer.
⚠ AVERTISSEMENT – Risques de blessures !
■ Certaines pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives.
- Nettoyez l'intérieur de l'appareil avec précaution.
■ Les objets déposés sur l'appareil peuvent tomber.
▶ Ne déposez aucun objet sur l'appareil.
■ Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements.
▶ N'effectuez aucune modification sur la construction électrique ou mécanique.
- La lumière de l'éclairage par LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1).
▶ Ne regardez pas directement l'éclairage par LED allumé pendant plus de 100 secondes.
⚠ AVERTISSEMENT – Risque d'électrocution !
■ Un appareil endommagé ou un cordon d'alimentation secteur endommagé est dangereux.
▶ N'utilisez jamais un appareil endommagé.
▶ Ne tirez jamais sur le cordon d'alimentation secteur pour débrancher l'appareil du secteur. Débranchez toujours la fiche du cordon d'alimentation secteur.
▶ Si l'appareil ou le cordon d'alimentation secteur est endommagé, débranchez immédiatement le cordon d'alimentation secteur ou coupez le fusible dans le boîtier à fusibles.
▶ "Rubrique service après-vente."
→ Page 9
Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil.
■ Les réparations non conformes sont dangereuses.
Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil.
- Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil.
Afin d'écarter tout danger quand le cordon d'alimentation secteur de cet appareil est endommagé, seul le fabricant ou son service après-vente ou toute autre personne de qualification équivalente est habilité à le remplacer.
■ L'infiltration d'humidité peut occasionner un choc électrique.
- Avant le nettoyage, retirez la fiche secteur ou déconnectez le fusible dans le boîtier à fusibles.
▶ Ne pas utiliser de nettoyeur vapeur ou haute pression pour nettoyer l'appareil.
⚠️ AVERTISSEMENT – Risque d'explosion!
Les nettoyants caustiques fortement alcalins ou acides peuvent provoquer des explosions lorsqu'ils entrent en contact avec des pièces d'aluminium situées dans le compartiment de nettoyage du lave-vaisselle.
N'utilisez jamais de nettoyants caustiques fortement alcalins ou acides. Notamment, n'utilisez aucun produit de nettoyage d'origine commerciale ou industrielle pour nettoyer des pièces en aluminium, par exemple des filtres à graisse pour hottes aspirantes.
Prévenir les dégâts matériels
Respectez les consignes suivantes afin de ne pas endommager votre appareil, vos accessoires ou autres ustensiles de cuisine.
ATTENTION!
■ La condensation peut provoquer de la corrosion.
▶ Allumez toujours l'appareil lorsque vous cuisine afin d'éviter la formation de condensation.
■ Si de l'humidité pénètre dans les éléments de commande, des dommages peuvent survenir.
- Ne nettoyez jamais les éléments de commande avec un chiffon humide.
■ Un nettoyage incorrect endommage les surfaces.
▶ Respectez les consignes de nettoyage.
- N'utilisez pas de produits de nettoyage agressifs ou récurants.
■ L'eau de condensation qui s'écoule à l'arrière peut endommager l'appareil.
- Le conduit d'évacuation doit être installé à partir de l'appareil avec au moins 1° de pente.
■ Si vous sollicitez les éléments de design de manière incorrecte, ils peuvent se casser.
▶ Ne tirez pas sur les éléments de design.
- Ne posez ou ne suspendez aucun objet sur/à des éléments de design.
Protection de l'environnement et économies d'énergie
Protégez l'environnement tout en faisant un usage économique de votre appareil et en éliminant correctement les matériaux recyclables.
Élimination de l'emballage
Les emballages sont écologiques et recyclables.
▶ Veuillez éliminer les pièces détachées après les avoir triées par matière.
Vous trouverez des informations sur les circuits actuels d'élimination auprès de votre revendeur spécialisé ou de l'administration de votre commune/ville.
Eliminez l'emballage en respectant l'environnement.
Économies d'énergie
Si vous respectez les instructions suivantes, votre appareil consommera moins de courant.
Aérez suffisamment la pièce lorsque vous cuisinez.
+ L'appareil fonctionne plus efficacement et fait moins de bruit.
Adaptez la vitesse du ventilateur à l'intensité des vapeurs de cuisson.
- Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie.
Utilisez uniquement la vitesse intensive en cas de besoin.
En cas de vapeurs de cuisson intensives, sélectionnez dès que possible une vitesse de ventilation plus importante.
+ Les odeurs se répandent moins dans la pièce.
Éteignez l'appareil quand vous n'en avez plus besoin.
+ L'appareil ne consomme ainsi aucune énergie.
Éteignez l'éclairage quand vous n'en avez plus besoin.
+ L'éclairage ne consomme ainsi aucune énergie.
Nettoyez ou remplacez les filtres aux intervalles spécifiés.
+ L'efficacité de l'appareil augmente.
Utilisez le couvercle de cuisson.
+ Les vapeurs de cuisson et les condensats sont réduits.
Modes de fonctionnement
Mode évacuation extérieure
L'air aspiré est débarrassé des particules de graisse par les filtres, et transite par un conduit avant de gagner l'extérieur.
L'air ne doit pas être acheminé dans une cheminée servant à l'évacuation des gaz d'appareils qui sont utilisés pour la combustion de gaz ou d'autres combustibles (cela ne s'applique pas aux appareils de recyclage).
■ Si l'air vicié circule par une cheminée ou une cheminée d'évacuation des gaz, vous devrez d'abord obtenir l'accord du ramoneur compétent dans votre quartier.
■ Si l'air sortant traverse la paroi extérieure, il convient d'utiliser un caisson télescopique mural.
Mode recirculation de l'air
L'air aspiré est nettoyé par l'intermédiaire des filtres à graisse et d'un filtre anti-odeurs, puis il est renvoyé dans la pièce.
Pour lier les odeurs en mode recirculation de l'air, vous devez installer un filtre anti-odeurs. Pour connaître les différentes possibilités d'utiliser l'appareil en mode recirculation de l'air, consultez notre catalogue ou votre revendeur spécialisé. Vous pouvez vous procurer les accessoires dans un commerce spécialisé, auprès du service après-vente ou sur la boutique en ligne.
Description de l'appareil
Découvrez les composants de votre appareil.

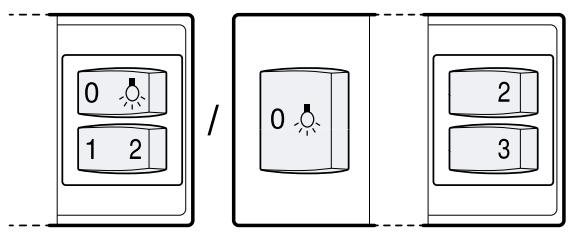

Éléments de commande Variante 1 et 2
Les éléments de commande vous permettent de configurer toutes les fonctions de votre appareil et vous donnent des informations sur l'état de fonctionnement.
| 1 | Activer la vitesse de ventilation 1. |
| 2 | Activer la vitesse de ventilation 2. |
| 3 | Activer la vitesse de ventilation 3. |
| ☀️ | Allumer l'éclairage |
| 0 | Éteindre l'éclairage |
Éléments de commande Variante 3
Les éléments de commande vous permettent de configurer toutes les fonctions de votre appareil et vous donnent des informations sur l'état de fonctionnement.
| 1 | Allumer ou éteindre l'appareil |
| + | Augmenter la vitesse de ventilation |
| - | Réduire la vitesse de ventilation |
| ∞ | Allumer ou éteindre l'éclairage |
Utilisation de base
Cette section contient des renseignements essentiels sur l'utilisation de votre appareil.
Bandeau de commande Variante 1 et 2
Mettre l'appareil sous tension
▶ Sortez le tiroir-filtre.
√ L'appareil démarre à la vitesse de ventilation sélectionnée.
Mettre l'appareil hors tension
- Introduisez le tiroir-filtre jusqu'en butée.
Régler la vitesse de ventilation
▶ Appuyez sur 1, 2 ou 3.
Allumer l'éclairage
Vous pouvez allumer et éteindre l'éclairage indépendamment de la ventilation.
▶ Appuyez sur 🌿.
Éteindre l'éclairage
▶ Appuyez sur 0.
Bandeau de commande, variante 3
Mettre l'appareil sous tension
- Sortez le tiroir-filtre.
- Appuyez sur ①.
√ L'appareil démarre à la vitesse de ventilation 2.
Mettre l'appareil hors tension
-
Appuyez sur ①.
-
Introduisez le tiroir-filtre.
Régler la vitesse de ventilation
▶ Appuyez sur + ou —.
Activer la vitesse intensive
Si des odeurs ou des fumées particulièrement fortes se développent, vous pouvez utiliser la vitesse intensive.
- Appuyez sur + jusqu'à ce que toutes les LED s'allument sur l'affichage.
- Après environ 6 minutes, l'appareil passe automatiquement à une vitesse de ventilation inférieure.
Désactiver la vitesse intensive
Pour régler une vitesse de ventilation de votre choix, appuyez sur —.
Activer la poursuite du ventilateur
En mode de poursuite du ventilateur, l'appareil continue à fonctionner pendant un certain temps, puis s'éteint automatiquement.
Condition préalable : L'appareil est allumé.
▶ Introduisez le tiroir-filtre.
√ L'appareil s'éteint automatiquement après env. 10 minutes.
Allumer l'éclairage
Vous pouvez allumer et éteindre l'éclairage indépendamment de la ventilation.
▶ Appuyez sur 🌿.
Nettoyage et entretien
Pour que votre appareil reste longtemps opérationnel, nettoyez-le et entretenez-le avec soin.
Produits de nettoyage
Vous pouvez vous procurer les produits de nettoyage appropriés auprès du service après-vente ou sur la boutique en ligne.
⚠️ AVERTISSEMENT – Risque d’électrocution !
L'infiltration d'humidité peut occasionner un choc électrique.
- Avant le nettoyage, retirez la fiche secteur ou déconnectez le fusible dans le boîtier à fusibles.
- Ne pas utiliser de nettoyeur vapeur ou haute pression pour nettoyer l'appareil.
⚠️ AVERTISSEMENT – Risque de brûlure !
L'appareil devient chaud pendant son fonctionnement.
▶ Laissez refroidir l'appareil avant de le nettoyer.
ATTENTION!
Des produits nettoyants inappropriés peuvent endommager les surfaces de l'appareil.
- Ne pas utiliser de produits de nettoyage agressifs ou récurants.
▶ N'utilisez pas de nettoyants fortement alcoolisés.
- Ne pas utiliser de tampon en paille métallique ni d'éponge à dos récurant.
- N'utilisez pas de nettoyant spécial pour le nettoyage à chaud.
Utilisez uniquement des nettoyants pour vitres, des racloirs à verre ou des produits d'entretien pour acier inox si ceux-ci sont recommandés dans les instructions de nettoyage de la pièce correspondante.
- Rincez soigneusement les tissus éponges avant de les utiliser.
Nettoyer l'appareil
Nettoyez l'appareil comme indiqué, afin de ne pas endommager les différentes surfaces et pièces par un nettoyage incorrect ou par des produits de nettoyage non appropriés.
⚠️ AVERTISSEMENT – Risque d'explosion !
Les nettoyants caustiques fortement alcalins ou acides peuvent provoquer des explosions lorsqu'ils entrent en contact avec des pièces d'aluminium situées dans le compartiment de nettoyage du lave-vaisselle.
N'utilisez jamais de nettoyants caustiques fortement alcalins ou acides. Notamment, n'utilisez aucun produit de nettoyage d'origine commerciale ou industrielle pour nettoyer des pièces en aluminium, par exemple des filtres à graisse pour hottes aspirantes.
⚠️ AVERTISSEMENT – Risque d’électrocution !
L'infiltration d'humidité peut occasionner un choc électrique.
- Avant le nettoyage, retirez la fiche secteur ou déconnectez le fusible dans le boîtier à fusibles.
- Ne pas utiliser de nettoyeur vapeur ou haute pression pour nettoyer l'appareil.
⚠️ AVERTISSEMENT – Risque de brûlure !
L'appareil devient chaud pendant son fonctionnement.
▶ Laissez refroidir l'appareil avant de le nettoyer.
⚠️ AVERTISSEMENT – Risques de blessures !
Certaines pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives.
▶ Nettoyez l'intérieur de l'appareil avec précaution.
- Respectez les informations sur les produits de nettoyage.
→ "Produits de nettoyage", Page 7
-
Selon la surface, nettoyez comme suit :
-
Nettoyez les surfaces en acier inoxydable avec une lavette éponge et de l'eau chaude additionnée de produit de nettoyage dans le sens du brossage.
- Nettoyez les surfaces laquées avec une lavette éponge et de l'eau chaude additionnée de produit de nettoyage.
- Nettoyez l'aluminium avec un nettoyant pour vitres et un chiffon doux.
- Nettoyez le plastique avec un nettoyant pour vitres et un chiffon doux.
-
Nettoyez le verre avec un nettoyant pour vitres et un chiffon doux.
-
Séchez-les ensuite avec un chiffon doux.
- Sur les surfaces en acier inoxydable, appliquez une fine pellicule de produit pour acier inox avec un chiffon doux.
Vous pouvez vous procurer les produits d'entretien pour acier inox auprès du service après-vente ou sur la boutique en ligne.

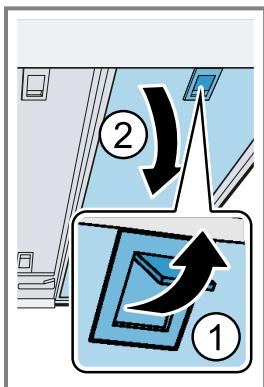

Démonter les filtres à graisse
- Retirez entièrement le tiroir-filtre.
- ATTENTION ! Les filtres à graisse qui tombent peuvent endommager la table de cuisson qui se trouve en-dessous.
- Avec une main sous le filtre à graisse, interceptez ce dernier.
Remarque : Démontez d'abord les filtres à graisses dans le tiroir-filtre, puis retirez les filtres à graisses de l'appareil.
Ouvrez les dispositifs de verrouillage des filtres à graisse.
- Retirez les filtres à graisse des fixations.
Pour éviter l'égouttement de graisse, tenez les filtres à graisse à l'horizontale.
Nettoyage des filtres à graisse au lave-vaisselle
Les filtres à graisse filtrent la graisse issue de la vapeur de cuisson. Des filtres à graisse régulièrement nettoyés assurent un haut niveau d'absorption des graisses.
⚠️ AVERTISSEMENT – Risque d'incendie !
Les dépôts de graisse dans les filtres à graisse peuvent s'enflammer.
ATTENTION!
Les filtres à graisse peuvent être endommagés par pin- cement.
▶ Ne coincez pas les filtres à graisse.
Remarque : Lorsque vous nettoyez un filtre à graisse au lave-vaisselle, de légères décolorations peuvent apparaître. Ces décolorations n'ont aucune influence sur le fonctionnement des filtres à graisse.
Condition préalable : Les filtres à graisse sont retirés.
→ "Démonter les filtres à graisse", Page 7
-
Respectez les informations sur les produits de nettoyage.
→ "Produits de nettoyage", Page 7
-
Placez les filtres à graisse en vrac dans le lave-vaisselle.
Ne nettoyez pas les filtres à graisse très encrassés avec de la vaisselle.
En présence de salissures tenaces, vous pouvez utiliser un dégraissant spécial. Vous trouverez un dégraissant auprès du service après-vente ou sur la boutique en ligne.
-
Démarrez le lave-vaisselle.
Pour le réglage de la température, choisissez 70 °C maximum.
-
Laissez s'égoutter les filtres à graisse.
Nettoyage manuel des filtres à graisse
Les filtres à graisse filtrent la graisse issue de la vapeur de cuisson. Des filtres à graisse régulièrement nettoyés assurent un haut niveau d'absorption des graisses.
⚠️ AVERTISSEMENT – Risque d'incendie !
Les dépôts de graisse dans les filtres à graisse peuvent s'enflammer.
Condition préalable : Les filtres à graisse sont retirés.
→ "Démonter les filtres à graisse", Page 7
- Respectez les informations sur les produits de nettoyage.
→ "Produits de nettoyage", Page 7
- Faites tremper les filtres à graisse dans un produit de nettoyage chaud.
En présence de salissures tenaces, vous pouvez utiliser un dégraissant spécial. Vous trouverez un dégraissant auprès du service après-vente ou sur la boutique en ligne.
- Nettoyez les filtres à graisse à l'aide d'une brosse.
- Rincez-les soigneusement.
- Laissez s'égoutter les filtres à graisse.
Montage des filtres à graisse
ATTENTION!
Les filtres à graisse qui tombent peuvent endommager la table de cuisson qui se trouve en-dessous.
- Avec une main sous le filtre à graisse, interceptez ce dernier.
- Insérez le filtre à graisse.
- Basculez les filtres à graisse vers le haut, puis encliquetez les verrous.
- Assurez-vous que les verrous s'encliquettent.
Dépannage
Vous pouvez corriger par vous-même les petits défauts de votre appareil. Lisez les renseignements de dépannage avant de contacter le service consommateurs. Vous vous épargnerez ainsi des dépenses inutiles.
⚠️ AVERTISSEMENT – Risques de blessures !
Les réparations non conformes sont dangereuses.
Seul un personnel qualifié est en droit d'effectuer des réparations sur l'appareil.
- Si l'appareil est défectueux, appeler le service après-vente.
⚠️ AVERTISSEMENT – Risque d’électrocution !
Les réparations non conformés sont dangereuses.
Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil.
Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil.
Afin d'écarter tout danger quand le cordon d'alimentation secteur de cet appareil est endommagé, seul le fabricant ou son service après-vente ou toute autre personne de qualification équivalente est habilité à le remplacer.
Dysfonctionnements
| Dérangement | Cause | Résolution de problème |
| L'appareil ne fonctionne pas. | La fiche secteur du cordon d'alimentation secteur n'est pas branchée. | ► Branchez l'appareil au réseau électrique. |
| Le fusible est défectueux. | ► Vérifiez le fusible dans le boîtier à fusibles. |
| L'alimentation électrique est tombé en panne.Différentes causes sont possibles. | ► Vérifiez si l'éclairage du compartiment ou d'autres appareils dans la pièce.► Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente, ou à un spécialiste agréé (installateur d'équipement électrique).► Appelez le service après-vente.→ "Service après-vente", Page 9 |
| L’éclairage par LED ne fonctionne pas. | | |
Service après-vente
Si vous avez des questions, si vous n'avez pas réussi à remédier par vous-même à un dérangement qui affecte l'appareil ou si l'appareil doit être réparé, veuillez vous adresser à notre service après-vente.
De nombreux problèmes peuvent être corrigés grâce aux informations de dépannage du présent manuel ou sur notre site internet. Si vous ne parvenez pas à les corriger, veuillez vous adresser à notre service après-vente.
Nous nous efforcerons de toujours trouver une solution adaptée et essayerons d'éviter la visite inutile d'un technicien du service après-vente.
Nous nous assurons que votre appareil est réparé à l'aide de pièces de rechange d'origine et par un technicien dûment qualifié dans le cadre de la prestation de garantie ou après son échéance.
Les pièces de rechange relatives au fonctionnement de l'appareil et conformes à l'ordonnance d'écoconception correspondante sont disponibles auprès de notre service après-vente pour une durée d'au moins 10 ans à partir de la mise sur le marché de votre appareil dans l'Espace économique européen.
Remarque : Dans le cadre des conditions de la garantie, le recours au service après-vente est gratuit.
Pour plus d'informations sur la durée et les conditions de la garantie dans votre pays, adressez-vous à notre service après-vente, à votre revendeur ou consultez notre site internet.
Lorsque vous contactez le service après-vente, vous avez besoin du numéro de produit (E-Nr.) et du numéro de fabrication (FD) de votre appareil.
Vous trouverez les données de contact du service après-vente dans la liste ci-jointe ou sur notre site Web.
Numéro de produit (E-Nr) et numéro de fabrication (FD)
Le numéro de série (E-Nr.) et le numéro de fabrication (FD) sont indiqués sur la plaque signalétique de l'appareil.
Selon le modèle, la plaque signalétique se trouve :
■ à l'intérieur de l'appareil (retirer le filtre à graisse).
■ sur la partie supérieure de l'appareil.
Pour retrouver rapidement les données de votre appareil et le numéro de téléphone du service consommateurs, n'hésitez pas à les recopier ailleurs.
Accessoires
Utilisez les accessoires d'origine. Ils ont été spécialement élaborés pour votre appareil. Vous trouverez ici un aperçu des accessoires fournis avec votre appareil et de leur utilisation.
| Accessoires | Référence |
| Filtre à charbon actif (remplacement) | DSZ4551 |
| Kit de recyclage | DSZ4545 |
| Baguette poignée en acier inox, 60 cm | DSZ4685 |
| Baguette poignée en acier inox, 90 cm | DSZ4985 |
| Baguette poignée noire, 60 cm | DSZ4686 |
| Baguette poignée noire, 90 cm | DSZ4986 |
| Accessoires | Référence |
| Baguette poignée blanche, 60 cm | DSZ4682 |
| Baguette poignée blanche, 90 cm | DSZ4982 |
Autres accessoires
Vous pouvez acheter des accessoires auprès du service après-vente, dans les commerces spécialisés ou sur Internet.
Vous trouverez un large choix d'accessoires pour votre appareil sur Internet ou dans nos brochures : www.bosch-home.com
Les accessoires sont spécifiques à l'appareil. Lors de l'achat, indiquez toujours la désignation exacte de votre appareil (E-Nr.).
Pour connaître les accessoires disponibles pour votre appareil, consultez notre boutique en ligne ou le service après-vente.
Mise au rebut
Apprenez comment mettre au rebut correctement les appareils usagés.
Mettre au rebut un appareil usagé
La destruction dans le respect de l'environnement permet de récupérer de précieuses matières premières.
- Débrancher la fiche du cordon d'alimentation secteur.
- Couper le cordon d'alimentation secteur.
- Mettre au rebut l'appareil dans le respect de l'environnement.
Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.
Instructions de montage
Respectez ces informations lors du montage de l'appareil.

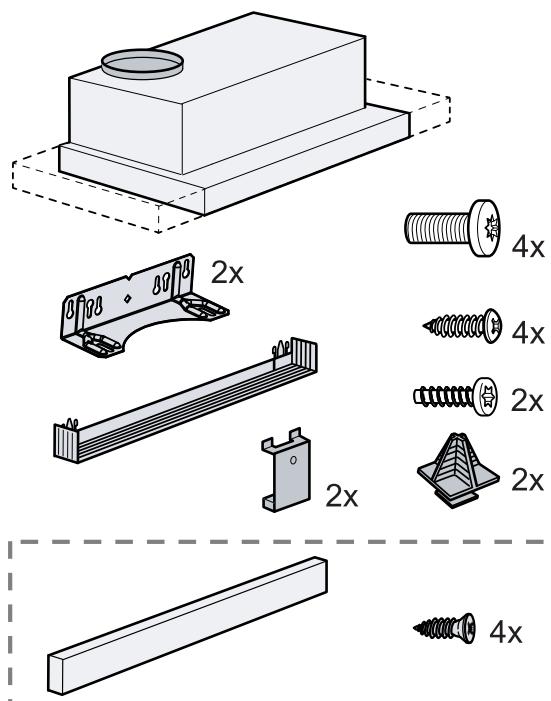

Contenu de la livraison
Après avoir déballé le produit, inspectez toutes les pièces pour détecter d'éventuels dégâts dus au transport et pour vous assurer de l'intégralité de la livraison.
Selon l'équipement de l'appareil

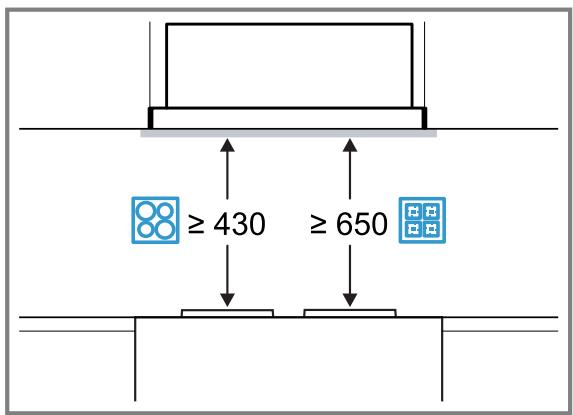

Distances de sécurité
Respectez les distances de sécurité de l'appareil.
Installation en toute sécurité
Respectez les consignes de sécurité lorsque vous installez cet appareil.
AVERTISSEMENT – Risque d'empoisonnement !
Il existe un risque d'intoxication par réaspiration des gaz de combustion. Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage au gaz, au fioul, au bois ou au charbon, les chauffe-eau intégré sous cuve, chauffe-eau accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (par ex., cheminée). Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines. L'absence d'un apport d'air suffisant crée une pression négative. Les gaz toxiques provenant de la chemi-
née ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.
En cas d'utilisation simultanée de l'appareil en mode évacuation extérieure et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit suffisant.
▶ Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Cette valeur n'est réalisable que si l'apport d'air frais nécessaire à la combustion est assuré par des ouvertures non obturables, par exemple dans des portes ou fenêtres, associées à un caisson mural d'entrée et de sortie d'air, ou bien par d'autres moyens techniques. Un caisson mural d'entrée et de sortie d'air ne suffit pas à assurer la valeur minimale nécessaire.
- Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.
▶ Si l'appareil est utilisé exclusivement en mode recirculation de l'air, le fonctionnement est possible sans restriction.
⚠ AVERTISSEMENT – Risque d'étouffement !
Les enfants risquent de s'envelopper dans les matériaux d'emballage ou de les mettre sur la tête et de s'étouffer.
- Conserver les matériaux d'emballage hors de portée des enfants.
▶ Ne jamais laisser les enfants jouer avec les emballages.
⚠️ AVERTISSEMENT – Risque d'incendie !
■ Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer.
Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur.
- Veuillez respecter les indications relatives à votre appareil de cuisson. Si votre table de cuisson combine des foyers gaz et électrique, l'écart maximal s'applique.
Montez l'appareil avec un seul coté directement à côté d'un meuble haut ou près d'un mur haut. La distance par rapport au meuble haut ou au mur doit être d'au moins 50 mm.
■ Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer.
▶ Ne travaillez jamais avec une flamme nue à proximité de l'appareil (par ex. ne faites rien flamber).
- Installez l'appareil à proximité d'un foyer à combustibles solides (par ex. bois ou charbon) uniquement en présence d'un capot fermé et non amovible. Il ne doit pas y avoir de projection d'étincelles.
⚠ AVERTISSEMENT – Risques de blessures !
■ Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives.
▶ Portez des gants de protection.
■ Si l'appareil n'est pas correctement fixé, il risque de tomber.
- Tous les éléments de fixation doivent être montés solidement et de façon sûre.
■ L'appareil est lourd.
▶ 2 personnes sont nécessaires pour déplacer l'appareil.
▶ Utilisez exclusivement des moyens appropriés.
■ Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements.
▶ N'effectuez aucune modification sur la construction électrique ou mécanique.
⚠ AVERTISSEMENT – Risque d'électrocution !
■ Les composants à arêtes vives à l'intérieur de l'appareil peuvent endommager le câble de raccordement.
▶ Ne pincez pas et ne coincez pas le câble de raccordement.
■ Un appareil endommagé ou un cordon d'alimentation secteur endommagé est dangereux.
▶ N'utilisez jamais un appareil endommagé.
▶ Ne tirez jamais sur le cordon d'alimentation secteur pour débrancher l'appareil du secteur. Débranchez toujours la fiche du cordon d'alimentation secteur.
▶ Si l'appareil ou le cordon d'alimentation secteur est endommagé, débranchez immédiatement le cordon d'alimentation secteur ou coupez le fusible dans le boîtier à fusibles.
▶ "Rubrique service après-vente."
→ Page 9
Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil.
■ Les réparations non conformes sont dangereuses.
Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil.
Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil.
Afin d'écarter tout danger quand le cordon d'alimentation secteur de cet appareil est endommagé, seul le fabricant ou son service après-vente ou toute autre personne de qualification équivalente est habilité à le remplacer.
■ Les installations non conformes sont dangereuses.
Pour le raccordement et l'utilisation de l'appareil, respectez impérativement les indications figurant sur la plaque signalétique.
L'appareil doit être branché uniquement à une source d'alimentation avec courant alternatif à l'aide d'une prise murale correctement installée et reliée à la terre.
▶ Le système à conducteur de protection de l'installation électrique de la maison doit être conforme.
N'alimentez jamais l'appareil par l'intermédiaire d'un appareil de commutation externe, par ex. une minuterie ou une télécommande.
Si l'appareil est encastré, la fiche du cordon d'alimentation secteur doit être aisément accessible. Si un accès libre est impossible, un dispositif de coupure omnipolaire doit être installé dans l'installation à câblage fixe, conformément aux conditions de la catégorie de surtension III et aux réglementations d'installation.
Lors de l'installation de l'appareil, veiller à ce que le cordon d'alimentation secteur ne soit pas coincé ni endommagé.
Remarques concernant la situation d'encastrement
■ Installez cet appareil dans une armoire de cuisine.
Remarques concernant le conduit d'évacuation
Le fabricant de l'appareil n'assume aucune garantie pour les problèmes de fonctionnement liés à la tuyauterie.
■ Utilisez un conduit d'évacuation court et droit avec un diamètre de conduit aussi grand que possible.
■ Des conduits d'évacuation longs et rugueux, comportant plusieurs coudes ou ayant des diamètres trop petits réduisent la puissance d'aspiration et augmentent le bruit du ventilateur.
- Utilisez un conduit d'évacuation en matériau non inflammable.
■ Pour éviter tout retour de condensat, montez le conduit d'évacuation de l'appareil avec 1° de pente.
Conduits ronds
Utilisez des conduits ronds avec un diamètre intérieur de 150 mm (recommandé) ou d'au moins 120 mm.
Gaines plates
Utilisez des gaines plates dont la section intérieure correspond au diamètre des conduits ronds :
■ Un diamètre de 150 mm correspond env. à 177 cm².
■ Un diamètre de 120 mm correspond env. à 113 cm².
■ Si des conduits de plusieurs diamètres sont utilisés, il faut prévoir des rubans d'étanchéité.
- N'utilisez pas de gaines plates avec des déviations aiguës.
Remarques concernant le branchement électrique
Pour pouvoir connecter l'appareil électriquement en toute sécurité, respectez ces consignes.
⚠ AVERTISSEMENT – Risque d'électrocution !
- À tout moment, il doit être possible de débrancher l'appareil du réseau électrique. L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière réglementaire.
- La prise du cordon d'alimentation secteur doit être librement accessible après le montage de l'appareil.
-
Si cela n'est pas possible, un dispositif de coupure omnipolaire doit être installé dans l'installation électrique fixe conformément aux conditions de la catégorie de surtension III et aux prescriptions d'installation.
Seul un électricien qualifié est autorisé à procéder à l'installation électrique fixe. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.
-
Les composants à arêtes vives à l'intérieur de l'appareil peuvent endommager le câble de raccordement.
Les composants à arêtes vives à l'intérieur de l'appareil peuvent endommager le câble de raccordement.
- Ne pincez pas et ne coincez pas le câble de raccordement.
■ Reprenez les valeurs de raccordement figurant sur la plaque signalétique dans le compartiment intérieur de l'appareil.
■ Déposez le filtre à graisse afin de pouvoir voir la plaque signalétique.
■ La ligne de raccordement fait env. 1,30 m de long.
- Cet appareil est conforme aux dispositions CE régissant l'antiparasitage.
■ L'appareil est conforme à la classe de protection 1. Par conséquent, utilisez uniquement cet appareil avec une prise à conducteur de protection.
■ Ne branchez pas l'appareil à l'alimentation électrique pendant l'installation.
■ Assurez-vous que la protection contre les contacts accidentels est garantie par l'installation.
Indications générales
Prenez en compte les remarques générales lors de l'installation.
■ L'installation doit se faire en respectant les prescriptions actuellement en vigueur dans le bâtiment, ainsi que les prescriptions publiées par les compagnies distributrices d'électricité et de gaz.
■ Lors de l'évacuation de l'air vicié, il convient de respecter les prescriptions officielles et légales, telles que celles établies par les autorités régionales.
■ La largeur de la hotte aspirante doit être au moins aussi grande que celle de la table de cuisson.
■ Pour capter de façon optimale les vapeurs de cuisson, installez l'appareil au centre, au-dessus de la plaque de cuisson.
■ Pour atteindre l'appareil sans difficulté lors de l'entretien, choisissez un lieu d'installation facilement accessible.
■ Les surfaces de l'appareil sont fragiles. Lors de l'installation, évitez de les endommager.
Installation
Contrôle du meuble
- Vérifiez que le meuble d'encastrement est horizontal et a une capacité de charge suffisante.
L'appareil pèse au maximum 18 kg.
- Assurez-vous que les meubles d'encastrement résistent à la chaleur jusqu'à 90 °C.
- Assurez-vous que le meuble d'encastrement est toujours stable après les travaux de découpe.
- Assurez-vous que le meuble d'encastrement correspond aux dimensions suivantes :
| Largeur | 600 mm |
| Profondeur | min. 320 mm |
| Hauteur | min. 390 mm |
Préparer le meuble
Condition préalable : Le meuble est adapté au montage
→ "Contrôle du meuble", Page 13.
- Couvrez la table de cuisson afin d'éviter tout endommagement.
- Veillez à ce que la stabilité du meuble d'encastrement soit garantie après les travaux de découpe.
- Si la profondeur du meuble dépasse 310 mm, retirez une partie du panneau arrière.

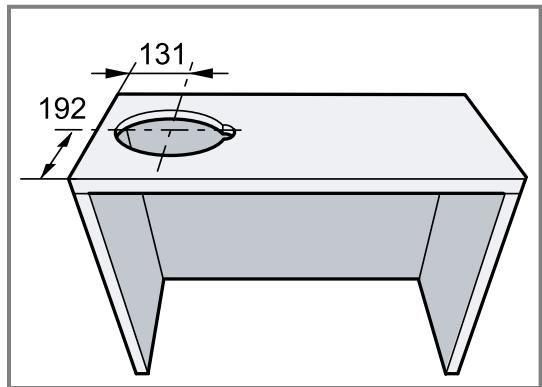

- Réalisez la découpe pour le raccordement des tuyaux.
- Le cas échéant, retirez le fond du meuble.
- Enlevez les copeaux.

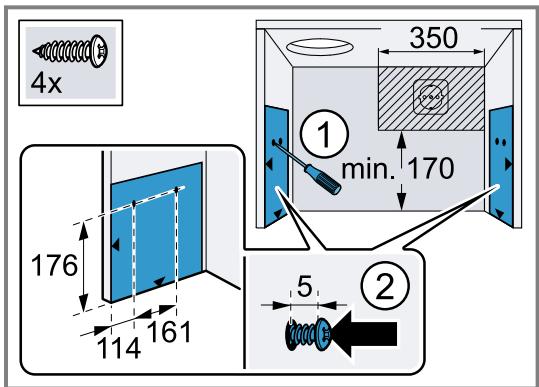

- Tracez les points de fixation sur les parois intérieures du meuble à l'aide du gabarit fourni et pré-percez-les avec un poinçon.

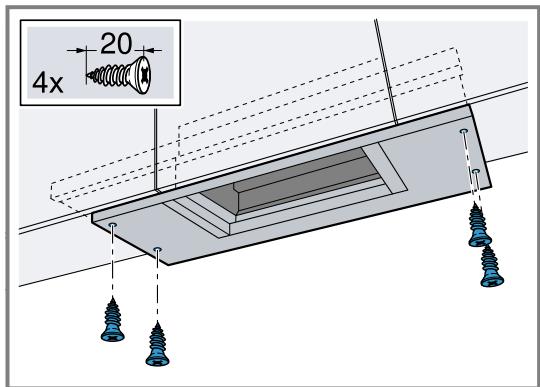

- Vissez les 4 vis jointes des cornières jusqu'à 5 mm de distance.
Préparer l'appareil

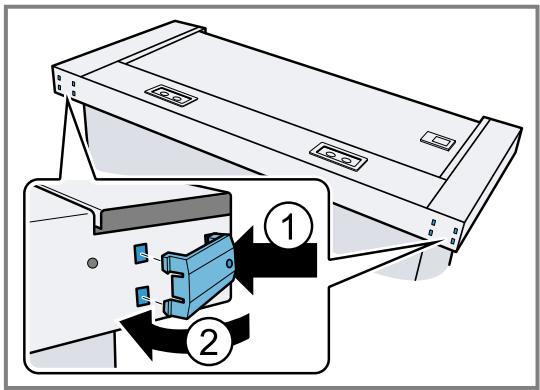

- Insérez les supports pour la baguette murale au dos de l'appareil dans les évidements à l'extérieur, et rabattez-les vers le centre de l'appareil.

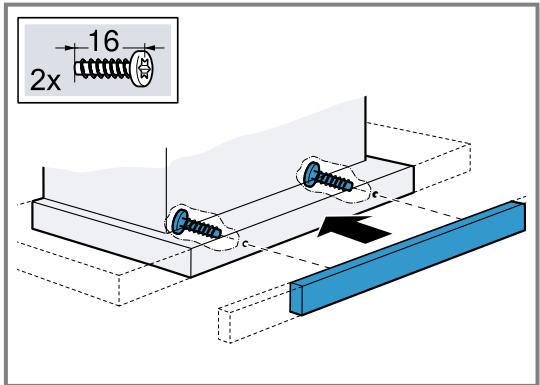

- Fixez la baguette poignée au tiroir-filtre avec les vis fournies.

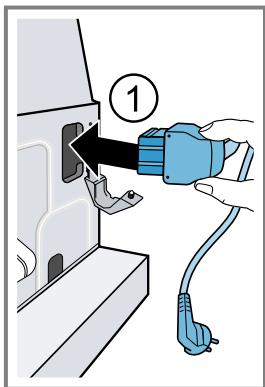

- Branchez le câble secteur fourni à l'appareil et fixez-le avec la décharge de traction.

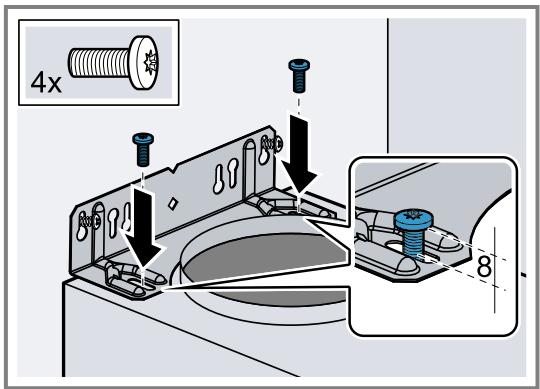

- Vissez les 2 équerres de fixation sur l'appareil. Attention à la position des vis. Vissez alors les vis jusqu'à 8 mm de distance.
Monter l'appareil

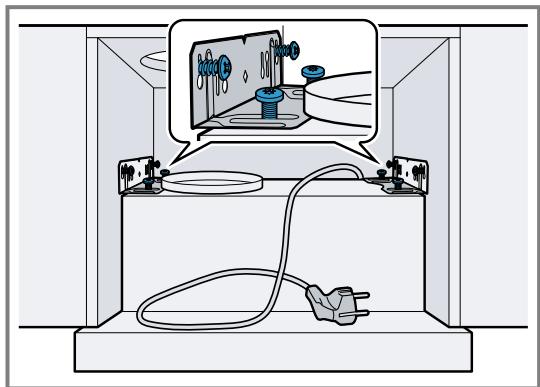

- Accrochez l'appareil avec les cornières sur les vis dans le meuble, alignez et vissez.
- Largeur de l'appareil 90 cm : tirez le tiroir-filtre complètement vers l'avant. Vissez également l'appareil sur les meubles supérieurs latéraux par le bas avec 2 vis chacune à gauche et à droite.

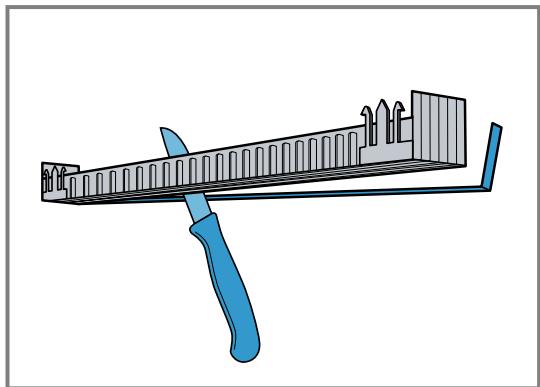

- Adaptez la baguette murale à la distance entre l'appareil et le mur.

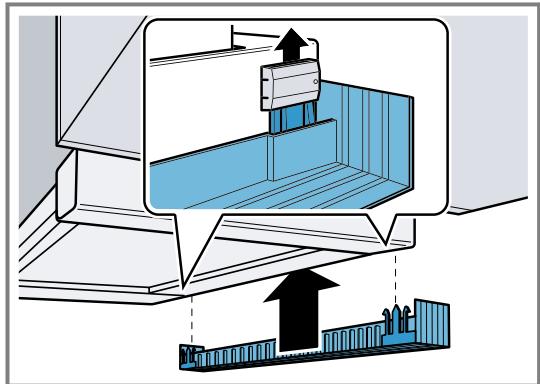

- Encliquetez la baguette murale dans les supports.
- Montez les filtres à graisse.
- Réalisez le raccordement des tuyaux.
- Établissez le branchement électrique.
Remarque
Vous pouvez parer le boîtier de la hotte aspirante à l'intérieur du meuble haut. Ce faisant, respectez les consignes suivantes :
■ Le fond de séparation ne doit pas reposer sur le boîtier.
■ Le parement avant ne doit pas être fixé au boîtier.
■ L'accès au boîtier pour le changement du filtre et le Service après-vente doit rester possible.
Modifier la butée du tiroir-filtre
Sur certaines versions d'appareil, il est possible de modifier la butée du tiroir-filtre. Ces appareils disposent de barres de distance permettant de régler la baguette poignée de l'appareil à fleur avec le meuble d'encastrement.
- Tirez le tiroir-filtre vers l'avant.

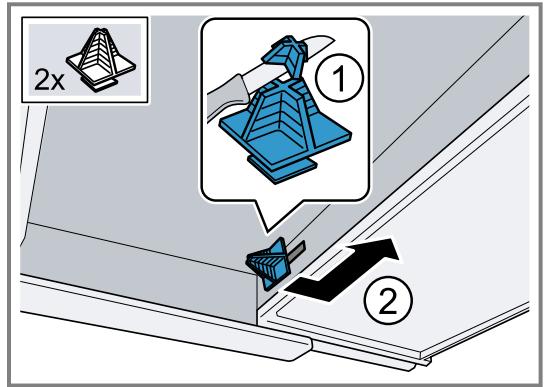

- Raccourcissez la barre de distance à la cote souhaitée et insérez-la dans la fente prévue à cet effet.
