MODE D'EMPLOI ELYPS 7050 - ELYPS 7052 NOVY
La SA HIL. LANNOY & FILS se réserve le droit de modifier à tout moment et sans préavis la construction et les prix de leurs produits.
La hotte est une hotte murale très silencieuse et performante.
Sa mise en place doit être réalisée par un installateur qualifié. Le non-respect de cette condition entraîne la suppression de la garantie constructeur et tout recours en cas d'accident.
2. Commande electronique
fig.1
- touche marche/arrêt
- touche réduction de vitesse
- affichage de la vitesse
- touche d'augmentation de vitesse
- touche d'éclairage
Pour une bonne efficacité, il est conseillé :
de mettre en fonctionnement la hotte dès le début de la cuisson de l’arrêter quelques minutes après la fin de la cuisson
Mise en MARCHE de la HOTTE
Enfoncez la touche 1.
Selection de la vitesse
La hotte dispose de 4 vitesses dont une intensive "P". En fonction de la vitesse affichée, pour augmenter la vitesse appuyer sur la touche 4, pour diminuer la vitesse, appuyer sur la touche 2.
ARRET De la HOTTE
Pour arrêter la hotte et éclairage, appuyer sur la touche 1. En appuyant à nouveau sur la touche 1, la hotte redémarre sur la vitesse utilisée avec l'éclairage.
Vitesse intensive temporisee "POWER"
Pour accéder à la vitesse intensive, appuyer sur la touche "+" jusqu'à ce que la lecture "P" s'affiche. Cette vitesse intensive fonctionne pendant 20 minutes, ce qui suffit amplement. Au-delà, retour automatique en vitesse 3.
N'utiliser cette vitesse qu'en circonstances extrêmes. N'utiliser certainement jamais comme vitesse standard.
Eclairage
Enfonce la touche 5 pour la mise en marche ou arrêt de l'éclairage. L'éclairage peut être mis en marche, même si le moteur ne fonctionne pas.

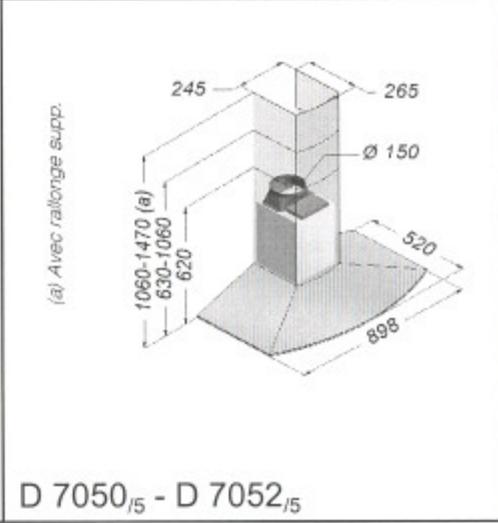

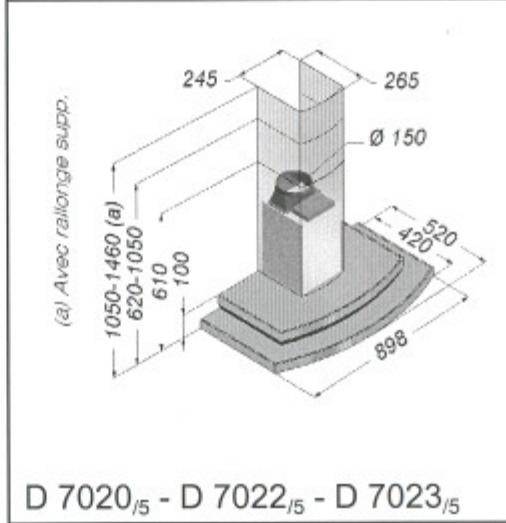

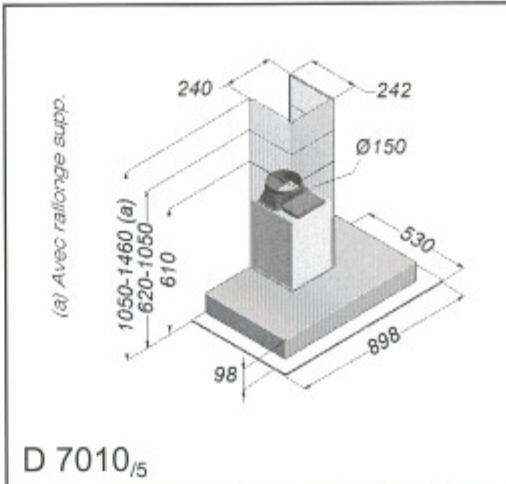

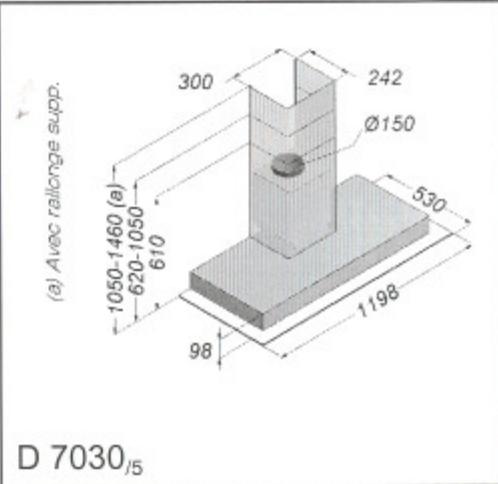

3. Montage de la HOTTE
(Voir notice de pose ci-jointe)
11. SCHEMA ELECTRIQUE D 7030/5, D 7080/5-serie et D 7200/5
fig. 6
4. Raccordement electrique
Raccordement électrique sur le cordon avec fiche bipolaire + terre. L'intensité du courant figure sur la plaque signalétique. Utilisez une prise avec terre.
La prise doit être montée visiblement et bien accessible. Le remplacement doit se faire par un installateur qualifié.
5. Fonctionnement
La hotte est dotée d'une puissante turbine de 500m³/h (D7030_/5, D7080_/5 - série et 7200_/5.. 850~m^3/h) qui absorbe les vapeurs à travers un filtre à graisses pour les évacuer ensuite à l'extérieur.
Deux carters en inox brossé déterminent les couloirs d'aspiration périphérique, ce qui assure un traitement efficace de toute la surface couverte par la hotte.
Veillez à ce que votre raccordement soit hermétique : utilisez de l'adhésif alu D 906.292.
L'évacuation doit être la plus courte et la plus directe possible. Assurez-vous du libre découverte à l'air : tout étranglement, rétréci, chapeau de couverture, grillage est contre indiqué.
fig. 2
Pour une sortie murale, utilisez le clapet de façon NOVY à volets mobiles type D 906.178 VK 20.
fig. 3
10. SCHEMA Electrique
fig. 5
Important! Un filtre trop chargé dégage et peut représenter un risque d'incendie. Ne négligez jamais le nettoyage périodique.
9. Remplacement des LAMPES halogenes
- Oter le verre de protection de la lampe en insérant la pointe d'un tournevis pour faire levier
- procède au remplacement de la lampe en la maintenant avec un chiffon
- remettre en place le verre de protection
Les hottes murales sont équipées de 2 lampes halogènes de 20 W. Consommation totale avec éclairage : 180 W. (D 7030/5, D 7080/5-serie et 7200/5 : 310 W)
6. Arrivee d'air
Quelles que soient les dimensions de votre cuisine, votre hotte ne peut évacuer que l'équivalent de l'air de remplacement que vous laissez entrer dans la pièce. C'est pourquoi, lors de l'utilisation de la hotte, il est important que de l'air frais puisse entrer dans la cuisine par une grille d'aération haute ou BASSE ou par une porte ou une fenêtre entrouverte.
En cas d'entrée d'air insuffisante, une dépression peut apparaître dans le conduit de chauffage, par exemple feu ouvert, chaudière.
Lors de l'emploi simultané de la hotte et d'appareils utilisant une énergie autre que l'électricité (gaz, charbon) la dépression dans la cuisine ne peut pas dépasser 4 Pa (= 0,04 mBar)
7. Sécurité
Pour un fonctionnement rationnel, il est conseillé de prendre en considération les notions suivantes.
- N'utilisez jamais un conduit déjà en service pour une autre fonction comme par exemple un conduit de chauffage.
- Hauteur minimale d'implantation au-dessus d'une table de cuisson : 600 à 700 mm.
- Contrôler la plaque signalétique.
- Placez les casseroles de façon que les buées ne sortent pas du plan inférieur de votre hotte.
- Evitez les courants d'air au-dessus du plan de cuisson.
- Ne laissez jamais votre friteuse sans surveillance. Il est strictement interdit de flamber sous la hotte.
8. Remplacement et entretien des filtres
La hotte est équipée de deux filtres 100% métalliques (4 filtres pour la hotte D 7030_/5, D 7080_/5 -serie et D 7200_/5 ). Suivant la fréquence d'utilisation, et au moins 2 fois par mois, les filtres doivent être enlevés et nettoyés. Les filtres sont accessibles par l'ouverture en bascule vers vous des deux carters en inox (4 carters pour la hotte D 7200_/5 ).
- pour ouvrir : tirer le carter vers le bas en le maintenant fermement.
- pour ôter les filtres, tirer vers le bas sur la languette.
fig. 4
Nettoyage
a) dans le lave-vaisselle b) préparez dans l'évier de l'eau chaude additionnée d'un détergent ammoniaqué ou de soude. Laissez tremper le filtre et nettoyez-le pour en éliminer toutes les particules. Rincez et contrôlez la propriété par mirage à contre-jour. Egouttez, séchez et remettez en place. Ne pas utiliser de poudre non dissoute.
L'extérieure de la hotte se nettoie avec un chiffon humide et un détergent doux. Ne pas utiliser des produits aggressifs, abrasifs, ou chlorés. L'utilisation d'eau de Javel est également très néfaste.
