MODE D'EMPLOI DH090EAV SAMSUNG

Consignes de Sécurité 3 ■ Vue de l'unité interieure 8

CONSEILS D'UTILISATION

Contrôles périodiques 10 ■ Protections permises par le système de contrôle d'unité 11 ■ Conseils d'utilisation 12 ■ Limites de fonctionnement 13 Nettoyer le climatisationur 14 ■ Problèmes et Solutions 15

Comment éliminer ce produit (déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente.

Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Consignes de sécurité

Les précautions de sécurité sont fournies afin de protéger la sécurité des utilisateurs et de prévenir des dommages aux biens. Assurez-vous de suivre les suivants et d'utiliser le climatiseur correctement. - Gardez ce manuel d'installation et le mode d'emploi ensemble dans un endroit facile à les retrouver lorsqu'you'vez besoin de relire après avoir lu complètement.

Avertissement

• Cela indique la possibilité de graves blessures ou de la mort.

LORS de l'installation

N'installez pas l'unité dans un endroit où il y a une unité de gaz inflammable. Cela risque de provoquer une explosion.

Ne pas installer l'unité extérieure où il y a le risque de chute comme sur un haut mur externe ou l'extérieur de la terrasse.

Ne mettez pas à la terre le tuyau d'eau, de gaz, le paratonnerre ou le téléphone.

Contactez le centre de service si le climatiseur est sous l'eau.

L'installation doit être effectuée par un installateur ou un personnel qualifié lors de l'installation de l'unité pour la première fois ou de sa réinstallation.

Concernant l'alimentation

Ne pas tirer le câble électrique ou toucher la prise de courant avec les mains mouillées.

Ne pas plier le câble électrique par force ou le climatiseur pour éviter la panne.

Installez l'interrupteur et le disjoncteur réservés au climatiseur.

Utilisez la source d'alimentation avec le câblage séparé réservé au climatiseur.

Utilisez le fusible du courant nominal.

Si la prise de courant est endommagée, faites-la remplacer par le fabricant ou un mécanicien qualifié pour éviter le risque.

Pendant le fonctionnement

N'essayez pas de réparer, de déplacer, modifier ou réinstaller l'unité par vous-même. Assurez-vous que ces installations doivent être effectuées par un personnel qualifié afin d'éviter un choc électrique ou un incendie.

Ne jamais mettre aucun obstacle en face de l'unité. Assurez-vous que l'unité est ventilée correctement tout le temps. Ne pas mettre de vêtements ou d'autres matériels la dessus.

Ne jamais insérer rien entre les lames de sortie d'air car cela risque d'abimer le ventilateur et pourrait entraîner la blessure. Gardez les enfants loin de l'unité.

Lors de l'utilisation d'une télécommande sans fil, la distance ne doit pas être plus de 7 mètres depuis le climatiseur. (Si possible)

Le fabricant ne saurait être tenu responsable en cas d'endommagement résultant de modifications ou d'erreurs dans les connections électriques ou hydrauliques.

En cas d'échec du respect de l'instruction d'installation ou d'utilisation de l'unité sous autres conditions que celles indiquées dans le tableau du manuel d'installation de l'unité 'Limits du fonctionnement', cela rendra nulle la garantie de l'unité immédiatement.

Ne jamais renverser toute sorte de liquide dans l'unité. Si cela se produit, débranche la prise de courant ou éteignez l'émetteur principal de l'unité, puis contactez un centre de service autorisé.

Si vous n'utilisez pas la télécommande sans fil pour une durée prolongée, enlevez les batteries si possible. (Si possible)

Ne pas raccorder le chauffage électrique au climatiseur ou le réparer par vous-même.

Ne pas mettre aucun matériel pour que les enfants ne marchent pas au-dessus.

Se debarasser de l'unite

Avant de jeter le dispositif, il est nécessaire de retirer les batteries et de les enlever séparément pour le recyclage.

Lorsque vous avez besoin de vous débarrasser de l'unité, consultez votre marchand. Si les conduits sont enlevés incorrectement, le fluide frigorigène peut couler et entrer en contact avec votre peau, ce qui risque de provoquer la blessure. Cela pollue l'environnement en se débloquent dans l'atmosphère.

Recyclez ou débarrasssez-vous du matériel d'emballage de ce produit dans le respect de l'environnement.

Attention

• Cela indique la possibilité de graves blessures ou d'endommagement à l'environnement lors de son dysfonctionnement.

LORS de l'installation

Installez le climatiseur à l'abri du rayon solaire ou du chauffage, et à l'abri de l'eau.

Installez l'unité extérieure pour laisser l'air décharger correctement. Evitez un endroit qui risque de déranger voire par les bruits.

Installez le tuyau d'évacuation pour que l'eau coule sûrement et correctement.

Concernant l'alimentation

Débranchez le disjoncteur lorsque vous n'utilisez pas le climatiseur pour une durée prolongée pour économiser l'énergie.

Contactez le centre de service ou le fabricant si vous pouvez réparer le climatiseur.

Contactez le centre de service après avoir éteint le climatiseur s'il y a un bruit étrange ou une odeur brûlante ou une fumée.

Pendant le fonctionnement

Ne pas boire d'eau du climatiseur.

Ne pas utiliser le climatiseur longtemps dans une salle ou dans un endroit où il y a un bébé ou une personne âgée.

Évitez que l'air froid et chaud parviennent directement à des gens, aux animaux domestiques, ou à des plantes pour une durée prolongée.

Ne pas marcher sur le climatiseur ou placer un objet lourd au-dessus.

Évitez que l'eau entre dans le climatiseur.

Pendant le fonctionnement

Ne pas toucher les tuyaux reliés au climatiseur.

Ne pas utiliser le climatiseur pour maintenir la machine, la nouriture, les animaux domestiques, les plantes ou les cosmétiques.

Ne pas imposer de charges excessives au climatiseur.

Assurez-vous que le filtre d'air n'est pas exposé au rayon solaire direct.

Eteignez le climatiseur et si le ventilateur s'arrête de fonctionner, nettoyez le climatiseur.

Assurez-vous d'insérer le filtre d'air.

L'appareil n'est pas fait pour l'utilisation de petits enfants ou des handicapés sans surveillance: les petits enfants doivent être surveillés pour assurer qu'ils ne jouent pas avec l'appareil.

Ne pas nettoyer le climatiseur en vaporisant de l'eau directement ou avec du benzène, du diluant ou de l'alcool.

Traitez le matériel d'emballage en conformité des exigences locales.

La puissance d'entrée et le courant d'entrée maximaux sont mesurés selon IEC et la puissance d'entrée et le courant d'entrée sont mesurés selon le standard ISO.

La surface de l'échangeur de chaleur est affûtée, donc faites attention lors du nettoyage.

Tous les matériels servant à la fabrication et à l'emballage de l'unité doivent être appropriés à l'environnement et recyclables.

Les unités peuvent différer selon le modèle.

Unité intérieure

EH035EAV1

Unité intérieure

EH052/070EAV1

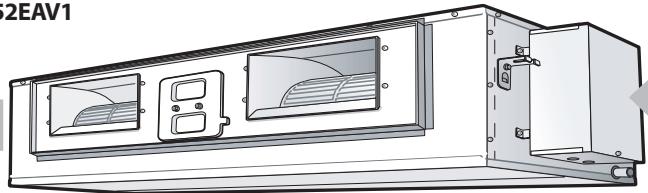

Unité intérieure

DH052/070EAS

DH052EAV1

Sortie d'air

Entree d'air

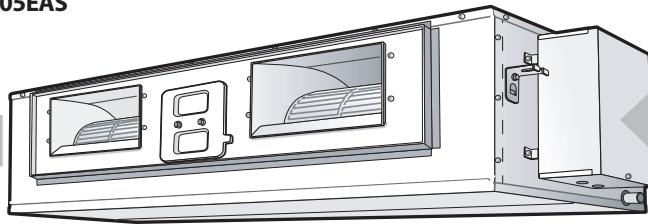

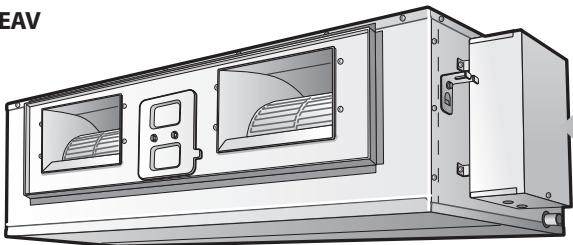

Unité intérieure

DH070EAV1

DH090EAV

DH105EAS

Sortie d'air

Entree d'air

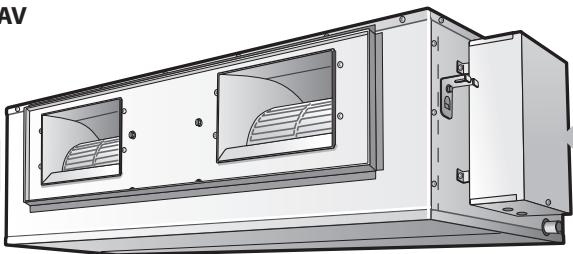

Unité intérieure

DH105EAV

Sortied'air

Entree d'air

Unité intérieure

DH140EAV

Sortiedair

Entree d'air

Type	Description	Mensuel	Tous les 4 mois	Une fois par an
Unité intérieure	Nettoyer le filtré à air	● (1)
	Nettoyer la casserole de drain condensé (2)			●
	Nettoyer complètement l'échangeur de chaleur (2)			●
	Nettoyer le tuyau de drain condensé (2)		●
	Changer les piles de la télécommande			●
Unité extérieur	Nettoyer l'échangeur de chaleur en dehors de l'unité (2)		●
	Nettoyer l'échangeur de chaleur à l'intérieur de l'unité (2)			●
	Nettoyer les composants électriques avec le jet d'air (2)			●
	Vérifier si tous les composants électriques sont bien visés (2)			●
	Nettoyer le ventilateur (2)			●
	Vérifier si tout ventilateur est bien serré (2)			●
	Nettoyer la casserole de drain condensé (2)			●

• Les contrôles et les opérations d'entretien décrites sont essentiels pour garantir l'efficacité du climatiseur. La fréquence de ces opérations change selon les caractéristiques du secteur, la quantité de poussière, etc. (1) Les opérations décrites doivent être effectuées plus fréquemment si le lieu d'installation est très poussiéreux. (2) Ces opérations doivent toujours être effectuées par un personnel qualifié. Pour des informations plus détaillées, voir le manuel d'installation.

Protections permises par le système de contrôle d'unité

Type de protection	Description	Opération	Quand il permet
Protection contre l'air froid	ventilateur interne éteint	Chauffage par la pompe à chaleur	Lors du fonctionnement
Cycle de dégivrage	ventilateur interne éteint	Chauffage par la pompe à chaleur	Lors du fonctionnement
Protection antigel de batterie interne	compresseur éteint	Refroidissement lors du fonctionnement
Début retardé de compresseur	Le démarrage du compresseur est retardé.	Refroidissement ou chauffage par la pompe à chaleur	À la mise en train ou pendant lechioix du mode d'opération

Attention

Quand le climatiseur fonctionne en mode de pompe à chaleur, il exécute plusieurs cycles de dégivrage afin d'enlever le gel qui a pu se déposer sur l'unité extérieure (aux basses températures). Dans ce cas, le ventilateur interne est automatiquement coupé et remis en marche seulement après que le cycle de dégivrage est accompli.

Voici quelques conseils à suivre lors de l'utilisation du climatiseur.

Aspect	Conseil
Chauffage	La pompe à chaleur du climatiseur absorbe la chaleur de l'air extérieur pour l'amener à l'intérieur. Si la température extérieure chaute, la capacité àCHAuffer du climatiseur diminuera églaement.Si la pièce n'est pas encore assez chaude, il est reconntré d'utiliser un apparéil de chauffage supplémentaire.
Gelée & Dégivrage	Lorsque la température extérieure est faible et le taux d'humidité élevé, du givre peut se former sur l'unité extérieur en mode HEAT.Si c'est le cas:◆ Le climatiseur nechauffe plus.◆ Le mode de dégivrage se déclenchera automatiquement pour une durée d'environ 10 minutes.◆ La vapeur d'eau produit sur l'unité extérieure dans le mode de dégivrage est sans danger.(Uniquement pour la pompe de chaleur)Aucune intervention de votre part n'est nécessaire; au boutd'environ sept minutes, le climatiseur se remet en marche normalement.
Températures iIntérieure et extérieure élevées	Si les températures interieure et extérieure sont élevées et si le climatiseur fonctionne en mode HEAT, le ventilateur de l'unité extérieure et le compresseur peuvent s'arrêter momentanément.Ceci est normal ; attendre simplement jusqu'à ce que le climatiseur se remette en marche.
Coupure de courant	En cas de panne de courant pendant le fonctionnement du climatiseur, ce dernier se met hors tension. Lorsque le courant est rétabli, le climatiseur se remet en marche dans le dernier mode de fonctionnement utilisé.
Fonctionnement simultané	Lorsque vous utilisez un modèle de pompà à chaleur, il est possible de faire fonctionner à la fois le mode chauffage et le mode réfrigération de plusieurs unités interieures.

Le tableau qui suit fournit les limites de fonctionnement qui doivent être suivies pour assurer le fonctionnement correct du climatiseur.

Deshumidification Fraiche (1)	Conditions maximum (2)	Température extérieure : 50°C(Différer selon le modèle)
		Température intérieure : 32°C b.s./23°C b.u.
	Conditions minimum	Température extérieure : -15°C
		Température intérieure : 21°C b.s. / 15°C b.u.
Chauffage (1)	Conditions maximum (2)	Température extérieure : 24°C b.s./ 18C b.u.
		Température intérieure : 27°C b.s.
	Conditions minimum	Température extérieure : -20°C b.s.
		Température intérieure : 15°C
Alimentation D'énergie	Tension évaluée monophasée Liminé maximum et minimum	220V-240V ~50Hz 198V min. – 264V max.

b.s. : bulbe sec - b.u. : bulbe humide

(1) Selon la norme : UNI EN 14511 (2) Humidité relative maximale : 80% ou inférieure

La température standardisée pour le chauffage est de 7°C

Si la température extérieure descend en dessous de 0°C, la capacité de chauffage peut diminuer en fonction de la température régée.

Si l'opération refroidissante est utilisée à plus de 32°C (température intérieure), alors il n'est pas refroidi avec la capacité complète.

L'utilisation du climatiseur dans une atmosphère d'humidité relative supérieure à celle prévue peut causer la formation de condensation et des fuites d'eau sur le plancher.

EH035EAV1 (OPTIONNELLE)

Afin de profiter au maximum de la climatisation, il est important de le nettoyer régulièrement pour enlever la poussière accumulée dans le filtre à air.

Attention

Avant de nettoyer le climatiseur, le mettre hors tension en le débranchant au niveau de la prise secteur.

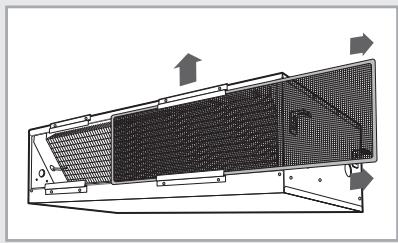

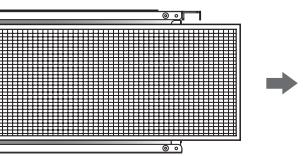

1 Retirez le filtre d'air à droite ou à gauche comme vous voulez. 2 Sortir le filtre d'air. 3 Enlevez toute poussière accumulée sur les filtres d'air avec un aspirateur ou une brosse. Si la couche de poussière est très importante, plongez le filtre d'air dans un détergent liquide chaud, puis le secouez verticalement. 4 Après le séchage, laissez-le sécher complètement dans une zone à l'abri du rayon de soleil. 5 Lorsque you've aze terminé, insérez les filtres d'air dans la grille avant.

DH EAV / DH *EAS EH052/070EAV1

Note

Avec avoir remonté le climatiseur, appuyer sur le bouton Filter Reset. Ne faites pas fonctionner le climatiseur sans filtre.

Télécommande câblée

Télécommande sans fil

Avant de contacter le centre de service après-vente, exécutez des vérifications simples suivantes. Elles peuvent économiser votre temps et frais inutiles.

Problème	Explications / Solution
Le climatiseur ne fonctionne pas du tout.	◆ Vérifiez si l'appareil est allumé et faites le fonctionner à nouveau. ◆ Vérifiez si le disjoncteur est étant.
La température n'est pas ajustée.	◆ Vérifiez si le mode FAN(Ventilation) est sélectionné.
Le climatiseur ne fonctionne pas dans le mode de réchauffement.	◆ Vérifiez si le climatiseur est un modele qui ne supporte que le refroidissement. ◆ Vérifiez si la télécommande est un modele qui ne supporte que le refroidissement.
L'air frais / chaud ne sort pas du climatiseur.	◆ Vérifiez si la temperature régée est plus haute / basse que la température actuelle. ◆ Vérifiez si vous avez sélectionné le mode ventilation. SéLECTIONNZle mode Refroidissement, Chauffage, AUTO ou Sec. ◆ Vérifiez si le filtré d'air est bloqué par des saletés. Nettoyez le filtré d'air régulierement. ◆ Vérifiez s'il y a une couverture sur l'unité extérieure ou un obstacle. Enlevez la couverture ou l'obstacle. ◆ Vérifiez si vous avez installé le climatiseur sous le rayon du soleil direct Il est possible que la fenêtre ou la porte soit ouverte. ◆ Vérifiez si vous avez juste étéint le climatiseur. Cela prend environ trois minutes pour refroidir ou réchauffer la salle. ◆ Vérifiez si le serpentin de refrigeration est trop long.
La vitesse de ventilateur n'est pas ajustée.	◆ En mode AUTO ou Sec, la vitesse de ventilateur est sélectionnée automatiquement.
La télécommande ne fonctionne pas.	◆ Vérifiez si la batterie est décharge. Remplacez la batterie. ◆ Vérifiez si le capteur de la télécommande est bloqué. ◆ Vérifiez si le climatiseur est placé près d'une forte lumière.
La télécommande avec fil ne fonctionne pas.	◆ Vérifiez si 15 est affchéé sur la télécommande avec fil. Si c'est le cas, éteignez le climatiseur et le disjoncteur, puis contactez le centre de service.
La minuterie n'est pas réglée.	◆ Vérifiez si vous avez appuyé sur le ①bouton après avoir sélectionné l'heure.
Le climatiseur ne s'est pas avec la télécommande avec fil.	◆ Vérifiez si vous avez mis la télécommande avec fil pour la commande du groupe.

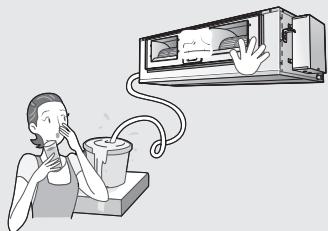

Une oedur se diffuse dans la salle pendant l'opération	◆ Vérifiez si vous utilisez le climatiseur dans une zone de fumée ou à un endroit où il y a une odeur Aéréz la salle ou sélectionné le mode Ventilation pour 1 à 2 heures.
L'indicateur de l'unité interieure clignote.	◆ Appuyez sur le ②bouton pour allumer le climatiseur à nouveau.. Eteignez le disjoncteur et rallumez-le.
Le climatiseur émet un son étrange.	◆ Il peut y avoir du bruit lorsque l'écoulement du gaz frigorigène change en fonction de l'utilisation du climatiseur. ◆ Si vous appuyez sur le ③bouton, la pompé de vidange à l'intérieur du climatiseur peut produit du bruit. ◆ Si vous appuyez sur le ⑥bouton, vous entendrez peut-être un bruit provenant de la lame de flux d'air détecté par le climatiseur.
L'eau tombe depuis la partie de raccordement de l'unité extérieure.	◆ L'eau peut se former à cause de la différence de la température.
