MODE D'EMPLOI CH44CA SAMSUNG
Climatisation de type Cassettes (Refroidissement et Chauffage)

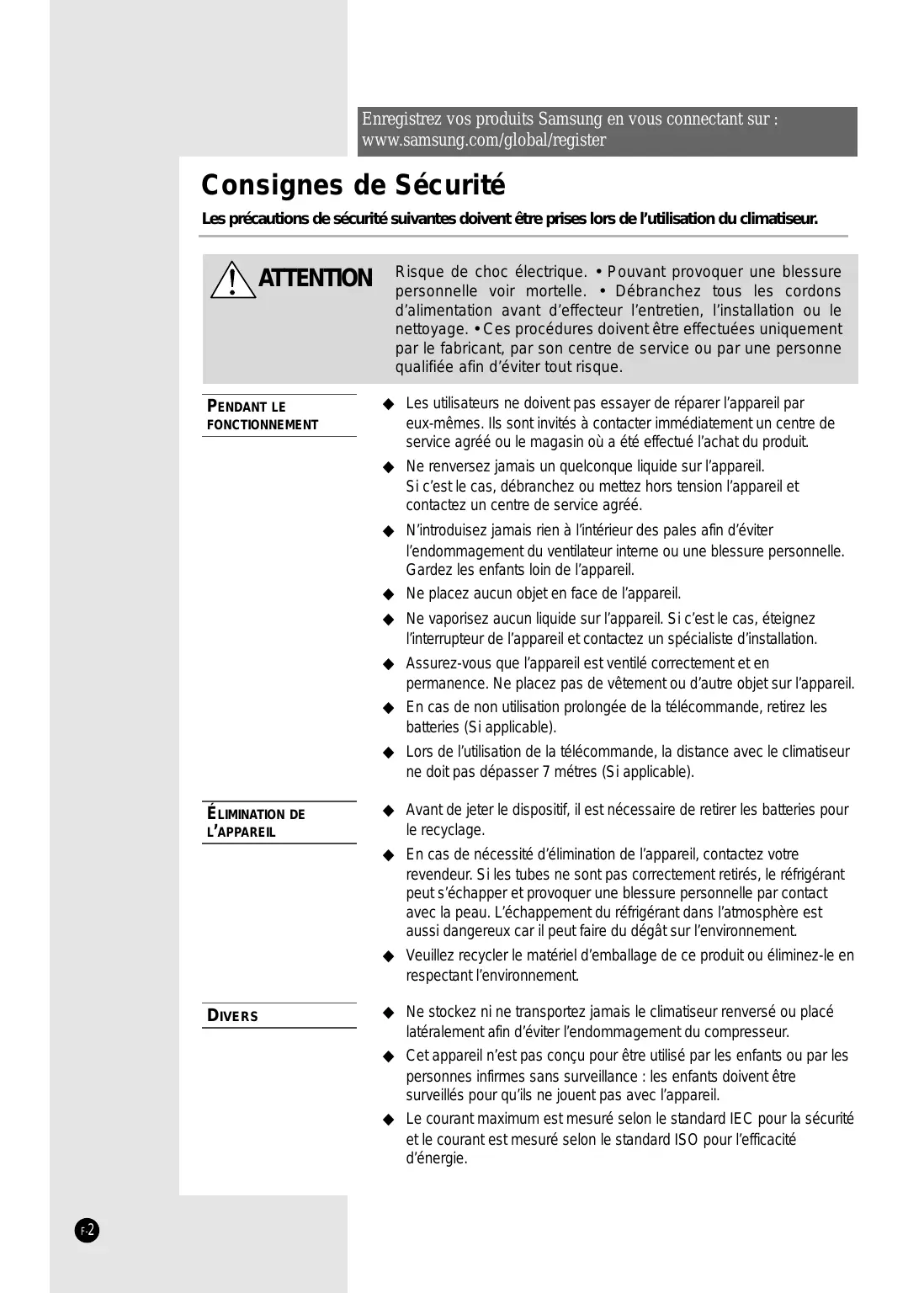

Consignes de sécurité
Les précautions de sécurité suivantes doivent être prises lors de l'utilisation du climatiseur.
Attention
Risque de choc électrique. • Pouvant provoquer une blessure personnelle, voir mortelle. • Débranche tous les cordons d'alimentation avant d'effectuer l'entretien, l'installation ou le nettoyage. • Ces procédures doivent être effectuées uniquement par le fabricant, par son centre de service ou par une personne qualifiée afin d'éviter tout risque.
Pendant le fonctionnement
Les utilisateurs ne doivent pas essayer de réparer l'appareil par eux-mêmes. Ils sont invités à contacter immédiatement un centre de service agréé ou le magasin où a été effectué l'achat du produit. Ne renversez jamais aucun liquide sur l'appareil. Si c'est le cas, débranchez ou mettez hors tension l'appareil et contactez un centre de service agréé. N'introduisez jamais rien à l'intérieur des pales afin d'éviter l'endommagement du ventilateur interne ou une blessure personnelle. Gardez les enfants loin de l'appareil. Ne placez aucun objet en face de l'appareil. Ne vaporisez aucun liquide sur l'appareil. Si c'est le cas, éteignez l'interrupteur de l'appareil et contactez un spécialiste d'installation. Assurez-vous que l'appareil est ventilé correctement et en permanence. Ne placez pas de vêtement ou d'autre objet sur l'appareil. En cas de non utilisation prolongée de la télécommande, retirez les batteries (Si applicable). Lors de l'utilisation de la télécommande, la distance avec le climatiseur ne doit pas dépasser 7 mètres (Si applicable).
Elimination de l'appareil
Avant de jeter le dispositif, il est nécessaire de retirer les batteries pour le recyclage. En cas de nécessité d'élimination de l'appareil, contactez votre revendeur. Si les tubes ne sont pas correctement refermés, le réfrigérant peut s'échapper et provoquer une blessure personnelle par contact avec la peau. L'échappement du réfrigérant dans l'atmosphère est aussi dangereux car il peut faire du dégât sur l'environnement. Veuillez recycler le matériel d'emballage de ce produit ou éliminez-le en respectant l'environnement.
DIVERS
Ne stockez ni ne transportez jamais le climatiseur renversé ou placé latéralement afin d'éviter l'endommagement du compresseur. Cet appareil n'est pas conçu pour être utilisé par les enfants ou par les personnes infirmes sans surveillance : les enfants doivent être surveillés pour qu'ils ne jouent pas avec l'appareil. Le courant maximum est mesuré selon le standard IEC pour la sécurité et le courant est mesuré selon le standard ISO pour l'efficacité d'énergie.
Sommaire
Consignes de Sécurité 2 ■ Description des Unités 4 ■ Télécommande Câblée - Boutons et Affichage 6 ■ Télécommande sans Fil - Boutons et Affichage 7 ■ Contrôleur Centralisé 8 ■ Les Voyants de l'Unité (Télécommande sans Fil Uniquement) 9 ■ Avant-propos 10 ■ Comment Insérer les Piles dans la Télécommande sans Fil 11
Comment utiliser la télécommande câblée
Comment Sélectionner le Mode Fonctionnement Automatique...13 Comment Refroidir la Pièce...14 Comment Chauffer la Pièce...15 Comment Faire Disparaître l'Excès d'Humidité...16 Comment Aérer la Pièce...17 Comment Régler l'Orientation du Flux d'Air...17
Comment régler la minuterie de mise en marche 18 Comment régler la minuterie d'arrêt 19
Comment utiliser la télécommande sans FIL
Comment Sélectionner le Mode de Fonctionnement Automatique. 21 Comment Refroidir la Pièce 22 Comment Chauffer la Pièce 23 Comment Faire Disparaître l'Excès d'Humidité 24 Comment Aérer la Pièce 25 Comment Régler l'Orientation du Flux d'Air 25
Comment Régler la Minuterie de Mise en Marche 26 ■ Comment Régler la Minuterie d'Arrêt 27
Comment utiliser le contrôleur centralisé
Comment utiliser le contrôleur centralisé 28
Conseils d'utilisation
■ Conseils d'Utilisation 29 Nettoyer le Climatiseur 30 Comment Installer le Bio-Pure Filter (optionnel) 31 ■ Température et Humidité de Fonctionnement 32 Problèmes et Solutions 33
Comment éliminer ce produit
(déchets d'équipements électriques et électroniques)
(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)
Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.
Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.
Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.
Les unités peuvent différer selon le modèle.
Unité extérieure
UBH1800E / 2400E
CH18ZAX / 24ZAX
CH18CAX / 24CAX
Entrée d'air (derrière) Sortie d'air Vanne de connexion
UCH3600G / 4400G
CH36ZAX / 44ZAX
CH36CAX / 44CAX
Entrée d'air (derrière) Sortie d'air Vanne de connexion
Télécommande câblée - boutons et affichage
La télécommande cablée est un accessoire optionnel.
La télécommande cablée se fixe contre un mur.
Bouton du mode de fonctionnement
Note
- Ne pas appuyer sur le bouton TEST. Il est réservé à l'installateur.
- Après avoir nettoyé le filtre à air, appuyer sur le bouton de remise en état du filtre.
La télécommande câblée s'allume voyant FILTER SIGN lorsqu'il est temps de nettoyer le filtre à air; voir page 30.
Télécommande sans fil - boutons et affichage
La télécommande sans fil est un accessoire optionnel.
Note : Après avoir nettoyé le filtre à air, appuyez sur le bouton de remise en état du filtre.
Contrôleur centralisé
Le contrôleur centralisé est un accessoire optionnel.
Le contrôleur centralisé se fixe contre un mur.
Note Le voyant de fonctionnement s'allume lorsqu'au moins un des climatiseurs reliés au contrôle centralisé fonctionne.
Les voyants de l'unité (télécommande sans fil uniquement)
Le unité réception et d'affichage sans fil est un accessoire optionnel.
Avant-propos
Vous venez d'acquérir un climatiseur de type cassette que un technicien qualifié vous a installé.
Ce mode d'emploi contient des informations importantes sur l'utilisation du climatiseur. Le lire attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.
Le mode d'emploi est organisé comme suit.
Les figures des pages 4 à 9 illustrent :
- l'unité intérieure et l'unité extérieure
- la télécommande cablée (boutons et affichage)
- la télécommande sans fil (boutons et affichage)
- le contrôle centralisé
- les voyants de l'unité (télécommande sans fil uniquement)
La partie principale contient une série de procédures par étape expliquant les différentes fonctions de l'appareil.
Les illustrations des procédures utilisent les trois symboles suivants :
| PRESS | PUSH | HOLD DOWN |
Vous devez insérer ou remplacer les piles de la télécommande lorsque
Vous exécutez d'acheter le climatiseur. La télécommande ne fonctionne plus correctement.
Note
Utiliser deux piles LR03 de 1.5V. Ne jamais utiliser de piles anciennes ou de piles de marques différentes ensemble. Les piles risquent de se décharger complètement après un an, même si elles n'ont pas été utilisées.
1 À l'aide de votre pouce, pousser le couvercle du compartiment à pile dans le sens de la flèche, puis l'enlever. 2 Insérer les deux piles en respectant les polarités :
le + de la pile avec le + de la télécommande le - de la pile avec le - de la télécommande
3 Remettre le couvercle en place en le faisant glisser jusqu'à ce qu'il s'enclenche.
Comment utiliser la télécommande câblée
Cette section explique le fonctionnement et la programmation de votre climatisationur à l'aide de la télécommande de câlée. La télécommande de câlée est un accessoire optionnel.
Comment sélectionner le mode de fonctionnement automatique
En mode Automatique, la température de la pierce et la vitesse de ventilation sont contrôlées automatiquement.
Résultats:
Le voyant Marche/Arrêt de la télécommande cablée s'allume. Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé.
Ivportant
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute dépréciation lorsqu'il est mis en marche après avoir été : Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué. Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute dépréciation lorsqu'il est mis en marche après avoir été :
Branché sur le secteur Arrêté
Pour cette raison, il ne se met à fonctionner qu'après un délamination de trois minutes.
Pour désigner le mode AUTO, appuyer sur le bouton MODE jusqu'à ce que s'affiche en haut de la télécommande câblée.
Résultats: Le climatiseur fonctionne en mode AUTO.
Note : Vous pouvez changer de mode à tout moment.
Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C.
Chaque fois que vous appuyez sur un bouton TEMPERATURE : - La température est modifiée de 1°C.
Le climatiseur prend la température de la pièce une fois toutes les 30 minutes.
- Si la température est supérieure à la température prérgée +α, le climatiseur commencera à refroidir la pièce.
- Si la température est inférieure à la température prérgée -α, la climatiseur commencera à chauffer la pièce.
Note Le est la température préregée idéale. Elle peut être régée par votre installateur lors de l'installation du climatiseur.
Sélectionner le mode COOL lorsque vous souhaitez régler :
La température de refroidissement La vitesse de ventilation
1. Si nécessaire, appuyer sur le bouton (ON/OFF)
Résultats:
Le voyant Marche/Arrêt de la télécommande câblée s'allume. Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé.
IVPORTANT
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :
Branché sur le secteur Arrêté
Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.
Pour choisir le mode COOL, appuyer sur le bouton MODE jusqu'à ce que COOL s'affiche en haut de la télécommande cablée.
Le climatiseur fonctionne en mode COOL.
Note : vous pouvez changer de mode à tout moment.
Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C.
Résultats:
Chaque fois que vous appuyez sur un bouton TEMPERATURE : - La température est modifiée de 1°C - Le climatiseur commence à refroidir la pièce, si la température de la pièce est supérieure à la température préréglée.
4 Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :
Automatique (ordre: Φ• → Φ• → Φ•) Faible Moyen Fort
Pour contrôler l'orientation du flux d'air, voir page 17.
Comment chauffer la pièce
Sélectionner le mode HEAT lorsque vous souhaitez régler :
La température de chauffage La vitesse de ventilation
1 Si nécessaire, appuyer sur le bouton (ON/OFF)
Résultats: ♠ Le voyant Marche/Arrêt de la télécommande câblée s'allume. ♠ Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé.
INPORTANT
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :
Branché sur le secteur Arrêté
Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.
Pour choisir le mode HEAT, appuyer sur le bouton MODE jusqu'à ce que s'affiche en haut de la télécommande câblée.
Le climatiseur fonctionne en mode HEAT.
Note Veuillez changer de mode à tout moment.
Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 16°C à 30°C.
• Chaque fois que vous appuyez sur un bouton TEMPERATURE : - La température est modifiée de 1°C Le climatiseur commence à chauffer la pièce, si la température de la pièce est inférieure à la température préréglée.
4 Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :
Automatique (ordre: → →) Faible Moyen Fort
Pour contrôler l'orientation du flux d'air, voir page 17.
Si la pièce est très humide, vous pouvez faire disparaître l'excès d'humidité en évitant de drop baisser la température de la pièce.
1 Si nécessaire, appuyer sur le bouton (%) (ON/OFF)
Résultats: • Le voyant Marche/Arrêt de la télécommande câblée s'allume. • Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé.
Portant
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :
Branché sur le secteur Arrêté
Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.
Pour désactiver le mode DRY, appuyer sur le bouton MODE jusqu'à ce que s'affiche en haut de la télécommande câblée.
Le climatiseur fonctionne en mode DRY.
Note : vous pouvez changer de mode à tout moment.
Pour régler la température, appuyez sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C.
Résultats: ♦ Chaque fois que vous appuyez sur un bouton TEMPERATURE : - La température est modifiée de 1°C Le climatiseur commence à faire disparaître l'excès d'humidité. La quantité d'air est réglée automatiquement.
Note En mode DRY, la vitesse de ventilation est contrôlée automatiquement.
Pour contrôler l'orientation du flux d'air, voir page 17.
Comment aérer la pièce
Si l'air de la pièce n'a pas été suffisamment renouvelé, vous pouvez aérer la pièce à l'aide de la fonction FAN.
1 Si nécessaire, appuyer sur le bouton (%) (ON/OFF)
Résultats: • Le voyant Marche/Arrêt de la télécommande câblée s'allume. Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé.
Pour choisir le mode FAN, appuyer sur le bouton MODE jusqu'à ce que s'affiche en haut de la télécommande câblée.
Le climatiseur fonctionne en mode FAN.
3 Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :
4 Pour contrôler l'orientation du flux d'air, voir ci-dessous.
Comment régler l'orientation du flux d'air
Selon la position de l'unité intérieure, vous pouvez régler l'orientation des lames de flux d'air afin d'accroître l'efficacité du climatiseur.
1. Appuyer sur le bouton SWING.
Résultats: • Les lames adoptent un mouvement de balayage vertical.
PORTANT Lorsque le climatiseur est mis en marche, les lames sont déplacées.
Pour arrêter le balayage des lames, appuyer de nouveau sur le bouton SWING.
Pour régler dans la position souhaitée, appuyer de nouveau sur le bouton SWING jusqu'à ce que les lames adoptent la position souhaitée.
Note Vous pouvez également régler manuellement les lames qui ne répondent pas au bouton SWING.
Comment régler la minuterie de mise en marche
La minuterie de mise en marche vous permet de mettre en marche automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 3 0 minutes à 24 heures.
Pour fixer le temps avant la mise en marche, appuyer sur le bouton ON TIMER une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. Temps possibles : entre 30 minutes et 24 heures.
Résultats:
Chaque fois que vous appuyez sur le bouton ON TIMER : - Le temps est modifié de 30 minutes jusqu'à cliq heures, de 1 heures entre 6 et 24 heures.
Appuyer sur le bouton de Réglage/Annulation afin de marquer la fin du réglage.
Résultats:
Le temps restant s'affiche. Le voyant de la minuterie arrête de clignoter. Le mode sélectionné et la température disparaissent au bout de 5 secondes. Le climatiseur s'allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compteurr aura atteint le temps préréglé.
Note
Vous pouvez vérifier ou changer le mode de réglage et/ou la température en appuyant sur le bouton MODE ou les boutons TEMPERATURE après avoir réglé la minuterie de mise en marche.
Comment annuler la minuterie de mise en marche
Pour annuler la minuterie de Mise en Marche, appuyer sur le bouton ON TIMER une ou plusieurs fois jusqu'à ce que le réglage de la minuterie de mise en marche disparaisse. 2 Appuyer sur le bouton de Réglage/Annulation
Note
Si vous souhaitez mettre en marche votre climatiseur avant que la minuterie atteigne le temps préréglé, appuyez sur le bouton (ON/OFF).
Comment régler la minuterie d'arrêt
La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.
1 Pour fixer le temps avant l'arrêt, appuyer sur le bouton OFF TIMER une ou plusieurs fois jusqu'à ce que le temps avant l'arrêt s'affiche. Temps possibles : entre 30 minutes et 24 heures.
Résultats:
Chaque fois que vous appuyez sur le bouton OFF TIMER : - Le temps est modifié de 30 minutes jusqu'à cinq heures, de 1 heures entre 6 et 24 heures.
Appuyer sur le bouton de Réglage/Annulation afin de marquer la fin du réglage.
Résultats:
Le temps restant s'affiche. Le voyant de la minuterie arrêté de clignoter. Le mode sélectionné et la température disparaissent au bout de 5 secondes. Le climatiseur s'arrête automatiquement et le réglage de la minutes d'arrêt disparaît lorsque le compteur aura atteint le temps préréglé.
Example
Si vous souhaitez mettre en marche le climatiseur dans 2 heures et l'arrêter deux après :
- Appuyer sur le bouton ON TIMER jusqu'à ce que '2.0 Hr' s'affiche.
- Appuyer sur le bouton de (Réglage/Annulation).
- Appuyer sur le bouton OFF TIMER jusqu'à ce que '4.0 Hr' s'affiche.
- Appuyer sur le bouton de (Réglage/Annulation).
Note
Vous pouvez vérifier ou changer le mode de réglage et/ou la température en appuyant sur le bouton MODE ou les boutons TEMPERATURE après avoir réglé la minuterie d'arrêt.
Comment annuler la minuterie d'arrêt
1 Pour annuler la Minuterie d'Arrêt, appuyer sur le bouton OFF TIMER une ou plusieurs fois jusqu'à ce que le réglage de la minuterie d'arrêt disparaisse. 2 Appuyer sur le bouton de (‰) (Réglage/Annulation).
Note
Si vous souhaitez arrêter votre climatisation avant que la minuterie atteigne le temps préréglé, appuyez sur le bouton (ON/OFF).
Comment utiliser la télécommande sans fil
Cette section explique le fonctionnement et la programmation de votre climatiseur à l'aide de la télécommande sans fil. La télécommande sans fil est un accessoire optionnel.
1 Si nécessaire, appuyer sur le bouton (%) (on/off)
Résultats: Le voyant Marche/Arrêt de la télécommande s'allume.
Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé. L'unité intérieure émet un bip.
Ivportant
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :
Branché sur le secteur Arrêté
Pour cette raison, il ne se met à fonctionner qu'après un début de trois minutes.
Pour choisir le mode AUTO, appuyer sur le bouton MODE jusqu'à ce que s'affiche en haut de la télécommande sans fil.
Résultats: L'unité intérieure émet un bip. Le climatiseur fonctionne en mode AUTO.
Note : Pevez changer de mode à tout moment.
Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles: 18°C à 30°C.
Résultats: • Chaque fois que vous appuyez sur un bouton TEMPERATURE: - La température est modifiée de 1°C.
Le climatiseur prend la température de la pièce une fois toutes les 30 minutes.
- Si la température est supérieure à la température prérgée +α, le climatiseur commencera à refroidir la pièce.
- Si la température est inférieure à la température prérgée -α, le climatiseur commencera à chauffer la pièce.
Note Le est la température préregée idéale. Elle peut être régée par votre installateur lors de l'installation du climatiseur.
Sélectionner le mode COOL lorsque vous souhaitez régler :
La température de refroidissement La vitesse de ventilation
1. Si nécessaire, appuyer sur le bouton (ON/OFF)
Résultats:
Le voyant Marche/Arrêt de la télécommande s'allume. Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé. L'unité intérieure émet un bip.
Ivportant
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :
Branché sur le secteur Arrêté
Pour cette raison, il ne se met à fonctionner qu'après un début de trois minutes.
2 Pour CHOISIR LE MODE COOL, appuyer sur le bouton MODE jusqu'à ce que COOL s'affiche en haut de la télécommande sans fil.
Résultats:
L'unité intérieure émet un bip. Le climatiseur fonctionne en mode COOL.
Note : vous pouvez changer de mode à tout moment.
Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C.
Résultats:
Chaque fois que vous appuyez sur un bouton TEMPERATURE: - La température est modifiée de 1°C. - L'unité intérieure émet un bip. Le climatiseur commence à refroidir la pièce, si la température de la pièce est supérieure à la température préréglée.
4 Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :
Automatique (ordre: _ Faible Moyen Fort
Pour contrôler l'orientation du flux d'air, voir page 25.
Comment chauffer la pièce
Sélectionner le mode HEAT lorsque vous souhaitez régler :
La température de chauffage La vitesse de ventilation
1. Si nécessaire, appuyer sur le bouton (ON/OFF)
Résultats:
Le voyant Marche/Arrêt de la télécommande s'allume. Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé. L'unité intérieure émet un bip.
Ivportant
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :
Branché sur le secteur Arrêté
Pour cette raison, il ne se met à fonctionner qu'après un début de trois minutes.
2 Pour choisir le mode HEAT, appuyer sur le bouton MODE jusqu'à ce que HEAT s'affiche en haut de la télécommande sans fil.
Résultats:
L'unité intérieure émet un bip. Le climatiseur fonctionne en mode HEAT.
Note
Vous pouvez changer de mode à tout moment.
Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 16°C à 30°C.
Résultats:
Chaque fois que vous appuyez sur un bouton TEMPERATURE: - La température est modifiée de 1°C. - L'unité intérieure émet un bip. Le climatiseur commence à chauffer la pièce, si la température de la pièce est inférieure à la température préréglée.
Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :
Automatique (ordre: _1 _1 __1)
Faible
Moyen
Fort
5 Pour contrôler l'orientation du flux d'air, voir page 25.
Si la pièce est très humide, vous pouvez faire disparaître l'excès d'humidité en évitant de trop abaisser la température de la pièce.
1 Si nécessaire, appuyer sur le bouton % (ON/OFF)
Résultats:
Le voyant Marche/Arrêt de la télécommande s'allume. Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé. L'unité intérieure émet un bip.
Ivportant
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :
Branché sur le secteur Arrêté
Pour cette raison, il ne se met à fonctionner qu'après un début de trois minutes.
Pour choisir le mode DRY, appuyer sur le bouton MODE jusqu'à ce que s'affiche en haut de la télécommande sans fil.
Résultats:
L'unité intérieure émet un bip. Le climatiseur fonctionne en mode DRY.
Note Veuillez changer de mode à tout moment.
Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C.
Résultats:
Chaque fois que vous appuyez sur un bouton TEMPERATURE: - La température est modifiée de 1°C - L'unité intérieure émet un bip. Le climatiseur commence à faire disparaître l'excès d'humidité. La quantité d'air est réglée automatiquement.
Note
En mode DRY, la vitesse de ventilation est contrôlée automatiquement.
Pour contrôler l'orientation du flux d'air, voir page 25.
Comment aérer la pièce
Si l'air de la pièce n'a pas été suffisamment renouvelé, vous pouvez aérer la pièce à l'aide de la fonction FAN.
1 Si nécessaire, appuyez sur le bouton (ON/OFF)
Résultats: Le voyant Marche/Arrêt de la télécommande s'allume.
Le climatiseur se met en marche dans le dernier mode de fonctionnement utilisé. L'unité intérieure émet un bip.
Pour choisir le mode FAN, appuyer sur le bouton MODE jusqu'à ce que s'affiche en haut de la télécommande sans fil.
L'unité intérieure émet un bip.
Le climatiseur fonctionne en mode FAN.
Note : vous pouvez changer de mode à tout moment.
3 Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :
Faible Moyen Fort
4 Pour contrôler l'orientation du flux d'air, voir ci-dessous.
Comment régler l'orientation du flux d'air
Selon la position de l'unité intérieure, vous pouvez régler l'orientation des lames de flux d'air afin d'accroître l'efficacité du climatiseur.
1. Appuyer sur le bouton SWING.
Résultats: • Les lames adoptent un mouvement de balayage vertical. L'unité intérieure émet un bip.
PORTANT Lorsque le climatiseur est mis en marche, les lames sont déplacées.
Pour arrêter le balayage des lames, appuyer de nouveau sur le bouton SWING.
Pour régler dans la position souhaitée, appuyer de nouveau sur le bouton SWING jusqu'à ce que les lames adoptent la position souhaitée.
Note : Vous pouvez également régler manuellement les lames qui ne répondent pas au bouton SWING.
Comment régler la minuterie de mise en marche
La minuterie de mise en marche vous permet de mettre en marche automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.
Pour fixer le temps avant la mise en marche, appuyer sur le bouton ON TIMER une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. Temps possibles : entre 30 minutes et 24 heures.
Résultats:
Chaque fois que vous appuyez sur le bouton ON TIMER : - Le temps est modifié de 30 minutes jusqu'à cinq heures, de 1 heures entre 6 et 24 heures.
Appuyer sur le bouton de réglage/annulation afin de marquer la fin du réglage.
Résultats:
Le temps restant s'affiche. Le voyant de la minuterie arrête de clignoter. Le mode sélectionné et la température disparaissent au bout de 5 secondes. Le climatiseur s'allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compteurr aura atteint le temps préréglé.
Note
Vous pouvez vérifier ou changer le mode de réglage et/ou la température en appuyant sur le bouton MODE ou les boutons TEMPERATURE après avoir réglé la minuterie de mise en marche.
Comment annuler la minuterie de mise en marche
1 Pour annuler la minuterie de mise en marche, appuyer sur le bouton ON TIMER une ou plusieurs fois jusqu'à ce que le réglage de la minuterie de mise en marche disparaisse. 2 Appuyer sur le bouton de Reglage/Annulation
Note
Si vous souhaitez mettre en marche votre climatiseur avant que la minuterie atteigne le temps préré, appuyez sur le bouton (ON/OFF)
Comment régler la minuterie d'arrêt
La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.
1 Pour fixer le temps avant l'arrêt, appuyer sur le bouton OFF TIMER une ou plusieurs fois jusqu'à ce que le temps avant l'arrêt s'affiche. Temps possibles : entre 30 minutes et 24 heures.
Résultats:
Chaque fois que vous appuyez sur le bouton OFF TIMER : - Le temps est modifié de 30 minutes jusqu'à cinq heures, de 1 heure entre 6 et 24 heures.
Appuyer sur le bouton de Réglage/Annulation 13 afin de marquer la fin du réglage.
Résultats:
Le temps restant s'affiche. Le voyant de la minuterie arrêté de clignoter. Le mode sélectionné et la température disparaissent au bout de 5 secondes. Le climatiseur s'arrête automatiquement et le réglage de la minuterie d'arrêt disparaît lorsque le compteurr aura atteint le temps préréglé.
Si vous souhaitez mettre en marche le climatiseur dans 2 heures et l'arrêter deux après :
- Appuyer sur le bouton ON TIMER jusqu'à ce que 2.0 Hr s'affiche.
- Appuyer sur le bouton de Réglement/Annulation
- Appuyer sur le bouton OFF TIMER jusqu'à ce que 4.0 Hr s'affiche.
- Appuyer sur le bouton de Réglement/Annulation
Note
Vous pouvez vérifier ou changer le mode de réglage et/ou la température en appuyant sur le bouton MODE ou les boutons TEMPERATURE après avoir réglé la minuterie d'arrêt.
Comment annuler la minuterie d'arrêt
1 Pour annuler la minuterie d'arrêt, appuyer sur le bouton OFF TIMER une ou plusieurs fois jusqu'à ce que le réglage de la minuterie d'arrêt disparaisse. 2 Appuyer sur le bouton de Reglage/Annulation
Note
Si vous souhaitez arrêter votre climatisation avant que la minuterie atteigne le temps préréglé, appuyez sur le bouton (ON/OFF) ⑦.
Comment utiliser le contrôleur centralisé
Le contrôle centralisé est accessoire optional.
Le contrôle centralisé permet de contrôler 16 climatiseurs en même temps. En revanche, il ne permet pas de régler la température de refroidissement/chauffage et la minuterie. Si vous possédez la télécommande câblée, CENTRALIZED CONTROL (contrôle centralisé) s'affiche en haut de la télécommande.
Pour permettre le démarrage de tous les climatiseurs reliés au contrôle
Marche/Arrêt, appuyer sur le bouton de mise en marche (ALL ON).
Pour permettre la mise en marche/arrêt d'un climatiseur spécifique, appuyer sur le bouton Marche/Arrêt
Le voyant Marche/Arrêt est allumé lorsque le climatiseur fonctionne.
Pour arrêter tous les climatiseurs reliés au contrôle centralisé, appuyer sur le bouton d'arrêt (ALL OFF).
Conseils d'utilisation
Voici quelques conseils à suivre lors de l'utilisation du climatiseur.
| Aspect | Conseil |
| Chauffage | La pompè à chaleur du climatiseur absorbe la chaleur de l'air extérieur pour l'amener à l'intérieur. Si la température extérieure chaute, la capacité àCHAuffer du climatiseur diminuera églaement. Si la pièce n'est pas encore assez chaude, il est recommendé d'utiliser un apparéil de chauffage supplémentaire. |
| Givre | Lorsque la température extérieure est faible et le taux d'humidité élevé, du givre peut se former sur l'unité extérieur en mode HEAT.Si c'est le cas:◆ Le climatiseur nechauffe plus.◆ Le mode de dégivrage se déclenchera automatiquement pour une durée d'environ sept minutes.Aucune intervention de votre part n'est nécessaire ; au bout d'environ sept minutes, le climatiseur se remet en marche normalement. |
| Températures iintérieure et extérieure élevées | Si les températures interieure et extérieure sont élevées et si le climatiseur fonctionne en mode HEAT, le ventilateur de l'unité extérieure et le compresseur peuvent s'arrêternomentanément.Ceci est normal ; attendre simplement jusqu'à ce que le climatiseur se remette en marche. |
| Coupure de courant | En cas de panne de courant pendant le fonctionnement du climatiseur, ce dernier se met hors tension. Lorsque le courant est rétabli, le climatiseur se remet en marche dans le dernier mode de fonctionnement utilisé. |
Afin de profiter au maximum du climatiseur, il est important de le nettoyer régulièrement pour enlever la poussière accumulée dans le filtre à air.
Portant
Avant de nettoyer le climatiseur, mettez-le hors tension en le débranchant au niveau de la prise secteur.
Ouvrir la grille frontale en tirant sur les taquets de l'unité.
Portant
Faire preuve de prudence lors du démontage de la grille frontale et vérifier que les attaches de suture ont été bien installées. La grille frontale pourrait tomber subitement et donc vous blesser.
2 Retirer la grille frontale. 2-1 Retirer les attaches de suture. 2-2 Ouvrir la grille frontale à environ et la tirer vers l'avant. 3 Sortir le filtre à air. 4 Dépoussiérer le filtre à air à l'aide d'un aspirateur ou d'une brosse. Si la couche de poussière est très importante, plonger le filtre à air dans un détergent liquide chaud, puis le secouer verticalement.
Note
Après avoir installé le "Bio-Pure Filter", s'assurer de ne pas verser de liquide sur le contrôle.
5 Sécher le filtre à air. 6 Insérer le filtre dans la grille frontale. 7 Nettoyer l'unité à l'aide d'un aspirateur ou d'une brosse environ une fois par mois. 8 Remonter la grille frontale et les attaches de sûreté.
Note
Vous pouvez utiliser les 4 points de l'unité intérieure lors de l'installation de la grille frontale et des attaches de sûreté.
Note
Après avoir remonté le climatiseur, appuyez sur le bouton FILTER RESET.
Comment installer le bio-pure filter (optionnel)
Un "Bio-Pure Filter" peut être monté sur le climatiseur afin de mieux retenir les poussières. Bien que cela dépende de l'utilisation du climatiseur, le filtre doit être généralement changé tous les trois mois.
1 Retirer l'emballage en vinyle du filtre. Note : Ne retirer l'emballage du filtre que si vous souhaitez l'utiliser. 2 Ouvrir la grille frontale en tirant sur les taquets de l'unité. 3 Retirer la grille frontale.
3-1 Retirer les attaches de sûreté. 3-2 Ouvrir la grille frontale à environ et la tirer vers l'avant.
4 Sortir le filtre à air. 5 Placer le Bio-Pure Filter au centre du filtre à air. 6 Fixer le Bio-Pure Filter à l'aide de quatre vis. 7 Remonter le filtre, la grille frontale et les attaches de sûreté.
Température et humidité de fonctionnement
Vous pouvez utiliser le climatiseur dans les fourchettes de température et d'humidité suivantes.
| Si vous utilisez le climatiseur à... | Alors... |
| Une température élevé | Le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur. |
| Une température faile | Un dysfonctionnement, une fuite d'eau par exemple, peut s'opérer si l'échangeur de chaleur gèle. |
| Un taux d'humidité élevé | Des gouttes de condensation peuvent se former sur l'enveloppe de l'unité en cas d'utilisation prolongée. |
| Mode | Température extérieure | Température intérieure | Humidité intérieure |
| Chauffage | -5°C et l 21°C environ | 15°C et l 27°C environ | - |
| Refroidissement | -5°C et l 43°C environ | 21°C et l 32°C environ | 80% maximum |
| Séchage | 21°C et l 43°C environ | 21°C et l 32°C environ | - |
Si l'appareil est sur le mode chauffage alors que la température extérieure est inférieure à 0°C, l'appareil ne peut fonctionner à pleine capacité. Si l'appareil est sur le mode refroidissement alors que la température intérieure est supérieure à 33°C, l'appareil ne peut fonctionner à pleine capacité.
En cas de problème, commencer d'abord par effectuer les vérifications suivantes. Elles vous éviteront peut-être de faire appel inutilement au service après-vente.
| Problème | Explication/Solution |
| Le climatiseur nefonctionne pas du tout | Vérifier si le disjoncteur du climatiseur a bien eté déclenché. |
| Télécommande cablee Le climatiseur ne répond pas à la télécommande | s'affiche sur la télécommande cablee. Dans ce cas, arrêté le climatiseur et contacter le service après-vente. |
| Télécommande cablee Lorsque vous mettez en marche/arrêtez le climatiseur, il ne se met pas en marche/ne s'arrête pas immidiatement. | Dans le cas où plusieurs climatiseurs sont regroupés, les climatiseurs connectés à la télécommande cablee se mettent en marche/s'arrêtent dans l'ordre. Cela peut prendre un certain temps(jusqu'à 32 secondes). |
| Télécommande sans fil Le climatiseur ne répond pas à la télécommande | Vérifier qu'il n'y a pas d'obstacle entre vous et l'unité. Vérifier l'état des piles de la télécommande sans fil(voir page 11). Vérifier que vous n'êtes pas trop loin de l'unité (sept mètres maximum). |
| Télécommande sans fil Vous n'entendez pas de bip lorsque vous appuyez sur le bouton®(ON/OFF) de la télécommande | Vérifier que la télécommande est orientée vers le captein de la télécommande de l'unité intérieure. Vérifier l'état des piles de la télécommande. S'il y a une lumière forte autour de conditionneur d'air, un trois longueur d'ondes ou signe au néon par exemple, l'appareil ne peut pas être opéré par le télécommander. Dans ce cas là, employez le télécommander après du captein. |
| Le climatiseur ne réfroidit pas et ne chauffe pas | Vérifier le mode de fonctionnement que vous avez sélectionné. La température de la pièce peut être trop basse ou trop elevée. Le filtre à air peut être bouché ; voir page 30 pour nettoyer le filtre. Vérifier qu'il n'y a pas d'obstacle devant l'unité extérieure. |
| La température souhaitée n'est jamais atteinte et le climatiseur s'arrête fréquemment | Vérifier que la température souhaitée a été réglée correctement. Augmenter la vitesse de ventilation |
| Modèle | Alimentation | Emballage | ||
| Papier | Plastique | Bois | ||
| ACH 1800E | ||||
| ACH 2400E | ||||
| CH18ZA | 1Ø, 220-240V~, 50Hz | |||
| CH24ZA | ||||
| CH18CA | ||||
| CH24CA | ||||
| ACH 3600G | ||||
| ACH 4400G | ||||
| CH36ZA | 3Ø, 380-415V~, 50Hz | |||
| CH44ZA | ||||
| CH36CA | ||||
| CH44CA | ||||
ELECTRONICS
- Consignes de sécurité
- Attention
- Pendant le fonctionnement
- Elimination de l'appareil
- DIVERS
- Sommaire
- Comment utiliser la télécommande câblée
- Comment utiliser la télécommande sans FIL
- Comment utiliser le contrôleur centralisé
- Conseils d'utilisation
- Unité extérieure
- Télécommande câblée - boutons et affichage
- Note
- Télécommande sans fil - boutons et affichage
- Contrôleur centralisé
- Les voyants de l'unité (télécommande sans fil uniquement)
- Avant-propos
- Comment sélectionner le mode de fonctionnement automatique
- Résultats:
- Ivportant
- Comment chauffer la pièce
- Portant
- Comment aérer la pièce
- Comment régler l'orientation du flux d'air
- Comment régler la minuterie de mise en marche
- Comment annuler la minuterie de mise en marche
- Comment régler la minuterie d'arrêt
- Si vous souhaitez mettre en marche le climatiseur dans 2 heures et l'arrêter deux après :
- Comment annuler la minuterie d'arrêt
- Si nécessaire, appuyer sur le bouton (\%) (on/off)
- Comment installer le bio-pure filter (optionnel)
- Température et humidité de fonctionnement
Marque : SAMSUNG
Modèle : CH44CA
Catégorie : Climatiseur
