MODE D'EMPLOI CEH6052BVB1 CONTINENTAL EDISON

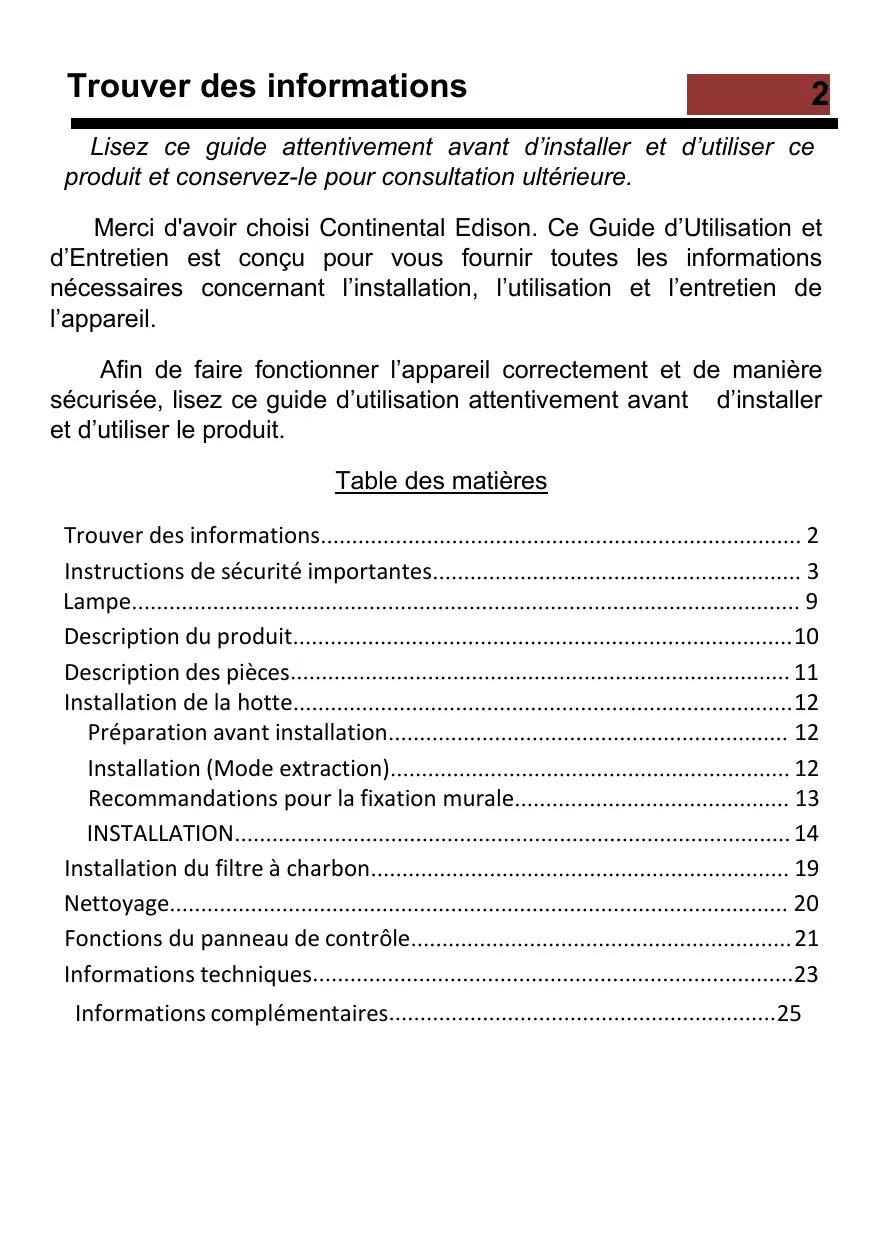

Trouver des informations

Lisez ce guide attentivement avant d’installer et d’utiliser ce produit et conservez-le pour consultation ultérieure. Merci d'avoir choisi Continental Edison. Ce Guide d’Utilisation et d’Entretien est conçu pour vous fournir toutes les informations nécessaires concernant l’installation, l’utilisation et l’entretien de l’appareil. Afin de faire fonctionner l’appareil correctement et de manière sécurisée, lisez ce guide d’utilisation attentivement avant d’installer et d’utiliser le produit. Table des matières Trouver des informations 2 Instructions de sécurité importantes 3 Lampe 9 Description du produit10 Description des pièces 11 Installation de la hotte12 Préparation avant installation 12 Installation (Mode extraction) 12 Recommandations pour la fixation murale 13 INSTALLATION 14 Installation du filtre à charbon 19 Nettoyage 20 Fonctions du panneau de contrôle21 Informations techniques23 Informations complémentaires25

Instructions de sécurité importantes

IMPORTANT: Conservez ce guide pour l'agence de contrôle électrique. Lorsque vous utilisez les appareils électriques, les précautions de sécurité essentielles doivent toujours être suivies, notamment les suivantes:

 Ces instructions sont fournies dans l’intérêt de votre sécurité, lisez-les soigneusement avant d’installer ou d’utiliser cet appareil.  Cet appareil a été conçu pour être utilisé comme une hotte aspirante (l’évacuation de l’air à l’extérieur) ou une hotte filtrante (le recyclage de l’air à l’intérieur).  Tous les travaux d’installation doivent être effectués par une personne compétente ou un électricien qualifié.  Cet appareil doit être installé correctement par un personnel qualifié, en suivant strictement les instructions du fabricant.  ATTENTION : Les surfaces accessibles peuvent devenir chaudes pendant l’utilisation avec des appareils de cuisson.  Gardez les enfants éloignés de cet appareil.

Instructions de sécurité importantes

 Il est fortement recommandé que cet appareil soit tenu à l’écart des bébés et des jeunes enfants.  Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.  Vérifiez régulièrement la fiche et le câble d’alimentation pour déceler tout signe de détérioration éventuelle. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service aprèsvente ou des personnes de qualification similaire afin d’éviter un danger.

Instructions de sécurité importantes

 Ne pas laisser le câble d'alimentation toucher les parties chaudes de l’appareil.  Afin d’éviter d’endommager le câble d’alimentation, assurez-vous qu’il n’est pas coincé en dessous de l’appareil ou dans l’appareil.  Ne pas utiliser d’aérosols immédiate de l’appareil.

 Veillez à jeter le matériel d’emballage avec soin.  Nous vous recommandons également de prendre une particulière attention pendant l’utilisation et lors du nettoyage. Référez-vous aux instructions dans la section «NETTOYAGE ».  Ne pas utiliser un nettoyeur à vapeur.  L’appareil n’est pas destiné à être mis en fonctionnement au moyen d’une minuterie extérieure ou par un système de commande à distance séparée.

Instructions de sécurité importantes

 MISE EN GARDE : Lors d'une utilisation en extraction, référez-vous aux réglementations nationales sur les systèmes de ventilation des bâtiments. Ne reliez pas le tuyau d'évacuation à un système de ventilation de type VMC, à un conduit de fumée (cheminée, chaudière,...). Vérifiez également l'absence de perturbation avec la ventilation de la pièce lors de la présence d'appareils fonctionnant au gaz (chauffe-eau, gazinière,...). En cas de doute, utilisez la hotte en mode recyclage.  Une ventilation convenable de la pièce doit être prévue lorsque la hotte est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.  L’air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils fonctionnant au gaz ou à d’autres combustibles. Les règles concernant l'évacuation de l'air doivent être respectées.

Instructions de sécurité importantes

7 MISE EN GARDE : L’appareil peut s’arrêter de fonctionner lors d’une décharge électrostatique (par exemple, la foudre.) Cela ne comporte aucun risque de dommages. Eteignez l’appareil et débranchez-le de la prise de courant. Branchez l’appareil de nouveau après une minute. Afin d’éviter le risque d’incendie, nettoyez régulièrement le filtre métallique et surveillez constamment les casseroles contenant de l’huile chaude. Ne pas flamber d'aliments sous la hotte de cuisine. Ne pas utiliser l’appareil s’il montre des signes de dommages ou s’il est en état imparfait. Contactez le centre de service après-vente. Lors de l’installation, toujours respectez les distances suivantes entre le dessus de la cuisinière ou de la plaque de cuisson et la partie la plus basse de la hotte aspirante Plaques à gaz: 800mm Plaques électriques: 700mm

Instructions de sécurité importantes

 MISE EN GARDE : Il y des risques de choc électrique et d’incendie, si le nettoyage n’est pas effectué conformément aux instructions.  MISE EN GARDE : Pour raison de sécurité, utilisez seulement des vis de même dimensions que celles indiquées.  MISE EN GARDE : Le non-respect des consignes d’installation peut entraîner des graves blessures.  MISE EN GARDE : Avant de brancher l’appareil, coupez l’électricité et vérifiez que l’alimentation électrique à votre domicile correspond à celle indiquée sur sa plaque signalétique. RISQUE DE CHOC ELECTRIQUE Le non-respect de ces instructions peut entraîner un incendie ou un choc électrique.

Lampe Les ampoules disponibles, et les codes ILCOS D correspondants et les images de ces lampes : Utilisation dans une lampe de type (ou utilisation dans une lampe de type alternatif) DSR-1.5-S-68 (code ILCOS D respectant la norme IEC 61231). – Lampe à LED non remplaçable – Puissance maximale : 1.5W – Plage de tension : 12V – Dimensions:

10 Description du produit 1.Corps de la hotte 2.Cheminée supérieure 3.Cheminée inférieure

11 Description des pièces Index

Cheminée supérieure (300mm)

Cheminée inférieure (300mm) Support de la cheminée supérieure

Support de la cheminée inférieure

Préparation avant installation Retirez précautionneusement le carton. Portez des gants pour protéger vos mains des arêtes coupantes

Retirez le film de protection du produit avant de le mettre en service.

Installation (Mode extraction) Si le mur comporte une ouverture donnant sur l’extérieur, votre hotte peut être raccordée comme indiqué sur le schéma ci-dessous au moyen d'un tuyau d’évacuation ou de n’importe quel conduit d’extraction approprié, par exemple une gaine flexible en aluminium ou constituée d’un autre matériau ininflammable dont le diamètre intérieur est inférieur à 150mm.

Installation de la hotte

N'apportez aucune modification à l’appareil ou à son support de fixation sur le mur ! Avant d'installer l’appareil, vérifiez l’état du mur sur lequel il sera fixé : le mur doit être en bon état, il ne doit pas présenter de dommages (fissures, affaissement, humidité, …). Ne percez pas de trou à proximité d'anciens trous, même rebouchés Consultez impérativement un professionnel du bâtiment pour utiliser le système d'ancrage (vis, chevilles, …) approprié au matériau qui constitue votre mur, ainsi qu’au poids de l’appareil. Respectez le diamètre des vis de fixation indiqué dans la présente notice. Ne modifiez pas les trous destinés à fixer l’appareil ou son support de fixation sur le mur. Percez le mur à l'aide d'un foret de dimension adaptée au système d'ancrage. Retirez les débris et la poussière. Vérifiez régulièrement les points de fixation de l’appareil sur le mur. Resserrez-les si nécessaire.

IInstallation de la hotte

INSTALLATION Avant de procéder à l’installation, assurez-vous que l’appareil n'est pas branché sur une prise électrique. La hotte doit être placée à 70cm minimum au-dessus de la table de cuisson. Étape 1. Percez 3 trous (Φ8mm à adapter en fonction de vos chevilles) pour fixer le support. Vissez et serrez le support sur le mur avec les vis 3 Vis (ST4x30mm) et 3 chevilles (non fournies)

IInstallation de la hotte

Étape 2. Positionnez la hotte de cuisine, puis accrochez-la l’aide des deux encoches du support mural.

Étape 3. (Si le mode d'installation d'extraction est choisi) Placez le tuyau d'évacuation Ø150Ø153mm (fourni) sur la sortie d'air, comme indiqué ci-dessous. Si la taille de votre tuyau d'évacuation est de Ø120 - Ø123mm, vous devez d’abord monter l’adaptateur fourni sur la sortie d’air, comme indiqué ci-dessous.

IInstallation de la hotte

Étape 4. Vissez le support de cheminée inférieure sur la cheminée inférieure avec 2 vis (ST4x8mm).

Étape 5. Installez la cheminée inférieure dans l’appareil, puis marquez la position des trous sur le mur. Étape 6. Désinstallez la cheminée inférieure, puis percez des trous dans le mur : trou pour chevilles avec des vis de diamètre Φ4 mm

IInstallation de la hotte

Étape 7. Installez à nouveau la cheminée inférieure sur l'appareil, puis vissez-la au mur à l’aide de 2 vis de diamètre Φ 4 mm et les chevilles (non fournies) correspondantes. Baissez également la cheminée et le capot avec 2 vis (ST4x8mm)

Étape 8. Fixer le support de cheminée supérieure sur la cheminée supérieure par 2 vis ST4 x 8mm. Étape 9. Tirez la cheminée supérieure vers le haut à la hauteur de la cible et marquez les emplacements des trous sur le mur.

IInstallation de la hotte

Étape 10. Retirez la cheminée supérieure puis percer des trous dans le mur. Étape 11. Replacez la cheminée supérieure à nouveau, puis fixez-la au mur à l'aide de 2 vis ST4x30mm.

Installation du filtre à charbon

Mode recyclage: Si vous n'avez pas de sortie vers l'extérieur, aucun tuyau en plastique n'est requis et l'installation est similaire à celle décrite ci- dessus. Et vous devez assembler les filtres à charbon qui sont utilisés pour piéger les odeurs. Placer le filtre à charbon dans l'unité et la tourner dans le sens horaire. Répétez la même de l'autre côté. NOTE: Fermer Assurez-vous que les filtres sont correctement fixés. Dans le cas contraire, ils pourraient tomber et causer des dommages. Lorsque des filtres à charbon sont utilisés, la puissance d'aspiration est diminuée. Le filtre à charbon doit être remplacé au moins une fois par an en fonction de la fréquence d'utilisation de la hotte.

Concernant les instructions de nettoyage et d’entretien de l’appareil, veuillez vous reporter aux paragraphes cidessous de ce manuel. Attention! Avant le nettoyage, éteignez l’appareil et débranchez-le. Nettoyage régulier Utilisez un chiffon doux imbibé d'eau tiède savonneuse tiède ou de détergent ménager. N'utilisez jamais de tampons métalliques, de produits chimiques, de matériaux abrasifs ou de brosses dures pour nettoyer l'unité. Nettoyage mensuel pour filtre à graisse ESSENTIEL: Nettoyer le filtre tous les mois peut prévenir tout risque d’incendie. Le filtre capte la graisse, la fumée et la poussière. Cela affecte donc directement l'efficacité de la hotte. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) satureront le filtre. Nettoyez-le avec un détergent ménager.

Fonctions du panneau de contrôle

Attention! La lampe ne doit pas être recouverte d’isolation thermique ou d’autres matériaux. Avis! Allumez uniquement les lumières pendant le fonctionnement de l’appareil. N’allumez pas les lumières pour éclairer la cuisine. 1.Modèle avec panneau de contrôle TC-1 N'appuyez jamais sur plus d'une touche en même temps.

Bouton ON/OFF pour la hotte ON/OFF pour l’éclairage Faible vitesse moteur, adaptée à la cuisson qui produit peu de vapeur. Vitesse moyenne, adaptée à la cuisson standard/quotidienne. Vitesse élevée, appropriée pour la cuisson qui produit beaucoup de vapeur de cuisson.

Fonctions du panneau de contrôle

2. Modèle avec panneau de contrôle TC-2 Touche marche / arrêt Pour allumer / éteindre le moteur. Touche vitesse plus Pour augmenter la vitesse du moteur. Touche de diminution de la vitesse Pour diminuer la vitesse. Touche éclairage Affichage numérique Affichage de la vitesse du moteur: "1" pour vitesse lente, "2" pour vitesse moyenne, "3" pour vitesse élevée. Minuterie rapide: Appuyez simultanément sur + et— pendant 1 s. L'affichage numérique clignote et le compte à rebours démarre pour 5 minutes. Après 5 minutes, le moteur et la lumière s'éteignent automatiquement et un bip sonore se fait entendre pendant 1 seconde.

Réf : CEH6052BVB & CEH6052FULLB Modèles : BX2-E-C1E6C13 & BX2-EC3E6C13

Consommation d'énergie annuelle Classe d'efficacité énergétique Facteur d'accroissement dans le temps

C Efficacité fluidodynamique

Classe d'efficacité fluidodynamique Indice d'efficacité EEIhotte énergétique Débit d'air mesuré au point QBEP de rendement maximal Pression d'air mesurée au point de rendement maximal PBEP Débit d'air maximal (Réglage Boost) Débit d'air maximal (réglage le plus élevé)

Débit d'air au point de

Puissance électrique àl'entrée mesurée au point de rendement maximal

W Puissance nominale du système d'éclairage

travail(réglage le plus bas

24 Informations techniques Eclairement moyen du système d'éclairage sur la Emoyen surface de cuisson Efficacité lumineuse LEhotte Classe d'efficacité lumineuse Efficacité de filtration des graisses Classe d'efficacité de filtration des graisses Consommation d'électricité mesuré en mode "arrêt" Niveau de puissance acoustique

73,8(pour avec un filtres) 74,7(pour avec deux filtres)

0,48 Réglage Boost:-Réglage le plus élevé: 58 Réglage le plus bas: 54

dB La méthode de mesure et de calcul du tableau ci-dessus est conforme au règlement de la Commission (UE) N° 65/2014 et 66/2014

Informations complémentaires

CONTINENTAL EDISON 120-126 quai de Bacalan CS11584 33000 Bordeaux

Importé par A.M.C. 123 quai Jules Guesde 94400 Vitry sur Seine

Informations complémentaires

Remarque : Les recommandations suivantes précisent comment réduire l'impact environnemental global du processus de cuisson. (1) Installer la hotte de cuisson à un endroit approprié disposant d'une bonne ventilation. (2) Nettoyer la hotte de cuisson régulièrement afin que rien ne bloque l'air. (3) Ne pas oublier d'éteindre la lampe de la hotte de cuisine une fois la cuisson terminée. (4) Ne pas oublier d'éteindre la hotte de cuisine une fois la cuisson terminée.

Informations sur le démontage Ne pas démonter l'appareil d'une manière qui n'est pas indiquée dans le mode d'emploi. Cet appareil ne doit pas être démonté pas l'utilisateur. À la fin de son cycle de vie, l'appareil ne doit pas être mis au rebut avec les déchets ménagers. Pour des conseils sur le recyclage, veuillez contacter votre administration locale ou votre revendeur. DÉCHET RESPECTANT L’ENVIRONNEMENT Les équipements électriques et électroniques font l’objet d’une collecte sélective. Ne jetez pas les équipements électriques et électroniques usagés avec les déchets ménagers non triés, participez au contraire à leur collecte sélective. C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications. L'emballage est recyclable.
