MODE D'EMPLOI STELLA SILVERLINE
Instructions de montage et mode d'emploi

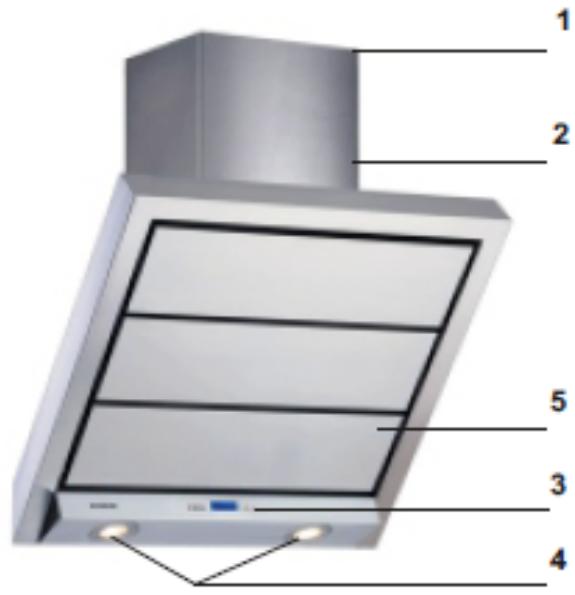

1) Cheminée interne 2) Cheminée externe 3) Panneau de commande 4) Éclairage de cuisinière 5) Filtre cassette en aluminium
Avertissements
Ce produit est donc pour usage domestique.
*La tension d'utilisation de votre appareil est de 220-240 Volts~50 Hz
Une prise de terre est utilisée sur le câble du réseau électrique de l'appareil. Ce câble doit être absolument branché à une prise reliée à la terre.
Toutes les installations électriques doivent être effectuées par un électricien qualifié.
Une installation effectuée par une personne non qualifiée pourrait entraîner un dysfonctionnement de l'appareil, un endommagement de l'appareil et des accidents.
Le câble d'alimentation électrique ne doit pas être pinçé ou tordu pendant l'installation. Le cordon électrique ne doit pas être installé près des cuisinières au risque de fondre et de causer un incendie.
*Ne branchez pas votre appareil avant d'en avoir terminé l'installation.
- Gardez la fiche dans un endroit accessible afin de pouvoir la déconnecter en cas de danger.
*Ne touchez pas les lampes lorsqu'elles sont restées allumées pendant longtemps. Étant donné qu'elles sont chaudes, elles pourraient vous brûler la main.
*Les hottes aspirantes sont conçues pour être utilisées pour un usage domestique de cuisine normale. Si elles sont utilisées à d'autres fins, une panne pourrait survenir et dans ce cas, elles ne seront plus sous garantie.
*La cuisson des aliments à flamber ne doit pas être réalisée sous l'appareil.
*Respectez les règles et consignes en vigueur en matière d'installation de la sortie d'air. (Cet avertissement ne s'applique pas à l'appareil utilisé sans cheminée.)
*Démarrrez votre appareil après avoir posé la casserole, la poêle, etc. sur la plaque. Sinon, la température élevée pourrait entraîner la déformation de certaines parties de votre appareil.
*Avant de retirer la casserole, la poêle, de la plaque, posez leur couvercle dessus.
*Ne laissez pas de l'huile chaude sur la plaque, car les casseroles qui contiennent de l'huile chaude peuvent s'enflammer.
*Faites attention aux rideaux et protections pendant la cuisson d'aliments comme les fritures car l'huile peut sauter.
*Assurez-vous que les filtres sont convenablement changés. Les filtres qui ne sont pas changés en temps opportun pourraient causer un incendie puisqu'ils sont maculés d'huile.
*N'utilisez pas les matériaux filtrants qui ne sont pas ignifuges à la place du filtre.
*N'utilisez pas votre appareil sans filtre en aluminium ; ne retirez pas les filtres lorsque l'appareil est en marche.
*En cas de flammes, coupez l'alimentation de l'appareil et des appareils de cuisson (Pour couper l'alimentation de l'appareil, il suffit de le débrancher de la prise).
*Votre appareil pourrait causer un incendie si le nettoyage n'est pas effectué périodiquement.
Coupez l'alimentation de l'appareil avant de procéder à l'entretien. (Arrêtez l'alimentation de l'appareil en le débranchant)
*Lorsque la hotte et les appareils fonctionnant avec une énergie autre que l'électricité sont utilisés au même moment, la pression négative dans la pièce ne doit pas être supérieure à 4 Pa (4 x 10-5 bar).
*Si un appareil fonctionnant avec du carburant ou un combustible gazeux se trouve au même endroit que votre hotte, le conduit d'échappement de cet appareil doit être totalement isolé de son volume et être de type hermétique.
*Lorsque la cheminée est branchée à votre appareil, utilisez des conduits de 150 mm ou 120 mm de diamètre. Les raccords de tuyaux doivent être le plus court possible avec le minimum de coudes.
*Tenez l'ensemble des équipements hors de la portée des enfants, car ils pourraient se révéler dangereux pour eux.
*Assurez-vous que votre enfant ne joue pas avec l'appareil. Ne permettez pas aux enfants d'utiliser leur appareil.
Avertissements
Si le câble électrique est endommagé, il doit être changé par le fournisseur, une agence d'entretien ou un personnel spécialisé au même endroit afin d'éviter toute situation dangereuse. En cas de flamme, arrêtez l'alimentation de la hotte puis les appareils de cuisson et couvrez la flamme. N'utilisez jamais de l'eau pour l'éteindre. Utilisez un fusible de « MAX 6 A » lors de l'installation de la hotte aspirante pour votre sécurité. « ATTENTION : Les parties accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec un appareil de cuisson » « L'appareil ne doit pas être utilisé par les enfants, des personnes représentant des capacités, physiques sensorielles ou mentales réduites ou qui manquent d'expérience et de connaissances, à moins qu'elles n'aient été formées et encadrées sur la question »
Avertissement relatif au transport et à la manutention.
- Tout le matériel fourni dans l'emballage qui constitue votre appareil est recyclable. Veuillez respecter les signes inscrits sur la caisse de l'appareil pendant le transport. Servez-vous des poignées fixées sur les côtés de la caisse pour porter votre appareil.
Si vous avez besoin de transport
Conservez l'emballage d'origine. Transportez votre produit dans sa caisse originale; respectez les signes relatifs au transport inscrits sur la caisse contenant l'appareil.
S'il n'y a pas d'emballage d'origine;
Ne mettez pas du matériel lourd dans la hotte de cheminée. Évitez des coups sur la surface externe. Emballez votre appareil pour éviter des dommages.
Installation
Pour l'installation, retirez l'appareil de son emballage :
Vérifiez que votre appareil n'est pas déformé. Les dommages et pannes liés au transport doivent être immédiatement signalés au responsable du transport. Si vous remarquez un dommage, veuillez contacter le distributeur. Ne laissez pas les enfants jouer avec le matériel d'emballage.
Déballage de l'appareil:
Vérifiez que votre appareil ne présente aucune déformation. Les pannes dues au transport doivent être immédiatement reportées à l'agence de transport. Les endommagements et pannes doivent être également signalés au fournisseur. Ne permettez pas aux enfants de jouer avec le matériel.

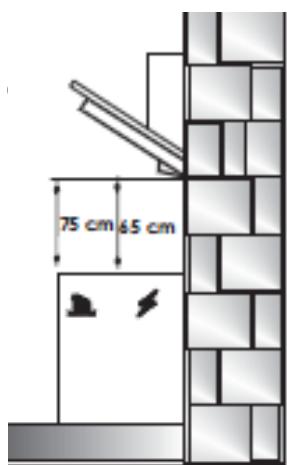

Emplacement de l'appareil :
Une fois l'appareil installé, la distance entre la hotte et la plaque électrique doit être d'au moins 45-65 cm et celle entre la hotte et les plaques à gaz d'au moins 65-75 cm.
Montage de la HOTTE au MUR
Il y a 2 plaques d'accroche (type L) pour accrocher l'appareil aux vis d'accroche. Ces plaques sont fournies avec le jeu de vis pour vous faciliter la tâche. Avant d'accrocher l'appareil, vissez ces plaques aux écrous de clouage M5 à l'aide des boulons M5 x 35. (Figure 3)
Figure 3 diametre de 010 mm diametre 6mm
Forage des trous de montage
Fixez le schéma d'installation sur le mur et percez les trous sur les points marqués A, B, C, D via une perceuse de 10 mm de diamètre. Pour installer la cheminée, utilisez une perceuse de 6 mm de diamètre en vous référant aux dimensions de hauteur min/max.
(Figure 5)
Figure 5
AVERTISSEMENT : Lorsque vous percez les trous de suspension, veuillez respecter le diamètre des trous qui serviront à fixer la hotte aspirante. Si vous ne le faites pas, alors la hotte ne sera pas montée comme il convient.

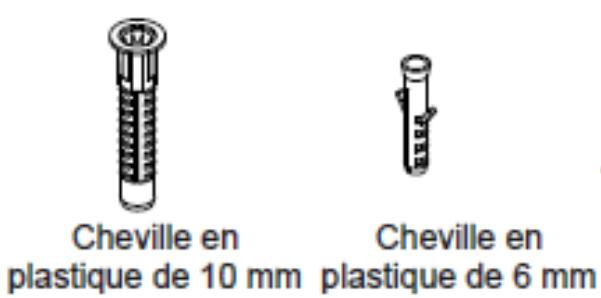

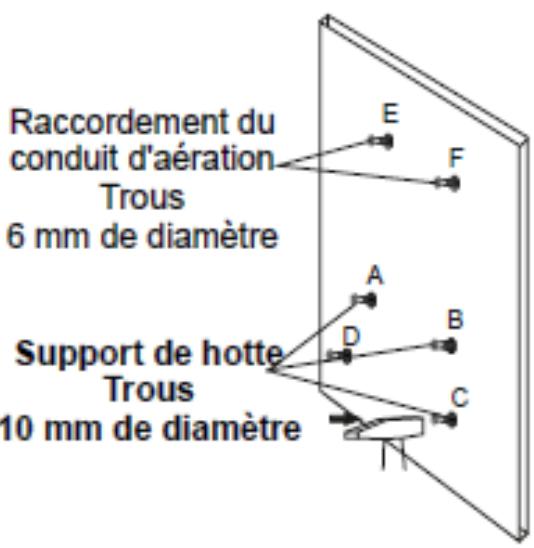

Clouage des chevilles
Clouez des chevilles de 10 mm de diamètre sur les trous A, B, C, D de 10 mm de diamètre. Placez les chevilles de 6 mm de diamètre sur deux trous de 6 mm de diamètre (Figure 6)
Vis de fixation de la cheminée :
Percez des trous sur le mur à l'aide d'une perceuse de 6 mm de diamètre. Montez la barre de fixation à l'aide des vis de 3,9 x 22 Ysb sur les chevilles en plastique de 6 mm de diamètre.
Percez des trous sur le mur à l'aide d'une perceuse de 10 mm de diamètre. Fixez 2 pcs à l'aide des vis de 5,5 x 60 Ysb sur les points A, B aujour des goujons en plastique de 10 mm de diamètre.
Laissez une distance de 5 mm entre la tête de la vis et le mur.
(Figure 7)
Vis 3,9 x 22 Ysb
Fixation de la hotte sur le mur :
Fixez les barres d'accroche en forme de L sur les points A et B (Figure 8)
Figure 8

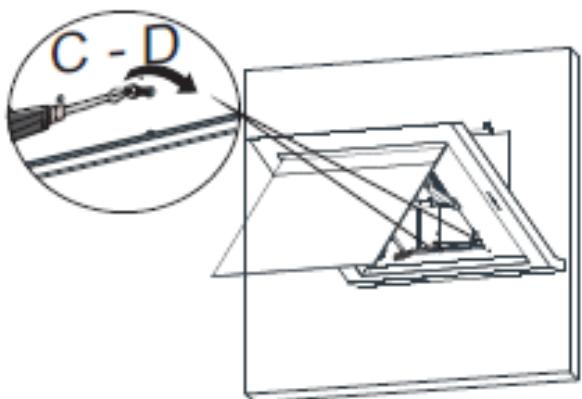

Serrage des vis d'accroche :
Serrez les vis après les avoir accrochés afin de fixer l'appareil à l'aide du tournevis. Vous pouvez utiliser les vis M5x35 afin d'obtenir un bon parallélisme de la hotte.
REMARQUE : Il est possible d'ajuster le parallélisme en desserrant les vis M5 du dessus.
(Figure 9)

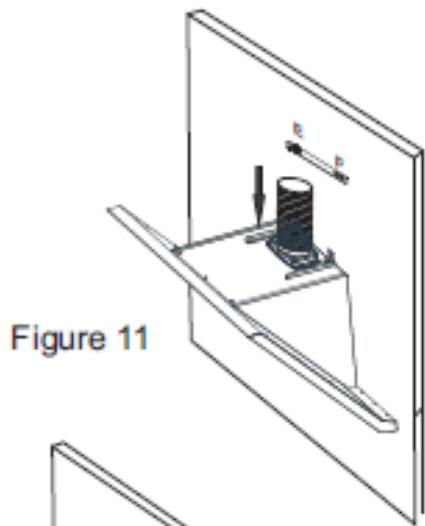

Fixation des vis suspendues :
Fixez votre appareil sur le mur sur les points C, D à l'aide des vis de 5,5 x 60 Ysb afin de vous assurer que votre appareil est installé en toute sécurité.
Installation du tuyau flexible en aluminium :
Connectez le tuyau flexible en aluminium aux sorties d'évacuation sur l'appareil et sur le mur de la cuisine.
Veuillez vous assurer que ce raccordement est assez solide pour ne pas se rompre lorsque la hotte est utilisée au niveau le plus élevé.
Figure 11)

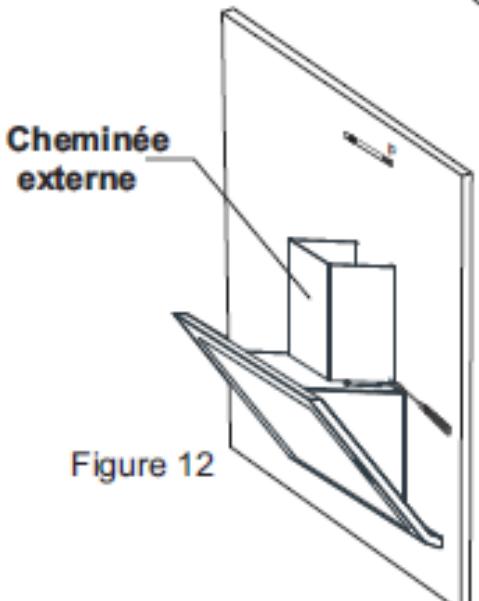

Installation de la cheminée externe :
Montez la cheminée interne dans la cheminée externe. Fixez les cheminées sur la boîte à moteur puis poussez-les vers le bas. Assurez-vous que le raccordement entre la coque et la boîte à moteur est bien solide.
Figure 12

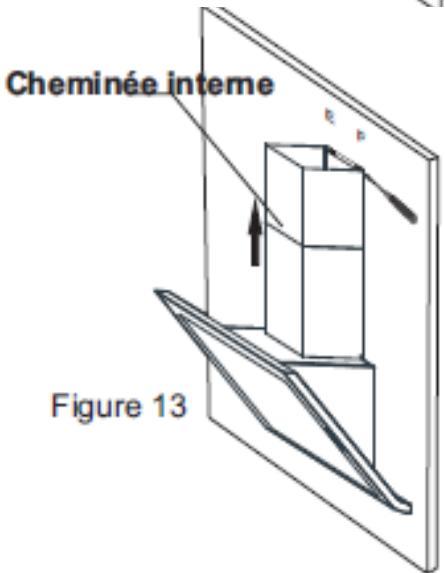

Installation de la cheminée interne :
Poussez la cheminée interne vers le haut, dans la cheminée externe. Fixez la cheminée à l'aide des vis de 3,5 x 9,5.
Figure 13)
Remarque: Une fois l'installation de votre appareil terminée, veuillez vérifier tous les branchements avant de le mettre en marche. Veuillez retirer le film protecteur de votre produit.

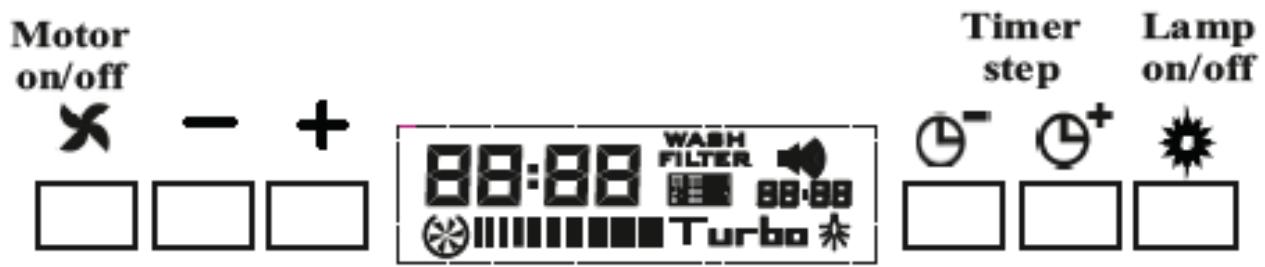

Utilisation de la commande de vitesse 5 LCD
Bouton MARCHE/ARRÉT: (X) Ce bouton sert à mettre en marche et à arrêter le moteur. Pour démarrer le moteur, réglez-le à la 2e vitesse.
Bouton - : Réduit la vitesse. La vitesse peut être réduite jusqu'à au niveau 1. Lorsque vous appuyez sur ce bouton pendant plus longtemps, le niveau de vitesse 1 diminue chaque demi seconde.
Bouton +: Augmente la vitesse. La vitesse peut être augmentée jusqu'à au niveau 5. Lorsque vous appuyez sur ce bouton plus longtemps, le niveau de vitesse 1 augmente chaque demi-seconde. Lorsque la hotte aspirante est régée à la vitesse 5, le moteur fonctionne à la vitesse 5 pendant 15 minutes puis retourne à la vitesse 2. La vitesse 5 est la vitesse turbo.
Bouton - Minuterie: (S) Ce bouton est utilisé pour régler le temps de départ de la minuterie. La minuterie réduit le niveau 1 chaque fois que vous appuyez sur le bouton; si vous appuyez sur le bouton pendant plus longtemps, la vitesse diminue rapidement.
Bouton + Minuterie : ( Ⓞ⁺ ) Ce bouton sert à régler la minuterie pour augmenter la vitesse de fonctionnement. La minuterie augmente le niveau 1 chaque fois que le bouton est appuyé; si le bouton est appuyé pendant plus longtemps, le niveau augmente rapidement. La hotte aspirante est dotée de la fonction de minuterie pour deux usages différents :
1-La minuterie pour arrêter la hotte : Si la minuterie est réglée lorsque le moteur est en marche, la hotte s'arrête, la lampe s'éteint et l'alarme émet un signal sonore pendant 5 secondes une fois que la minuterie est désactivée.
2-Minuterie pour alarme : lorsque la minuterie est réglée pendant que le moteur ne fonctionne pas, la minuterie reste activée. Lorsque la minuterie s'achève, l'alarme émet un signal sonore pendant 15 secondes; bien que le moteur soit en marche ou les lampes allumées lorsque la minuterie est en marche, le moteur n’arrête pas de fonctionner et la lampe ne s’est pas. Lorsque la minuterie n’est pas réglée, l’horloge affiche l’heure exacte.
Horloge: L'horloge sur l'écran LCD affiche l'heure exacte. Deux points entre l'heure et la minute clignotent chaque 1 seconde. Pour régler l'heure, appuyez simultanément sur les boutons Tmr+ (Ø+) et Tmr- (Ø-) L'heure
et les minutes clignotent pendant 5 secondes. Pendant qu'elles clignotent, appuyez sur Tmr+ (Ø+) ou Tmr-
(S) pour modifier l'heure. Pendant le clignotement, l'heure peut être réglée via les boutons Tmr- ou Tmr+, la minuterie peut alors être réglée. (Les réglages sont réinitialisés en cas de coupure d'électricité ou de panne électrique)
Avertissement en matière de nettoyage du filtre : L'icone de nettoyage du filtre s'affiche à l'écran après utilisation de la hotte aspirante pendant 60 heures et il clignote à chaque seconde pour vous rappeler que le filtre en aluminium doit être lavé. Appuyez sur le bouton Marche/Arrêt pendant 3 secondes, pour réinitialiser la minuterie du filtre et supprimer l'icone du filtre.
Les options programmables peuvent être définies lorsque le moteur et la lampe sont éteints et non définis.
1-Paramètres d'éclairage de la lampe arrêtée : Lorsque le bouton - est appuyé pendant 5 secondes, un pourcentage de couleur bleue s'affiche à l'écran (par exemple : b 00). Lorsque vous appuyez sur le bouton V une fois de plus, le pourcentage de couleur rouge s'affiche à l'écran (par exemple : r100). Lorsque vous appuyez une fois de plus sur le bouton V, le pourcentage de couleur verte s'affiche à l'écran. (Par exemple : g10). Lorsque vous appuyez sur les boutons Tmr+ et Tmr-, (appuyez plus longtemps pour régler rapidement le temps) la couleur dont le pourcentage s'affiche à l'écran peut être réglée entre 0 et 100. Pour obtenir une nouvelle couleur, appuyez sur le bouton - pendant 5 secondes (l'appareil émet un signal) puis quittez le mode Réglages. Si vous souhaitez quitter le mode Réglages sans toutefois définir une option, appuyez sur la touche Marche/Arrêt ou sur le commutateur de lampe.
2-Option d'éclairage arrêté : L'éclairage arrêté est toujours en position Marche. Lorsque vous maintenez le bouton + enfoncé pendant 5 secondes, (l'appareil émet un signal sonore) lorsque le moteur et la lampe sont éteints et non définis (lorsque la cheminée de la hotte ne fonctionne pas), vous pouvez alors régler l'éclairage arrêté afin de le mettre à l'arrêt. Pour que l'éclairage arrêté reste toujours activé, il suffit de maintenir le bouton + enfoncé pendant 5 secondes.
Mode de ventillation booster:
Le mode procédé d'un mode de ventilation intensive conçu dans le respect de l'efficacité énergétique.
Mode booster :
Le symbole (b) apparaît à l'écran quand cette vitesse est en cours d'utilisation.
Le symbole (b) signifie que le mode BOOSTER est activé.
Une fois activé, l'appareil fonctionnera 6 minutes dans ce mode, et le symbole sera affiché durant cette même durée.
À la fin de cette durée, l'appareil reprend le mode de ventilation inférieur et continue à fonctionner de la façon forte.
Note : La fonction « TIMER » n'est en conséquence pas compatible avec ce mode BOOSTER.
| Bleu (%) | Rouge (%) | Vert (%) | Couleur |
| 100 | 100 | 100 | Turquoise clair |
| 0 | 100 | 100 | Vert clair |
| 0 | 0 | 100 | Vert |
| 100 | 0 | 0 | Bleu |
| 50 | 100 | 0 | Violet |
| 0 | 100 | 0 | Rouge |
| 0 | 0 | 0 | Écran sans couleur |
| 0 | 100 | 10 | Orange |
Coupez l'alimentation électrique de la hotte aspirante. Retirez le filtre à cartouches en aluminium. Enlevez la lampe défaillante et remplacez-la par une nouvelle ayant la même capacité. (Veuillez attendre le refroidissement des lampes car la chaleur peut vous brûler les mains)
Remplacement des lampes halogènes :
Pour remplacer les lampes halogènes, tenez la lampe par le bas en poussant son support et en la tournant légèrement dans le sens anti-horaire, puis enlevez-la par le bas. (Figure 14)

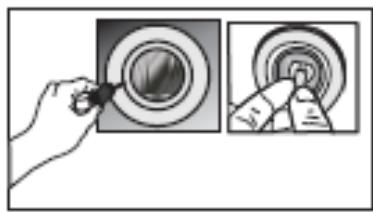

Remplacement des lampes :
Pour remplacer les lampes halogènes, tenez une lampe, comme illustré, puis tournez-la vers la gauche ou vers la droite.
Placez la broche de la lampe sur la même ligne que la prise, puis poussez-la vers vous. Enlevez le couvercle en verre comme indiqué dans la Figure 15 à l'aide d'un objet qui ne rayera pas la surface du produit. Pour enlever la lampe usée, poussez-la vers le bas et remplacez-la par une nouvelle. (Figure 15)
Remplacement des lampes :
Débranchez le cordon de votre hotte aspirante.
LAMPE DE 1 WATT à LED (Figure 16)

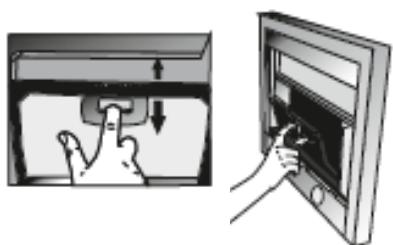

Ouvrez la plaque/vitre d'extraction à compartiments. Retirez le filtre cassette en aluminium. (Vous trouverez sur les côtés gauche et droit des couvercles de cordonnet arrêté que vous pouvez utiliser pour remplacer les lampes sur les cordonnets. Enlevez ces couvercles.) Déconnectez les câbles des lampes à LED. Appuyez sur la lampe pour les enlever. Retirez le ruban entre la lampe et la coque du produit. Retirez le film protecteur de la nouvelle lampe avant de la placer.
Suivez les instructions ci-après pour remplacer la lampe fluorescente.
a- Ouvrez la vitre du filtre. b- Retirez les vis de la fiche d'éclairage. c- Une fois la fiche d'éclairage enlevée, dévissez la lampe en plastique. d- Enlevez les raccordements de la prise après avoir enlevé la lampe fluorescente, puis remplacez cette dernière par une nouvelle.
Pour monter la nouvelle lampe fluorescente, tenez-la par l'extrémité inappropriée.
Remplacement du filtre cassette à charbon en aluminium. Pour retirer le filtre à charbon de l'appareil, poussez-le vers vous en tenant le loquet du dessus. (Schéma 18)
Figure 14
Figure 18
Scheme 18
Déconnectez l'appareil du réseau électrique avant de procéder à l'entretien et au nettoyage. Le filtre cassette en aluminium retient la poussière et l'huile dans l'air. Le filtre métallique doit être lavé une fois par mois avec de l'eau chaude et savonneuse ou, si possible, au lave-vaisselle (60°C). Retirez le filtre cassette en aluminium en appuyant sur les loquets élastiques aux extrémités. Après le nettoyage, ne le réinstallez que lorsqu'il est sec. La surface externe de la hotte de cuisine doit être nettoyée avec un torchon qui a été imbibé d'eau ou d'alcool. Veuillez éviter tout contact des pièces électroniques avec l'eau ou des substances similaires. *L'utilisation des produits de nettoyage et d'entretien inox disponibles sur le marché permettra à votre appareil de fonctionner plus longtemps.
Avertissement : Les filtres en aluminium sont lavables en machine. La couleur des filtres en aluminium pourrait changer après quelques lavages. Ce changement de couleur est tout à fait normal et ne requiert pas le remplacement du filtre.
Filtrecassette en aluminium lavable
Remarque importante
Veuillez faire attention lorsque votre appareil est utilisé au même moment qu’un appareil qui fonctionne avec de l’air et un combustible (par exemple, appareil de chauffage, chauffe-eau, etc. qui fonctionnent avec du gaz, du carburant diesel, du charbon ou du bois), car la hotte de cuisine, en évacuant l’air, pourrait affecter négativement la combustion. Cet avertissement ne s’applique pas à l’utilisation sans cheminée à extraction extérieure.
| Vérifiez le raccordement électrique, tension du réseau électrique doit être comprise entre 220 et 240 V | Vérifiez le commutateur du moteur. (en position MARCHE) | Vérifiez le commutateur de la lampe. (en position MARCHE) | Vérifiez le filtrre en-aluminium (le filtrtre doit être lavé 1 fois par mois) | Vérifiez les lampes (elles doivent être stables.) | Vérifiez la sortie. (la sortie doit être ouverte) | Remplacement du filtrtre à charbon (doit être remplacec par un nouveau tous les 2 et 3 mois pour les modèles avec filtrtre à charbon | |
| La hotte aspirante ne fonctionne pas | X | X | |||||
| Les lampes d'éclairage ne fonctionnent pas | X | X | X | ||||
| L'aspiration d'air de la hotte est faible | X | ||||||
| La hotte n'évacue pas l'air vers l'extérieur (hotte en recyclage) | X | X |
Avant de contacter le service technique :
Assurez-vous que l'appareil est branché et que le fusible du câble électrique fonctionne. Ne faites rien qui pourrait endommager l'appareil. Avant de contacter le service technique, vérifiez votre hotte aspirante conformément au tableau 1. Si le problème persiste, contactez le distributeur ou le service le plus agréé.
Pour une bonne utilisation de la hotte de cuisine :
Utilisez des conduits de 150/120 mm de diamètre et le moins de courbes possible lorsque vous effectuez le branchement de la cheminée. Respectez les périodes de nettoyage des filtres en aluminium et les périodes de changement des filtres à charbon. Utilisez l'appareil à un régime moyen si la puissance d'aspiration maximum n'est pas nécessaire. Afin de s'assurer que la ventilation fonctionne correctement, les fenêtres de la cuisine doivent rester fermées.

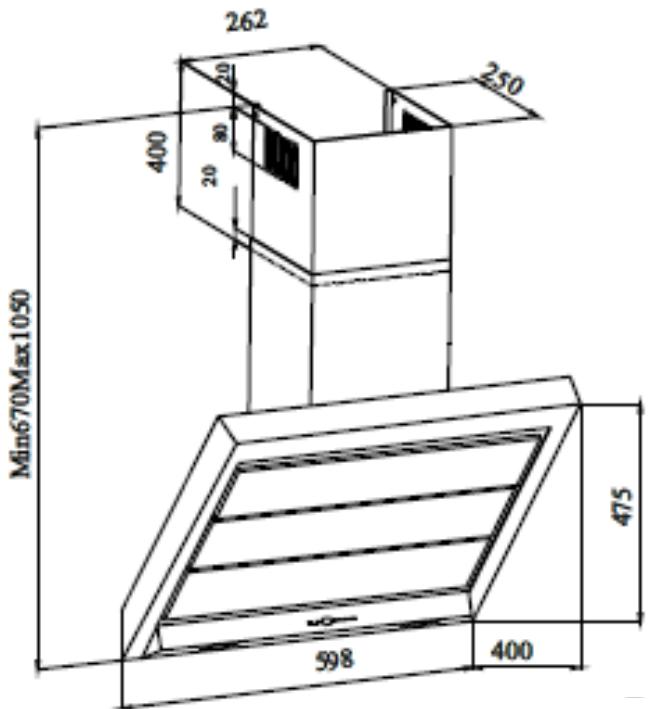

DESCRIPTIONS TECHNIQUES SPECIFIQUES
| Tension d'alimentation | 220-240 V 50Hz |
| Classe d'iso1ation du moteur | F |
| Classe d'iso1ation | CLASS I |
