Type de produit	Hotte aspirante
Marque	STOVES
Modèle	PHOT90BAL
Alimentation électrique	230 V / 50 Hz, fusible 3A
Dimensions (L x P x H)	90 cm x 50 cm x 100-150 cm (ajustable)
Poids	Environ 15 kg
Modes de fonctionnement	Aspirant (évacuation extérieure), Filtrant (recyclage intérieur), Moteur externe
Vitesses	3 vitesses + fonction intensive (10 min)
Éclairage	Halogènes ou LED selon version (remplacement par technicien pour LED)
Filtre anti-graisse	Lavable à la main ou au lave-vaisselle (tous les 2 mois)
Filtre à charbon actif	Remplaçable ou régénérable selon modèle (tous les 4 mois ou 3 ans)
Fonctions spéciales	Minuterie arrêt automatique (15 min), Clean Air (10 min/h), saturation filtres
Distance de sécurité	65 cm minimum entre la hotte et la table de cuisson
Classe électrique	Classe II (double isolation, sans terre)
Niveau sonore	Non spécifié
Raccordement	Prise accessible après installation, interrupteur omnipolaire 3 mm
Matériau	Inox / verre (selon modèle)
Garantie	2 ans (sous réserve des conditions légales)

FOIRE AUX QUESTIONS - PHOT90BAL STOVES

Comment installer la hotte PHOT90BAL ?

Le montage doit être effectué par un personnel qualifié. Respectez une distance de sécurité d'au moins 65 cm entre la hotte et la table de cuisson. Fixez la hotte au mur à l'aide des vis fournies, en utilisant des chevilles adaptées au type de mur. Suivez les cotes indiquées dans la Fig.2 de la notice.

Quels sont les modes de fonctionnement disponibles ?

La hotte peut fonctionner en mode aspirant (évacuation vers l'extérieur), en mode filtrant (recyclage de l'air intérieur) ou avec un moteur externe. Pour le mode filtrant, vous devez installer des filtres à charbon actif (non fournis).

Comment nettoyer le filtre anti-graisse ?

Le filtre anti-graisse doit être lavé tous les 2 mois maximum. Vous pouvez le laver à la main avec un détergent liquide neutre non abrasif ou au lave-vaisselle à basse température sur un cycle court. Assurez-vous qu'il soit bien sec avant de le remettre en place.

Quand faut-il remplacer le filtre à charbon actif ?

Les filtres à charbon non régénérables doivent être remplacés tous les 4 mois. Les filtres régénérables doivent être lavés tous les 2 mois et remplacés tous les 3 ans. Suivez les instructions de la notice pour le lavage et le séchage.

Comment remplacer une ampoule halogène ?

Retirez le verre en faisant levier dans les fentes prévues. Remplacez l'ampoule défectueuse par une ampoule de même type et puissance. Ne touchez pas les ampoules à mains nues. Pour les ampoules LED, faites appel à un technicien spécialisé.

Que signifie le clignotement de la touche A ?

Si la touche A clignote toutes les 2 secondes, les filtres anti-graisse doivent être lavés. Si elle clignote toutes les 0,5 seconde, les filtres à charbon actif doivent être nettoyés ou remplacés. Après entretien, appuyez sur A pendant 5 secondes pour réinitialiser.

Comment utiliser la fonction Clean Air ?

Appuyez sur le bouton F (minuterie) pendant 2 secondes lorsque la hotte est allumée. Le moteur fonctionnera 10 minutes par heure à la première vitesse. Pour désactiver, appuyez sur n'importe quel bouton autre que l'éclairage.

La hotte peut-elle être utilisée avec un brûleur à gaz ?

Oui, mais assurez-vous que la pièce est correctement ventilée pour éviter un refoulement des gaz. La dépression ne doit pas dépasser 4 Pa. Respectez la distance de sécurité de 65 cm.

Que faire si le câble d'alimentation est endommagé ?

Le câble doit être remplacé par un câble ou ensemble spécial fourni par le fabricant ou son service après-vente. Contactez un électricien qualifié.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en mode filtrant. Installez des filtres à charbon actif. L'air sera purifié et recyclé dans la pièce. La hotte fonctionne de manière optimale avec les deux types de filtres.

MODE D'EMPLOI PHOT90BAL STOVES

si la prise est adaptée.

-En cas de doutes, contacter un électricien qualifié.

Si le cable d'alimentation est abimé, il faut le replacer par un autre cable ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.

-Raccorder le dispositif au secteur à l'aide d'une prise avec fusible 3A ou aux deux fils du diphasé protégés par un fusible 3A.

2. Attention!

Dans certaines circonstances les electroménagers peuvent etre dangereux.

A)N'essayez pas de contrôle l'etat des filtres quand la hotte est en marche.
B)Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.
C) Il est absolument interdit de flamber sous la hotte.
D'Evitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie.
E) Surveilles constamment les frutes pour éviter que l'huile surchauffée prenne feu.
F) Avant deUCTeR à toutOpération d'entretien, coupez l'alimentation electrique de la hotte.
G)Cet apparéil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance.
H) Veillez à ce que les enfants ne jouent pas avec l'appareil.
I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la piece doit être correctement ventilée.
L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

FRANÇAIS

GÉNERALITÉS

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a ete concu pour etre utilisé dans le mode aspirant (evacuation de l'air à l'estérieur - Fig.1B), filtrant (retour de l'air à l'intérieur - Fig.1A) ou doted'un moteur externe (Fig.1C).

CONSEILS POUR LA SECURITE

1. Attention, lorsqu dans la même piece vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentées par une énergie autre que l'électricité, vous pouvez créé un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous reférer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

-Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondant à ceux du réseau. Contrcler aussi

Cet apparéil est marqué conformément à la Directive européen 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet apparéil soit mis au rebus selon la règlementation en vigueur, vous évitezrez ainsi des conséquences néfastes sur l'environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet apparéil ne doit pas être traité comme un déchet domestique mais faire l'objet collecte sélective dans une déchetterie spécialisée dansyclage des apparéils électriques et électroniques. Conforvouxs aux réglementations locales sur la collecte et l'éliion des déchets. Pour tout autre renseignement sur le moment, la recupération et le recyclage de cet apparéil, ez contacter le bureau concerné de votre ville, le service illicate des déchets domestiques ou le magasin où vous acheté votre apparéil.

INSTRUCTIONS POUR L'INSTALLATION

• Le montage et le branchement électrique doivent être effectuels par un personnel spécialisé.
• Utiliser des gants de protection avant de procéder aux opérations de montage.

- Connexionélectrique:

-L'appareil est construit en classe II, pour celaaucun cable ne doitetreconnecte avecla prise terre.Laispacte doitetreaccessibleapresI's installationofl'appareil.Si I'appareil estequipe d'un cordon depourvu de fiche, un interrupteur omnipolaire ayant une distancedouverture des contacts d'au moins 3mm dimensionnea la charge et conforme auxreglementations applicables en la matière,doitetre intercaléentrele secteur et l'appareil.

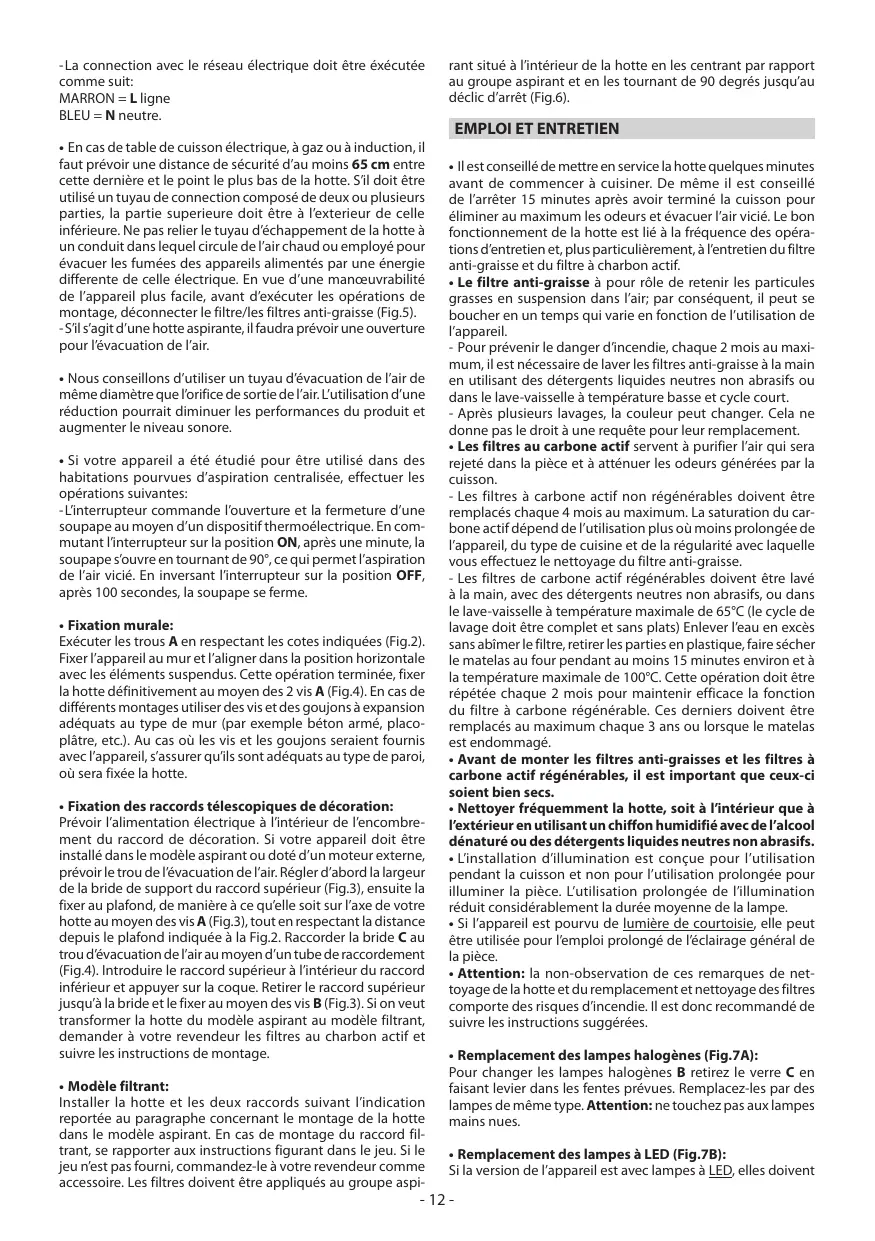

-La connection avec le réseau électrique doit être exécutée comme suit:

MARRON = L ligne

BLEU = N neutrte.

• En cas de table de cuisson électrique, à gaz ou à induction, il faut prévoir une distance de sécurité d'au moins 65~cm entre cette dernière et le point le plus bas de la hotte. S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie supérieure doit être à l'exterieur de cette inférieure. Ne pas relier le tuyau d'échéapplement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour evacuer les fumées des apparèils alimentés par une énergie différente de cette électrice. En vue d'une manœuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig.5).

-Sil s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

• Si vous appraïeil a été étudié pour être utilisé dans des habitations pourvues d'aspiration centralisée, effectuer les opérations suivantes:

-L'interrupteur commande l'ouverture et la fermeture d'une soupape au moyen d'un dispositif thermoelectrique. En commutant l'interrupteur sur la position ON, après une minute, la soupape s'ouvre en tournant de 90^ ,ce qui permet l'aspiration de I'air vicié.En insversant l'interrupteur sur la position OFF, après 100 secondes, la soupape se ferme.

Fixation murale:

Exécuter les troux A en respectant les cotes indiquées (Fig.2). Fixer l'appareil au mur et l'aligner dans la position horizontally avec les éléments suspendus. Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis A (Fig.4). En cas de différents montages utiliser des vis et des goujons à expansion déquats au type de mur (par exemple béton armé, placoplatre, etc.). Au cas où les vis et les goujons seraient fournis avec l'appareil, s'assurer qu'ils sont déquats au type de paroi, où sera fixée la hotte.

Fixation des raccords téléscopiques de decoration:

Prévoir l'alimentation électrique à l'intérieur de l'encombrement du racord de décorration. Si votre apparéil doit être installée dans le modele aspirant ou doté d'un moteur externe, prévoir le trou de l'évacuation de l'air. Régler d'abord la largeur de la bride de support du racord supérieur (Fig.3), ensuite la fixer au plafond, de manière à ce qu'elle soit sur l'axe de votre hotte au moyen des vis A (Fig.3), tout en respectant la distance depuis le plafond indiquée à la Fig.2. Raccorder la bride C au trou d'évacuation de l'air au moyen d'un tube de raccordement (Fig.4). Introduire le racord supérieur à l'intérieur du racord inférieur et appuyer sur la coque. Retirer le racord supérieur jusqu'à la bride et le fixer au moyen des vis B (Fig.3). Si on peut transformer la hotter du modele aspirant au modele filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.

- Modèle filtrant:

Installer la hotte et les deux raccords suivant l'indication reportée au paragraphe concernant le montage de la hotte dans le modele aspirant. En cas de montage du raccord filtrant, se rapporter aux instructions figurant dans le jeu. Si le jeu n'est pas fourni, commandeze-le a tourette revendeur comme accessoire. Les filtres doivent etre appliqués au groupe aspi

rant situé à l'intérieur de la hotte en les centrant par rapport au groupe aspirant et en les tournant de 90 degrés jusqu'à ou déclic d'arrêt (Fig.6).

EMPLOI ET ENTRETIEN

• Il est conseilé demettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseilé de l'arreré 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et evacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.

• Le filtré anti-graisse à pour role deretenir les particules grasses en suspension dans l'air; par conséquent, il peut se boucher en un temps qui varie en fonction de l'utilisation de l'appareil.

• Pour prévenir le danger d'incendie, chaque 2 mois au maximum, il est nécessaire de laver les filtres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaisse à température basse et cycle court.

• Àprouss plusieurs lavages, la couleur peut changer. Cela ne donne pas le droit à une requête pour leur remplacement.

• Les filtres au carbone actif seront à purifier l'air qui sera rejeté dans la pierce et à atténuer les odeurs générées par la cuisson.

• Les filtres à carbone actif non régénérables doivent être replacés chaque 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine et de la régularité avec laquelle vous effectuez le nettoyage du filtre anti-graisse.

• Les filtres de carbone actif regénérables doivent être lavé à la main, avec des détergents neutres non abrasifs, ou dans le lavve-vaiselle à température maximale de 65^ (le cycle de lavage doit être complèt et sans plats) Enlever l'eau en excès sans abimer le filtre, retirer les parties en plastique, faire secher le matelas au four pendant au moins 15 minutes environ et à la température maximale de 100^ . Cette opération doit être repétée chaque 2 mois pour maintainir efficace la fonction du filtre à carbone regénérable. Ces derniers doivent être replacés au maximum chaque 3 ans ou lorsque le matelas est endommagé.

• Avant de monter les filtres anti-graisses et les filtres à carbone actif régénérables, il est important que ceux-ci soient bien secs.

• Nettoyer fréquement la hotte, soit à l'intérieur que à l'extérieur en utilisant un chiffon humidifié avec de l'alcool dénaturé ou des détergents liquides neutres non abrasifs.

• L'installation d'illumination est consque pour l'utilisationpendant la cuisson et non pour l'utilisation prolongée pourilluminer la pièce. L'utilisation prolongée de l'illumination réduit considérablement la durée moyenne de la lampe.

• Si l'appareil est pourvu de lumière de courtoisie, elle peut ettre utilisée pour I'emploi prolongé de I'elcailage general de la pièce.

• Attention: la non-observation de ces remarques de nettoyage de la hote et du remplacement et nettoyage des filtres comme des risques d'incendie. Il est donc recommandé de suivre les instructions sugérées.

- Remplacement des lampes halogènes (Fig.7A):

Pour changer les lampes halogènes B retirez le verre C en faisant levier dans les fentes prévues. Remplacecz-les par des lampes de même type. Attention: ne touche pas aux lampes mains dues.

- Remplacement des lampes à LED (Fig.7B):

Si la version de l'appareil est avec lampes à LED, elles doivent

etre obligatoire remplaçées par un technicien spécialisé.

- Remplacement des ampoules à incandescence/halogènes (Fig.8):

Utiliser uniquement des ampoules du même type et puissance installées sur l'appareil.

- Commandes Lumineux (Fig.9) le symbole sont le suivant:

A = Touche ECLAIRAGE
B = Touche OFF
C = Touche PREMIERE VITESSE
D = Touche DEUXIEME VITESSE
E = Touche TROISIEME VITESSE
F = Touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (*)

Si votre apparéil est équipé de la fonction vitesse INTENSIVE, en partant de la TROSIÈME vitesse et en maintainant appuyée la touche E pendant environ 2 secondes, cette vitesse sera activée pendant 10 minutes après lesquelles l'appareil se remétrta à la vitesse précédemment configurée. Quand la fonction est activée, la LED clignote. Pour interrompé cette vitesse avant les 10 minutes appuyer sur la touche E. Pour certains modèles on peut même activer la fonction avec la première et la deuxième vitesse.

En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction «clean air» s'active. Cette fonction démarre le moteur pour 10 minutes par heures à la première vitesse. Dés que la fonction est activée, le moteur démarre en 1^ere vitesse pour 10 minutes pendant lesquelles les boutons F et C doivent clignoter en même temps. À la fin de ce temps, le moteur s'arrête et la diode électroluminescente du bouton F resté allumée sans clignoter jusqu'à ce que le moteur reperte en 1^ere vitesse 50 minutes plus tard. Les diodes électroluminescentes F et C recommender à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importe qu'elle touche à l'exception des touches de luminière, la hotte retourne immeditatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction «clean air» se désactive et le moteur passé directement à la 2^eme vitesse ; en appuyant sur le bouton B la fonction se désactive).

(*) La fonction "MINUTER ARRÊT AUTOMATIQUE" retarde l'arrêt de la hotte, qui continuera de fonctionner à la vitesse de service en cours au moment de l'activation de cette fonction, pendant 15 minutes.

- Saturation filtrres Anti-graisse/Charbon actif:

-Lorsque la touche A clignote avec une fréquence de 2 secondes, les filtres anti-graisse doivent être lavés.

-Lorsque la touche A clignote avec une fréquence de 0,5 seconde, les filtres à charbon actif doivent être replacés ou nettoyés selon le type de filtré. Lorsque les filtres nettoyés sont remis en place, réinitialisation la mémoire électronique en appuyant sur la touche A pendant environ 5 secondes jusqu'à ce qu'elle arrête de clignoter.

- Mandos slider (Fig.10) le symbole sont le suivant:

A = Interrupteur luiere

A1 = Bouton Off
A2 = Bouton On
B = Bouton voyant GEMMA
C = Contrôle de vitesse
C1 = Bouton Off
C2 = Bouton PREMIERE VITESSE
C3 = Bouton SECONDE VITESSE
C4 = Bouton TROSIEME VITESSE.

• Commandes mécaniques (Fig.11) les symboles sont indiqués ci-dessous:

A = Touche ECLAIRAGE/ON-OFF
B = Touche OFF/PREMIÈRE VITESSE
C= Touche DEUXIEME VITESSE
D= Touche TROISIEME VITESSE

Si la hotte est eteinte en premiere, deuxieme ou troisieme vitesse, au moment où elle est rallumée, elle redemarre avec la meme vitesse de fonction configurée au moment de I.arrt.

- Commandes Mécaniques (Fig.12.A.B.C) les symboles sont les suivants:

A = Touche ECLAIRAGE
B = Touche OFF
C = Touche PREMIÈRE VITESSE
D= Touche DEUXIEME VITESSE
E = Touche TROISIEME VITESSE
G = Voyant MOTEUR EN MARCHE.

NOUS DECLINOS Toute RESPONSABILI TE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
