MODE D'EMPLOI 9CFD60B FAGOR

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement. 34

1 / A L’ATTENTION DE L’UTILISATEUR • Consignes de sécurité ______________________________________ • Respect de l’environnement _________________________________ • Description de votre appareil _________________________________

2 / INSTALLATION DE VOTRE APPAREIL

• Utilisation en version évacuation ______________________________ • Utilisation en version recyclage _______________________________ • Raccordement électrique ____________________________________ • Montage de la hotte ________________________________________ • Montage de la cheminée º Evacuation extérieure_________________________________ º Recyclage __________________________________________

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

• Nettoyage des filtres cassettes _______________________________ • Changement du filtre charbon________________________________ • Nettoyage de la surface extérieure ____________________________ • Changement de la lampe ____________________________________ • Entretenir votre appareil _____________________________________

6 / SERVICE APRES-VENTE

• Interventions ______________________________________________ • Relations consommateurs ___________________________________

— Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante.

Les huiles et graisses portées à très haute température peuvent prendre feu. — Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie. — Le fonctionnement au dessus d'un foyer à combustible (bois, charbon…) n'est pas autorisé. — N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique). — Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l’évolution technique. — Afin de retrouver aisément à l’avenir les références de votre appareil, nous vous conseillons de les noter en page “Service Après-Vente et Relations Consommateurs”. (Cette page vous explique également où les trouver sur votre appareil).

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

• CONSIGNES DE SÉCURITÉ

— Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. — Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurezvous qu'ils ne manipulent pas les commandes de l'appareil. — A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. — Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. — Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. — Les réparations doivent être exclusivement effectuées par un spécialiste agréé. — Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien. — Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion. — Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).

Dans le cas d’une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres cassettes. Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utilisée simultanément avec des appareils utilisants du gaz ou un autre combustible.

• RESPECT DE L’ENVIRONNEMENT

— Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet. — Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile. — Nous vous remercions pour votre collaboration à la protection de l'environnement.

L’installation est réservée aux installateurs et techniciens qualifiés.

Avant la première utilisation du filtre cassette, retirez le film de protection.

- L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.

- Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte. - Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. - Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc…) ou à une VMC (ventilation mécanique contrôlée. - Le conduit d'évacuation, quel qu'il soit ne doit pas déboucher dans les combles. - Installez la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique, gaz ou mixte.

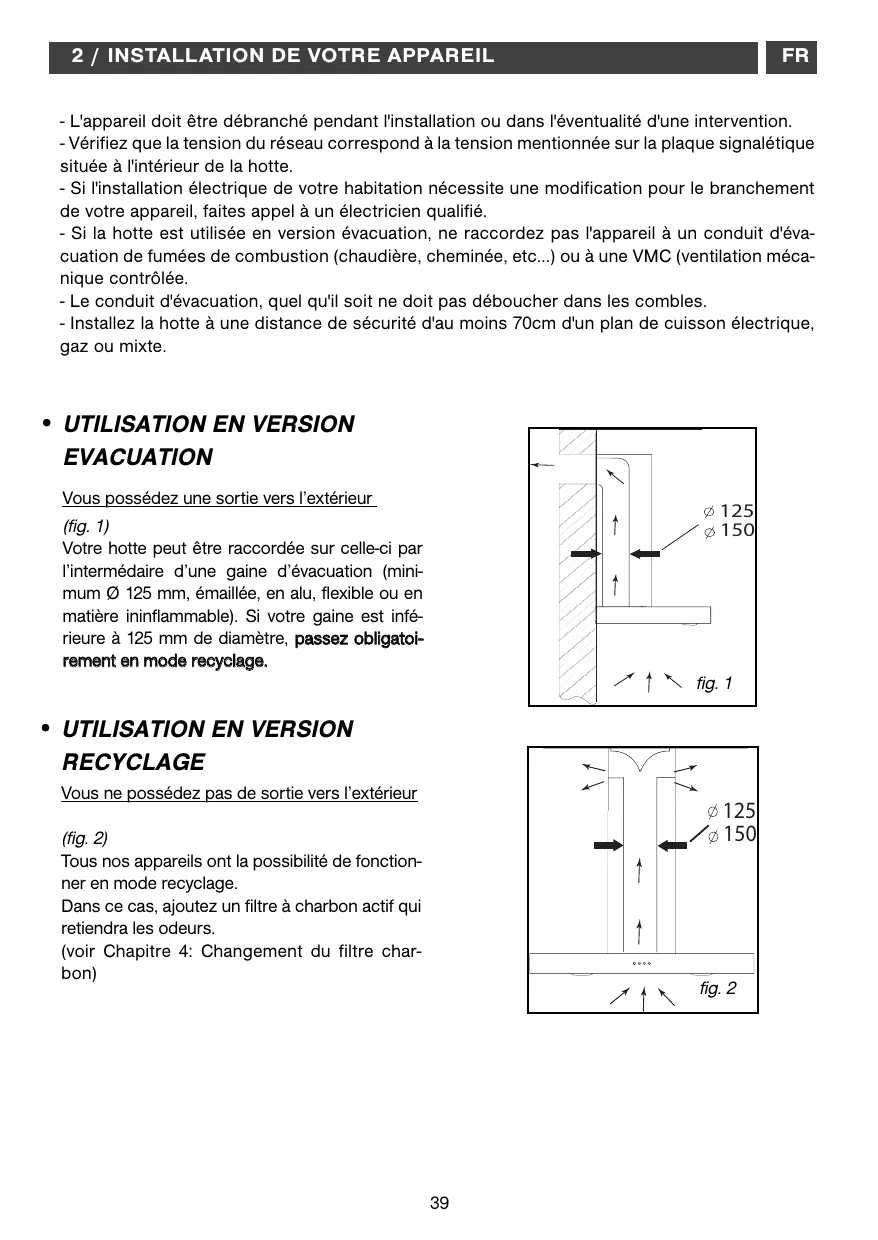

• UTILISATION EN VERSION EVACUATION Vous possédez une sortie vers l’extérieur

(fig. 1) Votre hotte peut être raccordée sur celle-ci par l’intermédaire d’une gaine d’évacuation (minimum Ø 125 mm, émaillée, en alu, flexible ou en matière ininflammable). Si votre gaine est inférieure à 125 mm de diamètre, passez obligatoirement en mode recyclage.

• UTILISATION EN VERSION RECYCLAGE Vous ne possédez pas de sortie vers l’extérieur

Tous nos appareils ont la possibilité de fonctionner en mode recyclage. Dans ce cas, ajoutez un filtre à charbon actif qui retiendra les odeurs. (voir Chapitre 4: Changement du filtre charbon)

• RACCORDEMENT ELECTRIQUE Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble. Vérifiez que: - la puissance de l'installation est suffisante, - les lignes d'alimentation sont en bon état - le diamètre des fils est conforme aux règles d'installation.

Cet appareil est livré avec un câble d’alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l’intermédiaire d’une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d’installation. Notre responsabilité ne saurait être engagée en cas d’accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d’alimentation est endommagé, faites appel au service aprèsvente afin d’éviter un danger.

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

• MONTAGE DE LA HOTTE Attention

L’installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l’air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou autre combustible. L’utilisation de conduits désaffectés ne peut se faire qu’après accord d’un spécialiste compétent. La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70 cm. au minimum. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte.

— Tracez une ligne sur le mur, centré et à la verticale de votre plan de cuisson - Tracez sur le mur les 3 trous que vous devez percer en utilisant le crochet de suspension de la hotte fourni et en respectant la distance conseillée (pièce A fig. 1) - Percez les 3 trous de 8mm à l’emplacement adéquat et insérez les chevilles - Avant de raccorder la hotte, monter le clapet anti-retour sur la sortie moteur - Fixez le support de fixation de la hotte en veillant à ce qu’il soit parfaitement de niveau (pièce A fig. 1) - Fixez la gaine extensible d’évacuation (non fournie) sur la sortie moteur sans gêner le mouvement du clapet anti-retour (fig. 3) - Posez et fixez le corps de la hotte sur ce support avec les vis prévues en dotation (fig. 2)

• MONTAGE DE LA CHEMINEE

•Evacuation extérieure - Calculez la hauteur finale pour fixer l’étrier en U de support de la cheminée (pièce B fig. 1) - Tracez les 2 trous à l’endroit adapté - Percez les 2 trous de 8mm et fixez l’étrier de support de la cheminée en faisant attention qu’il soit bien dans l’axe de la hotte (pièce B fig. 1) - Fixez l’étrier plat à l’arrière de la cheminée inférieure - Posez les 2 cheminées sur la hotte (fig. 5) - Raccordez la gaine à la sortie de l’air vers l’extérieur - Effectuez le raccordement électrique de la hotte au moyen du câble d’alimentation - Soulever la cheminée supérieure jusqu’au plafond et la fixer à l’étrier à l’aide des vis.

- Calculez la hauteur finale pour fixer l’étrier de support de la cheminée - Tracez les 2 trous à l’endroit adapté - Percez les 2 trous de 8mm et fixez l’étrier de support de la cheminée en faisant attention qu’il soit bien dans l’axe de la hotte - Fixez l’étrier plat à l’arrière de la cheminée inférieure - Installer l’adaptateur de gaine sur le déflecteur (fig. 8) - Raccordez la gaine extensible au déflecteur - Posez la cheminée composée de 2 parties sur la hotte (fig. 5) - Installer le déflecteur (fig. 8) dans la cheminée supérieure au niveau des ouïes d’aération (fig. 6) - Effectuez le raccordement électrique de la hotte au moyen du câble d’alimentation - Soulevez la cheminée supérieure jusqu’au plafond et la fixer à l’étrier à l’aide des 2 vis

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d’assurer une arrivée d’air frais suffisante pour éviter de mettre la pièce en dépression.

Ne pas utiliser d’outils pour enlever le film de protection transperant sur les parois,

• DESCRIPTION DES COMMANDES

1.Appuyez sur la touche stop et le moteur s'arrête.

2.Appuyez sur le bouton basse vitesse, l'avertisseur sonore retentit une fois et le moteur tourne à basse vitesse.

3.Appuyez sur le bouton moyenne vitesse, l'avertisseur sonore retentit une fois et le moteur tourne à moyenne vitesse. 4.Appuyez sur le bouton vitesse rapide, l'avertisseur sonore retentit une fois et le moteur tourne à vitesse rapide. 5.Appuyez sur le bouton éclairage et les deux lampes s'allument. Appuyez à nouveau et elles s'éteignent.

Débranchez l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

• NETTOYAGE DES FILTRES CASSETTES Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale.

Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soigneusement avant de les remettre en place.

•Démontage du filtre cassette

— Pivotez la poignée intégrée du filtre cassette. — Basculez le filtre cassette vers le bas.

• CHANGEMENT DU FILTRE CHARBON Remplacez-le toutes les 120 heures d'utilisation environ.

— Retirez les filtres cassettes - Tourner le filtre charbon pour le retirer - Faire l’opération inverse pour remettre un nouveau filtre - Remettre les filtres cassettes.

• NETTOYAGE DE LA SURFACE EXTERIEURE Pour nettoyer l'extérieure de votre hotte utilisez de l'eau savonneuse, mais n'utilisez jamais de crèmes à récurer, de détergents corrosif, ni d'éponge grattoir ou brosse. Essuyez avec un chiffon humide et doux.

• CHANGEMENT DE LAMPE Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur. Modèle avec lampe halogène — Retirez le hublot — Changez la lampe halogène — Replacez l’ensemble en effectuant les opérations en sens inverse.

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

Enveloppe et accessoires

Filtre charbon actif

N’utilisez jamais de tampons Pour nettoyer la carrosserie et le métalliques, de produits abrasifs hublot d’éclairage, utilisez excluou de brosses trop dures. sivement des nettoyants ménagers du commerce dilués dans de l’eau, puis rincez à l’eau claire et essuyez avec un chiffon doux.

Ce filtre retient les vapeurs gras- Avec un nettoyant ménager du ses et les poussières. Il est l’élé- commerce, puis rincez abondamment assurant une part importan- ment et séchez. Ce nettoyage te de l’efficacité de votre hotte. peut être effectué dans votre Dans le cas de taches persistan- lave-vaisselle en position verticale tes, utilisez une crème non abra- (ne pas mettre en contact avec de la vaisselle sale ou des cou sive, puis rincez à l’eau claire. verts en argent). Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation. Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l’intérieur de la hotte) et notez la date de changement.

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien

L'expertise des professionnels au service des particuliers

Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines. Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables. 47

FR SOLUTIONS Vérifiez que:

La hotte ne fonctionne pas...

• il n’y a pas de coupure de courant.

• une vitesse a été effectivement sélectionnée.

La hotte a un rendement insuffisant...

• la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée.

• la cuisine est suffisamment aérée pour permettre une prise d’air. • le filtre à charbon n’est pas usagé (hotte en version recyclage) Vérifiez que: • il n’y a pas de coupure de courant.

La hotte s’est arrêtée au cours du fonctionnement

• le dispositif à coupure omnipolaire ne s’est pas enclenché.

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualité dépositaire de la marque.

Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig. 1).

• Pour en savoir plus sur tous les produits de la marque : informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer : nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

> Vous pouvez nous écrire :

Service Consommateurs FAGOR BP 9526 95069 CERGY PONTOISE CEDEX

> ou nous téléphoner au :

PIÈCES D’ORIGINE Lors d’une intervention d’entretien, demandez l'utilisation exclusive de pièces détachées certifiées d’origine.
