VEGA 150 - Hotte aspirante LOGICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	LOGICOM
Modèle	VEGA 150
Alimentation électrique	220-240 V ~ 50/60 Hz
Nombre de vitesses	3 (basse, moyenne, rapide)
Éclairage	2 lampes halogènes
Mode d'évacuation	Évacuation extérieure ou recyclage avec filtre à charbon
Diamètre de gaine recommandé	125 mm (minimum) / 150 mm (optimal)
Distance minimale au plan de cuisson	70 cm
Type de filtre	Filtre cassette métallique (lavable) + filtre à charbon actif (remplaçable)
Entretien filtre cassette	Nettoyer toutes les 30 heures d'utilisation ou 1 fois par mois au lave-vaisselle
Remplacement filtre charbon	Toutes les 120 heures d'utilisation (environ 1 an)
Nettoyage extérieur	Eau savonneuse et chiffon doux, éviter produits abrasifs
Changement des lampes	Retirer le hublot et remplacer la lampe halogène
Sécurité	Débrancher avant entretien ; fusible 10 ou 16 A ; distance minimale 70 cm
Commande	Boutons-poussoir avec alarme sonore à chaque sélection
Accessoires fournis	Crochet de suspension, chevilles, vis, clapet anti-retour
Conformité	Directive 2002/96/CE (DEEE), normes électriques en vigueur

FOIRE AUX QUESTIONS - VEGA 150 LOGICOM

Comment installer la hotte en mode évacuation extérieure ?

Tracez une ligne verticale centrée sur le plan de cuisson. Percez 3 trous de 8 mm pour le support de suspension. Fixez le support de la hotte, montez le clapet anti-retour sur la sortie moteur, raccordez une gaine d'évacuation (diamètre 125 mm minimum) vers l'extérieur, puis fixez le corps de la hotte au support.

Comment installer la hotte en mode recyclage ?

Si vous n'avez pas de sortie extérieure, ajoutez un filtre à charbon actif. Installez l'adaptateur de gaine sur le déflecteur, raccordez la gaine extensible, placez la cheminée composée de deux parties, installez le déflecteur dans la cheminée supérieure, puis effectuez le raccordement électrique.

À quelle fréquence nettoyer les filtres cassettes ?

Les filtres cassettes doivent être nettoyés toutes les 30 heures d'utilisation environ, ou au moins une fois par mois. Vous pouvez les laver au lave-vaisselle en position verticale, ou à la main avec de l'eau chaude et un détergent doux.

Comment changer le filtre à charbon ?

Retirez d'abord les filtres cassettes. Tournez le filtre à charbon usagé pour le déclipser et retirez-le. Placez le nouveau filtre en effectuant l'opération inverse. Replacez les filtres cassettes. Le changement est recommandé toutes les 120 heures d'utilisation.

Que faire si la hotte ne fonctionne pas ?

Vérifiez qu'il n'y a pas de coupure de courant et qu'une vitesse a bien été sélectionnée. Si la hotte s'arrête en cours de fonctionnement, assurez-vous que le dispositif de coupure omnipolaire ne s'est pas enclenché. Si le problème persiste, contactez le service après-vente.

Comment nettoyer l'extérieur de la hotte ?

Utilisez de l'eau savonneuse et un chiffon doux. N'utilisez jamais de crèmes à récurer, de détergents corrosifs, ni d'éponge grattoir ou de brosse dure. Essuyez avec un chiffon humide et doux.

Quelle est la distance de sécurité minimale entre la hotte et la cuisinière ?

La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70 cm. Si les instructions de la table de cuisson spécifient une distance plus grande, celle-ci doit être prise en compte.

Comment changer une lampe halogène ?

Avant toute intervention, mettez la hotte hors tension (débranchez ou coupez le disjoncteur). Retirez le hublot, changez la lampe halogène, puis replacez l'ensemble en effectuant les opérations en sens inverse.

La hotte fait un bruit anormal, que faire ?

Vérifiez que la hotte est correctement installée et que les filtres ne sont pas obstrués. Assurez-vous que la gaine d'évacuation n'est pas pliée ou bouchée. Si le bruit persiste, contactez un professionnel agréé.

Où trouver les pièces de rechange ?

Les pièces détachées (filtres, lampes, etc.) sont disponibles chez votre revendeur habituel. Référez-vous à la plaque signalétique située à l'intérieur de la hotte pour commander les pièces adaptées. Utilisez exclusivement des pièces certifiées d'origine.

MODE D'EMPLOI VEGA 150 LOGICOM

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mesurer votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

1 / À l'attention de l'utilisateur

• Consignes de sécurité 36
• Respect de l'environnement 37
• Description de votre appareil 38

2 / Installation de votre appareil

• Utilisation en version évacuation 39
• Utilisation en version recyclage 39 Raccordement électrique 40 Montage de la hotte 41 Montage de la cheminée

Évacuation extérieure 42 ° Recyclage 43

3 / Utilisation de votre appareil

Description des commandes 44

4 / Entretien et nettoyage de votre appareil

Nettoyage des filtres cassettes 45 - Changement du contrôle charbon 45 - Nettoyage de la surface extérieure 46 - Changement de la lampe 46 - Entretien de votre appareil 47

6 / Service apres-vente

Interventions 49 - Relations avec les consommateurs 49

Important

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour leur sécurité et celle d'autrui.

Consignes de sécurité

-Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. -Cet appareil doit être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil. - À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. -Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. - Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous. - Les réparations doivent être exclusivement effectuées par un spécialiste agréé. - Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien. -Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion. - Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au-dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).

• Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.
• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).
• Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique. -Afin de retrouver aisément à l'avoir les références de votre appareil, nous vous conseillons de les noter en page "Service Après-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre appareil).

Attention

Dans le cas d'une cuisine chauffée

avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes.

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

Respect de l'environnement

• Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

• Notre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils que organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive française 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.
• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre cassette, retirez le film de protection.

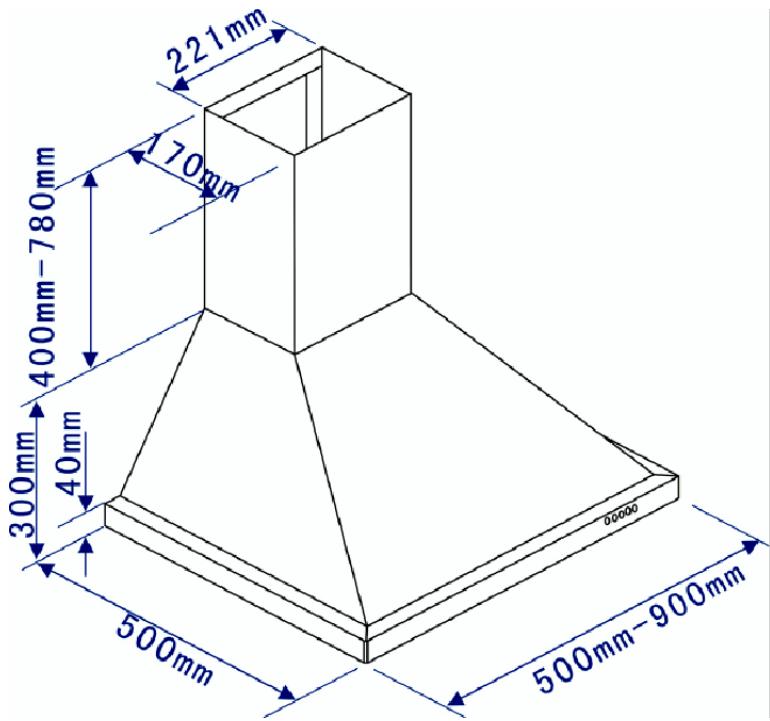

DESCRIPTION DE VOTRE APPAREIL

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Installez la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique, gaz ou mixte.

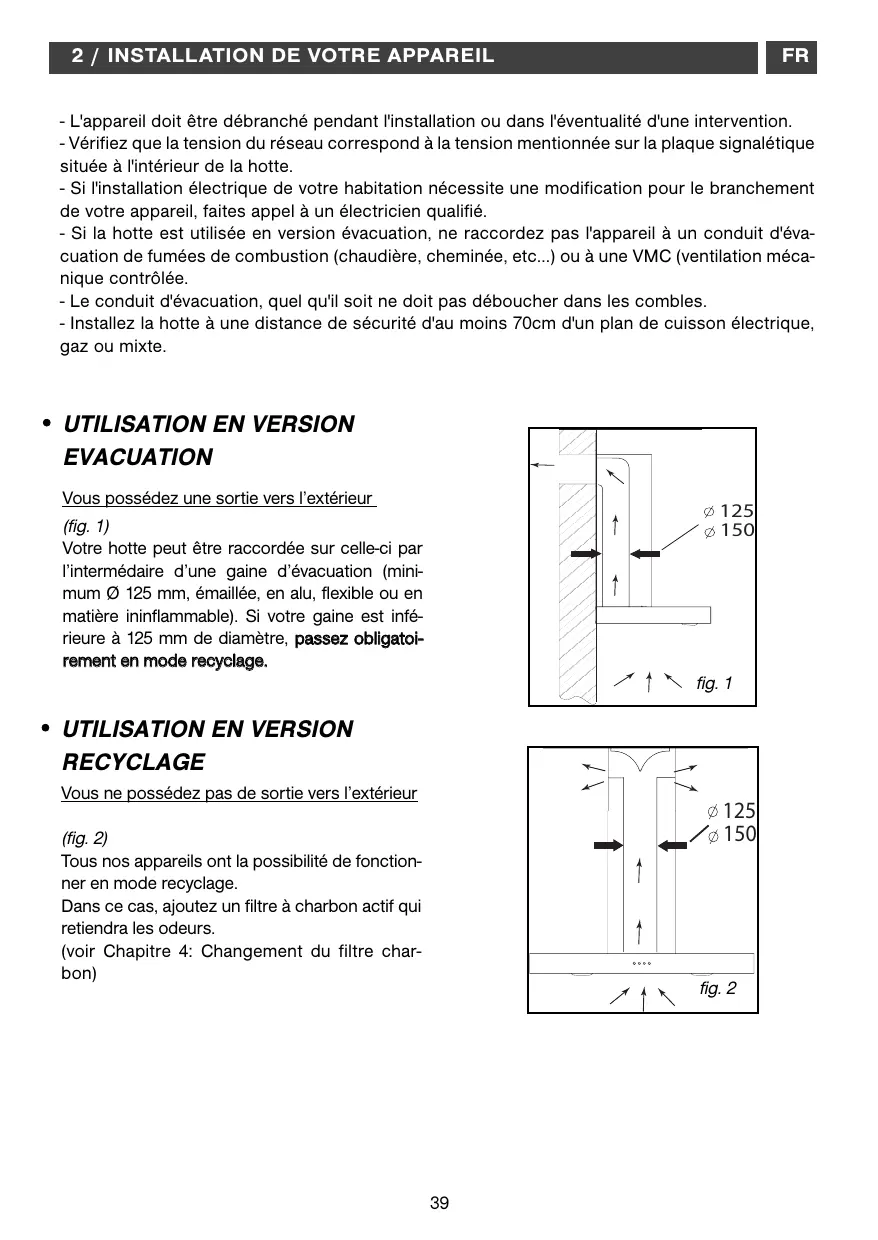

- Utilisation en version evacuation

Déposez un tube sortie vers l'extérieur

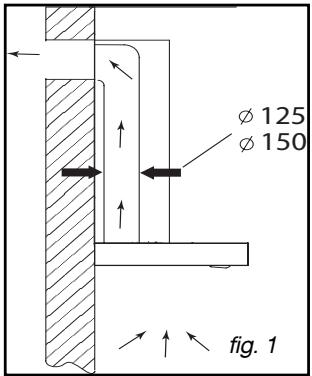

(fig. 1)

Votre hotte peut être raccordée sur celle-ci par l'intermédiaire d'une gaine d'évacuation (minimum 125 mm, émaillée, en alu, flexible ou en matière ininflammable). Si votre gaine est inférieure à 125 mm de diamètre, passez obligatoirement en mode recyclage.

Utilisation en version recyclage

Vous ne possédez pas de sortie vers l'extérieur

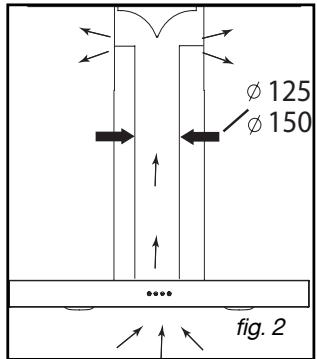

(fig. 2)

Tous nos appareils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtre à charbon actif qui retiendra les odeurs.

(voir Chapitre 4: Changement du filtre carbon)

Raccordement electrique

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que :

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état
• le diamètre des fils est conforme aux règles d'installation.

Attention

Cet appareil est livré avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Attention

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

Attention

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

Attention

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désactivés ne peut se faire qu'après accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit être de 70 cm au minimum. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte.

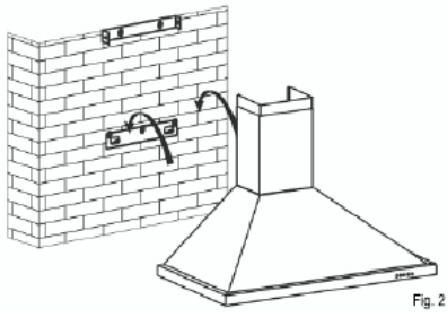

Fixation au mur :

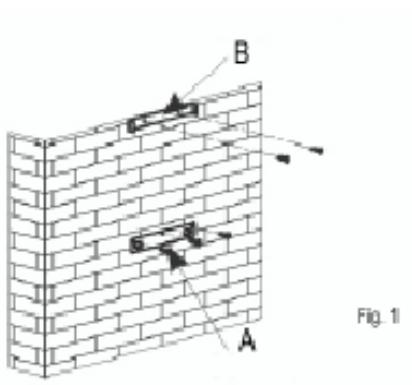

Tracez une ligne sur le mur, centrée et à la verticale de votre plan de cuisson - Tracez sur le mur les 3 trous que vous devez percer en utilisant le crochet de suspension de la hotte fourni et en respectant la distance conseillée (pièce A fig. 1) - Percez les 3 trous de 8mm à l'emplacement adéquat et insérez les chevilles - Avant de raccorder la hotte, montez le clapet anti-retour sur la sortie moteur - Fixez le support de fixation de la hotte en veillant à ce qu'il soit parfaitement de niveau (pièce A fig. 1) - Fixez la gaine extensible d'évacuation (non fournie) sur la sortie moteur sans gêner le mouvement du clapet anti-retour (fig. 3) - Posez et fixez le corps de la hotte sur ce support avec les vis fournies en dotation (fig. 2)

Fig. 3

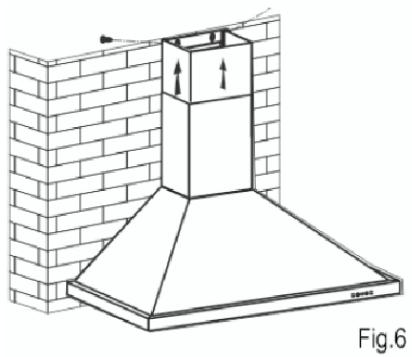

Évacuation extérieure

• Calculez la hauteur finale pour fixer l’étrier en U de support de la cheminée (pièce B fig. 1)
• Tracez les 2 trous à l'endroit adapté
• Percez les 2 trous de 8mm et fixez l'étrier de support de la cheminée en faisant attention qu'il soit bien dans l'axe de la hotte (pièce B fig. 1)
• Fixez l'étrier plat à l'arrière de la cheminée inférieure
• Posez les 2 cheminées sur la hotte (fig. 5) - Raccordez la gaine à la sortie de l'air vers l'extérieur
• Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation - Soulevez la cheminée supérieure jusqu'au plafond et la fixer à l'étai avec des vis.

Fig. 3

Recyclage

• Calculez la hauteur finale pour fixer l'étrier de support de la cheminée
• Tracez les 2 trous à l'endroit adapté
• Percez les 2 trous de 8mm et fixez l'étrier de support de la cheminée en faisant attention qu'il soit bien dans l'axe de la hotte
• Fixez l'étrier plat à l'arête de la cheminée inférieure
• Installer l'adaptateur de gaine sur le déflecteur (fig. 8) - Raccordez gaine extensible au déflecteur
• Posez la cheminée composée de 2 parties sur la hotte (fig. 5)
• Installer le déflecteur (fig. 8) dans la cheminée supérieure au niveau des ouïes d'aération (fig. 6)
• Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation
• Soulevez la cheminée supérieure jusqu'au plateau et la fixer à l'étrier à l'aide des 2 vis

fig. 8

fig.6

Fig.5

Conseil

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter de mettre la pièce en dépression.

Attention

Ne pas utiliser d'outils pour enlever le film de protection transparent sur les parois,

Bouton-poussoir

1. Appuyez sur la touche stop et le moteur s'arrête. 2. Appuyez sur le bouton vitesse, l'avertisseur sonore retentit une fois et le moteur tourne à basse vitesse. 3. Appuyez sur le bouton moyenne vitesse, l'avertisseur sonore retentit une fois et le moteur tourne à moyenne vitesse. 4. Appuyez sur le bouton vitesse rapide, l'avertisseur sonore retentit une fois et le moteur tourne à vitesse rapide. 5. Appuyez sur le bouton éclairage et les deux lampes s'allument. Appuyez à nouveau et elles s'éteignent.

Attention

Débranchez l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Nettoyage des filtres cassettes

Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale.

Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soigneusement avant de les remettre en place.

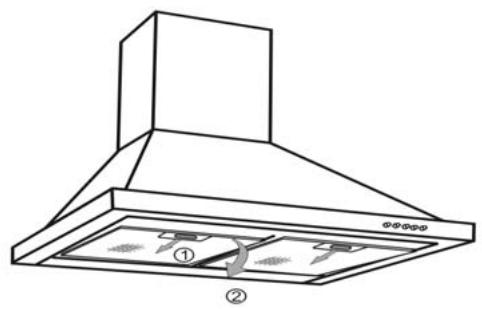

Démontage du filtre cassette

• Pivotez la poignée intégrée du filtre cassette.
• Basculez le contrôle cassette vers le bas.

Changement du filtre charbon

Remplacez-le toutes les 120 heures d'utilisation environ.

• Retirez les filtres cassettes
• Tourner le filtre charbon pour le retirer
• Faire l'opération inverse pour remettre un nouveau contrôle
• Remettre les filtres cassettes.

- Nettoyage de la surface exterieure

Pour nettoyer l'extérieur de votre hotte, utilisez de l'eau savonneuse, mais n'utilisez jamais de crèmes à récurer, de détergents corrosifs, ni d'éponge grattoir ou brosse. Essuyez avec un chiffon humide et doux.

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

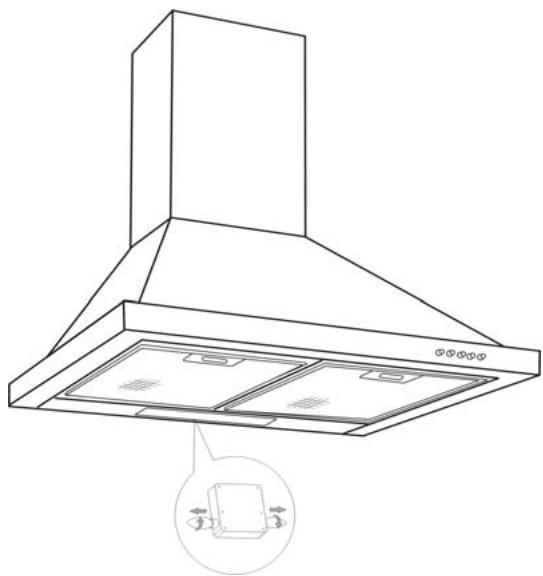

Modèle avec lampe halogène

Retirez le hublot - Changez la lampe halogène - Replacez l'ensemble en effectuant les opérations en sens inverse.

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit enlevant la prise, en actionnant le disjoncteur.

Entretenir votre appareil

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRESA UTILISER
Enveloppe et accessoires	N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclu-sivement des nettoyants mena-gers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.
Filtre cassette	Ce filtre retient les vapeurs gras-ses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte. Dans le cas de taches persistan-tes, utilisez une crème non abra-sive, puis rincez à l'eau claire.	Avec un nettoyant menager du commerce, puis rincez abondam-ment et séchez. Ce nettoyage peut être effectué dans votre lave-vaissele en position verticale (ne pasmettre en contact avec de la vaissele sale ou des cou-verts en argent).
Filtre charbon actif	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utili-sation.Commandez ces filtres chez votre revendeur (sous la référen-ce indiquée sur la plaque signa-létique située à l'intérieur de la hotte) et notez la date de chan-gement.

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles au service des particuliers

Clarity vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouvez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage)
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

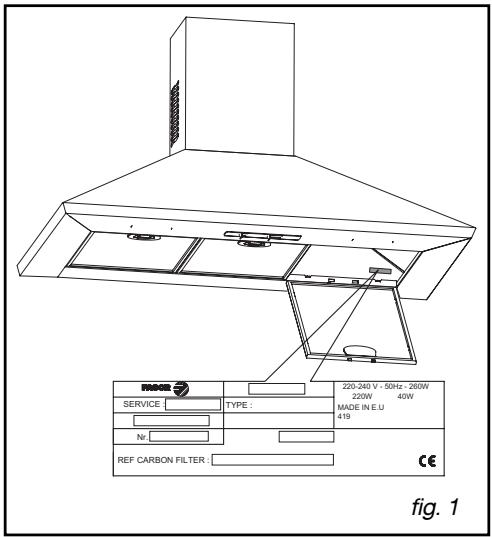

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualité dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig. 1).

Pièces d'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces déta

pièces certifiées d'origine.

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

Nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire:

Service Consommateurs FAGOR BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

0892 02 88 07*

0.34 € TTC/min à partir d'un poste fixe
