Marque	PROLINE
Modèle	VHP62SS
Type de produit	Hotte de cuisine
Largeur	60 cm
Alimentation électrique	230 V, 50 Hz
Puissance d'éclairage	LED 3 W max (E14)
Nombre de vitesses	3
Débit d'air maximal	205 m³/h
Débit d'air minimal	110 m³/h
Niveau sonore maximal	68 dB
Niveau sonore minimal	52 dB
Classe d'efficacité énergétique	C
Consommation annuelle d'énergie	34,5 kWh/an
Efficacité de filtration des graisses	55,1 % (classe E)
Modes d'évacuation	Évacuation extérieure (aspirante) ou recyclage (filtrante)
Distance minimale au-dessus d'une cuisinière électrique	50 cm
Distance minimale au-dessus d'une cuisinière à gaz	65 cm
Filtre à graisse	Remplaçable, non lavable
Filtre à charbon	Inclus, remplaçable
Type d'installation	Murale ou sous meuble

FOIRE AUX QUESTIONS - VHP62SS PROLINE

Comment installer la hotte VHP62SS ?

L'installation doit être réalisée par deux personnes. Utilisez le gabarit fourni pour percer les trous, respectez les distances minimales (50 cm pour cuisinière électrique, 65 cm pour gaz). Accrochez la hotte sur les vis supérieures, puis fixez la vis inférieure après avoir retiré le filtre à graisse.

Comment choisir entre mode évacuation et recyclage ?

En mode évacuation, retirez la paroi métallique circulaire et installez la bride de raccord pour une gaine extérieure. En mode recyclage, conservez la paroi et installez le filtre à charbon fourni. Réglez le sélecteur [G] en position A (aspirante) ou F (filtrante).

À quelle fréquence faut-il nettoyer la hotte ?

L'intérieur et l'extérieur doivent être nettoyés environ une fois par mois avec un chiffon humide et un détergent neutre. N'utilisez pas de produits abrasifs ni d'alcool. Débranchez toujours l'appareil avant le nettoyage.

Comment remplacer le filtre à graisse ?

Le filtre à graisse n'est pas lavable ; il doit être remplacé régulièrement (1 fois par mois à 2-3 fois par an selon l'utilisation). Retirez le filtre usagé et insérez le nouveau. Assurez-vous que la hotte est débranchée.

Comment remplacer le filtre à charbon ?

Le filtre à charbon est utilisé en mode recyclage. Il doit être remplacé périodiquement (tous les 3-6 mois selon l'usage). Accédez au compartiment, retirez l'ancien filtre et installez le nouveau.

Comment changer les ampoules de la hotte ?

Débranchez la hotte. Retirez le couvercle. Attendez que les ampoules refroidissent. Remplacez par des ampoules LED de 3 W max, type E14. Vérifiez qu'elles sont bien fixées avant de remettre le couvercle.

Quelle est la distance minimale entre la hotte et la cuisinière ?

Pour une cuisinière électrique, la distance minimale est de 50 cm ; pour une cuisinière à gaz ou mixte, elle est de 65 cm, ou plus si spécifié par le fabricant de la cuisinière.

Que faire si la hotte ne fonctionne pas correctement ?

Vérifiez l'alimentation électrique et le branchement. Assurez-vous que les filtres sont propres et correctement installés. Si l'éclairage ne fonctionne pas, vérifiez les ampoules. Pour tout autre problème, contactez le service après-vente.

Quels sont les niveaux sonores de la hotte ?

Le niveau sonore est de 52 dB à vitesse minimale et de 68 dB à vitesse maximale. Ces valeurs peuvent varier selon l'installation et le mode d'évacuation.

Comment réduire la consommation d'énergie de la hotte ?

Utilisez la vitesse minimale pendant la cuisson et prolongez le fonctionnement quelques minutes après. N'utilisez les vitesses élevées qu'en cas de forte vapeur ou fumée. Remplacez les filtres régulièrement pour maintenir l'efficacité.

MODE D'EMPLOI VHP62SS PROLINE

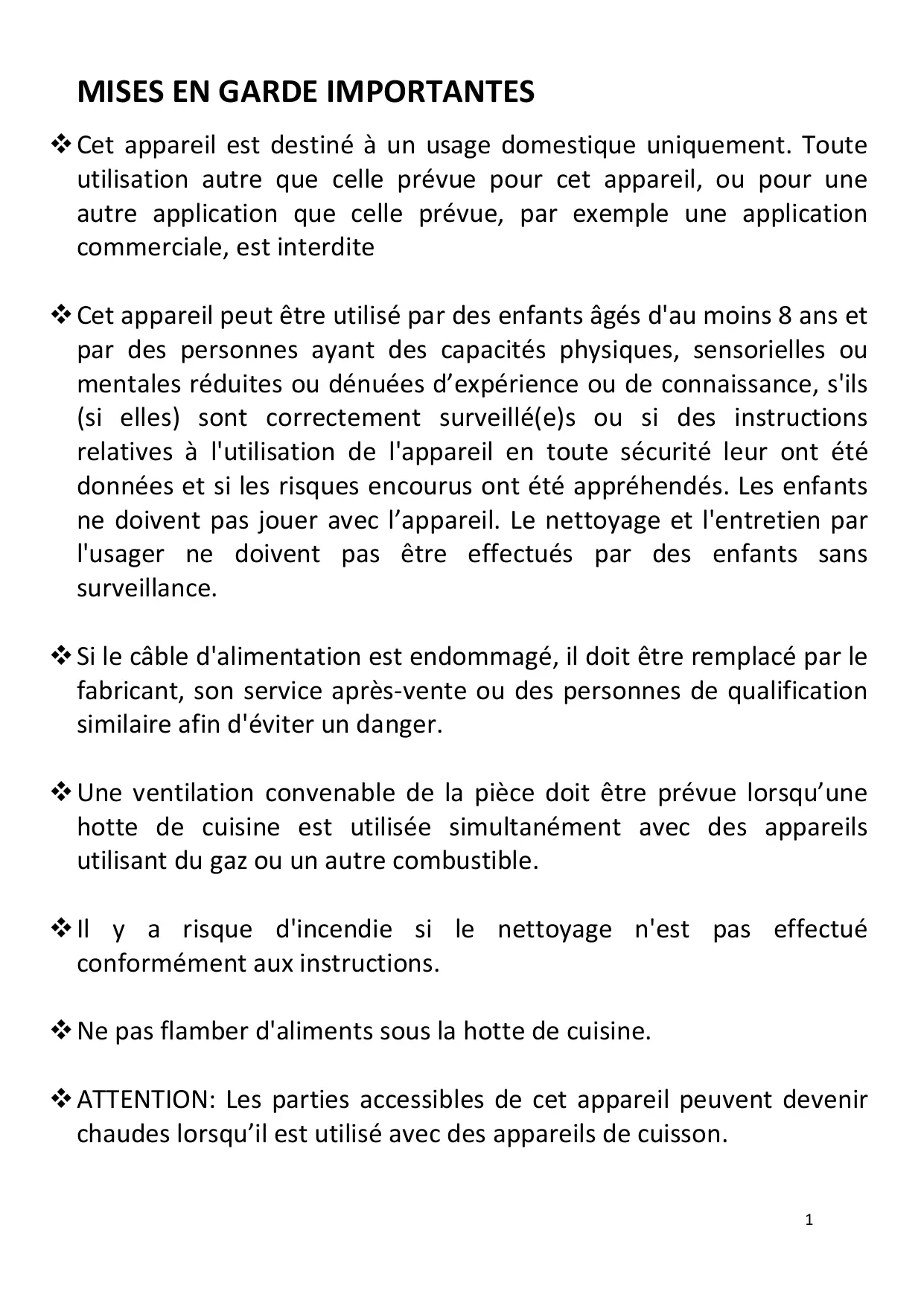

Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillées ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible. Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions. Ne pas flamber d'aliments sous la hotte de cuisine. ATTENTION: Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible. Les réglementations concernant l'évacuation de l'air doivent être respectées. Lorsque la hotte de cuisine est placée au-dessus d'un appareil à gaz, la distance minimale à respecter entre la surface support des récipients de cuisson de la table de cuisson et la partie la plus basse de la hotte de cuisine doit être d'au moins 65 cm. Les détails concernant la méthode et la fréquence du nettoyage sont disponibles en page 7 dans la section "Nettoyage et entretien".

CONSIGNEPOUVANTVARIERLOCALEMENT WWW. CONSIGNESDETRI. FR

Instructions de sécurité générales

• Lisez attentivement cette notice et conservez-la en lieu sûr pour pouvoir vous y reporter ultérieurement. En cas de vente, de cession ou de déménagement, assurez-vous qu'elle reste avec le produit.
• Le constructeur décline toute responsabilité en cas d'inconvénient, dommage ou incendie provoqué à l'appareil et dû au non-respect des instructions de la présente notice.
• Portez toujours des gants de travail avant d'effectuer toute opération d'installation ou d'entretien.
• Ne raccordez pas l'appareil au circuit électrique avant que le montage ne soit complètement terminé.
• N'effectuez aucune modification électrique ou mécanique sur le produit ou sur le conduit d'évacuation. N'essayez pas d'examiner les filtres pendant que la hotte est en fonctionnement.
• La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
• électrique. N'utilisez jamais la hotte sans que le filtre à graisse ne soit monté correctement. N'utilisez jamais la hotte comme plan de travail.
• La présence de flammes libres peut endommager les filtres et donner lieu à des incendies, il faut donc les éviter à tout prix.
• Ne touchez pas les ampoules après avoir utilisé l'appareil, vous risquez de vous brûler.
• Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

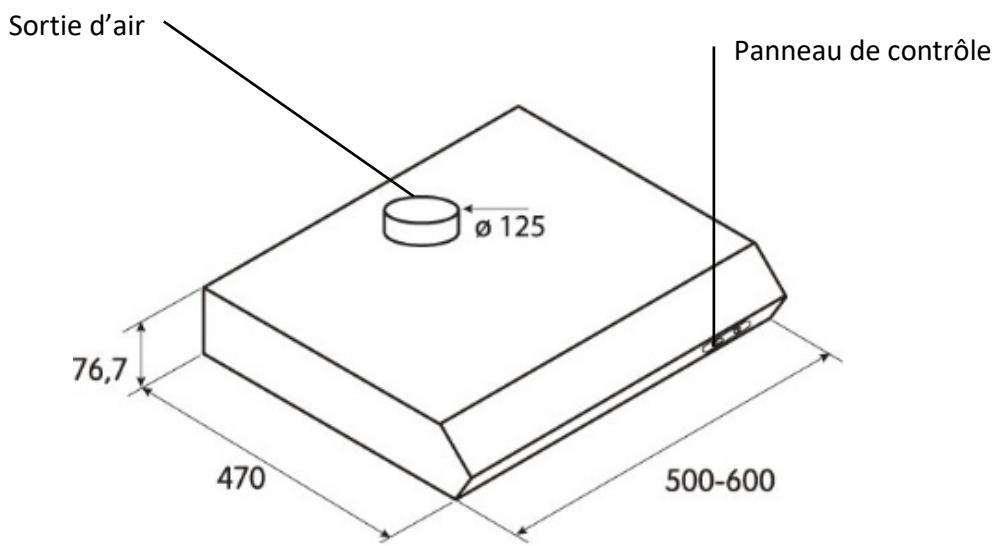

Description

La hotte peut être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

Avant l'installation

Avant d'installer votre appareil, vérifiez qu'il est en parfait état. S'il est endommagé, ne poursuivez pas l'installation et contactez votre service après-vente.

Assurez-vous également que les dimensions de la hotte et de son conduit sont compatibles avec votre cuisinière et hauteur de plafond.

Installation

Cet appareil doit impérativement être installé par 2 personnes.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

ATTENTION! Le fait de ne pas suivre les instructions de cette notice peut entraîner des risques électriques.

En cas de doute, consultez un centre après-vente agréé ou un technicien agréé.

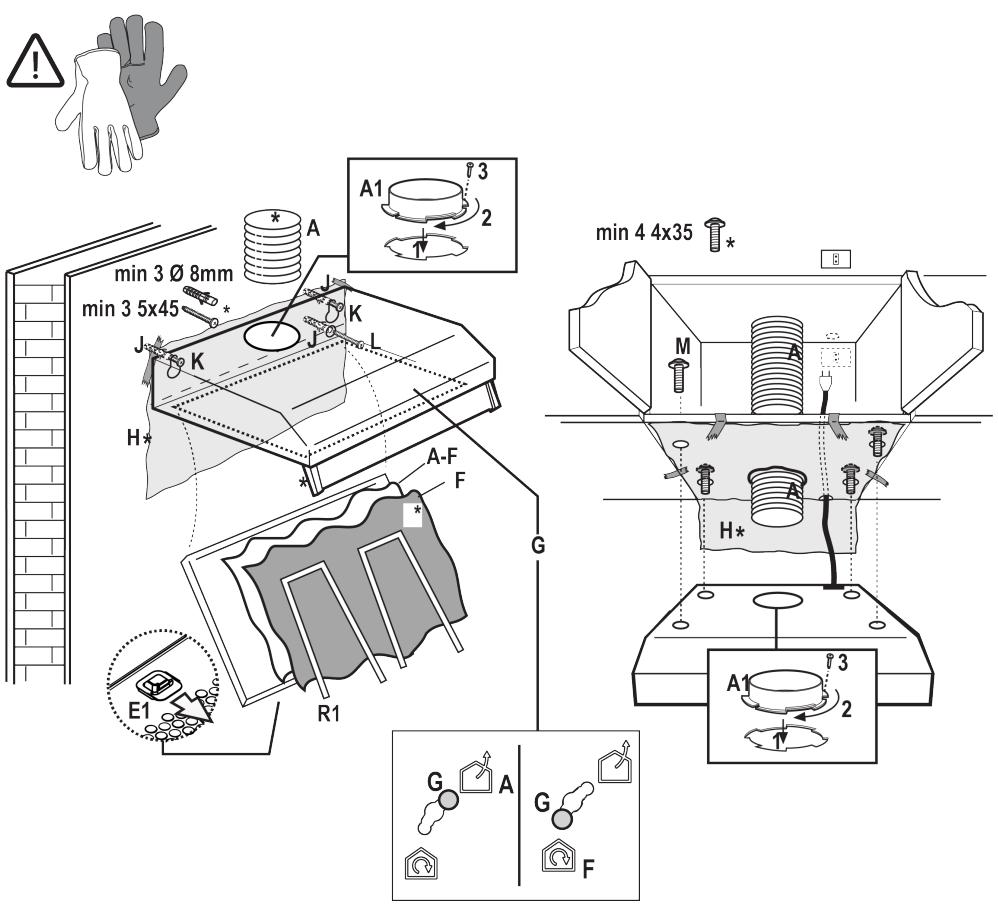

Procédure d'installation détaillée :

Cette hotte peut être fixée directement sur le mur au-dessus de votre plan de cuisson, ou bien sous un meuble. Dans les 2 cas, la procédure d'installation sera identique.

1. Prenez les mesures de votre cuisinière afin de centrer la hotte au-dessus de celle-ci. Collez le gabarit d'installation et de perçage sur le mur au-dessus de votre cuisinière, en tenant garde à respecter les distances minimales indiquées.

Remarque: La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, vous pouvez en tenir compte.

Attention: le gabarit est prévu pour 2 dimensions de hottes différentes, veillez à vous aligner sur les dimensions de votre hotte (60cm).

1. Marquez sur le mur l'emplacement de 3 des 4 trous figurant sur le gabarit (2 en haut et 1 en bas), puis percez-les en utilisant une mèche de 8mm de diamètre. Dans les trous supérieurs, insérez les chevilles (diamètre 8mm, profondeur 40mm) et les vis (diamètre 5mm, profondeur 45mm) fournies.

1. Accrochez la hotte sur les vis supérieures que vous avez insérées. Retirez le filtre àGRAisse afin d'accéder à la vis du bas, et insérez la cheville et la vis.
2. Assurez-vous que la hotte est d'aplomb à l'aide d'un niveau, puis serrez les vis.

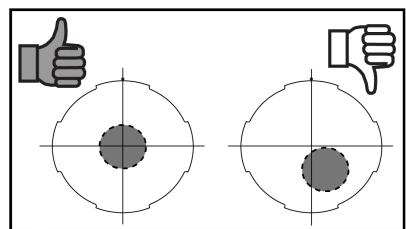

3. Le sélecteur [G] situé à l'intérieur de la hotte, au niveau du conduit, permet de chois

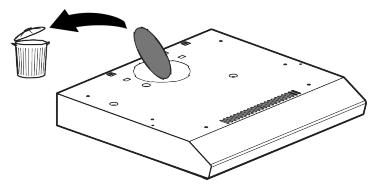

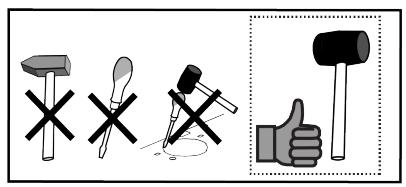

Pour utiliser la hotte en évacuation extérieure, retirez la paroi métallique circulaire pré-montée et installez la bride de raccord supérieure [A1: fixation à baignonnnette + vis] fournie, ainsi qu'une gaine de la même dimension (non fournie). Contrôlez que le sélecteur [G] est en position aspirante [A].

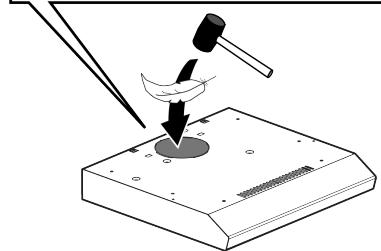

Pour utiliser la hotte en mode recyclage, n'enlevez pas la paroi métallique circulaire prémontée. Installez un filtre à charbon (fourni) : les fumées et vapeurs seront alors recyclées au moyen d'une grille située au-dessus du panneau de contrôle. Contrôlez que le sélecteur [G] est en position filtrante [F].

Branchement électrique

Pour votre sécurité, demandez à un technicien qualifié d'effectuer l'installation électrique de votre hotte.

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placez-la dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Évacuation extérieure

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention! La gaine d'évacuation et le collier de fixation ne sont pas fournis et doivent être achetés à part.

Sur la partie horizontale, la gaine doit être légèrement inclinée vers le haut (10^ environ) de façon à convoyer plus facilement l'air vers l'extérieur.

Attention! Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Reliez la hotte aux tubes et troughs d’évacuation de la paroi d’un diamètre équivalent à la sortie de l’air de la gaine (collier et bride de raccord). L’utilisation de tubes et des troughs d’évacuation à paroi avec un

diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Utilisez une gaine de la longueur strictement nécessaire. - Les coudes de la gaine doivent être en nombre minimal (angle maximal du coude: ). - Évitez les variations excessives de section de gaine. Utilisez une gaine la plus lisse possible sur sa partie interne. - Le matériel de la gaine doit être aux normes.

Recyclage

Dans le cas où l'évacuation des fumées et vapeurs vers l'extérieur n'est pas possible, la hotte peut être utilisée en mode recyclage : l'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous devez installer un filtre à charbon actif (fourni).

Fonctionnement

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

Utilisez la puissance d'aspiration maximale en cas de concentration très importante des vapeurs de cuisson.

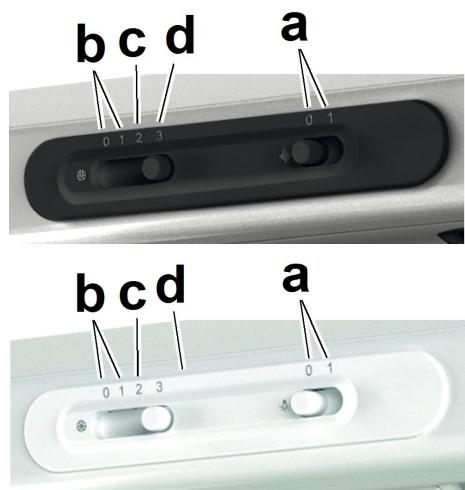

a. Interrupteur lumières ON/OFF. b. Interrupteur OFF/vitesse 1 c. Sélection vitesse 2 d. Sélection vitesse 3

Conseils d'économie d'énergie

Voici quelques suggestions d'utilisation pour vous permettre de réduire l'impact environnemental de votre appareil :

Allumez la hotte à la vitesse minimum pendant la cuisson et laissez-la fonctionner pendant quelques minutes après la fin de la cuisson. Augmentez la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utilisez les vitesses accélérées que dans les cas extrêmes.

Remplacez le filtre à charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Remplacez le filtre à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses.

Nettoyage et entretien

Attention! Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.

L'intérieur et l'extérieur de la hotte doivent être nettoyés régulièrement (environ une fois par mois). Pour cela, utilisez un chiffon humidifié avec un détergent liquide neutre. N'utilisez pas de produit contenant des abrasifs. N'UTILISEZ PAS D'ALCOOL!

ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.

Nettoyage de la surface extérieure

• Pour protéger la surface extérieure de la hotte de la corrosion pouvant apparaître sur le long terme, veillez à la nettoyer tous les deux mois avec de l'eau chaude et un détergent non abrasif.
• Le moteur et les autres pièces ne doivent pas entrainer en contact avec de l'eau.
• Le filtre à charbon ne doit pas être exposé à la chaleur.

Remplacement du filtre àgraissé et du filtre àcharbon

Le filtre à graisse et le filtre à charbon fournis sur cette hotte ne peuvent pas être nettoyés ou régénérés; ils doivent être remplacés régulièrement (selon la fréquence d'utilisation de la hotte, entre une fois par mois et 2-3 fois par an).

Remplacement des lampes

Débranche l'appareil du réseau électrique. Pour accéder aux ampoules, retirez le couvercle.

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Remplacez l'ampoule défectueuse par le même type d'ampoule : replacer l'ampoule brûlée. Utiliser uniquement des ampoules LED de 3W-E14 (maximum). Pour de plus amples détails, consulter la notice jointe "ILCOS D" (position alphanumérique "1d").

Dans l'éventualité où l'éclairage ne avait pas fonctionné, vérifier si les lampes ont été introduites et visées correctement dans leur logement, avant de contacter le service après-vente.

Voici la fiche produit de votre hotte, conformément au règlement Européen No 65/2014.

Marque		Proline
Référence		VHP61SS, VHP61WH
Consommation d'énergie annuelle (AEC hotte)		34.5 kWh/an
Classe d'efficacité énergétique *		C
Indice d'efficacité énergétique (EEI):		75.7
Efficacité fluidodynamique (FDE hotte)		8.5 %
Classe d'efficacité fluidodynamique *		E
Efficacité lumineuse (LE hotte)		20,1 lux/W
Classe d'efficacité lumineuse *		B
Efficacité de filtration des graisses		55.1 %
Classe d'efficacité de filtration des graisses *		E
Débit d'air	Vitesse minimale	110 m³/h
	Vitesse maximale	205 m³/h
Émissions acoustiques de l'air	Vitesse minimale	52 dB
	Vitesse maximale	68 dB
Consommation d'énergie en mode «arrêt» (P o)		N/A
Consommation d'énergie en mode «veille» (P s)		N/A

• A (le plus efficace) à G (le moins efficace)

Mise au rebut

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectueuse de la santé et de l'environnement.

Vous devez jeter ce produit et son emballage selon les lois et les règles locales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local), 7j/7 et 24h/24.

Hotline vanden borre

Le service après-vente est joignable au [phone], du lundi au vendredi de 9h à 18h, et le samedi de 9h à 18h.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.
