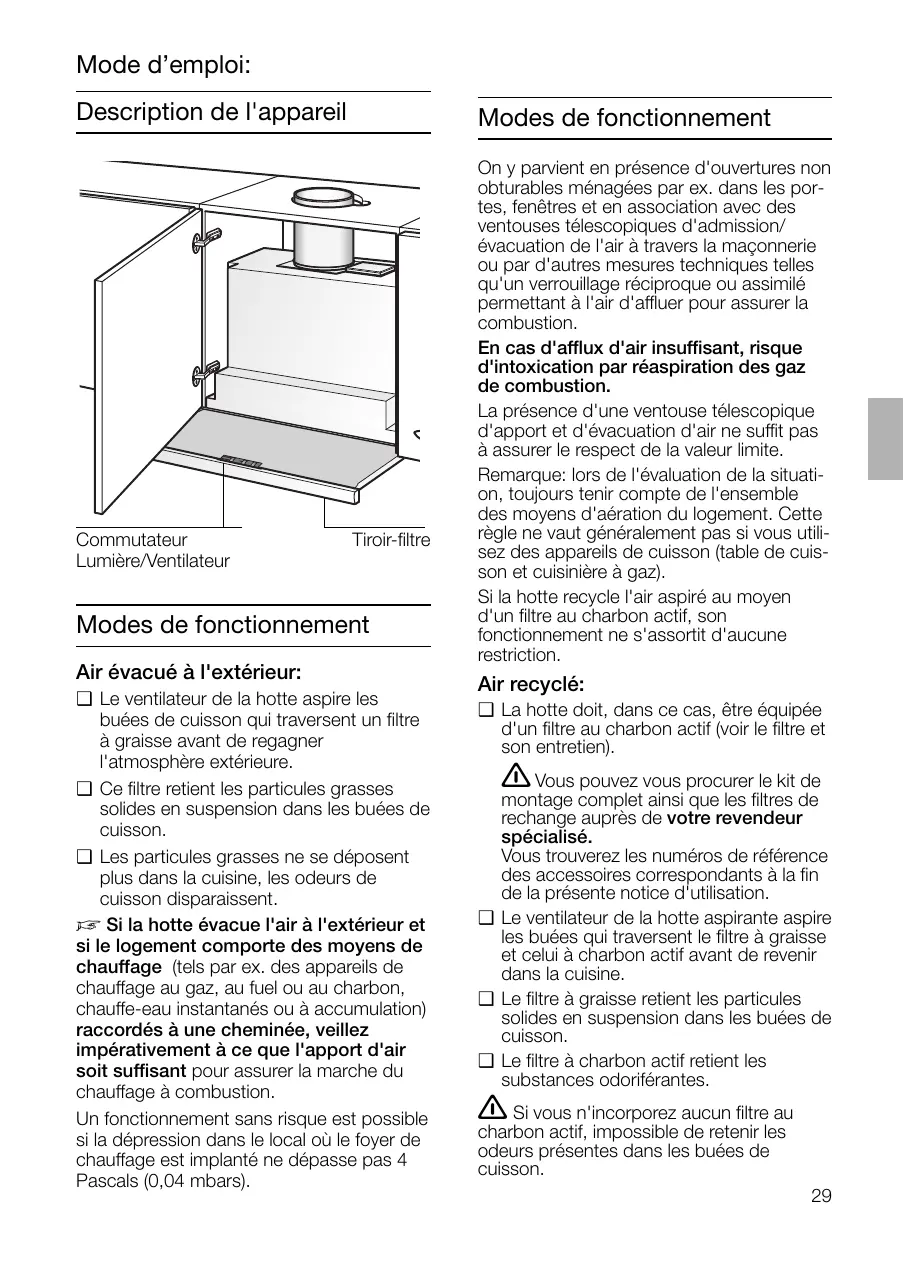

Screw in the left and right fixing screws until the lugs are pressed out at the sides. Mode d’emploi: Description de l'appareil Commutateur Lumière/Ventilateur Modes de fonctionnement Tiroir-filtre Modes de fonctionnement Air évacué à l'extérieur: ❑ Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre à graisse avant de regagner l'atmosphère extérieure. ❑ Ce filtre retient les particules grasses solides en suspension dans les buées de cuisson. ❑ Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaissent. D Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veillez impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion. Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars). On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion. En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion. La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz). Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction. Air recyclé: ❑ La hotte doit, dans ce cas, être équipée d'un filtre au charbon actif (voir le filtre et son entretien).

Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé. Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation. ❑ Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre à graisse et celui à charbon actif avant de revenir dans la cuisine. ❑ Le filtre à graisse retient les particules solides en suspension dans les buées de cuisson. ❑ Le filtre à charbon actif retient les substances odoriférantes.

Si vous n'incorporez aucun filtre au charbon actif, impossible de retenir les odeurs présentes dans les buées de cuisson.

Avant la première utilisation Remarques importantes: ❑ La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil. ❑ Cette hotte aspirante est conforme aux dispositions de sécurité applicables. Les réparations ne doivent être effectuées que par un spécialiste. Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur. ❑ Lisez attentivement la présente notice d'emploi avant d'utiliser votre appareil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil. ❑ Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l'appareil.

Ne flambez aucun mets sous la hotte. Si l'appareil est endommagé, sa mise en service est proscrite.

Le branchement et la mise en service ne doivent être effectués que par un spécialiste. Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques. Eliminez les matériaux d'emballage conformément à la réglementation (voir la notice de montage).

Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.

Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes. N'utilisez jamais la hotte aspirante sans filtre à graisse.

Les graisses ou huiles surchauffées peuvent s'enflammer facilement. Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.

Les flammes risqueraient d'atteindre le filtre à graisse et d'y mettre le feu.

L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage). Table de cuisson au gaz / Cuisinières à gaz

Utilisez toujours les foyers au gaz correctement. Important: Les flammes produites par les foyers au gaz doivent toujours être recouvertes par la vaisselle de cuisson. Dans le cas contraire, la hotte aspirante pourrait être endommagée par la chaleur intense dégagée par les flammes nues du foyer.

Utilisation de la hotte aspirante

La méthode la plus efficace pour supprimer les buées de cuisson consiste à ❑ Enclencher la hotte aspirante en début de cuisson. ❑ Eteindre la hotte aspirante quelques minutes après la fin de la cuisson. Ventilateur Marche / Arrêt Eclairage Marche / Arrêt Puissances d'aspiration Aspiration intensive Ventilateur Marche / Arrêt Eclairage Marche / Arrêt Coupure: Vous pouvez éteindre la hotte aspirante de plusieurs manières différentes. Arrêt 1: ❑ Ramenez le curseur sur 0 pour arrêter les ventilateurs. Arrêt 2: ❑ Pousser l’élément coulissant du filtre jusqu’à la butée. (L'interrupteur reste sur la position choisie auparavant). ❑ Pour réenclencher la hotte, tirez simplement le tiroir-filtre à vous. Le ventilateur démarre à la puissance correspondant à la position actuelle du curseur. Eclairage: Vous pouvez utiliser l'éclairage à tout moment, même appareil arrêté ou tiroir-filtre escamoté. Dérangements Puissances d'aspiration Aspiration intensive Touche de réinitialisation avec indicateur de saturation des filtres à graisse Enclenchement: ❑ Tirez le tiroir-filtre par sa poignée. ❑ Réglez le ventilateur sur la puissance voulue. Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente. (Voir la liste des agences du service aprèsvente). Lors de votre appel, veuillez mentionner les numéros suivants: N° E

Inscrivez les numéros correspondants de votre hotte dans le cadre ci-dessus. Ces numéros se trouvent sur la plaque signalétique accessible, une fois le filtre retiré, à l'intérieur de l'appareil.

Filtre et entretien Filtres à graisse: Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson. Ces nattes filtrantes sont en métal incombustible. Attention: Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte. Important: Prévenez tout risque d'incendie en nettoyant à temps les filtres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage. ❑ En service normal (1 à 2 heures par jour), il faudra nettoyer les filtres à graisse métalliques 1 fois par mois. Indicateur de saturation: Lorsque les filtres métalliques sont saturés, l'indicateur à LEDs se met à clignoter. Nettoyez les filtres au plus tard à ce moment-là. ❑ Veillez à nettoyer les filtres à graisse à intervalles réguliers (env. 1 fois par mois). Nettoyage des filtres à graisse en métal: ❑ Ces filtres sont nettoyables au lavevaisselle. Ils peuvent changer légèrement de couleur au lavage. Important: Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement saturés en matière grasse. ❑ Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit à vaisselle. Ensuite, brossez les filtres, rincez-les bien puis laissez-les goutter.

Retrait et mise en place des filtres à graisse en métal: Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Tirez le tiroir-filtre jusqu'à la butée.

2. Appuyez sur les crans situés sur les

filtres à graisse avant, puis retirez ce filtre.

3. Appuyez sur les crans situés sur les

filtres à graisse arrière, puis retirez les filtres à graisse.

4. Nettoyer les filtres à graisse.

5. Une fois nettoyés, remettez les filtres à

6. Faites s'effacer la mention

❑ Appuyez sur la touche

Filtre et entretien Filtre à charbon actif: Ce filtre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air. Attention: Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte. Important: Un changement à temps des filtres à charbon actif prévient le risque d'incendie. Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un rôti. Mise en place du filtre: Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez d'abord les filtres à graisse (voir

la section intitulée "Retrait et mise en place des filtres à graisse en métal).

2. Mettez en place le filtre à charbon actif.

3. Faites encranter les pattes des deux

4. Remontez les filtres à graisse en métal

(voir la section intitulée "Retrait et mise en place des filtres à graisse en métal). Retrait du filtre: Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez les filtres à graisse en métal.

2. Appuyez sur les pattes situées des deux

côtés puis retirez le filtre à charbon actif par le bas.

3. Changement du filtre à charbon actif:

❑ Vous pouvez vous procurer un filtre à charbon actif de rechange dans le commerce spécialisé. Voir la section sur les accessoires spéciaux. ❑ N'utilisez qu'un filtre d'origine. Vous garantirez ainsi un fonctionnement optimal de la hotte.

4. Remontez les filtres à graisse.

Mise au rebut du filtre à charbon actif usagé: ❑ Les filtres à charbon actif ne contiennent aucune substance nocive. Vous pouvez les mettre à la poubelles de déchets résiduels.

Nettoyage et entretien Changer les ampoules halogènes Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible. ❑ Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte. ❑ Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres. ❑ Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide. ❑ N'utilisez pas de produits récurants ni d'éponges à dos abrasif. ❑ Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaître. Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de flamme nue.

1. Avant tout nettoyage et entretien, mettez

d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le isjoncteur/ fusible.

Ne nettoyez les touches de commande qu'avec de l'eau additionnée d'un peu de produit à vaisselle. Utilisez un chiffon doux et humide. N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande. Surfaces en acier inox: ❑ Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer. ❑ Frottez toujours l'acier inox dans le sens de son polissage. Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore. Surfaces en aluminium et en plastique: ❑ Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres. ❑ N'utilisez pas de chiffons secs. ❑ Utilisez un produit pour vitres mais non aggressif. ❑ N'utilisez pas de détergents aggressifs, contenant un acide ou une base. ❑ N'utilisez pas de produits récurants.

Les ampoules halogènes allumées deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir éteintes.

2. Retirez l'anneau de l'ampoule avec un

tournevis ou assimilé.

3. Changez l'ampoule halogène

(ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4). Attention: douille à enfichage. Ne saisissez l'ampoule qu'avec un chiffon propre.

4. Réencrantez l'anneau de l'ampoule.

5. Pour remettre la hotte sous tension,

rebranchez la fiche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur. Remarque: si l'éclairage ne fonctionne pas, contrôlez si les ampoules sont correctement enfoncées. Notice de montage: Remarques importantes Les anciens appareils ne sont pas des déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable. Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles. Cette hotte peut évacuer l'air à l'extérieur ou le recycler. Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson. L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 430 mm, voir fig. 1. Remarques supplémentaires concernant les cuisinières à gaz: Lors du montage de foyers gaz, veuillez respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Règles technique TRGI régissant l'installation du gaz). Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz. La hotte aspirante ne pourra cotoyer que sur un côté un meuble haut ou une paroi haute. Ecart minimum: 300 mm. Le montage de la hotte aspirante à la distance minimum de 650 mm au-dessus de foyers au gaz – voir fig. 1 – n'est admis que si les charges thermiques nominales cidessous ne sont pas dépassées: ❑ Cuisinières à gaz Charge thermique d'un foyer 3,0 kW maxi. Charge thermique de tous les foyers 8,3 kW maxi. Charge thermique du four 3,9 kW maxi. ❑ Tables de cuisson au gaz Charge thermique d'un foyer 3,9 kW maxi. Charge thermique de tous les foyers 11,3 kW maxi. ❑ Tables de cuisson vitrocéramique au gaz Les charges thermiques nominales indiquées ci-dessus ne valent pas pour les tables de cuisson uniformément en vitrocéramique. Veuillez impérativement respecter les indications publiées par le fabricant de la table de cuisson vitrocéramique. ❑ Cuisinières à combustible solide Les charges thermiques nominales maximales et la distance minimum à respecter valent comme pour les cuisinières à gaz. Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz. Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

Avant le montage Evacuation de l'air à l'extérieur L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur. D L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux. Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment). Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable. D Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion. Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion. En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion. La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz). Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction. Si la hotte évacue l'air à l'extérieur, incorporer un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans la ventouse télescopique. Si l'appareil a été fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé. Si l'air vicié traverse le mur extérieur, utilisez une ventouse télescopique. Avant le montage Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que: ❑ Le conduit d'évacuation soit court et lisse. ❑ Il ait le moins possible de coudes. ❑ Utilisez des conduits du plus grand diamètre possible (150 mm ø de préférence) ainsi que des coudes de fort diamètre. L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration. ❑ Conduits ronds Conduit d’aspiration court: Diamètre inférieur, 120 mm minimum, Conduit d’aspiration long: Diamètre inférieur, 150 mm minimum. ❑ Les conduits plats doivent avoir une section intérieure équivalente au diamètre intérieur des conduits ronds. Les conduits ne doivent comporter aucun coude prononcé. l 120 mm = env. 113 cm2 de section l 150 mm = env. 177 cm2 de section ❑ Si les conduits ont des diamètres différents: utilisez du ruban adhésif à étancher. ❑ Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant. Air vicié évacué directement vers l'arrière: Ce mode d'évacuation n'est possible qu'à l'intérieur de placards en appui mural suffisamment hauts, et suivant la taille du conduit d'évacuation. ❑ Pour ce faire, ménagez un orifice circulaire dans la paroi arrière du placard en appui mural. Dans la circonférence de l'orifice, prévoyez une entaille par laquelle passera le câble d'alimentation électrique. Air vicié évacué vers le haut: Ø133/170 min.

1. Pour ce faire, ménagez un orifice circulaire dans le plafond du placard en appui

mural. Dans la circonférence de l'orifice, prévoyez une entaille par laquelle passera le câble d'alimentation électrique. – Gabarit O I accompagnant l'appareil –.

2. Si le placard en appui mural présente un

"plancher", découpez-le sur toute sa largeur et jusqu'à 270 mm de profondeur. Branchement d'un conduit à air vicié de l 150 mm: ❑ Fixez le conduit d'évacuation directement contre le manchon d'air vicié. Branchement du tuyau d'air évacué: ❑ Fixez le manchon réducteur ci-joint contre l'orifice de sortie d'air. Il faut étancher les trous situés au niveau de l'orifice de sortie d'air. ❑ Fixez le tuyau d'air évacué contre le manchon réducteur. Mode Air recyclé ❑ Avec filtre à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte. Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialisé. Vous trouverez les numéros de référence des accessoires correspondants dans la présente notice d'utilisation.

Préparation du placard en appui mural Cette hotte aspirante a été prévue pour être encastrée dans un placard en appui mural faisant les dimensions suivantes: Largeur: 600 mm Profondeur: entre 293 et 350 mm Hauteur: 435 mm minimum. Si le placard fait plus de 293 mm de profondeur, vous pouvez reculer la hotte aspirante pour permettre par ex. l'installation d'un présentoir à épices devant la hotte. II de Pour ce faire, appliquez le gabarit O façon correspondante plus en arrière.

1. Sur les côtés intérieurs du placard,

marquez les emplacements de quatre points de fixation: 2 à droite et 2 à gauche. Amorcez les trous au pointeau. La stabilité du placard doit être assurée pendant et après le montage. Cet impératif vaut également si l'incorporation de la hotte a lieu àl'extrémité d'un alignement de placards. Percement des trous: Les trous doivent faire 2 mm de ø et être profonds de 10 mm maxi. Pour marquer les emplacements des points de fixation, utilisez le gabarit O accompagnant l'appareil.

2. Vissez les deux plaques de fixation.

3. Accrochez le placard avec sa porte puis

ajustez-le par rapport aux autres placards. Veillez à ce que la distance minimum prescrite entre la hotte aspirante et les foyers soit respectée. Fig. 1.

Encastrement dans le placard en appui mural

Contrôler l'alignement de la porte du placard. La réaligner si nécessaire.

1. Retirez les filtres à graisse

(voir la notice d'utilisation).

2. Par le bas, introduisez la hotte aspirante

dans le placard jusqu'à ce que les pattes de fixation aient encoché de manière sûre.

3. A l'aide d'un tournevis (ou d'une

visseuse à accu), vissez les deux vis de fixation. ❑ Dans le placard, ajustez la position de la hotte aspirante. ❑ Serrez à fond et prudemment les deux vis de fixation.

4. Si nécessaire, raccourcissez la coiffe

murale jusqu'à la dimension voulue (sciez-la par ex.) A l'aide des clips ci-joints, montez d'avance la coiffe murale.

5. Faites sortir le cordon de secteur hors

6. Dans le placard supérieur, établissez la

jonction du tuyau. – Si nécessaire, fixez le flexible à air contre le plafond du placard –.

7. Remettez les filtres à graisse en place

(voir la notice d'utilisation). Remarque: il est possible, à l'intérieur du placard, de capoter la hotte aspirante (par ex. avec des panneaux d'aggloméré). Consigne importante: ❑ Le fond intermédiaire ne doit pas reposer sur le boîtier de la hotte aspirante. ❑ Ne fixez pas les capotages contre le boîtier de la hotte. ❑ Ce capotage ne doit pas gêner l'accès au technicien du service après-vente.

Vérifiez si la hotte aspirante est bien fixée dans le placard.

Encastrement dans le placard en appui mural ❑ Si vous voulez monter la hotte plus enfoncée dans le placard, vous pouvez avancer les butées du tiroir-filtre. ❑ Pour ce faire, défaites les vis, déplacez les butées puis revissez les vis à fond. Montage de la poignée: Il faut monter une poignée contre le tiroir-filtre. Cette poignée peut être d'un modèle allant avec les meubles de la cuisine, ou une poignée livrable comme accessoire spécial (Voir les accessoires en option à la dernière page).

1. A l’aide du gabarit O

III accompagnant l'appareil, marquez l'emplacement de trois points sur la barre en bois, puis amorcer les trous au pointeau. Percement des trous: Les trous doivent faire 2 mm de ø et être profonds de 10 mm maxi Poids en kg: Air évacué Air recyclé 13,0 13,5 Sous réserve de modifications constructives dans l’intérêt du progrès technique.

2. Alignez la poignée et vissez-la contre

l'appareil. Branchement électrique Extraction du placard mural La hotte aspirante ne pourra être raccordée qu'à une prise à contacts de terre réglementairement posée. Installez cette prise à un endroit le plus accessible possible à proximité de la hotte aspirante. ❑ Il faudrait que la prise à contacts de terre ait son circuit électrique propre protégé par fusible/disjoncteur.

Défaites le branchement électrique. Défaites les jonctions de conduit. Démontez le filtre. Desserrez les vis à gauche et à droite jusqu'à ce que la hotte ne puisse plus descendre. Données électriques: Après avoir retiré le cadre de filtre, vous les trouverez sur la plaque signalétique, à l'intérieur de l'appareil. Toujours mettre l'appareil hors tension avant d'effectuer des réparations. Longueur du cordon de branchement: 1,30 m. Si le cordon doit être raccordé définitivement au secteur: Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité. Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs. Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.

Lors du desserrage des vis de fixation, ne soulevez pas la hotte aspirante.

5. Soulevez brièvement la hotte jusqu'à ce

que les pattes de fixation décrantent puis descendez la hotte Les vis de fixation peuvent faire saillie. Lorsque vous soulevez la hotte aspirante, ne tentez pas de rentrer le tiroir-filtre en force.

6. Préparatifs en vue d'un nouvel

encastrement: Vissez les vis à gauche et à droite jusqu'à ce que les pattes aient basculé latéralement.
