GEBRUIKSAANWIJZING DHI645F BOSCH

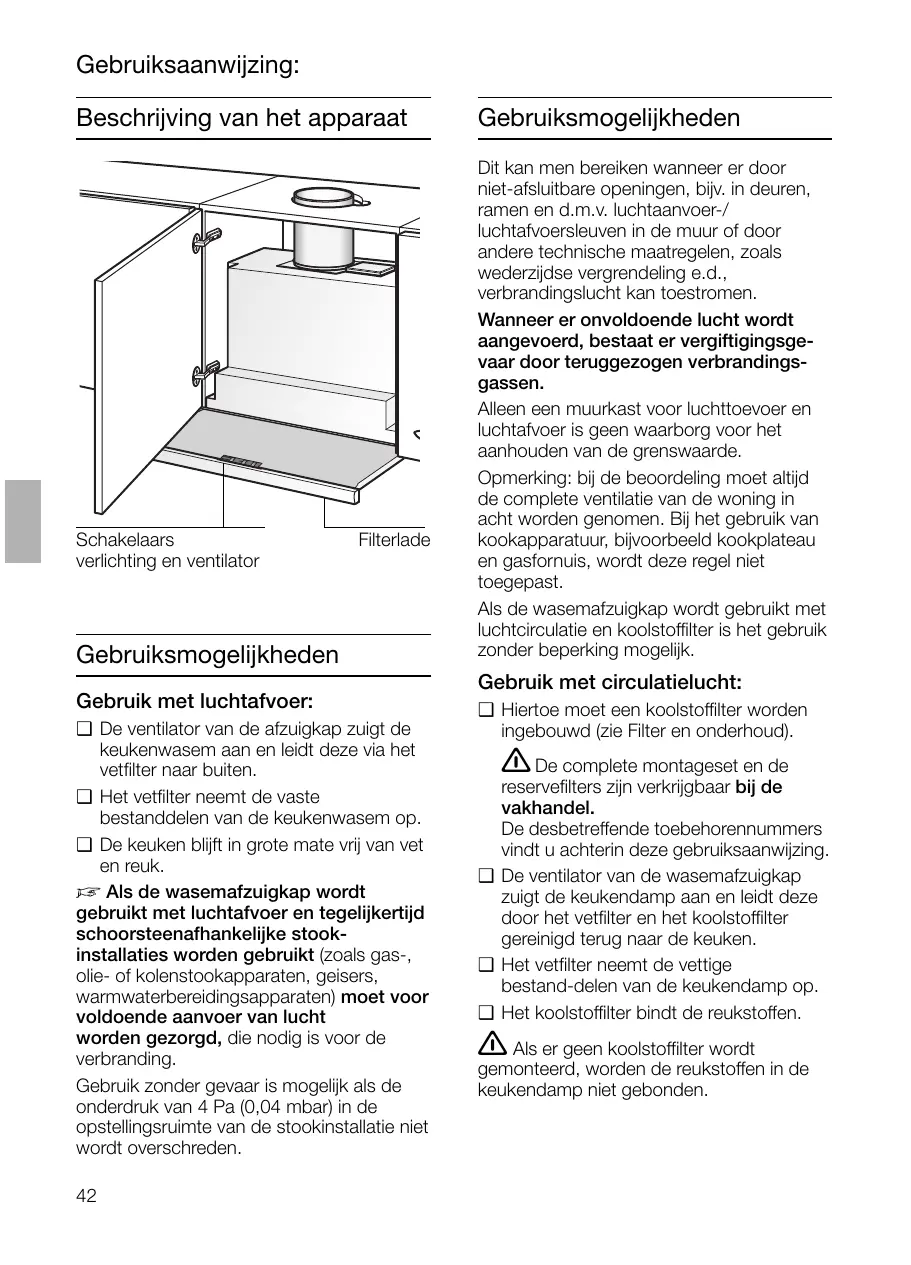

Gebruiksaanwijzing: Beschrijving van het apparaat

Schakelaars verlichting en ventilator

Gebruiksmogelijkheden

Gebruiksmogelijkheden Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen. Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen. Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde. Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast. Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstoffilter is het gebruik zonder beperking mogelijk.

Gebruik met circulatielucht: Gebruik met luchtafvoer: ❑ De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten. ❑ Het vetfilter neemt de vaste bestanddelen van de keukenwasem op. ❑ De keuken blijft in grote mate vrij van vet en reuk. D Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding. Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden. 42

❑ Hiertoe moet een koolstoffilter worden ingebouwd (zie Filter en onderhoud).

De complete montageset en de

reservefilters zijn verkrijgbaar bij de vakhandel. De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing. ❑ De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstoffilter gereinigd terug naar de keuken. ❑ Het vetfilter neemt de vettige bestand-delen van de keukendamp op. ❑ Het koolstoffilter bindt de reukstoffen.

Als er geen koolstoffilter wordt gemonteerd, worden de reukstoffen in de keukendamp niet gebonden.

Vóór het eerste gebruik Belangrijke aanwijzingen: ❑ Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. ❑ Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften. Reparaties mogen uitsluitend worden uitgevoerd door een vakman. Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

❑ Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat. ❑ Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.

Onder de afzuigkap niet flamberen.

Indien het apparaat beschadigd is, mag u het niet in gebruik nemen.

Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.

Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkomen.

Verpakkingsmateriaal volgens de

voorschriften afvoeren (zie het montagevoorschrift).

Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.

Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen.

Brandgevaar bij het vetfilter door opstijgende vlammen.

Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift). Gaskookplaten / gasfornuizen

Gaskookplaten altijd op correcte wijze gebruiken. Belangrijk: De vlammen van de gaskookplaten moeten altijd met pannen zijn afgedekt. Door de sterke warmteontwikkeling van de open gasvlammen kan de afzuigkap worden beschadigd.

Afzuigkap nooit zonder vetfilter gebruiken.

Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.

Bedienen van de wasemafzuigkap

De keukenwasem wordt op de doeltreffendste manier verwijderd door: ❑ Inschakelen van de wasemafzuigkap bij het begin van het koken. ❑ Uitschakelen van de wasemafzuigkap pas enkele minuten na het einde van het koken. ventilator aan / uit

verlichting aan / uit

ventilatorstanden intensieve stand

ventilator aan / uit

verlichting aan / uit

Uitschakelen: De wasemafzuigkap kan op verschillende manieren worden uitgeschakeld. Uitschakelen 1: ❑ Schuifschakelaar op 0 – ventilator afzetten. Uitschakelen 2: ❑ Filterlade tot aan de aanslag inschuiven. (Schuifschakelaar blijft in gekozen positie). ❑ Om opnieuw in te schakelen uitsluitend de filterhouder naar buiten trekken. De wasemafzuigkap start in de laatst gekozen ventilatorstand. Verlichting: De verlichting kan op elk gewenst moment worden gebruikt, ook wanneer het apparaat is uitgeschakeld of de uitschuifbare filterhouder naar binnen wordt geschoven.

Storingen ventilatorstanden intensieve stand

resettoets met verzadigingsindicatie voor vetfilters

Bij eventuele vragen of storingen kunt u bellen met de klantenservice. (Zie de lijst met klantenservicecentra). Bij het telefoongesprek a.u.b. opgeven:

Inschakelen: ❑ Uitschuifbare filterhouder aan de handgreep naar buiten trekken. ❑ Gewenste ventilatorstand kiezen.

FD Vul de nummers in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de wasemafzuigkap nadat u de filters hebt verwijderd.

Filter en onderhoud Vetfilters: Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetfilters gebruikt. De filtermatten bestaan uit onbrandbaar materiaal. Let op: Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed. Belangrijk: Het op tijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden. ❑ Bij normaal gebruik (dagelijks 1 à 2 uur) moeten de metalen vetfilters 1x per maand worden gereinigd. Verzadigingsaanduiding: Indien de vetfilters zijn verzadigd, knippert het controlelampje. De vetfilters moeten uiterlijk nu worden gereinigd. ❑ Zorg ervoor dat de vetfilters regelmatig (ca. 1x per maand) worden gereinigd. Reiniging van de metalen vetfilters: ❑ De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk. Belangrijk: Zeer verzadigde vetfilters niet samen met vaatwerk reinigen. ❑ Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken. Daarna afborstelen, goed schoonspoelen en laten afdruipen.

Metalen vetfilters verwijderen en aanbrengen: Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn. 1. Trek de filterlade tot aan de aanslag naar buiten. 2. Druk de vergrendelingen van het voorste vetfilter in en verwijder het vetfilter.

3. Druk de vergrendelingen van het achterste vetfilter in en verwijder het vetfilter.

4. Reinig de vetfilters. 5. Breng de gereinigde vetfilters weer aan. 6. Schakel de aanduiding uit. ❑ Druk op de toets .

Filter en onderhoud Koolstoffilter: Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie. Let op: Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed. Belangrijk: Door het koolstoffilter op tijd te vervangen, voorkomt u brandgevaar dat kan ontstaan door opeenhoping van warmte tijdens het frituren of braden.

Aanbrengen: Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn. 1. Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen). 2. Breng het koolstoffilter aan.

3. Klik de sluitingen aan beide zijden vast. 4. Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen). Verwijderen: Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn. 1. Verwijder de vetfilters. 2. Druk de sluitingen aan beide zijden in en verwijder het actieve-koolfilter naar beneden. 3. Vervangen van het actieve-koolfilter: ❑ Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren). ❑ Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd. 4. Breng de vetfilters aan. Afvoer van het oude actieve-koolfilter: ❑ Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen daarom bijvoorbeeld met het huisvuil worden afgevoerd.

Reiniging en onderhoud

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen. ❑ Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand. ❑ Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten. ❑ Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek. ❑ Geen schurende middelen of krassende sponsjes gebruiken. ❑ Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan. Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek. Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

De halogeengloeilampen worden zeer heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar. 2. Verwijder de lampenring met behulp van een schroevendraaier of iets dergelijks.

3. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4). Let op: plugfitting. Gebruik een schone doek om de gloeilampen vast te pakken.

Edelstalen oppervlakken: ❑ Gebruik een milde, niet-schurende edelstaalreiniger. ❑ Reinig alleen in de slijprichting.

Edelstalen oppervlakken niet met krassende sponsjes en niet met zand-, soda-, zuur- of chloridehoudende poetsmiddelen reinigen. Aluminiumgelikte en kunststof oppervlakken: ❑ Gebruik een zachte, niet-pluizende zeem of microvezeldoek. ❑ Geen droge doeken gebruiken. ❑ Gebruik een mild glasreinigingsmiddel. ❑ Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. ❑ Gebruik geen schurende middelen.

4. Breng de lampenring weer aan. 5. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen. N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.

Montagevoorschrift: Belangrijke voorschriften

Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.

Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieuvriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.

De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie.

De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen.

Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 430 mm, afb. 1. Extra voorschriften bij gaskookapparatuur:

Bij de montage van gaskookzones

moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.

De geldende inbouwvoorschriften en

de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen.

Slechts aan één zijde van de

wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 300 mm.

Boven een gasfornuis is de montage

bij een minimumafstand van 650 mm – afb. 1 – alleen toegestaan als de volgende nominale warmtebelastingen (Hs) niet worden overschreden: ❑ Gasfornuizen Belasting van één brander max. 03,0 kW Belasting van alle branders max. 08,3 kW Belasting van de oven max. 03,9 kW ❑ Gaskookplateaus Belasting van één brander max. 03,9 kW Belasting van alle branders max. 11,3 kW ❑ Gas-glaskeramiekkookplateau De gegevens over nominale warmtebelastingen gelden niet voor gesloten gas-glaskeramiekkookplateaus. Neem beslist de gegeven van fabrikant van het kookplateau in acht. ❑ Fornuizen voor vaste brandstoffen Hiervoor gelden dezelfde maximale nominale warmtebelastingen en dezelfde minimumafstand als bij gasfornuizen.

Boven een fornuis voor vaste

brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.

Hoe kleiner de afstand tussen wase-

mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

Voor de montage Afzuigkap met luchtafvoer

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid. D De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld. Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd. Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkregen. D Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding. Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen. Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen. Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde. Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast. Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstoffilter is het gebruik zonder beperking mogelijk. Bij gebruik met luchtafvoer moet een terugslagklep worden ingebouwd, indien deze niet in de luchtafvoerpijp of muurkast aanwezig is. Wanneer bij het apparaat geen terugslagklep is gevoegd, kan deze worden verkregen in de vakhandel. Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muurkast worden gebruikt. 49

Vóór de montage Voor een optimaal vermogen van de wasemafzuigkap: ❑ Korte, gladde afvoerpijp. ❑ Zo weinig mogelijk pijpbochten. ❑ Zo groot mogelijke buisdiameter (optimaal 150 mm ø) en grote buisbochten. Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden. ❑ Ronde buizen Korte afvoerbuis: binnendiameter min. 120 mm, langere afvoerbuis: binnendiameter min. 150 mm. ❑ Niet-ronde kanalen moeten een binnendiameter hebben die gelijkwaardig is met die van ronde buizen. Ze dienen geen scherpe bochten te hebben. l 120 mm ca. 113 cm2 l 150 mm ca. 177 cm2 ❑ Bij afwijkende buisdiameter: afdichtstrip inzetten. ❑ Bij gebruik met luchtafvoer altijd zorgen voor voldoende toevoer van lucht.

Luchtafvoer rechtstreeks naar achteren: Is binnen de bovenkast alleen mogelijk bij een hoge bovenkast, afhankelijk van de grootte van de afvoerbuis. ❑ Hiertoe een opening met een uitsparing voor de electriciteitskabel maken in de achterzijde van de bovenkast.

Luchtafvoer naar boven: Ø133/170 min.

1. Hiertoe een opening met een uitsparing voor de electriciteitskabel maken in de bovenzijde van de bovenkast. – Sjabloon O I lis bijgevoegd –. 2. Kastbodem – indien aanwezig – over de gehele breedte minstens 270 mm diep uitsnijden.

Aansluiting afvoerbuis l 150 mm: ❑ Afvoerbuis rechtstreeks bevestigen op het aansluitstuk voor de luchtafvoer.

Aansluiting afvoerbuis l 120 mm: ❑ Bijgevoegd verloopstuk bevestigen aan de luchtafvoeropening. Gaten in de luchtafvoer moeten afgedicht zijn. ❑ Afvoerbuis bevestigen aan het verloopstuk.

Gebruik met circulatielucht ❑ Met een koolstoffilter, indien gebruik met afvoerlucht niet mogelijk is.

montageset is verkrijgbaar bij de vakhandel. De desbetreffende toebehorennummers vindt u iop de laatste pagina.

Voorbereiding bovenkast Deze wasemafzuigkap is bedoeld voor montage in een bovenkast met de volgende afmetingen: Breedte: 600 mm Diepte: 293 tot 350 mm Hoogte: min. 435 mm. Bij een kastdiepte groter dan 293 mm kan de wasemafzuigkap naar achteren worden geplaatst, b.v. om een kruidenrek voor de wasemafzuigkap te kunnen bevestigen. II dienovereenkomstig Hiertoe de sjabloon O verder naar achteren leggen.

1. Links en rechts aan de binnenzijden van de kast twee bevestigingspunten aftekenen en met een priem voorsteken.

De stabiliteit van de kast moet zijn gewaarborgd tijdens en na de montage. Ook bij inbouw aan het eind van het keukenblok. Als u een boorapparaat gebruikt: l 2 mm – max. diepte 10 mm. Gebruik voor het aftekenen van de bevestigingspunten de bijgevoegde sjabloon O II . 2. Beide bevestigingsplaatjes vastschroeven. 3. Kast met deur ophangen en uitrichten.

De minimumafstand tussen de

kookplaten en de wasemafzuigkap in acht nemen! Afb. 1.

Inbouwen in de bovenkast

Uitlijning van de kastdeuren controleren, indien nodig opnieuw uitlijnen. 1. Vetfilter verwijderen (zie de gebruiksaanwijzing). 2. Wasemafzuigkap van onderaf in de kast tillen totdat beide bevestigingspunten goed zijn vastgeklikt.

3. Met een schroevedraaier (accuschroevedraaier) de beide bevestigingsschroeven aandraaien.

❑ Wasemafzuigkap in de kast uitlijnen. ❑ Beide bevestigingsschroeven voorzichtig vastdraaien.

Controleren of de wasemafzuigkap stevig is bevestigd in de kast.

4. Indien nodig de muurafdekking inkorten tot de juiste maat (bijv. afzagen). Muurafdekking voormonteren met behulp van de bijgevoegde clips. Muurafdekking vastschroeven aan de bovenkast.

5. Netaansluitkabel uit de kast leiden. 6. Buisaansluiting in de bovenkast tot stand brengen. – Indien nodig de luchtslang vastmaken aan de kastbovenzijde –. 7. Vetfilter weer aanbrengen (zie de gebruiksaanwijzing). Aanwijzing: de behuizing van de wasemafzuigkap kan binnen in de bovenkast worden afgeschermd (b.v. met spaanplaat). Hierbij het volgende in acht nemen: ❑ De tussenbodem mag niet rusten op de behuizing van de wasemafzuigkap. ❑ Afschermingen niet bevestigen aan de behuizing. ❑ Zorgen dat e.e.a. toegankelijk is voor de klantenservice.

Inbouwen in de bovenkast ❑ Indien de wasemafzuigkap achterin de kast is gemonteerd, kunnen de aanslagen voor de uitschuifbare filterhouder naar voren worden verschoven. ❑ Hiertoe de schroeven losdraaien, de aanslagen verschuiven en de schroeven weer vastdraaien.

Montage van de handgrep: Op de uitschuifbare filterhouder moet een handgreep worden gemonteerd. De handgreep kan een bij het keukenmeubilair passende houten handgreep of een als extra toebehoren verkrijgbare handgreep zijn (zie het extra toebehoren op de laatste pagina). 1. Met de bijgevoegde sjabloon O III drie bevestigingspunten aftekenen op de houten handgreep en met een priem voorsteken. Als u een boorapparaat gebruikt: l 2 mm – max. diepte 10 mm.

Gewicht in kg: Luchtafvoer

2. Handgreep uitlijnen en vastschroeven op het apparaat.

Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.

Elektrische aansluiting

Verwijderen uit de bovenkast

De wasemafzuigkap mag alleen worden aangesloten op een volgens de voorschriften geïnstalleerd geaard stopcontact. Het geaarde stopcontact moet goed bereikbaar worden aangebracht in de buurt van de wasemafzuigkap. ❑ Het geaarde stopcontact dient te worden aangesloten op een afzonderlijke stroomkring.

1. Verbinding met het elektriciteitsnet verbreken. 2. Buisverbindingen losmaken. 3. Filters verwijderen. 4. Bevestigingsschroeven links en rechts losdraaien totdat de wasemafzuigkap niet meer omlaag beweegt.

Elektrische gegevens: Deze staan op het typeplaatje in de binnenruimte van het apparaat. Het typeplaatje vindt u door de filterhouder te verwijderen. Bij reparatiewerkzaamheden moet het apparaat altijd stroomloos worden gemaakt. Lengte van de aansluitkabel: 1,30 m. Bij noodzakelijke vaste aansluiting: De wasemafzuigkap mag alleen door een erkend vakman voor elektrische installatiewerkzaamheden worden aangesloten. In de installatie moet worden voorzien in een scheidingsinrichting. Als scheidingsinrichting gelden schakelaars met een contactopening van meer dan 3 mm en stroomonderbreking voor alle polen. Daartoe behoren veiligheidsschakelaars en -zekeringen. Deze wasemafzuigkap voldoet aan de EGradio-ontstoringsvoorschriften

De wasemafzuigkap niet optillen tijdens het losdraaien van de schroeven. 5. Wasemafzuigkap kort optillen totdat de bevestigingsstrips vrijkomen en het apparaat laten zakken. Bevestigingsschroeven kunnen uitsteken. Bij het optillen van de afzuigkap de filterlade niet met geweld inschuiven. 6. Voorbereiding voor het opnieuw inbouwen: Bevestigingsschroeven links en rechts aandraaien totdat de strips zijwaarts uitsteken.
