MODE D'EMPLOI AVXC1H036EA-01 SAMSUNG

■ Consignes de Sécurité 3 ■ Vue de l'unité interieure 8

Conseils d'utilisation

■ Conseils d'Utilisation 10 ■ Température et Humidité de Fonctionnement 11 Nettoyer le Climatiseur 12 Problèmes et Solutions 15

Comment éliminer ce produit (déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente.

Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Enregistrez vos produits Samsung en vous connectant sur :

www.samsung.com/global/register

Consignes de sécurité

Vous devez prendre des précautions de sécurité suivantes lors de l'utilisation du climatiseur.

Avertissement

• Le risque de choc électrique peut provoquer la blessure ou la mort.
• Débranche toutes les sources d'alimentation électrique externe avant l'utilisation, l'installation ou le nettoyage. L'installation doit être assurée par le fabricant ou un agent de service ou un mécanicien qualifié afin d'éviter un danger.

LORS de l'installation

Ne pas installer le climatiseur où il y a le gaz combustible.

Ne pas installer l'unité extérieure où il y a le risque de chute comme sur un haut mur externe ou l'extérieur de la terrasse.

• Mettez à la terre le conducteur de terre et ne pas le brancher au tuyau de gaz, d'eau ou au câble de téléphone.

Contactez le centre de service si le climatiseur est sous l'eau.

Concernant l'alimentation

Ne pas tirer le câble électrique ou toucher la prise de courant avec les mains mouillées.

Ne pas plier le cable électrique par force ou le climatiseur pour éviter la panne.

Installez l'interrupteur et le disjoncteur réservés au climatiseur.

Utilisez la source d'alimentation avec le câblage séparé réservé au climatiseur.

Utilisez le fusible du courant nominal.

Si la prise de courant est endommagée, faites-la remplacer par le fabricant ou un mécanicien qualifié pour éviter le risque.

Pendant le fonctionnement

Les utilisateurs de ce produit sont priés de ne pas tenter de le réparer par eux-mêmes. Ils sont demandés de contacter directement un centre de service désigné ou le magasin où ils ont acheté le produit.

Ne jamais mettre aucune obstacle en face de l'unité. Assurez-vous que l'unité est ventilée correctement tout le temps. Ne pas mettre de vêtements ou d'autres matériels à dessus.

Ne pas mettre aucun matériel pour que les enfants ne marchent pas au-dessus.

Ne jamais renverser toute sorte de liquide dans l'unité. Si cela se produit, débranchez la prise de courant ou éteignez l'émetteur principal de l'unité, puis contactez un centre de service autorisé.

Si vous n'utilisez pas la télécommande sans fil pour une durée prolongée, enlevez les batteries. (Si possible)

Ne pas raccorder le chauffage électrique au climatiseur ou le réparer par vous-même.

Ne jamais insérer rien entre les lames de sortie d'air car cela risque d'abimer le ventilateur et pourrait entrainer la blessure. Gardez les enfants loin de l'unité.

Lors de l'utilisation d'une télécommande sans fil, la distance ne doit pas être plus de 7m (23ft.) depuis le climatiseur. (Si possible)

Se debarasser de l'unite

Avant de jeter le dispositif, il est nécessaire de retirer les batteries et de les enlever séparément pour le recyclage.

Lorsque vous avez besoin de vous débarrasser de l'unité, consultez votre marchand. Si les conduits sont enlevés incorrectement, le fluide frigorigène peut couler et entrer en contact avec votre peau, ce qui risque de provoquer une blessure. Cela pollue l'environnement en se débloquent dans l'atmosphère.

Recyclez ou débarrasssez-vous du matériel d'emballage de ce produit dans le respect de l'environnement.

LORS de l'installation

Installez le climatiseur à l'abri du rayon solaire ou du chauffage, et à l'abri de l'eau.

Installez l'unité extérieure pour laisser l'air décharger correctement. Evitez un endroit qui risque de déranger voisin par les bruits.

Installez le tuyau d'évacuation pour que l'eau coule sûrement et correctement.

Concernant l'alimentation

Débranchez le disjoncteur lorsque vous n'utilisez pas le climatiseur pour une durée prolongée pour économiser l'énergie.

Contactez le centre de service ou le fabricant si vous pouvez réparer le climatiseur.

Contactez le centre de service après avoir éteint le climatiseur s'il y a un bruit étrange ou une odeur brûlante ou une fumée.

Pendant le fonctionnement

Ne pas ouvrir la grille avant pendant le fonctionnement.

Ne pas utiliser le climatiseur longtemps dans une salle ou dans un endroit où il y a un bébé ou une personne âgée.

Évitez que l'air froid et chaud parviennent directement à des gens, aux animaux domestiques, ou à des plantes pour une durée prolongée.

Ne pas marcher sur le climatiseur ou placer un objet lourd au-dessus.

Évitez que l'eau entre dans le climatiseur.

Ne pas boire d'eau du climatiseur.

Pendant le fonctionnement

Ne pas toucher les tuyaux reliés au climatiseur.

Ne pas utiliser le climatiseur pour maintenir la machine, la nouriture, les animaux domestiques, les plantes ou les cosmétiques.

Ne pas infliger de chocolat excessif au climatiseur.

Assurez-vous que le filtre d'air n'est pas exposé au rayon solaire direct.

Eteignez le climatiseur et si le ventilateur s'arrête de fonctionner, nettoyez le climatiseur.

Nettoyez le filtre d'air toutes les deux semaines.

L'appareil n'est pas fait pour l'utilisation de petits enfants ou des handicapés sans surveillance: les petits enfants doivent être surveillés pour assurer qu'ils ne jouent pas avec l'appareil.

Ne pas nettoyer le climatiseur en vaporisant de l'eau directement ou avec du benzène, du diluant ou de l'alcool.

Assurez-vous d'insérer le filtre d'air.

Le courant maximal est mesuré selon le standard IEC pour la sécurité et le courant est mesuré selon le standard ISO pour l'efficacité de l'énergie.

La surface de l'échangeur de chaleur est affutée, donc faites attention lors du nettoyage.

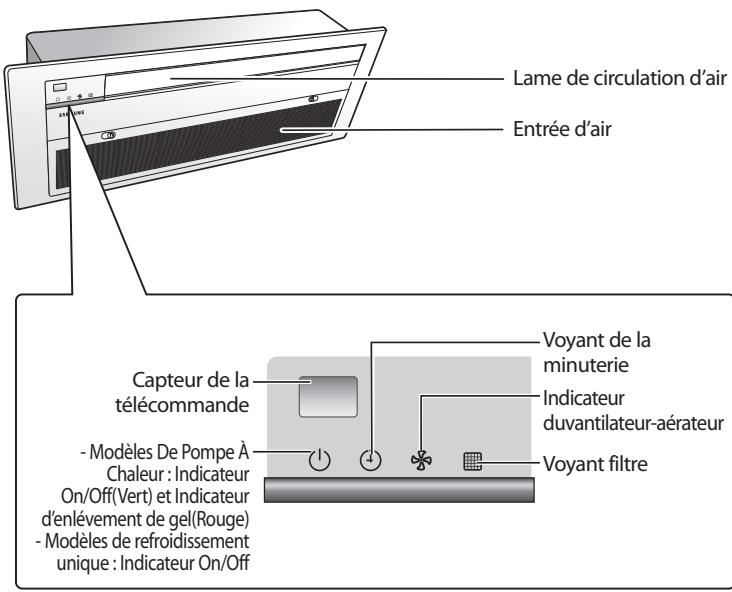

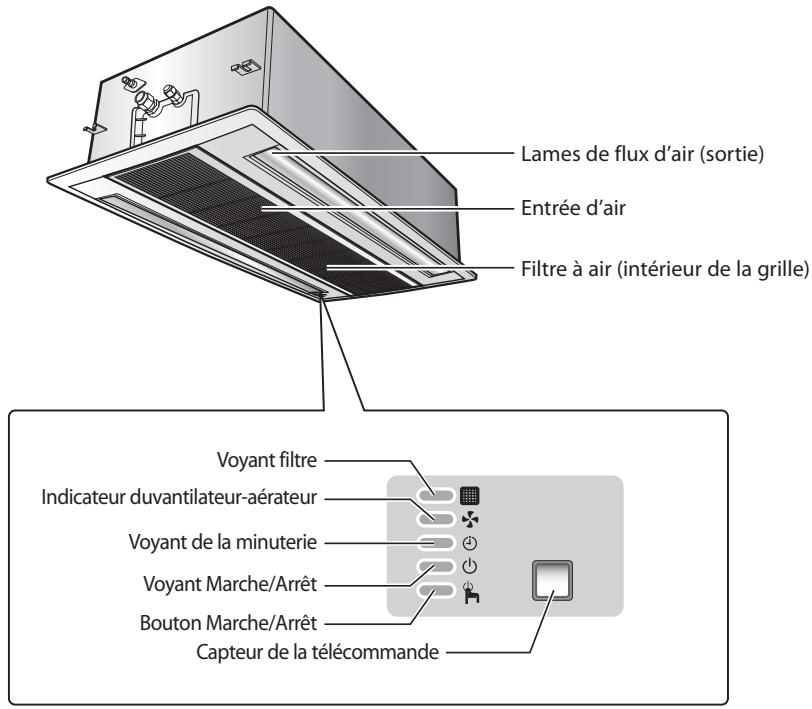

Les unités peuvent différer selon le modèle.

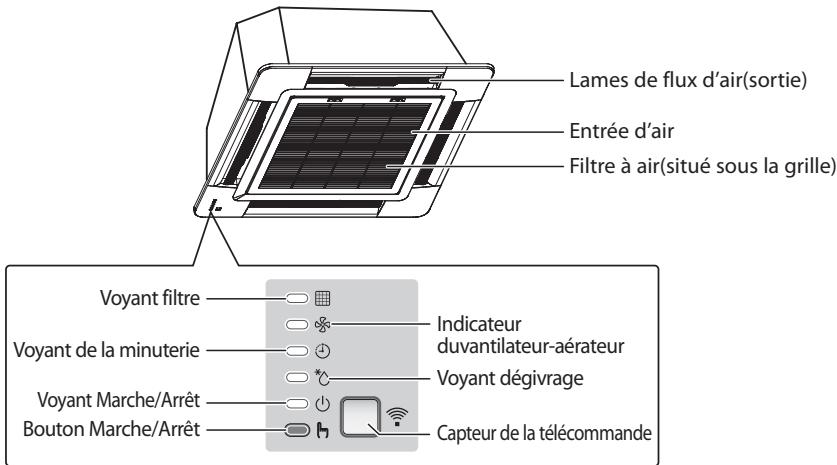

Unité interieure 4 voies & mini cassette-4 voies

Type A

Voici quelques conseils à suivre lors de l'utilisation du climatiseur.

Aspect	Conseil
Chauffage	La pompe à chaleur du climatiseur absorbe la chaleur de l'air extérieur pour l'amener à l'intérieur. Si la température extérieure chaute, la capacité àCHAuffer du climatiseur diminuera églaement.Si la piece n'est pas encore assez chaude, il est recommandé d'utiliser un apparuel de chauffage supplémentaire.
Gelée & Dégivrage	Lorsque la température extérieure est faible et le taux d'humidité élevé, du givre peut se former sur l'unité extérieur en mode HEAT.Si c'est le cas:◆ Le climatiseur nechauffe plus.◆ Le mode de dégivrage se déclenchera automatiquement pour une durée d'environ 10 minutes.◆ La vapeur d'eau produit sur l'unité extérieure dans le mode de dégivrage est sans danger.(Uniquement pour la pompe de chaleur)Aucune intervention de votre part n'est nécessaire; au boutd'environ sept minutes, le climatiseur se remet en marche normalement.
Températures iintérieure et extérieure elevées	Si les températures interieure et extérieure sont élevées et si le climatiseur fonctionne en mode HEAT, le ventilateur de l'unité extérieure et le compresseur peuvent s'arrête momentanément.Ceci est normal ; attendre simplement jusqu'à ce que le climatiseur se remette en marche.
Coupure de courant	En cas de panne de courant pendant le fonctionnement du climatiseur, ce dernier se met hors tension. Lorsque le courant est rétabli, le climatiseur se remet en marche dans le dernier mode de fonctionnement utilisé.
Fonctionnement simultané	Lorsque vous utilisez un modele de pompe à chaleur, il est possible de faire fonctionner à la fois le modeCHAuffage et le mode réfrigération de plusieurs unités intérieures.

Vous pouvez utiliser le climatiseur dans les fourchettes de température et d'humidité suivantes.

Si vous utilisez le climatiseur à...	Alors...
Une température élevé	Le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur.
Une température faile	Un dysfonctionnement, une fuite d'eau par exemple, peut s'opérer si l'échangeur de chaleur gèle.
Un taux d'humidité élevé	Des gouttes de condensation peuvent se former sur l'enveloppe de l'unité en cas d'utilisation prolongée.

Mode	Température extérieure	Température interieure	Humidité interieure	Remark
Chauffage	-20°C/-4°F à 24°C/75°F environ	27°C/81°F au maximum	-	MODELE DVM PLUS II
	-5°C/23°F à 24°C/75°F environ	15°C/59°F à 27°C/81°F environ		MODELE BAC
	-15°C/5°F à 24°C/75°F environ	27°C/81°F au maximum		Libre Joint Multi, MODELE DVM
	-10°C/14°F à 24°C/75°F environ	27°C/81°F au maximum		Modèle d'Inverseur BAC
Refroidissement	-5°C/23°F à 43°C/75°F environ	18°C/64°F à 32°C/90°F environ	80% au maximum	MODELE DVM, DVM PLUS II
	-5°C/23°F à 43°C/75°F environ	21°C/70°F à 32°C/90°F environ		MODELE BAC
	-5°C/23°F à 43°C/75°F environ	21°C/70°F à 32°C/90°F environ		MODELE Libre Joint Multi
	-5°C/23°F à 43°C/75°F environ	18°C/64°F à 32°C/90°F environ		Modèle d'Inverseur BAC
Séchage	-5°C/23°F à 43°C/75°F environ	18°C/64°F à 32°C/90°F environ	-	MODELE DVM, DVM PLUS II
	-5°C/23°F à 43°C/75°F environ	21°C/70°F à 32°C/90°F environ		MODELE BAC
	-5°C/23°F à 43°C/75°F environ	18°C/64°F à 32°C/90°F environ		MODELE Libre Joint Multi
	-5°C/23°F à 43°C/75°F environ	18°C/64°F à 32°C/90°F environ		Modèle d'Inverseur BAC

• La température standardisée pour le chauffage est de 7°C / 45°F. Si la température extérieure descend en dessous de 0°C / 32°F, la capacité de chauffage peut diminuer en fonction de la température régée. Si l'opération refroidissante est utilisée à plus de 32°C / 90°F (température intérieure), alors il n'est pas refroidi avec la capacité complète.

	cassette-1 voie	cassette-2 voies	cassette-4 voies	mini cassette-4 voies
Modèle DVM	AVMKH(C)***	AVMGH(C)***	AVMCH(C)***	-
Modèle DVM PLUS II	AVXC1***	AVXC2***	AVXC4***	AVXCM***
Modèle BAC	KH(C)***EAM	GH(C)***EAM	CH(C)***EAM*CH(C)***EZM*	-
Modèle d'Inverseur BAC	KH***EAV	-	CH***EAV	TH***EAV
Modèle Libre Joint Multi	MH***FK***	-	-	MH***FM***

Afin de profiter au maximum de la climatisation, il est important de le nettoyer régulièrement pour enlever la poussière accumulant dans le filtre à air.

ATENTION

Avant de nettoyer le climatiseur, le mettre hors tension en le débranchant au niveau de la prise secteur.

Cassette-1 voie

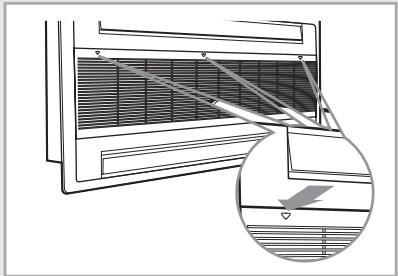

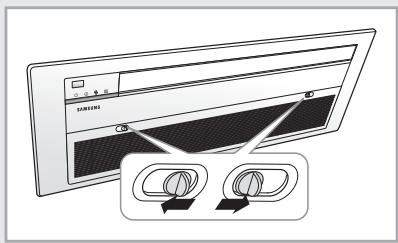

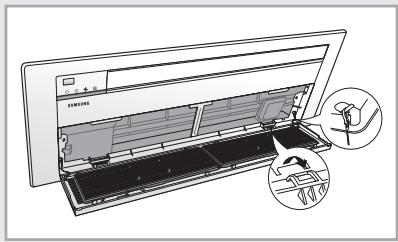

1 Ouvrir la grille frontale en tirant sur les taquets de l'unité.

ATENTION

Faire preuve de prudence lors du démontage de la grille frontale et vérifier que les attaches de suture ont été bien installées. La grille frontale pourrait tomber subitement et donc vous blesser.

2 Retirer la grille frontale.

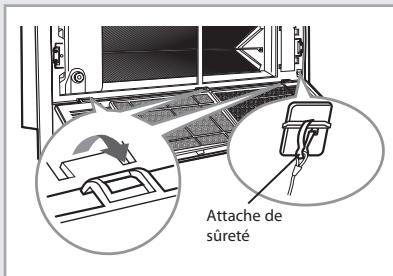

2-1 Retirer les attaches de sûreté. 2-2 Ouvrir la grille frontale à environ et la tirer vers l'avant.

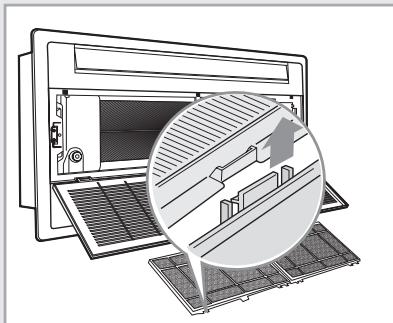

3 Sortir le filtre à air. 4 Enlevez toute poussière accumulée sur les filtres d'air avec un aspirateur ou une brosse. Si la couche de poussière est très importante, plonger le filtre à air dans un détergent liquide chaud, puis le secouer verticalement. 5 Après le séchage, laissez-le sécher complètement dans une zone à l'abri du rayon de soleil. 6 Lorsque vous avez terminé, insérez les filtres d'air dans la grille avant. 7 Nettoyer l'unité à l'aide d'un aspirateur ou d'une brosse environ une fois par mois. 8 Remonter la grille frontale et les attaches de sûreté.

Note

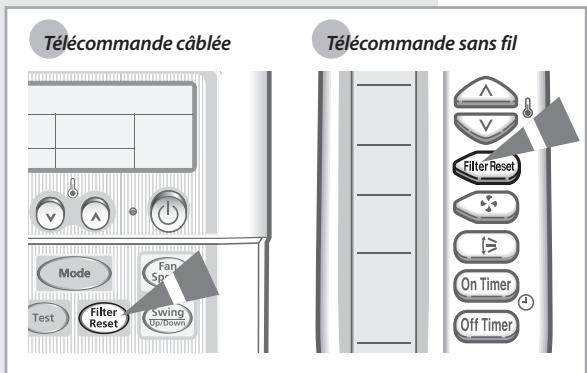

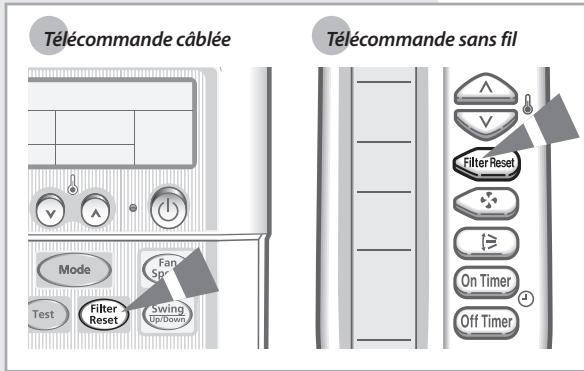

Après avoir remonté le climatiseur, appuyez sur le bouton Filter Reset.

Cassette-2 voies

1 Ouvrez la grille avant en poussant sur les deux côtés et le centre.

Atention

Faire preuve de prudence lors du démontage de la grille frontale et vérifier que les attaches de sûreté ont été bien installées. La grille frontale pourrait tomber subitement et donc vous blesser.

2 Retirer la grille frontale.

2-1 Retirer les attaches de sûreté. 2-2 Ouvrir la grille frontale à environ et la tirer vers l'avant.

3 Sortir le filtre à air. 4 Enlevez toute poussière accumulée sur les filtres d'air avec un aspirateur ou une brosse. Si la couche de poussière est très importante, plonger le filtre à air dans un détergent liquide chaud, puis le secouer verticalement.

Note : Après avoir installé le "Bio-Pure Filter", s'assurer de ne pas verser de liquide sur le contrôle.

Après le séchage, laissez-le sécher complètement dans une zone à l'abri du rayon de soleil. Lorsque vous avez terminé, insérez les filtres d'air dans la grille avant. Nettoyer l'unité à l'aide d'un aspirateur ou d'une brosse environ une fois par mois. Remonter la grille frontale et les attaches de sureté.

Note Vous pouvez utiliser les 2 points de l'unité intérieure lors de l'installation de la grille frontale et des attaches de sûreté.

Note

Après avoir remonté le climatiseur, appuyer sur le bouton Filter Reset.

Les dessins et les conceptions sont soumis à changer selon le modèle.

4 Voies & mini cassette-4 voies

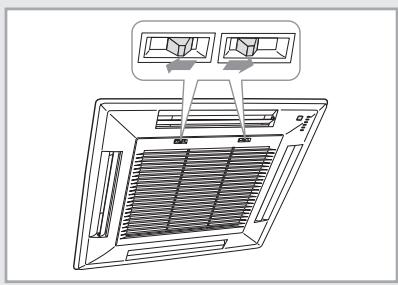

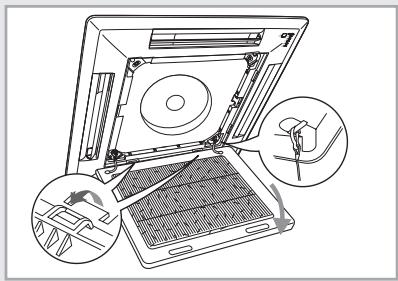

1 Ouvrez la grille avant en poussant sur les deux côtés et le centre.

Atention

Faire preuve de prudence lors du démontage de la grille frontale et vérifier que les attaches de suture ont été bien installées. La grille frontale pourrait tomber subitement et donc vous blesser.

2 Retirer la grille frontale.

2-1 Retirer les attaches de sûreté. 2-2 Ouvrir la grille frontale à environ et la tirer vers l'avant.

3 Sortir le filtre à air.

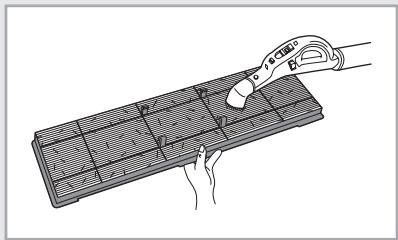

4 Enlevez toute poussière accumulée sur les filtres d'air avec un aspirateur ou une brosse. Si la couche de poussière est très importante, plongez le filtre d'air dans un détergent liquide chaud, puis le secouez verticalement.

Note

Après avoir installé le "Bio-Pure Filter", s'assurer de ne pas verser de liquide sur le filtre.

Après le séchage, laissez-le sécher complètement dans une zone à l'abri du rayon de soleil. Lorsque vous avez terminé, insérez les filtres d'air dans la grille avant. Nettoyer l'unité à l'aide d'un aspirateur ou d'une brosse environ une fois par mois. Remonter la grille frontale et les attaches de sûreté.

Note

Vous pouvez utiliser les 2 pointes de l'unité interne lors de l'installation de la grille frontale et des attaches d'sûreté.

Note: Après avoir remonté le climatiseur, appuyez sur le bouton Filter Reset.

Avant de contacter le centre de service après-venture, exécutez des simples vérifications suivantes. Elles peuvent économiser leur temps et frais d'appel inutile.

Problème	Explications / Solution
Le climatiseur ne fonctionne pas du tout.	Vérifiez si l'appareil est allumé et faites le fonctionner à nouveau. Vérifiez si le disjoncteur est étant. Vérifiez si Off Timer est mis.
La température n'est pas ajustée.	Vérifiez si le mode FAN(Ventilation) est sélectionné.
Le climatiseur ne fonctionne pas dans le mode de réchauffement.	Vérifiez si le climatiseur est un modele qui ne supporte que le refroidissement. Vérifiez si la télécommande est un modele qui ne supporte que le refroidissement.
L'air frais / chaud ne sort pas du climatiseur.	Vérifiez si la temperature régée est plus haute / basse que la température actuelle. Vérifiez si vous avez sélectionné le mode ventilation. Sélectionnez le mode Refroidissement, Chauffage, AUTO ou Sec. Vérifiez si le filtré d'air est bloqué par des saletés. Nettoyez le filtré d'air régulierement. Vérifiez s'il y a une couverture sur l'unité extérieure ou un obstacle. Enlevez la couverture ou l'obstacle. Vérifiez si vous avez installé le climatiseur sous le rayon du soleil direct Il est possible que la fenêtre ou la porte soit ouverte. Vérifiez si vous avez juste étêt le climatiseur. Cela prend environ trois minutes pour refroidir ou réchauffer la salle. Vérifiez si le serpentin de refrigeration est trop long.
La vitesse de ventilateur n'est pas ajustée.	En mode AUTO ou Sec, la vitesse de ventilateur est sélectionnée automatiquement.
La télécommande ne fonctionne pas.	Vérifiez si la batterie est décharge. Remplacez la batterie. Vérifiez si le capteur de la télécommande est bloqué. Vérifiez si le climatiseur est placé près d'une forte lumière.
La télécommande avec fil ne fonctionne pas.	Vérifiez si 1/2 est affiché sur la télécommande avec fil. Si c'est le cas, éteignez le climatiseur et le disjoncteur, puis contactez le centre de service.
La minuterie n'est pas réglée.	Vérifiez si vous avez appuyé sur le ⑥ bouton après avoir sélectionné l'heure.
Le climatiseur ne s'était pas avec la télécommande avec fil.	Vérifiez si vous avez mis la télécommande avec fil pour la commande du groupe.
Une odeur se diffuse dans la salle pendant l'opération	Vérifiez si vous utilisez le climatiseur dans une zone de fumée ou à un endroit où il y a une odeur Aéréz la salle ou sélectionné le mode Ventilation pour 1 à 2 heures.
L'indicateur de l'unité interieure clignote.	Appuyez sur le ⑨ bouton pour allumer le climatiseur à nouveau.. Eteignez le disjoncteur et rallumez-le.
Le climatiseur émet un son étrange.	Il peut y avoir du bruit lorsque l'écoulement du gaz frigorigène change en fonction de l'utilisation du climatiseur. Si vous appuyez sur le ⑧ bouton, la pompé de vidange à l'intérieur du climatiseur peut produit du bruit. Si vous appuyez sur le ⑨ bouton, vous entendrez peut-être un bruit provenant de la lame de flux d'air détecté par le climatiseur.
L'eau tombe depuis la partie de raccordement de l'unité extérieure.	L'eau peut se former à cause de la différence de la température.
