Type de produit	Climatiseur split
Marque	Samsung
Modèle	AV-XWVH056EA
Catégorie	Climatiseur réversible (pompe à chaleur)
Modes de fonctionnement	Refroidissement, Chauffage, Déshumidification, Ventilation, Auto
Télécommande	Sans fil (portée max 7 mètres)
Minuterie	Oui (arrêt différé)
Dégivrage automatique	Oui (environ 10 minutes)
Filtre à air	Lavable (nettoyage toutes les 2 semaines conseillé)

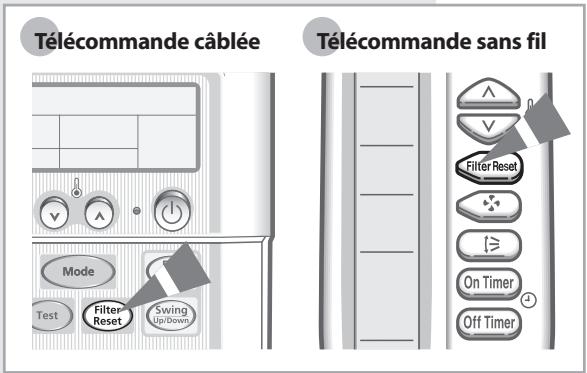

Réinitialisation filtre	Bouton FILTER RESET
Alimentation électrique	Monophasé, disjoncteur dédié nécessaire
Mise à la terre	Obligatoire (ne pas brancher sur tuyau de gaz, eau ou téléphone)
Protection contre les surchauffes	Arrêt automatique en cas de température élevée
Coupure de courant	Redémarrage automatique en dernier mode utilisé
Température extérieure de fonctionnement (chauffage)	-20°C à 24°C environ
Température extérieure de fonctionnement (refroidissement)	-5°C à 43°C environ
Température intérieure de fonctionnement (chauffage)	Jusqu'à 27°C
Température intérieure de fonctionnement (refroidissement)	21°C à 32°C
Humidité intérieure maximale (refroidissement)	80%
Panneau de commande	Unité intérieure avec boutons, télécommande
Indicateur lumineux	Clignotant en cas d'anomalie
Entretien	Nettoyer les filtres à air régulièrement, faire fonctionner le ventilateur 3-4h après inutilisation
Élimination en fin de vie	Ne pas jeter avec les ordures ménagères, recycler selon réglementation DEEE

FOIRE AUX QUESTIONS - AV-XWVH056EA SAMSUNG

Le climatiseur ne s'allume pas du tout, que faire ?

Vérifiez d'abord que l'appareil est allumé et que le disjoncteur est enclenché. Assurez-vous que la minuterie d'arrêt (Off Timer) n'est pas activée. Si le problème persiste, contactez un centre de service agréé.

Mon climatiseur ne refroidit pas correctement, pourquoi ?

Vérifiez que le mode sélectionné est bien Refroidissement (Cool), que la température réglée est inférieure à la température ambiante et que le filtre à air n'est pas obstrué. Assurez-vous également que l'unité extérieure n'est pas couverte ou exposée au soleil direct. Si la fenêtre ou la porte est ouverte, fermez-les.

La télécommande ne fonctionne pas, que dois-je vérifier ?

Remplacez les piles si elles sont déchargées. Vérifiez que le capteur de la télécommande n'est pas bloqué et que le climatiseur n'est pas placé près d'une forte lumière. Si la télécommande avec fil affiche 'test', éteignez le disjoncteur et contactez le service après-vente.

Le voyant de l'unité intérieure clignote, que signifie-t-il ?

Un clignotement indique une anomalie. Essayez d'éteindre puis de rallumer le climatiseur. Si le problème persiste, coupez le disjoncteur et contactez un centre de service.

De l'eau coule de l'unité extérieure, est-ce normal ?

Oui, cela peut être normal. De la condensation se forme en raison des différences de température. Assurez-vous que le tuyau d'évacuation est correctement installé et n'est pas obstrué.

Une odeur désagréable se diffuse pendant le fonctionnement, que faire ?

Aérez la pièce ou sélectionnez le mode Ventilation (Fan) pendant 1 à 2 heures. Vérifiez que le climatiseur n'est pas utilisé dans une zone enfumée ou avec des odeurs fortes.

La vitesse du ventilateur ne change pas, pourquoi ?

En mode Auto ou Déshumidification (Dry), la vitesse du ventilateur est automatiquement sélectionnée. Passez en mode Refroidissement ou Chauffage pour ajuster manuellement la vitesse.

La minuterie ne se règle pas, que faire ?

Assurez-vous d'appuyer sur le bouton de confirmation (Set) après avoir sélectionné l'heure. Consultez la notice pour les étapes précises.

Comment nettoyer les filtres à air du climatiseur ?

Ouvrez la grille avant en poussant les côtés et le centre. Retirez les filtres en les tirant vers le haut. Nettoyez-les avec un aspirateur ou une brosse, ou lavez-les à l'eau chaude (moins de 40°C) avec un détergent doux. Laissez sécher complètement à l'abri du soleil avant de les remettre. Après remontage, appuyez sur le bouton FILTER RESET.

Le mode chauffage ne fonctionne pas, que vérifier ?

Assurez-vous que le climatiseur est un modèle réversible (pompe à chaleur). Vérifiez que la télécommande est configurée en mode Chauffage (Heat). Si la température extérieure est très basse, la capacité de chauffage peut diminuer. En cas de givre sur l'unité extérieure, le dégivrage automatique se déclenche pendant environ 10 minutes, ce qui interrompt le chauffage temporairement.

MODE D'EMPLOI AV-XWVH056EA SAMSUNG

Consignes de Sécurité 3 Description des Unités Intérieures 8

Conseils d'utilisation

■ Régalez le Flux d'Air 9 ■ Conseils d'utilisation 10 ■ Température et Humidité de Fonctionnement 11 ■ Limpiar su Aire Acondicionador 12 ■ Problèmes et Solutions 13

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur maire pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente.

Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Consignes de sécurité

Vous devez prendre des précautions de sécurité suivantes lors de l'utilisation du climatiseur.

Avertissement

• Le risque de choc électrique peut provoquer la blessure ou la mort
• Débranche toutes les sources d'alimentation électrique externe avant l'utilisation, l'installation ou le nettoyage. • L'installation doit être assurée par le fabricant ou un agent de service ou un mécanicien qualifié afin d'éviter un danger.

LORS de l'installation

Ne pas installer le climatiseur où il y a le gaz combustible.

Ne pas installer l'unité extérieure où il y a le risque de chute comme sur un haut mur externe ou l'extérieur de la terrasse.

• Mettez à la terre le conducteur de terre et ne pas le brancher au tuyau de gaz, d'eau ou au câble de téléphone.

Contactez le centre de service si le climatiseur est sous l'eau.

Concernant l'alimentation

Ne pas tirer le câble électrique ou toucher la prise de courant avec les mains mouillées.

Installez l'interrupteur et le disjoncteur réservés au climatiseur.

Utilisez le fusible du courant nominal.

Ne pas plier le câble électrique par force ou le climatiseur pour éviter la panne.

Utilisez la source d'alimentation avec le câblage séparé réservé au climatiseur.

Si la prise de courant est endommagée, faites-la remplacer par le fabricant ou un mécanicien qualifié pour éviter le risque.

Pendant le fonctionnement

Les utilisateurs de ce produit sont priés de ne pas tenter de le réparer par eux-mêmes. Ils sont demandés de contacter directement un centre de service désigné ou le magasin où ils ont acheté le produit.

Ne jamais mettre aucun obstacle en face de l'unité. Assurez-vous que l'unité est ventilée correctement tout le temps. Ne pas mettre de vêtements ou d'autres matériels la dessus.

Ne pas mettre aucun matériel pour que les enfants ne marchent pas au-dessus.

Ne jamais renverser toute sorte de liquide dans l'unité. Si cela se produit, débranchez la prise de courant ou éteignez l'émetteur principal de l'unité, puis contactez un centre de service autorisé.

Si vous n'utilisez pas la télécommande sans fil pour une durée prolongée, enlevez les batteries si possible. (Si possible)

Ne pas raccorder le chauffage électrique au climatiseur ou le réparer par vous-même.

Ne jamais insérer rien entre les lames de sortie d'air car cela risque d'abimer le ventilateur et pourrait entraîner la blessure. Gardez les enfants loin de l'unité.

Lors de l'utilisation d'une télécommande sans fil, la distance ne doit pas être plus de 7 mètres depuis le climatiseur. (Si possible)

Se debarasser de l'unite

Avant de jeter le dispositif, il est nécessaire de retirer les batteries et de les enlever séparément pour le recyclage.

Lorsque vous avez besoin de vous débarasser de l'unité, consultez votre marchand. Si les conduits sont enlevés incorrectement, le fluide frigorigène peut couler et entrer en contact avec votre peau, ce qui risque de provoquer une blessure.

Cela pollue l'environnement de libérer dans l'atmosphère.

Recyclez ou débarrasssez-vous du matériel d'emballage de ce produit dans le respect de l'environnement.

LORS de l'installation

Installez le climatiseur à l'abri du rayon solaire ou du chauffage, et tout de l'eau.

Installez l'unité extérieure pour laisser sortir l'air décharge correctement. Évitez un endroit qui risque de déranger votre voisin par les bruits.

Installez le tuyau d'évacuation pour que l'eau coule sûrement et correctement.

Concernant l'alimentation

Débranchez le disjoncteur lorsque vous n'utilisez pas le climatiseur pour une durée prolongée pour économiser l'énergie.

Contactez le centre de service ou le fabricant si vous pouvez réparer le climatiseur.

Contactez le centre de service après avoir éteint le climatiseur s'il y a un bruit étrange ou une odeur brûlante ou une fumée.

Pendant le fonctionnement

Ne pas ouvrir la grille avant pendant le fonctionnement.

Ne pas utiliser le climatiseur longtemps dans une salle ou dans un endroit où il y a un bébé ou une personne âgée.

Évitez que l'air froid et chaud parviennent directement à des gens, aux animaux domestiques, ou à des plantes pour une durée prolongée.

Ne pas marcher sur le climatiseur ou placer un objet lourd au-dessus.

Évitez que l'eau entre dans le climatiseur.

Ne pas boire d'eau du climatiseur.

Pendant le fonctionnement

Ne pas toucher les tuyaux reliés au climatiseur.

Ne pas utiliser le climatiseur pour maintenir la machine, la nouriture, les animaux domestiques, les plantes ou les cosmétiques.

Ne pas imposer de charges excessives au climatiseur.

Assurez-vous que le filtre d'air n'est pas exposé au rayon solaire direct.

Eteignez le climatiseur et si le ventilateur s'arrête de fonctionner, nettoyez le climatiseur.

Assurez-vous d'insérer le filtre d'air.

L'appareil n'est pas fait pour l'utilisation de petits enfants ou des handicapés sans surveillance: les petits enfants doivent être surveillés pour assurer qu'ils ne jouent pas avec l'appareil.

Ne pas nettoyer le climatiseur en vaporisant de l'eau directement ou avec du benzène, du diluant ou de l'alcool.

Le courant maximal est mesuré selon le standard IEC pour la sécurité et le courant est mesuré selon le standard ISO pour l'efficacité de l'énergie.

La surface de l'échangeur de chaleur est affûtée, donc faites attention lors du nettoyage.

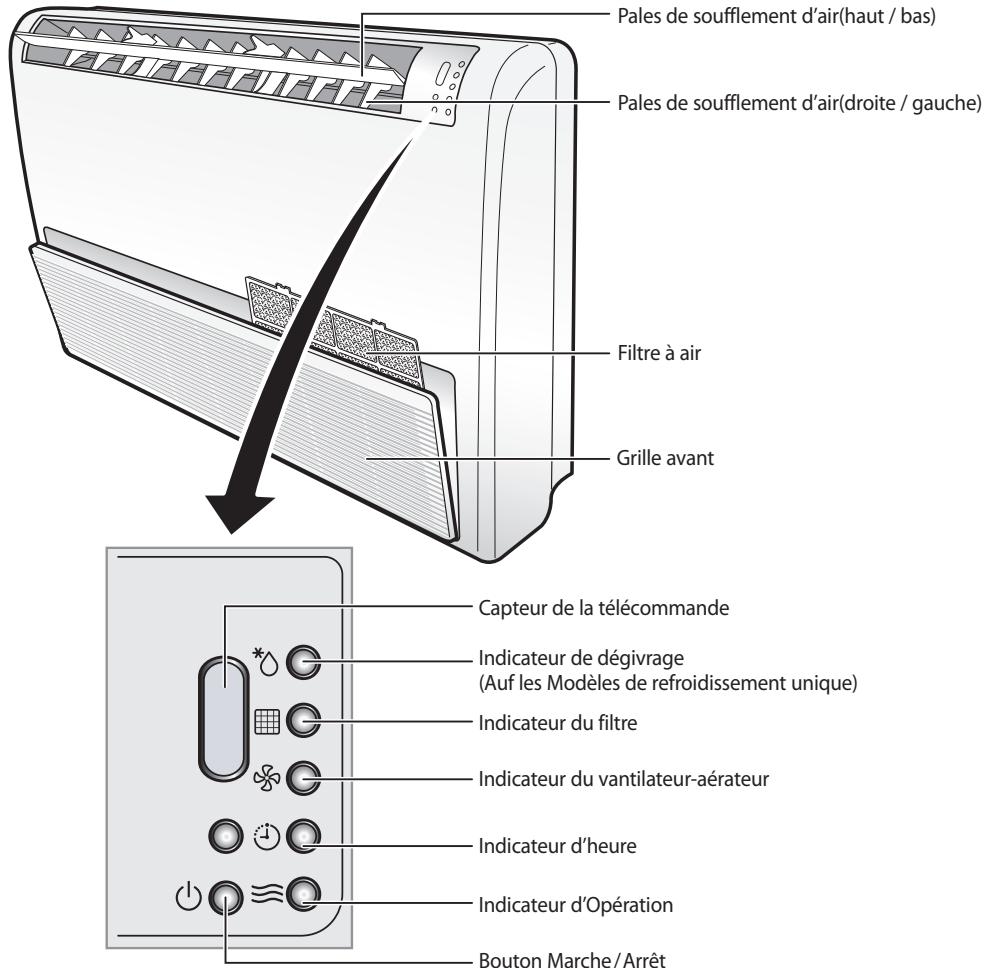

Description des unité interieure

Le design et l'apparence différent un peu selon le modèle.

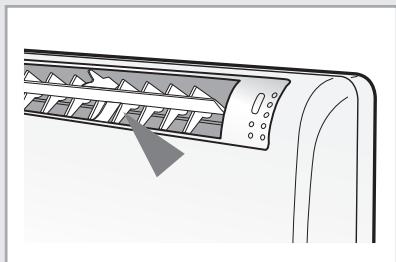

Deux autres groupes de lames se trouvent à l'intérieur de la sortie d'air. Alors que les lames extérieures peuvent être déplacées vers le haut ou vers le bas, les lames intérieures se déplacent vers la droite ou vers la gauche.

Réglez la position de chaque groupe de lames à l'intérieur de l'unité en les poussant vers la droite ou vers la gauche.

Voici quelques conseils à suivre lors de l'utilisation du climatiseur.

Aspect	Conseil
Chauffage	La pompe à chaleur du climatiseur absorbe la chaleur de l'air extérieur pour l'amener à l'intérieur. Si la température extérieure chaute, la capacité àchauffer du climatiseur diminuera églaement. Si la pièce n'est pas encore assez chaude, il est recommandé d'utiliser un apparéil de chauffage supplémentaire.
Gelée & Dégivrage	Lorsque la température extérieure est faible et le taux d'humidité élevé, du givre peut se former sur l'unité extérieur en mode HEAT. Si c'est le cas: ◆ Le climatiseur ne chauffe plus. ◆ Le mode de dégivrage se déclenchera automatiquement pour une durée d'environ 10 minutes. ◆ La vapeur d'eau produit sur l'unité extérieure dans le mode de dégivrage est sans danger. Aucune intervention de votre part n'est nécessaire; au bout d'environ 10 minutes, le climatiseur se remet en marche normalement.
Températures intérieure et extérieure élevées	Si les températures interieure et extérieure sont élevées et si le climatiseur fonctionne en mode HEAT, le ventilateur de l'unité extérieure et le compresseur peuvent s'arrêter momentarily. Ceci est normal; attendre simplement jusqu'à ce que le climatiseur se remette en marche.
Coupure de courant	En cas de panne de courant pendant le fonctionnement du climatiseur, ce dernier se met hors tension. Lorsque le courant est rétabli, le climatiseur se remet en marche dans le dernier mode de fonctionnement utilisé.

Température et humidité de fonctionnement

Vous pouvez utiliser le climatiseur dans les fourchettes de température et d'humidité suivantes.

Si vous utilisez le climatiseur à...	Alors...
Une température élevé	Le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur.
Une température faile	Un dysfonctionnement, une fuite d'eau par exemple, peut s'opérer si l'échangeur de chaleur gèle.
Un taux d'humidité élevé	Des gouttes de condensation peuvent se former sur l'enveloppe de l'unité en cas d'utilisation prolongée.

Mode	Température extérieure	Température intérieure	Humidité intérieure
Chauffage	-20°C à 24°C environ	27°C maximum	-
Refroidissement	- 5°C à 43°C environ	21°C à 32°C environ	80% maximum
Séchage	- 5°C à 43°C environ	21°C à 32°C environ	-

• La température standardisée pour le chauffage est de 7°C. Si la température extérieure descend en dessous de 0°C, la capacité de chauffage peut diminuer en fonction de la température régée. Si l'opération refroidissante est utilisée à plus de 32°C (température intérieure), alors il n'est pas refroidi avec la capacité complète.

Afin de bénéficier d'un meilleur fonctionnement de votre climatisation, vous devez le nettoyer pour supprimer la poussière accumulée sur les filtres à air.

Important

Avant de nettoyer votre climatisation, vérifiez que vous avez bien coupé l'interrupteur de l'unité.

1 Ouvrez la grille avant en poussant les deux côtés ainsi que le centre. 2 Retirez les filtres à air en les tirant vers le haut. Supprimez toute poussière des filtres à air soit en utilisant un aspirateur ou une brosse, soit en les nettoyant avec un détergent et de l'eau chaude à moins de 40°C. Après le nettoyage, laissez les filtres sécher complètement dans une zone protégée du rayonnement solaire. 3 Remettez les filtres à air sur la grille avant. 4 Fermez la grille avant en poussant les deux côtés ainsi que le centre.

Note

Si vous n'avez pas utilisé le climatiseur pendant une longue période de temps, faites fonctionner le ventilateur pendant trois ou quatre heures afin de sécher complètement l'intérieur du climatiseur. Si vous ne nettoyez pas le filtre à air au moins toutes les deux semaines, les performances du climatiseur peuvent être réduites et le bruit peut augmenter. Avec avoir remonté le climatiseur, appuyer sur le bouton FILTER RESET.

Avant de contacter le centre de service après-venture, exécutez des vérifications simples suivantes. Elles peuvent économiser votre temps et frais d'appel inutil.

Problème	Explication/Solution
Le climatiseur ne fonctionne pas du tout.	◆ Vérifiez si l'appareil est allumé et faites le fonctionner à nouveau. ◆ Vérifiez si le disjoncteur est étant. ◆ Vérifiez si Off Timer est mis.
La température n'est pas ajustée.	◆ Vérifiez si le mode Fan(Ventilation) est sélectionné.
Le climatiseur ne fonctionne pas dans le mode de réchauffement.	◆ Vérifiez si le climatiseur est un modele qui ne supporte que le refroidissement. ◆ Vérifiez si la télécommande est un modele qui ne supporte que le refroidissement.
L'air frais(chaud) ne sort pas du climatiseur.	◆ Vérifiez si la temperature régée est plus haute(basse) que la température actuelle. ◆ Vérifiez si vous avez sélectionné le mode ventilation. Sélectionnez le mode Refroidissement, Chauffage, Auto ou Sec. ◆ Vérifiez si le filtré d'air est bloqué par des saletés. Nettoyez le filtré d'air régulierement. ◆ Vérifiez s'il y a une couverture sur l'unité extérieure ou un obstacle. Enlevez la couverture ou l'obstacle. ◆ Vérifiez si vous avez installé le climatiseur sous le rayon du soleil direct. ◆ Il est possible que la fenêtre ou la porte soit ouverte. ◆ Vérifiez si vous avez juste étêt le climatiseur. Cela prend environ trois minutes pour refroidir ou réchauffer la salle. ◆ Vérifiez si le serpentin de refrigeration est trop long.
La vitesse de ventilateur n'est pas ajustée.	◆ En mode Auto ou Sec, la vitesse de ventilateur est sélectionnée automatiquement.
La télécommande ne fonctionne pas.	◆ Vérifiez si la batterie est décharge. Remplacez la batterie. ◆ Vérifiez si le capteur de la télécommande est bloqué. ◆ Vérifiez si le climatiseur est placé près d'une forte lumière.
La télécommande avec fil ne fonctionne pas.	◆ Vérifiez si test est affché sur la télécommande avec fil. Si c'est le cas, éteignez le climatiseur et le disjoncteur, puis contactez le centre de service.
La minuterie n'est pas réglée.	◆ Vérifiez si vous avez appuyé sur le bouton après avoir sélectionné l'heure.
Le climatiseur ne s'est pas avec la télécommande avec fil.	◆ Vérifiez si vous avez mis la télécommande avec fil pour la commande du groupe.
Une oedre se diffuse dans la salle pendant l'opération	◆ Vérifiez si vous utilisez le climatiseur dans une zone de fumée ou à un endroit où il y a une odeur. Aérez la salle ou sélectionnez le mode Ventilation pour 1 à 2 heures.
L'indicateur de l'unité interieure clignote.	◆ Appuyez sur le bouton pour allumer le climatiseur à nouveau. Eteignez le disjoncteur et rallumez-le.
Le climatiseur émet un son étrange.	◆ Il peut y avoir du bruit lorsque l'écoulement du gaz frigorigène change en fonction de l'utilisation du climatiseur. ◆ Si vous appuyez sur le bouton, la pompé de vidange à l'intérieur du climatiseur peut produit du bruit. ◆ Si vous appuyez sur le bouton, vous entendrez peut-être un bruit provenant de la lame de flux d'air détecté par le climatiseur.
L'eau tombe depuis la partie de raccordement de l'unité extérieure.	◆ L'eau peut se former à cause de la différence de la température.
