Téléchargez la notice de votre Décodeur TV au format PDF gratuitement ! Retrouvez votre notice ISD91 HD - SAGEM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ISD91 HD de la marque SAGEM.

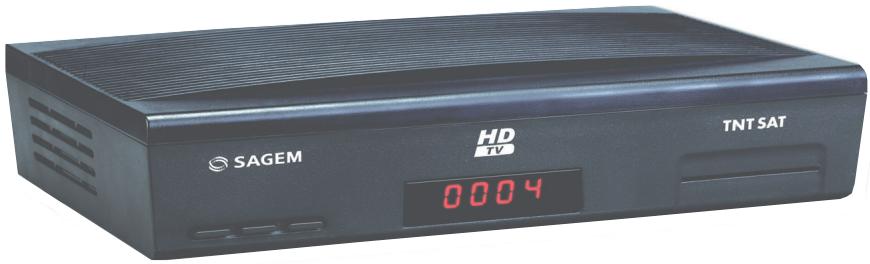

La qualité d'image restituée sur l'écran sera en Haute Définition pour autant que votre téléviseur soit prêt pour la Haute Définition, que vous ayez utilisé un cordon HDMITM pour relier le terminal de réception ISD91 HD et votre écran, et que l'émission regardée soit effectivement diffusée en Haute Définition. Votre revendeur peut vous aider à vérifier que votre écran est prêt pour la HD. Dès le raccordement de votre terminal de réception, vous pouvez profiter de la totalité des services. Vous pouvez mettre à jour votre terminal de réception si de nouveaux services deviennent disponibles. Le terminal de réception Sagem Communications suit une stratégie de développement continu. Nous nous réservons donc le droit d'apporter, sans préavis, des modifications et améliorations au produit décrit dans ce livret. Marquage CE : Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE 1999/5/CE relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives, 2006/95/CE sur la sécurité et 2004/108/CE concernant la compatibilité électromagnétique, définies par le Parlement européen et le Conseil pour minimiser les interférences électromagnétiques et préserver la santé et la sécurité de l'utilisateur. En outre, ce marquage certifie aussi la conformité du produit aux normes harmonisées suivantes : EN60065, EN55013, EN55020, EN61000-3-2, EN61000-3-3. La déclaration de conformité CE peut être consultée sur le site www.sagem-communications.com de Sagem Communications SAS, dans la section support, ou obtenue à l'adresse suivante : Sagem Communications SAS - Service des relations clientèle 250, route de l’Empereur 92848 RUEIL MALMAISON CEDEX - FRANCE Copyright © Sagem Communications SAS Tous droits réservés SAGEM est une marque du groupe Safran. Ce terminal de réception Haute Définition SAGEM répond aux spécifications "HD TV", et intègre la technologie HDMITM. Le logo "HD TV" est une marque de l'EICTA. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing LLC. Le logo "Dolby et le double D" est une marque de Dolby Laboratories.

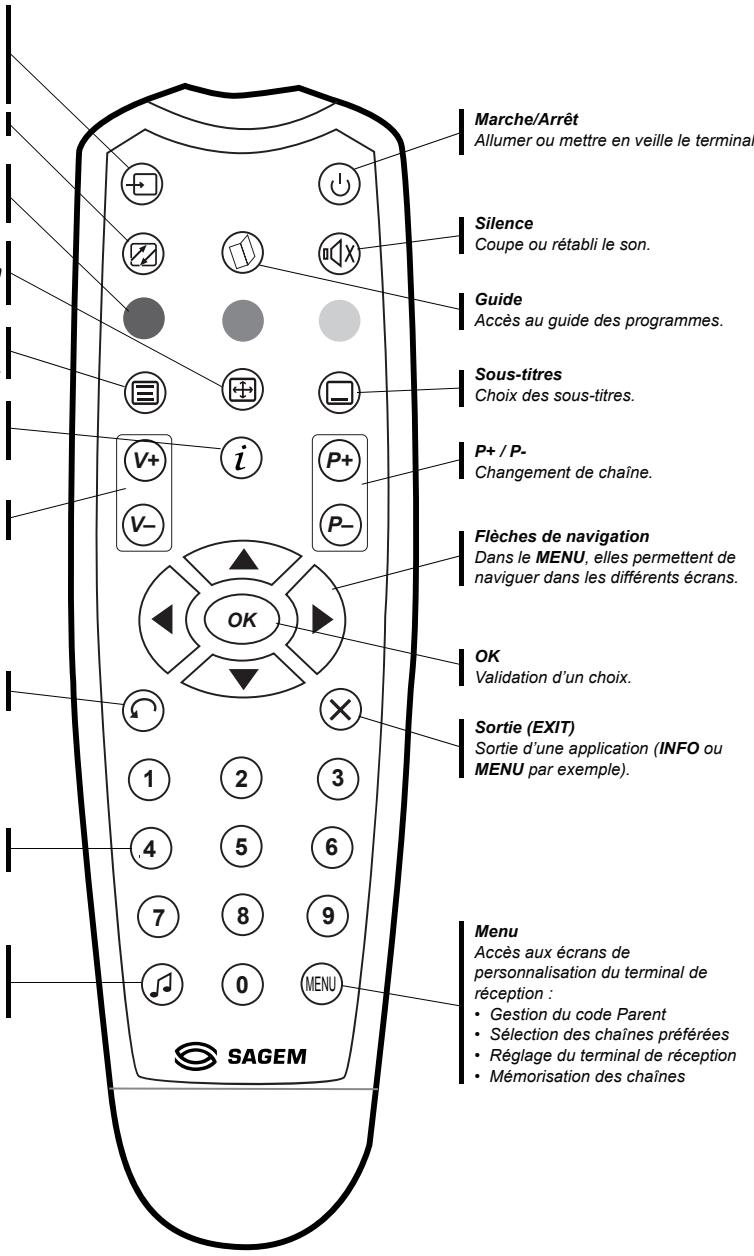

Dans le MENU, elles permettent de naviguer dans les différents écrans.
• Réglage du terminal de réception • Mémorisation des chaînes
- de l'installer à l'intérieur à l'abri du soleil et de la pluie : évitez les températures extrêmement chaudes ou froides. Placez le terminal de réception et le bloc secteur loin des sources de chaleur telles que les radiateurs ou chauffages à gaz/électriques. Ne placez pas d'objets incandescents, par exemple des bougies, à proximité du terminal de réception. En cas d'orage, il est conseillé de retirer la prise d'antenne et la prise d'alimentation. Même si le terminal de réception et le téléviseur sont débranchés, ils peuvent être endommagés par la foudre. - de placer le terminal de réception et le bloc secteur dans un endroit sec et aéré. - de le protéger de l'humidité : mettez le terminal de réception et le bloc secteur à l'abri de la pluie, de l'humidité et de la poussière. Ne placez pas de plantes à proximité dont l'arrosage pourrait provoquer des projections de liquide. Si un liquide pénètre dans le terminal de réception ou le bloc secteur, débranchezles par la prise secteur du bloc secteur et prévenez votre revendeur. - d'éviter les chocs violents : n'utilisez jamais le terminal de réception s'il est endommagé. Placez toujours votre terminal de réception sur une surface plane où il ne risque pas d'être soumis à de fortes secousses. N'ouvrez jamais le terminal de réception ni le bloc secteur ! Il existe un risque de choc électrique. Toute intervention éventuelle doit être effectuée par un personnel qualifié. Vous devez utiliser exclusivement le bloc secteur fourni. Raccordez celui-ci sur le secteur conformément aux instructions d'installation de ce livret et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique). Par précaution, en cas de danger, les blocs secteur servent de dispositif de sectionnement de l'alimentation 230 V. Ils doivent être situés à proximité de l'appareil et être aisément accessibles. - de débrancher le terminal de réception par la prise secteur du bloc secteur avant mise en place ou modification des branchements aux autres appareils (Télévision, magnétoscope, lecteur de DVD...) ou bien toute opération de nettoyage du terminal de réception ou du bloc secteur. - de nettoyer le terminal de réception ou le bloc secteur exclusivement à l'aide d'un chiffon doux légèrement humide. Ne jamais utiliser de détergents ou d'additifs chimiques. - de ne rien poser sur le terminal de réception (ce qui nuirait à une bonne aération) : Les fentes d'aération situées sur le boîtier protègent votre terminal de réception de la surchauffe. Ne placez aucun objet, tel qu'un morceau de tissu ou une feuille de papier, sur ces fentes. Si vous placez le terminal de réception dans un compartiment, veillez à laisser un espace d'au minimum 10 cm de chaque côté et de 20 cm à l'avant et à l'arrière du terminal de réception. - de le placer hors de portée des petits enfants : les piles peuvent être avalées facilement par de petits enfants. Ne laissez donc pas la télécommande sans surveillance.
- Dans les points de distribution en cas d'achat d'un équipement équivalent. - Dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).
Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

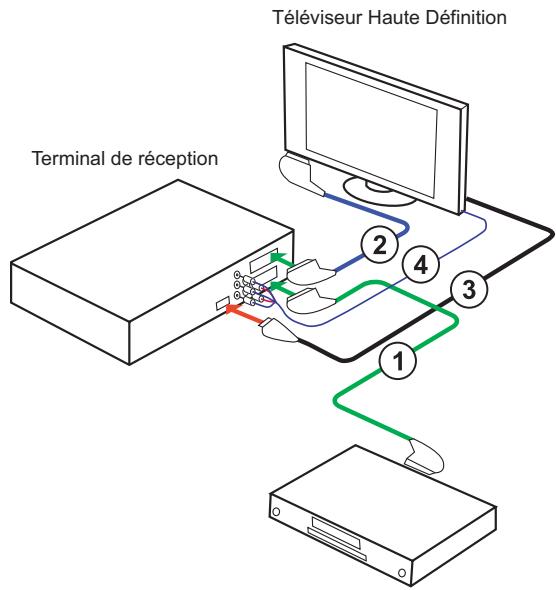

2. Pour bénéficier d'une image de qualité haute définition (HD) pour les programmes diffusés en haute définition uniquement, utiliser un cordon HDMI-HDMI (non fourni) entre la prise HDMI de votre terminal de réception et la prise HDMI de votre écran plat.
Si votre écran plat est muni d'une prise DVI uniquement, vous devez relier la prise HDMI de votre terminal de réception à la prise DVI de votre écran plat (câble HDMI-DVI ou adaptateur HDMI-DVI non fourni). Vous devez raccorder la sortie audio HIFI de votre terminal de réception à l'entrée audio associée au connecteur DVI de votre écran plat (cordon non fourni). 4.
Terminal de réception
EST et si le niveau du signal est suffisant, après la fin de la recherche, vous pourrez mémoriser la liste obtenue en appuyant sur OK.

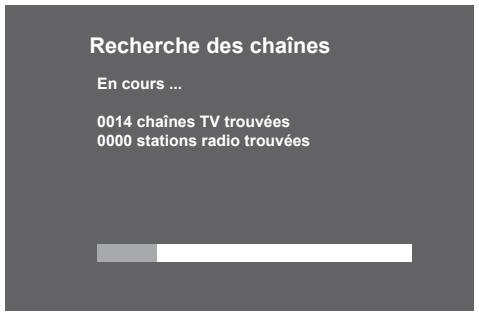

En cours ... 0014 chaînes TV trouvées 0000 stations radio trouvées
• Vous avez la possibilité de verrouiller les programmes de catégorie II à V en fonction de l'âge des enfants.
Confirmation de mon Code parent Verrouillage des programmes déconseillés au moins de
• Dans le menu INSTALLATION terminal de réception, choisissez RECHERCHE DES CHAÎNES et validez par OK.
Installation LNB Installation Réseau Choix de la région France 3 Recherche des chaînes ASTRA

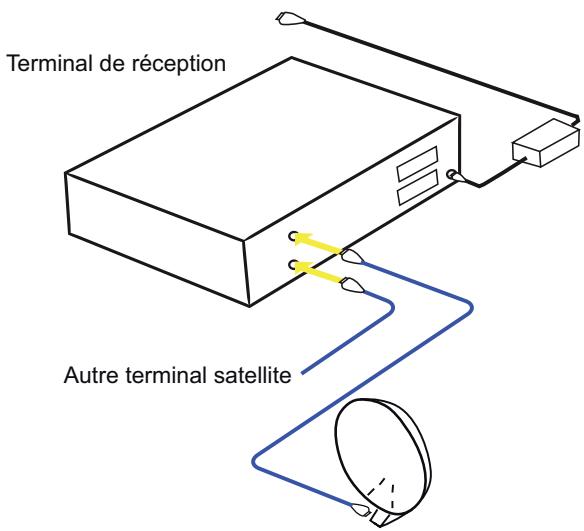

• Avant toute installation, vous devez décrire les caractéristiques de votre antenne parabolique. • Le service TNTSAT est diffusé sur le satellite ASTRA positionné à 19,2° EST. Votre antenne doit être préalablement orientée sur ce satellite. Nous vous conseillons de faire appel à un professionnel antenniste qui est muni d'appareils de réglages appropriés. • Votre LNB est universel : sélectionnez LNB universel par défaut et valider par OK (mise à jour automatique des paramètres).
• La jauge en bas de l'écran doit être idéalement de couleur verte. Dans ce cas, le signal reçu vous garantit une réception parfaite des programmes. • Dans le cas contraire (jauge de couleur jaune ou rouge), les images seront figées, hachées, ou comprendront des blocs fixes (phénomène de pixellisation). Ces phénomènes seront encore plus fréquents dans le cas de forte couverture nuageuse.
Fréquence Qualité Signal : • Une fois l'installation réalisée, vous accéderez à vos chaînes.
En cours ... 0014 chaînes TV trouvées 0000 stations radio trouvées
• A tout moment vous pouvez modifiez votre sélection de région si vous le désirez.
TV gratuites et des stations de radios gratuites diffusées par le satellite ASTRA. Nota : en égard à la quantité de services à rechercher, cette recherche dure quelques dizaines de minutes.
0145 chaînes TV trouvées 0066 stations radio trouvées • Le format d'écran est imposé à 16/9 pour de la HD et dans ce cas le recadrage vidéo n’est pas disponible. • La sortie YPbPr ne peut pas être activée en HD. • Le standard Péritel TV peut être modifié uniquement si la sortie YPbPr est désactivée.
Nota : l'image provenant de la prise Péritel TV et AUX n'est pas en haute définition (HD) mais en mode standard (SD). Le format 16/9 de l'image HD est restitué en 4/3 avec des bandes noires. Pour bénéficier de l’image optimale, il est conseillé de ne pas connecter votre écran plat HD à la sortie Péritel TV du décodeur lorsque que vous utilisez le cordon HDMI.
"Cinéma" (l'image 16/9 s'affiche en 4/3 avec des bandes noires hautes et basses) ou l'option "Zoom" (seul le centre de l'image 16/9 s'affiche pour s'adapter à l'écran 4/3).

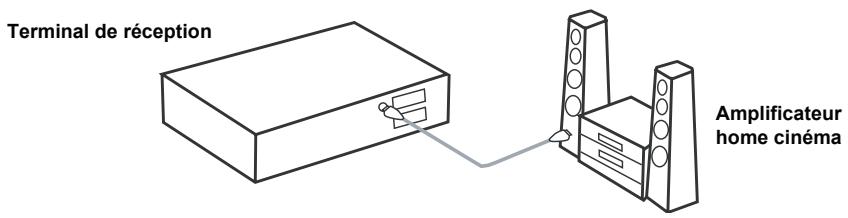

Cela signifie que votre terminal de réception choisira la composante audio "multicanal" si elle est disponible et la restituera sur les sorties HDMI et audio numérique.
• Attention : si vous validez ce choix, toutes les chaînes et paramètres mémorisés seront perdus.
Toutes les chaînes et paramètres seront perdus Appuyer sur OK pour confirmer

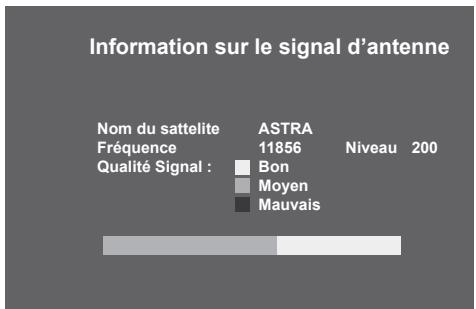

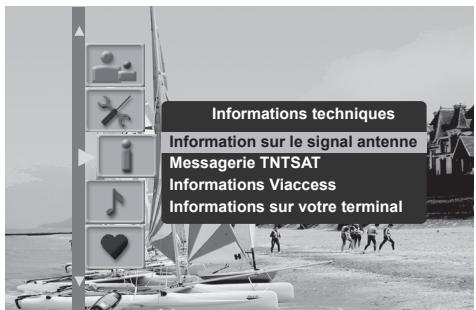

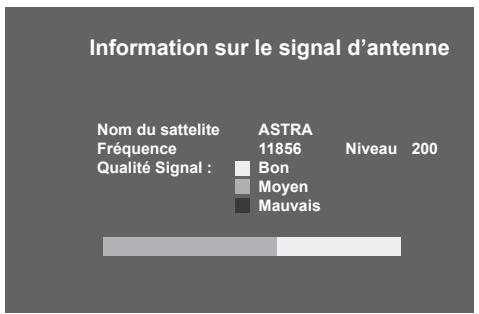

• Dans INFORMATIONS TECHNIQUES, choisissez INFORMATIONS SUR LE SIGNAL D'ANTENNE.
Fréquence Qualité Signal : • Donne des informations sur le logiciel du terminal de réception.
Votre carte est expirée, vous devez activer
- sélectionner la langue désirée pour les menus, - sélectionner la langue audio (langue préférée et secondaire), - sélectionner la langue des sous-titres (langue préférée et secondaire).
Audio préférée Audio secondaire Aucun
• Durée d'affichage bandeau : Il est possible de régler la durée d'affichage du bandeau de zapping à votre convenance entre 1 et 5 secondes. • Durée affichage volume : Il est possible de régler la durée d'affichage du témoin volume à votre convenance entre 1 et 5 secondes.
• Chaînes à verrouiller : affiche la liste des programmes à verrouiller. Sélectionnez les chaînes désirées et appuyez sur OK pour les verrouiller ou les déverrouiller. Vous serez invité à entrer votre code d'accès chaque fois que vous voudrez regarder une chaîne verrouillée.
Non Confirmation de mon code parent

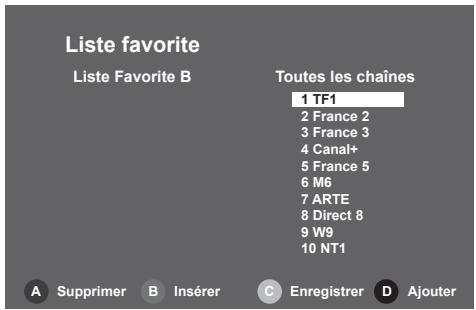

Dans LISTES DES CHAINES FAVORITES, sélectionnez la liste B et confirmez par OK.

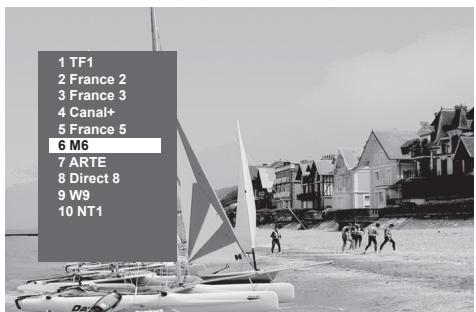

• Appuyez sur la touche P+ ou P- pour changer de chaîne ou entrez son numéro sur les touches du pavé numérique de la télécommande pour accéder directement à la chaîne désirée. Il est possible de revenir à la chaîne vue précédemment en appuyant sur la touche "retour".

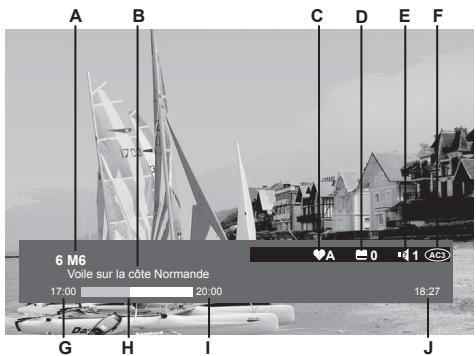

Bandeau d'information des chaînes • Chaque fois que vous sélectionnez une nouvelle chaîne, un bandeau d'information s'affiche à l'écran. Il est possible de régler la durée du bandeau dans les Préférences utilisateur. - A : numéro et nom de chaîne

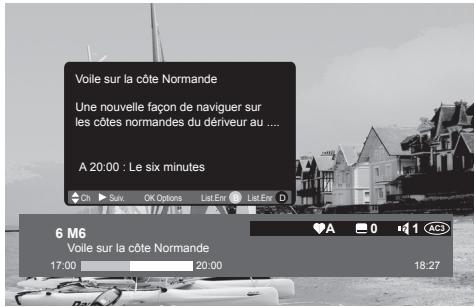

Une nouvelle façon de naviguer sur les côtes normandes du dériveur au ....
• Appuyez sur " i " pour afficher le bandeau d’information étendu. Appuyez sur "OK" pour afficher le bandeau AUDIO et SOUS-TITRE. Utilisez les touches < ou > pour sélectionner les langues audio et les sous-titres.
• Appuyez sur la touche pour accéder directement à la sélection des sous-titres. • Choisissez la langue dans la liste Sous-titres proposée. Toute modification est immédiatement prise en compte.
• Premier appui, c'est l'entrée Péritel AUX qui est sélectionnée. • Second appui, le téléviseur est sélectionné. • Troisième appui, retour au mode standard.
Appuyez sur la touche

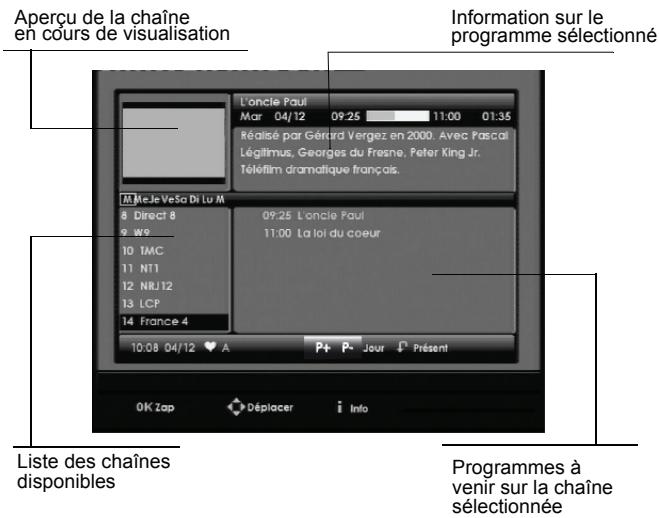

Aperçu de la chaîne en cours de visualisation
Différentes options sont disponibles :
• Appuyez sur la touche
Volume : le volume se règle avec les touches V+ et V-. Mode muet : le son se coupe si vous appuyez sur la touche nouveau sur cette même touche.
Le niveau est fixe sur les sorties Péritel AUX et audio numérique.

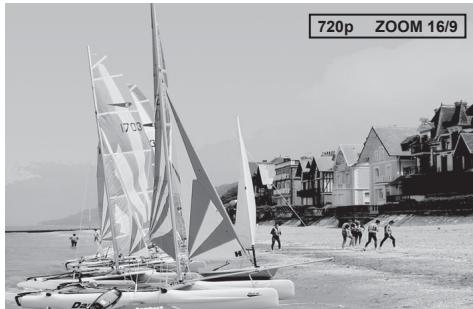

Appuyez successivement sur la touche HD et
Nota : pour information, la résolution affichée (720p, 1080i) est celle choisie au paragraphe Réglage de l’image, page 12.
Lorsqu’une nouvelle version logicielle est disponible pour téléchargement, l’écran suivant s’affiche. Vous pouvez accepter immédiatement la mise à jour ou la reporter au prochain redémarrage de l’appareil. Appuyez sur OK pour accepter la mise à jour.
Souhaitez-vous mettre à jour votre terminal ?
à jour et retrouver l'usage normal du terminal de réception. Liste des messages d'erreur possibles lors de la mise à jour du logiciel. Er00 : le logiciel installé dans le terminal de réception est identique au logiciel téléchargé. La mise à jour du terminal de réception n'est pas nécessaire. Sélectionnez l'option QUITTER dans l'écran de mise à jour. Er02, ER05, Er10, Er11 : la qualité du signal ne permet pas le téléchargement correct du logiciel. Vérifiez le niveau et la qualité du signal en vous aidant des écrans de diagnostic. Si le signal est correct, retentez une mise à jour. Nota : l’écran de mise à jour apparaît lorsque le terminal de réception quitte le mode veille. Afin de tirer profit de cette fonction importante, nous vous recommandons de mettre le terminal en veille lorsque vous ne l’utilisez pas.
1 Le matériel neuf est garanti (pièces et main d'oeuvre1) par Sagem Communications SAS, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une durée de 12 mois à compter de la date d'achat du matériel, la preuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, carte TNTSAT, etc..) 3 mois à compter de la date d'achat). Nous vous recommandons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat. 2 Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'oeuvre2) par Sagem Communications SAS jusqu'à la dernière de ces deux dates : expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagem Communications SAS. Cette garantie s'applique pour autant que le matériel ait été utilisé dans des conditions normales et conformément à sa destination. 3 Pendant cette période de garantie de 12 mois, le Terminal de réception défectueux sera réparé gratuitement. Le client devra néanmoins retourner, à ses frais (transport + assurance), le matériel défectueux dans un emballage adéquat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agréés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 01 70 48 04 83. Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul choix de Sagem Communications SAS) et renvoyé à votre adresse en France, gratuitement. Aucun matériel de prêt ne sera fourni pendant le délai de réparation. 4 Avant d'expédier votre matériel au Centre de Réparation Agréé, n'oubliez pas de : • joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone), • vous assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine, • joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment datée et complétée, lors de l'achat, par votre vendeur. Le matériel bénéficie, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales impératives restent en vigueur et ne sont en aucun cas affectés par la présente garantie.
• à une cause extérieure au matériel (choc, foudre, incendie, vandalisme, malveillance, dégâts des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension électrique non appropriée...), ou • à des modifications du matériel effectuées sans accord écrit de Sagem Communications SAS, ou • à des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou • aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hydrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore • à une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agréées par Sagem Communications SAS. 2 Les détériorations consécutives à une insuffisance d'emballage et /ou à un mauvais conditionnement du matériel ré-expédié au Centre de Réparation Agréé. 3 L'usure normale du matériel ainsi que l'usure des accessoires. 4 La fourniture de nouvelles versions logicielles. 5 Les travaux d'exploitation courante : livraison, mise en place ou échanges d'accessoires.... 6 Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de Sagem Communications SAS. 7 Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel. 8 Les matériels retournés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels. Dans les cas d'exclusion de garantie ci-dessus ainsi qu'à l'expiration de la période de garantie de 12 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et retour) du matériel feront l'objet d'un devis établi par Sagem Communications SAS et devront être réglés avant tout retour de matériel au Centre de Réparation Agréé. ATTENTION : 1 Les pièces défectueuses échangées deviendront la propriété de Sagem Communications SAS. 2 Sous réserve des dispositions légales impératives, Sagem Communications SAS n'assume aucune garantie,explicite ou implicite, autre que celle expressément prévue ci-dessus. Notamment, Sagem Communications SAS ne prend aucun engagement et ne consent aucune garantie sur la qualité ou la performance du matériel pour quelque usage particulier que ce soit. La responsabilité de Sagem Communications SAS, qu'elle qu'en soit la cause, est limitée au prix payé par le Client pour le matériel. En aucun cas, Sagem Communications SAS ne répondra des dommages moraux et/ou immatériels et/ou indirects (en ce compris notamment perte de commandes, perte de bénéfices, perte de données, manque à gagner, atteinte à l'image, interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie). Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire à une règle impérative de droit dont pourraient bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.
