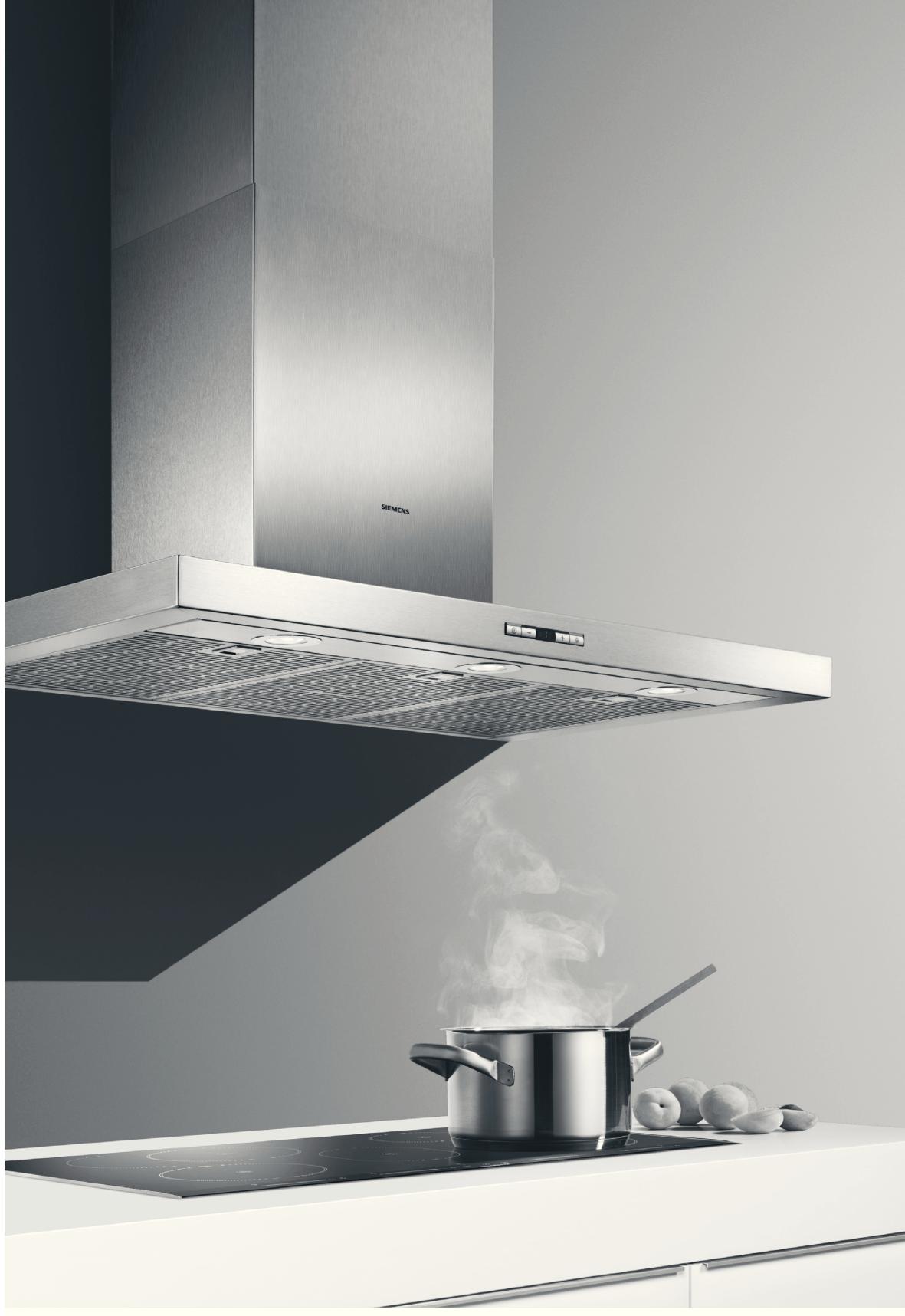

Type de produit	Hotte aspirante
Caractéristiques techniques principales	Hotte murale, extraction ou recyclage, éclairage LED
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	60 cm de largeur
Poids	Environ 10 kg
Compatibilités	Compatible avec les systèmes de ventilation standard
Type de filtre	Filtre à charbon et filtre à graisse
Puissance d'aspiration	Jusqu'à 400 m³/h
Fonctions principales	Extraction des fumées, réduction des odeurs, éclairage de la zone de cuisson
Entretien et nettoyage	Filtres lavables en machine, nettoyage régulier de la surface
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique
Informations générales utiles	Installation recommandée par un professionnel, garantie de 2 ans

FOIRE AUX QUESTIONS - LC64WA521 SIEMENS

Comment nettoyer le filtre de la hotte SIEMENS LC64WA521 ?

Pour nettoyer le filtre, retirez-le de la hotte et lavez-le à l'eau chaude savonneuse. Rincez-le soigneusement et laissez-le sécher avant de le remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez si la hotte est correctement branchée à une prise de courant. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment régler la puissance d'aspiration de la hotte ?

Utilisez les boutons de commande situés en façade de la hotte pour sélectionner le niveau de puissance souhaité. Il y a généralement plusieurs niveaux allant de faible à élevé.

Quelle est la fréquence de remplacement des filtres à charbon ?

Il est recommandé de remplacer les filtres à charbon tous les 6 mois, selon l'utilisation de la hotte. Si vous cuisinez fréquemment, envisagez de les remplacer plus souvent.

Comment installer la hotte SIEMENS LC64WA521 ?

Suivez le manuel d'installation fourni avec la hotte. Assurez-vous de la monter à une hauteur de 65 à 75 cm au-dessus de la plaque de cuisson pour un fonctionnement optimal.

La hotte fait-elle du bruit, est-ce normal ?

Un certain niveau de bruit est normal, surtout à des réglages de puissance élevés. Si le bruit est excessif ou inhabituel, vérifiez que le filtre est propre et que la hotte est correctement installée.

Comment puis-je garantir un bon fonctionnement de la hotte ?

Assurez-vous de nettoyer régulièrement les filtres, de les remplacer si nécessaire, et de vérifier que la hotte est installée correctement et à la bonne hauteur.

Est-ce que la hotte a une fonction d'éclairage ?

Oui, la SIEMENS LC64WA521 est équipée d'un éclairage intégré. Vous pouvez l'allumer ou l'éteindre à l'aide des boutons de commande.

Comment savoir si le filtre à graisse doit être remplacé ?

Si le filtre à graisse est obstrué par de la graisse et ne peut plus être nettoyé efficacement, il est temps de le remplacer. Une accumulation excessive peut nuire à l'efficacité de la hotte.

Que faire si la hotte ne fait pas de bruit mais ne fonctionne pas ?

Vérifiez si le moteur fonctionne en écoutant un léger bourdonnement lorsque vous allumez la hotte. Si vous n'entendez rien, il peut y avoir un problème électrique. Contactez un professionnel pour une vérification.

MODE D'EMPLOI LC64WA521 SIEMENS

[fr] Notice d'utilisation et de montage

Hotte

fr Table des matieres

NOTICE D'UTILISATION 2

Précautions de sécurité importantes 2

Protection de l'environnement 4

Élimination sans nuisances pour l'environnement 4

Modes 4

Mode Evacuation de I'air. 4

Mode Recyclage de l'air. 4

Utilisation de l'appareil 5

Éclairage 5

Nettoyage et entretien 5

Anomalies - que faire ? 6

Service après-vente 7

Accessoires Mode recyclage 7

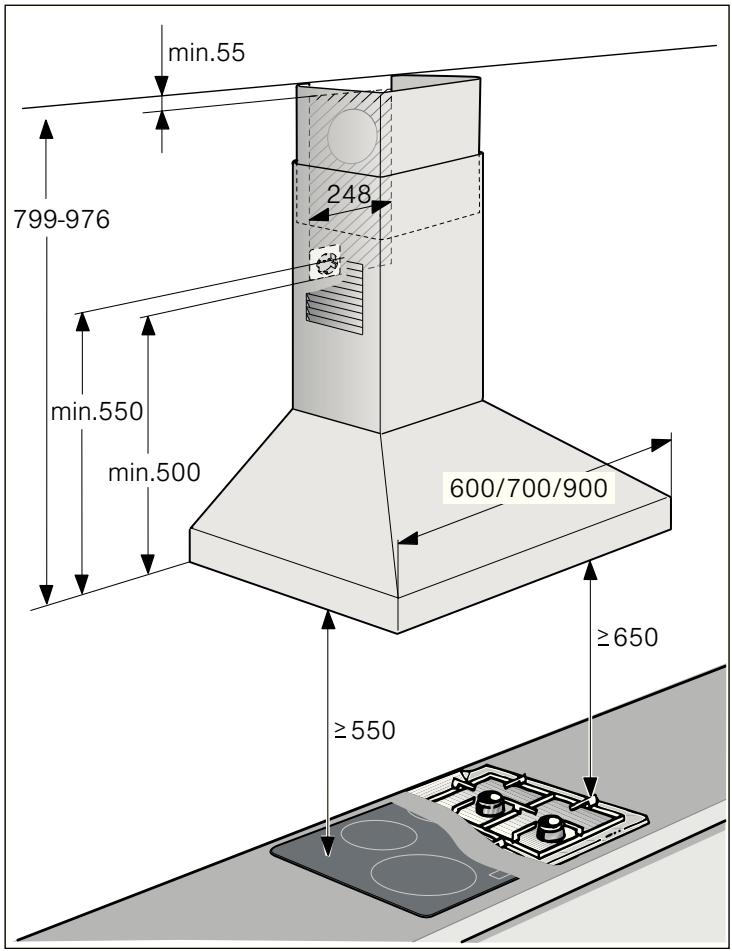

NOTICE DE MONTAGE 8

Précautions de sécurité importantes 8

Consignes generales 9

Mode Evacuation de I'air 9

Conduit d'évacuation 9

Vérifier le mur 10

Branchementélectrique 10

Installation 10

Preparer l'installation. 10

Installation 11

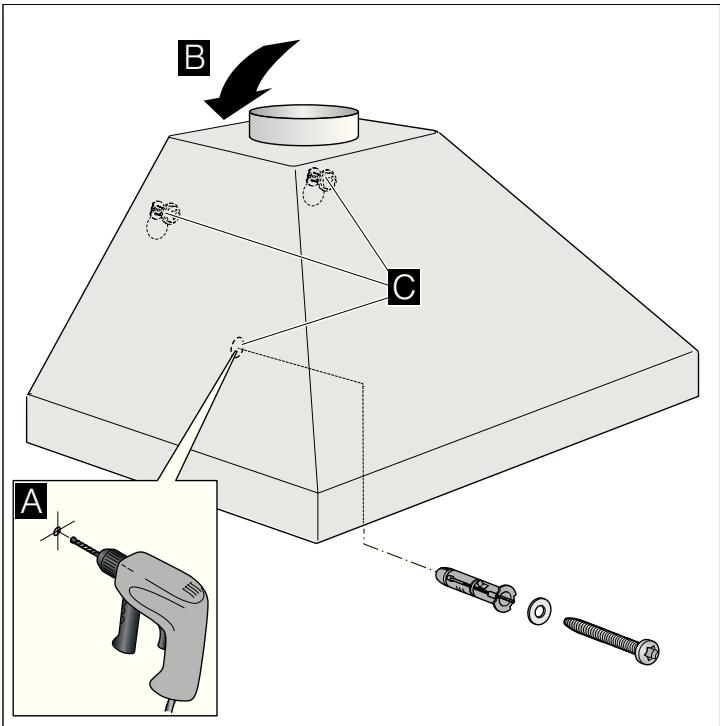

Terminer l'installation de l'appareil 11

Raccordement de l'appareil 11

Monter le capot de cheminée 11

NOTICE D'UTILISATION

Vous trouvez des informations supplementaires concernant les produits, accessoires, pieces de rechange et services sur

Internet sous : www.siemens-home.com et la boutique en

Ligne: www.siemens-eshop.com

Précautions de sécurité importantes

Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre apparéil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propretaire suivant.

La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

Cet apparéil est destiné exclusivement à une utilisation domestique et non professionnelle. L' apparéil n'est pas destiné à une utilisation à l'extérieur. Surveiller l' apparéil pendant son fonctionnement. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation.

Cet apparéil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacité physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d'expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultat.

Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien effectué par l'utilisateur ne doit pas être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille.

Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation.

Contrôler l' état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.

Cet apparéil n'est pas conscience pour un fonctionnement avec une minuteurie externe ou une commande à distance.

Risque d'asphyxie!

Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jour avec les matérieliaux d'emballage.

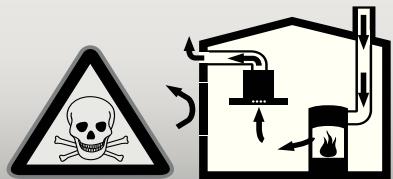

Danger de mort!

Il y a risque d'intoxication par réaspiration des gaz de combustion.

En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambient, veillez imperativement à ce que l'apport d'air soit suffisant.

Les foyers à combustion alimentés en air ambient (par exemple apparéils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la piece où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).

Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pieces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pieces d'habitation.

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant
La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la piece ou est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/évacuation de l'air à travers la maconnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.

Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.

Si la hotte aspirante est utilisé exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.

Risque d'incendie!

• Les dépôts deGRAISSÉ dans le filtré à graissè peuvent s'enflammer.

Nettoyer le filtré àGRAISSÉ au moins tous les 2 mois.

Ne jamais faire fonctionner l'appareil sans filtré àGRAisse.

• Les dépôts de graisse dans le filtré àGRAISSSE peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N'installer l'appareil à proximité d'un foyer àcombustibles solides (par ex. bois oucharbon) qu'en présence d'un couvercle fermé et non amovible. Aucune projectiondétincelles ne doit avoir lieu.
  L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Eteindre le foyer. Etouffer les flames prudemment avec un couvercle, une couverture ou similaire.
• Des foyers à gaz sans qu'un récipient ne soit place sur le foyer dégagent une forte chaleur lors du fonctionnement. Un apparéil de ventilation monté au-dessus peut être endommagé ou prendre feu. Utiliser les foyers à gaz uniquement avec un récipient place dessus.
  Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. Un apparéil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyers gaz à feu vifpendant plus de 15 minutes. Un brûleur grande puissance de plus de 5kW (Wok)CHAUFFE autant que deux brûleurs gaz.

Risque de brûlure !

Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Eloigner les enfants.

Risque de blessure !

• Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.
• Des objets déposés sur l'objet peuvent tomber. Ne pas déposer d'objets sur l'objet.

Risque de chocolélectrique!

• Un apparéil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un apparéil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
  Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des cables d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
• De l'humidité qui pénétre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur.

Causes de dommages

Attention!

Risque de déterioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion.

Remplacer immédiatement les ampoules défectueuses, afin d'empêcher une surcharge des ampoules restantes.

Risque de détérisération par pénetration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé.

Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox.

Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer.

Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente)

Protection de l'environnement

Déballez l'appareil et jetez l'emballage sans nuisances pour l'environnement.

Élimination sans nuisances pour l'environnement

Cet apparéil est conforme à la Directive française 2002/96/CE relative aux déchets d'équipements électriques etlectroniques (DEEE). Cette directive fixe un cadre pour la reprise et la valorisation des apparéils usagés sur tout le territoire de l'Union française.

Modes

Voussouspoucezutilisercetappareil enmodeEvacuationd'air ou en modeRecyclagede l'air.

Mode Évacuation de l'air

L'air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l'extérieur.

Remarque: L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à evacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion.

Si l'air sortant circule par une cheminée non en service destinée à evacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.
Si l'air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse téléscopique.

Mode Recyclage de l'air

L'air aspiré se nettoie en traversant les filtres àGRAISSÉ et un filtré à charbon actif, puis il revient dans la cuisine.

Remarque : Pourlier les odeurs dans l'air recyclé, vous devrez incorporer un filtré à charbon actif. Pour connaître les différentes possibités d'utiliser l'appareil en mode Recyclage d'air, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne. Vous trouverez le numéro de cet accessoire à la fin de la notice d'utilisation.

Utilisation de l'appareil

Ces instructions valent pour plusieurs variantes d'appareil.
Certains équipements ne figurant pas sur votre apparéil peuvent y être décrits.

Remarque : Allumez la hotte aspirante dés le début de la cuisson ; une fois la cuisson achevée, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d'éliminer les buées de cuisson le plus efficacement.

Bandeau de commande

Explication

Eclairage allumer/éteindre
0,1	Ventilateur Arrêt/Puissance d'aspiration 1
2	Puissance d'aspiration 2
3	Puissance d'aspiration 3

Régler le ventilateur

Enclencher

Appuyez sur la touche 1, 2 ou 3.

Eteindre

Appuyez sur la touche 0.

Éclairage

Voussouspoucezallumer et eteindre l'éclairage indépendamment de la ventilation.

Appuyez sur la touche

Nettoyage et entretien

Risque de brûlure !

L'appareil devient chaud pendant le fonctionnement, en particulier au niveau des ampoules. Laisser refroidir l'appareil avant de le nettoyer.

Risque de chocolélectrique!

De l'humidité qui pénétre peut occasionner un choc électrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage,steroler la fiche secteur ou déconnecter le fusible dans le boitier à fusibles.

Risque de chocolélectrique!

De l'humidité qui pénétre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur.

Risque de blessure!

Des pieces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection.

Nettoyants

Afin de ne pas endommager les différentes surfaces en utilisant des nettoyants inappropriés, veuillez respecter les indications dans le tableau. N'utilisez pas

de produits agressifs ou récurants,
de nettoyants fortement alcoholises,
de tampons en paille métallique ni d'éponges à dos récurant,
de nettoyeurs haute pression ni de nettoyeurs a vapeur.

Avant d'utiliser des lavettes éponges neuves, rincez-les soigneusement.

Respectez les instructions et averissements joints aux nettoyants.

Niveau	Nettoyants
Inox	Eau chaude additionnée de produit àVAISSELLE:Nettoyer avec une lavette et sécheravec un chiffon doux.Nettoyer les surfaces en inox seulement dans le sens du métall.Des produits d'entretien spéciaux pour inox sont en vente au service après-vente ou dans le commerce spécialisé. Appliquer avec un chiffondoux une pellicule mince de produit d'entretien.
Surfaces laquées	Eau chaude additionnée de produit àvaisselle:Nettoyer avec une lavette humide et sécher avec un chiffon doux.Ne pas utiliser de nettoyant pour inox.
Aluminium et plas-tique	Nettoyant pour vitres :Nettoyer avec un chiffon doux.
Verre	Nettoyant pour vitres :Nettoyer avec un chiffon doux. Ne pas utiliser de racloir à verre.
Éléments de com-mande	Eau chaude additionnée de produit àvaisselle:Nettoyer avec une lavette humide et sécher avec un chiffon doux.Risque de déterminération de l'électro-nique par pénétration d'humidité. Ne jamais nettoyer les éléments de com-mande avec un chiffon mouillé.Ne pas utiliser de nettoyant pour inox.

Nettoyer le filtré métallique àGRAISSÉ

Risque d'incendie!

Les dépôts de graisse dans le filtré àGRAISSSE peuvent s'enflammer.

Nettoyer le filtré àGRAISE au moins tous les 2 mois.

Ne jamais faire fonctionner l'appareil sans filtre àGRAisse.

Remarques

N'utilise jamais de détergents agressifs, contenant de l'acide ou fortement alcalins.
- Pendant le nettoyage des filtres métalliques àGRAISSÉ, nettoyez également leur fixation dans l'appareil au moyen d'un essuie-tout humide.
- Vous pouvez laver les filtres métalliques àGRAISSE au lavevaisselle ou à la main.

Au lave-vaisselle :

Remarque: Si le nettoyage a lieu au lave-vaiselle, de légères colorations peuvent se manifester. Ceci n'influe aucunement sur le fonctionnement des filtres métalliques àGRAISE.

• Ne nettoyez pas avec la vaisse les filtres métalliques àGRAISSER très SALES.
  Posez les filtres métalliques àGRAisse dans le lave-vaisselle sans les coincer. Ne coincez pas les filtres métalliques àGRAisse.

A la main :

Remarque: En présence de salissures tenaces, vous pouvez utiliser un produit dissolvant les graisses. Il est possible de le commander via la boutique en ligne.

• Mettez les filtres métalliques àGRAISSÉ à tremper dans de l'eau de vaisse très chaude.
  Utilisez une Brosse pour nettoyer puis rincez bien les filtres ensuite.
  Laissez les filtres métalliques àGRAISSSEgoutter.

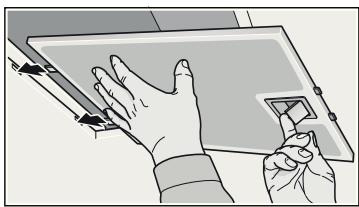

Retirer le filtrtre métallique àGRAISSÉ

1. Ouvrir le verrouillage puis abaiser le filtre métallique àGRAISSSE.

Avec l'autre main sous le filtre métallique àGRAISSSE, interceptor ce dernier.

2.Sortir le filtré métallique àGRAISE de sa fixation.

Remarques

LaGRAISSESPecutssaccumulerebnasdans filtremetallique àgraisse.
- Pour éviter que de la graisse ne goutte, tener le filtré métallique àGRAISSEHORIZONTALTLEMENT.

3.Nettoyer le filtre métallique àGRAisse.

Incorporer le filtré métallique àGRAISSÉ

1. Mettre le filtré métallique àGRAISE en place.
   Avec l'autre main sous le filtre métallique àGRAISSSE, interceptor ce dernier.
2. Basculer le filtré métallique àGRAISSÉ vers le haut puis encliqueter le verrouillage.

Anomalies – que faire ?

Dans de nombreux cas, vous pourrez remédier vous-même facilement aux anomalies. Avant de contactez le service après-venture, veuillez respecter les consignes suivantes.

Risque de chocolélectrique!

Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des cables d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.

Tableau de dérangements

Panne	Cause possible	Remède
L'appareil ne fonctionné pas	La fiche n'est pas connectée	Connector l'appareil au sec-teur
	Panne de cou-rant	Vérifier si d'autres appa-reils de cuisine fonctionnent
	Fusible défec-tueux	Vérifier dans le coffret à fusibles, si lefuse pour l'appareil est en bon état
L'éclairage ne fonctionné pas.	Les ampoules sont défec-tueuses.	Changer les ampoules, voir le chapitre "Changer les ampoules".

Changer les ampôules

Risque de chocolélectrique!

Lors du changement des ampoules, les contacts de la douille sont sous tension. Avant le changement,steroler la fiche secteur ou couper le fusible dans le boitier a fusibles.

Important! N'utilisez que des moyens d'éclairage du même type et de même puissance (voir le culot de l'ampoule ou la plaque signalétique à l'intérieur de l'appareil ; à cette fin, sortez le filtré métallique àGRAISE).

Changer les ampoules halogène

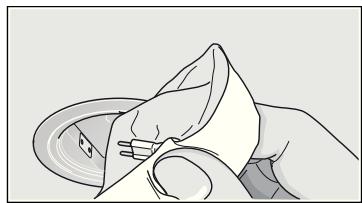

Remarque: Lorsque vous insérez les ampoules halogènes, veillez à ne pas toucher le gallon de verre. Pour insérer les ampoules halogènes, utilisez un chiffon propre.

1. Avec un outil approprié, retirez précautionneusement l'anneau de l'ampoule.
2. Extrayez l'ampoule et remplacez-la par une ampoule du même type.

1. Remettez le couvercle de l'ampoule en place.
2. Branchez la fiche mâle dans la prise de courant ou réarmez le disjoncteur.

Changer les ampôules

1. Soulevez légèrement le cache-lampe et poussez-le vers le côté extérieur de l'appareil.
2. Dévissez l'ampoule et remplacez-la par une ampoule du même type.

1. Remettez le couvercle de l'ampoule en place.
2. Branchez la fiche maje dans la prise de courant ou rearmez le disjoncteur.

Service après-vente

Si vous appeareil a besoin d'être réparé, notre service après-venture se tient à votre disposition. Nous trouvons toujours une solution appropriée pour éviter des visites inutiles d'un technicien.

Lors de votre appel, veuillez indiquer le numéro de produit (n° E) et le numéro de fabrication (n° FD), afin de nous permettre de mistrés vous aidier. Vous trouvrez plaque signalétique à l'intérieur de l'appareil (après avoir déposé le filtre métallique àGRAisse).

Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscire ici les données de votre apparéil et le numéro de téléphone du service après-vente.

N°E

N°FD

Service après-vente

Tenez compte du fait que la visite d'un technicien du SAV n'est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie.

Vous trouvrez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

Commande de réparation et conseils en cas de dérangements

B 070222142

FR 0140101200

CH 0848 840 040

Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuee par des techniciens formés qui possedent les pieces de rechange d'origine pour votre apparéil.

Accessoires Mode recyclage

(non compris dans la fourniture)

Equipement initial

1

Changement du filtré

2

1 LZ52750

2 LZ52751

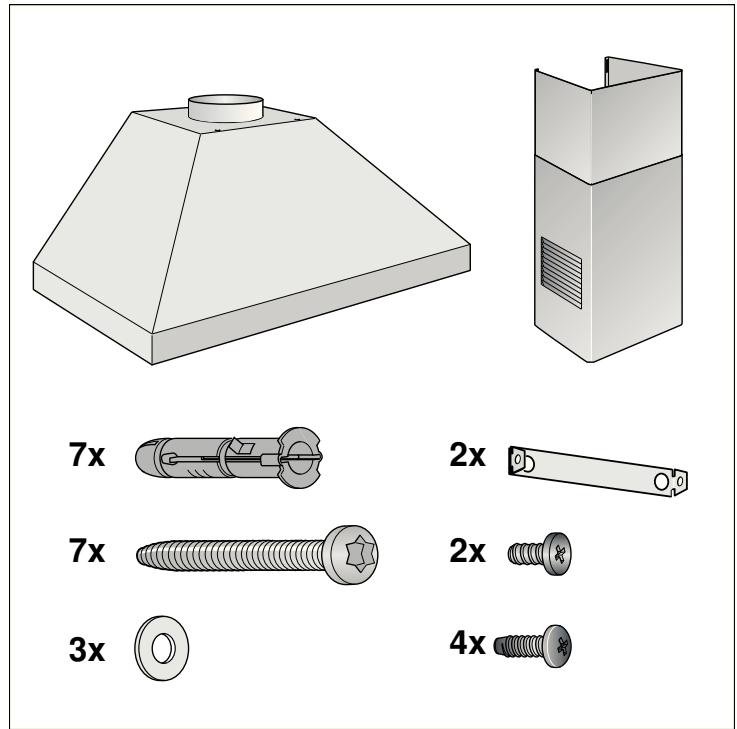

NOTICE DE MONTAGE

Cet apparéil s'installe contre un mur.
- Accessoires spéciaux (p.ex. pour le mode Recyclage de l'air): tenez compte de la notice d'installation les accompagnant.
- Les surfaces de l'appareil craignent. Lors de l'installation, évitez de les endommager.

Précautions de sécurité importantes

Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre apparéil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propretaire suivant.

La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

La largeur de la hotte aspirante doit équivaloir à celle de la table de cuisson.

L'installation doit avoir lieu en respectant les prescriptions actuelles en vigueur dans le bathtub, ainsi que les prescriptions publiées par les compagnies distributrices d'électricité et de gaz.

Danger de mort !

Il y a risque d'intoxication par réaspiration des gaz de combustion.

En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez impératifement à ce que l'apport d'air soit suffisant.

Les foyers à combustion alimentés en air ambient (par exemple apparéils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la piece où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).

Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pieces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pieces d'habitation.

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant
La présence d'uneventouse telscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.

Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.

Si la hotte aspirante est utilisé exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.

Danger de mort!

Il y a risque d'intoxication par réaspiration des gaz de combustion. Lors de l'installation d'une ventilation avec un foyer relié à une cheminée, l'alimentation électrique de la hotte doit être munie d'un circuit de sécurité approprié.

Risque d'incendie!

Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur. Veuillez respecter les indications relatives à votre apparéil de cuisson. Si vous table de cuisson combine des foyers gaz et électrique, l'écart maximal s'applique.

Il estpermisde monter l'appareil avec un seul coté directementa coté d'un meuble haut ou presd'un mur haut. La distance vers la paroi ou le meuble haut doit etred'au moins 50 mm.

Risque de blessure !

• Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.
  Si l'appareil n'est pas correctement fixé au mur, il peut tomber. Tous les éléments de fixation doivent être montés solidement et de façon sure.
• L'appareil est lourd. 2 personnes sont nécessaires pour déplacer l'appareil. Utiliser exclusivement des moyens appropriés.

Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Il y a risque d'endommagement du cable d'alimentation. Pendant l'st installation, veiller à ne pas plier ni coincer le cable d'alimentation.

Risque d'asphyxie!

Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jour avec les matérieliaux d'emballage.

Consignes générales Mode Évacuation de l'air

Remarque: L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à evacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion.

Si l'air sortant circule par une cheminée non en service destinée à evacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.
Si l'air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse téléscopique.

Conduit d'évacuation

Remarque: Le fabricant de l'appareil decline toute garantie pour les problèmes de fonctionnement liés à la tuyauterie.

L'appareil atteint un rendement d'autant meilleur que le tuyau d'évacuation est court et droit et que son diamètre est grand.
Si les tuyaux d'évacuation sont longs, représentent de nombreux coudes ou ont un diamètre inférieur à 150 mm, la puissance maximale d'aspiration ne sera pas atteinte et le ventilateur fera plus de bruit.

• Les tuyaux rigides ou soudes constituent le conduit d'évacuation doivent être fabriqués dans un matériel non inflammable.

Nous recommendons un diamètre interieur de 150 mm, mais d'au moins 120 mm.

Conduits plats

La section interieure doit être équivalente au diamètre des conduits ronds.

0 150 mm environ 177 cm²

0 120 mm environ 113 cm²

• Les conduits plats ne doivent pasprésenter aucune coude prononcé.
  Si des tuyaux de plusieurs diamètres sont utilisés, il faut prévoir du ruban adhési f à étancher.

Vérifier le mur

Leurudohetreplat,vertical et offrir une portance suffisante.
La profondeur des troughs percés doit être adaptée à la longueur des vis. Les chevilles doivent offrir une retenue sure.
- Les vis et chevilles ci-jointes convennent pour la maconnerie massive. En présence d'autres matériaux de construction (p. ex. le Rigips, le béton cellulaire, les briques Poroton), il faut utiliser des moyens de fixation correspondants.
La hotte aspirante pèse 40 kg max.

Branchement électrique

Risque de chocolélectrique!

Des pièces à l'intérieur de l'appareil peuvent partager des arêtes vives. Il y a risquè d'endommagement du cable d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le cable d'alimentation.

Les données de raccordement nécessaires se trouvent sur la plaque signalétique dans le compartment interieur de l'appareil (pour ce faire, retirez le filtré métallique àGRAisse).

Longueur du cable de branchement : env. 1,30 m

Cet apparéil est conforme aux dispositions CE régissant l'antiparasitage.

L'appareil ne pourrait être raccordé qu'à une prise femelle réglementairement raccordée à la terre.

Installez la prise femelle à contacts de terre de préférence directement à l'intérieur du capot de la hotte.

La prise femelle à contacts de terre doit être raccordée via un circuit électrique dédié.
Si après le montage de la hotte aspirante la prise à contacts de terre n'est plus accessible, il faudra prévoir un dispositif de coupure comme s'il s'agissait d'un raccordement fixe.

Si un raccordement fixe s'impose, il faut intercaler dans le câblage un sectionneur omnipolaire (disjoncteur pour protégger la ligne, fusibles et contacteurs) représentant une ouverture d'au moins 3 mm entre les contacts. Le raccordement est exclusivement réservé à un électricien qualifié.

Installation

Préparer l'installation

Attention!

Veillez à ce qu'il n'y ait pas de conduites électriques, de tuyaux de gaz ou d'eau au niveau des perçages.

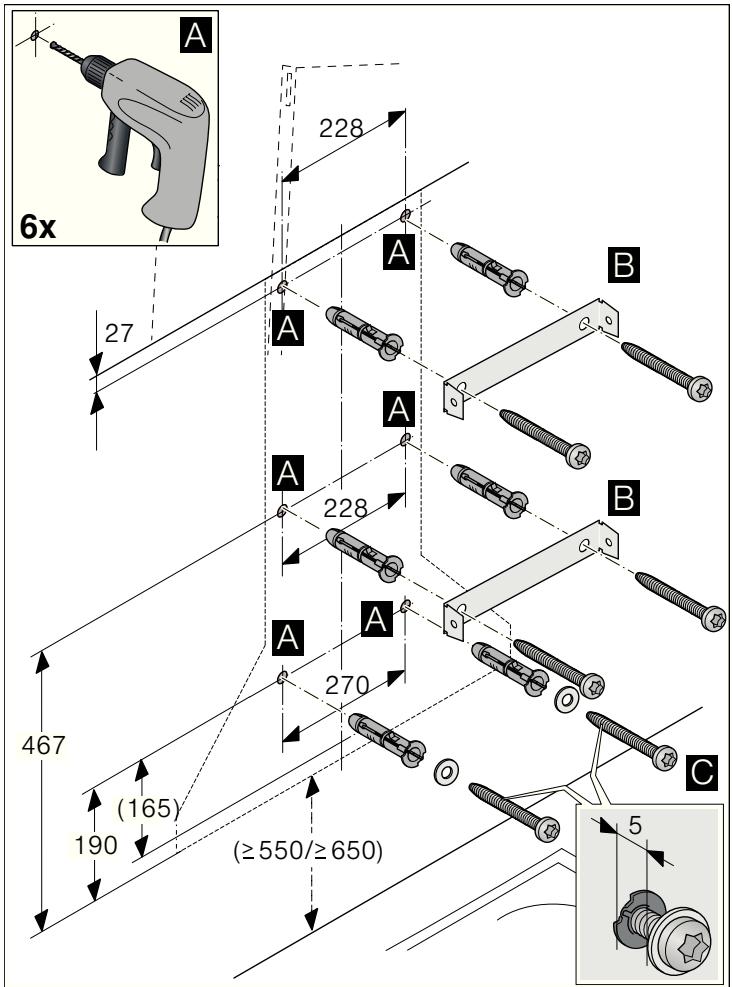

1. Du plafond au bord inférieur de la hotte aspirante, tracer une ligne mediane verticale sur le mur.
2. Marquer les emplacements des vis et le contour de la zone d'accrochage.
3. Percer des trous de 8 mm et d'une profondeur de 80 mm et enforcer les chevilles à fleur du mur. A
4. Visser la cornière affectée au capot de cheminée. B
5. Visser 2 vis de fixation dotées d'une rondelle, jusqu'à une profondeur d'env. 5 mm.

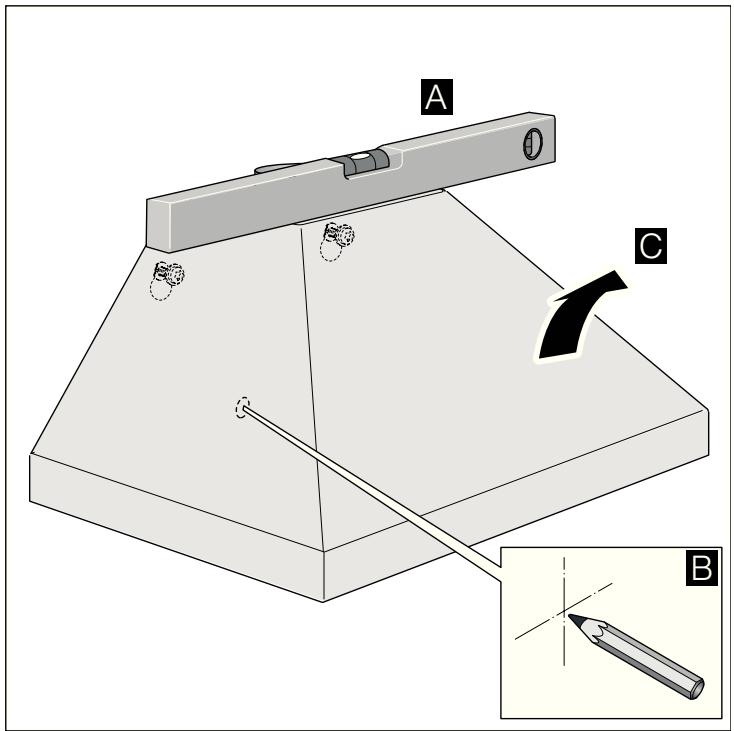

Installation

1.Accrocher et aligner l'appareil. A
2. Marquer le perçage pour la vis de blocage. B
3. Redécrocher l'appareil. C

Terminer l'installation de l'appareil

1. Percer le trou pour la vis de blocage Ø 8 mm et la profondeur de perçage de 80 mm et enforcer la chevelle à fleur du mur. A
2. Retirer la pellicule protectrice d'abord du dos de l'appareil, puis intégralement une fois le montage acheve.
3. Accrocher l'appareil. B
4. Visser le vis de blocage - avec la rondelle - et serrer solidement toutes les vis. C

Raccordement de l'appareil

Réaliser le raccordement de l'évacuation de l'air

Remarque: Si vous utilisez un conduit en aluminium, lissez préalablement la zone de raccordement.

1. Fixer le conduit d'évacuation directement sur le manchon d'évacuation.
2. RÉalisér la junction vers l'orifice d'évacuation d'air.
3. Étancher les zones de jonction de façon appropriée.

Réaliser le raccordement électriche

1. Brancher la fiche secteur sur la prise avec terre.
2. Si un raccordement fixe est nécessaire, respecter les consignes dans le chapitre Raccordement électrique.

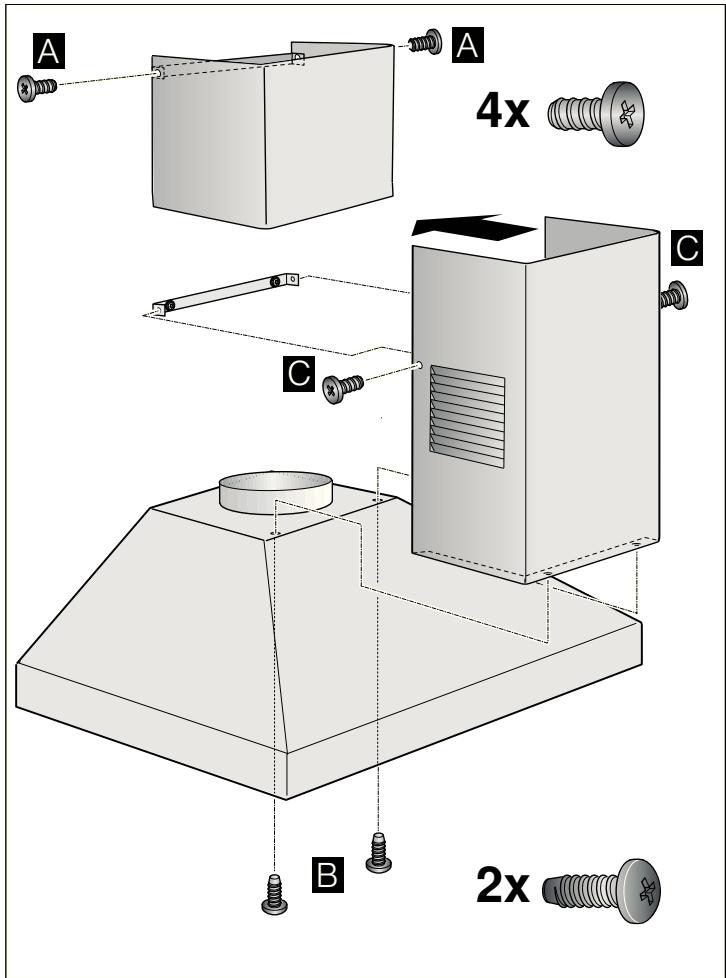

Monter le capot de cheminée

Risque de blessure!

Des pièces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.

1. Séparer les capots de cheminée. Pour ce faire,steroler le ruban adhesif.
2. Retirer les pellicules protectrices recouvrant les deux capots de cheminée.
3. Visser le capot de cheminée supérieur latéralement contre la cornière de retenue au moyen de 2 vis courtes. A
4. Poser le capot de cheminée inférieur sur l'appareil et le visser par le bas sur l'appareil au moyen de 2 vis longues. B
5. Visser le capot de cheminée inférieur latéralement contre la cornière de retenue au moyen de 2 vis courtes. C

Remarque : Aligner le capotage de cheminée avant de visser les 2 vis.
