Type de produit	Hotte aspirante
Marque	MEPAMSA
Modèle	ECLIPSE
Dimensions (L x P x H)	600 x 500 x 150 mm
Poids	8 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance moteur	150 W
Débit d'air maximal	650 m³/h
Niveau sonore	55 dB
Type de commande	Boutons mécaniques
Éclairage	Ampoule LED 1x3W
Type de filtre	Filtre à graisse en aluminium lavable
Nombre de vitesses	3 vitesses
Distance minimale hotte/plaque	420 mm
Installation	Fixation murale
Matériau	Acier inoxydable et verre
Entretien	Nettoyage régulier des filtres à graisse
Sécurité	Débrancher avant toute intervention
Réparabilité	Ampoule et filtre remplaçables par l'utilisateur
Garantie	2 ans

FOIRE AUX QUESTIONS - ECLIPSE MEPAMSA

Comment installer la hotte ECLIPSE MEPAMSA ?

L'installation requiert de percer 3 trous pour le crochet de suspension et 4 trous pour les brides (2 par bride). Utilisez des chevilles de 8 mm et des vis ST5x50. Fixez le crochet, puis accrochez le corps de la hotte. Assurez-vous que la distance entre la hotte et la plaque de cuisson est comprise entre 420 et 470 mm.

Quelle est la distance recommandée entre la hotte et la plaque de cuisson ?

La distance recommandée est de 420 à 470 mm entre le bas de la hotte et la surface de cuisson. Cette distance optimise l'efficacité d'aspiration et la sécurité.

Comment nettoyer les filtres de la hotte ?

Les filtres à graisse en aluminium se nettoient au lave-vaisselle ou à la main avec de l'eau chaude et du détergent. Laissez-les sécher complètement avant de les remettre en place. Un nettoyage régulier (tous les 2 mois) maintient les performances.

Comment remplacer l'ampoule de la hotte ?

Débranchez la hotte. Retirez le capot ou le diffuseur. Dévissez l'ampoule défectueuse et remplacez-la par une ampoule LED de même type (1x3W). Remettez le diffuseur et rebranchez.

La hotte fait beaucoup de bruit, que faire ?

Vérifiez que les filtres sont propres et bien en place. Assurez-vous que la hotte est solidement fixée au mur. Si le bruit persiste, contactez le service après-vente pour vérifier le moteur.

Comment régler la vitesse d'aspiration ?

La hotte dispose de 3 vitesses réglables via les boutons mécaniques. Utilisez la vitesse 1 pour une cuisson douce, la vitesse 2 pour une cuisson normale et la vitesse 3 pour les odeurs fortes.

Puis-je utiliser la hotte sans filtre ?

Non, il est dangereux d'utiliser la hotte sans filtre. Les filtres à graisse protègent le moteur et évitent les risques d'incendie. Remplacez ou nettoyez les filtres régulièrement.

Comment brancher la hotte électriquement ?

La hotte doit être branchée sur une prise 220-240 V avec mise à la terre. Faites appel à un électricien qualifié si nécessaire. Ne pas utiliser de rallonge.

Où trouver des pièces de rechange ?

Les pièces de rechange (ampoules, filtres, boutons) sont disponibles auprès du service client MEPAMSA ou chez les revendeurs agréés. Utilisez toujours des pièces d'origine.

Que faire si la hotte ne s'allume pas ?

Vérifiez l'alimentation électrique (prise, fusible). Si la hotte est branchée mais ne s'allume pas, le problème peut venir du moteur ou de l'interrupteur. Contactez le service après-vente.

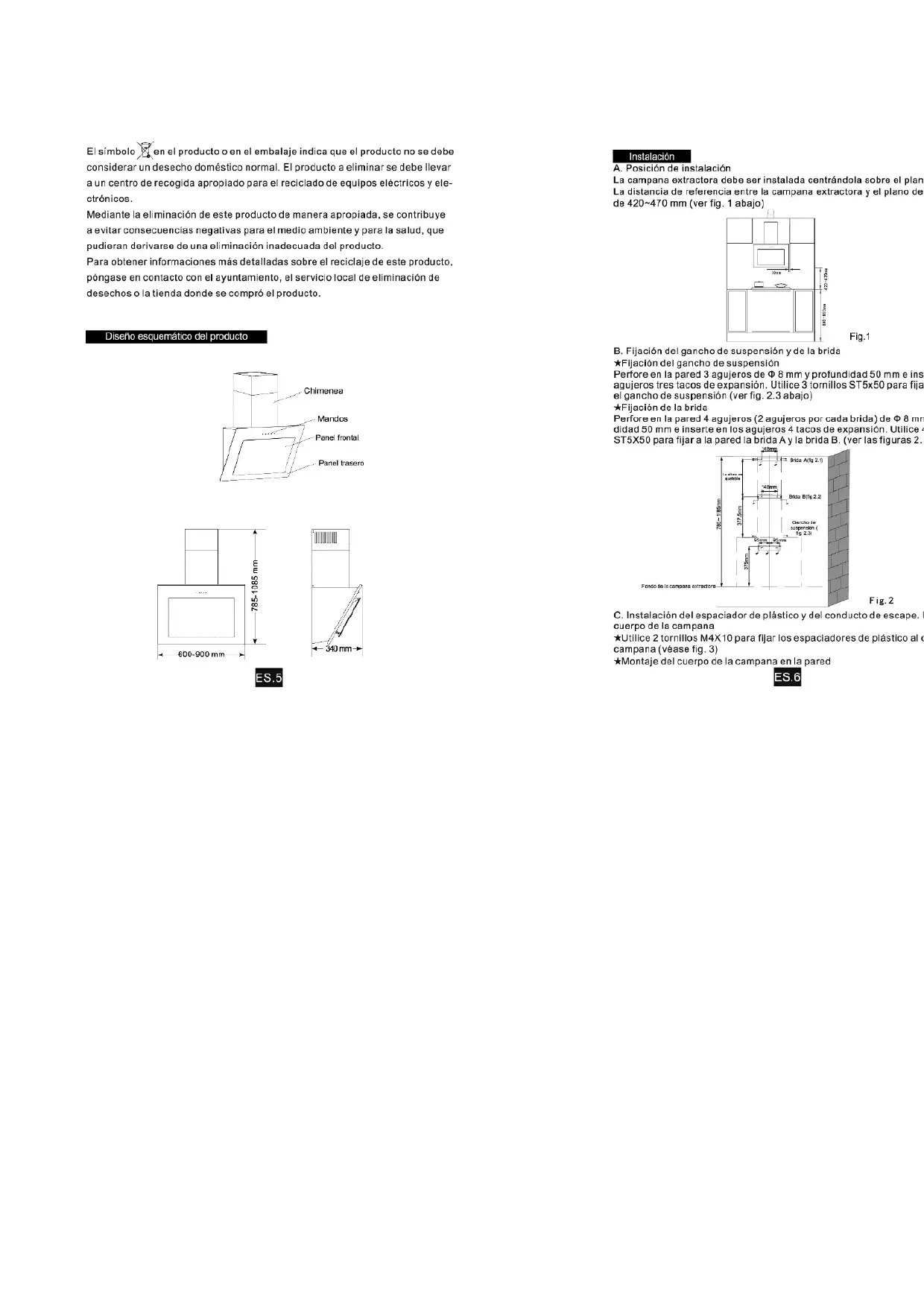

MODE D'EMPLOI ECLIPSE MEPAMSA

El symbolo en el producto o en el embalaje indica que el producto no se debe considerar un desecho domestico normal. El producto a eliminar se debelearvar a un centro de recogida apropiado para el reciclado de equipos electricos y electronicos.

Mediente la eliminación de este producto de manière apropiada, se contribuye a evaporar consecuencias negativas para el medio ambiente y para la salute, que pudieran derivarse de una eliminación inadequada del producto.

Para Obtener informaciones más detalladas sobre el reciclaje de este producto, pángase en contacto con el ayuntimiento, el servicios local de eliminación de desechos o la tienda donde se compré el producto.

Diseño esquamático del producto

ES.5

Instalación

A. Posicion de instalacion

La campana extractor de ser instalada centrandola sobre el plan La distancia de referencia entre la campana extractor y el plano de de 420 - 470mm (ver fig. 1 bajo)

Fig.1

B. Fijación del gancho de suspENSION y de la brida ★Fijación del gancho de suspisión

Perfore en la pared 3 agujeros de 8 mm y profundidad 50mm e ins agujeros tres tacos de expansión. Utilice 3 tornillos ST5x50 para经验和 el gancho de suspENSION (ver fig. 2.3 abajo)

Fijacion de la brida

Perfore in la pared 4 agujeros (2 agujeros por cada bride) de 8 mm. La pared 50mm e inserte en los agujeros 4 tacos de expansión. Utilice 4 agujeros ST5X50 paraajar a la pared la brida A y la brida B. (ver las figuras 2, 3).

Fig.2

C. Instalación del espaciador de plástico y del conductor de escape. Cuero de la campana

Utilice 2 tornillos M4X10 para fazer los espaciosores de plastico al o campana (vase fig. 3)
Montaje del cuerpo de la campana en la pared

ES.6
