MODE D'EMPLOI L2HM1300E LACANCHE

Note relative à l'élimination des déchets électriques et électroniques 28

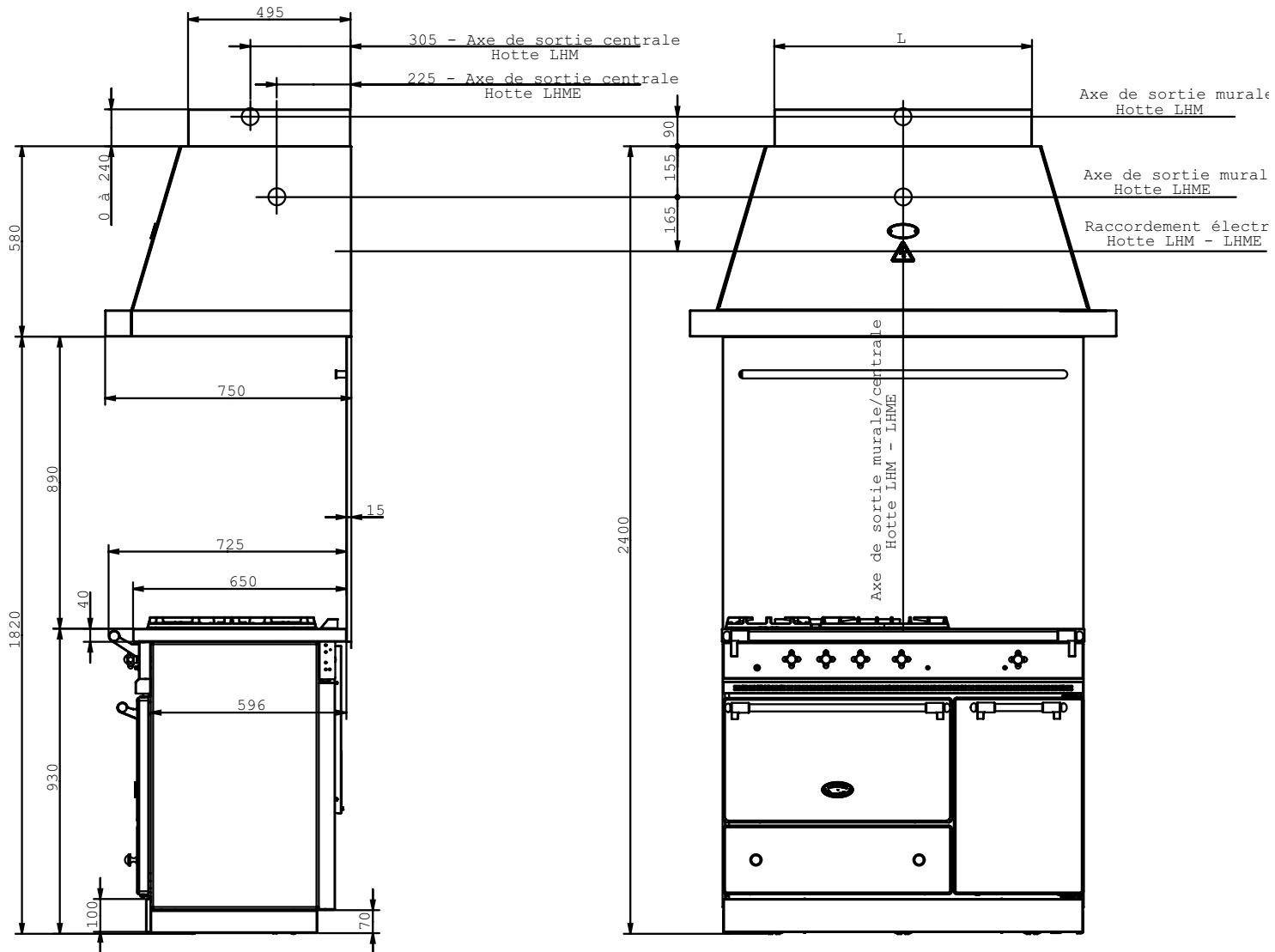

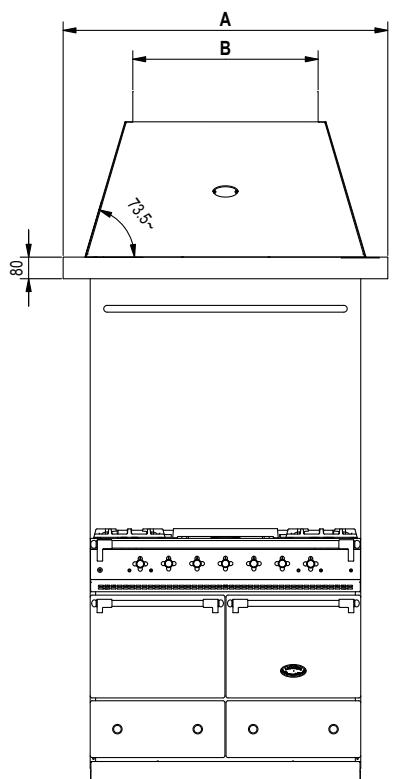

	A	B
L2HM 900/900E	900	385
L2HM 1000/1000E	1000	485
L2HM 1100/1100E	1100	585
L2HM 1200/1200E	1200	685
L2HM 1300/1300E	1300	785
L2HM 1500/1500E	1500	985
L2HM 1600/1600E	1600	1085
L2HM 1700/1700E	1700	1185
L2HM 1800/1800E	1800	1285
L2HM 2000/2000E	2000	1485
L2HM 2200/2200E	2200	1685
L2HM 2400/2400E	2400	1885

HOTTES LACANCHE

• Hottes de largeur de 900 à 2200 mm, à fixer au mur.

ATTENTION :

Dans tous les cas, la distance totale entre la hotte et la sortie (mur ou toiture) ne devra pas excéder une longueur de 9 metres.

Assurer- vous que le support et que les fixations utilisées soient capables de supporter le poids de la hotte.

S'assurer de même avant de percer des trous, que le mur ne comporte (aux endroits concernés) aucun cables électrique, conduite de gaz ou tout autre gaine, tuyau, ...

Il est recommandé dans la mesure du possible de fixer sur un support plein

• Carter acier inoxydable ou en tôle laqué.
• Caison supérieur cache « conduit » régliable.
• Modèles L2HM : moteur intégré, commande rotative, 3 vitesses, éclairage fluorescent.
• Modèles L2HM-E : moteur intégré dissociable, télécommande, 3 vitesses et fonction «Power», éclairage fluorescent.
• Niveau sonore maximum : 52 dB, mesure à 1 m de l'appareil.
• Evacuation supérieure.

	Type groupe	Nombre de groupes	Ø Evacuation	Rapport débit/ pression
L2HM 900	874	1	125 mm	327 m³/ 384 Pa
L2HM 1000	874	1	125 mm	327 m³/ 384 Pa
L2HM 1100	874	1	125 mm	327 m³/ 384 Pa
L2HM 1200	878	1	150 mm	627 m³/ 383 Pa
L2HM 1300	878	1	150 mm	627 m³/ 383 Pa
L2HM 1500	878	1	150 mm	627 m³/ 383 Pa
L2HM 1600	878	1	150 mm	627 m³/ 383 Pa
L2HM 1700	874	2	2 x 125 mm	654 m³/ 384 Pa
L2HM 1800	874	2	2 x 125 mm	654 m³/ 384 Pa
L2HM 2000	874	2	2 x 125 mm	654 m³/ 384 Pa
L2HM 2100	874	2	2 x 125 mm	654 m³/ 384 Pa
L2HM 2400	878	2	2 x 150 mm	1254 m³/ 383 Pa
L2HM 900 E	810	1	150 mm	576 m³/ 380 Pa
L2HM 1000 E	810	1	150 mm	576 m³/ 380 Pa
L2HM 1100 E	810	1	150 mm	576 m³/ 380 Pa
L2HM 1200 E	820	1	150 mm	655 m³/ 364 Pa
L2HM 1300 E	820	1	150 mm	655 m³/ 364 Pa
L2HM 1400 E	820	1	150 mm	655 m³/ 364 Pa
L2HM 1500 E	820	1	150 mm	655 m³/ 364 Pa
L2HM 1600 E	820	1	150 mm	655 m³/ 364 Pa
L2HM 1700 E	820	1	150 mm	655 m³/ 364 Pa
L2HM 1800 E	810	2	2 x 150 mm	1152 m³/ 380 Pa
L2HM 2000 E	810	2	2 x 150 mm	1152 m³/ 380 Pa
L2HM 2100 E	810	2	2 x 150 mm	1152 m³/ 380 Pa
L2HM 2400 E	820	2	2 x 150 mm	1310 m³/ 364 Pa

Raccordement d'évacuation

Attention prévoyez une (des) gaine(s) d'évacuation assez longue(s).

Raccordement électrique

Prévoir une prise 2 fiches + terre 230 V 1N~ 50 Hz.livre avec l'appareil.

Raccorder impératifement l'appareil à la terre.

Consommation :

• L2HM 900 à 1100 : 120 Watt avec éclairage.
• L2HM 1200 à 1600 : 235 Watt avec éclairage.
• L2HM 1700 à 2000 : 240 Watt avec éclairage.
• L2HM 2100 à 2200 : 470 Watt avec éclairage.

Directives

Basse tension : 2006/95/CEE

CEM : 2004/108/CEE

L2HM 900/900E - L2HM 1000/1000E - L2HM 1100/1100E - L2HM 1200/1200E

L2HM 1300/1300E - L2HM 1500/1500E - L2HM 1600/1600E - L2HM 1700/1700E

L2HM 1800/1800E - L2HM 2000/2000E - L2HM 2100/2100E - L2HM 2200/2200E

L2HM 2400/2400E

L'installation doit se faire selon les règles de l'art conformément aux instructions contenues dans cette notice et les règlements en vigueur dans le pays d'installation.

Ce manuel sera remis à l'utilisateur après installation.

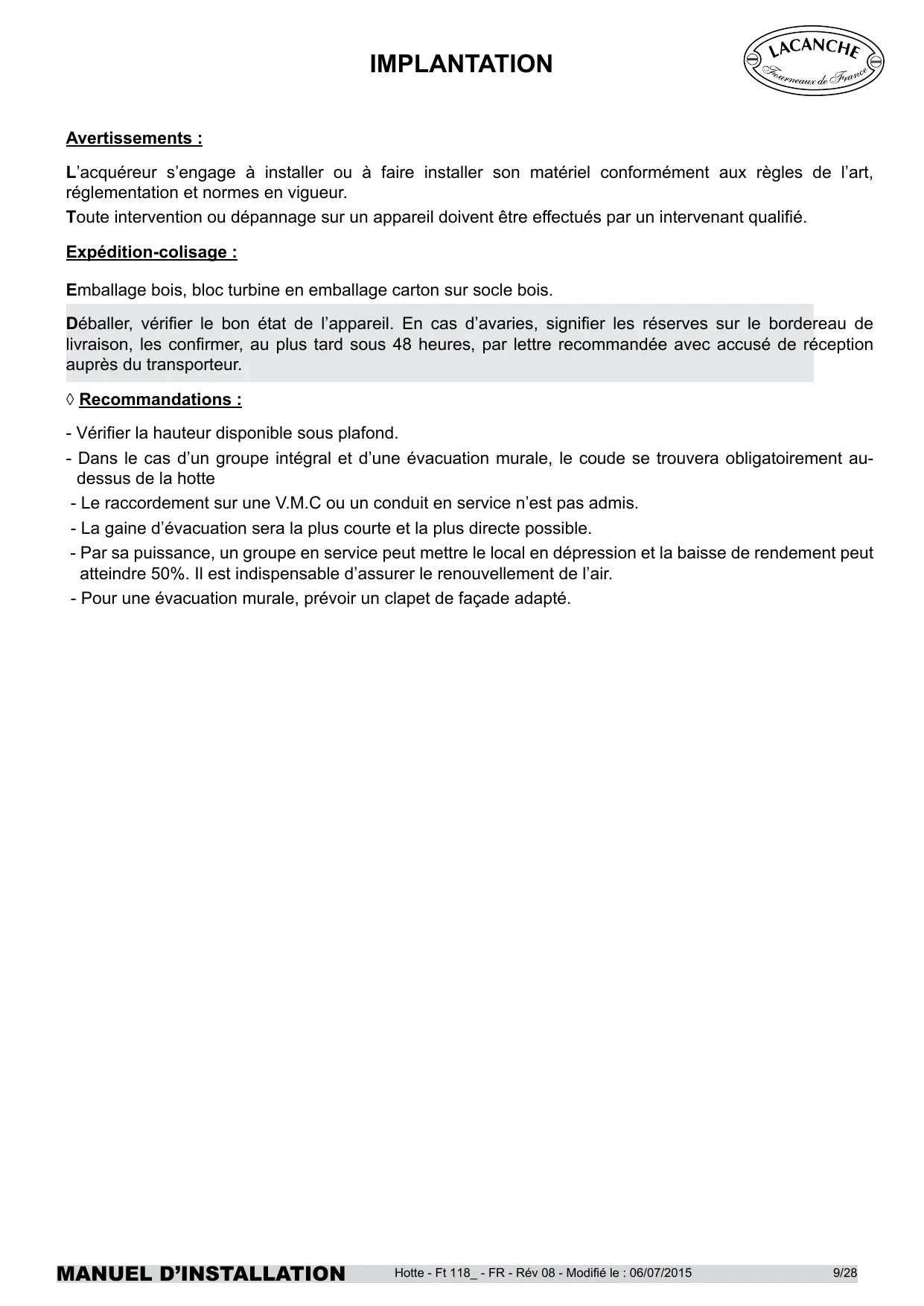

Avertissements :

L'acquéréur s'engage à installer ou à faire installer son matériel conformément aux règes de l'art, réglementation et normes en vigueur.

Toute intervention ou dépannage sur un apparéil doit être effectuels par un intervenant qualifié.

Expédition-colisage :

Emballage bois, bloc turbine en emballage carton sur socle bois.

Déballer, vérifier le bon état de l'appareil. En cas d'avaries, signifier les réserves sur le bordereau de livraison, les confirmer, au plus tard sous 48 heures, par lettuce recommangée avec accusé de réception auprès du transporter.

• Vérifier la hauteur disponible sous plafond.

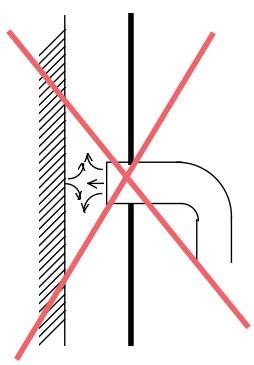

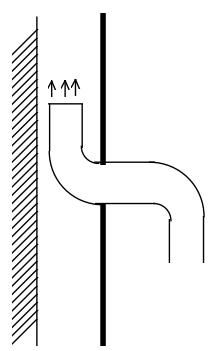

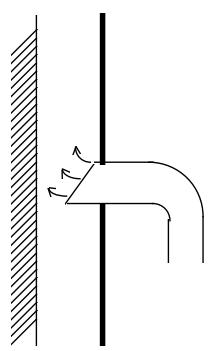

• Dans le cas d'un groupe intégral et d'une évacuation murale, le coude se trouvera obligatoirement audressus de la hotte
• Le raccordement sur une V.M.C ou un conduit en service n'est pas admis.
• La gaine d'évacuation sera la plus courte et la plus directe possible.
• Par sa puissance, un groupe en service peutmettre le local en depression et la baisse de rendement peut atteindre 50% . Il est indispensable d'assurer le renouvellement de I'air.
• Pour une évacuation murale, prévoir un clapet de façade adapté.

Les hottes LACANCHE doit être implantées horizontally, à une distance minimum de :

• 65 cm au dessus d'un plan de cuisson électrique.
• 80 cm au dessus d'un plan de cuisson gaz.

Eneldom can the hotte ne devra piquer du nez et il est important que l'appareil soit horizontal

Employer un tubage aluminium, tenez l'évacuation la plus courte et la plus directe possible : tout rétréci, étranglement, chapeau de couverture, grillage est contre-indiqué.

MAUVAIS

MOYEN

BON

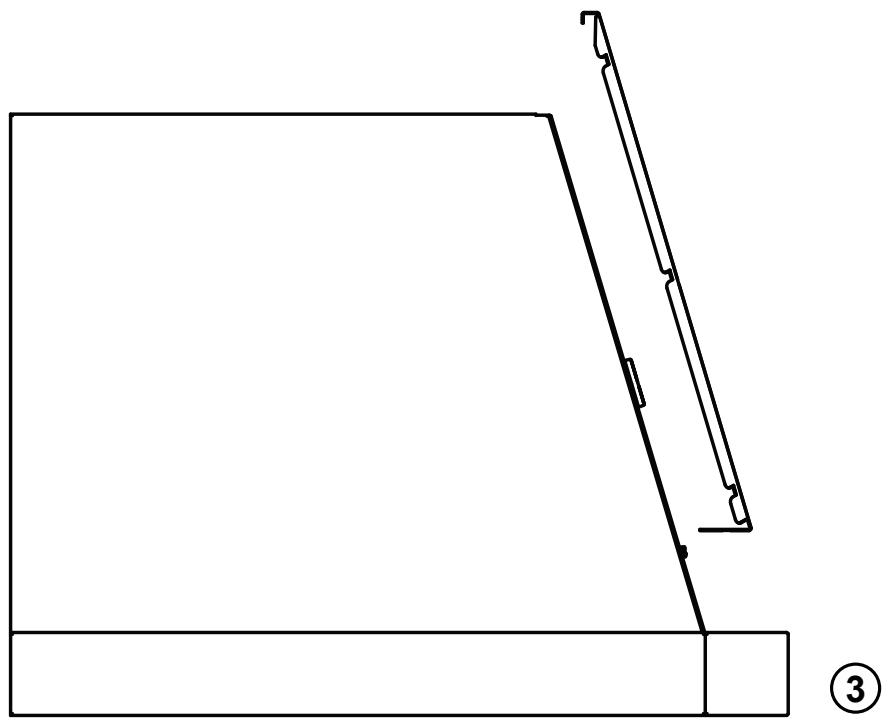

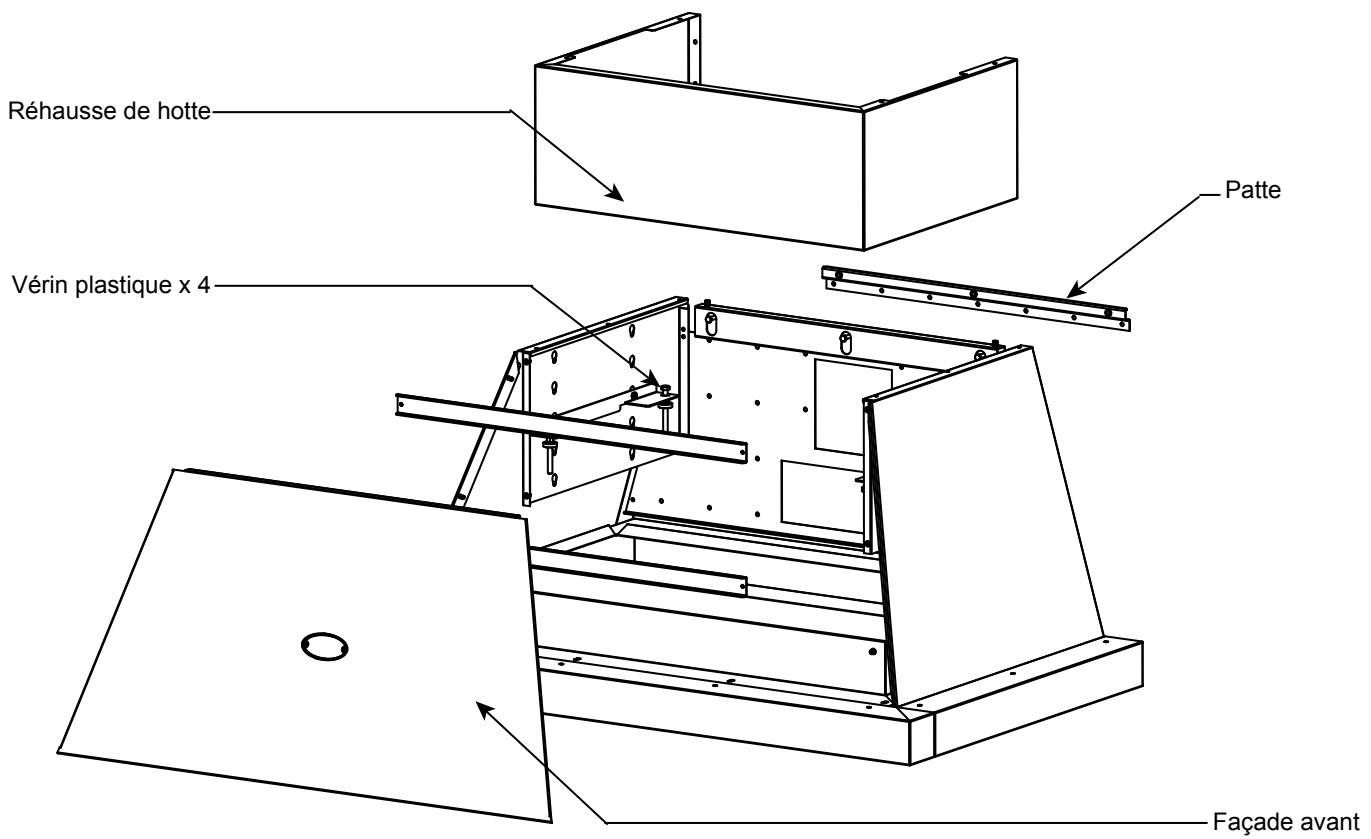

Préparation de la hotte :

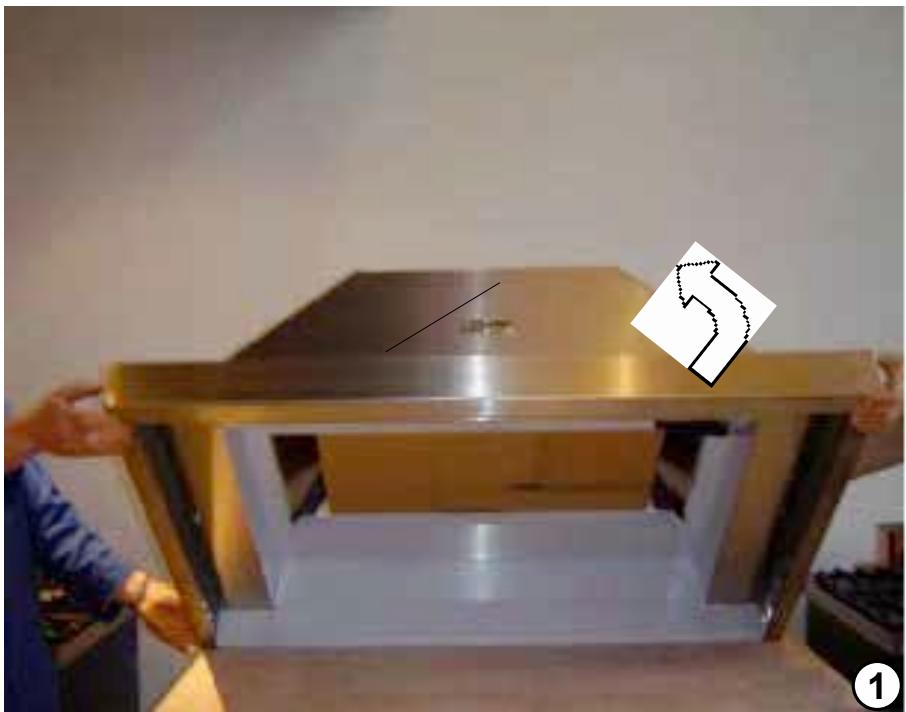

1 - Retourner la hotte / figure (1)

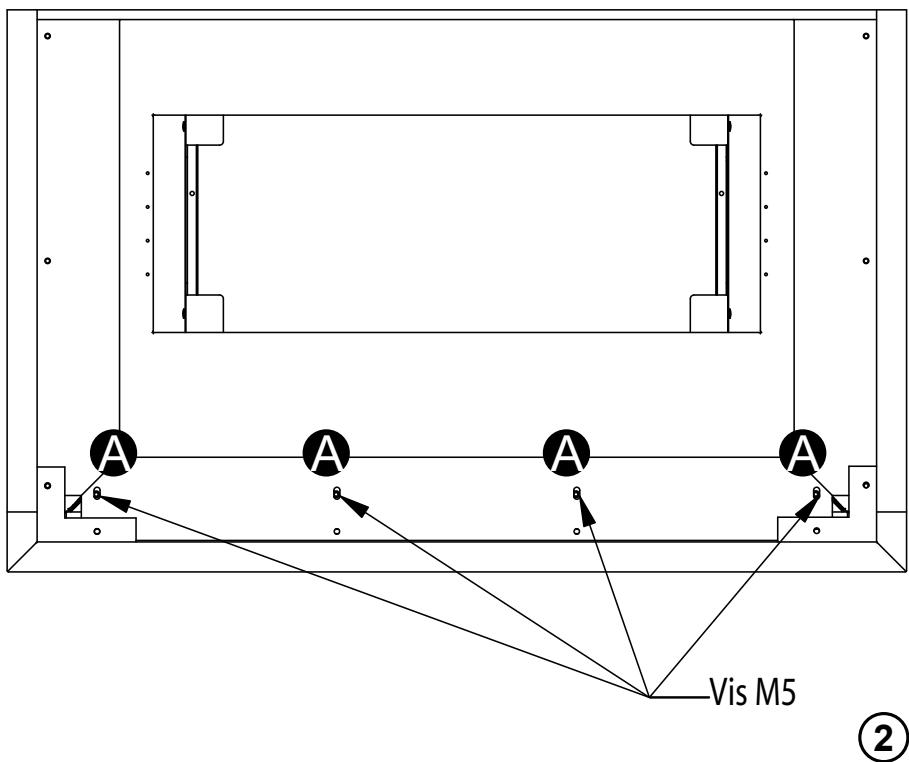

2 - Dévisser les vis de maintien de la façade avant

de la hotte (repère A/ figure ②)

3 - Remetre la hotteABOUT
4 - Retirer la façon avant en la soulevant légrement et en la tirant vers soi / figure ③.

Montage de la hotte :

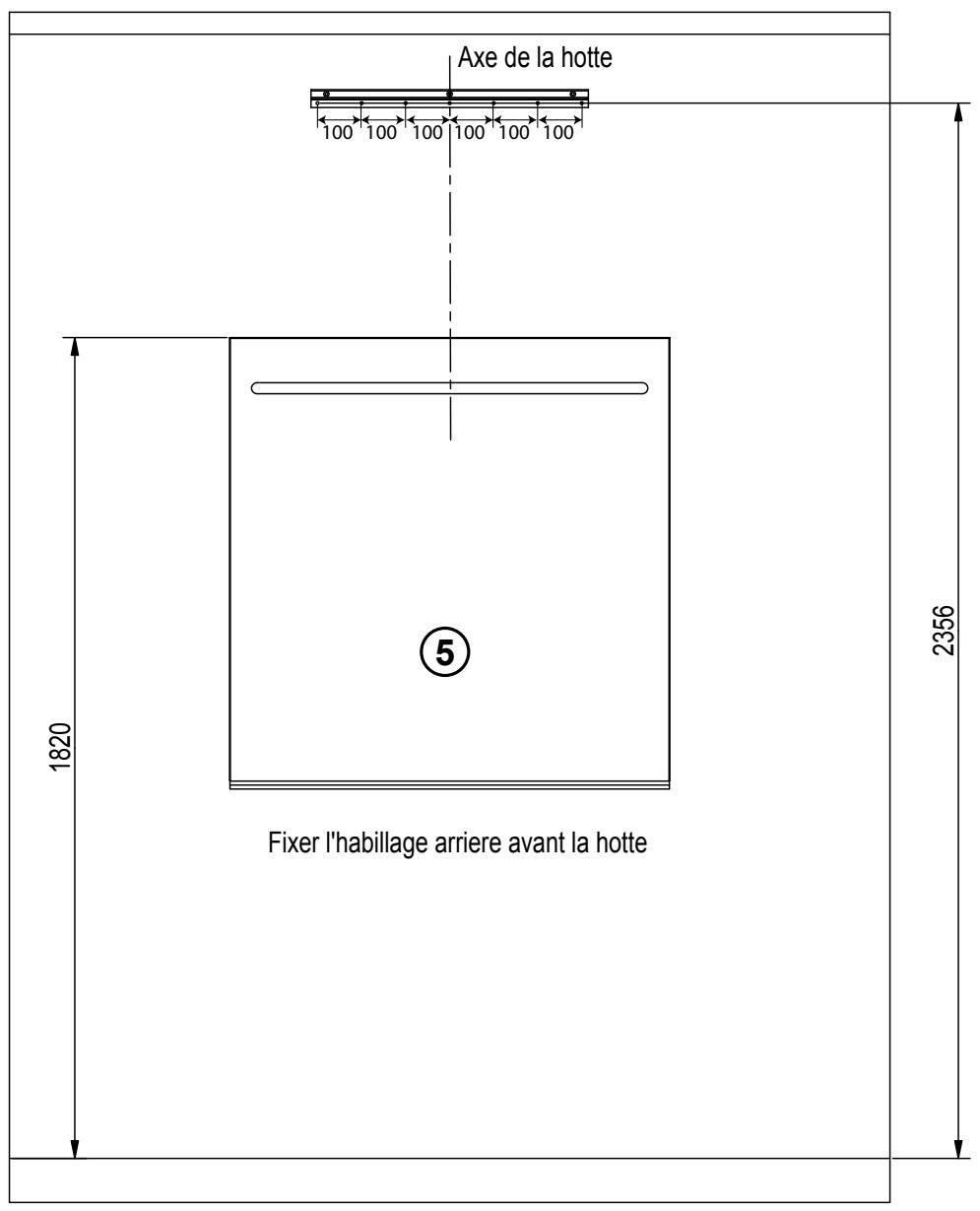

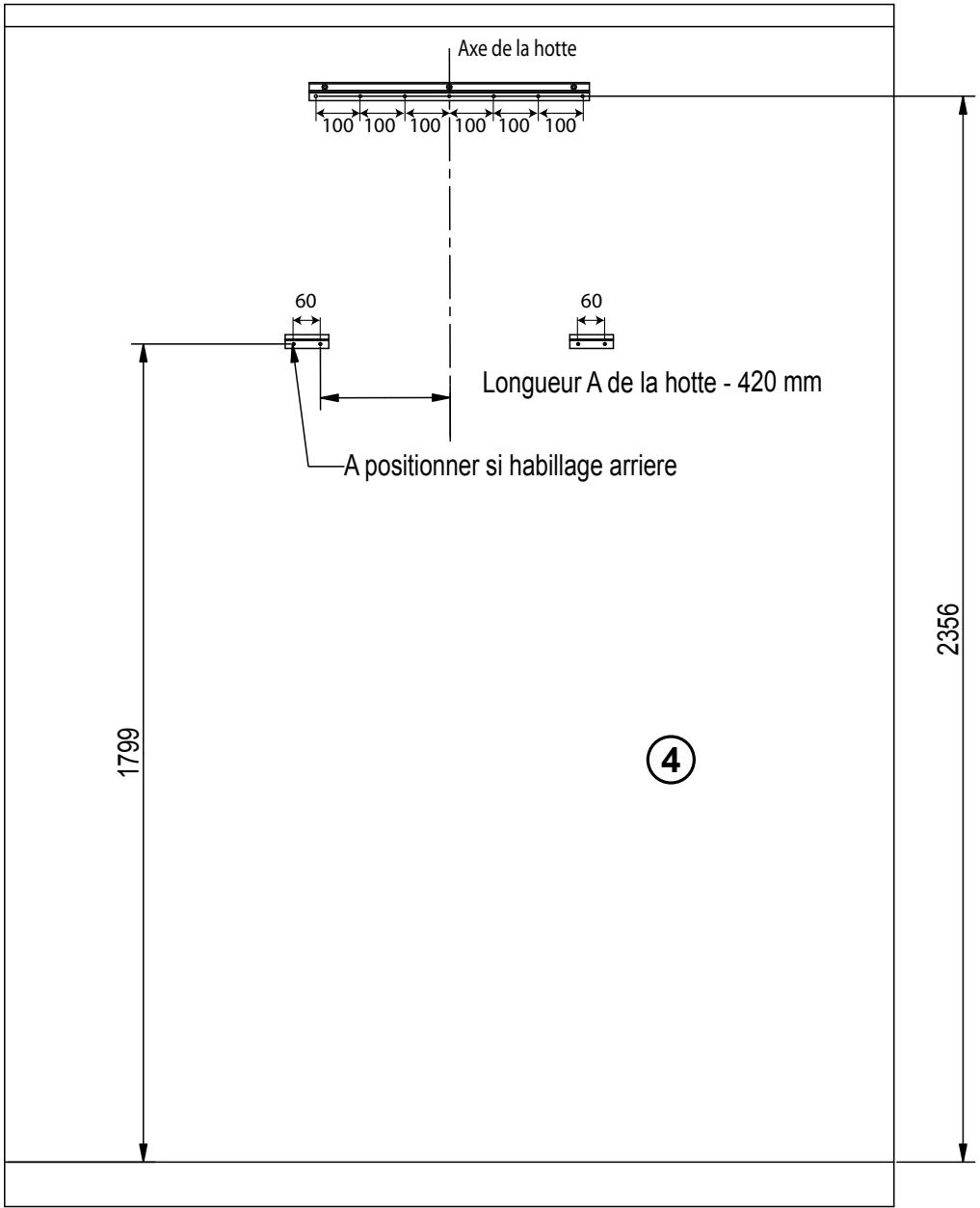

1 - Tracer et percer les trous de fixation/ figure④.
2 - Positionner et fixer les 2 pattes de fixation de hotte (vis type M5).

Attention dans le cas d'habillage arrêté : Monter l'habillage arrêté avant la pose de la hotte ⑤

3 - Accrocher la hotte au profil support de hotter.

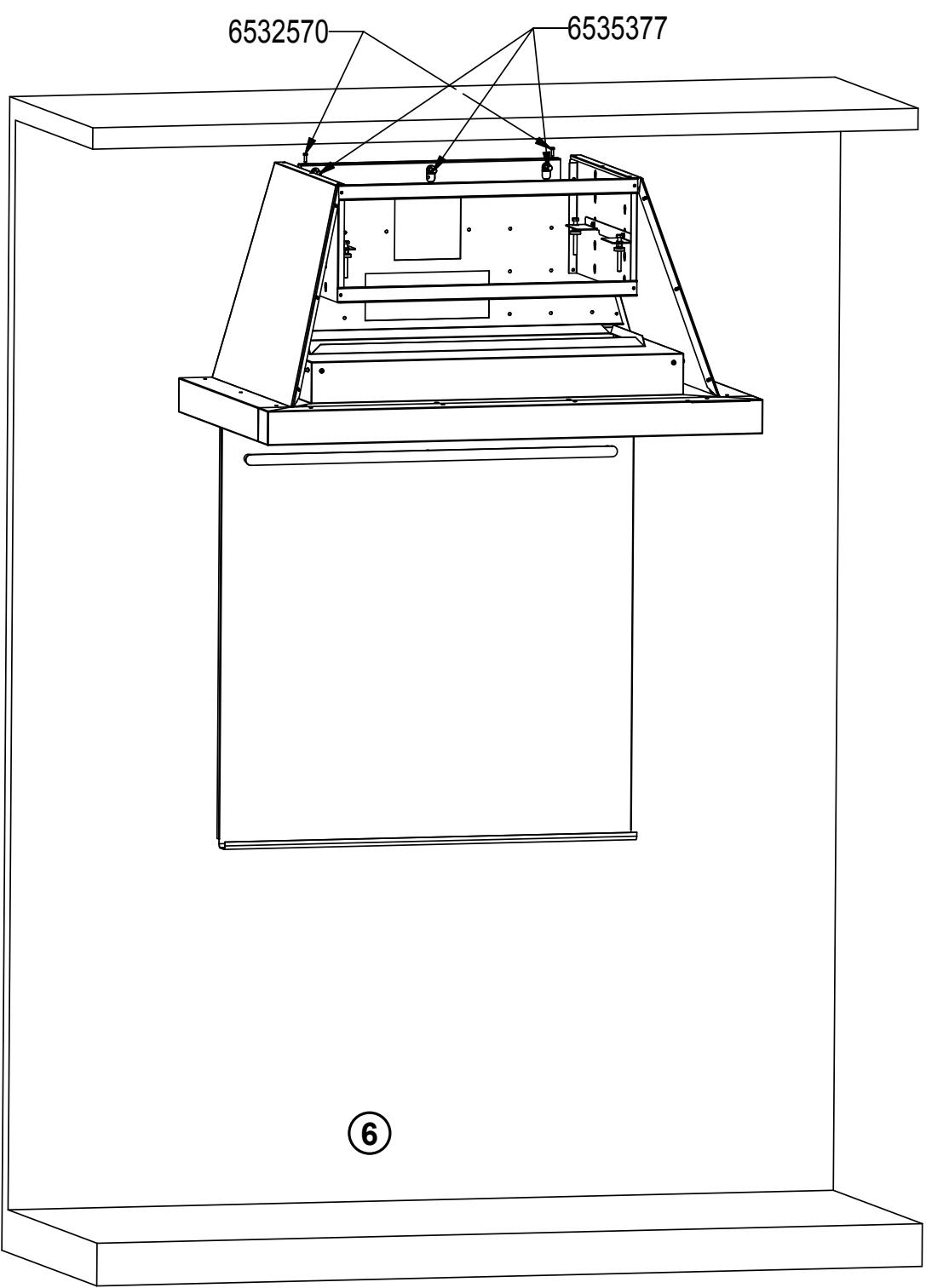

4 - Insérer les vis 6532570 et 6535377/ figure ⑥ et ⑦.
5 - Resserrer légèrement les vis 6553377 afin de plaquer la hotte au mur.
6 - Mettre de niveau en serrant ou desserrant les 2 vis B.
7 - Finir de plaquer la hotte au mur en serrerant les vis 6535377.

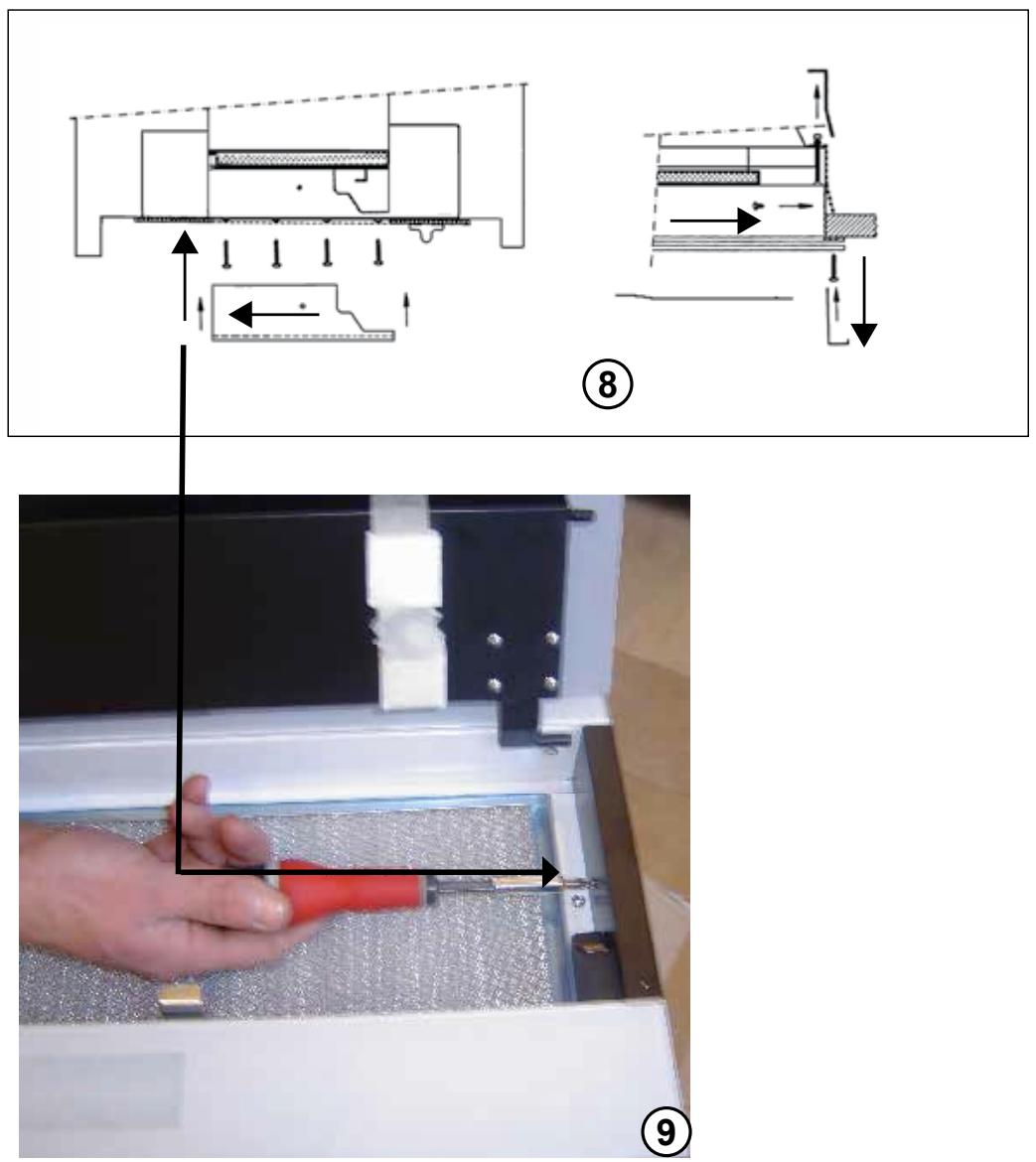

Montage du / des groupes/ figure 8 et 9:

Ouvr le verre central

Dévisser les vis ↑ maintainant les caches latéraux noirs.

Dévisser les 8 vis .

Pousser le / les groupes à fond dans leur découpe (bouton de commande placé à l'avant droit).

Vérifier que les pattes de verrouillage maintiennent bien le / les groupes.

Visser les vis rep. , puis ↑.

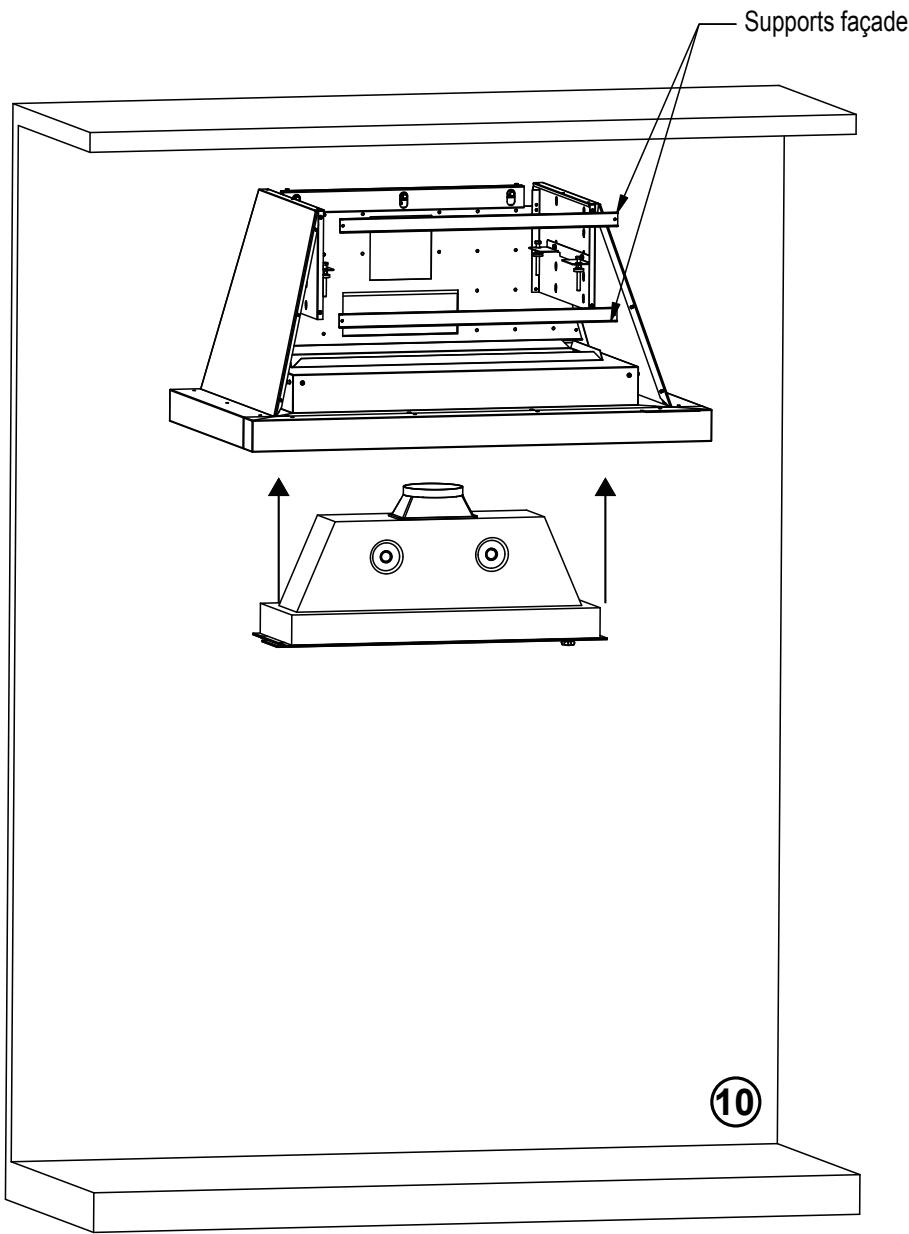

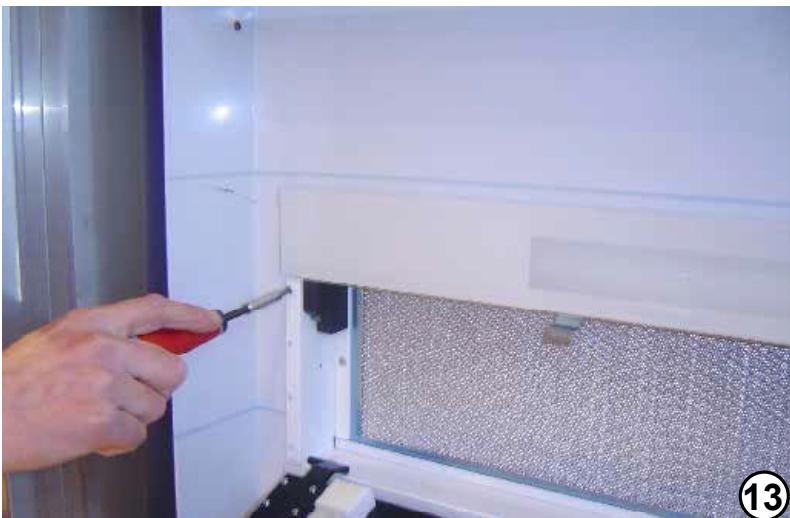

Mise en place dans la hotte/ figure 10

Enlever les 4 vis de fixation des supports façades et déposer les supports façades

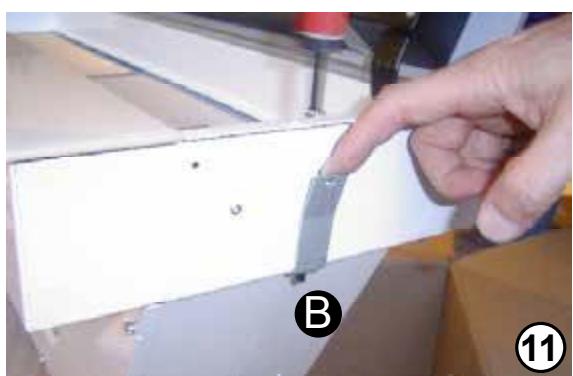

Préparer etmettre en place le groupe d'aspiration à l'aide des pattes d'accrochage/repere B, figure 11 et 12 (voir chapitre «montage du ou des goupe»)

Fixer le (ou les) groupe(s) à la hotte en serrant les 4 vis de chaque côtés du groupe/ fig.⑬

(voir chapitre «montage du ou des groupe).

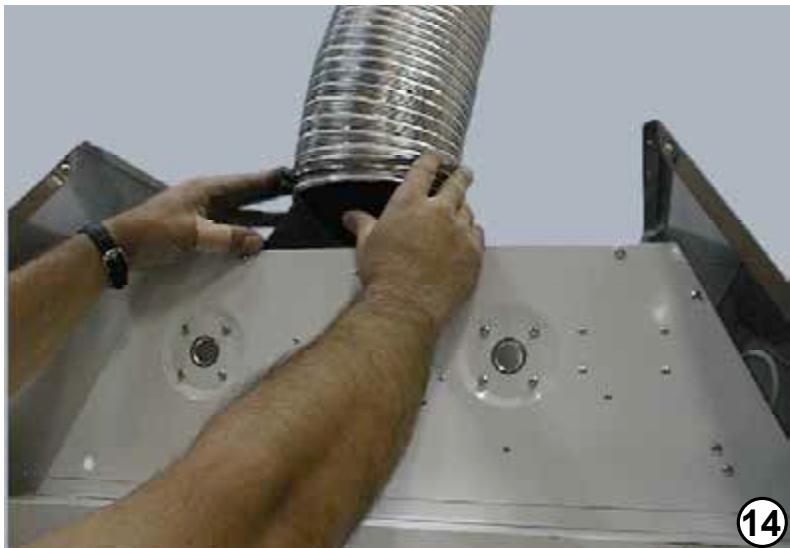

Mettre en place la gaine/ figure 14

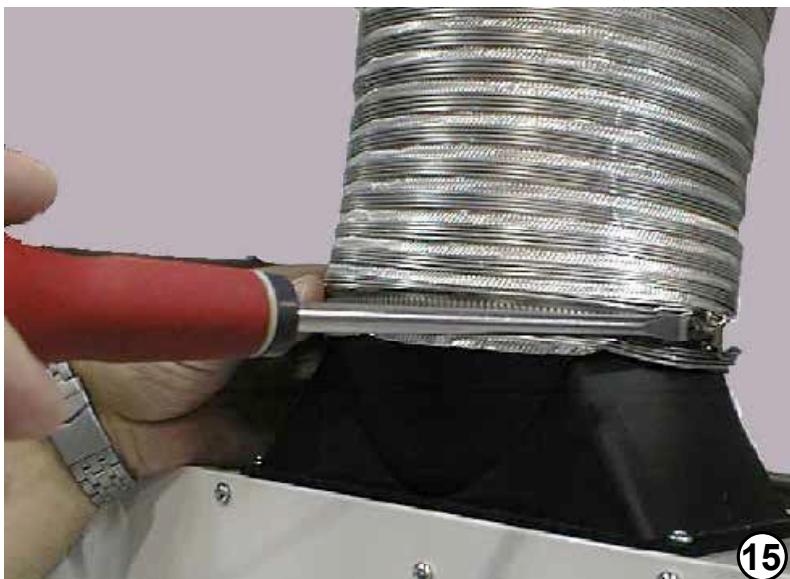

Ajuster le collier de serrage, figure.15

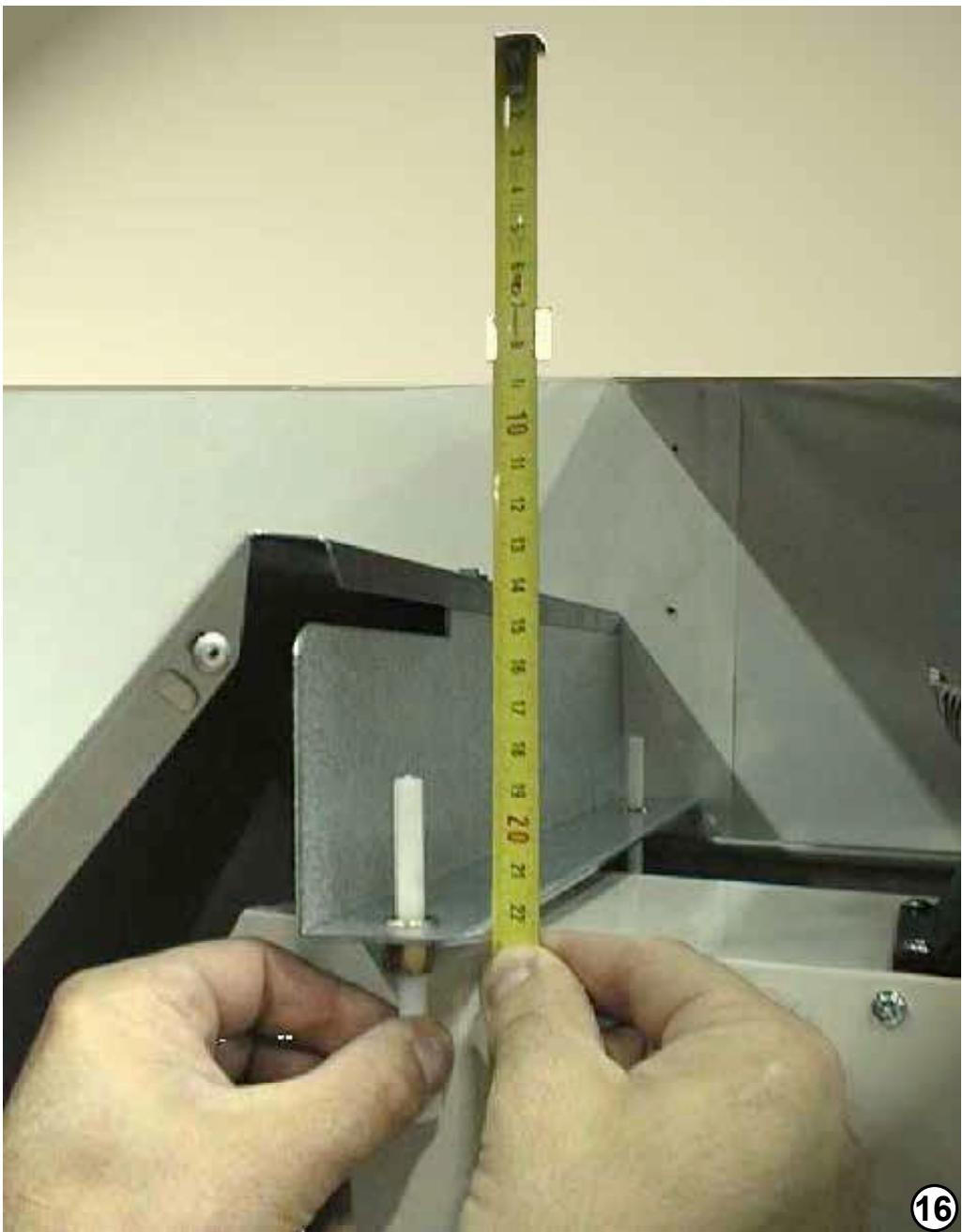

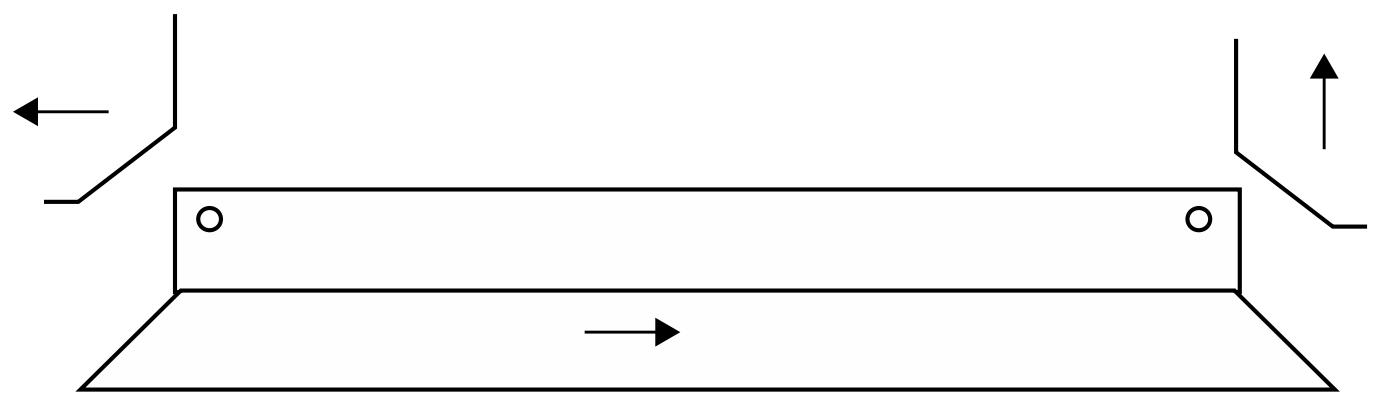

Reporter la cote de 250 à partir de votre plafond et ajuster les supports cache gaine dans les boutonniersress prévues à cet effet et ajuster la hauteur les vérins plastiques en les vissant ou dévissant/

figure 16.

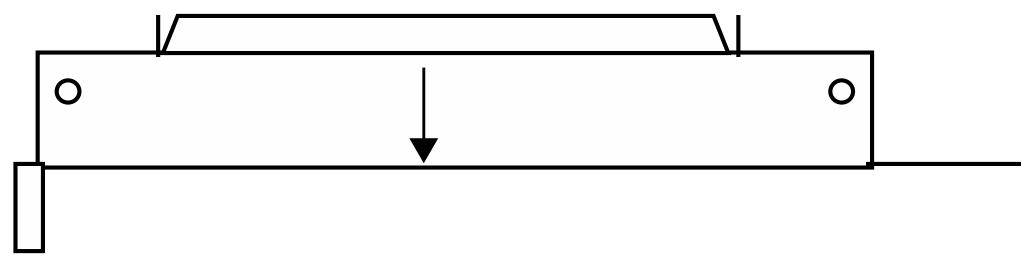

Insérer, alors la réhousse de hotte entre le plafond et les vérins (fig.17).

Ajuster ensuite, les vérins jusqu'au placage de la réhausse de hotte au plafond/ figure 18.

Attention: Ne pas forcer lors du serrage des vérins.

Remetre en place le supports façade et les fixer.

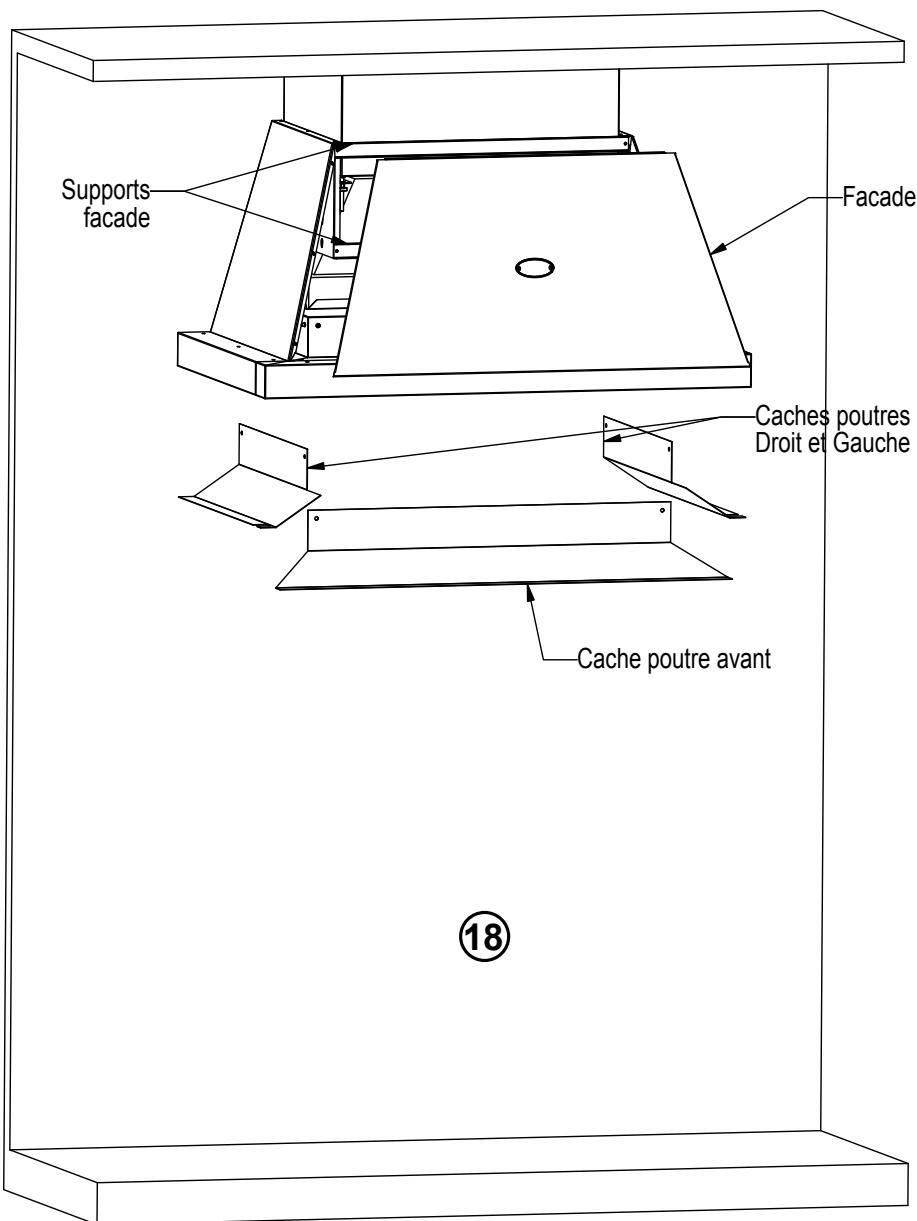

Remonter la façade de la hotte dans le sens inverse des opérations.

Positionner le cache le fixer à l'arrête à l'aide d'une vis inox M5.

Positionner le ↑, le fixer à l'arrière à l'aide d'une vis inox M5.

Positionner le cache , le visser sur le support groupe à l'aide de 2 vis inox M5. Ajouter la vis manquante sur les caches et .

"HOTTES"

MANUEL D'UTILISATION

IMPORTANT

Cet apparéil doit être installé conformément aux réglementations et normes en vigueur dans un local suffisamment aéré.

Tout changement de gaz, autre que celui pour lequel il est reglé, doit être réalisé par un installateur qualifié

Tout changement de tension, autre que celui pour lequel il est régle, doit être réalisé par un installateur qualifié.

GARANTIE

La garantie est portée sur le contrat de vente. Pour toute intervention de garantie, s'adresser à un revendeur agreeé. Cette garantie ne couvre pas les déteriorations provenant d'une mauvaise installation, utilisation ou d'un mauvais entretien.

UTILISATION 25

NETTOYAGE & ENTRETIEN 26

Note relative à l'élimination des déchets électriques et électroniques 28

Cet apparéil possède le marquage Cc c'est à dire qu'il répond aux exigences essentielles des directives européennes en terme de sécurité auxquelles il est soumis

Fonctionnement

Les hottes LACANCHE sont dotées soit d'une turbine (L2HM 900) ou de 2 turbines de type 600m^3/h (autres modèles) qui absorbent les vapeurs au travers de filtres àGRAISSÉ.

Le verre central détermine les couloirs d'aspiration à la périphérique de l'appareil.

Pour un fonctionnement normal, il est conseilé de prendre en considération les notions suivantes :

• placez les casseroles de façon que les buées ne sortent pas du plan inférieur de votre hotte.
• évitez les courants d'air au dessus du plan de cuisson.
• prévoyez une entrée d'air équivalente au début de votre hotte. Si cette condition n'est pas satisfaite, celle ci n'aura pas le rendement attendu.

Mise en service

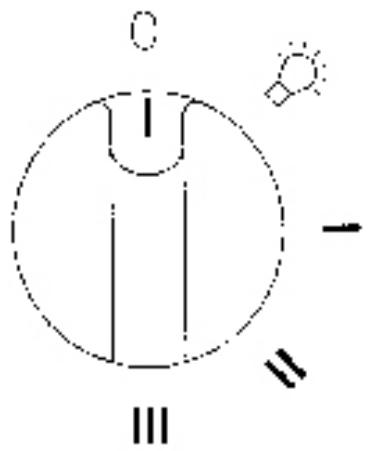

Le bandeau de commande de chaque groupe d'aspiration comporte un interrupteur rotatif à 5 positions : 0 (arrêt) © (l'éclairage), I, II, III (les vitesses).

• Sélectionnez la vitesse désirée.

ATTENTION!

IL EST FORMELLEMENT INTERDIT DE FLAMBER SOUS LA HOTTE.

Avant tous nettoyages, fermer l'alimentation électrique

ATTENTION

Il est formellement déconseilé de nettoyer cet apparéil à l'aide de produits chlorés.

Lisez attentivement les précautions et recommandations d'utilisation des produits que vous employer pour le nettoyage et entretien de l'appareil. Conformez vous à leurs prescriptions d'utilisation.

Ne pas utiliser de générateur vapeur pour le nettoyage de l'appareil

Le dégraissage périodique des filtres devra être effectué au moins une fois par mois, plus en cas d'utilisation intensive.

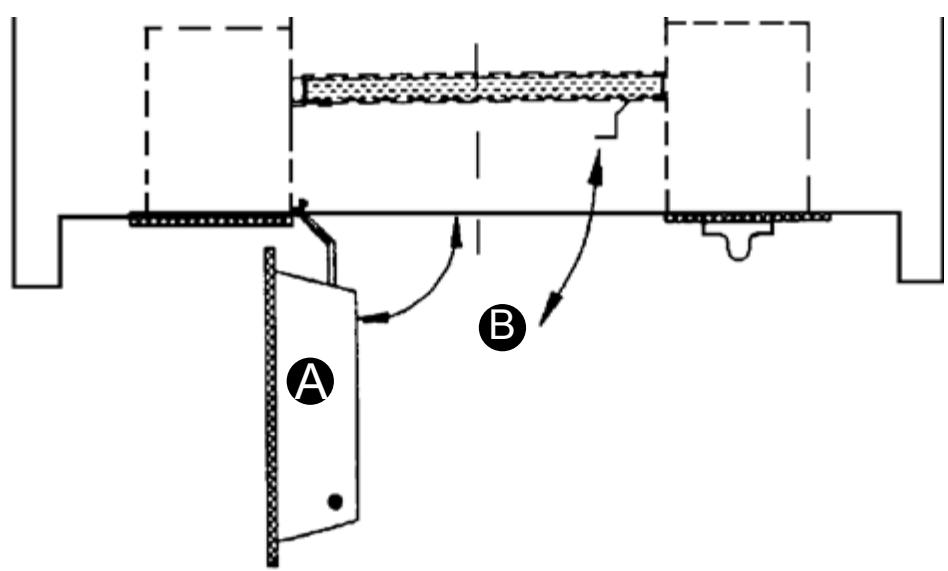

D'éclipser le carter inférieur A, puis tirer sur la languette B de chaque fille.

Préparer une solution d'eau chaude additionnelle d'un détergent ammoniaqué ou de soude, puis laisser tremper le filtré quelques minutes.

Tapoter le filtré dans la solution, en le tenant par l'ergot, pour en chasser les particules.

Rincer et contrôle la propriété par mirage en contre jour.

Reposer et sécher, en mettant les turbines en fonction.

Carrosserie inox, vous pouvez utiliser des produits spécifiques à l'inox (par exemple ZIP INOX®, JONSHON INOX®, PPZ INOX®), jamais de produits abrasifs.

Carrosserie époxy, utiliser une éponge additionné d'eau savonneuse.

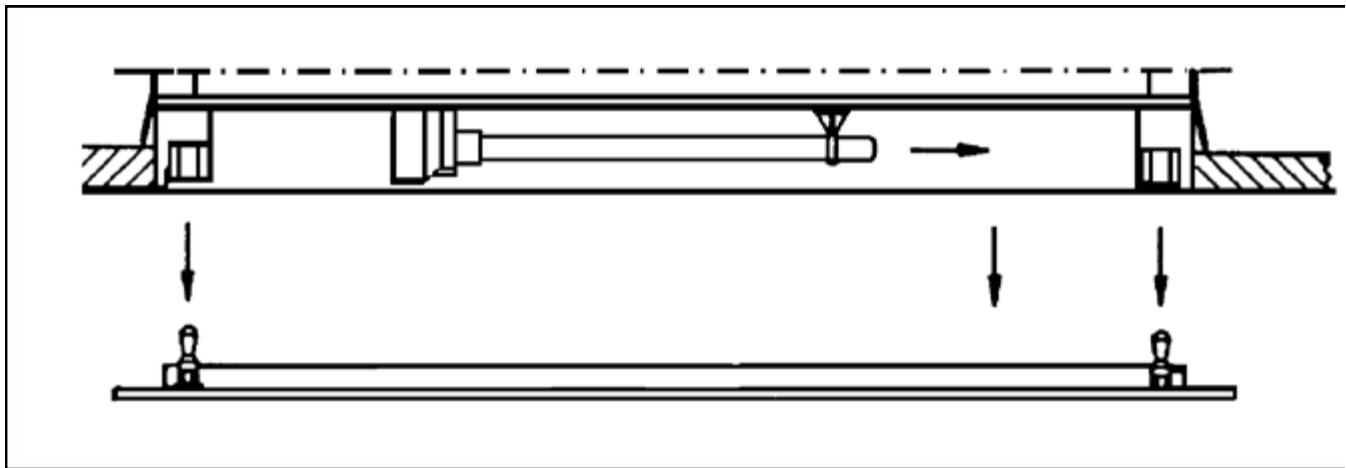

Remplacement d'un éclairage

Tirer le plafond en verre de ses clips de maintien,proceder à l'échange du tube,reposer dans le sens inverse.

Nota : lampes fluorescentes compactes PL 15W (L2HM 1200 à 1600), PL 11 W (L2HM 900, LHM 1700 à 2200).

Carrosserie

Vous pouvez utiliser des produits spécifiques à acier inoxydable (par exemple ZIP INOXYDABLE®, JOHNSON INOXYDABLE®, PPZ INOXYDABLE®), jamais de produits abrasifs.

Dessus en acier inoxydable :

La table est entiement emboutie ou munie de cuvettes embouties pour un bon nettoyage et une miseure hygène (pas de zone de détention). L'entretien doit se faire avec des produits liquides non chlorés afin de ne pas rayer l'accier.

Si la table est tachée, utiliser une pâté à base de pierre d'argile et de savon disponibles en grandes surfaces.

Parure acier inoxydable :

La parure inox se nettoie avec des produits aérosols vendus en grandes surfaces. Néanmoins choisissez un produit contenant peu de silicone afin d'éviter des traces blanches survenant après le séchage du produit.

Parure laiton :

A l'aide d'un chiffon doux imbibé d'un produit spécial laiton (ex : MIROR®). Attention si le produit venait à couler sur l'émail, ne frottez surtout pas (ces produits contiennent des abrasifs) mais rincez à l'eau claire sans frottier.

Une autre solution consiste à utiliser un savon solide (Pierre d'argent, Pierre d'argile) que l'on peut appliquer à l'aide d'une éponge mouillée sur les zones à nettoyer.

Cette solution est aussi très efficace pour nettoyer et redonner le brillant aux surfaces en laiton ou chromées.

Pièces émailées

Note relative à l'élimination des déchets électriques etlectroniques

Décret n° 2005-829 du 20 juillet 2005 relat à la composition des équipements électriques et électroniques et à l'élimination des déchets issus de ces équipements transposant les directives européennes 2002/95/CE et 2002/96/CE.

Les équipements electriques et electroniques (EEE) et les déchets d'equipements electriques et electroniques (DEEE) sont reglementés sur le plan européen par deux directives dont l'objectif est d'une part, de limiter l'utilisation de substances dangereuses dans les EEE et, d'autre part, de favoriser la réutilisation, le recyclage et les autres formes de valorisation des DEEE afin de réduire la quantité de déchets à eliminer.

Chaque équipement électrique etlectronique mis sur le marche après le 13 août 2005 doit'être revetu de ce marquage.

Le pictogramme signifie que l'équipement ne peut être jeté avec les autres déchets, qu'il fait l'objet d'une collecte sélective en vue de sa valorisation, réutilisation ou recyclage.

Les utilisateurs d'équipements électriques et électroniques ont l'obligation de ne pas se débarrasser des DEEE avec les déchets municipaux non triés.
- Des systèmes de collectes appropriés sont mis à disposition des utilisateurs.
Pour être en conformité avec la réglementation, la Société Industrielle de Lacanche en tant que producteur d'équipements électrique est adhérente à l'éco-organisme ECO-SYSTEME - FRANCE.

C'est en respectant ces décrets que les utilisateurs d'équipements électriques et électroniques évitant des effets potentiellément néfastes sur l'environnement et la santé humaine. Ils contribuent également à la preservation des ressources naturelles.
