Type de produit	Climatiseur split
Marque	Samsung
Modèle	AV-MKH035EA0
Alimentation électrique	220-240 V ~, 50 Hz
Modes de fonctionnement	Refroidissement, Chauffage (pompe à chaleur), Déshumidification, Ventilation
Type de réfrigérant	R-410A (estimation)
Filtre à air	Lavable, option filtre Bio-Pure
Télécommande	Filiale (optionnelle) et sans fil (optionnelle)
Plage de température extérieure (refroidissement)	-5°C à 43°C
Plage de température extérieure (chauffage)	-15°C à 24°C
Humidité intérieure maximale (refroidissement)	80%
Protection contre la surchauffe	Oui
Dégivrage automatique	Oui (en mode chauffage)
Redémarrage après panne de courant	Automatique dans le dernier mode
Nettoyage du filtre	Tous les mois ou selon l'utilisation
Remplacement filtre Bio-Pure	Tous les 3 mois environ
Installation	Doit être effectuée par un professionnel agréé
Sécurité	Ne pas insérer d'objets dans les grilles, ne pas utiliser de produits inflammables

FOIRE AUX QUESTIONS - AV-MKH035EA0 SAMSUNG

Que faire si le climatiseur ne fonctionne pas du tout ?

Vérifiez si le disjoncteur du climatiseur est déclenché. Si la télécommande câblée affiche un code erreur, arrêtez l'appareil et contactez le service après-vente.

Comment nettoyer le filtre à air ?

Ouvrez la grille frontale, retirez le filtre, dépoussiérez-le avec un aspirateur ou une brosse. Si très sale, lavez-le dans un détergent liquide chaud, séchez-le, puis remontez. Appuyez sur le bouton FILTER RESET après remontage.

Pourquoi du givre se forme-t-il sur l'unité extérieure en mode chauffage ?

C'est normal lorsque la température extérieure est basse et l'humidité élevée. Le mode dégivrage se déclenche automatiquement pendant environ 7 minutes, puis le chauffage reprend.

Quelles sont les températures de fonctionnement recommandées ?

Pour le refroidissement, température extérieure de -5°C à 43°C et intérieure de 21°C à 32°C. Pour le chauffage, extérieure de -15°C à 24°C, intérieure jusqu'à 27°C maximum.

Que faire si l'appareil ne refroidit pas bien ?

Vérifiez le mode sélectionné, la température de la pièce, si le filtre est bouché, et qu'aucun obstacle ne bloque l'unité extérieure.

Le climatiseur s'arrête fréquemment, pourquoi ?

Vérifiez que la température souhaitée est bien réglée. Augmentez la vitesse de ventilation. Si le problème persiste, contactez le service après-vente.

Puis-je installer moi-même le climatiseur ?

Non, l'installation doit être réalisée par un professionnel agréé pour éviter tout danger et garantir le bon fonctionnement.

À quoi sert le filtre Bio-Pure et comment l'installer ?

Le filtre Bio-Pure (optionnel) élimine les particules minuscules. Pour l'installer, ouvrez la grille frontale, retirez le filtre existant, insérez le filtre Bio-Pure, puis refermez. Changez-le tous les 3 mois environ.

Que faire après une coupure de courant ?

Lorsque le courant revient, le climatiseur se remet automatiquement en marche dans le dernier mode de fonctionnement utilisé.

La télécommande sans fil ne fonctionne pas, que faire ?

Vérifiez qu'il n'y a pas d'obstacle entre vous et l'unité, que les piles sont en bon état, et que vous êtes à moins de 7 mètres. Dirigez la télécommande vers le capteur de l'unité intérieure.

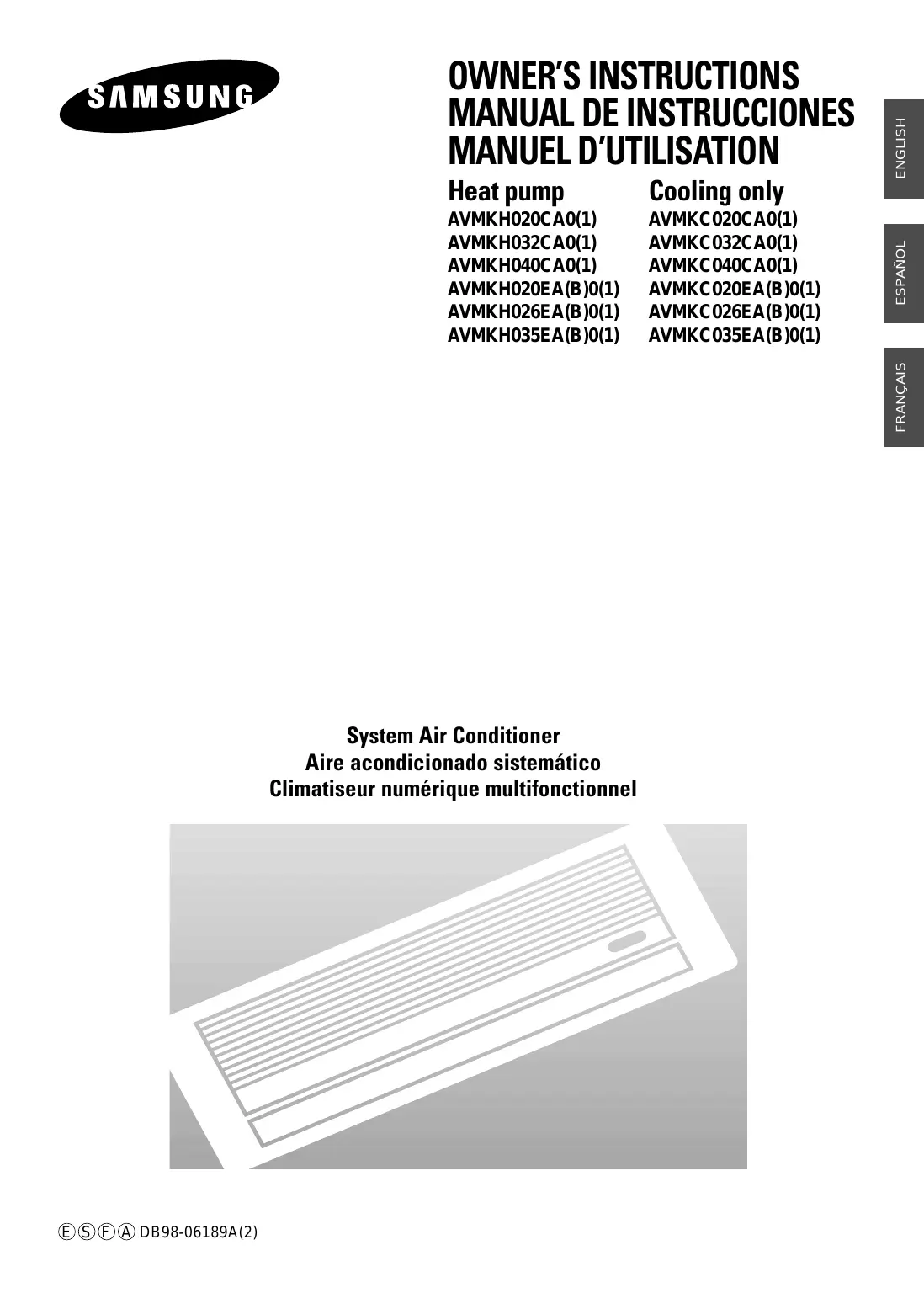

MODE D'EMPLOI AV-MKH035EA0 SAMSUNG

Climatiseur numérique multifonctionnel

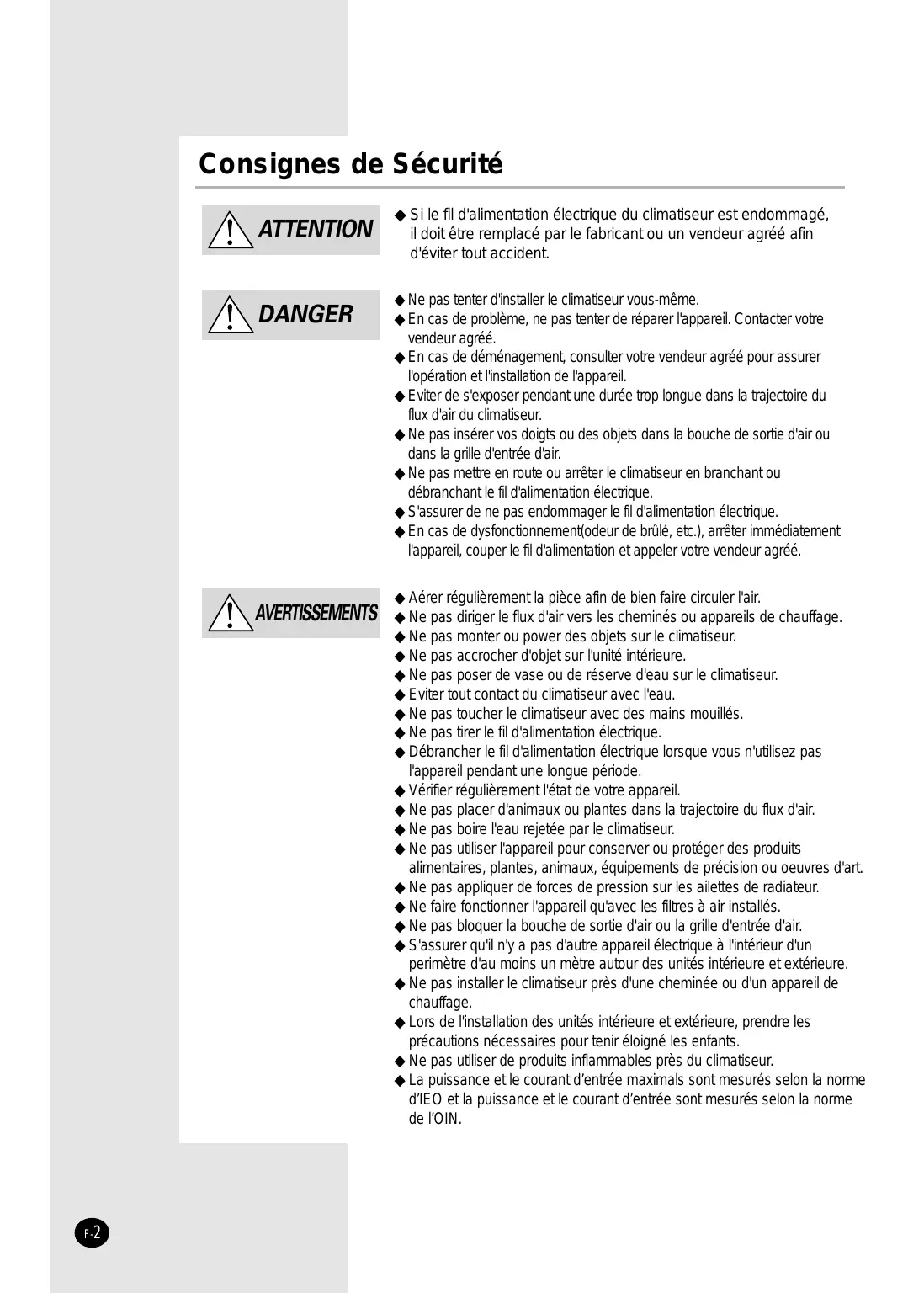

Consignes de Sécurité

ATTENTION

Si le fil d'alimentation électrique du climatiseur est endommagé, il doit être remplaced par le fabricant ou un vendeur/agree了一fin d'éviter tout accident.

DANGER

Ne pas tenter d'installer le climatiseur vous-même.
En cas de problème, ne pas tenter de réparer l'appareil. Contacter vous vendeur/agree.
En cas de déménagement, consulter votre vendeur agrée pour assurer l'opération et l'installation de l'appareil.
Eviter de s'exposer pendant une durée trop longue dans la trajectory du flux d'air du climatiseur.
Ne pas insérer vos doigts ou des objets dans la bouche de sortie d'air ou dans la grille d'entrée d'air.
Ne pasmettre en route ou arreter le climatiseur en branchant ou débranchant le fil d'alimentation électrique.
S'assurer de ne pas endommager le fil d'alimentation electrique.
En cas de dysfonctionnement(odeur de brûlé, etc.), arrêter immédiatement l'appareil, couper le fil d'alimentation et appeler votre vendeur/agréé.

AVERTISSEMENTS

Aérer régulierement la piece afin de bien faire circuler l'air.
Ne pas diriger le flux d'air vers les cheminés ou apparéils de chauffage.
Ne pas monter ou power des objets sur le climatiseur.
Ne pas accrocher d'objet sur l'unité interieure.
Ne pas poser de vase ou de réserve d'eau sur le climatiseur.
Eviter tout contact du climatiseur avec l'eau.
Ne pas toucher le climatiseur avec des mains mouillés.
Ne pas tirer le fil d'alimentation electrique.
Debrancher le fil d'alimentation électrique lorsque vous n'utilise pas l'appareil pendant une longue période.
Vérifier régulièrement l'etat de votre apparéil.
Ne pas placer d'animaux ou plantes dans la trajectorie du flux d'air.
Ne pas boire l'eau rejetee par le climatiseur.
Ne pas utiliser l'appareil pour conserver ou protégér des produits alimentaires, plantes, animaux, équipements de précision ou oeuvres d'art.
Ne pas appliquer de forces de pression sur les ailettes de radiateur.
Ne faire fonctionner l'appareil qu'avec les filtres à air installés.
Ne pas bloquer la bouche de sortie d'air ou la grille d'entrée d'air.
S'assurer qu'il n'y a pas d'autre apparéel électricque à l'intérieur d'unperimètre d'au moins un mètre autour des unités intérieure et extérieure.
Ne pas installer le climatiseur après d'une cheminée ou d'un apparil de chauffage.
Lors de l'installation des unités intérieure et extérieure, prendre les précautions nécessaires pour tener éloigné les enfants.
Ne pas utiliser de produits inflammables pres du climatisationur.
La puissance et le courant d'entrée maximals sont mesurés selon la norme d'IEO et la puissance et le courant d'entrée sont mesurés selon la norme de l'OIN.

Sommaire

COMMENT PREPARER VOTRE CLIMATISEUR

Consignes de Sécurité 2
■ Description des Unités 4
Telecommande sans Fil - Boutons et Affichage 6
Télécommande Câblée - Boutons et Affichage 7
■ Contrôleur Centralisé 8

CONSEILS D'UTILISATION

Conseils d'Utilisation 9
■ Température et Humidité de Fonctionnement 10
Nettoyer le Climatisationur 11
Comment Installer le Bio-Pure Filter (optionnel) 12
Problèmes et Solutions 13

SPECIFICATIONS TECHNIQUES

Les unités peuvent différer selon le modele.

Unité interieure

• Modèle De Pompe À Chaleur : Indicateur On/Off(Vert) et Indicateur d'enlèvement de gel(Rouge)
• Modèle de refroidissement unique : Indicateur On/Off

Unité extérieure

TYPE A

Unité extérieure

TYPE B

Unité extérieure

TYPE C

Unité extérieure

TYPE D

Unité extérieure

TYPE E

Note

Si I'échangeur de la chaleur dans l'unité extérieure devient poussièreux, l'efficacité de refroidissement pourrait diminuer. Nettoyer donc l'échangeur à l'eau quand il devient sale. Toutefois, faites attention quand vous nettoyez la surface de l'appareil, car il est très tranchant.

Télécommande sans Fil - Boutons et Affichage

La télécommande sans fil est un accessoire optionnel.

Pour utiliser la télécommande sans fil, voir un manuel approprié.

Note

• Àprous avoir nettoyé le filtré à air, appuyer sur le bouton de remise en état du filtré.
• Le mode de rechauffement() n'est pas selectionné dans les modèles de refroidissement unique.

Télécommande Câblée - Boutons et Affichage

La télécommande cablee est un accessoire optionnel et elle est installee au mur.

Pour utiliser la télécommande cablee, voir un manuel approprié.

Note - Ne pas appuyer sur le bouton TEST. Il est reservé à l'insextature.

• Àprouv avoir nettoyé le filtre à air, appuyer sur le bouton de remise en état du filtre.

Le télécommande cablee s'allume voyant FILTER SIGN lorsqu'il est temps de nettoyer le filtré à air; voir page 11.

• Le mode de rechauffement() n'est pas sélectionné dans les modèles de refroidissement unique.

Contrôleur Centralisé

Le contrôle centralisé est un accessoire optionnel et il est installé au mur.

Pour utiliser le contrôleur centralisé, voir un manuel approprié.

Note

Levoyant de fonctionnement s'allume lorsqu'au moins un des climatiseurs reliés au contrôle centralisé fonctionne.

Voici quelques conseils à suivre lors de l'utilisation du climatiseur.

Aspect	Conseil
Chauffage	La pompe à chaleur du climatisationur absorbe la chaleur de l'air extérieur pour l'amener à l'intérieur. Si la température extérieure chaute, la capacité àCHAuffer du climatisationur diminuera églaement. Si la pièce n'est pas encore assezchaude, il est recommendé d'utiliser un apparéil dechauffage supplémentaire.
Givre	Lorsque la température extérieure est faible et le tauxd'humiidity élevé, du givre peut se former sur l'unité extérieuren mode HEAT.Si c'est le cas:◆ Le climatisationur neCHAuffe plus.◆ Le mode de dégivrage se déclenchera automatiquementpour une durée d'environ sept minutes.Aucune intervention de votre part n'est nécessaire ; au boutd'environ sept minutes, le climatisationur se remet en marchernormalement.
Températuresiintérieure etextérieurerélevées	Si les températures intérieure et extérieure sont élevéeset si le climatisationur fonctionne en mode HEAT, le ventilateurde l'unité extérieure et le compresseur peuvent s'arrêtermomentanément.Ceci est normal ; attendre simplement jusqu'à ce que leclimatisationur se remette en marche.
Coupure decourant	En cas de panne de courant pendant le fonctionnement duclimatisationur, ce dernier se met hors tension. Lorsque le courantest rétabli, le climatisationur se remet en marche dans le derniermode de fonctionnement utilisé.

Température et Humidité de Fonctionnement

Vous pouvez utiliser le climatiseur dans les fourchettes de température et d'humidité suivantes.

Si vous utilisez le climatiseur à...		Alors...
Une température élevé		Le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur.
Une température faile		Un dysfonctionnement, uneuite d'eau par exemple, peut s'opérer si l'échangeur de chaleur gèle.
Un taux d'humidité élevé		Des gouttes de condensation peuvent se former sur l'enveloppe de l'unité en cas d'utilisation prolongée.
Mode	Température extérieure	Température interieure	Humidité interieure
Chauffage	-15°C à 24°C environ	27°C maximum	-
Refroidissement	- 5°C à 43°C environ	21°C à 32°C environ	80% maximum
Séchage	-5°C à 43°C environ	18°C à 32°C environ	-

Si I'opération chauffante est utilisé à moins de 0^ (température extérieure), alors il n'est pas chauffé avec la capacité complète. Si I'opération refroidissante est utilisé à plus de 33^ (température interieure), alors il n'est pas refroidi avec la capacité complète.

Afin de profiter au maximum du climatiseur, il est important de le nettoyer régulièrement pour enlever la poussière accumulée dans le filtré à air.

PORTANT

Avant de nettoyer le climatisationur, le metre hors tension en le débranchant au niveau de la prise secteur.

1 Ouvrir la grille frontale en tirant sur les taquets de l'unité.

PORTANT

Faire preuve de prudence lors du démontage de la grille frontale et vérifier que les attaches de suture ont été bien installées. La grille frontale pourrait tomber subitement et donc vous blesser.

2 Retirer la grille frontale.

2-1 Retirer les attaches de sureté.
2-2 Ouvrir la grille frontale à environ 45^ et la tirer vers l'avant.

3 Sortir le filtré à air.

4 Dépoussière le filtré à air à l'aide d'un aspirateur ou d'une brosse. Si la couche de poussière est très importante, plonger le filtré à air dans un détergent liquide chaud, puis le secouer verticalement.
5 Secher le filtré à air.
6 Insérer le filtré dans la grille frontale.
7 Nettoyer l'unité à l'aide d'un aspirateur ou d'une Brosse environ une fois par mois.
8 Remonter la grille frontale es les attaches de sureté.

Note

Après avoir remonté le climatisationur, appuyer sur le bouton FILTER RESET.

Comment Installer le Bio-Pure Filter (optionnel)

Le climatiseur peut être équipé du filtré bio-pur ou déodorant pour enlever des particules minuscules. Bien que cela dépende de l'utilisation du climatiseur, le filtré doit être généralement changé tous les trois mois.

1 Retirer l'emballage en vinyle du filtré.
Note Ne retirer l'emballage du filtr que si vous souhaitez l'utiliser.
2 Ouvrir la grille frontale en tirant sur les taquets de l'unité.
3 Retirer la grille frontale.

3-1 Retirer les attaches de suture.
3-2 Ouvrir la grille frontale à environ 45^ et la tirer vers l'avant.

4 Insérer un filtré bio-pur ou déodorant.
5 Remonter la grille frontale es les attaches de sureté.

En cas de problème, commencer d'abord par effectuer les vérifications suivantes. Elles vous éviteront peut-être de faire appel inutillement au service après-venture.

Problème	Explication/Solution
Le climatiseur nefonctionne pas du tout	Vérifier si le disjoncteur du climatiseur a bien eté déclenché.
Télécommande cablee Le climatiseur ne répond pas à la télécommande	s'affiche sur la télécommande cablee. Dans ce cas, arrêté le climatiseur et contacter le service après-vente.
Télécommande cablee Lorsque vous mettez en marche/arrêtez le climatiseur, il ne se met pas en marche/ne s'arrête pas immédiatement.	Dans le cas où plusieurs climatiseurs sont regroupés, les climatiseurs connectés à la télécommande cablee se mettent en marche/s'arrêtent dans l'ordre. Cela peut prendre un certain temps(jusqu'à 32 secondes).
Télécommande sans fil Le climatiseur ne répond pas à la télécommande	Vérifier qu'il n'y a pas d'obstacle entre vous et l'unité. Vérifier l'état des piles de la télécommande sans fil. Vérifier que vous n'êtes pas trop loin de l'unité (sept mètres maximum).
Télécommande sans fil Vous n'entendez pas de bip lorsque vous appuyez sur le bouton (ON/OFF) de la télécommande	Vérifier que la télécommande est orientée vers le capteur de la télécommande de l'unité interieure. Vérifier l'état des piles de la télécommande. S'il y a une lumière forte autour de conditionneur d'air, un trois longueur d'ondes ou signe au néon par exemple, l'appareil ne peut pas être opéré par le télécommander. Dans ce cas là, employez le télécommander après du capteur.
Le climatiseur ne réfroidit pas et ne chauffe pas	Vérifier le mode de fonctionnement que vous avez sélectionné. La température de la pièce peut être trop BASSE ou trop élevée. Le filtré à air peut être bouché ; voir page 11 pour nettoyer le filtré. Vérifier qu'il n'y a pas d'obstacle devant l'unité extérieure.
La température souhaitée n'est jamais atteinte et le climatiseur s'arrête fréquemment	Vérifier que la température souhaitée a été réglée correctement. Augmenter la vitesse de ventilation

Modèle	Alimentation
AVMKH020CA0(1)
AVMKH032CA0(1)
AVMKH040CA0(1)
AVMKC020CA0(1)	1Ø, 208-230V~, 60Hz
AVMKC032CA0(1)
AVMKC040CA0(1)
AVMKH020EA(B)0(1)
AVMKH026EA(B)0(1)
AVMKH035EA(B)0(1)
AVMKC020EA(B)0(1)	1Ø, 220-240V~, 50Hz
AVMKC026EA(B)0(1)
AVMKC035EA(B)0(1)
