Marque	SAMSUNG
Modèle	AV-MKH020EA1
Type de produit	Climatiseur split mural
Alimentation	1Ø, 220-240 V~, 50 Hz
Fonctions	Refroidissement, chauffage (pompe à chaleur), séchage
Télécommande	Sans fil ou câblée (optionnelles)
Filtres	Filtre à air lavable, filtre Bio-Pure optionnel
Nettoyage du filtre	Tous les mois, aspirateur ou eau tiède
Remplacement filtre Bio-Pure	Tous les 3 mois environ
Mode dégivrage	Automatique en mode chauffage si givre, durée ~7 min
Température extérieure de fonctionnement (chauffage)	-15 °C à 24 °C
Température extérieure de fonctionnement (refroidissement)	-5 °C à 43 °C
Humidité intérieure maximale (refroidissement)	80 %
Distance maximale télécommande sans fil	7 mètres
Sécurité	Coupez l'alimentation avant nettoyage ; ne pas insérer d'objets ; ne pas réparer soi-même
Installation	Doit être réalisée par un professionnel agréé
Pages de la notice	16 pages

FOIRE AUX QUESTIONS - AV-MKH020EA1 SAMSUNG

Que faire si le climatiseur ne fonctionne pas du tout ?

Vérifiez d'abord si le disjoncteur du climatiseur est déclenché. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le filtre à air ?

Mettez l'appareil hors tension, ouvrez la grille frontale, retirez le filtre, dépoussiérez-le avec un aspirateur ou une brosse, puis lavez-le à l'eau tiède si nécessaire. Laissez sécher avant de le remettre en place. Appuyez ensuite sur le bouton FILTER RESET.

Que signifie l'affichage 'Télécommande câblée' sur l'écran ?

Cela indique un problème. Arrêtez le climatiseur et contactez le service après-vente.

Pourquoi le climatiseur ne chauffe-t-il pas correctement ?

Vérifiez que le mode de fonctionnement sélectionné est bien Chauffage (HEAT). Si la température extérieure est très basse, la capacité de chauffage diminue. Utilisez un appareil de chauffage d'appoint si nécessaire.

Le ventilateur extérieur s'arrête parfois en mode chauffage, est-ce normal ?

Oui, c'est normal. Lorsque les températures intérieure et extérieure sont élevées en mode chauffage, le ventilateur extérieur et le compresseur peuvent s'arrêter momentanément. Attendez que l'appareil redémarre automatiquement.

Comment installer le filtre Bio-Pure optionnel ?

Retirez l'emballage en vinyle du filtre, ouvrez la grille frontale, retirez les attaches de sûreté, insérez le filtre Bio-Pure ou déodorant, puis remontez la grille et les attaches. Changez le filtre tous les trois mois.

Puis-je utiliser des produits inflammables près du climatiseur ?

Non, ne jamais utiliser de produits inflammables à proximité du climatiseur. Respectez les consignes de sécurité pour éviter tout risque d'incendie.

Pourquoi le climatiseur s'arrête-t-il fréquemment sans atteindre la température souhaitée ?

Vérifiez que la température souhaitée est correctement réglée et augmentez la vitesse de ventilation. Un filtre à air obstrué peut aussi être en cause.

Que faire en cas de panne de courant ?

Le climatiseur se met hors tension. Lorsque le courant est rétabli, il redémarre automatiquement dans le dernier mode de fonctionnement utilisé.

Où puis-je trouver les dimensions et le poids du climatiseur ?

Ces informations ne sont pas précisées dans la notice standard. Consultez la fiche technique du produit sur le site du fabricant ou demandez à votre revendeur.

MODE D'EMPLOI AV-MKH020EA1 SAMSUNG

Climatiseur numérique multifonctionnel

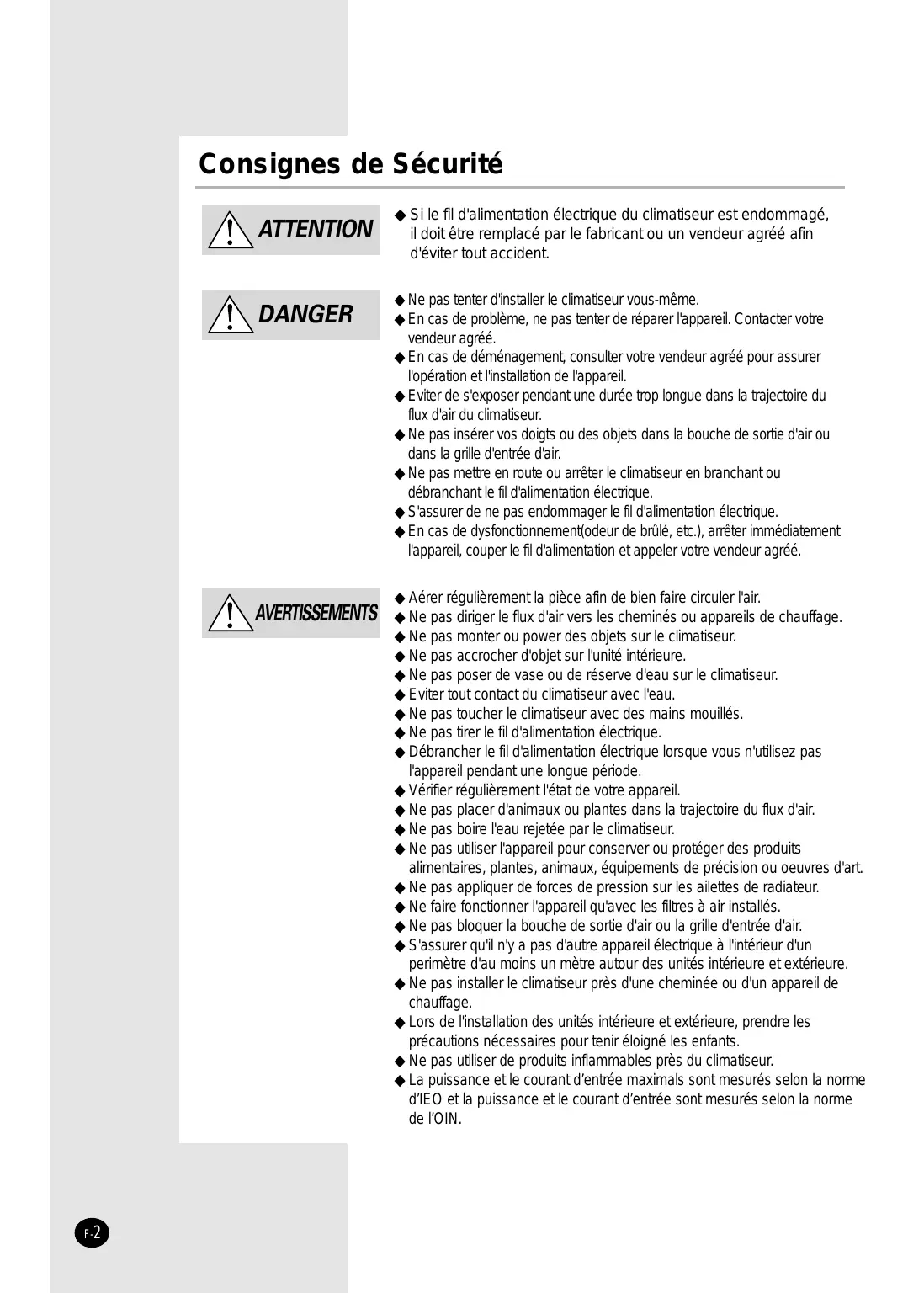

Attention

Si le fil d'alimentation électrique du climatiseur est endommagé, il doit être remplacé par le fabricant ou un vendeur agréé afin d'éviter tout accident.

Danger

DANGER Ne pas tenter d'installer le climatiseur vous-même. En cas de problème, ne pas tenter de réparer l'appareil. Contacter votre vendeur agréé. En cas de déménagement, consulter votre vendeur agréé pour assurer l'opération et l'installation de l'appareil. Éviter de s'exposer pendant une durée trop longue dans la trajectoire du flux d'air du climatiseur. Ne pas insérer vos doigts ou des objets dans la bouche de sortie d'air ou dans la grille d'entrée d'air. Ne pas mettre en route ou arrêter le climatiseur en branchant ou débranchant le fil d'alimentation électrique. S'assurer de ne pas endommager le fil d'alimentation électrique. En cas de dysfonctionnement (odeur de brûlé, etc.), arrêter immédiatement l'appareil, couper le fil d'alimentation et appeler votre vendeur agréé. AVERTISSEMENTS

Avertissements

Aérer régulièrement la pièce afin de bien faire circuler l'air. Ne pas diriger le flux d'air vers les cheminées ou appareils de chauffage. Ne pas monter ou poser des objets sur le climatiseur. Ne pas accrocher d'objet sur l'unité intérieure. Ne pas poser de vase ou de réserve d'eau sur le climatiseur. Éviter tout contact du climatiseur avec l'eau. Ne pas toucher le climatiseur avec des mains mouillées. Ne pas tirer le fil d'alimentation électrique. Débrancher le fil d'alimentation électrique lorsque vous n'utilisez pas l'appareil pendant une longue période. Vérifier régulièrement l'état de votre appareil. Ne pas placer d'animaux ou de plantes dans la trajectoire du flux d'air. Ne pas boire l'eau rejetée par le climatiseur. Ne pas utiliser l'appareil pour conserver ou protéger des produits alimentaires, plantes, animaux, équipements de précision ou œuvres d'art. Ne pas appliquer de forces de pression sur les ailettes du radiateur. Ne faire fonctionner l'appareil qu'avec les filtres à air installés. Ne pas bloquer la bouche de sortie d'air ou la grille d'entrée d'air. S'assurer qu'il n'y a pas d'autre appareil électrique à l'intérieur d'un périmètre d'au moins un mètre autour des unités intérieure et extérieure. Ne pas installer le climatiseur à côté d'une cheminée ou d'un appareil de chauffage. Lors de l'installation des unités intérieure et extérieure, prendre les précautions nécessaires pour tenir éloignés les enfants. Ne pas utiliser de produits inflammables près du climatiseur. La puissance et le courant d'entrée maximaux sont mesurés selon la norme IEC et la puissance et le courant d'entrée sont mesurés selon la norme ISO.

Comment préparer votre climatiseur

Consignes de Sécurité 2 ■ Description des Unités 4 ■ Télécommande sans Fil - Boutons et Affichage 6 ■ Télécommande Câblée - Boutons et Affichage 7 ■ Contrôleur Centralisé 8

Conseils d'utilisation

Conseils d'Utilisation 9 ■ Température et Humidité de Fonctionnement 10 ■ Nettoyer le Climatiseur 11 ■ Comment Installer le Bio-Pure Filter (optionnel) 12 ■ Problèmes et Solutions 13

Spécifications techniques

Les unités peuvent différer selon le modèle.

Unité intérieure

• Modèles de Pompe À Chaleur : Indicateur On/Off (Vert) et Indicateur d'enlèvement de gel (Rouge)
• Modèles de refroidissement unique : Indicateur On/Off

Unité extérieure

TYPE A

Unité extérieure

TYPE B

Unité extérieure

TYPE E

Note

Si l'échangeur de chaleur de l'unité extérieure devient poussiéreux, l'efficacité de refroidissement pourrait diminuer. Nettoyez donc l'échangeur à l'eau quand il devient sale. Toutefois, faites attention quand vous nettoyez la surface de l'appareil, car elle est très tranchante.

Télécommande sans fil - Boutons et affichage

La télécommande sans fil est un accessoire optionnel.

Pour utiliser la télécommande sans fil, voir le manuel approprié.

Note

• Après avoir nettoyé le filtre à air, appuyer sur le bouton de remise en état du filtre.
• Le mode de réchauffement n'est pas sélectionné dans les modèles de refroidissement unique.

Télécommande câblée - Boutons et affichage

La télécommande câblée est un accessoire optionnel et elle est installée au mur.

Pour utiliser la télécommande câblée, voir le manuel approprié.

Note - Ne pas appuyer sur le bouton TEST. Il est réservé à l'inspecteur.

• Après avoir nettoyé le filtre à air, appuyer sur le bouton de remise en état du filtre.

La télécommande câblée allume le voyant FILTER SIGN lorsqu'il est temps de nettoyer le filtre à air ; voir page 11.

• Le mode de réchauffement n'est pas sélectionné dans les modèles de refroidissement unique.

Contrôleur centralisé

Le contrôleur centralisé est un accessoire optionnel et il est installé au mur.

Pour utiliser le contrôleur centralisé, voir le manuel approprié.

Note

Le voyant de fonctionnement s'allume lorsqu'au moins un des climatiseurs reliés au contrôle centralisé fonctionne.

Voici quelques conseils à suivre lors de l'utilisation du climatiseur.

Aspect	Conseil
Chauffage	La pompe à chaleur du climatisationur absorbe la chaleur de l'air extérieur pour l'amener à l'intérieur. Si la température extérieure chaute, la capacité àCHAuffer du climatisationur diminuera églaement. Si la pièce n'est pas encore assezchaude, il est recommendé d'utiliser un appareil dechauffage supplémentaire.
Givre	Lorsque la température extérieure est faible et le tauxd'humiidity élevé, du givre peut se former sur l'unité extérieuren mode HEAT.Si c'est le cas:◆ Le climatisationur neCHAuffe plus.◆ Le mode de dégivrage se déclenchera automatiquementpour une durée d'environ sept minutes.Aucune intervention de votre part n'est nécessaire ; au boutd'environ sept minutes, le climatisationur se remet en marchernormalement.
Températuresiintérieure etextérieurerélevées	Si les températures intérieure et extérieure sont elevéeset si le climatisationur fonctionne en mode HEAT, le ventilateurde l'unité extérieure et le compresseur peuvent s'arrêtermomentanément.Ceci est normal ; attendre simplement jusqu'à ce que leclimatisationur se remette en marche.
Coupure decourant	En cas de panne de courant pendant le fonctionnement duclimatisationur, ce dernier se met hors tension. Lorsque le courantest rétabli, le climatisationur se remet en marche dans le derniermode de fonctionnement utilisé.

Température et humidité de fonctionnement

Vous pouvez utiliser le climatiseur dans les fourchettes de température et d'humidité suivantes.

Si vous utilisez le climatiseur à...		Alors...
Une température elevée		Le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur.
Une température faile		Un dysfonctionnement, uneuite d'eau par exemple, peut s'opérer si l'échangeur de chaleur gèle.
Un taux d'humidité elevé		Des gouttes de condensation peuvent se former sur l'enveloppe de l'unité en cas d'utilisation prolongée.
Mode	Température extérieure	Température interieure	Humidité interieure
Chauffage	-15°C à 24°C environ	27°C maximum	-
Refroidissement	- 5°C à 43°C environ	21°C à 32°C environ	80% maximum
Séchage	-5°C à 43°C environ	18°C à 32°C environ	-

Si l'opération de chauffage est utilisée à moins de 0°C (température extérieure), alors le chauffage ne s'effectue pas à pleine capacité. Si l'opération de refroidissement est utilisée à plus de 33°C (température intérieure), alors le refroidissement ne s'effectue pas à pleine capacité.

Afin de profiter au maximum du climatiseur, il est important de le nettoyer régulièrement pour enlever la poussière accumulée dans le filtre à air.

Portant

Avant de nettoyer le climatiseur, mettez-le hors tension en le débranchant au niveau de la prise secteur.

1. Ouvrir la grille frontale en tirant sur les taquets de l'unité.

Portant

Faire preuve de prudence lors du démontage de la grille frontale et vérifier que les attaches de sécurité ont été bien installées. La grille frontale pourrait tomber subitement et donc vous blesser.

2. Retirer la grille frontale.

2-1 Retirer les attaches de sûreté. 2-2 Ouvrir la grille frontale à environ 45° et la tirer vers l'avant.

3 Sortir le filtre à air.

4 Dépoussiérer le filtre à air à l'aide d'un aspirateur ou d'une brosse. Si la couche de poussière est très importante, plonger le filtre à air dans un détergent liquide chaud, puis le secouer verticalement. 5 Sécher le filtre à air. 6 Insérer le filtre dans la grille frontale. 7 Nettoyer l'unité à l'aide d'un aspirateur ou d'une brosse environ une fois par mois. 8 Remonter la grille frontale et les attaches de sûreté.

Note

Après avoir remonté le climatiseur, appuyez sur le bouton FILTER RESET.

Comment installer le bio-pure filter (optionnel)

Le climatiseur peut être équipé du filtre Bio-Pure ou déodorant pour retirer les particules minuscules. Bien que cela dépende de l'utilisation du climatiseur, le filtre doit généralement être changé tous les trois mois.

1 Retirer l'emballage en vinyle du filtre. Note : Ne retirer l'emballage du filtre que si vous souhaitez l'utiliser. en tirant sur les taquets de l'unité. 3 Retirer la grille frontale.

3-1 Retirer les attaches de sûreté. 3- à environ 45° et la tirer vers l'avant.

4 Insérer un filtre bio-pur ou déodorant. 5 Remonter la grille frontale et les attaches de sûreté.

En cas de problème, commencez d'abord par effectuer les vérifications suivantes. Elles vous éviteront peut-être de faire appel inutilement au service après-vente.

Problème	Explication/Solution
Le climatiseur nefonctionne pas du tout	Vérifier si le disjoncteur du climatiseur a bien eté déclenché.
Télécommande cablee Le climatiseur ne répond pas à la télécommande	s'affiche sur la télécommande cablee. Dans ce cas, arrêté le climatiseur et contacter le service après-vente.
Télécommande cablee Lorsque vous mettez en marche/arrêtez le climatiseur, il ne se met pas en marche/ne s'arrête pas immédiatement.	Dans le cas où plusieurs climatiseurs sont regroupés, les climatiseurs connectés à la télécommande cablee se mettent en marche/s'arrêtent dans l'ordre. Cela peut prendre un certain temps(jusqu'à 32 secondes).
Télécommande sans fil Le climatiseur ne répond pas à la télécommande	Vérifier qu'il n'y a pas d'obstacle entre vous et l'unité. Vérifier l'état des piles de la télécommande sans fil. Vérifier que vous n'êtes pas trop loin de l'unité (sept mètres maximum).
Télécommande sans fil Vous n'entendez pas de bip lorsque vous appuyez sur le bouton (ON/OFF) de la télécommande	Vérifier que la télécommande est orientée vers le capteur de la télécommande de l'unité interieure. Vérifier l'état des piles de la télécommande. S'il y a une lumière forte autour de conditionneur d'air, un trois longueur d'ondes ou signe au néon par exemple, l'appareil ne peut pas être opéré par le télécommander. Dans ce cas là, employez le télécommander après du capteur.
Le climatiseur ne réfroidit pas et ne chauffe pas	Vérifier le mode de fonctionnement que vous avez sélectionné. La température de la pièce peut être trop BASSE ou trop élevée. Le filtré à air peut être bouché ; voir page 11 pour nettoyer le filtré. Vérifier qu'il n'y a pas d'obstacle devant l'unité extérieure.
La température souhaitée n'est jamais atteinte et le climatiseur s'arrête fréquemment	Vérifier que la température souhaitée a été réglée correctement. Augmenter la vitesse de ventilation

Modèle	Alimentation
AVMKH020CA0(1)
AVMKH032CA0(1)
AVMKH040CA0(1)
AVMKC020CA0(1)	1Ø, 208-230V~, 60Hz
AVMKC032CA0(1)
AVMKC040CA0(1)
AVMKH020EA(B)0(1)
AVMKH026EA(B)0(1)
AVMKH035EA(B)0(1)
AVMKC020EA(B)0(1)	1Ø, 220-240V~, 50Hz
AVMKC026EA(B)0(1)
AVMKC035EA(B)0(1)

Ce climatiseur est fabriqué par :

SAMSUNG

ELECTRONICS
