Type de produit	Imprimante d'étiquettes DYMO 500
Caractéristiques techniques principales	Impression thermique directe, résolution d'impression de 600 x 300 dpi
Alimentation électrique	Adaptateur secteur inclus
Dimensions approximatives	15,5 x 10,5 x 20 cm
Poids	1,2 kg
Compatibilités	Compatible avec Windows et Mac OS
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	100-240 V
Puissance	15 W
Fonctions principales	Impression d'étiquettes personnalisées, codes-barres, étiquettes d'expédition
Entretien et nettoyage	Nettoyage régulier de la tête d'impression avec un chiffon doux
Pièces détachées et réparabilité	Réparabilité limitée, pièces de rechange disponibles auprès du fabricant
Sécurité	Utiliser uniquement avec l'adaptateur fourni, éviter l'exposition à l'eau
Informations générales utiles	Vérifier la compatibilité avec les logiciels d'étiquetage avant l'achat

FOIRE AUX QUESTIONS - 500 KIT DYMO

Comment installer le DYMO 500 KIT ?

Pour installer le DYMO 500 KIT, commencez par déballer le produit. Connectez-le à votre ordinateur via un port USB. Ensuite, installez le logiciel DYMO Label installé à partir du CD fourni ou téléchargez-le depuis le site officiel de DYMO.

Pourquoi mon imprimante DYMO 500 ne s'allume-t-elle pas ?

Vérifiez que l'imprimante est correctement branchée à une source d'alimentation. Assurez-vous également que le câble d'alimentation est en bon état. Si l'imprimante ne s'allume toujours pas, essayez de la brancher sur une autre prise de courant.

Comment changer le rouleau d'étiquettes sur le DYMO 500 KIT ?

Pour changer le rouleau d'étiquettes, ouvrez le couvercle de l'imprimante en appuyant sur le bouton de déverrouillage. Retirez le rouleau usé et insérez le nouveau rouleau d'étiquettes en veillant à ce qu'il soit correctement positionné. Refermez le couvercle et vérifiez que l'étiquette passe correctement à travers le guide.

Le DYMO 500 ne reconnaît pas le rouleau d'étiquettes, que faire ?

Assurez-vous que le rouleau d'étiquettes est bien installé et qu'il s'agit d'un rouleau compatible avec le DYMO 500. Vérifiez également que le capteur d'étiquettes n'est pas obstrué par de la poussière ou des débris. Si le problème persiste, essayez de redémarrer l'imprimante.

Comment imprimer à partir de mon smartphone ou tablette ?

Pour imprimer à partir de votre smartphone ou tablette, téléchargez l'application DYMO Connect disponible sur l'App Store ou Google Play. Assurez-vous que votre appareil est connecté au même réseau Wi-Fi que votre imprimante DYMO 500. Suivez les instructions dans l'application pour commencer à imprimer.

Pourquoi mes étiquettes sont-elles floues ou mal imprimées ?

Les étiquettes peuvent être floues en raison d'une tête d'impression sale. Nettoyez la tête d'impression avec un chiffon doux et sec. Vérifiez également que vous utilisez le bon type d'étiquettes et que l'imprimante est correctement configurée dans le logiciel DYMO Label.

Comment mettre à jour le logiciel DYMO Label ?

Pour mettre à jour le logiciel DYMO Label, ouvrez le programme sur votre ordinateur. Allez dans le menu 'Aide' et sélectionnez 'Vérifier les mises à jour'. Suivez les instructions à l'écran pour télécharger et installer la dernière version.

Où puis-je trouver des rouleaux d'étiquettes compatibles ?

Vous pouvez trouver des rouleaux d'étiquettes compatibles pour le DYMO 500 KIT dans les magasins de fournitures de bureau, les grandes surfaces ou en ligne sur des sites de commerce électronique.

MODE D'EMPLOI 500 KIT DYMO

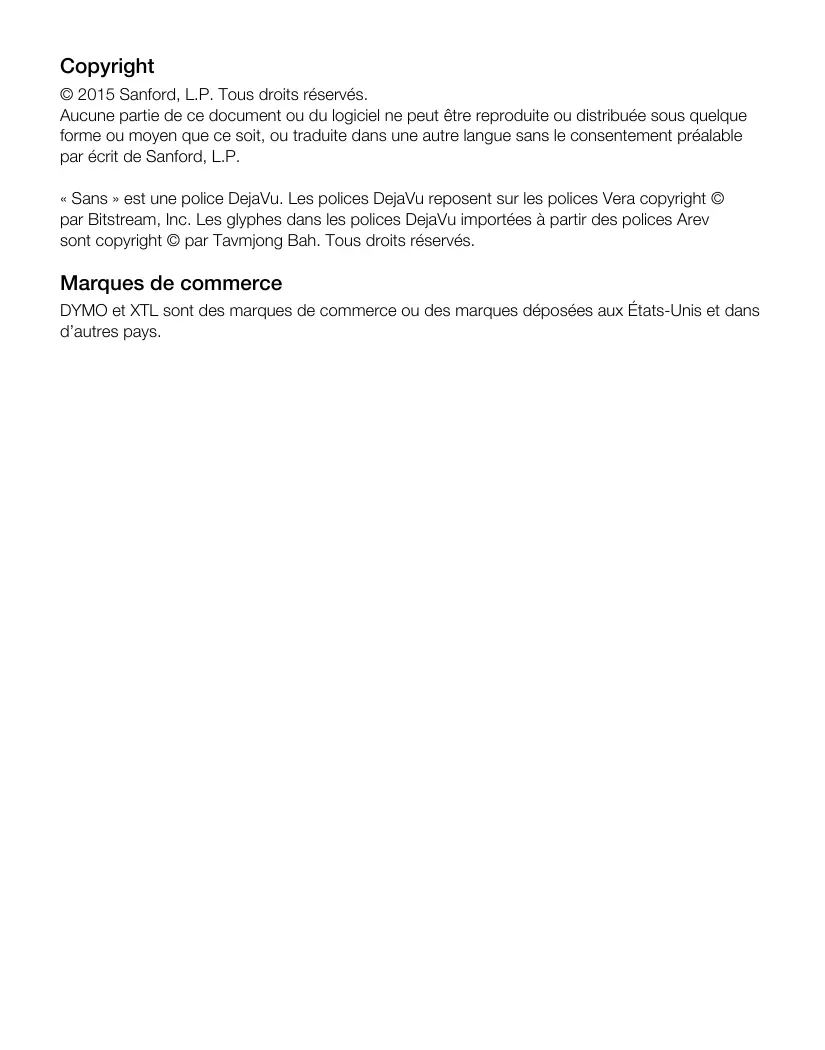

© 2015 Sanford, L. P. Tous droits réservés.

Aucune partie de ce document ou du logiciel ne peut être reproduite ou distribuée sous quelle forme ou moyen que ce soit, ou traduite dans une autre langue sans le consentement préalable par écrit de Sanford, L. P.

« Sans » est une police DejaVu. Les polices DejaVu reposent sur les polices Vera copyright © par Bitstream, Inc. Les glyphs dans les polices DejaVu importées à partir des polices Arev sont copyright © par Tavmjong Bah. Tous droits réservés.

Marques de commerce

DYMO et XTL sont des marques de commerce ou des marques déposées aux États-Unis et dans d'autres pays.

Guide de démarrage rapide

Le présent guide décrit certaines des fonctions de votre étiqueteuse XTL™ 500. Lisez les sections suivantes pour en savoir plus sur l'utilisation de votre étiqueteuse.

Pour obtenir des informations complètes sur l'utilisation de votre étiqueteuse, téléchargez le Guide d'utilisation XTL™ 500 depuis l'un des emplacements suivants :

support.dymo.com - Dans le menu Aide du logiciel DYMO ID™ (téléchargement gratuit) - En utilisant le code QR pour le télécharger sur votre appareil mobile.

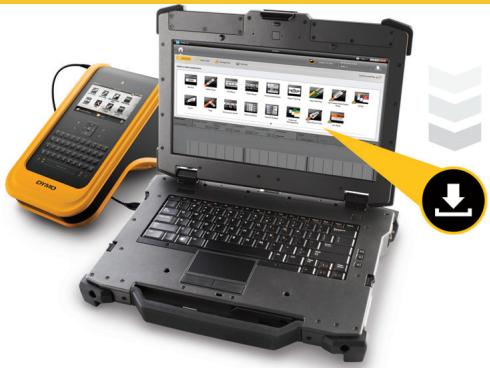

Enregistrement de l'étiqueteuse

Rendez-vous sur www.dymo.com/register pour enregistrer votre étiqueteuse en ligne. Au cours de la procédure d'enregistrement, vous aurez besoin du numéro de série, qui se trouve sous le couvercle du compartiment à étiquettes. Enregistrez votre étiqueteuse pour bénéficier de ces avantages :

• Notification des mises à jour du logiciel par courrier électronique
• Offres spéciales et annonce de nouveaux produits

Téléchargez la dernière version du logiciel DYMO ID™ depuis le site Web DYMO à l'adresse suivante : support.dymo.com.

Vous recevez des notifications vous informant de la disponibilité des mises à jour du logiciel DYMO ID™ et de l'étiqueteuse.

Déballage de votre étiqueteuse

Ne connectez pas l'étiqueteuse à votre ordinateur tant que l'installation du logiciel n'est pas terminée.

1 Déballez votre étiqueteuse et conservez l'emballage. 2 Assurez-vous qu'il ne manque aucun des articles de la Figure 1.

Figure 1

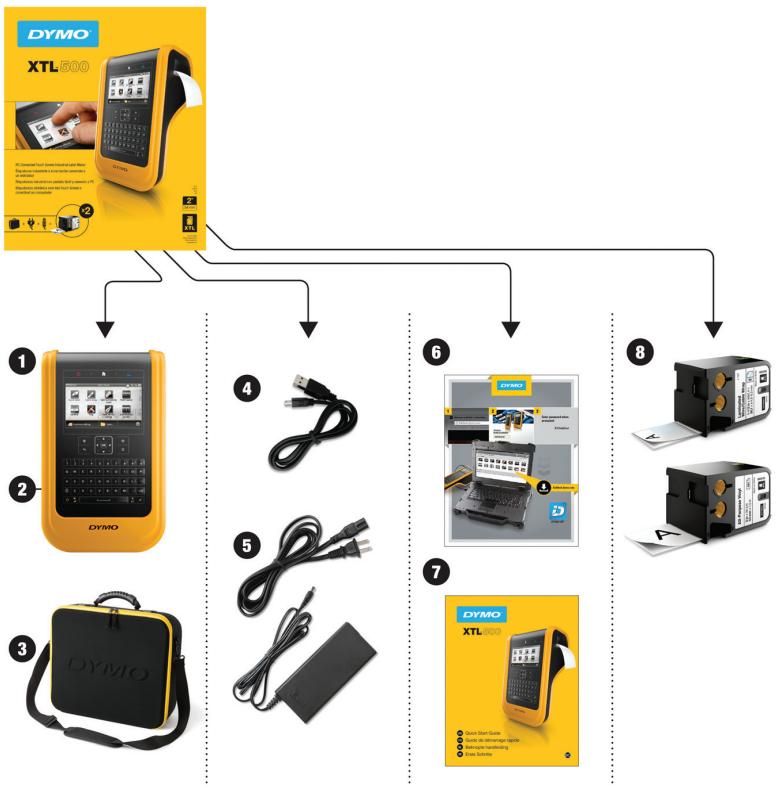

Contenu de l'emballage

1 Étiqueteuse XTL 500 2 Batterie rechargeable lithium-polymère (installée) 3 Sac de transport

4 Cable USB 5 Adaptateur secteur et cordon 6 Carte de téléchargement du logiciel

7 Guide de démarrage rapide 8 Cartouches d'étiquettes XTL (quantité et type variables)

Insertion de la cartouche d'étiquettes

Votre étiqueteuse utilise des cartouches d'étiquettes DYMO XTL™, disponibles dans différentes largeurs et matériaux, y compris des étiquettes en continu et prédimensionnées. Consultez le site www.dymo.com pour de plus amples informations sur l'achat de cartouches d'étiquettes.

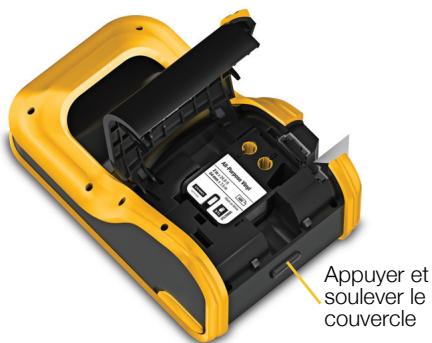

Appuyez sur le bouton situé sur le dessus de l'étiqueteuse et soulevez le couvercle du compartiment à étiquettes. Reportez-vous à la Figure 2.

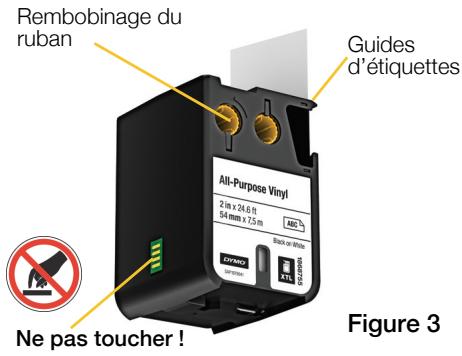

Assurez-vous que la bande et le ruban sont tendus le long de l'ouverture de la cartouche d'étiquettes et que la bande passe entre les guides d'étiquettes. Reportez-vous à la Figure 3. Pour tendre le ruban, tournez la bobine de rembobinage du ruban dans le sens indiqué par la flèche sur la cartouche.

Évitez de toucher la puce électronique sur le côté de la cartouche d'étiquettes.

Insérez la cartouche d'étiquettes et appuyez fermement jusqu'à ce que vous sentiez un déclic.

Fermez le couvercle du compartiment à étiquettes.

Figure 2

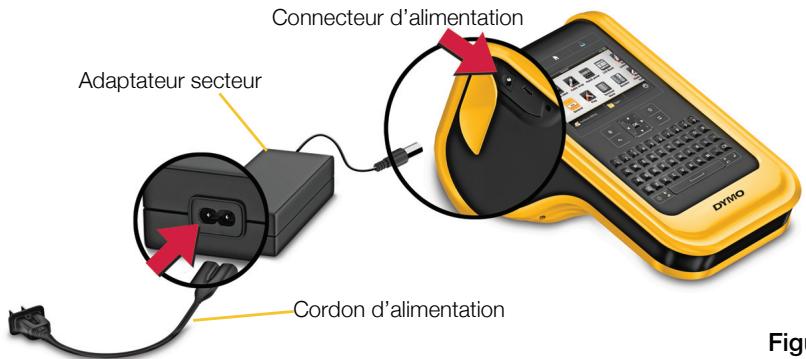

Chargement de la batterie

L'étiqueteuse est alimentée par une batterie lithium-polymère (LiPo) rechargeable. La batterie, livrée avec votre étiqueteuse, est déjà installée et partiellement chargée à l'expédition.

Un adaptateur secteur, livré avec votre étiqueteuse, permet de recharger la batterie. Il faut environ 3 heures et demie pour charger entièrement la batterie.

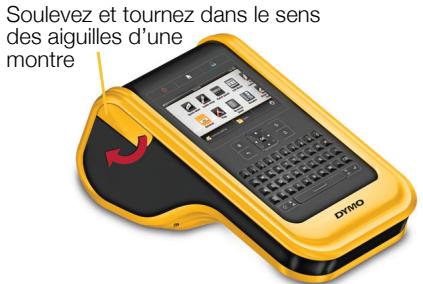

Soulevez le capot du connecteur sur le côté de l'étiqueteuse et tournez dans le sens des aiguilles d'une montre. Reportez-vous à la Figure 4.

Branchez le cordon d'alimentation à l'adaptateur secteur. Reportez-vous à la Figure 5.

Branchez l'adaptateur secteur dans le connecteur d'alimentation, puis le cordon d'alimentation dans la prise de courant. Reportez-vous à la Figure 5.

Figure 4

Figure 5

N'oubliez pas de dire les consignes de sécurité LiPo à la page 25.

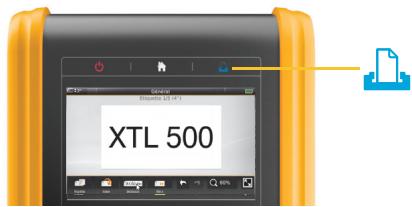

Impression de votre première étiquette

À la première mise sous tension de l'appareil, vous êtes invité à sélectionner la langue et les unités de mesure. Ces sélections restent actives jusqu'à ce que vous les modifiiez.

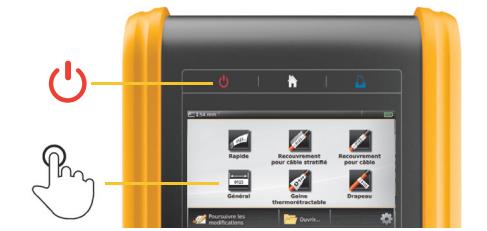

1 Appuyez sur pour mettre l'étiqueteuse sous tension. Le cas échéant, modifiez la langue et les unités de mesure, lorsque vous y êtes invités.

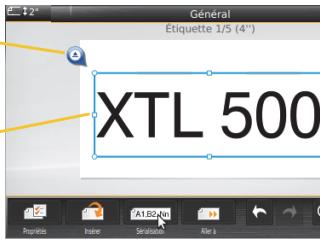

3 Tapotez sur puis sélectionnez et la longueur de l'étiquette. Saisissez du texte. 4 Tapotez sur pour modifier la taille et le formatage du texte, le cas échéant. 5 Appuyez sur pour imprimer. L'étiquette est découverte automatiquement. Appuyez sur et maintenez enfoncé pour modifier les options d'impression et de découpe. 6 Retirez le papier de protection de l'étiquette pour faire apparaître l'adhésif, puis placez l'étiquette sur une surface propre et sèche.

Tapez pour modifier la taille et le style du texte

Saisir le texte

Retirez le papier de protection prédécoupé

Étiquettes continues

Décollez l'étiquette du papier de protection

Étiquettes prédimensionnées

Reportez-vous au Guide d'utilisation sur le site support.dymo.com pour de plus amples détails sur l'utilisation de votre étiqueteuse.

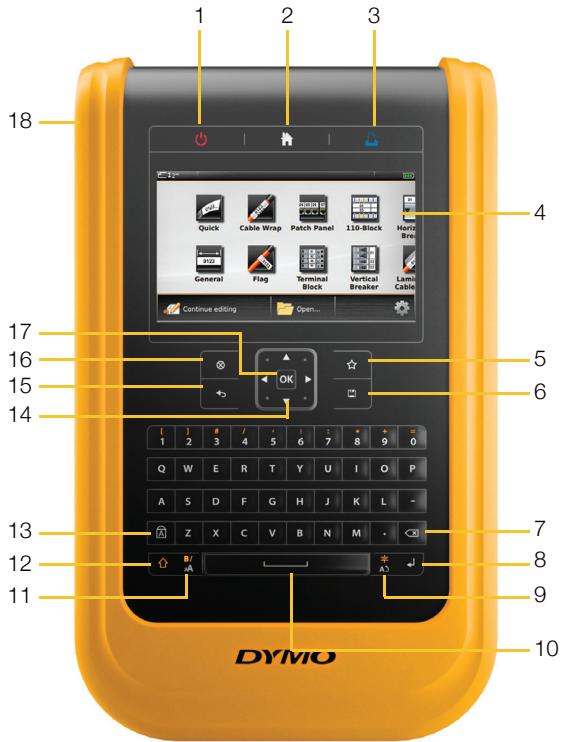

Présentation de votre étiqueteuse

Familiarisez-vous avec les fonctions présentées ci-dessous.

1 Marche/Arrêt (Annuler l'impression) 2 Accueil 3 Imprimer/Options d'impression 4 Affichage de l'écran tactile 5 Favoris 6 Enregister

7 Retour arrêt/Supprimer 8 Retour 9 Rotation/Alignment 10 Barre d'espacement 11 Taille/Style de texte 12 Majuscules

13 Verrouillage majuscules 14 Navigation 15 Retour 16 Nouvelle étiquette/ Effacer 17 OK 18 Alimentation/ Connecteurs USB

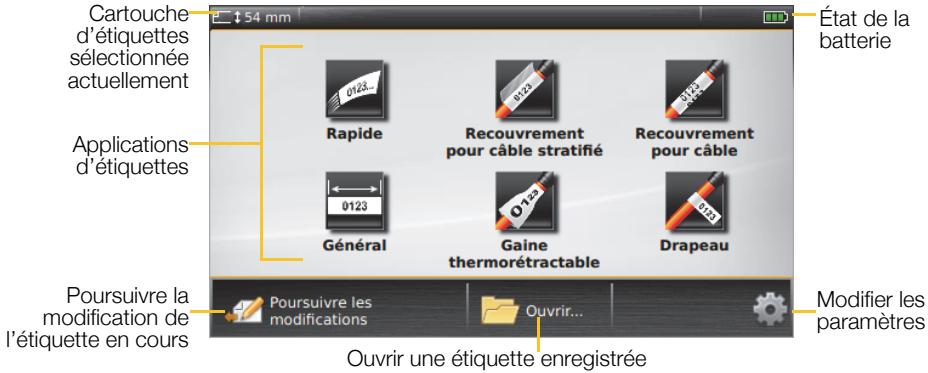

La figure ci-dessous montre les principales fonctions proposées dans l'écran d'accueil.

Différentes applications d'étiquettes sont à votre disposition pour votre tâche d'étiquetage spécifique :

Rapide

Recouvrement pour câble

Panneau de brassage

110-Block

Recouvrement pour fil/cable stratifié

Bloc de jonction

Marquage du tuyau

Arc électrique

Sécurité

Général

Drapeau

Panneau de distribution

Disjoncteur horizontal

Gaine thermorétractable

Disjoncteur vertical

Suivi des immobilisations

Gestion des matériaux

Conseils :

• Tapez une fois pour sélectionner une application d'étiquettes.
• Vous pouvez imprimer une étiquette en sélectionnant l'application d'étiquettes appropriée, à condition d'insérer une cartouche d'étiquettes compatible.
• Un symbole d'avertissement s'affiche lorsqu'une application d'étiquettes et la cartouche d'étiquettes insérée sont incompatibles.
• Les applications d'étiquettes appropriées pour la cartouche d'étiquettes insérée s'affichent à gauche des applications d'étiquettes que vous ne pouvez pas imprimer avec la cartouche d'étiquettes.

Éditeur d'étiquettes

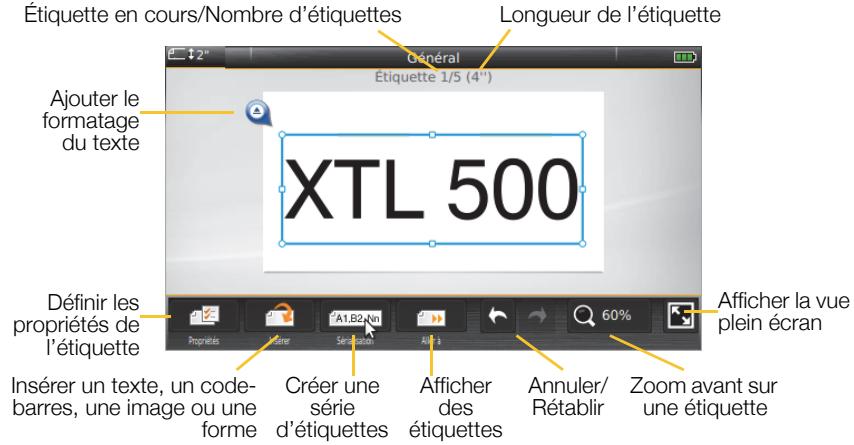

La figure suivante montre les fonctions communes à la plupart des éditeurs d'étiquettes.

Utilisation de l'écran tactile

Vous pouvez contrôler l'écran tactile avec vos doigts ou un stylet en plastique à bout arrondi, pour tapoter une fois, deux fois, faire glisser et faire défiler des éléments à l'écran.

Faire glisser pour sélectionner plus ou moins de texte

Faire glisser les poignées pour redimensionner des objets

Taper deux fois pour sélectionner un

Tapoter	Pour sélectionner une action ou un objet, ou pour déplacer la position du curseur dans le texte.
Tapoter deux fois	Pour sélectionner un mot, modifier un code-barres, une forme ou un objet image.
Faire glisser	Pour sélectionner plus ou moins de texte dans un objet texte. Pour déplacer le texte sélectionné ou un objet. Maintenez enforcé tout en faisant glisser pour copier le texte sélectionné.
Faire défiler	Pour faire défiler des menus, des listes et des étapes de l'assistant.

Reportez-vous au Guide d'utilisation sur le site support.dymo.com pour de plus amples détails sur l'utilisation de votre étiqueteuse.

Utilisation de l'étiqueteuse avec l'ordinateur

Vous pouvez utiliser votre étiqueteuse pour imprimer des étiquettes en mode autonome ou directement depuis votre ordinateur à l'aide de la dernière version du logiciel DYMO ID™.

Téléchargement et installation du logiciel DYMO ID™

Ne connectez pas l'étiqueteuse à votre ordinateur tant que l'installation du logiciel n'est pas terminée.

Pour installer le logiciel

1 Téléchargez la dernière version du logiciel DYMO ID™ depuis le site Web DYMO à l'adresse suivante : support.dymo.com. 2 Suivez les instructions du programme d'installation.

Connexion de l'étiqueteuse à l'ordinateur

L'étiqueteuse se connecte à votre ordinateur à l'aide de la connexion USB située sur le côté gauche de l'étiqueteuse.

Ne connectez pas l'étiqueteuse à votre ordinateur tant que l'installation du logiciel n'est pas terminée.

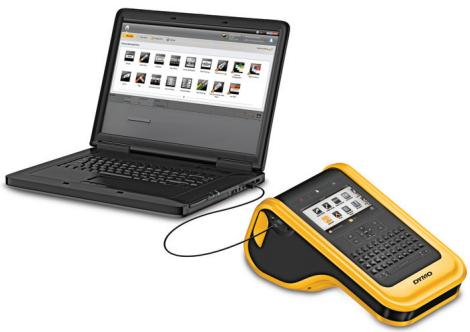

Pour connecter l'étiqueteuse à l'ordinateur

1 Soulevez le capot du connecteur sur le côté gauche de l'étiqueteuse, puis faites glisser le capot dans le sens des aiguilles d'une montre pour faire apparaitre les connecteurs. 2 Branchez le câble USB dans le connecteur USB de l'étiqueteuse, puis dans un port USB disponible sur votre ordinateur.

Sousez désormais imprimer directement à l'aide du logiciel DYMO ID^TM ou transférer les étiquettes sur l'étiqueteuse pour les imprimer ultérieurement.

Utilisation du logiciel DYMO ID™

Vous supportez utiliser cette étiqueteuse comme étiqueteuse autonome pour imprimer des étiquettes directement depuis votre ordinateur à l'aide de la dernière version du logiciel DYMO ID^TM

Utilisez le logiciel DYMO ID™ pour produire des étiquettes en grande série.

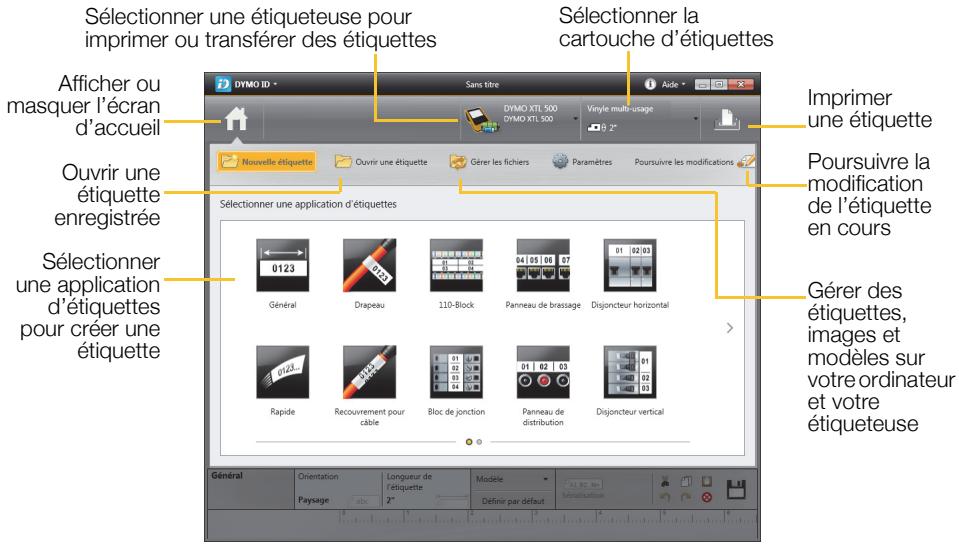

La figure ci-dessous montre certaines des fonctions proposées par le logiciel DYMO ID™.

Pour imprimer une étiquette

1. Cliquez sur Général dans l'écran d'accueil. 2. Saisissez du texte. 3. Cliquez sur pour imprimer l'étiquette.

Pour de plus amples informations sur l'utilisation du logiciel, consultez l'aide DYMO ID™.

Le menu Aide permet d'afficher les informations suivantes :

Aide DYMO IDTM Guide d'utilisation DYMO ID™ Guide d'utilisation XTL™ 500

Type de batterie: LiPolymer 14.8 v 2000 mah 29.6 wh

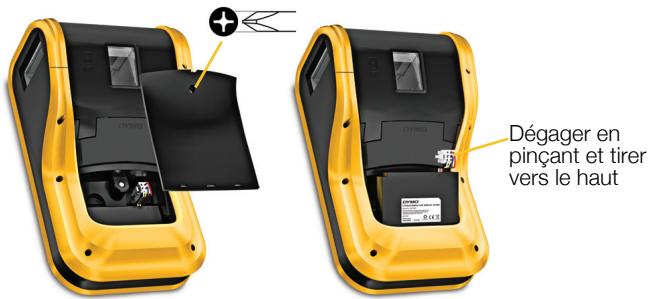

Une manipulation sans précaution d'une batterie lithium-polymère rechargeable risque d'entraîner des fuites, un échauffement, un dégagement de fumée, une Explosion ou un incendie. Les performances de la batterie risquent de se dégrader et d'entraîner une panne. Le dispositif de protection installé dans la batterie risque également d'être endommagé. L'appareil risque d'être endommagé, ce qui peut occasionner des blessures aux utilisateurs. Respectez à la lettre les instructions ci-dessous.

Pendant le chargement de la batterie

DANGER

Pour réduire les risques associés aux incendies et aux explosions et éviter des blessures graves, voir mortelles : ■ Danger d'explosion si une batterie n'est pas manipulée, chargée, éliminée ou remplaceée correctement. Remplacez unquèlement par une batterie du même type ou d'un type équivalent recommendé par DYMO. ■ Lorsque vous chargez la batterie, utilisez unquèument l'adaptateur de charge fourni et respectez les consignes duprésent guide. ■ Évitez tout branchement direct dans une prise électrique ou dans un chargeur d'allume-cigare. ■ Ne stockez pas la batterie à proximité d'une source de chaleur ou de températures très élevées supérieures à 60°C (140°F), par exemple, un vehicule, le rayonnement du soleil particulièrement intense. ■ Ne court-circuitez en aucun cas les batteries. ■ Ne chargez jamais les batteries àproximalé d'objets facilement inflammables.

ATTENTION

Pour réduire les dangers associés à différents risques, qui peuvent provoquer des blessures mineures ou modérées et/ou des dommages matériels s'ils ne sont pas évités : ■ Veuillez dire le présence Guide d'utilisation dans son intégralité avant de charger la batterie. ■ Les cellules au lithium doivent être totalément déchargées avant leur élimination. ■ Veillez toujours à eliminer la batterie en respectant la réglementation locale, régionale et nationale. ■ La batterie doit uniquement être chargée dans la plage de température de 0°C à 45°C (32°F à 113°F).

Pour réduire les risques associés aux incendies et aux explosions et éviter des blessures graves, voire mortelles ou des dommages matériels :

• Arrêtez de charger la batterie si elle ne se charge pas entièrement dans le délai imparti.
• Ne laissez jamais les batteries sans surveillance pendant le chargement. N'essayez pas de charger une cellule endommagée. Retirez immédiatement la batterie de l'appareil ou du chargeur et cessez toute utilisation si la batterie dégage une odeur, génère de la chaleur, se décolore ou se déforme, ou présente des anomalies pendant l'utilisation.

Pendant le déchargement de la batterie

AVERTISSEMENT	Pour réduire les risques associés aux incendies et aux explosions et éviter des blessures graves, voir mortelles ou des dommages matériels :Utilisez la batterie uniquement dans l'appareil spécifique. Ne décharge pas la batterie à proximé d'une source de chaleur ou de températures très élevées supérieures à 60°C (140°F), par exemple, un vehicule, le rayonnement du soleil particulièrement intense.
ATTENTION	Pour réduire les dangers associés à différents risques, qui peuvent provoquer des blessures mineures ou modérées et/ou des dommages matériels s'ils ne sont pas évités : La batterie doit uniquement être utilisée dans la plage de température de -10°C à 60°C (14°F à 140°F).

3 Ans de garantie

Votre machine électronique DYMO est garantie contre tout défaut de pièces et de main d'œuvre pendant une période de 3 ans à compter de la date d'achat. DYMO réparera ou remplacera gratuitement toute machine qui répond aux conditions suivantes:

1 Les machines retournées sous garantie doivent être accompagnées d'un courrier spécifique au problème rencontré ainsi que d'une preuve de la date d'achat et de l'ensemble des renseignements suivants : nom, téléphone, adresse complète - rue, numéro de bâtiment, code postal, ville, pays. 2 Les machines doivent être retournées à DYMO dans leur emballage d'origine. DYMO ne pourrait pas être tenu responsable en cas de perte ou de détérioration au cours de l'envoi. 3 Les machines doivent avoir été utilisées en parfait respect des instructions d'utilisation. DYMO ne pourra pas être tenu responsable en cas de panne causée par un accident, une mauvaise utilisation, une transformation ou une négligence. 4 DYMO n'accepte aucune responsabilité en cas de perte, détermination ou dépense quelconque résultant des machines, des accessoires ou de leur utilisation, mais accepte la responsabilité éventuelle d'un décès ou d'une blessure corporelle à la suite de l'utilisation du produit. 5 Les imprimantes DYMO sont conçues pour être utilisées uniquement avec des étiquettes de la marque DYMO. Cette garantie ne couvre pas les dysfonctionnements ou les dommages provoqués par l'utilisation d'étiquettes de fabricants tiers. 6 Cette garantie n'affecte pas vos droits statutaires de consommateurs.

Que faire si l'appareil est en panne?

DYMO vous propose les options suivantes:

• Site internet DYMO: dans la plupart des cas, une visite sur le site www.dymo.com peut répondre à vos besoins. Cliquez sur "Assistance technique" et vous trouverez des informations utiles sur votre produit comme les FAQs (questions les plus souvent posées) et les moyens de résoudre les problèmes courants. La notice d'utilisation est également téléchargeable.
• Helpdesk DYMO : Vous pouvez appeler au numéro suivant la Hotline DYMO, un opérateur vous aidera à identifier la nature exacte du problème et vous conseillera sur la marche à suivre :

FR 0157324846

CH [phone]

BE +32-(0)2/7007453

Intl [phone]

• Repair service: Dans le cas d'une machine défectueuse, vous pouvez l'enregistrer sur www.dymoservice.com, où vous pourrez obtenir des instructions vous permettant de nous l'envoyer pour réparation.
