MODE D'EMPLOI ROB600 MCCULLOCH
N'oubliez pas que l'opérateur est responsable des accidents ou dangers aux tiers et à leurs biens.
Conservez le manuel de l'opérateur en lieu sûr pour référence ultérieure !
Cet appareil n'est pas destiné à une utilisation par des personnes (ou des enfants) aux capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience et de connaissances, sauf si elles ont bénéficié de la surveillance ou des instructions concernant l'utilisation de l'appareil d'une personne responsable de leur sécurité. Il convient de surveiller les enfants et de les empêcher de jouer avec l'appareil.
Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des handicaps physiques, sensoriels ou mentaux ou manquant d'expérience et de connaissances à condition qu'ils aient reçu la surveillance ou les instructions appropriées concernant l'utilisation de l'appareil en toute sécurité et qu'ils aient bien compris les risques encourus.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et les opérations d'entretien de l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.

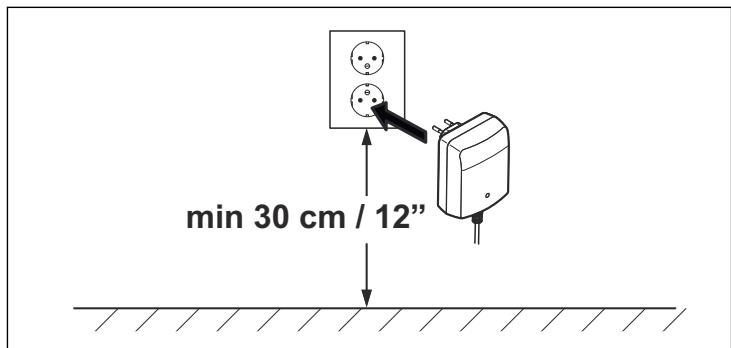

Ne branchez jamais l'alimentation électrique à une prise si la fiche ou le fil est endommagé. Les fils endommagés ou emmêlés augmentent le risque de choc électrique.
Ne chargez la batterie que dans la station de charge incluse. Utilisez toujours le bloc d'alimentation d'origine. Une utilisation inappropriée peut provoquer un choc électrique, une surchauffe ou une fuite de liquide corrosif de la batterie. En cas de fuite d'électrolyte, nettoyez avec de l'eau ou un agent de neutralisation et en cas de contact avec les yeux, consultez un médecin.
Utilisez uniquement les batteries d'origine recommandées par le fabricant. La sécurité du produit ne peut pas être garantie avec des batteries autres que celles d'origine. N'utilisez pas de batteries non rechargeables.
L'appareil doit être déconnecté de l'alimentation secteur lors de la dépose de la batterie.
Numéro de série:
Code PIN:
Code d'enregistrement du produit:
Le code d'enregistrement du produit est un document précieux qu'il convient de conserver dans un endroit sûr. Ce code vous servira par exemple à enregistrer votre produit sur le site Web de McCULLOCH ou pour déverrouiller la tondeuse robot en cas de perte du code PIN. La clé d'enregistrement du produit figure sur un document séparé qui se trouve dans l'emballage.
En cas de vol de votre tondeuse robot, il est important d'en informer McCULLOCH. Contactez votre représentant McCULLOCH local en indiquant le numéro de série de la tondeuse robot ainsi que son code d'enregistrement afin de l'enregistrer comme volée dans une base de données internationale. Il s'agit d'une étape importante de la procédure de protection contre le vol permettant de réduire l'intérêt à acheter et vendre des tondeuses volées.
Gardez toujours le numéro de série de la tondeuse à portée de main lorsque vous contactez votre représentant McCULLOCH local, pour obtenir une assistance plus rapide.
Sommaire
Description du produit 3
Présentation du produit. 5
Symboles concernant le produit. 6
Sécurité
Définitions de sécurité 6
Instructions générales de sécurité 6
Consignes de sécurité pour le fonctionnement. 7
Installation
Présentation 9
Préparations. 10
Chargement de la batterie. 13
Cable périphérique. 13
Connexion du câble périphérique. 18
Installation du câble guide. 18
Vérification de l'installation. 21
Premier démarrage et calibration 21
Test d'arrimage à la station de charge. 21

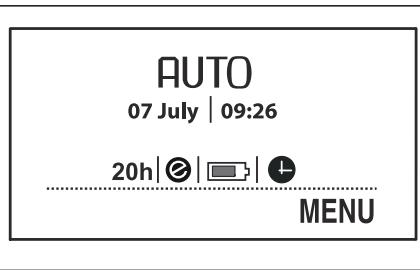

Panneau de commande 21
Menu principal 22
Minuterie. 24
Installation - ROB R1000 25
Sécurité 27
Paramètres 28

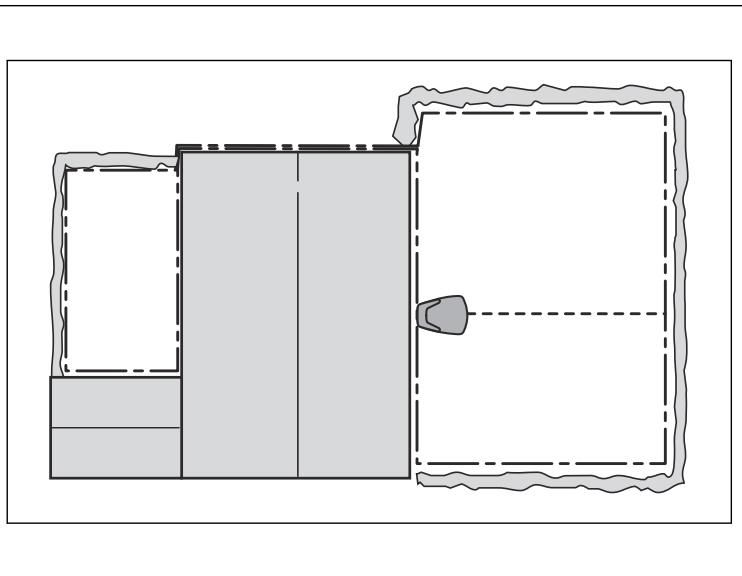

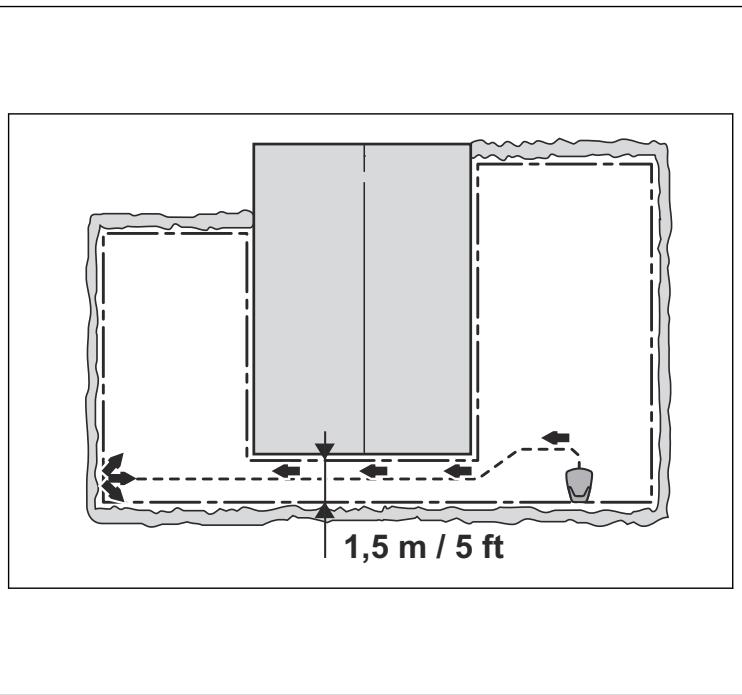

Exemples de jardins 30
Utilisation
Sélection du mode de fonctionnement 33

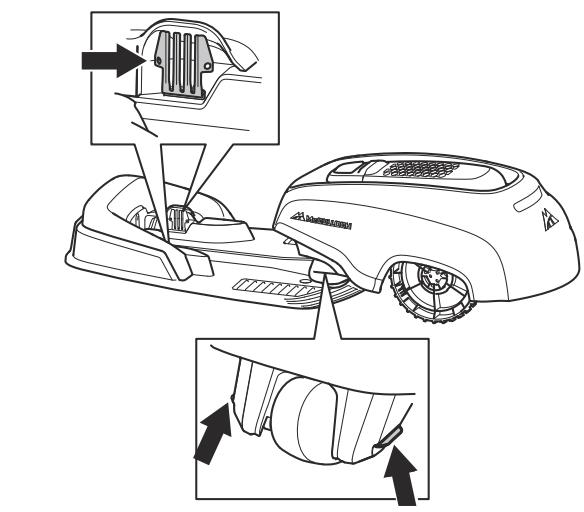

Charger une batterie entièrement déchargée 34
Minuterie et mise en veille 35
Démarrage 36
Arrêt. 36
Mise hors tension 36
Réglage de la hauteur de coupe 36
Entretien
Introduction - entretien 37
Nettoyage 37
Remplacement des lames 38

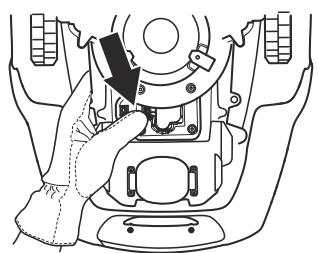

Remplacement de la batterie. 38
Dépannage
Introduction - Dépannage 39
Voyant de la station de charge 42
Symptômes 43
Recherche de coupures dans la boucle du câble. 45
Transport, entreprises et mise au rebut
Transport. 47
Rangement hivernal. 47
Après le remisage hivernal. 47
Informations environnementales. 48
Caractéristiques techniques
Caractéristiques techniques. 48
Garantie
Conditions de garantie 49
Déclaration de conformité CE. 50
Description du produit
Félicitations pour le produit d'une qualité exceptionnelle que vous avez sélectionné. Pour tirer le meilleur parti de votre robot de tonte McCULLOCH, vous devez en connaître le fonctionnement. Ce manuel d'utilisation contient des informations importantes relatives au robot de tonte, à son installation et à son utilisation.
En complément de ce manuel de l'opérateur, vous trouverez des vidéos d'information avec les instructions disponibles sur le site Web de McCulloch, www.mcculloch.com.
N'oubliez pas que l'opérateur est responsable des accidents ou dangers aux tiers et à leurs biens.
McCULLOCH travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception, l'aspect et le fonctionnement sans préavis.
Capacité
Le robot de tonte est recommandé pour les tailles de pelouse allant jusqu'à la capacité maximale indiquée dans la section relative aux caractéristiques techniques.
La taille de la zone de couverture du robot de tonte dépend principalement de l'état des lames et du type, de la taille et de l'humidité de l'herbe. La forme du jardin joue également un rôle important. Le robot de tonte représentera un meilleur rendement dans un jardin essentiellement constitué de grandes pelouses ouvertes que dans un jardin divisé en plusieurs petites pelouses séparées par des arbres, des massifs de fleurs et des chemins.
Un robot de tondeuse complètement chargé tond pendant 60 à 80 minutes, en fonction de l'âge de la batterie et de l'épaisseur de l'herbe. Le robot de tonte se charge ensuite pendant 50 à 60 minutes. Le temps de charge peut varier, entre autres, en fonction de la température ambiant.
Technique de tonte

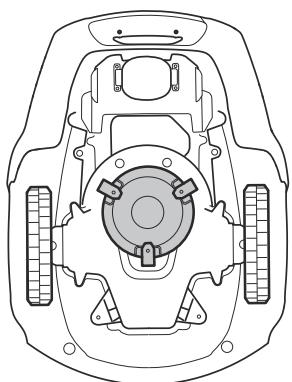

Le système de coupe du robot de tonte repose sur un principe efficace à faible consommation d'énergie. Contrairement à de nombreuses tondeuses classiques, le robot de tonte coupe l'herbe en douceur.
Pour un résultat de tonte optimal, il est recommandé d'utiliser principalement le robot de tonte par temps sec. Le robot de tonte convient également pour une tonte par temps de pluie ; toutefois, l'herbe humide adhère plus facilement au robot, ce qui induit un risque accru de dérapage dans les pentes raides.
Pour un résultat de toute optimal, les lames doivent être en bon état. Pour qu'elles restent aiguisées aussi longtemps que possible, il est important de débarrasser la pelouse des branches, des petites pierres et de tout autre objet.
Remplacez les lames régulièrement pour obtenir des résultats de toute optimaux. Il s'agit d'une procédure très simple. Consultez la section Remplacement des lames à la page 38.
Méthode de travail
Le robot de tonte tond automatiquement la pelouse. Il alterne en continu entre tonte et charge.

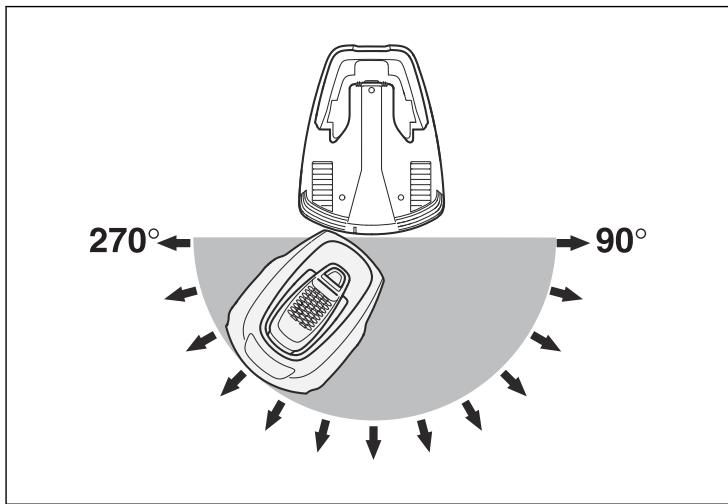

Lorsque la batterie est complètement chargée, le robot de tonte quitte la station de charge et commence à tondre dans une direction aléatoire comprise dans un secteur allant de à.
Pour obtenir une coupe uniforme, même dans les endroits inaccessibles du jardin, le robot de tonte peut suivre le câble guide depuis la station de charge jusqu'à son emplacement de connexion au câble périphérique, d'où elle commence à tondre.

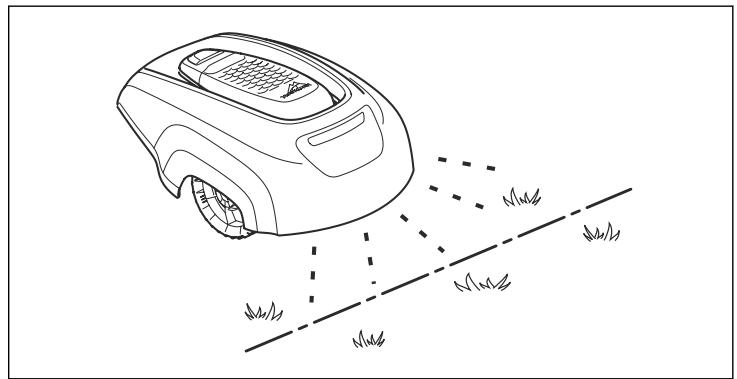

Quand le carénage du robot de tonte rencontre un obstacle, il fait marche arrière et désigne une nouvelle direction.
Deux capteurs, l'un à l'avant et l'autre à l'arrière du robot de tonte, détectent le moment où le robot de tonte s'approche du câble périphérique. Le robot de tonte peut
dépasser le câble de 28 centimètres maximum avant de repartir en arrêté.

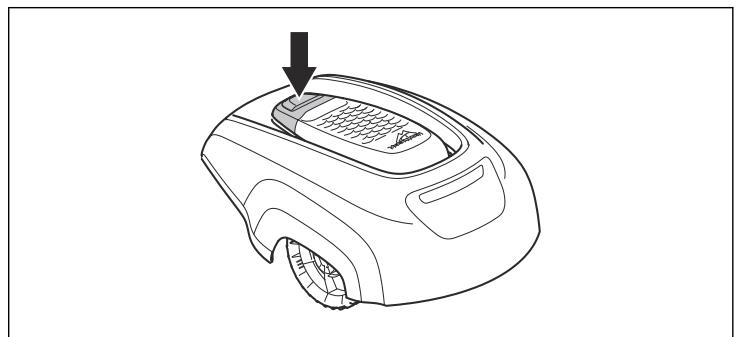

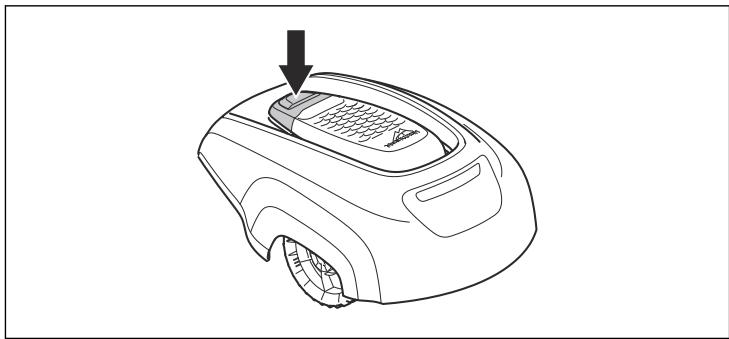

Le bouton STOP sur le dessus du robot de toute sert principalement à arrêter le robot en cours de fonctionnement. Lorsque le bouton STOP est actionné, un capot s'ouvre pour laisser apparaître le panneau de commande. Le bouton STOP reste enfoncé tant que le capot n'est pas refermé. Le démarrage est alors impossible.
Tous les paramétrages du robot s'effectuent à partir du panneau de commande placé sur le dessus de la machine. Ouvrez le capot d'accès au panneau de commande en appuyant sur le bouton STOP.
Lorsque l'interrupteur principal est sur la position 1 pour la première fois, une série de démarrage se met en route pour vous permettre de sélectionner la langue, le format de l'heure, le format de la date et le code PIN à 4 chiffres, et de régler la date et l'heure. Consultez la section Premier démarrage et calibrage à la page 21.
Trajectoire de déplacement

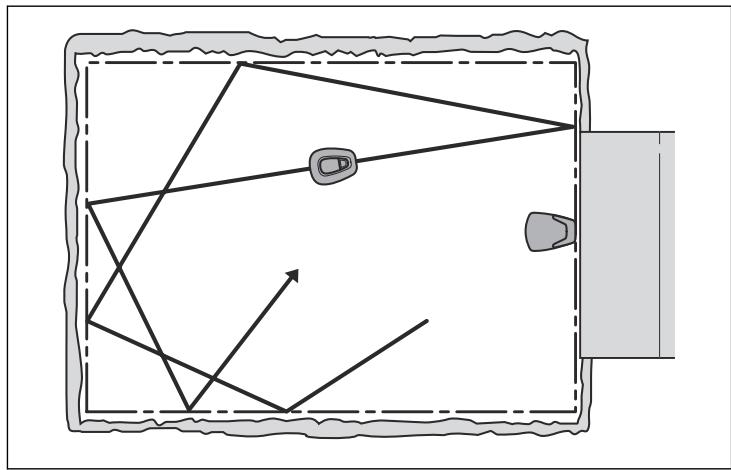

La trajectoire de déplacement du robot de tonte est aléatoire. Elle est en fait déterminée par le robot de tonte lui-même. Une trajectoire de déplacement n'est jamais
Répétée. Le système du robot de tonte permet une tonte égale de la pelouse sans lignes de tonte.

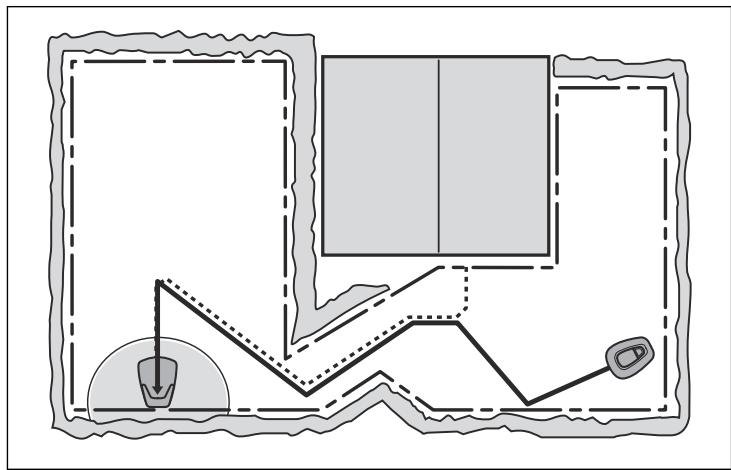

Méthode de recherche

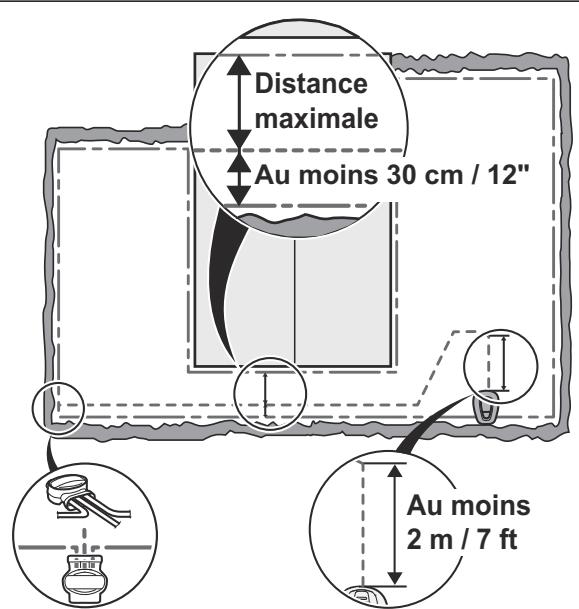

Le câble guide est un câble positionné à partir de la station de charge, qui peut être dirigé vers une partie éloignée de la zone de tonte et/ou passer par un passage étroit qu'il convient ensuite de relier au câble périphérique. Pour plus d'informations, consultez Installation du câble guide à la page 18.
Le robot de toute recherche la station de charge lorsque le niveau de charge de la batterie devient trop faible. Il ne tond pas quand il recherche a rejoindre la station de charge.
Lorsque le robot de toute recherche la station de charge, il commence par chercher le câble guide au hasard. Il suit ensuite le câble guide jusqu'à la station de charge, fait demi-tour devant la station et s'y gare en marche arrière.

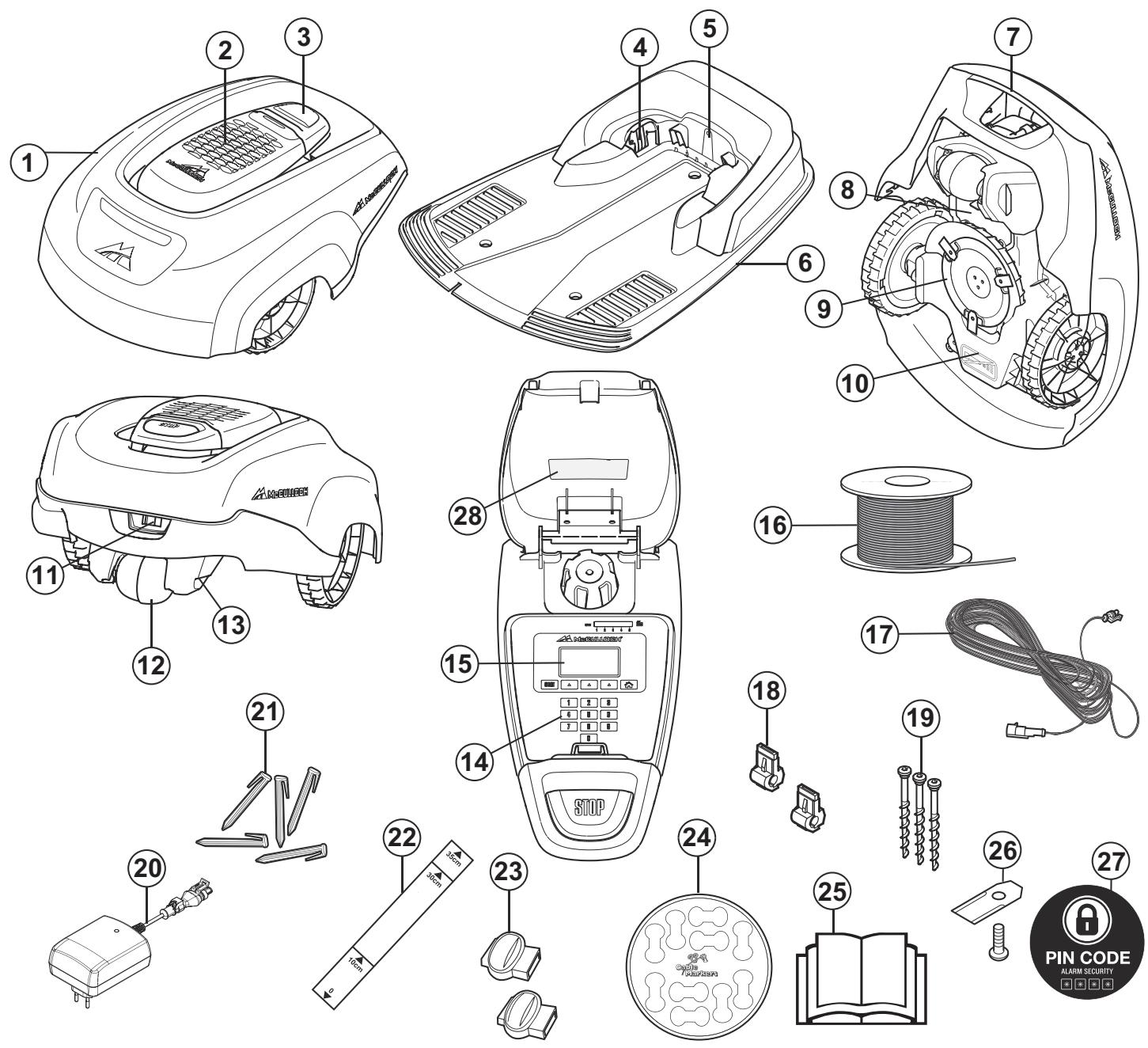

Les numéros de l'illustration représentent :
- Carrosserie
- Capot de l'écran, du clavier et du réglage de la hauteur de coupe
- Bouton STOP/Bouton de blocage de l'ouverture du capot
- Bandes de contact
- Voyant de fonctionnement de la station de charge, du câble périphérique et du câble guide
- Station de charge
- Poignée de transport
- Capot de la batterie
- Disque de coupe
- Châssis contenant l'électronique, la batterie et les moteurs
- Interrupteur principal
- Roue arrête
- Contacts de charge
- Clavier
- Écran

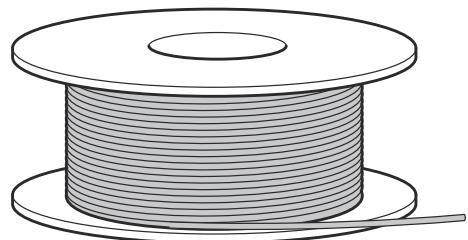

- Bobine de câble pour le câble périphérique et le câble guide
- Câble tension
- Connecteur permettant de connecter la boucle de câble à la station de charge
- Vis pour fixation de la station de charge
- Alimentation électrique (l'aspect de l'alimentation électrique peut varier en fonction du marché)
- Cavaliers
- Règle d'aide à la pose du câble périphérique (la règle est à détacher de la boîte)
- Raccord de câble
- Marqueurs de câbles
- Manuel d'utilisation et Guide rapide
- Lames supplémentaires
- Autocollant Alarme
Symboles concernant le produit
Ces symboles peuvent figurer sur le robot de tonte. Etudiez-les attentivement.
Veuillez lire attentivement le manuel d'utilisation et bien l'assimiler avant d'utiliser le robot de tonte. Les avertissements et instructions de sécurité de ce manuel doivent être soigneusement respectés pour assurer l'efficacité d'utilisation du robot de tonte sans compromettre la sécurité.
Le robot de tonte ne peut démarer que lorsque l'interrupteur principal est en position 1 et que le bon code PIN a été saisi. Mettez l'interrupteur principal en position 0 avant de procéder à toute opération de contrôle et/ou de maintenance.
Tenez-vous à une distance suffisante du robot de tonte lorsqu'il fonctionne. Maintenez les mains et les pieds à distance des lames en rotation.
Ne placez jamais les mains ou les pieds en dessous ou à proximité de la carrosserie du robot de tonte lorsqu'il fonctionne. Ne vous mettez ni assis, ni assis sur le robot de tonte.
Ne nettoyez jamais le robot de tonte avec un nettoyeur à haute pression ni à l'eau courante.
Fonction de verrouillage
Ce produit est conforme aux directives CE en vigueur.
Émissions sonores dans le milieu environnant. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques à la page 48 et sur la plaque signalétique.
Ce produit ne doit pas être jeté avec les déchets ménagers à la fin de sa vie. Veillez à le recycler conformément aux directives légales locales.
Le châssis contient des composants qui sont sensibles aux décharges électrostatiques (DES). Le châssis est aussi une partie importante de la conception du robot de tonte et doit être scellé de manière professionnelle. C'est pour cela qu'il ne peut être ouvert que par des techniciens de maintenance agréés. Un sceau rompu peut entraîner la non-validité de la totalité ou de certaines parties de la garantie.

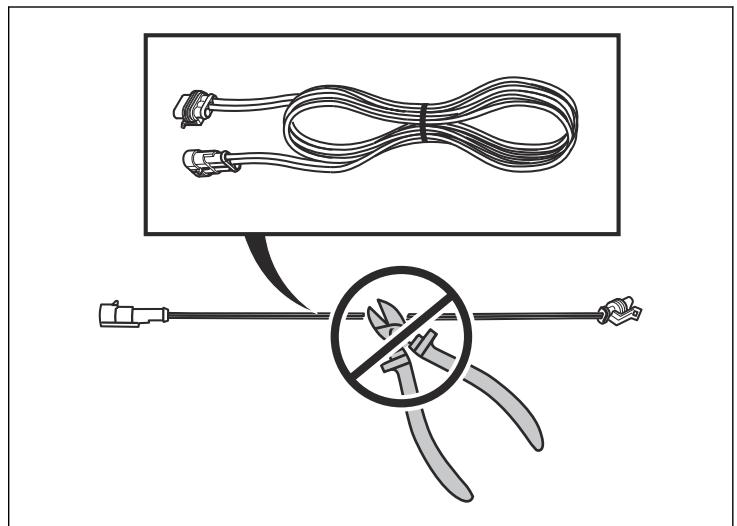

Le câble tension ne peut pas être accourci, rallongé ou épissé.
N'utilise pas de coupe-herbe à proximité du cableasse tension. Soyez prudent lors de la coupe de cordures où se trouvent les câbles.
Définitions de sécurité
Il existe trois niveaux d'avertissement.
AVERTISSEMENT! Symbole utilisé en cas de risque de blessures très graves ou de mort pour l'utilisateur ou de dommages pour les environs si les instructions du manuel ne sont pas suivies.
REMARQUE! Symbole utilisé en cas de risque de blessures pour l'utilisateur ou de dommages pour les environns si les instructions du manuel ne sont pas suivies.
Remarque: Symbole utilisé en cas de risque de dommages pour les matériaux ou le produit si les instructions du manuel ne sont pas suivies.
Instructions générales de sécurité
Le système suivant est utilisé dans le manuel d'utilisation pour une utilisation plus simple :
- Les textes écrits en italique indiquent un affichage ou une référence à une autre section du manuel d'utilisation.
- Les mots écrits en gras font ↔ reference aux touches du clavier du robot de tonte.
- Les mots écrits en LETTRES MAJUSCULES et en italique font référence à la position de l'interrupteur principal et aux différents modes de fonctionnement du robot de tonte.
AVERTISSEMENT! Veuillez lire attentivement le manuel d'utilisation et bien l'assimiler avant d'utiliser le robot de tonte. Conservez le manuel de l'opérateur en lieu sûr pour référence ultérieure!
Cet appareil n'est pas destiné à une utilisation par des personnes (ou des enfants) aux capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience et de connaissances, sauf si elles ont bénéficié de la surveillance ou des instructions concernant l'utilisation de l'appareil d'une personne responsable de leur sécurité. Il convient de surveiller les enfants et de les empêcher de jouer avec l'appareil.
AVERTISSEMENT! Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des handicaps physiques, sensoriels ou mentaux ou manquant d'expérience et de connaissances à condition qu'ils aient reçu la surveillance ou les instructions appropriées concernant l'utilisation de l'appareil en toute sécurité et qu'ils aient bien compris les risques encourus.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et les opérations d'entretien de l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.
AVERTISSEMENT! Le robot de tonte peut être dangereux s'il est mal utilisé.
AVERTISSEMENT! N'utilisez jamais le robot de tonte quand des personnes, en particulier des enfants ou des animaux domestiques, se trouvent dans la zone de tonte.
Consignes de sécurité pour le fonctionnement utilisation
- Ce robot de tonte ne doit être utilisé qu’avec les équipements recommandés par le fabricant. Toute autre utilisation est incorrecte. Les instructions du fabricant concernant l'utilisation, la maintenance et les réparations doivent être minutieusement respectées. Utilisez la fonction HOME ou coupez l'interrupteur principal sur le robot de tonte lorsque des personnes, en particulier des enfants, ou des animaux se trouvent dans la zone de tonte. S'il y a des personnes ou des animaux domestiques dans la zone de tonte, il est recommandé de programmer la tondeuse pour une utilisation pendant les heures où personne ne se trouve dans la zone, par exemple la nuit. Consultez la section Minuterie à la page 24.
Le robot de tonte ne peut être utilisé, entretenu et réparé que par des personnes parfaitement familières avec ses caractéristiques spéciales et au courant des consignes de sécurité. Veuillez lire attentivement le manuel d'utilisation et bien l’assimiler avant d’utiliser le robot de tonte.
- Vous n'êtes pas autorisé à modifier la conception originale du robot de tonte. Toutes les modifications effectuées sont à vos risques et périls.

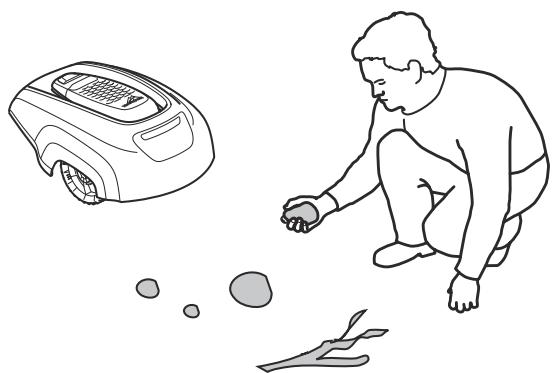

- Vérifiez qu'aucun objet tel que des pierres, des branches, des outils ou des jouets ne se trouve sur la pelouse car il pourrait endommager les lames. Les objets présents sur la pelouse peuvent également se coincer dans le robot de tonte et vous pourriez avoir besoin d'aide pour retirer l'objet avant que la tonte ne reprenne.
- Mettez le robot de tonte en marche en suivant les instructions. Lorsque l'interrupteur principal est en position 1, assurez-vous de garder les mains et les pieds à distance des lames en rotation. Ne place jamais les mains ou les pieds en dessous du robot de tonte.

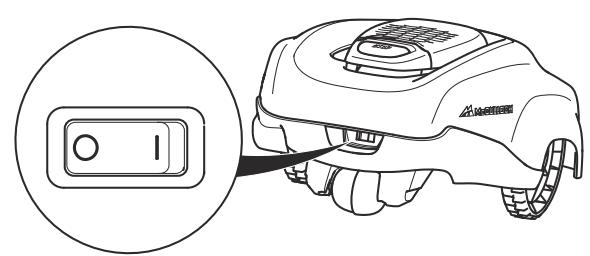

- Lorsque l'interrupteur principal est en position 1, vous ne devez en aucun cas soulever ou transporter le robot de tonte.
- Ne laissez pas les personnes ignorantes du fonctionnement du robot de tonte se servir de la machine.
- Ne laissez jamais le robot de tondeuse entrer en collision avec des personnes ou d'autres êtres vivants. Si une personne ou un autre être vivant se trouve sur la trajectoire de la tondeuse, celle-ci doit être immédiatement arrêtée. Consultez la section Arrêt à la page 36.
- Ne posez rien sur le robot de toute ni sur sa station de charge.
- N'utilisez pas le robot de tonte si le disque de coupe ou le carénage est défectueux. Ne l'utilisez pas non plus si les lames, les vis, les écrous ou les câbles sont défectueux.
- N'utilisez pas le robot de tonte si le commutateur principal ne fonctionne pas.
- Éteignez toujours le robot de tonte à l'aide de l'interrupteur principal lorsque vous ne vous en servez pas. Le robot de tonte ne peut démarrer que lorsque l'interrupteur principal est en position 1 et que le bon code PIN a été saisi. Le robot de toute ne doit jamais être utilisé en même temps qu'un arroseur. Dans ce cas, utilisez la fonction de minuterie (voir Minuterie à la page 24) afin de ne jamais faire fonctionner le robot et l'arroseur simultanément.
- L'alarme intégrée est très forte. Soyez prudent, surtout si le robot de tonte est manipulé en intérieur.
- Le fabricant ne peut pas garantir la compatibilité totale entre le robot de tonte et les autres types de systèmes sans fil comme les télécommandes, les émetteurs radio, les appareils auditifs, les clôtures électrifiées enterrées pour animaux ou autres.
- Les objets métalliques enterrés (par exemple le béton armé ou les filets anti-taupes) peuvent provoquer un arrêt du robot de tonte. En effet, ils peuvent être à l'origine d'interférences avec le signal boucle, ce qui peut se traduire par un arrêt du robot de tonte.
- Le robot de tonte ne doit jamais être utilisé à des températures inférieures à 0°C afin de ne pas l'endommager.
Transport
Lorsque vous transportez le robot de tonte sur de longues distances, remettez-le dans son emballage d'origine.
Pour s'éloigner en toute sécurité de la zone de travail ou s'y déplacer :

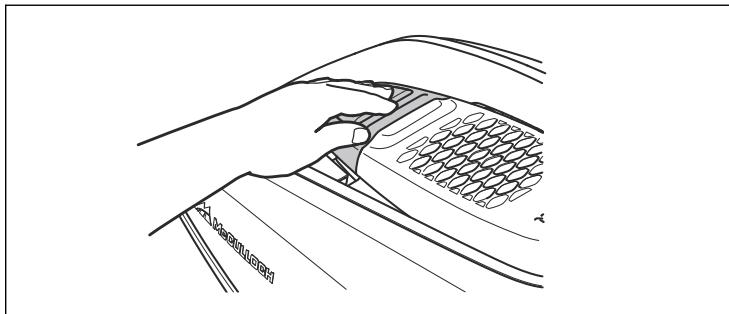

- Appuyez sur le bouton STOP pour arrêter le robot de tonte. Si la sécurité est fixée au niveau moyen ou élevé (voir Niveau de sécurité à la page 27), vous devez saisir le code PIN. Composé de quatre chiffres, le code PIN est défini lors de la première mise en marche du robot de tonte. Consultez la section Premier démarrage et calibrage à la page 21.

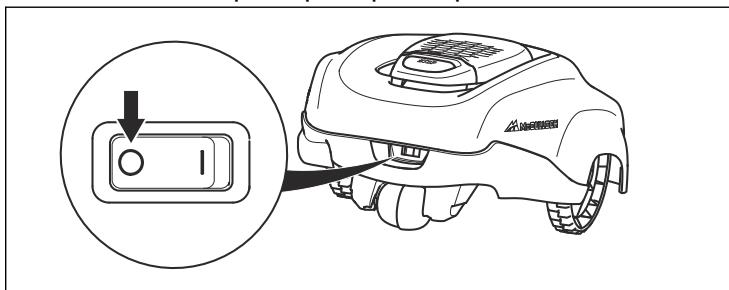

- Placez l'interrupteur principal en position 0.

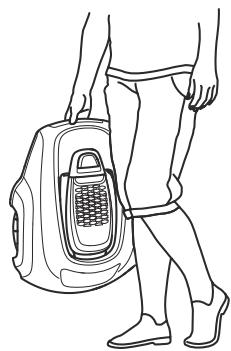

- Transportez le robot de tonte à l'aide de la poignée située à l'arrière. Démontez le disque de coupe lorsque vous transportez le robot de tonte.
REMARQUE! Ne soulevez pas le robot de tonte lorsqu'il est garé dans la station de charge. Cela pourrait endommager la station de charge et/ou le robot de tonte. Ouvrez le capot et tirez sur le robot de tonte pour le sortir de la station de charge avant de le soulever.
Entretien
AVERTISSEMENT! Lorsque le robot de tonte est retourné, l'interrupteur principal doit toujours être en position 0.

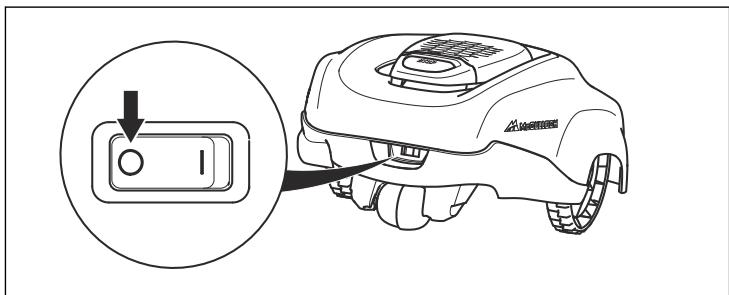

L'interrupteur principal doit toujours être en position 0 pendant toutes les tâches sur le châssis du robot de tonte, telles que le nettoyage ou le remplacement des lames.
- Inspectez le robot toutes les semaines et remplacez les composants endommagés ou usés.

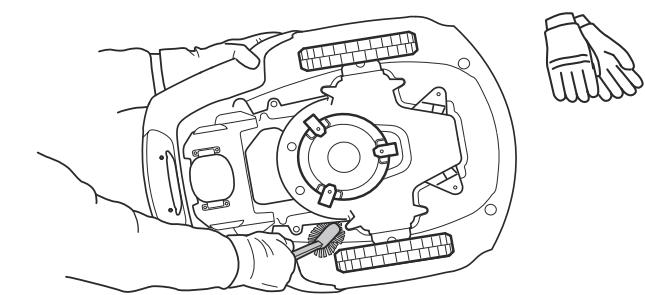

- Vérifiez en particulier que les lames et le disque de coupe sont intacts. Vérifiez également que les lames bougent librement. Remplacez toutes les lames et les vis simultanément, si nécessaire, afin que les pièces en rotation restent en équilibre. Consultez la section Remplacement des lames à la page 38.
REMARQUE! Ne nettoyez jamais le robot de toute avec un nettoyeur à haute pression ni à l'eau courante. N'utilisez jamais de solvants pour le nettoyage.
En cas d'orage
Pour réduire le risque d'endommagement des pièces électriques du robot de tonte et de sa station de charge, nous recommandons de défaire tous les branchements de la station de charge (alimentation électrique, cable périphérique et cables guides) en cas de risque d'orage.
- Assurez-vous que les câbles sont repérés par les marqueurs fournis afin de faciliter leur rebranchement.

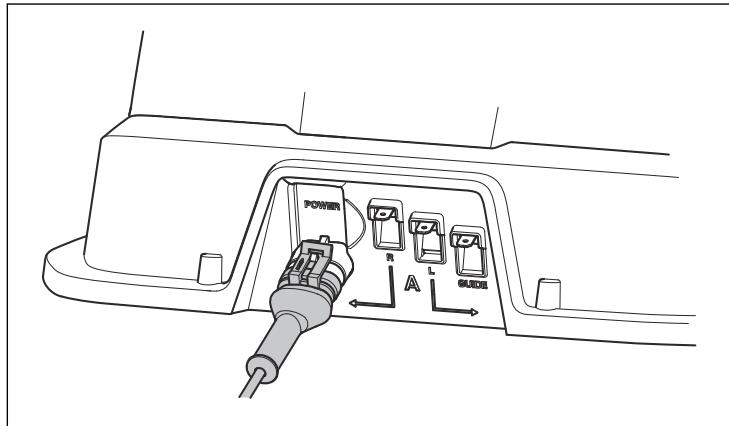

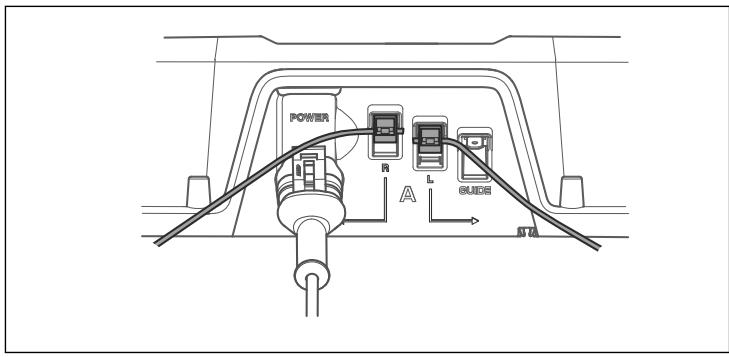

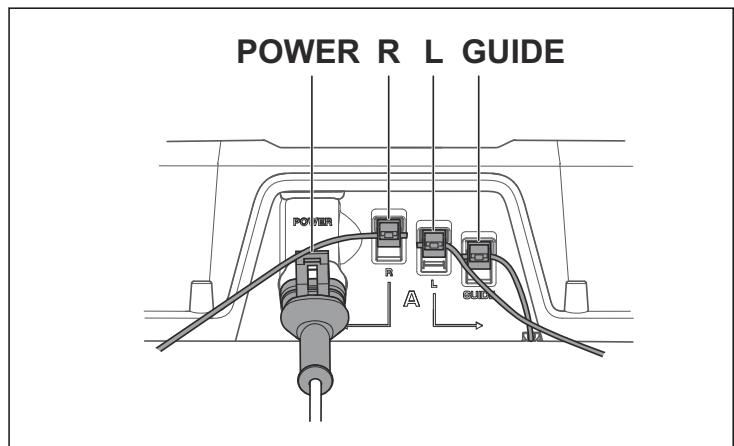

Les connexions de la station de charge sont signalées par R, L et Guide.
- Débranche tous les câbles.
- Reconnectez tous les câ âble à la bonne place.
Présentation
Ce chapitre contient des informations dont il est important de tenir compte lorsque vous organisez l'installation de la machine.
Avant de commencer l'installation, familiarisez-vous avec les éléments inclus dans le carton.
| McCULLOCH ROB R600 | McCULLOCH ROB R1000 |
| Robot de tonte | ✓ | ✓ |
| Station de charge | ✓ | ✓ |
| Alimentation électrique | ✓ | ✓ |
| Boucle de cable | 150 m | 200 m |
| Câble basse tension | ✓ | ✓ |
| Cavaliers | 200 unités | 400 unités |
| Connecteurs | 3 unités | 3 unités |
| Vis de la station de charge | 3 unités | 3 unités |
| Clé à six pans | ✓ | ✓ |
| Règle | ✓ | ✓ |
| Raccords | 5 unités | 5 unités |
| Manuel d'utilisation et guide rapide | ✓ | ✓ |
| Lames supplémentaires | 3 unités | 3 unités |
| Autocollant Alarme | ✓ | ✓ |
| Marqueurs de câbles | ✓ | ✓ |
L'installation du robot de tonte suppose l'utilisation de quatre pièces principales :

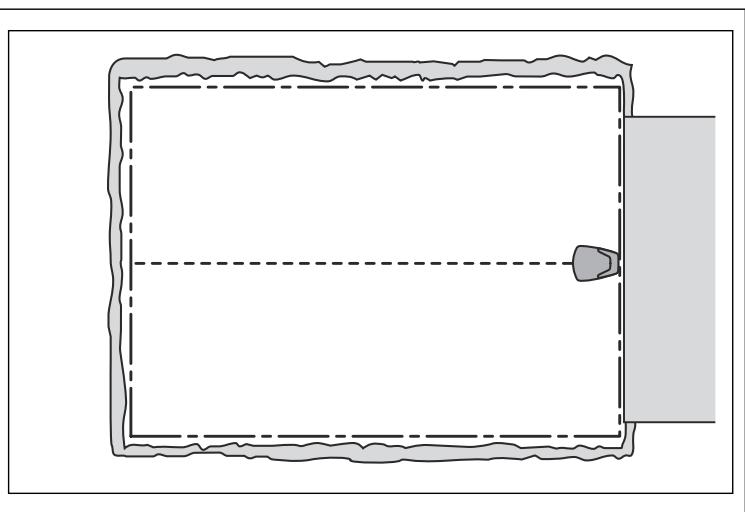

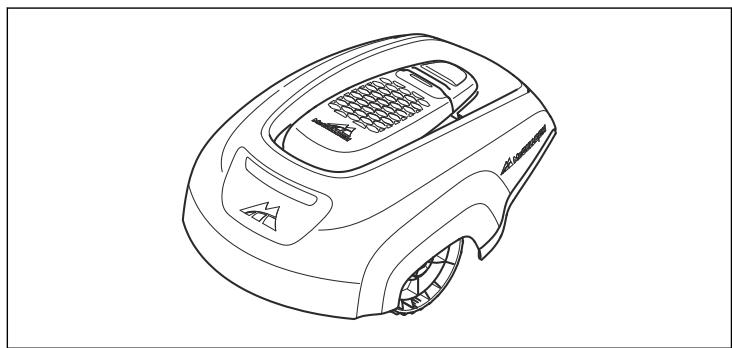

- Ce robot de tonte coupe l'herbe en se déplaçant essentiellement selon un parcours aléatoire. Il est propulsé par une batterie ne nécessitant aucun entretien.
- Une station de charge, point de retour du robot de tonte lorsque le niveau de charge de la batterie devient trop faible.
- Une alimentation électrique branchée entre la station de charge et une prise murale de 100 V-240 V. L'alimentation électrique est branchée à la prise murale et à la station de charge via un câble basse tension de 10 m. Aucune pièce du bloc d'alimentation
ne doit être changée ou modifiée. Par exemple, le câble basse tension ne doit pas être raccourci ni rallongé. Les câbles basse tension de 3 et 20 m de long sont disponibles en option.
- Un câble disposé en boucle autour de la zone de travail du robot de tonte. La boucle de câble suit les contours de votre pelouse ainsi que des objets et plantes à protégér. La boucle de câble sert à la fois de câble périphérique et de câble guide.
La boucle de cable fournie pour l'installation mesure 150 m pour ROB R600 et 200 m pour ROB R1000. Si elle ne vous suffit pas, vous pouvez acheter une bobine supplémentaire et rallonger le câble à l'aide d'un raccord d'origine.
Préparations
- Si l'herbe dans la zone de tonte dépasse 10 cm de hauteur, tondez-la avec une tondeuse traditionnelle. Ramassez ensuite l'herbe.
- Lisez attentivement l'intégralité de ces étapes avant de commencer l'installation.

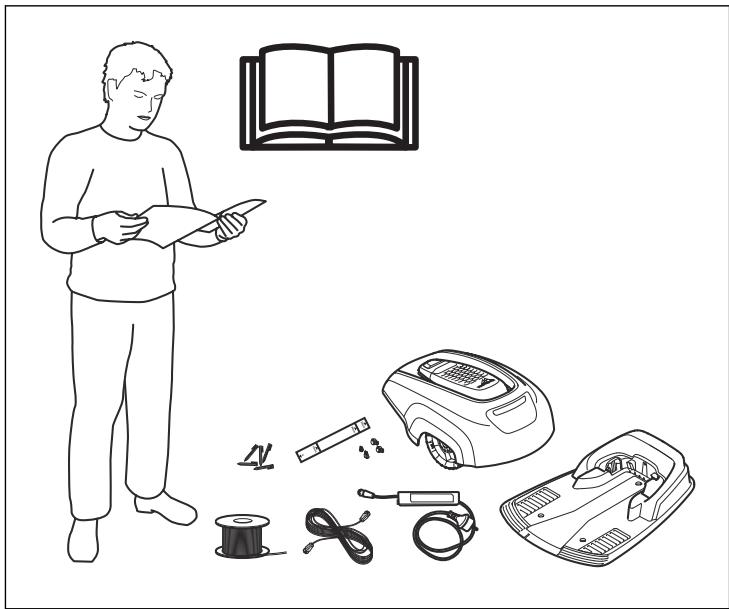

- Vérifie que toutes les pièces nécessaires à l'installation sont présentes. Le numéro entre parenthèses renvoie à l'illustration des composants. Présentation du produit.
Robot de tonte Station de charge (6) - Bobine de câble périphérique et du câble guide (16) Alimentation électrique (20) Câble d'alimentation (17) Cavaliers (21) - Connecteur permettant de connecter la boucle de câble à la station de charge (18) - Vis pour la station de charge (19) Règle (22) Raccords de câble (23) - Marqueurs de câbles (24)
L'installation nécessite également :

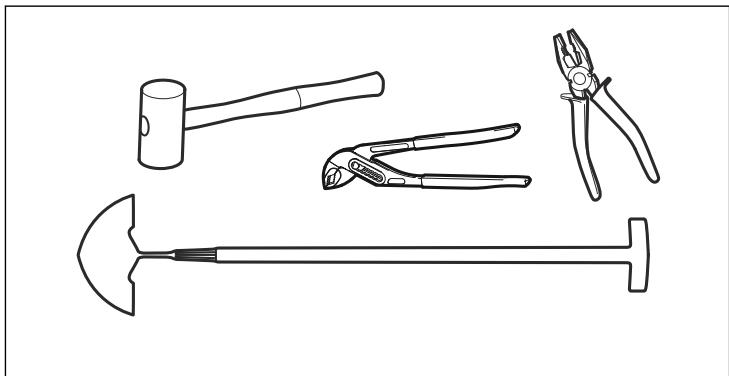

- Marteau/maillet en plastique (pour faciliter la mise en place des cavaliers dans le sol)

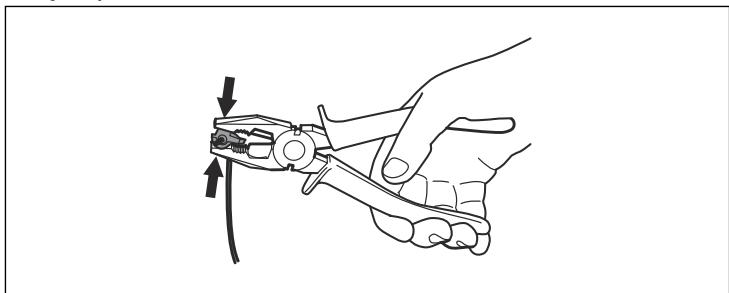

- Pince universelle pour couper le câble périphérique et serrer les connecteurs.
- Pince polygrip (pour serrer les raccords ensemble).
- Coupe-bordure/bêche pour enterrer le câble périphérique, le cas échéant.

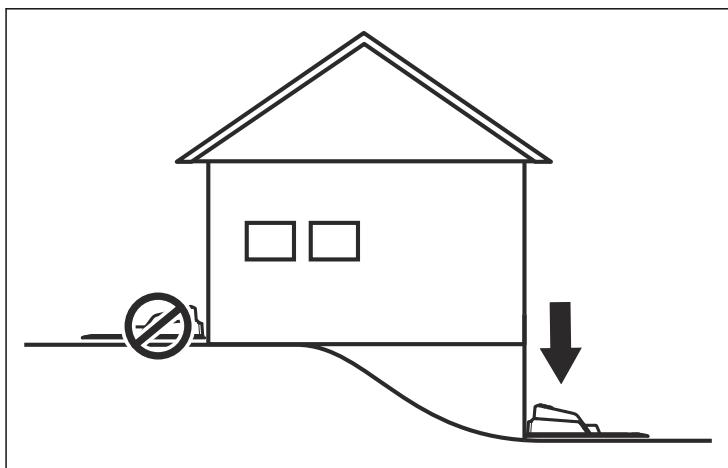

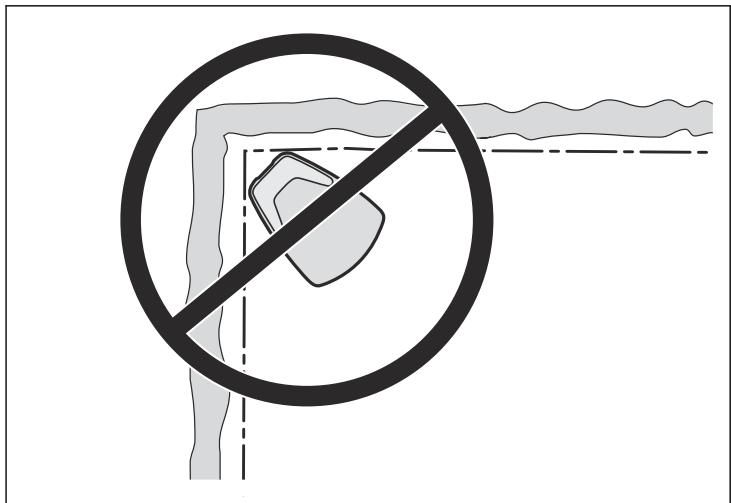

Station de charge

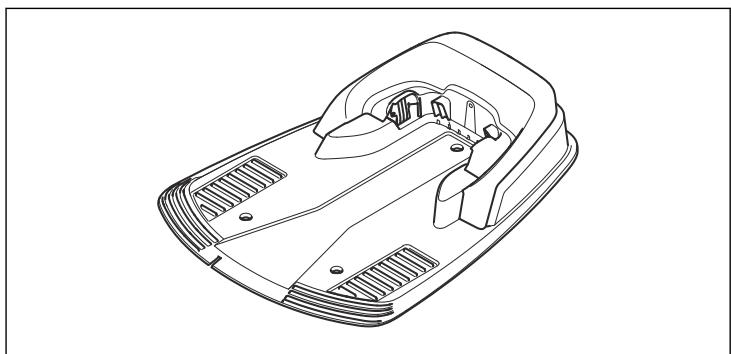

La station de charge a trois fonctions :
- Envoyer des signaux de contrôle dans le cable périphérique.
- Envoyer des signaux de contrôle dans le cable guide pour permettre au robot de tonte de tracer la station de charge.
- Charger la batterie du robot de tonte.

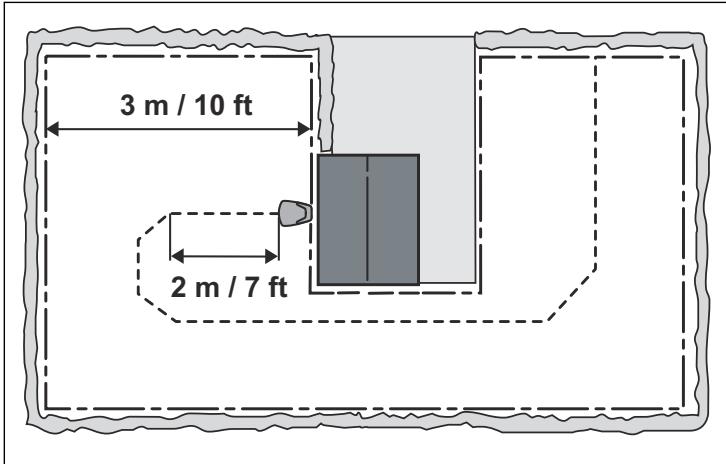

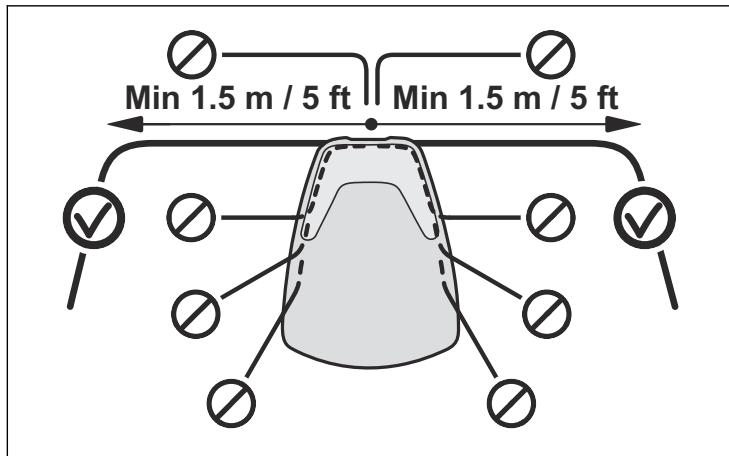

Emplacement de prédilection pour la station de charge
Prenez en compte les aspects suivants pour identifier le meilleur emplacement de la station de charge :

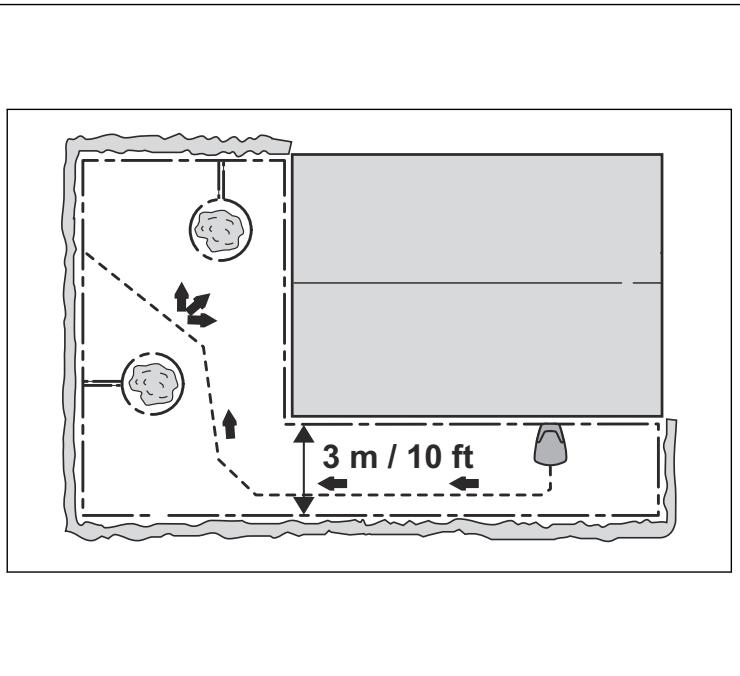

- Conservez un espace libre de 3 m devant la station de charge.
- Il doit être possible de poser le câble périphérique en droite ligne sur au moins 1,5 m, à droite et à gauche de la station de charge.
- Elle doit être à proximité d'une prise murale. Le câble d'alimentation fourni mesure 10 m de long. Un câble d'alimentation de 3 m et 20 m est commercialisé en tant qu'accessoire. Contactez votre représentant McCULLOCH local pour de plus amples informations.
- Choisissez une surface plane pour poser la station de charge.
- À l'abri des projections d'eau, par exemple en cas d'arrosage.
- À l'abri de la lumière directe du soleil. Si la zone de tonte présente une pente importante, placez-la dans la partie basse.
- Si possible, placez la station de charge afin qu'elle ne soit pas visible depuis l'extérieur du jardin.

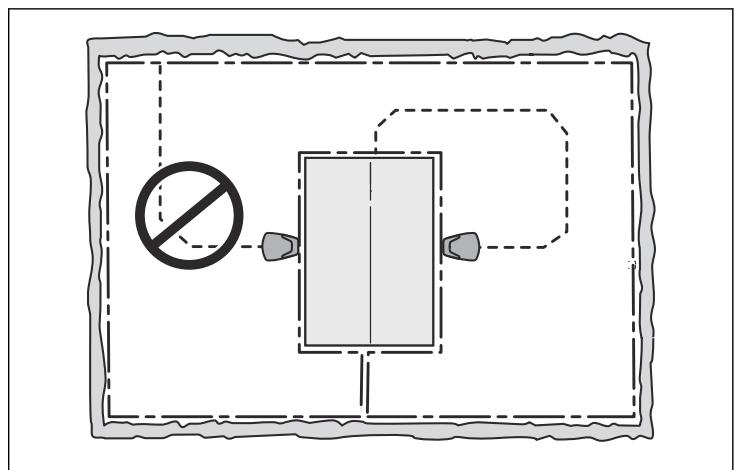

La station de charge doit être placée de sorte à avoir beaucoup d'espace devant elle (au moins 3 m). Il doit également s'agir d'un endroit central dans la zone de travail, afin que le robot puisse plus facilement en atteindre tous les recoins. Posez le câble guide à au moins 2 mètres du bord avant de la plaque.
Ne placez pas la station de charge dans un espace confiné de la zone de travail. Le cable périphéri Le cable doit être positionné en ligne droite depuis l'arrière de la station de charge. Tout autre positionnement obligerait le robot de tonte à pénétrer dans la station de charge par le côté en rendant difficile son arrimage.
Ne placez pas la station de charge dans un angle de la zone de travail. Le câble périphérique doit sort

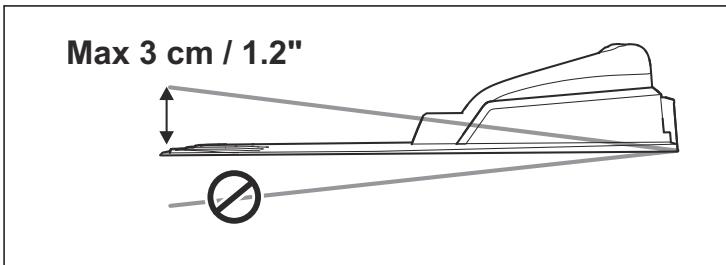

La station de charge doit être placée sur un sol relativement plat. L'extrémité avant de la station de charge doit être plus élevée que l'extrémité arrière de 3 cm maximum. L'extrémité avant de la station de charge ne doit jamais être plus BASSE que l'extrémité arrière.

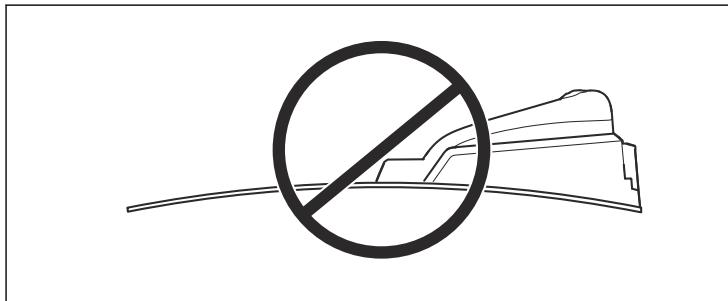

Le positionnement de la station de charge ne doit pas plier sa plaque de base.
Si l'installation concerne une zone de travail avec une forte pente (par exemple autour d'une maison sur une colline), la station de charge doit être placée en bas de la pente. Le robot de toute suit ainsi plus facilement le câble guide jusqu'à la station de charge.
La station de charge ne doit pas être placée sur un îlot, car ceci limiterait les possibilités de mise en place du câble
guide. Si elle doit impérativement être installée sur un îlot, le câble guide devra également être connecté à l'îlot. Pour en savoir plus sur les îlots, consultez le chapitre Limites à l'intérieur de la zone de travail à la page 15.
Branchement de l'alimentation électrique

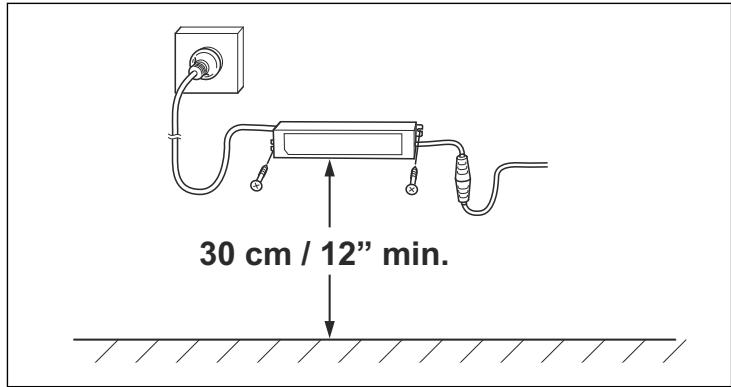

Tenez compte des éléments suivants pour positionner l'alimentation électrique :
Si l'alimentation électrique est branchée à une prise électrique à l'extérieur, elle doit être homologuée pour un usage extérieur.
Aucune pièce du bloc d'alimentation ne doit être changée ou modifiée. Par exemple, le câbleasse tension ne doit pas être raccourci ni rallongé. Les câblesasse tension de 3 ou 20m de long sont disponibles en option.
Il est possible de laisser le cableasse tension traverser la zone de travail. Le cableasse tension doit être agrafé ou encastré, et la hauteur de coupe doit être réglée de sorte que les lames du disque de coupe n’entrent jamais en contact avec le cableasse tension.
Assurez-vous que le câble basse tension est posé au sol et fixé tous les 75 cm par des cavaliers. Le câble doit être à proximité du sol afin qu'il ne soit pas coupé avant que les racines de l'herbe ne l'aient recouvert.

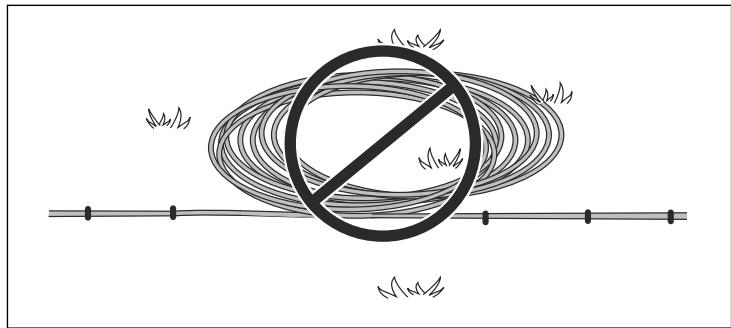

Le câble basse tension ne doit jamais être stocké enroulé ou placé sous le socle de la station de charge, car cela peut perturber les signaux de la station de charge.
N'exposez pas l'alimentation électrique aux rayons directs du soleil et placez-la dans un endroit bien ventilé. L'alimentation électrique doit être placée sous un abri.
Il est recommandé d'utiliser un interrupteur différentiel pour brancher l'alimentation électrique sur la prise murale.
Si l'alimentation électrique ne peut pas être branchée directement sur une prise murale, ne la montez en aucun cas à une hauteur représentant un risque de submersion dans l'eau (placez-la à au moins 30 cm du sol). Il est interdit de placer l'alimentation électrique sur le sol.
AVERTISSEMENT! En aucun cas, les pièces du bloc d'alimentation ne doivent être changées ou
modifiées. Le câble d'alimentation ne doit pas être raccourci ni rallongé.
REMARQUE! Placez le câble de tension de\
sorte que les lames du disque de coupe ne soient\
jamais en contact avec lui.
REMARQUE! Utilisez la fiche pour débrancher la station de charge, par exemple avant nettoyage ou réparation de la boucle de câble.
Installation et branchement de la station de charge

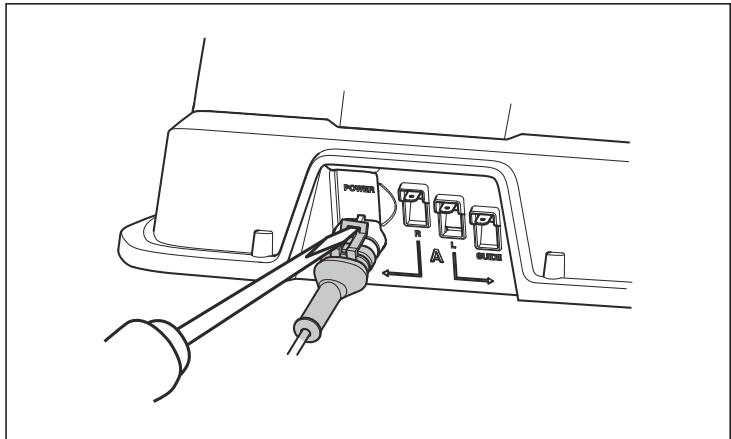

- Placez la station de charge à un endroit adapté.
- Branchez le câble à la station de charge.
- Branchez le câble d'alimentation de l'alimentation électrique à une prise murale de 100 V-240 V. Si l'alimentation électrique est branchée à une prise électrique à l'extérieur, elle doit être homologuée pour un usage extérieur.

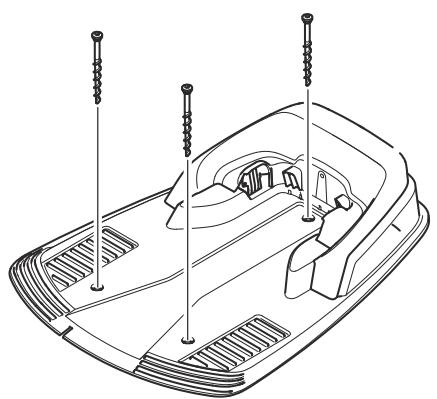

- Fixez la station de charge au sol à l'aide des vis fournies. Assurez-vous que les vis sont visées au maximum et ne dépassent plus de la plaque de base.
REMARQUE! Il est interdit de pratiquer de nouveaux trous dans la plaque de base. Seuls les trous existants peuvent être utilisés pour sécuriser la plaque de base dans le sol.

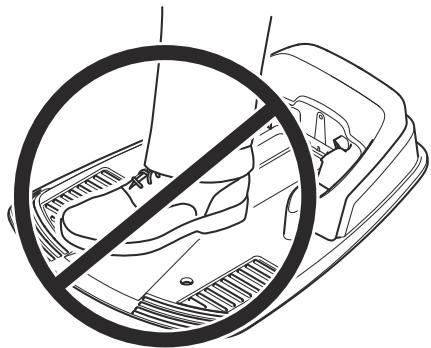

REMARQUE! Ne piétinez pas et ne marchez pas sur la plaque de base de la station de charge.

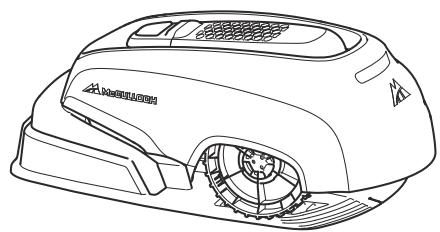

Chargement de la batterie
Il est possible de recharger le robot de toute dés que la station de charge est branchée. Mettez l'interrupteur principal en position 1.
Placez le robot dans la station de charge pour charger la batterie pendant la pose du câble périphérique et du câble guide.
Si la batterie est entièrement déchargée, son chargement complet prend entre 80 et 100 minutes.
Remarque: Le robot de toute ne peut pas être utilisé avant la fin de l'installation.
Câble périphérique
Veillez à ce que le câble périphérique soit correctement installé, conformément aux instructions.
Le câble périphérique peut être installé de l'une des manières suivantes :
Fixez le câble au sol à l'aide de cavaliers.
Il est préférible d'agrafer le câble périphérique si vous souhaitez l'ajuster au cours des premières semaines d'utilisation. Au bout de quelques semaines, le câble sera dissimulé par l'herbe qui aura poussé. Utilisez un marteau/maillet en plastique et les cavaliers fournis pour effectuer l'installation.
Il est préférible d'enterrer le cable périphérique si vous souhaitez scarifier ou aérer la pelouse. Si nécessaire, les deux méthodes peuvent être combinées de sorte qu'une partie du cable périphérique soit agrafée et le reste soit enterré. Le cable peut être enterré par exemple à l'aide d'un coupe-bordure ou d'une bêche. Veillez à positionner le cable périphérique à une profondeur comprise entre 1 et 20 cm dans le sol.

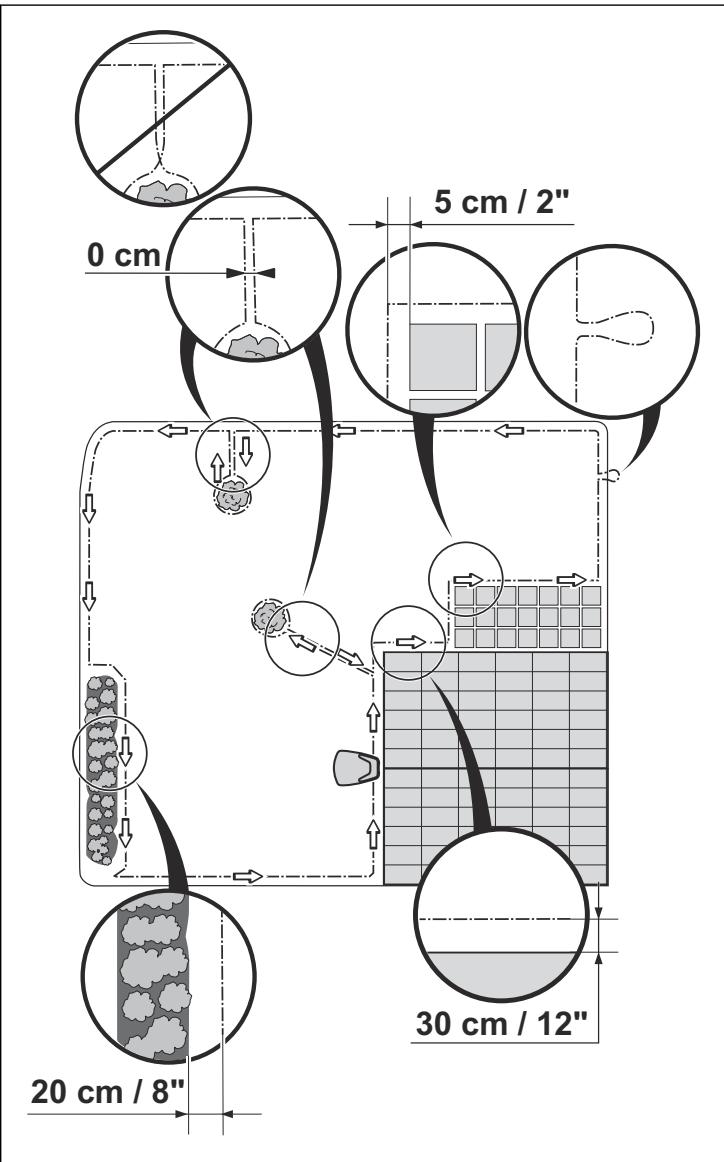

Planification de mise en place du câble périphérique
Le câble périphérique doit être positionné de sorte que :

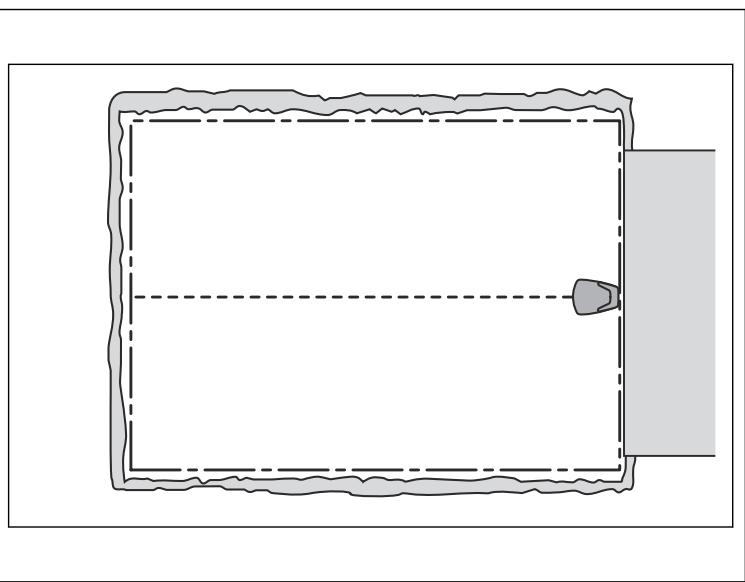

- Une boucle se forme autour de la zone de travail du robot de tonte. N'utilise qu'un cable périphérique d'origine. Il est spécialement conçu pour résister à l'humidité du sol, susceptible sinon d'endommager facilement les câbles. Le robot de tonte ne se trouve jamais à plus de 15 m du cable en tout point de la zone de travail. La longueur totale du cable périphérique est inférieure ou égale à 400 m.
- Un supplément de câble d'environ 20 cm est à prévoir pour connecter ultérieurement le câble guide au câble périphérique. Consultez la section Pose du câble périphérique à la page 17.
Selon ce qui borde la zone de travail, le câble périphérique doit être positionné à différentes distances des obstacles. L'illustration ci-dessous montre comment le placer autour de la zone de travail et des obstacles. Utilisez la règle fournie pour obtenir la distance correcte (voir Présentation du produit à la page 5).
Limites de la zone de travail

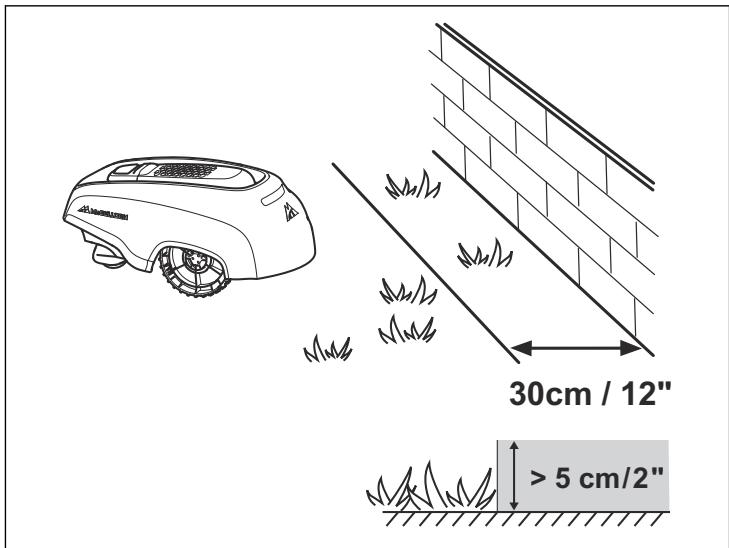

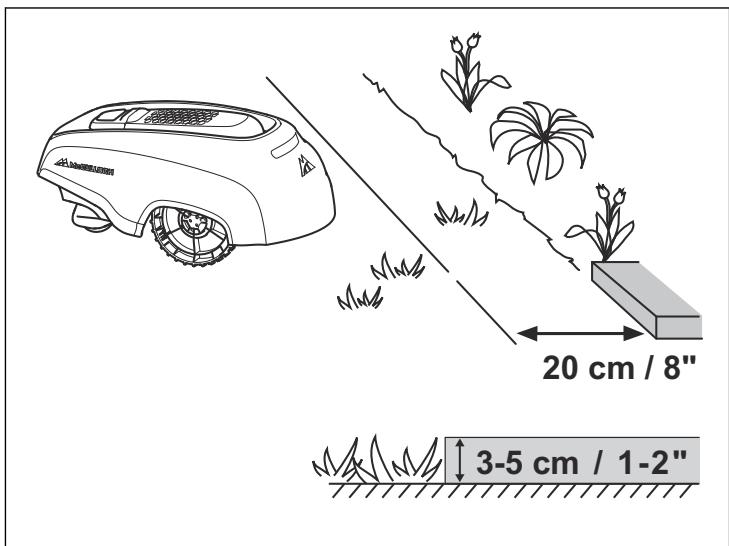

Si un obstacle haut (5 cm ou plus), comme un mur ou une clôture, délimite la zone de travail, le câble périphérique doit être placé à 30 cm de l'obstacle. Cela empêchera le robot de tonte de heurter l'obstacle et réduira l'usure du carénage.
Environ 20 cm après et avant l'obstacle fixe ne seront pas tondus.
Si la zone de tonte est délimitée par un petit fossé, par exemple une plate-bande, une petite surélévation ou une petite cordure en pierre (3 à 5 cm), le câble périphérique doit être placé à 20 cm à l'intérieur de la zone de tonte. De cette manière, les roues ne risquent pas de basculer dans le fossé ou de monter sur le rebord.
La tonte ne sera pas effectuée sur 12 cm environ le long du bord de trottoir/du fossé.

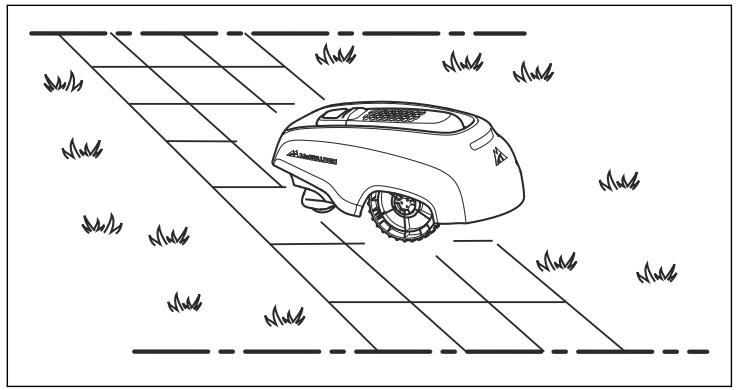

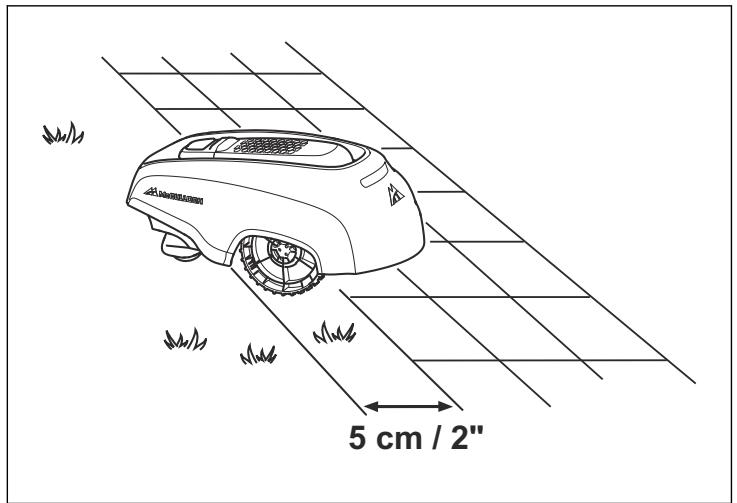

Si la zone de tonte jouxte une allée pavée ou une zone assimilée au même niveau que la pelouse (+/- 1 cm), le robot de tonte peut rouler un peu sur l'allée. Le câble périphérique doit alors être placé à 5 cm du bord de l'allée.
Toute l'herbe le long de l'allée pavée sera coupée.
Si la zone de travail est divisée par une allée pavée au même niveau que la pelouse, le robot de tonte peut rouler sur l'allée. Il peut être avantageux de disposer le câble périphérique sous les pavés. Le câble périphérique peut aussi être placé dans le joint entre les pavés. Assurez-vous que l'allée est au même niveau que la pelouse afin d'éviter une usure excessive du robot de tonte.
REMARQUE! Le robot de tonte ne doit jamais passer sur des graviers, un paillage ou un matériel simililaire susceptible d'endommager les lames.

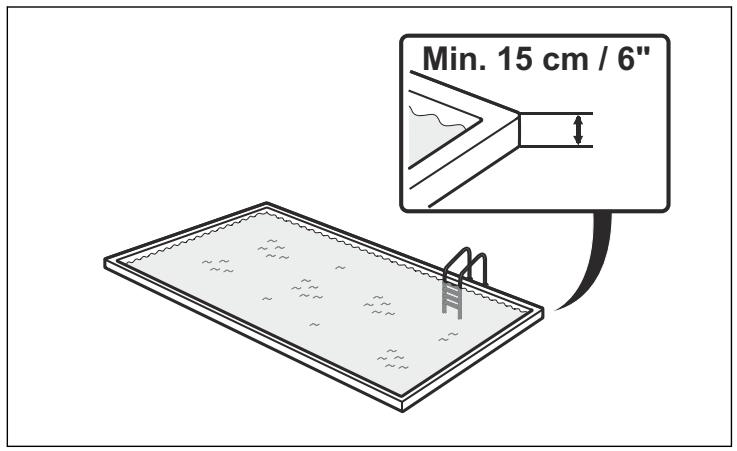

REMARQUE! Si la zone de travail est adjacente à des plans d'eau (piscine, étang, rivière, etc.), des pentes, des précipices ou une route publique, il convient d'ajouter une cordure ou un dispositif similaire, qui devra faire au moins 15 cm de hauteur. Cela évitera que le robot de tonte sorte de la zone de travail, quelles que soient les circonstances.

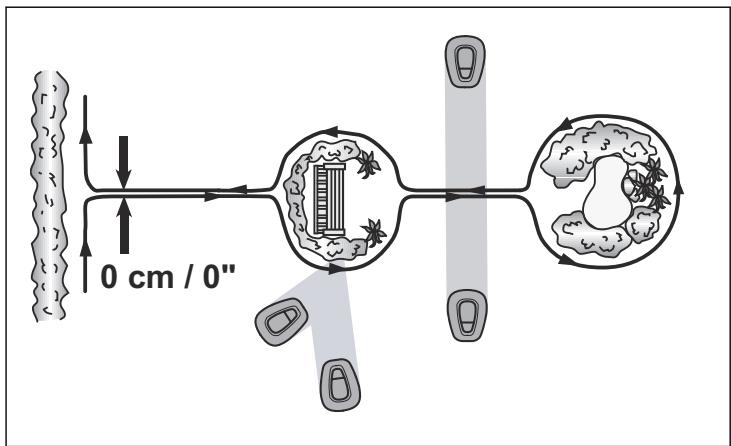

Limites à l'intérieur de la zone de travail
Utilisez le cable périphérique pour délimiter les zones à l’intérieur de la zone de travail en créant des filots autour des obstacles ne pouvant supporter une collision, par exemple les plates-bandes, les arbustes et les fontaines.
Les obstacles résistant aux chocs, comme les arbres et les arbustes supérieurs à 15 cm, n'ont pas nécessairement besoin d'être délimités par le cable périphérique. Lorsqu'il rencontre ce type d'obstacle, le robot de toute le contourne.
Néanmoins, pour obtenir un fonctionnement performant et silencieux, il est recommandé d'isoler tous les objets fixes placés dans ou autour de la zone de tonte.

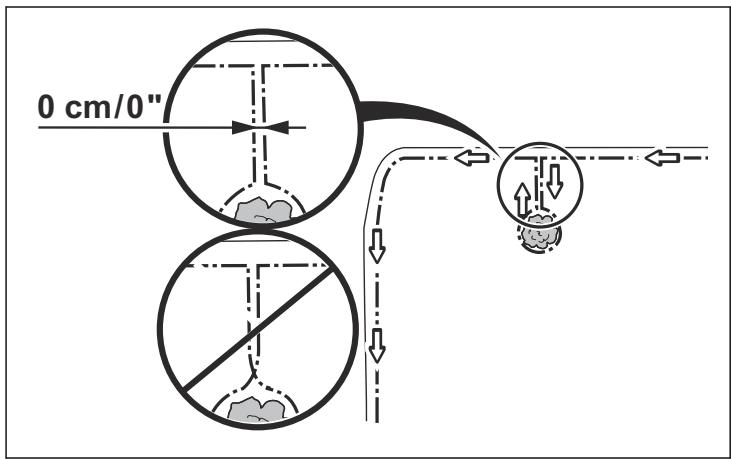

Acheminez le câble jusqu’à la zone à délimiter, disposez-le tout autour et revenez en suivant le même parcours. Si vous utilisez des cavaliers, le câble de retour doit être fixé sous les mêmes attaches. Lorsque les câbles périphériques en provenance et en direction de l’îlot sont placés à proximité les uns des autres, le robot de tonte peut passer sur le câble.
Remarque: Le câble périphérique ne doit pas être croisé pour aller vers l'ilot ou en partir.

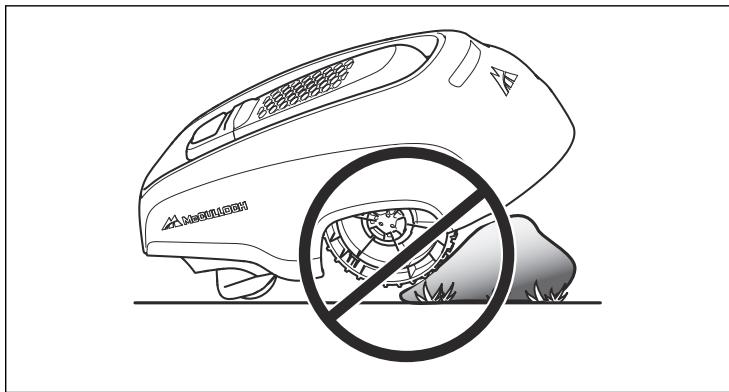

Les obstacles légèrement en pente, par exemple des pierres ou de grands arbres aux racines qui affleurent, doivent être isolés sous forme d'ilot ou retirés. Sinon, le robot de toute peut glisser sur ce type d'obstacle, ce qui endommage les lames et/ou bloque le robot.
Nivelez la pelouse et supprimez les trous/creux de la zone de toute afin d'éviter la formation de flaques d'eau en cas de forte pluie.

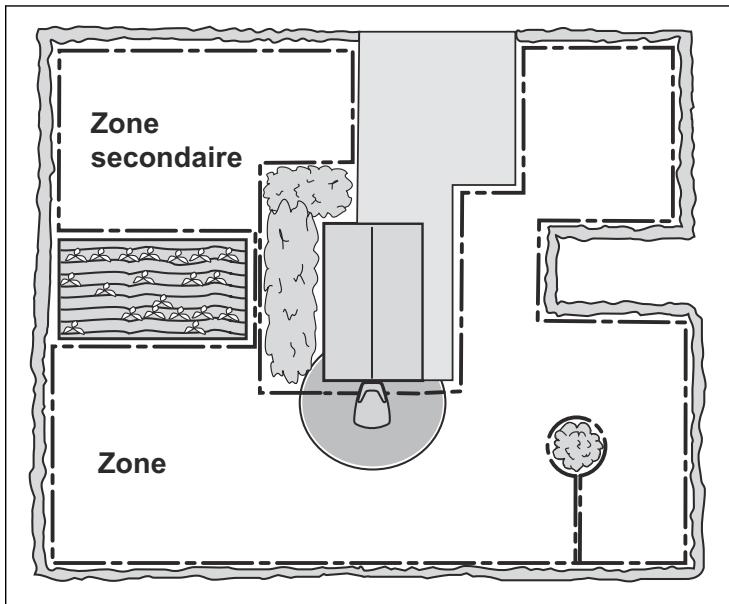

Zones secondaires
Si la zone de travail comprend deux parties entre lesquelles le robot de tonte peut avoir des difficultés à se déplacer, il est recommandé de définir une zone secondaire. C'est le cas lorsque la pente est à plus de 25% ou qu'un passage fait moins de 120 cm entre le câble périphérique. Disposez le câble périphérique autour de la zone secondaire afin qu'il forme un allot en dehors de la zone principale.
Le robot de tonte doit être déplacé manuellement entre la zone principale et la zone secondaire pour tondre la pelouse de la zone secondaire. Le mode de fonctionnement MAN doit être utilisé car le robot de tonte ne peut passer seul de la zone secondaire à la station de charge. Consultez Sélection du mode de fonctionnement à la page 33. Dans ce mode, le robot de tonte ne recherche pas la station de charge et tond jusqu'à ce que la batterie soit déchargée. Une fois la batterie déchargée, il s'arrête et le message Necessite charge manu. s'affiche. Pour recharger le robot de tonte, placez-le dans la station de charge. Si la zone de tonte principale doit être tondue après la charge, il conviendra de basculer en mode AUTO avant de placer le robot de tonte dans la station de charge.
Passages lors de la tonte
Les passages longs et étroits ainsi que les zones de moins de 1,5 à 2 mètres de large doivent être évités. Lorsque le robot est en cours de tonte, il risque de s'attarder.
pour traverser le passage ou la zone. La pelouse prendra alors un aspect aplati.

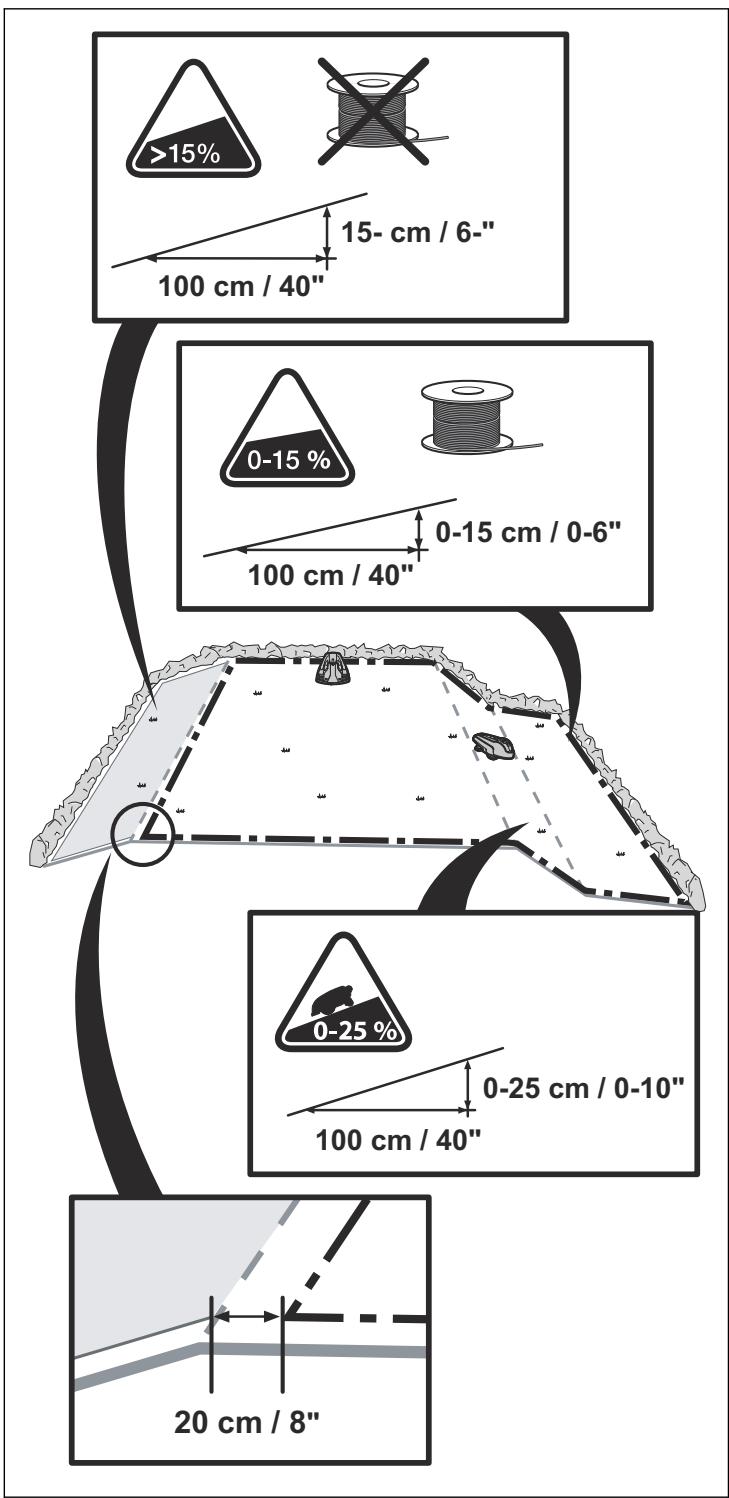

Pentes

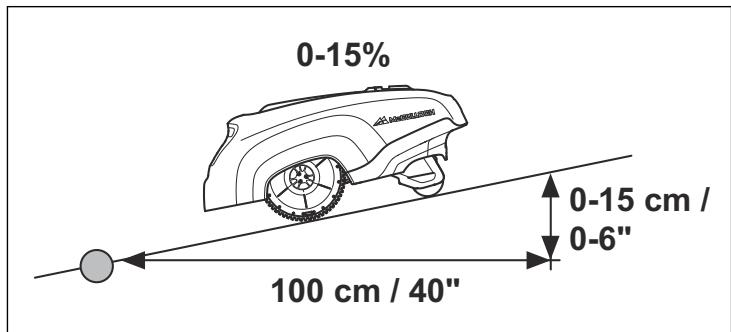

Le câble périphérique peut traverser une pente représentant une inclinaison inférieure à 15%.
Le câble périphérique ne doit pas traverser une pente dont l'inclinaison est supérieure à 15%. Le robot de tonte risque de tourner difficilement. La tondeuse peut alors s'arrêter et le message d'erreur En dehors de la zone de tonte s'affiche. Le risque est maximal en cas de temps humide car les roues sont susceptibles de glisser sur l'herbe mouillée.
Cependant, s'il existe un obstacle que le robot de tonte est susceptible de heurter, par exemple une barrière ou une haie dense, le câble périphérique peut être posé sur une pente de plus de 15%.

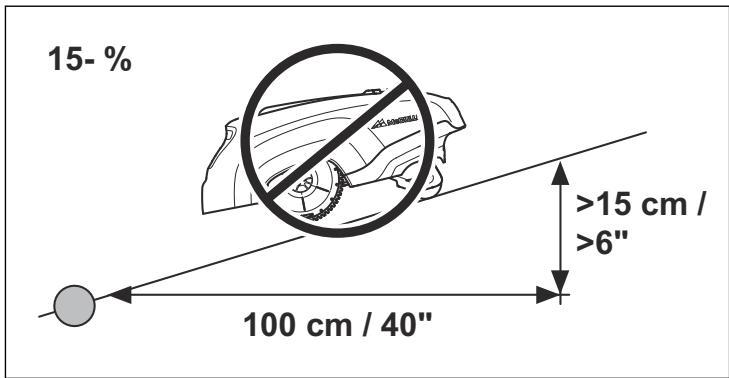

Le robot de tonte peut tondre des pelouses représentant une inclinaison maximale de 25 cm par mètre (25%) à l'intérieur de la zone de travail. Les zones plus inclinées doivent être déliminées par le cable périphérique.
Si une partie d'un bord extérieur de la zone de tonte présente une inclinaison supérieure à 15 cm par mètre (15 %), le cable périphérique doit être placé sur le sol horizontal 20 cm avant le début de la pente.
Pose du câble périphérique

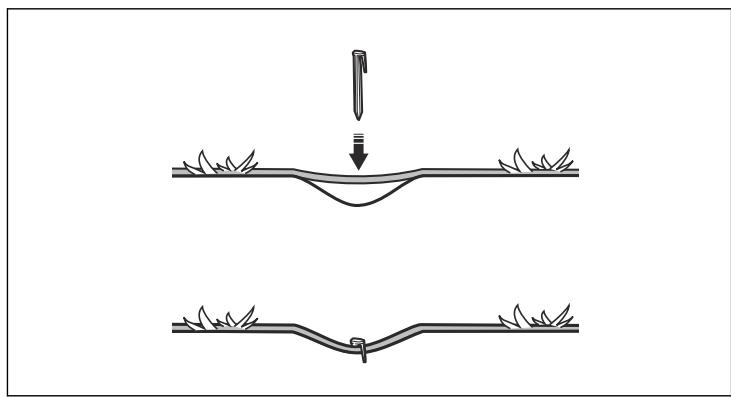

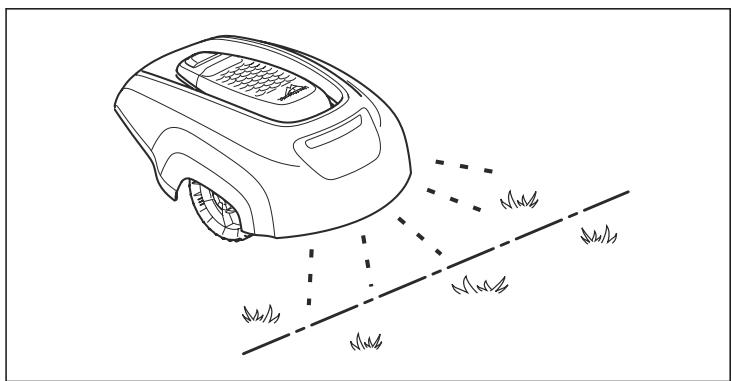

Si vous souhaitez agrafer le câble périphérique :
- Coupe l’herbe très court avec une tondeuse standard ou un coupe-herbe à l’endroit où vous allez poser le cable. Il sera alors plus facile de placer le cable près du sol et donc de réduire le risque que le robot de tonte ne coupe le cable ou n’endommage l’isolant. Veillez à positionner le cable périphérique près du sol et à fixer les cavaliers tous les 75 cm environ. Le cable doit être à proximité du sol afin qu’il ne soit pas coupé avant que les racines de l’herbe ne l’aient recouvert. Utilisez un marteau pour enfoncer les cavaliers dans le sol. Soyez prudent lors de la pose des cavaliers et assurez-vous de ne pas comprimer le cable. Évitez de trop courber le cable.
Si vous souhaitez enterrer le cable périphérique :
Veillez à positionner le cable périphérique à une profondeur comprise entre 1 et 20 cm dans le sol. Le cable peut être enterré par exemple à l'aide d'un coupe-bordure ou d'une bêche.
Utilisez la règle fournie comme guide lorsque vous posez le câble périphérique. Elle vous aide à laisser la distance correcte entre le câble périphérique et la limite/l'obstacle. La règle se détache de l'emballage.

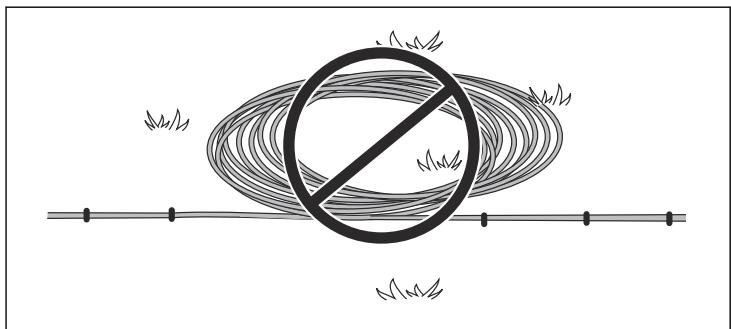

Remarque: Tout câble supplémentaire ne doit pas être enroulé à l'extérieur du câble périphérique. Cela peut perturber le robot de tonte.

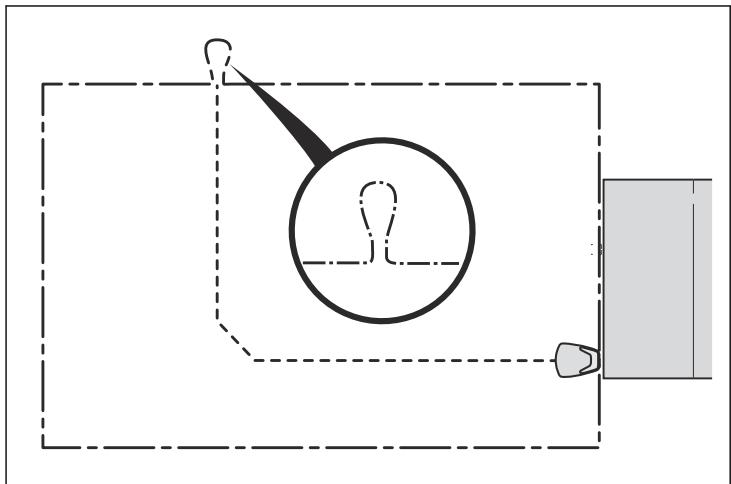

Céllier de connexion du câble guide
Pour faciliter la connexion du cable guide au cable périphérique, il est recommandé de créer une boucle de près de 20 cm de cable périphérique supplémentaire à l'endroit où le cable guide sera ultérieurement connecté. Il est conseillé de planifier l'emplacement du cable guide avant de positionner le cable périphérique. Consultez la section Pose du cable périphérique à la page 17.
Pose du câble périphérique vers la station de charge

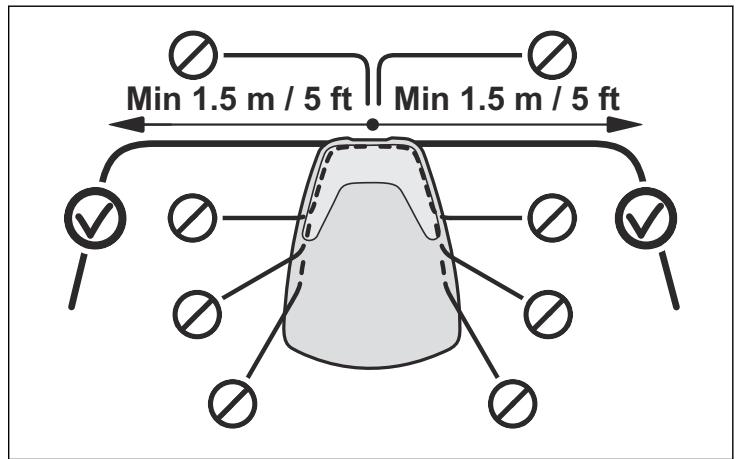

Le câble périphérique doit être aligné avec l'extrémité arrêtée de la station de charge et à au moins 1,5 m à droite et à gauche de la station. Si vous posez le câble périphérique autrement, le robot de toute risque de rencontres des difficultés pour trouver la station de charge.
Rallongement du câble périphérique

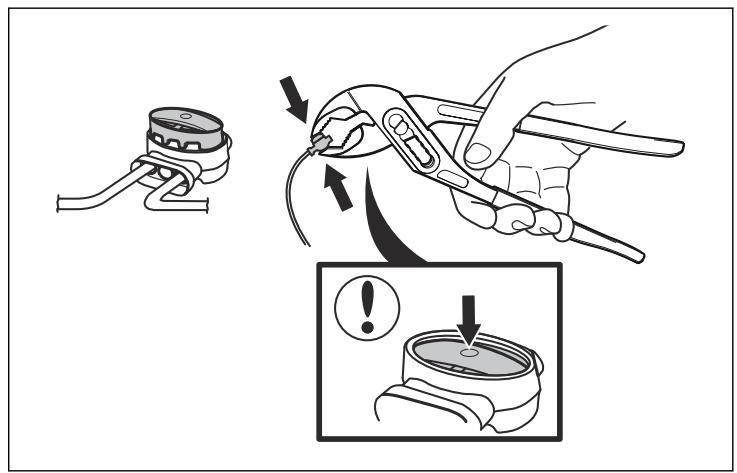

Utilisez un raccord d'origine si le cable périphérique n'est pas assez long et doit être rallongé. Il est étanche et offre une connexion électrique fiable.

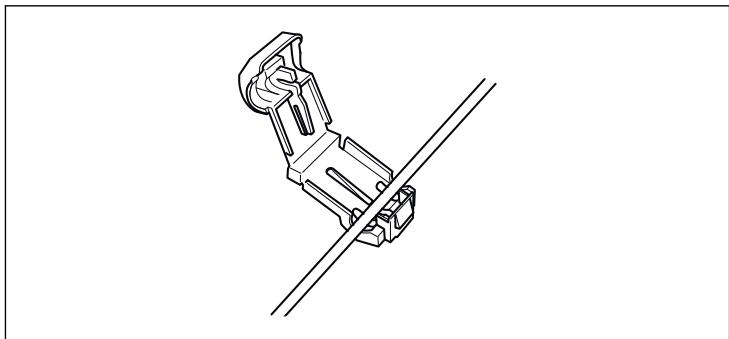

Insérez les deux extrémités du cable dans le raccord. Vérifiez que les cables sont insérés complètement dans le raccord, de sorte que les extrémités soient visibles à travers la zone transparente de l'autre côté du raccord. Ensuite, appuyez complètement sur le bouton placé au-dessus. Utilisez une pince polygrip pour enfoncer complètement le bouton sur le raccord.
REMARQUE! Des câbles doubles, ou un raccord à vis isolé avec du ruban, ne constituent pas des raccords satisfaisants. L'humidité du sol peut causer l'oxydation du câble et au bout de chaque temps la rupture du circuit.
Connexion du câble périphérique

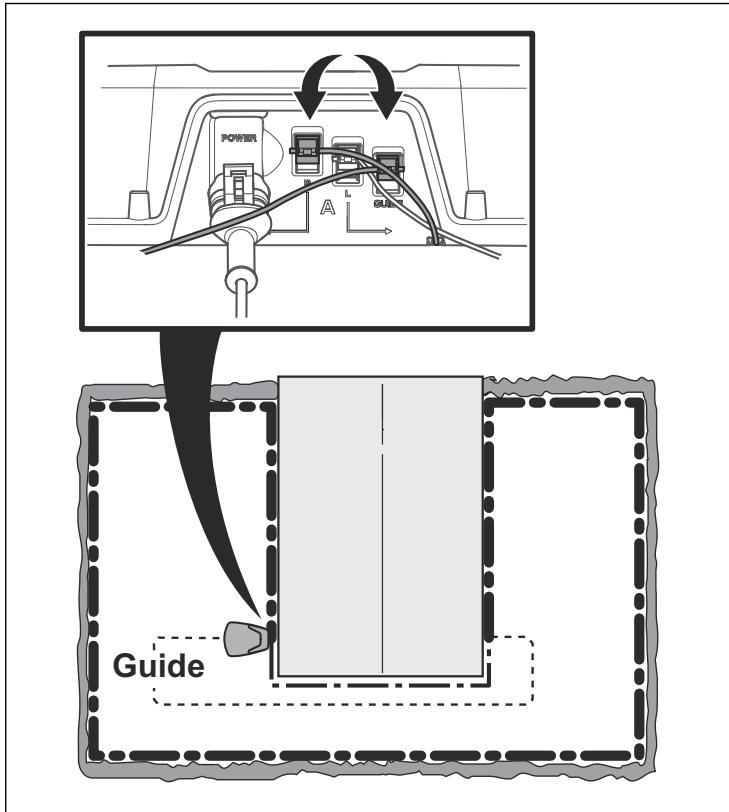

Connectez le câble périphérique à la station de charge :
- Ouvrez le connecteur et placez le câble dans la rainure du connecteur.

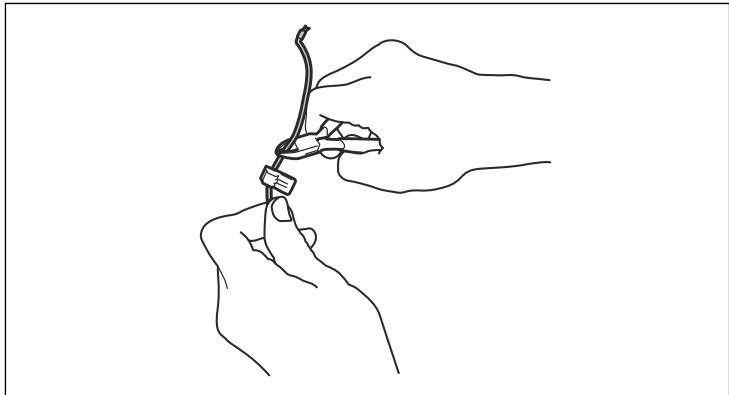

- Serrez les connecteurs à l'aide d'une pince. Appuyez jusqu'à entendre un clic.
- Coupez tout excédent de câble périphérique à 1 ou 2 centimètres au-dessus de chaque connecteur.
- Enforcez le connecteur sur la broche métallique, enforcez le connecteur sur la broche de contact portant le marquage L (gauche) et R (droite), sur la station de charge. Vérifiez soigneusement si le connecteur est correctement monté.
REMARQUE! Le connecteur côté droit doit être branché à la broche métallique droite de la station de charge et l'extrémité gauche au connecteur côté gauche.
Installation du câble guide
Le robot de tonte utilise le câble guide pour retrouver son chemin jusqu'à la station de charge, mais également pour s'orienter jusqu'aux zones éloignées du jardin.
Le même rouleau de câble sert au câble périphérique et au câble guide.
Pour garantir l'uniformité de la tonte sur toute la pelouse, le robot de tonte doit suivre le cable guide depuis la station de charge jusqu'à la connexion entre le cable guide et le cable périphérique avant de démarrer la tonte. Vous devrez régler la fréquence à laquelle le robot de tonte suit le cable guide depuis la station de charge en fonction de la configuration du jardin. Voir Proportion à la page 26 (ROB R600) ou Démarage à distance, ROB R600 uniquement à la page 28 (ROB R1000).
Le robot de tonte opère à diverses distances du cable guide pour réduire le risque de formation de pistes lorsqu'il suit le cable guide vers ou depuis la station de charge. La zone à côté du cable empruntée par le robot de tonte s'appelle Couloir. Le robot de tonte se déplace toujours du côté gauche du cable guide, tel qu'observé en faisant face à la station de charge. C'est pourquoi le couloir est placé à gauche du cable guide sur une largeur de 50 cm. Lors de l'installation, il est donc important de conserver au moins 75 cm d'espace libre à gauche du cable guide et au moins 25 cm d'espace libre à droite du cable guide, considéré depuis la station de charge.
Il n'est pas permis de positionner le cable guide à moins de 30 cm du cable périphérique.
Comme le câble périphérique, le câble guide peut être agrafé ou enterré dans le sol.
REMARQUE! Vérifiez qu'il reste toujours au moins 75 cm d'espace libre à gauche du cable guide en regardant depuis la station de charge.

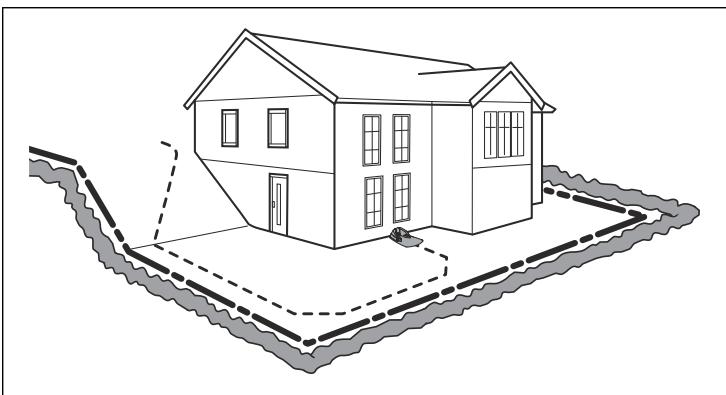

Pose et connexion du câble guide

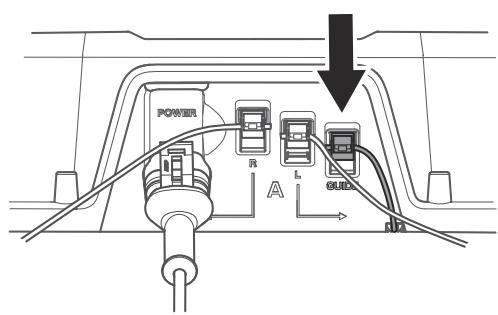

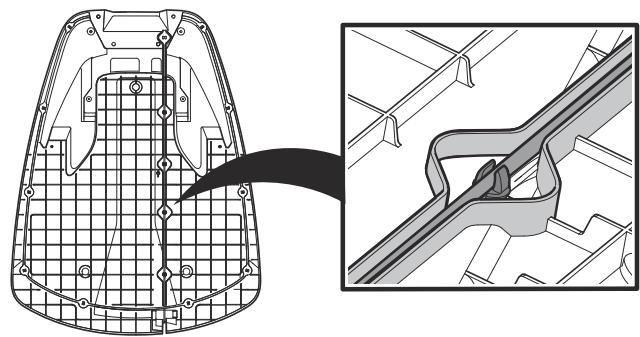

- Faites passer le câble dans la rainure en bas de la plaque de la station de charge.
- Branchez le connecteur au câble guide de la même façon que le câble périphérique, comme décrit dans Connexion du câble périphérique à la page 18. Branchez-le sur la broche de contact de la station de charge indiquant « Guide »

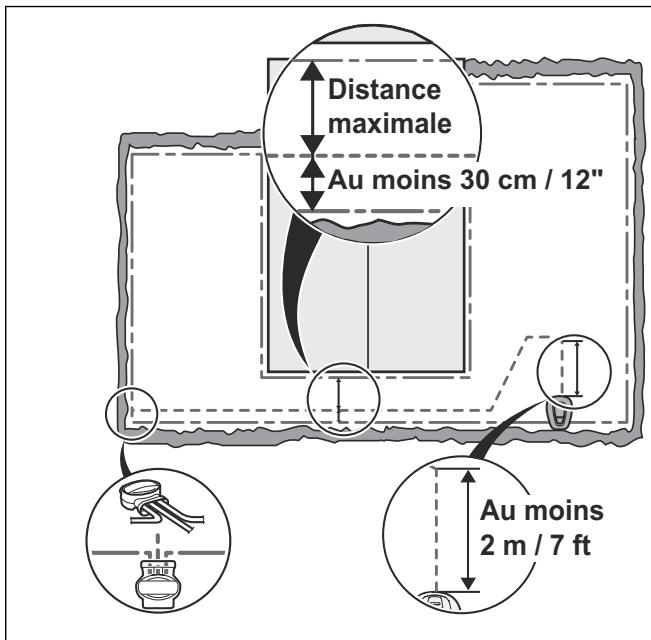

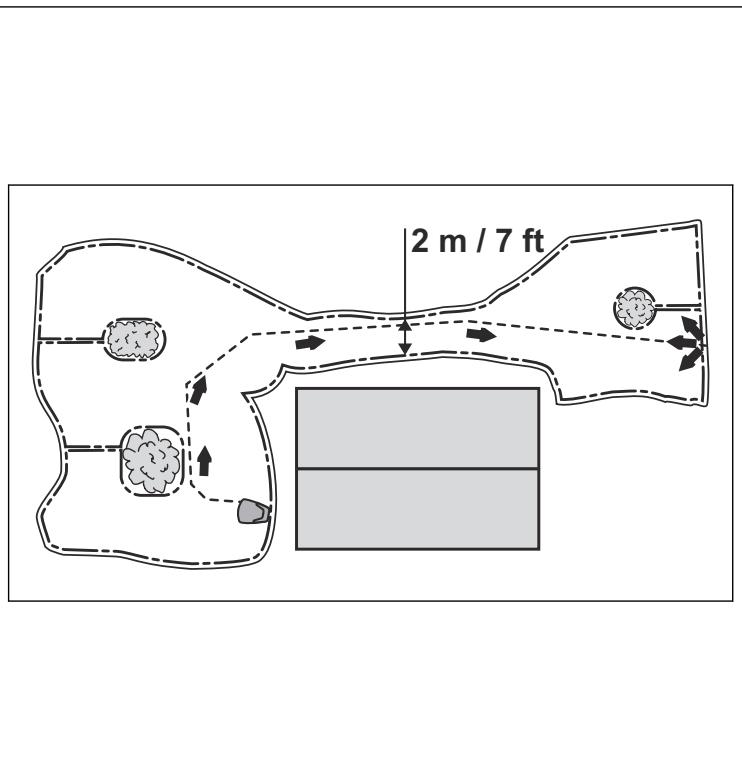

- Posez le câble guide à au moins 2 mètres du bord avant de la plaque.
Si le câble guide doit être posé dans un passage :

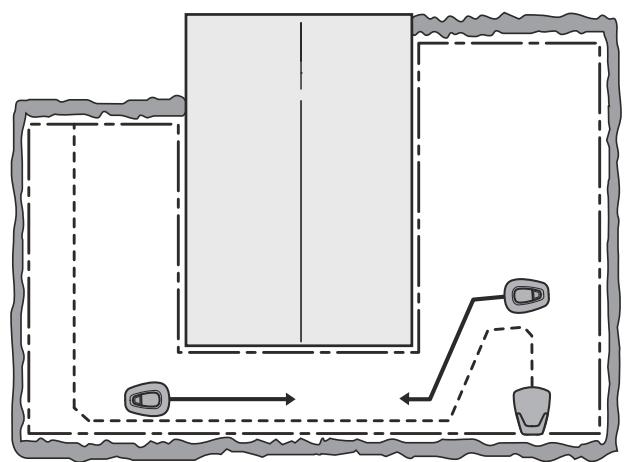

Le robot de tonte suit le cable guide du même côté du cable, que ce soit depuis ou vers la station de charge. Cela signifie que le cable guide se trouve à droite du robot de tonte lorsqu'elle se déplace vers la station de charge et à sa gauche lorsqu'elle s'en éloigne.

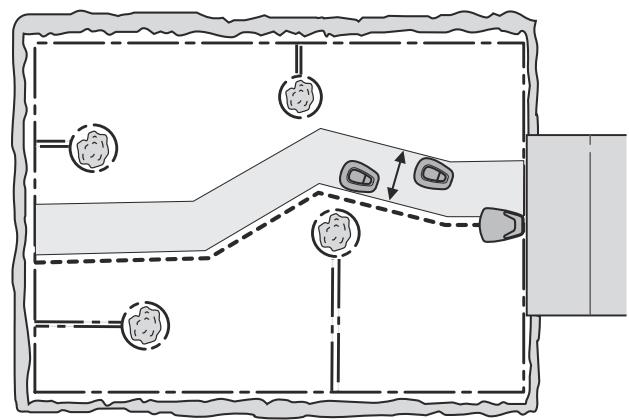

- Dans les passages, le cable guide doit donc être positionné de sorte que le robot de tonte dispose
d'autant d'espace que possible pour passer. La distance entre le cable périphérique et le cable guide doit être d'au moins 30 cm.
- Si le cable guide doit être installé sur une pente raide, il est recommandé de placer le cable en formant un angle avec la pente. Le robot de tonte pourra ainsi suivre plus facilement le cable guide sur la pente.

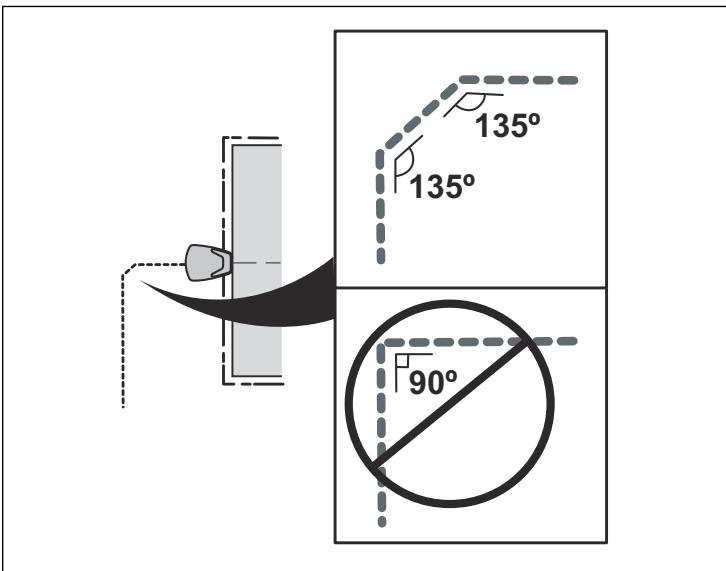

- Évitez de poser le câble dans des angles aigus. Il peut ainsi être difficile pour le robot de tout suive le câble guide.
- Faites courir le cable guide jusqu'au point du cable périphérique où une boucle a précédemment été ajoutée pour faciliter la connexion du cable guide. 5 Coupez la boucle du cable périphérique à l'aide d'une pince coupante.

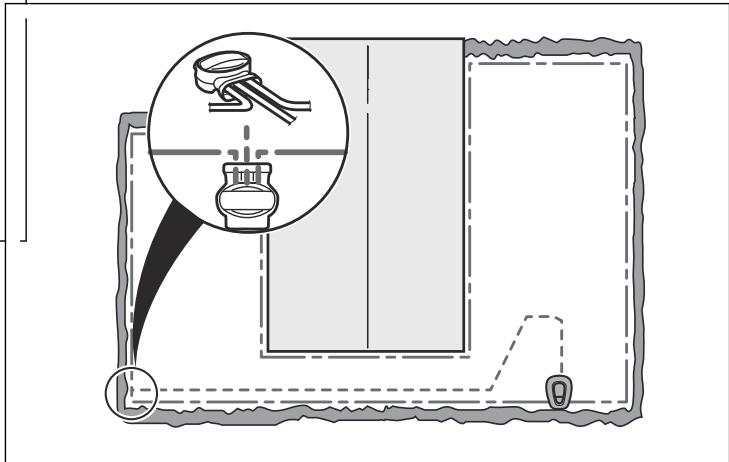

- Branchez le câble guide au câble périphérique à l'aide d'un raccord :
- Insérez le câble périphérique dans chaque trou du raccord. Peu important les trous utilisés pour connecter chaque câble. Insérez le câble guide dans l'orifice central du raccord. Vérifiez que les câ

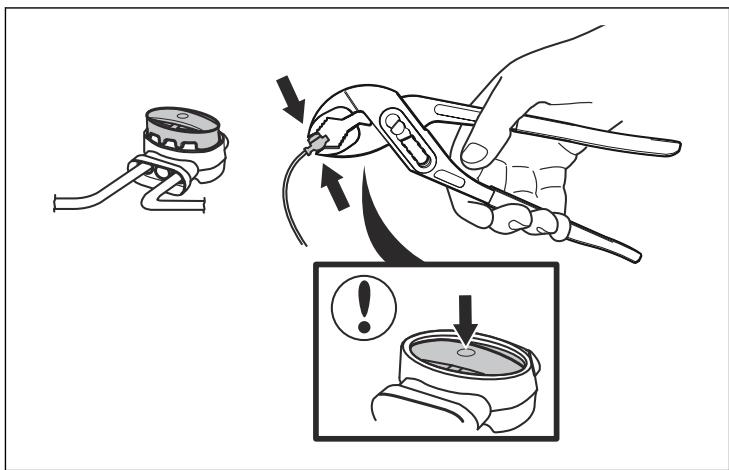

Utilisez une pince polygrip pour enfoncer complètement le bouton sur le raccord.
- Agrafez/enterrez le connecteur dans la pelouse.

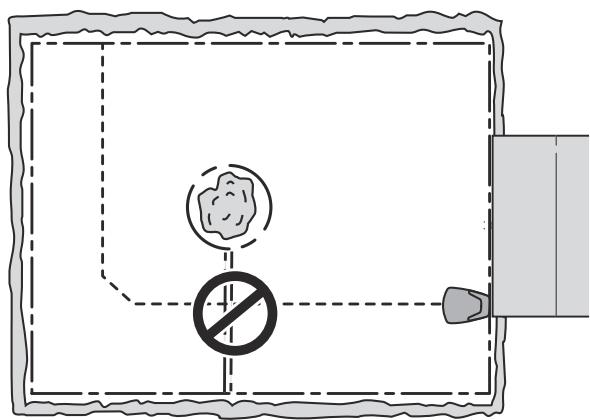

REMARQUE! Le cable guide ne doit pas croiser le cable périphérique, par exemple si le cable périphérique est orienté vers un ilot intérieur.
REMARQUE! Testez le fonctionnement du cable guide à l'aide de la fonction Calibrer guide (ROB R600) ou Test des réglages (ROB R1000) avant d'utiliser le robot.

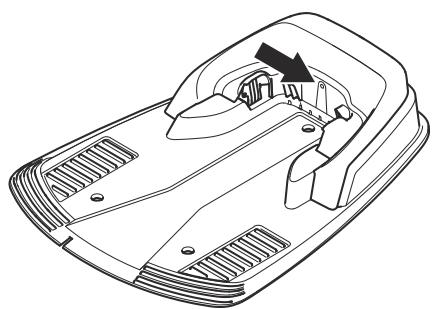

Vérification de l'installation

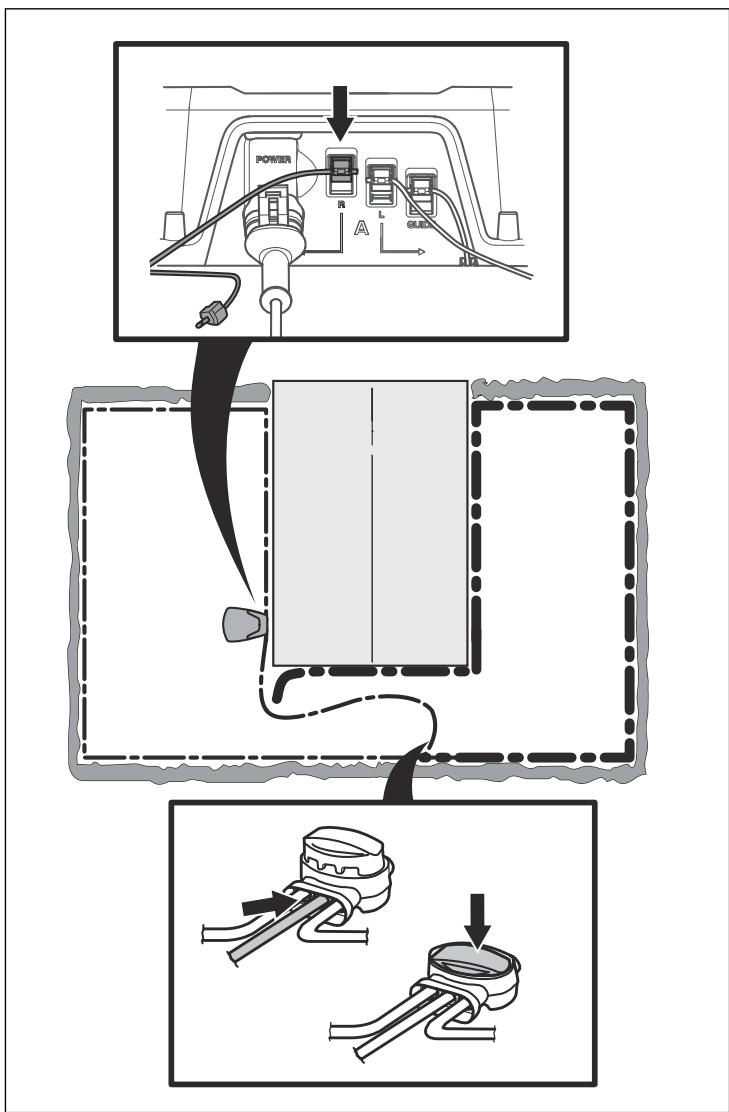

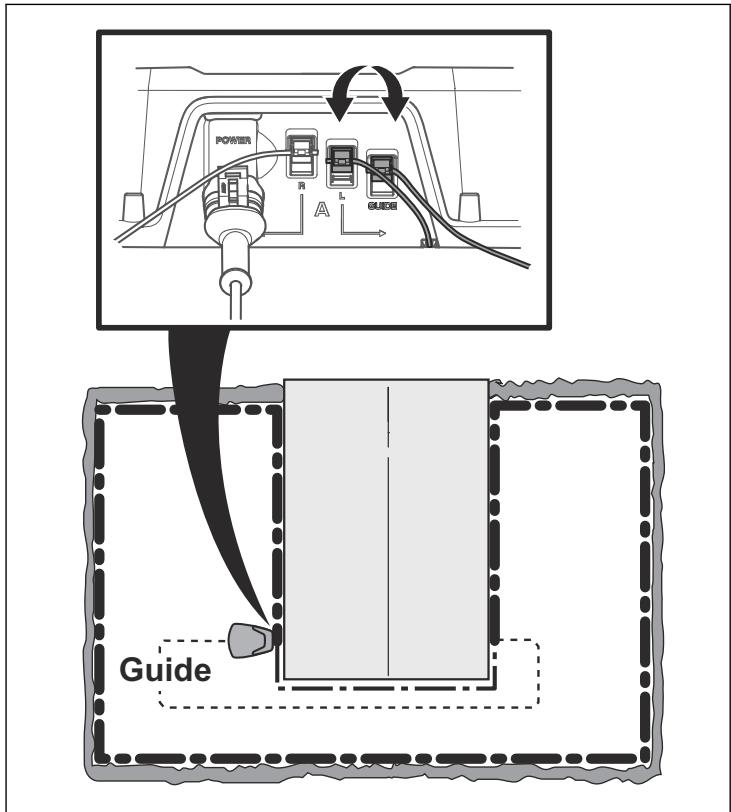

Vérifiez le signal boucle en inspectant le voyant sur la station de charge.
Voir voyant de la station de charge à la page 42 si le voyant ne présente pas de lumière verte fixe.
Premier démarrage et calibrage
Avant de faire fonctionner le robot de tonte, une série de démarrages dans le menu du robot doit être effectuée ainsi qu’un calibrage automatique du signal de guidage. Le calibrage est également un test utile pour vérifier si l’installation du câble guide permet au robot de tonte de suivre facilement le câble guide depuis la station de charge.

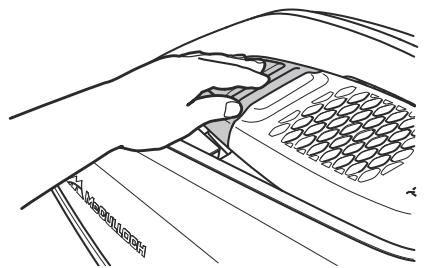

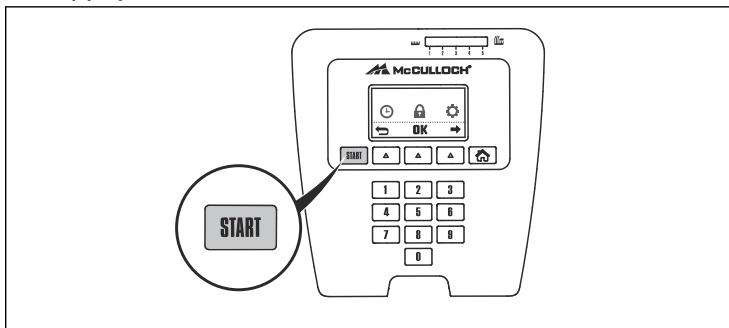

- Ouvrez le capot du panneau de commande en appuyant sur le bouton STOP.
- Mettez l'interrupteur principal en position 1.
Une série de démarriage commence lorsque le robot est démarré pour la première fois. Les éléments suivants sont demandés :
- Langue. Pays
- Format de l'heure Heure actuelle
- Format de la date Date Code PIN à quatre chiffres. Toutes les combinaisons sont permises, à l'exception de 0000.
Remarque: Utilisez la page MÉMO au début du manuel pour noter le code PIN.
- Placez le robot de tonte dans la station de charge lorsque l’écran vous l’indique. Appuyez sur le bouton DEMARRAGE et fermez le capot. Le robot de tonte commence alors le calibrage du guide : pour ce faire, il quitte la station de charge et suit le câble guide jusqu’à l’endroit où il est connecté au câble périphérique puis il démarre la tonte. Vérifiez si le robot de tonte peut suivre le câble guide sur tout le parcours. Sinon, il est possible que le câble guide soit mal installé. Dans ce cas, contrôlez si l’installation est réalisée de la manière décrite dans Installation du câble guide à la page 18. Effectuez ensuite un nouveau calibrage. Voir Calibrer guide, ROB R600 uniquement à la page 29 ou Test à la page 26 (ROB R1000).
Test d'arrimage à la station de charge
Avant d'utiliser le robot de tonte, vérifie s'il peut suivre le câble guide sur tout le parcours jusqu'à la station de charge et s'il s'y arrime facilement. Réalisez le test ci-dessous.
- Ouvrez le capot d'accès au panneau de commande en appuyant sur le bouton STOP.
- Placez le robot de tonte à proximité du point où le cable guide est raccordé au cable périphérique. Placez le robot de tonte à environ 2 mètres du cable guide, face à lui.
- Appuyez sur la touche représentant une maison puis appuyez sur OK lorsque le curseur est sur Home pour sélectionner le mode HOME. Appuyez sur START et fermez le capot.
- Vérifiez que le robot de tonte suit le câble guide sur tout le parcours vers la station de charge et qu’il s’y arrête. Le test est réussi uniquement si le robot de tonte parvient à suivre le câble guide sur toute la distance et s’arrête immédiatement. S’il ne parvient pas à s’arrimer à la première tentative, il réessaie automatiquement. L’installation n’est pas validée si deux tentatives ou plus sont nécessaires pour qu’il s’arrive à la station de charge. Dans ce cas, vérifiez si la station de charge, le câble périphérique et le câble guide sont installés conformément aux instructions.
- Le robot de tonte reste dans la station de charge jusqu'à ce que le mode AUTO ou le mode MAN soit sélectionné. Consultez la section Sélection du mode de fonctionnement à la page 33.
Le système de guidage doit d'abord être calibré pour produire un résultat satisfaisant au test ci-dessus. Consultez la section Premier démarrage et calibrage à la page 21.
Panneau de commande

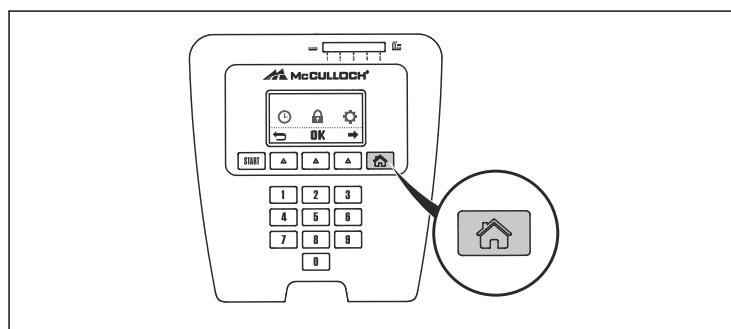

Les commandes et réglages du robot de toute McCULLOCH sont tous effectués à partir du panneau de commande. Toutes les fonctions sont accessibles via un certain nombre de menus.

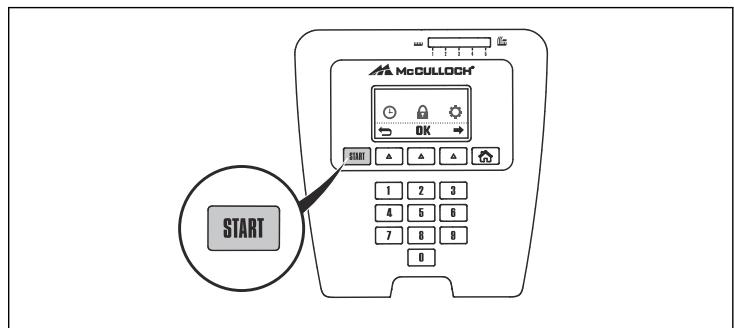

Le panneau de commande est constitué d'un écran et d'un clavier. Toutes les informations sont affichées sur l'écran et toutes les saisies sont effectuées à l'aide des touches.
Le clavier est composé de quatre groupes de touches : touches à choix multiples et chiffres (voir ci-dessous), bouton de démarrage et fonctionnement (voir sélection du mode de fonctionnement à la page 33).

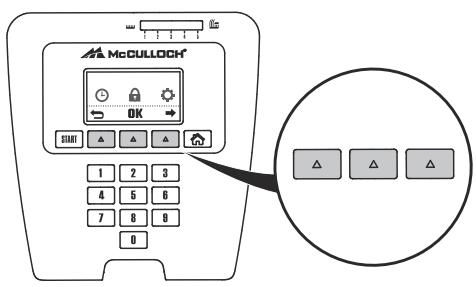

Boutons à choix multiples
Les trois boutons à CHOIX multiples offrent diverses fonctions, dépendant notamment de l'endroit où vous vous situez dans la structure du menu. La fonction du bouton est indiquée tout en bas de l'écran.
Exemple : si vous vous trouvez dans le menu principal, vous pouvez utiliser le bouton de gauche pour revenir en arrière, le bouton du milieu pour confirmer une sélection et le bouton de droite pour faire défiler le menu.

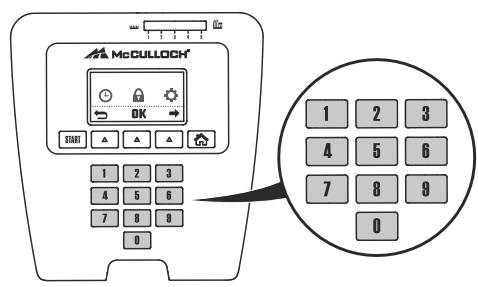

Touches numériques
Le clavier numérique permet notamment de saisir le code PIN et de régler l'heure.
Écran
Si le bouton STOP est actionné et que le capot est ouvert, la fenêtre de fonctionnement affiche l'heure, le mode de fonctionnement sélectionné, le nombre d'heures de tonte, l'état de la batterie et le réglage de la minuterie.
L'horloge indique l'heure actuelle. La date indique le jour en cours. - Le nombre d'heures de fonctionnement indique le nombre d'heures de fonctionnement du robot de tonte depuis la date de fabrication. Le temps de fonctionnement du robot de tonte regroupe la durée de ses tontes et la durée de ses recherches de la station de charge. - AUTO, MAN et HOME indiquent le mode de fonctionnement choisi. Consultez la section Sélection du mode de fonctionnement à la page 33. - L'état de la batterie indique le niveau de batterie restant. - Le symbole ECO s'affiche si le robot de tonte est en mode ECO. - Le symbole horloge indique que la minuterie a été réglée. Le symbole horloge s'affiche en noir si le robot tondeuse n'est pas autorisé à tondre du fait d'un réglage de minuterie. - MENU indique qu'il est possible d'atteindre le menu principal en appuyant sur le bouton à choix multiples situé sous le texte.

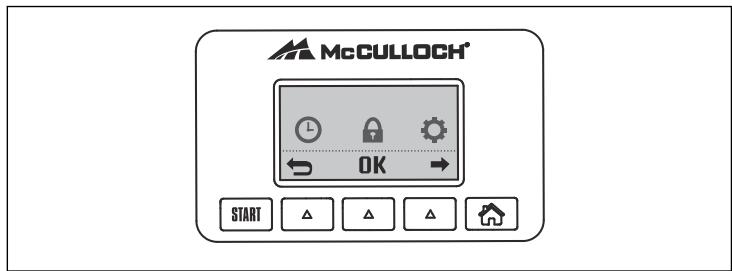

Le menu principal du modèle McCULLOCH ROB R600 propose trois options :
- Minuterie

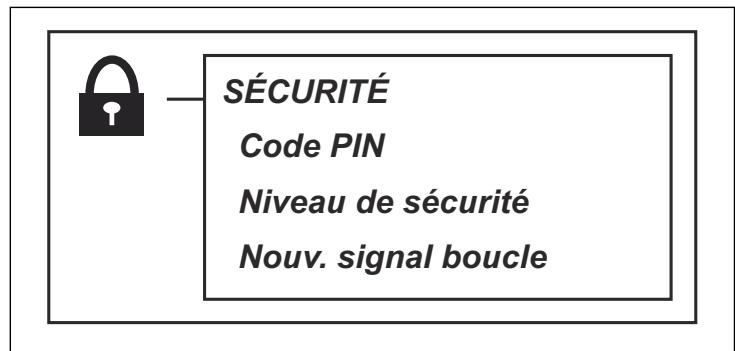

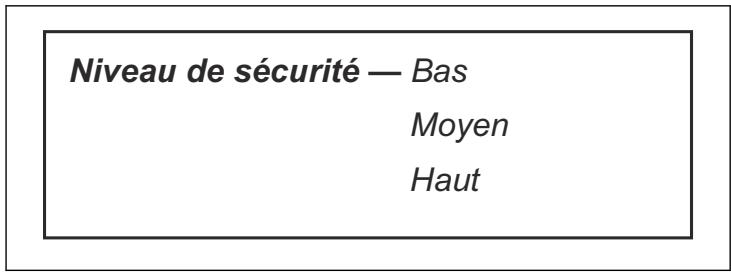

- Sécurité Paramètres
Le menu principal du modèle McCULLOCH ROB R1000 propose quatre options :

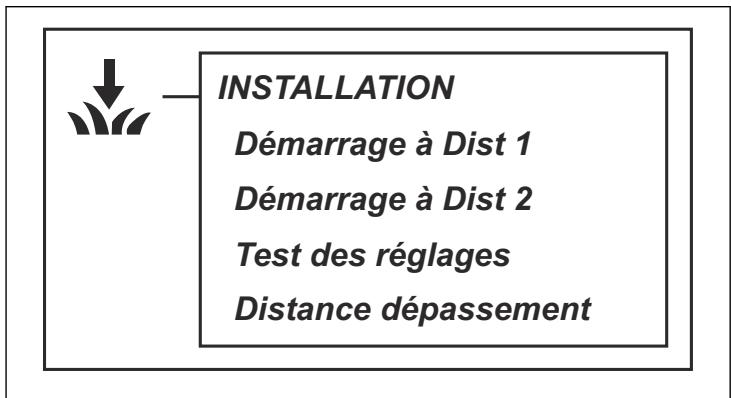

- Minuterie Installation
- Sécurité Paramètres
Il existe plusieurs sous-menus par option. Ces sous-menus vous permettent d'accéder à toutes les fonctions permettant de régler les paramètres du robot de tonte.
Parcourez le menu principal et les sous-menus à l'aide des boutons à choix multiples. Entrez les valeurs et les
heures à l'aide du clavier numérique et confirmez chaque sélection à l'aide du bouton à choix multiples indiqué OK. Appuyez sur le bouton à choix multiple avec la flèche arrière pour remonter dans le menu ou maintenez le bouton de sélection du mode de fonctionnement enfoncé pendant 2 secondes pour retourner directement au menu principal.
Certains sous-menus contiennent des options cochées à gauche. Cela signifie que ces options sont sélectionnées. Cochez ou décochez la case en appuyant sur OK.
Certains sous-menus comportent des informations à droite de rangées spécifiques. Ces informations indiquent la sélection effectuée pour cette fonction.

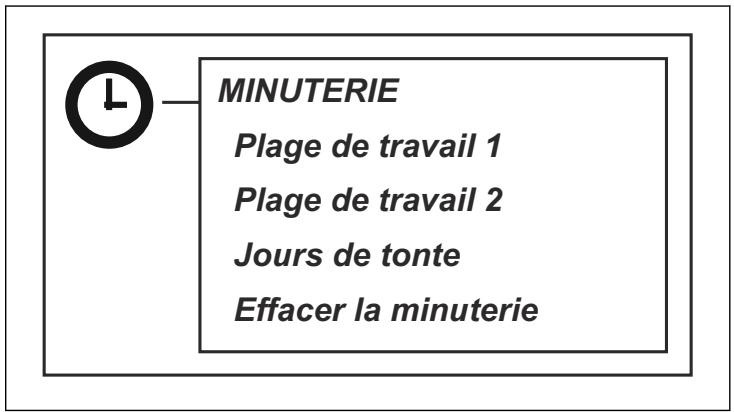

Le tableau suivant résume les sélections de menu disponibles dans le menu principal. La section suivante fournit des informations détaillées sur l'utilisation de chaque fonction et sur les options de réglage disponibles.
| Φ | Minuterie
Pour un résultat de tonte optimal, ne tondez pas trop souvent votre pelouse. Il est par conséquent impo-
tant de limiter le temps de fonctionnement à l'aide de la fonction Minuterie si la zone de travail est infé-
rieure à la capacité de travail du robot de tonte. La fonction Minuterie constitue également un moyen
idéal pour définiir les périodes pendant lesquelles le robot de tonte ne doit pas fonctionner, par exemple
quand les enfants jouent dans le jardin. |
| ↓ | Installation
Uniquement pour ROB R1000
Cette fonction de menu sert à diriger le robot de tonte vers des parties éloignées d'une zone de travail.
Pour la plupart des zones de travail, il n'est pas nécessaire de modifier les régliages d'usine, mais en
fonction de la complexité de la pelouse, le résultat de tonte peut être amélioré en procédant à des régla-
ges manuels. |
| ∅ | Sécurité
Ce menu permet de configurer les paramètres de sécurité et la connexion entre le robot de tonte et la
station de charge.
Il existe trois niveaux de sécurité, mais il est également possible de définir votre propre combinaison de
fonctions de sécurité. |
| Paramètres
Cette sélection vous permit de modifier les régliages généraux du robot de tonte, tels que la date et l'heure. |
Pour un résultat de tonte optimal, ne tondez pas trop souvent votre pelouse. Il est par conséquent important de limiter le temps de fonctionnement à l'aide de la fonction Minuterie si la zone de travail est inférieure à la capacité de travail du robot de tonte. Si vous utilisez trop souvent le robot de tonte sur votre pelouse, celle-ci peut vous sembler aplatie. De plus, le robot de tonte est soumis à une usure inutile.
La fonction de minuterie constitue également un moyen idéal pour définir les plages de travail pendant lesquelles le robot de tonte ne doit pas fonctionner, par exemple quand les enfants jouent dans le jardin.
ROB R1000 est programmé avec une période de veille prédéfinie d'environ 4 heures par jour et ROB R600 est programmé avec une période de veille prédéfinie d'environ
11 heures par jour. Le robot de toute est alors garé dans la station de charge. Consultez la section Veille à la page 35.

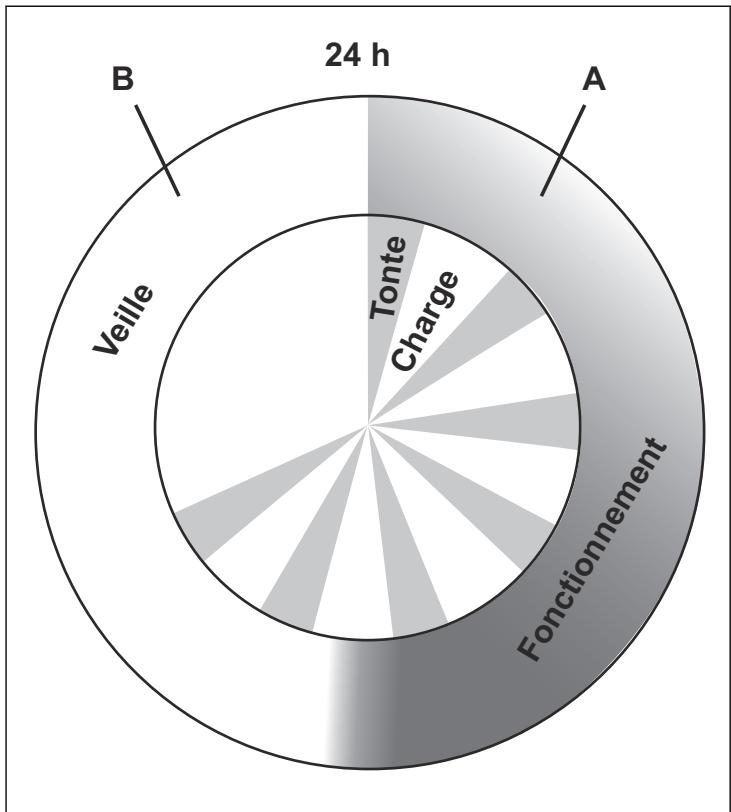

Le réglage d'usine de la minuterie est 07h00 - 23h00 (7 h - 23 h) Lun - Dim. Si vous règlez la minuterie manuellement, tenez compte du fait que le robot de toute prend environ l'équivalent du nombre de mètres carrés par heure et par jour indiqué dans le tableau Capacité de travail.
Le tableau ci-dessous fournit des suggestions pour les différents réglages de minuterie en fonction de la superficie de votre jardin. Vous pouvez l'utiliser pour définir la durée de fonctionnement. Les durées doivent être considérées comme indicatives. Elles peuvent devoir être ajustées en fonction du jardin et, par exemple, la qualité et la pousse de l'herbe. Utilisez le tableau comme suit :
- Cherchez une zone de travail qui corresponde au moins à la surface de votre jardin.
- Sélectionnez un nombre approprié de jours de tonte par semaine (pour certaines zones de tonte, 7 jours peuvent être nécessaires).
- « Plage de travail par jour » indique le nombre d'heures par jour où le robot de tonte sera autorisé à travailler pour le nombre de jours de travail sélectionné.
- L'intervalle de temps suggéré indique un intervalle de temps qui correspond aux heures de travail requises par jour.
Suggestions de minuterie
| ROB R600 |
| Zone de travail | Jours par semaine | Plage de travail par jour | Intervalle de temps suggéré |
| 100 m2 / 1 100 sq. ft | 5 | 3 heures | 07h00 - 10h00 (7 h à 10 h) |
| 7 | 2,5 heures | 07h00 - 9h30 (7 h à 9 h 30) |
| 200 m2 / 2 200 sq. ft | 5 | 6,5 heures | 07h00 - 13h30 (7 h à 13 h 30) |
| 7 | 4,5 heures | 07h00 - 11h30 (7 h à 11 h 30) |
| 400 m2 / 4 300 sq. ft | 5 | 13 heures | 07h00 - 20h00 (7 h à 20 h) |
| 7 | 9 heures | 07h00 - 16h00 (7 h à 16 h) |
| 600 m2 / 6 500 sq. ft | 6 | 16 heures | 07h00 - 23h00 (7 h à 23 h) |
| 7 | 13,5 heures | 07h00 - 20h30 (7 h à 20 h 30) |
| ROB R1000 |
| Zone de travail | Jours par semaine | Plage de travail par jour | Intervalle de temps suggéré |
| 100 m2 / 1 100 sq. ft | 5 | 3 heures | 07h00 - 10h00 (7 h à 10 h) |
| 7 | 2 heures | 07h00 - 09h00 (7 h à 9 h 30) |
| 200 m2 / 2 200 sq. ft | 5 | 5,5 heures | 07h00 - 12h30 (7 h à 12 h 30) |
| 7 | 4 heures | 07h00 - 11h00 (7 h à 11 h) |
| 400 m2 / 4 300 sq. ft | 5 | 11,5 heures | 07h00 - 18h30 (7 h à 18 h 30) |
| 7 | 8 heures | 07h00 - 15h00 (7 h à 15 h) |
| 600 m2 / 6 500 sq. ft | 6 | 14 heures | 07h00 - 21h00 (7 h à 21 h) |
| 7 | 12 heures | 07h00 - 19h00 (7 h à 19 h) |
| 800 m2 / 8 600 sq. ft | 7 | 16 heures | 07h00 - 23h00 (7 h à 23 h) |
| 1 000 m2 / 800 sq. ft | 7 | 20 heures | 05h00 - 01h00 (5 h à 1 h) |
Pour programmer le minuteur

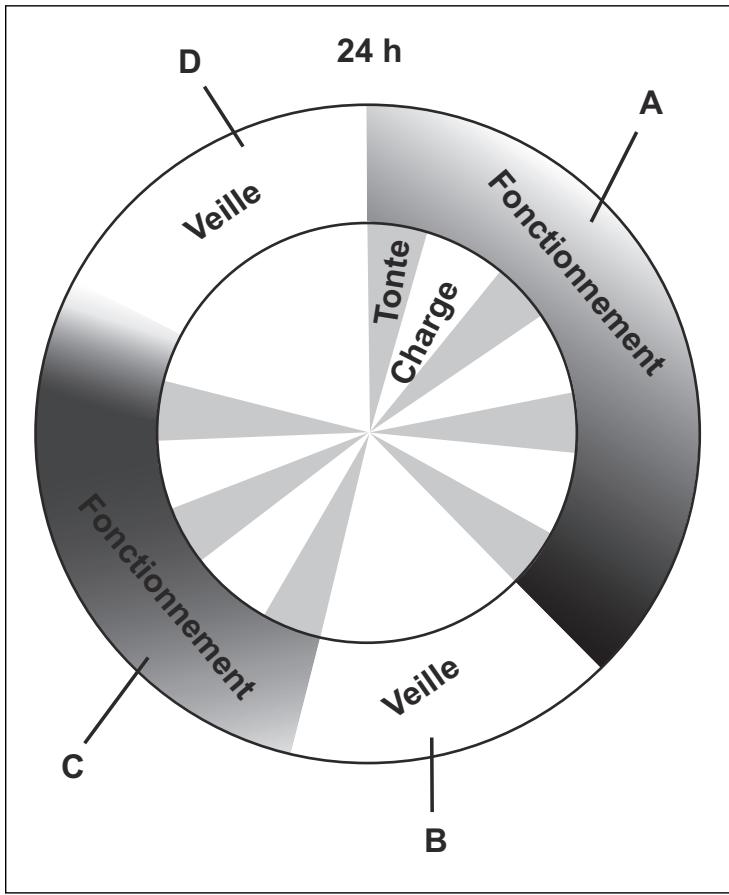

- Plage de Travail 1 Pour régler les heures de début et de fin pour la plage de travail 1, saisissez chaque heure
- Plage de Travail 2 Pour régler les heures de début et de fin pour la plage de travail 2, saisissez chaque heure Jours de tonte : Pour sélectionner les jours de travail du robot de tonte, cochez les jours pendant lesquels le robot de tonte doit fonctionner.
- Effacer la minuterie : Pour rétablir tous les paramètres d'usine, sélectionnez Effacer la minuterie et appuyez sur OK.
Pour désactiver la plage de travail 1 ou la plage de travail 2, saisissez les heures 00h00-00h00 pour réinitialiser la minuterie sur ------.
Un symbole horloge s'affiche sur la page de démarrage lorsque la minuterie est réglée. Le symbole horloge s'affiche en noir si le robot tondeuse n'est pas autorisé à tondre du fait d'un réglage de minuterie.
Installation - ROB R1000
Les paramètres de fonctionnement suivants sont disponibles via cette sélection dans le menu principal.
- Démarrage à Dist 1 : pour contrôler le robot de tell
- Démarrage à Dist 2: pour contrôler le robot de tout
- Test des réglages : pour vérifier les réglages ci-dessus.
- Distance dépassement : pour régler la distance au-delà du câble périphérique que le robot de tonte doit parcourir avant de faire demi-tour.
Pour des exemples de réglages pour le jardin, voir Exemples de jardins à la page 30.
Démarrage à distance 1
L’une des fonctions importantes du câble guide est sa capacité à orienter le robot de part et d’autre dans des zones éloignées si besoin. Cette fonction est très utile par
exemple dans des jardins dont la partie avant et la partie arrière se rejoignent par un passage étroit.
Proportion
Si cette fonction est activée (sélection de n'importe quelle option sauf Jamais), le robot de tonne suit le câble guide de la station de charge jusqu'à l'emplacement distant et commence à tondre à cet endroit.
La fréquence à laquelle elle doit suivre le câble guide depuis la station de charge est sélectionnée sous forme de proportion par rapport au nombre total de fois où elle quitte la station de charge. Dans tous les autres cas, le robot de tonte quitte la station de charge de façon standard avant de commencer à tondre.
Proportion — jamais
Rarement
Moyen
Souvent
Toujours
- Les cinq options suivantes peuvent être sélectionnées :
- Jamais (0%)
- Rarement (environ 20%)
- Moyen (environ 50%)
- Souvent (environ 80%)
- Toujours (100%)
Sélectionnez le pourcentage correspondant à la taille de la zone éloignée par rapport à la zone de travail totale. Si la zone éloignée est par exemple inférieure à la moitié de la zone de tonte totale, vous devez sélectionner Rarement. Si la zone éloignée est par exemple égale à la moitié de la zone de tonte totale, vous devez sélectionner Moyen. Comparez avec les exemples dans Exemples de jardins à la page 30
Par défaut, le paramètre utilisé est Rarement.
Distance
Entrez la distance en mètres depuis la station de charge jusqu'à la zone éloignée où le robot de tonte commence à tondre, en suivant le câble guide. Conseils ! Utilisez la fonction Test SORTIE pour déterminer la distance à laquelle se situe la zone éloignée. La distance (en mètres) s'affichera sur l'écran du robot de tonte.
Démarrage à distance 2
Si la zone de travail se compose de deux zones éloignées, le câble guide doit être installé de manière à les atteindre. Les paramètres Démarrage à Distance 1 et Démarrage à Distance 2 peuvent être combinés afin de diriger le robot de toute vers chacune des zones.
Les réglages des paramètres Proportion et Distance sont réalisés de la même manière que celui du paramètre Demarrage à Distance 1.
Le réglage par défaut est Jamais.
Tenez compte du fait que le total du paramètre Proportion ne peut pas être supérieur à 100%. Si Souvent est sélectionné pour le paramètre Démarrage à Dist 1, vous ne pourrez choisir que Jamais ou Rarement pour le paramètre Démarrage à Dist 2.
Test
Le menu Test des réglages permet de tester les réglages pour Démarrage à Dist 1 et Démarrage à Dist 2 et de vérifier qu'ils sont adaptés à la zone de tonte.
Test zones éloignées
La fonction Test SORTIE sert à tester l'installation et à calculer la distance entre la station de charge et une zone éloignée.
Pour tester les paramètres de Démarrage à distance 1:
Garez le robot de tonte dans la station de charge et sélectionnez la fonction Test SORTIE - Démarrage à Dist 1. Le robot de tonte quitte ensuite la station de charge et se déplace tout droit le long du câble guide, puis commence à tondre une fois la distance désignée atteinte.
Comment mesurer la distance entre la station de charge et une zone éloignée :
Entrez une distance qui dépasse sans aucun doute le chiffre réel. La distance maximale qu'il est possible de saisir est 100 m. Placez le robot de tonte dans la station de charge, puis sélectionnez la fonction Test SORTIE. Le robot de tonte quitte immédiatement la station de charge. La distance en mètres s'affichera sur l'écran du robot de tonte pendant son fonctionnement. Arrêtez le robot de tonte dans la position requise et notez la distance. Saisissez le nombre de mètres affiché dans le champ Distance de la zone de tonte en question.
Si le paramètre Démarrage à Dist 2 a été activé, autrement dit si une option autre que Jamais a été sélectionnée dans Proportion, ces paramétrages doivent
également être testés. Le test du paramètre Démarrage à Dist 2 est identique à celui du paramètre Démarrage à Dist 1.
Test retour station
La fonction Test RETOUR vous permet de tester si le robot de toute est bien arrimé sur la station de charge.
La fonction Test RETOUR ne peut être réalisée qu'après l'exécution de la fonction Test SORTIE.
Si cette fonction est sélectionnée, le robot de tonte se déplace directement le long du câble guide vers la station de charge et se place dessus. Le test est réussi uniquement si le robot de tonte s'arrime immédiatement sur la station de charge. S'il ne parvient pas à s'arrimer à la première tentative, il réessaie automatiquement. L'installation n'est pas validée si deux tentatives ou plus sont nécessaires pour qu'il s'arrime à la station de charge.
Dist. dépassement
L'avant du robot de tonte passe toujours le câble périphérique à une distance spécifique avant que le robot ne tourne. La distance est par défaut de 25 cm mais elle peut être modifiée si nécessaire. La valeur minimale est de 20 cm et la valeur maximale est de 30 cm. Notez que la distance donnée est uniquement une valeur approximative et est fournie à titre indicatif. En réalité, la distance réelle à laquelle le robot de tonte passe le câble périphérique peut varier.
Indiquez le nombre de centimètres que vous souhaitez pour le câble périphérique et appuyez sur OK.
Sécurité
Cette sélection permet de configurer les paramètres de sécurité et la connexion entre le robot de tonte et la station de charge.
Changer le code PIN
Saisissez le nouveau code PIN et appuyez sur OK. Saisissez à nouveau le code et confirmez en appuyant sur OK. Si le code PIN est différent, un message s'affiche brièvement à l'écran indiquant que le code PIN a été modifié.
Notez le nouveau code PIN sur la ligne prévue à cet effet sur la page MéMO au début du manuel.
Niveau de sécurité
Il existe trois niveaux de sécurité.
- Bas
- Moyen
- Haut
Les niveaux de sécurité bas et moyen empêchent tout accès au robot de tonte sans code PIN. Le niveau haut comprend également un avertissement sonore si le bon code PIN n'est pas saisi après un laps de temps déterminé.
Cette fonction implique que pour pouvoir démarrer le robot de toute après 30 jours d'inutilisation, il vous faudra d'abord saisir le bon code PIN. Au-delà des 30 jours, le robot de tonte continue de tondre normalement, mais le message Entrer code PIN s'affiche lors de l'ouverture du capot. Saisissez de nouveau votre code et appuyez sur OK.
Demande de code PIN
Cette fonction implique que le robot de tonte requiert un code PIN lorsque l'interrupteur principal est placé sur 1 et que le capot est ouvert. Vous devez saisir le bon code PIN pour utiliser le robot de tonte.
Si le code PIN saisi 5 fois de suite est erroné, le robot de tonte est verrouillé pour un moment. Le temps de verrouillage s'allonge à chaque nouvelle tentative incorrecte.
Alarme
Grâce à cette fonction, une alarme retentit si le code PIN n'est pas saisi dans les 10 secondes après avoir appuyé sur le bouton STOP ou après avoir soulevé le robot de tonte pour l'une ou l'autre raison. Un bip indique que le code PIN doit être saisi pour éviter de déclencher l'alarme. Il est possible d'éteindre l'alarme à tout moment en entrant le bon code PIN.
Nouveau signal boucle
Le signal boucle est nécessaire de façon aléatoire pour créer un lien unique entre le robot de tonte et la station de charge. Dans de rares cas, il peut être nécessaire de générer un nouveau signal, par exemple si deux installations voisines ont un signal très similaire.
- Placez le robot de tonte dans la station de charge.
- Sélectionnez Nouveau signal boucle dans le menu, puis appuyez sur OK.
Réglages
Mode ECO
Heure & Date
Langue
Pays
Démarrage à distance (R600 uniquement)
Calibrer guide
(R600 unique)
Effacer les réglages
Informations
Mode d'emploi
Cette fonction désactive automatiquement les signaux dans le câble périphérique, les câbles guides et la station de charge lorsque le robot de toute ne tond pas, p. ex. lorsque le robot de toute se charge ou n'est pas autorisé à tondre du fait des réglages de la minuterie.
Le mode ECO convient lorsque d'autres équipements sans fil non compatibles avec le robot de toute sont présents, p. ex. certains appareillages auditifs ou portes de garage.
Quand les signaux sont désactivés par le mode ECO, le voyant de la station de charge clignote en vert. Quand le voyant clignote en vert, le robot de tonte ne peut être démarré que dans la station de charge et pas depuis la zone de travail.
En mode ECO, il est très important de toujours appuyer sur le bouton STOP avant de désteroller le robot de tonte de la station de charge. Il n'est sinon pas possible de démarrer le robot de tonte. Si le robot a été retiré par erreur sans appui préalable sur le bouton STOP, il faut le replacer dans la station de charge et appuyer sur le bouton STOP. Ce n'est qu'à ce moment que le robot de tonte peut être démarré depuis la zone de travail.
Remarque: Appuyez toujours sur le bouton STOP avant de déstowler le robot de tonte de la station de charge. En mode ECO, le robot de tonte ne peut sinon pas être démarré dans la zone de tonte.
Sélectionnez Activer le mode ECO et appuyez sur OK pour activer le mode ECO.
Heure & date
Cette fonction vous permet de régler l'heure actuelle et le format d'heure requis dans le robot de tonte.
Heure & Date — Régler l'heure
Régler la date
Format de l'heure
Format de la date
- Régler l'heure : Saisissez l'heure correcte et appuyez sur OK pour quitter.
- Régler la date : Entrez la date correcte et appuyez sur OK pour sortir.
- Format de l'heure : Placez le curseur sur le format d'heure requis : 12h 24h. Appuyez sur OK pour sortir.
- Format de la date : Placez le curseur sur le format de date requis :
AAAA-MM-JJ (année-mois-jour)
JJ-MM-AAAA (jour-mois-année)
JJ-MM-AAAA (jour-mois-année)
Appuyez sur OK pour quitter.
Réglez la langue avec cette fonction.
Pour sélectionner la langue : placez le curseur sur Langue, puis appuyez sur OK. Placez le curseur sur la langue requise, puis appuyez sur OK.
Pays
Cette fonction vous permet de sélectionner le pays dans lequel votre robot est utilisé.
Placez le curseur sur le pays requis, puis appuyez sur OK.
Démarrage à distance, ROB R600 uniquement

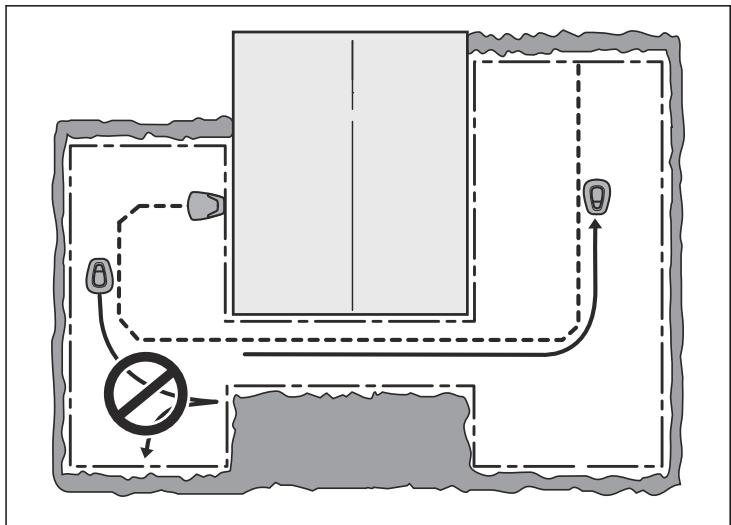

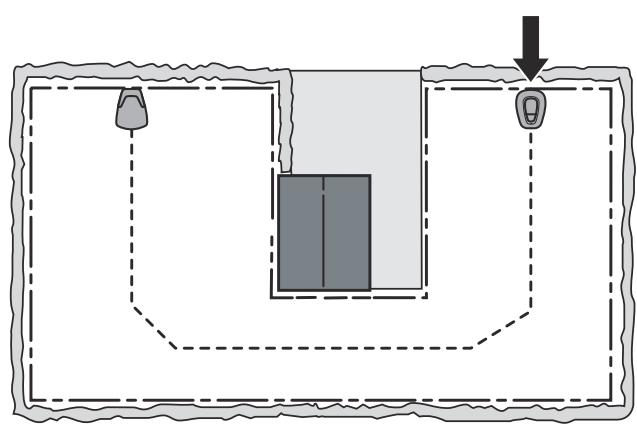

L'une des fonctions importantes du câble guide est sa capacité à orienter le robot de tonte dans des zones éloignées si besoin. Cette fonction est très utile par exemple dans des jardins dont la partie avant et la partie arrêté se rejoignent par un passage étroit où il est impossible d'installer la station de charge.
Démarrage à distance. — Proportion
Si cette fonction est activée (sélection de n'importe quelle option sauf Jamais), le robot de tonte suit le câble guide de la station de charge jusqu'à l'endroit où le câble guide est raccordé au câble périphérique. La machine commence à tondre une fois ce point atteint. La fréquence à laquelle elle doit suivre le câble guide depuis la station de charge est sélectionnée sous forme de proportion par rapport au nombre total de fois où elle quitte la station de charge. Dans tous les autres cas, le robot de tonte quitte la station de charge de façon standard avant de commencer à tondre.
Les cinq options suivantes peuvent être sélectionnées :
- Jamais (0%)
- Rarement (environ 20%)
- Moyen (environ 50%)
- Souvent (environ 80%)
- Toujours (100%)
Sélectionnez le pourcentage correspondant à la taille de la zone éloignée par rapport à la zone de travail totale. Si la zone éloignée est par exemple inférieure à la moitié de la zone de travail totale, vous devez sélectionner Rarement. Si la zone éloignée est par exemple égale à la moitié de la zone de travail totale, vous devez sélectionner Moyen. Comparez avec les exemples dans Exemples de jardins à la page 30
Par défaut, le paramètre utilisé est Rarement.
La fonction Calibrer guide vous permet de tester si le robot de toute peut suivre le câble guide depuis la station de charge.
Pour tester le cable guide :
- Placez le robot de tonte dans la station de charge.
- Sélectionnez Calibrer guide et appuyez sur OK. Le robot de tonte quitte la station de charge, effectue une procédure de calibrage devant la station de charge puis suit le cable guide jusqu'au point de raccordement avec le cable périphérique où il commence à tendre.
- Vérifiez si le robot de tonte peut suivre le cable guide sur tout le parcours jusqu'au point de raccordement du cable périphérique.
Le test échoue si le robot de toute ne peut suivre le cable guide jusqu'au point de raccordement avec le cable guide. Il est probable que l'installation n'ait pas été effectuée conformément aux instructions du chapitre Installation du cable guide à la page 18. Les erreurs fréquentes consistent par exemple à ne pas prévoir suffisamment d'espace sur la gauche du cable guide (si l'on est face à la station de charge) ou à ne pas poser le cable guide en angle sur une pente raide. Voir Pose et connexion du cable guide à la page 19.
Rectifiez l'installation et effectuez un nouveau test avec la fonction Calibrer guide.
Effacer les réglages
Cette fonction vous permet de réinitialiser le robot à tous les réglages d'usine par défaut.
- Sélectionnez Effacer les réglages dans le menu puis appuyez sur OK. Entrez le bon code PIN, puis appuyez sur OK.
Le menu À propos fournit des informations relatives au modèle du robot de tonte, à son numéro de série et aux différents logiciels disponibles.

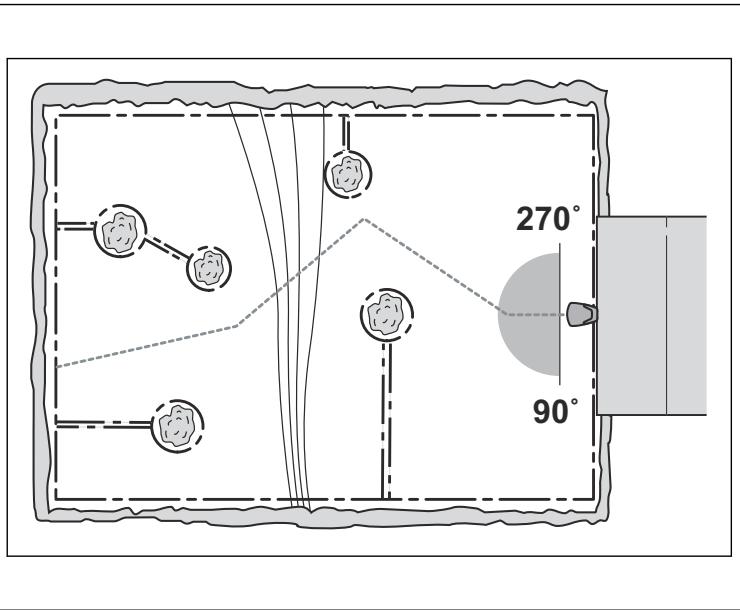

Exemples de jardins
Le comportement du robot de tonte dépend en partie des réglages effectués. Le fait d'adapter les réglages du robot de tonte selon la forme du jardin lui permet d'atteindre plus facilement toutes les parties du jardin et d'obtenir ainsi une tonte parfaite.
Chaque jardin requiert des règles différents. Les pages suivantes seront brièvement quelques exemples de jardins, avec des suggestions d'installation et de règles.
Sauf mention contraire, dans l'exemple de jardin suivant, les paramétrages de minuterie recommandés peuvent être appliqués au mode McCULLOCH ROB R600.
Vous trouverez une aide plus approfondie pour l'installation sur www.mcculloch.com.
Remarque: Le réglage par défaut du robot de tonte a été sélectionné pour fonctionner dans le plus grand nombre de jardins possible. Les réglages ne doivent être ajustés qu'en cas de conditions d'installation spéciales.
Suggestions d'installation et réglages
| Surface | 150 m2. Zone ouverte et plane. |
| Minuterie | 07h00-17h00
Lundi, mardi,
mercredi, vendredi |
| Démarrage à distance - Proportion | Jamais |
| Remarques | La minuterie peut servir à éviter que l'herbe ne semble piétinée car la zone est inférieure à la capacité maximum du robot de tonte. |
| Surface | 400 m2. Zone ouverte. |
| Minuterie | 07h00-23h00
(réglage d'usine)
Lundi-dimanche |
| Démarrage à distance - Proportion | Jamais |
| Remarques | Les réglages d'usine convennent à cette installation. |
| Surface | 400 m2. Plusieurs Îlots et inclinaison de 25 %. |
| Minuterie | 07h00-23h00
(réglage d'usine)
Lundi-dimanche |
| Démarrage à distance - Proportion | Rarement (réglage usine) |
| Remarques | Placez la station de charge dans la partie basse de la zone de travail. Po-sez le cable guide en formant un angle au-dessus de la pente raide. |
| Surface | 200 m2. Jardin en L avec station de charge installée dans une zone étroite. Comporte quelques Îlots. |
| Minuterie | 07h00-22h00Lundi, mardi, mercredi, vendredi |
| Démarrage à distance - Proportion | Souvent |
| Remarques | Si la majore partie de la zone de tonte est facile d'accès pour le robot de tonte en suivant le cable guide depuis la station de charge, sélectionnez Proportion : Souvent. |
| Surface | 250 m2. Jardin en U avec un passage étroit. |
| Minuterie | 07h00-22h00
Lundi, vendredi |
| Démarrage à distance - Proportion | Moyen |
| Remarques | Le cable guide doit être placé le long du passage étroit pour s'assurer que le robot de tonte peut facilement localiser la station de charge depuis la gauche de la zone de tonte. Proportion : Moyen est sélectionné si la zone pla-cée à gauche correspond à presque la moitié de la zone totale. |
| Surface | 150 m2. Zone de travail asymétrique avec un passage étroit et plusieurs Îlots. |
| Minuterie | 07h00-17h00
Lundi, mardi,
mercredi, vendredi |

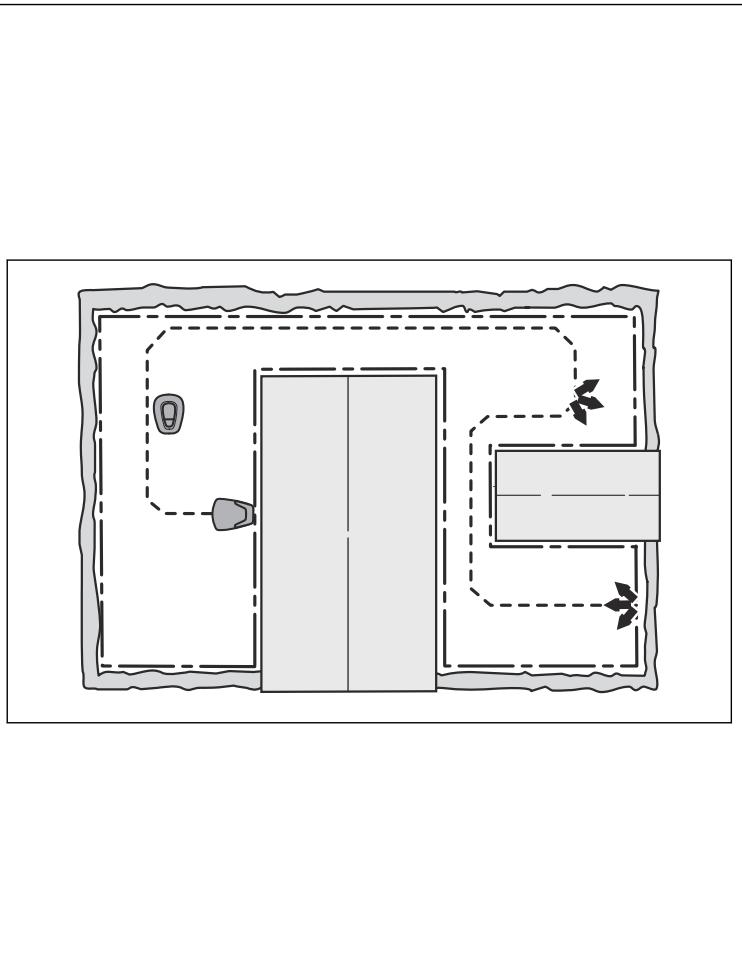

| Démarrage à distance - Proportion | Rarement (réglage usine) |
| Remarques | Le cable guide doit être placé le long du passage étroit pour s'assurer que le robot de tonte peut facilement localiser la station de charge depuis le côte droit de la zone de tonte. Sélectionnez la proportion : Rarement si la zone du côte droit est une petite fraction de la zone totale. |
| Surface | S'applique uniquement au modele McCULLOCH ROB R1000. 400 m2. Trois zones reliées par deux passages étroits. |
| Minuterie | 07h00-23h00 Lundi, mardi, jeudi, vendredi |
| Démarrage à Dist 1 - Proportion | Rarement |
| Démarrage à Dist 2 - Proportion | Rarement |
| Remarques | Lorsque la zone de tonte se compose de trois zones reliées par deux passages étroits, les paramètres Démarrage à Dist 1 et Démarrage à Dist 2 doivent être utilisés pour obtenir une tonte régulière sur l'ensemble de la zone de tonte. Le modele McCULLOCH ROB R1000 est recommendé pour cette zone de tonte. |
| Surface | 200 m2+ 50 m2 dans une zone secon-daire. |
| Minuterie | 07h00-18h00Lundi, mardi,jeudi, vendredi |
| Démarrage à dis-tance -Proportion | Rarement (réglage usine) |
| Remarques | La zone secondaire est tondue à l'aide du mode MANles mercredis et same-dis. |
Sélection du mode de fonctionnement
Le bouton de sélection du mode de fonctionnement est symbolisé par une maison. Une fois que vous avez appuyé sur le bouton, le mode de fonctionnement choisi s'affiche à l'écran. Appuyez plusieurs fois sur le bouton pour choisir entre les trois modes de fonctionnement.
- HOME: Renvoyez le robot de toute vers la station de charge. Il reste jusqu'à ce qu'un autre mode de fonctionnement soit choisi. Home apparait dans la fenêtre de fonctionnement. Une fois la batterie entièrement chargée, le robot de toute reste garé dans la station de charge. Quand le sélecteur de fonctionnement est sur AUTO, le robot de toute quitte d'abord la station de charge, puis recommence à tendre.
Le réglage Home est également utilisé après une nouvelle installation ou après modification d'une installation existante, pour tester si le robot de tente peut suivre le câble guide et s'arrimer à la station de charge. Voir Test d'arrimage à la station de charge à la page 21
- AUTO: Mode de fonctionnement automatique standard dans lequel le robot tond et se charge automatiquement.
- MAN: Le réglage MAN doit être utilisé pour la tonte de zones secondaires. Voir (Zones secondaires à la page 16).
Si MAN est sélectionné et si le robot de toute se met en route hors de la pelouse, il attend jusqu'à ce que la batterie soit entièrement déchargée. Il s'arrête ensuite et le message Nécessite charge manu. s'affiche. Le robot de toute doit être reconduit à la station de charge et démarré manuellement une fois la batterie rechargée.
Si le robot de toute se charge en mode MAN, il se charge complètement, sort de la station de charge, parcourt environ 20 cm puis s'arrête. Cela indique qu'il est chargé et prêt à tondre.
Si la zone de tonte principale doit être tondue après la charge, il conviendra de basculer en mode AUTO avant de placer le robot de tonte dans la station de charge.
REMARQUE! Pour faire démarrer le robot de tonte, appuyez toujours sur le bouton START avant de fermer le capot. Si vous n'appuyez pas sur le bouton START, vous entendrez un signal sonore d'avertissement et le robot de tonte ne démarrera pas.
Interrupteur principal
AVERTISSEMENT! Lisez attentivement les consignes de sécurité avant de mettre notre robot de tonte en marche.
AVERTISSEMENT! Maintenez les mains et les pieds à distance des lames en rotation. Ne placez jamais les mains ou les pieds en dessous ou à proximité de la carrosserie lorsque le moteur tourne.
AVERTISSEMENT! N'utilisez jamais le robot de tonte quand des personnes, en particulier des enfants ou des animaux domestiques, se trouvent dans la zone de tonte.
Pour démarrer le robot de tonte, placez l'interrupteur principal en position 1.
Mettez l'interrupteur principal en position O lorsque vous n'utilisez pas le robot de tonte ou lors d'une intervention sur le disque de coupe.
Lorsque l'interrupteur principal est sur la position O, le moteur du robot de toute ne peut pas démarrer.
Charger une batterie entièrement déchargee
Si le robot de toute McCULLOCH est neuf ou rangé depuis longtemps, la batterie sera déchargée et devra être chargée avant son démarrage. La charge peut prendre de 80 à 100 minutes.
- Mettez l'interrupteur principal en position 1.
- Placez le robot de tonte dans la station de charge. Ouvrez le couvercle et faites glisser le robot de tonte aussi loin que possible pour garantir un contact correct entre le robot de tonte et la station de charge.
- Un message s'affiche indiquant que le chargement est en cours.
Minuterie et mise en veille
Pour que votre pelouse ne soit pas tassée, utilisez la fonction de minuterie (voir Minuterie à la page 24).
Veille
Le robot est programme avec une période de veille prédéfinie en fonction du tableau relatif à la durée de veille. Cette période de veille peut par exemple être mise à profit pour arroser ou procéder à des tâches sur la pelouse.
| Modèle | Durée de veille |
| McCULLOCH ROB R600 | Au moins 11 heures par jour |
| McCULLOCH ROB R1000 | Au moins 4 heures par jour |
Réglage de la minuterie
Lorsque vous régalez la minuterie, tenez compte du fait que le robot tond environ l'équivalent du nombre de mètres carrés par heure et par jour indiqué dans le tableau Capacité de travail.
| Modèle | Capacité de travail |
| McCULLOCH ROB R600 | Environ 43 m2par heures et par jour |
| McCULLOCH ROB R1000 | Environ 48 m2par heures et par jour. |
Si la zone de tonte est par exemple de 360 m², ROB R1000 doit fonctionner pendant 7,5 heures par jour. Les durées sont approximatives et peuvent par exemple varier en fonction de la qualité de l'herbe, de l'affutage des lames et de l'âge de la batterie.
AVERTISSEMENT! Utilise la minuterie pour ne pas tondre dans les endroits habituellement fréquentés par des enfants et/ou des animaux et pour protéger tout ce qui pourrait être endommagé par les lames en rotation.
Les paramètres d'usine pour la minuterie sont de 07h00 à 23h00, pour une tonte quotidienne. Ce réglage est ajusté à la zone de travail maximale indiquée.
Si la taille de la zone de travail le permet, il est recommandé de tailler un jour sur deux au lieu de quelques heures chaque jour pour améliorer la qualité de l'herbe. Par ailleurs, interrompez toute tonte au moins trois jours consécutifs une fois par mois. Cela fera le plus grand bien à votre pelouse.
Les durées mentionnées dans cet exemple peuvent être appliquées au domaine McCULLOCH ROB R600, mais le principe est le même que celui des autres modèles.
Période de travail 1 : 07h00-23h00
Jours de tonte : Tous les jours.
Le réglage d'usine assure que le robot de tonte commence à tondre la pelouse à 07h00. Il est garé dans la station de charge à partir de 20h00 puis reste au repos jusqu'au lendemain 07h00.
Si le réglage de la minuterie est divisé en deux périodes de travail, la période de veille peut être également divisée en plusieurs périodes. La période de veille minimale doit cependant toujours être définie en fonction du tableau relatif à la durée de veille.
| McCULLOCH ROB R600 |
| Utilisation | A = 13 h max. |
| Mise en charge/veille | B = 11 h min.s |
Les durées mentionnées dans cet exemple peuvent être appliquées au domaine McCULLOCH ROB R600, mais le principe est le même que celui des autres modèles.
Période de travail 1 : 06h00-17h00
Période de travail 2: 20h00 - 23h00.
Jours de travail : Tous les jours.
Le robot de toute fonctionnera entre 06h00 et 17h00. Elle recommencera à tondre à 20h00 puis s'arrêtera à 22h00 pour se mettre au repos jusqu'à 06h00.
| McCULLOCH ROB R600 |
| Utilisation | A + C = 13 h max. |
| Mise en charge/veille | B + D = 11 h min. |
Démarrage
- Ouvrez le capot en appuyant sur le bouton STOP.
- Mettez l'interrupteur principal en position 1.
- Saisissez le code PIN.
- Appuyez sur le bouton START.
- Fermez la trappe dans les 10 secondes.
Si le robot de tonte est garé dans la station de charge, il n'en sortira que si la batterie est complètement chargée et si la minuterie est réglée pour permettre son fonctionnement.
Remarque : Avant que le disque de coupe ne démarre, 5 bips retentissent pendant 2 secondes.
Arrêt
- Appuyez sur le bouton STOP. Le robot de tonte et le moteur de coupe s'arrêtent, puis le capot s'ouvre.
Mise hors tension
- Appuyez sur le bouton STOP.
- Placez l'interrupteur principal en position off
Éteignez toujours le robot de toute à l'aide de l'interrupteur principal s'il nécessite une maintenance ou si vous devez le sortir de la zone de travail.

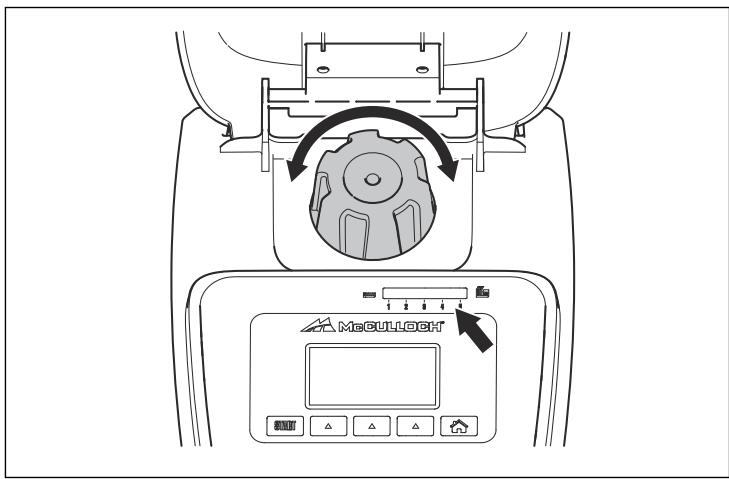

Réglage de la hauteur de coupe
La hauteur de coupe peut être réglée de 2 cm (MIN) à 5 cm (MAX).
Pour régler la hauteur de coupe :
- Appuyez sur le bouton STOP pour arrêter le robot de tonte, puis ouvrez le capot.
- rée est indiquée par la colonne orange, sur l'indicateur de réglage de la hauteur.
- Tournez dans le sens contraire des aiguilles d'une montre pour augmenter la hauteur de coupe.
- Tournez dans le sens des aiguilles d'une montre pour réduire la hauteur de coupe.
Remarque: Pendant la première semaine qui suit l'installation, la hauteur de coupe doit être réglée sur MAX pour éviter d'endommager la boucle du câble. La hauteur
Introduction - entretien
Pour une meilleure fiabilité de fonctionnement et une plus grande longévité, inspectez et nettoyez régulièrement le robot de tonte et, si nécessaire, remplacez les pièces usées. Pour plus d'informations sur le nettoyage, voir Nettoyage à la page 37.
Au moment de la première utilisation du robot de tonte, il convient d'inspecter le disque de coupe et les lames une fois par semaine. Si l'usure au cours de cette période a été faible, l'intervalle d'inspection peut être augmenté.
Il est important que le disque de coupe tourne facilement. Les bords des lames doivent être intacts. La durée de vie des lames est très variable et dépend notamment des facteurs suivants :
Temps de fonctionnement et taille de la zone de travail - Type d'herbe Type de sol - Présence d'objets tels que cônes, fruits tombés, jouets, outils, pierres, racines ou autres
La durée de vie normale est de 2 à 4 mois pour des zones couvrant une surface supérieure à 300m²; elle est plus longue pour des zones plus petites. Voir Remplacement des lames à la page 38 pour savoir comment remplacer les lames.
Remarque: L'utilisation de lames émoussées donne une tonte moins efficace. Les bords de la pelouse ne sont pas nets et il faut fournir plus d'énergie; le robot ne peut ainsi pas tondre une surface aussi grande.
Nettoyage
Il est important que le robot de toute soit toujours propre. Un robot dans lequel de grandes quantités d'herbe sont coincées ne sera pas aussi efficace sur des terrains en pente. Il est recommandé de le nettoyer à l'aide d'une brosse.
REMARQUE! Ne nettoyez jamais le robot de toute avec un nettoyeur à haute pression ni à l'eau courante. N'utilisez jamais de solvants pour le nettoyage.

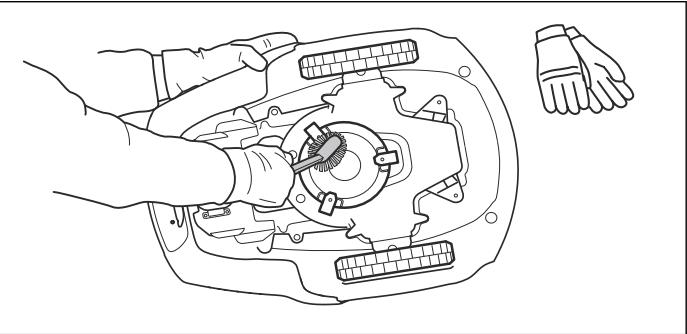

Chassis et disque de coupe
REMARQUE! Portez des gants de protection.
- Mettez l'interrupteur principal en position 0.
- Relevez le robot de tonte sur le côté.
- Nettoyez le disque de coupe et le châssis à l'aide d'une brosse à vaisselle par exemple. En même temps, contrôlez si le disque de coupe tourne librement par rapport à la protection des pieds. Vérifiez également que les lames bougent librement. La présence de longs
brins d'herbe ou d'autres objets peut perturber le fonctionnement du disque de coupe. Le moindre effet de freinage augmente la consommation d'énergie et les délais de tonte, et peut même empêcher le robot de tondre une grande pelouse.
Chassis
Nettoyez la partie inférieure du châssis. Brossez ou essuyez avec un chiffon humide.
Roues
Nettoyez autour des roues avant et de la roue arrière, mais également autour du support de la roue arrière.

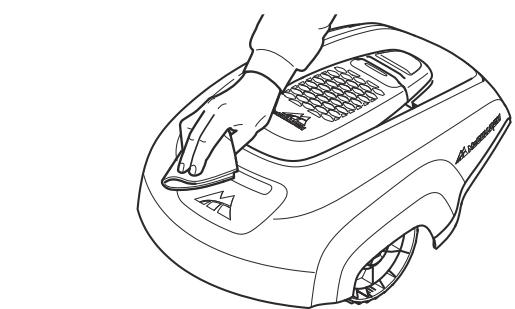

Carrosserie
Utilisez une éponge ou un chiffon humide et doux pour nettoyer la carrosserie. Si la carrosserie est très sale, il peut être nécessaire de recourir à une solution savonneuse ou à du liquide vaisselle.
Station de charge
Nettoyez la station de charge régulièrement en enlevant l'herbe, feuilles, brindilles et autres objets pouvant entraver l'arrimage.
Remplacement des lames
AVERTISSEMENT! Utilisez toujours des lames et des vis d'origine pour le remplacement. Si vous ne remplacez que les lames et réutilisez la vis, cela peut usurer ou cisailler la vis lors de la tonte. Les lames peuvent alors être projetées depuis la partie inférieure de la carrosserie et causer des blessures graves.
Le robot de tonte comporte trois lames vissées dans le disque de coupe. Les trois lames et vis doivent être replacées en même temps pour que le système de coupe reste équilibré.
Utilisez des lames d'origine approuvées par McCULLOCH.
REMARQUE! Portez des gants de protection.
Pour remplacer les lames :
- Mettez l'interrupteur principal en position 0.
- Retournez le robot.
- Retirez les 3 vis. Utilisez un tournevis plat ou cruciforme.
- Retirez la lame et la vis.
- Vissez la nouvelle lame et la nouvelle vis.
- Vérifiez que les lames bougent librement.
Remplacement de la batterie
La batterie ne nécessite aucun entretien mais présente une durée de vie limitée de 2 à 4 ans.
La durée de vie de la batterie dépend de la durée de la charge et du nombre d'heures d'utilisation du robot de tonte par jour. Une longue charge ou de nombreuses heures d'utilisation par jour impliqueront de remplacer la batterie plus souvent.
REMARQUE! La batterie doit être chargée complètement avant le remisage hivernal. Si la batterie n'est pas complètement chargée, cela pourrait l'endommager ou la rendre inutilisable.
Si les durées de fonctionnement du robot de tonte se raccourcissent entre les charges, cela signifie que la
La batterie s'use et doit finalement être remplacée. La batterie reste opérationnelle tant que le robot de tonte maintient une pelouse bien taillée.
AVERTISSEMENT! Utilisez uniquement les batteries d'origine recommandées par le fabricant. La sécurité du produit ne peut pas être garantie avec des batteries autres que celles d'origine. N'utilisez pas de batteries non rechargeables.
- Placez l'interrupteur principal en position 0.
- Abaissez la hauteur de coupe sur la position la plus basse.
- Retournez le robot. Placez le robot de tonte sur une surface sople et propre pour éviter de rayer le chassinis et le couvercle de l'écran.
- Nettoyez autour du capot de la batterie.

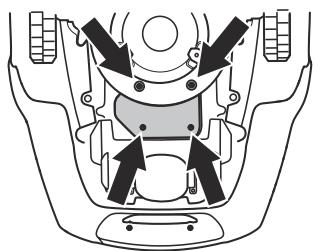

- Dévissez les quatre vis sur le capot de la batterie (Torx 20) et retirez-le.
- Dévissez la vis du support de batterie et déposez le support.
- Sortez la batterie en tirant sur la lanière.
- Montez une batterie d'origine neuve.
Remarque: Appuyez sur la bande de contact pour permettre la batterie en place et non sur la batterie elle-même.
- Montez le support de batterie et revissez-le.
- Montez le capot de la batterie sans serrer les câbles. Si le joint du couvercle de la batterie est visiblement endommagé, le couvercle intégral de la batterie doit être remplaced.
- Vissez les quatre vis du capot de la batterie (Torx 20).
- Réglez à nouveau la hauteur de coupe au niveau souhaité.
Introduction - dépannage
Ce chapitre élément un certain nombre de messages pouvant s'afficher sur l'écran en cas de dysfonctionnement. La cause et les mesures à prendre pour chaque message sont proposées. Ce chapitre présente également certains symptômes pouvant vous orienter si le robot de toute ne fonctionne pas comme prévu. Vous trouvez davantage de suggestions sur les mesures à prendre en cas de dysfonctionnement ou de symptômes sur www.mcculloch.com.
Messages
Un certain nombre de messages sont répertoriés ci-dessous, pouvant s'afficher sur l'écran du robot de tonte. Contactez votre représentant McCULLOCH local si le même message s'affiche souvent.
| Message | Cause | Action |
| Mateur de roue bloqué, G | De l'herbe ou un autre objet s'est enroulé au-tour de la roue motrice. | Contrôlez la roue motrice et retirez l'herbe ou l'autre objet. |
| Mateur de roue bloqué, D | De l'herbe ou un autre objet s'est enroulé au-tour de la roue motrice. | Contrôlez la roue motrice et retirez l'herbe ou l'autre objet. |
| Mateur de coupe bloqué | De l'herbe ou un autre objet s'est enroulé au-tour du disque de coupe. | Contrôlez le disque de coupe et retirez l'herbe ou l'autre objet. |
| Le disque de coupe repose dans un plan d'eau. | Déplacez le robot de tonte et empêchez dans la mesure du possible l'accumulation d'eau dans la zone de travail. |
| Pas de signal boucle | L'alimentation électrique n'est pas branchée. | Contrôlez la connexion de la prise murale et vérifiez si un interrupteur différentiel ne s'est pas déclenché. Vérifiez que le cableasse tension est branché à la station de charge. |
| Le cable pérophérique n'est pas branché à la station de charge | Vérifiez si le connecteur du cable pérophérique est correctement monté sur la station de charge. Consultez la section Connexion du cable pérophérique à la page 18. |
| Câble pérophérique cassé. | Trouvez l'emplacement de coupure du cable. Remplacez la partie endommagée de la boucle par un nouveau cable et utilisez un raccord d'origine pour la rallonger. Consultez la section Recherche de coupures dans la boucle du cable à la page 45. |
| Le cable pérophérique est posé dans la mauvai-se direction autour d'un Îlot. | Vérifiez que le cable pérophérique a été posé conformément aux instructions dans Limits à l'intérieur de la zone de travail à la page 15. |
| La connexion entre le robot de tonte et la sta-tion de charge a été interrompue. | Placez le robot de tonte dans la station de charge et générez un nouveau signal boucle via Sécurité -> Nouv. signal boucle. |
| Dysfonctionnements causés par des objets mé-talliques (clôtures, armatures en acier) ou des câbles enterrés à proximité. | Essayez de déplacer le cable pérophérique. |
| Coince | Le robot de tonte s'est coince qu'elque part. | Dégagez-le et remédiez à la cause de son blo-cage. |
| Le robot de tonte est coince derrière de nom-breux obstacles. | Vérifier l'absence d'obstacles qui pouraient gê-ner le déplacement du robot de tonte à partir de cet endroit. |
| En dehors zone de tonte | Les branchements du cable péripérisque sur la station de charge sont croisés. | Vérifiez que le cable péripérisque est branché correctement. |
| Le cable péripérisque est trop pris du bord de la zone de travail. | Vérifiez que le cable péripérisque a été posé conformément aux instructions dans Cable pé-riphérique à la page 13. |
| La zone de travail est trop inclinée. |
| Le cable péripérisque est posé dans la mauvai-se direction autour d'un ilot. |
| Dysfonctionnements causés par des objets mé-talliques (clôtres, armatures en acier) ou des câbles enterrés à proximité. | Essayez de déplacer le cable péripérisque. |
| Le robot de tonte distinguishé difficilement son si-gnal de celui d'une autre installation de robot de tonte à proximité. | Placez le robot de tonte dans la station de charge et généréz un nouveau signal boucle via Sécurité -> Nouv. signal boucle. |
| Batterie faible / Batte-rie vide | Le robot de tonte ne trouve pas la station de charge. | Assurez-vous que la station de charge et le câble guide sont installés conformément aux instru-tions dans Installation du cable guide à la page 18. |
| Le cable guide est cassé ou non branché. | Vérifiez si le voyant de la station de charge clí-gnote en jaune. Vous trouverez la solution dans Voyant de la station de charge à la page 42. |
| La batterie est usée. | Remplacez la batterie. Voir Remplacement de la batterie à la page 38. |
| L'antenne de la station de charge est défec-tueuse. | Vérifiez si levoyant de la station de charge clí-gnote en rouge. Consultez la section Voyant de la station de charge à la page 42. |
| Mauvais Code PIN | Un code PIN incorrect a été saisi. Cinq tentati-ves sont permises avant que le clavier ne soit verrouillé pendant 5 minutes. | Saisissez le code PIN correct. Contactez votre représentant McCULLOCH local en cas d'oubli du code PIN. |
| Moteur roue surchar-gé, DSurcharge moteur de roue, gauche | Le robot de tonte s'est coince qu'elque part. | Dégagez-le et remédiez à la cause du manque de traction. Si cela est dû à une pelouse humi-de, attendez qu'elle soit sèche avant d'utiliser le robot de tonte. |
| Pas d'entrainment | Le robot de tonte s'est coincé quelque part. | Dégagez-le et remédiez à la cause du manque de traction. Si cela est dû à une pelouse humi-de, attendez qu'elle soit sèche avant d'utiliser le robot de tonte. |
| La zone de travail inclut une pente raide. | La pente maximum garantie est 25%. Les pen-tes plus raides doivent être isolées. Consultez la section Pentes à la page 16. |
| Le cable guide n'est pas placé dans un angle sur une pente. | Si le cable guide est posé sur une pente, il doit former un angle avec la pente. Voir Installation du cable guide à la page 18 |
| Station de charge in-accessible | Le contact entre les contacts de charge et les bandes de contact peut être de mauvaise quali-ét et le robot de tonte a tenté plusieurs fois de se charger. | Placer le robot de tonte sur la station de charge et vérifier que la liaison entre les contacts de charge et les plaques de contact est correcte. |
| Un objet bloque le robot de tonte. | Retirez l'objet. |
| La station de charge est inclinée ou tordue. | Vérifié que la station de charge est placée sur un sol complètement plat et horizontal. La sta-tion de charge ne doit pas être inclinée ou pliee. |
| Coincé dans station charge | Un objet se situe sur le parcours du robot de tonte et l'empêche de quitter la station de char-ge. | Retirez l'objet. |
| À l'envers (sur le dos) | Le robot de tonte est trop punché ou s'est ren- versé. | Tournez le robot de tonte vers le haut. |
| Nécessite charge ma-nuelle | Le robot de tonte est en mode de fonctionn-ment MAN. | Placez le robot de tonte dans la station de charge. Ce comportement est normal et ne nécessite aucune action. |
| Prochain démarrage hh:mm | Le réglage de la minuterie empêche le robot de tonte de fonctionner. | Changez les réglages de la minuterie. Consul-tez la section Minuterie à la page 24. |
| La phase de repos est en cours. Le robot de tonte est programmesé avec une période de veil-le prédéfinie en fonction du tableau relat à la durée de veille. | Ce comportement est normal et ne nécessite aucune action. Consultez la section Veille à la page 35. |
| La tonte de la journée est terminée | La phase de repos est en cours. Le robot de tonte est programmesé avec une période de veil-le prédéfinie en fonction du tableau relat à la durée de veille. | Ce comportement est normal et ne nécessite aucune action. Consultez la section Veille à la page 35. |
| Soulevée | Le capteur de soulèvement a été activé car la tondeuse s'est coincée. | Dégagez la tondeuse. |
| Problème capteur colli-sion, avant/annière | Le corps de la tondeuse ne peut pas se dépla-cer librement autour de son chàssis. | Vérifiez que le corps de la tondeuse peut se déplacer librement autour de son chàssis. |
| Problème de moteur de roue, droit/gauche | De l'herbe ou un autre object s'est envroulé au-tour de la roue motrice. | Nettoyez les roues et le contour des roues. |
| Alarme ! Tondeuse hors tension | L'alarme a été activée car la tondeuse a été mi-se HORS TENSION. | Réglez le niveau de sécurité de la tondeuse dans le menu Sécurité. |
| Alarme ! Tondeuse ar-rêtée | L'alarme a été activée car la tondeuse a été ar-rêtée. |
| Alarme ! Tondeuse soulevée | L'alarme a été activée car la tondeuse a été soulevée. |
| Alarme ! Tondeuse in-clinée | L'alarme a été activée car la tondeuse a été in-clinée. |
| Problème batterie tem-poraire | Problème temporaire de batterie ou de logiciel de la tondeuse. | Redémarrez la tondeuse. Débranchez et re-branchez la batterie. |
| Courant de charge trop élevé | Bloc d'alimentation incorrect ou défaillant. | Le message peut nécessiter une action par un technicien d'entretien agréé. |
Voyant de la station de charge
Le voyant de la station de charge doit émettre une lumière verte fixe pour indiquer que l'installation est totalement fonctionnelle. Si ce n'est pas le cas, suivez le guide de dépannage ci-dessous.
Si vous avez encore besoin d'aide pour le dépannage, contactez votre représentant McCULLOCH local.
| Voyant | Cause | Action |
| Lumière verte fixe | Fonctionnement normal | Aucune action requise |
| Lumière verte cligno-tante | Signaux OK et mode ECO activé. | Aucune action requise. Pour plus d'informations sur le mode ECO, voir Paramètres à la page 28. |
| Lumière bleue cligno-tante | Le cable périphérique n'est pas raccordé à la station de charge | Vérifiez si le connecteur du cable périphérique est correctement monté sur la station de charge. Consultez la section Connexion du cable périphérique à la page 18. |

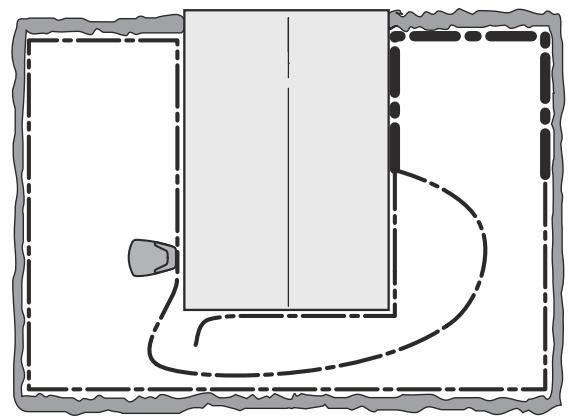

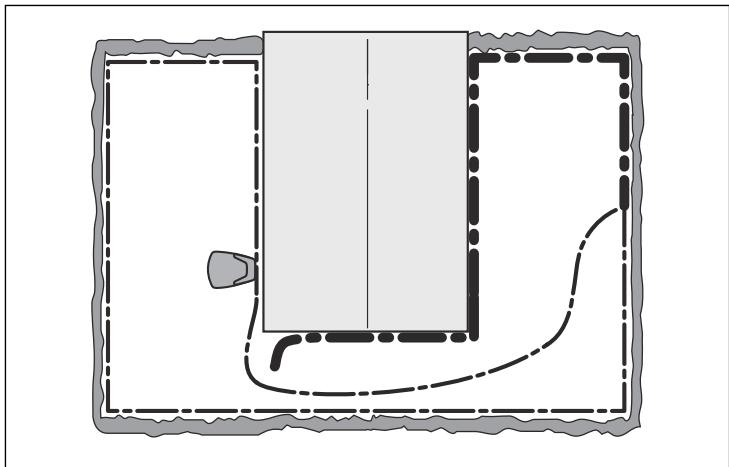

| Coupure du cable périphérique | Trouvez l'emplacement de coupure du cable. Remplacez la partie endommagée du cable périphérique par un nouveau cable et utilisez un raccord d'origine pour la pallonger. Consultez la section Recherche de coupures dans la boucle du cable à la page 45. |
| Lumière jaune cligno-tante | Le cable guide n'est pas connecté à la station de charge | Vérifiez si le connecteur du cable guide est correctement raccordé à la station de charge. Voir Pose et connexion du cable guide à la page 19 |
| Coupure du cable guide | Trouvez l'emplacement de coupure du cable. Remplacez la partie endommagée du cable guide par un nouveau cable et utilisez un racord d'origine pour la pallonger. |
| Lumière rouge cligno-tante | Interruption du signal de l'antenne de la station de charge | Contactez votre représentant McCULLOCH local. |
| Lumière bleue fixe | Signal faible du fait de la longueur du cable périphérique. La longueur maximale est de 400 m. | Aucune action n'est requise si le robot de tonte fonctionne comme prévu. |
| Raccourcissez le cable périphérique en réduisant la zone de tonte ou en remplaçant les Îlots par des barrières qui entraveront le robot de tonte. |
| Lumière rouge fixe | Défaut de la carte mère ou mauvaise alimentation électrique au niveau de la station de charge. Ce problème doit être pris en charge et régèle par un technicien d'entretien agréé. | Contactez votre représentant McCULLOCH local. |
Symptômes
Si votre robot ne fonctionne pas comme prévu, suivez le guide de dépannage ci-dessous.
Le site www.mcculloch.com comporte une FAQ (Foire Aux Questions) qui apporte des réponses plus précises à certaines questions classiques. Si vous ne parvenez toujours pas à tracer l'origine du problème, contactez votre représentant McCulloch local.
| Symptômes | Cause | Action |
| Le robot de toute éprouve des difficultés à s'accimer. | Le cable périphérique n'est pas positionné en longue ligne droite suffisamment éloignée de la station de charge. | Vérifiez si la station de charge a bien été installée conformément aux instructions dans Pose du cable périphérique à la page 17 |
| Le cable guide n'est pas inséré dans la rainure en bas de la station de charge. | Il est absolument primordial pour le fonctionnement que le cable guide soit parfaitement droit et enonne position sous la station de charge. Veillez donc à passer impérativement le cable guide dans la rainure de la station de charge. Consultez la section Pose et connexion du cable guide à la page 19. |
| La station de charge se trouve sur une pente. | Placez la station de charge sur une surface entièrement plane. Voir Station de charge à la page 10. |
| Résultats de coupe ir-réguliers. | Le robot de tonte fonctionne peu d'heures par jour. | Augmentez le temps de tonte. Voir Minuterie à la page 24. |
| Le réglage Proportion est incorrect par rapport à la configuration de la zone de travail. | Vérifiéz si la valeur de proportion correcte est sélectionnée. |
| La forme de la zone de tonte suppose d'utiliser à la fois les paramètres Démarrage à Dist 1 et Démarrage à Dist 2 pour permettre au robot de tonte d'acceder à toutes les zones éloignées. | Utiliséz également le paramètre Démarrage à distance 2 pour diriger le robot de tonte vers une zone à distance. Consultez la section In-stallation - ROB R1000 à la page 25. S'applique à McCULLOCHROB R1000 uniquement. |
| Zone de travail trop grande | Essayez de limiter la zone de travail ou d'étendre le temps de travail. Consultez la section Minuterie à la page 24. |
| Lames émoussées | Remplacez toutes les lames et les vis afin que les pieces en rotation restent en équilibre. Consultez la section Remplacement des lames à la page 38. |
| Herbe longue du fait de la hauteur de coupe définie | Augmentez la hauteur de coupe, puis abaissez-la progressivement. |
| Accumulation d'herbe au niveau du disque de coupe ou autour de l'arbre du moteur | Vérifiéz que le disque de coupe tourne libre-ment et facilement. Si ce n'est pas le cas, dé-vissez le disque de coupe et retirez l'herbe et les corps étrangers. Consultez la section Ntoyage à la page 37. |
| Le robot de tonte fon-tionne à la mauvaise heures | L'horloge du robot de tonte doit être réglée. | Réglaz l'horloge. Consultez la section Heure & date à la page 28. |
| Les heures de début et de fin de la tonte sont incorrectes. | Réinitialisé les heures de début et de fin de la tonte. Consultez la section Heure & date à la page 28. |
| Le robot de tonte vi BRE. | Les lames endommagées peuvent entraîner un déséquilibre du système de coupe. | Contrôlez les lames et les vis et remplacez-les si nécessaire. Consultez la section Remplacement des lames à la page 38. |
| Si plusieurs lames se trouvent dans la même position, un déséquilibre du système de coupe se crée. | Vérifiéz qu'une seule lame est montée sur cha-que vis. |
| Le robot de tonte avance, mais le disque de coupe ne tourne pas. | Le robot de tontecherche la station de charge. | Aucune action. Le disque de coupe ne tourne pas quand le robot de tonte recherche la sta-tion de charge. |
| Le robot de tonte tand pendant des périodes inhabituellement cour-tes entre des charges. | De l'herbe ou un corps étranger bloque le dis-que de coupe. | Retirez le disque de coupe et nettoyez-le. Voir Nettoyage à la page 37. |
| Les temps de tonte et de charge sont tous les deux inhabituelles-ment courts. | La batterie est usée. | Remplacez la batterie. Voir Remplacement de la batterie à la page 38. |
| Le robot de toute est stationné pendant des heures à la station de charge. | Le robot de toute estprogrammé avec une période de veille prédéfinie en fonction du tableau relatif à la durée de veille.Consultez la section Veille à la page 35. | Aucune action. |
| Le capot a été fermé sans que l'on ait préalablement appuyé sur le bouton START. | Ouvrez le capot, puis appuyez sur le bouton START avant de le referrer. |
Recherche de coupures dans la boucle du câble
Les coupures de la boucle du câble sont généralement le résultat de dégâts physiques insoupçonnés sur le câble, provoqués par exemple par le jardinage avec une pelle. En cas de gel profond, le simple déplacement de pierres coupantes dans le sol peut endommager le câble. Les coupures peuvent aussi être dues à une tension élevée dans le câble pendant l'installation.
Le fait de tondre l'herbe trop court juste après l'installation peut aussi endommager l'isolant du cable. Certains dommages sur l'isolant peuvent ne causer des dysfonctionnements qu'au bout de plusieurs semaines, voire plusieurs mois. Pour l'éviter, sélectionnez toujours la hauteur de coupe maximale dans les premières semaines qui suivent l'installation puis abaissez la hauteur de coupe d'un cran toutes les deux semaines jusqu'à atteindre la hauteur de coupe souhaitée.
Le raccordement défectueux de la boucle du câble peut aussi entraîner des perturbations plusieurs semaines après la création du raccord. Le raccord peut être défectueux par exemple si le raccord d'origine n'a pas été suffisamment serré à l'aide d'une pince ou si un raccord de moins bonne qualité que le raccord d'origine a été utilisé. Vérifiefz d'abord tous les raccords connus avant de poursuivre le dépannage.
Une coupure peut être localisée en diminuant graduellement de moitié la longueur de la boucle de cable où la coupure peut se trouver, jusqu'à ce qu'il ne reste qu'une partie très courte du cable.
- Assurez-vous que le voyant de la station de charge est bleu clignotant, ce qui indique une coupure de la boucle du cable périphérique. Voir Voyant de la station de charge à la page 42

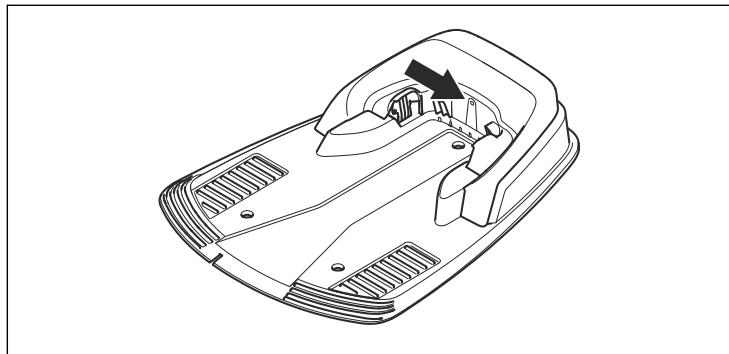

- Vérifiez si les branchements du câble périphérique à la station de charge sont correctement effectués et non endommagés. Vérifiez si le voyant de la station de charge clignote toujours en bleu.
- Connectez la station de charge à la source d'alimentation. Échangez les branchements entre le cable guide et le cable périphérique de la station de charge.
a) Échangez les connexions L et Guide. Si le L et le site de raccord du cable guide avec le cable périphérique (ligne noire épaisse sur l'illustration).
b) Replacez les connexions L et Guide sur leurs positions d'origine. Intervertissez ensuite les connexions R et Guide. Si le R et le
site de raccord du câble guide avec le câble périphérique (ligne noire épaissie sur l'illustration).
- Si le voyant a clignoté en jaune dans le test 3a) ci-dessus.
a) Replacez toutes les connexions dans leurs positions d'origine. Débranchez ensuite R. Branchez une nouvelle boucle à R. Branchez l'autre extrémité de cette nouvelle boucle de cable celui part au centre de l'installation. Si levoyant est vert ou clignote en jaune, cela signifie que la coupure se trouve quelque part entre l'extrémité débranchée et l'endroit où le nouveau cable est branché (ligne noire épaissse sur l'illustration ci-dessous).
Dans ce cas, déplacez la connexion destinée au nouveau cable plus près de l'extrémité débranchée (en gros, au milieu de la partie du cable suspectée) puis recontrôlez si le voyant est vert ou clignote en jaune.
Poursuivez ainsi jusqu'à ce qu'il ne reste qu'une partie très courte du cable, ce qui vous permet de désigner une lumière bleue clignotante d'une lumière verte fixe.
b) Si le voyant clignote en jaune dans le test 3b) ci-dessus, un test similaire doit être effectué, en connectant une nouvelle boucle de cable sur L.
Transport
Sécurisez la machine pendant le transport. Il est important que le robot ne rougeo pas lorsqu'il est transporté, par exemple d'une pelouse à une autre.
Les batteries lithium-ion contenues sont soumises aux exigences de la législation concernant les marchandises dangereuses.
Lors du transport commercial (p. ex. par un transporteur tiers), des exigences spéciales doivent être respectées sur les emballages et étiquettes.
Il est nécessaire de consulter un expert en matière dangereuse pour préparer l’élément à expédier. Veuillez également respecter les autres réglementations nationales éventuellement applicables.
Bouchez ou masquez les contacts ouverts à l'aide de ruban adhésif et emballez la batterie de façon à ce qu'elle ne puisse pas bouger dans l'emballage.
Le robot de tonte
Nettoyez soigneusement le robot de tonte avant de le remiser pour la période hivernale. Voir Nettoyage à la page 37
Pour garantir la fonctionnalité et la durée de vie de la batterie, il est très important de charger complètement le robot de tonte avant de le remisser pendant l'hiver. Placez le robot de tonte dans la station de charge en laissant le capot ouvert, jusqu'à ce que l'icône de batterie sur l'écran indique que la batterie est complètement chargée. Mettez ensuite l'interrupteur principal en position .
Vérifiez l'état des consommables, comme les lames et les roulements de la roue arrêté. Remplacez-les si nécessaire pour garantir le bon état du robot de toute avant la saison suivante.
Remisez le robot posé sur ses roues, dans un endroit sec, à l'abri du gel, de préférence dans son emballage d'origine.
REMARQUE! La batterie doit être chargée complètement avant le remisage hivernal. Si la batterie n'est pas complètement chargée, cela pourrait l'endommager ou la rendre inutilisable.
Stockez la station de charge et l'alimentation électrique à l'intérieur. Le câble périphérique et le câble guide peuvent rester dans le sol.
- Débranche avec précaution l'alimentation de la station de charge.
- Déverrouillez le connecteur à l'aide d'un tournevis approprié, avant de l'extraire.
- Débranchez les contacts des câbles périphériques et guide de la station de charge.
Protégez les extrémités des câbles de l'humidité en les mettant par exemple dans un contenant avec de la graisse. En outre, un boîtier de protection spécifique est disponible auprès de McCULLOCH et peut être acheté dans la plupart des magasins proposant des robots de tondeuse McCULLOCH.
Après le remisage hivernal
Vérifiez s'il est nécessaire de procéder à un nettoyage, en particulier au niveau des contacts de charge sur le robot de tonte et la station de charge. Si les contacts de charge semblent brûlés ou salis, nettoyez-les avec une toile d'émeri fine. Vérifiez également si la date et l'heure du robot de tonte sont correctes.
Le symbole sur le robot de tonte McCULLOCH ou sur son emballage indique que ce produit ne peut pas être traité comme un déchet domestique ordinaire. Il convient plutôt de l'envoyer dans un centre de recyclage adapté pour y faire recycler ses composants électroniques et ses batteries. La batterie doit être retirée du produit avant de le mettre au rebut. Pour le démontage de
La batterie, voir Remplacement de la batterie à la page 38.
EN PRENANT SOIN CORRECTEMENT DE CE PRODUIT, vous contribuez à compenser l'eventuel effet négatif sur L'environnement et les personnes, qui autrement pourrait être engendré par la mauvaise gestion de la mise au rebut du produit.
Pour obtenir de plus amples informations sur le recyclage de ce produit, contactez votre municipalité, votre service des ordures ménagères ou le magasin où vous avez acheté ce produit.
Caractéristiques techniques
Caractéristiques techniques
| Caractéristiques | ROB R600 | ROB R1000 |
| Dimensions |
| Longueur | 60 cm | 60 cm |
| Largeur | 44 cm | 44 cm |
| Hauteur | 26 cm | 26 cm |
| Poids | 7 kg | 7 kg |
| Système électrique |
| Batterie, lithium-ion | 18 V/2,1 Ah Réf. 586 57 62-01, 586 57 62-02 |
| Alimentation électrique | 100-240 V/28 V CC |
| Longueur de cableasse tension | 10 m | 10 m |
| Consommation d'énergie moyenne à une utilisa-tion maximale | 5 kWh/mois pour une zone de tonte de 600 m² | 7 kWh/mois pour une zone de tonte de 1 000 m² |
| Courant de charge | 1,3A CC | 1,3A CC |
| Temps de tonte moyen | 65 min | 65 min |
| Temps de charge moyen | 50 min | 50 min |
| Bande de fréquence d'exploitation | 300-21400 Hz | 300-21400 Hz |
| Puisance de radiofréquence maximale1 | <25 mW à 60 m | <25 mW à 60 m |
| Émissions sonores dans l'environnement mesurées comme puissance sonore2 |
| Niveau de puissance sonore mesuré3 | 57 dB (A) | 57 dB (A) |
| Niveau de puissance sonore garanti | 59 dB (A) | 59 dB (A) |
| Caracteristiques | ROB R600 | ROB R1000 |
| Niveau de pression sonore au niveau de l'oreille de l'utilisateur 4 | 48 dB (A) | 48 dB (A) |
| Tonte |
| Système de coupe | Trois lames pivotantes |
| Vitesse du moteur de coupe | 2 900 tr/min | 2 900 tr/min |
| Consommation d'énergie pendant la coupe | 20 W +/- 20 % | 20 W +/- 20 % |
| Hauteur de coupe | 2 à 5 cm | 2 à 5 cm |
| Largeur de coupe | 17 cm | 17 cm |
| Passage le plus étroit possible | 120 cm | 120 cm |
| Angle maximum de zone de coupe | 25 % | 25 % |
| Angle maximum du cable péripérique | 15 % | 15 % |
| Longueur maximale du cable péripérique | 400 m | 400 m |
| Longueur maximale de la boucle guide | 100 m | 100 m |
| Capacité de travail | 600 m²+/- 20 % | 1 000 m²+/- 20 % |
| Classification IP |
| Robot de tonte | IPX4 | IPX4 |
| Station de charge | IPX1 | IPX1 |
| Transformateur | IPX4 | IPX4 |
Le fabricant ne peut pas garantir la compatibilité totale entre le robot de tonte et les autres types de systèmes sans fil comme les télécommandes, les émetteurs radio,
les appareils auditifs, les clôtures électrifiées enterrées pour animaux ou autres.
Conditions de garantie
McCULLOCH garantit le fonctionnement de ce produit pendant deux ans (à compter de la date d'achat). Cette garantie couvre les pannes graves liées aux matériaux ou vices de fabrication. Pendant la période de garantie, nous remplacerons le produit ou le réparerons sans frais supplémentaires si les conditions suivantes sont remplies :
Le robot de tonte et la station de charge ne peuvent être utilisés que conformément aux instructions de ce manuel d'utilisation. La présente garantie n'aura aucune effet sur les réclamations formulées par l'utilisateur à l'encontre du revendeur/fournisseur. - Les utilisateurs ou tiers non autorisés ne doivent en aucun cas essayer d'effectuer des réparations sur le produit.
Exemples de pannes non couvertes par la garantie :
- Dommages causés par l'infiltration d'eau sous le robot de tonte. Ce dommage est généralement causé par les systèmes de lavage ou d'irrigation ou les trous/creux de la zone de tonte dans lesquels se forment des flaques d'eau lorsqu'il pleut. Dommages provoqués par la foudre.
- Dommages causés par un stockage inapproprié ou une manipulation incorrecte de la batterie.
- Dommages provoqués par l'utilisation d'une batterie qui ne serait pas d'origine McCULLOCH.
- Dommages provoqués par l'utilisation de pièces de rechange d'origine et accessoires autres que ceux de McCULLOCH, tels que les lames et le matériel d'installation.
- Dommages sur la boucle du câble.
- Dommages causés par des changements ou modifications non-autorisés sur le produit ou sur son alimentation.
Les lames sont considérées comme des éléments consommables et ne sont pas couvertes par la garantie.
Si une erreur survient avec le robot de tonte McCULLOCH, contactez votre représentant McCULLOCH local pour de plus amples instructions. Gardez le reçu et le numéro de série du robot de tonte à portée de main lorsque vous contactez votre représentant McCULLOCH local.
Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél : +46-36-146500, déclarons que les robots de toute McCULLOCH ROB R600 et McCULLOCH ROB R1000 à partir des numéros de série de l'année 2016 semaine 44 et ultérieurs (l'année est clairement indiquée sur la plaque signalétique et suivie du numéro de série), sont conformes aux dispositions de la DIRECTIVE DU CONSEIL :
Directive « Machines » 2006/42/CE.
- Exigences particulières relatives aux robots de tonte électriques alimentés par batterie EN 50636-2-107 : 2015 Champs electromagnétiques EN 62233 : 2008.
- éristiques techniques ». L'organisme notifié 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-754 750 07 Uppsala, Suède du 8 mai 2000 « relative aux émissions sonores dans l'environnement » 2000/14/CE. Le certificat porte le numéro : 01/901/278 pour McCULLOCH ROB R600 et McCULLOCH ROB R1000
- Directive relative aux équipements radio 2014/53/UE. Les normes harmonisées suivantes ont été appliquées :
- Projet ETSI EN 303 447 V1.1.1_0.0.7 (2016-07) Compatibilité électromagnétique : ETSI EN 301 489-1 (brouillon 2.1.0)
Huskvarna, 2016-10-31
Lars Roos
Directeur général R&D, département Électricité
(Représentant autorisé d'Husqvarna AB et responsable de la documentation technique.)
INSTRUCTIONS D'ORIGINE
Copyright © 2017 HUSQVARNA. Tous droits réservés. McCulloch et les autres noms de produit et signes distinctifs sont des marques commerciales de Husqvarna Group.
